BEDIENUNGSANLEITUNG DW700 DEWALT

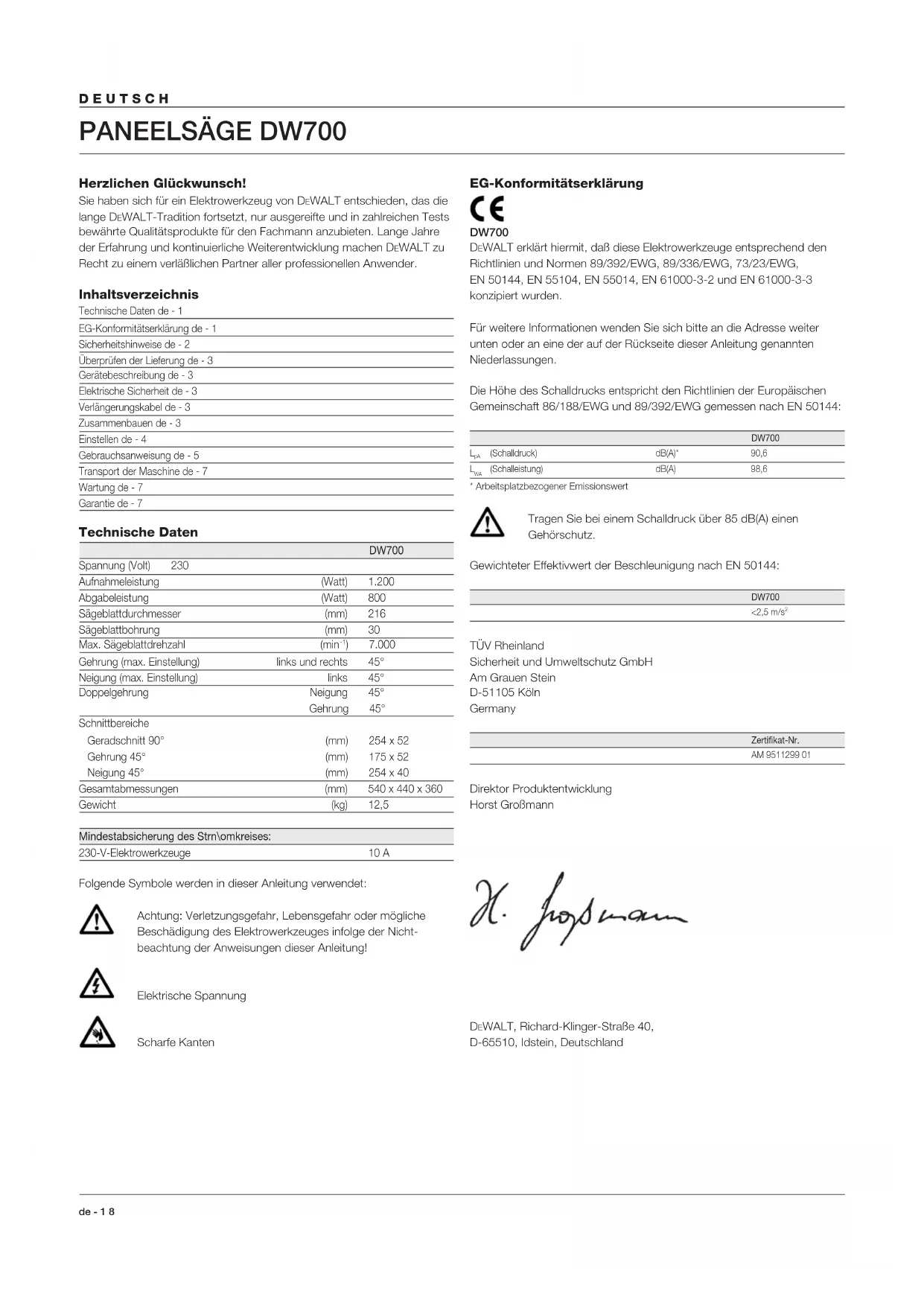

Herzlichen Glückwunsch! Sie haben sich für ein Elektrowerkzeug von DEWALT entschieden, das die lange DEWALT-Tradition fortsetzt, nur ausgereifte und in zahlreichen Tests bewährte Qualitätsprodukte für den Fachmann anzubieten. Lange Jahre der Erfahrung und kontinuierliche Weiterentwicklung machen DEWALT zu Recht zu einem verläßlichen Partner aller professionellen Anwender. Inhaltsverzeichnis Technische Daten de - 1 EG-Konformitätserklärung de - 1 Sicherheitshinweise de - 2 Überprüfen der Lieferung de - 3 Gerätebeschreibung de - 3 Elektrische Sicherheit de - 3 Verlängerungskabel de - 3 Zusammenbauen de - 3 Einstellen de - 4 Gebrauchsanweisung de - 5 Transport der Maschine de - 7 Wartung de - 7 Garantie de - 7 Technische Daten DW700 Spannung (Volt) 230 Aufnahmeleistung (Watt) 1.200 Abgabeleistung (Watt) 800 Sägeblattdurchmesser (mm) 216 Sägeblattbohrung (mm) 30 Max. Sägeblattdrehzahl (min

) 7.000 Gehrung (max. Einstellung) links und rechts 45° Neigung (max. Einstellung) links 45° Doppelgehrung Neigung 45° Gehrung 45° Schnittbereiche Geradschnitt 90° (mm) 254 x 52 Gehrung 45° (mm) 175 x 52 Neigung 45° (mm) 254 x 40 Gesamtabmessungen (mm) 540 x 440 x 360 Gewicht (kg) 12,5 Mindestabsicherung des Strn\omkreises: 230-V-Elektrowerkzeuge 10 A Folgende Symbole werden in dieser Anleitung verwendet: Achtung: Verletzungsgefahr, Lebensgefahr oder mögliche Beschädigung des Elektrowerkzeuges infolge der Nicht- beachtung der Anweisungen dieser Anleitung! Elektrische Spannung Scharfe Kanten EG-Konformitätserklärung DW700 DEWALT erklärt hiermit, daß diese Elektrowerkzeuge entsprechend den Richtlinien und Normen 89/392/EWG, 89/336/EWG, 73/23/EWG, EN 50144, EN 55104, EN 55014, EN 61000-3-2 und EN 61000-3-3 konzipiert wurden. Für weitere Informationen wenden Sie sich bitte an die Adresse weiter unten oder an eine der auf der Rückseite dieser Anleitung genannten Niederlassungen. Die Höhe des Schalldrucks entspricht den Richtlinien der Europäischen Gemeinschaft 86/188/EWG und 89/392/EWG gemessen nach EN 50144: DW700

(Schalldruck) dB(A)* 90,6

(Schalleistung) dB(A) 98,6* Arbeitsplatzbezogener Emissionswert Tragen Sie bei einem Schalldruck über 85 dB(A) einen Gehörschutz. Gewichteter Effektivwert der Beschleunigung nach EN 50144: DW700<2,5 m/s

TÜV Rheinland Sicherheit und Umweltschutz GmbH Am Grauen Stein D-51105 Köln Germany Zertifikat-Nr.AM 9511299 01 Direktor Produktentwicklung Horst Großmann DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, DeutschlandDEUTSCH 9 de - 2 16 Benutzen Sie das richtige Werkzeug Die bestimmungsgemäße Verwendung ist in dieser Betriebsanleitung beschrieben. Verwenden Sie keine zu schwachen Werkzeuge oder Vorsatzgeräte für schwere Arbeiten. Mit dem richtigen Werkzeug erzielen Sie eine optimale Qualität und gewährleisten Ihre persönliche Sicherheit. Warnung! Das Verwenden anderer als der in dieser Anleitung empfoh- lenen Vorsatzgeräte und Zubehörteile oder die Ausführung von Arbei- ten mit diesem Elektrowerkzeug, die nicht der bestimmungsgemäßen Verwendung entsprechen, kann zu Unfallgefahren führen. 17 Behandeln Sie das Kabel sorgfältig Tragen Sie das Werkzeug nicht am Kabel und benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. 18 Pflegen Sie Ihre Werkzeuge mit Sorgfalt Halten Sie Ihre Werkzeuge scharf und sauber, um gut und sicher arbei- ten zu können. Befolgen Sie die Wartungsvorschriften und die Hinweise für den Werkzeugwechsel. Kontrollieren Sie regelmäßig den Stecker und das Kabel und lassen Sie diese bei Beschädigung von einer DEWALT-Kundendienstwerkstatt erneuern. Kontrollieren Sie Verlänge- rungskabel regelmäßig und ersetzen Sie sie im Falle einer Beschädi- gung. Halten Sie alle Schalter trocken, sauber und frei von Öl und Fett. 19 Kontrollieren Sie Ihr Elektrowerkzeug auf Beschädigungen Vor Gebrauch ist das Elektrowerkzeug auf einwandfreie und bestim- mungsgemäße Funktion zu überprüfen. Überprüfen Sie, ob die beweg- lichen Teile einwandfrei funktionieren und ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein, um den einwandfreien Betrieb des Elektrowerkzeuges zu gewährleisten. Beschädigte Teile und Schutzvorrichtungen müssen vorschriftsgemäß repariert oder ausgewechselt werden. Benutzen Sie das Elektrowerkzeug nicht, wenn der Schalter defekt ist. Beschädigte Schalter müssen durch eine DEWALT-Kundendienstwerkstatt ersetzt werden. 20 Lassen Sie Reparaturen nur von einer DEWALT-Kundendienst- werkstatt ausführen Dieses Elektrowerkzeug entspricht den einschlägigen Sicherheitsbe- stimmungen. Reparaturen dürfen nur von einer DEWALT-Kunden- dienstwerkstatt ausgeführt werden, andernfalls kann Unfallgefahr für den Betreiber entstehen. Zusätzliche Sicherheitshinweise für Gehrungssägen

• Vergewissern Sie sich, daß das Sägeblatt sich in die richtige Richtung dreht. Achten Sie darauf, daß das Sägeblatt scharf ist. Verwenden Sie keine Sägeblätter mit einem größeren oder kleineren Durchmesser als in den technischen Daten angegeben.

• Vergewissern Sie sich, daß alle Feststellknöpfe und Zwingen festgezogen sind, bevor Sie mit der Arbeit beginnen.

• Überprüfen Sie regelmäßig, ob die Lüftungsöffnungen des Motors sauber sind. Entfernen Sie Sägespäne.

• Ziehen Sie den Netzstecker, bevor Sie Wartungsarbeiten vornehmen oder das Sägeblatt wechseln.

• Lesen Sie die Betriebsanleitung, bevor Sie ein Zusatzteil benutzen. Die falsche Verwendung eines Zusatzteils kann Schaden verursachen.

• Warten Sie mit dem Sägen, bis der Motor die volle Geschwindigkeit erreicht hat.

• Heben Sie das Sägeblatt von der Schnittfuge im Werkstück hoch, bevor Sie die Säge ausschalten.

• Drücken Sie nichts gegen den Motorventilator, um die Motorwelle anzuhalten.

• Halten Sie Ihre Hand nie in den Sägeblattbereich, wenn die Säge an die Stromversorgung angeschlossen ist.

• Sägen Sie keine zu kleinen Werkstücke.

• Versuchen Sie nicht, die Maschine bei hoher Geschwindigkeit anzuhal- ten, indem Sie ein Werkzeug oder einen anderen Gegenstand gegen das Sägeblatt drücken. Dies könnte zu schweren Unfällen führen.

• Verwenden Sie keine beschädigten oder gerissenen Sägeblätter.

• Verwenden Sie keine Schleifscheiben. Sicherheitshinweise Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Feuergefahr die nationalen Sicherheitsvorschriften zu beachten. Lesen Sie folgende Sicherheitshinweise, bevor Sie das Elektrowerkzeug benutzen. Bewahren Sie diese Sicherheitshinweise gut auf! Allgemeines 1 Halten Sie Ihren Arbeitsbereich in Ordnung Unordnung im Arbeitsbereich führt zu Unfallgefahren. 2 Berücksichtigen Sie Umgebungseinflüsse Setzen Sie Elektrowerkzeuge keiner Nässe aus. Sorgen Sie für eine gute Beleuchtung des Arbeitsbereiches. Benutzen Sie Elektrowerk- zeuge nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen. 3 Schützen Sie sich vor elektrischem Schlag Vermeiden Sie Körperberührung mit geerdeten Teilen, z.B. Rohren, Heizkörpern, Herden und Kühlschränken. Bei extremen Einsatzbe- dingungen (z.B. hohe Feuchtigkeit, Entwicklung von Metallstaub usw.) kann die elektrische Sicherheit durch Vorschalten eines Trenntransfor- mators oder eines Fehlerstrom-(FI-)Schutzschalters erhöht werden. 4 Halten Sie Kinder fern! Sorgen Sie dafür, daß Kinder das Werkzeug oder Kabel nicht berühren. Jugendliche unter 16 Jahren dürfen das Werkzeug nur unter fachlicher Anleitung benutzen. 5 Verlängerungskabel im Freien Verwenden Sie bei Arbeiten im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel. 6 Bewahren Sie Ihre Werkzeuge sicher auf Unbenutzte Werkzeuge sollten in trockenen, verschlossenen Räumen und für Kinder nicht erreichbar aufbewahrt werden. 7 Tragen Sie geeignete Arbeitskleidung Tragen Sie keine weite Kleidung oder Schmuck. Sie können von sich bewegenden Teilen erfaßt werden. Beim Arbeiten im Freien sind Arbeitshandschuhe und rutschfestes Schuhwerk empfehlenswert. Tragen Sie bei langen Haaren ein Haarnetz. 8 Benutzen Sie eine Schutzbrille und verwenden Sie eine Atemmaske bei staub- und spanerzeugenden Arbeiten. 9 Beachten Sie den Höchstschalldruck Tragen Sie bei einem Schalldruck über 85 dB(A) einen geeigneten Gehörschutz. 10 Sichern Sie das Werkstück Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten und ermöglicht die Bedienung des Elektrowerkzeuges mit beiden Händen. 11 Achten Sie auf einen sicheren Stand Achten Sie auf einen sicheren Stand, um in jeder Arbeitsposition das Gleichgewicht zu halten. 12 Vermeiden Sie unbeabsichtigtes Einschalten Tragen Sie keine an das Stromnetz angeschlossenen Elektrowerk- zeuge mit dem Finger am EIN-/AUS-Schalter. Vergewissern Sie sich davon, daß der Schalter beim Anschluß an das Stromnetz ausge- schaltet ist. 13 Seien Sie stets aufmerksam Konzentrieren Sie sich auf Ihre Arbeit. Gehen Sie vernünftig vor. Verwenden Sie das Werkzeug nicht, wenn Sie müde sind. 14 Ziehen Sie den Netzstecker Schalten Sie das Gerät ab und warten Sie, bis das Werkzeug die Ruhestellung erreicht hat, bevor Sie den Arbeitsplatz verlassen. Bei Nichtgebrauch, vor der Wartung und beim Werkzeugwechsel ist der Netzstecker zu ziehen. 15 Lassen Sie keine Werkzeugschlüssel stecken Überprüfen Sie vor dem Einschalten, ob die Schlüssel und Einstell- werkzeuge entfernt sind.DEUTSCH de - 3 10

• Schneiden Sie keine Eisenmetalle, Nichteisen-Metalle oder gemauerte Werkstücke. Restrisiken Die größten Gefahren beim Einsatz von Gehrungssägen sind: - die rotierenden Teile, z.B. Berühren des Sägeblatts Beim Betrieb von Gehrungssägen lassen sich bestimmte Restrisiken trotz der Verwendung von Schutzeinrichtungen und der Einhaltung der Sicherheits- vorschriften nicht vermeiden. Es handelt sich hierbei insbesondere um: - Gehörschaden durch Lärmbelastung. - Unfallgefahr am nicht abgedeckten Bereich des rotierenden Sägeblatts. - Verletzungsgefahr beim Wechseln des Sägeblatts. - Quetschen der Finger beim Öffnen der Schutzabdeckungen. - Gesundheitsrisiko durch Einatmen des beim Arbeiten anfallenden Holzstaubes, insbesondere bei Eichen- und Buchenstaub. Überprüfen der Lieferung Die Verpackung enthält: 1 vormontierte Maschine 1 Innensechskantschlüssel 1 Stiftschlüssel 1 HM-Sägeblatt 216 mm 2 Schloßschrauben 1 Spanreißschutz (mit 2 Schrauben) 2 Spanabsauganschlüsse 1 Bedienungsanleitung 1 Explosionszeichnung

• Vergewissern Sie sich, daß das Elektrowerkzeug sowie die Zubehörteile beim Transport nicht beschädigt wurden.

• Lesen Sie vor der Inbetriebnahme die Bedienungsanleitung gründlich durch.

• Nehmen Sie Ihre Säge vorsichtig aus der Transportverpackung. Gerätebeschreibung (Abb. A1 & A2) Ihre DEWALT-Paneelsäge wurde für professionelle Anwendungen konzi- piert. Diese Präzisionsmaschine läßt sich schnell und einfach umstellen und erlaubt Geradschnitte, Gehrungsschnitte, Neigungsschnitte und Doppelgehrungsschnitte. Der Schnittbereich kann auf 300 mm erweitert werden, indem das Werkstück auf ein Stück Holz gelegt wird.

1 EIN-/AUS-Schalter 2 Entriegelungshebel 3 Handgriff 4 Fester oberer Sägeblattschutz 5 Außenflansch 6 Sägeblattschraube 7 Unterer Sägeblattschutz 8 Spanreißschutz 9 Fester Sägetisch 10 Sägeblattschlitz 11 Rastfinger 12 Gehrungsfeststellknopf 13 Drehtisch 14 Gehrungsskala 15 Anschlag 16 Oberer Spanabsauganschluß

17 Unterer Spanabsauganschluß 18 Sägekopfrastklinke 19 Neigungsverriegelung 20 Neigungsskala 21 Öffnungen für Schloßschrauben 22 Transportverriegelungsknopf 23 Führungsstangen 24 Feststellschraube Lieferbares Zubehör

25 Tischauflage 26 Führungsstangen 27 Werkstückauflage 28 Klemmbacke 29 Schwenkbarer Seitenanschlag 30 Stativ, max. Höhe 760 mm 31 Untergestell

32 Seitenanschlag für kurze Werkstücke (in Verbindung mit den Führungs- stangen [26] zu verwenden)

31 Untergestell 33 Rollentisch Elektrische Sicherheit Der Elektromotor wurde nur für eine Spannung konzipiert. Überprüfen Sie deswegen, ob die Netzspannung der auf dem Typenschild der Maschine angegebenen Spannung entspricht. CH Bei Ersatz des Netzkabels achten Sie auf Verwendung des Schweizer Netzsteckers. Typ 12 für Klasse I (Schutzleiter) - Geräte Auswechseln des Netzkabels oder -steckers Defekte Netzkabel oder -stecker dürfen nur von einem autorisierten Fach- betrieb ausgewechselt werden. Ausgetauschte Netzkabel oder -stecker müssen danach fachgerecht entsorgt werden. Verlängerungskabel Verwenden Sie ein zugelassenes Verlängerungskabel, das für die Leistungsaufnahme der Maschine ausreichend ist (vgl. technische Daten). Der Mindestquerschnitt beträgt 1,5 mm

. Rollen Sie das Kabel bei Verwendung einer Kabelrolle immer völlig aus. Zusammenbauen Ziehen Sie vor dem Zusammenbauen immer den Netzstecker. Der Motor und die Schutzvorrichtungen sind schon am Rahmen vormontiert. Staubabsaugung DE7777 (Zubehör) (Abb. B)

• Schließen Sie die Schläuche (34) an die Anschlüsse (16) und (17) an.

• Schließen Sie die Schläuche mit Hilfe der Adapter (35) an den Dreipunkt-Absaugadapter (36) an. Verschließen Sie die dritte Öffnung. In Deutschland werden für Holzstaub aufgrund der TRGS 553 geprüfte Absaugeinrichtungen gefordert. Für andere Materialien muß der gewerbliche Betreiber die speziellen Anforderungen mit der zuständigen Berufsgenossenschaft klären. Montieren des Spanreißschutzes (Abb. A2 & C) Verwenden Sie immer den Spanreißschutz.DEUTSCH 11 de - 4 Zum Justieren gehen Sie folgendermaßen vor:

• Lockern Sie die Sicherungsmutter (49) im Bügel (50) und verstellen Sie die Schraube (51) in kleinen Schritten (Abb. G2).

• Ziehen Sie nach erfolgter Justierung die Sicherungsmutter (49) wieder fest. Überprüfen Sie immer, daß das Sägeblatt bei Schnittwinkeln von 90° und 45° weder hinten am Sägeschlitz noch vorne am Schwenkarm den festen Sägetisch berührt. Schalten Sie die Säge nicht ein, bevor Sie dies überprüft haben. Prüfen und Justieren des Winkels zwischen Sägeblatt und Anschlag (Abb. A2 & H)

• Lockern Sie den Gehrungsfeststellknopf (12), indem Sie ihn entgegen dem Uhrzeigersinn drehen (Abb. H).

• Bewegen Sie den Sägekopf nach unten und sichern Sie ihn in dieser Position mit dem Transportverriegelungsknopf (22) (Abb. A2).

• Ziehen Sie den Rastfinger (11) hoch und schwenken Sie den Sägekopf so, daß er bei 0° einrastet. Ziehen Sie den Gehrungsfeststellknopf (12) fest (Abb. H).

• Machen Sie einen Geradschnitt in einem Stück Holz mit einer Breite von mindestens 100 mm und prüfen Sie den Winkel. Falls der Winkel zwischen dem Sägeblatt und dem Anschlag nicht genau 90° beträgt:

• Lockern Sie den Gehrungsfeststellknopf (12) und die Mutter (52) und drehen Sie den exzentrischen Stift (53), um den richtigen Winkel einzustellen.

• Ziehen Sie den Gehrungsfeststellknopf (12) fest. Prüfen und Justieren des Winkels zwischen Sägeblatt und Sägetisch (Abb. A2, J1 - J3)

• Stellen Sie sicher, daß der Sägekopf auf 0° Gehrung eingestellt und in dieser Position gesichert ist.

• Lockern Sie den Neigungsfeststellhebel (19) (Abb. A2).

• Drücken Sie den Sägekopf nach rechts, um sicherzustellen, daß er sich in der vertikalen Position befindet, und ziehen Sie den Neigungsfeststellhebel (19) fest.

• Stellen Sie einen Winkel (54) auf den Tisch und vertikal gegen das Sägeblatt (45) (Abb. J1). Berühren Sie die Spitzen der Sägeblattzähne nicht mit dem Winkelmaß. Zum Justieren gehen Sie folgendermaßen vor:

• Lockern Sie die Neigungsverriegelung (19) (Abb. A2).

• Lockern Sie die Mutter (55) und verstellen Sie die Schlitzschraube nach Bedarf (Abb. J2).

• Überprüfen Sie, ob die Markierung (56) 0° auf der Neigungsskala (20) anzeigt (Abb. J3).

• Falls die Anzeige nicht stimmt, lockern Sie die beiden Schrauben (57), justieren Sie die Skala (20) und ziehen Sie die beiden Schrauben wieder fest. Überprüfen und Justieren des Neigungswinkels (Abb. A2, J2 & K)

• Lockern Sie die Neigungsverriegelung (19) (Abb. A2).

• Bewegen Sie den Sägekopf nach links in die maximale Neigungsposition.

• Prüfen Sie mit einem Winkelmesser, ob der Winkel genau 45° beträgt (Abb. K).

• Bei Bedarf lockern Sie die Mutter (58) und verstellen Sie die Neigungseinstellschraube (59) (Abb. J2). Es empfiehlt sich, beim Justieren den Sägekopf zu halten, damit die Einstellschraube entlastet wird und sie sich leichter drehen läßt.

• Drücken Sie den Sägekopf ein wenig nach unten, ziehen Sie den Transportverriegelungsknopf (22) heraus und bewegen Sie den Sägekopf hoch (Abb. A2).

• Setzen Sie die Schrauben (37) und (38) und Ringe (39) gemäß der Abbildung in die Bohrungen (40) ein, um den Spanreißschutz (8) zu montieren (Abb. C). Kabelklemme (Abb. D)

• Legen Sie das Kabel (41) in die Kabelklemme (42). Befestigen Sie das Kabel mit einer Schlaufe, so daß der Sägekopf ganz nach vorne gezogen werden kann. An der Werkbank befestigen (Abb. E) Ihre Säge kann auf jeder ebenen und stabilen Fläche aufgestellt werden. Die empfohlene Arbeitshöhe beträgt aber 700 bis 750 mm.

• Stecken Sie die beiden Schloßschrauben (43) in die Löcher (21).

• Befestigen Sie die Säge so, daß sie sich nicht mehr bewegen kann. Montage des Sägeblatts (Abb. A1 & F) Die Zähne eines neuen Sägeblatts sind sehr scharf und können gefährlich sein.

• Halten Sie den Außenflansch (5) mit Hilfe des Stiftschlüssels (44).

• Lösen Sie die Sägeblattschraube (6), indem Sie sie mit dem Innensechskantschlüssel im Uhrzeigersinn drehen. Entfernen Sie die Sägeblattschraube (6) sowie den Außenflansch (5) (Abb. A1).

• Betätigen Sie den Entriegelungshebel (2), so daß sich der untere Sägeblattschutz (7) nach oben bewegt, und entfernen Sie das Sägeblatt (45).

• Setzen Sie das neue Sägeblatt (7) auf die Aufnahme (45) am Innenflansch (47); achten Sie darauf, daß die Spitzen der unteren Sägeblattzähne zum Anschlag zeigen.

• Bringen Sie den Außenflansch (5) wieder an; achten Sie darauf, daß die Zapfen (48) an beiden Seiten der Spindel ordnungsgemäß montiert sind.

• Halten Sie das Sägeblatt mit dem Stiftschlüssel fest und ziehen Sie die Sägeblattschraube (6) fest, indem Sie sie entgegen dem Uhrzeigersinn drehen. Einstellen Ziehen Sie vor dem Einstellen immer den Netzstecker. Ihre Paneelsäge wurde werksseitig justiert. Sollte nach dem Transportieren oder aus einem anderen Grund eine Neujustierung erforderlich sein, gehen Sie folgendermaßen vor. Eine wiederholte Justierung sollte nicht erforderlich sein. Einstellen der Führungsstangen auf konstante Schnittiefe (Abb. A1, G1 & G2) Das Sägeblatt sollte über die volle Länge des Sägetisches eine konstante Schnittiefe haben und weder hinten am Sägeschlitz noch vorne am Schwenkarm den festen Sägetisch berühren. Daher müssen die Führungsstangen genau parallel zum Sägetisch verlaufen, wenn der Sägekopf ganz nach unten gedrückt ist.

• Betätigen Sie den Entriegelungshebel (2) (fig. A1).

• Bewegen Sie den Sägekopf in der hinteren Position nach unten und messen Sie den Abstand zwischen dem Drehtisch (13) und der Unterseite des Außenflansches (5) (Abb. G1).

• Halten Sie den Sägekopf nach unten und ziehen Sie ihn vollständig nach vorne.

• Messen Sie den in Abb. G1 angegebenen Abstand wieder. Die beiden Werte sollten übereinstimmen.DEUTSCH de - 5 12 Gebrauchsanweisung

• Beachten Sie immer die Sicherheitshinweise und die gültigen Vorschriften.

• Vergewissern Sie sich, daß das zu sägende Material gesichert wurde.

• Drücken Sie die Säge beim Arbeiten nur leicht an und üben Sie nie seitlichen Druck auf das Sägeblatt aus.

• Vermeiden Sie die Überlastung der Säge. Vor dem Betrieb:

• Montieren Sie das richtige Sägeblatt. Verwenden Sie keine übermäßig abgenutzten Sägeblätter. Die höchstzulässige Drehzahl der Säge darf nicht höher sein als die des Sägeblattes.

• Versuchen Sie nicht, extrem kleine Werkstücke zu sägen.

• Üben Sie beim Schneiden keinen übermäßigen Druck auf das Sägeblatt aus. Erzwingen Sie den Arbeitsvorgang nicht.

• Lassen Sie den Motor vor Arbeitsbeginn stets auf volle Drehzahl beschleunigen.

• Stellen Sie sicher, daß alle Feststellknöpfe und Hebel angezogen sind. EIN- und AUSschalten (Abb. L)

• Zum Einschalten der Säge betätigen Sie den EIN-/AUS-Schalter (1), während Sie den Entriegelungshebel (Abb. (2)). gedrückt halten L.

• Zum Ausschalten der Säge lassen Sie den EIN-/AUS-Schalter wieder los.

• Es gibt keine Arretierung für Dauerbetrieb. Schnittqualität Saubere Schnittkanten hängen von einer Reihe von Variablen ab, wie z.B. vom Werkstoff. Wenn für Form- und ähnliche Präzisionsarbeiten sehr glatte Schnitte verlangt werden, empfiehlt sich die Verwendung eines scharfen Sägeblatts (Hartmetall, 60 Zähne) bei einer niedrigen, gleich- mäßigen Schnittgeschwindigkeit. Sorgen Sie dafür, daß das Material während des Schneidens nicht kriecht; sichern Sie es sorgfältig. Lassen Sie das Sägeblatt immer zum Stillstand kommen, bevor Sie den Sägearm hochziehen. Falls dennoch an der Hinterseite des Werkstückes kleine Holzfasern abgespaltet werden, kleben Sie ein Stück Kreppband über das Holz, wo es geschnitten werden soll. Sägen Sie durch das Kreppband und entfernen Sie es nach dem Schneiden. Einstellen des Gehrungswinkels (Abb. A1 & M) Der Drehtisch kann auf 0°, 15°, 22,5°, 30° und 45° links und rechts eingestellt werden. Bei 30° gibt es einen Wendeeinsatz (60), so daß sich ein Winkel von 30° oder 31,6° einstellen läßt (Abb. M).

• Lockern Sie den Gehrungsfeststellknopf (12) und drücken Sie den Rastfinger (11) hoch (Abb. A1).

• Drehen Sie den Drehtisch in den gewünschten Winkel und arretieren Sie ihn mit dem Gehrungsfeststellknopf (12).

• Richten Sie den Drehtisch (13) aus, indem Sie den Rand zur entsprechenden Markierung auf der Skala drehen. - rechts von 0°: richten Sie den linken Rand des Drehtisches mit der Markierung aus - links von 0°: richten Sie den rechten Rand des Drehtisches mit der Markierung aus Vergewissern Sie sich bei Gehrungsschnitten, daß der Schnittabfall nicht zwischen dem Sägeblatt und dem Anschlag eingeklemmt wird; der Schnittwinkel sollte größer als 90° sein, damit der Schnittabfall nicht vom Sägeblatt mitgerissen wird. Einstellen des Neigungswinkels (Abb. A2)

• Lockern Sie die Neigungsverriegelung (19) und schwenken Sie den Sägekopf nach links.

• Halten Sie den Sägekopf in der gewünschten Position und ziehen Sie die Neigungsverriegelung (19) fest. Gerader vertikaler Querschnitt (Abb. A1 & N)

• Lockern Sie den Gehrungsfeststellknopf (12) und drücken Sie den Rastfinger (11) hoch (Abb. A1).

• Stellen Sie den Drehtisch auf 0° ein und ziehen Sie den Gehrungsfeststellknopf fest.

• Legen Sie das zu schneidende Holz an den Anschlag.

• Halten Sie den Handgriff (3) und betätigen Sie den Entriegelungshebel (2), um den Sägekopf freizugeben. Drücken Sie den EIN-/AUS-Schalter (1), um den Motor einzuschalten. Es empfiehlt sich, den Schnitt mit dem Sägekopf nahe am Anschlag zu beginnen (Abb. N).

• Drücken Sie den Sägekopf nach unten und lassen Sie das Sägeblatt durch das Werkstück schneiden. Üben Sie keinen übermäßigen Druck auf das Sägeblatt aus. Erzwingen Sie den Arbeitsvorgang nicht.

• Halten Sie den Sägekopf ganz nach unten gedrückt und ziehen Sie ihn langsam durch das Werkstück hindurch, um den Schnitt fertigzustellen.

• Lassen Sie nach Beendigung des Schnitts den Schalter und den Entriegelungshebel (2) los. Bewegen Sie den Sägekopf wieder in die Ausgangsposition.

• Für bestimmte Kunststoffprofile empfiehlt es sich, in umgekehrter Reihenfolge vorzugehen.

• Der untere Sägeblattschutz sollte sich beim Loslassen des Entriegelungshebels (2) schnell schließen. Falls er sich nicht innerhalb einer Sekunde schließt, lassen Sie Ihre Säge von einer DEWALT-Kundendienstwerkstatt reparieren. Vertikaler Gehrungsquerschnitt (Abb. A1 & O)

• Lockern Sie den Gehrungsfeststellknopf (12) und drücken Sie den Rastfinger (11) hoch (Abb. A1).

• Bewegen Sie den Sägekopf nach links oder nach rechts in den gewünschten Winkel (Abb. O).

• Für Zwischenwerte halten Sie den Sägekopf gut fest und ziehen Sie den Gehrungsfeststellknopf an.

• Ziehen Sie vor dem Schneiden den Gehrungsfeststellknopf immer fest an.

• Gehen Sie wie bei einem geraden Querschnitt vor. Wenn der Gehrungsquerschnitt bei einem Stück Holz mit einer unebenen Kante angewendet wird, legen Sie das Holz so in die Säge, daß die unebene Kante sich an der Seite des Säge- blattes befindet, wo der Winkel zum Anschlag am größten ist. - Gehrung nach links, unebene Kante rechts - Gehrung nach rechts, unebene Kante nach links. Neigungsquerschnitt (Abb. A2 & P) Es können Neigungswinkel zwischen 0° und 45° links eingestellt werden. Bei einem maximalen Gehrungswinkel von 45° links oder rechts können Neigungsschnitte bis 45° ausgeführt werden.

• Lockern Sie die Neigungsverriegelung (19) und stellen Sie den gewünschten Neigungswinkel ein (Abb. A2).

• Ziehen Sie die Neigungsverriegelung (19) fest.

• Gehen Sie wie bei einem geraden Querschnitt vor. Doppelgehrungsschnitte (Abb. Q1 & Q2) Doppelgehrungsschnitte sind Schnitte, die Gehrung und Neigung kombinieren. Diese Sägeweise ergibt einen Schnitt, der sich zum Herstellen von Rahmen oder Kästen mit schrägen Seiten, wie in Abb. Q1, eignet.DEUTSCH 13 de - 6 Der FI-Schalter sollte den folgenden Spezifizierungen entsprechen: Nennspannung 230 V Nennstrom 16 A Reaktionszeit < 15 ms Sicherungsstrom 30 mA Der DI-Schalter sollte den folgenden Spezifizierungen entsprechen: DIN VDE 0661 Nennspannung 230 V Nennstrom 16 A Sicherungsstrom 30 mA Abschalten aller Pole L+N+PE PE-Überwachung Freisetzung von Niedrigspannung Lieferbares Zubehör Staubabsaugung Für optimale Spanabsaugung ist ein Spanabsaugsatz (DE7777) erhältlich. Der Satz enthält 3 Schläuche, einen Dreipunkt-Absaugadapter und das erforderliche Montagematerial. Sichern des Werkstücks (Abb. A3) Beim Schneiden von Nichteisen-Metallen immer eine Materialklammer verwenden.

• In den meisten Fällen reicht der Druck des Sägeblatts aus, um das Werkstück fest gegen den Anschlag zu halten.

• Falls das Werkstück zum Verkanten oder Verschieben neigt, verwen- den Sie am besten die als Zubehör erhältliche Klemmbacke (28). Verarbeiten kurzer Werkstücke (Abb. A3) Es empfiehlt sich, für die Verarbeitung kurzer Werkstücke den Seitenanschlag (32) zu verwenden, sowohl für Serienabschnitte als auch für kurze Einzel- werkstücke unterschiedlicher Länge. Der Seitenanschlag ist nur in Verbin- dung mit den als Zubehör erhältlichen Führungsstangen (26) zu verwenden. Verarbeiten langer Werkstücke (Abb. A3) Stützen Sie lange Werkstücke immer ab. Abb. A3 zeigt eine optimale Einrichtung für die Verarbeitung langer Werk- stücke mit der Säge in freier Aufstellung. Alle Vorrichtungen sind als Zubehör erhältlich. Mit Ausnahme des Untergestells und der Klemmbacke sind die Vorrichtungen sowohl an der Zufuhr- als an der Abfuhrseite erforderlich: - Untergestell (31) (wird mit Montagevorschriften geliefert) - Führungsstangen (500 oder 1000 mm) (26) - Stative (30) zum Unterstützen der Führungsstangen. Verwenden Sie die Stative nicht zum Unterstützen der Maschine! Die Höhe der Stative ist verstellbar. - Werkstückauflagen (27) - Tischauflagen (25) zum Unterstützen der Stangen (auch beim Arbeiten mit einer vorhandenen Werkbank) - Klemmbacke (28) - Schwenkbarer Seitenanschlag (29)

• Stellen Sie Ihre Säge auf das Untergestell und montieren Sie die Führungsstangen.

• Verschrauben Sie die Werkstückauflagen (27) fest mit den Führungsstangen (26). Die Klemmbacke (28) funktioniert nun als Seitenanschlag.

• Montieren Sie die Tischauflagen (25).

DIESEN NEIGUNGSWINKEL AN DER SÄGE EINSTELLEN DIESEN GEHRUNGSWINKEL AN DER SÄGE EINSTELLEN

WINKEL ZWISCHEN ZWEI KANTEN

VIERSEITIGER KASTEN SECHSSEITIGER KASTEN ACHTSEITIGER KASTEN Falls der Schnittwinkel für jeden Schnitt verschieden ist, vergewissern Sie sich, daß der Neigungsfeststellhebel und der Gehrungsfeststellknopf fest angezogen sind. Sie müssen nach jeder Änderung der Neigung oder Gehrung angezogen werden.

• Die hier gegebene Übersicht soll Ihnen helfen, die richtigen Neigungs- und Gehrungseinstellungen für Doppelgehrungsschnitte zu wählen. Um die Übersicht zu verwenden, wählen Sie den gewünschten Winkel “A” (Abb. Q2) für Ihr Projekt. Sie finden diesen Winkel in dem betreffenden Bogen in der folgenden Übersicht. Von diesem Punkt aus gehen Sie in einer vertikalen Linie, um den korrekten Neigungswinkel zu finden und in einer horizontalen Linie, um den korrekten Gehrungswinkel zu finden.

• Stellen Sie Ihre Säge auf die vorgeschriebenen Winkel ein und machen Sie einige Probeschnitte.

• Üben Sie den Zusammenbau der gesägten Stücke.

• Beispiel: Um einen vierseitigen Kasten mit 30° Außenwinkeln herzustel- len (Winkel “A”, Abb. Q2), verwenden Sie den Bogen oben rechts. Finden Sie 30 auf der Bogenskala.

• Folgen Sie der horizontalen Schnittlinie nach links oder rechts, um die Gehrungswinkeleinstellung (23°) der Säge zu finden.

• Folgen Sie ebenso der vertikalen Schnittlinie nach oben oder unten, um die Neigungswinkeleinstellung (40°) der Säge zu finden.

• Machen Sie immer zunächst Probeschnitte mit Holzabfall, um die Sägeeinstellungen zu überprüfen. Schneiden von Nichteisen-Metallen Wenn es sich um das Schneiden von Nichteisen-Metallen handelt, kann die Maschine nur im Kappbetrieb verwendet werden. Wir empfehlen, dass Neigungs- und zusammengesetzte Gehrungsschnitte nicht bei Nichteisen- Metallen ausgeführt werden. Die Maschine ist nicht für das Schneiden von Eisenmetallen geeignet.

• Beim Schneiden von Nichteisen-Metallen immer eine Materialklammer verwenden. Sicherstellen, dass das Arbeitsstück sicher festgeklammert ist.

• Nur Sägeblätter verwenden, die zum Schneiden von Nichteisen- Metallen geeignet sind.

• Wenn Schmiermittel verwendet werden, nur Wachs oder Trennspray benutzen. Keine Emulsionen oder ähnliche Flüssigkeiten verwenden.

• Einen FI- oder DI-Schalter zwischen der Maschine und der Hauptstromleitung verwenden, um Restrisiken durch Metallspäne zu verhindern.DEUTSCH de - 7 14 Recycling (nicht zutreffend für Österreich und die Schweiz) Elektrowerkzeuge enthalten Roh- und Kunststoffe, die recycelt werden können und Stoffe, die fachgerecht entsorgt werden müssen. DEWALT und andere namhafte Hersteller von Elektrowerkzeugen haben ein Recy- cling-Konzept entwickelt, das dem Handel und dem Anwender eine problemlose Rückgabe von Elektrowerkzeugen ermöglicht. Ausgediente netz- und akkubetriebene DEWALT-Werkzeuge können beim Handel abgegeben oder direkt an DEWALT eingeschickt werden. Beim Recycling werden sortenreine Rohstoffe (Kupfer, Aluminium, etc.) und Kunststoffe gewonnen und nicht verwertbare Reststoffe verantwortungsvoll entsorgt. Voraussetzung für den Erfolg ist das Engagement von Anwendern, Handel und Markenherstellern. GARANTIE

• 30 TAGE GELD ZURÜCK GARANTIE • Wenn Sie mit der Leistung Ihrer DEWALT-Maschine nicht völlig zufrie- den sind, können Sie sie unter Vorlage des Original-Kaufbeleges ohne weiteres innerhalb von 30 Tagen bei Ihrem DEWALT-Händler im Original-Lieferumfang zurückgeben und erhalten Ihr Geld zurück. Die Geld zurück Garantie gilt nicht auf Zubehör.

• 1 JAHR KOSTENLOSE INSPEKTION • Innerhalb der ersten 12 Monate nach dem Kauf werden Wartungs- oder Kundendienstleistungen für Ihre DEWALT-Maschine unter Vorlage des Original-Kaufbeleges von einer DEWALT-Kundendienstwerkstatt ausgeführt. Diese Leistung ist im Kaufpreis eingeschlossen.

• 1 JAHR GARANTIE • Die Garantiefrist von 12 Monaten gilt für alle DEWALT-Maschinen und beginnt mit dem Kaufdatum, das durch den Original-Kaufbeleg nachgewiesen werden muß. In dieser Zeit garantieren wir:

• Kostenlose Beseitigung eventueller Störungen

• Kostenlosen Ersatz aller schadhaften Teile

• Kostenlosen und fachmännischen Reparaturservice

• Voraussetzung ist, daß der Fehler nicht auf unsachgemäße Behand- lung zurückzuführen ist und nur Original-DEWALT-Zubehörteile verwendet wurden, die ausdrücklich von DEWALT als zum Betrieb mit DEWALT-Maschinen geeignet bezeichnet worden sind. Den Standort Ihres nächstgelegenen Händlers oder Ihrer Kunden- dienst-Werkstatt erfahren Sie unter der entsprechenden Telefonnum- mer auf der Rückseite. Mit dieser Garantieerklärung erhalten Sie eine zusätzliche Sicherheit. Sie schränkt jedoch in keinem Falle Ihre gesetzlichen Gewährleistungs- rechte ein, die Sie gegenüber demjenigen haben, bei dem Sie das Gerät gekauft haben. Sie können nach Ihrer Wahl diese in gewissem Umfange weitergehenden Rechte (Minderung des Kaufpreises oder Rückgängigmachung des Kaufes) auch Ihrem Verkäufer gegenüber geltend machen.

• Montieren Sie den schwenkbaren Seitenanschlag (29) an der hinteren Stange.

• Verwenden Sie den schwenkbaren Seitenanschlag (29), um die Länge längerer Werkstücke einzustellen. Er läßt sich seitlich verstellen; bei Nichtverwendung können Sie ihn beiseite schwenken. Arbeiten mit dem Rollentisch (Abb. A3 & A5) Der Rollentisch (33) erleichtert die Verarbeitung langer und großer Werkstücke (Abb. A5). Er kann entweder links oder rechts an der Maschine angebracht werden. Der Rollentisch ist in Verbindung mit dem als Zubehör erhältlichen Untergestell zu verwenden (Abb. A3). Montieren Sie den Rollentisch gemäß den Montagevorschriften, die dem Untergestell beiliegen.

• Tauschen Sie an der Seite, wo der Rollentisch montiert werden soll, die kurzen Führungsstangen des Untergestells gegen die Exzenteradapter des Rollentisches aus.

• Befolgen Sie die Vorschriften, die dem Rollentisch beiliegen. Empfohlene Sägeblätter HM-Sägeblatt Material- und Durch- Zähne Einsatzempfehlung messer Negative Zahnbrust Für Holz, Paneele, 216 24 dickwandige Kunststoffprofile Für hochwertige Paneele 216 48 (Feinschnitt), dünnwandige Kunststoffprofile Negative Zahnbrust dünnwandige Kunststoffprofile 216 60 abgeflachte Zähne (z.B. Rolladenprofile, Kabelleisten) Wenden Sie sich für nähere Informationen über das richtige Zubehör an Ihren DEWALT-Händler. Transport der Maschine (Abb. A1 & A2)

• Bevor Sie die Säge transportieren, stellen Sie die Gehrungs- und Neigungswinkel auf 0° ein.

• Betätigen Sie den Entriegelungshebel (2).

• Drücken Sie den Sägekopf nach unten und drücken Sie den Transportverriegelungsknopf (22) (Abb. A2).

• Bewegen Sie das Sägeblatt in die Ruhestellung.

• Verwenden Sie zum Tragen der Säge immer den Handgriff (3). Wartung Ihr DEWALT-Elektrowerkzeug wurde für eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt eine regelmäßige Reinigung voraus. Schmieren Ihr Elektrowerkzeug erfordert keine zusätzliche Schmierung. Reinigung Sorgen Sie dafür, daß die Lüftungsschlitze offen bleiben, und reinigen Sie das Gehäuse regelmäßig mit einem weichen Tuch.ENGLISH
