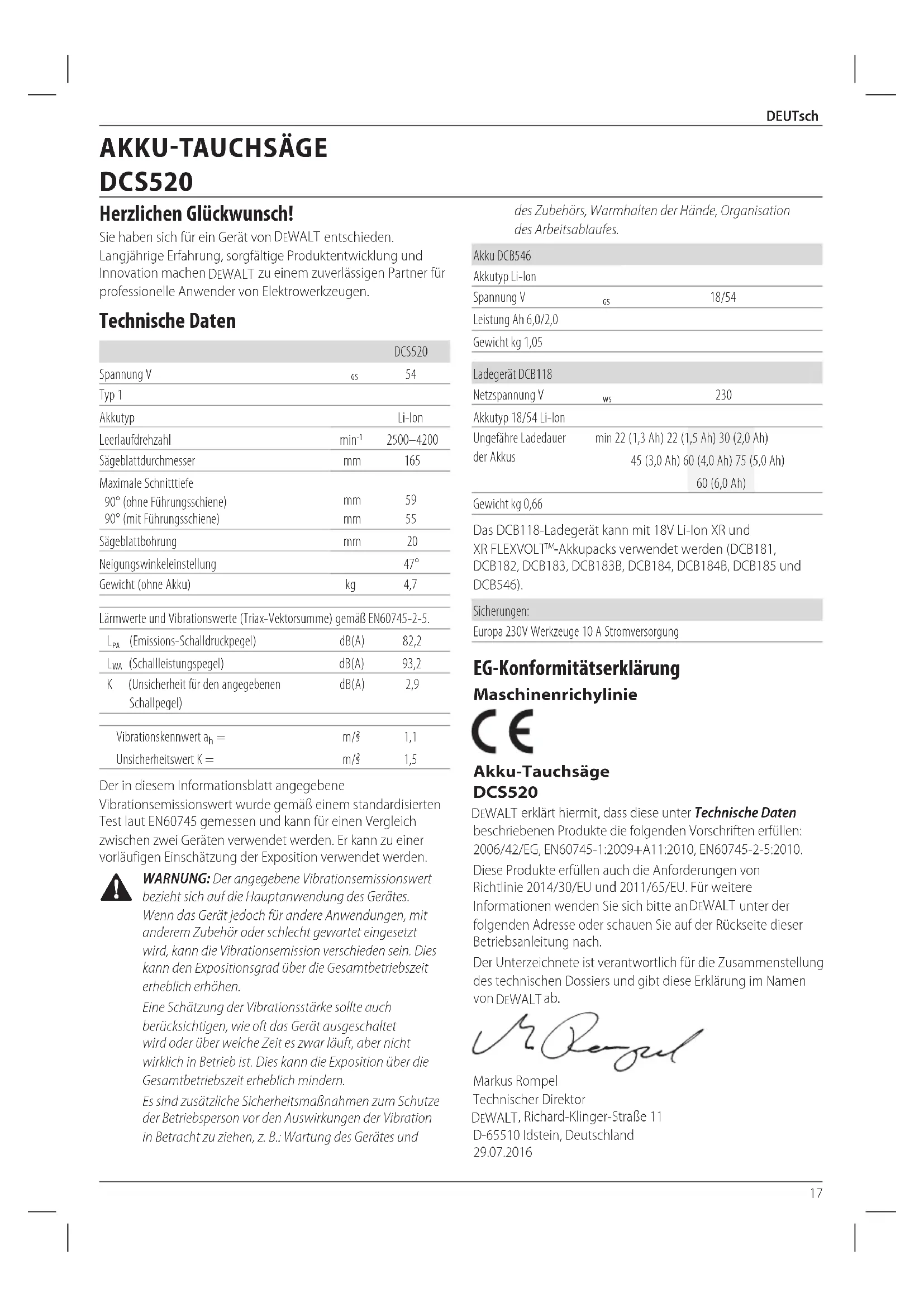

BEDIENUNGSANLEITUNG DCS520T2RQW DEWALT

18/54 Leistung Ah 6,0/2,0 Gewicht kg 1,05 Ladegerät DCB118 Netzspannung V

Akkutyp 18/54 Li-Ion Ungefähre Ladedauer der Akkus min 22 (1,3 Ah) 22 (1,5 Ah) 30 (2,0 Ah) 45 (3,0 Ah) 60 (4,0 Ah) 75 (5,0 Ah) 60 (6,0 Ah) Gewicht kg 0,66 Das DCB118-Ladegerät kann mit 18V Li-Ion XR und XRFLEXVOLT

-Akkupacks verwendet werden (DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185 und DCB546). Sicherungen: Europa 230V Werkzeuge 10 A Stromversorgung EG-Konformitätserklärung Maschinenrichylinie Akku-Tauchsäge DCS520 DeWALT erklärt hiermit, dass diese unter Technische Daten beschriebenen Produkte die folgenden Vorschriften erfüllen: 2006/42/EG, EN60745-1:2009+A11:2010, EN60745-2-5:2010. Diese Produkte erfüllen auch die Anforderungen von Richtlinie 2014/30/EU und 2011/65/EU. Für weitere Informationen wenden Sie sich bitte an DeWALT unter der folgenden Adresse oder schauen Sie auf der Rückseite dieser Betriebsanleitungnach. Der Unterzeichnete ist verantwortlich für die Zusammenstellung des technischen Dossiers und gibt diese Erklärung im Namen von DeWALT ab. Markus Rompel Technischer Direktor DeWALT , Richard-Klinger-Straße 11 D-65510 Idstein, Deutschland

Herzlichen Glückwunsch! Sie haben sich für ein Gerät von DeWALT entschieden. Langjährige Erfahrung, sorgfältige Produktentwicklung und Innovation machen DeWALT zu einem zuverlässigen Partner für professionelle Anwender vonElektrowerkzeugen. Technische Daten DCS520 Spannung V

Typ 1 Akkutyp Li-Ion Leerlaufdrehzahl min

2500–4200 Sägeblattdurchmesser mm 165 Maximale Schnitttiefe 90° (ohne Führungsschiene) 90° (mit Führungsschiene)

Sägeblattbohrung mm 20 Neigungswinkeleinstellung 47° Gewicht (ohne Akku) kg 4,7 Lärmwerte und Vibrationswerte (Triax-Vektorsumme) gemäß EN60745-2-5.

(Emissions-Schalldruckpegel) dB(A) 82,2

(Schallleistungspegel) dB(A) 93,2 K (Unsicherheit für den angegebenen Schallpegel) dB(A) 2,9 Vibrationskennwert a

1,1 Unsicherheitswert K = m/s

1,5 Der in diesem Informationsblatt angegebene Vibrationsemissionswert wurde gemäß einem standardisierten Test laut EN60745 gemessen und kann für einen Vergleich zwischen zwei Geräten verwendet werden. Er kann zu einer vorläufigen Einschätzung der Exposition verwendetwerden.

WARNUNG: Der angegebene Vibrationsemissionswert bezieht sich auf die Hauptanwendung des Gerätes. Wenn das Gerät jedoch für andere Anwendungen, mit anderem Zubehör oder schlecht gewartet eingesetzt wird, kann die Vibrationsemission verschieden sein. Dies kann den Expositionsgrad über die Gesamtbetriebszeit erheblicherhöhen. Eine Schätzung der Vibrationsstärke sollte auch berücksichtigen, wie oft das Gerät ausgeschaltet wird oder über welche Zeit es zwar läuft, aber nicht wirklich in Betrieb ist. Dies kann die Exposition über die Gesamtbetriebszeit erheblichmindern. Es sind zusätzliche Sicherheitsmaßnahmen zum Schutze der Betriebsperson vor den Auswirkungen der Vibration in Betracht zu ziehen, z.B.: Wartung des Gerätes und AKKU-TAUCHSÄGE DCS520 Deutsch (übersetzt von den originalanweisungen)18 DEUTsch Adapterstecker an geerdeten Elektrogeräten. Unveränderte Stecker und passende Steckdosen mindern die Gefahr eines elektrischenSchlages. b ) Vermeiden Sie Körperkontakt mit geerdeten Flächen, wie Rohre, Radiatoren, Herde und Kühlgeräte. Es besteht eine erhöhte Gefahr für einen elektrischen Schlag, wenn Ihr Körper geerdetist. c ) Setzen Sie Elektrogeräte keinem Regen oder feuchter Umgebung aus. Wenn Wasser in das Elektrogerät eindringt, erhöht sich die Gefahr eines elektrischenSchlages. d ) Überlasten Sie das Kabel nicht. Verwenden Sie niemals das Kabel, um das Elektrogerät zu tragen oder durch Ziehen vom Netz zu trennen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder beweglichen Teilen. Beschädigte oder verhedderte Kabel erhöhen die Gefahr eines elektrischenSchlages. e ) Wenn Sie ein Elektrogerät im Freien betreiben, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel. Die Verwendung von für den Außeneinsatz geeigneten Kabeln mindert die Gefahr eines elektrischenSchlages. f ) Wenn der Betrieb eines Elektrogerätes in feuchter Umgebung unumgänglich ist, verwenden Sie eine durch einen Fehlerstromschutzschalter (FI-Schalter oder Rcd) geschützte Stromversorgung. Der Einsatz eines Fehlerstromschutzschalters mindert die Gefahr eines elektrischenSchlages.

3) Sicherheit von Personen

a ) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Betrieb eines Elektrogerätes kann zu schweren Verletzungenführen. b ) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko vonVerletzungen. c ) Vermeiden Sie unbeabsichtigtes Starten. Vergewissern Sie sich, dass der Schalter in der AUS-Position ist, bevor Sie das Gerät an die Stromversorgung und/oder an den Akku anschließen oder wenn Sie das Gerät aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällenführen. d ) Entfernen Sie alle Einstellschlüssel oder Werkzeuge, bevor Sie das Elektrogerät einschalten. Werkzeuge oder Schlüssel, die an rotierenden Teilen des Elektrogerätes angebracht sind, können zu Verletzungenführen. WARNUNG: Zur Reduzierung der Verletzungsgefahr bitte die Bedienungsanleitunglesen. Definitionen: Sicherheitsrichtlinien Im Folgenden wird die Relevanz der einzelnen Warnhinweise erklärt. Bitte lesen Sie das Handbuch und achten Sie auf dieseSymbole.

GEFAHR: Weist auf eine unmittelbar drohende gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungenführt.

WARNUNG: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führenkann.

VORSICHT: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, u. U. zu leichten oder mittelschweren Verletzungen führenkann. HINWEIS: Weist auf ein Verhalten hin, das nichts mit Verletzungen zu tun hat, aber, wenn es nicht vermieden wird, zu Sachschäden führenkann.

Weist auf ein Stromschlagrisikohin.

Weist auf eine Brandgefahrhin. Allgemeine Sicherheitswarnhinweise für Elektrowerkzeuge

WARNUNG: Lesen Sie alle Sicherheitswarnhinweise und alle Anweisungen. Das Nichtbeachten von Warnhinweisen und Anweisungen kann zu elektrischem Schlag, Brand und/oder schweren Verletzungenführen.

BEWAHREN SIE ALLE WARNHINWEISE UND

ANWEISUNGEN ZUM SPÄTEREN

NACHSCHLAGEN AUF Der Begriff „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf Ihr netzbetriebenes Elektrowerkzeug (mit Kabel) oder auf Ihr akkubetriebenes (kabelloses)Elektrowerkzeug.

1) Sicherheit im Arbeitsbereich

a ) Halten Sie den Arbeitsbereich sauber und gut ausgeleuchtet. Unaufgeräumte oder dunkle Bereiche begünstigenUnfälle. b ) Betreiben Sie das Elektrowerkzeug nicht in explosionsgefährdeten Umgebungen, in denen sich z. B. brennbare Flüssigkeiten, Gase oder Staub befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzündenkönnen. c ) Halten Sie Kinder und Zuschauer fern, während Sie ein Elektrogerät betreiben. Ablenkung kann dazu führen, dass Sie die Kontrolle über das Gerätverlieren.

2) Elektrische Sicherheit

a ) Der Stecker des Elektrogerätes muss in die Steckdose passen. Ändern Sie niemals den Stecker in irgendeiner Form. Verwenden Sie keinerlei19 DEUTsch e ) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besserkontrollieren. f ) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie Ihre Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Lose sitzende Kleidung, Schmuck oder lange Haare können sich in den beweglichen Teilenverfangen. g ) Wenn Geräte für den Anschluss an eine Staubabsaugung und Staubsammlung vorgesehen sind, vergewissern Sie sich, dass diese richtig angeschlossen sind und verwendet werden. Der Einsatz von Staubsammlern kann staubbedingte Gefahrenmindern.

4) Verwendung und Pflege des

Elektrogerätes a ) Überlasten Sie das Elektrogerät nicht. Verwenden Sie das für Ihre Arbeit passende Elektrogerät. Das richtige Gerät wird die Aufgabe besser und sicherer erledigen, wenn es bestimmungsgemäß verwendetwird. b ) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariertwerden. c ) Trennen Sie den Stecker vom Netz und/oder die Akkus vom Elektrogerät, bevor Sie Einstellungen am Gerät vornehmen, Zubehör wechseln oder es aufbewahren. Diese Vorbeugemaßnahmen mindern die Gefahr, dass das Elektrogerät unbeabsichtigtstartet. d ) Bewahren Sie nicht verwendete Elektrogeräte für Kinder unerreichbar auf und lassen Sie nicht zu, dass Personen ohne Erfahrung mit dem Elektrogerät oder mit diesen Anweisungen das Elektrogerät bedienen. Elektrogeräte sind in den Händen nicht geschulter Personengefährlich. e ) Warten Sie die Elektrogeräte. Prüfen Sie, ob bewegliche Teile verzogen oder ausgeschlagen, ob Teile gebrochen oder in einem Zustand sind, der den Betrieb des Elektrogerätes beeinträchtigen kann. Bei Beschädigungen lassen Sie das Elektrogerät reparieren, bevor Sie es verwenden. Viele Unfälle entstehen wegen mangelnder Wartung derElektrogeräte. f ) Halten Sie Schneidwerkzeuge scharf und sauber. Richtig gewartete Schneidwerkzeuge mit scharfen Klingen blockieren seltener und sind leichter unter Kontrolle zuhalten. g ) Verwenden Sie Elektrogeräte, Zubehör und Einsätze (Bits) usw. gemäß diesen Anweisungen und unter Berücksichtigung der Arbeitsbedingungen und der Aufgabe. Wenn Sie das Elektrogerät für Aufgaben verwenden, die nicht bestimmungsgemäß sind, kann dies zu gefährlichen Situationenführen.

5) Verwendung und Pflege von

Akkugeräten a ) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Ein Ladegerät, das für einen bestimmten Akkutyp geeignet ist, kann zu Brandgefahr führen, wenn es mit einem anderen Akku verwendetwird. b ) Verwenden Sie Elektrogeräte nur mit den speziell vorgesehenen Akkus. Der Einsatz anderer Akkus kann zu Verletzungs- und Brandgefahrführen. c ) Wenn Akkus nicht verwendet werden, halten Sie sie von anderen Metallteilen, z. B. Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallteilen fern, die eine Verbindung zwischen den Polen verursachen können. Wenn die Akkupole kurzgeschlossen werden, kann dies zu Verbrennungen oder einem Brandführen. d ) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungenführen.

a ) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhaltenbleibt. Zusätzliche werkzeugspezifische Sicherheitshinweise Sicherheitsanweisungen für alle Arbeiten a ) GEFAHRENHINWEIS: Hände vom schneidebereich und sägeblatt fernhalten! Belassen Sie Ihre andere Hand am Hilfsgriff oder Motorgehäuse. Durch beidhändiges Festhalten des Geräts werden Verletzungen durch das Sägeblatt vermieden. b ) Nicht unter das Werkstück greifen! Der Blattschutz bietet keinen Schutz, falls sich Ihre Hand unter dem Werkstück befindet. c ) Die Schnitttiefe der Dicke des Werkstücks entsprechend einstellen! Unter dem Werkstück sollte weniger als eine Sägeblattzahnlänge zu sehen sein. d ) Werkstück niemals in der Hand oder auf dem Schoß halten! Werkstück auf einer festen Arbeitsfläche sicher befestigen. Es ist wichtig, das Werkstück gut abzustützen, um ein Verkeilen des Sägeblatts, einen Verlust der Kontrolle und Verletzungen zu vermeiden. e ) Beim Arbeiten an Werkstücken, die möglicherweise verborgene Leitungen enthalten können, das Werkzeug nur an den isolierten Griffflächen anfassen. Bei Kontakt mit einem stromführenden Draht werden die freiliegenden Metallteile ebenfalls20 DEUTsch stromführend, und der Bediener erleidet bei Berührung einen Stromschlag. f ) Für Längsschnitte immer einen Parallelanschlag oder eine Führungsschiene verwenden! Dies trägt zur Genauigkeit des Schnitts bei und verhindert ein Verkanten des Sägeblatts. g ) Immer die richtige Größe und Form des Bohrlochs bei Sägeblättern verwenden (eckig bzw. rund). Sägeblätter, die nicht zur Befestigungsvorrichtung der Säge passen, können exzentrisch laufen und außer Kontrolle geraten. h ) Niemals beschädigte oder falsche Unterlegscheiben oder Befestigungsbolzen für das Sägeblatt verwenden. Unterlegscheiben und Befestigungsbolzen für das Sägeblatt sind speziell auf diese Säge angepasst und für die vollständige Leistung und Betriebssicherheit des Gerätes notwendig. Ursachen und Verhütungsmaßnahmen für Rückschläge

• Ein verbogenes oder falsch angebrachtes Sägeblatt kann zu plötzlichem Rückschlag führen, wodurch die Säge außer Kontrolle geraten, aus dem Werkstück und gegen den Benutzer geschleudert werden kann;

• Bei verbogenem oder in die Kerbe eingeklemmtem Sägeblatt wird das Sägeblatt plötzlich gestoppt und die Krafteinwirkung des Motors kann das Gerät plötzlich gegen den Benutzer schleudern;

• Wenn das Sägeblatt verdreht oder schräg in die Kerbe eingeführt wird, können die Zähne an der Rückseite des Sägeblatts sich in der Oberfläche des Holzes verkanten, wodurch das Sägeblatt das Gerät aus der Kerbe hebt und gegen den Benutzer schleudert. Wenn Sie das Gerät falsch bedienen oder verwenden und/oder einsetzen kann ein Rückschlag auftreten. Dies kann durch die unten aufgeführten entsprechenden Vorsichtsmaßnahmen vermieden werden: a ) Halten Sie die Säge jederzeit mit beiden Händen fest und positionieren Sie Ihre Arme so, dass sie dem Rückschlag entgegenwirken können. Positionieren Sie Ihren Körper seitlich vom Sägeblatt, nicht in Drehrichtung des Sägeblattes. Ein Rückschlag kann dazu führen, dass die Säge zurückgeschleudert wird. Doch die Rückschlagkräfte können durch den Benutzer beherrscht werden, sofern die geeigneten Vorsichtsmaßnahmen getroffen werden. b ) Wenn das Sägeblatt klemmt oder wenn aus irgendeinem Grund der Schnitt unterbrochen wird, lassen Sie den Drücker los und halten Sie das Werkzeug bewegungslos im Material, bis das Sägeblatt vollkommen zum Stillstand gekommen ist. Versuchen Sie niemals, das Werkzeug aus dem Werkstück zu entfernen oder zurückzuziehen, während sich das Sägeblatt noch dreht, da dies einen Rückschlag verursacht. Untersuchen und beheben Sie die Ursachen für ein Klemmen der Scheibe. c ) Wenn Sie die Säge starten, während das Sägeblatt sich im Werkstück befindet, müssen Sie das Sägeblatt in der Kerbe zentrieren und darauf achten, dass die Zähne sich nicht im Schnittmaterial verkeilen. Wenn das Sägeblatt im Material klemmt, kann es sich beim erneuten Starten nach oben bewegen oder zurückschlagen. d ) Größere Platten müssen befestigt werden, um ein Verkeilen und einen Rückschlag des Sägeblatts zu vermeiden. Große Platten können unter ihrem eigenen Gewicht durchhängen. Die Platten müssen an beiden Seiten nahe der Schnittlinie und nahe dem Plattenrand abgestützt werden. e ) Keine stumpfen oder beschädigten Sägeblätter verwenden. Unscharfe oder falsch eingestellte Sägeblätter können eine zu schmale Kerbe schneiden, was zu übermäßiger Reibung, Verklemmen und Rückschlag des Sägeblatts führen kann. f ) Arretierungen für Schneidetiefe und Neigungswinkel müssen vor dem Sägen fest angezogen und gesichert werden. Wenn sich beim Schneiden die Sägeblatteinstellung verändert, kann dies zum Verkanten des Sägeblatts und zum Rückschlag führen. g ) Gehen Sie mit besonderer Vorsicht vor, wenn Sie einen „Tauchstich“ in eine Wand oder andere unübersichtliche Werkstücke vornehmen. Das herausragende Sägeblatt kann dabei in Gegenstände geraten, die zu einem Rückschlag führen. Sicherheitsanweisungen für Tauchsägen a ) Vor jedem Gebrauch überprüfen, dass der Blattschutz richtig schließt. Wenn der Blattschutz sich nicht frei bewegt und das Sägeblatt sofort verschließt, darf die Säge nicht verwendet werden. Bei freiliegendem Sägeblatt darf der Blattschutz nicht verklemmt oder anderweitig befestigt werden. Der Blattschutz kann sich verbiegen, wenn die Säge zu Boden fällt. Überprüfen Sie, dass der Blattschutz sich frei bewegen lässt und das Sägeblatt oder andere Teile in keinem Winkel und in keiner Schnitttiefe berührt. b ) Überprüfen Sie die Funktion und den Zustand der Blattschutz-Rückholfeder. Wenn der Blattschutz und die Feder nicht vorschriftsmäßig funktionieren, müssen sie vor Gebrauch gewartet werden. Beschädigte Teile, Rückstände oder Verschmutzung können die Bewegung des Blattschutzes behindern. c ) Stellen Sie sicher, dass sich die Führungsplatte der Säge bei Tauchstichen nicht verschiebt, wenn die Gehrungseinstellung nicht auf 90° eingestellt ist. Ein seitwärts verschobenes Sägeblatt führt zu Verkeilung und möglichem Rückschlag. d ) Achten Sie immer darauf, dass der Blattschutz geschlossen ist, wenn Sie die Säge auf die Werkbank oder den Boden legen. Ein ungeschütztes drehendes Sägeblatt führt dazu, dass die Säge sich rückwärts bewegt21 DEUTsch und alles sägt, was sich im Weg befindet. Achten Sie darauf, wie lange es dauert, bis das Sägeblatt stoppt, nachdem Sie den Schalter losgelassen haben. Zusätzliche Sicherheitsanweisungen für alle Sägen mit Spaltkeil a ) Verwenden Sie den für das verwendete Sägeblatt angemessenen Spaltkeil. Damit der Spaltkeil funktioniert, muss er dicker sein als die Platte des Sägeblatts, aber dünner als die Zähne der Säge. b ) Stellen Sie den Spaltkeil wie in der Bedienungsanleitung beschrieben ein. Falscher Abstand, falsche Position und Ausrichtung können den Spaltkeil wirkungslos bei der Verhinderung von Rückschlagmachen. c ) Damit der Spaltkeil funktioniert, muss er in das Werkstück eingesetzt sein. Bei kurzen Schnitten hilft der Spaltkeil nicht, Rückschläge zu verhindern. d ) Bei verbogenem Spaltkeil darf die Säge nicht verwendet werden. Selbst eine leichte Behinderung kann dazu führen, dass der Blattschutz sich nicht mehr richtigschließt. Zusätzliche Sicherheitshinweise für Tauchsägen

• Tragen Sie einen Gehörschutz. Wenn Sie Lärm ausgesetzt sind, besteht die Gefahr von Gehörschäden.

• Tragen Sie eine Staubmaske! Das Einatmen von Staubpartikeln kann zu Atembeschwerden und möglichen Verletzungen führen.

• Keine Sägeblätter mit einem Durchmesser verwenden, der größer oder kleiner ist als empfohlen. Die richtigen Schnittkapazitäten sind den technischen Daten zu entnehmen. Nur die in diesem Handbuch angegebenen Sägeblätter verwenden, die die Richtlinien in EN 847-1 erfüllen.

• Niemals aggressive Trennscheiben verwenden. Restrisiken Trotz Beachtung der geltenden Sicherheitsvorschriften und des Einsatzes von Schutzvorrichtungen können bestimmte Risiken nicht vermieden werden. Diese sind:

• Beeinträchtigung desGehörs.

• Verletzungsgefahr durch umherfliegendeTeilchen.

• Verbrennungsgefahr durch während des Betriebes heiß werdendeZubehörteile.

• Verletzungsgefahr durch andauerndenGebrauch. Elektrische Sicherheit Der Elektromotor wurde für eine einzige Spannung konstruiert. Überprüfen Sie immer, ob die Spannung des Akkus der Spannung auf dem Typenschild entspricht. Stellen Sie auch sicher, dass die Spannung Ihres Ladegeräts der Netzspannungentspricht. Ihr DeWALT Ladegerät ist gemäß EN60335 doppelt isoliert. Es muss deshalb nicht geerdetwerden. Wenn das Stromversorgungskabel beschädigt ist, muss es durch ein speziell ausgestattetes Kabel ersetzt werden, dass bei der DeWALT Kundendienstorganisation erhältlichist. Bei Ersatz des Netzkabels achten Sie auf Verwendung des SchweizerNetzsteckers. Typ 11 für Klasse II (Doppelisolierung) – Geräte Typ 12 für Klasse I (Schutzleiter) – Geräte Ortsveränderliche Geräte, die im Freien verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossenwerden. Verwendung eines Verlängerungskabels Ein Verlängerungskabel sollte nur verwendet werden, wenn es absolut notwendig ist. Verwenden Sie ein zugelassenes Verlängerungskabel, das für die Leistungsaufnahme Ihres Ladegerätes geeignet ist (siehe Technische Daten). Der Mindestquerschnitt der Leitungen beträgt 1mm² und die Höchstlänge beträgt 30m. Wenn Sie eine Kabeltrommel verwenden, wickeln Sie das Kabel vollständigab.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

DeWALT -Ladegeräten müssen keine Einstellungen vorgenommen werden, und sie wurden für eine möglichst einfache Bedienungkonzipiert. Wichtige Sicherheitshinweise für alle Akku-Ladegeräte BEWAHREN SIE DIESE ANWEISUNGEN AUF: Dieses Handbuch enthält wichtige Sicherheits- und Betriebsanweisungen für kompatible Ladegeräte (siehe Technische Daten).

• Lesen Sie vor der Verwendung des Ladegeräts alle Anweisungen und Warnhinweise auf dem Ladegerät und demAkku.

WARNUNG: Stromschlaggefahr. Keine Flüssigkeiten in das Ladegerät gelangen lassen. Dies kann einen elektrischen Schlag zur Folgehaben.

WARNUNG: Wir empfehlen die Verwendung einer Fehlerstromschutzeinrichtung mi einemt Nennfehlerstrom von maximal30mA.

VORSICHT: Verbrennungsgefahr. Zur Reduzierung der Verletzungsgefahr sollten nur Akkus von DeWALT

verwendet werden. Andere Akkutypen können bersten und Verletzungen und Sachschädenverursachen.

VORSICHT: Lassen Sie nicht zu, dass Kinder mit dem Werkzeugspielen. HINWEIS: Wenn das Ladegerät in die Steckdose gesteckt wird, können die Ladekontakte im Ladegerät unter bestimmten Bedingungen durch Fremdmaterial kurzgeschlossen werden. Leitfähige Fremdmaterialien, z.B. unter anderem Stahlwolle, Alufolie oder angesammelte Metallpartikel, sollten von Hohlräumen des Ladegeräts22 DEUTSCH ferngehalten werden. Ziehen Sie den Netzstecker des Ladegerätes immer aus der Steckdose, wenn kein Akku in der Vertiefung steckt. Ziehen Sie den Netzstecker des Ladegerätes vor dem Reinigen aus derSteckdose.

• Der Akku darf NIEMALS in einem anderen Ladegerät, außer dem in diesem Handbuch beschriebenen, aufgeladen werden. Das Ladegerät und der Akku wurden speziell zur gemeinsamen Verwendungkonzipiert.

• Diese Ladegeräte sind ausschließlich für das Laden von DeWALT Akkus bestimmt. Eine anderweitige Verwendung kann zu Brand führen oder gefährliche oder tödliche Verletzungen durch Elektroschockverursachen.

• Setzen Sie das Ladegerät weder Regen noch Schneeaus.

• Ziehen Sie immer am Stecker und nicht am Kabel, um das Ladegerät von der Stromquelle zu trennen. Dadurch wird das Risiko einer Beschädigung von Stecker und Kabelreduziert.

• Verlegen Sie das Netzkabel so, dass niemand darauf treten oder darüber stolpern kann, und dass es keinen sonstigen schädlichen Einflüssen oder Belastungen ausgesetztwird.

• Ein Verlängerungskabel sollte nur dann verwendet werden, wenn es absolut notwendig ist. Ein ungeeignetes Verlängerungskabel kann zu Brand führen oder gefährliche oder tödliche Verletzungen durch Elektroschockverursachen.

• Stellen Sie keine Gegenstände auf das Ladegerät bzw. stellen Sie das Ladegerät nicht auf eine weiche Oberfläche. Dadurch könnten die Lüftungsschlitze blockiert und das Gerät überhitzt werden. Stellen Sie das Ladegerät von Hitzequellen entfernt auf. Das Ladegerät ist oben und unten am Gehäuse mit Lüftungsschlitzenversehen.

• Betreiben Sie das Ladegerät nicht mit einem beschädigten Netzkabel oder Netzstecker—beschädigte Teile sind unverzüglichauszuwechseln.

• Benutzen Sie das Ladegerät nicht, wenn es einen harten Stoß erlitten hat, fallen gelassen oder anderweitig beschädigt wurde. Bringen Sie es zu einer autorisiertenKundendienststelle.

• Das Ladegerät darf nicht zerlegt werden. Bringen Sie es zu einer autorisierten Kundendienststelle, wenn es gewartet oder repariert werden muss. Ein unsachgemäßer Zusammenbau kann gefährliche oder tödliche Verletzungen durch Elektroschock verursachen oder zu Brandführen.

• Zur Vermeidung von Gefahren muss ein beschädigtes Netzkabel unverzüglich vom Hersteller, einer Kundendienststelle oder einer anderen qualifizierten Person ausgetauschtwerden.

• Ziehen Sie den Netzstecker des Ladegerätes vor dem Reinigen aus der Steckdose. Dadurch wird das Risiko eines Stromschlags reduziert. Durch alleiniges Herausnehmen des Akkus wird dieses Risiko nichtreduziert.

• Versuchen Sie NIEMALS 2 Ladegeräte miteinander zuverbinden.

• Das Ladegerät wurde für den Betrieb mit standardmäßigem 230V Netzstrom konzipiert. Es darf mit keiner anderen Spannung verwendet werden. Dies gilt nicht für dasFahrzeugladegerät. Laden des Akkus (Abb. [Fig.] A)

1. Stecken Sie das Ladegerät in eine geeignete Steckdose,

bevor Sie das Akkupack einsetzen.

2. Legen Sie das Akkupack

in das Ladegerät ein und vergewissern Sie sich, dass es vollständig eingerastet ist. Die rote Leuchte (Aufladen) blinkt wiederholt und zeigt dadurch an, dass der Ladevorgang begonnen wurde.

3. Der Abschluss des Ladevorgangs wird dadurch angezeigt,

dass das rote Licht dauerhaft leuchtet. Der Akku ist vollständig aufgeladen und kann jetzt verwendet oder in der Ladestation gelassen werden. Um das Akkupack aus dem Ladegerät zu entnehmen, drücken Sie den Akku- Löseknopf

am Akkupack. HINWEIS: Um die maximale Leistung und Lebensdauer der Li-Ionen-Akkus zu gewährleisten, laden Sie das Akkupack vor der ersten Verwendung vollständig auf. Bedienung des Ladegeräts Siehe Anzeigen unten zum Ladezustand der Akkus. Anzeigen am Ladegerät Wird geladen Vollständig aufgeladen Verzögerung heißer/kalter Akku*

• Die rote Leuchte blinkt in der Zeit weiter, aber eine gelbe Anzeige leuchtet bei diesem Vorgang dauerhaft. Sobald der Akku eine angemessene Temperatur erreicht hat, geht die gelbe Leuchte aus und das Ladegerät nimmt den Ladevorgang wieder auf. Diese/s kompatible/n Ladegerät/e lädt keine defekten Akkus auf. Das Ladegerät zeigt einen defekten Akku an, indem es nicht leuchtet oder indem das Blinkmuster für Probleme mit dem Akku oder dem Ladegerät angezeigt werden. HINWEIS: Dies kann auch auf ein Problem mit dem Ladegerät hinweisen. Wenn das Ladegerät auf ein Problem hinweist, bringen Sie es zusammen mit dem Akku zur Überprüfung zu einer autorisierten Servicestelle. Verzögerung heißer/kalter Akku Wenn das Ladegerät erkennt, dass ein Akku zu heiß oder zu kalt ist, startet es automatisch eine „Verzögerung heißer/kalter Akku“, bis der Akku eine angemessene Temperatur erreicht hat. Das Ladegerät schaltet dann automatisch in den Lademodus. Diese Funktion gewährleistet eine maximale Lebensdauer des Akkus. Ein kalter Akku wird mit einer geringeren Geschwindigkeit als ein warmer Akku geladen. Der Akku wird während des gesamten Ladevorgangs mit der geringeren Geschwindigkeit geladen, die sich auch nicht erhöht, wenn der Akku wärmerwird.23 DEUTSCH Das Ladegerät DCB118 ist mit einem internen Gebläse ausgestattet, um das Akkupack zu kühlen. Das Gebläse wird automatisch eingeschaltet, wenn das Akkupack gekühlt werden muss. Benutzen Sie das Ladegerät nicht, wenn das Gebläse nicht ordnungsgemäß funktioniert oder die Lüftungsschlitze blockiert sind. Verhindern Sie, dass Fremdkörper in das Ladegerät eintreten können. Elektronischen Schutzsystem XR Li-Ionen-Werkzeuge sind mit einem elektronischen Schutzsystem ausgestattet, das den Akku vor Überladung, Überhitzung und vollständiger Entladung schützt. Das Werkzeug wird automatisch ausgeschaltet, sobald sich das elektronische Schutzsystem einschaltet. Wenn dies geschieht, setzen Sie das Lithium-Ionen-Akku in das Ladegerät, bis es vollständig aufgeladen ist. Wandmontage Diese Ladegeräte sind so konzipiert, dass sie an der Wand oder aufrecht auf einem Tisch oder einer Arbeitsoberfläche montiert werden. Positionieren Sie das Ladegerät bei Wandmontage in Reichweite einer Steckdose und abseits von Kanten oder anderen Hindernissen, die den Luftstrom beeinträchtigen könnten. Nutzen Sie die Rückseite des Ladegeräts als Schablone für die Position der Montageschrauben an der Wand. Montieren Sie das Ladegerät mit Schnellbauschrauben (separat erhältlich), die mindestens 25,4mm lang sind und einen Schraubenkopfdurchmesser von 7-9mm haben. Diese müssen in optimaler Tiefe in das Holz geschraubt werden, sodass ca. 5,5mm der Schraube frei liegen. Richten Sie die Schlitze auf der Rückseite des Ladegeräts mit den frei liegenden Schrauben aus, und führen Sie diese vollständig in die Schlitze ein. Anweisungen zur Reinigung des Ladegeräts

WARNUNG: Stromschlaggefahr. Trennen Sie das Gerät vor der Reinigung von der Steckdose. Schmutz und Fett können mit einem Tuch oder einer weichen, nicht-metallischen Bürste vom Äußeren des Ladegeräts entfernt werden. Keinesfalls Wasser oder irgendwelche Reinigungslösungen verwenden. Achten Sie darauf, dass niemals Flüssigkeiten in das Gerät eindringen. Tauchen Sie niemals irgendein Teil des Gerätes in eine Flüssigkeit. Akkus Wichtige Sicherheitsanweisungen für alle Akkus Achten Sie beim Bestellen von Ersatzakkus darauf, dass Sie die Katalognummer und die Spannung angeben. Wenn Sie den Akku aus dem Karton auspacken, ist er nicht vollständig geladen. Lesen Sie die unten aufgeführten Sicherheitsanweisungen, bevor Sie den Akku und das Ladegerät verwenden. Befolgen Sie anschließend den beschriebenen Ladevorgang.

LESEN SIE SÄMTLICHE ANWEISUNGEN

• Betreiben Sie das Elektrowerkzeug nicht in explosionsgefährdeten Umgebungen, in denen sich z. B. brennbare Flüssigkeiten, Gase oder Staub befinden. Beim Einsetzen und Herausnehmen des Akkus aus dem Ladegerät können sich Staub oder Dämpfe entzünden.

• Setzen Sie das Akku niemals mit Gewalt in das Ladegerät ein. Führen Sie niemals Änderungen am Akku durch, damit es in ein anderes Ladegerät passt, da das Akku reißen kann, was zu schweren Verletzungen führen kann.

• Laden Sie die Akkus nur in Ladegeräten von DeWALT auf.

• Das Ladegerät KEINEN Spritzern aussetzen und NICHT in Wasser oder andere Flüssigkeiten eintauchen.

• Das Werkzeug und den Akku niemals in Bereichen lagern oder verwenden, in denen die Temperatur 40 ˚C überschreiten könnte (z. B. Scheunen oder Metallgebäude im Sommer).

• Den Akku nicht verbrennen, auch wenn er stark beschädigt oder vollkommen verschlissen ist. Der Akku kann im Feuer explodieren. Beim Verbrennen eines Lithiumionen-Akkus entstehen giftige Dämpfe und Stoffe.

• Wenn der Akkuinhalt mit der Haut in Kontakt kommt, waschen Sie die Stelle sofort mit einer milden Seife und Wasser. Wenn Akkuflüssigkeit in die Augen gelangt, spülen Sie das offene Auge für 15 Minuten, oder bis die Reizung nachlässt, mit Wasser. Falls Sie sich in ärztliche Behandlung begeben müssen: Das Akkuelektrolyt besteht aus einer Mischung von organischen Karbonaten und Lithiumsalzen.

• Der Inhalt einer geöffneten Akkuzelle kann Atemwegsreizungen verursachen. Sorgen Sie für Frischluft. Wenn die Symptome anhalten, begeben Sie sich in ärztliche Behandlung.

WARNUNG: Verbrennungsgefahr. Die Akkuflüssigkeit kann brennbar sein, wenn sie Funken oder einer Flamme ausgesetzt ist.

WARNUNG: Versuchen Sie niemals und unter keinen Umständen, den Akku zu öffnen. Wenn das Akkugehäuse Risse oder Beschädigungen aufweist, darf es nicht in das Ladegerät gelegt werden. Den Akku nicht quetschen, fallen lassen oder beschädigen. Verwenden Sie niemals einen Akku oder ein Ladegerät, wenn sie einen harten Schlag erlitten haben, fallen gelassen, überfahren oder sonst wie beschädigt wurden (z. B. wenn sie mit einem Nagel durchlöchert wurden, mit einem Hammer darauf geschlagen oder getreten wurde). Ein Stromunfall oder ein tödlicher Stromschlag könnte entstehen. Beschädigte Akkus sollten zum Recycling zur Kundendienststelle zurückgebracht werden.

WARNUNG: Feuergefahr. Akku nicht so aufbewahren oder transportieren, dass metallische Gegenstände die offenen Pole berühren können. Platzieren Sie das Akkupack beispielsweise nicht in Schürzen, Taschen, Werkzeugkästen, Produktverpackungen, Schubladen, usw. mit losen Nägeln, Schrauben, Schlüsseln, usw.

VORSICHT: Wenn das Werkzeug nicht in Gebrauch ist, muss es seitlich auf eine stabile Fläche gelegt werden, wo es kein Stolperrisiko darstellt und es nicht herunterfallen kann. Bestimmte Werkzeuge mit24 DEUTSCH großen Akkus stehen aufrecht auf dem Akku und können leicht umgeworfen werden. Transport

WARNUNG: Feuergefahr. Beim Transport von Akkus können Brände entstehen, wenn die Batterieanschlüsse unbeabsichtigt Kontakt mit leitfähigen Materialien bekommen. Stellen Sie beim Transportieren von Akkus sicher, dass die Batterieanschlüsse geschützt und gut isoliert sind, damit sie nicht in Kontakt mit Materialien kommen können, durch die ein Kurzschluss entstehen kann. DeWALT Akkus erfüllen alle geltenden Transportvorschriften, so wie sie von den Industrie- und Rechtsnormen vorgeschrieben werden, einschließlich der UN-Empfehlungen für die Beförderung gefährlicher Güter; der Vorschriften über die Beförderung gefährlicher Güter der International Air Transport Association (IATA), der International Maritime Dangerous Goods (IMDG) Regulations und der Regelungen des europäischen Übereinkommens über die internationale Beförderung gefährlicher Güter auf der Straße (ADR). Lithium-Ionen-Zellen und -Akkus wurden gemäß Abschnitt 38,3 der „Empfehlungen der Vereinten Nationen zur Beförderung gefährlicher Stoffe, Testhandbuch und Kriterien“ getestet. In den meisten Fällen ist zu erwarten, dass der Versand eines DeWALT -Akkus von der Klassifizierung als Gefahrstoff der voll regulierten Klasse 9 ausgenommen wird. In der Regel müssen nur Sendungen, die einen Lithium-Ionen-Akku mit einer Energiekennzahl von mehr als 100 Wattstunden (Wh) enthalten, als voll regulierte Klasse 9 verschickt werden. Bei allen Lithium- Ionen-Akkus ist die Wattstunden-Bewertung auf der Packung angegeben. Außerdem empfiehlt DeWALT den alleinigen Luftversand von Lithium-Ionen-Akkus aufgrund der komplexen Regulierungen generell nicht, und zwar unabhängig von der Wattstunden-Bewertung. Lieferungen von Werkzeugen mit Batterien (Combo-Kits) können als Ausnahme per Luftfracht versandt werden, wenn die Wattstunden-Bewertung des Akkus nicht mehr als 100 Wh beträgt. Unabhängig davon, ob ein Transport als ausgenommen oder vollständig reguliert gilt, liegt es in der Verantwortung des Versenders, sich über die aktuellen Vorschriften in Bezug auf die Anforderungen für Verpackung, Etikettierung/Kennzeichnung und Dokumentation zu informieren. Die Informationen in diesem Abschnitt des Handbuchs werden in gutem Glauben zur Verfügung gestellt und es wird davon ausgegangen, dass sie zum Zeitpunkt der Erstellung des Dokuments genau sind. Jedoch wird keine Garantie, weder ausdrücklich noch implizit, gegeben. Es liegt in der Verantwortung des Kunden sicherzustellen, dass seine Tätigkeiten den geltenden Vorschriften entsprechen. Transport des FLEXVOLT

-Akkus Der DeWALT FLEXVOLT

-Akku hat zwei Betriebsarten: Anwendung und Transport. Anwendungsmodus: Wenn der FLEXVOLT

-Akku unabhängig steht oder sich in einem DeWALT 18V-Produkt befindet, funktioniert er als 18V-Akku. Wenn sich der FLEXVOLT

-Akku in einem 54V oder 108V-Produkt (zwei 54V-Akkus) befindet, funktioniert er als 54V-Akku. Transportmodus: Wenn die Abdeckkappe am FLEXVOLT

-Akku angebracht ist, befindet sich der Akku im Transportmodus. Bewahren Sie die Kappe für den Versand auf. Im Transportmodus werden Zellensegmente im Akkupack elektrisch voneinander getrennt, sodass 3 Akkus mit einer geringeren Wattstundenzahl (Wh) entstehen, statt 1 Akku mit einer größeren Wattstundenzahl. Diese höhere Anzahl von 3 Akkus mit einer niedrigeren Wattstundenzahl kann das Akkupack bei bestimmten Transportvorschriften außen vor lassen, die bei anderen Akkus mit höherer Wattstundenzahl gelten können. Zum Beispiel kann für den Anwendungsbeispiele für use- und transport-kennzeichnungen Transport Wh-Wert 3x36 Wh angegeben sein, das bedeutet 3 Akkus mit je 36 Wh. Der Verwendung Wh-Wert kann 108Wh sein (d.h. 1Akku). Empfehlungen für die Lagerung

1. Ein idealer Lagerplatz ist kühl und trocken und nicht

direktem Sonnenlicht sowie übermäßiger Hitze oder Kälte ausgesetzt. Für eine optimale Akkuleistung und Lebensdauer lagern Sie die Akkus bei Raumtemperatur, wenn sie nicht verwendet werden.

2. Bei längerer Aufbewahrung sollte ein vollständig

aufgeladener Akku an einem kühlen, trockenen Ort und außerhalb des Ladegeräts aufbewahrt werden, um optimale Ergebnisse zu erhalten. HINWEIS: Akkus sollten nicht vollständig entladen aufbewahrt werden. Der Akku muss vor der Verwendung aufgeladen werden. Schilder am Ladegerät und Akku Neben den Piktogrammen in dieser Anleitung können sich auf dem Ladegerät und dem Akku folgende Piktogramme befinden: Vor der Verwendung die Betriebsanleitung lesen. Die Ladezeit ist den Technischen Daten zu entnehmen. Nicht mit elektrisch leitenden Gegenständen berühren. Beschädigte Akkus nicht aufladen. Das Gerät keiner Nässe aussetzen.25 DEUTsch Beschädigte Kabel sofort austauschen. Nur zwischen 4˚C und 40˚C aufladen. Nur in Innenräumen verwenden. Akku umweltgerecht entsorgen. Laden Sie DeWALT -Akkus nur mit den dazu bestimmten DeWALT -Ladegeräten auf. Werden andere Akkus als die dazu bestimmten DeWALT

Akkus mit einem DeWALT -Ladegerät aufgeladen, können diese platzen oder andere gefährliche Situationen verursachen. Den Akku nicht verbrennen. VERWENDUNG (ohne Transportkappe). Beispiel: Der Wh-Wert lautet 108 Wh (1Akku mit 108 Wh). TRANSPORT (mit angebrachter Transportkappe). Beispiel: Der Wh-Wert lautet 3 x 36 Wh (3Akkus mit 36 Wh). Akkutyp Das Modell DCS520 wird mit einem 54 Volt-Akku betrieben. Diese Akkus können verwendet werden: DCB546. Weitere Angaben sind den Technischen Daten zu entnehmen. Packungsinhalt Die Packung enthält: 1 Plunge saw 1 Innensechskantschlüssel 1 Li-Ion-Akku (T1 Modelle) 2 Li-Ion-Akkus (T2 Modelle) 3 Li-Ion-Akkus (T3 Modelle) 1 Betriebsanleitung

• Prüfen Sie das Gerät, die Teile oder Zubehörteile auf Beschädigungen, die beim Transport entstanden seinkönnten.

• Nehmen Sie sich Zeit, die Betriebsanleitung vor Inbetriebnahme sorgfältig zulesen. Bildzeichen am Werkzeug Die folgenden Bildzeichen sind am Gerät sichtbar angebracht: Vor der Verwendung die Betriebsanleitung lesen. Tragen Sie Gehörschutz. Tragen Sie Augenschutz. Maksimal skæredybde Klingediameter Lage des Datumscodes (Abb. A) Der Datumscode

, der auch das Herstelljahr enthält, ist in das Gehäusegeprägt. Beispiel: 2016 XX XX Herstelljahr Beschreibung (Abb. A)

WARNUNG: Nehmen Sie niemals Änderungen am Elektrowerkzeug oder seinen Teilen vor. Dies könnte zu Schäden oder Verletzungenführen.

Tauchfunktion-Auslöser

Schieneneinstellknöpfe

Neigungseinstellknöpfe

Tiefeneinstellknöpfe

Spindelarretierungshebel

Anti-Rückschlag-Knopf

Kraftstoffanzeige Bestimmungsgemässe Verwendung The DCS520 cordless plunge saw is designed for professional sawing of wood products. nIchT VERWEnDEn in nasser Umgebung oder in der Nähe von entflammbaren Flüssigkeiten oderGasen. Diese Tauchäge ist ein motorgetriebenes Werkzeug zur gewerblichen Verwendung. LassEn sIE nIchT ZU, dass Kinder in Kontakt mit dem Gerät kommen. Wenn unerfahrene Personen dieses Gerät verwenden, sind diese zubeaufsichtigen.

• Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder ohne ausreichende Erfahrung oder Kenntnisse verwendet werden, außer wenn diese Personen von einer Person, die für ihre Sicherheit verantwortlich ist, bei der Verwendung des Geräts26 DEUTsch beaufsichtigt werden. Lassen Sie nicht zu, dass Kinder mit diesem Produkt allein gelassenwerden.

ZUSAMMENBAU UND EINSTELLUNGEN

WARNUNG: Um die Gefahr ernsthafter Verletzungen zu reduzieren, muss vor jeder Einstellung und jedem Abnehmen/Installieren von Zubehör das Werkzeug ausgeschaltet und der Akku entfernt werden. Ein unbeabsichtigtes Starten kann zu Verletzungenführen.

WARNUNG: Verwenden Sie nur Akkus und Ladegeräte von DeWALT

Einsetzen und Entfernen des Akkus aus dem Werkzeug (Abb. A) hInWEIs: Um beste Ergebnisse zu erzielen, sollte der Akku

vollständig aufgeladensein. Einsetzen des Akkus in das Werkzeug

1. Richten Sie den Akku

wie in Abb.A gezeigt an den Schienen aus.

2. Schieben Sie den Akku herein, bis er fest im Werkzeug sitzt,

und stellen Sie sicher, dass Sie ihn einrasten hören. Entfernen des Akkus aus dem Werkzeuggriff

1. Drücken Sie den Löseknopf

und ziehen Sie den Akku kräftig heraus.

2. Legen Sie den Akku wie im Abschnitt Ladegerät dieser

Betriebsanleitung beschrieben in dasLadegerät. Akku-Ladestandsanzeige (Abb. A) Einige DeWALT -Akkus besitzen eine Ladestandsanzeige mit drei grünen LEDs, die den verbleibenden Ladestand des Akkusanzeigen. Zum Betätigen der Ladestandsanzeige halten Sie die Taste für die Ladestandsanzeige

gedrückt. Eine Kombination der drei grünen LEDs leuchtet auf und zeigt den verbleibenden Ladestand an. Wenn der verbleibende Ladestand im Akku nicht mehr ausreicht, um das Werkzeug zu verwenden, leuchtet die Ladestandsanzeige nicht auf und der Akku muss aufgeladenwerden. hInWEIs: Die Ladestandsanzeige ist nur eine Schätzung des verbleibenden Akku-Ladestands. Sie zeigt nicht die Funktionsfähigkeit des Werkzeugs an und unterliegt Unterschieden, die auf Bauteilen, Temperatur und Anwendungsart des Endbenutzersbasieren. Gehrungseinstellung (Abb. A) Der Gehrungswinkel kann zwischen 0° und 47° eingestellt werden.

1. Lockern Sie die Gehrungseinstellknöpfe

2. Stellen Sie den Neigungswinkel ein, indem Sie den

kippen, bis die Markierung an der Neigungswinkel-Einstellskala

den gewünschten Winkelanzeigt.

3. Lockern Sie die Gehrungseinstellknöpfe

Wechsel des Sägeblatts (Abb. A–C) hInWEIs: Es ist nicht notwendig, die äußere Sägeblattabdeckung

zu entfernen, um das Sägeblatt zu wechseln.

1. Entfernen Sie den Akku.

2. Drücken Sie die Spindelarretierung

3. Drücken Sie die Tauchsäge bis zum Anschlag nach unten

(Sägeblattwechselposition).

4. Drehen Sie den Spindelarretierungshebel

Uhrzeigersinn bis zum Anschlag.

5. Halten Sie den Spindelarretierungshebel

nach unten und drehen Sie das Sägeblatt mit dem Innensechskantschlüssel, der sich im vorderen Handgriff befindet

, bis die Arretierungsposition erreicht ist. hInWEIs: Das Sägeblatt

ist jetzt arretiert und kann nicht von Hand gedreht werden.

6. Verwenden Sie den Innensechskantschlüssel, um die

Sägeblattklemmschraube

zum Entfernen gegen den Uhrzeigersinn zu drehen.

7. Entfernen Sie den Außenflansch

und das alte Sägeblatt

. Setzen Sie das neue Sägeblatt auf den Innenflansch

8. Bringen Sie den Außenflansch

und die Sägeblattklemmschraube

wieder an. Drehen Sie die Schraube im Uhrzeigersinn von Hand an. hInWEIs: Die Drehrichtung des Sägeblatts und die Drehrichtung der Tauchsäge MÜSSEN gleich sein.

9. Drehen Sie die Sägeblattklemmschraube mit Hilfe des

Innensechskantschlüssels fest an.

10. Lassen Sie den Spindelarretierungshebel

los und drehen Sie ihn gegen den Uhrzeigersinn bis zum Anschlag.

11. Bringen Sie die Tauchsäge in die obere Position zurück.

12. Drücken Sie den Tauchfunktion-Auslöser

nach vorne, um die Säge aus dem Sägeblattwechselmodus zu nehmen. Spaltkeileinstellung (Abb. A–C) AbbildungC zeigt die richtige Einstellung des Spaltkeils

Stellen Sie den Abstand zum Sägeblatt neu ein, nachdem das Sägeblatt gewechselt wurde oder wenn dies aus einem anderen Grunde erforderlich ist.

1. Befolgen Sie die Schritte 1–5 unter Wechsel des Sägeblatts.

2. Lösen Sie die Schraube für die Spaltkeileinstellung

mit einem Inbusschlüssel und stellen Sie den Spaltkeil wie in AbbildungC gezeigt ein.

3. Ziehen Sie die Schraube für die Spaltkeileinstellung

4. Drehen Sie den Spindelarretierungshebel

gegen den Uhrzeigersinn bis zum Anschlag.

5. Bringen Sie die Tauchsäge in die obere Position zurück.

6. Drücken Sie den Tauchfunktion-Auslöser

nach vorne, um die Säge aus dem Sägeblattwechselmodus zu nehmen. Schnitttiefeneinstellung (Abb. D) Die Schnitttiefe kann ohne angebrachte Führungsschiene von 0 bis 59 mm eingestellt werden, mit angebrachter Führungsschiene 0 – 55 mm.27 DEUTsch

1. Lockern Sie den Schnitttiefeneinstellknopf

und bewegen Sie den Zeiger, um die korrekte Schnitttiefe zuerhalten.

2. Ziehen Sie den Schnitttiefeneinstellknopf

fest. hInWEIs: Für optimale Ergebnisse lassen Sie das Sägeblatt etwa 3 mm über das Werkstück hinausstehen (Abb.D). BETRIEB Betriebsanweisungen

WARNUNG: Beachten Sie immer die Sicherheitsanweisungen und die geltendenVorschriften.

WARNUNG: Um die Gefahr ernsthafter Verletzungen zu reduzieren, muss vor jeder Einstellung und jedem Abnehmen/Installieren von Zubehör das Werkzeug ausgeschaltet und der Akku entfernt werden. Ein unbeabsichtigtes Starten kann zu Verletzungenführen. Richtige Haltung der Hände (Abb. E)

WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, beachten Sie IMMER die richtige Haltung der Hände, wiedargestellt.

WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, halten Sie das Gerät IMMER sicher fest und seien Sie auf eine plötzliche Reaktiongefasst. Bei der korrekten Handposition liegt eine Hand auf dem vorderen Griff

und die andere auf dem Hauptgriff

Ein- und Ausschalten (Abb. A) Zum Einschalten der Tauchsäge den Ein-/Aus-Schalter

betätigen. Halten und Führen des Werkzeugs (Abb. A, E, F)

• IMMER das Werkstück so sichern, dass es sich beim Sägen nicht bewegen kann.

• IMMER die Maschine vorwärtsdrücken. NIEMALS die Maschine zum Körper ziehen.

• IMMER die Tauchsäge mit beiden Händen fest greifen. Legen Sie eine Hand auf den Hauptgriff

und die andere Hand auf den vorderen Griff

, wie in Abb.Egezeigt.

• IMMER zum Befestigen der Schiene am Werkstück die Schraubzwinge verwenden.

• Halten Sie die Säge entsprechend der Beschreibung, um sie ordnungsgemäß zu führen.

zeigt die Sägelinie für Schnitte mit 0° und 47° an (ohne Führungsschiene).

• Die Sägeblatt-Positionsanzeige

zeigt die Position des Sägeblatts für einen vollen Tauchschnitt an.

• Für optimale Ergebnisse sollten Sie das Werkstück umgekehrt befestigen. Sägen

1. Setzen Sie das Gerät mit dem vorderen Teil des Sägeschuhs

2. Drücken Sie den Tauchfunktion-Auslöser

nach vorne und drücken Sie dann den Ein-/Aus-Schalter

, um die Säge einzuschalten.

3. Drücken Sie die Säge nach unten, um die Schnitttiefe

einzustellen, und schieben Sie sie in Schnittrichtung nachvorne. Tauchschnitte

WARNUNG: Zur Vermeidung von Rückschlägen MÜSSEN bei Tauchschnitten die folgenden Anweisungen befolgt werden:

• Setzen Sie die Maschine auf die Führungsschiene und lösen Sie den Anti-Rückschlagknopf

, indem sie ihn entgegen dem Uhrzeigersinn drehen.

• Schalten Sie die Maschine ein und drücken Sie die Säge langsam auf die eingestellte Schnitttiefe nach unten und vorwärts. Die Schneideanzeigen

zeigen den absoluten vorderen und hinteren Schneidepunkt des Sägeblatts (Durchm. 165 mm) bei maximaler Schnitttiefe und Verwendung der Führungsschiene an.

• Wenn während des Tauchschnitts ein Rückschlag erfolgt, drehen Sie den Anti-Rückschlagknopf

entgegen dem Uhrzeigersinn, um ihn von der Schiene zu lösen.

• Wenn Sie den Tauchschnitt beendet haben, drehen Sie den Anti-Rückschlagknopf

im Uhrzeigersinn in die Verriegelungsposition. Führungsschienensystem (Abb. A, ) Die in verschiedenen Längen erhältlichen Führungsschienen

ermöglichen präzise, saubere Schnitte und schützen gleichzeitig die Oberfläche des Werkstücks vor Beschädigungen. In Verbindung mit dem zusätzlichen Zubehör können exakt angewinkelte Schnitte, Gehrungsschnitte und Passarbeiten mit Hilfe der Führungsschienenvorrichtung durchgeführt werden. Das Sichern des Werkstücks mit Schraubzwingen ermöglicht die Befestigung des Werkstücks und sichere Arbeitsbedingungen. Für beste Schnittergebnisse muss das Führungsspiel der Tauchsäge sehr klein sein, und es lässt sich über die beiden Schieneneinstellknöpfe

1. Lösen Sie die Schraube im Inneren der

Schieneneinstellknöpfe

, um das Spiel anzupassen.

2. Drehen Sie den Knopf, bis die Säge an der Schiene einrastet.

3. Drehen Sie den Knopf so weit zurück, bis sich die Säge

einfach verschieben lässt.

4. Halten Sie den Schieneneinstellknopf an seiner Position und

ziehen Sie die Schraube wieder fest. hInWEIs: IMMER das System zur Verwendung mit anderen Schienen neu einstellen. Splitterschutz (Abb. G, H) Die Führungsschiene

verfügt über einen Splitterschutz

der vor dem ersten Gebrauch zugeschnitten werden muss. Der Splitterschutz

befindet sich an jeder Kante der Führungsschiene (

, Abb.G). Der Zweck dieser Splitterschutzvorrichtung ist, dem Benutzer eine sichtbare28 DEUTsch Schnittlinie zu bieten und gleichzeitig zu verhindern, dass während des Schneidens entlang der Schnittkante Splitter entstehen. WIchTIG: IMMER die Anweisungen zum Führungsschienensystem lesen und beachten, bevor Sie den Splitterschutz zuschneiden!

1. Stellen Sie die Geschwindigkeit der Tauchsäge auf Stufe 7.

2. Setzen Sie die Führungsschiene

auf ein Stück Holz. Verwenden Sie eine Halterung um sicherzustellen, dass die Führungsschiene fest am Werkstück befestigt ist. Hierdurch wird die Genauigkeit gewährleistet.

3. Stellen Sie die Tauchsäge auf 5 mm Schnitttiefe ein.

4. Setzen Sie die Säge auf das hintere Ende der

5. Schalten Sie die Säge ein, drücken Sie sie nach unten,

um die Schnitttiefe einzustellen, und schneiden Sie den Splitterschutz

entlang der gesamten Länge in einem Schritt zu. Der Rand des Splitterschutzes entspricht jetzt genau der Schneidkante des Sägeblatts. Um den Splitterschutz auf der anderen Seite der Führungsschiene zuzuschneiden, nehmen Sie die Säge von der Schiene und drehen Sie die Schiene um 180°. Wiederholen Sie die Schritte 1 bis 4. hInWEIs: Wenn gewünscht kann der Splitterschutz bis 45° geneigt werden, wiederholen Sie dann die Schritte 1 bis 4. Dies ermöglicht es, dass eine Seite der Schiene für parallele Schnitte und die andere Seite mit einem Winkel von 45° angepasst wird (Abb.H). hInWEIs: Wenn der Splitterschutz für Parallelschnitte auf beiden Seiten zugeschnitten wurde, läuft das Sägeblatt nicht genau am Rand des Splitterschutzes vorbei, wenn das Gerät geneigt ist. Dies liegt daran, dass der Drehpunkt des geneigten Geräts nicht stationär ist und sich das Sägeblatt nach außen bewegt, wenn das Gerät geneigt wird.

WARNUNG: Zur Vermeidung von Verletzungen IMMER die Führungsschiene mit einer Schraubzwinge sichern. Drehzahlanpassung (Abb. A) Die Drehzahl kann mit Hilfe des Drehzahlreglers

zwischen 2500 und 4200 U/min eingestellt werden. Dadurch können Sie die Drehzahl beim Sägen an den Werkstoff anpassen. Die folgende Tabelle bietet Informationen zu Werkstofftyp und Drehzahlbereich. Zu schneidende Materialart Drehzahl Bereich Massivholz (hart, weich) 3–7 Spanplatten 4–7 Schichtholz, Tischlerplatten, Furnierplatten und beschichtete Platten 2–7 Papier und Karton 1–3 Türschneiden (Abb. I)

1. Setzen Sie die Tauchsäge mit der äußeren Führungsschiene

auf einen sauberen, flachen Fußboden.

2. Pressen Sie den Schuh

mit der Vorderseite auf die Tür gegen den eingestellten Tiefenstopp. Wandschnitt (Abb. A, I)

1. Setzen Sie die Tauchsäge mit der äußeren

auf eine saubere, flacheOberfläche.

2. Pressen Sie den Schuh

mit der Vorderseite auf die Tür gegen den eingestellten Tiefenstopp. Staubabsaugung (Abb. A)

WARNUNG: Gefahr Staub einzuatmen. Um das Risiko von Verletzungen zu reduzieren, tragen Sie IMMER eine zugelassene Staubschutzmaske. Ihr Werkzeug ist mit einer Öffnung für eine Staubabsaugung ausgestattet

Der Staubabsaugadapter ermöglicht den Anschluss des Werkzeugs an eine externe Staubabsaugvorrichtung, entweder mit Hilfe des AirLockô-Systems (DWV9000-XJ) oder über eine Standardabsaugvorrichtung mit 35mm-Anschluss.

WARNUNG: Verwenden Sie IMMER eine Spanabsaugung, die den gültigen Richtlinien für das Sägen von Holz entspricht. Der Absaugschlauch der meisten handelsüblichen Staubsauger kann direkt an den Spanauswurf angeschlossen werden. WARTUNG Ihr DeWALT Elektrowerkzeug wurde für langfristigen Betrieb mit minimalem Wartungsaufwand konstruiert. Ein kontinuierlicher, zufriedenstellender Betrieb hängt von der geeigneten Pflege des Elektrowerkzeugs und seiner regelmäßiger Reinigungab.

WARNUNG: Um die Gefahr ernsthafter Verletzungen zu reduzieren, muss vor jeder Einstellung und jedem Abnehmen/Installieren von Zubehör das Werkzeug ausgeschaltet und der Akku entfernt werden. Ein unbeabsichtigtes Starten kann zu Verletzungenführen. Das Ladegerät und der Akku können nicht gewartetwerden. Schmierung Ihr Elektrogerät benötigt keine zusätzlicheSchmierung. Reinigung

WARNUNG: Blasen Sie mit Trockenluft immer dann Schmutz und Staub aus dem Hauptgehäuse, wenn sich Schmutz sichtbar in und um die Lüftungsschlitze ansammelt. Tragen Sie bei diesen Arbeiten zugelassenen Augenschutz und eine zugelasseneStaubmaske.

WARNUNG: Verwenden Sie niemals Lösungsmittel oder andere scharfe Chemikalien für die Reinigung der nicht- metallischen Teile des Gerätes. Diese Chemikalien können29 DEUTSCH das in diesen Teilen verwendete Material aufweichen. Verwenden Sie ein nur mit Wasser und einer milden Seife befeuchtetes Tuch. Achten Sie darauf, dass niemals Flüssigkeiten in das Gerät eindringen. Tauchen Sie niemals irgendein Teil des Gerätes in eineFlüssigkeit. Optionales Zubehör

WARNUNG: Da Zubehör, das nicht von DeWALT

angeboten wird, nicht mit diesem Produkt geprüft worden ist, kann die Verwendung von solchem Zubehör an diesem Gerät gefährlich sein. Um das Verletzungsrisiko zu mindern, sollte mit diesem Produkt nur von DeWALT

empfohlenes Zubehör verwendetwerden. Fragen Sie Ihren Händler nach weiteren Informationen zu geeignetemZubehör. Umweltschutz Separate Sammlung. Produkte und Batterien, die mit diesem Symbol gekennzeichnet sind, dürfen nicht im normalen Hausmüll entsorgt werden. Produkte und Batterien enthalten Materialien, die zurückgewonnen oder recycelt werden können, um den Bedarf an Rohstoffen zu reduzieren. Bitte recyceln Sie elektrische Produkte und Batterien gemäß den lokalen Bestimmungen. Weitere Informationen erhalten Sie unter www.2helpU.com. Akku Dieser langlebige Akku muss aufgeladen werden, wenn die Leistung nicht mehr für Arbeiten ausreicht, die bei voller Ladung leicht durchgeführt werden konnten. Am Ende des technischen Lebens ist der Akku umweltgerecht zu entsorgen:

• Entladen Sie den Akku vollständig und nehmen Sie ihn aus demWerkzeug.

• Lithium-Ionen-Zellen sind recycelbar. Geben Sie die gebrauchten Akkus bei Ihrem Händler oder bei einer kommunalen Recycling-Sammelstelle ab. Dort werden die gesammelten Akkus recycelt oder ordnungsgemäß entsorgt.30 EnGLIsh Battery pack DCB546 Battery type Li-Ion Voltage V
