KULLANIM KILAVUZU DCS520T2RQW DEWALT

18/54 Kapasite Ah 6,0/2,0 Ağırlık kg 1,05 Şarj Cihazı DCB118 Şebeke gerilimi V

(DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185 ve DCB546) bataryalarla çalışır. Sigortalar Avrupa 230V aletler 10 Amper, şebeke AT Uygunluk Beyanatı Makıne Dırektıfı Şarjlı Dalma Testere DCS520 DeWALT , Teknik Özellikleri bölümünde açıklanan bu ürünlerin aşağıda belirtilen yönergelere uygun olduğunu beyan eder: 2006/42/AT, eN60745-1:2009+A11:2010, eN60745-2-5:2010. Bu ürünler ayrıca 2014/30/EU ve 2011/65/EU Direktiflerine de uygundur. Daha ayrıntılı bilgi için, lütfen aşağıdaki adresten DeWALT ile temas kurun veya kılavuzun arka kapağınabakın. Bu belge altında imzası bulunan yetkili, teknik dosyanın derlenmesinden sorumludur ve bu beyanı DeWALT

adınavermiştir. Markus Rompel Mühendislik Direktörü DeWALT , Richard-Klinger-Straße 11, D-65510, Idstein, Almanya

UYARI: Yaralanma riskini azaltmak için, kullanım kılavuzunuokuyun. Tebrikler! Bir DeWALT aleti seçtiniz. Uzun süreli deneyim, sürekli ürün geliştirme ve yenilik DeWALT markasının profesyonel elektrikli alet kullanıcıları için en güvenilir ortaklardan birisi haline gelmesinisağlamaktadır. Teknik Özellikleri DCS520 Voltaj V

Tip 1 Akü tipi Li-Ion Yüksüzhız min

2500–4200 Bıçak çapı mm 165 Maksimum kesme derinliği 90° (kılavuz rayları olmadan) 90° (kılavuz rayları ile)

Bıçak deliği mm 20 Açı ayarlama 47° Ağırlık (akü hariç) kg 4,7 EN60745-2-5’e göre tespit edilen toplam gürültü ve titreşim değerleri (üç yönün vektör toplamı):

(ses basıncı düzeyi) dB(A) 82,2

(akustik güç düzeyi) dB(A) 93,2 K (akustik gücü belirsizliği) dB(A) 2,9 Titreşim emisyon değeri a

1,1 Belirsizlik K = m/s

1,5 Bu bilgi sayfasında verilen titreşim emisyon düzeyi, EN60745’te sağlanan standart teste uygun olarak ölçülmüştür ve aletleri birbiriyle karşılaştırmak için kullanılabilir. Ön maruziyet değerlendirmesi içinkullanılabilir.

UYARI: Beyan edilen titreşim emisyon düzeyi, aletin ana uygulamalarını yansıtır. Ancak alet farklı aksesuarlarla farklı uygulamalar için kullanılırsa veya bakımı kötü yapılırsa, titreşim emisyonu değişebilir. Bu, toplam çalışma süresindeki maruziyet düzeyini önemli ölçüdeartırabilir. Tahmini titreşim maruziyeti, aletin kapalı kaldığı veya çalışmasına karşın iş görmediği zamanları da dikkate almalıdır. Bu, toplam çalışma süresindeki maruziyet düzeyini önemli ölçüdeazaltabilir. Kullanıcıyı titreşim etkilerinden korumak için belirtilen ek güvenlik önlemlerini alın: Aletin ve aksesuarların bakımını yapın, elleri sıcak tutun, çalışma modellerinidüzenleyin. Türkçe (orijinal talimatlardan çevrilmiştir)

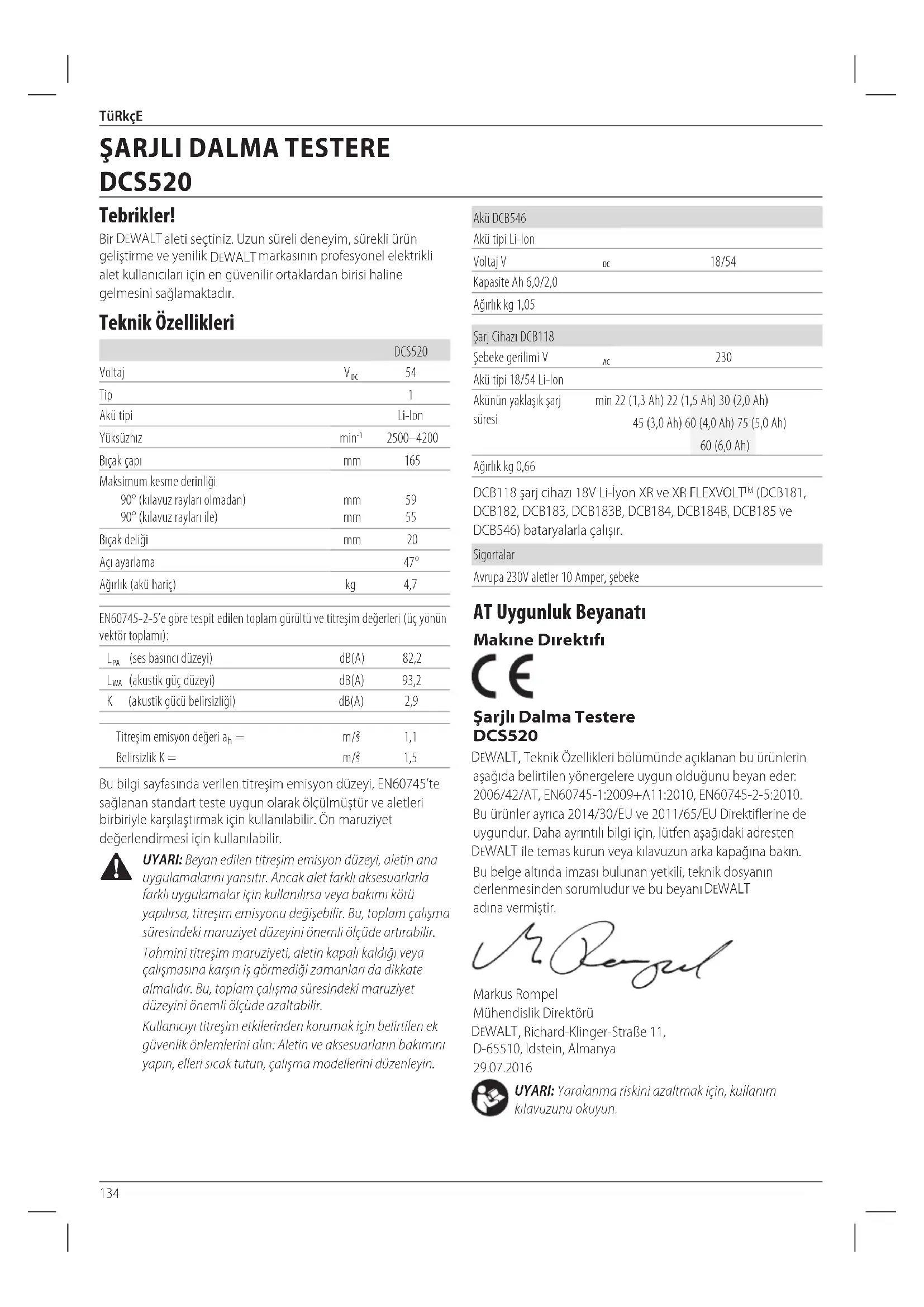

ŞARJLI DALMA TESTERE

DCS520135 TüRkçE Tanımlar: Güvenlik Talimatları Aşağıdaki tanımlar her işaret sözcüğü ciddiyet derecesini gösterir. Lütfen kılavuzu okuyunuz ve bu simgelere dikkatediniz.

TEHLİKE: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek çok yakın bir tehlikeli durumugösterir.

UYARI: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumugösterir.

DİKKAT: Engellenmemesi halinde önemsiz veya orta dereceli yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumugösterir. İKAZ: Engellenmemesi halinde maddi hasara neden olabilecek, yaralanma ile ilişkisi olmayan durumlarıgösterir.

Yangın riskinibelirtir. Elektrikli El Aletleri İçin Genel Güvenlik Talimatları

UYARI: Bütün güvenlik uyarılarını ve talimatlarını mutlaka okuyun. Bu talimatların herhangi birisine uyulmaması elektrik çarpması, yangın ve/veya ciddi yaralanma riskine nedenolabilir.

GÜVENLİKTALİMATLARINI İLERİDE

BAKMAK ÜZERE SAKLAYIN

Uyarılarda yer alan «elektrikli alet» terimi şebeke elektriğiyle (kablolu) veya akü/pille (şarjlı) çalışan elektrikli aletinizi ifadeetmektedir.

1) Çalışma alanının Güvenlığı

a ) Çalışma alanını temiz ve aydınlık tutun. Karışık ve karanlık alanlar kazaya davetiyeçıkartır. b ) Elektrikli aletleri, yanıcı sıvılar, gazlar ve tozların bulunduğu yerler gibi yanıcı ortamlarda çalıştırmayın. Elektrikli aletler, toz veya dumanları ateşleyebilecek kıvılcımlarçıkartır. c ) Bir elektrikli aleti çalıştırırken çocuklardan ve etraftaki kişilerden uzak tutun. Dikkatinizi dağıtıcı şeyler kontrolü kaybetmenize nedenolabilir.

2) Elektrık Güvenlığı

a ) Elektrikli aletlerin fişleri prizlere uygun olmalıdır. Fiş üzerinde kesinlikle hiçbir değişiklik yapmayın. Topraklı elektrikli aletlerde hiçbir adaptör fişi kullanmayın. Değiştirilmemiş fişler ve uygun prizler elektrik çarpması riskiniazaltacaktır. b ) Borular, radyatörler, ocaklar ve buzdolapları gibi topraklanmamış yüzeylerle vücut temasından kaçının. Vücudunuzun topraklanması halinde yüksek bir elektrik çarpması riskivardır. c ) Elektrikli aletleri yağmura maruz bırakmayın veya ıslatmayın. Elektrikli alete su girmesi elektrik çarpması riskiniarttıracaktır. d ) Elektrik kablosunu uygun olmayan amaçlarla kullanmayın. Elektrikli aleti kesinlikle kablosundan tutarak taşımayın, çekmeyin veya prizden çıkartmayın. Kabloyu sıcaktan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasarlı veya dolaşmış kablolar elektrik çarpması riskiniarttırır. e ) Elektrikli bir aleti açık havada çalıştırıyorsanız, açık havada kullanıma uygun bir uzatma kablosu kullanın. Açık havada kullanıma uygun bir kablonun kullanılması elektrik çarpması riskiniazaltır. f ) Eğer bir elektrikli aletin nemli bir bölgede çalıştırılması zorunluysa, bir artık akım aygıtı (RCD) korumalı bir kaynak kullanın. Bir RCD kullanılması elektrik şoku riskiniazaltır.

a ) Elektrikli bir aleti kullanırken her zaman dikkatli olun, yaptığınız işe yoğunlaşın ve sağduyulu davranın. Elektrikli bir aleti yorgunken veya ilaç ya da alkolün etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken bir anlık dikkatsizlik ciddi kişisel yaralanmaylasonuçlanabilir. b ) Kişisel koruyucu ekipmanları mutlaka kullanın. Daima koruyucu gözlük takın. Koşullara uygun toz maskesi, kaymayan güvenlik ayakkabıları, baret veya kulaklık gibi koruyucu donanımların kullanılması kişisel yaralanmalarıazaltacaktır. c ) İstem dışı çalıştırılmasını önleyin. Aleti güç kaynağına ve/veya aküye bağlamadan, yerden kaldırmadan veya taşımadan önce düğmenin kapalı konumda olduğundan emin olun. Aleti, parmağınız düğme üzerinde bulunacak şekilde taşımak veya açık konumdaki elektrikli aletleri elektrik şebekesine bağlamak kazaya davetiyeçıkartır. d ) Elektrikli aleti açmadan önce tüm ayarlama anahtarlarını çıkartın. Elektrikli aletin hareketli bir parçasına takılı kalmış bir anahtar kişisel yaralanmaya nedenolabilir. e ) Ulaşmakta zorlandığınız yerlerde kullanmayın. Daima sağlam ve dengeli basın. Bu, beklenmedik durumlarda elektrikli aletin daha iyi kontrol edilmesine olanaktanır. f ) Uygun şekilde giyinin. Bol elbiseler giymeyin ve takı takmayın. Saçınızı, elbiselerinizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol elbiseler ve takılar veya uzun saç hareketli parçalaratakılabilir. g ) Eğer kullandığınız üründe toz emme ve toplama özellikleri olan ataşmanlar varsa bunların bağlı olduğundan ve doğru şekilde kullanıldığından emin olun. Bu ataşmanların kullanılması tozla ilgili tehlikeleriazaltabilir.136 TüRkçE

4) Elektrıklı Aletlerın Kullanımı

ve Bakımı a ) Elektrikli aleti zorlamayın. Uygulamanız için doğru elektrikli aleti kullanın. Doğru elektrikli alet, belirlendiği kapasite ayarında kullanıldığında daha iyi ve güvenliçalışacaktır. b ) Düğme açmıyor ve kapatmıyorsa elektrikli aleti kullanmayın. Düğmeyle kontrol edilemeyen tüm elektrikli aletler tehlikelidir ve tamir edilmesigerekmektedir. c ) Herhangi bir ayarlama, aksesuar değişimi veya elektrikli aletlerin saklanması öncesinde fişi güç kaynağından çekin ve/veya aküyü aletten ayırın. Bu tür önleyici güvenlik tedbirleri elektrikli aletin istem dışı olarak çalıştırılması riskiniazaltacaktır. d ) Elektrikli aleti, çocukların ulaşamayacağı yerlerde saklayın ve elektrikli aleti tanımayan veya bu talimatları bilmeyen kişilerin elektrikli aleti kullanmasına izin vermeyin. Elektrikli aletler, eğitimsiz kullanıcıların elindetehlikelidir. e ) Elektrikli aletleri iyi durumda muhafaza edin. Hareketli parçalardaki hizalama hatalarını ve tutuklukları, parçalardaki kırılmalar ve elektrikli aletin çalışmasını etkileyebilecek tüm diğer koşulları kontrol edin. Hasarlı ise, elektrikli aleti kullanmadan önce tamir ettirin. Kazaların çoğu, elektrikli aletlerin bakımının yeterli şekilde yapılmamasındankaynaklanır. f ) Kesim aletlerini keskin ve temiz tutun. Bakımı uygun şekilde yapılmış keskin kesim uçlu kesim aletlerinin sıkışma ihtimali daha düşüktür ve kontrol edilmesi dahakolaydır. g ) Elektrikli aleti, aksesuarlarını ve aletin diğer parçalarını kullanırken bu talimatlara mutlaka uyun ve çalışma ortamının koşullarını ve yapılacak işin ne olduğunu göz önünde bulundurun. Elektrikli aletin öngörülen işlemler dışındaki işlemler için kullanılması tehlikeli durumlara nedenolabilir.

5) Şarjlı Aletlerın kullanımı ve bakımı

a ) Sadece üretici tarafından belirtilen şarj cihazı ile şarj edin. Bir akü tipine uygun bir şarj cihazı başka tipte bir aküyü şarj etmek için kullanıldığında yangın riskiyaratabilir. b ) Elektrikli aletleri yalnızca özel olarak tanımlanmış akülerle kullanın. Başka akülerin kullanılması yaralanma ve yangın riskine yolaçabilir. c ) Akü kullanımda değilken, ataç, bozuk para, anahtar, çivi, vida veya terminaller arasında kontağa neden olabilecek diğer küçük metal nesnelerden uzak tutulmalıdır. Akü terminallerinin birbirine kısa devre yapılması yanıklara veya yangına nedenolabilir. d ) Uygun olmayan koşullarda, akü sıvı sızıntısı yapabilir; sıvıya temas etmekten kaçının. Kazara temas etmeniz halinde suyla yıkayın. Sıvı, gözlerinize temas ederse, ayrıca bir doktora başvurun. Aküden sıvı sızması tahriş veya yanıklara nedenolabilir.

a ) Elektrikli aletinizi, sadece orijinal yedek parçaların kullanıldığı yetkili DeWALT servisine tamir ettirin. Bu, elektrikli aletin güvenliğinin muhafaza edilmesinisağlayacaktır. İlave özel güvenlik kurallari Tüm işlemler için güvenlik talimatları a ) TEHLİKE: Ellerinizi kesme alanı ve diskten uzak tutun. Diğer elinizi ilave tutamak veya motor kapağı üzerinde tutun. Bıçkıyı iki elinizle tutuyorsanız, disklekesilmeyebilirler. b ) Çalışma parçasının altına uzanmayın. Kılavuz, sizi çalışma parçasının altındaki diskten koruyamaz. c ) Kesme derinliğini çalışma parçasının kalınlığına kadar ayarlayın. Çalışma parçasının altından, disk dişlerinin tamamından daha azı görünür olmalıdır. d ) Kesilmekte olan parçayı asla ellerinizde ve ayaklarınızın arasında tutmayın. Çalışma parçasını dengeli bir platform üzerinde sabitleyin. Bedensel etkiye maruz kalma, diskin dönüşünün engellenmesi veya kontrol kaybını en aza indirgemek için işi desteklemekönemlidir. e ) Kesme aletinin gizli kablolar ile temas halinde olabileceği bir yerde çalışırken, elektrikli aleti yalıtımlı kavrama yüzeylerinden tutun. Bir “elektrikli” tel ile temas edilmesi, aletin açıktaki metal parçalarına da “elektrik” iletecek ve kullanan kişiyi çarpacaktır. f ) Keserken, daima bir kesme çiti veya düz kenar kılavuzu kullanın. Bu, kesimin hassasiyetini artırır ve diskin dönüşünün engellenmesi riskini azaltır. g ) Daima doğru boyutta ve mil delikli şekle sahip (baklava şeklinde karşısında yuvarlak) disk kullanın. Bıçkının montaj donanımına uymayan diskler, kontrol kaybına yol açacak Şek.de düzgün olmayan biçimde çalışacaktır. h ) Asla hasarlı veya hatalı disk rondelalarını veya cıvatayı kullanmayın. Disk rondelaları ve cıvatası, optimum çalışma performansı ve güvenliği için bıçkınız için özel olarak tasarlanmıştır. Geri Tepme Nedenleri ve Operatörün Korunması

• Geri tepme, sıkışmış, engellenmiş veya yanlış ayarlanmış bir bıçkı diskinin, kontrolden çıkan bıçkının üzerinde çalışılan parçadan yukarı ve dışa yükselerek operatöre doğru yönelmesine yol açan, ani bir tepkidir;

• Disk sıkıştığında veya kapanan kertik tarafından sıkıca engellendiğinde, diskin hızı kesilir ve motor tepkimesi üniteyi aniden operatöre doğru geri gelene kadar tahrik eder;

• Disk kesme sırasında burulur veya yanlış hizalanırsa, diskin dişleri ve arka kenarı tahtanın üst yüzeyine saplanıp diskin kertikten dışarı ve operatöre doğru fırlamasına yol açabilir.137 TüRkçE Geri tepme, aletin yanlış kullanılması ve/veya yanlış çalıştırma prosedürleri veya çalıştırma şartları sonucu ortaya çıkar ve aşağıda verilen önlemler alınarak engellenebilir: a ) Bıçkıyı her iki elinizle sıkıca kavrayın ve kollarınızı geri tepme kuvvetlerine dayanacak Şek.de konumlandırın. Bedeninizi disk ile aynı hizada değil, diskin herhangi bir yanında konumlandırın. Geri tepme bıçkının arkaya doğru fırlamasına yol açabilir, ancak uygun önlemler alınırsa, geri tepme kuvvetleri operatör tarafından kontrol edilebilir. b ) Diskin dönüşü engellendiğinde ya da herhangi bir nedenle kesime ara vermek gerektiğinde tetiği serbest bırakın ve disk tamamen duruncaya kadar üniteyi malzeme içinde hareketsiz tutun. Asla üniteyi iş parçasından çıkarmaya çalışmayın ya da disk hareket ederken üniteyi geri çekmeyin yoksa geri tepme olabilir. Diskin engellenme nedenlerini ortadan kaldırmak için inceleme yapın ve düzeltici önlemler alın. c ) Bir bıçkıyı bir çalışma parçası üzerinde yeniden başlattığınızda, bıçkı diskini kertikte ortalayın ve bıçkının dişlerinin malzemeye girmediğini kontrol edin. Disk dönüşü engelleniyorsa alet yeniden başlatılırken kalkınabilir ya da geri tepebilir. d ) Diskin dönüşünün engellenmesi ve geri tepme riskini en aza indirgemek için geniş panelleri destekleyin. Büyük paneller kendi ağırlıkları altında bükülme eğilimindedir. Destek her iki kenardan, kesim hattının yanında ve panelin kenarı yakınında panel altınayerleştirilmelidir. e ) Kör veya hasarlı diskler kullanmayın. Keskinleştirilmemiş veya uygun olmayan biçimde ayarlanmış diskler, aşırı sürtünme, diskin dönüşünün engellenmesi ve geri tepmeye neden olan dar kertik oluşturur. f ) Disk derinliği ve şev ayarlama kilitleme kolları, kesme yapılmadan önce sıkı ve sabit olmalıdır. Kesme sırasında disk ayarı kayarsa, bu diskin dönüşünün engellenmesi ve geri tepmeye yol açabilir. g ) Mevcut duvarlara veya diğer kör alanlara “saplama kesme” yaparken son derece dikkatli olun. Çıkıntılı disk, nesneleri geri tepmeye yol açacak Şek.de kesebili. Saplama tipi bıçkılar için güvenlik talimatları a ) Her kullanım öncesinde uygun kapanma için kılavuzu kontrol edin. Kılavuz serbest biçimde hareket etmiyorsa ve diski anında kuşatıyorsa, bıçkıyı çalıştırmayın. Kılavuzu asla, disk açıktayken kenetlemeyin veya bağlamayın. Bıçkı kazara düşürülürse, kılavuz eğilmiş olabilir. Kılavuzun serbestçe hareket ettiğini ve diske ya da başka bir parçaya herhangi bir açıda ve kesme derinliğinde dokunmadığını kontroledin. b ) Kılavuz geri dönüş yayının çalışmasını ve durumunu kontrol edin. Kılavuz ve yay düzgün çalışmıyorsa, kullanım öncesinde bakıma alınmalıdırlar. Hasarlı parçalar, yapışkan kalıntıları veya döküntü birikmesi nedeniyle kılavuz ağır biçimde çalışabilir. c ) Disk şev düzeyi 90° ayarlı değilken “saplama kesimi” yaptığınız zaman bıçkının kılavuz plakasının oynamayacağından emin olun. Yanlara kayan disk, dönüşü engelleyecek ve muhtemelen geri tepme yapacaktır. d ) Bıçkıyı tezgaha veya yere koymadan önce kılavuzun diski kapattığını daima gözlemleyin. Korumasız, dönen bir disk, bıçkının geri ilerlemesine ve yoluna ne çıkarsa kesmesine yol açacaktır. Düğme bırakıldıktan sonra, diskin durmasının ne kadar zaman aldığının farkında olun. Yarma bıçaklı tüm bıçkılar için ilave güvenlik talimatları a ) Kullanılmakta olan disk için uygun yarma bıçağını kullanın. Yarma bıçağının çalışması için, bu, diskin gövdesinden daha kalın, ancak diskin diş setinden daha ince olması gerekir. b ) Yarma bıçağını bu talimat el kitabında anlatıldığı Şek.de ayarlayın. Hatalı aralıklandırma, konumlandırma ve hizalama, yarma bıçağının geri tepmeyi önlemede etkisiz kalmasına yol açabilir. c ) Yarma bıçağının çalışması için, çalışma parçasına girmiş olması gerekir. Yarma bıçağı, kısa kesimler sırasında geri tepmeyi engelleme konusunda etkisizdir. d ) Yarma bıçağı eğilmişse, bıçkıyı çalıştırmayın. Hafif bir müdahale dahi, kılavuzun kapanma hızını yavaşlatabilir. Saplama tipi bıçkılar için ilave güvenlik talimatları

• Kulak koruyucu kullanın. Gürültüye maruz kalınması işitme kaybına neden olabilir.

• Bir toz maskesi takın. Toz parçacıklarına maruz kalma, nefes alma güçlüğü ve olası yaralanmaya yol açabilir.

• Önerilenden daha büyük veya küçük çapa sahip diskler kullanmayın. Uygun kesme kapasiteleri için, teknik verilere bakınız. Yalnızca bu el kitabında belirtilen ve EN 847-1 ile uyumlu diskleri kullanın.

• Asla aşındırıcı kesme çarkları kullanmayın. Diğer Tehlikeler Emniyet tedbirlerini düzenleyen yönetmeliğin uygulanmasına ve emniyet sağlayıcı aygıtların kullanılmasına rağmen, başka belirli risklerden kaçınılamaz. Bunlar:

• Sıçrayan parçacıklardan kaynaklanan yaralanmariski.

• Çalışma sırasında ısınan aksesuarlardan kaynaklanan yanıktehlikesi.

• Uzun süreli kullanımdan kaynaklanan yaralanmariski. Elektrik Güvenliği Elektrik motoru, sadece tek bir gerilim ile çalışacak şekilde ayarlanmıştır. Her zaman akü voltajının aletin üretim etiketinde138 TüRkçE belirlenmiş değerlere uyup uymadığını kontrol edin. Aynı zamanda şarj cıhazınızın voltajının ana şebeke voltajınızla aynı olduğundan eminolun. DeWALT şarj cihazınız EN60335 standardına uygun olarak çift yalıtımlıdır; bu nedenle, topraklama kablosuna gerekyoktur. Güç kablosu hasarlıysa, DeWALT yetkili servisinden temin edilebilen özel olarak hazırlanmış bir kabloyladeğiştirilmelidir. Uzatma Kablolarının Kullanımı Kesinlikle gerekli olmadıkça bir uzatma kablosu kullanılmamalıdır. Daima şarj cihazınızın elektrik girişine uygun (Teknik Özellikleri bölümüne bakın), onaylı bir uzatma kablosu kullanın. Minimum iletken boyutu 1mm

'dir; maksimum uzunluk 30 m’dir. Bir kablo makarası kullanırken, kabloyu daima sonuna kadaraçın.

BU TALİMATLARI SAKLAYIN

Şarj Cihazları DeWALT şarj cihazlarının ayara ihtiyacı yoktur ve olabildiğince kolay çalıştırılmak üzeretasarlanmışlardır. Tüm Akü Şarj Cihazları İçin Önemli Güvenlik Talimatları BU TALİMATLARI SAKLAYIN: Bu kılavuz uyumlu şarj cihazları hakkında önemli güvenlik ve çalıştırma talimatları içerir (Teknik Özellikleri bölümüne bakın).

• Şarj cihazını kullanmadan önce şarj cihazının, akünün ve üründe kullanılan akünün üzerindeki talimatları ve uyarıcı işaretleriokuyun.

UYARI: Elektrik çarpması tehlikesi. Şarj cihazının içine sıvı kaçmasına izin vermeyin. Elektrik çarpmasına nedenolabilir.

UYARI: Alet, 30mA akımı aşmayan akım kesici cihazla beraber kullanılmaya tavsiyeedilir.

DIKKAT: Yanma tehlikesi. Yaralanma riskini azaltmak için, yalnızca DeWALT şarj edilebilir akülerini şarj edin. Diğer akü tipleri patlayarak yaralanmanıza veya hasar meydana gelmesine yolaçabilir.

DİKKAT: Çocuklar, cihazla oynamalarını önlemek amacıyla kontrol altındatutulmalıdır. İKAZ: Belirli koşullar altında, şarj cihazı güç kaynağına takılıyken, şarj içindeki açık şarj kontakları yabancı maddeler tarafından kısa devre yapılabilir. Bunlarla sınırlı olmamak kaydıyla iletken nitelikteki çelik yünü, alüminyum folyo veya metal parçacık birikimi gibi yabancı maddeler şarj cihazının yuvalarından uzak tutulmalıdır. Yuvada akü yokken şarj cihazını daima güç kaynağından çıkarın. Şarj cihazının fişini temizlemeden önceçıkarın.

• Aküyü bu kılavuzdaki şarj cihazlarından başka cihazlarla şarj etmeye ÇALIŞMAYIN. Şarj cihazı ve akü özellikle birlikte çalışacak şekildetasarlanmıştır.

• Bu şarj cihazları DeWALT şarj edilebilir akülerini şarj etmekten başka kullanımlar için tasarlanmamıştır. Başka kullanımlar yangın veya elektrik çarpmasına yolaçabilir.

• Şarj cihazını yağmura veya kara maruzbırakmayın.

• Şarj cihazını fişten çıkarırken kablodan değil fişten tutarak çekin. Bu, elektrik fişine ve kablosuna hasar verilmesi riskiniazaltır.

• Kablonun üzerine basılmayacak, ortalıkta gezinmeyecek veya başka şekilde hasara ve gerginliğe maruz kalmayacak şekilde yerleştirildiğinden eminolun.

• Kesinlikle gerekli olmadıkça uzatma kablosu kullanmayın. Yanlış uzatma kablosu kullanımı yangın veya elektrik çarpmasına nedenolabilir.

• Şarj cihazının üzerine herhangi bir eşya koymayın veya şarj cihazını havalandırma deliklerini kapatıp aşırı iç sıcaklığa neden olabilecek yumuşak bir yüzeye yerleştirmeyin. Şarj cihazını herhangi bir ısı kaynağından uzaktaki bir yere koyun. Şarj cihazı muhafazanın üstündeki ve altındaki delikler aracılığıylahavalandırılır.

• Şarj cihazını hasarlı kordon veya fişle çalıştırmayın— bunları derhaldeğiştirin.

• Şarj cihazını sert bir darbe aldıysa, düştüyse veya herhangi bir şekilde hasar gördüyse çalıştırmayın. Yetkili bir servis merkezinegötürün.

• Şarj cihazını sökmeyin; servis veya onarım gerektiğinde yetkili bir servis merkezine götürün. Yanlış yeniden takma elektrik çarpmasına veya yangına yolaçabilir.

• Elektrik kablosu hasarlı ise, bir tehlike oluşmasını önlemek için üretici ya da yetkili Servis Merkezi tarafındandeğiştirilmelidir.

• Herhangi bir temizlik işlemi yapmadan önce şarj cihazının fişini prizden çekin. Bu, elektrik çarpması riskini azaltır. Aküyü çıkarmak bu riskiazaltmaz.

• ASLA 2 şarj cihazını bir arada bağlamayaçalışmayın.

• Şarj cihazı standart 230 V ev elektrik gücüyle çalışmak üzere tasarlanmıştır. Başka herhangi bir voltaj ile kullanmayı denemeyin. Bu araba şarj cihazı için geçerlideğildir. Bir Bataryanın Şarj Edilmesi (Şek. [Fig.] A)

1. Bataryayı takmadan önce şarj cihazını uygun prize takın.

şarj cihazına takın, bataryanın şarj cihazına tamamen oturduğundan emin olun. Devamlı yanıp sönen kırmızı (şarj) ışık, şarj işleminin başladığını gösterir.

3. Şarjın tamamlandığı, kırmızı ışığın sürekli yanmasıyla belirtilir.

Batarya tam olarak şarj edildikten sonra hemen kullanılabilir veya şarj cihazından bırakılabilir. Bataryayı şarj cihazından çıkarmak için, bataryanın üzerindeki batarya bırakma düğmesine

basın. nOT: Lityum iyon bataryalardan maksimum performans almak ve bataryaların kullanım ömrünü uzatmak için, ilk kullanım öncesinde tam olarak şarj edin. Şarj Cihazının Çalışması Bataryanın şarj durumu için aşağıdaki göstergelere bakın.139

Şarj ışıkları şarj edilmesi tamamen şarj oldu sıcak/soğuk akü gecikmesi*

• Bu işlem esnasında kırmızı ışık yanıp sönmeye devam edecek, fakat bir sarı ışık da yanacaktır. Akü uygun bir sıcaklığa ulaştığında, sarı ışık kapanacak ve şarj aleti şarj işlemine devam edecektir. Uyumlu şarj cihazı arızalı bir aküyü şarj etmeyecektir. Şarj cihazı, ışığı geri çevirerek veya paket ya da şarj sorunu yanıp sönme şablonunu görüntüleyerek akünün arızalı olduğunu gösterecektir. NOT: Bu aynı zamanda şarj cihazının arızalı olduğu anlamına da gelebilir. Şarj cihazı bir sorun gösteriyorsa, şarj cihazını ve akü takımını test edilmek üzere yetkili bir servis merkezine gönderin. Sıcak/Soğuk Paket Gecikmesi Şarj aleti çok sıcak veya çok soğuk bir batarya tespit ettiğinde, otomatik olarak Sıcak/Soğuk Gecikmesini başlatarak batarya uygun sıcaklığa gelene kadar şarjı durdurur. Şarj aleti sonrasında otomatik olarak şarj moduna geçer. Bu özellik maksimum batarya ömrünü garanti eder. Soğuk bir batarya sıcak bir bataryaya göre daha yavaş bir hızla şarj olacaktır. Akü takımı tüm şarj döngüsü boyunca daha yavaş bir hızda şarj olacaktır ve akü ısındığında bile maksimum şarj oranına geri dönmeyecektir. DCB118 şarj cihazında bataryayı soğutmak için tasarlanmış bir dahili fan bulunmaktadır. Bataryanın soğutulması gerektiğinde bu fan otomatik olarak devreye girecektir. Fan doğru şekilde çalışmıyorsa veya havalandırma yuvaları tıkanmışsa şarj cihazını kesinlikle kullanmayın. Şarj cihazının içerisine yabancı maddelerin girmesine izin vermeyin. Elektronik Koruma Sistemi XR Li-Ion cihazları aşırı yük, aşırı ısınma veya tamamen boşalmadan koruyacak bir Elektronik Koruma Sistemi ile birlikte tasarlanmıştır. Elektronik Koruma Sistemi devreye girerse alet otomatik olarak kapatılacaktır. Bu durum gerçekleşirse lityum iyon aküyü tamamen şarj olana dek bir şarj cihazının üzerine koyun. Duvara Montaj Bu şarj cihazları duvara monte edilebilir veya bir masa veya çalışma tezgahı üzerinde yukarı doğru durabilir şekilde tasarlanır. Duvara monte edilecekse şarj aletini bir elektrik prizinin yakınında veya bir köşe veya hava akımını engelleyebilecek diğer engellerden uzakta konumlandırın. Şarj cihazının arka tarafını montaj vidalarının duvar üzerindeki yerini belirlemek amacıyla şablon olarak kullanın. Şarj aletini (ayrıca satın alınan) en az 25,4mm uzunluğunda ve 7–9mm bir vida başı çapına sahip, ahşap üzerine vidalandığında vida başının açıkta olan kısmı yaklaşık 5,5mm optimal bir derinlik bırakacak şekilde vidalayarak monte edin. Şarj cihazının arkasındaki yuvaları vidaların açıkta olan kısımlarıyla hizalayın ve onları yuvalara tam olarak oturtun. Şarj Cihazı Temizlik Talimatları

UYARI: Elektrik çarpması tehlikesi. Temizlik öncesinde AC çıkışı bağlantısını kesin. Şarj cihazının dış yüzeyindeki kir ve yağ bir bez parçası yada metal olmayan bir fırça kullanılarak çıkarılabilir. Su veya temizlik solüsyonları kullanmayın. Aletin içine herhangi bir sıvının girmesine izin vermeyin; aletin herhangi bir parçasını bir sıvı içine daldırmayın. Akü Tüm Aküler İçin Önemli Güvenlik Talimatları Yedek aküleri sipariş ederken, katalog numarasını ve voltajı eklediğinizden emin olun. Akü, kutudan şarjı dolu olarak çıkmaz. Aküyü ve şarj cihazını kullanmadan önce, aşağıdaki güvenlik talimatlarını dikkatlice okuyun. Daha sonra belirtilen şarj işlemlerini uygulayın.

TÜM TALİMATLARI OKUYUN

• Aküyü yanıcı sıvılar, gazlar ve tozların bulunduğu yerler gibi yanıcı ortamlarda şarj etmeyin veya kullanmayın. Aküyü şarj cihazına takmak veya cihazdan çıkarmak toz veya dumanları tutuşturabilir.

• Aküyü şarj cihazının içine doğru zorlamayın. Akü kırılarak ciddi kişisel yaralanmaya neden olabileceğinden akünün üzerinde hiçbir şekilde uyumsuz bir şarj cihazına uydurmak için değişiklik yapmayın.

• Aküleri yalnızca DeWALT şarj cihazlarında şarj edin.

• Su veya diğer sıvıları sıçratmayın veya bunlara DALDIRMAYIN.

• Aleti ve aküyü sıcaklığın 40 °C’ye (105° F) ulaştığı veya bu sıcaklığı aştığı yerlerde (yazın dış barakalar veya metal binalar gibi) depolamayın veya kullanmayın.

• Önemli ölçüde hasarlı veya tamamen eskimiş olsa bile aküyü ateşe atmayın. Akü ateşe atılırsa patlayabilir. Lityum iyon aküler yanınca zehirli buharlar ve materyaller açığa çıkar.

• Akü içeriği cildinizle temas ederse, etkilenen alanı derhal yumuşak bir sabun ve suyla yıkayın. Akü sıvısı gözlerinize bulaşırsa, gözünüzü açık tutarak 15 dakika boyunca veya tahriş hissi geçene kadar suyla yıkayın. Tıbbi yardım gerekirse, akü elektroliti sıvı organik karbonatlar ve lityum tuzları karışımından oluşmaktadır.

• Açılan akü hücrelerinin içeriği solunum yolunu tahriş edebilir. Ortama temiz hava girmesini sağlayın. Belirtiler geçmezse tıbbi yardım alın.

UYARI: Yanık tehlikesi. Akü sıvısı kıvılcıma veya ateşe maruz kalırsa yanıcı olabilir.

UYARI: Aküyü hiçbir nedenle asla açmayın. Akünün muhafazası çatlarsa veya hasar görürse, şarj cihazına takmayın. Aküyü çarpmayın, düşürmeyin veya pakete hasar vermeyin. Sert bir darbe almış, düşmüş, çiğnenmiş veya herhangi bir şekilde hasar görmüş (örn. çiviyle delinmiş, çekiçle vurulmuş veya üzerine basılmış) bir aküyü veya şarj cihazını kullanmayın. Elektrik çarpmasına yol140

açabilir. Hasarlı aküler geri dönüşüm için servis merkezine gönderilmelidir.

UYARI: Yangın tehlikesi. Bataryayı metal nesnelerin batarya terminallerine değmeyecekleri şekilde saklayın veya taşıyın. Örneğin, bataryayı içerisinde gevşek çiviler, vidalar, anahtarlar vb. bulunan kayışlı taşıyıcı, cep, alet kutuları, ürün kiti kutuları, çekmece vb. içerisine koymayın.

DIKKAT: Aleti kullanmadığınız zaman, devrilme veya düşme tehlikesine yol açmayacağı dengeli bir yüzeye yan tarafının üzerine yerleştirin. Büyük akülere sahip bazı aletler akünün üzerinde dik durabilir, ancak bunlar kolayca devrilebilir Nakliyat

UYARI: Yangın tehlikesi. Batarya nakliyatında, batarya kutuplarının istemsiz şekilde iletken maddelerle temas ederek yangına sebep vermesi ihtimali vardır. Batarya nakliyatı yaparken, batarya kutuplarının iyi korunduğundan ve kutuplarla temas edip kısa devreye sebep olabilecek maddelerden iyi şekilde izole edildiğinden emin olun. DeWALT bataryalar, Tehlikeli Maddelerin Nakliyesi Hakkında BM Tavsiyeleri; Uluslararası Hava Taşımacılığı Birliği (IATA) Tehlikeli Madde Düzenlemeleri, Uluslararası Deniz Taşımacılığı Tehlikeli Madde (IMDG) Düzenlemeleri ve Uluslararası Karayoluyla Tehlikeli madde Taşıma Konulu Avrupa Anlaşması içeriklerinde belirtilen sektörel ve hukuki standartların tüm düzenlemeleriyle uyumludur. Lityum-iyon bataryalar, Tehlikeli Madde Taşımacılığı Kılavuzu Testleri ve Kriterleri Hakkındaki BM Tavsiyelerinin 38,3. bölümüne kadar test edilmiştir. Çoğu durumda bir DeWALT bataryanın nakliyesinin tam olarak düzenlenmiş bir Sınıf 9 Tehlikeli Maddeler kapsamında sınıflandırılması beklenir. Genelde sadece 100 Watt Saat (Wh) üzeri bir enerji değerine sahip bir lityum iyon bataryayı içeren taşıma işlemlerinin tam olarak düzenlenmiş bir Sınıf 9 Tehlikeli Maddeler kapsamında sınıflandırılarak yapılması gerekmektedir. Tüm lityum iyon bataryalarda ambalajın üzerinde Watt Saati değeri mevcuttur. Buna ilave olarak, düzenlemedeki karışıklıklar nedeniyle, DeWALT lityum iyon bataryaların Watt Saati değeri göz önünde bulundurulmaksızın havayolu kargosuyla tek başına taşınmasını önermez. Bataryası bulunan aletlerin (kombo setler) havayoluyla nakliyesi ancak bataryanın sahip olduğu Watt Saati değerinin 100 Watt Saatinden yüksek olmaması şartıyla yapılabilir. Nakliyat kapsam dışında da kalsa, tamamen düzenlenmiş de olsa, paketleme, etiketleme ve belgeleme gereklilikleri hakkındaki son düzenlemeleri takip etmek nakliyatçıların sorumluluğudur. Kılavuzun bu bölümünde bulunan bilgiler iyi niyetle yazılmıştır ve kılavuzun hazırlandığı tarih itibarıyla doğru olduğuna inanılmaktadır. Fakat, sözlü veya zımnen hiçbir garanti verilmemektedir. Gerçekleştirdiği işlemlerin geçerli düzenlemelerle uyumlu olduğundan emin olmak alıcının sorumluluğundadır. FLEXVOLT

Bataryanın Taşınması DeWALT FLEXVOLT

bataryanın iki farklı modu mevcuttur: ve Taşıma modunu kullanın. Kullanım Modu: FLEXVOLT

batarya tek başına olduğunda veya bir DeWALT 18V ürün içerisinde bulunduğunda, bir 18V batarya olarak çalışacaktır. FLEXVOLT

batarya 54V veya 108V (ika adet 54V batarya) ürün olduğunda, bir 54V batarya olarak çalışacaktır. Taşıma Modu: FLEXVOLT

bataryaya kapak takıldığında batarya taşıma modundadır. Taşıma için kapağı muhafaza edin. Taşıma modundayken pil dizileri, 3 bataryanın daha yüksek bir Watt saati (Wh) değerine sahip 1 bataryaya kıyasla daha düşük bir Watt saatiyle sonuçlanacak şekilde elektriksel olarak birbirinden ayrılır. Daha düşük bir Watt saati değerine sahip 3 bataryanın bu artan miktarı bataryanın daha yüksek bir Watt saati değerine sahip bataryaların tabi olduğu belirli taşımacılık düzenlemelerinden muaf olmasına neden olabilir. Örneğin, 3x36 Wh Kullanım ve taşıma modu etiket işareti örneği olarak belirtilen Transport (Taşıma) Wh değeri, her biri 36 Wh olan 3 bataryanın bulunduğu anlamına gelir. Use (Kullanım) Wh değeri ise 108Wh olarak belirtilebilir (1 batarya kasdedilir). Saklama Önerileri

1. En iyi saklama ortamı serin ve kuru, doğrudan güneş ışığı

almayan, aşırı sıcak ve soğuk olmayan yerlerdir. En uygun akü performansı ve ömrü için kullanımda değilken aküleri oda sıcaklığında saklayın.

2. Uzun süreli saklama için, en iyi sonuç için şarj cihazından

uzak serin, kuru bir yerde tamamen dolu bir akü saklamak için tavsiye edilir. NOT: Aküler tamamen şarj boşalmış halinde saklanmamalıdır. Akünün kullanılmadan önce yeniden şarj edilmesi gerekir. Şarj Cihazı ve Akü Üzerindeki Etiketler Bu kılavuzda kullanılan sembollere ilave olarak, şarj cihazı ve akü üzerinde bulunan etiketler aşağıdaki sembolleri belirtmektedir: Aletle çalışmaya başlamadan önce bu kılavuzu okuyun. Şarj süresi için Teknik Özellikleri bölümüne bakın. İletken nesnelerle temas etmeyin. Hasarlı aküleri şarj etmeyin.141 TüRkçE Suya maruz bırakmayın. Hasarlı kabloların hemen değiştirilmesini sağlayın. Sadece 4 ˚C ve 40 ˚C arasında şarj edin. Yalnızca kapalı alanda kullanım icindir. Aküleri cevremize gerekli ozeni gostererek atın. DeWALT aküler, yalnızca onlar için tasarlanmış olan DeWALT şarj cihazlarında şarj edin. DeWALT

aküleri haricindeki akülerin DeWALT şarj cihazlarıyla şarj edilmesi patlamalarına veya diğer tehlikeli durumların ortaya çıkmasına sebep olabilir. Aküyü ateşe atmayın. USE (KULLANIM) (taşıma başlığı olmadan). Örnek: Wh değeri108 Wh olarak belirtilir (108 Wh değerindeki 1 batarya). TRANSPORT (TAŞIMA) (dahili taşıma başlığı ile). Örnek: Wh değeri 3 x 36 Wh olarak belirtilir (36 Wh değerindeki 3batarya). Akü tipi DCS520 54 volt akülerleçalışır. Bu bataryalar kullanılmalıdır: DCB546. Daha fazla bilgi için Teknik Veriler bölümüne bakın. Ambalaj İçeriği Ambalaj, aşağıdaki parçaları içermektedir: 1 Saplama bıçkı 1 Altıgen anahtar 1 Li-İyon batarya (T1 modelleri) 2 Li-İyon bataryalar (T2 modelleri) 3 Li-İyon bataryalar (T3 modelleri) 1 Kullanım kılavuzu

• Alet, parçalar ve aksesuarlarda nakliye sırasında hasar oluşup oluşmadığını kontroledin.

• Çalıştırmadan önce bu kılavuzu iyice okuyup anlamak için zamanayırın. Alet Üzerindeki Etiketler Alet üzerinde, aşağıdaki uyarı sembolleri bulunmaktadır: Aletle çalışmaya başlamadan önce bu kılavuzu okuyun. Kulaklık takın. Koruyucu gözlük takın. Maksimum kesim derinliği Disk çapı Tarih Kodu Konumu (Şek. A) İmalat yılını da içeren Tarih Kodu

gövdeyebasılıdır. Örnek: 2016 XX XX İmalat Yılı Açıklama (Şek. A)

UYARI: Hiçbir zaman elektrikli aleti veya herhangi bir parçasını değiştirmeyin. Hasarla veya yaralanmaylasonuçlanabilir.

Ray ayarlama düğmeleri

Derinlik ayar düğmeleri

Batarya çıkarma düğmesi

Geri tepmeyi önleme düğmesi

Pil göstergesi Kullanim Amaci DCS520 dalma testere profesyonel amaçlı ahşap kesim işleri için tasarlanmıştır. Islak koşullarda veya yanıcı sıvı ya da gazların mevcut olduğu ortamlardakULLanMaYIn. Bu ağır iş saplama bıçkısı, profesyonel bir elektrikli alettir. Çocukların aleti ellemesine İZİn VERMEYİn. Bu alet deneyimsiz kullanıcılar tarafından kullanılırken nezaretedilmelidir.

• Bu ürün fiziksel ve zihinsel kapasitesinin yanı sıra algılama gücü azalmış olan veya yeterince deneyim ve bilgisi bulunmayan kişiler (çocuklar dahil) tarafından kullanılmak üzere üretilmemiştir. Bu tür kişiler ürünü ancak güvenliklerinden sorumlu bir kişi tarafından cihazın kullanımıyla ilgili talimatların verilmesi veya sürekli kontrol142 TüRkçE altında tutulması durumunda kullanabilir. Çocuklar, bu ürün ile kontrol altındatutulmalıdır.

UYARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve aküyü ayırın. Aletin yanlışlıkla çalıştırılması yaralanmaya nedenolabilir.

UYARI: Yalnızca DEWALT akü ve şarj cihazlarınıkullanın. Alete Akü Takma Ve Çıkartma (Şek. A) nOT: Akünün

tamamen şarjlı olduğundan eminolun. Bataryanın Alete Takılması

raylarla ŞekilA’da gösterildiği şekilde hizalayın.

2. Batarya tam olarak aletteki yerine oturana kadar kaydırın ve

yerine tam oturma sesini duyduğunuzdan emin olun. Bataryanın Aletten Çıkartılması

1. Serbest bırakma düğmesine

basın ve bataryayı sıkıca çekerek çıkartın.

2. Aküyü bu kılavuzun şarj cihazı kısmında açıklandığı gibi şarj

cihazınatakın. Akü Şarj Sevİyesİ Göstergesı (Şek. A) Bazı DeWALT aküler, aküde kalan şarj seviyesini gösteren üç yeşil LED ışından oluşan bir şarj seviyesi göstergesiniiçerir. Şarj seviyesi göstergesini çalıştırmak için gösterge düğmesine

basın ve basılı tutun . Üç yeşil LED ışığının bir kombinasyonu kalan şarj seviyesini gösterecek şekilde yanacaktır. Aküdeki şarj seviyesi kullanılabilir limitin altındayken, gösterge yanmaz ve akünün şarj edilmesigerekir. nOT: Bu gösterge sadece aküda kalan şarj seviyesini gösterir. Bu alet işlevini göstermez; ürün parçaları, sıcaklık ve son kullanıcı uygulamaya göre değişimetabidir. Şev ayarı (Şek. A) Şev açısı 0° ila 47° arasında ayarlanabilir.

1. Şev ayar topuzlarını

2. Gösterge, meyil kadranı

üzerinde istenen açıyı işaret edene kadar bıçkı segmanını

eğerek şev açısını ayarlayın.

3. Şev ayar topuzlarını

sıkıştırın. Testere Bıçağının Değiştirilmesi (Şek. A–C) nOT: Bıçağı değiştirmek için dış bıçak mahfazasını

çıkartmanız gerekmez.

2. Mil kilit düğmesine

3. Dalma tipi testereyi durana kadar aşağı bastırın (bıçak

durana kadar saat yönünde çevirin.

aşağıda tutun ve ön kolda

bulunan altıgen anahtarı kullanarak bıçağı kilit konumu bulunana kadar döndürün. nOT: Bıçak

şimdi kilitlenmiştir ve elle çevrilemez.

6. Çıkartmak istediğinizde bıçak sıkıştırma vidasını

saatin tersi yönde çevirmek için altıgen anahtarı kullanın.

ve kullanılmış bıçağı

çıkartın. Yeni bıçağı iç flanşın

üzerine yerleştirin.

ve bıçak sıkıştırma vidasını

değiştirin. Elle saat yönünde çevirin. nOT: Testere bıçağının ve dalma tipi testerenin dönüş yönü aynı OLMALIDIR.

9. Bıçak sıkıştırma vidasını altıgen anahtarı kullanarak iyice sıkın.

serbest bırakın ve durana kadar saat yönünde çevirin.

11. Dalma tipi testereyi üst konuma geri getirin.

12. Daldırma tetiğini

ileri ittirerek testereyi bıçak değiştirme modundan çıkartabilirsiniz. Yarma Bıçağını Ayarlama (Şek. A–C) Yarma bıçağını

doğru ayarlamak için Şekil C’ye bakın. Testere bıçağını değiştirdikten sonra ya da gerektiği zaman yarma bıçağının boşluğunu ayarlayın.

1. Testere Bıçağını Değiştirmeadımları 1-5’i izleyin.

2. Yarma bıçağı ayar vidasını

bir altıgen anahtar ile gevşetin ve yarma bıçağını Şekil C’de gösterilen biçimde ayarlayın.

3. Yarma bıçağı ayar vidasını

durana kadar saatin tersi yönde çevirin.

5. Dalma tipi testereyi üst konuma geri getirin.

6. Daldırma tetiğini

ileri ittirerek testereyi bıçak değiştirme modundan çıkartabilirsiniz. Kesim derinliğinin ayarlanması (Şek. D) Kesme derinliği, kılavuz rayı takılı olmadığında 0 – 59 mm olarak, kılavuz rayı takılı olduğunda ise: 0 – 55 mm olarak ayarlanabilir.

1. Derinlik ayar topuzunu

gevşetin ve doğru kesme derinliğini elde etmek için işaretleyiciyi hareket ettirin.

sıkın. nOT: Optimal sonuçlar için, bıçkı bıçağının, çalışma parçasına yaklaşık 3 mm girmesine izin verin (Şek.D). KULLANMA Kullanma Talimatları

UYARI: Güvenlik talimatlarına ve geçerli yönetmeliklere daimauyun.

UYARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve aküyü ayırın. Aletin yanlışlıkla çalıştırılması yaralanmaya nedenolabilir. Uygun El Pozisyonu (Şek. E)

UYARI: Ciddi yaralanma riskini azaltmak için, DAİMA şekilde gösterilen uygun el pozisyonunukullanın.

UYARI: Ciddi yaralanma riskini azaltmak için, ani tepki ihtimaline karşı aleti DAİMA sıkıcatutun. Doğru el pozisyonu bir el ön tutamak üzerinde

, diğer el ana tutamak

üzerinde olacak şekildedir.143 TüRkçE Açma ve Kapama (Şek. A) Saplama bıçkısını açmak için açık/kapalı

düğmesine basın. Aleti Yönlendirme (Şek. A, E, F)

• DAIMA çalışma parçasını, bıçkı yapılırken hareket edemeyeceği Şek.de sabitleyin.

• DAIMA makineyi ileri itin. ASLA makineyi size doğruçekmeyin.

• DAIMA saplama bıçkısını iki elle kullanın. Bir elinizi ana tutamağa koyun

ve diğer elinizi de ön tutamağa koyun

(Şek.E’te gösterildiği gibi).

• HER ZAMAN rayı, kesilen parçaya tutturmak için gibi kelepçe kullanın.

• Testereyi doğru bir Şek.de yönlendirmek için uygun el konumunu kullanın.

0° ve 47° kesimler için kesme hattını görüntüler (kılavuz rayı olmadığında).

• Disk konumu göstergesi

tam saplama için disk konumunu gösterir.

• Optimum sonuçlar için, çalışma parçasının altınıkelepçeleyin. Kesme

1. Makineyi testere tabanının ön kısmı

iş parçasına oturacak şekilde yerleştirin.

2. Daldırma tetiğini

ileri ittirin, ardından testereyi açmak için açma/kapama düğmesine

3. Kesim derinliğini ayarlamak için testereyi aşağıya bastırın ve

onu kesim yönünde ileri doğru ittirin. SAPLAMA KESIMLERI

UYARI: Geri tepmelerden kaçınmak için, saplama kesimi yapılırken aşağıdaki talimatlara UYULMALIDIR:

• Makineyi kılavuz rayının üzerine yerleştirin ve geri tepme önleyici topuzu

saatin tersi yönünde çevirerek serbest bırakın.

• Makineyi açın ve bıçkıyı ayarlanan kesim derinliğine doğru yavaşça bastırın ve kesme yönünde ileri doğru itin. Kesme göstergeleri

maksimum kesme derinliğinde ve kılavuz rayı kullanılarak bıçkının tam ön ve tam arka kesme noktalarını (çap 165 mm) gösterir.

• Saplama kesimi sırasında geri tepme oluşmuşsa, bunu raydan serbest bırakmak için geri tepme önleyici topuzu

saat yönünün tersine çevirin.

• Saplama kesimini bitirdiğinizde, geri tepme önleyici topuzunu

saat yönünde kilitleme konumunaçevirin. Kılavuz Ray Sistemi (Şek. A, F) Farklı uzunluklarda mevcut olan kılavuz rayları

, hassas, temiz kesimlere imkan vermekte ve aynı anda çalışma yüzeyini hasara karşı korumaktadır karşı korumaktadır. İlave aksesuarlarla birlikte, tam açılı kesimler, gönyesinde kesimler ve bağlantı işleri, kılavuz rayı sistemi ile tamamlanabilir. Çalışma parçasını kelepçelerle sabitlemek, sağlam bir tutuş ve emniyetli çalışma sağlar. Dalma tipi testerenin kılavuz boşluğu, en iyi kesim sonuçları için çok küçük olmalıdır ve iki ray ayarlama düğmesi

1. Mesafeyi ayarlamak için ray ayar düğmelerinin

içerisindeki vidayı serbest bırakın.

2. Testere ray üzerinde kilitlenene kadar düğmeyi ayarlayın.

3. Testere kolayca kayana kadar düğmeyi geri döndürün.

4. Ray ayar düğmesini bulunduğu konumda tutun ve vidayı

yeniden kilitleyin. nOT: DaİMa diğer raylarla kullanım için sistemi yenidenayarlayın. Kıymık Önleme Siperi (Şek. G, H) Kılavuz rayda

ilk kullanım öncesinde testereye uyarlanması gereken bir kıymık önleme siperi

bulunmaktadır. Kıymık önleme siperi

tüm köşelerine yerleştirilmiştir Şekil G). Kıymık önleme siperinin amacı, kesim esnasında iş parçasının kesilen yerlerinde oluşan kıymıkları azaltarak kesim hattının kullanıcı tarafından rahatça görülebilmesini sağlamaktır. ÖnEMLİ: Kıymık önleme siperiyle kesim öncesinde DaİMa Kılavuz Ray Sistemi talimatlarını okuyun ve takip edin!

1. Dalma tipi testerenin hızını 7. seviyeye ayarlayın.

bir hurda ahşap parçasının üzerine yerleştirin. Bir kıskaç kullanarak kılavuz rayın iş parçasına sıkıca oturduğundan emin olun. Bu hatasız kesim sağlayacaktır.

3. Dalma tipi testereyi 5 mm kesim derinliğine ayarlayın.

4. Testereyi kılavuz kızağın arka ucuna yerleştirin.

5. Testereyi açın, ayarlanan kesim derinliğinde bastırın ve

kıymık önleme siperini

boylu boyunca tek bir sürekli hareketle kesin. Kıymık önleme siperini kenarı şimdi tam olarak bıçağın kesim kenarına karşılık gelir. Kıymık önleme siperini kılavuz rayın diğer tarafında da ince ayarlamak için testereyi raydan çıkarın ve rayı 180° döndürün. 1 ve 4 arası adımları tekrarlayın. nOT: İstenirse kıymık siperi 45° açıya getirilip 1 ve 4 arası adımlar tekrarlanabilir. Bu sayede rayın bir tarafı paralel kesimler için, diğer tarafı ise 45° açılı kesimler için uyarlanmış olur (Şekil H). nOT: Eğer kıymık önleme siperi her iki tarafta da paralel kesim için ince ayarlanmışsa, birim açılandırıldığında bıçak kıymık önleme siperinin kesitinde doğru şekilde ilerlemez. Bunun nedeni, birim açısının pivot noktasının sabit olmamasıdır ve birim açılandırıldığında bıçak dışarı çıkar.

UYARI: Yaralanma riskini azaltmak için, kılavuz rayını

HER ZAMAN bir kelepçe ile sabitleştirin. Hız ayarlaması (Şek. A) Hız çarkı

kullanılarak bu hız 2500 ve 4200/dak arasında ayarlanabilir. Böylelikle kesme hızını çalışılan malzemeye144 TüRkçE ayarlayabilirsiniz. Malzeme türü ve hız aralıkları için aşağıdaki tabloya bakın. Kesilecek Malzemenin Tipi Hız Aralığı Masif ahşap (sert, yumuşak) 3–7 Sunta 4–7 Laminatlı ahşap, kalas, cilalı ve kaplamalı tahtalar 2–7 Kağıt ve karton 1–3 Kapı kesme (Şek. I)

1. Saplama bıçkısını, dış kılavuz

temiz, düz bir döşeme üzerinde olacak şekilde yerleştirin.

2. Kapının ön tarafı ile pateni

ayarlanan derinlik durdurmasına karşı bastırın. Toz çıkarma (Şek. A)

UYARI: Toz soluma riski. Yaralanmaları azaltmak için, HER ZAMAN onaylı bir maske takın. Aletiniz bir toz çıkartma çıkışına

sahiptir. Toz Emme Adaptörü aleti, AirLockô sistemi (DWV9000-XJ) veya standart 35mm toz emme takımı kullanarak harici bir toz emiciye bağlamanızı sağlar.

UYARI: Ağaç kesimi sırasında HER ZAMAN, yürürlükte olan toz emme yönergeleriyle uyumlu toz emme sistemi kullanın. Kullanılan çoğu elektrikli süpürgelerin boruları toz çıkışına doğrudan takılmaya uygundur. BAKIM DeWALT elektrikli aletiniz minimum bakımla uzun bir süre çalışacak şekilde tasarlanmıştır. Kesintisiz olarak memnuniyet verici bir şekilde çalışması gerekli özenin gösterilmesine ve düzenli temizliğebağlıdır.

UYARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve aküyü ayırın. Aletin yanlışlıkla çalıştırılması yaralanmaya nedenolabilir. Şarj cihazı ve akü bakım geriktirmezler. Yağlama Elektrikli aletiniz ek bir yağlamagerektirmemektedir. Temizleme

UYARI: Havalandırma deliklerinde ve etrafında toz toplanması halinde bu tozu ve kiri kuru hava kullanarak ana gövdeden uzaklaştırın. Bu işlemi gerçekleştirirken onaylı bir göz koruması ve onaylı toz maskesitakın.

UYARI: Aletin metalik olmayan parçalarını temizlemek için asla çözücü veya başka sert kimyasal kullanmayın. Bu kimyasallar bu parçalarda kullanılan malzemeleri güçsüzleştirir. Yalnızca su ve yumuşak sabunla nemlendirilmiş bir bez kullanın. Aletin içine herhangi bir sıvının girmesine izin vermeyin; aletin herhangi bir parçasını bir sıvı içinedaldırmayın. İlave Aksesuarlar

UYARI: DeWALT tarafından tedarik veya tavsiye edilenlerin dışındaki aksesuarlar bu ürün üzerinde test edilmediğinden, söz konusu aksesuarların bu aletle birlikte kullanılması tehlikeli olabilir. Yaralanma riskini azaltmak için bu ürünle birlikte sadece DeWALT tarafından tavsiye edilen aksesuarlarkullanılmalıdır. Uygun aksesuarlarla ilgili daha fazla bilgi almak için satış noktalarıylagörüşün. Çevrenin Korunması Ayrı toplama. Bu işaretlenmiş simgeyle ürün ve piller normal evsel atıklarla birlikte çöpe atılmamalıdır. Bazı malzemeleri içeren ürün ve piller geri dönüştürülebilir veya geri kazanılabilir, bu da bazı hammaddeler için talebi azaltabilir. Lütfen elektrikli ürünleri ve pilleri yerel yasal mevzuata uygun şekilde geri dönüşüme tabi tutun. Daha ayrıntılı bilgiler www.2helpU.com adresinde mevcuttur Şarj Edilebilir Aküler Bu uzun ömürlü akü, daha önce kolayca yapılan işlerde yeterince güç üretemeyecek duruma geldiğinde şarj edilmelidir. Teknik ömürlerinin sonunda, aküleri çevremize gerekli özeni göstererek atın:

• Aküyü bitene kadar aleti çalıştırın, sonra aletten çıkartın.

• Lityum İyon hücreler geri dönüştürülebilir. Bunları yetkili servise veya yerel toplama merkezine teslim edin. Toplanan aküler geri dönüştürülecek veya uygun şekilde atılacaktır.145
