MANUALE UTENTE DCS520T2RQW DEWALT

18/54 Capacità Ah 6,0/2,0 Peso kg 1,05 Caricabatteria DCB118 Tensione di rete V

Tipo batterie 18/54 Li-Ion Tempo di caricamento approssimativo dei pacchi batteria min 22 (1,3 Ah) 22 (1,5 Ah) 30 (2,0 Ah) 45 (3,0 Ah) 60 (4,0 Ah) 75 (5,0 Ah) 60 (6,0 Ah) Peso kg 0,66 Il caricabatterie DCB118 accetta pacchi batteria da 18V Li-Ion XR e XRFLEXVOLT

(DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185 e DCB546). Fusibili: Europa Utensili a 230 V 10 A, rete elettrica Dichiarazione di conformità CE Direttiva Macchine Sega circolare cordless DCS520 DeWALT dichiara che i prodotti qui descritti nei Dati tecnici sono conformi alle normative: 2006/42/CE, EN60745-1:2009+A11:2010, EN60745-2-5:2010. Questi prodotti sono anche conformi alla Direttiva 2014/30/ UE e 2011/65/UE. Per ulteriori informazioni, contattare DeWALT

all’indirizzo seguente o vedere sul retro delmanuale. Il firmatario è responsabile della compilazione del documento tecnico e rende questa dichiarazione per conto di DeWALT

Markus Rompel Direttore Progettazione DeWALT , Richard-Klinger-Strase 11, D-65510, Idstein, Germania

AVVERTENZA: per ridurre il rischio di lesioni, leggere attentamente il manuale diistruzioni. Congratulazioni! Per aver scelto un apparato DeWALT . Gli anni di esperienza, lo sviluppo e l’innovazione meticolosi del prodotto fanno di DeWALT uno dei partner più affidabili per gli utilizzatori di apparati elettriciprofessionali. Dati Tecnici DCS520 Tensione V

2500–4200 Diametro lama mm 165 Profondità di taglio massima 90° (senza guida di scorrimento) 90° (con guida di scorrimento)

Alesatura lama mm 20 Regolazione dell‘angolo di inclinazione 47° Peso (senza blocco batteria) kg 4,7 Valori di rumorosità e valori di vibrazione (somma vettore triassiale) secondo EN60745-2-5

(livello pressione sonora delle emissioni) dB(A) 82,2

(livello potenza sonora) dB(A) 93,2 K (incertezza per il livello sonoro dato) dB(A) 2,9 Valore di emissione delle vibrazioni a

1,1 Incertezza K = m/s

1,5 Il livello di emissione di vibrazioni indicato in questo foglio informativo è stato misurato in base al test standard indicato nella normativa EN60745 e può essere utilizzato per confrontare vari apparati fra di loro. Può essere utilizzato per una valutazione preliminare dell’esposizione.

AVVERTENZA: il livello di emissioni delle vibrazioni riportato è relativo alle applicazioni principali dell’apparato. Tuttavia, se l’apparato viene utilizzato per applicazioni diverse, con diversi accessori, o non riceve adeguata manutenzione, il valore delle emissioni di vibrazioni può essere differente. Ciò potrebbe aumentare sensibilmente il livello di esposizione durante il periodo di utilizzocomplessivo. Una stima del livello di esposizione alle vibrazioni deve anche considerare i momenti in cui l’apparato è spento o quando è acceso ma non viene utilizzato. Ciò potrebbe ridurre sensibilmente il livello di esposizione durante il periodo di utilizzocomplessivo. È necessario identificare ulteriori misure di sicurezza per proteggere l’operatore dagli effetti delle vibrazioni. Per esempio: eseguire una manutenzione adeguata

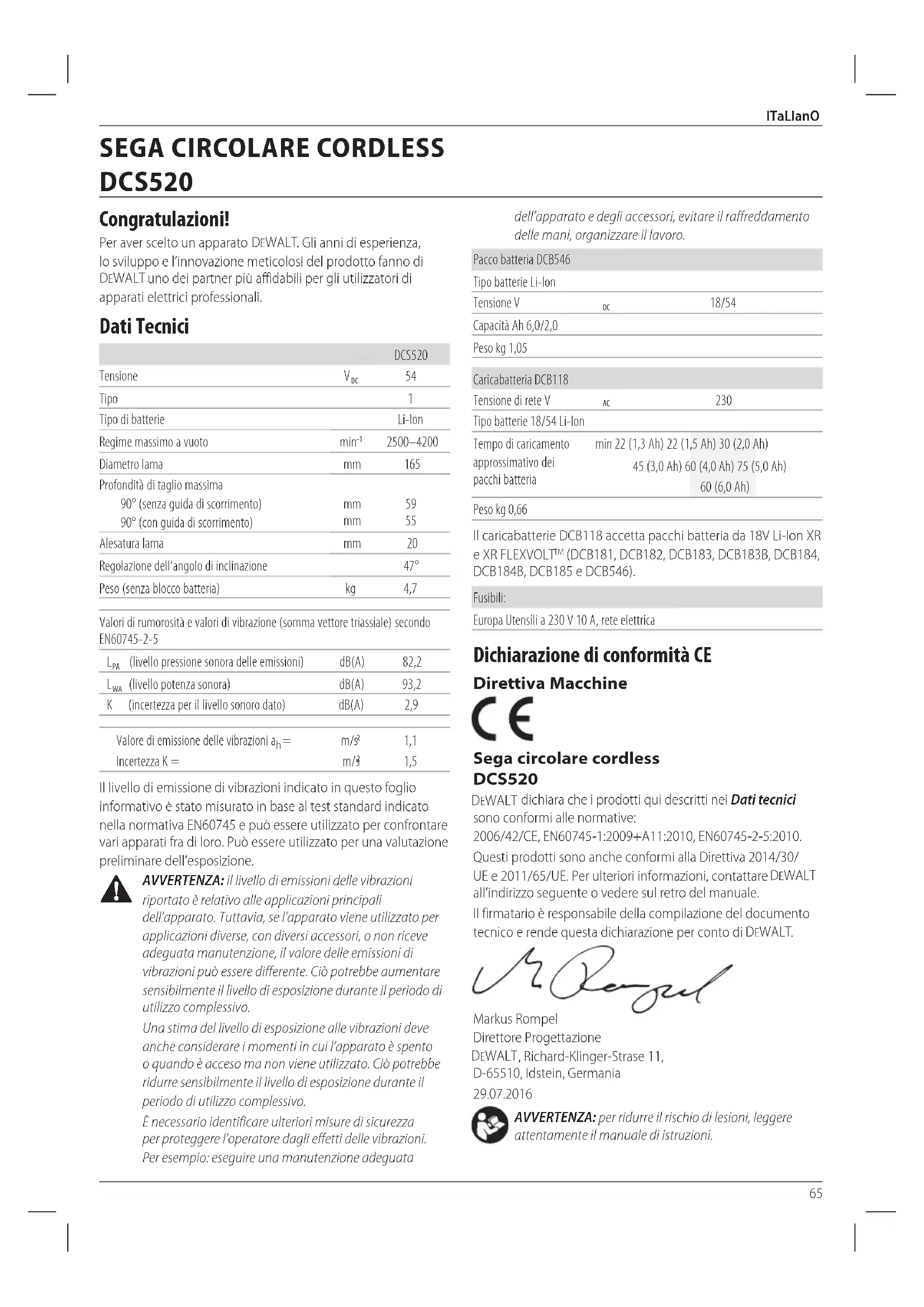

SEGA CIRCOLARE CORDLESS

DCS520 Italiano (tradotto dalle istruzioni originali)66 ITaLIanO Definizioni: linee guida per la sicurezza Le definizioni seguenti descrivono il livello di criticità di ciascuna indicazione. Leggere il manuale e prestare attenzione ai seguentisimboli.

PERICOLO: indica una situazione di pericolo imminente che, se non viene evitata, provoca il decesso o lesioni personaligravi.

AVVERTENZA: indica una situazione potenzialmente pericolosa che, se non viene evitata, può provocare il decesso o lesioni personaligravi.

ATTENZIONE: indica una situazione potenzialmente pericolosa che, se non viene evitata, può provocare lesioni personali di entità lieve omoderata. AVVISO: indica una situazione non in grado di causare lesioni personali ma che, se non evitata, potrebbe provocare dannimateriali.

Segnala il pericolo di scosseelettriche.

Segnala rischio diincendi. Avvertenze generali di sicurezza per apparati elettrici

AVVERTENZA: leggere attentamente tutte le avvertenze e le istruzioni. La mancata osservanza delle istruzioni seguenti può causare scossa elettrica, incendio e/o gravi lesionipersonali.

Il termine “apparato elettrico” utilizzato nelle avvertenze fa riferimento sia agli apparati alimentati a corrente (con cavo elettrico), sia a quelli a batteria (senza cavo).

1) Sicurezza Dell’area di Lavoro

a ) Mantenere l’area di lavoro pulita e ben illuminata. Gli ambienti disordinati o scarsamente illuminati favoriscono gliincidenti. b ) Non azionare gli apparati in ambienti con atmosfera esplosiva, come quelli in presenza di liquidi, gas o polveri infiammabili. Gli apparati elettrici creano scintille che possono incendiare le polveri o ifumi. c ) Durante l’uso di un apparato elettrico, tenere lontani i bambini e chiunque si trovi nelle vicinanze. Le distrazioni possono provocare la perdita dicontrollo.

2) Sicurezza Elettrica

a ) Le spine dell’apparato elettrico devono essere adatte alla presa di alimentazione. Non modificare la spina in alcun modo. Non collegare un adattatore alla spina di un apparato elettrico dotato di scarico a terra. Per ridurre il rischio di scossa elettrica evitare di modificare le spine e utilizzare sempre le preseappropriate. b ) Evitare il contatto con superfici collegate con la terra, quali tubature, termosifoni, fornelli e frigoriferi. Se il proprio corpo è collegato con la terra, il rischio di scossa elettricaaumenta. c ) Non esporre gli apparati elettrici alla pioggia o all’umidità. Se l’acqua entra nell’apparato elettrico aumenta il rischio di scossaelettrica. d ) Non utilizzare il cavo elettrico in modo improprio. Non utilizzare mai il cavo per spostare, tirare o scollegare l’apparato elettrico. Tenere il cavo elettrico lontano da fonti di calore, olio, bordi taglienti o parti in movimento. Se il cavo è danneggiato o impigliato, il rischio di scossa elettricaaumenta. e ) Quando l’apparato elettrico viene impiegato all’aperto, utilizzare unicamente cavi di prolunga previsti per esterni. L’uso di un cavo elettrico adatto ad ambienti esterni riduce il rischio di scossaelettrica. f ) Se è non è possibile evitare l’uso di un apparato elettrico in ambienti umidi, usare una fonte di corrente protetta da un interruttore differenziale (salvavita). L’uso di un interruttore differenziale riduce il rischio di scossaelettrica.

3) Sicurezza Personale

a ) Quando si utilizza un apparato elettrico evitare di distrarsi. Prestare attenzione a quello che si sta facendo e utilizzare il buon senso. Non utilizzare l’apparato elettrico quando si è stanchi o sotto l’effetto di droghe, alcool o medicinali. Un solo attimo di distrazione durante l’uso di tali apparati potrebbe provocare gravi lesionipersonali. b ) Indossare abbigliamento di protezione adeguato. Utilizzare sempre protezioni oculari. L’uso di abbigliamento di protezione quali mascherine antipolvere, scarpe antinfortunistiche antiscivolo, caschi di sicurezza o protezioni uditive, in condizioni opportune consente di ridurre le lesionipersonali. c ) Evitare avvii involontari. Assicurarsi che l’interruttore sia in posizione di spento prima inserire l’alimentazione elettrica e/o il blocco batteria e prima di afferrare o trasportare l’apparato. Il trasporto di apparati elettrici tenendo il dito sull’interruttore o quando sono collegati alla rete elettrica con l’interruttore nella posizione di acceso provocaincidenti. d ) Prima di accendere l’apparato elettrico, rimuovere eventuali chiavi o utensili di regolazione. Un utensile di regolazione o una chiave fissati su una parte rotante dell’apparato elettrico possono provocare lesionipersonali. e ) Non sporgersi. Mantenere sempre una buona stabilità al suolo ed equilibrio. Ciò consente un migliore controllo dell’apparato nelle situazioniimpreviste. f ) Indossare vestiario adeguato. Non indossare abiti lenti o gioielli. Tenere capelli, vestiti e guanti lontano dalle parti in movimento. Abiti lenti, gioielli o capelli lunghi possono impigliarsi nelle parti inmovimento. g ) Se i dispositivi sono forniti di collegamento con l’attrezzatura di aspirazione e raccolta delle polveri, assicurarsi che siano collegati e utilizzati67 ITaLIanO correttamente. La raccolta delle polveri può ridurre i pericoli legati a questeultime.

4) Uso e Manutenzione Dell’apparato

Elettrico a ) Non forzare l’apparato. Utilizzare un apparato adatto al lavoro da eseguire. L’apparato lavora meglio e con maggior sicurezza se utilizzato secondo quanto è statoprevisto. b ) Non utilizzare l’apparato se l’interruttore non permette l’accensione o lo spegnimento. Qualsiasi apparato elettrico che non possa essere controllato tramite l’interruttore è pericoloso e deve essereriparato. c ) Staccare la spina dall’alimentazione elettrica e/o il blocco batteria dell’apparato elettrico prima di effettuare qualsiasi tipo di regolazione, prima di cambiare gli accessori o di riporlo. Queste misure di sicurezza preventive riducono il rischio di azionare l’apparatoaccidentalmente. d ) Riporre gli apparati non utilizzati fuori dalla portata dei bambini ed evitarne l’uso da parte di persone che hanno poca familiarità con l’apparato elettrico e con le presenti istruzioni. Gli apparati elettrici sono pericolosi in mano a personeinesperte. e ) Eseguire una manutenzione adeguata degli apparati elettrici. Verificare il cattivo allineamento e inceppamento di parti mobili, la rottura di componenti e ogni altra condizione che possa influire sul funzionamento degli apparati. Se danneggiato, far riparare l’apparato elettrico prima dell’uso. Molti incidenti sono provocati da apparati elettrici su cui non è stata effettuata la correttamanutenzione. f ) Tenere gli utensili da taglio affilati e puliti. La manutenzione corretta degli utensili da taglio con bordi affilati riduce le probabilità di inceppamento e ne facilita ilcontrollo. g ) Utilizzare l’apparato elettrico, gli accessori, le punte ecc., rispettando le presenti istruzioni e tenendo in considerazione le condizioni di funzionamento e il lavoro da eseguire. L’utilizzo dell’apparato elettrico per impieghi diversi da quelli previsti può provocare situazioni dipericolo.

5) Uso e Manutenzione Della Batteria

a ) Ricaricare l’apparato esclusivamente con il caricabatteria specificato dal produttore. Un caricabatteria adatto a un determinato tipo di batteria può provocare il rischio di incendio se utilizzato con un pacco batteriadifferente. b ) Gli apparati elettrici vanno usati esclusivamente con i pacchi batteria specificatamente indicati. L’utilizzo di ogni altro pacco batteria crea rischio di lesioni e d’incendio. c ) Se il pacco batteria non è utilizzato tenerlo lontano da oggetti di metallo come fermagli, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che possono provocare un contatto dei terminali. Il corto circuito dei terminali della batteria può provocare ustioni o unincendio. d ) In condizioni di uso eccessivo è possibile che la batteria espella del liquido; evitarne il contatto. In caso di contatto, sciacquare abbondantemente con acqua. Se il liquido viene a contatto con gli occhi, consultare un medico Il liquido emesso dalla batteria può causare irritazioni oustioni.

a ) L’apparato elettrico deve essere riparato da personale qualificato,che utilizzi ricambi originali identici alle parti da sostituire. In questo modo viene garantita la sicurezza dell’apparatoelettrico. Ulteriori regole specifiche per la sicurezza Istruzioni di sicurezza per tutti i tipi di seghe a ) PERICOLO: tenere le mani lontane dalla parte da tagliare e dalla lama. Tenere una mano sull’impugnatura ausiliaria o sull’alloggiamento del motore. Se entrambe le mani tengono la sega, non possono essere tagliate dalla lama. b ) Non toccare sotto il pezzo da tagliare. La cuffia di protezione non protegge dalla lama sotto il pezzo. c ) Regolare la profondità di taglio in base allo spessore del pezzo da lavorare. Sotto il pezzo non dovrebbero essere visibili i denti interi. d ) Non tenere mai il pezzo da tagliare tra le mani o sulle gambe. Fissare il pezzo da tagliare su una piattaforma stabile. È importante disporre il pezzo da tagliare in modo corretto per ridurre al minimo l’esposizione del corpo, il blocco della lama o la perdita di controllo. e ) Tenere l’elettroutensile da superfici di presa isolate quando viene effettuata un’operazione in cui l’utensile di taglio può venire a contatto con cavi nascosti. Il contatto con un cavo “in tensione” scoperto metterà “in tensione” anche le parti metalliche dell’elettroutensile e potrebbe causare uno shock elettrico all’operatore. f ) Durante la segatura, usare sempre una barra di appoggio o una barra guida. In questo modo è possibile rendere più preciso il taglio e ridurre la probabilità di blocco della lama. g ) Usare sempre lame con fori di dimensione e forma corrette (a rombo o circolari). Le lame non adatte al pezzo di montaggio della sega segheranno in modo irregolare, causando perdita di controllo. h ) Non usare mai rondelle o bulloni danneggiati o non idonei. Le rondelle e il bullone della lama sono stati ideati appositamente per la sega, per ottime prestazioni e sicurezza di utilizzo.68 ITaLIanO Cause e prevenzione dei contraccolpi

• Il contraccolpo è una reazione improvvisa a una lama schiacciata, bloccata o allineata male che causa il sollevamento della sega senza controllo dal pezzo lavorato e lo spostamento verso l’operatore;

• Quando la lama viene schiacciata o bloccata dalla fine del taglio, essa si blocca e la reazione del motore proietta rapidamente l’unità verso l’operatore;

• Se la lama si distorce o non è più allineata al taglio, i denti sul filo posteriore della lama possono conficcarsi nel dorso del legno causando la fuoriuscita della lama dal taglio e il suo spostamento verso l’operatore. Il contraccolpo è la conseguenza di un utilizzo scorretto della sega e/o di procedure o condizioni di lavoro non adatte, e può essere evitato prendendo le seguenti precauzioni: a ) Tenere sempre la sega con entrambe le mani e con una presa salda e posizionare le braccia in modo da resistere alla forza del contraccolpo. Posizionarsi lateralmente alla lama, non in linea con la lama. Il contraccolpo potrebbe causare lo scatto all’indietro della sega, ma la sua forza può essere controllata dall’operatore, se vengono adottate le adeguate precauzioni. b ) Quando la lama è bloccata o quando un taglio viene interrotto per qualsiasi motivo, rilasciare l’interruttore e tenere la sega immobile nel materiale lavorato fino al completo arresto della lama. Non tentare mai di rimuovere la sega dal materiale lavorato o di estrarla mentre la lama è ancora in movimento. In caso contrario potrebbe verificarsi un contraccolpo. Individuare e adottare le misure necessarie per eliminare la causa del blocco della lama. c ) Quando si deve riavviare la sega nel materiale lavorato, centrare la lama nel taglio e controllare che i denti non siano inseriti nel materiale. Se la lama è bloccata, quando l’utensile viene riavviato può sollevarsi dal pezzo da lavorare o causare contraccolpi. d ) Per ridurre al minimo il rischio di schiacciamento della lama e contraccolpi, usare pannelli grandi. I pannelli più ampi infatti tendono ad insaccarsi sotto il loro stesso peso. Occorre inserire dei sostegni sotto il pannello, su entrambi i lati, vicino alla linea di taglio e al bordo del pannello stesso. e ) Non utilizzare lame non affilate o danneggiate. Lame non affilate o montate in modo errato formano tagli stretti che comportano un’eccessiva frizione, il blocco della lama e contraccolpi. f ) Le leve di arresto della regolazione della profondità della lama e dell’inclinazione devono essere strette e fissate prima di effettuare il taglio. Se la regolazione della lama si modifica durante il taglio, potrebbe causare un blocco e un contraccolpo. g ) Prestare molta attenzione quando si effettua un “taglio a tuffo” in pareti esistenti o altre intercapedini. La lama sporgente potrebbe tagliare oggetti che possono causare un contraccolpo. Istruzioni di sicurezza per seghe circolari a ) Prima di ogni utilizzo, controllare che la cuffia di protezione si chiuda adeguatamente. Non utilizzare la sega se la cuffia di protezione non si muove liberamente e non racchiude la lama all’istante. Mai stringere o fissare la cuffia di protezione con la lama scoperta. Se la sega sfugge accidentalmente, la cuffia di protezione potrebbe piegarsi. Verificare che la cuffia di protezione si muova liberamente e non tocchi la lama o altre parti, in tutti gli angoli e le profondità di taglio. b ) Controllare il funzionamento e la condizione della molla di richiamo della cuffia di protezione. Se la cuffia di protezione e la molla non funzionano correttamente, devono essere sistemate prima dell’uso. La cuffia di protezione potrebbe funzionare lentamente a causa di parti danneggiate, depositi viscosi o un accumulo di detriti. c ) Verificare che la piastra di guida della sega non si sposti durante l’esecuzione del “taglio a tuffo” con l’inclinazione della lama diversa da 90°. Lo spostamento laterale della lama causerà un blocco e probabilmente un contraccolpo. d ) Controllare sempre che la cuffia di protezione copra la lama prima di poggiare la sega sul banco o sul pavimento. Una lama non protetta e in movimento causerà lo spostamento della sega a ritroso, tagliando tutto ciò che trova. Fare attenzione al tempo necessario per l’arresto della lama dopo avere spento la sega. Ulteriori istruzioni di sicurezza per tutti i tipi di seghe con coltello fenditore a ) Utilizzare un coltello fenditore adeguato alla lama usata. Affinché il coltello fenditore funzioni, occorre che sia più spesso del corpo della lama ma più sottile dei denti. b ) Regolare il coltello fenditore come descritto nel manuale di istruzioni. Distanza, posizione e allineamento errati possono rendere inefficace il coltello fenditore per quanto riguarda la prevenzione di contraccolpi. c ) Affinché il coltello fenditore funzioni, occorre innestarlo nel materiale lavorato. Il coltello fenditore non consente di prevenire i contraccolpi durante tagli corti. d ) Non utilizzare la sega se il coltello fenditore è piegato. Anche un piccolo ostacolo può rallentare la velocità di chiusura di una cuffia di protezione. Ulteriori istruzioni di sicurezza per le seghe circolari

• Indossare le protezioni per le orecchie. L’esposizione al rumore può causare la perdita dell’udito.69 ITaLIanO

• Indossare una maschera antipolvere. L’esposizione a particelle di polvere può causare problemi respiratori e possibili lesioni.

• Non utilizzare lame di diametro maggiore o minore di quello consigliato. Fare riferimento ai dati tecnici per le corrette capacità di taglio. Utilizzare soltanto le lame specificate in questo manuale, conformi alla norma EN 847-1.

• Non usare mai dischi di taglio abrasivi. Rischi residui Malgrado l’applicazione delle principali regole di sicurezza e l’implementazione di dispositivi di sicurezza, alcuni rischi residui non possono essere evitati. Questi sono:

• Rischio di lesioni personali causati da scheggevolanti.

• Rischio di bruciature causate da parti che si arroventano durante lalavorazione.

• Rischio di lesioni personali causate dall’utilizzoprolungato. Sicurezza elettrica Il motore elettrico è stato progettato per essere alimentato con un solo livello di tensione. Verificare sempre che la tensione del pacco batteria corrisponda alla tensione della targhetta. Assicurarsi anche che la tensione del caricabatterie corrisponda a quella direte. L’apparato DeWALT possiede doppio isolamento secondo la normativa EN60335, perciò non è necessario il collegamento aterra. Se il cavo di alimentazione è danneggiato, deve essere sostituito con un cavo appositamente realizzato, disponibile tramite la rete di assistenza DeWALT

Per la sostituzione del cavo di alimentazione, utilizzare sempre la spina di tipoprescritto. Tipo 11 per la classe II (doppio isolamento) – utensili elettrici Tipo 12 per la classe I (messa a terra) – utensili elettrici Gli apparecchi portatili, utilizzati in ambiente esterno, devono essere collegati ad un interruttoredifferenziale. Utilizzo di un cavo di prolunga Non si dovrebbe mai utilizzare un cavo di prolunga se non assolutamente necessario. Utilizzare un cavo di prolunga omologato, adatto alla presa di ingresso del caricabatterie (vedere i Dati tecnici). La sezione minima del conduttore è 1mm

e la lunghezza massima è 30m. Se si utilizza un cavo in bobina, srotolarlocompletamente.

CONSERVARE QUESTE ISTRUZIONI

Caricabatterie I caricabatteria DeWALT non richiedono alcuna regolazione e sono progettati per funzionare nel modo più semplicepossibile. Istruzioni di sicurezza importanti per tutti i caricabatteria CONSERVARE LE PRESENTI ISTRUZIONI: il presente manuale contiene importanti istruzioni di sicurezza e di funzionamento per caricabatterie compatibili (vedere Dati tecnici).

• Prima di utilizzare il caricatore, leggere tutte le istruzioni e gli avvertimenti contrassegnati sul caricatore, la batteria e il prodotto che funziona con labatteria.

AVVERTENZA: rischio di scossa elettrica. Non far penetrare alcun liquido dentro al caricabatterie. Pericolo di scossaelettrica.

AVVERTENZA: consigliamo l’utilizzo di un dispositivo di corrente residua con una corrente nominale residua di 30mA oinferiore.

ATTENZIONE: rischio di incendio. Per ridurre il rischio di lesioni, caricare solamente batterie ricaricabili DeWALT

Tipi diversi di batterie potrebbero scoppiare provocando lesioni personali edanni.

ATTENZIONE: i bambini devono essere sorvegliati per assicurarsi che non giochino con l’apparecchio. AVVISO: in determinate condizioni, con il caricatore inserito nella presa di corrente, i contatti di carica esposti all’interno del caricabatterie possono essere circuitati da materiale estraneo. Materiali estranei di natura conduttiva quali, a titolo esemplificativo, ma non esaustivo, lana d’acciaio, fogli di alluminio o qualsiasi accumulo di particelle metalliche devono essere tenuti lontano dalle cavità del caricabatterie. Staccare sempre il caricabatterie dalla presa quando il pacco batteria non è in sede. Staccare il caricabatterie dalla presa prima di cominciare apulirlo.

• NON provare a caricare il pacco batterie con qualsiasi altro caricabatteria diverso da quelli di questo manuale. Il caricabatterie e il pacco batteria sono progettati specificatamente per lavorareinsieme.

• Questi caricabatteria non sono previsti per alcun altro utilizzo diverso dal caricare le batterie ricaricabili DeWALT . Ogni utilizzo diverso comporta rischio di incendio, scossa elettrica ofolgorazione.

• Non esporre il caricabatteria a pioggia oneve.

• Per staccare dalla presa il caricabatterie, tirare la spina e non il cavo. Ciò riduce il rischio che si dannegginoentrambi.

• Assicurarsi che il cavo sia posto in modo da non essere calpestato, non faccia inciampare o altro che lo possa danneggiare osollecitare.

• Non utilizzare un cavo di prolunga se non è strettamente necessario. L’utilizzo di cavi di prolunga non idonei può dar luogo a rischio di incendio,scossa elettrica ofolgorazione.

• Non mettere alcun oggetto sopra il caricabatteria e non appoggiare il caricabatteria su superfici morbide che potrebbero bloccare le fessure di ventilazione e causare calore interno eccessivo. Tenere il caricabatteria lontano da qualsiasi fonte di calore. Il caricabatteria viene ventilato con le fessure sopra e sotto l’alloggiamento.70 ITALIANO

• Non lavorare con un caricabatteria che abbia il cavo o la spina danneggiati—farli sostituireimmediatamente.

• Non azionare il caricabatteria se ha preso un forte colpo, è caduto o è stato danneggiato in qualche altro modo. Portarlo in un centro di assistenzaautorizzato.

• Non smontare il caricabatteria; quando è necessaria assistenza o riparazione, portarlo in un centro di assistenza autorizzato. Un montaggio sbagliato comporta il rischio di scossa elettrica, folgorazione oincendio.

• Nel caso in cui il cavo di alimentazione fosse danneggiato, è necessario farlo sostituire immediatamente dal produttore, o dal suo agente o da persone qualificate per evitarepericoli.

• Staccare il caricabatterie dalla presa prima di qualsiasi tipo di pulizia. Ciò riduce il rischio di scossa elettrica. La rimozione del pacco batteria non riduce talerischio.

• Non tentare MAI di collegare fra loro 2caricabatteria.

• Il caricabatteria è progettato per funzionare con la corrente elettrica da 230V standard di rete. Non tentare di utilizzarlo con una tensione diversa. Ciò non vale per i caricabatterie daveicolo. Caricamento di una batteria (Fig. A)

1. Collegare il caricatore ad una presa adatta prima di inserire il

2. Inserire il pacco batteria

nel caricabatteria, assicurandosi che sia completamente posizionato nel caricabatteria. La luce rossa (in carica) lampeggia ripetutamente, indicando che è iniziato il processo di carica.

3. Il completamento della carica sarà indicato dalla luce

rossa che rimane continuamente accesa. Il pacco batteria è completamente carico e può essere utilizzato in questo momento o lasciato nel caricabatterie. Per rimuovere il pacco batteria dal caricabatterie, premere e tenere premuto il pulsante di sblocco della batteria

sul pacco batteria. NOTA: Per garantire la massima prestazione e durata delle batterie Li-Ion, caricare completamente il pacco batteria prima di utilizzarlo per la prima volta. Funzionamento del caricabatterie Consultare gli indicatori sottostanti per lo stato di carica del pacco batteria. Indicatori di carica in carica carica completa ritardo per pacco caldo/freddo*

• La spia rossa continuerà a lampeggiare, ma una spia dell’indicatore gialla sarà illuminata durante questa operazione. Una volta che la batteria avrà raggiunto una temperatura adeguata, la spia gialla si spegnerà e il caricabatteria riprenderà la procedura di caricamento. I caricabatteria compatibili non caricheranno un pacco batteria difettoso. Il caricabatteria indicherà una batteria difettosa non illuminandosi o visualizzando un motivo lampeggiante con la dicitura pacco batteria o caricabatteria difettoso. NOTA: questo potrebbe anche indicare un problema del caricabatteria. Se il caricabatteria indica un problema, portare il caricatore e il pacco batteria presso un centro di assistenza autorizzato per essere testati. Ritardo pacco caldo/freddo Quando il caricabatteria rileva una batteria troppo calda o troppo fredda avvia automaticamente un ritardo pacco caldo/ freddo, sospendendo il caricamento finché la batteria non ha raggiunto la temperatura appropriata. Il caricabatteria quindi passa automaticamente alla modalità di caricamento del pacco. Questa funzione garantisce la massima durata della batteria. Un pacco batteria freddo si caricherà a una velocità più lenta rispetto a un pacco batteria caldo. Il pacco batteria si caricherà a una velocità rallentata per tutto il ciclo di caricamento e non tornerà alla velocità di caricamento massima anche se la batteria si scalda. Il caricabatterie DCB118 è dotato di una ventola interna progettata per raffreddare il pacco batterie. La ventola si accende automaticamente quando il pacco batteria necessita di essere raffreddato. Non utilizzare mai il caricabatterie se la ventola non funziona correttamente o se le aperture di ventilazione sono bloccate. Non permettere a corpi estranei di entrare all’interno del caricabatterie. Sistema di protezione elettronico Gli apparati XR Li-Ion (agli ioni di litio) sono progettati con un sistema di protezione elettronico che salvaguarda la batteria da sovraccarico, surriscaldamento o scaricamento completo. L’apparato si spegnerà automaticamente se dovesse scattare il Sistema di Protezione Elettronico. In tal caso, riporre la batteria agli ioni di litio sul caricatore finché non è completamente carica. Montaggio a parete Questi caricabatterie sono progettati per essere montabili a parete o per sedersi in posizione verticale su un piano o una superficie di lavoro. Durante il montaggio a parete, individuare il caricabatterie a portata di una presa elettrica, e lontano da un angolo o altri ostacoli che possano impedire il flusso d’aria. Utilizzare il retro del caricabatterie come modello per la posizione delle viti di montaggio sulla parete. Montare il caricabatterie in modo sicuro utilizzando viti per cartongesso (acquistate separatamente) di almeno 25,4mm di lunghezza con un diametro della testa della vite di 7–9mm, fissata nel legno a una profondità ottimale lasciando circa 5,5mm della vite esposti. Allineare le fessure sul retro del caricatore con le viti a vista e inserirle fino in fondo nelle fessure. Istruzioni di pulizia per il caricabatteria

AVVERTENZA: rischio di scossa elettrica. Scollegare il caricabatteria dalla presa di alimentazione CA prima della pulizia. È possibile rimuovere lo sporco e il grasso dall’esterno del caricabatteria utilizzando un panno o una spazzola morbida non metallica. Non utilizzare acqua o soluzioni detergenti. Non far penetrare del liquido all’interno dell’apparato, e non immergere alcuno dei suoi componenti direttamente in un liquido.71 ITaLIanO Pacco batteria Istruzioni di sicurezza importanti per tutti i pacchi batteria Con l’ordine dei pacchi batteria di ricambio, assicurarsi di includere il loro numero di catalogo e la tensione. Quando si apre la scatola, il pacco batteria non è carico completamente. Prima di utilizzare il pacco batteria e il caricabatterie, leggere le istruzioni di sicurezza seguenti. Seguire poi le procedure di carica descritte.

LEGGERE TUTTE LE ISTRUZIONI

• Non caricare o utilizzare la batteria in ambienti con atmosfera esplosiva, come quelli in presenza di liquidi, gas o polveri infiammabili. L’inserimento o la rimozione della batteria dal caricabatterie può incendiare le polveri o i fumi.

• Non forzare il pacco batteria nel caricabatteria. Non modificare il pacco batteria in modo da farlo entrare in un caricabatteria non compatibile siccome il pacco batteria potrebbe rompersi e provocare gravi lesioni personali.

• Caricare i pacchi batteria solo nei caricabatteria DeWALT

• NON spruzzare o immergere in acqua o in altri liquidi.

• Non immagazzinare o non utilizzare l’apparato e il pacco batteria in posti dove la temperatura raggiunge o supera 40˚C (104˚F) (come nei capannoni o nelle costruzioni metalliche in estate).

• Non bruciare il pacco batteria anche se è seriamente danneggiato o è completamente esausto. Il pacco batteria può esplodere se gettato nel fuoco. Se vengono bruciati dei pacchi batteria agli ioni di litio, si creano fumi e materiali tossici.

• Se il contenuto della batteria viene a contatto con la pelle, lavare immediatamente con sapone delicato e acqua. Se il liquido della batteria raggiunge gli occhi, sciacquare con acqua gli occhi aperti per 15 minuti o fino a quando cessa l’irritazione. Se sono necessarie cure mediche, l’elettrolito della batteria è composto da una miscela di carbonati organici liquidi e di sali di litio.

• Il contenuto delle celle della batteria aperta può causare irritazione delle vie respiratorie. Far circolare aria fresca. Se il sintomo persiste, rivolgersi a cure mediche.

AVVERTENZA: rischio di incendio. Il liquido della batteria si può incendiare se esposto a scintilla o a fiamma.

AVVERTENZA: non cercare mai di aprire il pacco batteria per alcun motivo. Se l’involucro del pacco batteria è lesionato o danneggiato, non inserirlo nel caricabatterie. Non schiacciare, far cadere o danneggiare il pacco batteria. Non utilizzare un pacco batteria o un caricabatterie che abbia subito un forte colpo, sia caduto, sia stato travolto o danneggiato in qualche modo (per esempio forato con un chiodo, battuto con un martello, calpestato). Pericolo di scossa elettrica o folgorazione. I pacchi batteria danneggiati dovrebbero essere inviati al centro assistenza per il riciclaggio.

AVVERTENZA: pericolo d’incendio. Non conservare o trasportare il pacco batteria in modo tale che degli oggetti metallici possano entrare a contatto con i terminali esposti della batteria. Per esempio, non riporre il pacco batteria in grembiuli, tasche, cassette degli attrezzi, scatole kit prodotto, cassetti, ecc, con chiodi, viti, chiavi, etc.

ATTENZIONE: quando non viene usato, appoggiare l’apparato di fianco su una superficie stabile, dove non ci sia rischio di inciampare o di cadere. Alcuni apparati con pacchi batterie grandi possono rimanere in piedi poggiando sul pacco batteria ma potrebbero cadere facilmente. Trasporto

AVVERTENZA: pericolo d’incendio. Il trasporto delle batterie può causare incendi se i terminali della batteria entrano inavvertitamente a contatto con materiali conduttivi. Durante il trasporto delle batterie, assicurarsi che i terminali della batteria siano protetti e ben isolati da materiali che potrebbero entrare in contatto con essi e causare un corto circuito. Le batterie DeWALT sono conformi a tutte le norme di trasporto in vigore come prescritte dalle normative del settore e legali che includono la Raccomandazione NU sul trasporto di merci pericolose; le normative sulle merci pericolose dell’Associazione di trasporto aereo internazionale (IATA), le normative internazionali marittime sulle merci (IMDG) e l’Accordo europeo concernente il trasporto stradale internazionale di merci pericolose (ADR). Le celle e le batterie agli ioni di litio sono state testate conformemente alla sezione 38,3 delle Raccomandazioni NU sul Manuale di Test e Criteri per il Trasporto di merci pericolose. Nella maggior parte dei casi, la spedizione di un pacco batteria DeWALT sarà esentata dalla classificazione di Materiale pericoloso Classe 9 pienamente regolamentato. In generale, solo le spedizioni contenenti una batteria agli ioni di litio con una classe superiore a 100 wattore (Wh) richiederà una spedizione Classe 9 pienamente regolamentata. Tutte le batterie agli ioni di litio hanno la potenza in wattora indicata sulla confezione. Inoltre, a causa della complessità della regolamentazione, DeWALT sconsiglia la spedizione aerea delle sole batterie agli ioni di litio a prescindere dalla classificazione in wattora. Le spedizioni di utensili con batterie (kit combo) possono essere effettuate per via aerea eccetto salvo che la classificazione in wattore della batteria non sia superiore a 100 Wh. A prescindere che una spedizione sia considerata esente o pienamente regolata, è di responsabilità dei trasportatori consultare le ultime normative concernenti i requisiti di imballaggio/etichettatura/contrassegno e documentazione. Le informazioni contenute nella presente sezione sono fornite in buona fede e si ritengono accurate al momento della creazione del documento. Tuttavia, non viene fornita alcuna garanzia implicita o esplicita. È di responsabilità dell’acquirente assicurarsi che le proprie attività sia conformi alle normative in vigore.72 ITALIANO Trasporto della batteria FLEXVOLT

La batteria DeWALT FLEXVOLT

ha due modalità: Uso e Trasporto. Modalità Uso: Quando la batteria FLEXVOLT

è utilizzata autonomamente o si trova in un prodotto DeWALT 18V, funzionerà come batteria da 18V. Quando la batteria FLEXVOLT

si trova in un prodotto da 54V o 108V (due batterie da 54V), funzionerà come batteria da 54V. Modalità Trasporto: Quando viene inserito il coperchio sulla batteria FLEXVOLT

, la batteria è in modalità trasporto. Conservare il coperchio per la spedizione. In modalità Trasporto, le celle sono elettricamente scollegate all’interno del pacco risultando in 3 batterie con un wattora più basso (Wh) rispetto a 1 batteria con un wattora superiore. La quantità superiore di 3 batterie con un wattora inferiore può esentare il pacco da determinate norme di spedizione imposte sulle batterie con wattorasuperiore. Per esempio, la Esempio di marcatura sull’etichetta d’uso e trasporto classificazione di Trasporto Wh potrebbe indicare 3x36 Wh, ovvero 3 batterie di 36 Wh ciascuna. La classificazione di Utilizzo Wh potrebbe indicare 108Wh (1batteria implicita). Istruzioni per la conservazione

1. Il posto migliore per la conservazione è un luogo fresco e

asciutto, non illuminato direttamente dal sole e protetto da eccessive temperature calde o fredde. Per ottenere il massimo di prestazioni e di durata dalla batteria, conservare i pacchi batteria a temperatura ambiente quando nonutilizzati.

2. Per la conservazione nel lungo periodo, si raccomanda di

ritirare un pacco batteria completamente carico in un luogo fresco e asciutto fuori dal caricabatteria per risultati ottimali. NOTA: i pacchi batteria non devono essere conservati completamente privi di carica. Il pacco batteria dovrà essere ricaricato prima dell’uso. Targhette sul caricabatterie e sul pacco batteria Oltre ai simboli utilizzati nel presente manuale, le etichette sul caricabatteria e il pacco batteria riportano i seguenti simboli: Leggere il manuale d’istruzioni prima dell’uso. Vedere i Dati Tecnici per il tempo di ricarica. Non toccare con oggetti conduttivi. Non caricare pacchi batteria danneggiati. Non esporre all’acqua. Far sostituire immediatamente i cavi difettosi. Caricare esclusivamente a temperature tra 4 ˚C e 40 ˚C. Solo per uso interno. Smaltire il pacco batteria con la dovuta attenzione per l’ambiente. Caricare i pacchi batteria DeWALT esclusivamente con i caricabatteria designati da DeWALT . Il caricamento di pacchi batteria diversi da quelli designati da DeWALT con un caricabatteria DeWALT

potrebbero causare un’esplosione o comportare altre situazioni di pericolo. Non bruciare il pacco batteria. UTILIZZO (senza il tappo di traposto). Esempio: la classificazione Wh indica 108 Wh (1 batteria con 108 Wh). TRASPORTO (con tappo di trasporto incorporato). Esempio: la classificazione Wh indica 3 x 36 Wh (3batterie di 36 Wh). Tipo batterie Il modello DCS520 funziona con un pacco batteria da 54 volt. Questi pacchi batteria possono essere utilizzati: DCB546. Fare riferimento a Dati Tecnici per ulteriori informazioni. Contenuto della confezione La confezione contiene: 1 Sega circolare a tuffo 1 Chiave esagonale 1 Pacco batteria Li-Ion (T1 modelli) 2 Pacchi batteria Li-Ion (T2 modelli) 3 Pacchi batteria Li-Ion (T3 modelli) 1 Manuale di istruzioni

• Verificare eventuali danni all’apparato, ai componenti o agli accessori che possano essere avvenuti durante iltrasporto.

• Prima di utilizzare il prodotto, leggere e comprendere interamente questomanuale.73 ITaLIanO Riferimenti sull’apparato Sull’apparato sono presenti i seguenti simboli: Leggere il manuale d’istruzioni prima dell’uso. Utilizzare protezioni acustiche. Utilizzare protezioni oculari. Massima profondità di taglio Diametro della lama Posizione del Codice Data (Fig. A) Il codice data

, che comprende anche l’anno di fabbricazione, è stampato sulla superficie dell’alloggiamento. Esempio: 2016 XX XX Anno di fabbricazione Descrizione (Fig. A)

AVVERTENZA: non modificare l’apparato o alcuna parte di esso. Si possono causare danni o lesionipersonali.

Interruttore di abbassamento

Interruttore acceso/spento

Impugnatura principale

Manopole di regolazione guida

Scala di inclinazione

Manopole di regolazione inclinazione

Manopole di regolazione profondità

Scala regolazione profondità

Leva di blocco dell’alberino

Pulsante di rilascio della batteria

Bocchetta per l’aspirazione delle polveri

Dispositivo anti-contraccolpi

Indicatore di carburante Utilizzo Previsto La sega circolare DCS520 è sviluppata per un uso professionale della sega su prodotti in legno. nOn utilizzare in condizioni di bagnato o in presenza di liquidi o gasinfiammabili. Questa solida sega circolare a tuffo è un elettroutensile professionale. nOn PERMETTERE ai bambini di avvicinarsi all’apparato. Le persone inesperte devono utilizzare questo apparato solo sottosorveglianza.

• Questo prodotto non è destinato per l’uso da parte di persone (compresi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o prive di esperienza e conoscenza, a meno che non abbiano ottenuto sorveglianza o istruzioni riguardo all’uso dell’apparecchio da parte di una persona responsabile della loro sicurezza. I bambini non devono mai essere lasciati da soli con questoprodotto.

ASSEMBLAGGIO E REGOLAZIONI

AVVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l’apparato e staccare il pacco batteria prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale può causarelesioni.

AVVERTENZA: utilizzare esclusivamente pacchi batteria e caricabatterie DeWALT

Inserimento e rimozione del gruppo batterie dall’apparato (Fig. A) nOTa: per risultati ottimali, assicurarsi che il pacco batteria

sia completamentecarico. Installazione della batteria all’interno dell’impugnatura dell’utensile

1. Allineare il pacco batteria

con le guide come mostrato nella figuraA.

2. Far scorrerla nella macchina finché non è saldamente

alloggiato all’interno dell’utensile e assicurarsi di avvertire lo scatto del blocco in posizione. Rimozione del pacco batteria dall’utensile

1. Premere il pulsante di rilascio della batteria

ed estrarre il pacco batteria.

2. Inserire il pacco batteria nel caricatore come descritto nella

sezione caricabatteria di questomanuale. Pacchi batteria con indicatore del livello di carburante (Fig. A) Alcuni pacchi batteria DeWALT comprendono un indicatore del livello di carburante costituito da tre spie LED verdi che indicano il livello di carica rimanente nel paccobatteria. Per azionare l’indicatore del carburante, premere e tenere premuto il pulsante dell’indicatore del carburante

. Una combinazione di tre spie LED verdi si illumina per designare il livello di carica residua. Quando il livello di carica nella batteria scende al di sotto del limite utilizzabile, l’indicatore del carburante non si illumina e sarà necessario ricaricare labatteria. nOTa: l’indicatore del carburante è solo un’indicazione del livello di carica residua sul pacco batteria. Non indica la funzionalità dell’apparato ed è soggetto a variazioni in base ai componenti prodotto, alla temperatura e all’applicazione dell’utentefinale.74 ITaLIanO Regolazione dell’angolo di inclinazione (Fig. A) L’angolo di inclinazione può essere regolato a un valore compreso tra 0° e 47°.

1. Allentare le manopole di regolazione dell’inclinazione

2. Impostare l’angolo di inclinazione inclinando la base della

, in modo che il segno indichi l’angolo desiderato sulla scala di inclinazione

3. Stringere le manopole di regolazione dell’inclinazione

Sostituzione della sega circolare (Fig. A–C) nOTa: Non è necessario rimuovere il coprilama esterno della sega

per sostituire la sega.

1. Rimuovere il pacco batteria.

2. Premere il pulsante di blocco alberino

3. Premere la sega circolare fino a quando non si arresta

(posizione di sostituzione sega).

4. Ruotare in senso orario la leva di blocco alberino

fino a quando non si arresta.

5. Mantenere abbassata la leva di blocco alberino

mediante la chiave esagonale che si trova nella maniglia anteriore

, ruotare la lama fino a quando non viene trovata la posizione di blocco. nOTa: La lama

ora è bloccata e non può essere ruotata manualmente.

6. Utilizzare la chiave esagonale per ruotare in senso antiorario

la vite di fissaggio

e la lama utilizzata

Posizionare la nuova lama sulla flangia interna

e la vite di fissaggio della lama

. Ruotare manualmente le vite in senso orario. nOTa: La direzione di rotazione della lama della sega e la rotazione della sega circolare DEVE essere la stessa.

9. Con l’apposita chiave esagonale, serrare a fondo la vite di

fissaggio della lama.

10. Rilasciare la leva di blocco alberino

e ruotarla in senso antiorario fino a quando non si arresta.

11. Spostare la sega circolare di nuovo nella posizione superiore.

12. Spingere l’interruttore di abbassamento

in avanti per far uscire la sega dalla modalità di sostituzione della lama. Regolazione del coltello fenditore (Fig. A–C) Per la corretta regolazione del coltello fenditore

, fare riferimento alla figura C. Regolare il gioco del coltello fenditore in occasione della sostituzione della lama della sega o quandorichiesto.

1. Seguire i passi 1-5 Sostituzione della lama della sega.

2. Allentare la vite di regolazione del coltello fenditore

mediante una chiave esagonale e impostare il coltello fenditore come mostrato nella figura C.

3. Serrare la vite di regolazione del coltello fenditore

4. Ruotare in senso antiorario la leva di blocco alberino

fino a quando non si arresta.

5. Spostare la sega circolare di nuovo nella posizione superiore.

6. Spingere l’interruttore di abbassamento

in avanti per far uscire la sega dalla modalità di sostituzione della lama. Regolazione della profondità di taglio (Fig. D) La profondità di taglio può essere regolata da 0 a 59 mm senza binario guida montato; con il binario guida montato: da 0 a 55mm.

1. Allentare la manopola di regolazione della profondità

spostare il puntatore per ottenere la corretta profondità di taglio.

2. Stringere la manopola di regolazione della profondità

nOTa: per risultati ottimali, lasciare sporgere la lama della sega dal pezzo da lavorare di circa 3 mm (Fig.D). FUNZIONAMENTO Istruzioni per l’uso

AVVERTENZA: osservare sempre le istruzioni di sicurezza e le normative invigore.

AVVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l’apparato e staccare il pacco batteria prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale può causarelesioni. Corretto posizionamento delle mani (Fig. E)

AVVERTENZA: per ridurre il rischio di lesioni personali gravi, tenere le mani SEMPRE nella posizione corretta, comeillustrato.

AVVERTENZA: per ridurre il rischio di lesioni personali gravi, mantenere SEMPRE l’apparato con presa sicura per prevenire reazioniimprovvise. La posizione corretta delle mani richiede una mano sull’impugnatura anteriore

Accensione e spegnimento (Fig. A) Premere l’interruttore di accensione/spegnimento

per accendere la sega circolare a tuffo. Impugnatura e uso della sega (Fig. A, E, F)

• Fissare SEMPRE il pezzo in modo che non possa spostarsi durante la lavorazione.

• Spingere l’utensile SEMPRE in avanti. MAI tirare all’indietro l’utensile verso di sé.

• Maneggiare SEMPRE la sega circolare a tuffo con tutte e due le mani. Posizionare una mano sull’impugnatura principale

come mostrato in figuraE.

• UTILIZZARE SEMPRE la morsa per bloccare il pezzo sul binario.75 ITaLIanO

• Utilizzare la posizione corretta delle mani per impugnare e usare la sega.

• L’indicatore di taglio

mostra la linea di taglio per i tagli a 0° e 47° (senza binario guida).

• L’indicatore di posizione della lama

mostra la posizione della lama in caso di abbassamento completo.

• Per risultati ottimali, fissare il pezzo da lavorare capovolto. Taglio

1. Posizionare la macchina con la parte frontale della scarpa

sul pezzo da lavorare.

2. Spingere in avanti l’interruttore di abbassamento

, poi premere l’interruttore di accensione/spegnimento

per mettere in funzione la sega.

3. Premere la sega per impostare la profondità di taglio e

spingerla in avanti nella direzione di taglio. Tagli a tuffo

ATTENZIONE: per evitare contraccolpi, durante le lavorazioni a tuffo DEVONO essere osservate le seguenti istruzioni:

• Sistemare l’utensile sul binario guida e rilasciare la manopola anticontraccolpi

ruotandola in senso antiorario.

• Accendere l’utensile e spingere lentamente la sega verso il basso, in base alla profondità di taglio impostata, e in avanti nella direzione di taglio. Gli indicatori di taglio

mostrano i punti di taglio anteriore e posteriore assoluti della lama della sega (dia. 165 mm) alla massima profondità di taglio e usando il binario guida.

• Se si è verificato un contraccolpo durante il taglio a tuffo, ruotare la manopola anticontraccolpi

senso antiorario per liberarla dal binario.

• Terminato il taglio a tuffo, ruotare la manopola anticontraccolpi

in senso orario per metterla in posizione di arresto. Sistema guida di scorrimento (Fig. A, F) I binari guida

, disponibili in diverse lunghezze, consentono tagli precisi e puliti e proteggono contemporaneamente la superficie del manufatto da eventuali danneggiamenti. Insieme agli accessori aggiuntivi, il sistema di guida permette di portare a termine tagli obliqui precisi, tagli a 45° e lavori di montaggio. Bloccando il pezzo con una morsa ci si assicura una presa salda e una lavorazione in tutta sicurezza. Il gioco della guida della sega circolare deve essere molto ridotto per ottenere i migliori risultati di taglio e può essere regolato con le due manopole di regolazione della guida

1. Allentare la vite all’interno delle manopole di regolazione

per regolare il gioco. Regolare la manopola fino a quando la sega non si blocca sulla guida. Ruotare la manopola indietro fino a che la sega non scorre facilmente. Tenere la manopola di regolazione della guida in posizione e bloccare nuovamente la vite. nOTa: sEMPRE regolare di nuovo il sistema per l’utilizzo con altri binari. Protezione anti-schegge (Fig. G, H) La guida di scorrimento

è munita di una protezione anti- schegge

che deve essere regolata prima dell’uso iniziale. La protezione anti-schegge

è situata su ciascuna estremità della guida di scorrimento (

, fig. G). Lo scopo di questa protezione anti-schegge è fornire all’utente una linea di taglio visibile riducendo la formazione dei trucioli lungo l’estremità tagliata del pezzo durante il taglio. IMPORTanTE: Leggere sEMPRE le istruzioni Sistema guida di scorrimento e attenersi ad esse prima di tagliare con la protezione anti-schegge!

1. Impostare la velocità della sega circolare sul livello 7.

2. Posizionare la guida di scorrimento

su un pezzo di legno di scarto. Utilizzare un morsetto per far sì che la guida di scorrimento sia saldamente fissata al pezzo da lavorare. Questo garantirà la precisione.

3. Impostare la sega circolare su una profondità di taglio di

4. Posizionare la sega sull’estremità posteriore della guida di

5. Mettere in funzione la sega, premerla per impostare la

protezione anti-schegge

lungo l’intera lunghezza in un servizio continuo. L’estremità della protezione anti-schegge adesso corrisponde esattamente all’estremità di taglio dellalama. Per regolare la protezione anti-schegge sull’altro lato della guida di scorrimento, rimuovere la sega dalla guida e ruotarla di 180°. Ripetere i passaggi da 1 a 4. nOTa: se lo si desidera, la protezione anti-schegge può essere smussata a 45°, quindi ripetere i passaggi da 1 a 4. Questo fa sì che un lato della guida sia regolato per i tagli paralleli e l’altro lato della guida sia regolato per i tagli obliqui a 45° (Fig. H). nOTa: se la protezione anti-schegge viene regolata per il taglio parallelo su entrambi i lati, quando l’unità viene smussata, la lama non sarà allineata alla protezione anti-schegge. Questo si verifica siccome il punto girevole del taglio inclinato dell’unità non è stazionario e la lama si sposta in fuori quando l’unità vienesmussata.

AVVERTENZA: per ridurre il rischio di lesioni personali, bloccare SEMPRE il binario guida con una morsa.76 ITaLIanO Regolazione della velocità (Fig. A) È possibile regolare la velocità fra 2500 e 4200/min mediante la rotella o le rotelle di velocità

. Ciò consente di ottimizzare la velocità di taglio in base al materiale. Fare riferimento al grafico seguente per il tipo di materiale e l’intervallo di velocità. Tipo di materiale da tagliare Intervallo velocità Legno solido (duro, morbido) 3–7 Truciolati 4–7 Legno laminato, pannelli in legno, placche nobilitate e pannelli rivestiti 2–7 Carta e cartone 1–3 Taglio delle porte (Fig. I)

1. Sistemare la sega circolare con la cuffia di protezione esterna

su un pavimento piano e pulito.

con il lato anteriore sulla porta fino a raggiungere la profondità di taglio regolata. Estrazione della polvere (Fig. A)

AVVERTENZA: rischio di inalazione delle polveri. Per ridurre il rischio di lesioni personali, indossare SEMPRE una maschera anti-polvere approvata. L’utensile è dotato di un bocchettone di evacuazione trucioli

L’adattatore per l’aspirazione della polvere consente di collegare l’apparato a un aspiratore per la polvere esterno, utilizzando il sistema AirLockô (DWV9000-XJ), o un accessorio di aspirazione della polvere da 35mm.

AVVERTENZA: Durante le operazioni di segatura del legno, impiegare SEMPRE aspiratori di polveri conformi alle direttive pertinenti relative alle emissioni di polveri. I flessibili della maggior parte degli aspirapolveri più diffusi si innestano direttamente nella bocchetta per l’aspirazione delle polveri. MANUTENZIONE Questo apparato DeWALT è stato progettato per funzionare a lungo con una manutenzione minima. Per avere prestazioni sempre soddisfacenti occorre avere cura dell’apparato e sottoporlo a puliziaperiodica.

AVVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l’apparato e staccare il pacco batteria prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale può causarelesioni. Il caricabatteria e il pacco batteria non sono parti riparabili. Lubrificazione L’apparato non richiede alcuna ulteriorelubrificazione. Pulizia

AVVERTENZA: soffiare via la polvere dall’alloggiamento con aria compressa, non appena vi sia sporco visibile all’interno e intorno alle prese d’aria di ventilazione. Quando si esegue questa procedura indossare occhiali di protezione e mascherine antipolvereomologati.

AVVERTENZA: non utilizzare solventi o altri prodotti chimici aggressivi per pulire le parti non metalliche dell’apparato. Questi prodotti chimici indeboliscono i materiali utilizzati per questi componenti. Utilizzare un panno inumidito solo con acqua e sapone delicato. Non far penetrare del liquido all’interno dell’apparato, e non immergere alcuno dei suoi componenti direttamente in unliquido. Accessori su richiesta

AVVERTENZA: su questo prodotto sono stati collaudati soltanto gli accessori offerti da DeWALT , quindi l’utilizzo di accessori diversi potrebbe essere rischioso. Per ridurre il rischio di lesioni, su questo prodotto vanno utilizzati solo gli accessori raccomandati DeWALT

Rivolgersi al proprio rivenditore per ulteriori informazioni sugli accessori piùadatti. Rispetto ambientale Raccolta differenziata. I prodotti e le batterie contrassegnati con questo simbolo non devono essere smaltiti con i normali rifiuti domestici. Prodotti e batterie contengono materiali che possono essere recuperati o riciclati diminuendo la domanda di materie prime. Si prega di riciclare prodotti elettrici e batterie secondo le disposizioni locali. Ulteriori informazioni sono disponibili all’indirizzo www.2helpU.com. Pacco batteria ricaricabile Questo pacco batteria a lunga durata deve essere ricaricato quando non fornisce più energia sufficiente per eseguire compiti che prima erano eseguiti agevolmente. Al termine della sua vita operativa, il pacco batteria va smaltito con la dovuta cura per l’ambiente.

• Far scaricare il pacco batteria completamente, quindi rimuoverlo dalla radio.

• Le batteria agli ioni di litio sono riciclabili. Consegnarle al proprio concessionario o presso un’apposita stazione di riciclaggio. Le batterie raccolte verranno riciclate o smaltite in modo appropriato.77 nEDERLanDs zoals: onderhoud het gereedschap en de accessoires, houd de handen warm, organisatie vanwerkpatronen. Accu DCB546 Accutype Li-Ion Spanning V
