BRUKSANVISNING DW700 DEWALT

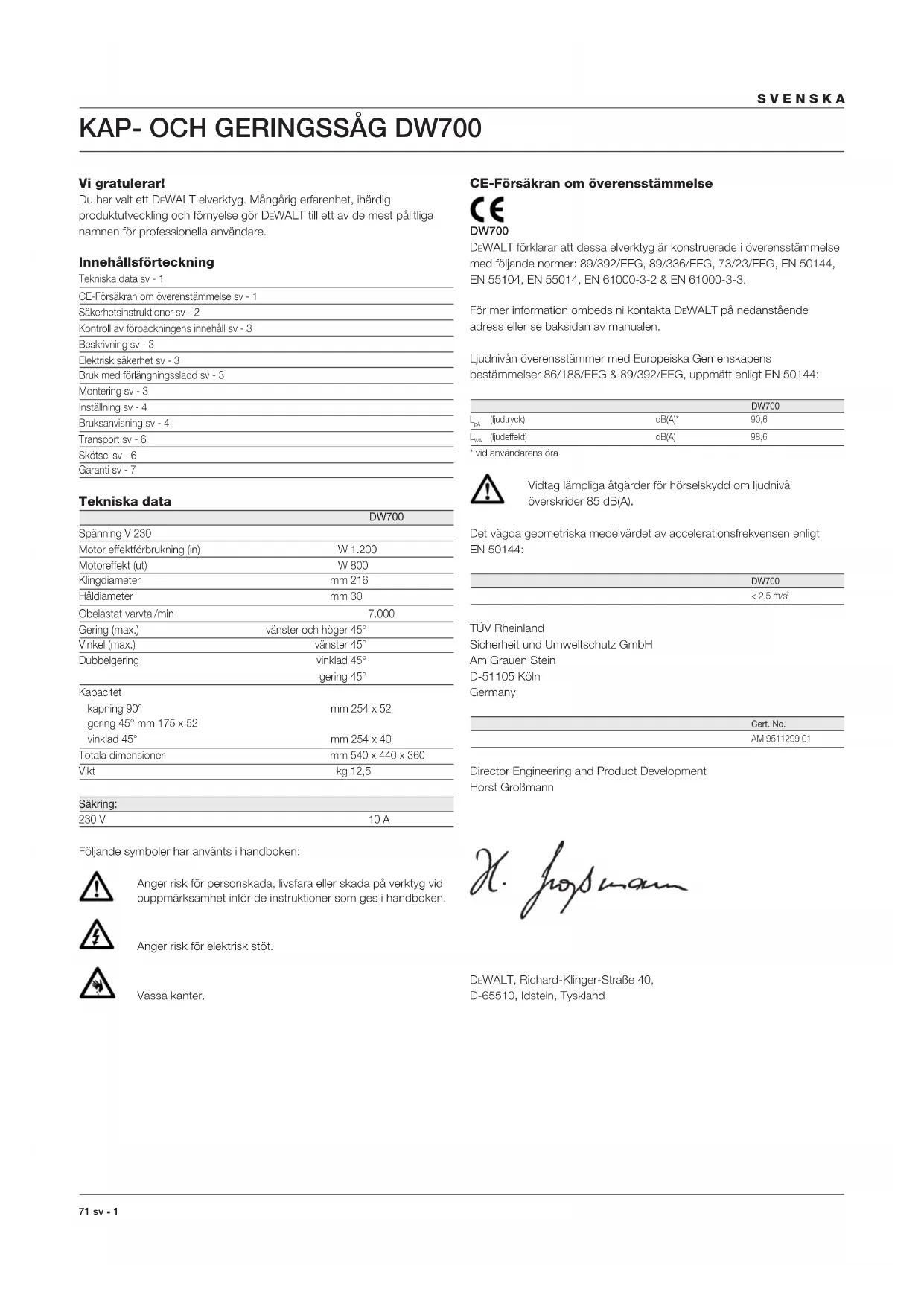

Vi gratulerar! Du har valt ett DEWALT elverktyg. Mångårig erfarenhet, ihärdig produktutveckling och förnyelse gör DEWALT till ett av de mest pålitliga namnen för professionella användare. Innehållsförteckning Tekniska data sv - 1 CE-Försäkran om överenstämmelse sv - 1 Säkerhetsinstruktioner sv - 2 Kontroll av förpackningens innehåll sv - 3 Beskrivning sv - 3 Elektrisk säkerhet sv - 3 Bruk med förlängningssladd sv - 3 Montering sv - 3 Inställning sv - 4 Bruksanvisning sv - 4 Transport sv - 6 Skötsel sv - 6 Garanti sv - 7 Tekniska data DW700 Spänning V 230 Motor effektförbrukning (in) W 1.200 Motoreffekt (ut) W 800 Klingdiameter mm 216 Håldiameter mm 30 Obelastat varvtal/min 7.000 Gering (max.) vänster och höger 45° Vinkel (max.) vänster 45° Dubbelgering vinklad 45° gering 45° Kapacitet kapning 90° mm 254 x 52 gering 45° mm 175 x 52 vinklad 45° mm 254 x 40 Totala dimensioner mm 540 x 440 x 360 Vikt kg 12,5 Säkring: 230 V 10 A Följande symboler har använts i handboken: Anger risk för personskada, livsfara eller skada på verktyg vid ouppmärksamhet inför de instruktioner som ges i handboken. Anger risk för elektrisk stöt. Vassa kanter. CE-Försäkran om överensstämmelse DW700 DEWALT förklarar att dessa elverktyg är konstruerade i överensstämmelse med följande normer: 89/392/EEG, 89/336/EEG, 73/23/EEG, EN 50144, EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3. För mer information ombeds ni kontakta DEWALT på nedanstående adress eller se baksidan av manualen. Ljudnivån överensstämmer med Europeiska Gemenskapens bestämmelser 86/188/EEG & 89/392/EEG, uppmätt enligt EN 50144: DW700

(ljudeffekt) dB(A) 98,6* vid användarens öra Vidtag lämpliga åtgärder för hörselskydd om ljudnivå överskrider 85 dB(A). Det vägda geometriska medelvärdet av accelerationsfrekvensen enligt EN 50144: DW700< 2,5 m/s

TÜV Rheinland Sicherheit und Umweltschutz GmbH Am Grauen Stein D-51105 Köln Germany Cert. No.AM 9511299 01 Director Engineering and Product Development Horst Großmann DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Tysklandsv - 2 72 SVENSKA Säkerhetsinstruktioner Innan Du börjar använda maskinen, tag några minuter i anspråk för att läsa igenom bruksanvisningen. Spara bruksanvisningen lättillgängligt, så att alla som använder maskinen har tillgång till bruksanvisningen. Förutom nedanstående instruktioner, följ alltid Arbetarskyddsstyrelsens regler. VARNING! När man använder elverktyg skall dessa grundläggande säkerhetsinstruktioner alltid följas för att minska risken för elektriska stötar, personskada och brand. 1 Använd hörselskydd Ljudnivån vid bearbetning av olika material kan variera, ibland överstiger nivån 85 dB(A). För att skydda Dig själv, använd alltid hörselskydd. 2 Håll arbetsområdet i ordning Nedskräpade ytor och arbetsbänkar inbjuder till skador. 3 Tänk på arbetsmiljöns inverkan Utsätt inte elverktyg för regn. Använd inte elverktyg på fuktiga eller våta platser. Ha bra belysning över arbetsytan. Använd inte elverktyg i närheten av lättantändliga vätskor eller gaser. 4 Skydda Dig mot elektriska stötar Undvik kroppskontakt med jordade delar (t.ex. rör, radiatorer, spisar, kylskåp). Vid extrema arbetsförhållanden (t.ex. hög fuktighet, uppkomst av metalldamm osv.) kan den elektriska säkerheten ökas med koppling av en skiljetransformator eller en jordfelsbrytare. 5 Utom räckhåll för barn Se till att verktyget och sladden förvaras utom räckhåll för barn. Personer under 16 år får inte arbeta med verktyget på egen hand. 6 Förvara verktyg säkert När elverktyget inte används skall det förvaras på ett torrt, högt placerat ställe, inlåst, utom räckhåll för barn. 7 Överbelasta inte elverktyg Du arbetar bättre och säkrare inom det angivna effektsområdet. 8 Använd rätt elverktyg Tvinga inte elverktyget att göra arbeten som är avsedda för kraftigare verktyg. Använd inte elverktyg för ändamål de inte är avsedda för: använd t.ex. inte handcirkelsåg för att såga av kvistar eller vedträ. 9 Klä Dig rätt Bär inte löst hängande kläder eller smycken. De kan fastna i rörliga delar. Gummihandskar och halkfria skor rekommenderas vid utomhusarbeten. Använd hårnät om Du har långt hår. 10 Använd skyddsglasögon Använd skyddsglasögon för att förhindra att damm blåser in i Dina ögon vilket kan förorsaka skada. Om mycket damm uppstår använd även ansiktsmask. 11 Misshandla inte sladden Bär aldrig verktyget i sladden och använd inte sladden för att ta ut kontakten från uttaget. Utsätt inte sladden för hetta, olja eller skarpa kanter. 12 Sätt fast arbetsstycket Använd skruvtvingar eller ett skruvstycke för att hålla fast arbetsstycket. Det är säkrare än att använda handen och Du får bägge händerna fria för arbetet. 13 Sträck Dig inte för mycket Se till att Du alltid har säkert fotfäste och balans. 14 Sköt tillbehören med omsorg Håll tillbehören skarpa och rena. Följ instruktionerna beträffande skötsel och byte av tillbehör. Kontrollera elverktygets sladd regelmässigt och få den reparerad hos en erkänd fackverkstad om den är skadad. Kontrollera förlängningssladdar regelmässigt och byt ut dem om de är skadade. Håll handtagen torra, rena och fria från olja och fett. 15 Ta ut kontakten från uttaget när elverktyg inte är i bruk, innan service och vid byte av verktyg såsom sågklinga, borr och fräs. 16 Tag bort nycklar Kontrollera att nycklar och justerverktyg har tagits bort från elverktyget innan det startas. 17 Undvik oavsiktlig inkoppling Bär inte anslutna elverktyg med fingret på strömbrytaren. Se till att strömbrytaren är frånslagen när Du ansluter stickkontakten till uttaget. 18 Förlängningssladdar utomhus Utomhus skall förlängningssladdar endast användas som är tillåtna för utomhusbruk och märkta för detta. 19 Var uppmärksam Titta på det Du gör. Använd sunt förnuft. Använd inte elverktyget när Du är trött. 20 Kontrollera elverktyget för skador innan Du ansluter sladden till vägguttaget Innan fortsatt användning av elverktyget skall eventuellt skadade skyddsanordningar och andra defekta delar kontrolleras noggrant för att fastställa om det kommer att fungera riktigt och utföra den avsedda funktionen. Kontrollera att de rörliga delarna fungerar oklanderligt och inte klämmer, att inga delar är brutna, att alla delar är riktigt monterade och att andra förhållanden som kan påverka driften stämmer. En skyddsanordning eller annan del, som är skadad, skall repareras eller bytas ut av en erkänd fackverkstad, om ej annat anges i bruksanvisningen. Felaktiga strömbrytare måste bytas hos en fackverkstad. Använd inte elverktyget om strömbrytaren inte kan kopplas till eller från. 21 För Din personliga säkerhet Använd endast tillbehör och tillsatser som är rekommenderade i bruksanvisningen och katalogerna. Användning av annat verktyg eller tillbehör än vad som rekommenderas i bruksanvisningen eller katalogerna kan innebära risk för personskada. 22 Reparation av verktyg får endast utföras av godkänd DEWALT serviceverkstad Det här verktyget motsvarar gällande säkerhetsbestämmelser. För att undvika olycksfall ska reparationer och elanordningar endast utföras av behörig elektromontör. Särskilda säkerhetsregler för geringssågar

• Kontrollera att sågklingan roterar åt rätt håll. Kontrollera att klingan är skarp. Använd varken mindre eller större sågklingor än vad som rekommenderas. Se “tekniska data” för information om sågklingans storlek.

• Kontrollera att alla reglage och spärrar är åtdragna innan Du startar sågen.

• Kontrollera med jämna mellanrum att ventilerna på sågen ej är igensatta av damm och spån.

• Drag ut stickkontakten ur väggen innan Du utför underhållsarbete eller byter sågklinga.

• Läs bruksanvisningen innan Du använder tillbehör till sågen. Fel användning kan medföra person- och materialskador.

• Se till att motorn når fullt varvtal innan Du börjar såga.

• Släpp upp såghuvudet från sågsnittet innan Du släpper strömbrytaren.

• Sätt inte in något föremål i fläkten för att stanna motoraxeln.

• Håll händerna borta från sågklingan när strömmen är ansluten.

• Såga inte extremt små bitar.

• Försök inte stoppa sågklingan genom att pressa något föremål mot klingan. Det kan orsaka mycket svåra personskador.

• Använd aldrig skadade sågklingor.

• Använd inga slipskivor.

• Såga aldrig ferrometaller, icke-ferrometaller eller murverk. Övriga risker Följande risker är förbundna till användningen av geringssågar: Även om man följer alla relevanta säkerhetsföreskrifter och tillämpar alla säkerhetsanordningar kan vissa kvarstående risker inte undvikas. Dessa är: - Hörselskada. - Risk för olyckor orsakade av det roterande sågbladets oskyddade delar.73 sv - 3 SVENSKA - Risk för kroppsskada vid bladbyte. - Risk att klämma fingrarna när skyddskåporna öppnas. - Hälsorisker till följd av inandat damm som bildas vid sågning av trä, i synnerhet ek, bok och MDF. Kontroll av förpackningens innehåll Förpackningen innehåller: 1 Delvis monterad maskin 1 Sexkantnyckel 1 Stiftnyckel 1 216 mm TCT sågklinga 2 Låsskruvar 1 Insatsanhåll (med 2 st skruvar) 2 Utsugsmunstycker 1 Instruktionshandbok 1 Sprängteckning

• Kontrollera defekter på verktyg, delar och tillbehör som kan ha uppstått i samband med transport.

• Läs noga igenom handboken och förvissa Dig om att Du förstår instruktionerna innan Du börjar använda maskinen.

• Avlägsna sågen försiktigt från förpackningsmaterialet. Beskrivning (fig. A1 & A2) Din DEWALT kap- och geringssåg är utvecklad för professionell användning. Detta högprecisionsverktyg kan enkelt och snabbt ställas in på vertikal rak kapning, vinklad kapning, geringskapning eller dubbelgering. Om arbetsstycket sätts på en träbit ökas kapaciteten till 300 mm.

1 Strömbrytare 2 Spärr för såghuvudet 3 Handtag 4 Fast övre klingskydd 5 Yttre fläns 6 Låsskruv för sågklingan 7 Undre klingskydd 8 Insatsanhåll 9 Fast bord 10 Sågspringa 11 Spärrhake för fasta stopp 12 Låsskruv för gering 13 Svängbart bord/geringsarm 14 Geringsskala 15 Anhåll 16 Övre utsugsmunstycke

17 Undre utsugsmunstycke 18 Hake för såghuvudet 19 Spännhake för såghuvudets vinkel 20 Vinkelskala 21 Hål för skruvar vid fastmontering av sågen på bänk 22 Transportspärr 23 Styrstänger 24 Låsskruv för såghuvudets Extra tillbehör

25 Ändbricka 26 Stödstänger 27 Materialstöd 28 Fastspänningsanordning för arbetsstycke 29 Svängbart materialstopp 30 Justerbart stativ (max höjd 760 mm) 31 Stödben

32 Längdstopp för korta arbetsstycken (kan bara användas tillsammans med stödstängerna [26])

31 Stödben 33 Rullbord Elektrisk säkerhet Den elektriska motorn är endast avsedd för en spänning. Kontrollera alltid att spänningen på nätet motsvarar den spänning som finns angiven på märkplåten. Utbyte av kabel eller kontakt Tänk på säkerhetsföreskrifterna när du ska byta ut sladden eller kontakten. En kontakt med frilagda kopparledare är livsfarlig om den kopplas i ett spänningsförande eluttag. Bruk med förlängningssladd Om du behöver använda en förlängningssladd, använd en godkänd förlängningssladd lämpad för den här maskinens strömförbrukning (se tekniska data). Om du använder en sladdvinda, vira alltid av sladden fullständigt. Montering Koppla alltid ur verktyget innan Du börjar med inställning. Motorn och skydden är redan monterade på bordet. Dammsugning DE7777 (extrautrustning) (fig. B)

• Fäst slangarna (34) till munstyckena (16) och (17).

• Anslut slangarna till 3-vägsadaptern (36) med hjälp av adaptera (35) och stoppa till den tredje hål.

• Använd om möjligt en dammsugare som fyller gällande föreskrifter gällande dammutsläpp. Montering av insatsanhållet (fig. A2 & C) Använd geringsanhållet vid alla sågningar!

• Tryck ned såghuvudet och dra ut transportspärren (22), släpp sedan upp såghuvudet igen (fig. A2).

• Sätt in skruvarna (37) & (38) och klämbrickorna (39) i hålen (40) enligt figuren för att montera insatsanhållet (8) (fig. C). Sladdklämma (fig. D)

• Sätt in sladden (41) i sladdklämman (42). Se till att tillräckligt mycket sladd är fri så att såghuvudet kan manövreras fritt. Bänkmontering (fig. E) Sågen kan monteras på alla plana och stabila ytor. Men det bästa är att montera sågen med en arbetshöjd på 700-750 mm.

• För in de två låsskruvarna (43) i de två hålen (21).

• Se till att sågen monterats ordentligt så att den inte kan röra sig under sågningen.SVENSKA sv - 4 74 Montering av sågklinga (fig. A1 & F) Tänderna på ett nytt blad är mycket vassa och kan vara farliga.

• Håll den yttre flänsen (5) med hjälp av stiftnyckeln (44).

• Använd 6 mm insexnyckeln och lossa låsskruven för sågklingan (6) genom att vrida den medsols. Ta bort låsskruven för klingan (6), klämbrickan och den yttre flänsen (5) (fig. A1).

• Tryck in det kombinerade undre klingskyddet och spärren för såghuvudet (2) så att det undre skyddet (7) höjs och ta bort sågklingan (45).

• Montera den nya sågklingan (45) på axeln (46) på den inre flänsen (47) och kontrollera samtidigt att spetsen på de undre sågtänderna pekar mot anhållet (bort från operatören).

• Byt ut den yttre flänsen (5), och se till att lokaliseringsklackarna (48) sitter på plats ordentligt, en på var sida av motorn.

• Håll den yttre flänsen (5) med hjälp av stiftnyckeln och dra åt låsskruven för sågklingan (6). Inställning Koppla alltid ur verktyget innan Du börjar med inställning. Din geringssåg var korrekt justerad när den lämnade fabriken. Om justering skulle behövas efter transport eller hantering, eller av något annat skäl skall följande instruktioner följas. När dessa justeringar genomförts behöver de inte ändras igen. Justering av styrstängerna för konstant djup (fig. A1, G1 & G2) Sågklingan skall snurra fritt utan att vidröra det fasta bordet vid spårets slut eller vid den rörliga armens front. För att uppnå denna precision i alla lägen måste styrstängerna vara parallellt inställda till bordet när såghuvudet är i sitt lägsta läge.

• Tryck in det kombinerade undre klingskyddet och spärren för såghuvudet (2) (fig. A1).

• Tryck ned såghuvudet helt i den bakre positionen och mät höjden mellan det rörliga bordet (13) och underkanten av den yttre flänsen (5) (fig. G1).

• Håll såghuvudet nedtryckt och dra det hela vägen ut.

• Mät ännu en gång höjden enligt figur G1. Båda mätresultaten ska stämma överens. Inställningen går till så här:

• Lossa låsmuttern (49) i fästet (50) och justera skruven (51) efter behov, en liten bit i taget (fig. G2).

• Dra åt låsmuttern (49). Kontrollera alltid att sågklingan inte vidrör det fasta bordet vid spårets slut eller vid den rörliga armens front. Det är viktigt att kontrollera detta både i 90° och 45° vinkel. Starta inte sågen innan detta har kontrollerats! Kontroll och justering av sågklingan i förhållande till anhållet (fig. A2 & H)

• Lossa låsskruven för gering (12) genom att vrida den motsols (fig. H).

• Tryck ned huvudet och lås det med transportspärren (22) (fig. A2).

• Lyft spärrhaken (11) och vrid såghuvudet till geringsposition 0°. Dra åt låsskruven (12) (fig. H).

• Kappa en träbit med en bredd av min. 100 mm och kontrollera vinkeln. Om sågklingan inte är exakt 90° i förhållande till anhållet:

• Lossa låsskruven (12) och låsmuttern (52) och vrida det excentriska stiftet (53) efter behov.

• Dra åt låsskruven (12). Kontroll och justering av sågklingan i förhållande till bordet (fig. A2, J1 - J3)

• Kontrollera att såghuvudet är fastlåst i 0° geringsposition.

• Lossa på spännhaken för såghuvudets vinkel (19) (fig. A2).

• Tryck såghuvudet åt höger tills det är helt vertikalt och lås spännhaken igen (19).

• Lägg en vinkelhake (54) mot sågbordet och längs med sågklingan (45) (fig. J1). Låt vinkelhaken inte vidröra sågtändernas spetsar. Inställningen går till så här:

• Lossa på spännhaken för såghuvudets vinkel (19) (fig. A2).

• Lossa låsmuttern (55) och vrida skruen till att justere (fig. J2).

• Kontrollera att markören (56) pekar på 0° på vinkelskalan (20) (fig. J3).

• Om inte, lossa de två skruvarna (57), flytta skalan (20) efter behov och dra åt de två skruvarna igen. Kontroll och justering av vinkelgraden (fig. A2, J2 & K)

• Lossa på spännhaken (19) (fig. A2).

• Vrid såghuvudet åt vänster, så mycket det går.

• Kontrollera med en gradskiva att vinkeln är exakt 45° (fig. K).

• Om justering är nödvändig, lossa låsmuttern (58) och vrid på justeringsskruven (59) (fig. J2). Vid justeringen kan det vara bra att hålla såghuvudet för att minska belastningen och på så sätt underlätta justeringen. Bruksanvisning

• Följ alltid säkerhetsföreskrifterna och tillhörande bestämmelser.

• Se till att allt material som ska sågas är ordentligt fastspänt.

• Utöva endast lätt tryck mot maskinen och tryck aldrig i klingans sidriktning.

• Undvik överbelastning. Innan Du börjar:

• Montera rätt sågklinga. Använd inga sågklingor som är för slitna. Apparatens högsta varvtal får inte överskrida sågklingans.

• Försök aldrig såga mycket små bitar.

• Låt bladet såga fritt. Tvinga inte sågen.

• Såga inte förrän motorn har uppnått full hastighet.

• Se till att alla spärrknappar och spännhandtag är åtdragna. TILL- och FRÅN-koppling (fig. L)

• Tryck in strömbrytaren (1) för att starta sågen medan Du samtidigt trycker in det kombinerade undre klingskyddet och spärren för såghuvudet (2) enligt fig. L.

• Stanna sågen genom att släppa strömbrytaren.

• Man kan inte låsa strömbrytaren. Sågningens kvalitet Hur jämnt ett sågsnitt blir beror på många faktorer, t ex materialet som sågas. Vid listverk och andra precisionsändamål som kräver ett jämnt sågsnitt får du bäst resultat med en vass sågklinga (60 tänder karbidstål) och en långsam, jämn sågrörelse. Se till att materialet inte kryper medan du sågar; kläm det ordentligt på plats. Låt alltid klingans stanna helt innan du lyfter armen. Om det ändå bryts ut små fibrer vid arbetsstyckets bakända, klistra en bit maskeringstejp på trät där sågningen ska göras. Såga igenom tejpen och avlägsna den försiktigt när du är färdig.SVENSKA 75 sv - 5 Geringsinställning (fig. A1 & M) Det finns fasta geringsstopp på 0°, 15°, 22,5°, 30° och 45° till vänster och höger. Positionen vid 30° har en reversibel insats (60) for 30° eller 31,6° (fig. M).

• Lossa låsskruven för gering (12) och lyft spärrhaken (11) för att frigöra geringsarmen (fig. A1).

• Flytta geringsarmen till önskat läge och lås den genom att dra åt låsskruven (12).

• Justera geringsarmen (13) genom att flytta armens kant till den önskade markeringen på skalan: - till höger om 0°: bruka armens vänster kant - till vänster om 0°: bruka armens höger kant Kontrollera att inte den avkapade biten kläms mellan klingan och anhållet vid geringssågning. Avkapningsvinkeln skall vara större än 90° annars kan den avkapade biten följa med klingans rotationsriktning. Inställning av vinkeln (fig. A2)

• Lossa spännhaken (19) och vinkla huvudet åt vänster.

• Håll fast såghuvudet och lås spännhaken (19) ordentligt. Vertikal rak kapning (fig. A1 & N)

• Lossa låsskruven för gering (12) och lyft upp spärrhaken för fasta stopp (11) (fig. A1).

• Sätt geringsarmen i 0° och lås låsskruven.

• Lägg det trä som ska kapas mot anhållet.

• Greppa handtaget (3) och pressa in spärren för såghuvudet (2) så att huvudet frigörs. Starta sedan motorn genom att trycka in strömbrytaren (1). Börja alltid sågsnittet närmast anhållet (fig. N).

• Tryck ned såghuvudet så att sågklingan kan såga igenom arbetsstycket. Låt sågklingan göra arbetet, pressa inte för hårt.

• När såghuvudet är helt nedpressat, dra då såghuvudet åt Dig för att fullfölja sågsnittet.

• När sågsnittet är utfört, för upp såghuvudet ur materialet, släpp spärren för såghuvudet (2) och strömbrytaren, och återställ såghuvudet i sin låsta “parkerings”-position.

• För vissa typer av plastprofiler, rekommenderar vi att handlingarna utförs i motsatt ordningsföljd.

• Det undre klingskyddet är konstruerat för att snabbt täcka sågklingan när spärren för såghuvudet (2) släpps. Om inte skyddet täcker klingan efter ca. 1 sekund, kontakta en auktoriserad DEWALT servicestation. Vertikal geringskapning (fig. A1 & O)

• Lossa låsskruven för gering (12) och lyft upp spärrhaken för fasta stopp (11) (fig. A1).

• Flytta huvudet till vänster eller höger till önskad vinkel (fig. O).

• Om någon annan vinkel behövs, håll såghuvudet fast ordentligt och dra åt låsskruven för gering.

• Kontrollera alltid att låsskruven är ordentligt låst innan Du börjar såga.

• Följ samma procedur som för “vertikal rak kapning”. När du snedsågar en liten bit från trästyckets ända, placera trät så att biten som ska sågas av befinner sig på sidan med den större vinkeln mot anslaget; alltså stycket som ska sågas av till höger vid vänstergering och till vänster vid högergering. Vinklad kapning (fig. A2 & P) Vinklarna kan ställas in från 0° till 45° till vänster. Vinklar upp till 45° kan kapas med geringsarmen mellan noll och maximalt 45° geringsposition vänster eller höger.

• Lossa spännhaken (19) och ställ in önskad vinkel (fig. A2).

• Lås spännhaken (19) ordentligt igen.

• Följ samma procedur som för “vertikal rak kapning”. Sammansatt geringssnitt (fig. Q1 & Q2) Det här är en kombination av ett geringssnitt och ett vinklat snitt. Detta är den slags sågning som man använder för att göra lister eller lådor med vinklade sidor som den som visas i fig. Q1. Om vinklarna varierar från sågning till sågning, kontrollera då att spännhaken och låsskruvarna är ordentligt fixerade. De måste fixeras efter varje ändring av vinklar.

• Diagrammet nedan är en hjälp vid val av vinkel och geringsinställning vid dubbelgering. Tabellen läses på följande sätt: Välj en vinkel “A” (fig. Q2) på arbetsstycket och leta reda på den vinkeln på cirkelbågen i diagrammet. Från denna punkt, följ tabellen nedåt för att hitta den korrekta vinkeln och följ den tvärs över för att hitta rätt geringsvinkel.

• Ställ in sågen efter de fastställda vinklarna och gör några provsnitt.

• Försök sätta ihop de kapade bitarna.

• Exempel: För att göra en fyrsidig låda med 30° utvändig vinkel (vinkel “A”, fig. Q2), använd den övre högra cirkeln och leta upp 30° på cirkelskalan.

• Följ den horisontella skärlinjen ut till sidorna för att hitta sågens geringsvinkelinställning (23°).

• Följ på samma sätt den vertikala skärlinjen uppåt eller nedåt för att hitta vinkelinställningen på sågen (40°).

• Såga alltid några gånger i en provbit för att kontrollera att inställningen är rätt. Sågning av icke järnaltiga metaller Vid sågning av icke järnhaltiga metaller skall maskinen endast användas i geringsläge. Vi rekommenderar att aldrig utföra fassågning och sammansatt gering i icke järnhaltiga metaller. Maskinen skall aldrig användas för sågning av järnhaltiga metaller.

• Använd alltid en materialklämma vid sågning av icke järnhaltiga metaller. Se till att arbetsstycket är ordentligt fastspänt.

• Använd endast sågklingor avsedda för sågning av icke järnhaltiga metaller.

• Vid applicering av smörjmedel skall endast vax eller separationsspay användas, aldrig emulsioner eller liknande vätskor.

• Anslut en FI- eller DI-brytare mellan maskinen och nätet för att undvika remanensrisker orsakade av metallspån. STÄLL IN DENNA FASVINKEL PÅ SÅGEN

FYRKANTIG LÅDA SEXKANTIG LÅDA LÅDANS SIDA (VINKEL A) STÄLL IN DENNA GERINGSVINKEL PÅ SÅGEN VINKEL PÅ ÅTTAKANTIG LÅDASVENSKA sv - 6 76 FI-brytaren skall uppfylla följande krav: märkspänning 230 V märkström 16 A reaktionstid < 15 ms smältström 30 mA DI-brytaren skall uppfylla följande krav: DIN VDE 0661 märkspänning 230 V märkström 16 A smältström 30 mA flerpolig frånkoppling L+N+PE PE-övervakning lågspänningsutlösning Extra tillbehör Dammsugning Utsugssatsen DE7777 är tillgänglig for optimal utsugning. Satsen består av 3 slangar, en 3-vägsadapter och monteringsmaterialer. Fastmontering av arbetsstycket (fig. A3) Använd alltid en materialklämma vid sågning av icke järnhaltiga metaller.

• I de flesta fall räcker det med sågklingans rörelse för att hålla arbetsstycket på plats mot anhållet.

• Om materialet har en tendens att lyfta eller åka framåt mot anhållet, kan det vara lämpligt att använda fastspänningsanordningen (28) som finns som tillbehör. Sågning av korta arbetsstycken (fig. A3) Vi rekommenderar användning av längdstopp (32) både för seriearbeten och för korta arbetsstycken av olika längd. Längdstoppet kan endast användas tillsammans med ett par extra stödstänger (26). Sågning av långa arbetsstycken (fig. A3) Använd alltid stöd till långa arbetsstycken. Figur A3 visar den idealiska uppställningen vid sågning av långa arbetsstycken när sågen används fristående (all utrustning kan fås som tillbehör). Denna utrustning (med undantag av stödbenen och fastspänningsanordningen för arbetsstycken) behövs både på inmatnings- och utmatningssidan: - Stödben (31) (med monteringsinstruktioner). - Stödstänger (500 eller 1.000 mm) (26). - Stativ (30) för stödstängerna. Använd inte stativet till att stötta maskinen! Stativets höjd är justerbar. - Materialstöd (27). - Ändbricka (25) för att stötta stängerna (även vid arbete på en existerande bänk). - Fastspänningsanordning (28). - Svängbart materialstopp (29).

• Sätt sågen på stödbenen och montera stödstängerna.

• Skruva fast materialstöden (27) ordentligt på stödstängerna (26). Fastspänningsanordningen (28) fungerar nu som längdstopp.

• Sätt ändbrickorna på plats (25).

• Sätt fast det vridbara materialstoppet (29) på den bakre stödstången.

• Använd det vridbara materialstoppet (29) för att justera kapning av medellånga och långa arbetsstycken. Det kan justeras sidledes och svängas bort när det inte används. Användning av rullbord (fig. A3 & A5) Rullbordet (33) underlättar hanteringen av stora och långa arbetsstycken (fig. A5). Den kan kopplas både till höger och vänster sida av sågen. Rullbordet går bara att använda tillsammans med de extra stödbenen (fig. A3). Montera rullbordet enligt bruksanvisningen som följer med stödbenen.

• Ersätt de korta standardstödstängerna på stödbenen med stödstängerna från rullbordet på den sida där bordet ska användas.

• Följ alla instruktioner som följer med rullbordet. Rekommenderade sågklingor Tungsten hårdmetall Användning Diameter Antal tänder skodd (TCT) Negativ tandvinkel Trä, skivor tjocka plastprofiler 216 24 Högkvalitativa paneler 216 48 (fina snitt), tunna plastprofiler Negativ tandvinkel Tunna plastprofiler 216 60 rak slipad topp (t.ex. rullgardinslister, kabelrör) Kontakta Din återförsäljare för vidare information om lämpliga tillbehör. Transport (fig. A1 & A2)

• Ställ in sågen på 0° gering och 0° vinkel innan transport.

• Tryck in det kombinerade undre klingskyddet och spärren för såghuvudet (2).

• Tryck ned såghuvudet och lås med transportspärren (22) (fig. A2).

• För sågklingan till viloläget.

• Bär alltid sågen i handtaget (3). Skötsel Ditt DEWALT elverktyg har tillverkats för att, med så lite underhåll som möjligt, kunna användas länge. Varaktig och tillfredsställande användning erhålles endast genom noggrann skötsel och regelbunden rengöring. Smörjning Ditt elverktyg behöver ingen smörjning. Rengöring Håll ventilationsöppningen ren och rengör regelbundet elverktyget med en mjuk trasa. Förbrukade maskiner och miljön När Din produkt är utsliten, skydda naturen genom att inte slänga den tillsammans med vanligt avfall. Lämna den till de uppsamlingsställen som finns i Din kommun eller till en DEWALT serviceverkstad. DEWALT service Skulle fel uppstå på maskinen, lämna då alltid in den till en auktoriserad serviceverkstad. Se aktuell prislista/katalog för vidare information elle kontakta DEWALT. På grund av forskning och utveckling kan ovanstående specifikationer ändras vilket inte meddelas separat.GARANTI

• 30 DAGARS NÖJD-KUND-GARANTI • Om du inte är fullständigt nöjd med din DEWALT-maskinens prestanda behöver du endast returnera den inom 30 dagar, komplett som vid köpet, till ditt inköpsställe eller en DEWALT auktoriserad serviceverkstad för fullständig återbetalning eller utbyte. Inköpsdatum måste påvisas.

• ETT ÅRS FRI FÖREBYGGANDE SERVICE • Om din DEWALT-produkt inom 12 månader efter inköpsdatum kräver underhåll eller service, utförs detta kostnadsfritt av en auktoriserad serviceverkstad. Fri förebyggande service omfattar arbets- och reservdelskostnader för elektriska verktyg. Kostnad för tillbehör ingår ej. Inköpsdatum måste påvisas.

• ETT ÅRS GARANTI • Om din DEWALT-produkt inom 12 månader efter inköpsdatum visar defekter på grund av brister i material eller vid produktionen, garanterar vi att kostnadsfritt ersätta alla defekta delar eller, på vårt eget initiativ, att gratis ersätta produkten på villkor att:

• Produkten inte har missbrukats.

• Eventuella reparationer har utförts av auktoriserad verkstad/personal.

• Inköpsdatum kan påvisas. Denna garanti erbjuds som extra fördel och är separat från köparens föreskrivna rättigheter. För adressen till närmaste DEWALT auktoriserade serviceverkstad, se aktuell katalog för vidare information eller kontakta DEWALT. Importör i Sverige: Black & Decker AB SVENSKA 77 sv - 7TÜRKÇE tr - 1 78 ÇAPRAZ DİŞLİ GÖNYE TESTERESİ DW700 Tebrikler! Bir D
