ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DWS727 DEWALT

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο τραυματισμού, διαβάστε το εγχειρίδιοχρήσης. Ορισμοί: Οδηγίες ασφαλείας Οι παρακάτω ορισμοί περιγράφουν το επίπεδο σοβαρότητας για κάθε προειδοποιητική λέξη. Παρακαλούμε διαβάστε το εγχειρίδιο και δώστε προσοχή σε αυτά τασύμβολα.

ΚΙΝΔΥΝΟΣ: Υποδεικνύει μια επικείμενη επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, θα προκαλέσει θάνατο ή σοβαρότραυματισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Υποδεικνύει μια ενδεχομένως επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, θα μπορούσε να προκαλέσει θάνατο ή σοβαρότραυματισμό. Δήλωση Συμμόρφωσης - Ε.Κ. Οδηγία περί μηχανικού εξοπλισμού Φαλτσοπριονο DWS727

DeWALT δηλώνει ότι τα προϊόντα που περιγράφονται στην ενότητα Τεχνικά δεδομένα σχεδιάστηκαν σε συμμόρφωση με τα εξής πρότυπα και οδηγίες: 2006/42/eK, EN62841-1:2015/AC:2015; EN62841-3-9:2015 + AC:2016 + A11:2017. Αυτά τα προϊόντα συμμορφώνονται και με τις Οδηγίες 2014/30/ΕΕ και 2011/65/ΕΕ. Για περισσότερες πληροφορίες, παρακαλούμε επικοινωνήστε

DeWALT στην παρακάτω διεύθυνση ή ανατρέξτε στο πίσω μέρος τουεγχειριδίου. Ο κάτωθι υπογράφων είναι υπεύθυνος για τη σύνταξη του τεχνικού φακέλου και πραγματοποιεί την παρούσα δήλωση εκ μέρους της εταιρείας DeWALT

Markus Rompel Αντιπρόεδρος Μηχανολογίας, PTE Ευρώπης DeWALT , Richard-Klinger-Straße 11, D-65510, Idstein, Γερμανία

Το επίπεδο εκπομπής κραδασμών και/ή θορύβου που αναφέρεται στο παρόν δελτίο πληροφοριών έχει μετρηθεί σύμφωνα με τυποποιημένη διαδικασία δοκιμής που αναφέρεται στο πρότυπο EN62841 και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με άλλο. Μπορεί να χρησιμοποιηθεί για μια προκαταρκτική αξιολόγηση της έκθεσης σε κραδασμούς.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το αναφερόμενο επίπεδο εκπομπής κραδασμών και/ή θορύβου αντιστοιχεί στις βασικές εφαρμογές του εργαλείου. Ωστόσο, αν το εργαλείο χρησιμοποιηθεί για διαφορετικές εφαρμογές, με διαφορετικά αξεσουάρ ή αν δεν συντηρείται κανονικά, η εκπομπή κραδασμών και/ή θορύβου μπορεί να διαφέρει. Αυτό ενδέχεται να αυξήσει σημαντικά το επίπεδο έκθεσης στη συνολική διάρκεια του χρόνου λειτουργίας. Μια εκτίμηση του επιπέδου έκθεσης σε κραδασμούς και/ή θόρυβο θα πρέπει να λαμβάνει υπόψη και τους χρόνους που το εργαλείο είναι απενεργοποιημένο ή λειτουργεί αλλά στην πραγματικότητα δεν εκτελεί εργασία. Αυτό μπορεί να μειώσει σημαντικά το επίπεδο έκθεσης για τη συνολική περίοδο εργασίας. Προσδιορίστε πρόσθετα μέτρα ασφαλείας για προστασία του χειριστή από τις επιπτώσεις των κραδασμών και/ή του θορύβου, όπως: συντήρηση του εργαλείου και των αξεσουάρ, διατήρηση των χεριών θερμών (αφορά τους κραδασμούς), οργάνωση των σχημάτων

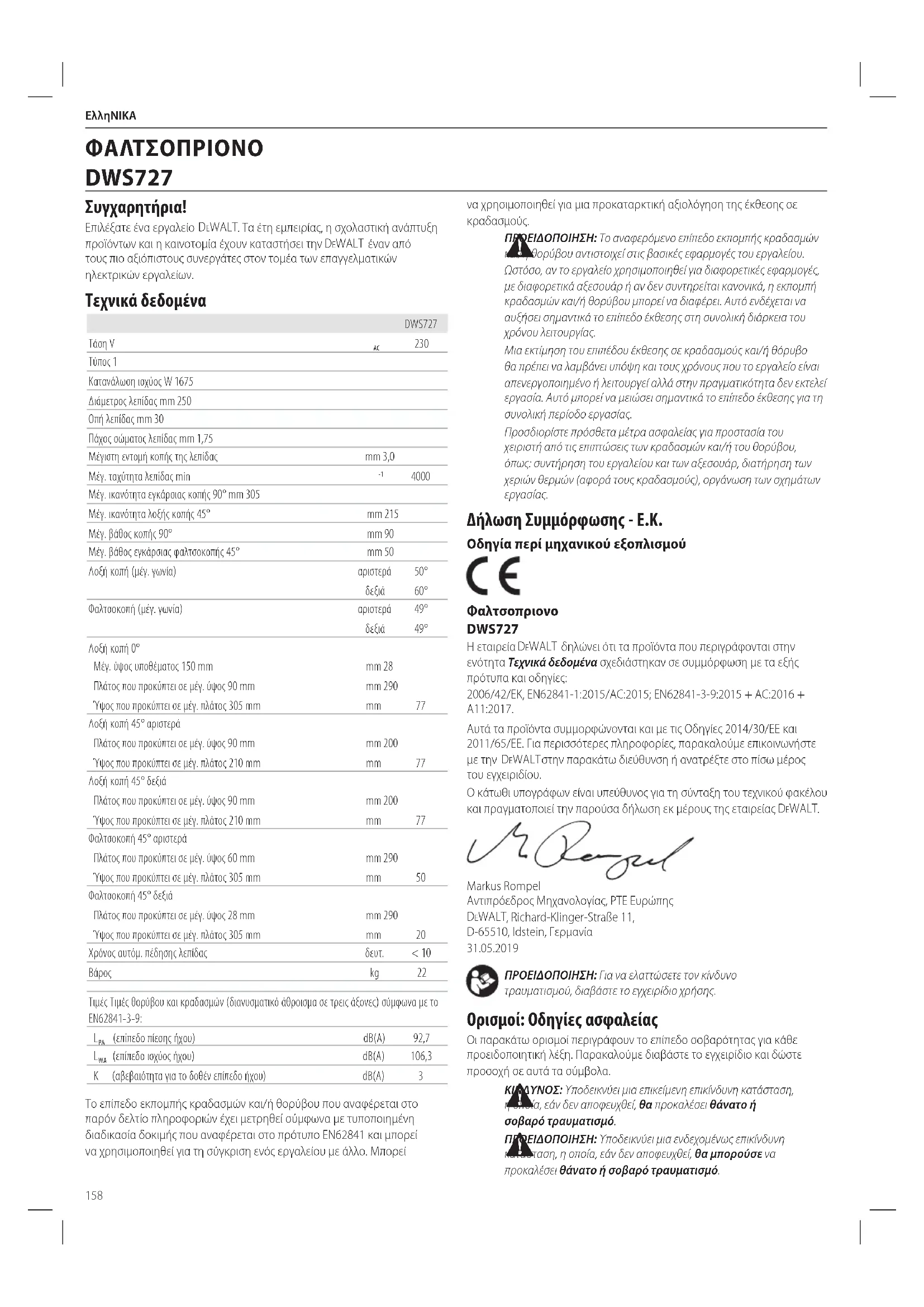

Τύπος 1 Κατανάλωση ισχύος W 1675 Διάμετρος λεπίδας mm 250 Οπή λεπίδας mm 30 Πάχος σώματος λεπίδας mm 1,75 Μέγιστη εντομή κοπής της λεπίδας mm 3,0 Μέγ. ταχύτητα λεπίδας min

Μέγ. ικανότητα εγκάρσιας κοπής 90° mm 305 Μέγ. ικανότητα λοξής κοπής 45° mm 215 Μέγ. βάθος κοπής 90° mm 90 Μέγ. βάθος εγκάρσιας φαλτσοκοπής 45° mm 50 Λοξή κοπή (μέγ. γωνία) αριστερά 50°

60° Φαλτσοκοπή (μέγ. γωνία) αριστερά 49°

49° Λοξή κοπή 0° Μέγ. ύψος υποθέματος 150 mm mm 28 Πλάτος που προκύπτει σε μέγ. ύψος 90 mm mm 290 Ύψος που προκύπτει σε μέγ. πλάτος 305 mm mm

Λοξή κοπή 45° αριστερά Πλάτος που προκύπτει σε μέγ. ύψος 90 mm mm 200 Ύψος που προκύπτει σε μέγ. πλάτος 210 mm mm

Λοξή κοπή 45° δεξιά Πλάτος που προκύπτει σε μέγ. ύψος 90 mm mm 200 Ύψος που προκύπτει σε μέγ. πλάτος 210 mm mm

Φαλτσοκοπή 45° αριστερά Πλάτος που προκύπτει σε μέγ. ύψος 60 mm mm 290 Ύψος που προκύπτει σε μέγ. πλάτος 305 mm mm

Φαλτσοκοπή 45° δεξιά Πλάτος που προκύπτει σε μέγ. ύψος 28 mm mm 290 Ύψος που προκύπτει σε μέγ. πλάτος 305 mm mm

Χρόνος αυτόμ. πέδησης λεπίδας δευτ. < 10 Βάρος kg 22 Τιμές Τιμές θορύβου και κραδασμών (διανυσματικό άθροισμα σε τρεις άξονες) σύμφωνα με το EN62841-3-9:

(επίπεδο πίεσης ήχου) dB(A) 92,7

(επίπεδο ισχύος ήχου) dB(A) 106,3 K (αβεβαιότητα για το δοθέν επίπεδο ήχου) dB(A) 3 Συγχαρητήρια! Επιλέξατε ένα εργαλείο DeWALT . Τα έτη εμπειρίας, η σχολαστική ανάπτυξη προϊόντων και ηκαινοτομία έχουν καταστήσει την DeWALT

τους πιο αξιόπιστους συνεργάτες στον τομέα των επαγγελματικών ηλεκτρικώνεργαλείων. Τεχνικά δεδομένα Ελληνικά (μετάφραση από τις πρωτότυπες οδηγίες) ΦΑΛΤΣΟΠΡΙΟΝΟ DWS727159

ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΉΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΑ ΉΛΕΚΤΡΙΚΑΕΡΓΑΛΕΙΑ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε όλες τις προειδοποιήσεις ασφαλείας, τις οδηγίες, τις απεικονίσεις και τις προδιαγραφές που συνοδεύουν αυτό το ηλεκτρικό εργαλείο. Η μη τήρηση οποιασδήποτε από τις οδηγίες που αναφέρονται πιο κάτω μπορεί να έχει ως αποτέλεσμα ηλεκτροπληξία, πυρκαγιά και/ή σοβαρότραυματισμό. ΔΙΑΤΗΡΗΣΤΕ ΤΙΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΚΑΙ ΤΙΣ ΟΔΗΓΙΕΣ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗΑΝΑΦΟΡΑ Ο όρος «ηλεκτρικό εργαλείο» σε όλες τις προειδοποιήσεις, αναφέρεται σε εργαλείο που τροφοδοτείται με ρεύμα από το ηλεκτρικό δίκτυο (με καλώδιο) ή σε εργαλείο που λειτουργεί με μπαταρία (ασύρματο).

1) Ασφάλεια χώρου εργασίας

α ) Διατηρείτε το χώρο εργασίας καθαρό και καλά φωτισμένο. Οι μη τακτοποιημένοι ή σκοτεινοί χώροι, αποτελούν αιτίαατυχημάτων. β ) Μη λειτουργείτε τα ηλεκτρικά εργαλεία σε εκρηκτικές ατμόσφαιρες, όπως όταν υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνη. Τα ηλεκτρικά εργαλεία δημιουργούν σπινθήρες που μπορούν να προκαλέσουν ανάφλεξη στη σκόνη ή τιςαναθυμιάσεις. γ ) Απομακρύνετε τα παιδιά και άλλα παρευρισκόμενα άτομα όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο. Η απόσπαση της προσοχής σας μπορεί να έχει ως αποτέλεσμα την απώλειαελέγχου.

2) Ηλεκτρική ασφάλεια

α ) Τα βύσματα των ηλεκτρικών εργαλείων πρέπει να ταιριάζουν με τις πρίζες. Μην τροποποιείτε ποτέ το βύσμα με οποιονδήποτε τρόπο. Μη χρησιμοποιείτε τυχόν βύσματα προσαρμογέα με γειωμένα (με γείωση εδάφους) ηλεκτρικά εργαλεία. Με μη τροποποιημένα βύσματα και κατάλληλες πρίζες ελαττώνεται ο κίνδυνοςηλεκτροπληξίας. β ) Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες όπως σωλήνες, καλοριφέρ, εστίες κουζινών και ψυγεία. Ο κίνδυνος ηλεκτροπληξίας αυξάνεται όταν το σώμα σας είναιγειωμένο. γ ) Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή σε συνθήκες υγρασίας. Η είσοδος νερού σε ηλεκτρικό εργαλείο αυξάνει τον κίνδυνοηλεκτροπληξίας. δ ) Μην καταπονείτε υπερβολικά το καλώδιο. Μη χρησιμοποιείτε ποτέ το καλώδιο για τη μεταφορά, το τράβηγμα ή την αποσύνδεση του ηλεκτρικού εργαλείου. Κρατήστε το καλώδιο μακριά από θερμότητα, λάδι, αιχμηρές ακμές και κινούμενα μέρη. Καλώδια που έχουν υποστεί ζημιά ή περιπλεγμένα καλώδια αυξάνουν τον κίνδυνοηλεκτροπληξίας. ε ) Όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο σε εξωτερικό χώρο, να χρησιμοποιείτε μόνο καλώδια προέκτασης που είναι κατάλληλα για χρήση σε εξωτερικό χώρο. Η χρήση καλωδίου κατάλληλου για χρήση σε εξωτερικό χώρο ελαττώνει τον κίνδυνοηλεκτροπληξίας. στ ) Εάν είναι αναπόφευκτη η λειτουργία ηλεκτρικού εργαλείου σε χώρο με υψηλή υγρασία, χρησιμοποιήστε παροχή ηλεκτροδότησης με προστασία από ρεύματα διαρροής (RCD). Η χρήση μιας διάταξης RCD ελαττώνει τον κίνδυνοηλεκτροπληξίας.

ΠΡΟΣΟΧΗ: Υποδεικνύει μια ενδεχομένως επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, ενδέχεται να προκαλέσει τραυματισμό μικρής ή μέτριαςσοβαρότητας. ΣΗΜΕΙΩΣΗ: Υποδεικνύει μια πρακτική που δεν έχει σχέση με προσωπικό τραυματισμό και η οποία, εάν δεν αποφευχθεί, ενδέχεται να προκαλέσει υλικήζημιά.

Υποδηλώνει κίνδυνοηλεκτροπληξίας.

Υποδηλώνει κίνδυνοπυρκαγιάς.

3) Προσωπική ασφάλεια

α ) Παραμείνετε σε εγρήγορση, προσέχετε τι κάνετε και χρησιμοποιείτε την κοινή λογική κατά τη χρήση ενός ηλεκτρικού εργαλείου. Μη χρησιμοποιείτε οποιοδήποτε ηλεκτρικό εργαλείο εάν είστε κουρασμένος(-η) ή υπό την επήρεια ναρκωτικών, αλκοόλ ή φαρμακευτικής αγωγής. Μια μόνο στιγμή απόσπασης της προσοχής σας καθώς χειρίζεστε ηλεκτρικά εργαλεία, μπορεί να προκαλέσει σοβαρό προσωπικότραυματισμό. β ) Χρησιμοποιείτε ατομικό προστατευτικό εξοπλισμό. Να φοράτε πάντοτε προστατευτικά γυαλιά. Η χρήση προστατευτικού εξοπλισμού όπως μάσκας για τη σκόνη, αντιολισθητικών υποδημάτων, κράνους ή προστατευτικών ακουστικών για τις ανάλογες συνθήκες, θα ελαττώσει τους προσωπικούςτραυματισμούς. γ ) Αποτρέψτε τυχόν ακούσια εκκίνηση του εργαλείου. Βεβαιωθείτε ότι ο διακόπτης βρίσκεται στη θέση Off προτού συνδέσετε το εργαλείο στην πρίζα ή/και στην μπαταρία, καθώς και προτού σηκώσετε ή μεταφέρετε το εργαλείο. Η μεταφορά ηλεκτρικών εργαλείων με το δάκτυλό σας στο διακόπτη ή η σύνδεση στην πρίζα εργαλείων με το διακόπτη στη θέση On ενέχουν κίνδυνοατυχήματος. δ ) Αφαιρέστε οποιοδήποτε κλειδί ή ρυθμιστικό κλειδί προτού ενεργοποιήσετε το ηλεκτρικό εργαλείο. Ένα κλειδί ή ρυθμιστικό κλειδί που έχει αφεθεί προσαρτημένο σε κινητό τμήμα του ηλεκτρικού εργαλείου, μπορεί να προκαλέσει προσωπικότραυματισμό. ε ) Μην προσπαθήσετε να φτάσετε απομακρυσμένα σημεία. Φροντίστε να έχετε πάντοτε την κατάλληλη στάση και να διατηρείτε την ισορροπία σας. Κατ’ αυτόν τον τρόπο θα έχετε καλύτερο έλεγχο του εργαλείου σε απροσδόκητεςκαταστάσεις. ζ ) Να είστε ντυμένοι κατάλληλα. Μην φοράτε φαρδιά ενδύματα ή κοσμήματα. Διατηρείτε τα μαλλιά, τα ενδύματα και τα γάντια σας μακριά από κινούμενα μέρη. Τα φαρδιά ενδύματα, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να εμπλακούν στα κινούμεναμέρη. η ) Εάν οι συσκευές παρέχονται με σύνδεση συστημάτων αφαίρεσης και συλλογής σκόνης, φροντίστε τα συστήματα αυτά να είναι συνδεδεμένα και να χρησιμοποιούνται κατάλληλα. Η χρήση συστήματος συλλογής σκόνης μπορεί να ελαττώσει τους κινδύνους που σχετίζονται με τησκόνη. θ ) Μην αφήνετε την εξοικείωση που έχετε αποκτήσει από τη συχνή χρήση εργαλείων να σας επιτρέψει να εφησυχάσετε και να αγνοείτε τις αρχές ασφαλούς χρήσης των εργαλείων. Μια απρόσεκτη ενέργεια μπορεί να προκαλέσει βαρύ τραυματισμό μέσα σε κλάσματα τουδευτερολέπτου.

4) Χρήση και φροντίδα των ηλεκτρικών εργαλείων

α ) Μη ζορίζετε το ηλεκτρικό εργαλείο. Χρησιμοποιείτε το κατάλληλο εργαλείο ανάλογα με την εφαρμογή. Η εργασία θα πραγματοποιηθεί με καλύτερο και πιο ασφαλή τρόπο όταν εκτελείται από το σωστά επιλεγμένο ηλεκτρικό εργαλείο με τον προβλεπόμενορυθμό. β ) Μη χρησιμοποιείτε το εργαλείο εάν ο διακόπτης δεν μεταβαίνει στις θέσεις On (Ενεργοποίηση) και Off (Απενεργοποίηση). Οποιοδήποτε εργαλείο δεν μπορεί να ελεγχθεί μέσω του διακόπτη του, είναι επικίνδυνο και πρέπει ναεπισκευαστεί. γ ) Αποσυνδέστε το φις από την πηγή ρεύματος και/ή το πακέτο μπαταρίας, αν είναι αποσπώμενο, από το ηλεκτρικό εργαλείο, πριν διεξάγετε οποιαδήποτε ρύθμιση, αλλαγή εξαρτήματος ή όταν πρόκειται να αποθηκεύσετε το ηλεκτρικό εργαλείο. Αυτού του είδους τα μέτρα ασφαλείας ελαττώνουν τον κίνδυνο τυχαίας θέσης σε λειτουργία του ηλεκτρικούεργαλείου. δ ) Αποθηκεύετε τα ηλεκτρικά εργαλεία που δεν χρησιμοποιείτε μακριά από μέρη όπου μπορούν να τα προσεγγίσουν παιδιά και μην επιτρέπετε τη χρήση του ηλεκτρικού εργαλείου από άτομα που δεν είναι εξοικειωμένα με αυτό ή με τις οδηγίες χρήσης του. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από μη εκπαιδευμένουςχειριστές.160

ε ) Συντηρείτε τα ηλεκτρικά εργαλεία. Ελέγξτε για τυχόν εσφαλμένη ευθυγράμμιση ή ενσφήνωση κινούμενων μερών, για τυχόν θραύση εξαρτημάτων και για τυχόν άλλες καταστάσεις που μπορεί να επηρεάσουν τη λειτουργία του ηλεκτρικού εργαλείου. Εάν το ηλεκτρικό εργαλείο έχει υποστεί ζημιά, φροντίστε για την επισκευή του πριν το χρησιμοποιήσετε. Πολλά ατυχήματα έχουν προκληθεί από ηλεκτρικά εργαλεία που δεν έχουν συντηρηθείκατάλληλα. ζ ) Διατηρείτε τα εργαλεία κοπής αιχμηρά και καθαρά. Τα κατάλληλα συντηρημένα εργαλεία κοπής με αιχμηρά άκρα κοπής έχουν μικρότερες πιθανότητες λυγίσματος κατά τη λειτουργία και ελέγχονταιευκολότερα. η ) Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα παρελκόμενα και τα τρυπάνια κ.λπ. σύμφωνα με τις παρούσες οδηγίες, λαμβάνοντας υπόψη τις συνθήκες εργασίας και την εργασία που πρόκειται να πραγματοποιηθεί. Η χρήση ενός ηλεκτρικού εργαλείου για εργασίες διαφορετικές από αυτές για τις οποίες προορίζεται, μπορεί να οδηγήσει σε επικίνδυνηκατάσταση. θ ) Διατηρείτε τις λαβές και τις επιφάνειες κρατήματος στεγνές, καθαρές και απαλλαγμένες από λάδι και γράσο. Οι ολισθηρές λαβές και επιφάνειες κρατήματος δεν επιτρέπουν τον ασφαλή χειρισμό και έλεγχο του εργαλείου σε μη αναμενόμενεςκαταστάσεις.

5) Συντήρηση (Σέρβις)

α ) Φροντίζετε η συντήρηση του ηλεκτρικού εργαλείου να πραγματοποιείται από πιστοποιημένο για επισκευές άτομο, με τη χρήση μόνο πανομοιότυπων ανταλλακτικών. Κατ’ αυτό τον τρόπο εξασφαλίζεται η ασφάλεια του ηλεκτρικούεργαλείου. Οδηγίες ασφαλείας για φαλτσοπρίονα α ) Τα φαλτσοπρίονα προορίζονται για κοπή ξύλου ή προϊόντων παρόμοιων με ξύλο και δεν μπορούν να χρησιμοποιηθούν με λειαντικούς τροχούς κοπής για την κοπή σιδηρούχων υλικών όπως σιδερένιου οπλισμού, ράβδων, μπουζονιών κλπ. Η σκόνη από τη λείανση προκαλεί το κόλλημα κινούμενων εξαρτημάτων όπως είναι ο κάτω προφυλακτήρας. Οι σπινθήρες από την κοπή με λείανση θα κάψουν τον κάτω προφυλακτήρα, το ένθετο εντομής κοπής και άλλα πλαστικάεξαρτήματα. β ) Να χρησιμοποιείτε σφιγκτήρες για την υποστήριξη του αντικειμένου εργασίας, όταν αυτό είναι εφικτό. Αν υποστηρίζετε το αντικείμενο εργασίας με το χέρι, πρέπει να κρατάτε το χέρι σας τουλάχιστον 100mm από οποιαδήποτε πλευρά της λεπίδας πριονιού. Μη χρησιμοποιείτε αυτό το πριόνι για να κόψετε τεμάχια που είναι πολύ μικρά για να στερεωθούν ή να κρατηθούν με το χέρι με ασφάλεια. Αν τοποθετήσετε το χέρι σας πολύ κοντά στη λεπίδα πριονιού, υπάρχει αυξημένος κίνδυνος τραυματισμού από την επαφή με τηλεπίδα. γ ) Το αντικείμενο εργασίας πρέπει να είναι ακίνητο και συσφιγμένο ή να συγκρατείται σε σφιχτή επαφή τόσο με τον οδηγό όσο και με το τραπέζι. Μην προωθείτε το αντικείμενο εργασίας προς τη λεπίδα ούτε να κόβετε με οποιουδήποτε είδους "ελεύθερη κίνηση με το χέρι". Τα αντικείμενα εργασίας που δεν συγκρατούνται ή που κινούνται θα μπορούσαν να εκτιναχθούν με υψηλή ταχύτητα, προκαλώνταςτραυματισμό. δ ) Σπρώχνετε το πριόνι ώστε να διασχίσει το αντικείμενο εργασίας. Μην τραβάτε το πριόνι για να διασχίσει το αντικείμενο εργασίας. Για να πραγματοποιήσετε μια κοπή, ανυψώστε την κεφαλή πριονιού και τραβήξτε την έξω, πάνω από το αντικείμενο εργασίας χωρίς να κόψετε, θέστε σε λειτουργία το μοτέρ, πιέστε την κεφαλή πριονιού προς τα κάτω και σπρώξτε το πριόνι ώστε να διασχίσει το αντικείμενο εργασίας. Η κοπή κατά την κίνηση έλξης πιθανότατα θα κάνει το πριόνι να αναρριχηθεί πάνω στο αντικείμενο εργασίας και να εκτινάξει βίαια το συγκρότημα λεπίδας προς τοχειριστή. ε ) ΣΠοτέ μη διασταυρώνετε τα χέρια σας πάνω από την επιθυμητή γραμμή κοπής είτε μπροστά είτε πίσω από τη λεπίδα πριονιού. Η υποστήριξη του αντικειμένου εργασίας με «τα χέρια διασταυρωμένα» δηλ. κρατώντας το αντικείμενο εργασίας προς τα δεξιά της λωρίδας πριονιού με το αριστερό χέρι ή αντίστροφα, είναι πολύ επικίνδυνηπρακτική. ζ ) Όσο περιστρέφεται η λεπίδα, μην τοποθετείτε κανένα από τα χέρια σας στην περιοχή πίσω από τον οδηγό πιο κοντά από 100mm από οποιαδήποτε πλευρά της λεπίδας πριονιού, για εργασίες όπως αφαίρεση υπολειμμάτων ξύλου ή για οποιονδήποτε άλλο λόγο. Η εγγύτητα της περιστρεφόμενης λεπίδας πριονιού με το χέρι σας μπορεί να μην είναι εμφανής και μπορεί να τραυματιστείτεσοβαρά. η ) Επιθεωρήστε το αντικείμενο εργασίας πριν την κοπή. Αν το αντικείμενο εργασίας είναι κυρτωμένο ή παραμορφωμένο, συσφίξτε το με την εξωτερική κυρτωμένη πλευρά προς τον οδηγό. Πάντα να βεβαιώνεστε ότι δεν υπάρχει διάκενο μεταξύ του αντικειμένου εργασίας, του οδηγού και του τραπεζιού κατά μήκος της γραμμής κοπής. Τα κυρτωμένα ή παραμορφωμένα αντικείμενα εργασίας μπορεί να περιστραφούν ή να μετακινηθούν προκαλώντας μάγκωμα στην περιστρεφόμενη λεπίδα πριονιού κατά την κοπή. Δεν πρέπει να υπάρχουν καρφιά ή ξένα αντικείμενα στο αντικείμενοεργασίας. θ ) Μη χρησιμοποιήσετε το πριόνι έως ότου το τραπέζι έχει καθαριστεί από όλα τα εργαλεία, υπολείμματα ξύλου κλπ. εκτός από το αντικείμενο εργασίας. Τα μικρά υπολείμματα ή χαλαρά κομμάτια ξύλου ή άλλα αντικείμενα, αν έρθουν σε επαφή με την περιστρεφόμενη λεπίδα, μπορεί να εκτιναχτούν με υψηλήταχύτητα. ι ) Κόβετε μόνο ένα αντικείμενο εργασίας τη φορά. Τα στοιβαγμένα πολλαπλά αντικείμενα εργασίας δεν μπορούν να συσφιχτούν ή να στηριχτούν ικανοποιητικά και μπορεί να μαγκώσουν στη λεπίδα ή να μετακινηθούν κατά τη διάρκεια τηςκοπής. κ ) Βεβαιωθείτε πριν τη χρήση ότι το φαλτσοπρίονο έχει στερεωθεί ή τοποθετηθεί, πάνω σε οριζόντια, σταθερή επιφάνεια εργασίας. Μια οριζόντια και σταθερή επιφάνεια εργασίας μειώνει τον κίνδυνο απώλειας της ευστάθειας τουφαλτσοπρίονου. λ ) Σχεδιάστε εκ των προτέρων την εργασία σας. Κάθε φορά που αλλάζετε τη ρύθμιση γωνίας φαλτσοκοπής ή λοξής κοπής, να βεβαιώνεστε ότι ο ρυθμιζόμενος οδηγός έχει ρυθμιστεί σωστά ώστε να υποστηρίζει το αντικείμενο εργασίας και δεν θα έρχεται σε επαφή με τη λεπίδα ή με το σύστημα προστατευτικού. Χωρίς να ενεργοποιήσετε το εργαλείο και χωρίς αντικείμενο εργασίας στο τραπέζι, κινήστε τη λεπίδα πριονιού σε μια πλήρη προσομοιωμένη κοπή για να βεβαιωθείτε ότι δεν θα υπάρξει επαφή με τον οδηγό ή κίνδυνος κοπήςτου. μ ) Παρέχετε επαρκή υποστήριξη όπως επεκτάσεις τραπεζιού, στηρίγματα πριονιού κλπ. για ένα αντικείμενο εργασίας που έχει πλάτος ή μήκος μεγαλύτερο από την επιφάνεια του τραπεζιού. Τα αντικείμενα εργασίας που έχουν πλάτος ή μήκος μεγαλύτερο από το τραπέζι του φαλτσοπρίονου μπορεί να πάρουν κλίση αν δεν υποστηρίζονται κατάλληλα. Αν πάρει κλίση το κομμένο τμήμα ή το αντικείμενο εργασίας, μπορεί να ανυψώσει το κάτω προστατευτικό ή να εκτιναχτεί από την περιστρεφόμενηλεπίδα. ν ) Μη χρησιμοποιείτε δεύτερο άτομο ως υποκατάστατο μιας επέκτασης τραπεζιού ή για πρόσθετη στήριξη. Η ασταθής υποστήριξη του αντικειμένου εργασίας μπορεί να κάνει τη λεπίδα να μαγκώσει ή το αντικείμενο εργασίας να μετακινηθεί κατά τη διάρκεια της εργασίας κοπής, τραβώντας και εσάς και το βοηθό σας προς την περιστρεφόμενηλεπίδα. ξ ) Το κομμένο τμήμα δεν πρέπει να σφηνωθεί ή να πιεστεί με οποιοδήποτε μέσο προς την περιστρεφόμενη λεπίδα πριονιού. Αν περιοριστεί, π.χ. με χρήση στοπ μήκους, το κομμένο τμήμα θα μπορούσε να σφηνώσει στη λεπίδα και να εκτιναχτείβίαια. ο ) Πάντα να χρησιμοποιείτε σφιγκτήρα ή διάταξη που έχει σχεδιαστεί για να υποστηρίζει κατάλληλα τα στρογγυλά υλικά161

όπως ράβδους ή σωληνώσεις. Η ράβδοι έχουν την τάση να κυλούν ενώ κόβονται, προκαλώντας μάγκωμα της λεπίδας και τράβηγμα του αντικειμένου εργασίας μαζί με το χέρι σας προς τηλεπίδα. π ) Αφήστε τη λεπίδα να επιτύχει την πλήρη της ταχύτητα πριν τη φέρετε σε επαφή με το αντικείμενο εργασίας. Με αυτόν τον τρόπο θα μειωθεί ο κίνδυνος εκτίναξης του αντικειμένουεργασίας. ρ ) Αν σφηνώσει το αντικείμενο εργασίας ή η λεπίδα, απενεργοποιήστε το φαλτσοπρίονο. Περιμένετε να σταματήσουν όλα τα κινούμενα μέρη και αποσυνδέστε το φις από την πηγή ρεύματος και/ή αφαιρέστε το πακέτο μπαταρίας. Κατόπιν εργαστείτε για την απελευθέρωση του σφηνωμένου υλικού. Η συνέχιση της κοπής με σφηνωμένο αντικείμενο εργασίας θα μπορούσε να προκαλέσει απώλεια του ελέγχου ή ζημιάστοφαλτσοπρίονο. σ ) Αφού ολοκληρώσετε την κοπή, ελευθερώστε το διακόπτη, κρατήστε την κεφαλή πριονιού κάτω και περιμένετε να σταματήσει η λεπίδα πριν αφαιρέσετε το κομμένο τεμάχιο. Είναι επικίνδυνο να πλησιάσετε το χέρι σας στη λεπίδα που δεν έχει σταματήσει ακόμα νακινείται. τ ) Κρατάτε τη λαβή σταθερά όταν πραγματοποιείτε μια μη πλήρη κοπή ή όταν απελευθερώνετε το διακόπτη πριν η κεφαλή φθάσει πλήρως στην κάτω θέση. Η δράση πέδησης του πριονιού μπορεί να προκαλέσει απότομη έλξη του προς τα κάτω, προκαλώντας κίνδυνοτραυματισμού. Πρόσθετοι κανόνες ασφαλείας για φαλτσοπρίονα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μη συνδέσετε την παροχή ρεύματος δικτύου στη μονάδα έως ότου έχετε διαβάσει και κατανοήσει όλες τιςοδηγίες.

• ΜΗ ΧΡΗΣΙΜΟΠΟΙΗΣΕΤΕ ΑΥΤΟ ΤΟ ΜΗΧΑΝΗΜΑ έως ότου έχει συναρμολογηθεί πλήρως και εγκατασταθεί σύμφωνα με τις οδηγίες. Ένα μηχάνημα που έχει συναρμολογηθεί λανθασμένα μπορεί να προκαλέσει σοβαρότραυματισμό.

• ΖΗΤΗΣΤΕ ΣΥΜΒΟΥΛΕΣ από τον προϊστάμενό, τον εκπαιδευτή σας ή άλλο εξειδικευμένο άτομο, αν δεν είστε πλήρως εξοικειωμένος/-η με τη λειτουργία αυτού του μηχανήματος. Η γνώση είναιασφάλεια.

• ΒΕΒΑΙΩΘΕΙΤΕ ότι η λεπίδα περιστρέφεται στη σωστή κατεύθυνση. Τα δόντια της λεπίδας θα πρέπει να δείχνουν στην κατεύθυνση περιστροφής όπως αυτή επισημαίνεται πάνω στοπριόνι.

• ΣΦΙΞΤΕ ΟΛΕΣ ΤΙΣ ΛΑΒΕΣ ΣΦΙΓΚΤΗΡΩΝ, τα κουμπιά και τους μοχλούς πριν τη λειτουργία. Οι λασκαρισμένοι σφιγκτήρες μπορεί να προκαλέσουν την εκτόξευση εξαρτημάτων ή του αντικειμένου εργασίας με υψηλέςταχύτητες.

• ΒΕΒΑΙΩΘΕΙΤΕ ότι όλες οι λεπίδες και οι σφιγκτήρες λεπίδων είναι σε καθαρή κατάσταση, οι πλευρές με εσοχή των σφιγκτήρων λεπίδας είναι σε επαφή με τη λεπίδα και η βίδα του άξονα έχει σφιχτεί καλά. Η λασκαρισμένη λεπίδα ή η ακατάλληλη σύσφιξή της μπορεί να προκαλέσει ζημιά στο πριόνι και ενδεχομένως τραυματισμόατόμων.

• ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΠΑΡΑ ΜΟΝΟ ΤΗΝ ΚΑΘΟΡΙΣΜΕΝΗ ΗΛΕΚΤΡΙΚΗ ΤΑΣΗ για το πριόνι. Αλλιώς μπορεί να προκληθεί υπερθέρμανση, ζημιά στο εργαλείο και τραυματισμόςατόμων.

• ΜΗ ΣΦΗΝΩΝΕΤΕ ΟΤΙΔΗΠΟΤΕ ΣΤΟΝ ΑΝΕΜΙΣΤΗΡΑ για να συγκρατήσετε τον άξονα του μοτέρ. Μπορεί να προκληθεί ζημιά στο εργαλείο και ενδεχόμενος τραυματισμόςατόμων.

• ΠΟΤΕ ΜΗΝ ΚΟΒΕΤΕ ΜΕΤΑΛΛΑ ή υλικά τοιχοποιίας. Οποιοσδήποτε από τους δύο αυτούς τύπους υλικών μπορεί να προκαλέσει αποκόλληση των μυτών από καρβίδιο από τη λεπίδα και εκτόξευσή τους με υψηλή ταχύτητα, με αποτέλεσμα σοβαρότραυματισμό.

• ΠΟΤΕ ΜΗΝ ΕΧΕΤΕ ΚΑΝΕΝΑ ΜΕΡΟΣ ΤΟΥ ΣΩΜΑΤΟΣ ΣΑΣ ΣΕ ΕΥΘΕΙΑ ΓΡΑΜΜΗ ΜΕ ΤΗ ΔΙΑΔΡΟΜΗ ΤΗΣ ΛΕΠΙΔΑΣ ΠΡΙΟΝΙΟΥ. Θα προκύψειτραυματισμός.

• ΠΟΤΕ ΜΗΝ ΕΦΑΡΜΟΣΕΤΕ ΛΙΠΑΝΤΙΚΟ ΣΕ ΠΕΡΙΣΤΡΕΦΟΜΕΝΗ ΛΕΠΙΔΑ. Η εφαρμογή λιπαντικού θα μπορούσε να κάνει το χέρι σας να κινηθεί προς τη λεπίδα με αποτέλεσμα σοβαρότραυματισμό.

• ΜΗΝ τοποθετήσετε οποιοδήποτε από τα χέρια σας στην περιοχή της λεπίδας όταν το πριόνι είναι συνδεδεμένο στην πηγή ηλεκτρικού ρεύματος. Η αθέλητη ενεργοποίηση της λεπίδας μπορεί να έχει ως αποτέλεσμα σοβαρότραυματισμό.

• ΠΟΤΕ ΜΗΝ ΠΕΡΝΑΤΕ ΤΑ ΧΕΡΙΑ ΣΑΣ ΓΥΡΩ Η ΠΙΣΩ ΑΠΟ ΤΗ ΛΕΠΙΔΑ ΠΡΙΟΝΙΟΥ. Η λεπίδα μπορεί να προκαλέσει σοβαρότραυματισμό.

• ΜΗΝ ΠΕΡΝΑΤΕ ΤΑ ΧΕΡΙΑ ΣΑΣ ΚΑΤΩ ΑΠΟ ΤΟ ΠΡΙΟΝΙ εκτός αν είναι αποσυνδεδεμένο από την πηγή ρεύματος και απενεργοποιημένο. Η επαφή με τη λεπίδα του πριονιού μπορεί να προκαλέσειτραυματισμό.

• ΣΤΕΡΕΩΝΕΤΕ ΤΟ ΜΗΧΑΝΗΜΑ ΣΕ ΣΤΑΘΕΡΗ ΕΠΙΦΑΝΕΙΑ ΣΤΗΡΙΞΗΣ. Οι κραδασμοί μπορούν ενδεχομένως να κάνουν το μηχάνημα να γλιστρήσει, να μετακινηθεί ή να ανατραπεί, και να προκαλέσει σοβαρότραυματισμό.

• ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΜΟΝΟ ΛΕΠΙΔΕΣ ΠΡΙΟΝΙΟΥ ΕΓΚΑΡΣΙΑΣ ΚΟΠΗΣ που συνιστώνται για φαλτσοπρίονα. Για τα καλύτερα αποτελέσματα, μη χρησιμοποιείτε λεπίδες με μύτες καρβιδίου που έχουν γωνίες αγκίστρων μεγαλύτερες από 7 μοίρες. Μη χρησιμοποιείτε λεπίδες με βαθιά διάκενα δοντιών. Αυτές μπορεί να εκτραπούν και να έρθουν σε επαφή με το προστατευτικό, και μπορούν να προκαλέσουν ζημιά στο μηχάνημα και/ή σοβαρότραυματισμό.

• ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΜΟΝΟ ΛΕΠΙΔΕΣ ΤΟΥ ΣΩΣΤΟΥ ΜΕΓΕΘΟΥΣ ΚΑΙ ΤΥΠΟΥ που προβλέπονται για αυτό το εργαλείο, για να αποτρέψετε ζημιά στο μηχάνημα και/ή σοβαρό τραυματισμό (που συμμορφώνονται με το EN847-1).

• ΕΠΙΘΕΩΡΕΙΤΕ ΤΗ ΛΕΠΙΔΑ ΓΙΑ ΡΩΓΜΕΣ ή άλλη ζημιά πριν τη χρήση της. Μια λεπίδα που έχει ραγίσει ή υποστεί ζημιά μπορεί να διαλυθεί και τα κομμάτια της να εκτιναχτούν με υψηλές ταχύτητες, προκαλώντας σοβαρό τραυματισμό. Να αντικαθιστάτε άμεσα τις λεπίδες που έχουν παρουσιάσει ρωγμή ή ζημιά. Τηρείτε τον μέγιστο αριθμό στροφών που αναφέρεται στη λεπίδαπριονιού.

• Ο ΜΕΓΙΣΤΟΣ ΑΡΙΘΜΟΣ ΣΤΡΟΦΩΝ ΤΗΣ ΛΕΠΙΔΑΣ ΠΡΙΟΝΙΟΥ πρέπει να είναι πάντα μεγαλύτερος ή τουλάχιστον ίσος με τον αριθμό στροφών που αναφέρεται στην πινακίδα στοιχείων του εργαλείου.

• Η ΔΙΑΜΕΤΡΟΣ ΤΗΣ ΛΕΠΙΔΑΣ ΠΡΙΟΝΙΟΥ πρέπει να συμφωνεί με τα στοιχεία στην πινακίδα στοιχείων του εργαλείου.

• ΚΑΘΑΡΙΖΕΤΕ ΤΗ ΛΕΠΙΔΑ ΚΑΙ ΤΟΥΣ ΣΦΙΓΚΤΗΡΕΣ ΛΕΠΙΔΑΣ πριν τη λειτουργία. Ο καθαρισμός της λεπίδας και των σφιγκτήρων λεπίδας σας επιτρέπει να ελέγχετε για οποιαδήποτε ζημιά στη λεπίδα ή στους σφιγκτήρες λεπίδας. Μια λεπίδα ή ένας σφιγκτήρας λεπίδας που έχει ραγίσει ή υποστεί ζημιά μπορεί να διαλυθεί και τα κομμάτια της να εκτιναχτούν με υψηλές ταχύτητες, προκαλώντας σοβαρότραυματισμό.

• ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΠΑΡΑΜΟΡΦΩΜΕΝΕΣ ΛΕΠΙΔΕΣ. Ελέγχετε για να δείτε αν η λεπίδα περιστρέφεται χωρίς παρέκκλιση και δεν παρουσιάζει κραδασμούς. Μια λεπίδα που δονείται μπορεί να προκαλέσει ζημιά στο μηχάνημα και/ή σοβαρότραυματισμό.

• ΜΗ χρησιμοποιείτε λιπαντικά ή καθαριστικά (ειδικά σπρέι ή αεροζόλ) σε γειτνίαση με τον πλαστικό προφυλακτήρα. Το πολυκαρβονικό υλικό που χρησιμοποιείται στον προφυλακτήρα επηρεάζεται από ορισμέναχημικά.

• ΔΙΑΤΗΡΕΙΤΕ ΤΟΝ ΠΡΟΦΥΛΑΚΤΗΡΑ ΣΤΗ ΘΕΣΗ ΤΟΥ και σε καλή κατάστασηλειτουργίας.

• ΠΑΝΤΑ ΝΑ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΤΗΝ ΠΛΑΚΑ ΕΝΤΟΜΗΣ ΚΑΙ ΝΑ ΑΝΤΙΚΑΘΙΣΤΑΤΕ ΑΥΤΗ ΤΗΝ ΠΛΑΚΑ ΟΤΑΝ ΕΧΕΙ ΥΠΟΣΤΕΙ ΖΗΜΙΑ. Μικρή συσσώρευση πριονιδιών κάτω από το πριόνι μπορεί να προκαλέσει δυσκολίες στην κίνηση της λεπίδας πριονιού ή να προκαλέσει αστάθεια του αντικειμένου εργασίας κατά τηνκοπή.

• ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΜΟΝΟ ΤΟΥΣ ΣΦΙΓΚΤΗΡΕΣ ΛΕΠΙΔΩΝ ΠΟΥ ΠΡΟΒΛΕΠΟΝΤΑΙ ΓΙΑ ΑΥΤΟ ΤΟ ΕΡΓΑΛΕΙΟ για να αποτρέψετε ζημιά στο μηχάνημα και/ή σοβαρότραυματισμό.

• ΝΑ ΒΕΒΑΙΩΝΕΣΤΕ ότι χρησιμοποιείτε τη σωστή λεπίδα πριονιού για το υλικό που πρόκειται νακόψετε.

• ΚΑΘΑΡΙΖΕΤΕ ΤΙΣ ΣΧΙΣΜΕΣ ΑΕΡΙΣΜΟΥ ΤΟΥ ΜΟΤΕΡ από πριονίδια και σκόνη ξύλου. Οι φραγμένες σχισμές αερισμού του μοτέρ μπορεί να προκαλέσουν υπερθέρμανση και ζημιά στο μηχάνημα και ενδεχομένως να162

Ενδείξεις επάνω στο εργαλείο Επάνω στο εργαλείο εμφανίζονται τα παρακάτω εικονογράμματα: Διαβάστε το εγχειρίδιο οδηγιών πριν τηχρήση. Φοράτε προστασίαακοής. Φοράτε προστασίαματιών. Περιεχόμενα συσκευασίας Στη συσκευασία περιέχεται: 1 Συναρμολογημένο φαλτσοπρίονο 1 Κλειδί λεπίδας (τοποθετημένο στο πριόνι) 1 Λεπίδα πιονιού (τοποθετημένη στο πριόνι) 1 Σφιγκτήρα υλικού 2 Επεκτάσεις βάσης 2 Βίδες 2 Ροδέλες 1 Εγχειρίδιο οδηγιών

• Ελέγξτε για τυχόν ζημιές στο εργαλείο, στα τμήματα ή τα παρελκόμενα, οι οποίες μπορεί να συνέβησαν κατά τη διάρκεια τηςμεταφοράς.

• Πριν από τη χρήση, αφιερώστε χρόνο για να διαβάσετε προσεκτικά και να κατανοήσετε το παρόνεγχειρίδιο. Ηλεκτρική ασφάλεια Ο ηλεκτρικός κινητήρας έχει σχεδιαστεί για λειτουργία μόνο σε μία τάση. Ελέγχετε πάντοτε εάν η τροφοδοσία ανταποκρίνεται στην τάση που αναγράφεται στην επιγραφή με τα δεδομένα. Το εργαλείο της DeWALT διαθέτει διπλή μόνωση σύμφωνα με το πρότυπο EN62841. Κατά συνέπεια, δεν απαιτείται καλώδιο γείωσης. Αν υποστεί ζημιά το καλώδιο ρεύματος, αυτό πρέπει να αντικατασταθεί μόνο από την DeWALT ή από εξουσιοδοτημένο οργανισμό σέρβις. Χρήση προέκτασης Αν απαιτείται καλώδιο επέκτασης, χρησιμοποιήστε εγκεκριμένο καλώδιο επέκτασης 3 αγωγών κατάλληλο για την ισχύ αυτού του εργαλείου (ανατρέξτε στα Τεχνικά δεδομένα). Το ελάχιστο μέγεθος του αγωγού είναι 1,5 mm

, ενώ το μέγιστο μήκος είναι 30m. Όταν χρησιμοποιείτε καλώδιο σε ρολό, να ξετυλίγετε πάντοτε το καλώδιοεντελώς.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Συνιστούμε τη χρήση διάταξης προστασίας από ρεύμα διαρροής με διαβάθμιση έντασης ρεύματος διαρροής 30mA ήμικρότερη. Υπολειπόμενοι κίνδυνοι Οι κίνδυνοι που ακολουθούν είναι εγγενείς στη χρήση πριονιών:

• τραυματισμοί λόγω επαφής με περιστρεφόμεναμέρη. Παρά την εφαρμογή των σχετικών κανονισμών ασφαλείας και την εφαρμογή διατάξεων ασφαλείας, ορισμένοι υπολειπόμενοι κίνδυνοι δεν μπορούν να αποφευχθούν. Αυτοί είναι:

• Κίνδυνος ατυχημάτων από τα μη καλυπτόμενα μέρη της περιστρεφόμενης λεπίδαςπριονιού.

• Κίνδυνος τραυματισμού κατά την αλλαγή τηςλεπίδας.

• Κίνδυνος σύνθλιψης των δακτύλων κατά το άνοιγμα τωνπροφυλακτήρων.

• Κίνδυνοι για την υγεία προκαλούμενοι από την εισπνοή σκόνης που παράγεται κατά την κοπή ξύλου, ειδικά βελανιδιάς, οξιάς καιMDF. Οι ακόλουθοι παράγοντες αυξάνουν τον κίνδυνο αναπνευστικών προβλημάτων:

• εν έχει συνδεθεί σύστημα απομάκρυνσης της σκόνης όταν κόβετεξύλο.

• Ανεπαρκής απομάκρυνση σκόνης που προκαλείται από ακαθάριστα φίλτραεξαγωγής. ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ προκαλέσουν βραχυκύκλωμα που με τη σειρά του μπορεί να προκαλέσει σοβαρότραυματισμό.

• ΠΟΤΕ ΜΗΝ ΑΣΦΑΛΙΖΕΤΕ ΤΟΝ ΔΙΑΚΟΠΤΗ ΣΤΗ ΘΕΣΗ ΕΝΕΡΓΟΠΟΙΗΣΗΣ («ON»). Μπορεί να προκληθεί βαρύςτραυματισμός.

• ΠΟΤΕ ΜΗ ΣΤΕΚΕΣΤΕ ΠΑΝΩ ΣΤΟ ΕΡΓΑΛΕΙΟ. Θα μπορούσε να προκύψει σοβαρός τραυματισμός αν το εργαλείο ανατραπεί ή αν κατά λάθος έρθετε σε επαφή με το εξάρτημακοπής.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η κοπή πλαστικών, ξύλου που καλύπτεται από φυτικό χυμό και άλλων υλικών μπορεί να προκαλέσει τη συσσώρευση λιωμένου υλικού στις μύτες των λεπίδων και στον κορμό της λεπίδας πριονιού, αυξάνοντας τον κίνδυνο υπερθέρμανσης και μαγκώματος της λεπίδας κατά τη διάρκεια τηςκοπής.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πάντα φοράτε κατάλληλη ατομική προστασία ακοής. Υπό ορισμένες συνθήκες και διάρκεια χρήσης, ο θόρυβος από το προϊόν μπορεί να συμβάλει σε απώλεια ακοής. Λαμβάνετε υπόψη σας τους εξής παράγοντες που επηρεάζουν την έκθεση στο θόρυβο:

• Χρησιμοποιείτε λεπίδες πριονιού σχεδιασμένες να μειώνουν τον εκπεμπόμενο θόρυβο,

• Χρησιμοποιείτε μόνο καλά τροχισμένες λεπίδες πριονιού, και

• Χρησιμοποιείτε ειδικά σχεδιασμένες λεπίδες πριονιού με ιδιότητες μείωσηςθορύβου.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΠΑΝΤΑ χρησιμοποιείτε γυαλιά ασφαλείας. Τα καθημερινά γυαλιά οράσεως ΔΕΝ είναι γυαλιά ασφαλείας. Χρησιμοποιείτε πάντα μάσκα προσώπου ή μάσκα σκόνης αν η εργασία κοπής παράγεισκόνη.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η χρήση αυτού του εργαλείου μπορεί να παραγάγει και/ή να διασκορπίσει σκόνη, η οποία μπορεί να προκαλέσει σοβαρή και μόνιμη αναπνευστική ή άλλησωματικήβλάβη.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ορισμένα είδη σκόνης που παράγονται από τη χρήση εργαλείων ισχύος για λείανση, κοπή, τρόχισμα, διάτρηση και άλλες κατασκευαστικές εργασίες περιέχουν χημικά που είναι γνωστό ότι προκαλούν καρκίνο, γενετικές ανωμαλίες ή άλλες αναπαραγωγικές βλάβες. Ορισμένα παραδείγματα αυτών των χημικών είναι:

• μόλυβδος από βαφές βάσης μολύβδου,

• κρυσταλλικό πυρίτιο από τούβλα και τσιμέντο και άλλα προϊόντα τοιχοποιίας, και

• αρσενικό και χρώμιο από χημικά επεξεργασμένηξυλεία. Ο κίνδυνος που διατρέχετε από αυτούς τους τύπους έκθεσης ποικίλλει, ανάλογα με το πόσο συχνά πραγματοποιείτε αυτόν τον τύπο εργασίας. Για να μειώσετε την έκθεσή σας σε αυτά τα χημικά: να εργάζεστε σε καλά αεριζόμενους χώρους, και να εργάζεστε με εγκεκριμένο εξοπλισμό ασφαλείας, όπως μάσκες σκόνης που είναι ειδικά σχεδιασμένες για να κατακρατούν μικροσκοπικάσωματίδια.

• Αποφεύγετε την παρατεταμένη επαφή με σκόνη από λείανση, κοπή, τρόχισμα, διάτρηση και άλλες κατασκευαστικές εργασίες που γίνονται με ηλεκτρικά εργαλεία. Φοράτε προστατευτικό ρουχισμό και πλένετε τις εκτεθειμένες περιοχές με σαπούνι και νερό. Αν επιτρέπετε στη σκόνη να εισέλθει στο στόμα και τα μάτια σας ή να παραμένει στο δέρμα σας, διευκολύνετε την απορρόφηση επιβλαβών χημικώνουσιών.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η χρήση αυτού του εργαλείου μπορεί να παραγάγει και/ή να διασκορπίσει σκόνη, η οποία μπορεί να προκαλέσει σοβαρή και μόνιμη αναπνευστική ή άλλη σωματική βλάβη. Πάντα να χρησιμοποιείτε εγκεκριμένη αναπνευστική προστασία κατάλληλη για έκθεση σεσκόνη.163

Αποσυσκευασία (εικ. A1,F)

1. Ανοίξτε το κουτί και ανυψώστε το πριόνι πιάνοντάς το από τη βολική

, όπως δείχνει η εικόναF.

2. Τοποθετήστε το πριόνι πάνω σε ομαλή, επίπεδηεπιφάνεια.

3. Ελευθερώστε το κουμπί ασφάλισης ράγας

και σπρώξτε την κεφαλή πριονιού πίσω για να την ασφαλίσετε στην πίσωθέση.

4. Πιέστε προς τα κάτω ελαφρά στη λαβή χειρισμού

και τραβήξτε έξω τον πείρο κάτω ασφάλισης

5. Ελευθερώστε προσεκτικά την προς τα κάτω πίεση και τραβήξτε τη λαβή

χειρισμού, επιτρέποντάς της να ανυψωθεί στο πλήρεςύψος. Στερέωση σε πάγκο (εικ. A1) Έχουν προβλεφθεί οπές

και στα τέσσερα πόδια προκειμένου να διευκολυνθεί η τοποθέτηση σε πάγκο. Παρέχονται οπές δύο διαφορετικών μεγεθών για να μπορούν να δεχτούν διάφορα μεγέθη βιδών. Χρησιμοποιήστε οποιαδήποτε από τις δύο οπές. Δεν είναι απαραίτητο να χρησιμοποιηθούν και οιδύο. Πάντα στερεώνετε το πριόνι καλά σε σταθερή επιφάνεια για να αποτρέψετε τη μετακίνησή του. Για διευκόλυνση της δυνατότητας μεταφοράς του, το εργαλείο μπορεί να τοποθετηθεί σε τεμάχιο κόντρα πλακέ πάχους 12,7 mm ή μεγαλύτερο, το οποίο μπορεί στη συνέχεια να στερεωθεί με σύσφιξη επάνω στη βάση εργασίας που χρησιμοποιείτε ή να μετακινηθεί σε άλλους χώρους εργασίας και να στερεωθεί εκ νέου μεσύσφιξη. ΣΗΜΕΙΣΗ: Αν επιλέξετε να στερεώσετε το πριόνι σας σε τεμάχιο κόντρα πλακέ, να βεβαιωθείτε ότι οι βίδες στερέωσης δεν προεξέχουν από την κάτω επιφάνεια του ξύλου. Το κόντρα πλακέ θα πρέπει να εδράζεται τέλεια στη διάταξη στήριξης του συστήματος εργασίας. Όταν συσφίγγετε το πριόνι σε οποιαδήποτε επιφάνεια εργασίας, συσφίγγετε μόνο στις προεξοχές σύσφιξης όπου βρίσκονται οι οπές για τις βίδες στερέωσης. Η σύσφιξη σε οποιοδήποτε άλλο σημείο θα εμποδίζει τη σωστή λειτουργία τουπριονιού.

ΠΡΟΣΟΧΗ: Για την αποφυγή μαγκώματος ή μη ακριβούς εργασίας, διασφαλίζετε ότι η επιφάνεια στερέωσης δεν είναι στρεβλωμένη ή μη επίπεδη. Αν το πριόνι ταλαντεύεται πάνω στην επιφάνεια, τοποθετήστε ένα λεπτό τεμάχιο υλικού κάτω από ένα στήριγμα του πριονιού έως ότου το πριόνι να εδράζεται σταθερά πάνω στην επιφάνειαστερέωσης. Εγκατάσταση των επεκτάσεων βάσης (εικ. Y)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Οι επεκτάσεις βάσης πρέπει να τοποθετηθούν και στις δύο πλευρές της βάσης του πριονιού πριν τη χρήση τουπριονιού.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Βεβαιωθείτε να προσαρμόσετε τις επεκτάσεις βάσης χρησιμοποιώντας τις εγκοπές στερέωσης ώστε οι επεκτάσεις να είναι στο ίδιο επίπεδο με τη βάση τουπριονιού.

1. Εντοπίστε τις οπές πάνω από τις εσοχές για τα χέρια

2. Χρησιμοποιώντας το παρεχόμενο κλειδί ή ένα κλειδί T30, συνδέστε τη

στις οπές στη βάση περνώντας την από την ροδέλα

ΣΥΝΑΡΜΟΛΟΓΉΣΉ ΚΑΙ ΡΥΘΜΙΣΕΙΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο σοβαρού προσωπικού τραυματισμού, απενεργοποιείτε το εργαλείο και αποσυνδέετέ το από την τροφοδοσία, πριν από την πραγματοποίηση τυχόν ρυθμίσεων ή την τοποθέτηση/ αφαίρεση προσαρτημάτων ή παρελκόμενων. Η τυχαία εκκίνηση μπορεί να προκαλέσειτραυματισμό. Περιγραφή (εικ. A1–E)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην τροποποιήσετε ποτέ το ηλεκτρικό εργαλείο ή οποιοδήποτε τμήμα του. Μπορεί να προκληθεί βλάβη ή προσωπικόςτραυματισμός. εικ. A1

Κουμπί ασφάλισης λοξής κοπής

Κουμπί ασφάλισης στις ράγες

Ρύθμιση βίδας ακινητοποίησης

Κλίμακα γωνίας φαλτσοκοπής

Πείρος ασφάλισης στην κάτω

Κουμπί ρύθμισης οδηγού

Οπές για στερέωση σε πάγκο

Κλίμακα γωνίας λοξής κοπής

Είσοδος αγωγού σκόνης

Λαβή ασφάλισης λοξής κοπής εικ. A2

Μοχλός ασφάλισης σε απενεργοποιημένη κατάσταση

XPS™ - διακόπτης ενεργοποίησης/ απενεργοποίησης (on/off)

Βίδα ρύθμισης βάθους

Κουμπί ασφάλισης φαλτσοκοπής

Δεξιό ανοιγόμενο προς τα κάτω

Στόμιο εξαγωγής σκόνης

Παράκαμψη συγκράτησης λοξής

Προαιρετικά αξεσουάρ εικ. B

DWS5026-XJ Σφιγκτήρας αντικειμένου εργασίας εικ. C

DW7053-QZ Σακούλα συλλογής

DE7023-XJ / DE7033-XJ Στήριγμα με πόδια εικ. E

DE7025-XJ Βραχίονες σύσφιξης Προοριζομενη Χρηση Το φαλτσοπρίονο DeWALT DWS727 έχει σχεδιαστεί για επαγγελματική κοπή ξύλου, προϊόντων ξύλου και πλαστικών. Όταν χρησιμοποιείτε τις κατάλληλες λεπίδες πριονιού, είναι εφικτή και η κοπή αλουμινίου. Εκτελεί εργασίες εγκάρσιας κοπής, λοξοτομής και φαλτσοκοπής με ακρίβεια καιασφάλεια. Να ΜΗ χρησιμοποιείται σε συνθήκες υγρασίας ή όταν υπάρχουν εύφλεκτα υγρά ήαέρια. Αυτό το φαλτσοπρίονο είναι επαγγελματικό ηλεκτρικόεργαλείο. ΜΗΝ αφήνετε τα παιδιά να έρχονται σε επαφή με το εργαλείο. Απαιτείται επίβλεψη όταν το εργαλείο αυτό χρησιμοποιείται από μη έμπειρουςχειριστές. Θeεh Κωδικου Ημερομηνιας (Εικ. [Fig.] A) Ο κωδικός ημερομηνίας

, ο οποίος περιλαμβάνει επίσης το έτος κατασκευής, είναι τυπωμένος επάνω στοπερίβλημα. Παράδειγμα: 2019 XX XX Έτος κατασκευής Κρατάτε τα χέρια μακριά από τηλεπίδα. Ορατή ακτινοβολία. Μην κοιτάζετε μέσα στοφως.

• Το προϊόν αυτό δεν προορίζεται για χρήση από άτομα (περιλαμβανομένων παιδιών) που έχουν μειωμένες σωματικές, αισθητηριακές ή πνευματικές ικανότητες, ή έλλειψη εμπειρίας και/ή γνώσης και δεξιοτήτων, εκτός αν τα άτομα αυτά επιβλέπονται από άτομο υπεύθυνο για την ασφάλειά τους. Τα παιδιά δεν πρέπει να μένουν ποτέ μόνα τους με αυτό τοπροϊόν.164

• Ασφαλίστε το κουμπί ασφάλισης ράγας με την κεφαλή πριονιού στην μπροστινή θέση, ασφαλίστε το βραχίονα λοξής κοπής στην πλήρως αριστερή γωνία λοξής κοπής, σύρετε τον οδηγό

τελείως προς τα μέσα και ασφαλίστε το κουμπί ασφάλισης φαλτσοκοπής

κεφαλή πριονιού στην κάθετη θέση για να κάνετε το εργαλείο όσο το δυνατόν πιοσυμπαγές.

• Πάντα να χρησιμοποιείτε τη λαβή μεταφοράς

Δυνατότητες και στοιχεία ελέγχου

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο σοβαρού προσωπικού τραυματισμού, απενεργοποιείτε το εργαλείο και αποσυνδέετέ το από την τροφοδοσία, πριν από την πραγματοποίηση τυχόν ρυθμίσεων ή την τοποθέτηση/ αφαίρεση προσαρτημάτων ή παρελκόμενων. Η τυχαία εκκίνηση μπορεί να προκαλέσειτραυματισμό. Ρύθμιση γωνίας λοξής κοπής (εικ.A1, H) Η λαβή ασφάλισης λοξής κοπής

και το κουμπί ασφάλισης λοξής

σας επιτρέπουν να ρυθμίσετε τη γωνία λοξής κοπής του πριονιού σας σε 60° δεξιά και 50° αριστερά. Για να ρυθμίσετε τη γωνία λοξής κοπής του πριονιού, ανυψώστε τη λαβή ασφάλισης λοξής κοπής, πιέστε το κουμπί ασφάλισης λοξής κοπής και ρυθμίστε την επιθυμητή γωνία λοξής κοπής βάσει της κλίμακας λοξής κοπής

. Πιέστε προς τα κάτω τη λαβή ασφάλισης λοξής κοπής για να ασφαλίσετε τηγωνία. Παρακάμψτε το κουμπί συγκράτησης λοξής κοπής απασφαλίζοντας το κουμπί ασφάλισης λοξής κοπής και σπρώχνοντας προς τα κάτω την παράκαμψη συγκράτησης λοξής κοπής

. Για έξοδο από την παράκαμψη, σπρώξτε την παράκαμψη συγκράτησης λοξής κοπής προς ταπάνω. Κουμπί ασφάλισης φαλτσοκοπής (εικ. A2) Η ασφάλιση φαλτσοκοπής σας επιτρέπει να ρυθμίσετε τη γωνία φαλτσοκοπής του πριονιού έως 49° αριστερά ή δεξιά. Για να προσαρμόσετε τη ρύθμιση γωνίας φαλτσοκοπής, περιστρέψτε το

αριστερόστροφα. Η γωνία φαλτσοκοπής της κεφαλής πριονιού ρυθμίζεται εύκολα προς τα αριστερά ή τα δεξιά μόλις τραβηχτεί το κουμπί παράκαμψης 0° γωνίας φαλτσοκοπής. Για σύσφιξη, περιστρέψτε δεξιόστροφα το κουμπί ασφάλισηςφαλτσοκοπής. Παρακαμψη 0° φαλτσοκοπης (εικ. A2) Η παράκαμψη στοπ φαλτσοκοπής 0°

σας επιτρέπει να ρυθμίσετε τη γωνία φαλτσοκοπής του πριονιού προς τα δεξιά πέραν του σημείου των 0°. Όταν είναι συμπλεγμένη, το πριόνι θα σταματήσει αυτόματα στις 0° όταν κινηθεί από τα αριστερά. Για προσωρινή μετακίνηση πέραν των 0° προς τα δεξιά, τραβήξτε το κουμπί ασφάλισης φαλτσοκοπής

. Μόλις ελευθερωθεί το κουμπί, η παράκαμψη θα συμπλεχτεί πάλι. Το κουμπί ασφάλισης φαλτσοκοπής μπορεί να απασφαλιστεί με περιστροφή του κατά 180°. Στις 0°, η παράκαμψη ασφαλίζει στη θέση της. Για να χρησιμοποιήσετε την παράκαμψη, κινήστε το πριόνι σε γωνία φαλτσοκοπής ελαφρά προς τααριστερά. Παρακαμψη στοπ 45° γωνιας φαλτσοκοπης (εικ.I) Υπάρχουν δύο μοχλοί παράκαμψης στοπ γωνίας φαλτσοκοπής, ένας σε κάθε πλευρά του πριονιού. Για να ρυθμίσετε γωνία φαλτσοκοπής στο πριόνι, αριστερά ή δεξιά, πέραν των 45°, σπρώξτε προς τα πίσω το μοχλό παράκαμψης γωνίας 45° φαλτσοκοπής

. Όταν είναι στην προς τα πίσω θέση, μπορεί να ρυθμιστεί στο πριόνι γωνία φαλτσοκοπής πέραν αυτών των στοπ. Όταν τα στοπ 45° χρειάζονται για την εργασία, τραβήξτε προς τα εμπρός το μοχλό παράκαμψης γωνίας 45°φαλτσοκοπής. Νυχια φαλτσοκοπης κορνιζας οροφης (εικ.I) Όταν κόβετε κορνίζες οροφής επίπεδα τοποθετημένες, το πριόνι σας διαθέτει εξοπλισμό για ακριβή και γρήγορη ρύθμιση στοπ κορνίζας οροφής, προς τα αριστερά ή δεξιά (ανατρέξτε στις Οδηγίες Κοπής κορνίζας με την επίπεδη πλευρά στο τραπέζι και με χρήση των Δυνατοτήτων σύνθετηςκοπής).

3. Βεβαιωθείτε ότι η επέκταση είναι καλά στερεωμένη τραβώντας την

επέκταση για να επαληθεύσετε ότι δεν κινείται.

4. Επαναλάβετε τα βήματα 1 έως 3 στην άλληπλευρά.

Αλλαγή λεπίδας ή τοποθέτηση καινούργιας λεπίδας

Αφαίρεση της λεπίδας (εικ. G1–G4)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο τραυματισμού, φοράτε γάντια όταν χειρίζεστε τη λεπίδαπριονιού.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο σοβαρού προσωπικού τραυματισμού, απενεργοποιείτε το εργαλείο και αποσυνδέετέ το από την τροφοδοσία, πριν από την πραγματοποίηση τυχόν ρυθμίσεων ή την τοποθέτηση/ αφαίρεση προσαρτημάτων ή παρελκόμενων. Η τυχαία εκκίνηση μπορεί να προκαλέσειτραυματισμό.

• Ποτέ μην πιέσετε το κουμπί της ασφάλισης της ατράκτου η λεπίδα βρίσκεται υπό τροφοδοσία ήκινείται.

• Μην κόβετε με αυτό το φαλτσοπρίονο ελαφρά κράματα και σιδηρούχα μέταλλα (που περιέχουν σίδηρο ή χάλυβα) ή τοιχοποιία ή προϊόντατσιμεντοσανίδας.

1. Αποσυνδέστε το πριόνι από τηνπρίζα.

2. Ανυψώστε το βραχίονα στην πάνω θέση και ανυψώστε τον κάτω

όσο το δυνατόνπερισσότερο.

3. Πιέστε το κουμπί ασφάλειας άξονα

ενώ περιστρέφετε προσεκτικά τη λεπίδα πριονιού με το χέρι έως ότου συμπλεχτεί ηασφάλεια.

4. Κρατώντας το κουμπί πατημένο, χρησιμοποιήστε το άλλο χέρι και το

για να ξεβιδώσετε τη βίδα της λεπίδας

(Περιστρέψτε δεξιόστροφα, αριστερόστροφα σπειρώματα.)

5. Αφαιρέστε τη βίδα της λεπίδας

, την εξωτερική ροδέλα σύσφιξης

. Μπορείτε να αφήσετε την εσωτερική ροδέλα

6. Αφαιρέστε και φυλάξτε τον δακτύλιο προσαρμογής

από την παλιά λεπίδα, για την περίπτωση που θα χρειαστεί κατά την εγκατάσταση μιας νέαςλεπίδας. Τοποθέτηση λεπίδας (εικ. G1–G4)

1. Αποσυνδέστε το πριόνι από τηνπρίζα.

2. Κουμπώστε τον δακτύλιο προσαρμογής

στην οπή της νέας λεπίδας πριονιού, ανχρειάζεται.

3. Με το βραχίονα ανυψωμένο και τον κάτω προφυλακτήρα

συγκρατούμενο ανοικτό, τοποθετήστε τη λεπίδα πάνω στον αυχένα της εσωτερικής ροδέλας

, διασφαλίζοντας ότι τα δόντια στο κάτω μέρος της λεπίδας δείχνουν προς το πίσω μέρος τουπριονιού.

4. Τοποθετήστε την εξωτερική ροδέλα σφιγκτήρα πάνω στονάξονα.

5. Τοποθετήστε τη βίδα της λεπίδας και αφού συμπλέξετε την ασφάλεια

άξονα, σφίξτε τη βίδα καλά με το παρεχόμενο κλειδί (περιστρέψτε αριστερόστροφα, αφού το σπείρωμα είναιαριστερόστροφο).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Έχετε υπόψη σας ότι η λεπίδα πριονιού πρέπει αντικαθίσταται μόνο με τον περιγραφόμενο τρόπο. Χρησιμοποιείτε μόνο λεπίδες πριονιού που προβλέπονται στα Τεχνικά χαρακτηριστικά. Συνιστάται αρ. καταλόγου:DT4260. Μεταφορά του πριονιού (εικ. Α1, A2)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο σοβαρού τραυματισμού, ΠΑΝΤΑ ασφαλίζετε το κουμπί ασφάλισης ράγας, τη λαβή ασφάλισης λοξής κοπής, τη λαβή ασφάλισης φαλτσοκοπής, τον πείρο κάτω ασφάλισης και τα κουμπιά ρύθμισης οδηγών, πριν μεταφέρετε το πριόνι. Ποτέ μη μεταφέρετε και μη σηκώσετε το μηχάνημα από τουςπροφυλακτήρες. Για να μεταφέρετε με άνεση το φαλτσοπρίονο, έχει προβλεφθεί μια λαβή

στο πάνω μέρος του βραχίοναπριονιού.

• Για να μεταφέρετε το πριόνι, χαμηλώστε την κεφαλή και πιέστε τον πείρο κάτω ασφάλισης

Το νύχι φαλτσοκοπής κορνίζας οροφής

μπορεί να περιστραφεί για να έρθει σε επαφή με τη βίδα ρύθμισης κορνίζαςοροφής. Για να αντιστρέψετε το νύχι φαλτσοκοπής κορνίζας οροφής, αφαιρέστε τη βίδα συγκράτησης, το νύχι γωνίας 22,5° φαλτσοκοπής

και το νύχι γωνίας 30° φαλτσοκοπής κορνίζας οροφής

. Γυρίστε το νύχι φαλτσοκοπής κορνίζας οροφής

έτσι ώστε το κείμενο 30° να κοιτάζει προς τα πάνω. Επανατοποθετήστε τη βίδα για να ασφαλίσετε το νύχι γωνίας φαλτσοκοπής 22,5°και το νύχι γωνίας φαλτσοκοπής κορνίζας οροφής. Δεν θα επηρεαστεί η ρύθμιση τηςακρίβειας. Νυχια γωνιας 22,5° φαλτσοκοπης (εικ.I) Το πριόνι σας διαθέτει δυνατότητα για ταχεία και ακριβή ρύθμιση γωνίας 22,5° φαλτσοκοπής, αριστερά ή δεξιά. Το νύχι γωνίας 22,5° φαλτσοκοπής

μπορεί να περιστραφεί για να έρθει σε επαφή με τη βίδα ρύθμισης κορνίζας οροφής

Κουμπί ασφάλισης ράγας (εικ. A1) Το κουμπί ασφάλισης ράγας

σας επιτρέπει να ασφαλίσετε την κεφαλή του πριονιού σταθερά για να εμποδίσετε την ολίσθησή του πάνω στις ράγες

Αυτό είναι απαραίτητο όταν πραγματοποιείτε ορισμένες κοπές ή όταν μεταφέρετε τοπριόνι. Στοπ αυλακωσης (εικ. A2) Το στοπ αυλάκωσης

επιτρέπει τον περιορισμό του βάθους κοπής της λεπίδας. Το στοπ είναι χρήσιμο για εφαρμογές όπως δημιουργία αυλακώσεων και ψηλές κατακόρυφες κοπές. Για να ρυθμίσετε το επιθυμητό βάθος κοπής, περιστρέψτε το στοπ αυλάκωσης προς τα εμπρός και ρυθμίστε τη βίδα

ρύθμισης βάθους. Για να σταθεροποιήσετε τη ρύθμιση, σφίξτε το παξιμάδι πεταλούδας

. Η περιστροφή του στοπ αυλάκωσης προς το πίσω μέρος του πριονιού θα προκαλέσει παράκαμψη της λειτουργίας στοπ αυλάκωσης. Αν η βίδα ρύθμισης βάθους είναι πολύ σφιχτή για να την ξεσφίξετε με το χέρι, μπορείτε να χρησιμοποιήσετε το παρεχόμενο κλειδί

της λεπίδας για να ξεσφίξετε τηβίδα. Πειρος κατω ασφαλισης (εικ. A1)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ο πείρος κάτω ασφάλισης θα πρέπει να χρησιμοποιείται μόνο όταν μεταφέρετε ή αποθηκεύετε το πριόνι. ΠΟΤΕ μη χρησιμοποιήσετε τον πείρο κάτω ασφάλισης για οποιαδήποτε εργασίακοπής. Για να ασφαλίσετε την κεφαλή του πριονιού στην κάτω θέση, σπρώξτε την κεφαλή του πριονιού προς τα κάτω, σπρώξτε μέσα τον πείρο

ασφάλισης και απελευθερώστε την κεφαλή πριονιού. Με τον τρόπο αυτό η κεφαλή του πριονιού θα συγκρατηθεί με ασφάλεια στην κάτω θέση για μετακίνηση του πριονιού από μια θέση σε άλλη. Για να απελευθερώσετε την κεφαλή του πριονιού, πιέστε την προς τα κάτω και τραβήξτε έξω τονπείρο. Μοχλος ασφαλισης ολισθησης (εικ. J, T) Ο μοχλός ασφάλισης ολίσθησης

θέτει το πριόνι σε θέση κατάλληλη για τη μεγιστοποίηση της κοπής σοβατεπί όταν κόβετε κάθετα όπως φαίνεται στην εικόναT. Δεξιό ανοιγόμενο προς τα κάτω στοπ (εικ. A1, A2) Το δεξιό ανοιγόμενο προς τα κάτω στοπ

είναι τοποθετημένο πάνω στον συρόμενο οδηγό

και μπορεί να περιστραφεί προς τα πίσω όταν δεν χρειάζεται. Όταν κόβετε πολλαπλά τεμάχια στο ίδιο πλάτος, περιστρέψτε προς τα εμπρός το δεξιό ανοιγόμενο προς τα κάτω στοπ, μετακινήστε τον συρόμενο οδηγό προς τα έξω στην απαιτούμενη απόσταση από τη λεπίδα (που πρέπει να μετρηθεί με έναν κανόνα) και πραγματοποιήστε την κοπή με την ξύλινη σανίδα στραμμένη σε επαφή με τοστοπ.

Το φαλτσοπρίονό σας έχει ρυθμιστεί πλήρως και με ακρίβεια στο εργοστάσιο κατά την κατασκευή του. Αν χρειαστεί επαναρρύθμιση λόγω μεταφοράς και χειρισμών ή για οποιονδήποτε άλλο λόγο, ακολουθήστε τις πιο κάτω οδηγίες για να ρυθμίσετε το πριόνι σας. Όταν γίνει αυτό, οι ρυθμίσεις αυτές θα πρέπει να παραμείνουνακριβείς. Ρυθμιση κλιμακας λοξης κοπης (εικ.H,K)

1. Απασφαλίστε τη λαβή ασφάλισης λοξής κοπής

και στρίψτε το βραχίονα λοξής κοπής έως ότου το κουμπί ασφάλισης λοξής κοπής

τον ασφαλίσει στη θέση γωνίας 0° λοξής κοπής. Μην ασφαλίσετε τη λαβή ασφάλισης λοξήςκοπής.

2. Τοποθετήστε μια γωνιά σε επαφή με τον οδηγό και τη λεπίδα του

πριονιού, όπως δείχνει η εικόνα. (Μην αγγίξετε τις μύτες των δοντιών της λεπίδας με τη γωνιά. Αν το κάνετε αυτό θα επηρεαστεί αρνητικά η ακρίβεια της μέτρησης.)

3. Αν η λεπίδα του πριονιού δεν είναι ακριβώς κάθετη προς τον οδηγό,

ξεσφίξτε τις τέσσερις βίδες

οι οποίες συγκρατούν την κλίμακα λοξής

και μετακινήστε τη λαβή ασφάλισης λοξής κοπής και την κλίμακα προς τα αριστερά ή δεξιά έως ότου η λεπίδα να είναι κάθετη προς τον οδηγό, όπως αυτό προσδιορίζεται με τηγωνιά.

4. Σφίξτε πάλι τις τέσσερις βίδες. Προς το παρόν, μη δώσετε σημασία στην

ένδειξη του δείκτη γωνίας λοξής κοπής

Ρυθμιση δεικτη γωνιας λοξης κοπης (εικ.H)

1. Απασφαλίστε τη λαβή ασφάλισης λοξής κοπής

για να μετακινήσετε το βραχίονα λοξής κοπής στη θέσημηδέν.

2. Με τη λαβή ασφάλισης λοξής κοπής απασφαλισμένη, αφήστε την

ασφάλιση λοξής κοπής να ασφαλίσει στη θέση της καθώς περιστρέφετε το βραχίονα λοξής κοπής στομηδέν.

3. Παρατηρήστε το δείκτη γωνίας λοξής κοπής

και την κλίμακα λοξής

που παρουσιάζεται στην εικόναH, Αν ο δείκτης δεν δείχνει ακριβώς μηδέν, ξεσφίξτε τη βίδα δείκτη γωνίας λοξής κοπής

κρατώντας το δείκτη στη θέση του, ρυθμίστε τη σωστή θέση του δείκτη και σφίξτε τηβίδα. Ρυθμιση καθετοτητας λεπιδας ως προς το τραπεζι (εικ. A1, A2,I,L)

1. Για να ευθυγραμμίσετε τη λεπίδα κάθετα ως προς το τραπέζι, ασφαλίστε

το βραχίονα στην κάτω θέση με τον πείρο κάτω ασφάλισης

2. Τοποθετήστε μια γωνιά σε επαφή με τη λεπίδα και βεβαιωθείτε ότι η

γωνιά δεν βρίσκεται πάνω σε δόντι (εικ.L).

3. Ξεσφίξτε το κουμπί ασφάλισης φαλτσοκοπής

και βεβαιωθείτε ότι ο βραχίονας είναι σε σταθερή επαφή με το στοπ 0°φαλτσοκοπής.

4. Περιστρέψτε τη βίδα ρύθμισης 0° φαλτσοκοπής (

, εικ. I) με το 6 mm

της λεπίδας, όπως χρειάζεται ώστε η λεπίδα να βρίσκεται σε γωνία 0° φαλτσοκοπής ως προς τοτραπέζι. Ρυθμιση δεικτη γωνιας φαλτσοκοπης (εικ.I) Αν οι δείκτες γωνίας φαλτσοκοπής

δεν δείχνουν μηδέν, ξεσφίξτε

που συγκρατεί κάθε δείκτη γωνίας φαλτσοκοπής στη θέση του και μετακινήστε τον εκάστοτε δείκτη όπως χρειάζεται. Πριν ρυθμίσετε οποιεσδήποτε άλλες βίδες γωνίας φαλτσοκοπής, βεβαιωθείτε ότι είναι σωστή η γωνία 0° φαλτσοκοπής και ότι έχουν ρυθμιστεί οι δείκτες γωνίαςφαλτσοκοπής. Ρυθμιση αριστερου και δεξιου στοπ 45° φαλτσοκοπης (εικ. A2,I) Για να ρυθίσετε το δεξιό στοπ 45° φαλτσοκοπή:

στην τελείως έξω θέση πριν ρυθμίσετε το πριόνι γιαφαλτσοκοπή.

2. Ξεσφίξτε το κουμπί ασφάλισης φαλτσοκοπής

και τραβήξτε το στοπ 0° φαλτσοκοπής

για να παρακάμψετε το στοπ 0°φαλτσοκοπής.

3. Όταν το πριόνι είναι πλήρως προς τα δεξιά, αν ο δείκτης γωνίας

δεν δείχνει ακριβώς 45°, περιστρέψτε την αριστερή βίδα ρύθμισης 45° φαλτσοκοπής

λεπίδας έως ότου ο δείκτης γωνίας φαλτσοκοπής να δείχνει 45°. Για να ρυθίσετε το αριστερό στοπ 45° φαλτσοκοπή:

στην τελείως έξω θέση πριν ρυθμίσετε το πριόνι γιαφαλτσοκοπή.

2. Ξεσφίξτε το κουμπί ασφάλισης φαλτσοκοπής και γείρετε την κεφαλή

Ανατρέξτε στο τμήμα Λεπίδε πριονιού της ενότητας Προαιρετικά αξεσουάρ για να επιλέξετε τη λεπίδα που ταιριάζει καλύτερα στις ανάγκεςσας. Βεβαιωθείτε ότι το μηχάνημα είναι τοποθετημένο ώστε να ικανοποιεί τις εργονομικές σας απαιτήσεις ως προς το ύψος τραπεζιού και την ευστάθειά του. Η θέση του μηχανήματος πρέπει να επιλεγεί ώστε ο χειριστής να έχει καλή εποπτεία και αρκετό ελεύθερο περιβάλλοντα χώρο γύρω από το μηχάνημα ώστε να επιτρέπεται χειρισμός του τεμαχίου εργασία χωρίς οποιονδήποτεπεριορισμό. Για να μειώσετε την επίδραση των κραδασμών βεβαιωθείτε ότι η θερμοκρασία περιβάλλοντος δεν είναι πολύ ψυχρή, το μηχάνημα και τα παρελκόμενά του συντηρούνται καλά και το μέγεθος του τεμαχίου εργασίας είναι κατάλληλο για το μηχάνημααυτό. Συνδέστε το πριόνι σε οποιαδήποτε οικιακή πρίζα ρεύματος 50Hz. Ανατρέξτε στην πινακίδα στοιχείων για πληροφορίες τάσης λειτουργίας. Βεβαιωθείτε ότι το καλώδιο δεν θα επηρεάζει την εργασίασας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να τηρείτε πάντοτε τις οδηγίες ασφαλείας και τις ισχύουσεςρυθμίσεις.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο σοβαρού προσωπικού τραυματισμού, απενεργοποιείτε το εργαλείο και αποσυνδέετέ το από την τροφοδοσία, πριν από την πραγματοποίηση τυχόν ρυθμίσεων ή την τοποθέτηση/ αφαίρεση προσαρτημάτων ή παρελκόμενων. Η τυχαία εκκίνηση μπορεί να προκαλέσει τραυματισμό.

3. Αν ο δείκτης γωνίας φαλτσοκοπής δεν δείχνει ακριβώς 45°, περιστρέψτε

τη δεξιά βίδα ρύθμισης 45° φαλτσοκοπής έως ότου ο δείκτης γωνίας φαλτσοκοπής να δείχνει 45°. Ρυθμιση του στοπ φαλτσοκοπης στις 22,5° (ή 30°) (εικ. A2,I) ΣΗΜΕΙΣΗ: Ρυθμίστε τις γωνίες φαλτσοκοπής μόνο αφού πραγματοποιήσετε τη ρύθμιση γωνίας 0° φαλτσοκοπής και των δεικτών γωνίαςφαλτσοκοπής. Σύρετε τους συρόμενους οδηγούς στην τελείως έξω θέση πριν ξεκινήσετε τη ρύθμιση της γωνίας φαλτσοκοπής 22,5° ή 30°. Για να ρυθμίσετε την αριστερή γωνία 22,5° φαλτσοκοπής, γυρίστε προς τα έξω το αριστερό νύχι 22,5° φαλτσοκοπής

. Ξεσφίξτε το κουμπί ασφάλισης φαλτσοκοπής

και γείρετε την κεφαλή τελείως προς τα αριστερά. Αν ο δείκτης γωνίας φαλτσοκοπής

δεν δείχνει ακριβώς 22,5°, περιστρέψτε τη βίδα ρύθμισης κορνίζας οροφής

που έρχεται σε επαφή με το νύχι, χρησιμοποιώντας ένα κλειδί 10 mm έως ότου ο δείκτης γωνίας φαλτσοκοπής να δείχνει την τιμή 22,5°. Για να ρυθμίσετε τη δεξιά γωνία 22,5° φαλτσοκοπής, γυρίστε προς τα έξω το δεξιό νύχι γωνίας 22,5° φαλτσοκοπής. Ξεσφίξτε το κουμπί ασφάλισης φαλτσοκοπής και τραβήξτε το στοπ 0° φαλτσοκοπής

να παρακάμψετε το στοπ 0° φαλτσοκοπής. Όταν το πριόνι είναι πλήρως προς τα δεξιά, αν ο δείκτης γωνίας φαλτσοκοπής δεν δείχνει ακριβώς 22,5°, περιστρέψτε τη βίδα ρύθμισης κορνίζας

κεφαλής που έρχεται σε επαφή με το νύχι με ένα κλειδί 10 mm έως ότου ο δείκτης γωνίας φαλτσοκοπής να δείχνει ακριβώς 22,5°. Ρυθμιση οδηγου (εικ. A1) Το πάνω μέρος του οδηγού μπορεί να ρυθμιστεί ώστε να παρέχει επαρκές διάκενο για να μπορεί να ρυθμιστεί το πριόνι σε πλήρη γωνία φαλτσοκοπής 49° είτε αριστερά είτεδεξιά.

1. Για να ρυθμίσετε κάθε οδηγό

, ξεσφίξτε το κουμπί ρύθμισης

και κινήστε τον οδηγό προς ταέξω.

2. Πραγματοποιήστε μια δοκιμή με το πριόνι απενεργοποιημένο και

3. Ρυθμίστε τον οδηγό να είναι όσο το δυνατόν πιο κοντά στη λεπίδα ώστε

να παρέχει μέγιστη στήριξη του τεμαχίου εργασίας, χωρίς όμως να εμποδίζει την κίνηση πάνω και κάτω τουβραχίονα.

4. Σφίξτε καλά το κουμπί ρύθμισης τουοδηγού.

5. Όταν οι εργασίες φαλτσοκοπής έχουν ολοκληρωθεί, τότε τοποθετήστε

τον οδηγό στην προηγούμενη θέσητου. ΣΗΜΕΙΣΗ: Οι τροχιές των οδηγών μπορεί να αποφραχτούν από πριονίδι. Χρησιμοποιήστε μια βούρτσα ή πινέλο ή αέρα χαμηλής πίεσης για να καθαρίσετε τις αυλακώσειςοδήγησης. Ενεργοποιηση προφυλακτηρα και ορατοτητα (εικ.X) Ο κάτω προφυλακτήρας

του πριονιού σας έχει σχεδιαστεί ώστε να αποκαλύπτει αυτόματα τη λεπίδα όταν κατεβάζετε το βραχίονα και να καλύπτει τη λεπίδα όταν ανυψώνετε τοβραχίονα. Ο προφυλακτήρας μπορεί να ανυψωθεί με το χέρι όταν εγκαθιστάτε ή αφαιρείτε λεπίδες πριονιού ή για έλεγχο του πριονιού. ΣΕ ΚΑΜΙΑ ΠΕΡΙΠΤΩΣΗ ΜΗΝ ΑΝΥΨΩΣΕΤΕ ΤΟΝ ΚΑΤΩ ΠΡΟΦΥΛΑΚΤΗΡΑ ΜΕ ΤΟ ΧΕΡΙ ΑΝ ΔΕΝ ΕΧΕΙ ΣΤΑΜΑΤΗΣΕΙ ΤΕΛΕΙΩΣ ΝΑ ΚΙΝΕΙΤΑΙ ΗΛΕΠΙΔΑ. Ρυθμιση οδηγου ραγας (εικ. A1) Ελέγχετε τακτικά τις ράγες

ως προς το τζόγο ή τοδιάκενο. Η αριστερή ράγα μπορεί να ρυθμιστεί με τη βίδα ρύθμισης

μειώσετε το διάκενο, χρησιμοποιήστε ένα κλειδί Άλεν 4 mm και περιστρέψτε τη βίδα ρύθμισης σταδιακά δεξιόστροφα ενώ μετακινείτε την κεφαλή πριονιού εμπρός καιπίσω. Ρυθμιση ασφαλισης λοξης κοπης (εικ. A1,M) Η ράβδος ασφάλισης λοξής κοπής

θα πρέπει να ρυθμιστεί αν το τραπέζι του πριονιού μπορεί να μετακινηθεί όταν είναι ασφαλισμένη (κάτω) η λαβή ασφάλισης λοξήςκοπής.

1. Τοποθετήστε τη λαβή ασφάλισης λοξής κοπής

στην απασφαλισμένη θέση (πάνω).

2. Χρησιμοποιώντας ένα κατσαβίδι με ίσια μύτη, σφίξτε τη ράβδο

ασφάλισης λοξής κοπής περιστρέφοντάς τη δεξιόστροφα όπως δείχνει η εικόναM. Περιστρέψτε τη ράβδο ασφάλισης έως ότου είναι σφιχτή και κατόπιν περιστρέψτε την αριστερόστροφα κατά μίαστροφή.

3. Ασφαλίστε πάλι την ασφάλιση λοξής κοπής σε μια μέτρηση χωρίς

συγκράτηση στην κλίμακα λοξής κοπής – για παράδειγμα 34° – και βεβαιωθείτε ότι το τραπέζι δεν θαπεριστραφεί. Πριν τη λειτουργία

• Εγκαταστήστε την κατάλληλη λεπίδα πριονιού. Μη χρησιμοποιείτε υπερβολικά φθαρμένες λεπίδες. Δεν πρέπει να γίνει ποτέ υπέρβαση της μέγιστης ταχύτητας περιστροφής της λεπίδας πριονιού. Μη χρησιμοποιήσετε κανενός είδους λεπίδαλείανσης.

• Ελέγξτε το προστατευτικό κάλυμμα ιμάντα

για ζημιά και για σωστή λειτουργία του κάτω προφυλακτήρα

• Εγκαταστήστε τις επεκτάσεις βάσης και στις δύο πλευρές της βάσης πριονιού. Ανατρέξτε στο τμήμα Εγκαταστήστε των επεκτάσεωνβάσης.

• Μην επιχειρήσετε να κόψετε υπερβολικά μικράτεμάχια.

• Επιτρέπετε στη λεπίδα να κόβει ελεύθερα. Μην ασκείτε άσκοπηδύναμη.

• Επιτρέψτε στο μοτέρ να φθάσει σε πλήρεις στροφές πριν τηνκοπή.

• Βεβαιωθείτε ότι όλα τα κουμπιά ασφάλισης και οι λαβές σφιγκτήρων έχουν σφιχτείκαλά.

• Στερεώνετε καλά το τεμάχιοεργασίας.

• Παρόλο που το πριόνι αυτό μπορεί να κόψει ξύλο και πολλά μη σιδηρούχα υλικά, οι παρούσες οδηγίες χρήσης αναφέρονται μόνο στην κοπή ξύλου. Οι ίδιες κατευθυντήριες γραμμές ισχύουν και για τα άλλα υλικά. Μην κόβετε σιδηρούχα υλικά (σίδηρο και χάλυβα), αμιαντοτσιμέντο ή υλικά τοιχοποιίας με το πριόνι αυτό!

• Χρησιμοποιείτε οπωσδήποτε την πλάκα εντομής. Μη χρησιμοποιήσετε το μηχάνημα αν η εγκοπή της πλάκας εντομής είναι πλατύτερη από12mm.

• Συνδέστε το πριόνι σε μια εξωτερική συσκευή απομάκρυνσηςσκόνης.167

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κατά την κοπή αλουμινίου, αφαιρείτε τη σακούλα συλλογής σκόνης ή αποσυνδέετε τη μονάδα εξαγωγής σκόνης για την αποφυγή κινδύνουφωτιάς. Το φαλτσοπρίονό σας έχει ενσωματωμένο στόμιο εξαγωγής σκόνης

το οποίο επιτρέπει σύνδεση είτε στη σακούλα συλλογής σκόνης

σε ακροστόμια 33mm είτε απευθείας σύνδεση στο σύστημα DeWALT

AirLock(DWV9000-XJ). Τηρείτε τους σχετικούς κανονισμούς στη χώρα σας για τα προς επεξεργασίαυλικά. Για να συνδέσετε τη σακούλα συλλογής σκόνης (εικ. C)

1. Τοποθετήστε τη σακούλα συλλογής σκόνης

όπως δείχνει η ΕικόναC. Για να αδειάσετε τη σακούλα συλλογής σκόνης (εικ. C)

1. Αφαιρέστε τη σακούλα συλλογής

σκόνης από το πριόνι και ανακινήστε την προσεκτικά ή χτυπήστε την ελαφρά για να τηναδειάσετε.

2. Συνδέστε πάλι τη σακούλα συλλογής σκόνης στο στόμιο εξαγωγής

Μπορεί να παρατηρήσετε ότι δεν θα απομακρυνθεί όλη η σκόνη από τη σακούλα. Αυτό δεν θα επηρεάσει την απόδοση κοπής αλλά θα μειώσει την αποτελεσματικότητα συλλογής σκόνης του πριονιού. Για να αποκαταστήστε την αποτελεσματικότητα συλλογής σκόνης του πριονιού σας, πιέστε το ελατήριο μέσα στη σακούλα συλλογής σκόνης όταν την αδειάζετε και χτυπήστε την ελαφρά στο πλάι του κάδου απορριμάτων ή του δοχείου υποδοχής τηςσκόνης. Εξαγωγή σκόνης σε εξωτερική συσκευή (εικ. Z) Όταν καθαρίζετε με αναρρόφηση σκόνη που είναι ιδιαίτερα επιβλαβής για την υγεία ή καρκινογόνος, χρησιμοποιήστε ειδική συσκευή καθαρισμού με αναρρόφηση κατηγορίας σκόνηςM. Σύνδεση σε σύστηα εξαγωγή σκόνη συβατό ε AirLock (εικ.Z) Το στόμιο εξαγωγής σκόνης

στο φαλτσοπρίονό σας είναι συμβατό με το σύστημα σύνδεσης D

WALT AirLock. Το AirLock επιτρέπει ταχεία και ασφαλή σύνδεση ανάμεσα στον εύκαμπτο σωλήνα εξαγωγής σκόνης

και στοφαλτσοπρίονο.

1. Βεβαιωθείτε ότι το κολάρο στο σύνδεσμο AirLock

απασφαλισμένη θέση. Ευθυγραμμίστε τις εγκοπές

στο κολάρο και στο σύνδεσμο AirLock όπως δείχνει η εικόνα για τις θέσεις απασφάλισης καιασφάλισης.

2. Πιέστε το σύνδεσμο AirLock πάνω στο στόμιο εξαγωγής σκόνης

3. Περιστρέψτε το κολάρο στην ασφαλισμένηθέση.

ΣΗΜΕΙΣΗ: Οι ένσφαιροι τριβείς μέσα στο κολάρο ασφαλίζουν στην υποδοχή και εξασφαλίζουν τη σύνδεση. Το φαλτσοπρίονο τώρα είναι σταθερά συνδεδεμένο στη συσκευή εξαγωγήςσκόνης. Χρήση του συστήματος φωτισμού εργασίας LED XPS™ (εικ. A1, A2) ΣΗΜΕΙΣΗ: Το φαλτσοπρίονο πρέπει να είναι συνδεδεμένο σε πηγήρεύματος. Το σύστημα φωτισμού εργασίας LED XPS™ είναι εξοπλισμένο με διακόπτη ενεργοποίησης/ απενεργοποίησης

. Το σύστημα φωτισμού εργασίας LED XPS™ είναι ανεξάρτητο από το διακόπτη σκανδάλης του φαλτσοπρίονου. Δεν χρειάζεται να είναι ενεργοποιημένος ο φωτισμός για να χρησιμοποιηθεί

Για να επιτύχετε κοπή μέσω υπάρχουσας γραμμής μολυβιού σε ένα κομμάτιξύλου:

1. Ενεργοποιήστε το σύστημα XPS™ και κατόπιν τραβήξτε προς τα κάτω

για να πλησιάσετε τη λεπίδα πριονιού στο ξύλο. Η σκιά της λεπίδας θα εμφανιστεί πάνω στοξύλο.

2. Ευθυγραμμίστε τη γραμμή μολυβιού με την άκρη της σκιάς της

λεπίδας. Μπορεί να χρειαστεί να ρυθμίσετε τις γωνίες λοξής κοπής ή φαλτσοκοπής ώστε να ταιριάξετε ακριβώς τη γραμμήμολυβιού. Κατάλληλη θέση σώματος και χεριών (εικ. N1, N2)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο σοβαρού τραυματισμού, ΠΑΝΤΑ χρησιμοποιείτε τη σωστή θέση των χεριών όπως δείχνει η εικ.N1.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο προσωπικού τραυματισμού, ΠΑΝΤΟΤΕ να κρατάτε καλά το εργαλείο για να είστε προετοιμασμένοι σε περίπτωση ξαφνικήςαντίδρασης.

• Ποτέ μην τοποθετήσετε τα χέρια σας κοντά στην περιοχή κοπής. Μην τοποθετήσετε τα χέρια σας πιο κοντά από 100 mm από τηλεπίδα.

• Κρατάτε το τεμάχιο εργασίας σφικτά σε επαφή με το τραπέζι και τον οδηγό όταν κόβετε. Κρατάτε τα χέρια σας στη θέση τους έως ότου έχει ελευθερωθεί η σκανδάλη και έχει σταματήσει τελείως η κίνηση τηςλεπίδας.

• ΠΑΝΤΑ ΝΑ ΚΑΝΕΤΕ ΔΟΚΙΜΕΣ ΜΕ ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΟ ΠΡΙΟΝΙ (ΧΩΡΙΣ ΤΡΟΦΟΔΟΣΙΑ) ΠΡΙΝ ΤΙΣ ΤΕΛΙΚΕΣ ΚΟΠΕΣ ΩΣΤΕ ΝΑ ΜΠΟΡΕΙΤΕ ΝΑ ΕΛΕΓΞΕΤΕ ΤΗ ΔΙΑΔΡΟΜΗ ΤΗΣ ΛΕΠΙΔΑΣ. ΜΗ ΔΙΑΣΤΑΥΡΩΝΕΤΕ ΤΑ ΧΕΡΙΑ, ΟΠΩΣ ΔΕΙΧΝΕΙ Η ΕΙΚΟΝΑN2.

• Κρατάτε το πόδια σταθερά στο δάπεδο και διατηρείτε σωστή ισορροπία. Καθώς μετακινείτε το βραχίονα λοξής κοπής αριστερά και δεξιά, ακολουθήστε τον και σταθείτε ελαφρά προς το πλάι της λεπίδαςπριονιού.

• Βλέπετε μέσα από τις περσίδες του προφυλακτήρα όταν ακολουθείτε μια γραμμήμολυβιού. Διακόπτης σκανδάλης (Εικ.A2) Για να ενεργοποιήσετε το πριόνι, ωθήστε αριστερά το μοχλό

σε απενεργοποιημένη κατάσταση και κατόπιν πιέστε το διακόπτη

. Το πριόνι θα λειτουργεί όσο κρατάτε πατημένο το διακόπτη. Επιτρέψτε στη λεπίδα να επιτύχει πλήρη ταχύτητα περιστροφής πριν πραγματοποιήσετε την κοπή. Για να απενεργοποιήσετε το πριόνι, ελευθερώστε το διακόπτη. Αφήστε τη λεπίδα να σταματήσει να κινείται πριν ανυψώσετε την κεφαλή του πριονιού. Δεν υπάρχει πρόβλεψη για ασφάλιση του διακόπτη στην ενεργοποιημένη κατάσταση. Στο διακόπτη σκανδάλης έχει προβλεφθεί μια οπή

για την εισαγωγή λουκέτου που θα κλειδώνει το διακόπτη στην απενεργοποιημένηκατάσταση. Το πριόνι σας δεν είναι εξοπλισμένο με αυτόματο ηλεκτρικό φρένο λεπίδας, αλλά η λεπίδα πριονιού θα πρέπει να σταματά σε 5 δευτερόλεπτα από την απελευθέρωση του διακόπτη σκανδάλης. Αυτό δεν μπορεί να ρυθμιστεί. Αν ο χρόνος σταματήματος υπερβαίνει επανειλημμένα τα 5 δευτερόλεπτα, παραδώστε το εργαλείο για σέρβις σε εξουσιοδοτημένο κέντρο σέρβις

Πάντα να βεβαιώνεστε ότι η λεπίδα έχει σταματήσει, πριν την απομακρύνετε από την εντομήκοπής. Εξαγωγή σκόνης (εικ.A2, C, Z)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο σοβαρού τραυματισμού, απενεργοποιήστε το εργαλείο και αποσυνδέστε το από την πηγή ρεύματος πριν κάνετε οποιεσδήποτε ρυθμίσεις ή πριν αφαιρέσετε/τοποθετήσετε προσαρτήματα ή παρελκόμενα. Τυχόν αθέλητη εκκίνηση μπορεί να προκαλέσειτραυματισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ορισμένα είδη σκόνης, όπως η σκόνη από ξύλο δρυός ή οξιάς, θεωρούνται καρκινογόνα, ειδικά σε συνδυασμό με πρόσθετα επεξεργασίας τουξύλου.

• Πάντα να χρησιμοποιείτε σύστημα απομάκρυνσης τηςσκόνης.

• Φροντίζετε για τον καλό αερισμό του χώρουεργασίας.

• Συνιστάται να φοράτε κατάλληλη αναπνευστικήσυσκευή.

ΠΡΟΣΟΧΗ: Ποτέ μη χρησιμοποιήσετε το πριόνι αν δεν είναι στη θέση της η σακούλα συλλογής σκόνης ή το σύστημα εξαγωγής

DeWALT . Η σκόνη του ξύλου μπορεί να δημιουργήσει κίνδυνο σε περίπτωση εισπνοήςτης.

ΠΡΟΣΟΧΗ: Ελέγχετε και καθαρίζετε τη σακούλα συλλογής σκόνης κάθε φορά μετά τηχρήση.168

Εργασίες διαμπερούς κοπής (εικ. A1, A2,O,P) Αν δεν χρησιμοποιείται η δυνατότητα ολίσθησης, βεβαιωθείτε ότι η κεφαλή πριονιού έχει σπρωχτεί όσο το δυνατόν προς τα πίσω και ότι το κουμπί ασφάλισης ράγας

είναι σφιγμένο. Έτσι θα αποτραπεί η ολίσθηση του πριονιού κατά μήκος των ραγών του καθώς η λεπίδα συναντά το τεμάχιοεργασίας. Δεν συνιστάται η κοπή πολλαπλών κομματιών αλλά αυτό μπορεί να γίνει με ασφάλεια αν βεβαιωθείτε ότι κάθε κομμάτι συγκρατείται σταθερά σε επαφή με το τραπέζι και τονοδηγό. Ευθεια καθετη εγκαρσια κοπη

1. Ρυθμίστε και ασφαλίστε το βραχίονα λοξής κοπής στο μηδέν και

συγκρατήστε το ξύλο σταθερά πάνω στο τραπέζι

2. Με σφιγμένο το κουμπί ασφάλισης στις ράγες

, ενεργοποιήστε το πριόνι ωθώντας τον μοχλό ασφάλισης σε απενεργοποιημένη

και πιέζοντας τον διακόπτη σκανδάλης

3. Όταν το πριόνι επιτύχει την ταχύτητα λειτουργίας του, χαμηλώστε το

βραχίονα ομαλά και αργά για να κόψετε δια μέσου του ξύλου. Αφήστε τη λεπίδα να σταματήσει τελείως πριν ανυψώσετε τοβραχίονα. Εγκαρσια κοπη με ολισθηση (εικ.O) Όταν κόβετε οτιδήποτε μεγαλύτερο από τεμάχιο εργασίας 51 x 115mm (51 x 82mm σε 45° γωνία λοξής κοπής), χρησιμοποιείτε μια κίνηση έξω-κάτω- πίσω με το κουμπί ασφάλισης ράγας

ξεσφιγμένο. Τραβήξτε το πριόνι έξω προς το μέρος σας, χαμηλώστε την κεφαλή πριονιού προς το τεμάχιο εργασίας και αργά σπρώξτε το πριόνι πίσω για να ολοκληρώσετε τηνκοπή. Μην επιτρέψετε στο πριόνι να έρθει σε επαφή με το πάνω μέρος του τεμαχίου εργασίας ενώ το τραβάτε έξω. Το πριόνι μπορεί να κινηθεί προς το μέρος σας, ενδεχομένως προκαλώντας τραυματισμό ή ζημιά στο τεμάχιοεργασίας. Εγκαρσια λοξη κοπη (εικ.P) Η γωνία λοξής κοπής συχνά είναι 45° για κατασκευή γωνιών, αλλά μπορεί να ρυθμιστεί σε οποιαδήποτε τιμή από μηδέν έως 50° αριστερά ή έως 60° δεξιά. Προχωρήστε όπως και για την ευθεία κάθετη εγκάρσιακοπή. Όταν εκτελείτε μια λοξή κοπή σε σχετικά μικρού μήκους τεμάχια εργασίας με πλάτος μεγαλύτερο από 51 x 105mm, πάντα τοποθετείτε τη μακρύτερη πλευρά σε επαφή με τονοδηγό. Φαλτσοκοπη (εικ.A1, A2) Οι γωνίες φαλτσοκοπής μπορούν να ρυθμιστούν από 49° δεξιά έως 49° αριστερά και μπορούν να κοπούν με το βραχίονα λοξής κοπής ρυθμισμένο μεταξύ 50° αριστερά ή 60° δεξιά. Ανατρέξτε στην ενότητα Δυνατότητες και στοιχεία ελέγχου για λεπτομερείς πληροφορίες σχετικά με το σύστημαφαλτσοκοπής.

1. Ξεσφίξτε την ασφάλιση φαλτσοκοπής

και κινήστε το πριόνι προς τα αριστερά ή δεξιά όπως επιθυμείτε. Είναι απαραίτητο να μετακινήσετε

για να επιτρέψετε διάκενο. Αφού ρυθμίσετε τους οδηγούς, σφίξτε το κουμπί ρύθμισης οδηγού

2. Σφίξτε καλά την ασφάλισηφαλτσοκοπής.

Σε ορισμένες ακραίες γωνίες, ίσως χρειαστεί να αφαιρεθεί ο οδηγός δεξιάς πλευράς. Ανατρέξτε στο τμήμα Ρύθιση οδηγού στην ενότητα Ρυθμίσεις για σημαντικές πληροφορίες σχετικά με τη ρύθμιση των οδηγών για ορισμένεςφαλτσοκοπές. Για να αφαιρέσετε τον δεξιό οδηγό, ξεβιδώστε αρκετές στροφές το κουμπί ρύθμισης οδηγού

και κινήστε τον οδηγό προς τα έξω. Ο δεξιός οδηγός στερεώνεται στη βάση με ένα κορδόνι για να μηχαθεί. Ποιοτητα της κοπης Η ομαλότητα οποιασδήποτε κοπής εξαρτάται από έναν αριθμό μεταβλητών, όπως το υλικό που κόβεται, τον τύπο της λεπίδας, την αιχμηρότητα της λεπίδας και το ρυθμόκοπής. Όταν απαιτούνται οι πιο ομαλές κοπές, για δημιουργία κορνιζών και για άλλες εργασίας ακριβείας, θα έχετε τα επιθυμητά αποτελέσματα αν χρησιμοποιήσετε μια αιχμηρή λεπίδα (60 δοντιών καρβιδίου) και έναν πιο αργό, ομοιόμορφο ρυθμόςκοπής.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Βεβαιωθείτε ότι το υλικό δεν κινείται ή ολισθαίνει μετακινείται κατά την κοπή. Στερεώστε το καλά στη θέση του. Αφήνετε πάντα τη λεπίδα να σταματήσει τελείως πριν ανυψώσετε το βραχίονα. Αν στην πίσω πλευρά του τεμαχίου εργασίας εξακολουθούν να διαχωρίζονται μικρές ίνες ξύλου, κολλήστε ένα κομμάτι κολλητικής χαρτοταινίας στο ξύλο εκεί που θα γίνει η κοπή. Εκτελέστε την κοπή μέσα από την ταινία και αφαιρέστε προσεκτικά την ταινία όταντελειώσετε. Μη διαμπερής κοπή (αυλάκωση και δημιουργία εγκοπών) (εικ. A2) Το πριόνι σας διαθέτει στοπ αυλάκωσης

, βίδα ρύθμισης βάθους

και παξιμάδι πεταλούδας

για να επιτρέπει την κοπή αυλακώσεων. Οι οδηγίες στις ενότητες Εγκάρσιες κοπές, Φάλτσες κοπές και Εκτέλεση σύνθετων λοξών κοπών προορίζονται για κοπές σε όλο το πάχος του υλικού. Το πριόνι μπορεί να πραγματοποιήσει και μη διαμπερείς κοπές για να σχηματίσει αυλακώσεις ή εγκοπές στουλικό. Δημιουργία αυλακώσεων (εικ. A1, A2) Ανατρέξτε στο τμήμα Στοπ αυλάκωσης για λεπτομερείς πληροφορίες σχετικά με τη ρύθμιση του βάθους κοπής. Θα πρέπει να χρησιμοποιήσετε ένα άχρηστο κομμάτι ξύλου για να επαληθεύσετε ότι το βάθος κοπής στην πράξη είναι τοεπιθυμητό.

1. Κρατήστε το ξύλο σταθερά πάνω στο τραπέζι και σε επαφή με

. Ευθυγραμμίστε την περιοχή κοπής κάτω από τη λεπίδα. Τοποθετήστε τον βραχίονα του πριονιού τελείως εμπρός, με τη λεπίδα στην κάτω θέση. Ενεργοποιήστε το πριόνι ωθώντας τον μοχλό ασφάλισης σε απενεργοποιημένη κατάσταση

πιέζοντας τον διακόπτη σκανδάλης

. Με ομαλή κίνηση, σπρώξτε τον βραχίονα πριονιού προς τα πίσω για να κόψετε μια αυλάκωση στο αντικείμενοεργασίας.

2. Ελευθερώστε τον διακόπτη σκανδάλης με τον βραχίονα πριονιού

κάτω. Όταν η λεπίδα πριονιού έχει σταματήσει τελείως, ανυψώστε τον βραχίονα του πριονιού. Πάντα να αφήνετε τη λεπίδα να σταματήσει πλήρως πριν ανυψώσετε τονβραχίονα.

3. Για να διευρύνετε την αυλάκωση, επαναλάβετε τα βήματα 1–2 έως ότου

αποκτήσετε το επιθυμητόπλάτος. Σύσφιξη του τεμαχίου εργασίας (εικ.B)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ένα τεμάχιο εργασίας που είναι σφιγμένο, ισορροπημένο και στερεωμένο πριν από μια κοπή, μπορεί να μην είναι πλέον ισορροπημένο αφού ολοκληρωθεί η κοπή. Ένα μη ισορροπημένο φορτίο μπορεί να προκαλέσει ανατροπή του πριονιού ή οποιουδήποτε αντικειμένου στο οποίο είναι συνδεδεμένο το πριόνι, όπως τραπεζιού ή πάγκου εργασίας. Όταν πραγματοποιείτε μια κοπή όπου μπορεί να δημιουργηθεί πρόβλημα ισορροπίας, υποστηρίξτε κατάλληλα το τεμάχιο εργασίας και βεβαιωθείτε ότι το πριόνι είναι σταθερά στερεωμένο με μπουλόνια σε σταθερή επιφάνεια. Μπορεί να προκύψειτραυματισμός.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το πέλμα σύσφιξης πρέπει να παραμείνει συσφιγμένο πάνω από τη βάση του πριονιού όταν χρησιμοποιείται ο σφιγκτήρας. Πάντα συσφίγγετε το τεμάχιο εργασίας στη βάση του πριονιού – όχι σε οποιοδήποτε άλλο μέρος της περιοχής εργασίας. Βεβαιωθείτε ότι το πέλμα σύσφιξης δεν είναι συσφιγμένο στο άκρο της βάσης τουπριονιού.

ΠΡΟΣΟΧΗ: Πάντα χρησιμοποιείτε διάταξη σύσφιξης του τεμαχίου εργασίας για να διατηρείτε τον έλεγχο και να μειώσετε τον κίνδυνο τραυματισμού και ζημιάς στο τεμάχιοεργασίας. Χρησιμοποιείτε το σφιγκτήρα υλικού

που συνοδεύει το πριόνι σας. Ο αριστερός ή δεξιός οδηγός μπορεί να κινηθεί από πλευρά σε πλευρά για υποβοήθηση της σύσφιξης. Άλλα βοηθήματα, όπως σφιγκτήρες με ελατήριο, σφιγκτήρες ράβδου ή σφιγκτήρες σχήματος C μπορεί να είναι κατάλληλα για ορισμένα μεγέθη και σχήματαυλικών.169

Για τοποθετηση του σφιγκτηρα

1. Στη βάση υπάρχουν τέσσερις τετραγωνικές οπές στερέωσης

, δύο στο μπροστινό και δύο στο πίσω μέρος του πριονιού κάτω από τον οδηγό βάσης. Εισάγετε τον σφιγκτήρα

από τις τέσσεριςοπές. ΣηΜΕιΩΣη: Όταν εγκαθιστάτε τον σφιγκτήρα στην πίσω πλευρά του πριονιού, ο βραχίονας του σφιγκτήρα θα χρειαστεί να είναι στην πιο υψηλή του θέση, έτσι ώστε ο στύλος του σφιγκτήρα να μπορεί να εισέλθει μέσα στην οπή καθώς ο σφιγκτήρας περνά πάνω από

2. Λασκάρετε το κουμπί για να ρυθμίσετε τον σφιγκτήρα προς τα πάνω

ή κάτω και κατόπιν σφίξτε το κουμπί για να συσφίξετε σταθερά το αντικείμενοεργασίας. ΣηΜΕιΩΣη: Τοποθετήστε το σφιγκτήρα στην αντίθετη πλευρά της βάσης όταν εκτελείτε φαλτσοκοπή. ΠΑΝΤΑ ΝΑ ΚΑΝΕΤΕ ΔΟΚΙΜΕΣ ΜΕ ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΟ ΠΡΙΟΝΙ (ΧΩΡΙΣ ΤΡΟΦΟΔΟΣΙΑ) ΠΡΙΝ ΤΙΣ ΤΕΛΙΚΕΣ ΚΟΠΕΣ ΩΣΤΕ ΝΑ ΕΛΕΓΧΕΤΕ ΤΗ ΔΙΑΔΡΟΜΗ ΤΗΣ ΛΕΠΙΔΑΣ. ΒΕΒΑΙΩΘΕΙΤΕ ΟΤΙ Ο ΣΦΙΓΚΤΗΡΑΣ ΔΕΝ ΕΜΠΟΔΙΖΕΙ ΤΗ ΛΕΙΤΟΥΡΓΙΑ ΤΟΥ ΠΡΙΟΝΙΟΥ Ή ΤΩΝΠΡΟΦΥΛΑΚΤΗΡΩΝ. Υποστήριξη για τεμάχια μεγάλου μήκους (εικ.D) ΠΑΝΤΑ ΥΠΟΣΤΗΡΙΖΕΤΕ ΤΑ ΤΕΜΑΧΙΑ ΜΕΓΑΛΟΥΜΗΚΟΥΣ. Για τα καλύτερα αποτελέσματα, χρησιμοποιήστε τα Στηρίγματα με πόδια DE7023-XJ ή DE7033

για να επεκτείνετε το πλάτος τραπεζιού του πριονιού σας. Υποστηρίζετε τα μεγάλου μήκους τεμάχια εργασίας χρησιμοποιώντας οποιοδήποτε πρόσφορο μέσο όπως πάγκους πριονιού ή παρόμοιες διατάξεις για να αποτρέψετε την πτώση τωνάκρων. Κοπή κορνιζών φωτογραφιών, κουτιών διοράματος και άλλων κατασκευών με τέσσερις πλευρές (εικ.Q, R) Δοκιμάστε λίγες απλές εργασίες χρησιμοποιώντας άχρηστο ξύλο έως ότου αναπτύξετε «αίσθηση» για το πριόνι σας. Το πριόνι σας είναι το τέλειο εργαλείο για λοξή κοπή γωνιών όπως αυτών που φαίνονται στην εικόναQ. Το σχέδιο 1 στην εικόναR δείχνει μια ένωση που έγινε με τη μέθοδο ρύθμισης γωνίας φαλτσοκοπής. Η ένωση που παρουσιάζεται μπορεί να γίνει με τη χρήση οποιασδήποτε από τις δύομεθόδους.

• Με χρήση ρύθμισης γωνίας φαλτσοκοπής: - Η γωνία φαλτσοκοπής για τις δύο σανίδες ρυθμίζεται σε 45° για την κάθε μία, ώστε να προκύπτει γωνία 90°. - Ο βραχίονας λοξής κοπής είναι ασφαλισμένος στη θέση μηδέν και η ρύθμιση γωνίας φαλτσοκοπής είναι ασφαλισμένη στις 45°. - Το ξύλο τοποθετείται με την πλατιά πλευρά σε επαφή με το τραπέζι και τη στενή ακμή σε επαφή με τονοδηγό.

• Με χρήση ρύθμισης γωνίας λοξής κοπής: - Η ίδια κοπή μπορεί να γίνει με λοξή κοπή δεξιά και αριστερά με την πλατιά επιφάνεια σε επαφή με τονοδηγό. Κοπή κορνιζών και άλλων πλαισίων (εικ.R) Το σχήμα 2 στην εικόναR δείχνει μια ένωση που έγινε με ρύθμιση του βραχίονα λοξής κοπής σε 45° για να κοπούν οι δύο σανίδες ώστε να σχηματιστεί γωνία 90°. Για να πραγματοποιήσετε αυτόν τον τύπο της ένωσης, ρυθμίστε τη γωνία φαλτσοκοπής σε μηδέν και το βραχίονα λοξής κοπής σε 45°. Και πάλι το ξύλο τοποθετείται με την πλατιά πλευρά σε επαφή με το τραπέζι και τη στενή ακμή σε επαφή με τονοδηγό. Τα δύο σχέδια στην εικόναR είναι για αντικείμενα τεσσάρων πλευρών μόνο. Όταν αλλάζει ο αριθμός των πλευρών, αλλάζουν και οι γωνίες λοξής κοπής και φαλτσοκοπής. Ο πιο κάτω πίνακας αναφέρει τις σωστές γωνίες για διάφορα σχήματα, με την προϋπόθεση ότι όλες οι πλευρές είναιίσες. ΑΡΙΘΜΟΣ ΠΛΕΥΡΩΝ ΓΩΝΙΑ ΦΑΛΤΣΑΣ Ή ΛΟΞΗΣ ΚΟΠΗΣ 4 45° 5 36° 6 30° 7 25,7° 8 22,5° 9 20° 10 18° Για κάποιο σχήμα που δεν αναφέρεται στον πίνακα, χρησιμοποιήστε τον εξής υπολογιστικό τύπο: Αν διαιρέσετε το 180° με τον αριθμό των πλευρών έχετε τη γωνία λοξής κοπής (αν το υλικό κόβεται κάθετα) ή φαλτσοκοπής (αν το υλικό κόβεται ενώ στηρίζεται στην πλατιά τουεπιφάνεια). Πραγματοποίηση σύνθετων λοξών κοπών (εικ.S) Μια σύνθετη λοξή κοπή είναι μια κοπή που γίνεται με ταυτόχρονη χρήση γωνίας λοξής κοπής και γωνίας φαλτσοκοπής. Αυτός είναι ο τύπος της κοπής που χρησιμοποιείται για τη δημιουργία πλαισίων ή κιβωτίων με κεκλιμένες πλευρές όπως αυτό που φαίνεται στην εικόναS.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αν η γωνία κοπής διαφέρει από κοπή σε κοπή, ελέγξτε ότι έχουν ασφαλίσει καλά το κουμπί ασφάλισης λοξής κοπής και η λαβή ασφάλισης φαλτσοκοπής. Αυτά πρέπει να ασφαλίζονται μετά την πραγματοποίηση οποιασδήποτε ρύθμισης γωνίας λοξής κοπής ήφαλτσοκοπής. Το πιο κάτω διάγραμμα θα σας βοηθήσει να επιλέξετε τις σωστές ρυθμίσεις γωνίας φαλτσοκοπής και λοξής κοπής για συνηθισμένες σύνθετες λοξέςκοπές.

• Επιλέξτε την επιθυμητή γωνία A (εικ.S) για την κατασκευή σας και εντοπίστε τη γωνία στο κατάλληλο τόξο στοδιάγραμμα.

• Από το σημείο αυτό ακολουθήστε το διάγραμμα ευθεία προς τα κάτω για να βρείτε τη σωστή γωνία φαλτσοκοπής και ευθεία οριζόντια για να βρείτε τη σωστή γωνία λοξήςκοπής.

• Ρυθμίστε το πριόνι σας στις προβλεπόμενες γωνίες και κάνετε λίγες δοκιμαστικές κοπές. Εξασκηθείτε στη συναρμογή τωνκομματιών. ΠάΡάΔΕιΓΜά: Για να κατασκευάσετε ένα 4πλευρο κιβώτιο με εξωτερικές γωνίες 26° (γωνία A, εικ.S), χρησιμοποιήστε το πάνω δεξιό τόξο. Βρείτε τις 26° πάνω στην κλίμακα του τόξου. Ακολουθήστε την οριζόντια τέμνουσα γραμμή προς οποιαδήποτε από τις δύο πλευρές για να βρείτε τη ρύθμιση γωνίας λοξής κοπής για το πριόνι (42°). Παρομοίως, ακολουθήστε την κάθετη τέμνουσα γραμμή προς το πάνω ή το κάτω μέρος για να αποκτήσετε τη ρύθμιση γωνίας φαλτσοκοπής για το πριόνι (18°). Δοκιμάζετε πάντα τις κοπές σε λίγα κομμάτια άχρηστου ξύλου για να επαληθεύσετε τις ρυθμίσεις τουπριονιού. Ρυθμίστε αυτή τη γωνία λοξής κοπής στο πριόνι Γωνία της πλευράς του κιβωτίου (γωνία «A») Ρυθμίστε αυτή τη γωνία φαλτσοκοπής στο πριόνι κιΒΩΤιΟ 7

Κοπή σοβατεπί (Εικ.J, T) Για να ολοκληρώσετε ευθείες κοπές 90°, τοποθετήστε το ξύλο σε επαφή με τον οδηγό και συγκρατήστε το στη θέση του όπως φαίνεται στην εικόναT. Ενεργοποιήστε το πριόνι, αφήστε τη λεπίδα να φθάσει σε πλήρη ταχύτητα και χαμηλώστε το βραχίονα ομαλά σε όλη τηνκοπή. Κοπή σοβατεπί ύψους από 70 mm έως και 150 mm σε επαφή κάθετα με τον οδηγό ΣΗΜΕΙΣΗ: Χρησιμοποιήστε το μοχλό ασφάλισης ολίσθησης

φαίνεται στην εικόνα J, όταν κόβετε σοβατεπί 70 mm έως 150 mm με την πλατιά πλευρά του ξύλου σε επαφή με τονοδηγό. Τοποθετήστε το υλικό όπως δείχνει η εικόναT. Όλες οι κοπές θα πρέπει να γίνουν με την πίσω πλευρά του σοβατεπί σε επαφή με τον οδηγό και με το κάτω μέρος του σοβατεπί σε επαφή με

Εσωτερικη γωνια Εξωτερικη γωνια Αριστερή πλευρά Λοξή κοπή αριστερά 45° Φυλάξτε την αριστ. πλευρά της κοπής Λοξή κοπή δεξιά 45° Φυλάξτε την αριστ. πλευρά της κοπής Δεξιά πλευρά Λοξή κοπή δεξιά 45° Φυλάξτε τη δεξιά πλευρά της κοπής Λοξή κοπή αριστερά 45° Φυλάξτε τη δεξιά πλευρά της κοπής Υλικό έως 150 mm μπορεί να κοπεί όπως περιγράφηκε πιο πάνω. Κοπή κορνίζας οροφής (εικ. A1, U1, U2) Το φαλτσοπρίονό σας είναι πολύ κατάλληλο για την εργασία κοπής κορνίζας οροφής. Για να εφαρμόσει σωστά, η κορνίζα οροφής πρέπει να κοπεί με σύνθετες λοξές κοπές εξαιρετικήςακρίβειας. Το φαλτσοπρίονό σας έχει ειδικά προρρυθμισμένα σημεία ασφάλισης στις 22,5°, 31,6° και 35,3° αριστερά και δεξιά για την κοπή κορνίζας οροφής στη σωστή γωνία και νύχια στοπ γωνίας φαλτσοκοπής στις 22,5° και 30° αριστερά και δεξιά. Επίσης υπάρχει σημάδι στην κλίμακα φαλτσοκοπής

στις 33,9°. Ο πιο κάτω πίνακας αναφέρει τις σωστές ρυθμίσεις για κοπή κορνίζαςοροφής. ΣΗΜΕΙΣΗ: Είναι πολύ σηαντικό να εκτελέσετε προκαταρκτικέ δοκιέ ε άχρηστουλικό. Οδηγιες κοπης κορνιζας οροφης με την επιπεδη πλευρα στο τραπεζι και με χρηση των δυνατοτητων συνθετης κοπης (εικ. U1)

1. Το υλικό της κορνίζας θα πρέπει να είναι τοποθετημένο με την πλατιά

πίσω επιφάνεια προς τα κάτω, πάνω στο τραπέζι του πριονιού

2. Τοποθετήστε το πάνω μέρος του υλικού της κορνίζας σε επαφή με τον

3. Οι πιο κάτω ρυθμίσεις είναι για κορνίζα οροφής με γωνία ανάρτησης45°.

Εσωτερικη γωνια Εξωτερικη γωνια Αριστερή πλευρά Φαλτσοκοπή αριστερά 30° Τραπέζι λοξής κοπής ρυθμ. σε δεξιά 35,26° Φυλάξτε το αριστερό άκρο της κοπής Φαλτσοκοπή δεξιά 30° Τραπέζι λοξής κοπής ρυθμ. σε αριστερά 35,26° Φυλάξτε το αριστερό άκρο της κοπής Δεξιά πλευρά Φαλτσοκοπή δεξιά 30° Τραπέζι λοξής κοπής ρυθμ. σε αριστερά 35,26° Φυλάξτε το δεξιό άκρο της κοπής Φαλτσοκοπή αριστερά 30° Τραπέζι λοξής κοπής ρυθμ. σε δεξιά 35,26° Φυλάξτε το δεξιό άκρο της κοπής

4. Οι πιο κάτω ρυθμίσεις είναι για κορνίζα οροφής με γωνίες 52° στο πάνω

μέρος και γωνίες 38° στο κάτωμέρος. Εσωτερικη γωνια Εξωτερικη γωνια Αριστερή πλευρά Φαλτσοκοπή αριστερά 33,9° Τραπέζι λοξής κοπής ρυθμ. σε δεξιά 31,62° Φυλάξτε το αριστερό άκρο της κοπής Φαλτσοκοπή δεξιά 33,9° Τραπέζι λοξής κοπής ρυθμ. σε αριστερά 31,62° Φυλάξτε το αριστερό άκρο της κοπής Δεξιά πλευρά Φαλτσοκοπή δεξιά 33,9° Τραπέζι λοξής κοπής ρυθμ. σε αριστερά 31,62° Φυλάξτε το δεξιό άκρο της κοπής Φαλτσοκοπή αριστερά 33,9° Τραπέζι λοξής κοπής ρυθμ. σε δεξιά 31,62° Φυλάξτε το δεξιό άκρο της κοπής Εναλλακτική μέθοδος κοπής κορνίζας οροφής Η κοπή κορνίζας οροφής με χρήση αυτής της μεθόδου δεν απαιτεί φαλτσοκοπή. Πολύ μικρές αλλαγές στη γωνία λοξής κοπής μπορούν να γίνουν χωρίς να επηρεαστεί η γωνία φαλτσοκοπής. Όταν αντιμετωπίζετε γωνίες άλλες από 90°, το πριόνι μπορεί να ρυθμιστεί γρήγορα και εύκολα για τις γωνίεςαυτές. Οδηγιες κοπης κορνιζας οροφης σε γωνια αναμεσα στον οδηγο και τη βαση του πριονιου για ολες τις κοπες (εικ. U2)

1. Δώστε στο υλικό της κορνίζας γωνία τέτοια ώστε το κάτω μέρος του

(το μέρος που στηρίζεται στον τοίχο όταν εγκατασταθεί η κορνίζα) να είναι σε επαφή με τον οδηγό

και το πάνω μέρος της κορνίζας να εδράζεται πάνω στο τραπέζι πριονιού

2. Τα υπό γωνία επίπεδα τμήματα στο πίσω μέρος της κορνίζας πρέπει να

εδράζονται τέλεια στον οδηγό και το τραπέζιπριονιού. Εσωτερικη γωνια Εξωτερικη γωνια Αριστερή πλευρά Λοξή κοπή δεξιά στις 45° Φυλάξτε τη δεξιά πλευρά της κοπής Λοξή κοπή αριστερά στις 45° Φυλάξτε τη δεξιά πλευρά της κοπής Δεξιά πλευρά Λοξή κοπή αριστερά στις 45° Φυλάξτε την αριστ. πλευρά της

Λοξή κοπή δεξιά στις 45° Φυλάξτε την αριστ. πλευρά της

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ποτέ μην πραγματοποιήσετε οποιαδήποτε κοπή αν το υλικό δεν είναι στερεωμένο πάνω στο τραπέζι και σε επαφή με τονοδηγό. Κοπη αλουμινιου (εικ. V1, V2) ΠΑΝΤΑ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΤΗΝ ΚΑΤΑΛΛΗΛΗ ΛΕΠΙΔΑ ΠΡΙΟΝΙΟΥ ΠΟΥ ΕΙΝΑΙ ΚΑΤΑΣΚΕΥΑΣΜΕΝΗ ΕΙΔΙΚΑ ΓΙΑ ΤΗΝ ΚΟΠΗΑΛΟΥΜΙΝΙΟΥ. Για ορισμένα τεμάχια εργασίας ίσως απαιτείται η χρήση ενός σφιγκτήρα ή βάσης στερέωσης για να εμποδίζεται η κίνηση κατά τη διάρκεια της κοπής. Ρυθμίστε τη θέση του υλικού ώστε να κόβετε την πιο λεπτή διατομή, όπως φαίνεται στην εικόναV1. Η εικόναV2 δείχνει το λανθασμένο τρόπο για κοπή αυτών τωνπροφίλ. Χρησιμοποιήστε λιπαντικό κεριού σε μορφή ράβδου όταν κόβετε αλουμίνιο. Εφαρμόστε το κερί σε ράβδο απευθείας στη λεπίδα πριονιού

κοπή. Ποτέ μην εφαρμόσετε το κερί σε ράβδο ενώ κινείται η λεπίδα. Το κερί προσφέρει κατάλληλη λίπανση και εμποδίζει να κολλήσουν τα ρινίσματα

Κυρτωμενο υλικο (εικ. W1, W2) Όταν κόβετε κυρτωμένο υλικό πάντα ρυθμίζετε τη θέση του όπως φαίνεται στην εικόναW1 και σε καμία περίπτωση όπως δείχνει η εικόναW2. Η λανθασμένη τοποθέτηση του υλικού θα προκαλέσει την ενσφήνωση τηςλεπίδας. Κοπη πλαστικου σωληνα ή αλλων στρογγυλων υλικων Το πριόνι σας μπορεί να κόψει εύκολα πλαστικό σωλήνα. Αυτός πρέπει να κοπεί ακριβώς όπως το ξύλο και να συσφιχτεί ή να συγκρατηθεί σταθερά ώστε να αποτραπεί η κύλισή του. Αυτό είναι εξαιρετικά σημαντικό κατά την πραγματοποίηση κοπών υπόγωνία. Κοπη μεγαλων υλικων (εικ.X) Κατά καιρούς θα αντιμετωπίζετε κάποιο κομμάτι ξύλου που θα είναι πολύ μεγάλο για να χωρέσει κάτω από τον κάτω προφυλακτήρα. Αν171

Για την προστασία του περιβάλλοντος Χωριστή συλλογή. Τα προϊόντα και που επισημαίνονται με αυτό το σύμβολο δεν πρέπει να απορρίπτονται μαζί με τα κοινά οικιακά απορρίμματα. Τα προϊόντα και περιέχουν υλικά που μπορούν να ανακτηθούν ή να ανακυκλωθούν ώστε να μειωθούν οι ανάγκες για πρώτες ύλες. Παρακαλούμε να ανακυκλώνετε τα ηλεκτρικά προϊόντα και τις σύμφωνα με τους τοπικούς κανονισμούς. Περισσότερες πληροφορίες διατίθενται στον ιστότοπο www.2helpU.com. Πριν τη χρήση, ελέγξτε προσεκτικά τον πάνω προφυλακτήρα, τον κάτω προφυλακτήρα και τον αγωγό σκόνης ώστε να προσδιορίσετε ότι θα λειτουργήσουν σωστά. Βεβαιωθείτε ότι πριονίδια, η σκόνη ή τα σωματίδια από το τεμάχιο εργασίας δεν εμποδίζουν κάποια από τιςλειτουργίες. Σε περίπτωση που τμήματα του τεμαχίου εργασίας έχουν σφηνώσει ανάμεσα στη λεπίδα πριονιού και τους προφυλακτήρες, αποσυνδέστε το μηχάνημα από την τροφοδοσία ρεύματος και ακολουθήστε τις οδηγίες που αναφέρονται στην ενότητα Αλλαγή λεπίδας ή τοποθέτηση καινούργιας λεπίδας πριονιού. Αφαιρέστε τα κομμάτια που έχουν σφηνώσει και επανασυναρμολογήστε τη λεπίδαπριονιού. Περιοδικά καθαρίζετε όλη τη σκόνη και τα τεμάχια ξύλου από γύρω ΚΑΙ ΚΑΤΩ από τη βάση και το περιστροφικότραπέζι. Πως να καθαριζετε το φως εργασιας

• Με μια μπατονέτα καθαρίστε το φακό στο φως εργασίας από σκόνη πριονιού και υπολείμματα. Η συσσώρευση σκόνης μπορεί να εμποδίσει το φως εργασίας και να μην του επιτρέψει να δείχνει με ακρίβεια τη γραμμήκοπής.

• ΜΗ χρησιμοποιήσετε οποιονδήποτε διαλύτη, γιατί αλλιώς μπορεί να προκληθεί ζημιά στοφακό.

• Αφού έχει αφαιρεθεί η λεπίδα από το πριόνι, καθαρίστε το βήμα της λεπίδας και τη συσσώρευσηακαθαρσιών. Σφιγκτηρας: DW7090-XJ (εικ.B) Ο σφιγκτήρας

χρησιμοποιείται για τη σταθερή σύσφιξη του τεμαχίου εργασίας στο τραπέζι τουπριονιού. Σφιγκτήρες ταχείας απελευθέρωσης: DWS5026-XJ Σακουλα σκονης: DW7053-QZ (εικ.C) Με φερμουάρ για εύκολο άδειασμα, η σακούλα σκόνης

θα συγκρατεί το μεγαλύτερο μέρος της παραγόμενης σκόνης από τηνκοπή. Στηριγματα με ποδια: DE7023-XJ, DE7033-XJ (εικ.D) Το στήριγμα με πόδια

χρησιμοποιείται για να επεκτείνει το πλάτος τραπεζιού τουπριονιού. Βραχιονες συσφιξης: DE7025-XJ (εικ.E) Οι βραχίονες σύσφιξης

χρησιμοποιούνται για στερέωση του πριονιού σε μιαβάση. λΕΠιΔΕΣ ΠΡιΟνιΟΥ: ΠΑΝΤΑ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΛΕΠΙΔΕΣ ΠΡΙΟΝΙΟΥ ΤΩΝ 250 mm ΜΕ 30 mm ΟΠΕΣ ΑΞΟΝΑ. Η ΔΙΑΒΑΘΜΙΣΗ ΤΑΧΥΤΗΤΑΣ ΠΡΕΠΕΙ ΝΑ ΕΙΝΑΙ ΤΟΥΛΑΧΙΣΤΟΝ 4000 RPM. Σε καμία περίπτωση μη χρησιμοποιήσετε λεπίδα μικρότερης διαμέτρου. Δεν θα υπάρχει επαρκής προστασία από τους προφυλακτήρες. Χρησιμοποιείτε μόνο λεπίδες εγκάρσιας κοπής! Μη χρησιμοποιήσετε λεπίδες που έχουν σχεδιαστεί για διαμήκη κοπή (σχίσιμο), λεπίδες συνδυασμού ή λεπίδες με γωνίες αγκίστρου μεγαλύτερη από 5°. ΠΕΡιΓΡάΦΕΣ λΕΠιΔΩν ΕΦΑΡΜΟΓΗ ΔΙΑΜΕΤΡΟΣ ΔΟΝΤΙΑ Λεπιδες δομικων εργασιων (λεπτή εντομή με χείλος κατά του κολλήματος) Γενικών εργασιών 250 mm 40 Εγκάρσιες κοπές ακριβείας 250 mm 60 Λεπίδες επεξεργασίας ξύλου (παρέχουν λείες, καθαρές κοπές) Εγκάρσιες κοπές ακριβείας 250 mm 80 Μη σιδηρούχα μέταλλα 250 mm 96 Προαιρετικά παρελκόμενα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Επειδή με το προϊόν αυτό δεν έχουν δοκιμαστεί άλλα παρελκόμενα εκτός από αυτά που διατίθενται από την DeWALT

η χρήση τυχόν τέτοιων παρελκόμενων με το εργαλείο αυτό μπορεί να είναι επικίνδυνη. Για να ελαττώσετε τον κίνδυνο τραυματισμού, πρέπει να χρησιμοποιείτε μόνο παρελκόμενα που συνιστώνται από

Για περισσότερες πληροφορίες σχετικά με τα κατάλληλα παρελκόμενα, συμβουλευτείτε τον αντιπρόσωπο με τον οποίοσυνεργάζεστε.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για την αφαίρεση ρύπων και σκόνης, χρησιμοποιήστε ξηρό αέρα κάθε φορά που διαπιστώνετε συγκέντρωση σκόνης εντός και γύρω από τις θυρίδες αερισμού. Όταν εκτελείτε αυτή τη διαδικασία, να φοράτε εγκεκριμένο προστατευτικό για τα μάτια και εγκεκριμένη μάσκα για τησκόνη.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μη χρησιμοποιείτε ποτέ διαλύτες ή άλλες ισχυρές χημικές ουσίες για τον καθαρισμό των μη μεταλλικών τμημάτων του εργαλείου. Αυτές οι χημικές ουσίες μπορούν να υποβαθμίσουν την ποιότητα των υλικών που χρησιμοποιούνται σε αυτά τα τμήματα. Χρησιμοποιείτε ένα πανί που έχει εμποτιστεί μόνο σε νερό και ήπιο σαπούνι. Μην επιτρέψετε ποτέ την εισροή τυχόν υγρών στο εσωτερικό του εργαλείου. Μη βυθίσετε ποτέ οποιοδήποτε τμήμα του εργαλείου

Το ηλεκτρικό σας εργαλείο δεν απαιτεί επιπλέονλίπανση.

Το ηλεκτρικό εργαλείο της σχεδιάστηκε για να λειτουργεί επί μεγάλο χρονικό διάστημα με ελάχιστη συντήρηση. Η συνεχής ικανοποιητική λειτουργία εξαρτάται από τη σωστή φροντίδα του εργαλείου και τον τακτικόκαθαρισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο σοβαρού προσωπικού τραυματισμού, απενεργοποιείτε το εργαλείο και αποσυνδέετέ το από την τροφοδοσία, πριν από την πραγματοποίηση τυχόν ρυθμίσεων ή την τοποθέτηση/ αφαίρεση προσαρτημάτων ή παρελκόμενων. Η τυχαία εκκίνηση μπορεί να προκαλέσειτραυματισμό. συμβεί κάτι τέτοιο, τοποθετήστε το δεξιό σας αντίχειρα στην πάνω πλευρά του προφυλακτήρα

και κινήστε τον προφυλακτήρα προς τα πάνω μόλις αρκετά για να περάσει το τεμάχιο εργασίας, όπως δείχνει η εικόναX. Αποφεύγετε όσο το δυνατόν περισσότερο να το κάνετε αυτό, αλλά αν είναι απαραίτητο, το πριόνι θα λειτουργήσει σωστά και θα πραγματοποιήσει τη μεγαλύτερη κοπή. ΣΕ ΚΑΜΙΑ ΠΕΡΙΠΤΩΣΗ ΜΗ ΔΕΣΕΤΕ, ΚΟΛΛΗΣΕΤΕ ΜΕ ΤΑΙΝΙΑ Ή ΣΥΓΚΡΑΤΗΣΕΤΕ ΜΕ ΟΠΟΙΟΝΔΗΠΟΤΕ ΑΛΛΟ ΤΡΟΠΟ ΤΟΝ ΠΡΟΦΥΛΑΚΤΗΡΑ ΣΕ ΑΝΟΙΚΤΗ ΘΕΣΗ ΚΑΤΑ ΤΗ ΧΡΗΣΗ ΤΟΥ ΠΡΙΟΝΙΟΥΑΥΤΟΥ. Καθαρισμος αγωγου σκονης Αφού αποσυνδέσετε το πριόνι από την πρίζα και ανυψώσετε πλήρως την κεφαλή πριονιού, μπορείτε να χρησιμοποιήσετε αέρα χαμηλής πίεσης ή μια μεγάλης διαμέτρου ξύλινη ράβδο για να απομακρύνετε τη σκόνη από τον αγωγόσκόνης.N630012 05/19 Belgique et Luxembourg België en Luxemburg DeWALT - Belgium BVBA Egide Walschaertsstraat 16 2800 Mechelen Tel: NL 32 15 47 37 63 Tel: FR 32 15 47 37 64 Fax: 32 15 47 37 99 www.dewalt.be enduser.BE@SBDinc.com Danmark DeWALT (Stanley Black&Decker AS) Roskildevej 22 2620 Albertslund Tel: 70 20 15 10 Fax: 70 22 49 10 www.dewalt.dk kundeservice.dk@sbdinc.com Deutschland DeWALT
