DS14DL2 - Matkap HiKOKI - Ücretsiz kullanım kılavuzu

Ürün Tipi	Akülü Vidalama Matkap
Marka	HiKOKI
Model	DS14DL2
Anma Gerilimi	14,4 V (Li-iyon)
Pil Türü	Lityum-iyon
Boşta Hız	Değişken, 2 mekanik vites (düşük/yüksek)
Sıkma Torku	22 ayarlanabilir pozisyon (1-22)
Mandren	Anahtarsız (elle sıkma)
Besleme	14,4 V Li-iyon pil, UC18YRL şarj cihazı
Ana İşlevler	Delme, vidalama, ileri/geri, hız ayarı, tork ayarı, LED aydınlatma
Bakım ve Temizlik	Dış yüzeyi kuru veya nemli bir bezle temizleyin; karbon fırçaları değiştirin (ref. 999054)
Güvenlik	Aşırı yük koruması, termal koruma, otomatik durma, anahtar kilidi
Yedek Parçalar ve Onarılabilirlik	Karbon fırçalar, pil, şarj cihazı, yan tutamak, kanca, uç tutucu
Ses Seviyesi	83 dB(A)
Titreşim (metal delme)	< 2,5 m/s²
Garanti	Ulusal düzenlemelere uygundur (sertifikaya bakınız)

Sık sorulan sorular - DS14DL2 HiKOKI

DS14DL2 matkabın pili nasıl şarj edilir?

Pili, prize takılı UC18YRL şarj cihazına yerleştirin. Şarj sırasında kırmızı ışık yanar ve pil tamamen şarj olduğunda yanıp söner. Pil sıcaksa (kullanımdan sonra), şarj etmeden önce soğumasını bekleyin.

Sıkma torku nasıl ayarlanır?

Debriyaj seçicisini istenen sayıya (1'den 22'ye) çevirin. Daha yüksek bir sayı daha güçlü bir tork sağlar. Delme işlemi için seçiciyi matkap ucu sembolüne getirin.

Dönüş hızı nasıl değiştirilir?

Aletin üst kısmında bulunan hız değiştirme düğmesini kullanın. Anahtarın kapalı konumda olduğundan emin olun. Yüksek hız delme için, düşük hız ise vidalama için uygundur.

Mandrene matkap ucu nasıl takılır?

Anahtarsız mandreni halkayı çevirerek açın, matkap ucunu yerleştirin ve elle sıkıca sıkın. Başlamadan önce matkap ucunun ortalandığından emin olun.

LED aydınlatma nasıl kullanılır?

LED aydınlatma, anahtara bastığınızda otomatik olarak yanar. Daha iyi görüş için çalışma alanını aydınlatır.

Kullanım sırasında motor durursa ne yapmalıyım?

Derhal anahtarı bırakın ve pili çıkarın. Aletin soğumasını bekleyin. Aşırı yüklenmediğini kontrol edin. Sorun devam ederse satış sonrası servis ile iletişime geçin.

Karbon fırçalar nasıl değiştirilir?

Pili çıkarın. Fırça kapaklarını çıkarın, aşınmış fırçaları çekip çıkarın ve yenilerini (ref. 999054) takın, çiviyi temas bölümüne hizalayın. Kapakları tekrar takın.

Pil neden şarj olmuyor?

Sıcaklığın 0°C ile 50°C arasında olduğunu kontrol edin. Temas noktalarını temizleyin. Işık hızlı bir şekilde yanıp sönüyorsa, pil veya şarj cihazı arızalı olabilir. Bir servis merkezine başvurun.

Matkapla birlikte hangi aksesuarlar verilir?

Standart aksesuarlar: yan tutamak, kanca, uç tutucu ve kite göre bir pil ve şarj cihazı. Kullanım kılavuzunun 153. sayfasındaki listeye bakın.

Alet ve pil nasıl saklanır?

Aleti 40°C altında kuru bir yerde, çocukların erişemeyeceği yerde saklayın. Uzun süreli saklama durumunda pili çıkarın. Performansını korumak için 3 aydan uzun süreli saklamadan önce pili tamamen şarj edin.

KULLANIM KILAVUZU DS14DL2 HiKOKI

Tüm Güvenlik uyariları ve:tum talimatlari okuyun.

Uyarilara ve talimatlara uyulmaması elektrik carpmasina, yangina ve/veya ciddi yaralanmaya neden olabilir.

Bu kilavuzu gelecekte basvurmak uzere saklayin.

Uyarilarda kullanilan "elektrikli alet" terimi,便秘 Elektrigiyle calisan (kablolu) veya pille calisan (kablosuz) elektrikli aletinizi belirtir.

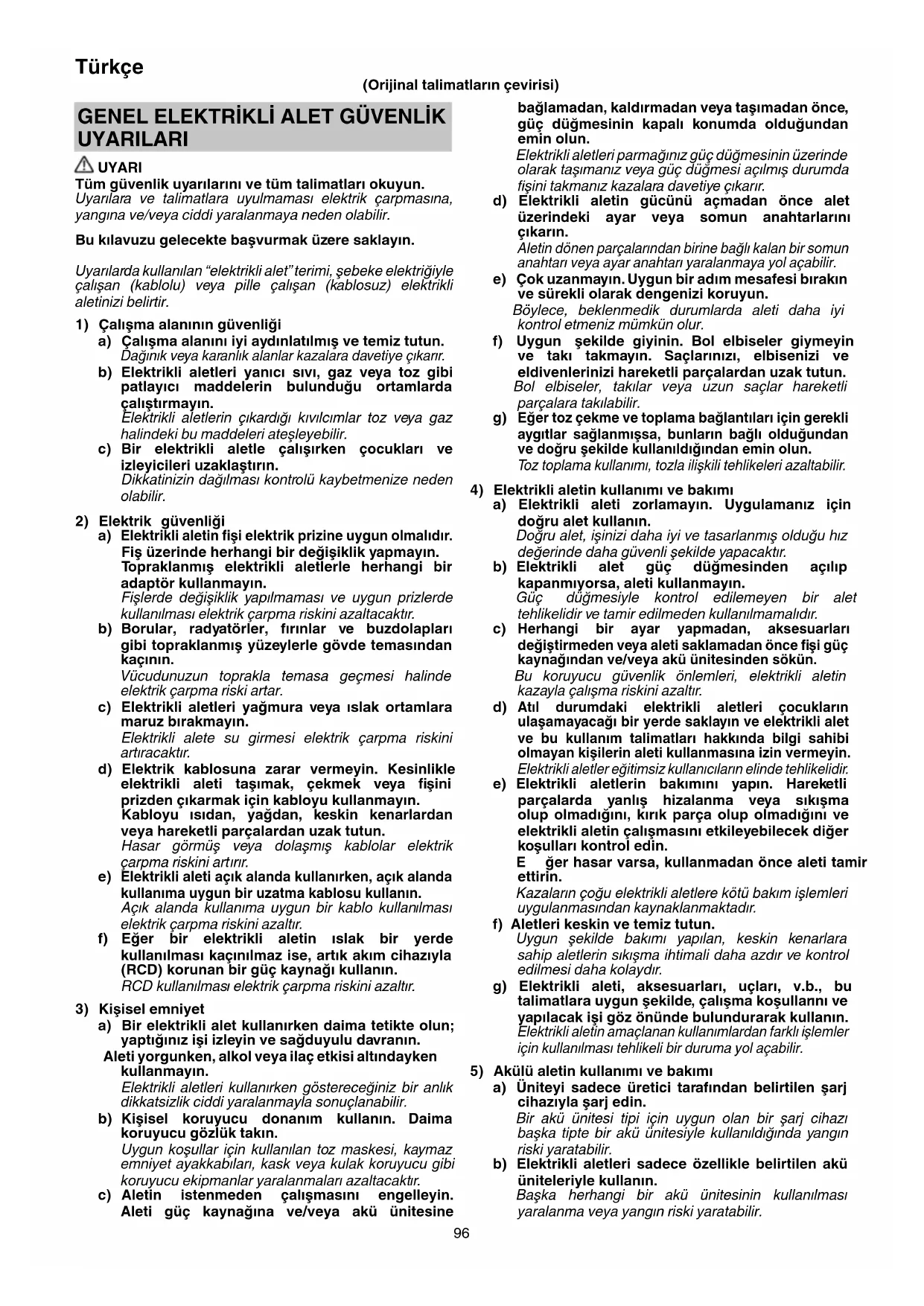

1) Calisma alaninin guvenligi

a) Calisma alanini iyi aydinlatilmis ve temiz tutun. Daqinik veya karanlik alanlar kazalara davetiye cikarir.
b) Elektrikli aleleri yanici svi, gaz veya toz gibi patlayici maddelerin bulundugu ortamlarda calistirmayin. Elektrikli alelerin cikardigi kivilcimplar toz veya gaz halindeki bu maddeleri atesleyebilir.
c) Bir elektrikli aletle calisirken tocuklari ve izleyicileri uzaklastrup. Dikkatinizin dagilmasi kontrolu kaybetmenize neden olabilir.

2) Elektrik güvenligi

a) Elektrikl aletin fisi elektrik prizine uygun olmalidir. Fisi uzerinde herhangi bir degisiklik yapmayin. Topraklanmis elektrikl aletlerle herhangi bir adaptork kullanmayin. Fislerde degisiklik yapilmaması ve uygun prizlerde kullanilmasi elektrik carpma riskini azaltacaktir.
b) Borular, radyatorler, firinlar ve buzdalaplari gibi topraklanmis yüeylerle govde temasindan kaçınin. Vucudunuzun toprakla temasa gezmesi halinde elektrik carpma riski artar.
c) Elektrikli alelteri yagmura veya Islak ortamlara maruz birakmayin. Elektrikli alete su girmesi elektrik carpma riskini artiracaktir.
d) Elektrik kablosuna zarar vermeyin. Kesinlikle elektrikli aleti tasimak, cekmek veya fisini prisden cikarmak icin kabloyu kullanmayin. Kabloyu isidan, yagdan, keskin kenarlardan veya hareketli parcalardan uzak tutun. Hasar gormus veya dolaismis kabolar elektrik carpma riskini artirir.
e) Elektrikli aleti açık alanda kullanırken, açık alanda kullanıma uygun bir uzatma kablosu kullanin. Açık alanda kullanıma uygun bir kablo kullanıması elektrik carpma riskini azaltir.
f) Eger bir elektrikli aletin islak bir yerde kullanilmasi kaçınilmaz ise, artik akim cihaziyla (RCD) korunan bir güç kaynagi kullanin. RCD kullanilmasi elektrik carpma riskini azaltir.

3) Kisisel emniyet

a) Bir elektrikli alet kullanirken daima tetikte olun; yaptiginiz isi izleyin ve sagduyulu davranin. Aleti yorganken, alkol veya ilac etkisi altindayken kullanmayin.

Elektrikli alelteri kullanirkenGSTereceginizbir anlik dikkatsizlik ciddi yaralanmayla sonuclaranabilir.

b) Kisisel koruyucu donanim kullanin. Daimakoruyucu gozluk takin. Uygun kosullar icin kullanilan toz maskesi, kaymazemniyet ayakkabilar, kask veya kulak koruyucu gibikoruyucu ekipmanlar yaralanmalari azaltacaktir.
c) Aletin istenmeden calismasini engelleyin. Aleti guc kaynagina ve/veya aku unitesine

baglamadan, kaldirmadan veya taşimadanforces, guc duğmesinin kapali konumda oldugundan emin olun. Elektrikli aleleri parmagıniz guc duğmesinin üzerinde olarak taşimaniz veya guc duğmesi acilmı durumda fisini takmaniz kazalara davetiye Çiçarir.

d) Elektrikli aletin gucunu acmadan once alet uzerindeki ayar veya somun anahtararini cikarin. Aletin donen parcalirndan birine bagl kalan bir somun anahtari veya ayar anahtari yaralanmaya yol acabilir.
e) Cok uzanmayin. Uygun bir adim mesafesi birakin ve surekli olarak dengenizi koruyun. Böylece, beklenmedik durumlarda aleti daha iyi kontrl etmeniz mumkün olur.
f) Uygun sekilde giyinin. Bol elbiseler giymeyin ve taki takmayin. Saclarinizi, elbisenizi ve eldivenlerinizi hareketli parcalardan uzak tutun. Bol elbiseler, taklar veya uzun saclar hareketli parcalara takilabilir.
g) Eger toz cekme ve toplama baglantilari icin gerekli aygitlar saglanmissa, bunlarin bagli oldugundan ve dogru sekilde kullanildigindan emin olun. Toz toplama kullanimi, tozla iliskili tehlikeleri azaltabilir.

4) Elektrikli aletin kullanimi ve bakimi

a) Elektrikli aleti zorlamayin. Uygulamaniz icinogrulu alet kullanin. Dogru alet, isinizi daha iyi ve tasaranmis oldugu hiz degerinde daha guvenli sekilde yapacaktir.
b) Elektrikli alet guc dugmesinden acilip kapanmiyorsa, aleti kullanmayin. Guc dugmesyle kontrl edilemeyen bir alet tehliklidir ve tamir edilmeden kullanilmamaldir.
c) Herhangi bir ayar yapmadan, aksesuarlan)\ değistirmeden veya aleti saklamadan once fisi gü\ kaynagindan ve/veya akü unitesinden sökün.\nBu koruyucu güvenlik onlemleri, elektrikli aletin\ kazayla calisma riskinı azaltir.
d) Atil durumdaki elektrikli alelerioczuklarin ulasamayacagi bir yerde saklayin ve elektrikli aleve bu kullanim talimatlari hakkinda bilgi sahibiolmayan kijsilerin aleti kullanmasina izin vermeyin. Elektrikli aleler egitimsiz kullanicilarin elinde tehlikelicir.
e) Elektrikli aletlerin bakimini yapin. Hareketli parcalarda yanlis hizalanma veya sikisme olup olmadigiini, kirik parca olup olmadigiini ve elektrikli aletin calismasini etkileyebilecek diger kosullari kontrol edin.

Eger hasar varsa, kullanmadan once aleti tamir ettirin.

Kazalarin cogu elektrikl aletiere kotu bakim islemleri uygulanmasindo kaynaklanmaktadir.

f) Aletleri keskin ve temiz tutun.

Uygun sekilde bakimi yapilan, keskin kenarlara sahip alelterin sikisma ihimali daha azdir ve kontrol edilmesi daha kolaydir.
g) Elektrikli aleti, aksesuarları, uçları, v.b., bu talimatlara uygün sekilde, calisma kosullanni ve yapilacak,isi goz onunde bulundurarak kullanin. Elektrikli aletin amaçlanan kullanilmardan farkli islemler icin kullanilmasi tehlikeli bir duruma yol acabilir.

5) Akūlā aletin kullanimi ve bakimi

a) Uniteyi sadece uretici tarafindan belirtilen sarj cihaziyla sarj edin.
Bir akü unitesi tipi icin uygun olan bir Şarj cihazi baska tipte bir akü unitesiyule kullanildiginda yangin riski yaratabilir.
b) Elektrikli alelteri sadece özellikle belirtilen akü uniteleriyle kullanin.
Basta herhangi bir akü unitesinin kullanilmasi yaralanma veya yangin riski yaratabilir.

c) Akü unitesini kullanilmadiğı zamanlarda ataslardan, madeni paralardan, anahtarlardan, civilerden, vidalardan veya terminalerarasinda,—baglanti olusturabilecek"—iger)—kılık metal nesnelerden uzak tutun.

Akü kutuplarinin kisa devre olmasi yaniklara veya yangina neden olabilir.

d) Yanlis kullanim kosullarinda aküden sivi Çişi olabilir; temas etmekten kaçınin. Kazayla siviya temas edilmesi durumunda suyla yikayın. Sivinin gozlere temas etmesi halinde, ayrca bir doktora basvurun.

Aküden fskiran su tahrı veya yaniklara neden olabilir.

6) Servis

a) Elektrikli aletinizin servisini sadece original yedek parçalar kullanmak suretiyle uzman bir tamirciye yaptırın.

Böylece, elektrikli aletin guvenli kullanimi saglanacaktir.

ÖNLEM

Cocuklari ve akli dengesi yerinde olmayan,isileri uzak tutun.

Alet, kullanilmadigün zamanlarda*cocuklarin ve akli dengesi yerinde olmayan kişilerin ulasamayacagi bir yerde saklanmalidir.

AKÜLÜVIDALAMA MATKAP / DARBELİVIDALAMA MATKAP GÜVENLIK UYARILARI

1. Darbeli delme islemleri yaparken koruyucu kulaklik kullanin.

Gürültüye maruz kalmak,isitme kaybina neden olabilir.

1. Eger alette birlikte verilmißse, yardimci kolu/kollari kullanin.

Kontrolün kaybedilmesi yaralanmaya neden olabilir.

1. Kesici aksesuarin veya baglanti elemaninin gizlikablolarla temas edbilecegi bir islem yaparken, elektrikli aleti yalilmis kavrama yüzeylerinden tutun.

Kesici aksesuarin ve baglanti elemanlannin bir "aktif" telle temas etmesi, elektrikli aletin ciplak metal parçalarini "aktif" hale getirebilir ve kullaniciya bir elektrik soku verebilir.

ILAVE GÜVENLIK UYARILARI

1. Delinecek alanda elektrik kablolari, su veya gaz borulan dahil herhangi bir gizli engel bulunmadigindan emin olun. Aksi halde, elektrik carpmasi, kisa devre, gaz sizintisi veya ciddi kasalara ve yaralanmalara neden olabilecek baska tehliker olusabilir.
2. Calisma sirasinda aleti emniyetli sekilde tuttuugunuzdan emin olun. Aksi takdirde kazalar veya yaralanmalar meydana gelebilir.
3. Is parcasini emniyete alin. Sikma aleteriyle vya mengeneyle sikistirilan bir is parcasi, elle oldugundan daha emniyetli sekilde tutulur.
4. Aletin ayarlanmasi ve calisma ortaminin kontrol edilmesi. Uyariyi takip ederek calisma ortaminin uygun olup olmadigi nikontrol edin.
5. Sarj edilebilir batarya baglanti deligine yabanci madde girmesine izin vermeyin.
6. Kesinlikle sarj edilebilir bataryayi ve sarj cihazini soskmeyin.

7. Kesinlikle sarj edilebilir bataryayi kisa devre yapmayin. Bataryanin kisa devre olmasi buyuk bir elektrik akima ve asiri isinmaya neden olacaktir. Bu, bataryanin yanmasina veya hasar gormesine yol acar.

8. Bataryayi atese atmayin. Eger batarya yanmissa patlayabilitir.

9. Sarj sonrasi batarya omru pratik kullanim icin cok kisaldiginda bataryayi derhal satin aldiginiz magazaya goturun. Omru tukenen bataryayi atmayin.
10. Şarj cihazınin havalandirma deliklerine nesneler dokmayın. Şarj cihazınin havalandirma deliklerine metal nesneler vya yanı maddeler doklması, elektrik carpması tehlizesine ve Şarj cihazınin hasar görmesine yol acacaktır.
11. Anahtarsiz matkap kovanina bir matkap ucu takarken, kovani uygun sekilde sikin. Eger kovan siki olmazsa, matkap ucu kayabilir veya dusebilir ve yaralanmaya neden olabilir.
12. Deigistirme dugmesiyle donme hizini deigistirirken, anahtarin kapali oldugunu onaylayin. Motor donerken hizin deigistirilmesi disilere zarar verir.
13. Kavrama kadrani, "1, 3, 5 ... 22" rakamlari veya noktalararasinda ayarlanamaz ve "22" ve delme isaretinin ortasindaki qizgiarasinda olan kavrama kadrani rakamiyla kullanilmamaldir. Bu, hasara nden olabilir.
14. Bu birimi darbeli matkap olarak kullanirken, her zaman saat yonunde devirle kullanin.
15. Unitenin surekli calismadan sonra dinlendirilmesi.
16. Unite matkap olarak kullanilirken motor donme hareketi kilitlenebilir. Vidalama matkapi kullanirken motoru kilitlememeye dikkat edin.
17. Motor kilitlenirse, derhal gucu kapatin. Motor bir sure icin kilitlenirse, motor veya batarya yanabilir.
18. Bataryanin soguk ortamda (0 Celsius derecesi alto) kullanilmasi bazen sikma torkunun ve is miktarinin azalmasina neden olabilir. Bununla birlikte, buGPCi bir durumdur ve batarya isindiiginda normale doner.
19. Kancayi emniyetli sekilde takin. Kancanin emniyetli sekilde takilmaması, kullanim sirasinda yaralanmaya neden olabilir.
20. Doğrudan İsiga bakmayın. Bu, gezünüze zarar verebilir.
21. Matkap ucunu aletin üzerinde belirtilen yere yerleşirin. Eger alet yanlşbir sekilde yereleşirilmis matkap ucu ile kullanlirsa, matkap ucu dusebilir ve fiziksel yaralanmaya sebep olabilir.
22. STANDART AKSESUARLAR icerisinde bulunan arti vida ucundan (65 mm uzunlugunda) farkli uzunlukta, capta veya boyuttaki matkap uclarini yerlestirmeyin.

Matkap ucu duşebilir ve fiziksel yaralanmaya sebep olabilir.

LITYUM-IYON BATARYAYLA ILGILI UYARI

Calisma omrunu uzatmak icin, lityum-yon bataryada cikisi durduran bir koruma islevi mevcuttur.

Aşaqida açıklanan 1 ila 3 durumlarinda, bu urünü kullanirken anahtar Çekiyor olsaniz bile motor durabilir. Bu bir anizadehyil koruma ilevinin bir sonucudur.

1. Pil enerjisi tukendiqinde motor durur.
   Boyle bir durumda bataryayi derhal sarj edin.
2. Eger alete fazla yuklenilirse motor durabilir. Böyle bir durumda aletin anahtarini serbest birakin ve asiri yuklemenin sebeplerini ortadan kaldirin. Bunun ardindan aleti tekrar kullanabilirsiniz.
3. Eger batarya asiri is kosulunda fazla isinirsa, batarya gucu kesilebilir.

Bu durumda, bataryayi kullanmayi keserek soğumasini bekleyin. Bunun ardindan aleti tekrar kullanabilirsiniz.

Aynica, lüften asagidaki uyari ve ikazlari dikkate alin.

UYARI

Herhangi bir batarya sizintisina, isi uretilmesine, duman yayilmasina, patlamaya ve erken ateslemeye meydan vermemek icin, lufen asagidaki uyarilar dikkate alin:

Türkce

1. Batarya üzerinde talas ve toz birikmediğinden emin olun.
   O Calisma sirasinda batarya uzerine tala ve toz dokulmediqinden emin olun.
   O Calisma sirasinda elektrkli alet uzerine dokulen talas ve tozun batarya uzerinde birikmediiginden emin olun.
   Kullanilmayan bir bataryayi talasa ve toza maruz kalan bir yerde saklamayin.
   O Bir bataryayi saklamadan once, uzerine yapisabilecek talas ve tozu temizleyin ve metal parçalarla (vida, civi, v.b.) birlikte saklamayin.
2. Bataryayi civi benzeri keskin nesnelerle delmeyin; cekiele vurmayin; uzerine basmayin; atmayin ve siddetli fiziksel darbeye maruz birakmayin.
3. Açikça hasari l'eya deforme Oldu górulen bataryayi kullanmayin.
4. Bataryayi kutuparini ters baglayarak kullanmayin.
   5.ogrudan elektrik prizlerine veya cakmak soketlerine baglamayin.
5. Bataryayi belirtilenler disinda herhangi bir amaç icin kullanmayin.
6. Eger belirtilen sarj etme suresi geçmesine ragmen batarya tamamen sarj olmuyorsa, derhal sarj islemini durdurun.
7. Bataryayi mikrodalga firin, kurutucu veya yuksek basincli kaplar gibi ortamlardaki yuksek sicaklik veya basinclara maruz birakmayin.
8. Sizi ngulmesi veya kotu koku algilanmasi durumunda derhal atesten uzaklastirin.
9. Güçlü statik elektrik üretilen bir yerde kullanmayın.
10. Eger batarya siziintisi, kotu koku, isi uretilmesi, renk solmasi veya deformasyon varsa veya kullanim, sarj islemi veya saklama sirasinda herhangi bir sekilde anormallik grolurse, derhal cihazdan veya batarya sarj cihazindan cikanin ve kullanmayi kesin.

IKAZ

1. Eger bataryadan sizan sivi gozlerinize kaçarsa, gozlerinizi ovusturmayin; hemen temiz suyla iyice yikayin ve derhal bir doktora basvurun. Bataryadan sizan bu sivi, tedavi uygulanmaması durumunda goz problelmerine neden olabilir.
2. Eger svi cildinizle vya elbiselerinizle temas ederse, derhal temiz suyla yikayin. Svi, cilt tahrise neden olabilir.
3. Eger bataryayi ilk defa kullandiginizda pas, kotu koku, deformasyon ve/veya baska anormallikler saptarsaniz, bataryayi kullanmayin ve derhal tedarikcisine veya saticisina iade edin.

SEMBOLLER

UYARI

Aşaqida, bu makine icin kullanın simgeler gosterilmistir. Makineyi kullanmadan once bu simgelerin ne anlama geldigi bilgünizden emin olun.

	DS14DL2 / DS18DL2: Akülü vidalama matkap DV14DL2 / DV18DL2: Akülü darbeli vidalama matkap
	Tüm Güvenlik uyarlarıını ve:tüm talimatlını okuyun.
	Sadece AB ülkeleri:içın Elektrikl aletleri evdeki;cöp kutusuna atmayın! Kullanım ömrúnü dolduran elektrikl aletler, atık elektrikl ve elektronik cihazlarla ilgili 2002/96/ EC Avrupa Direktifine ve bu Direktifin ulusal kanunar对不起vesinde uyugulanma sekline,gore ayrı olarak toplanmali ve,cèvre,sartlarina uygun bir gerı:dönüsum tesisine,gonderilmelidir.
V Anı gerilimi

n0	Yüksüzató
Bpm Darbeató
Ls Düşükató
Hs Yüksekató
	Tuğla
	Ahçap
	Metal
	Makine vidası
	Ağac vidası
	Matkap mandreni kapasitesi
kg	Ağırkı
	Delme
	Darbeli delme
I	AÇMA
O	KAPAMA
	Pili çıkartın
H	Dönme yüzüncüdehyigiştirme-Yüksekató
L	Dönme yüzüncüdehyigiştirme-Düşkı
R	Saat:yönunde)dönme
L	Ters saat:yönunde)dönme

STANDART AKSESUARLAR

Ana uniteye (1 unite) ilave olarak, ambalajda sayfa 153'te listelenen aksesuarlar yer alir Standart aksesuarlar haber vermeden degistirilebilir.

UYGULAMALAR

O Makine vidalarinin, agac vidalarinin, sac vidalarinin, v.b. vidalanmasi ve sokulmesi.
O Cesitli metallerin delinmesi
O Cesitli ahsap malzemelerin delinmesi
O Tugla, beton blok, v.b. malzemelerin delinmesi
O Makine vidalarinin, agac vidalarinin, sac vidalarinin, v.b. vidalanmasi ve sokulmesi.
O Cesitll metallerin delinmesi
O Cesitli ahsap malzemelerin delinmesi

TEKNIK ÖZELLİKLER

Bu makinenin teknik özellikleri, sayfa 153'teki Tabloda listelenmistir.

NOT

HiKOKl'nin surekli arastirma ve geleistirme calismalar nedeniyle, burada belirtilen teknik ozelliklerde onceden haber verilmeden degisiklik yapilabilir.

SARJ ETME

Elektrikli aleti kullanmadan once bataryayi aşagidaki sekilde sari edin.

1. Sarj cihazinin guc kablosu fisini prize takin.

Sarj cihazinin elektrik fisini prize taktiqinizda, sarj durumu lambasi kirmizi renkte yanip sonecektir (1 saniye araliklarla).

2. Bataryayi sarj makinesine takin.

Bataryayi sarj cihazinin alta temas edinceye dek sikica takin ve kutuplarini kontrl edin.

UYARI

Bataryalarin yanlis yonde takilmasi durumunda sarj islemi gerekkesmez ve bu durum sarj cihazinda terminalerinin deforme olmasi gibi sorunlara neden olabilir.

3. Sarj etme

Sarj cihazi na bir batarya takildiginda, sarj durumu lambasi surekli olarak kirmizi renkte yanacaktir.

Batarya tamamen sarj oldugunda, sarj durumu lambasi kirmizi renkte (1 saniye araliklarla) yanip sonecekir. (Bkz. Tablo 1)

Lamba gostergesi

Pilot lamba bildirlimeri, sarj makinesinin veya sarj edilebilir bataryanin durumuna gore Tablo 1'de gosterilmistir.

Tablo 1

Pilot lamba bildirilmleri
Şarj durumu lambası (kirmız)	Şarj öncesinde Yanı pposeder	0,5 saniye yanar. 0,5 saniye yanmaz. (0,5 saniye kapalık)!
	Şarj sirasindo Yanar	Sürekli yanar.
	Şarj tamamlandığinda	0,5 saniye yanar. 0,5 saniye yanmaz. (0,5 saniye kapalık)!
	Şarj imkansiz Titresir	0,1 saniye yanar. 0,1 saniye yanmaz. (0,1 saniye kapalık)!	Batarya veya Şarj makinesi arizali.
Aşırı,isinma lambası (yesil)	Aşırı,isinma seksleme modu	Yanar Sürekli yanar.	Batarya aşırı,isinmis. Şarj yapilamıyor. (Batarya次会议的召开时间是2017年4月2日。Şarj ilemli次会议的召开时间是2018年4月2日。

• Bataryanin sicakligi ve sarj siresi.

Sicakliklar ve sarj suresi, Tablo 2'de goruldugu gibi olacaktir.

Tablo 2

Şarj makinese Batarya		UC18YRL
Şarj gerilimi V	7,2	V - 18 V
Ağırkık	kg	0,6
Batarya tipi		Ni-Cd	Ni-MH	Li-ion
Bataryaların Şarj edilebileceği sicalsık aralı�能		-5°C - 55°C	-5°C - 50°C	0°C - 50°C
Batarya kapasitesi:içın Şarj suresi,yaklaşık (20°C'de)
1,2 - 1,5 Ah	min.	20
2,0 Ah	min.	30
3,0 Ah	min.	45
4,0 Ah	min.	60
Batarya:hücrelerininayo,isı		6 - 15	8 - 15	4 - 10

NOT

Sarj suresi, ortam sicakligina ve guc kaynaginin voltajina gore farklik gosterebilir.

4. Sarj cihazinin elektrik fisini prizden cikarin.

5. Şarj makinesini sikica tutun ve bataryayi Çekerek Çikarın.

NOT

Şar ileleminden sonra bataryayi makinedençikardıgünizdan emin olun.

IKAZ

Eger batarya uzun bir sure doogrudan gunesiigina maruz kalan bir yerde birakilmasi veya az once kullanilmis olmasi nedeniyle sicakken sarj edilirse, sarj cihazinin asiri sinma lambasi yesil yanar. Boyle bir durumda, oncelikle akunun soğumasini bekleyin, ardindan sarj islemini baslatin.

Türkce

O Sarj durumu lambasi kirmizi renkte titrestiginde (0,2 saniyelik araliklarla), sarj cihazinin batarya yerlestirme deligiinde yabanci nesneler olup olmadigiin kontrl edin ve varsa temizleyin. Yabanci nesne yoksa, muhtemelen batarya veya sarj makinesi aniza yapmis demektir. Hemen yetkili Servis Merkezi'ne goturun.
O Sarj cihazi cikarilmisken dahili mikro bilgisayarin bataryanin sarj edildigi algilamasi yaklasik 3 saniyeSureceginden, sarja devam etmek icin yeniden takmadan once en az 3 saniye bekleyin. Batarya 3 saniye dolmadan yeniden taklirsa,ogrup sarj edilmeyebilir.

MONTAJ VE CALISTIRMA

İşlem Şekil Sayfa
Bataryayıçikarma ve takma 1 154
Şarj etme 2 154
Yan kolu takmaçikarma 3 154
Sikma torku ayari4 154
Delme konumunu/seçme 5 154
Darbe konumunu/seçme 6 154
Dönme yüzüncüdehyigişirme	7	155
Kancayıçikarma ve takma	8 155
Matkap kovanını kullanma	9 155
LED lambayı kullanma	10	155
Matkap ucunu takma	11	155
Dönme)yönunjü ters cevirme	12	155
Düzmeyle kumanda	13	156
Karbon:fıçayıkontrol etme vedehyigişirme	14	156
Akesuarlarışme	-	157

BAKIM VE MUAYENE

1. Aletin muayene edilmesi

Korelmiq bir alel olarak kullanim verimi azaltacagindan ve olasi motor anzasina neden olacaigindan, asinma fark eder etmez aleti bileyin veya degistirin.

2. Montaj vidalarinin muayene edilmesi

Tümmontaj vidalarini duzenli olarak kontrl edin ve uygun sekilde sikilmigi olduklarindan emin olun. Gevseyen vida varsa derhal sikin. Aksi halde, ciddi tehlkiye yol acabilar.

3. Motorun bakimi

Motor unitesinin sargisi, elektrikla aletin tam "kalbi"dir. Sarginin hasar gormemesi ve/veya yag veya suyla islanmaması icin gerekli özeni gosterin.

4. Karbon fircalarin muayene edilmesi (Sekil 14)

Motorda, sarf malzemesi olan carbon fircalar kullanilir. Asiri yipranan carbon firca motor anzasina yol acabileceginden, carbon firca yiprandiginda veya "asinma sinirina" yaklastiginda carbon fircayi degistirin ⑧ .Ayrica, carbon fircalari daima temiz tutun ve firca tutuculari icinde serbestce kayabildiklerinden emin olun.

NOT

Karbon fircayi yenisilye degistirken HiKOKI Karbon Firca Kod No.999054'kullandiginizdan emin olun.

5. Carbon fircalarin degistirilmesi

Karbon fircayi once firca kapaigini cikararak ve ardindan carbon firca cikintisini diz basli bir tornavida v.b.ile iterek cikarin.

Karbon fircayi takarken, karbon fircanin ignesi 包 firac borusunun disindaki temas kismina uygun olacak sekilde yonu secin. Daha sonra parmaginizla iceriogrutitin. Son olarak, firca kapagini takin.

IKAZ

Karbon fircanin ignesini firca borusunun disindaki temas kismina taktiigizdan emin olun. (Saglanan iki igeden birini kullanabilirsiniz.)

Bu islemde hata yapilmasi k carbon firca ignesinin deforme olmasina neden olarak motorda cok erken sorun cikmasina neden olacagindan dikkatli olunmalidir.

6. Dis yüzeyin temizlenmesi

Vidalama matkap kirlendiiginde, yumusak ve kuru veya sabunlu suyla hafiffe islatilan bir bezle silin. Plastik kismiar eritebileceginden, klorlu cozuculer, benzin veya boya inceltici (tiner) kullanmayin.

7. Saklama

Vidalama matkabi 40^ den duusuk sicaklikta ve cocuklarin ulasamayacaigi bir yerde saklayin.

NOT

Uzun bir sure (3 ay veya daha fazla) icin saklayacaksaniz, bataryanin tamamen sarj edildigiinden emin olun. Kucuk kapasiteli bataryalar uzun bir sure saklanirsa, kullanim sirasinda sarj edilemeyebilir.

NOT

Lityum-iyon Bataryalari Saklama.

Lityum-iyon bataryalari saklamadan once tamamen sarj olduklarindan emin olun.

Bataryalarin uzun sure duşuk sarjla saklanmasi performansta duşmeye neden olabilir, batarya kullanim suresini onemli olçude azaltabilir veva bataryalarin sarj edilemez hale getirebilir.

Bununla birlikte, onemli olçude azalan batarya kullanim suresi, bataryalarin iki ila beş kez üstuste Şarj edilip kullanilmasıyla dizeltilebilir.

Eger ard arda sarj edilip kullanilmasina ragmen batarya kullanim suresi cok kisesya, bataryalarin kullanim omr bitmistir ve yeti bataryalar almaniz gerekir.

iKAZ

Aiglas alelterinin kullanimi ve bakimi konusunda her ülke yururlukte alan guvenlik duzenlemelerine ve standartlarina uygun davranilmaldir.

HiKOKI akulü el aletleri icin batarya kullanimi hakkinda onemli uyari

Lütfen, daima belirtilen orijinal bataryalardan birini kullanin. Belirtilenlerden baska bataryalarla kullanilmalari durumunda, veya bataryanin sokulmesi ve modifiye edilmesi (ornegin, hucrelerin vya diger ic parcalarin sokulmesi veya degistirilmesi) halinde akul el alelimerizin emniyetini ve performansini garanti edemiyoruz.

GARANTI

HiKOKI Elektrikli El Aletlerine yasalar / ülkeere özgü mevzuatlar Çerçevesinde garanti veriyoruz. Bu garantı, yanış veya;kotü kullanimdan veya normal asınma ve yapranmadan kaynaklanan ariza ve hasarları kapsamamaktadir Şikayet durumunda, lütfen Elektrikli El Aletini, seksülmemis sekilde, bu Kullanım Kilavuzu'nun sonunda bulunan GARANTI BELGESİYLE birlikte bir HiKOKI Yetkili Servis Merkezi'ne,gonderin.

Havadan yayilan gurultu ve titresimle ilgili bilgiler Olcuilen degerler EN60745'e gore belirlenmis ve ISO 4871'egore beman edilmistir.

Ölcülmş A-agrlikl ses Gücu seviyesi:

83 dB (A) (DS14DL2)

85 dB (A) (DS18DL2)

93 dB (A) (DV14DL2)

96 dB (A) (DV18DL2)

Ölcülmş A-agarliki ses basinci seviyesi:

72 dB (A) (DS14DL2)

74 dB (A) (DS18DL2)

82 dB (A) (DV14DL2)

85 dB (A) (DV18DL2)

Belirsizlik K: 3 dB (A)

Kulak koruyucu takin.

EN60745'e gore belirlenen toplam vibrasyon degerleri (eksenli vektor toplami).

Darbeli matkap beton delerken:

Vibrasyon emisyon degeri ±ba_h ID = 12,4m / s^2(DV14DL2)

12,5 m/s² (DV18DL2)

Belirsizlik K = 1,8m / sr^2

Metale delik acma:

Vibrasyon emisyon degeri a_h D < 2,5m / s^2

Belirsizlik K = 1,5m / s^2

Beyan edilen toplam vibrasyon degeri standart bir test yontemine gore olculmustur ve bir aleti digeriyle karslaastirmak icin kullanilabilir.

Ayri zamanda, bir on maruz kalma degerlendirmesi olarak da kullanilabilitir

UYARI

O Elektrikli aletin kullanimi sirasinda vibrasyon emisyonu, aletin kullanma sekline bagli olarak belirtilen degerden farklik gosterebilir.

O Gercek kullanim kosullarindaki maruz kalma degerlendirmesini esas alarak kullaniciy koruyacak güvenlik onlemlerini belirleyin (kullanim suresine ilave olarak aletin kapatildigi ve rolantide calistigi zamanlarda calisma cevriminde yer alan tum parçalari dikkate alarak).

NOT

HiKOKI'nin surekli arastirma ve gelistirme calismalar nedeniyle, burada belirtilen teknik özelliklerde onceden haber verilmeden degisiklik yapilabilir.

AVERTISMENTE GENERALE PRIVIND SIGURANTA SCULELOR ELECTRICE

AVERTISMENT

Citi toate averismentele privind siguranta si toate instruunile.
