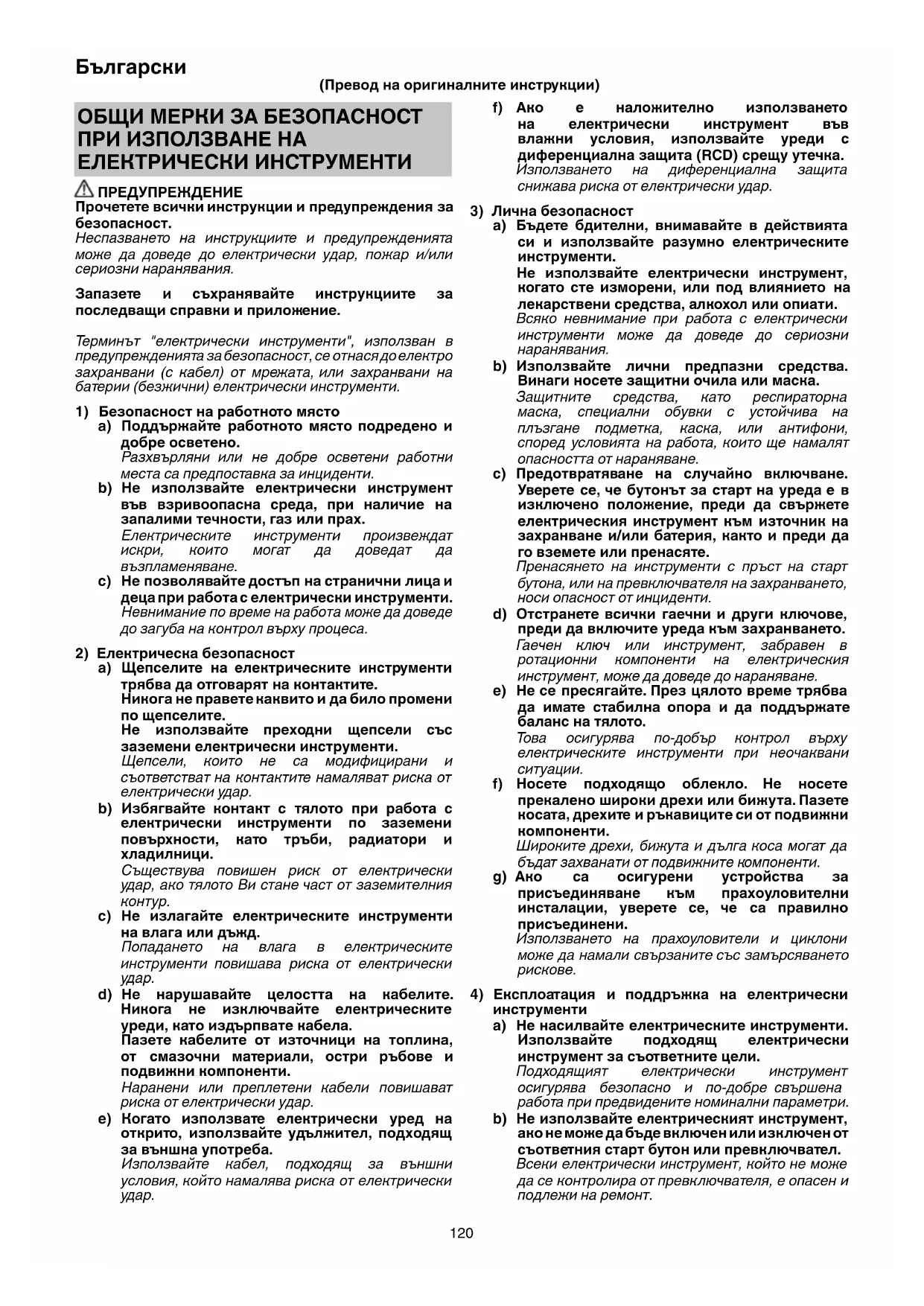

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ DS14DL2 HiKOKI

f) Ако е наложително използването на електрически инструмент във влажни условия, използвайте уреди с диференциална защита (RCD) срещу утечка. Използването на диференциална защита снижава риска от електрически удар.

3) Лична безопасност

a) Бъдете бдителни, внимавайте в действията си и използвайте разумно електрическите инструменти. Не използвайте електрически инструмент, когато сте изморени, или под влиянието

лекарствени средства, алкохол или опиати. Всяко невнимание при работа с електрически инструменти може да доведе до сериозни наранявания. b) Използвайте лични предпазни средства. Винаги носете защитни очила или маска. Защитните средства, като респираторна маска, специални обувки с устойчива на плъзгане подметка, каска, или антифони, според условията на работа, които

опасността от нараняване. c) Предотвратяване на случайно включване. Уверете се, че бутонът за старт на уреда е в изключено положение, преди да свържете електрическия инструмент към източник на захранване и/или батерия, както и преди да го вземете или пренасяте. Пренасянето на инструменти с пръст на старт

или на превключвателя на захранването, носи опасност от инциденти. d) Отстранете всички гаечни и други ключове, преди да включите уреда към захранването. Гаечен ключ или инструмент, забравен в ротационни компоненти на електрическия инструмент, може да доведе до нараняване. e) Не се пресягайте. През цялото време трябва да имате стабилна опора и да поддържате баланс на тялото. Това осигурява по-добър контрол върху електрическите инструменти при неочаквани

f) Носете подходящо облекло. Не носете прекалено широки дрехи или бижута. Пазете косата, дрехите и ръкавиците си от подвижни компоненти. Широките дрехи, бижута и дълга коса могат да бъдат захванати от подвижните компоненти. g) Ако са осигурени устройства за присъединяване към прахоуловителни инсталации, уверете се, че са правилно присъединени. Използването на прахоуловители и циклони може да намали свързаните със замърсяването

4) Експлоатация и поддръжка на електрически

инструменти a) Не насилвайте електрическите инструменти. Използвайте подходящ електрически инструмент за съответните цели. Подходящият електрически инструмент осигурява безопасно и по-добре свършена работа при предвидените номинални параметри. b) Не използвайте електрическият инструмент, ако не може да бъде включен или изключен от съответния старт бутон или превключвател. Всеки електрически инструмент, който не може да се контролира от превключвателя, е опасен и подлежи на ремонт. ОБЩИ МЕРКИ ЗА БЕЗОПАСНОСТ ПРИ ИЗПОЛЗВАНЕ НА ЕЛЕКТРИЧЕСКИ ИНСТРУМЕНТИ ПРЕДУПРЕЖДЕНИЕ Прочетете всички инструкции и предупреждения за безопасност. Неспазването на инструкциите и предупрежденията може да доведе до електрически удар, пожар и/или сериозни наранявания. Запазете и съхранявайте инструкциите за последващи справки и приложение. Терминът "електрически инструменти", използван в предупрежденията за безопасност, се отнася до електро захранвани (с кабел) от мрежата, или захранвани на батерии (безжични) електрически инструменти.

1) Безопасност на работното място

a) Поддържайте работното място подредено и добре осветено. Разхвърляни или не добре осветени работни места са предпоставка за инциденти. b) Не използвайте електрически инструмент във взривоопасна среда, при наличие на запалими течности, газ или прах. Електрическите инструменти произвеждат искри, които могат да доведат да възпламеняване. c) Не позволявайте достъп на странични лица и деца при работа с електрически инструменти. Невнимание по време на работа може да доведе до загуба на контрол върху процеса.

2) Електрическа безопасност

a) Щепселите на електрическите инструменти трябва да отговарят на контактите. Никога не правете каквито и да било промени по щепселите. Не използвайте преходни щепсели със заземени електрически инструменти. Щепсели, които не са модифицирани и съответстват на контактите намаляват риска от електрически удар. b) Избягвайте контакт с тялото при работа с електрически инструменти по заземени повърхности, като тръби, радиатори и хладилници. Съществува повишен риск от електрически удар, ако тялото Ви стане част от заземителния

c) Не излагайте електрическите инструменти на влага или дъжд. Попадането на влага в електрическите инструменти повишава риска от електрически

d) Не нарушавайте целостта на кабелите. Никога не изключвайте електрическите уреди, като издърпвате кабела. Пазете кабелите от източници на топлина,

смазочни материали, остри ръбове и подвижни компоненти. Наранени или преплетени кабели повишават риска от електрически удар. e) Когато използвате електрически уред на открито, използвайте удължител, подходящ за външна употреба. Използвайте кабел, подходящ за външни условия, който намалява риска от електрически

c) Изключете щепсела на инструмента от източника на захранване и/или от батерията, преди да извършвате настройки, при смяна на приставки или при съхранение. Тези предпазни мерки намаляват риска от случайно и нежелано включване на електрически инструмент. d) Съхранявайте неизползваните електрически инструменти далеч от достъп на деца и не позволявайте на лица, незапознати с начина на работа с инструментите, и с тези инструкции, да работят с тях. Електрическите инструменти представляват опасност в ръцете на неопитни лица. e) Поддържайте електрическите инструменти. Проверявайте центровката и закрепването на подвижните части, проверявайте за повредени части, които могат да се отразят на работата на електрическите инструменти. Ако установите повреди, отстранете ги преди да използвате електрическите инструменти. Много злополуки се дължат на лоша поддръжка на електрическите инструменти. f) Поддържайте режещите инструменти наточени и чисти. Правилно поддържаните режещи инструменти, с наточени режещи елементи, се управляват и контролират по-лесно. g) Използвайте електрически инструменти, приставки и аксесоари, и т.н ., съгласно тези инструкции, като вземете предвид работните условия и вида работи, които ще се извършват. Използване на електрическите инструменти за работи, различни от тези, за които са предвидени, може да доведе до повишен риск и опасни ситуации.

5) Експлоатация и поддръжка на електрически

инструменти захранвани от батерии a) Зареждайте уредите само със зарядните устройства, посочени от производителя. Зарядно устройство, подходящо за един тип батерии, може да създаде риск от пожар, при използване за друг тип батерии. b) Използвайте електрическите инструменти само с посочения за тях тип батерии. Използването на друг тип батерии създава риск от нараняване и пожар. c) Когато не използвате батериите, те трябва да се съхраняват далеч от други метални предмети като кламери, монети, ключове, гвоздеи, винтове или други малки метални предмети, които могат да осъществят контакт между клемите им. Контакт между клемите на батериите може да доведе от искри или пожар.

При неподходящи условия на съхранение, батериите могат да изтекат; избягвайте контакт. Ако случайно влезете в контакт с електролитната течност, изплакнете обилно с вода. Ако попадне електролит в очите, изплакнете обилно и потърсете медицинска помощ. Електролитът на батериите може да причини възпаление или изгаряния.

a) Обслужването на електрическите инструменти трябва да се извършва само от квалифицирани сервизни работници, при използване на оригинални резервни части. Тов а ще гарантира безопасността при работа с електрическите инструменти.

Не допускайте в зоната на работа деца и възрастни

Когато не използвате електрическите инструменти, съхранявайте ги далеч от достъп на деца и възрастни хора. СЪВЕТИ ЗА БЕЗОПАСНОСТ ПРИ РАБОТА С ПРОБИВНА МАШИНА / УДАРНА ПРОБИВНА МАШИНА НА

1. Носете антифони при работа с ударна пробивна

Излагането на въздействието на шум може да доведе до загуба на слуха. <DS14DL2 / DS18DL2 / DV14DL2 / DV18DL2>

1. Използвайте допълнителната ръкохватка(и),

ако са предоставени с уреда. Загуба на контрол върху уреда може да доведе до нараняване.

2. При работа, дръжте уреда за изолираните

ръкохватки, ако режещите приставки или крепежният елемент има опасност да влязат в контакт със скрити проводници. Контакт на приставките и крепежните елементи с проводници под напрежение, може да доведе до протичане на ток през електрическия инструмент и токов удар. ДОПЪЛНИТЕЛНИ МЕРКИ ЗА БЕЗОПАСНОСТ

1. Уверете се, че в зоната, в която ще се извършват

пробивни работи, няма скрити електрически проводници, водопроводни или газопроводни тръби. По време на пробивни работи, засягането на електрически проводници, водопроводи или газопроводи може да доведе до късо съединение, течове и рискове, които могат да доведат до значителни аварии и наранявания.

2. Уверете се, че имате стабилен захват върху

електрическия инструмент по време на работа. Нестабилният захват крие рискове от злополуки и нараняване.

3. Работната повърхност трябва да е устойчива.

Използването на скоби или менгемета осигурява по-голяма стабилност на работната повърхност, отколкото ако я държите с ръка.

4. Подготовка за работа и

проверка на работното място. Проверете дали работното място е подходящо подготвено, като следвате инструкциите за безопасност.

5. Не допускайте проникването на чужди тела в отвора

на връзката за батериите.

6. Никога не разглобявайте презареждащите се

акумулаторни батерии и зарядното.

7. Никога не давайте на късо акумулаторните батерии.

Късо съединение може да причини пренапрежение и прегряване. Това може да доведе до повреда или изгаряне на батерията.

8. Отработените батерии не трябва да се изгарят. То ва

може да доведе до експлозия.

9. Върнете батериите в магазина, от който са били

закупени, веднага след като цикъла на живот на презаредените батерии стане прекалено къс за да

използват. Отработените батерии не трябва да се

10. Не поставяйте предмети върху отворите за

охлаждане на зарядното устройство. Вкарването на метални или запалими премети във вентилационните слотове е доведе до опасност от електрически удар или ще повредят зарядното устройство.

11. Когато поставяте свредло или приставка в

патронника на уреда, затегнете адекватно втулката. Ако не затегнете добре патронника, свредлото или друга работна приставка може да се изплъзне и падне, както и да причини нараняване.

12. Когато променяте оборотите на ротация от бутона,

уврете се, че уредът е изключен. Смяна на скоростта на ротация при работещ електромотор ще повреди предавките.

13. Съединителният диск не може да бъде поставен

между цифрите "1, 3, 5, … 22", или точките.

използвайте уреда със зададени стойности между "22" и линията в средата на маркера за пробиване. Тов а може да доведе до повреда.

14. Винаги използвайте този уред със завъртане по

часовниковата стрелка, когато го ползвате като ударна бормашина.

15. След продължителна работа, уредът следва да бъде

оставян в покой за известно време.

16. Моторът може да спре работа при блокиране на

свредлото по време на пробивни работи. Вземете мерки да не блокирате мотора при пробивни работи.

17. Ако моторът блокира, незабавно изключете

захранването. Ако моторът остане блокиран, това означава че моторът или батерията са изгорели.

18. Използването на батерията в студена среда (под 0

по Целзий) може да доведе до отслабване на въртящия момент и капацитета на работа. Това е временно явление, което се елиминира, след като батерията загрее.

19. Монтирайте куката. Ако не е закрепена здраво, това

може да доведе до нараняване при използване.

до увреждане на очите.

21. Поставете острието на посоченото място на

инструмента. Ако инструментът се използва с неправилно поставено острие, острието може да падне и да причини телесно нараняване.

22. Не поставяйте остриета, които имат различна

дължина, калибър или размер от водещото острие (65 mm дължина), включено в СТАНДАРТНИТЕ

Острието може да падне и да причини телесно нараняване. ГРИЖА ЗА ЛИТИЕВО-ЙОННАТА

За да удължите живота на литиево-йонната батерия, тя има защитна функция за прекъсване на подаването на

В случаите 1 до 3, описани по-долу, когато използвате това изделие, дори при натискане на спусъка, моторът може да спре. Това не е в следствие на повреда, а на защитна функция.

на батерията намалее значително, моторът спира. В такъв случай, заредете батерията незабавно.

2. Ако инструментът е бил претоварен, моторът

може да спре. В този случай, освободете спусъка и отстранете причината за претоварване. След това може да използвате уреда отново.

3. Ако батерията е прегряла при претоварване, тя

В този случай, спрете използването й, и я оставете да се охлади. След това може да използвате уреда

Освен това, моля, спазвайте следните предупреждения. ПРЕДУПРЕЖДЕНИЕ За да предотвратите разреждане на батерията, загряване, поява на дим, запалване и експлозия, уверете се, че спазвате указанията за безопасност.

1. Уверете се, че по

батерията не се натрупват прах и

○ Уверете се, че по батерията не се натрупват прах и стружки по време на работа. ○ Уверете се, че прах и стружки не се натрупват върху батерията по време на работа. ○ Не съхранявайте неизползваните батерии в места, където са изложени на въздействието на прах и

○ При съхранение на батерия, отстранете евентуално натрупани стружки и прах, като не трябва да се съхранява заедно с метални предмети (болтове, гвоздеи и др.).

2. Пазете батерията от пробиване с остри предмети

като гвоздеи, от удар с чук, настъпване, или от силен физически удар.

използвайте видимо повредена или деформирана

4. Не използвайте батерията с обратен поляритет.

5. Не свързвайте батерията директно към

електрически източници, или към куплунга на запалката в лека кола.

6. Не използвайте батерията за цели, различни от

7. Ако батерията не може да се зареди напълно,

дори след като изтече препоръчвания период от време, незабавно прекратете последващи опити за

8. Не излагайте батерията на високи температури или

налягане, не поставяйте в микровълнова фурна, сушилня или контейнери под високо налягане.

9. При установяване на теч или неприятна миризма от

батерията, не излагайте на въздействието на силна топлина или открити пламъци.

използвайте батерията в мета, където се генерира силно статично електричество.

11. Ако батерията тече, има неприятна миризма,

загрява или се обезцвети и деформира, или ако се появят необичайни признаци при употреба, презареждане и съхранение, незабавно я отстранете от оборудването или зарядното и не я използвайте.

1. Ако електролит от батерията попадне

в очите, не ги търкайте, а изплакнете обилно с чиста, напр. чешмяна, вода и потърсете незабавно лекарска

Ако не се вземат мерки, електролитът може да причини очни проблеми.

2. Ако електролит от батерията попадне върху кожата

или дрехите, незабавно измийте с чиста, напр. чешмяна, вода. Възможно е електролитът да причини кожно възпаление.

3. Ако при първото използване на батерията

забележите ръжда, неприятен мирис, прегряване, обезцветяване, деформиране и/или други нередности, не я използвайте и я върнете на доставчика или търговеца, от който сте я закупили. 0000BookDS14DL2.indb1220000BookDS14DL2.indb122 2017/12/0410:05:292017/12/0410:05:29loading-circle-1124

Светоиндикатор за прегряване

Свети непрекъснато Прегряла батерия. Зареждането невъзможно. (Зареждането ще започне след охлаждане на батерията) ● Отчитане на температурата и времето за зареждане на батерията. Температурата и времето за зареждане ще бъдат тези, показани в Таблица 2 Таблица 2

UC18YRL Напрежение при зареждане V 7,2 V – 18 V Тегло кг 0,6 Вид батерия Ni-Cd Ni-MH Li-ion Температури, при които батерията може да бъде заредена – 5oC – 55oC– 5oC – 50oC0oC – 50oC Време за зареждане на батерията до приблизителен капацитет. (При 20°C) 1,2 - 1,5 Ah 2,0 Ah 3,0 Ah 4,0 Ah

Брой клетки на батерията 6 – 15 8 – 15 4 – 10

Времето за зареждане може да варира според околната температура и източника на напрежение.

4. Разкачете захранващия кабел на зарядното

устройство от контакта.

5. Дръжте зарядното устройство здраво и

издърпайте батерията.

Уверете се, че няма опасност да го изтървете след като издърпате батерията.

○ Ако батерията се зарежда в загрято състояние, поради продължително излагане на пряка слънчева светлина или поради непосредствено използване, светоиндикаторът за прегряване ще светне в зелено. В такъв случай, първо оставете батерията да се охлади и след това започнете зареждане. ○ Когато светоиндикаторът за заряд присветва в червено (на интервали от 0,2 секунди), проверете за чужди тела в гнездото за батерията на зарядното устройство и ги извадете. Ако няма чужди тела, вероятно батерията или зарядното устройство са повредени. Занесете ги в оторизиран сервизен

○ Тъй като са необходими около 3 секунди на вградения микрокомпютър за да потвърди, че батерията, зарежданата със зарядно устройство е извадена, изчакайте поне 3 секунди преди да я поставите отново и да продължите зареждането. Ако батерията бъде поставена преди да минат 3 секунди, може да не бъде правилно заредена. МОНТАЖ И ЕКСПЛОАТАЦИЯ Действие Фигура

Отстраняване и поставяне на

Зареждане 2 154 Монтаж / Отстраняване на странична ръкохватка

Затягане и въртящ момент 4 154 Избор на позиция за пробиване 5 154 0000BookDS14DL2.indb1240000BookDS14DL2.indb124 2017/12/0410:05:292017/12/0410:05:29125

Промяна на скоростта на

Отстраняване и монтаж на

Използване на носача на

Сигнали на LED индикатора 10 155 Поставяне на патронника 11 155 Смяна на посоката на ротация 12 155 Работа на превключвателя 13 156 Проверка и смяна на карбоновата четка

1. Инспекция на инструмента

Тъй като използването на износени инструменти намалява ефективността и затрудняват работата на мотора, заточете или подменете приставките щом забележите следи от износване.

2. Инспекция на фиксиращи винтове

Редовно инспектирайте всички фиксиращи винтове и се уврете, че са добре затегнати. Ако установите разхлабен винт, незабавно го затегнете. Неспазването на горното крие рискове от злополуки и нараняване.

3. Поддръжка на мотора

Намотките на мотора са "сърцето" на уреда. Упражнявайте особено внимание към намотките, тъй като могат да се повредят от попадане на влага и/или масло по тях.

4. Проверка на карбоновите четки (Фиг. 14)

Моторът използва карбонови четки, които са

. Тъй като силно износени карбонови четки могат да доведат до проблеми с мотора, сменяйте ги с нови, когато се износят, или са почти износени ⓐ. Освен това, винаги поддържайте карбоновите четки чисти и се уверете, че се плъзгат свободно в държачите.

използвате Карбонови четки HiKOKI с Каталожен No. 999054.

5. Смяна на карбонови четки

Извадете карбоновите четки, като първо отстраните капачето и след това куката на карбоновата четка, като използвате плоска отвертка и др. Когато използвате карбонова четка, избирайте посоката така, че пружинният контакт ⓑ на четката да съвпада с контактното положение ⓒ отвън

тръбата на четката. След това я натиснете с пръст. Накрая, монтирайте обратно капачката на четката.

Уверете се, че сте поставили контактната пружина на карбоновата четка в контактната позиция, означена отвън на тръбата на четката. (Можете да използвате който и да е от двата пружинни контакта). Бъдете внимателни, тъй като грешно поставяне може да доведе до деформация на пружинния контакт на карбоновата четка и да се повреди мотора преждевременно.

6. Външно почистване

При замърсяване на пробивната машина, избършете с меко и сухо парче плат или парче плат, навлажнено в сапунена вода. Не използвайте разтворители на алкохолна, бензинова основа, или разредители

бои, тъй като те ще разядат пластмасовите повърхности.

Съхранявайте пробивната машина на места, където температурата е под 40°С, и далеч от достъп на деца

При продължително съхранение (3 месеца или повече), уверете се, че батерията е напълно заредена. Възможно е непълно заредена батерия да не може да бъде заредена за използване, след продължителен период на съхранение.

Съхранение на литиево-йонни батерии. Уверете се, че литиево-йонните батерии са напълно заредени, преди да ги оставите за съхранение. Продължително съхранение на непълно заредени батерии може да доведе до лоша работа, значително скъсяване на живота на батериите или да

негодни за употреба. Въпреки това, батерии със значително скъсен живот могат да бъдат възстановени, чрез няколкократно зареждане и пълното им разреждане от два до пет

Ако полезният живот на батерията е значително съкратен, независимо от многократното зареждане и използване, считайте батерията за износена и сменете с нова.

По време на работа и поддръжка на електрически уреди трябва да се спазват разпоредбите и стандартите за безопасност за всяка страна. Важна информация за батерии за безжични инструменти HiKOKI Моля, винаги използвайте нашите оригинални батерии. Не гарантираме безопасността и работата на уреда, когато се използват батерии, различни от посочените от нас, или когато са правени промени по батериите (като разглобяване и подмяна на клетките или други вътрешни компоненти).

Предоставяме гаранция за Електрически Инструменти HiKOKI съгласно специфичните местени законодателства на съответните държави. Настоящата гаранция не покрива дефекти или повреди, причинени от неправилно или небрежно използване, както и дължащи се на обичайно износване на компонентите. В случай на рекламация, моля, изпратете Електрическият Инструмент, в неразглобен вид, с ГАРАНЦИОННАТА КАРТА, продоволствена в

на инструкциите, на оторизиран сервизен център на HiKOKI. 0000BookDS14DL2.indb1250000BookDS14DL2.indb125 2017/12/0410:05:292017/12/0410:05:29126

Информация за шумово замърсяване и вибрации Измерените стойности отговарят на изискванията на EN60745 и съответстват на ISO 4871. Измерено A-претеглено шумово ниво: 83 dB (A) (DS14DL2) 85 dB (A) (DS18DL2) 93 dB (A) (DV14DL2) 96 dB (A) (DV18DL2) Измерено A-претеглена сила на звука: 72 dB (A) (DS14DL2) 74 dB (A) (DS18DL2) 82 dB (A) (DV14DL2) 85 dB (A) (DV18DL2) Неточност K: 3 dB (A). Носете антифони. Общи стойности на вибрации (векторна сума) определени съгласно EN60745. Влияние при пробиване на бетон: Стойност на вибрации

Пробиване на метал: Стойност на вибрации

Декларираните общи стойности на вибрации са измерени съгласно стандартните методи на изпитване и могат да бъдат използвани за сравнение между различните инструменти. Освен това стойностите могат да се използват за предварителна оценка. ПРЕДУПРЕЖДЕНИЕ ○ Вибрациите по време на действителна употреба на инструмента могат да се различават от декларираните общи стойности, в зависимост

начина на използване на инструмента. ○ Идентифициране на мерките за безопасност за оператора, въз основа оценка на въздействието при действителни условия на използване (като се вземат предвид всички елементи от работния цикъл, като периоди на включван и изключване, както и работа на празни обороти непосредствено преди и след момента на използване).
