DS14DL2 - Boormachine HiKOKI - Gratis gebruiksaanwijzing en handleiding

Producttype	Accuschroefboormachine
Merk	HiKOKI
Model	DS14DL2
Nominale spanning	14,4 V (Li-ion)
Accutype	Lithium-ion
Onbelast toerental	Variabel, 2 mechanische snelheden (laag/hoog)
Aanhaalmoment	22 instelbare standen (1-22)
Boorkop	Sleutelloos (handmatig vastdraaien)
Voeding	14,4 V Li-ion accu, UC18YRL lader
Hoofdfuncties	Boren, schroeven, vooruit/achteruit, snelheidsvariator, koppelinstelling, LED-verlichting
Onderhoud en reiniging	Buitenkant reinigen met een droge of vochtige doek; koolborstels vervangen (ref. 999054)
Veiligheid	Overbelastingsbeveiliging, thermische beveiliging, automatische uitschakeling, vergrendeling van de schakelaar
Onderdelen en repareerbaarheid	Koolborstels, accu, lader, zijhandgreep, haak, boorbithouder
Geluidsniveau	83 dB(A)
Trillingen (metaal boren)	< 2,5 m/s²
Garantie	Conform nationale regelgeving (zie certificaat)

Veelgestelde vragen - DS14DL2 HiKOKI

GEBRUIKSAANWIJZING DS14DL2 HiKOKI

(Vertaling van de oorspronkelijke instructies)

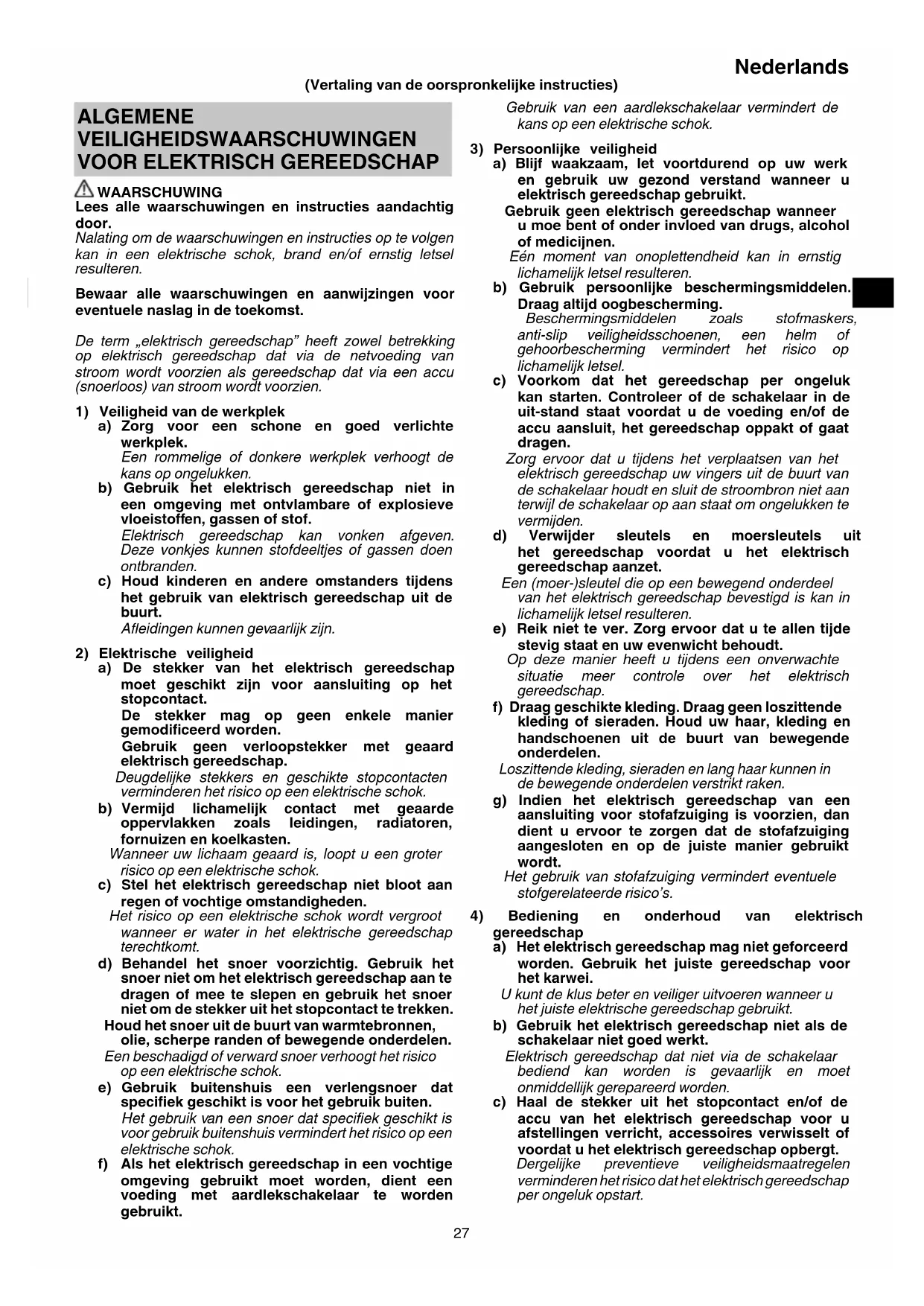

ALGEMENE

VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

WAARSCHUWING

Lees alle waarschuwingen en instructies aandachtig door.

Nalating om de waarschuwingen en instructies op te volgen kan in een elektrische schok, brand en/of ernstig letsel resulteren.

Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst.

De term „elektrisch gereedschap" hierft zobel betrekking op elektrisch gereedschap dat via de netvoeding van stroom worden voorzien als gereedschap dat via een accu (snoerloos) van stroom worden voorzien.

1) Veiligheid van de werkplek

a) Zorg voor een schone en goed verlichte werkplek.

Een rommelige of donkere werkplek verhoegt de kans op ongelukken.

b) Gebruik het elektrisch gereedschap nicht in een omgeving met ontvlambare of explosieve vloeistoffen, gassen of stof.

Elektrisch gereedschap kan vonken aufgeben. Deze vonkjes kuren stofdeeltjes of gassen doen ontbranden.

c) Houd kinderen en andere omstanders tijdens het gebruik van elektrisch gereedschap uit de buurt.

Afleidingen können gevaarlijk zijn.

a) De stekker van het elektrisch gereedschap要去 geschiktঃ voor aansluiting op hetstopcontact.

De stekker mag op geen enkele manier gemodificeerd worden.

Gebruik geen verloopstekker met geaard elektrisch gereedschap.

Deugdelijke stekkers en geschiktte stopcontacten verminderen het risico op een elektrische schok.

b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten.

Wanneruw lichaam geaard is, loopt u een groter risico op een elektrische schok.

c) Stel het elektrisch gereedschap Niet bloot aan regen of vochtige omstandigheden.

Het risico op een elektrische schok worden vergroot wanneer er water in het elektrische gereedschap terechtkommen.

d) Behandel het snoer voorzichtig. Gebruik het snoer Niet om het elektrisch gereedschap aan te dragen of mee te slepen en gebruik het snoer Niet om de stekker uit het stopcontact te trekken.

Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen. Een beschadigd of verward snoer verhoegt het risico op een elektrische schok.

e) Gebruik buitenshuis een verlengsnoer dat specifiek geschikt is voor het gebruik buiten.

Het gebruik van een snoer dat specifiek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok.

f) Als het elektrisch gereedschap in een vochtige omgeving gebruikt要去 worden, dient een voeding met aardlekschakelaar te worden gebruikt.

Gebruik van een aardlekschakelaar vermindert de kans op een elektrische schok.

3) Persoonlijke veiligheid

a) Blij waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanner u elektrisch gereedschap gebruikt.

Gebruik geen elektrisch gereedschap wanner u moe bent of onder invloed van drugs, alcohol of medicijnen.

Een moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren.

b) Gebruik persoonlijke beschermingsmiddelen. Draag algijd oogbescherming.

Beschermingsmiddelen zoals stofmaskers, anti-slip veiligheidsschoenen, een helm of gehoorbescheming vermindert het risico op lichamelijk letsel.

c) Voorkom dat het gereedschap per ongeluk kan starten. Controller of de schakelaar in de uit-stand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen.

Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingersuit de buurt van de schakelaar houdt en sluit de stroombron Niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden.

d) Verwijder sleutels en moersleutels uithet gereedschap voordat u het elektrisch gereedschap aanzet.

Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren.

e) Reik Niet te ver. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht behoudt.

Op denen manier heeft u tijdens een onverwachte situatieeer controle over het elektrisch gereedschap.

f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uwaar, kleding en handschoenen uit de buurt van bewegende onderdelen.

Loszittende kleding, sieraden en lang haar kuren in de bewegende onderdelen verstrikraken.

g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiiging is voorzien, dan dient u ervoor te zorgen dat de stofafzuiiging aangesloten en op de juiste manier gebruikt worden.

Het gebruik van stofafzuging vermindert eventuele stofgerelateerde risico's.

4) Bediening en onderhoud van elektrisch gereedschap

a) Het elektrisch gereedschap mag nicht geforceerd worden. Gebruik het juiste gereedschap voor het karwei.

U kurz de klus beter en veiliger uityoeren wanner u het juiste elektrische gereedschap gebruikt.

b) Gebruik het elektrisch gereedschap nicht als de schakelaar Niet goed werkt.

Elektrisch gereedschap dat nicht via de schakelaar bediend kan worden is gevaarlijk en要去 onmiddelijk gerepareererd worden.

c) Haal de stekker uit het stopcontact en/of de accu van het elektrisch gereedschap voor u afstellingen verricht, accessoires verwisselt of voordat u het elektrisch gereedschap opbergt.

Dergelijkepreventieveveiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart.

Nederland

d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta Niet toe dat personen die nicht bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken.

Eletrisch gereedschap is gevaarlijk in onbevoegde handen.

e) Het elektrisch gereedschap moet regelmatig onderhoden worden. Controller het gereedschap op een foutieve uitlijning, vastgelopen of defeche bewegende onderdelen en andere problemen die van invloed�n op de juiste werking van het gereedschap.

Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt.

Slecht onderhonden elektrisch gereedschap is verantwoordelijk voor een groot+aantal doe-het-zelf ongelukken.

f) Houd snijwerktuigen scherp en schoon.

Goed onderhonden snijwerktuigen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik.

g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gebruikt, waar bij de werkomstandigheden en het werk dat gedaan moet worden in overweging moeten worden genomen.

Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoort het is bedoeld, kan resulteren in een gevaarlijke situatie.

5) Gebruik en onderhoud van de accu

a) Herlaad alleen met de lader die door de fabrikant worden gespecifi ceerd.

Een lader die geschikt is voor een bepaald type accu kan brandgevaar veroorzaken bij gebruik met een andere accu.

b) Gebruik elektrisch gereedschap alleen met de specifi ek waarvoort bestemde accu's.

Het gebruik van andere accu's kan letsel of brand verooorzaken.

c) Wanner de accu Niet in gebruik is, moet u deze uit de buurt houden van andere metalen voorwerpen zoals paperclips, munte, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die de contacten zonden kortsluiten.

Kortsluiten van de accucontacten kan brandwonden of brand veroorzaken.

d) Bij een verkeerd gebruik kan er vloeistof UIT de accu lekken; vermijd elk contact daarmee. Als u dit onverhoopt toch aanraakt, moet u goed met water spoelen. Indien de vloeistof in contact komt met de ogen, moet u ook onmiddelijk medische hulp inroepen.

Vloeistof die uit de accu lekt kan irritatie en brandwonden veroorzaken.

6) Onderhoud

a) Het gereedschap mag uitsluitend door bevoegt onderhoudspersoneel worden onderhoden en er mag waar bij uitsluitend gebruik gemaakt worden van identieke verrangingsonderdelen.

Hierdoor kurz u er op rekenen dat het elektrisch gereedschap veilig blijft.

Houd kinderen en kwetsbare Personen op een afstand. Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare Personen worden opgegeborgen.

VEILIGHEIDSWAARSCHUWINGEN VOOR SNOERLOZE BOORSCHROEFMACHINE / KLOP-BOORSCHROEFMACHINE

1. Draag gehoorbescherming bij gebruik als klopboor. Bootstelling aan te hard geluid kan leiden tot gehoorbeschadiging.

1. Gebruik aanvullende handgrepen als die met het gereedschap worden meegeleverd.

Verlies van contrôle kan leiden tot persoonlijk letsel.

1. Houd het elektrisch gereedschap vast aan de waarvoort bestemde geisoleerde oppervlakken wanner u een handeling verricht waar bij het snijgereedschap of de schroef in contact kan komen met verborgen bedrading.

Snijgereedschappen en schroeven en dergelijk die in contact komen met een draad waar stroom op staat können ervoor zorgen dat blootligende metalen onderdelen van het elektrische gereedschap ook onder stroom komen te staan en de gebruiker een elektrische schok gezven.

AANVULLENDE

1. Zorg ervoor dat de plek waar u gaat boren of schroeven volledig vrij is van verborgen obstakels, zoals elektrische bedrading, water- of gasleidingen. Boren of schroeven in de hierboven genoemde objcten kan leiden tot elektrische schokken of kortsluiting, gaslekken of andere gevaren die kunnen leiden tot ernstige ongelukken of letsel.
2. Houd het gereedschap goed vast verwijl u ermee aan het werk bent. Doet u dit Niet, dan+kunnen ongelukken of verwondingen het gevolg zich.
3. Zet het werkstuk goed vast. Een werkstuk dat met klemmen of een bankschoef is vastgezet, is veiliger dan een werkstuk dat u met de hand vasthoudt.
4. Inrichten en controlleren van de werkomgeving. Controller of de werkomgeving geschikt is aan de hand van de voorzorgsmaatregelen.
5. Voorkom dat stof of vuil in de aansluitopening van de accu terecht kommt.
6. Demonteer de accu of acculader nicht.
7. Voorkom kortsluiting van de accu. Kortsluiten van de accu zal resulteren in een groe stroom en oververhitting. Dit za resulteren in brandwonden en schade aan de accu.
8. Gooi de accu nicht in het vuur. Een brandende accu kan ontploffen.
9. Breng de accu waar de winkel waar deze gekocht werk, nadat deze na opladen onvoldoende kracht heeft voor practisch gebruik. Gooi een uitgewerkte accu Niet zomaar weg.
10. Steek nooit een voorwerp in de ventilatie-openingen van de lader. Als er een voorwerp of ontvlambaar materiaal in de ventilatie-openingen van de acculader worden gestoken, kan dit resulteren in een elektrische schok of beschadiging aan de acculader.
11. Wanneru een bitje in de sleutelloze boorkop doet, moet u de klembus voldoende vastdraaien. Als de klembus Niet goed vast zit, kan het bitje slipspen of los komen en letsel veroorzaken.

12. Wanner u de draaisnelheid verandert met de toerenschakelaar, moet u eerst controleren of de hoofdschakelaaruit staat. Als de draaisnelheid wordt veranderd terwijl de motor nog draait, zar de overbrenging beschadigd worden.

13. De koppelingsinstalling mag Niet in een stand worden gezet:tussen de nummers "1, 3, 5 ... 22" of de stippen in en u mag de machine Niet gebruiken met de koppelingsinstalling tussen "22" en het streepje in het midden van de boor-markering. Dit kan resulteren in schade.

14. Gebruik deze machine als je met de draairichting maar rechts wonneer deze gebruikt worden als klopboor.
15. De machine laden rusten na continu werk.
16. De motor kan plotseling stoppen met draaien wanner de machine als boor worden gebruikt. Wees voorzichtig dat de boor Niet vastloopt en de motor Niet plotseling stopt met draaien wanner u de machine als boor gebruikt.
17. Als de motor vastloopt,要去 onmiddelijk de stroom uitschakelen. Als de motor langere tijd weigert te draaien, is de motor of de accu möglichk doorgebrand.
18. Gebruik van de accu in koude omstandigheden (onder 0 graden Celsius) kan soms leiden tot een verminderd aantrekkoppel en een lagere werkelijk. Dit isECHTER slechts een tijdelijk verschijnsel en de accu za weer normala functioneren wonneer het weeer warmer is.
19. Maak de haak stevig vast. Als de haak nicht stevig is bevestigd, kan dit letsel veroorzaken tijdens het gebruik.
20. Kijk Niet direct in het Licht van het lampje. Dit zou oogletsel kurenveroorzaken.
21. Plaats de bit in de opgegeven locatie op het gereedschap. Als het gereedschap met een onjuist geplaatste bit worden gezruikt, kan de bit eruit vallen en lichamelijk letsel veroorzaken.
22. Plaats geen bitjes met een andere lenghte, maar of afmeting dan de plus schroefbit (65 mm lang) inbegrepen in de STANDAARDACCESSOIREs.

De bit kan vallen en lichamelijk letselveroorzaken.

OPMERKINGEN BIJ GEBRUIK LITHIUM-ION BATTERIJ

De lithium-ion accu is voorzien van een beschemningsfunctie die volledige ontlading van de accu voorkomt waardoor de levensduur worden verlangd.

In geval 1 t/m 3 hieronder kan de motorijdens het gebruik van het product tot stilstand komen, zichs wonneer u de schakelaar ingedrukt houdt. Dit geeft geen probleem met het product aan maar worden veroorzaakt door de beschemningsfunctie.

1. De motor kommt tot stilstand wanner de accu leeg is.
   De accu moet in dit geval onmiddelijk opgeladen worden.
2. De motor kan tot stilstandkommen wonneer het gereedschap overbelast wordt. Laat de schakelaar in dit geval onmiddelijk los en verhelp deoorzaak van de overbelasting. Wonneer u het probleem verholpen heeft kunt u het gereedschap opnieuw gebruiken.
3. Wanner de accu oververhit is door overbelasting, kan hetijken dat de accu Niet meer werkt.

In dit geval要去 de accu Niet verder gebruiken, maar deze eerst lately afkoelen. Wanner u het probleem verholpen heeft kunt u de accu opnieuw gebruiken.

Gelieve eveneens aandacht te schenken aan volgende waarschuwing en aandachtspunt.

WAARSCHUWING

Om acculekken, het opwekken van warmte, rookontwikkeling, explosie en ontsteking bijtijds te vermijden, moet u de volgende voorzorgsmaatregelen nemen.

1. Zorg ervoor dat er zich geen spaanders en stof op de accu ophopen.
   Zorg erijdens de werkzaamheden voor dat er geen spaanders en stof op de accu+kennen vallen.

O Zorg ervoor dat de spaanders en het stof die tijdens het werk op het elektrisch gereedschap vallen zich nicht op de accu ophopen.
Bewaar een ongebruekte accu Niet op eenplaats waar deze aan spaanders en stof worden blootgesteld.
Verwijder alle spaanders en stof van een accu voordat u hem opbergt en bewaar de accu Niet opdezelfde plek als metalen onderdelen (schroeven, spijkers, enz.).
2. Doorboor de accu Niet met een scherp voorwerp, zoals een nagel, klop er Niet op met een hamer, stap Niet op de accu, gooi er Niet mee en stel hem Niet bloot aan zware fysieke schokken.
3. Gebruik geen zichtbare beschadigde of verrormde accu.
4. Gebruik de accu Niet met een omgekeerde polariteit.
5. Sluit hem nicht rechtstreeks aan op het stopcontact of op de sigarettenaansteker in een auto.
6. Gebruik de accu Niet voor andere doeleinden dan de in deze gebruiksaanwijzing genoemde.
7. Wanner de accu Niet kan worden opgeladen, zichs nadat de specifieke oplaadtijd verstreten is, moet u onmiddelijk stoppen met het opladen.
8. Zorg ervoor dat de accu Niet te heet wordt of onder te große druk komt te staan en stel hem Niet aan deze omstandigheden bloot, zoals in een magnetron, droger of een hogedrukcontainer.
9. Houd de accu onmiddelijkukt de buurt van vuur nadat er eenlek of vieze geur is vastgesteld.
10. Gebruik de accu Niet op een plek waar een groeste statische elektricitieit worden opgewekt.
11. In geval van een acculek, vieze geur, warmteontwikkeling, verkleuring of verrorming, of ieis abnormaals tijdens het gebruik, het opladen of de opslag, moet u de accu onmiddelijk uit het gereedschap of de lader halen en要去 u het gebruik ervan stoppen.

LET OP

1. Wanner u de lekkende vloeistof uit de accu in de ogen krijgt, wrijf dan Niet in de ogen, maar was ze goed uit met zoet en schoon water, Zoals kraanwater en roep er onmiddelijk een dokter bij. Indien u geen behandeling krijgt, kan de vloeistof oogproblemen veroorzaken.
2. Wanner de vloeistof op uw huid of kleding lekt, moet u ze onmiddelijk goed wassen met schoon water, zoals kraanwater.

De kans besteht dat dit huidirritatie veroorzaakt.

1. Wanner u roest, een vieze geur, oververhitting, verkleuring, verrorming en/of andere onregelmatigheden vaststelt wanner u de accu voor de eerste keer gebruikt, gebruik hem dan nicht verder, maar returneer de accu aan uw leverancier of verkoper.

SYMBOLEN

WAARSCHUWING

Hieronder staan symbolen aufgebeeld die van toepassing zijn op deze machine. U要去 de betekenis hiervan begrijpen voor u de machine gaat gebruiken.

DS14DL2 / DS18DL2: Snoerloze boor-schroefmachine DV14DL2 / DV18DL2: Snoerloze klop-boor-schroefmachine
Lees alle waarschuwingen en instructies aandachtig door.
	Alleen voor EU-landen Geef elektrisch gereedschap Niet met het huisvuil mee! Volgens de Europese richtlij 2002/96/EG inzake oude elektrische en elektronische apparaten en de toepassing waarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap geschieiden te worden ingezameld en te worden afgevoerd maar een recyclebedrijf dat voldoet aan de geldende milieu-eisen.
V Opgegeven voltage
n0	Onbelast toenental
Bpm S	agsnelheid
Ls Lage slelheid
Hs Hoge slelheid
	Baksteen
	Hout
	Metaal
	Kolomschroef
	Houtschroef
	Capaciteit boorkop
kg	Gewicht
	Boren
	Klopboren
I	AAN zetten
	UIT zetten
	Koppel de batterij los
	Draaiselheid veranderen - Hoge slelheid
	Draaiselheid veranderen - Lage slelheid
	Met de klok mee
L	Tegen de klok in

STANDAARD TOEBEHOREN

Naast het hoofdtoestel (1 toestel), bevat de verpakking de accessoires die vermeld staan op bladzijde 153.

De standardtoebehorenkunnen zonder nadere aankondiggewijzigd worden.

TOEPASSINGEN

O Indraaien en uitdraaien van kolomschroeven, houtschroeven, zelftappende schroeven enz.
Boren in verschillende metalen
Boren in verschillende houtsoorten

O Boren in baksteen, betonblokken enz.
O Indraaien en uitdraaien van kolomschroeven, houtschroeven, zelftappende schroeven enz.
Boren in verschillende metalen
O Boren in verschillende houtsoorten

TECHNISCHE GEGEVENS

De technische gegevens van deze machine staan vermeld in de tabel op bladzijde 153.

OPMERKING

Op grond van het voortdurende research en ontwikkelingsprogramma van HiKOKI hunnen de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd.

OPLADEN

Voor het gebruik van het elektrisch gereedschap dient de accu als volgt opgeladen te worden.

1. Sluit het netsnoor van de acculader aan op het stopcontact.

Wanner de stekker van de acculader in het stopcontact wordt gestoken, za het lampje rood knipperen (met tussenpozen van 1 seconde).

1. Steek de batterij in de acculader.

Steek de batterij in de oplader totdat deze contact maakt met de onderkant van de lader en controllerer de polariteiten.

LET OP

Zorg dat de batterij in de juiste richting van plus en min wordt geplaatst. Opladen zal anders nicht möglichk zichen waarbij zou u bijvoorbeeld de aansluitpunten van de lader konnen beschadigen.

3. Opladen

Wanner er een accu in de acculader worden gedaan, za het oplaadstatuslampje continu rood branden.

Wanner de accu volledig is opgeladen, gaat het oplaadstatuslampje rood knipperen (met tussenpozen van 1 seconde). (Zie Tabel 1)

Indicatie lamp

De aanduidingen van het contrôlelampje zijn zoals aangegeven in Tabel 1, alaar gelang de toestand van de accu of de accelader.

Tabel 1

Aanduidingen van het controelampje
Oplaadstatus lamp (rood)	Voor het laden	Knippert	Licht ongeveer 0,5 seconde op. Licht ongeveer 0,5 seconde nicht op. (0,5 seconde lang UIT)
	Tijdens opladen	Brandt	Blijft branden
	Na opladen Knioppert	Licht ongeveer 0,5 seconde op. Licht ongeveer 0,5 seconde nicht op. (0,5 seconde lang UIT)
	Opladen onmogelijk	Flikkert	Licht ongeveer 0,1 seconde op. Licht ongeveer 0,1 seconde nicht op. (0,1 seconde lang UIT)	Er is iets mis met de accu of met de acculader
Oververhitting lamp (groen)	Oververhitting standby	Brandt	Blijft branden	De accu is oververhit. De accu kan nicht opgeladen worden. (Het opladen worden hervat wanner de accu is afgekoeld).

Over de temperatuur en de oplaadtijd van de accu.

De temperaturen en bijbehorende oplaadtijden worden gegeven in Tabel 2

Tabel 2

Acculader Accu		UC18YRL
Oplaadspanning V 7,2 V - 18 V
Gewicht kg 0,6
Type batterij Ni-Cd Ni-MH Li-ion
Geschikte temperatuur voor het opladen		-5°C - 55°C	-5°C - 50°C	0°C - 50°C
Oplaadtijd voor accucapaciteit, ca. (bij 20°C)
1,2 - 1,5 Ah	min.	20
2,0 Ah	min.	30
3,0 Ah	min.	45
4,0 Ah	min.	60
Aantal accuellen		6 - 15	8 - 15	4 - 10

OPMERKING

De oplaadtijd hangt mede af van de omgevingstemperatuur en het voltage van de stroombron.

1. Haal de stekker van het netsnoer van de acculader uit het stopcontact.

2. Houd de acculader stevig vast en trek de accu eruit. OPMERKING

U moet de accu na het laden uit de acculader halen en op een veilige plek bewaren.

LET OP

Als de accu worden opgeladen verwijl deze warm is waar dat de accu langereijd op eenplaats lag die werk blootgesteld aan direct zonlicht of waar dat de accu zojuist is gebruikt, kan het contrôle lampje van de acculader groen branden. In dat geval moet u de accu eerst lately afkoelen voordat u met opladen begint.

Wonneer het controelampje rood knippert (elke 0,2 seconde), moet u de opening van de lader waar in de batterij worden geplaatst controleren op vreemde voorwerpen en deze eventuele verwijderen. Als er geen verontreinigingen zijn, is het möglichk dat de accu of de acculader defect is. Breng deze dan maar een officieel servicecentrum.

• Aangezien de ingebouwde microcomputer ongeveer 3 seconden nodig heeft om vast te stellen dat de accu die met de acculader worden opgeladen eruit is genomen,要去 u minimaal 3 seconden wachten voordat u de accu opnieuw in de acculader staat om het opladen te hervatten. Als u de accu terugplaatst voordat er 3 seconden� verstreken, is het möglichk dat de accu Niet juist worden opgeladen.

MONTAGE EN GEBRUK

Handeling Afbeelding	Bladzijde
Verwijderen en aanbrengen van de accu	1 154
Opladen 2 154
Installeren / verwijderen van de zijhandgreep	3 154
Veranderen van de instelling van het aantrekkoppel	4 154
Selecteren van de boorstand 5 154
Selecteren van de klopboorstand	6 154
Veranderen van de draaisnelheid	7 155
Verwijderen en aanbrengen van de haak	8 155
De bithouder gebruiken 9 155
Gebruiken van het led-lampje 10	155
Monteren van bitjes 11 155
Omkeren van de draairichting 12	155
Bedieren van de hoofdschakelaar	13 156
Controleren en verrangen van koolborstels	14 156
Selecteren van accessoires — 157

ONDERHOUD EN INSPECTIE

1. Inspectie van het gereedschap

Omdat gebruik van een botte boor de prestaties verslechtert en kan leiden tot storingen aan de motor, moet u de boor slijpen of verrangen zodia u merkt dat deze versleten is.

2. Inspectie van bevestigsschroeven

Controleer alle bevestigingssschroeven regelmatig en zorg ervoor dat ze goed aangedraaid zich. Draai los zittende schroeven onmiddelijk vast. Doet u dit nicht, dan können ernstige bevaren het gevolg zich.

3. Onderhoud van de motor

De motorwikkeling is het "hart" van het elektrisch gereedschap. Let erkaarom goed op dat de wikkeling Niet beschadigd raakt en/of nat worden met olie of water.

4. Inspectorie van de koolborstels (Afb. 14)

In de motor worden koolborstels' gebruikt, die onderhevig zich aan slijtage. Omdat een te ver versleten koolborstel kan leiden tot problemen met de motor, dient u de koolborstel te verrangen door een neue wanner deze tot aan of tot bij de "slijtagelimiet" ⑧ versleten is. Bovendien要去en de koolborstels altijd schoon gehonden worden en zich vrij in de borstelholders kunnen bewegen.

OPMERKING

Wanner u de koolborstel verrangt, moet u de HiKOKI koolborstel met codenummer 999054 gebruiken.

5. Vervangen van koolborstels

Neem de koolborstel uit door eerst de kap van de borstel te verwijderen en verrolgens een schroevendraaier of ie's dergelijks in het uitsteeksel van de koolborstel te haken. Bij het monteren van de koolborstel moet u de richting zo kiezen dat de uitstekende lip 日 van de koolborstel overeenkomt met het contactgedeelte van de borstelbuis. Duw de koolborstel verrolgensaar binnen met uw vinger. Doe verrolgens de kap van de borstel wee terug.

LET OP

U要去acht de uitstekende lip van de koolborstel in het contactgedeelte van de borstelbuis passen. (Het maar nicht uit welke van de twee uitstekende lippen u gebruikt.) U要去 hier goed op letten, want een eventuele fouh hiermee kan resulteren in een verrorming van de uitstekende lip van de koolborstel en kan in een vroeg stadium problemen met de motor veroorzaken.

6. Reinigen van de behuizing

Wanner de boor-schroefmachine vuil is, veegt u deze af met een zachte, droge doek of een doek bevochtigd met een zeepsopje. Gebruik geen chemische middelen zoals chloor, of vloeistoffen zoals benzine of verfverdunner, want deze konnen het plastic verrormen of zelfs smelten.

7. Opbergen

Bewaar de boor-schroeimachine op een plaats met een temperatuur van minder dan 40^ en buiten het bereik van kinderen.

OPMERKING

Controleer of de accu volledig is geladen als deze gedurende langereijd zal worden opgeslagen (3 maanden of langer). Een accu met een Kleinere capaciteit kan möglichn nicht worden opgeladen als hij langdurig opgeborgen is geweest.

OPMERKING

Opbergen van lithium-ion accu's

Zorg dat de lithium-ion accu volledig is opgeladen voordat u deze opbergt.

Langdurig opbergen van een accu die bijna leeg is kan resulteren in slechtere prestaties, een sterke afname van de gebruiksduur van de accu en ook is het möglichk dat de accu Niet meer opgeladen kan worden.

Een sterke afname van de gebruiksduur van de accu kan soms wel weever verholpen worden door de accu herhaaldelijk, van twee- tot vijfmaal, op te laden en te gebruiken.

Als de gebruiksduur van de accu zeer kort blijft nadat\ deze meerdere malen is opgeladen en gebruikt, is\ de accu versleten en dient u een neue accu aan te\ schaffen.

LET OP

Bij gebruik en onderhoud van elektrisch gereedschap dieren de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd.

Belangrijke informatie voor de accu's van HiKOKI snoerloos elektrisch gereedschap

Gebruik staat een van onderste voorgeschreven originele accu's. Wij kan den de veiligheid en prestatie van ons snoerloos elektrisch gereedschap Niet garanderen bij gebruik van andere dan de voorgeschreven accu's, of als de accu gedemonteerd of gewijzigd is (zoals demontage of verwang ing van accucellen of andere inwendige onderdelen).

GARANTIE

De garantie op het elektrisch gereedschap van HiKOKI is in overeenstemming met de wettelijk/landspecifieke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van fouitief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFAAT dat u achefterin deze handleiding aantreft maar een erkend servicecentrum van HiKOKI te sturen.

Informatie betreffende lawaai en trillingen

De gemeten waarden zijn verkreten overeenkomstig EN60745 en voldoen aan de eisen van ISO 4871.

Gemeten A-gewogen geluidsniveau:

83 dB (A) (DS14DL2)

85 dB (A) (DS18DL2)

93 dB (A) (DV14DL2)

96 dB (A) (DV18DL2)

Gemeten A-gewogen geluidsdrukrniveau:

72 dB (A) (DS14DL2)

74 dB (A) (DS18DL2)

82 dB (A) (DV14DL2)

85 dB (A) (DV18DL2)

Onzekerheid K: 3 dB (A).

Draag gehoorbescherming.

Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN60745.

Klopboren in beton:

Trillingsemissiewaardeah, ID = 12.4 m/s² (DV14DL2)

12,5 m/s² (DV18DL2)

Onzekerheid K = 1,8m / s^2

Boren in metaal:

Trillingsemissiewaarde a_h D < 2,5m / s^2

Onzekerheid K = 1,5m / s^2

De totale bepaalde trillingswaarde is gemeten in overeenstemming met een standard testmethode en kan worden gebruikt om meerere gereedschappen met elkaar te vergelijkken.

U kunt dit ook vooraf gebruiken als beoordeling van deblootstelling.

WAARSCHUWING

De trillingsemissiewaarde tijdens het feitelijke gebruik van het elektrisch gereedschap kan afwijken van de opgegeven totale waarde afhankelijk van de manieren waarop het gereedschap worden gelebruikt.

Neem kennis van de veiligheidsmaatregelen voor de bescherming van de gebruiker die gebaseerd zijn op een schatting van de blootstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals de tijd dat het gereedschap is uitgeschakeld en wonneer dit onbelast draait inclusief de triggertijd).

OPMERKING

Op grond van het voortdurende research en ontwikkelingsprogramma van HiKOKI hunnen de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd.
