DS14DL2 - Bormașină HiKOKI - Manual de utilizare gratuit

Tip produs	Mașină de găurit-înșurubat cu acumulator
Marcă	HiKOKI
Model	DS14DL2
Tensiune nominală	14,4 V (Li-ion)
Tip baterie	Litiu-ion
Viteză în gol	Variabilă, 2 viteze mecanice (joasă/înaltă)
Cuplu de strângere	22 de poziții reglabile (1-22)
Mandrin	Fără cheie (strângere manuală)
Alimentare	Baterie 14,4 V Li-ion, încărcător UC18YRL
Funcții principale	Găurire, înșurubare, mers înainte/înapoi, variator de viteză, reglaj cuplu, iluminare LED
Întreținere și curățare	Curățați exteriorul cu o cârpă uscată sau umedă; înlocuiți perii de cărbune (ref. 999054)
Siguranță	Protecție la suprasarcină, protecție termică, oprire automată, blocare întrerupător
Piese de schimb și reparabilitate	Perii de cărbune, baterie, încărcător, mâner lateral, cârlig, suport pentru burghiu
Nivel sonor	83 dB(A)
Vibrații (găurire metal)	< 2,5 m/s²
Garanție	Conform reglementărilor naționale (vezi certificat)

Întrebări frecvente - DS14DL2 HiKOKI

Cum se încarcă bateria mașinii de găurit DS14DL2?

Introduceți bateria în încărcătorul UC18YRL conectat la rețea. Ledul roșu se aprinde în timpul încărcării și clipește când bateria este complet încărcată. Dacă bateria este caldă (după utilizare), lăsați-o să se răcească înainte de a o încărca.

Cum se reglează cuplul de strângere?

Rotiți selectorul de decuplare la cifra dorită (de la 1 la 22). O cifră mai mare oferă un cuplu mai puternic. Pentru găurire, poziționați selectorul pe simbolul burghiului.

Cum se schimbă viteza de rotație?

Folosiți butonul de schimbare a vitezei situat pe partea de sus a sculei. Asigurați-vă că întrerupătorul este în poziția oprit. Viteza înaltă este potrivită pentru găurire, viteza joasă pentru înșurubare.

Cum se introduce un burghiu în mandrin?

Deschideți mandrinul fără cheie rotind inelul, introduceți burghiul, apoi strângeți ferm manual. Verificați dacă burghiul este bine centrat înainte de a începe.

Cum se utilizează iluminarea LED?

Iluminarea LED se aprinde automat când apăsați întrerupătorul. Iluminează zona de lucru pentru o vizibilitate mai bună.

Ce trebuie făcut dacă motorul se oprește în timpul utilizării?

Eliberați imediat întrerupătorul și scoateți bateria. Lăsați scula să se răcească. Verificați dacă nu este suprasolicitată. Dacă problema persistă, contactați serviciul post-vânzare.

Cum se înlocuiesc perii de cărbune?

Deconectați bateria. Scoateți capacele perilor, extrageți perii uzați și instalați-i pe cei noi (ref. 999054) aliniind cuiul pe secțiunea de contact. Remontați capacele.

De ce nu se încarcă bateria?

Verificați ca temperatura să fie cuprinsă între 0°C și 50°C. Curățați contactele. Dacă ledul clipește rapid, bateria sau încărcătorul este posibil defect. Contactați un centru de service.

Ce accesorii sunt furnizate cu mașina de găurit?

Accesoriile standard includ: mâner lateral, cârlig, suport pentru burghiu, și în funcție de kit, o baterie și un încărcător. Consultați lista de la pagina 153 a manualului.

Cum se depozitează scula și bateria?

Depozitați scula într-un loc uscat la mai puțin de 40°C, la îndemâna copiilor. Scoateți bateria în caz de depozitare prelungită. Încărcați complet bateria înainte de o depozitare de peste 3 luni pentru a-i păstra performanța.

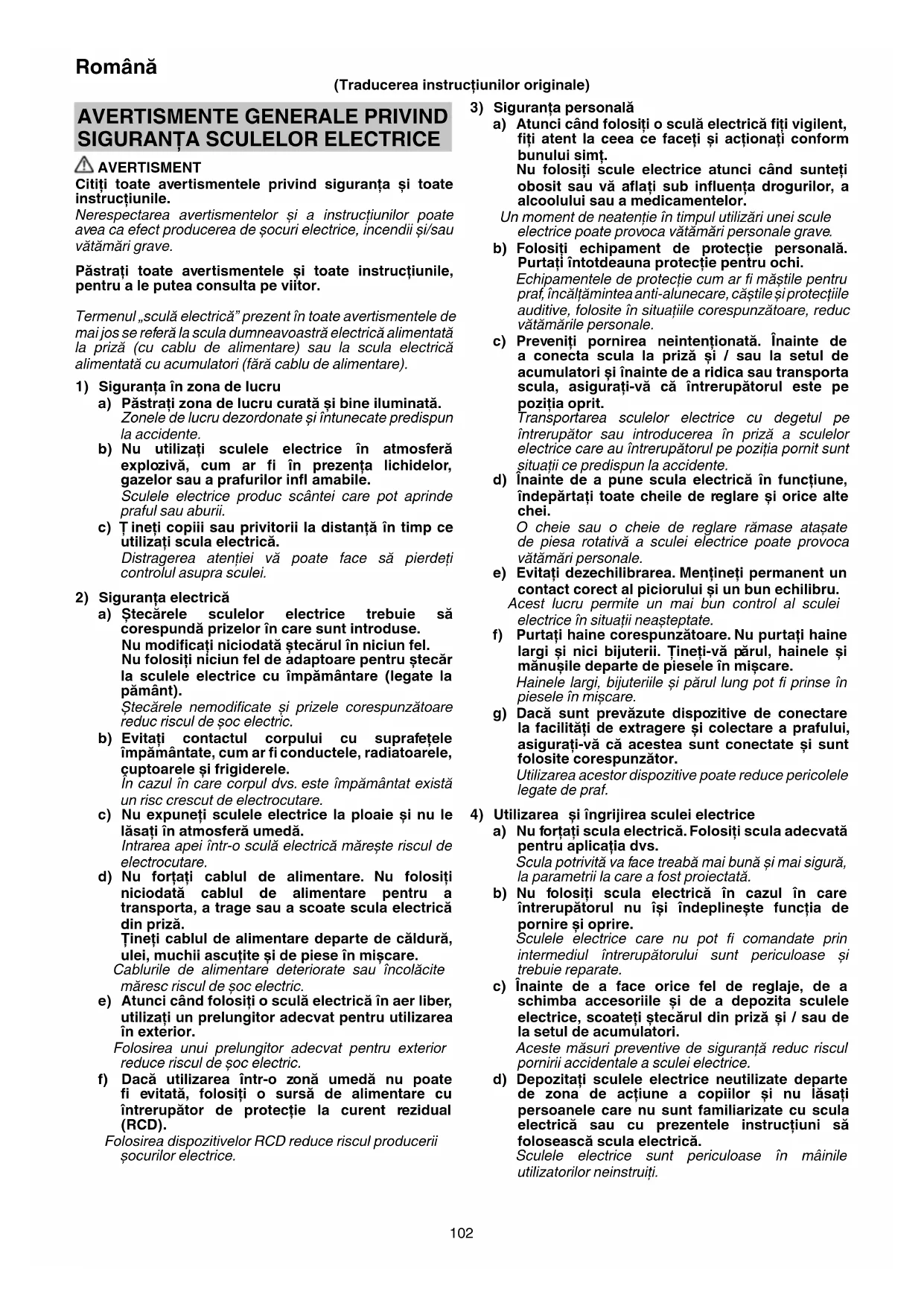

MANUAL DE UTILIZARE DS14DL2 HiKOKI

Nerespectarea avertismentelor si a instruktiunilor poate avea ca efect producerea de socuri eletrice, incendii si/sauvatamari grave.

Păstrați toate averismenteleși toate instrucțiunile, pentru a le putea consulta pe viitor.

Termenul „sculă electrică" prezent in toate averismentele de mai jos se referă la scula dumneavoastră electrică alimentata la priză (cu cablu de alimentare) sau la scula electrică alimentata cu accumulatoratori (fara cablu de alimentare).

1) Siguranta in zona de lucru

a) Păstrați zona de lucru curatași bine iluminata.
Zonele de lucrudezordonateși intunecate predispun la'accidente.

b) Nu utilizati sculele electrice in atmosfera
explozivacum ar fi in prezena lichidelor, gazelor sau a prafurilor infl amabile. Sculele electrice produscantei care pot aprinde
praful sau aburii.

c) Tinei copii sau privitorii la distanţă in timpe城市建设u scula electrică. Distragerea atentiei va poate face sa pierdeti controlul asupra sculei.

2) Siguranta electrica

a) Štečarele sculelor electrice trebuie sá corespondá przyeler in care sunt introduse. Nu modificati niciodata Štečarul in{niciun fel. Nu folosi ti niciun fel de adaptoare pentru Štečar la sculele electrice cu impamantare (legate la pamant). Štečarele nemodificate si prizele corespunzătoare reduc riscul de soc electric.
b) Eviti contactul corpului cu suprafetele impamantate, cum ar fi conducutele, radiatoarele, cuptoarele si frigiderele. In cazul in care corpul dvs. este impamantat exista un risc crescut de electrocutare.
c) Nu expuneti sculele electrice la ploaie si nu le lasati in atmosfera umeda. Intraea apei intr-o scula electrica mareste riscul de electrocutare.
d) Nu forata cablul de alimentare. Nu folosi niciodata cablul de alimentare pentru a transporte, a trage sau a scoate scula electrică din przyă. Tini ci cablul de alimentare departe de caldură, ulei, muchii ascutite si de piese in mișcare. Caburile de alimentare deteriorate sau incolacite mâresc riscul de soc electric.
e) Atunci candi folosi o sculá electrica in aer liber, utilizati un prelimungitor adecvat pentru utilizesa in exterior. Folosirea unui prelimungitor adecvat pentru exterior reduce riscul de soc electric.
f) Dacă適用area intr-o zona uredă nu poate fi evitată, folositi o sursă de alimentare cu intrerupător de proteție la current rezidual (RCD). Folosirea dispositivelor RCD reduce riscul producerii socurilor electrice.

3) Siguranta personală

a) Atunci candi folosi o sculá electrică fiti vigilent, fiti atent la ceea ce faceti si actionati conform bunului simt.
Nu folosi scule electrice atunci cand sunteti obosit sau va aflati sub influenta drogurilor, a alcoholului sau a medicamentelor.
Un moment de neatentie in timpul utilizari unei scule electrice poate provoca vatakari personale grave.
b) Folositi echipament de protectie personala. Puratai intotdeauna protectie pentru ochi. Echipamentele de protectie cum ar fi masteile pentru praf, incaltamintea anti-alunecare, ccastile si protectiile auditive, folosite in situataiile corespunzatoare, reduc vatamarile personale.
c) Preveniti pornirea neintentionata. Inante de a conecta scula la prizăși / sau la setul de accumulatoriși inante de a ridica sau transporte scula, asigurați-vă ca intrerupătorul este pe poziția oprit.
Transportarea sculelor electrice cu degetul pe intrerupator Sau introducerea in przy a sculelor electrice care au intrerupatorul pe poziţia pornit sunt situatai ce predispun la accidente.
d) Inainte de a pune scula electrica in functiune, indepartati toate cheile de reglare si orice alte chei.

O cheie sau o cheie de reglare rămase atăsate de piesa rotativă a sculei eletrice poate provoca vătamări personale.

e) Evitati dezechilibrarea. Mentineti permanent un contact corect al piciorului si un bun echilibu.
Acest lucru permite un mai bun control al sculei electrice in situati neasteplate.
f) Puratai haine corespunzatoare. Nu puratai haine largi si nici bijuterii. Tineti-va parul, hainele si manusile departe de piesele in miscare.
Hainele largi, bijuteriile 山 pa'ralung pot fi prinse in piesele in miscare.
g) Daca sunt prevazute dispositive de connectare la facilitati de extragere si colectare a prafului, asigura-i-va ca acestea sunt conectate si sunt folosite corespunzator.
Utilizarea acestor dispositive poate reduce pericolele legate de graf.

4) Utilizarea si ingrijirea sculei electrice

a) Nu forti scula electrica. Folosi scula adevata pentru aplicata dvs.
Scula potrivita va face treabă mai bunăși mai sigură, la parametrii la care a fost proiectata.
b) Nu folosi scula electrica in cazul in care intrerupatorul nu işi indeplineste functia de pornire si oprire.
Sculele electrice care nu pot fi comandate prin intermediul intrerupatorului sunt periculoase si trebuie reparate.
c) Inainte de a face orice fel de reglaje, de a schimba accesoriile si de a deposita sculele electrice, scoatei stecarul din priză si / sau de la setul de accumulatori.
Aceste māsuri preventive de siguranţă reduc riscul pornirii accidentale a sculei electrice.
d) Depozitate sculele electrice neutilize除去 de zona de actiene a copilor si nu lasati personele care nu sunt familiarizate cu scula electrica sau cu prezentele instruktioni sa foloseasca scula electrica.
Sculele electrice sunt periculoase in mainile utilizatorilor neinstruiti.

e) Intretnerea sculelor electrice. Verificati alinierea si prinderea pieselor in miscare, ruperea pieselor precum si toate celealte aspecte care ar putea sa influennte functionarea sculelor electrice.

Dacă scula electrică este deteriorata, înnte de a o/utiliza, duceti-o la reparat.

Multe accidente sunt provocate de scule electrice intretinute necorespunzator.

f) Păstrati elementele de tăiere curateși ascuțite. Elementele de tăiere bine intreținuteși cu muchiiile de tăiere bine ascuțite sunt mai ușor de controlatși este mai putin probabil să se agate.
g) Folosiţi scula electrică, accesoriileși vârfurile etc. in conformitate cu prezentele instructiuni, luân d in considerare conditiile de lucruși operatiunile ce urmează a fi efectuate.

Folosirea sculei electrice pentru alte operatiuni decat cele prevăzute poate avea ca efect aparita unor situatai periculoase.

5) Utilizarea si intretinerea sculelor cu accumulatori

a) Incarca ti numai cu incarcatorul indicat de producator.

Un incarcator adecvat unui anumit tip de sachet de accumulatori poate prezenta pericol de incendiu daca este folosit pentru incarcarea altei tip de sachet de accumulatori.

b) Folosiţi sculele electrice exclusiv cu tipurile de pachete de accumulatori indicate.

Folosirea unui alt tip de cachet de accumulatori poate provoca vătamari sau incendii.

c) Atunci candid setul de accumulator nu este folosit, tini-1 departe de obiecte metalice cum ar fi agrafe de birou, monede, chei, cuie, suruburi sau alte obiecte metalice mici care ar putea realiza connectarea terminalelor setului de accumulator.

Scurtcircuitarea terminalelor accumulatorilor poate provoca arsuri sau incendii.

d) In cazul expoatai abuzive, din accumulatori poate iesi lichid; evitati contactul cu acest lichid. In cazul unui contact accidental, spalati cu apa. In cazul contactului cu ochii, consulati un medic.

Lichidul care iese din accumulatori poate provoca iritatii tau arsuri.

6) Service

a) Scula electrica trebuie reparata de o persona calificata, folosind numai piese de schimb identice.

Astfel se asigura meninerea sigurantei sculei elecrice.

PRECAUTIE

Tineti copii si personele inflme la distanta.

Atunci cand' nu este folosita, scula electrica trebuie depositata departe de zona de actiune a copilor si a personelor infirme.

AVERTISMENTE DE SIGURANTA PRIVIND MAŞINA DE INSURUBAT FARA FIR/MASIINA DE INSURUBAT CU IMPACT

1. Purataşi căsti de proteție cand lucrati cu masina de insurubat cu impact.

Expunerea la zgomot poate duce la pierderea auzului.

1. Folosiţi帽子尔 /帽子ereauxiliar(e),dacau fost furnizate impreunacu scula. Pierderea controlului poate provoca vătamari personale.
2. Apucati scula electrica de suprafetele izolate de prindere, atunci cand executati o operatiune in care accesoriiul de taiere sau de fixare poate intra in contact cu cabluri ascunse.

Accesorile de tãiere si de fixare care intrà in contact cu un cablu sub tensiune pot pune sub tensiune partile metalice descoperite si pot electrocuta operatorul.

AVERTISMENTE SUPLIMENTARE PRIVIND SIGURANTA

1. Asigurati-vá că zona de perforare nu contine nico obstrucţie ascunsă, inclusiv cabluri electrice, conducţe de apăși gaz. Perforarea acestora poate conducţe la socuri electrice sau scurtcircuite, scapari de gaz sau alte pericole care pot cauza accidente grave sau vătamări.
2. Asiguratvá cā tini scula ferm in timpul folosirii ei. Nerespectarea avertimentelor poate duce la accidente sau vátamári.
3. Securizati elementul de prelucrat. Un element securizat cu dispositive de prindere sau intr-o menghina işi pastreaza poziţia mult mai bine decât dacă este tinut manual.
4. Pregătirea si verificarea locului de munca. Verificati dacă locul de munca este corespunzător, urmân dăsurile de precautie.
5. Nu permieteti patrunderea materiilor straine in orifi ciul pentru conectarea accumulatorului.
6. Nu demontati niciodata acumulatorul sau incarcatorul.
7. Nu scurcircuitati niciodata accumulatorulr. Scurtcircuitarea accumulatorulrui va produce un current electric puternic si acesta se va supraicalzi. Accumulatorul va arde sau se va strica.
8. Nu aruncaṭi accumulatorulīn foc. Dacā accumulatorul este ars, acesta poate exploda.
9. Aducezi accumulatorul la magazinul de la care a fostcumparat de indata ce durata de viata a acestuia, dupa incarcare, devine prea scurta pentru uz practic. Nu aruncati accumulatorul consumat.
10. Nu introduci obiecte in fantele de ventilatie ale incarcatorului. Introducerea obiectelor de metal sau inflamabile in fantele de ventilatie ale incarcatorului va duce la pericol de soc electric sau deteriorarea incarcatorului.
11. Strangei mansonul sufficient de tare la montarea bitului in mandrina fara cheie. Daca mansonul nu este strans sufficient, bitul poate aluneca sau poate sa se desprinda, provocand vatamari.
12. La schimbarea vitezei de rotatie cu butonul comutator, asigurati-va ca intrerupatorul e oprit. Schimbarea vitezei in tamp ce motorul se roteste va defecta cutia de viteze.
13. Cadranul ambreiajului nu poate fi posizionat intre numerele "1, 3, 5 ... 22" sau intre puncte si scula nu trebuie folosită cu cadranul ambreiajului intre,22" si linia din miłocul marcajului de perforare. Aktionandystfel, se poate deteriorora.
14. Utilizati intotdeauna această unitate cu rotire in sensul acelor de ceasornic cand se utilizează ca instrumente de găurire de impact.
15. Oprirea unitatai dupa munca neintrerupta.
16. Rotatia motorului poate fi blocata atat tamp cat unitatea este folosita ca burghi. In timpul folosirii masinii de insurubat, aveti grijsa nublocati motorul.
17. Daca motorul este blocat, opriti immediat alimentarea electrica. Daca motorul este blocat pentru un tamp, motorul sau accumulatorul se pot arde.

Româna

1. Utilizarea accumulatorului intr-o atmosfera rece (sub 0 grade Celsius) poate duce uneori la slabirea cuplului de strangere si la diminuarea randamentului. Acesta, insa, este un fenomen temporar si totul revine la normal cand bateria se incalzeste.
2. Installati, ferm, carligul. Dacă nu ati instalat, ferm, carligul, va puteti vătama in timpul Utilizarii.
3. Nu priviti sursa de lumină direct. Vă puteti vătama ochii.
4. Puneti bitul in locasul indicat de pe scula. In cazul in care scula este folosita fara ca bitul sa fie pus corespunzator, bitul poate cadea si produce vatakari corporale.
5. Nu puneti biti care au lungimi, calibre sau dimensiuni diferite de ale bitului de insurubare cu cap in cruce (65 mm lungime) inclus in ACCESORIILE STANDARD. Bitul poate cadea si produce vatamari corporale.

PRECAUTII REFERITOARE LA ACUMULATORUL LITIU-ION

Pentru prelungirea duratei de viata, accumulatorul lituion este echipat cu o protectie pentru oprirea furnizarii de energie.

In situatuile 1 la 3 désire mai jos, atunci cand folosiiti aparatul, chiar dacà actionati intrerupatorul, motorul se poate opri. Aceasta nu este o defeciune, ci un rezultat al functiei de protectie.

1. Atunci cand acumulatorul este descarcat, motorul se opreste.
   In această situatie incârcati imediat accumulatorul.
2. In situata suprasolicitarii aparatului, motorul se poate opri. In aceasta situatie, eliberati intrerupatorul si indepartati cauza suprasolicitarii. Dupa aceasta, puteti folosi din nou aparatul.
3. In situata supraicaltzirii accumulatorului in timpul lucrului, alimentarea aparatului de la accumulator se poate intrerupe.
   In aceastā situatie, incetati sα mai utilizati accumulatorul si lasati-l sα se raceasca. Dupa aceasta, puteti folosi din nou aparatul.

Mai mult, vă rugăm sa acordati atentie următoarelor avertismenteși indicatori privind precautia.

AVERTISMENT

Pentru a impiedica aparitia scurgerilor la accumulator, a generarii de caldur, emisiilor de fum,exploziei si aprinderii, va rugam sa respectati urmatoarele masuri de precautie.

1. Asigurati-va cape accumulator nu se strange span si nici graf.
   In timpul lucrului, asigurati-va cape acumulator nu cade span si nici graf.
   Asiguratvca spanul s praful care cad pe scula electricain timpul lucrului nu se strangpe accumulator.
   Nu deposizati un accumulator nefolosit intr-un loc expus la span si la graf.
   Inainte de a deposita un accumulator, indepartati de pe acesta toate urmele de span si de praf si nu depositati accumulatorul impreunac ciese metalice (suruburi, cuie etc.).
2. Nu gauriti accumulatorul cu obiecte ascutite cum ar fi cuiele, nu il loviti cu ciocanul, nu calcati pe el, nu il aruncati si nu il supuneti unor socuri fizice puternice.
3. Nu utilizi un accumulator care pare deteriorat sau caret este deformat.
4. Nu folositi accumulatorulcu polaritatea inversata.
5. Nu il conectaşi direct la sursele de energia electrică saul la brichetele electrice ale masinilor.
6. Nu folositi accumulatorul in alte scopuri decat cele indicate.

7. In cazul in care accumulatorul nu se incarca dupa trecerea timpului de incarcare specificat, inceta imediat sa il mai incarca!.

8. Nu expuneti accumulatorul la temperaturi sau presiani ridicate, de exemplu nu il introduceti intr-un cuctor cu microunde, intr-un uscator sau intr-un container presurizat.

9. Tineti-l departe de flacara imediat ce observati scurgeri sau mirosuri neplacute.
10. Nu il folosiţi in locuri in care se generează o puternicaelectricitate statica.
11. In cazul in care observati la accumulator scurgeri, mirosuri neplacute, generare de caldura, decolorari sau deformari, scoatei-l imediat din echipament Sau din incarcator si incetati sa il mai utilizati.

PRECAUTIE

1. In cazul in care lichidul ce se scurge din accumulator intră in contact cu ochii, nu va frecati la ochi si spalati-i bine cu apă proaspata curata, cum ar fi apa de la robinet si consultati imediat un medic.
   In cazul in care nu faceti tratament, lichidul poate provoca probleme oculare.
2. In cazul in care lichidul se scurge pe piele sau pe haine, spalati imediat cu apa proaspata curata, cum ar fi apa de la robinet.
   Existà posibilitatea ca acest lucru să provoace iritarea pielii.
3. In cazul in care la prima utiliser a accumulatorului detectati mirosuri neplacute, supraçalzire, dacă observati rugina, decolorare, deformare si/sau alte nereguli, nu folositi accumulatorul si inapoiati-l furnizorului sau vanzatorului.

SIMPOLURI

AVERTISMENT

In cele ce urmeaz sunt prezentate simbolorile folosite pentru masina. Inainte de utilizare, asigurati-va ca intelegeti semnificatia acestora.

	DS14DL2 / DS18DL2: Masina de gaurit si insurubat cu accumulator DV14DL2 / DV18DL2: Masina de insurubat si gaurit cu percutie cu accumulator
	Citiţi toate averismentele privind sigurantași.toate instruetionile.
	Numai pentru tările membré UE Nu aruncați această sculă electrică impreună cu deșeurile menajere! În conformitate cu Directiva Europeană 2002/96/CE referitoare la deșeurile reprezentândechipamente eletriceși electroniceși laimplementarea acisteia în conformitate culegislateile nationale, sculele eletrice careau ajuns la fi nalul duratei de folosire trebuiecolectate separatși duse la o unitate dedeciclare compatibilă cu mediuținconjurător.
V	Tensiune nominală
n0	Viteză la mers în gol
Bpm Fortă de impact
Ls	Viteză mică
Hs	Viteză mare
	Cărămidă
	Lemn
	Metal
	Śurub mecanic
	Śurub pentru lemn
	Capacitate mandrină
	Greunate
	Găurire
	Găurire de impact
	Pornire
	Oprire
	Deconectați accumulatorul
	Schimbare viteză rotație - Viteză mare
	Schimbare viteză rotație - Viteză mică
	Rotăție în sensul acelor de ceasornic
	Rotăție contrară acelor de ceasornic

ACCESORII STANDARD

Pe lângă unitatea principala (1 unitate), pachetul contineși accesoriile enumerate la pagina 153.

Accesoriile standard sunt supuse modificarilor fara notificare prealabilă.

APLICATII

Insurubarea si indepartarea suruburilor mecanice, suruburilor pentru lemn si suruburilor pentru tabla, etc.
Perforarea diverselormetale
Perforarea diverselortipuri delmn

O Perforarea caramizii si a bucatilor de beton, etc.
O Insurubarea si indepartarea suruburilor mecanice, suruburilor pentru lemn si suruburilor pentru tabla, etc.
O Perforarea diverselor metale
O Perforarea diverselor tipuri de lemn

SPECIFICATII

Specifications acstei masini sunt enumerate in tabel de la pagina 153.

NOTA

Ca urmare a programului continuu de cercetare si dezvoltare derulat de HiKOKI, prezentele specifica tii pot fi modificate fara notificare prealabila.

INCARCARE

Inainte de a utilizescula electrica, incarcai accumulatoridupacum urmeaz.

1. Conecta cablul de alimentare al incarcatorului la un conector adevat.

Cand conectati stecarul incarcatorului la przya, indicatorul luminos de incarcare va clipi in culoarea rosie (la interval de o secund).

1. Introduceti accumulatorul in incarcator.

Introduci bine acumulatorul in incarcator panacand acesta intrain contact cu partea inferioara aincarcatorului, verificand totodata polaritatile.

PRECAUTIE

Daca bateriile sunt introduse in directie inversa, incarcarea nu va fi posibila si pot sa aparà probleme cu incarcatorul, precum o bornă de reincarcare deformata.

1. Incarcare

Cand introduci un accumulator in incarcator, indicatorul luminos de incarcare se va aprinde in rosu constant.

Cánd accumulatorul este complet incárcat, indicatorul luminos de incárcare va clipi rosu (la interval de o secunda). (Vezi Tabelul 1)

• Semnificatia indicatorului luminos

Semi-nicatiile lampii indicatoare sunt prezentate in Tabelul 1, conform stari incarcatorului sau a accumulatorului.

Tabelul 1

Semi nificaţile lămpii indicatoro
Indicator luminos al stări de incărcare (roşu)	Înainte de incărcare	Clipește	Luminează timp de 0,5 secunde. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde)
	În tampul incărcării	Luminează	Luminează în mod continuu
	La Încărcare completă	Clipește	Luminează timp de 0,5 secunde. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde)
	Încărcarea nu se poate efectua	Pâlpăie	Luminează timp de 0,1 secunde. Nu luminează timp de 0,1 secunde. (stă stinsă timp de 0,1 secunde)	Defecțiune la accumulator tau la Încărcător
Indicator luminos supraîncăzire (verde)	Așteptare supraîncăzire	Luminează	Luminează în mod continuu	Acumulator supraîncăzit. Incărcare imposibilă. (Incărcarea va începe după ce accumulatorul se răcește)

Româna

Referitor la temperaturile si timpul de incarcare a accumulatorului. Temperaturile si timpul de incarcare vor fi prezentate in Tabelul 2

Tabelul 2

Incărcător Acumulator		UC18YRL
Tensiune de incărcare V 7,2 V - 18 V
Greutate kg 0,6
Tip de accumulator Ni-Cd Ni-MH Li-ion
Temperaturi la care accumulatorul poate fi reincârcat		-5°C - 55°C	-5°C - 50°C	0°C - 50°C
Temp incărcare pentru capacitate accumulator, aprox. (la 20°C)
1,2 - 1,5 Ah	min.	20
2,0 Ah	min.	30
3,0 Ah	min.	45
4,0 Ah	min.	60
Număr celule accumulator		6-15	8-15	4-10

NOTA

Timpul de incarcare poate varia in functie de temperatura si de tensiunea sursei de alimentare.

1. Deconnectati cablul de alimentare al incarcatorului de la przya.

2. Tini ferm incarcatorul si scoatei accumulatorolur.

NOTA

Asigurati-vacacatoi acumulatorul din incarcator si apoip depozitati-l.

PRECAUTIE

Daca acumulatorul este incarcat in timpe ce este incalzit din cauza c a fost lasat o perioada lunga de timp intrun loc expus la lumina directa a soarelui sa pentru ca accumulatorulorul tocmai a fost folosit, indicatorul luminos de supraicaltzire a incarcatorului se aprinde inculoare verde. Intr-un astfel de caz, lasati mai intai accumulatorul s ase raceasca, apoi incepei incarcarea.
Cand lampa indicatoare a stari de incarcare palpaie rosu (la intervale de 0,2 secunde), verificati dacà in orificiul instalataiei incarcatorului există corpuri straineși independarti-le. In cazul in care nu există obiecte straine, este posibil ca accumulatorul Sau incarcatorul sa se fi defectat. Duceti-l la o unitate service autorizata.
Intrucat microcalculatorul incorporat are nevoie de aproximativ 3 secunde pentru a confirma ca accumulatorulur incarcat cu incarcatorul este scos, asteptati minimum 3 secunde inainte de a-l reinsera pentru a continua incarcaea. Daca accumulatorulr este reinserat inainte de trecerea a 3 secunde, accumulatorulr nu poate fi incarcat corespunzator.

ASAMBLARE $I OPERARE

Actiune	Figură	Pagină
Scoaterea și introducerea accumulatorului	1	154
Încărcare	2	154
Instalarea / demontarea@mâneruluilateral	3	154
Ajustarea cupulului de strângere	4	154
Selectarea poziției burghiului	5	154
Selectarea poziței de impact	6	154
Schimbarea vitezei de rotație	7	155

Scoaterea și asamblarea càrligului	8	155
Utilizarea suportului pentru biti	9	155
Cum se folosește Ledul	10	155
Montarea bitului	11	155
Schimbarea direcției de rotătie	12	155
Utilizarea întrerupătorului	13	156
Verificareia și înlocuireapeiilor de cărbune	14	156
Selectarea accesoriilor — 157

INTRETINERE ŞI VERIFICARE

1. Inspectarea sculei

Intrucat folosirea unei unelte tocite va impiedica buna functionare si va cauza posibile defectiuni la motor, ascutiti sau schimba ti scula de indata ce abraziunea este vizibila.

1. Inspectarea suruburilor de asamblare

Inspectatu cu regularitate toate suruburile de asamblare si asigurati-va ca sunt fixate corespunzator. Daca exista suruburi care nu sunt fixe, fixati-le immediat.Nerespectarea avertismentului poate duce la riscuri serioase.

1. Intretinerea motorului

Bobina motorului este componenta principală a sculei electrice. Aveti grijă sa nu deteriorati bobinași/au sa nu o udati cu ulei Sau apă.

1. Inspectarea periilor de carbune (Fig. 14)

Motorul utilizează perii de carbune, caret sunt elemente consumabile. Deoarece uzura excessiva a perilor de carbune poate provoca functiouna necorespunzatoare a motorului, atunci cand perile de carbune ajung la limita de uzura inlocui-ile cu unele noi ③. In plus, menteti curatenia perilor de carbune si asigurati-vă ca acestea glisează liber in suporturile de perie.

NOTÄ

La inlocuarea perilor de carbune folosi di Periile de Carbune HiKOKI Cod Nr. 999054.

1. Inlocuirea periilor de carbune

Scoatei peria de carbune prin indepartarea capacului periei si apoi prin prinderea protuberantei periei de carbune cu o surubelnita cu cap plat etc.

La instalarea periei de carbune, alegeti directia astfel incat cuiul ⑥ acesteia sa corespunda cu portiunea de contact a tubului periei. Apoi apasati-l inauntru cu degetul. La final, montati capacul periei.

PRECAUTIE

Asigurat-va ca ati introdus cuiul periei de carbune in portiunea de contact a tubului periei. (Puteti introduce oricare din cele doua cuie furnizate).

Fiţi foarte atenti, deoarece orice greseală la această operatiune poate duce la deformarea cuiului periei de carbuneși poate provoca deteriorarea rapidă a motorului.

6. Curatarea exteriorului

Dacă masina de insrubat cu impact este murdară, stergeti-o folosind o capa uscata sau una inmuiată intr-o solutie de apă cu sapun. Nu folositi solventi pe bază de clor, benzinași nici diluanți, deoarece acestia topesc masele plastice.

7. Depozitare

Depozitati masina de insurubat cu impact la temperatura sub 40^ si nu lasati produsul la indemana copilor.

NOTÅ

Asiguratí-va ca accumulatorulrste complet incarcat cand est depozitat pentru o perioda indelungata (3 lunu sa mai mult). S-ar putea ca un accumulator cu o capacitate mai mica sa nu fie incarcat cand este Utilizat, dac aeste depozitat pentru o perioda mai lunga.

NOTA

Depozitarea accumulatorilor litiu-ion.

Asigurat-va cacumulatori liiu-ion au fost complet incarati inante de a-i deposita.

Depozitarea prelungita a accumulatorilor cu un nivel incarcare scazut poate duce la scaderea performantei, la reducerea semnicatifva a timpului deutilizare a accumulatorilor sau poate face accumulatorii incapabili ssta incarcati.

Cu toate acestea, timpul deutilizare a accumulatorilor semnifi cativ de redus poate reveni la normal prin incarcarea siutilizarea accumulatorilor in mod repetat, de doua panla cinci ori.

Dacă durata de folosire a accumulatorului este foarte scurță in ciuda incărcăriș folosirii repeats, schimbați accumulatorati.

PRECAUTIE

Pe durata folosirii si a operatiunilor de intretenere a masinii trebuie respectate reglementarile si standardele nationale privind securitatea.

Notă importantă pentru bateriile uneltelor HiKOKI cu accumulatori

Utiliziţi intotdeauna accumulatori originali. Nu garantam sigurantași performanța uneltei dacă se utilizează alte accumulatori decât cei recomandiți sau dacă accumulatorul originale estedezmembrat sau modifi cat (cum ar fi demontareași inlocuirea celulelor Sau a altor pârți interne).

GARANTIE

Garantam sculele electrice HiKOKI in conformitate cu reglementarile statutare/specifie tarii. Aceastagarantie nu acopera defectele sa daunelie provocate deutilizarea necorespunzatoare, abuz sau de uzura si deteriorarea normale. In cazul in care avei reclamatai, va rugam sa trimiteti scula electrica nedemontata, impreunac CERTIFICATUL DE GARANTIE care se gaseste la finalul prezentelor Instruiuni deutilizare, la o unitate service autorizada de HiKOKI.

Informatii privind nivalul de zgomot transmis prin aer si nivalul de vibratii

Valorile masurate au fost determinate in conformitate cu EN60745 si sunt declarate conforme cu ISO 4871.

Nivelul tipic al puterii sonore ponderate A:

83 dB (A) (DS14DL2)

85 dB (A) (DS18DL2)

93 dB (A) (DV14DL2)

96 dB (A) (DV18DL2)

Nivelul tipic al presiunii sonore ponderate A:

72 dB (A) (DS14DL2)

74 dB (A) (DS18DL2)

82 dB (A) (DV14DL2)

85 dB (A) (DV18DL2)

Purtă proteție auditivă.

Valorile totale ale vibratiilor (suma vectoriala pe celei axe) au fost stabilite in conformitate cu EN60745.

Perforarea cu impact a betonului:

Valoarea emisiei de vibrati a_h , ID = 12.4 m/s^2 (DV14DL2)
12.5 m/s² (DV18DL2)

Perforarea metalului:

Valoarea emisiei de vibrati a_h, D < 2,5 ~m / s^2

Valoarea totală declarata a vibratiei a fost măsurata in conformitate cu o metodă de testare standardși poate fi utilizata pentru compararea unei scule cu altele.

Mai poate fiutilizata pentru o evaluare preliminara a expunerii.

AVERTISMENT

Emisia de vibratai in timpul folosirii effective a sculei. electrice poate diferi de valorile declarate, in functie de modul de utilizezate a sculei.
Identificati măsuri de siguranta ce trebuie luate pentru protejarea operatoruluiși care sunt bazate pe estimarea expunerii, in condiți reale de'utilizare (tinând seama de toate componentele ciclului de'utilizare, cum ar fi timul necesar opririș sculeiși timul de functiònare supplementar la pornirea sculei).

NOTÄ

Ca urmare a programului continuu de cercetare sidezvoltarederulat de HiKOKI, prezentele specificazioni pot fi modificatefarà notificare prealabilita.
