Produkttyp	Akku-Bohrschrauber
Marke	HiKOKI
Modell	DS14DL2
Nennspannung	14,4 V (Li-Ion)
Batterietyp	Lithium-Ionen
Leerlaufdrehzahl	Variabel, 2 mechanische Gänge (niedrig/hoch)
Drehmoment	22 einstellbare Stufen (1-22)
Bohrfutter	Schnellspannfutter (manuelles Spannen)
Stromversorgung	Akku 14,4 V Li-Ion, Ladegerät UC18YRL
Hauptfunktionen	Bohren, Schrauben, Rechts-/Linkslauf, Drehzahlregelung, Drehmomenteinstellung, LED-Beleuchtung
Wartung und Reinigung	Außen mit einem trockenen oder feuchten Tuch reinigen; Kohlebürsten ersetzen (Ref. 999054)
Sicherheit	Überlastschutz, Thermoschutz, automatische Abschaltung, Schaltersperre
Ersatzteile und Reparierbarkeit	Kohlebürsten, Akku, Ladegerät, Zusatzhandgriff, Haken, Bit-Halter
Schallpegel	83 dB(A)
Vibration (Metallbohren)	< 2,5 m/s²
Garantie	Entspricht den nationalen Vorschriften (siehe Zertifikat)

Häufig gestellte Fragen - DS14DL2 HiKOKI

Wie lade ich den Akku des Bohrschraubers DS14DL2?

Setzen Sie den Akku in das Ladegerät UC18YRL ein, das an das Stromnetz angeschlossen ist. Die rote Anzeige leuchtet während des Ladevorgangs und blinkt, wenn der Akku vollständig geladen ist. Wenn der Akku warm ist (nach Gebrauch), lassen Sie ihn vor dem Laden abkühlen.

Wie stelle ich das Drehmoment ein?

Drehen Sie den Drehmoment-Einstellring auf die gewünschte Zahl (1 bis 22). Eine höhere Zahl ergibt ein stärkeres Drehmoment. Zum Bohren stellen Sie den Einstellring auf das Bohrer-Symbol.

Wie ändere ich die Drehzahl?

Verwenden Sie den Gangwahlschalter oben am Gerät. Stellen Sie sicher, dass der Schalter in der Aus-Position ist. Der hohe Gang eignet sich zum Bohren, der niedrige Gang zum Schrauben.

Wie setze ich einen Bohrer in das Bohrfutter ein?

Öffnen Sie das Schnellspannfutter durch Drehen des Rings, setzen Sie den Bohrer ein und ziehen Sie ihn von Hand fest. Überprüfen Sie vor dem Start, ob der Bohrer richtig zentriert ist.

Wie verwende ich die LED-Beleuchtung?

Die LED-Beleuchtung schaltet sich automatisch ein, wenn Sie den Schalter drücken. Sie beleuchtet den Arbeitsbereich für bessere Sicht.

Was tun, wenn der Motor während des Betriebs stoppt?

Lassen Sie sofort den Schalter los und entfernen Sie den Akku. Lassen Sie das Gerät abkühlen. Überprüfen Sie, ob es überlastet ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie ersetze ich die Kohlebürsten?

Entfernen Sie den Akku. Nehmen Sie die Bürstenkappen ab, entnehmen Sie die abgenutzten Bürsten und setzen Sie die neuen (Ref. 999054) ein, wobei Sie den Nagel auf die Kontaktfläche ausrichten. Setzen Sie die Kappen wieder auf.

Warum lädt der Akku nicht?

Überprüfen Sie, ob die Temperatur zwischen 0°C und 50°C liegt. Reinigen Sie die Kontakte. Wenn die Anzeige schnell blinkt, ist möglicherweise der Akku oder das Ladegerät defekt. Wenden Sie sich an ein Service-Center.

Welches Zubehör wird mit dem Bohrschrauber geliefert?

Das Standardzubehör umfasst: Zusatzhandgriff, Haken, Bit-Halter und je nach Kit einen Akku und ein Ladegerät. Siehe Liste auf Seite 153 der Anleitung.

Wie lagere ich das Gerät und den Akku?

Lagern Sie das Gerät an einem trockenen Ort unter 40°C, außerhalb der Reichweite von Kindern. Entfernen Sie den Akku bei längerer Lagerung. Laden Sie den Akku vor einer Lagerung von mehr als 3 Monaten vollständig auf, um seine Leistung zu erhalten.

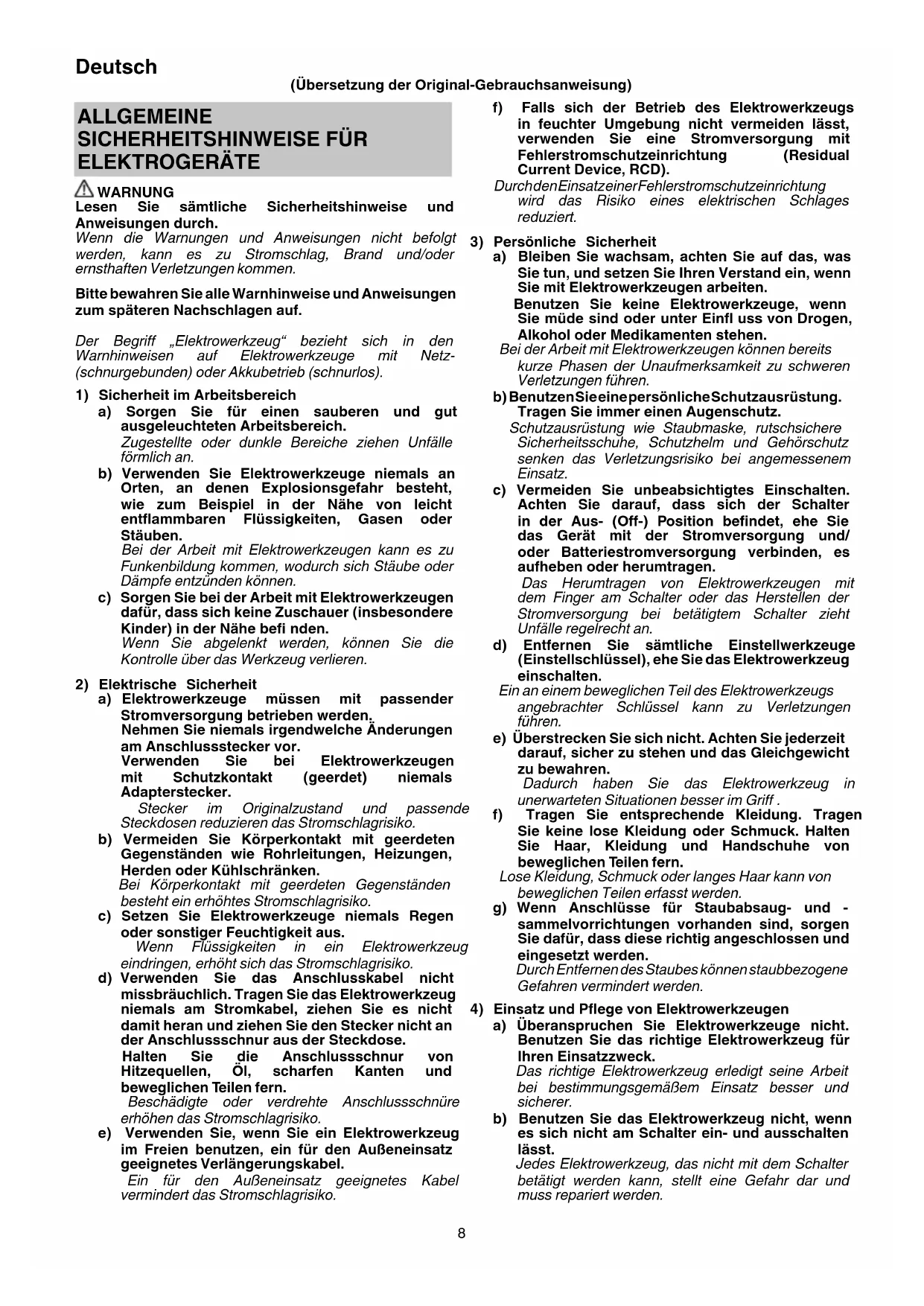

BEDIENUNGSANLEITUNG DS14DL2 HiKOKI

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROGERÄTE

WARNING

Lesen Sie sãmtliche Sicherheitshinweise und Anweisungen durch.

Wenn die Warnungen und Anweisungen nicht befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommt.

Bitte bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen auf.

Der Begriff „Elektrowerkzeug" bezieht sich in den Warnhinweisen auf Elektrowerkzeuge mit Netz-schnurgebunden) oder Akkubetrieb (schnurlos).

1) Sicherheit im Arbeitsbereich

a) Sorgen Sie für einen sauberen und gut ausgeleuchteten Arbeitsbereich.
Zugestellte oder dunkle Bereiche siehen Unfälle fälllich an.
b) Verwenden Sie Elektrowerkzeuge niemals an Orten, an denen Explosionsgefahr besteht, wie zum Beispiel in der Nähe von leicht entflammbaren Flüssigkeiten, Gasen oder Stäuben.

Bei der Arbeit mit Elektrowerkzeugen kann es zu Funktionbildung kommt, wodurch sich Stäube oder Dämpfe entzünden können.

c) Sorgen Sie bei der Arbeit mit Elektrowerkzeugen davon, dass sich keine Zuschauer (insbesondere Kinder) in der Nähe befänden.

Wenn Sie abgelenkt werden, konnen Sie die Kontrolle über das Werkzeug verlieren.

2) Elektrische Sicherheit

a) Elektrowerkzeuge müssen mit passender Stromversorgung betrieben werden. Nehmen Sie niemals irgendwelche Änderungen am Anschlussstecker vor.

Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker.

Stecker im Originalzustand und passende Steckdosen reduzieren das Stromschlagrisiko.

b) Vermeiden Sie Körperkontakt mit geerdeten Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken.

Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöhtes Stromschlagrisiko.

c) Setzen Sie Elektrowerkzeuge niemals Regen oder sonstiger Feuchtigkeit aus.

Wenn Flüssigkeiten in ein Elektrowerkzeug eindringen, erhöht sich das Stromschlagrisiko.

d) Verwenden Sie das Anschlusskabel nicht missbrächlich. Tragen Sie das Elektrowerkzeug niemals am Stromkabel,ziehen Sie es nicht damit hersan undziehen Sie den Stecker nicht an der Anschlusssschnur aus der Steckdose.

Halten Sie die Anschlussschnur von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen fern.

Beschädigte oder verdrechte Anschlusssschnüre erhöhen das Stromschlagrisiko.

e) Verwenden Sie, wenn Sie ein Elektrowerkzeug im Freien benutzten, ein für den AuBeneinsatz geeignetes Verlängerungskabel.

Ein für den AuBeneinsatz geeignetes Kabel verminder das Stromschlagrisiko.

f) Falls sich der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeiden,Lasst, verwenden Sie eine Stromversorgung mit Fehlerstromschutzeinrichtung (Residual Current Device, RCD).

Durchden-EinsatzeinerFehlerstromschutzeinrichtung wird das Risiko eines elektrischen Schlages reduziert.

3) Persönliche Sicherheit

a) Bleiben Sie wachsam, achten Sie auf das, was Sie tun, und setzen Sie ihren Verstand ein, wenn Sie mit Elektrowerkzeugen arbeiten.

Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter Einfl uss von Drogen, Alkohol oder Medikamenten stehen.

Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen.

b) BenutzenSieinepersönlicheSchutzausrüstung. Tragen Sie immer einen Augenschutz.

Schutzausrüstung wie Staubmaske, rutschsichere Sicherheitssschuhe, Schutzhelm und Gehorschutz senken das Verletzungsrisiko bei angemessenem Einsatz.

c) Vermeiden Sie unbeabsichtiges Einsatzen. Achten Sie darauf, dass sich der Schalter in der Aus-(Off-) Position befindet, ehe Sie das Gerät mit der Stromversorgung und/oder Batteriestromversorgung verbinden, es aufheben oder herumtragen.

Das Herumtragen von Elektrowerkzeugen mit dem Finger am Schalter oder das Herstellen der Stromversorgung bei betätigtem Schalterzieht Unfälle regelrecht an.

d) Entfernen Sie sãmtliche Einstellwerkzeuge (Einstellschluss), ehe Sie das Elektrowerkzeug einschalten.

Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen.

e) Überstrecken Sie sich nicht. Achten Sie jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren.

Dadurch haben Sie das Elektrowerkzeug in unerwarteten Situationen better im Griff.

f) Tragen Sie entsprechende Kleidung. Tragen Sie keine lose Kleidung oder Schmuck. Halten Sie Haar, Kleidung und Handschuhe von beweglichen Teilen fern.

Lose Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden.

g) Wenn Anschlüsse für Staubabsaug- und - sammelvorrichtungen vorhanden sind, sorgen Sie dazu, dass diese richtig angeschlossen und eingesetzt werden.

Durch Entfernendes Staubes konnen staubbezogene Gefahren vermindert werden.

4) Einsatz und Pflege von Elektrowerkzeugen

a) Überanspruchen Sie Elektrowerkzeuge nicht. Benutzen Sie das richtige Elektrowerkzeug für ihren Einsatzzweck.

Das richtige Elektrowerkzeug erledigt seine Arbeit bei bestimmungsgemäßem Einsatz better und)sicherer.

b) Benutzen Sie das Elektrowerkzeug nicht, wenn es sich nicht am Schalter ein- und ausschalten lasst.

Jedes Elektrowerkzeug, das nicht mit dem Schalter betätigter werden kann, stellt eine Gefahr dar und muss repariert werden.

c) Stecken Sie den Stecker der Stromversorgung oder Batteriestromversorgung vom Gerätab, ehe Sie Einstellarheiten vornehmen, Zubehörteile tauschen oder das Elektrowerkzeug verstauen. Solche préventiven Sicherheitsmaßnahmen verhindern den unbeabsichtigten Anlauf des Elektrowerkzeugs und die damit verbundenen Gefahren.
d) Lagern Sie nicht benutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern,LANsien Sie nicht zu,dass Personendas Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/oder diesen Anweisungen vertraut sind. Elektrowerkzeuge in ungeschulten Handen sind gefährlich.
e) Halten Sie Elektrowerkzeuge instand. Prufen Sie sie auf Fehlausrichtungen, Leichtigigkeit beweglicher Teile, Beschädigungen von Teilen und auf jegliche andere Zustände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können.

Lassen Sie das Elektrowerkzeug bei Beschädigungen reparieren, ehe Sie es benutzen.

Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung darüberzuführen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Richtig gewartete Schneidwerkzeuge mit scharfen Schneiden bleiben weniger haufi g hangen und sind einfacher zu beherrschen.
g) Benutzen Sie Elektrowerkzeuge, Zubehör, Werkzeugspitzen und Ähnliches in Übereinstimmung mit diesen Anweisungen

• beachten Sie damit die jeweiligen Arbeitsbedingungen und die Art der auszuführenden Arbeiten.

Der Gebrauch des Elektrowerkzeugs für andere als die vorgesehen Anwendungen kann zu gefährlichen Situationen führen.

5) Verwendung und Pflge der Batterie

a) Laden Sie das Gerät nur mit dem vom Hersteller empfohlenen Ladegerät auf.

Ein Ladegerät für einen speziellen Batterietyp kann bei Verwendung mit anderen Batterien zu Brandgefahr führen.

b) Verwenden Sie für das Gerät nur die speziell empfohlenen Batterien.

Eine Verwendung von anderen Batterien kann zu Verletzungen und Bränden führen.

c) Ist die Batterie nicht in Gebrauch, achen Sie darauf, dass sie nicht mit Metallgegenständen, beispielsweise Buroklammern, Munzen, Schlüssel, Nagel, Schrauben oder anderen kleinen Metallgegenständen in Kontakt kommt, da diese Gegenstände einen Kurzschluss der Anschlüsse verursachen konnten.

Ein Kurzschluss der Batterieanschlüsse kann zu Verbrennungen oder Branden führen.

d) Im Falle von missbrächlichen Bedingungen, kann Flüssigkeit aus der Batterie austreten. Vermeiden Sie in thisem Fall jeglichen Kontakt. Sollten Sie dennoch mit der Batteriefl üssigkeit in Berührung kommt, waschen Sie die betroffene Stelle gründlich mit Wasser ab. Ist die Flüssigkeit ins Auge geraten, suchen Sie einen Arzt auf.

Ausgetretene Batterieflüssigkeiten konnen zu Reizungen oder Verbrennungen führen.

6) Service

a) Lassen Sie Elektrowerkzeuge durch qualifizierte Fachkräfte und nur unter Einsatz passender Originalersatzteile warten.

Dies sorgt darauf, dass die Sicherheit des Elektrowerkzeugs nicht beeinträchtigt wird.

VORSICHT

Von Kindern und gebrechlichen Personen fernhalten. Werkzeuge sollen bei Nichtgebrauch außerhalb der Reichweite von Kindern und gebrechlichen Personen aufbewahrt werden.

SICHERHEITSWARNUNGEN FÜR AKKU-BOHRSCHRAUBER / AKKUSCHLAGBOHRSCHRAUBER

1. Tragen Sie beim Schlagbohren einen Ohrenschutz. Aussetzung zu lauten Geräuschen kann zu Gehörverlust führen.

1. Benutzen Sie, falls mit dem Werkzeug mitgeliefert, den/die Hilfsgriff (e).

Ein Verlust der Kontrolle kann zu Körperverletzungen führen.

1. Halten Sie das Elektrowerkzeug bei Arbeiten, bei denen das Schneide- oder Bohrzubehör verborgene Stromleitungen berühren können, nur an den isolierten Griff -Flächen.

Schneide- oder Bohrzubehör, das eine stromführung De Leitung berührt, kann nachte Metallteile des Elektrogerats unter Strom setzen und dem Bediener einen Stromschlag versetzen.

ZUSÄTZLICHESICHERHEITSWARNUNGEN

1. Vergewissern Sie sich, dass die Stelle, an der gebohr werden soll, absolut frei von verborgenen Hindernissen ist, wie u.a. Stromleitungen, Wasser- oder Gasleitungen. Wenn in die oben genannten Hindernisse gebohr wird, kann es zu einem Stromschlag oder zu einem Kurzschluss, zu Gasaustritt, oder zu anderen Gefahren führen, die schwere Unfälle oder Verletzungen verursachen können.
2. Halten Sie das Werkzeug bei der Arbeit unbedingt fest. Wird dies nicht eingehalten, kann es zu Unfallen oder Verletzungen kommt.
3. Sichern Sie das Werkstück. Ein in Klemmvorrichtungen oder einem Schraubstock gehaltenes Werkstück wird sicherer als von Hand gehalten.
4. Vorbereitung und Überprüfung der Arbeitsumgebung. Prufen Sie, ob die Arbeitsumgebung geeignet ist, indem Sie die Vorsichtsmaßnahmen befolgen.
5. Lassen Sie keine Fremdkörper durch das Anschlussloch der Batterie eindringen.
6. Niemals die Batterie und das Ladegerät zerlegen.
7. Niemals die Batterie kurzschreiben. Ein Kurzschreiben der Batterie verursacht hohe Stromstärken und Überhitzung. Das kann zu Verbrennungen und zu Schäden an der Batterie führen.
8. Die Batterie nicht ins Feuer werfen. Sie können damit explodieren.
9. Bringen Sie die Batterie zu dem Geschäft, wo Sie sie gekauft haben, sobald die Lebensdauer der Batterie zur Neige gehen. Die leere Batterie nicht wegwerfen.
10. Schieben Sie keine Gegenstände durch die Belüftungsschlitze des Ladegerats. Wenn Metalobjekte oder entzündliche Gegenstände durch die Belüftungsschlitze des Ladegerats eindringen, kann dies zu elektrischen Schlagen führen oder das Ladegerät beschädigen.

Deutsch

1. Wenn Sie ein Bit in das Schlüssellose Bohrfutter einstecken,ziehen Sie die Manschette entsprechend fest an.Wenn die Manschette nicht fest angezogen ist, kann das Bit rutschen oder herausfallen und Verletzungen verursachen.
2. Überzeugen Sie sich vor dem Ändern der Drehgeschwindigkeit mit dem Schiebeknopf, dass der Schalter auf Aus ist. Wird die Geschwindigkeit bei drehendem Motor geändert, beschädigt dies das Getriebe.
3. Die Kupplungsskala lasst sich nicht zwischen den Zahlen "1, 3, 5... 22" oder den Punkten einstellen. Benutzen Sie das Gerät nicht, wenn die Kupplungsskala zwischen "22" und der Linie in der Mitte der Bohrmarke liegt. Dadurch konnte ein Schaden verursacht werden.
4. Immer diesen Gerät im Uhrzeigersinn betätigten, wenn es als Schlagbohrer gebraucht wird.
5. Lassen Sie das Gerät nach einer Dauerarbeit ruhen.
6. Die Motordrehung kann blockiert werden und aussetzen, während das Gerät als Bohrer benutzt wird. Achten Sie beim Beteiben des Bohrers darauf, den Motor nicht zu blockieren.
7. Schalten Siesofar den Strom aus, wenn der Motor blockiert ist. Wenn der Motor langere Zeit blockiert ist, können der Motor oder die Batterie durchbrennen.
8. Die Verwendung der Batterie bei Kälte (unter 0^ C) kann manchmal zu einem schwächeren Anzugsdrehmoment und zu einer geringeren Arbeitsleistung führen. Das ist jedoch ein vorübergehendes Phenomen, das Werkzeug arbeitet wieder normal, sobald sich die Batterie erwärmt.
9. Montieren Sie den Haken sicher. Wenn der Haken nicht sicher montiert ist, kann das beim Gebrauch zu Verletzungen führen.
10. Blichen Sie nicht direkt in das Licht. Das konnte zu Augenverletzungen führen.
11. Verstauen Sie das Bit an der angegebenen Stelle des Werkzeugs. Wenn das Werkzeug mit unsachgemäß verstautem Bit verwendet wird, kann das Bit herunterfallen und eine Körperverletzung verursichen.
12. Verstauen Sie keine Bits, die eine andere Länge, Breite oder Abmessung als das im STANDARDZUBEHÖR enthaltene Zusammenbit (65 mm lang) haben.

Das Bit kann herunterfallen und eine Körperverletzung verursachen.

WARNING ZUM LITHIUM-IONENAKKU

Um die Lebensdauer des Lithium-lonen-Akkus zu verlangern, ist dieser mit einer Schutzfungtion zum Stoppen der Leistungsabgabe ausgestellt.

In den unten beschreibenben Fällen 1 bis 3 kann bei der Benutzung these Produkte der Motor abschalten, selbst wenn Sie den Schalter drucken. Dies ist kein Defekt sondern das Resultat der Schutzfunktion.

1. Wenn die verbleibende Akkuleistung nicht mehr ausreicht, schaltet der Motor ab.
   Laden Sie in einem solchen Fall den Akku umgehend auf.
2. Wenn das Werkzeug überlastet ist, kann es zum Abschalten des Motors kommt. Lassen Sie in dieser Fall den Schalter des Werkzeugs los und beseitigen Sie die Ursache der Überlastung. Danach können Sie das Werkzeug wieder verwenden.
3. Kommt es während des Betriebs zu einer Überhitzung der Batterie, wird das Gerät unter Umständen angehalten.

Unterbrechen Sie in thisem Fall ihre Arbeit und{lassen Sie die Batterie abkühlen. Danach konnen Sie das Werkzeug wieder verwenden.

Bitte beachten Sie die folgenden Warnhinweise.

WARNING

Zur Vermeidung eines Auslaufens der Batterie, Erwärung, Rauchentwicklung, Explosionen und vorzeitiger Zündung beachten Sieitte die folgenden Vorsichtsmaßnahmen.

1. Stellen Sie sicher, dass sich keine Späne und Staub auf der Batterie ansmeln.
2. Stellen Sie während der Arbeit bisher, dass keine Späne und Staub auf die Batterie fallen.
   Stellen Sie sicher, dass sich Staub und Späne, die während der Bearbeitung auf das Elektrowerkzeug fallen, nicht auf der Batterie ansammeln.
   Lagern Sie ungebrauchte Batterien nicht an Plätzen, an denen Staub oder Späne anfallen.
   Vor dem Einlagern einer Batterie sindSAMtlicher Staub und Spane zu entfernen. Weiterhin ist zu berücksichtigen, dass die Batterie nicht zusammen mit Metalteilen (Schrauben, Nagel, usw.) gelagert werden darf.
3. Achten Sie darauf, dass die Batterie nicht durch einen spitzen Gegenstand, beispielsweise einen Nagel, beschädigt wird. Vermeiden Sie Schläge mit dem Hammer. Treten Sie nicht gegen die Batterie, werfen Sie diese nicht, und vermeiden Sie schwere Stöbe.
4. Beschädigte oder verformte Batterien dürfen nicht weiter verwendet werden.
5. Achten Sie auf den richtigen Anschluss der Pole.
6. SchlieBen Sie die Batterie nicht direkt an Stromsteckdosen oder Zigarettenanzünder im Auto an.
7. Verwenden Sie die Batterie nur für den angegebenen Zweck.
8. Falls die Batterie nach Verstreichen der angegebenen Ladezeit nicht vollständig aufgeladen ist, brechen Sie den Ladevorgang unverzüglich ab.
9. Vermeiden Sie hohe Temperatures und hohen Druck, wie er beispielsweise in der Mikrowelle, einem Trockner, oder einem Hochdruckbehalter auftritt.
10. Halten Sie die Batterie sofort von offenen Flammen fern, wenn Sie ein Leck oder üblen Geruch feststellen.
11. Vermeiden Sie eine Verwendung an Orten, an denen starke staatische Elektrizität erzeugt wird.
12. Werden ein Leck, über Geruch, Erwärung, Verfährungen, Verformungen oder sonstige Anomalitäten während der Verwendung, des Aufladens oder der Lagerung festgestellt, entfern den Sie die Batterie unverzüglich vom Werkzeug oder vom Ladegerät und beenden Sie die Verwendung.

VORSICHT

1. Tritt die auslaufende Flüssigkeit in Kontakt mit ihren Augen, reiben Sie diese nicht, sondern waschen Sie sie mit sauberem Leitungswasser gut aus unduchen Sie unverzüglich einen Arzt auf.
   Ohne sachgemäß Behandlung konnen Augenverletzungen auftreten.
2. Wenn die ausgelaufene Flüssigkeit auf Haut oder Kleidung trifft, waschen Sie diese unverzüglich mit sauberem Wasser ab.
   Esbesteht dieGefahr von Hautreizungen.
3. Beim Auftreten von Rost, üblem Geruch, Erwärung, Verfarbungen, Verformungen oder sonstigen Anomalitäten während der ersten Verwendung der Batterie, ist diese nicht weiter zu verwenden. Bringen Sie die Batterie zum Handler oder Verkauf zurück.

SYMBOL

WARNING

Die folgenden Symbole werden für diese Maschine verwendet. Achten Sie darauf, diese vor der Verwendung zu verstehen.

	DS14DL2 / DS18DL2: Akku-Bohrschrauber DV14DL2 / DV18DL2: Akku-Schlagbohrschrauber
	Lesen Sie sámttliche Sicherheitshinweise und Anweisungen durch.
	Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.
V Nennspannung
n0	Leerlaufdrehzahl
Bpm Schlagzahl
Ls Niedrige Drehzahl
Hs Hohe Drehzahl
	Ziegel
	Holz
	Metall
	Bleischschraube
	Holzscheure
	Fassungskraft des Bohrfutters
kg	Gewicht
	Bohren
	Schlagbohren
	Einschalten ON
	Ausschalten OFF
	Trennen Sie die Batterie ab
	Drehzahländern - Hohe Drehzahl
	Drehzahländern - Niedrige Drehzahl
	Drehung im Uhrzeigersinn
	Drehung gegen den Uhrzeigersinn

STANDARDZUBEHÖR

Zusätzlich zum Hauptgerät (1 Gerät) enthalt die Packung die auf Seite 153 aufgelisteten Zubehöre.

Das Standardzubehör kann ohne vorherige

Bekanntmachung jederzeit geändert werden.

VERWENDUNG

Ein- und Herausschrauben von Blechschauben, Holzschauben, Schneidschauben usw.
O Bohren von verschiedenen Metallen
O Bohren von verschiedenen Holzarten

O Bohren von Ziegel, Beton usw.
Ein- und Herausschrauben von Blechschauben, Holzschauben, Schneidschauben usw.
O Bohren von verschiedenen Metallen
O Bohren von verschiedenen Holzarten

TECHNISCHE DATEN

Die technischen Daten dieser Maschine sind in der Tabelle auf Seite 153 aufgelistet.

HINWEIS

Aufgrund des ständigen Forschungs- und Entwicklungprogramms von HiKOKI sind Änderungen der hier gemachteten technischen Angaben vorbehalten.

LADEN

Vor Gebrauch des Elektrowerkzeugs den Akkumulator wie folgt laden.

1. Den Netzstecker des Ladegerats in eine Steckdose einstecken.

Wenn Sie den Stecker des Ladegerats in eine Steckdose stecken, blinkt die Ladestar-Lampe rot auf (in 1-Sekunde-Intervallen).

1. Legen Sie die Batterie in das Ladegerät ein.

Fügen Sie den Akku fest in das Ladegerät ein, bis er mit der Unterseite des Ladegerats verbunden ist. Überprüfen Sie darauf die Polaritäten.

ACHTUNG

Wenn die Batterien verkehrt herum eingelegt werden, wird nicht nur Laden unwilling, sondern es kann auch zu Problemen wie Verformung der Ladeklemmen kommt.

3. Laden

Beim Einlagen einer Batterie in das Ladegerät leuchtet die Ladestate-Lampe kontinuierlich in rot auf.

Wenn die Batterie wieder voll aufgeladen ist, blinkt die Ladestatus-Lampe rot (in 1-Sekunde-Intervallen). (Siehe Tabelle 1)

Lampenanzeige

Die Anzeigen der Kontrollampe entsprechend dem Zustand des Ladegerates oder des Akkus sind in Tabelle 1 angegeben.

Tabelle 1

Anzeigen der Kontrollampe
Ladestatus Lampe (rot)	Vor dem Laden	Blinkt	Leuchtet 0,5 Sekunden lang. Erlischt 0,5 Sekunden lang. (Aus für 0,5 Sekunden)
	Beim Laden Leuchtet		Leuchtet beständig
	Laden abgeschlossen	Blinkt	Leuchtet 0,5 Sekunden lang. Erlischt 0,5 Sekunden lang. (Aus für 0,5 Sekunden)
	Laden nicht möglich	Flackert	Leuchtet 0,1 Sekunden lang. Erlischt 0,1 Sekunden lang. (Aus für 0,1 Sekunden)	Betriebsstörung im Akku oder im Ladegerät
Überhitzungslampe (grün)	Wegen Überhitzung angehalten	Leuchtet	Leuchtet beständig	Akku überhützt. Laden nicht möglich (Ladevorgang wird nach Abkühlen des Akkus gestartet).

• Bezüglich der Temperaturen und der Ladezeit des Akkus.

Die Temperaturen und die Ladezeit sind in Tabelle 2 angegeben.

Tabelle 2

Ladegerät Akku		UC18YRL
Ladespannung V 7,2 V - 18 V
Gewicht kg 0,6
Akkutyp Ni-Cd Ni-MH Li-ion
Temperaturen, bei denen der Akku geladen werden kann		-5°C - 55°C	-5°C - 50°C	0°C - 50°C
Ladezeit für Akkuleistung, ungebähr (bei 20°C)
1,2 - 1,5 Ah	min.	20
2,0 Ah	min.	30
3,0 Ah	min.	45
4,0 Ah	min.	60
Anzahl an Akkuzellen 6 - 15 8 - 15 4 - 10

HINWEIS

Die Aufladezeit kann je nach Umgebungstemperatur und Spannung der Stromquelle unterschied sein.

1. Den Netzstecker des Ladegerats aus der Steckdoseziehen.
2. Halten Sie das Ladegerät fest undziehen Sie die Batterie Heraus.

HINWEIS

Ziehen Sie den Akku nach Benutzung des Ladegerats unbedingt aus thisem hereus und bewahren Sie him dann auf.

VORSICHT

O Wenn die Batterie geladen wird, während sie heißt ist, weil sie länger Zeit direkter Sonneneinstrahlung ausgesetzt oder eben erst in Gebrauch war, leuchtet die Überhitzungslampe des Aufladegerats grün auf. Lassen Sie in einem solchen Fall zuerst die Batterie abkühlen und beginnen Sie dann mit dem Aufladen.
- Wenn die Lampe für den Ladestatus rot leuchtet (in 0,2-Sekunden-Intervallen), prüfen Sie, ob sich Fremdkörper in der Öffnung der Batterieladevorrichtung befinden, und entfern Sie diese. Wenn keine Fremdkörper vorhanden sind, liegt wahrscheinlich eine Fehlfunktion bei der Batterie oder beim Ladegerät vor. Die Teile vom autorisierten Kundendienst prüfen halten.

○ Da der eingebaute Mikrocomputer etwa 3 Sekunden braucht, um zu bestätigten, dass die Batterie, die mit dem Ladegerät geladen wurde, Herausgenommen wurde, mindestens 3 Sekunden warten, bevor Sie sie wieder einlagen, um den Ladevorgang fortzusetzen. Wird die Batterie innerhalb von 3 Sekunden wieder eingelegt, kann es sein, dass sie nicht richtig aufgeladen wird.

MONTAGE UND BETRIEB

Aktion Abbildung Seite
Herausnehmen und Einlagen des Akkus	1 154
Laden 2 154
Installieren / Entfernen des seitlichen Griff s	3 154
Festziehen Drehmomentjustierung	4 154
Auswahlen der Bohrstellung 5 154
Auswahlen der Schlagbohrstellung	6 154
Ändern der Drehzahl 7 155
Entfernen und Anbringen des Hakens	8 155
Verwendung des Bithalters 9 155
Benutzung des LED-Lichts 10 155
Einsetzen des Bits 11 155
Umkehrn der Drehrichtung 12 155
Betätigten des Schalters	13 156
Prüfen und Ersetzen der Kohlebürste	14 156
Auswahl von Zubehören	—	157

WARTUNG UND INSPEKTION

1. Inspektion des Werkzeugs

Da die Benutzung eines stumpfen Werkzeugs die Effizienz mindern und möglicherweise zu Fehlfunktionen des Motors führen kann, muss das Werkzeug geschärft oder ersetzt werden, sobald eine Abnutzung bemerkt wird.

2. Inspektion der Befestigungsschrauben

Inspizieren Sie regelmäßige alle Befestigungsschrauben und stellen Sie sicher, dass sie richtig festgezogen sind. Sollte eine der Schrauben locker werden, ziehen Sie sie sofort wieder fest an. Falls dies nicht getan wird, konnte das zu ernsthaften Gefahren führen.

3. Wartung des Motors

Die Wicklung des Motors ist das "Herzstück" des Elektrowerkzeugs. Wenden Sie die gebotene Sorgfalt auf, um sicherzustellen, dass die Wicklung nicht beschädigt und/oder mit Öl oder Wasser benetzt wird.

4. Inspektion der Kohlebürsten (Abb. 14)

Im Motor sind Kohlebürsten verwendet, die Verbrauchsteile sind. Da übermöig abgenutzte Kohlebürsten Motorstörungen verursachen können, ersetzen Sie die Kohlebürsten durch neue, wenn sie bis zur „Verschleißgrenze" oder in deren Höhe abgenutzt worden sind. Darüber hinaus mussen die Kohlebürsten immer sauber gehalten werden und müssen sich in der Halterung frei bewegen können.

HINWEIS

Beim Ersetzen der Kohlebürste durch eine neue, unbedingt eine HiKOKI-Kohlebürste mit der Artikelnummer 999054 verwenden.

5. Austausch einer Kohlebürste

Die Kohlebürste nach Abnehmen der Bürstenkappe entfern, indem Sie die Krempe der Kohlebürste mit einem flachen Schraubenzieher o.ä. erfassen.

Beim Installieren der Kohlebürste die Richtung so wahlen, dass die Klaue 6 der Kohlebürste mit der Kontaktfläche 6 an der AuBenseite des Bürstenrohrs übereinstimmt. Schieben Sie sie dann mit einem Finger hinein. Zuletzt die Bürstenkappe installieren.

VORSICHT

Stellen Sie unbedingt sichere, dass die Klaue der Kohlebürste in den Kontakteil außerhalb des Bürstenrohrs eingeschoben wird. (Sie können eine beliebige der beiden gelieferten Klauen einschieben.) Vorsicht ist erforderlich, da Fehler bei dieser Tätigkeit zu einer verformten Klaue der Kohlebürste und früherzeitigen Motorstörungen führen können.

6. AuBenreinigung

Wenn der Bohrschrauber schmutzig ist, mit einem weichen trockenen Tuch oder einem mit Seifenwasser befeuchteten Tuch abwischen. Kein Chlorlösungsmittel, Benzin oder Farbenverdūnner verwenden, da diese Kunststoffe aufweichen.

7. Lagerung

Den Bohrschrauber bei einer Temperatur von unter 40^ C und außerhalb der Reichweite von Kindern lagern.

HINWEIS

Vergewissern Sie sich, dass die Batterie nach einer längeren Lagerung (3 Monate oder mehr) voll aufgeladen ist. Eine Batterie mit geringerer Kapazität könnte sich nach längerer Lagerung eventuell nicht mehr aufladen halten.

HINWEIS

Aufbewahren von Lithiumionenbatterien

Vergewissern Sie sich, dass die Lithiumionenbatterien voll aufgeladen sind, bevor Sie sie lagern.

Das Lager der Akkus über langere Zeit mit einem niedrigen Ladestand kann zu einer Leistungsminderung führen, welche die Nutzungszeit der Akkus deutlich verkurzt oder mit sich bringt, dass die Akkus keine Ladung mehr halten konnen.

1. Eine deutliche Verkürzung der Nutzungszeit kann jeder durch wiederholtes Aufladen und zwei- bis fünfmaliges Benutzten der Akkus wieder behoben werden.

Sollte die NutzungszeitTOTZwiederholtem Aufladen und Benutzung extrem kurz sein, betrachten Sie die Akkus als tot und kaufen Siene neue Akkus.

VORSICHT

Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden.

Wichtiger Hinweis zu den Batterien für Akku-Geräte von HiKOKI

Verwenden Sie immer unsere angegebenen Originalbatterien. Wir können die Sicherheit und die Leistung unseres Akku-Gerätes nicht gewährleisten, wenn andere als die von uns angegebenen Batterien verwendet werden, oder wenn die Batterie zerlegt und verändert wird (etwa durch Zerlegen und Ersetzen von Zellen oder andereninnen gelegengen Teilen).

GARANTIE

Auf HiKOKI-Elektrowerkzeuge gewähren wir eine Garantie unter Zugrundelegung der jeweils geltenden gesetzlichen und landesspezifischen Bedingungen. Dieses Garantie erstreckt sich nicht auf Schäden, die auf Missbrauch, bestimmungswidrigen Einsatz oder normalen Verschleiß zurückzuführen sind. Im Schadensfall senden Sie das nicht zerlegte Elektrowerkzeug zusammen mit dem GARANTIESCHEIN, den Sie am Ende dieser Bedienungsanleitung finden, an ein von HiKOKI autorisiertes Servicezentrum.

Information über Betriebslarm und Vibration

Die gemessenen Werte wurden entsprechend EN60745 bestimmt und in Übereinstimmung mit ISO 4871 ausgewiesen.

Gemessener A-gewichteter Schallpegel:

83 dB (A) (DS14DL2)

85 dB (A) (DS18DL2)

93 dB (A) (DV14DL2)

96 dB (A) (DV18DL2)

Gemessener A-gewichteter Schalldruck:

72 dB (A) (DS14DL2)

74 dB (A) (DS18DL2)

82 dB (A) (DV14DL2)

85 dB (A) (DV18DL2)

Messunsicherheit K: 3 dB (A).

Gehorschutz tragen.

Gesamtvibrationswerte (3-Achsen-Vektorsumme), bestimmt gemäß EN60745.

Schlagbohren in Beton:

Vibrationsemissionswert a_h ID = 12,4m / s^2 (DV14DL2)

12,5 m/s² (DV18DL2)

Messunsicherheit K = 1,8m / s^2

Bohren in Metall:

Vibrationsemissionswert a_h D < 2,5m / s^2

Messunsicherheit K = 1,5m / s^2

Der angegebene Vibrationsgesamtwert wurde nach einer Standardtestmethode gemessen und kann zum Vergleich zwischen verschiedenen Werkzeugen dieren.

Er kann auch für eine Vorbeurteilung der Aussetzung verwendet werden.

WARNING

Der Vibrationsemissionswert während der tatsächlichen Benutzung des Elektrowerkzeugs kann von dem deklarierten Gesamtwert abweichen, abhängig davon, wie das Werkzeug verwendet wird.

O Legen Sie Sicherheitsmaßnahmen zum Schutz des Bedieners fest, die auf einer Expositionseinschätzung unter den tatsächlichen Benutzungsbedingungen berufen (unter Berücksichtigung aller Bereiche des Betriebszyklus, darunter kein der Triggerzeit auch die Zeiten, in denen das Werkzeug ausgeschaltet ist oder im Leerlaufbetrieb lauft).

HINWEIS

Aufgrund des ständigen Forschungs- und Entwicklungsprogramms von HiKOKI sind Änderungen der hier gemachten technischen Angaben vorbehalten.

AVERTISSEMENTS DE SECURITE GENÉRAUX POUR L'OUTIL

AVERTISSEMENT

2) Elektrische verilgheit

Hikoki Power Tools Deutschland GmbH

Hikoki Power Tools Österreich GmbH

IndustrieZentrum NO-Sud, StraBe 7, Obj. 58/A6 2355

Wiener Neudorf, Austria

Tel: [phone]

Fax: [phone]

URL: http://www.hikoki-powertools.at

Hikoki Power Tools Finland Oy

Tupalankatu 9, 15680 Lahti, Finland

Tel: [phone]

Fax: [phone]

URL: http://www.hikoki-powertools.fi

Hikoki Power Tools Hungary Kft.

1106 Bogancsvirag u.5-7, Budapest, Hungary

Tel: [phone]

Fax: [phone]

URL: http://www.hikoki-powertools.hu

Hikoki Power Tools Polska Sp. z o. o.

Tel: [phone]

Fax: [phone]

URL: http://www.hikoki-powertools.ro

English Nederlands
EC DECLARATION OF CONFORMITY We declare under our sole responsibility that Cordless Driver Drill / Cordless Impact Driver Drill, identified by type and specific identification code *1), is in conformity with all relevant requirements of the directives *2) and standards *3). Technical file at *4) - See below. The European Standard Manager at the representative office in Europe is authorized to compile the technical file. The declaration is applicable to the product affx xed CE marking.
Deutsch Espanol
EG-KONFORMITÄTSERKLÄRUNG Wir erklaren in alleiniger Verantwortung, dass der durch den Typ und den spezifischen Identifizierungskode *1) identificierte Akku-Bohrschrauber/Akku-Schlagbohrschrauber allen einschlädigen Bestimmungen der Richlinien *2) und Normen *3) entspricht. Technische Unterlagen unter *4) - Siehe oben. Die Leitung der representativen Behörde für europäische Normen und Richlinien ist berechtigt, die technischen Unterlagen zusammenzustellen. Die Erläufigkeit gilt für die an dem Produkt angebrachte CE-Kennzeichnung.
Français Portugues
DECLARATION DE CONFORMITE CE Nous déclarons sous notre entière responsabilité que la perceuse-visseuse à batterie/visseuse/perceuse percussion à batterie, identifiée par le type et le code d'identification spécifique *1) est en conformité avec toutes des exigences applicables des directives *2) et des normes *3). Dossier technique en *4) - Voir ci-dessous. Le Gestionnaire des normes européennes du bureau de représentation en Europe est autorisé à constituer le dossier technique. Cette déclaration s'applique aux produits désignés CE.
Italiano Sverkska
DICHiarAZIONE DI CONFORMITÀ CE Dichiariamo sulla notre esclusiva responsabilità che il trapano-avvitatore a batteria/trapano avvitatore a percussiona a batteria, identificato dal tipo e dal codice identificativo specifico *1), è conforme a tutti i requisiti delle direttive *2) e degli standard *3). Documentazione专业技术e presso *4) - Vedere quello. Il gestore delle norme europee presso l'ufficio di rappresentanza in Europa è autorizzato a compilare il fascicolo technique. La dichiarazione è applicabile ai prodotti cui sono applicati i marchi CE.
*1) DS18DL2 C344205R *2) 2006/42/EC, 2014/30/EU, 2014/35/EU, 2011/65/EU *3) EN60745-1:2009+A11:2010 EN60745-2-1:2010 EN60745-2-2:2010 EN60335-1:2012+A11:2014 EN60335-2-29:2004+A2:2010 EN55014-1:2006+A1:2009+A2:2011 EN55014-2:1997+A1:2001+A2:2008
*4) Representative offi ce in Europe Hikoki Power Tools Deutschland GmbH Siemensring 34, 47877 Willich, Germany Head offi ce in Japan Koki Holdings Co., Ltd. Shinagawa Intercity Tower A, 15-1, Konan 2-chome, Minato-ku, Tokyo, Japan
Dansk PolskiEF-OVERENSSTEMMELSESERKLÄRINGVi erklærer os fulstændige ansvarlige for, at batteri boremaskinen/ batteri slagboremskinen, identifizieret ved type og speficifik identifikationskode *1), er i overensstammelse med alle relevante krav i direktivere *2) og standarderne *3). Teknik fil i *4)- Se nedenfor. Lederen at europësiske standarder på representationskontoret i Europa er bemyndiget til at kompilere den tekniske fi I. Erklæringen gælderprodukter, der er mæket med CE.	DEKLARACJA ZGODNOSCI Z WE Oswiadczamy na wlasna wylączna odpowiedzialnosć, ze Wiertarko-wkrætarka akumulatorowa/Wiertarko-wkrætarka udarowa akumulatorowa podanego typu i oznaczona unikalnym kodem identifikacynjm *1) jest zgodna z wszystymi wsiawymi wymogami dyrektyw *2) i norm '3). Dokumentacja techniczna w *4)- Patrz poniżej. Menedzer Norm Europejskích przemstawcielstwa firmy w Europie jest upoważniory do sporzadzania dokumentacja technicznej. Niniejsza deklaracja ma zastosowanie do produktu opatrzonego znakiem CE.
Norsk MagyarEF'S ERKLÄRING OM OVERENSSTEMMELSEVi erklærer pe eget anr at Batteridrevet skruftrekker/boremaskin/Batteridrevet slagskrutrekner, identifiziert ette type og speşifik identifikasjonskode *1), er i samsvar med alle relevante krav i direktiver *2) og standarder *3). Teknik fil under *4)- Se ndenfor.Styrlen er for europeiske standarder ved representantkontoret i Europa er autorisert til à kompliere den tekniske fi len.Erklæringen gjelder for CE-merket på produit.	EK MEGFEELELOSESIGNYILATKOZAT A kizárolagos felelosségunkre kijelentjuk, hogy az Akkus furo-csavarozó / Akkus üyte furo-csavarozó, mely tipus és egyedi azonosító kód *1) alapán azonositott, megfelel az irányelvek vonatkozko kovetelmenyeinek *2) és szabványainak *3). Mûszaki fajl a *4)- Lásal alább.AZ EU képVICEleti iroda europá szabványügyi menedzsere jogosult a mûszaki dokumentácio összeällàtsära.Jelen nyilatkozat a termeken felttuntetét CE jelzésre vonatkozik.
Suomi ČěstihaEY-ILMOITUS YHDENMUKAISUUDESTA Vakuutamme yksinomaisella vastuillamme, étta akkutoiminen ruuainpora / akkuotoinen isekvä ruvunväännin, joka identificiadoan typin je erityisen tunnistuskodin *1) perustella, on kaikklen direktivien *2) ja standardien *3) asiaankuuluvien vaatimusten mukainen. Tekniken tiedosto kohdassa *4)- katso alto.Eurooppalaisten standardien hallintaelin Europeanan edustustossa on valtuettetu kokoamaan teknisen tiedoston.Imloitus on sovellettavissa tuotteeneen kiinnitettyyn CE-merkintään.	PROHLÁSENÍ O SHODES ES Prohlăsujeme na svou výhradni zodpovédnost, ze Akkus vrtaci sroubovák/Akku rázovy utahovák, identifikované podle typu a specifikné identifikacnico kód *1), jsou v souladu se všemi příslúsnými požadavky smérnic *2) a norem *3). Technicky soubor *4)- viz nizé.K sestaveni technické dokumentace je oprávně manazer pro evropské standardy v evropském obchodním zastupeni. Toto prohlăseni plati pro vyrobek označéný značkou CE.
EλληνικάΤürkçeEK έΔΗΟΣΗ ENAPMONIΞMOY Λλλύνουμε με απολλαιτίκι μας ευθυγή στι Τραπανοκατοσόβεμιταρίας / Kρουσικό δραπανοκατοσόβεμιταρίας, το στούτο προσδισίειται στο τοῦ τοῦ καί εδικό avayvωριστόκωδικό των Μόθημεν *2) κατσα σταετικα προτιμα'3). Teχύνικο Δρεχοι στο *4)- Δείτε ταρακάτω. O Διαχεριστές Eupματικώνπροτιμιν στο γραδείο εκπροδιμημός στινην Eupμωνι ενλει Εξουσιοδιπμενός γία τη Μουνταζη τοῦ τεχύνικου φακέλου. H δηλωμη σχύμι μόνο γία to προίνουν ποῦ ενλι Μόθημενη σπμανον CE.
*1) DS18DL2 C344205R*2) 2006/42/EC, 2014/30/EU, 2014/35/EU, 2011/65/EU*3) EN60745-1:2009+A11:2010EN60745-2-1:2010EN60745-2-2:2010EN60335-1:2012+A11:2014EN60335-2-29:2004+A2:2010EN55014-1:2006+A1:2009+A2:2011EN55014-2:1997+A1:2001+A2:2008	AT UYGUNLUK BEYANJI Tip ve özel tanim koduya *1) tanimi Akūli Vidalama Matkap/Akūli Darbeli Vidalama Matkābi'nin direktifilerin *2) ve standartlarn *3) tüm ilgili gereksiimeinerine uygūn oldugūnu tamamen kändi sorumluluğūmuz altinda bayan erider. Teknik dosya *4)dédir - Asagya bakin. Avrupa'daki temsilclik ofisindeki Avrupa Standartlan Yöneticisi, teknik dosyayi derlemek icin yeltikendiirilmistr. Bayan, uzerinde CE işareti bulunan urünler icin geleçirdir.
*4) Representative office in EuropeHikoki Power Tools Deutschland GmbH Siemensring 34, 47877 Willich, GermanyHead office in JapanKoki Holdings Co., Ltd.Shinagawa Intercity Tower A, 15-1, Konan 2-chome,Minato-ku, Tokyo, Japan	29. 6. 2018 Naoto Yamashiro European Standard Manager European Standard Manager29. 6. 2018 a. Nakagawa
Română Srpski
DECLARATIE DE CONFORMITATE CE Declarărn pe propria raspundere că Masina de găuruit și insurubat cu acumulator/Masina de insurubat și găuruit cu percutie cu accumulator, identificată dupa típul codul de identificare specifici *1), este în conformitate cu toate cerintele relevante ale directivelor *2) și ale standardelor *3). Fisier tehnici la *4)- Vezi mai jos. Managerul standardelor europene de la biroul representantei din Europa este autorizat și intocmească dosarul tehnic. Declaratața se referă la produsul pe care este aplicat semnul CE.	EZ DEKLARACIJA O USAGLASENOSTI Pod punom odgovronoșcu izjavlujemo da je Akumulatorska bușilica- odvjvăc/Akumulatorska udarna bușilica-odvjvac, identifikovana prema tipu i specificiorn identifikacionom kody *1), u skladu sa svim relevantnim zahtevima direktiva *2) i standardima *3). Tehnička datoteka pod *4)- Pogledajte dole. Direktor za evropske predistevidi prepațuri predstavniștva eu Evropi je odgovoran za sastavljanje tehnice dokumentaciè. Deklaracija je primenjiva na proizvod na koji je stavljena CE oznaka.
Slovenšćina Hrvatski
ES IZJAVA O SKLADNOSTI Na lastno odgovrolost ozjavljamo, da je Akumulatorski udarni vrtalnik / Akumulatorski udarni vjáčnik vrtalnik, oznacen z vrsto in posebno identifikacijski kodo *1), v skladu z vsemi ustrezni ima zhatevami direktiv *2) in standardov *3). Tehnična Dokumentacija pod *4)- gleje spodaj. Upravitelj evropskih standardov na prestavništu v Evropi je pooblašeni za prapravo tehnîne documentsce. Deklaracija je označena na izdelku s pritrijeno oznako CE.	EZ IZJAVA O SUKLADNOSTI Izjavlujemo pod vlastitom odgovronoșcu da je Bežicna bušilica / Bežicna udarna bušilica, identificrana prema vrsti i posebnom identifikacijskom pod kody *1), u skladu sa svim relevantnim zahtjevima direktiva *2) i standarda *3). Tehnička dokumentacija na *4)- Vidi dolje. Menadžer ze europske standarde u europskom predstavništu vtrtke ovlašten je za sastvlantjen tehnîne documentsce. Izjava se primjenjupe na proizvod na kojem je stavljena CE oznaka.
Slovenčina Ukrainchuk
ES VYHLÁSENIE O ZHODE Týmto vyhlasujeme na vlastnu zo:dopednosf, Že vyrobok Aku vftaci skruktovač/Aku razovy skruktovač, identifikovany podla typu a Specifického identifikacenoho kódu *1) je v zhode so všetkymi prislusnými poziadavaki smernic *2) a noriem *3). Technický subor v *4)- Pozrile nižsèk. Manajér euróspotskychori na nestupujúcom ïrade v Europe má opravelnie na dostavovanie technickéj dokumentáce. Toto vyhlásesenie sa vzháuhuje na vyrobok oznachený značkou CE.	DEHJIAPAUIA BIDIOBIDHOCTI EC Mn 3a8b8m0 πid nâsu BHKINOCHU BIDIOBIDALNICTB, ΣO Ankhymylantoprhin wуруноветr / Ankhymylantoprhin ударний wуруноветr, BIV3aHauENI 3A TINOM T A YHINALBIM IDENTHIDKIAUHIM KODOM *1), BIDIOBIDAAE BCIM BIDIOBIDHM BIMORAM DIPEKTHIB *2) ta STANDAPIR *3). TechinHNA DOKUMENTAQU HA *4)- ДИВ. HIXKHE. BIDIOBIDALNII 3A DOTPIMAHN CBOPENECSKHN CTANDAPIR y pírepctabHHNTBVI B CBPONI yOBNOBAHENH 3AZOBHNOBATN TECHHNUH nacnopt. LЯ.Dečlappaί dičsna chio BOPOB6y, MAPKOBANHO CE.
Бългагски Ручский	DEHJIAPAUIA COOTBETCTBIA EC Мы с палов OTBETCTBEHOCHTBIO 3a8b8m,ЧТо anKHUMЛТВОРь_H шуруноветr / anKHUMЛТВОТНБУДAPНБ YUAPYNOBET, пдентницу руевиму ПО TINY N COOTBETCTBYOUCEMY ндентницу руевиму ПО TINY N COOTBETCTBYOUCEMY ндentedhiцу руевиму ПО TINY N COOTBETCTBYOUCEMY псебовиму дуретиму *2) и стандларов *3). Techinческая DOKUMENTAQU B*4)- SM. Исту. Менихер по Буровешик'm STANDAПТAMВ pɪ repctabTIELSTBE B Ерочи улійюнчEOH T OCTABLAYТБЕТСКУ DOKUMTEAUHIO. Дааннаду DeHapauia OTHOCHTCR K M3DEJIYAM, Na KOTPBx IMeETCRA MapKIPROBVA CE.
*1) DS18DL2 C344205R *2) 2006/42/EC, 2014/30/EU, 2014/35/EU, 2011/65/EU *3) EN60745-1:2009+A11:2010 EN60745-2-1:2010 EN60745-2-2:2010 EN60335-1:2012+A11:2014 EN60335-2-29:2004+A2:2010 EN55014-1:2006+A1:2009+A2:2011 EN55014-2:1997+A1:2001+A2:2008
*4) Representative office in Europe Hikoki Power Tools Deutschland GmbH Siemensring 34, 47877 Willich, Germany Head office in Japan Koki Holdings Co., Ltd. Shinagawa Intercity Tower A, 15-1, Konan 2-chome, Minato-ku, Tokyo, Japan	29.6.2018 Naoto Yamashiro European Standard Manager 29.6.2018 a. Ābakayua
	A. Nakagawa Corporate Officer
