Produkttype	Batteridrevet boremaskine/skruemaskine
Mærke	HiKOKI
Model	DS14DL2
Nominel spænding	14,4 V (Li-ion)
Batteritype	Lithium-ion
Tomgangshastighed	Variabel, 2 mekaniske gear (lav/høj)
Tilspændingsmoment	22 justerbare positioner (1-22)
Borchuck	Nøglefri (manuel spænding)
Strømforsyning	14,4 V Li-ion batteri, lader UC18YRL
Hovedfunktioner	Boring, skruning, frem/tilbage, variabel hastighed, momentjustering, LED-belysning
Vedligeholdelse og rengøring	Rengør ydersiden med en tør eller fugtig klud; udskift kulbørster (ref. 999054)
Sikkerhed	Overbelastningsbeskyttelse, termisk beskyttelse, automatisk stop, afbryderlås
Reservedele og reparationsmuligheder	Kulbørster, batteri, lader, sidehåndtag, krog, bitsholder
Lydniveau	83 dB(A)
Vibrationer (metalboring)	< 2,5 m/s²
Garanti	I overensstemmelse med nationale regler (se certifikat)

Ofte stillede spørgsmål - DS14DL2 HiKOKI

Hvordan oplader jeg batteriet til boremaskinen DS14DL2?

Indsæt batteriet i laderen UC18YRL tilsluttet stikkontakten. Den røde lysdiod tænder under opladning og blinker, når batteriet er fuldt opladet. Hvis batteriet er varmt (efter brug), lad det køle af før opladning.

Hvordan justeres tilspændingsmomentet?

Drej momentvælgeren til det ønskede tal (fra 1 til 22). Et højere tal giver et stærkere moment. Til boring skal vælgeren stilles på borsymbolet.

Hvordan ændrer jeg omdrejningshastigheden?

Anvend hastighedsvælgerknappen på toppen af værktøjet. Sørg for, at afbryderen er i stop-position. Høj hastighed er egnet til boring, lav hastighed til skruning.

Hvordan sætter jeg et bor i boren?

Åbn den nøglefri borepatron ved at dreje på ringen, indsæt boret, og stram derefter godt til i hånden. Kontroller, at boret er centreret, før du starter.

Hvordan bruger jeg LED-belysningen?

LED-belysningen tænder automatisk, når du trykker på afbryderen. Den oplyser arbejdsområdet for bedre synlighed.

Hvad gør jeg, hvis motoren stopper under brug?

Slip straks afbryderen og fjern batteriet. Lad værktøjet køle af. Kontroller, at det ikke er overbelastet. Hvis problemet fortsætter, kontakt kundeservice.

Hvordan udskifter jeg kulbørsterne?

Afbryd batteriet. Fjern børstehætterne, træk de slidte børster ud, og installer de nye (ref. 999054) ved at justere stiften med kontaktsektionen. Sæt hætterne på igen.

Hvorfor oplader batteriet ikke?

Kontroller, at temperaturen er mellem 0°C og 50°C. Rengør kontakterne. Hvis lysdioden blinker hurtigt, er batteriet eller laderen muligvis defekt. Kontakt et servicecenter.

Hvilke tilbehør følger med boremaskinen?

Standardtilbehør inkluderer: sidehåndtag, krog, bitsholder, og afhængigt af sættet et batteri og en lader. Se listen på side 153 i manualen.

Hvordan opbevarer jeg værktøjet og batteriet?

Opbevar værktøjet et tørt sted under 40°C, utilgængeligt for børn. Fjern batteriet ved længere opbevaring. Oplad batteriet fuldt før opbevaring i mere end 3 måneder for at bevare ydeevnen.

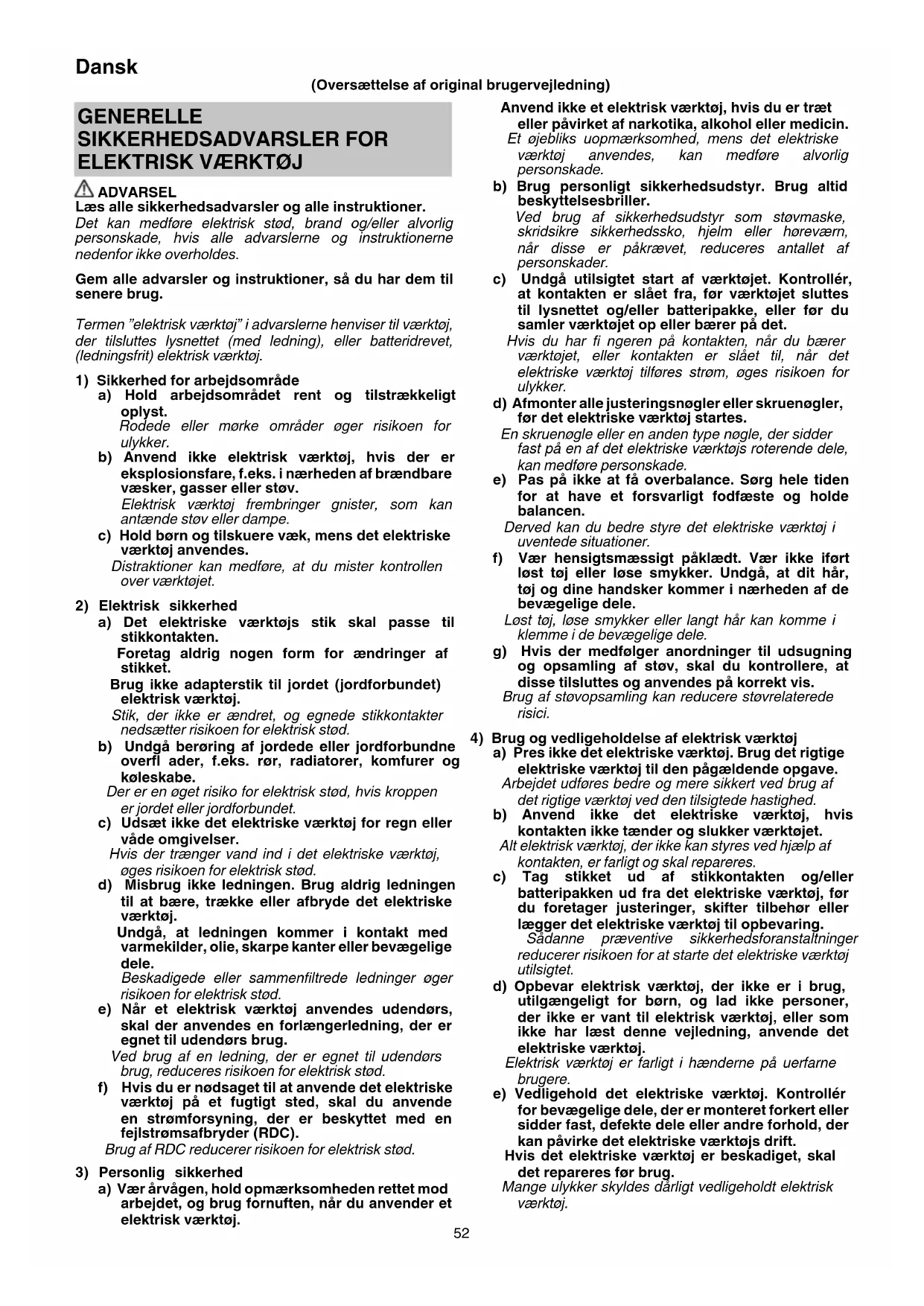

BRUGSANVISNING DS14DL2 HiKOKI

(Oversættelse af original brugervejledning)

GENERELLE SIKKERHEDSADVARSLER FOR ELEKTRISK VÆRKTØJ

ADVARSEL

Gem alle advarsler og instruktioner, sà du har dem til senere brug.

Termen "elektrisk værktøj" i advarslerne henviser til værktøj, der tilsluttes lysnettet (med ledning), eller batteridrevet, (ledningsfrit) elektrisk værktøj.

1) Sikkerhed for arbejdsomrade

a) Hold arbejdsmraret rent og tilstrakkeligt oplyst. Rodede ellermorke omraderoger risikoen for ulykker.
b) Anvend ikke elektrisk værktøj, hvis der er eksplosionsfare, f.eks. i naerheden af brændbare væsker, gasser eller stov. Elektrisk værktøj frembringer gnister, som kan antændene stov eller dampe.
c) Hold børn og tilskuere væk, mens det elektriske værktøj anvendes.

Distractioner kan medfore, at du mister kontrollen over værktoget.

2) Elektrisk sikkerhed

a) Det elektriske værktøjs stik skal passer til stikkontakten.

Foretag aldrig nogen form for andringer af stikket.

Brug ikke adapterstik til jordet (jord forbundet) elektrisk værktøj.

Stik, der icke er ændret, og egnede stikkontakter nedsætter risikoen for elektrisk stød.

b) Undgå berøring af jordede eller jord forbundne overflader,f.eks.ror,radiatorer,komfurer og koleskabe.

Der er en oget risiko for elektrisk stod, hvis kroppen er jordet aller jord forbundet.

c) Udsæt ikke det elektriske værktøj for regn eller vinde omgivelser.

Hvis der traenger vand ind i det elektriske vaerktoj, oges risikoen for elektrisk stod.

d) Misbrug ikke ledningen. Brug aldrig ledningen til at bære, trække eller afbryde det elektriske værktøj.

Undgå, at ledningen kommt i kontakt med varmekilder, olie, skarpe kanter eller bevægelige dele.

Beskadigede ellr sammenfiltrede ledninger oger risikoen for elektrisk stod.

e) Nár et elektrisk værktøj anvendes udendørs, skal der anvendes en forlængerledning, der er egnet til udendørs brug.

Ved brug af en ledning, der er egnet til udendors brug, reduceres risikoen for elektrisk stød.

f) Hvis du er nodsaget til at anvende det elektriske værktoj pa et fugtigt sted, skal du anvende en strømforsyning, der er beskyttet med en fejlstrømsafbryder (RDC).

Brug af RDC reducerer risikoen for elektrisk stod.

3) Personlig sikkerhed

a) Vær árvågen, hold opmaerksohmeden rettet mod arbejdet, og brug fornuften,ningar du anvender et elektrisk værktøj.

Anvend ikke et elektrisk værktoj, hvis du er træt eller påvirket af narkotika, alkohol eller medicin.

Et ojebliks uopmaerksohmhed, mens det elektriske værktøj anvendes, kan medfere alvorlig personskade.

b) Brug personligt sikkerhedsudstyr. Brug altid beskyttelsessbriller.

Ved brug af sikkerhedsudstyr som stovmaske, skridsikre sikkerhedssko, hjelm eller horevaern, nar disse er pakravet, reduceres antallet af personskader.

c) Undgå utilsigtet start af værktøjet. Kontroller, at kontakten er slæt fra, for værktøjet slutters til lysnettet og/eller batteripakke, eller for du samler værktøjet op erller bærer på det.

Hvis du har fi ngeren pa kontakten, nar du bærer værktojet, ell er kontakten er slaet til, nar det elektriske værktoj tilfores strom, oges risikoen forulykker.

d) Afmonter alle justeringsnogler aller skruenogler, for det elektriske varktoj startes.

En skruenogle aller anden type nogle, der sidder fast pa en af det elektriske varktojs roterende dele, kan medfore personskade.

e) Pas på违法犯罪. Sørg hele tiden for at have et forsvarligt fodfæste og holde balancen.

Derved kan du bedre styre det elektriske værktøj i uventede situationer.

f) Vær hensigtsmæssigt paklædt. Vær ikke iførlost toj aller lose smykker. Undgå, at dit hr, toj og dine handskerkommen i narheden af debevægelige dele.

Lost toj, lose smykker ellr langt har kan komme i klemme i de bevagelige dele.

g) Hvis der medfolger anordninger til udsugning og opsamling af stov, skal du kontrollere, at disse tilsluttes og anvendes på korrekt vis.

4) Brug og vedligeholdelse af elektrisk værktøj

a) Pres/DDet elektriske værktoj. Brug det rigtige elektriske værktoj til den pagaelende opgave.

Arbejdet udfores bedre og mere sikkert ved brug af det rigtige værktoj ved den tilsigtede hastighed.

b) Anvend ikke det elektriske værktøj, hviskontakten ikke tænder og slukker værktøjet.

Alt elektrisk værktøj, der/DD ke kan styres ved hjælp af kontakten, er farligt og skal repareres.

c) Tag stikket ud af stikkontakten og/eller batteripakken ud fra det elektriske værktoj, for du foretager justeringer, skifter tilbehørllerlagger det elektriske værktoj til opbevaring.

Sàdanne præventive sikkerhedsforanstntingen, producerer risikoen for at starte det elektriske værktøj utilsigtet.

d) Opbevar elektrisk værktoj, der/DD er i brug, utilgengeligt for born, og lad/DD peRsoner, der/DD er van til elektrisk værktoj, ellr som/DD he farst denne vejledning, anvende det elektriske værktoj.

Elektrisk værktoj er farligt i hænderne på uerfarne brugere.

e) Vediligehold det elektriske værktøj. Kontroller for bevægelige dele, der er monteret forkert aller sidder fast, defekte dele aller andre forhold, der kan pávirke det elektriske værktøjs drift.

Hvis det elektriske værktøj er beskadiget, skal det repareres for brug.

Mange ulykker skyldes darligt vedligeholdt elektrisk vaerktoj.

f) Sorg for, at skereværktj er skarpt og rent.

Der er mindre risiko for, at korrekt vedligeholdt skareveerktoj med skarpe kanter sætter sig fast, og det er nemmère at styre.

g) Brug det elektriske værktøj, tilbehør og bits osv. i overensstemmelse med这部分 vegledning under hensynstagen til arbejdsforholdene og det arbejde, der skal udfores.

Der kan opstā farlige situationer, hvis det elektriske værktoj bruges til andre formål end de tilsigtede.

5) Brug og vedligeholdelse af batteriværktøj

a) Genopladning mä kun udføres med den oplader, der er specifi ceret af producenten.

En oplader, der passer til en type batteripakke, kan give risiko for brand, nar den anvendes med en anden batteripakke.

b) Anvend kun elektrisk værktøj sammen med specielt angivne batteripakker.

Anvendelse af andre batteripakker kan muligvis giverisiko for tilskadekomst og brand.

c) När batteripakken ikke anvendes, skal du opbevare den væk fra andere metalobjekter som fx papirclips, mønter, nogler, som, skruer eller andre sma metalobjekter, der kan lave en forbindelse fra den ene pol til den,anden.

Kortsluttes batteripolerne, kan der opsta forbraendinger aller en brand.

d) Under særigt därlige omstændigheder kan der sive væske ud af batteriet; Undlad atkommen i beröring med den. Hvis du ved et uheld alligevelkommen ikontakt med væsken, skal du skylle med vand. Hvis væskenkommen ikontakt med øjnene, skal du desuden søge lagehjælp.

Væske, der siver ud fra batteriet, kan irritere huden ell er give forbraendinger.

6) Service

a) Fa foretaget serviceeftersyn af dit elektriske værktøj hos en kvalifi ceret reparationstekniker, der kun bruger originale reservedele.

Derved sikres det, at sikkerheden ved det elektriske vaerktoj opretholdes.

FORHOLDSREGEL

Hold boːn og fysisk svagelige personer på afstand.

När værktøjet ikke er i brug, skal det opbevares utilgængeligt for børn og fysiske svagelige personer.

SIKKERHEDSFORESKRIFTER FOR LEDNINGSFRI BOREMASKINE/ SLAGBOREMASKINE

1. Bae horeværn ved anvendelse af slagboremaskine.

Udsættelse for stoj kan medfrole horetab.

1. Anvend hjælpehändtaget/händtagene, værktøjet er udstyret hermed.

Hvis du mister kontrollen over værktøjet, kan det medfrole personskade.

1. Hold fast i det elektriske værktøj på de isolerede gribefiader, hvor skæretilbehøret eller beslaget kankommen i kontakt med den skjulte ledningsføring.

Skæretilbehör eller beslag, derkommen i kontakt med en "strømforende" ledning kan gore synlige metaldele på det elektriske værktøj "strømforende" og kan give operatoren elektrisk stød.

EKSTRA SIKKERHEDSADVARSLER

1. Sørg for, at det område der skal bores, er fuldstandigt frit for skjulte forhindringer, herunder elektrisk ledningsfording, vand eller gasrør. Boring i førnaevnte kan medføre elektrisk stød eller kortslutning, gaslækage aller andre farer, der kan forårsage alvorlige ulykker ulltiskadekomst.
2. Sorg for at holde godt fast i værktoget under anvendelse. Hvis du ikke gør det, kan det resultere i ulykker eller tilskadekomst.
3. Fastspænd arbejdsemnet. Et arbejdsemne fastspændt med fastspændingsenheder er i en skruestik er mere sikkert, end hvis du holder det i帽子.
4. Opsætning og kontrol af arbejdssted. Kontroller, om arbejdsstedet er velegnet ved at ffolge forholdsreglnerne.
5. Undgå, at fremmedlegemer trænger ind i hullet til tilslutning af det genopladelige batteri.
6. Skil aldrig det genoplastelige batteri aller opladeren ad.
7. Kortslut aldrig det genopladelige batteri. Kortslutning af batteriet forarsager en stor elektrisk stromming og overophedning. Det medforer forbrændinger aller beskadigelse af batteriet.
8. Bortskaf ikke batteriet ved at kaste det på et böl. Hvis batteriet brændes, kan det eksplodre.
9. Nár batteriet har naét slutningen af sin levetid, skal du levere det tilbage til den forretning, hvor du kobe det. Bortskaf ikke det afladede batteri.
10. Stik参加会议的 i opladerens ventilationsabninger. Hvis metalgenstande erbrændbare stoff erkommen ind i opladerens ventilationsabninger, kan det givElektriske std ell erodelægge opladenen.
11. Ved montering af en spids i den selvspændende patron skal du spænde bøsningen tilsvarende. Hvis bøsningen ikke er spændt, kan spiden glide eller falde ud og medfrole tilskadekomst.
12. Ved ændring af rotationshestigheden med omskfterknappen skal du bekæfte, at kontakten er slæt fra. AEndringer af hastigheden, mens motoren drejer, beskadiger gearene.
13. Koblingshjulet kan ikke indstilles til mellem tallene "1, 3, 5 ... 22" eller prikkerne og på ikke anvendes med koblingshjulstallet mellem "22" og linjen mitt på boremærket. Hvis du gør det, kan det medføre beskadigelse.
14. När dette værktøj bruges til boring. Skal den alto indstilles til rotation med uret.
15. Slukning af enheden after kontinuerigt arbeje.
16. Motorens rotation lases muligvis, sa den stopper, mens eheden anvendes som bor. Under anvendelse af boremaskinen skal du passer pa ikke at lase motoren.
17. Hvis motoren lases, skal du straks slukke strommen.
    Hvis motoren lases i et stykke tid, kan motoren aller batteriet brændeSAMEN.
18. Anvendelse af batteriet i kolde omgivelser (under 0 grader celsius) kan sommetider medfore et svakket tilspændingsmoment og en reduceret arbejdsmængde.
    s Dette er dog et midlertidigt fænomen; tilstanden bliver normal igen, nar batteriet varmes op.
19. Monter krogen sikkert. Medmindre krogen er monteret sikkert, kan den medfrole tilskadekomst under anvendelse.
20. Kig seks direkte ind i lyset. Dette kan medfrole øjenskader.
21. Stræk bitten til den specificere de position på værktojet. Hvis værktojet bruges med bitten sat forkert, kan bitten falde ud og forårsage personskade.
22. Opbevar ikke bits, der er af forskelligLAGnde, omfang eller dimension end plus driver bitten (65 mm lang) inkluderet i STANDARDTILBEHORET.

Bitten kan falde ud og forårsage personskade.

FORHOLDSREGEL OM LITHIUM-ION-BATTERIET

For at forlange levetiden er lithium-ion-batteriet udstyret med en beskyttelsesfunktion, der kan stoppe strmudladningen. Hvis situation 1 til 3, der er beskrevet nedenunder, skulle opsta under brug af dette produkt, stopper motoren muligvis, selv om du trykker på kontakten. Dette er ikke delve problemet, men resultatet af beskyttelsesfunktionen.

1. Motoren stopper, hvis der/DD er tilstrækkelig med strom pa batteriet.

Hvis dette skulle ske, skal du straks lade batteriet op.

1. Hvis værktøj er overbelastet, stopper motoren muligvis. Hvis dette skulle ske, skal du frigive værktøjets kontakt og fjerne ársagerne til overbelastningen. Efter at du har gjort det, kan du anvende værktøj etigen.

2. Hvis batteriet overophedes pga. overbelastining, holder batteriet op med at levere strøm.

I tilfælde heraf skal du indstille brugen af batteriet og lade det kole af. Efter at du har gjort det, kan du anvende værktøjetigen.

Vær desuden opmærksom pa følgende advarsler og forholdsregler.

ADVARSEL

For pa forhand at forhindre enhver form for batterilækage, varmeudvikling, rogudvikling, eksplosion og antændelse, skal du sorge for at vare opmaerksom pa ffolgende sikkerhedsforanstaltninger.

1. Sorg for, at spaner og stov ikke samler sig på batteriet.

O Under arbejdet skal du sorge for, at der icke falder spaner og stov ned pa batteriet.

Sorg for, at eventuelle spaner og stov, der falder ned pa det elektriske værktøj under arbejdet, ikke samler sig pa batteriet.

Opbevar违法犯罪, and/or the use of a weapon.

O Før du lægger et batteri til opbevaring, skal du fjerne eventuelle spaner og stov, der sidder fast pa det, og ikke opbevaré det sammen med andre metalobjekter (skruer, som, osv.).

1. Undlad at punktere batteriet med et skarpt objekt som fx et som, sla pa det med en hammer, traede pa det, kaste med det aller udsætte batteriet for voldsomme stød.

2. Undlad at anvende et tydeligt beskadiget aller deformt batteri.

3. Undlad at anvende batteriet i omvendt polaritet.

4. Undlad at tilslutte direkte til elektriske stikkontakter aller en cigarettendere i biler.

5. Undlad at anvende batteriet til andre formal end dem, der er angivet.

6. Hvis batteriet ikke oplades welt, selv after at den angivne oplatetid er gaet, skal du øjeblikeligt stoppe yderligere opladning.

7. Undlad at anbringe aller udsætte batteriet for hóje temperaturer aller hóje tryk som fx inde i en mikroovn, et torreapparat aller en beholder med hójt tryk.

8. Hold det øjeblikeligt væk fra áben ild, hvis der opdages en lækage eller ubehagelig lugt.

9. Undlad at anvende det pæ et sted hvor der udvikles kraftig statistik elektricitet.

10. Hvis der opstår batterilækage, ubehagelig lugt, hvis der udvikles varme, batteriet er misfarvet eller deformt eller på nogen,anden MADE forekommer unnormalt under brug, opladning uller opbevaring, skal du øejblikeligt fjerne det fra udstyret uller batteriopladeren og indstille brugen.

FORSIGTIG

1. Hvis du fär væske, der er lækket fra batteriet, i øjnene, ma du ikke gnide i øjnene, men vaske dem godt med rent vand som fx vand fra vandhanen og straks kontakte en læge. Hvis det ikke behandles, kan væsken forårsage problemer med øjnene.

2. Hvis du fär væske på huden eller tojet, skal du øjeblikeligt vaske det af med rigeligt rent vend som fx vand fra hanen.
   Det er muligt, at det kan give hudirritation.

3. Hvis du opdager rust, ubehagelig lugt, misfarvning, deforming og/eller andre uregelmaessigheder, nár du anvender batteriet for对不起 gang, skal du undlade at anvende det og returnere det til din leverandorller forhandler.

SYMBOLER

ADVARSEL

Det falgende viser symboler, som anvendes for maskinen. Vær sikker på, at du forstår deres betydning, inden du begynder at bruge maskinen.

	DS14DL2 / DS18DL2: Batteri boremaskine DV14DL2 / DV18DL2: Batteri slagboremaskine
	Læs alle sikkerhedsadversler og alle instruktioner.
	Kun for EU-lande Elektrisk værktøj@må不同程度 bortskaffes som almindeligt husholdningsaft ald! I henhold til det europæiske direktiv 2002/96/ EF om bortskaff else af elektrisk og elektronisk udstyr og gældende national lovgivning skal brugt elværktøj indsamles分开 og bortskaff es på en@måde, der skåner miljøet mest muligt.
V	Nominel spænding
n0	Hastighed.uden belastning
Bpm S	saghastighed
Ls	Lav hastighed
Hs	Høj hastighed
	Mursten
	Træ
	Metal
	Maskinskrue
	Træskrue
	Borepatronens kapacitet
kg	Vægt
	Boring
	Slagboring
	Slå boremaskine TIL
	Slå boremaskine FRA
	Kobl batteriet fra
	Shift rotationsbastighed - Høj hastighed
L	Shift rotationshastighed - Lav hastighed
R	Rotation med uret
L	Rotation mod uret

STANDARDTILBEHØR

Udover hovedenheden (1 enhed) indeholder pakken det tilbehør, der er opstillet pa side 153.

Der forbeholds ret til ændringer i standardtilbehør.uden varsel.

ANVENDELS

• Isætning og fjernelse af maskinskruer, træskruer, gevindskruer, osv.
  Boring af forskeigige typermetal
  Boring af forskeigige typertrae

  O Boring i mursten og betonblokke, osv.
• Isætning og fjernelse af maskinskruer, træskruer, gevindskruer, osv.
  O Boring af forsellige typeral
  O Boring af forsellige typ er tra

SPECIFICATIONER

Denne maskines specifikationer er opstillet i tabellen på side 153.

BEMERK

Grundet HiKOKI's lobe Forskning og udvikling kan specifi kationerne heri ændres utden forudgående varsel.

OPLADNING

Inden det elektriske værktøj tages i brug, oplades batteriet som følger.

1. Tilslut opladerens netkabel til kontakten.

Ved tilstutng af opladerens stik til en kontakt, blinker lampen for opladningsstatus rodt (ét blink i sekundet).

1. Saet batteriet i opladeren.

Saat batteriet godt fast i opladeren, til det roer bunden af opladeren, og tjek polariteten.

FORSIGTIG

Hvis batterierne sættes omvendt i, vil ikke alene genopladning være umulig, men der vil øgså være risiko for, at der opstår problemer i opladeapparatet som f.eks. en deformeret opladeterminal.

3. Opladning

Nar et batteri sættes i opladeren, lyser lampen for opladningsstatus konstant op i rdt.
Nar batteriet er fuldt oplatet, blinker lampen for opladningsstatus rdt (ét blink i sekundet). (Se Tabel 1)

Lampens indikation

Kontrollampens indikationer er som vist i Tabel 1, alt after opladerens aller det genopladelige batteris tilstand.

Tabel 1

Kontrollampens indikationer
Lampe for opladningsstatus (rød)	Før opladning B	Inker	Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (slukket i 0,5 sekunder)
	Under opladning	Lyser	Lyser vedvarende
	Opladning fuldført	Blinker	Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (slukket i 0,5 sekunder)
	Opladning er umulig	Blinker hurtigt	Lyser i 0,1 sekunder. Lyser ikke i 0,1 sekunder. (slukket i 0,1 sekunder)	Funktionsejl i batteri eller oplader
Lampe for overophedning (grøn)	Standby på grund af overophedning	Lyser	Lyser vedvarende	Batteriet er overophedet. Ude af stand til at oplade. (Opladning begynder, nær batteriet er kølet af)

Dansk

• Vedrorende batteriets temperaturer og opladningssted.

Temperaturene og opladningstiden bliver som vist i Tabel 2

Tabel 2

Oplader Batteri		UC18YRL
Opladningsspænding V 7,2 V - 18
Vægt kg 0,6
Batteritye Ni-Cd Ni-MH Li-ion
Temperaturer, hvor batteriet kan genoplades		-5°C - 55°C	-5°C - 50°C	0°C - 50°C
Opladningstid for batterikapacitet, ca.(ved 20°C)
1,2 - 1,5 Ah	min.	20
2,0 Ah	min.	30
3,0 Ah	min.	45
4,0 Ah	min.	60
Antal battericeller 6 - 15 8 - 15 4 - 10

BEM/ERK

Genopladningstiden kan variere alt after den omgivende temperatur og stromkildens spending.

4. Frakobl opladerens netledning fra kontakten.

5. Hold godt fat om opladeren, og traek batteriet ud. BEMAERK

Sorg for at travake batteriet ud af opladeren after brug, og opbevar det derefter.

FORSIGTIG

O Hvis batteriet oplades, mens det er varmt after at have ligget lange pa et sted med direkte sollys, aller fordi batteriet lige har vaeret anvendt, begynder opladerens lampe for overophedning at lyse gront. I et sadant tilfaelde skal batteriet forst have lov til at kole af, hvorefter opladningen kan pabegyndes.
Nar lampen for opladningsstatus blinker hurtigt rodt (ved 0,2 sekunders intervaller), skal du efterse for og fjerne eventuelle fremmedlegemer i opladerens hul til batteriinstallation. Hvis der ikke er nogen fremmedlegemer, er det muligt, at batteriet aller opladeren ikke fungerer korrekt. Lad et autoriseret servicecenter se på problemet.
O Idet det tager den indbyggede mikrocomputer omtrent 3 sekunder at bekraefte, at det batteri, der oplades med opladeren, tages ud, skal du vente mindst 3 sekunder, for du saetter det i gen og fortsetter opladningen. Hvis batteriet sættes i, for der er gæt 3 sekunder, er det ikke sikkert, at batteriet er ordentlich opladet.

Handling	Figur	Side
Fjernelse og isætning af batteriet	1 154
Opladning	2 154
Montering/fjernelse af sidehåndtaget	3 154
Justering af tilspændingsmoment	4 154
Valg af boreposition	5 154
Valg af slagposition	6 154
Skift rotationshestighed	7 155
Fjernelse og isætning af krogen	8 155
Montering af bitholderen	9 155

Sådan anvender du LED-Iyset	10	155
Montering af spidsen	11	155
Vende rotationsretning	12	155
Betjening af kontakt	13	156
Kontrol og udskiftning af kulstofbørsten	14	156
Valg af tilbehør	-	157

VEDLIGEHOLDELSOG EFTERSYN

1. Eftersyn af vaerktojet

Idet anvendelse af slovt værktoj forringer effektiviteten og medforer mulig Funktionsejil i motoren, skal du spliceller udskifte værktojet, sa snart du opdager værktogsslid.

2. Eftersyn af monteringsskruerne

Efterse regelmaessigt alle monteringsskruer, og sorg for, at de er spendt ordentigt. Hvis nogle af skruerne er lose, skal du omgaende spende demigen. Hvis du ikke gør det, kan det medfrole alvorlig fare.

3. Vedligeholdelse af motoren

Motordelen er delve "hjertet" af det elektriske værktøj. Udvis forsigtighed for at sikre, at motordelen ikke beskadiges og/eller bliver vad af olie eller vand.

4. Eftersyn af kulstofborsterne (Fig. 14)

Maskinen anvender kulstofbørster, som er sliddele. Da en udslidt kulstofbørste kan forarssage maskinskade, skal du udskifte kulstofbørsterne, nár de er slidt ned til ell er tæt på "slidgræsen" ⑥. Hold desuden altid kulstofbørsterne rene og sorg for, at de glider frit i børsteholderne.

BEMERK

Nár kulstofbørsten skiftes ud med en ny, skal HiKOKI Carbon Brush kodenummer 999054 anwendes.

5. Udskifting af kulstofbørster

g kulstofbørsten ud ved først at fjerne børstehaeten og derefter pasaette kulstofbørstens fremspring ved hjælp af en fladhovedet skruetækker, osv.

Ved montering af kulstofbørsten skal du vaelge retningen saledes, at sømmet ⑥ pa kulstofbørsten flugter med kontaktdelen .uden for børsteroret. Tryk det derefter ind med en finger. Sæt til sidst børstehaeten pa.

FORSIGTIG

Vær meget papiasselig med, at kulstofbørstens som sættes ind i kontaktdelen ut den for borstergret. (Et hvilket som helst af de to medfolgende som kan sættes ind).

Der bør udvises forsigtighed, aftersom enhver fejl i\ denne arbejdsgang kan resultere i, at kulstofbørstens\ søm bliver deform, og at der opstår problemer med\ motoren på et tidligt tidspunkt.

6. Udvendig rengoring

Nár boremaskinen er snavset, kan du tøre den af med en blød, tør klud eller en klud fugtet med sæbevand. Brug ikke kloroplośning, benzin eller fortynder, dappe væsker oploser plastik.

7. Opbevaring

Opbevar boremaskinen pa et sted, hvor temperaturen er under 40^ og som er udenfor boRs rækkevidde.

BEM/ERK

Sorg for, at batteriet er helt oplatet, när det skal opbevares i længere tid (3质量管理 erler mere). Batterier med lavere kapacitet kan muligvis ikke oplades, när de bruges, hvis de opbevares i længere tid.

BEM/ERK

Opbevaring af lithium-ion-batterier.

Sorg for, at lithium-ion-batterierne er blevet ladet helt op, inden de opbevares.

Laengerevarende opbevaring af batterier med en lille ladning kan resultere i en forringelse af ydeevnen, reducere brugstiden for batterierne vaesentigt aller gore, sa batterierne ikke kan bevare en opladning.

Dog kan vaesentligt reduceret brugstid for batterierne muligvis genoprettes ved hjaelp af gentaget opladning og brug af batterierne to til fem gange.

Hvis brugstiden for batterierne er ekstremt kort pa trods af gentaget opladning og brug, bør du betragte batterierne som udtjente og kobe nogle nye.

FORSIGTIG

Ved anvendelse og vedligeholdelse af el-værktøj skal de sikkerhedsregler og standarder, som gælder i hvert enkelt land, noje overholds.

Vigtig meddeelse angaende batterier til ledningsfri elektriske værktjoer fra HiKOKI

Brug altid et af vores designerede originale batterier. Vi kan ikke garantere for sikkerheden og ydelsen af vores ledningsfri elektriske værktøj ved brug af andre batterier end dem, vi har angivet, eller hvis batteriet skilles ad ogændres (som f.eks. adskillelse og udskiftning af celler erler andre indvendige dele).

GARANTI

Vi yder garanti på elektriske værktøjer fra HiKOKI i henhold til lovmaessige/nationale saerbestemmelse aft er land. Denne garanti dækker ikke defekter eller beskadigelse som folge af mishandling, misbrug uller normal slitage. I tilfælde af klager bedes du indsende det elektriske værktøj, samlet med det GARANTIBEVIS, der forefi ndes i slutningen af deutsche handteringsvejledning, til et HiKOKI- autorisert servicecenter.

Information om luftbåren støj og vibration

De malte vardier blev fastsat i overensstemmelse med EN60745 og erklaret i overensstemmelse med ISO 4871.

Det afmalte A-vegtede lydiveau: 83 dB (A) (DS14DL2)

85 dB (A) (DS18DL2)

93 dB (A) (DV14DL2)

96 dB (A) (DV18DL2)

Det afmalte A-vaegtede lydtryksniveau:

72 dB (A) (DS14DL2)

74 dB (A) (DS18DL2)

82 dB (A) (DV14DL2)

85 dB (A) (DV18DL2)

Usikkerhed K: 3 dB (A).

Brug horeværn.

De samléde vibrationsværédier (treaksiel vektorsum) bestem i overensstemmelse med EN60745.

Slagboring i beton:

Vibrationsudsendelsesevsaei a_h ID = 12,4m / s^2(DV14DL2)

12,5 m/s² (DV18DL2)

Usikkerhed K = 1,8m / s^2

Boringi metal:

Vibrationsudsendelsevsærdi a_h D < 2,5m / s^2

Usikkerhed K = 1,5 m/s²

Den angivne totale vibrationsværdi er blevet mål't i henhold til en standardiseret testmetode og kan anvendes til atSAMmenigne et værktj med et andet.

Den kan også anvendes ved en indledningsvis vurdering af eksponderingen.

ADVARSEL

Vibrationsudsendelsen under faktisk brug af det elektriske værktøj kan afvige fra den erklæredete totalværdi alt after, hvordan værktøj anwendes.

For at identificere sikkerhedsforanstaltningerne til beskyttelse af brugeren, er der foretaget en vurdering af eksponderingen ved brug under virkelige forhold (hvor der er taget hjo de for alle dele af betjeningscyklen, som fx nar værktoget er slukket, og nar det korer i tomgang, udover tiden hvor der trykkes pa affækkeren).

BEMERK

Grundet HiKOKI's lobe Forskning og udvikling kan specifi kationerne heriændres utden forudgaende varsel.

Batterivæsken kan forårsake irritasjon eller brannsär.

6) Service

1. Bruk ekstrahandtak hvis de(t) folger med verktoyet.

Videre, vennligst ta hensyn til folgende forholdsregler og advarsler.

ADVARSEL

Hvis dette ikke gjores kan væsken före til synsproblemer.

Nár du setter inn et batteri i laderen, vil ladestatuslampen lyse kontinuereglig i rødt.
