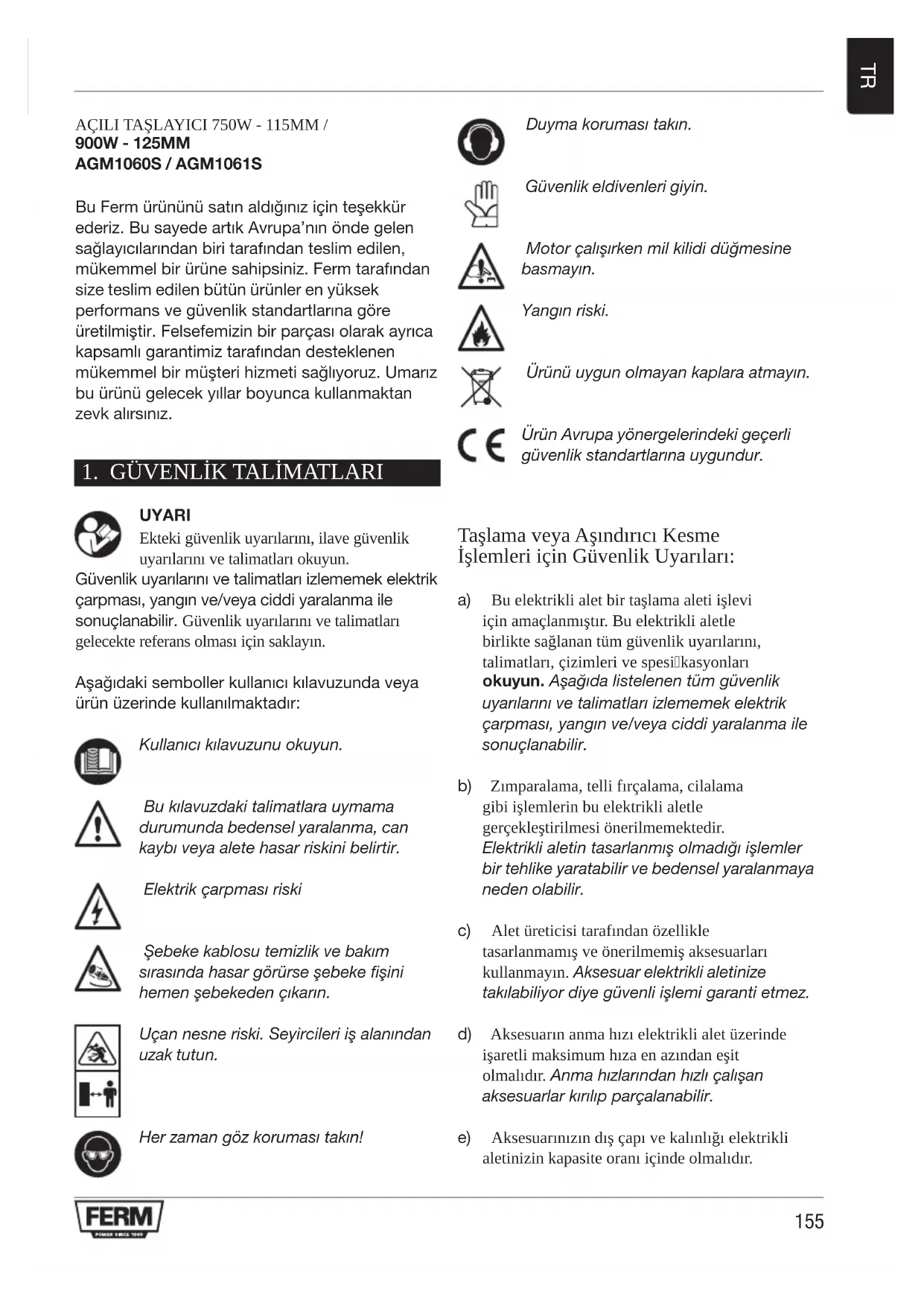

KULLANIM KILAVUZU AGM1061S Ferm

BuFermürününüsatınaldığınıziçinteşekkür ederiz.BusayedeartıkAvrupa’nınöndegelen sağlayıcılarındanbiritarafındanteslimedilen, mükemmelbirürünesahipsiniz.Fermtarafından size teslim edilen bütün ürünler en yüksek performansvegüvenlikstandartlarınagöre üretilmiştir.Felsefemizinbirparçasıolarakayrıca kapsamlıgarantimiztarafındandesteklenen mükemmelbirmüşterihizmetisağlıyoruz.Umarız buürünügelecekyıllarboyuncakullanmaktan zevkalırsınız.

1. GÜVENLİK TALİMATLARI

UYARI Ekteki güvenlik uyarılarını, ilave güvenlik uyarılarını ve talimatları okuyun. Güvenlikuyarılarınıvetalimatlarıizlememekelektrik çarpması,yangınve/veyaciddiyaralanmaile sonuçlanabilir. Güvenlik uyarılarını ve talimatları gelecekte referans olması için saklayın. Aşağıdakisembollerkullanıcıkılavuzundaveya ürünüzerindekullanılmaktadır: Kullanıcı kılavuzunu okuyun. Bu kılavuzdaki talimatlara uymama durumunda bedensel yaralanma, can kaybı veya alete hasar riskini belirtir. Elektrik çarpması riski Şebeke kablosu temizlik ve bakım sırasında hasar görürse şebeke fişini hemen şebekeden çıkarın. Uçan nesne riski. Seyircileri iş alanından uzak tutun. Her zaman göz koruması takın! Duyma koruması takın. Güvenlik eldivenleri giyin. Motor çalışırken mil kilidi düğmesine basmayın. Yangın riski. Ürünü uygun olmayan kaplara atmayın. Ürün Avrupa yönergelerindeki geçerli güvenlik standartlarına uygundur. Taşlama veya Aşındırıcı Kesme İşlemleri için Güvenlik Uyarıları: a) Bu elektrikli alet bir taşlama aleti işlevi için amaçlanmıştır. Bu elektrikli aletle birlikte sağlanan tüm güvenlik uyarılarını, talimatları, çizimleri ve spesikasyonları okuyun. Aşağıda listelenen tüm güvenlik uyarılarını ve talimatları izlememek elektrik çarpması, yangın ve/veya ciddi yaralanma ile sonuçlanabilir. b) Zımparalama, telli fırçalama, cilalama gibi işlemlerin bu elektrikli aletle gerçekleştirilmesi önerilmemektedir. Elektrikli aletin tasarlanmış olmadığı işlemler bir tehlike yaratabilir ve bedensel yaralanmaya neden olabilir. c) Alet üreticisi tarafından özellikle tasarlanmamış ve önerilmemiş aksesuarları kullanmayın. Aksesuar elektrikli aletinize takılabiliyor diye güvenli işlemi garanti etmez. d) Aksesuarın anma hızı elektrikli alet üzerinde işaretli maksimum hıza en azından eşit olmalıdır. Anma hızlarından hızlı çalışan aksesuarlar kırılıp parçalanabilir. e) Aksesuarınızın dış çapı ve kalınlığı elektrikli aletinizin kapasite oranı içinde olmalıdır.156

Yanlış boyuttaki aksesuarlar yeterince korunamaz ve kontrol edilemez. f) Aksesuarların dişli montajı öğütücü mil dişiyle eşleşmelidir. Flençlerle monte edilen aksesuarlar için, aksesuarın çark deliği ençin yerleştirme çapınauymalıdır. Elektrikli aletin monte donanımıyla eşleşmeyen aksesuarlar dengesizleşecek, aşırı derecede titreyecektir ve kontrol kaybına neden olabilir. g) Hasar görmüş bir aksesuarı kullanmayın. Her kullanımdan önce taşlama çarklarını aşınma ve çatlaklar, destek yastığını çatlaklar, yırtılma veya aşırı yıpranma, tel fırçasını gevşek veya çatlamış teller açısından gibi aksesuarı kontrol edin. Elektrikli alet veya aksesuar düşürülürse, hasar açısından kontrol edin veya hasar görmemiş bir aksesuar takın. Bir aksesuarı kontrol ettikten ve taktıktan sonra, kendinizi ve izleyicileri dönen aksesuarın yüzeyinden uzaklaştırın ve elektrikli aleti bir dakikalığına maksimum yüksüz hızda çalıştırın. Hasar görmüş aksesuarlar normal olarak bu test süresi içinde parçalanacaktır. h) Kişisel koruyucu donanım takın. Uygulamaya bağlı olarak yüz siperi, koruyucu gözlük veya emniyet gözlüğü kullanın. Uygun görüldüğü şekilde, küçük aşındırıcı ve iş parçalarını durdurabilecek toz maskesi, duyma koruyucuları, eldivenler ve atölye önlüğü giyin. Göz koruması çeşitli işlemler tarafından üretilen uçuşan molozu durdurabilecek nitelikte olmalıdır. Toz maskesi veya respiratör, yaptığınız işlem tarafından üretilen parçacıkları ltre edebilmelidir. Yüksek yoğunluktaki gürültüye uzun süre maruz kalma, işitme kaybına neden olabilir.

i) İzleyicileri iş alanından güvenli bir mesafede

tutun. Çalışma alanına giren herkes kişisel koruyucu donanım giymelidir. İş parçası veya kırılmış bir aksesuarın parçaları fırlayabilir ve acil işlem alanının ötesinde yaralanmaya neden olabilir. j) Elektrikli aleti yalnızca izole edilmiş tutma yüzeylerinden tutun, bir işlem gerçekleştirirken kesme aksesuarı gizli tellerle veya kendi kordonuyla temas edebilir. Kesme aksesuarının “elektrikli” bir telle temas etmesi, elektrikli aletin açık metal kısımlarına “elektrik” verebilir ve operatörü elektrik çarpabilir. k) Kordonu dönen aksesuardan uzağa konumlandırın. Kontrolü kaybederseniz, kordon kesilebilir veya takılabilir ve eliniz veya kolunuz dönen aksesuara kapılabilir. l) Aksesuar tamamen durana kadar elektrikli aleti asla bir yere koymayın. Dönen aksesuar yüzeyi tutabilir ve elektrikli aleti kontrolünüzden çıkarabilir. m) Yan tarafınızda taşırken elektrikli aleti çalıştırmayın. Dönen aksesuarla kazara temas kıyafetinize takılabilir ve aksesuarı bedeninize çekebilir. n) Elektrikli aletin havalandırma deliklerini düzenli olarak temizleyin. Motorun fanı tozu yuvanın içine çekecektir ve toz haline gelmiş metalin aşırı birikimi elektrik tehlikelerine neden olabilir. o) Elektrikli aleti alev alan maddelerin yakınında çalıştırmayın. Kıvılcımlar bu maddeleri tutuşturabilir. p) Sıvı soğutucu gerektiren aksesuarlar kullanmayın. Su veya diğer sıvı soğutucuları kullanmak elektrik yüzünden ölüm veya elektrik çarpmasıyla sonuçlanabilir. Geri Tepme ve İlgili Uyarılar Geritepme,sıkıştırılmışveyatakılmışdönen çark,destektamponu,fırçaveyabaşkadiğer aksesuaraanibirtepkidir.Sıkıştırmaveyatakılma dönenaksesuarınhızlıteklemesinenedenolur, budakontroledilmeyenelektriklialetinbağlama noktasındaaksesuarındönüşünkarşıyönünde zorlanmasınanedenolur. Örneğin,birtaşlamaçarkıişparçasıtarafından takılırveyasıkıştırılırsa,sıkıştırmanoktasınagiren çarkınkenarıçarkınyükselmesineveyaatmasına neden olarak materyalin yüzeyini delebilir. Çark sıkıştırmanoktasındaçarkınhareketininyönüne bağlıolarakoperatöredoğruveyaoperatörden uzağasıçrayabilir.Taşlamaçarklarıayrıcabu157

koşullaraltındadabozulabilir.Geritepme elektriklialetinhatalıkullanımıve/veyayanlış işlemprosedürleriveyakoşullarınınsonucunda oluşurveaşağıdakigibiuygunönlemleralınarak engellenebilir. a) Elektrikli aleti sıkı tutun ve bedeninizi ve kolunuzu geri tepme kuvvetlerine dayanmaya izin verecek şekilde konumlandırın. Eğer sağlandıysa çalıştırma sırasında geri tepme veya tork tepkisine karşı maksimum kontrol için her zaman yardımcı tutamağı kullanın. Doğru önlemler alınırsa, operatör tork tepkilerini veya geri tepme kuvvetlerini kontrol edebilir. b) Elinizi asla dönen aksesuarın yakınına yerleştirmeyin. Aksesuar elinizin üzerinden geri tepebilir. c) Geri tepme meydana gelirse elektrikli aletin hareket edeceği alana bedeninizi konumlandırmayın. Geri tepme, aleti çarkın takılma noktasındaki hareketinin aksi yönünde itecektir. d) Köşelerde, keskin kenarlarda vs. çalışırken özel dikkat gösterin. Aksesuarı sallamaktan ve taktırmaktan kaçının. Köşeler, keskin kenarlar veya sallamak, dönen aksesuarın takılması eğilimine sahiptir ve kontrol kaybına veya geri tepmeye neden olur. e) Zincir testere oyma bıçağı veya dişli testere bıçağı takmayın. Bu tür bıçaklar sıklıkla geri tepme ve kontrol kaybı yaratır. Taşlama veya Aşındırıcı Kesme İşlemleri için Özel Güvenlik Uyarıları: a) Yalnızca elektrikli aletiniz için önerilen çark türlerini ve seçilen çark için olarak tasarlanmış özel siperi kullanın. Elektrikli alet için tasarlanmamış çarklar yeterince korunamaz ve emniyetsizdir. b) Ortası çukur çarkların taşlama yüzeyi, siper contası düzleminin altına monte edilmelidir. Siper contasının düzlemi içinden yansıtma yapan uygun olmayan bir şekilde monte edilmiş çark , yeterince korunamaz. c) Siper, elektrikli alete güvenli bir şekilde takılı olmalı ve maksimum güvenlik için konumlandırılmalıdır, böylece operatör en az miktarda çarka maruz kalır. Siper operatörü kırık çark parçalarından, giysileri tutuşturabilecek çark ve kıvılcımlarla kaza sonucu temastan korumaya yardımcı olur. d) Çarklar yalnızca önerilen uygulamalar için kullanılmalıdır. Örneğin: kesme çarkının kenarıyla taşlama yapmayın. Aşındırıcı kesme çarkları çevresel taşlama içindir, bu çarklara uygulanan yan kuvvetler onların parçalanmasına neden olabilir. e) Her zaman, seçtiğiniz çark için doğru boyut ve şekilde hasar görmemiş çark ençlerini kullanın. Uygun tekerlek ençleri çarkı destekleyerek çark kırılması olasılığını azaltır. Kesme çarkları için ençler taşlama çemberi ençlerinden farklı olabilir. f) Daha büyük elektrikli aletlerin aşınmış çarklarını kullanmayın. Daha büyük elektrikli alet için amaçlanan çark, daha küçük bir aletin daha yüksek hızı için uygun değildir ve patlayabilir. Aşındırıcı Kesme İşlemleri için Özel İlave Güvenlik Uyarıları: Kesme işlemleri yalnızca özel bir koruma siperi (dahil değildir) ile uygundur şek. C2 - D2 a) Kesme çarkını “sıkıştırmayın” veya aşırı basınç uygulamayın. Aşırı derinlikte bir kesim yapmaya kalkışmayın. Çarkı aşırı germe, yüklemeyi ve kesimdeki çarkın burulmaya ve bağlanmaya duyarlılığını ve geri tepme veya çark kırılması olasılığını artırır. b) Bedeninizi dönen çarkla aynı hizaya ve arkasına getirmeyin. İşlem noktasında çark bedeninizden uzaklaşırken, olası geri tepme dönen çarkı ve elektrikli aleti doğrudan size doğru itebilir. c) Çark bağlanırken veya herhangi bir nedenden ötürü bir kesimi yarıda bıraktığında, elektrikli aleti kapatın ve158

çark tamamen durana kadar elektrikli aleti hareketsiz tutun. Çark hareket halindeyken kesme çarkını kesimden ayırmaya asla kalkışmayın, aksi takdirde geri tepme meydana gelebilir. Çark bağlanmasının sebebini gidermek için araştırın ve düzeltici önlem alın. d) Kesme işlemini işte yeniden başlatmayın. Çarkın tam hıza ulaşmasına izin verin ve dikkatlice kesiğe yeniden girin. Elektrikli alet iş parçasında yeniden başlatılırsa çark bağlanabilir, yukarı çıkabilir veya geri tepebilir. e) Çark sıkıştırması ve geri tepme riskini azaltmak için destek panelleri veya herhangi bir büyük iş parçası. Büyük iş parçaları kendi ağırlıklarının altında çökme eğilimine sahiptir. Destekler iş parçasının altına, kesim hattının yakınına ve çarkın her iki tarafı üzerinde iş parçasının kenarının yakınına yerleştirilmelidir. f) Mevcut duvarlara veya diğer gölgeli bölgelere bir “cep kesimi” yaparken fazladan dikkat gösterin. Çıkıntılıçarkgaz veyasuborularını,elektrikkablolarınıveyageri tepmeye neden olabilecek nesneleri kesebilir. Elektrik güvenliği Elektriklimakinelerikullanırkenyangın,elektrik çarpmasıvebedenselyaralanmariskiniazaltmak için ülkenizde geçerli güvenlik düzenlemelerine herzamanuyun.Aşağıdakigüvenliktalimatlarını veayrıcaektekigüvenliktalimatlarınıokuyun. Güç kaynağının voltajının, anma değeri plakası etiketi üzerindeki voltaja karşılık geldiğini her zaman kontrol edin. corresponds to the voltage on the rating plate label. Sınıf II makine- Çift İzolasyon - Topraklanmış prize ihtiyacınız yok. Elektriklialetinemlibirkonumdaçalıştırmak kaçınılmazsa,kaçakakımcihazı(RCD)korumalı birkaynakkullanın.RCDkullanımıelektrik çarpmasıriskiniazaltır.

Kullanım amacı Açılıtaşlayıcınızsukullanmadantaşveçelik maddeleritaşlamakiçintasarlanmıştır.Kesmek içinözelbirkorumasiperikullanılmalıdır(dahil değildir).Şek.D2. Teknik spesifikasyonlar

Şebeke voltajı 230-240 V~ 230-240 V~ Şebeke frekansı 50 Hz 50 Hz Güç girişi 750W 900W Nominal hız 12.000 /dak 12.000 /dak Taşlama için çark diski Çap 115mm 125mm İç çap 22.2mm 22.2mm Kalınlık 6 mm 6 mm Kesme için çark diski Çap 115mm 125mm İç çap 22.2mm 22.2mm Kalınlık 3 mm 3 mm Dingil dişi M14 M14 Ağırlık 1.79 kg 1.97 kg Ses basıncı (L

) 99.7 + 3 dB(A) 99.1 + 3 dB(A) Vibrasyon “Yüzey taşlama”

Vibrasyon seviyesi Butalimatkılavuzundabelirtilenvibrasyon emisyon seviyesi EN 60745’te verilen bir standart testeuygunolarakölçülmüştür;biraletidiğeriyle karşılaştırmakvealetibahsedilenuygulamalar içinkullanırkenvibrasyonamaruzkalmanınön değerlendirmesiolarakkullanılabilir

• aletifarklıuygulamalarveyafarklıyadakötü bakılanaksesuarlarlakullanmak,maruzkalma seviyesinibüyükölçüdeartırabilir

• aletinkapalıolduğuveyaçalışıpgerçektenişi yapmadığızamanlarmaruzkalmaseviyesini büyükölçüdedüşürebilir159

Aletinveaksesuarlarınbakımınıyaparak,ellerinizi sıcaktutarakveçalışmadüzenleriniziorganize ederekvibrasyonunetkilerinekarşıkendinizi koruyun. Açıklama Metindekinumaralarsayfa24’tekişemalarıişaret etmektedir Şek. A 1.Milkilididüğmesi 2.Korumasiperiiçinayırmakolu

4.Açık/Kapalıpaletlianahtariçinayırmakolu 5.Açık/Kapalıpaletlianahtar 6.Yantutamakbağlantınoktası Şek. B

10.Çarkdiski(dahildeğil) 11.Sıkıştırmasomunu 12.Açıkağızlıanahtar Şek. C1 & D1 Taşlamaiçinkorumasiperi Şek. C2 & D2 Kesimiçinkorumasiperi(dahildeğil) Montaj Montajdan önce her zaman makineyi kapatın ve şebeke prizini şebekeden çıkarın. Koruma siperini monte etme (şek. C ve D)

• Makineyimil(7)yukarıbakacakşekildebir masaya koyun.

• Korumasiperini(3)ŞekilC’degösterildiği üzere,korumasiperiüzerindekiçıkıntıların makinekafasınınçentiklerineyerleştiğinden eminolarakmakinekafasınınüzerine yerleştirin.

• KorumasiperiniŞekilD’degösterildiğiüzere saatin ters yönünde çevirin ve koruma siperi içinayırmakolunu(2)sıkın.

• Koluserbestbırakarak(2)korumasiperinin konumunu ayarlayabilir, siperi istenen konuma ayarlayabilirvekilitlemekiçinkolusıkabilirsiniz. Asla siperi çıkarmaya kalkışmayın. Çark diskini monte etme ve çıkarma (şek. B)

• BumakineiçinherzamanAGM1060SiçinØ 115mmçapındaveAGM1061SiçinØ125mm çapındave22.2mmiççapındauygunçark diskikullanın,çarkdiskininkalınlığıtaşlama için çark diski için 6 mm ve kesme için çark diskiiçin3mmolmalıdır,monteçarkdiski güvenlik siperine temas etmeyebilir. Monte

• Makineyikorumasiperi(3)yukarıbakacak şekildebirmasaüzerinekoyun.

• Flençi(9)mil(7)üzerinemonteedin.

• Çarkdiskini(10)mil(7)üzerineyerleştirin.

• Milkilitdüğmesini(1)basılıtutunvesomun anahtarını(12)kullanaraksıkmasomununu(11) mil(7)üzerinesıkın. Sökme

• Makineyikorumasiperi(3)yukarıbakacak şekildebirmasaüzerinekoyun.

• Milkilitdüğmesini(1)basılıtutunvesomun anahtarını(12)kullanaraksıkmasomununu(11) gevşetin.

• Çarkdiskini(10)mil(7)üzerindensökün.

• Milkilitdüğmesini(1)basılıtutunvesomun anahtarını(12)kullanaraksıkmasomununu(11) sıkın. Yan tutamağı monte etme (şek. A ve B)

• Yantutamak(8)üçyantutamakbağlantı noktasından(6)birinevidalanabilir.

İş parçasının düzgün bir şekilde desteklendiğinden emin olun ve besleme kablosunu çalışma alanından uzağa yönlendirin. Açma ve kapama (şek. A)

• Makineyiaçmakiçin,Açık/Kapalıpaletli anahtariçinayırmakolunu(4)kendinizedoğru çekinveAç/Kapapaletlianahtara(5)basın.

• MakineyikapatmakiçinAçık/Kapalıpaletli anahtarı(5)serbestbırakın.160

Çarkdiskiişparçasınazararverebileceğinden makineyiaçıpkapatırkenmakineyiişparçasından uzak tutun.

• İşparçasınıiyicesıkınveyaçalışırkenhareket etmemesinisağlamakiçinbaşkabiryöntem kullanın.

• Diskleridüzenliolarakkontroledin.Aşınmış çarkdisklerimakineninverimliliğiüzerinde olumsuzetkiyesahiptir.Zamanıgelinceyenibir çarkdiskiyledeğiştirin.

• Fişiprizdençıkarmadanönceherzaman kullanımdansonraöncemakineyikapatın. Çapak giderme (şek. E) Çapakgiderirken30ºila40ºeğimaçısıeniyi sonuçlarıverecektir.Hafifbaskıuygulayarak makineyiilerigerihareketettirin.Bu,işparçasının solmasınıveyafazlaısınmasınıönleyecekve korumayapmaktankaçınacaktır. Çapak giderme işi için asla aşındırıcı kesme diskleri kullanmayın! Kesme (şek. F) Kesmeiçinözelbirkorumasiperikullanılmalıdır (dahildeğildir). Vibrasyonuönlemekiçinişparçasıylasabit birşekildetemasedinvekeserkenyana yatırmayınveyabasınçuygulamayın.Çalışırken ortaderecede,üzerindeçalışılanmalzemeye uygunbasınçkullanın.Yantaraftankaşıbasınç uygulayarakçarkdiskleriniyavaşlatmayın. Kesmekistediğinizyönönemlidir.Makineher zamankesimyönününaksindeçalışmalıdır;yani makineyidiğeryönehareketettirmeyin!Makinenin kesimetakılıpgeritepmeyenedenolmasıve kontrolükaybetmenizgibibirriskvardır. İdealkullanımiçinipuçları

• İşparçasınısıkın.Küçükişparçalarıiçinbir sıkmacihazıkullanın.

• Makinetamhızaulaşanadekbekleyin.

• Çarkdiskiniişparçasıüzerineyerleştirin.

• Makineyiçarkdiskiniişparçasınasabitbir şekildebastırarakişparçasıboyuncayavaşça hareket ettirin.

• Makineüzerindeçokfazlabasınçuygulamayın. İşimakineninyapmasınaizinverin.

• Makineyikapatınvemakineyibirkenara koymadan önce makinenin tamamen durmasınıbekleyin.

Temizlik ve bakımdan önce her zaman makineyi kapatın ve şebeke prizini şebekeden çıkarın. Makinekaplamalarınıyumuşakbirbezle,tercihen herkullanımdansonradüzenliolaraktemizleyin. Havalandırmadeliklerinintozvekirdenarınmış olduğundaneminolun.Çokinatçıkirlerisabun köpüğüyleıslatılmışyumuşakbirbezleçıkarın. Benzin, alkol, amonyak vs. gibi çözücü maddeleri kullanmayın.Bunlargibikimyasallarsentetik bileşenlerezararverecektir. Elektrik kablolarını değiştirin Besleme kablosu zarar gördüyse, tehlikeden kaçınmakiçinüretici,servissorumlusuveyabu gibivasıflıkişilertarafındandeğiştirilmelidir. Şebeke fişi değişimi (yalnızca BK) Üniteyetakılıkalıplanmış3pimlifişhasarlıysa vedeğişmesigerekiyorsa,bunundoğrubir biçimdeimhaedilmesiveonaylıbirBS1363/7A sigortalıfişledeğiştirilmesiveaşağıdakikablo tesisatıtalimatlarınınizlenmesiönemlidir.Şebeke kablosundakitelleraşağıdakikodlauyumluolarak renklendirilmiştir: mavi nötr kahverengi akımlı Üniteninşebekekablosuiçindekitellerinrenkleri fiştekiuçlarıtanımlayanrenkliişaretlerekarşılık gelemeyeceğinden,aşağıdakigibidevamedin:

• MaviolantelNharfiveyasiyahrenkliuca bağlanmalıdır.

• KahverengitelLharfliveyakırmızırenkliuca bağlanmalıdır.161

Karbon fırçası Karbonfırçalarıyıpranmışsa,karbonfırçalar üreticininmüşterihizmetleridepartmanı veyabenzerşekildevasıflıkişilertarafından değiştirilmelidir. Sadece doğru orijinal tipte karbon fırça kullanın. GARANTI Garantikoşullarıayrıolarakeklenmişgarantikartı üzerinde bulunabilir. ÇEVRE Arızalı ve/veya atılmış elektrikli veya elektronik ekipmanların uygun geri dönüşüm konumlarında toplanması gerekir. Yalnızca AT ülkeleri için Elektriklialetlerievselatıkolarakatmayın.Atık ElektrikliveElektronikDonanımiçinAvrupaİlkeleri 2012/19/EU‘yeveulusalhakuygulamasınagöre, artıkkullanılamazolanelektriklialetlerayrıolarak toplanalıveçevredostubiryollaimhaedilmelidir. Ürünvekullanıcıkılavuzudeğişikliğetabidir. Spesifikasyonlarbaşkabiruyarıolmaksızın değiştirilebilir.162
