AGM1061S - Drtič Ferm - Bezplatný návod k obsluze

Typ výrobku	Úhlová bruska
Značka	Ferm
Model	AGM1061S
Napájecí napětí	230-240 V~
Frekvence	50 Hz
Příkon	900 W
Otáčky naprázdno	12 000 ot./min
Průměr kotouče	125 mm
Upínací otvor	22,2 mm
Tloušťka brusného kotouče	6 mm
Tloušťka řezného kotouče	3 mm
Závit vřetena	M14
Hmotnost	1,97 kg
Hladina akustického tlaku (Lp)	88,1 ± 3 dB(A)
Hladina akustického výkonu (Lw)	99,1 ± 3 dB(A)
Vibrace (dokončovací broušení)	9,110 ± 1,5 m/s²
Ochrana	Dvojitá izolace (třída II)
Bezpečnostní zařízení	Nastavitelný ochranný kryt, tlačítko blokování vřetena
Boční rukojeť	Ano, 3 upevňovací body
Údržba	Čistěte měkkým hadříkem a mýdlem; uhlíkové kartáče nechte vyměnit odborníkem
Součástí balení	Upínací klíč, boční rukojeť
Záruka	Ano, dle přiloženého certifikátu

Často kladené otázky - AGM1061S Ferm

Jaké kotouče mohu použít s úhlovou bruskou AGM1061S?

Musíte použít kotouče o průměru 125 mm s upínacím otvorem 22,2 mm. Tloušťka brusného kotouče musí být 6 mm a tloušťka řezného kotouče 3 mm. Vždy dodržujte jmenovité otáčky 12 000 ot./min.

Jak nainstalovat ochranný kryt?

Položte stroj na stůl s vřetenem směřujícím nahoru. Nasaďte kryt na hlavu zarovnáním drážek, poté otáčejte proti směru hodinových ručiček a utáhněte uvolňovací páčku. Pro nastavení uvolněte páčku, umístěte kryt a znovu utáhněte.

Mohu brusku použít k řezání?

Ano, ale musíte použít specifický ochranný kryt pro řezání (není součástí balení). Kotouč musí být vhodný a tloušťka nesmí přesáhnout 3 mm.

Jak vyměnit brusný kotouč?

Odpojte nářadí. Položte stroj na stůl krytem nahoru. Držte stisknuté tlačítko blokování vřetena a povolte upínací matici klíčem. Vyměňte kotouč, poté matici utáhněte při blokování vřetena.

Jaký je příkon tohoto přístroje?

Úhlová bruska AGM1061S má příkon 900 W a napětí 230-240 V~. Je vybavena dvojitou izolací (třída II).

Jak čistit brusku?

Před čištěním vždy odpojte přístroj. Použijte měkký hadřík mírně navlhčený mýdlem. Nepoužívejte rozpouštědla jako benzín nebo alkohol. Pravidelně čistěte ventilační otvory.

Co dělat, když je napájecí kabel poškozen?

Kabel musí být vyměněn výrobcem, jeho servisním střediskem nebo kvalifikovanou osobou, aby se předešlo nebezpečí. Nářadí nepoužívejte s poškozeným kabelem.

Kdy mám vyměnit uhlíkové kartáče?

Uhlíkové kartáče se časem opotřebovávají. Pokud nářadí pracuje hůře nebo nadměrně jiskří, nechte je vyměnit odborníkem. Používejte pouze vhodné kartáče.

Jak bezpečně používat brusku?

Používejte ochranné brýle, rukavice a ochranu sluchu. Držte stroj pevně oběma rukama. Nikdy nepoužívejte poškozený kotouč. Udržujte přihlížející a kabel mimo pracovní oblast.

Je tento přístroj vhodný pro broušení nebo leštění?

Ne, úhlová bruska je určena pouze pro broušení a řezání. Použití pro jiné operace, jako je broušení nebo leštění, může představovat nebezpečí. Používejte příslušenství doporučené výrobcem.

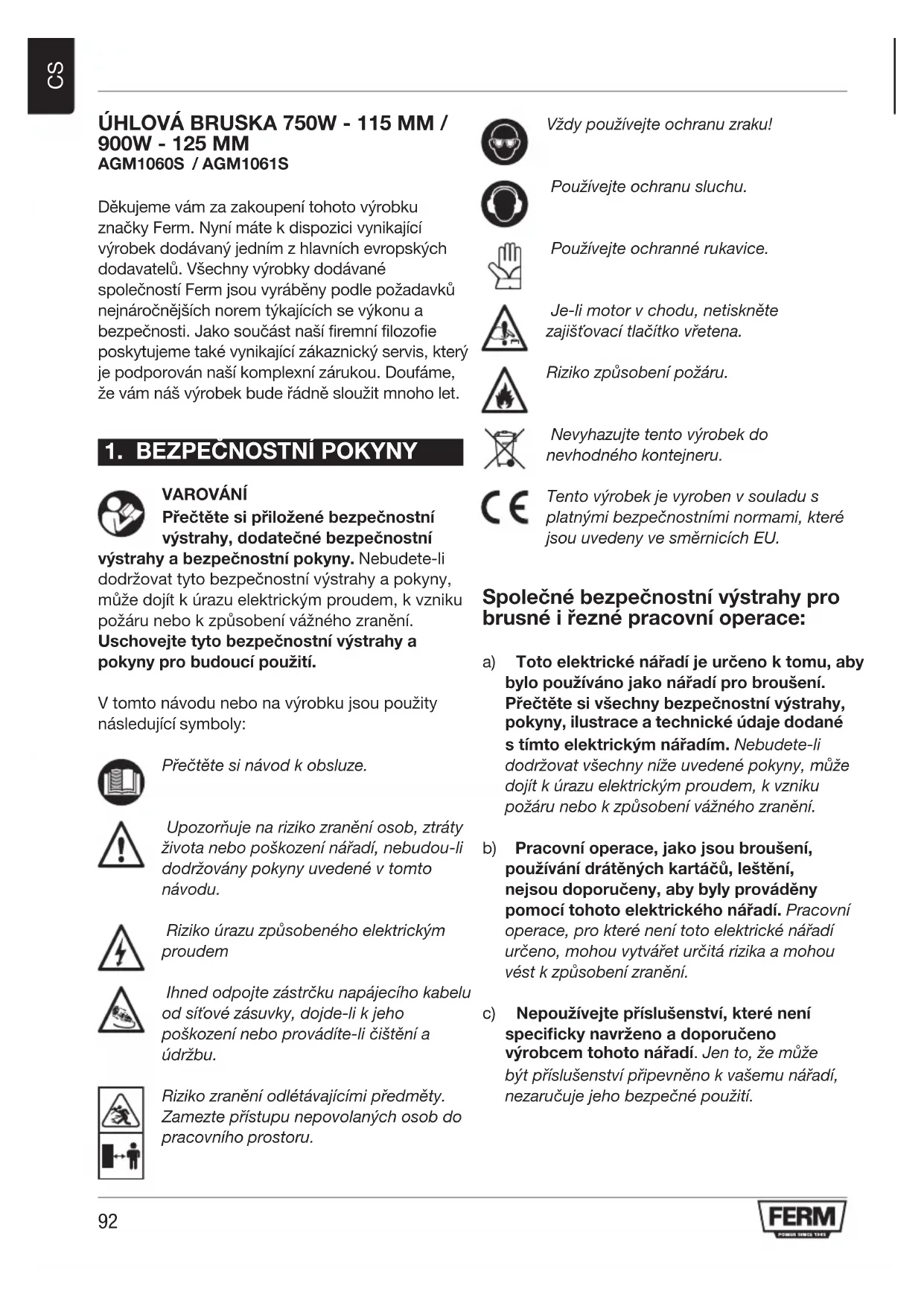

NÁVOD K OBSLUZE AGM1061S Ferm

Dekujeme vám za zakoupení tohoto vyrobku
značky Ferm. Nyní mate k dispozici vynikajíci
vyrobek dodávaný Jedním z hlavnich evropských
dodavatelů. Vsechny vyrobyký dodávané
společnosti Ferm jsou vyráběny podle požadavku
nejnáročnéjsich norem týkajících se vykonu a
bezpečnosti. Jako součast nasí firemni filozofie
poskytujeme také vynikající zákaznický servis, který
je podporován nasí komplexné zárukou. Doufáme,
že vám nasí vyrobek bude rádně sloužit mnoho let.

1. BEZPECNOSTNI POKNY

VAROVÁNÍ

Přečte ste priložené bezpečnostní
vystráhy, dodatečné bezpečnostní

vystrahy a bezpečnostní použití.

V toto navodu nebo na vyrobku jsou pouzity nasledujici symboly:

Prcetete si navod k obsluze.

Upozornije na riziko zraneni osob, ztratyŽivota nebo poskozeni náradi, nebudou-li dodrzovány tokyny uvedené v toto námodu.

Riziko urazu zpusobeného elektrickym proudem

Ihned odpojte zastrcku napajeciho kabelu od sitovézasuvky, dojde-li k jeho poskozeni nebo provadite-li cisteni a udrzbu.

Riziko zraneni odletavajicimi predmety. Zamezte pristupu nepovolanych osob do pracovniho prostoru.

Vždy používejte ochranu zraku!

Používejte ochranu sluchu.

Používejte ochranné rukavice.

Je-li motor v chodu, netisknete
zajistovaci tlacitko vretena.

Riziko zpǒsobéni požáru.

Tento výrobek je vyroben v souladu s platnymi bezpečnostním i normami, které jsou uvedeny ve směrnicich EU.

Společné bezpečnostní výstráhy pro brusné iřezné pracovní operace:

a) Toto elektrické náradí je určeno k tomu, aby bylo používano jako náradí pro broušeni. Přěte si věchny bezpečnostní výstráhy, pokу, ilustrace a technické udaje dodané s tímto elektrický máradím. Nebudete-li doržovat věchny nizě uvedenéPokyny, muže dojit k urazu elektrický proudem, k vzniku požáru nebo k způsoběni vázného zraněni.
b) Pracovni operace, jako jsou broušeni, použivani dratěnych kartáčú, lestěni, nejsou doporučeny, aby byly provaděny pomoci tohoto elektrického nařadi. Pracovni operace, pro které není toto elektrické nařadi určeno, mohou vytvářet určitá rizika a mohou vestk způsobeni zraněni.
c) Nepoužívejte príslušenství, které neníspecifický navržENO a doporučenovyrobcem tohoto nářadi. Jen to, ze mužebyt príslušenstvi pripevněno k vašemu nářadi,nezarucujeho bezpečné použiti.

d) Jmenovite otáčky príslušenstvī musi minimálne odpovidat maximálnim otáčkám uvedeným na štítku náradi. Príslušenství pohybujíci se rychleji, než jsou jeho jmenovité otáčky, se můze rozlomit a můze se Rozletět na rúzné strany.
e) Vnejsi prumera tloustka vaseho prislustensti musi opovidat kapacite vaseho elektrickego naradi. Prislustensti s nespravnou velikosti nemuze byt odpovidajicim zpusobem chraneo a ovladano.
f) Montázní závity príslušenstvi se musi shodovat se závitem vretena brusky. U príslušenstvi montovaného pomoci prirub se musi upinaci otvor pro hridel shodovat s polohovacim prüměrem príruby. Príslušenstvi, ktera se neshoduji s montázními pvky elektrického nařadi, budou nevyvažená, budou nadměrně vibrovat a mohou zpúsobit ztratu ovladatelnosti.
g) Nepoužívejte poskozené príslušenstv. Pred kazdým použitim zkontrolujte príslušenstv, jako jsou rezací kotouče, zda nejsou popraskány nebo jinak poskozeny, dale podperné podložky, zda nejsou prasklé, roztrhané nebo nadmérné opotřebované a zda nejsou príliš uvolněny nebo ulámany dráty kartáče. Dojde-li k pádu elektrického nařadi nebo príslušenstv, zkontrolujte, zda nedoslo k jejich poskození nebo použijte nepoškozené príslušenstv. Po kontrole a instalaci príslušenstv se postavte vy i ostatní osoby tak, abyste nestál v osre rotace otáčejiciho se príslušenstv a uved'te elektrické nařadi na Jednu minutu do maximálnich otáček. Během tétó zkušební dobý dojde u poskozeného príslušenstv bežné k jeho zničeni.
h) Používejte privky osobní ochrany. Podle provaděné práce používejte obličejový stit a ochranné nebo bezpečnostní bryle. V závislosti na provoznich podminkách používejte masku proti prachu, ochranu sluchu, rukavice a dilenskou zastěru, která je schopné odolat odletávajícím cástěckám materialú. Ochrana zraku musí byt schopné zastavit odletávajíci cástěckу materialú

vznikajici pri ruznych operacich. Maska proti prachu nebo respirator musi byt schopny filtrovat castecky vytvairené pri provadene praci. Dlouhodobe pusobeni vysoke hlucnosti muze zpusobit ztratu slchu.

i) Udržujte okolo stojíci osoby v bezpečné vzdálenosti od pracovniho prostoru. Kaźda osoba vstupujíci do pracovniho prostoru musí používat privky osobní ochrany. Odlétavají fragmenty obrobku nebo ulomky príslušenství mohou způsobit zraněni i mimo bezprostřednì pracovní prostoru.
j) Pri provadeni praci, beshem kterych se muze pracovni nastroj dostat do kontaktu se skrytym elektrickym vedenim nebos vlastnim napajecim kabelem, drzte elektrické na-radi pouze za izolovaná mista urcenapro uchop. Pracovni prislustenstvi, ktere se dostane do kontaktu s.,zivym" elektrickym vodičem, muže zpùsobit, ze nechräněkovóčasti na-radi budou také „zive“, což by mohlo vest k urazu obsluhy elektrickym proudem.
k) Ved'te napajeci kabel tak, aby se nedostal do blizkosti rotujiciho prislušenstvi. Dojde-li k vaši nepozornosti, napajeci kabel muže byt pretržen nebo muže dojit k jeho zachyceni a vase ruce nebo paže muže byt vtažena do rotujiciho prislušenstvi.
I) Nikdy elektrické náradí neodkládeje, dokud nedojde k uplnému zastavení jeho pracovniho príslušenstvi. Rotujíci príslušenstvi se muže zachytit o povrch, címž muže dojt k ztrátě kontroly nad nařadím.
m) Prenásite-li elektrické náradiv ruce podél tela, nikdy jej nespoustějte. Pri nahodné m kontaktu s rotujícím pracovním príslusenstvím, ktere by se mohlo zachytit o vás odev, by mohlo dojt k vašemu zraněni.
n) Pravidelné Čistěte větraci otvory elektrického nárádi. Ventilator motoru bude nasávat prach do skříne motoru a nadměrné nahromaděné kovoveho prachu uvnitř nárádi může způsobit závadu nebo úraz elektrickým proudem.

o) Nepoužívejte elektrické náradí v blízkosti hořlavych materialú. Jiskry mohou zpúsobit vzniceni těchto materialú.
p) Nepoužívejte pracovní nastroje vyžadujíci použití chladící kapaliny. Použití vody nebo jiné chladící kapaliny můze vest k smrtnému nebo k važnému zraněni elektrickým proudem.

Zpětný raz je náhlou reakci na zaseknutí nebo
zablokování rotujiciho kotouče, podpěrné
podložky, kartáče nebo jiného pracovniho
príslušenství. Zaseknutí nebo zablokování
zpúsobí rychlé zastavení rotujiciho pracovniho
príslušenství, což zpúsobí nekontrolovany pohyb
elektrického náradi v opacné směru, než je směr
otáčeni pracovniho príslušenství v mistě jeho
zablokování.

Dojde-li napriklad k zasekutí nebo zablokováni brusného kotouče v obrobku, Čast kotouče, která vníka do mista zablokováni, se muže zaryt do povrchu materiálu, což zpùsobí vybehnutí nebo vyhození kotouče. Kotouč muže vyskočit směrem k obsluze nebo směrem od obsluhy, v závislosti na směru pohybu kotouče v misté jeho zablokováni. V takovych situacích docház také k prasknutí brusných kotoučú. Zpětný raz vzníka v dusledku nesprávného použiti elektrického naradi nebo v dusledku nesprávných provozních postupú āi provozních podminek. Zpětnému razu muže byt zabráněno, budou-li dodržovány niže uvedenéPokyny.

a) Stale udržujte pevný ochop elektrického náradí a udržujte takovou polohu vašeho těla a paží, ktera vám umozni odolávat silám zpětného razu. Vždy používejte pridavnou rukojet, je-li dodána s tímtó náradím, aby byla zarucena maximálné ovladatelnost i v pripadě zpětného razu nebo během momentové reakce pri spustěné náradí. Jsou-li provádeva správná opatěné, obsluha můze zvladat momentové reakce nebo sily zpětného razu.
b) Nikdy nepokládejte vase ruce do blízkosti rotujicho príslušenstvi. Mohlo by DOJIT k zpětnému razu príslušenstvi prés vase ruce.

c) Nestoupeje si do prostoru, do ktereho se bude pohybovat elektrické náradi, dojde-li k zpětnému razu. Zpětný raz zpúsobi pohyb náradi ve směru, který je opacné, než je pohyb kotouče v mistě jeho zablokováni.
d) Pri praci v Rozich nebo na hranach obrobkü bud'te velmi opatrní. Zabrahte odrázení a zachytávání pracovniho príslušenstvi. Rohy, ostre hrany nebo oskakovani maji tendenci zpúsobovat zablokovani rotujiciho pracovniho príslušenstvi a mohou zpúsobit ztratu kontroly nad náradim nebo jeho zpětný raz.
e) Nepoužívejte s touto bruskou kotouče s retězem pro šrezáni dřeva nebo ozubené pilove kotouče. Pri použitě těchto kotouču dochází casto k zpětným rázum a k ztráté kontroly nad náradím.

Bezpečnostní výstráhy specifiké pro brusné i šržné pracovní operace:

a) Používejte pouze.typy kotoučú, které jsou doporučeny pro vase elektrické nářadi a specifiký ochranný kryt určeny pro zvoleny kotouč. Kotouče, pro které není toto elektrické nářadi určeno, nemohou byt odpovidajćim zpúsobem chráněny a jsou nebezpečné.
b) Brusná plocha kotouču s prohloubeným středem musí byt namontována pod rovinou okraje ochranného krytu. Nesprávně namontovany kotouč, ktery prečníva pres rovinu okraje ochranného krytu, nemůze byt odpovidajicim způ sobem chráněn.
c) Ochranny kryt musi byt radne a bezpecné pripevnk elektrickemunaradia musi byt nestaven tak,aby byla zarucena maximalni bezpecnost. Smerm k obsslze muze byt odkryta pouze minimalin ccast kotouce. Tento ochranny kryt pomahachranit obsluhu prd ulomenymi fragmenty kotouce,pred nahodnymkontaktemskotoucemaprdd jiskrami, ktere by mohly zpusobit vzniceni odevu.
d) Kotouče mohou být použity pouze pro doporučene aplikace. Neprovádejte například broušeni bočné plochou šrezacho

kotouche. Rezacikotouchejsou urceny pro obvodové brousenia bocnisilypuusobici na tyto kotouche mohou zpusobit jejich roztristeni.

e) Vždy používejte nepoškozené príruby kotoučú, které mají správnou velikost a tvar odpovídají zvolenému kotouči. Správné zvolené príruby podpiraji kotouča omezuji riziko jeho zlomení. Príruby určeni pro šrezaci kotouče mohou byt odlíné od prírub pro brusné kotouče.
f) Nepoužívejte opotbrebované kotouče z větsich brusek. Kotouč určený pro větsí elektrické náradí není vchodné pro vyší otáčky mensího náradí a muže byt zničen.

Doplinskovi bezpečnostní výstráhy specifiké pro šrezné pracovní operace:

Rezné operace mohou byt provádeny pouze se specialnim ochrannym krytem (není dodáván) obr. C2 - D2

a) Dbejte na to, aby nedoslo k zablokovani rezného kotouce a nevyvjejte na nj prilis velký tlak. Nepokouseje se provadet rezání s prilis velkou hloubkou rezu. Nadmérné namáhání kotouce zvětsuje jeho zatizeni a jeho sklon ke kroucení nebo zasekávání v rezu a možnost zpětného razu nebo jeho zlomeni.
b) Nestoupeje si tak, abyste stali v oskotouce nebo za rotujicim kotoucem. Pohybuje-li se kotouc v miste zablokovani smerem od vaseho tela a dojde-li k zpětnému razu, rotujíci kotouc a nariadí mohou byt odhozeny primo na vás.
c) Dojde-li z jakéhokoli duvodu k zablokoványikotoučne nebo k prerušeni rezu, vypněte elektrické náradí a držte toto náradíbez pohybu, dokud nedojde k uplnémuzastavení kotouče. Nikdy se nepokoušejtevyjmout rezný kotouč z rezu, je-li tentokotouč v pohybu, protoze by mohlo dojitk zpětnému razu. Prezkoumejte situaciaproved'te opravnou akci, abyste eliminovalipricinu zablokoványi kotouče.

d) Nezahajujte znovu rez, nachází-li se kotouč v obrobku. Počkejte, dokud kotouč nedosáhne maximálnich otáček a opatrné jej zavedte do rezu. Dojde-li k opětovnému spustěni náradi v rezu, kotouč se muže zaseknout, vyskočit z rezu nebo múze dojit k zpětnému razu.
e) Rozmérné panely nebo prilis velké obrobkysi godeprete,abyste minimalizovali rizikoprivrenikotouce a zpětného razu.Velkéobrobkymajtendenci se pusobenim vlastnihmotnosti prohybat. Podpěry musí bytumistěny pod obrobkmv blizkosti cáry rezu avblizkosti okrajù na obou stranach obrobkú.
f) Bud'te velmi opatrniprivopaediniponornychrezu do stavajicich sten nebo do jinych ploch,ze ktere nevidite.Presahujici ccast kotouce muze prerezat plynové nebo vodovodni potrubi, elektrické vedeni nebo prdmety, ktere mohou zpusobit zpetny raz.

Elektrická bezpečnost

Použiváte-li elektrická zařizení, vždy dodržujte platné bezpečnostní predpísy, aby bylo omezeno riziko zpùsobeni požáru, urazu elektrickým proudem nebo zraněni osob. Přečtěte si následujíci bezpečnostní poukny i prilozéné bezpečnostní poukny.

Vždy zkontrolujte, zda napajeci napétí site odpovidá napajecimu napétí na štitku náradí.

Naradi tridy II - Dvojita izolace - Neni nutné použiti uzemnovacího vodiče.

Musite-li používat toto elektrické nárádi ve vlhkém prostřédi, používejte v elektrickém obvodu proudový chránic (RCD). Použití proudového chránicé (RCD) snižuje riziko urazu elektrickým proudem.

AGM1060SAGM1061S
Napájecí napětí 230 - 240 V 230 - 240 V
Frekvence 50Hz50Hz
Příkon 750W900W
Jmenovité otáčky 12000/min12000/min
Kotouč pro broušeni
Průměr 115mm	125mm
Upínací otvor	22,2mm	22,2mm
Tloušťka	6mm	6mm
Kotouč pro Žežání
Průměr 115mm	125mm
Upínací otvor	22,2mm	22,2mm
Tloušťka	3mm	3mm
Závit vřetena	M14	M14
Hmotnost	1,79kg	1,97kg
Akustický tlak (LpA)	88,7 + 3 dB(A)	88,1 + 3 dB(A)
Akustický vykon (LwA)	99,7 + 3 dB(A)	99,1 + 3 dB(A)
Vibrace pri broušení povrchu	7,789+	9,110+
aₙ,AG	1,5 m/s²	1,5 m/s²

Vibrate

Velikost vibrací uvedená v tomto návodu k obsluze byla měřena podle normalizovaných požadavku, které jsou uvedeny v normě EN 60745 a muže byt použita pro vázajemné srovnáni Jednotlivych nařadi mezi sebou a tato hodnota muže byt použita pro prědbežný odhad vibrací púsobićích na obsluhu pri uvedených aplikacích

• použiti tohoto nárádi pro jiné aplikace, nebos odliśnám nebo nedostatečné udržovaným príslušenstvím, můze značné zvyšit hodnotu púsobićích vibraci
• doba, kdy je nárádi vypnuto nebo kdy je v chodu naprázdno, muže dobu púsobeni vibraci na obsluhu značné zkrátit

Chrahte se pred pusobenim vibraci provadénim radne udrzby tohoto naradi i jeho prisluosensti, udrzujte ruce v teple a provadejte praci spravnym zpusobem.

Popis

Císlá v následujícím textu odkazuji na obrázky na stranách 2 - 4.

Obr. A

1. Zajišovaci tlačitko vretena
2. Uvolnováci páčka pro ochranný kryt
3. Ochranny kryt
4. Uvolnovaci pacha pro spinač zapnuto/vypnuto
5. Spinač zapnuto/vypnuto
6. Misto pripojeni bočné rukojeti

Obr. B

7.Vreteno
8. Bočni rukojet
9. Montázní priruba
10. Kotouč (není dodáván)
11. Upinací matice
12. Klic

Obr. C1 & D1

Ochranny kryt pro broušeni

Obr. C2 & D2

Ochranny kryt pro fezani (neni dodavan)

Sestaveni

Pred sestavenim naradi vzdy vypnete a odpojte zastrcku napajeciho kabelo od sitovezasuvky.

• Položte náradí na stúl tak, aby vreteno (7) směrovalo nahoru.
• Položte ochranny kryt (3) na hlavu náradí, jak je zobrazeno na obr. C a ujistěte se, zda vystupky na ochranném krytu zapadnou do dražek na hlavě náradí.
• Otočte ochranny kryt proti směru pohybu hodinovych ručíček, jak je zobrazeno na obr. D a stisknéte uvolnovaci páčku ochrannesho krytu (2).
• Polohu ochranného krytu muzete nastavit uvoléním páčky (2), nastavením krytu do požadované polohy a stisknutím teto páčky, aby dostká jejímů rǎdněmu zajistěné.

Nikdy se nepokousejte tento kryt sejmout.

Montáz a demontáz kotouche (obr. B)

Vždy použijte kotouč, který je vchodné pro toto náradí, s průměrem 115 mm pro brusku AGM1060S a s průměrem 125 mm pro brusku AGM1061S a s průměrem upinacího otvoru 22,2 mm. Tloušťka kotouče pro broušeni by měla byt 6 mm a 3 mm u kotouče pro šezání. Namontovány kotouč se nesmi dotýkat ochranného krytu.

Montáž

• Položte náradí na stúl tak, aby byl ochranný kryt (3) otočen směrem nahoru.
  Namontujte pri rubu (9) na vreteno (7).
• Nasad'te kotouč (10) na vreteno (7).
• Držte stisknuto zajistovaci tlacitko (1) a pomociTak zabránitezmene barvy obrobku nebo jeho klicce (12) pevné utáhněte upinací matici (11) na prilis velkému zahrátá zabránitévtyvärenídražek. vretenu (7).
  Pri odstrańovani otrępů vám sklon kotouče v uhlu 30^ až 40^ zarucinejlepší vysledky. S mirnym pritlakem pohybjute s naRADIM dopředu a dozadu.
  iTak zabránitezmene barvy obrobku nebo jeho
  priis velkému zahrát a zabránite vytvarení dražek.

Demontáz

• Položte náradí na stúl tak, aby byl ochranny kryt (3) otočen směrem nahoru.
• Držte rădné stisknuto zajistovaci tlačitko (1) a pomoci klice (12) povolte upinacımatici (11).
  Sejměte kotouč (10) z vretena (7).
• Držte rádně stisknuto zajistovaci tlacitko (1) a pomoci klice (12) pevně utáhněte upinací matici (11).

Montáž bočni rukojeti (obr. A a B)

Bočni rukojet (8) může být nasroubována dochodnoho ze tři otvoru (6), pro upevně bočni rukojeti.

3.POUZITI

Ujistete se, zda je obrobek rădné\ podeprén nebo upevnă a ved'te napajeci\ kabel năradi mimo pracovni prostor.

Zapnuti a vypnuti (obr. A)

• Chcete-li nárádi zapnout, pritáhněte uvolnovaci páčku spínače zapnuto/vypnuto (4) směrem k sobě a potom stisknéte spínač zapnuto/vypnuto (5).
• Chcete-li nárádi vypnout, uvolněte spínač zapnuto/vypnuto (5).

Pri zapinani a vypinani drzte naradi v bezpecné vzdalenosti od obrobku, protoze by kotouc mohl poskodit obrobek.

Provedte radne upnuti obrobku nebo pouzijte jinou metodu pro jeho upevneni, abyste zajistili, ze behem prace nebude dochazet k jeho pohybu.
- Provadje pravidnou kontrolu kotouču. Opotrebované kotouče snizuji učinnost brusky. Provadje vymenu novych kotouču vcas.
- Po použiti vždy prěd odpojením zástrčky napajecího kabelu od sítove zásuvky nejdříve vypněte nářadi.

Nikdy nepoužívejte rezné kotouče pro odstražováni otrępú!

Rezani (obr. F)

Provadite-li rezani, musite použit speciálne ochranny kryt (neni dodáván s naRADim). Udržujte pevnýkontakt s obrobkem, abyste zabranyl púsobeni vibraci a kotouč pri rezani nenaklanějte a nevyvjejte na nj bočni tlak. Pri prácipoužívejte pouze priměreny tlak, ktery bude opodvidat pravě obrábenému materílu. Neprovadějte zpomalovány kotouče vyvjením bočniho tlaku na kotouč. Smér, jakým chcete provadět rez, je velmi duležity. Nařadi musí vždy pracovat proti směru rezu, a proto nikdy nepohybjte naRADim v jiném směru! V takovém pripadé by hrozilo riziko zablokovány naRadí v rezu, což by vedlo k zpúsobeni zpětného razu a k následné ztráté kontroly nad naRADím.

Rady pro optimáni použití

• Upněte obrobek. Používejte upinací zařizení pro malé obroky.
  Drzte náradi oběma rukama.
  Zapněte nářadi.
• Pockejte, dokud náradí nedosáhne maximálnich otáček.
• Prilozte kotouč k obrobku.
• Pomalu pohybujte náradim podél obrobku a

rădně pritlačujte kotouč k obrobku.

• Nevyvjejte na nárdí prilíš velký tlak. Nechejte nárdí pracovat jeho vlastním tempem.
• Pred odlozenim nárádi vypněte a počkejte, dokud nedojde k úplnému zastavení jeho pracovniho príslušenstvi.

4. UDRZBA

Prid ciistenim a provadennim udrzby naradi vzdy vypnete a odpoje zastrcku napajeciho kabelu od sitové zasuvky.

Pravidelné Čistěte kryt náradí mékkým hadříkem,Pokud možno po každém použiti. Ujistěte se, zda nejsou větraci otvory zaneseny prachem nebo jinými necistotami.Odolnéjsi necistoty odstraṇte pomoci měkkého hadriku navlhčeneho v mydlové pěné.Nepoužívejte Žádná Rozpoustědla, jako jsou benzín, lih, Čpavek atd. Takové chemické latky mohou zpúsobit poskození dìlú z umělé hmoty.

Vymena napajeciho kabelu

Dojde-li k poskozeni napajeciho kabelu, musi byt vymenen vyrobcem, jeho autorizovanym servisem nebo osobou s prislušnou kvalifikaci, aby bylo zabràneno mozným rizikum.

Vymena sitové zastrcky (Pouze UK)

Dojde-li k poskozeni zastrcky se tremi koliky, ktera je priopojena k napajecimu kabelu naRADi a musi-li byt tato zastrcka vymenena, je dulezite, aby byla puvodni zastrcka radne zničena. Musi byt nahrazena schvalenou zastrckou BS 1363, ktera je opatrena pojistkou 7 A. Pri zapojovani vodicu postupujte podle nasledujicichPokynu. Vodice v napajecim kabelu maji nasledujici barevné označeni:

modrá nulovy vodič

hnédá Živy vodič

Protoze vodicé v napajecim kabelu náradi nemusi odpovidat barevnému označeni prislušnych svorek v zástrčce, postupujte nasledovné:

Vodič, který má modrou barvu, musí byt prípojen k svorce, ktera je označena pismenem N nebo ktera má Černou barvu.
Vodič, který má hnédou barvu, musí byt prípojen k svorce, ktera je označena pismenem L nebo ktera má Červenou barvu.

Uhliky

Jsou-li uhly opotrebovány, musi byt provedena jejich vymena v autorizovaném servisu vyrobce nebo technikem s prislušnou kvalifikaci.

Používejte pouze správný a originálné typuhlíků.

ZARUKA

Záručni podminky muzete nalezt na prilozeném záručním listě.

OCHRANA ZIVOTNIHO PROSTREDI

Poskozená a likvidovana elektrická nebo elektronická zařizeni musi byt odevzdána ve sbernych dvorech, které jsou určeny pro tento učel.

Pouze pro zeme EU

Nevyhazujte elektrická náradí do bežného domácího opadu. Podle evropské směrnice 2012/19/EU týkají se likvidace elektrických a elektronickích zařizení a její implementace do vnitrostátného práva, musí byt nepouživaná elektrická náradí shromaždována odděleně a jejich likvidace musí byt provedena tak, aby nedoslo k ohrožné Životného prostředí.

Preciţajte si prilozené bezpečnostné varovania, doplnkové bezpečnostné

Riziko zásahu elektrickým prudom

V pripade poskodenia napajacieho kábla okamžite odpojte napajaci kabel od elektricnej siete. To isté platí v pripade Čistenia a udžby.

Elektrická bezpečnost

Pred učinkami vibrácij sa chrante udřžbounárdia a prislušenstva, udržiavaním ruk v teple avhodnou organizaciou pracovněch postupov.

Popis

1. Vreteno
2. Postranná rukovat'

3. Montázna príruba

4. Diskový kotuc (nie je sučastou dodávky)

5. Svorková matica

6. Kluc

Obr. D1

Ochranny kryt na brusenie

Obr. D2.

Ochranny kryt na rezanie (nie je sučastou dodávky)

Montáž

Pred montážou vždy vypnite zariadenie a zástrčku vytiahnite z elektricnej zásuvky.

Kryt sa nikdy nepokušajte odstraniţ.

Montáz a demontáz disku kotúca (obr. B)

V pripe tohto zariadenia vzdy pouzivajte vchodny disk kotuca s priemerom 115 mm pre model AGM1060S a 125 mm pre model AGM1061S a vrtanim od 22,2 mm, priom hrubka disku kotuca ma byt 6 mm v pripe diskov kotuca na brusenie a 3 mm v pripe diskov kotuca na rezanie; osadzany disk kotuca sa nesmie dotykat bezpecnostného krytu.

Montáž

Zariadenie postavte na stol s ochrannym krytom (3) smerom nahor.
- Prírubu (9) nasad'te na vreteno (7).
Disk kotuca (10) umiestnite na vreteno (7).
Tlacidlo blokovania vretena (1) drzte stlacené a pevne zatiahnite svorkovu maticu (11) na vretene (7) pomocou kluca (12).

Demontáz

Zariadenie postavte na stol s ochrannym krytom (3) smerom nahor.
Tlačidlo blokovania vretena (1) držte stlacné a uvolnite svorkovú maticu (11) pomocou klúča (12).
Disk kotuca (10) odstrante z vretena (7).
Tlacidlo blokovania vretena (1) drzte stlacené a pavne zatiahnite svorkovu maticu (11) pomocou kluca (12).

• Postranná rukovat' (8) sa da zaskrutkovat do"Justého z troch pripojovacích bodov na vretene (6).

3.PREVÁDZKA

• Ak chcete zariadenie zapnut, potiahnite uvolnovaciu pačku pre lopatkový spinač Vyp./Zap. (4) smerom k sebe a potom stlache lopatkový spinač Zap./Vyp. (5).
• Ak chcete zariadenie vypnut, uvolinite lopatkovy spinač Zap./Vyp. (5).

Pri zapinani a vypinani zariadenie drzte mimo obrobku, pretoze diskovy kotuc by mohol poskodit obrobok.

• Obrobok pevne uchyttte do zveraka alebo inym sposobom ho znehybnite.
• Kotuče pravidne kontrolujte. Opotrebované diskové kotuče majú negativny efekt na učinnost zariadenia. V správnomČase starý disk nahradte novým.
  Pred odpojenim zastrcky od elektrickej zasuvky vzdy v pvom rade vypnite zariadenie po pouziti.

Zahladzovanie ostrin (obr. E)

Pred Čistenim a udžbou vždy vypnite
zariadenie a zástrčku vytiahnite z
elektrickej zásuvky.

Puzdro zariadenia yčistite jemnou tkaninou, podla možnosti po každom použiti. Uistite sa,Že vetracie otvory neobsahuju prach a necistoty. Odolné necistoty odstrante jemnou tkaninou navlhčenou v mydlovej vode. Nepouživajterozpušťadlá ako benzín, alkohol, amoniak a pod. Takéto chemické latky poskodia syntetické componenty.

Výmena napájacích kálov

Ak dojde k poskodeniu napajacieho kabla, vymenit ho moze len vyrobca, jeho servisny agent alebo podobne kvalifikovana osoba, aby nedoslo k ublizeniu na zdrav.

Kedže farby vodičov na napájacom kábli Jednotky nemusia zodpovedat farebným značkám identifikujucim terminály na zastrěcke, postupujte nasledovne:

Ak sa karbonové kefy opotrebuju, je potrebné ich vymenit na oddeleni sluzieb zákaznikom vyrobcu, pripadne tento ukon musí vykonat iná podobné kvalifikovaná osoba.
