AGM1061S - Zerkleinerer Ferm - Kostenlose Bedienungsanleitung

Produkttyp	Winkelschleifer
Marke	Ferm
Modell	AGM1061S
Versorgungsspannung	230-240 V~
Frequenz	50 Hz
Leistungsaufnahme	900 W
Leerlaufdrehzahl	12000 U/min
Scheibendurchmesser	125 mm
Bohrung	22,2 mm
Schleifscheibendicke	6 mm
Trennscheibendicke	3 mm
Spindelgewinde	M14
Gewicht	1,97 kg
Schalldruckpegel (Lp)	88,1 ± 3 dB(A)
Schallleistungspegel (Lw)	99,1 ± 3 dB(A)
Vibrationen (Schleifen)	9,110 ± 1,5 m/s²
Schutz	Doppelisolierung (Klasse II)
Sicherheitsvorrichtungen	Verstellbare Schutzhaube, Spindelarretierung
Seitenhandgriff	Ja, 3 Befestigungspunkte
Wartung	Mit einem weichen Tuch und Seife reinigen; Kohlebürsten von einem Fachmann ersetzen lassen
Mitgeliefertes Zubehör	Spannschlüssel, Seitenhandgriff
Garantie	Ja, gemäß beiliegender Garantieurkunde

Häufig gestellte Fragen - AGM1061S Ferm

Welche Scheiben kann ich mit dem Winkelschleifer AGM1061S verwenden?

Sie müssen Scheiben mit einem Durchmesser von 125 mm und einer Bohrung von 22,2 mm verwenden. Die Dicke der Schleifscheibe muss 6 mm und die der Trennscheibe 3 mm betragen. Beachten Sie stets die Nenndrehzahl von 12.000 U/min.

Wie installiere ich die Schutzhaube?

Stellen Sie die Maschine auf einen Tisch mit der Spindel nach oben. Setzen Sie die Haube auf den Kopf, richten Sie die Nuten aus, drehen Sie sie gegen den Uhrzeigersinn und ziehen Sie den Entriegelungshebel fest. Zum Einstellen lösen Sie den Hebel, positionieren die Haube und ziehen ihn wieder fest.

Kann ich den Winkelschleifer zum Trennen verwenden?

Ja, aber Sie müssen eine spezielle Trennscheiben-Schutzhaube verwenden (nicht im Lieferumfang). Die Scheibe muss geeignet sein und die Dicke darf 3 mm nicht überschreiten.

Wie tausche ich die Schleifscheibe aus?

Ziehen Sie den Netzstecker. Stellen Sie die Maschine auf einen Tisch, Schutzhaube nach oben. Halten Sie den Spindelarretierungsknopf gedrückt und lösen Sie die Spannmutter mit dem Schlüssel. Wechseln Sie die Scheibe, schrauben Sie die Mutter wieder fest, während Sie die Spindel arretieren.

Wie hoch ist die Leistung dieses Geräts?

Der Winkelschleifer AGM1061S hat eine Leistungsaufnahme von 900 W und eine Spannung von 230-240 V~. Er ist mit einer Doppelisolierung (Klasse II) ausgestattet.

Wie reinige ich den Winkelschleifer?

Ziehen Sie vor der Reinigung immer den Netzstecker. Verwenden Sie ein weiches, leicht feuchtes Tuch mit Seife. Verwenden Sie keine Lösungsmittel wie Benzin oder Alkohol. Reinigen Sie regelmäßig die Lüftungsschlitze.

Was tun, wenn das Netzkabel beschädigt ist?

Das Kabel muss vom Hersteller, seinem Kundendienst oder einer qualifizierten Person ausgetauscht werden, um Gefahren zu vermeiden. Verwenden Sie das Werkzeug nicht mit einem beschädigten Kabel.

Wann muss ich die Kohlebürsten ersetzen?

Die Kohlebürsten nutzen sich mit der Zeit ab. Wenn das Werkzeug schlechter läuft oder übermäßig funkt, lassen Sie sie von einem Fachmann ersetzen. Verwenden Sie nur geeignete Bürsten.

Wie verwende ich den Winkelschleifer sicher?

Tragen Sie eine Schutzbrille, Handschuhe und einen Gehörschutz. Halten Sie die Maschine fest mit beiden Händen. Verwenden Sie niemals eine beschädigte Scheibe. Halten Sie Zuschauer und das Kabel vom Arbeitsbereich fern.

Ist dieses Gerät zum Schleifen oder Polieren geeignet?

Nein, der Winkelschleifer ist nur zum Schleifen und Trennen ausgelegt. Die Verwendung für andere Arbeiten wie Schleifen oder Polieren kann gefährlich sein. Verwenden Sie nur vom Hersteller empfohlenes Zubehör.

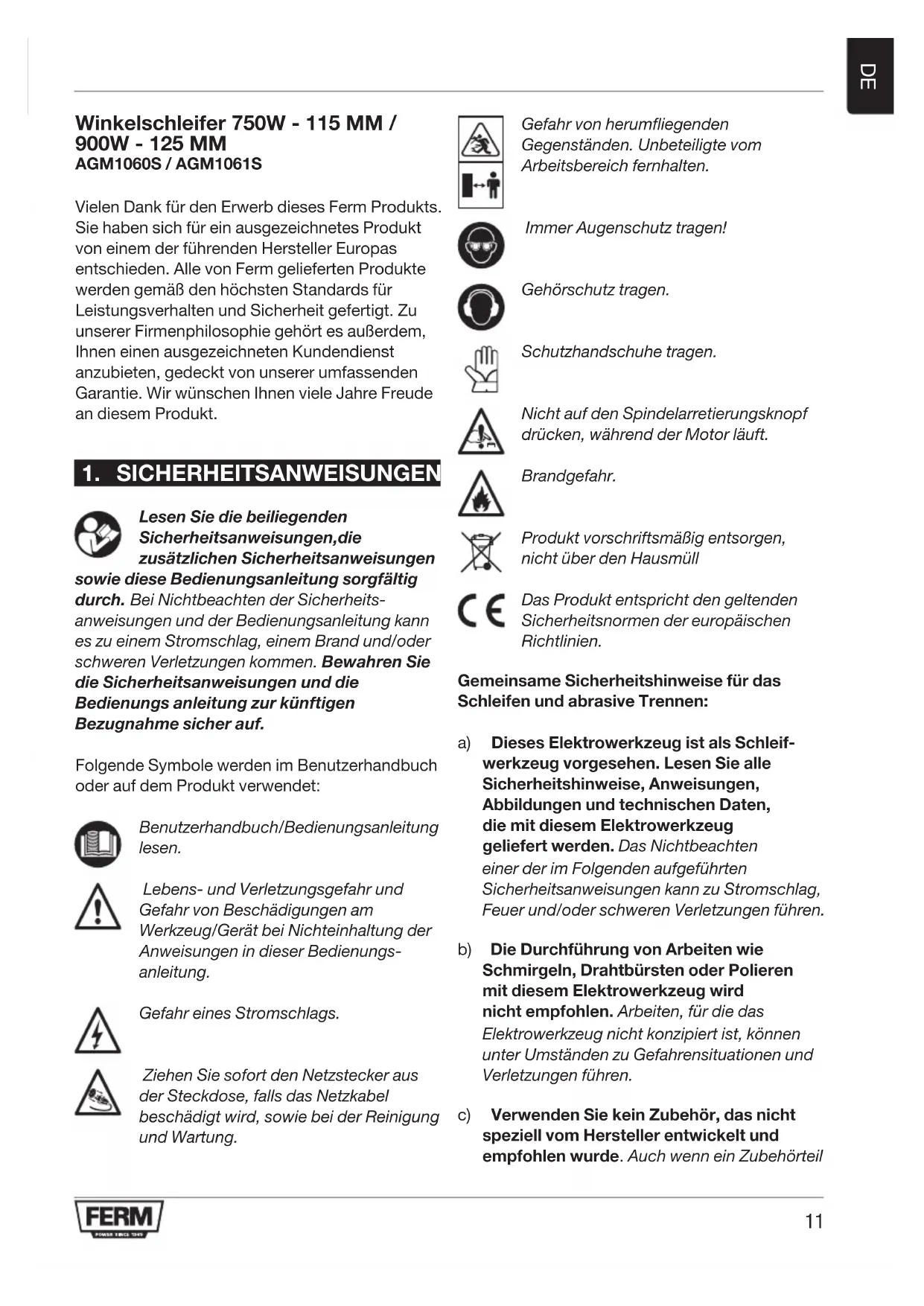

BEDIENUNGSANLEITUNG AGM1061S Ferm

Vielen Dank für den Erwerb dieseres Ferm Produkts. Sie haben sich für ein ausgezeichnetes Produkt von einem der führenden Hersteller Europas entschieden. Alle von Ferm geleiferten Produkte werden gemäß den höchsten Standards für Leistungsverhalten und Sicherheit gefertigt. Zu unserer Firmenphilosophie besteht es außerdem, Ohnen einen ausgezeichneten Kundendienst anzubieten, gedeckt von unserer umfassenden Garantie. Wir wünschen Ohnen weitere Jahre Freude an thisem Produkt.

1. SICHERHEITSANWEISUNGEN

Lesen Sie die beiliegenden Sicherheitsanweisungen, die zusätzlichen Sicherheitsanweisungen

sowie diese Bedienungsanleitung sorgfältig durch. Bei Nichtbeachten der Sicherheitsanweisungen und der Bedienungsanleitung kann es zu einem Stromschlag, einem Brand und/oder schweren Verletzungen kommt. Bewahren Sie die Sicherheitsanweisungen und die Bedienungs anleitung zur künftigen Bezugnahme sicherauf.

Folgende Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet:

Benutzerhandbuch/Bedienungsanleitung lessen.

Lebens- und Verletzungsgefahr und Gefahr von Beschädigungen am Werkzeug/Gerät bei Nichteinhaltung der Anweisungen in dieser Bedienungsanleitung.

Gefahr eines Stromschlags.

Ziehen Sie sofort den Netzstecker aus der Steckdose, falls das Netzkabel beschadigt wird, sowie bei der Reinigung und Wartung.

Gefahr von herumfliegenden Gegenständen. Unbeteiligte vom Arbeitsbereich fernhalten.

Immer Augenschutz tragien!

Gehorschutz tragen.

Schutzhandschuhe trag.

Nicht auf den Spindelarretierungsknopf drücken, während der Motor lauft.

Brandgefahr.

Produkt vorschäftsmäßig entsorgen, nicht über den Hausmüll

Das Produkt entspricht den geltenden Sicherheitsnormen der europäischen Richtlinien.

Gemeinsame Sicherheitshinweise für das Schleifen und abrasive Trennen:

a) Dieses Elektrowerkzeug ist als Schleifwerkzeug vorgesehen. Lesen Sie alle Sicherheitshinweise, Anweisungen, Abbildungen und technischen Daten, die mit thisem Elektrowerkzeug gefelfert werden. Das Nichtbeachten einer der im Folgenden aufgeführten Sicherheitsanweisungen kann zu Stromschlag, Feuer und/oder schweren Verletzungen führen.

b) Die Durchführung von Arbeiten wie Schirmgeln, Drahtbürsten oder Polieren mit diesen Elektrowerkzeug wird nicht empfohlen. Arbeiten, für die das Elektrowerkzeug nicht konzipiert ist, können unter Umständen zu GefahrensITUationen und Verletzungen führen.

c) Verwenden Sie kein Zubehör, das nicht speziell vom Hersteller entwickelt und empfohlen wurde. Auch wenn ein Zubehörteil

auf das Elektrowerkzeug passt, gewährleistet dies keinen sicheren Betrieb.

d) Die Nenndrehzahl des Zubehörteils muss mindestens der auf dem Elektrowerkzeug angegebenen Maximalrehzahl entsprechen. Zubehörteile, die mit mehr als Ihrer Nenndrehzahl laufen, können brechen und zerspringen.
e) Der Außendurchmesser und die Dicke Ihres Zubehörteils müssen innerhalb der Nennwerte Ihres Elektrowerkzeugs liegen. Nicht passende Zubehörteile können nicht ordnungsgemäß geschichert oder kontrolliert werden.
f) Einsatzwerkzeuge mit Gewindeeinsatz müssen/genau auf das Gewinde der Schleifspindel passen. Bei Einsatzwerkzeugen, die mittels Flansch montiert werden, muss der Lochdurchmesser des Einsatzwerkzeuges zum Aufnahmedurchmesser des Flansches passen. Einsatzwerkzeuge, die nicht genau am Elektrowerkzeug befestigt werden, drehen sich Ungleichmäßig, vibrieren sehr stark und konnen zum Verlust der Kontrolle führen.
g) Verwenden Sie keine beschädigten Zubehör teile. Prüfen Sie vor jeder Verwendung das Zubehör wie Schleif scheiben auf Absplitterungen und Risse, die Stützteller auf Risse, Sprünge oder übermögen Verschleiß und die Drahtbürsten auf lose oder rissige Drahte. Wenn das Elektrowerkzeug oder Zubehör fallen gelassen wird, ist es auf Schäden zu prüfen oder ein unbeschädigtes Zubehör tel zu installieren. Halten Sie sich und Unbeteiligte nach der Überprüfung und Montage eines Zubehör-teils von der Rotations ebene des Zubehörfs fern und halten Sie das Elektrowerkzeug eine Minute lang bei maximaler Leerlaufrehzahl laufen. Wahrend diesen Prüfzeitraums brechen beschädigte Zubehörteile in der Regel auseinander.
h) Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung einen Geschitsschutz, eine Schutzbrille oder eine Sicherheitsbrille. Tragen Sie nach

Bedarf eine Staubmaske, Gehorschutz, Handschuhe und eine Werkstattschürze zum Schutz vor keinen Abrieb- oder Werkstückteilen. Der Augenschutz muss die bei verschiedenen Arbeits entstehenden fliegenden Trümmerteile abhalten konnen. Die Staubmaske oder das Atemschutzgerat muss bei der Arbeit entstehende Partikel filtern konnen. Lang anhaltende Lärmbelastung kann zu Hörverlust führen.

i) Halten Sie Unbeteiligte in sicherem Abstand zum Arbeitsbereich. Personen, die den Arbeitsbereich betreten, müssen persönliche Schutzkleidung/TRagen.
Werkstückteile oder Teile von beschädigtem Zubehor können sich unter Umständen losen und auch außerhalb des unmittelbaren Betriebsbereichs zu Verletzungen führen.
j) Halten Sie das Elektrowerkzeug ausschließlich an den isolierten Grifflächen, wenn Sie Arbeiten durchführren, bei denen das Schneidwerkzeug in Kontakt mit verborgenen Elektroleitungen oder dem eigenen Netzkabel kommt kann.
Bei Kontakt des Schneidwerkzeugs mit einem stromfuhrenden Kabel wird der Strom an die Metallteile des Elektrowerkzeugs und dadurch an den Bediener weitergeleitet, und der Bediener erleidet einen Stromschlag.
k) Halten Sie das Kabel von drehenden Zubehörteilen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel zerschnitten werden oder sich verheddern, und ihre Hand oder Ihr Arm können in drehende Zubehörteile gezogen werden.
I) Legen Sie das Elektrowerkzeug niemals ab, bevor das Zubehör vollständig zum Stillstand gekommen ist. Die drehenden Zubehörteile können auf der Oberfläche festhängen und das Elektrowerkzeug aus ihrer Hand relien.
m) Verwenden Sie das Gerät nicht, während Sie es an Ihrer Seite tragen. Durch unbeab sichigtgen Kontakt mit drehenden Zubehörheiten können ihre Kleidung

eingeklemmt und das Zubehör zu ihrem Körperhin gezogen werden.

n) Reinigen Sie die Luftungsschlitze des Elektrowerkzeugs regelmäßig. Der Lüfter des Motorszieht Staub ins Gehäuse hinein, und die übermäßige Ansammlung von Metallstaub kann zu elektrischen Gefahren führen.
o) Arbeiten Sie mit dem Werkzeug nicht in der Höhe von entzündlichen Stoffen. Diese Stoffe konnten sich durch Funkenbildung entzünden.
p) Verwenden Sie kein Zubehör, bei dem flüssige Kühlmittel erforderlich sind. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu Stromschlagen führen.

Warnings in Verbindung mit Rückschlag

Ein Rückschlag ist eine plötzliche Reaktion darauf, wenn eine drehende Scheibe, ein Stützteller, eine Bürste oder ein anderes Zubehörteil eingeklemmt wird oder sich verheddert. Das Einklemen oder Verheddern führt zu einem plötzlichen Anhalten des drehenden Zubehörns, was wiederum dazu führt, dass das Elektrowerkzeug sich unkontrolliert entgegen der Drehrichtung zum Zeitpunkt des Festklemmens bewegt.

Wenn beispiselsweise eine Schleifscheibe im Werkstück eingeklemmt wird oder sich verheddert, kann sich die Kante der Scheibe, die in die eingeklemmte Stelle eindringt, in die Oberfläche des Materials graben, wodurch die Schleifscheibe aus dem Schnitt „herausklettert". Die Scheibe kann dann entweder auf den Bediener zu oder von dieser sem weg Schnellen, je nach Drehrichtigung der Scheibe zum Zeitpunkt des Festklemmens. Auch ein Brechen der Schleifscheibe ist unter diesen Umständen möglich. Ein Rückschlag ist das Ergebnis einer unsachgemäßen Bedienung des Elektrowerkzeugs und/oder von nicht ordnungsgemäßen Bedienungsabläufen oder -bedingungen und{lssst sich durch Ergreifen der richtigen Vorsichtsmaßnahmen wie im Folgenden angegeben vermeiden.

a) Halten Sie das Elektrowerkzeug gut fest und halten Sie ihren Körper und Arm so, dass Sie Rückschlagkräften widerstehen können. Verwenden Sie immer einen Zusatzhandgriff, falls vorhanden, um bei einem Rückschlag oder bei einem Gegendrehmoment während des Startens maximale Kontrolle über das Elektrowerkzeug zu gehalten. Mit den richtigen Vorsichtsmaßnahmen kann der Bediener auch bei einem Rückschlag oder bei einem Gegendrehmoment während des Startens die Kontrolle über das Gerät gehalten.
b) Halten Sie unbedingt ihre Höhe von den drehenden Zubehörteilen fern. Gefahr eines Rückschlags über ihre Hand.
c) Halten Sie ihren Körper aus dem Bereich fern, in den sich das Elektrowerkzeug bei einem Rückschlag bewegt. Bei einem Rückschlag wird das Elektrowerkzeug in die entgegengesetzte Richtung zur Scheibenbewegung zum Schleifzeitpunkt getrieben.
d) Gehen Sie bei der Bearbeitung von Ecken, scharfen Kanten usw. mit besonderer Vorsicht vor. Vermeiden Sie Sprünge und das Einklemmen des Zubehörs. Bei Ecken, scharfen Kanten oder Sprüngen kann das drehende Zubehör weniger fest klemmen, was zu einem Verlust der Kontrolle oder einem Rückschlag führen kann.
e) Verwenden Sie keine Holzklingen für Sägeketten oder Sägeblätter. Solche Klingen führen zu früigen Rückschlagen und Verlusten der Kontrolle über das Elektrowerkzeug.

Besondere Sicherheitshinweise für das Schleifen und abrasive Trennen:

a) Verwenden Sie nur die für Ihr Elektrowerkzeug empfohlenen Schleifscheiben sowie die für die ausgewählten Schleifscheiben speziell konzipierten Schutzvorrichtungen. Scheiben, für die das Elektrowerkzeug nicht vorgesehen ist, können nicht ordnungsgemäß

gesichert werden und sind davon unsicher.

b)Gekropfte Schleifscheiben müssen so montiert werden,dass ihre Schleifflache nicht uber der Ebene des Schutzhaubenrandes hervorsteht. Eine unsachgemba montierte Schleifscheibe, die uber die Ebene des Schutzhaubenrandes hinausragt, kann nicht ausreichend abgeschirmt werden.
c) Die Schutzvorrichtung muss sicher am Elektrowerkzeug befestigt und für maximale Sicherheit so positioniert werden, dass nur der gingste Teil der Scheibe dem Bediener zugänglich ist. Die Schutzvorrichtung dient zum Schutz des Bedieners vor abgebrochenen Scheibenstücken, vor unbeabsichtigtem Kontakt mit der Scheibe und vor Funken, die zu einem Entzünden der Kleidung führen können.
d) Die Schleifscheiben * dürfen nur für die empfohlenen Anwendungszwecke verwendet werden. Beispiel: Führn Sie keine Schleifarbeiten mit der Seite einer Trennscheibe durch. Abrasive Trennscheiben sind für das Umfangsschleifen vorgesehen und * donkten durch aufgebrachte Seitenkräfte brechen.
e) Verwenden Sie immer unbeschädigte Scheibenflansche in der richtigen Groß und Form für die gewährte Scheibe. Scheibenflansche in der richtigen Großstützen die Scheibe und verringn so die Bruchgefahr. Flansche für Trennscheiben können sich von Flanschen für Schleifscheiben unterscheiden.
f) Verwenden Sie keine abgenutzten Scheiben aus größeren Elektrowerkzeugen. Für großere Elektrowerkzeuge konstruierte Scheiben sind nicht für die hohenen Drehzahlen eines kleineren Werkzeugs geeignet und können zerspringen.

Zusätzliche besondere Sicherheitshinweise für das abrasive Trennen:

Trennarbeiten dürfen nur mit einer besonderen Schutzvorrichtung durchgeführt werden (nicht inbegriffen), Abb. C2 - D2

a) Blockieren Sie die Trennscheibe nicht und über den Sie keinen übermaßigen Druck aus. Versuchen sie nicht, eine übermaßige Schnitttiefe zu erreichen. Eine Überlastung der Scheiben führt zu einer höheren Last und einer höheren Anfälligkeit für das Verdrehen und Festsetzen der Scheibe im Schnitt sowie zur Gefahr eines Rückschlags oder Bruchgefahr.
b) Bringen Sie ihren Körpern nicht hinter oder geben die drehende Scheibe. Wenn die Scheibe sich während des Arbeitsens von Ihr hem Körper entfernt, kann ein möglicher Rückschlag die drehende Scheibe und das Elektrowerkzeug direkt in ihre Richtung treiben.
c) Wenn die Scheibe festsitzt oder das Trennen aus einem beliebigen Grund unterbrochen werden muss, schalten Sie das Elektrowerkzeug aus und halten Sie es bewegungslos, bis die Scheibe vollständig zum Stillstand gekommen ist. Versuchen Sie niemals, die Trennscheibe aus dem Werkstück zu entfern, während sie noch in Bewegung ist. Dies konnte zu einem Rückschlag führen. Untersuchen Sie die Ursache des Festsitzens und treffen Sie entsprechende Gegenmaßnahmen.
d) Nehmen Sie den Schneidvorgang außerhalb des Werkstücks wieder auf. Lassen Sie die Scheibe erst die volle Drehzahl erreichen und schneiden Sie dann vorsichtig weiter. Die Scheibe kann festsitzen, hinaufsteigen oder einen Rückschlag verursachen, wenn der Schneidvorgang im Werkstück wieder aufgenommen wird.
e) Stützen Sie Platten oder übergroBe Werkstücke ab, um die Gefahr eines Festklemmens der Scheibe oder eines Ruckschlags zu verringn. GroBe Werkstücke sacken haulig durch ihr Eigengewicht ein. Die Stützen müssen auf beiden Seiten der Scheibe in der Nane der Schnittlinie und in der Nane der Kante unter dem Werkstuck platziert werden.

f) Seien Sie bei kleinformatigen Schnitten in bestehenden Wänden oder anderen Blindflächen besonderss vorsichtig. Die Herausragende Scheibe kann Gas- oder Wasserleitungen, elektrische Kabel oder Gegenstände anschneiden, die zu einem Rückschlag führen können.

Sicherheit bei Elektrizität
Beachten Sie bei der Arbeit mit elektrischen Werkzeugen/Geräten stets die in ihrem Land geltenden Sicherheitsvorschriften, um Personenschäden, Stromschläge und Brände zu vermeiden. Lesen Sie die folgenden Sicherheitshinweise sowie die beiliegenden Sicherheitshinweise sorgfältig durch.

Stellen Sie immer sicher, dass die Spannung de Stromversorgung der Nennspannung auf dem Typenschild des Werkzeugs/Gerats entspricht.

Werkzeug/Gerat der Schutzklasse II - schutzisoliert - kein Schutzkontaktanschluss erforderlich

Wenn sich Arbeiten mit einem Elektrowerkzeug in feuchten Umgebungen nicht vermeiden setzen, verwenden Sie eine Stromversorgung mit einer Fehlerstrom-Schutzeinrichtung (RCD). Durch die Verwendung einer RCD wird die Gefahr eines elektrischen Schlags verringgert.

2. ANGABEN ZUM WERKZEUG

Verwendungszweck

Ihr Winkelschleifer wurde zum Schleifen von Mauerwerk und Stahl ohne Verwendung von Wasser konstruiert. Zum Trennen muss eine besondere Schutzvorrichtung verwendet werden (nicht inbegriffen). Abb. D2.

Technische Daten

AGM1060S AGM1061S
Netzspannung 230-240 V~ 230-240 V~
Netzfrequenz 50 Hz 50 Hz
Leistungsaufnahme 750 W 900 W
Nenndrehzahl 12.000 /min 12.000 /min
Radschleifscheibe
Durchmesser 115 mm 125 mm
Bohrung 22,2 mm	22,2 mm
Dicke	6 mm	6 mm
Radtrennscheibe
Durchmesser 115 mm 125 mm
Bohrung 22,2 mm	22,2 mm
Dicke	3 mm	3 mm
Spindelgewinde	M14	M14
Gewicht	1,79 kg	1,97 kg
Schalldruck (LPA)	88,7 + 3 dB(A)	88,1 + 3 dB(A)
Schallleistung (LWA)	99,7 + 3 dB(A)	99,1 + 3 dB(A)
Vibrationen „Flachschleifen" a h,AG	7,789 + 1,5 m/s2	9,110 + 1,5 m/s2

Vibrationsintensität

Die in dieser Bedienungsanleitung angegebene Vibrationsemissionsstufe wurde mit einem standardisierten Test gemäß EN 60745 gemessen; sie kann verwendet werden, um ein Werkzeug mit einem anderen zu vergleichen und die Vibrationsbelastung bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke vorläufig zu beurteilen.

• Die Verwendung des Werkzeugs für andere Anwendungen oder mit anderen oder schlecht gewartetem Zubehör kann die Belastung erheblich erhöhen.
• Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder wenn es lauft, aber nicht eingesetzt wird, können die Belastung erheblich verringn.

Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie ihre Höhe warm, und organisieren Sie ihren Arbeitsablauf.

Beschreibung

Die Ziffern im nachstehenden Text verweisen auf die Abbildungen auf Seite 2-4.

Abb. A

1. Spindelarretierungsknopf
2. Lösehebel für Schutzvorrichtung
3. Schutzvorrichtung
4. Losehebel für Ein-/Aus-Schalter
5. Ein-/Aus-Schalter
6. Seitengriff-Verbindungspunkt

Abb.B

1. Spindel
2. Seitengriff
3. Montageflansch
4. Radschleifscheibe (nicht inbegriffen)
5. Spannmutter
6. Schraubenschlüssel

Abb.C1 & D1

Schutzvorrichtung für das Schleifen

Abb.C1 & D2

Schutzvorrichtung für das Trennen (nicht inbegriffen)

Montage

Schalten Sie das Gerät vor der Montage aus, undziehen Sie den Netzstecker aus der Steckdose.

Montage der Schutzvorrichtung

(Abb. C und D)

• Legen Sie das Gerät mit der Spindel (7) nach offen weisend auf einen Tisch.
• Positionieren Sie die Schutzvorrichtung (3) wie in Abbildung C dargestellt über den oberen Teil des Geräts. Stellen Sie damit sichere, dass die Rillen der Schutzvorrichtung in die Einkerbungen des Geräts passen.
• Drehen Sie die Schutzvorrichtung wie in Abbildung D dargestellt gegen den Uhrzeigersinn, und haken Sie den Lösehebel für die Schutzvorrichtung (2) ein.
• Sie können die Position der Schutzvorrichtung durch Lösen des Hebels (2), Einstellen der Schutzvorrichtung auf die gewünschte Position und Einhaken des Hebels zum Verriegeln anpassen.

Versuchen Sie niemals, die Schutzvorrichtung zu entfern.

Einbau und Ausbau der Radschleifscheibe

(Abb. B)

• Verwenden Sie stets die passenden Scheiben für diese Gerät mit einem Durchmesser von 0 115 mm für AGM1060S und 0 125 mm für AGM1061S sowie einer Bohrung von 22,2 mm. Die Scheibendicke sollen bei einer Schleifscheibe 6 mm betragen und bei einer Trennscheibe 3 mm. Nach dem Einbau darf die Scheibe nicht die Schutzvorrichtung berühren.

Einbau

• Legen Sie das Gerät mit der Schutzvorrichtung (3) nach oben weisend auf einen Tisch.
• Bringen Sie den Flansch (9) auf der Spindel (7) an.
• Platzieren Sie die Radschleifscheibe (10) auf der Spindel (7).
• Halten Sie den Spindelarretierungsknopf (1) gedrückt, und ziehen Sie die Spannmutter (11) mit dem Schraubenschlüssel (12) fest auf der Spindel (7) an.

Ausbau

• Legen Sie das Gerät mit der Schutzvorrichtung (3) nach oben weisend auf einen Tisch.
• Halten Sie den Spindelarretierungsknopf (1) gedrückt, und losen Sie die Spannmutter (11) mit dem Schraubenschlüssel (12).
• Entfernen Sie die Radschleifscheibe (10) von der Spindel (7).
• Halten Sie den Spindelarretierungsknopf (1) gedrückt undziehen Sie die Spannmutter (11) mit dem

Einbau des Seitengriffs (Abb. A und B)

• Der Seitengriff (8) kann in einen der drei Seitengriff-Verbindungspunkte (6) eingeschraubt werden.

3. BETRIEB

Beachten Sie, dass das Werkstück gut gesichert oder befestigt ist und halten Sie den Netzkabel fern vom Arbeitsplatz.

Ein- und Ausschalten (Abb. A)

• Ziehen Sie zum Einsatzen des Geräts den Lösehebel für den Ein-/Aus-Schalter (4) zuschin, und drücken Sie dann den Ein-/Aus-Schalter (5).
• Lassen Sie zum Ausschalten des Geräts den Ein-/Aus-Schalter (5) los.

Halten Sie das Gerät beim Ein- und Ausschalten vom Werkstück fern, da die Radschleifscheibe andernfalls das Werkstück beschädigen konnte.

• Spannen Sie das Werkstück ein, oder sichern Sie es bei der Arbeit anderweitig.
• Überprüfen Sie regelmäßig die Scheiben. Abgenutzte Schleifscheiben können die Leistung des Gerats beeinträchtigen. Tauschen Sie die Schleifscheibenrechtzeitig gegen neue aus.
• Schalten Sie das Gerät nach der Verwendung immer zuerst aus, bevor Sie den Netzstecker aus der Steckdoseziehen.

Entgraten (Abb. E)

Beim Entgraten lässt sich mit einem Neigungswinkel von 30^ bis 40^ die besten Ergebnisse erzielen. Bewegen Sie das Gerät unter leichtem Druck vor und darüber. Dies verhindert ein Verfahren oder Überhitzen des Werkstücks sowie die Bildung von Riefen.

Verwenden Sie zum Entgraten niemals abrasive Schleifscheiben!

Trennen (Abb. F)

Zum Trennen muss eine besondere Schutzvorrichtung verwendet werden (nicht inbegriffen). Halten Sie festen Kontakt zum Werkstück, um Vibrationen zu vermeiden, neigen Sie das Gerät beim Trennen nicht, und üben Sie keinen übermögen Druck aus. Üben Sie beim Arbeiten nur mögigen Druck aus, der dem bearbeiteten Werkstoff angemessen ist. Verlangsamen Sie die

Schleifscheiben nicht durch Gegendruck von der Seite. Die Richtung, in der Sie schreiben möchten, ist wichtig. Das Gerät muss immer entgegen der Schnittrichtung arbeiten. Bewegen Sie also niemals das Gerät in die andere Richtung! Es besteht die Gefahr, dass das Gerät beim Trennen festklemmt, was einen Rückschlag verursacht, sodass Sie die Kontrolle über das Gerät verlieren.

Ratschlage für optimale Arbeitsergebnisse

• Spannen Sie das Werkstück ein.
  Verwenden Sie für keine Werkstücke eine Spannvorrichtung.
• Halten Sie das Gerät mit beiden Händen fest.
  Schalten Sie das Gerät ein.
  Warten Sie, bis das Gerät seine Hochstdrehzahl erreicht hat.
• Setzen Sie die Schleifscheibe auf das Werkstück.
• Bewegen Sie das Gerät langsam am Werkstück entlang, wobei Sie die Schleifscheibe fest gegen das Werkstück drücken.
• Üben Sie nicht zu viel Druck auf das Gerät aus.
  Lassen Sie das Gerät die Arbeit verrichten.
  Schalten Sie das Gerät aus, und warten Sie vor dem Ablegen, bis es vollkommen zum Stillstand gekommen ist.

4. WARTUNG

Schalten Sie das Gerät vor der Reinigung und Wartung immer aus, undziehen Sie den Netzstecker aus der Steckdose.

Reinigen Sie das Werkzeuggehäuse regelmäßig mit einem weichen Lappen, vorzugsweise nach jeder Verwendung. Stellen Sie sicher, dass die Luftungsöffnungen frei von Staub und Schmutz sind. Entfernen Sie anhaltenden Schmutz mit einem weichen Lappen, der leicht mit Seifenwasser befeucht wurde. Verwenden Sie keine Lösungsmittel wie Benzin, Alkohol, Ammoniak usw., da Chemikalien dieser Art die Kunststoffe beschädigen.

Austausch der Netzkabel

Beschädigte Netzkabel mussen durch den Hersteller, dessen Kundendienst oder ähnlich qualifizierte Fachleute ausgetauscht werden, um Gefahrensstitutionen zu vermeiden.

Austausch des Netzsteckers (nur Großbritannien)

Wenn der angespritzte 3-polige Stecker des Gerats beschädigt ist und ausgetauscht werden muss, ist es wichtig, dass er korrekt zerlegt und durch einen zugelassenen gesicherten Stecker des Typs BS 1363/7A ausgetauscht wird, wobei die folgenden Verkabelungsanweisungen einzuhalten sind. Die Adern des Netzkabels weisen die folgende Farbcodierung auf:

• Blau neutral
• Braun spannungsführend

Da die Farben der Adern im Netzkabel des Geräts unter Umständen nicht den Farbmarkierungen der Klemmen des Steckers entsprechchen, gehen Sie wie folgt vor:

Die blaue Ader muss mit der Klemme verbunden werden, die mit dem Buchstaben N gekennzeichnet oder schwarz ist.

Die braune Ader muss mit der Klemme verbunden werden, die mit dem Buchstaben L gekennzeichnet oder rot ist.

Kohlebürsten

Abgenutzte Kohlebürsten müssen von der Kundendienstabteilung des Herstellers oder einer entsprechend qualifizierten Person ausgetauscht werden.

Verwenden Sie nur Original-Kohlebürsten des richtigen Typs.

GARANTIE

Die Garantiebedingungen sind der separat beiliegenden Garantiekarte zu entnehmen.

UMWELTSCHUTZ

Schadhafte und/oder zu entsorgende elektrische oder elektronische Werkzeuge und Geräte müssen an den dazu vorgesehen. Recyclung-Stellen abgegeben werden.

Nur für EG-Länder

Entsorgen Sie Elektrowerkzeuge nicht über den Hausmüll. Entsprechend der EU-Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte sowie der Umsetzung in nationales Recht mussen Elektrowerkzeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltschonend entsorgt werden.

Am Produkt und am Benutzerhandbuch können Änderungen vorgenommen werden.

Die technischen Daten können sich ohne Vorankündigungändern.

Haakse slijper 750W - 115MM / 900W - 125MM AGM1060S/AGM1061S

Elektrische verilgheit

2. TECHNISCHE INFORMATIE

Bedoeld gebruik

Endast for EU-länder

Karan kierteet M14M14

Paino 1,79kg1,97kg

Aänipaine (L_PA) 88,7 + 3 dB(A) 88,1 + 3 dB(A)

Aäniteho (L_WA) 99,7 + 3 dB(A) 99,1 + 3 dB(A)

7,789+ 9,110+ Tärinä “Pintahionta” a h,AG 1,5 m/s² 1,5 m/s²

Tärinataso
