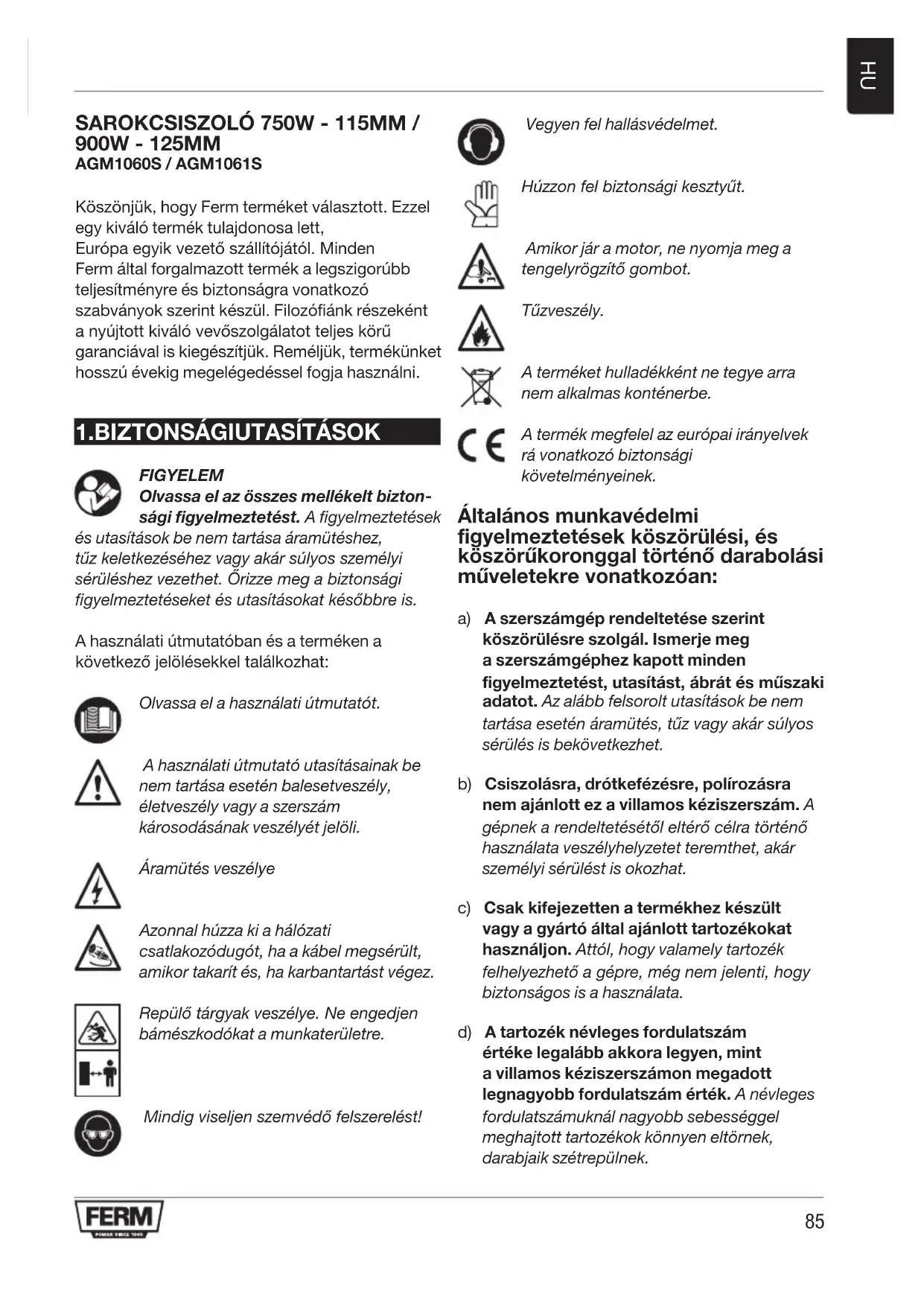

HASZNÁLATI ÚTMUTATÓ AGM1061S Ferm

Köszönjük, hogy Ferm terméket választott. Ezzel egy kiváló termék tulajdonosa lett, Európaegyikvezetőszállítójától.Minden Ferm által forgalmazott termék a legszigorúbb teljesítményre és biztonságra vonatkozó szabványok szerint készül. Filozófiánk részeként anyújtottkiválóvevőszolgálatotteljeskörű garanciával is kiegészítjük. Reméljük, termékünket hosszú évekig megelégedéssel fogja használni.

1. BIZTONSÁGI UTASÍTÁSOK

FIGYELEM Olvassa el az összes mellékelt bizton- sági figyelmeztetést. A figyelmeztetések és utasítások be nem tartása áramütéshez, tűz keletkezéséhez vagy akár súlyos személyi sérüléshez vezethet. Őrizze meg a biztonsági figyelmeztetéseket és utasításokat későbbre is. A használati útmutatóban és a terméken a következőjelölésekkeltalálkozhat: Olvassa el a használati útmutatót. A használati útmutató utasításainak be nem tartása esetén balesetveszély, életveszély vagy a szerszám károsodásának veszélyét jelöli. Áramütés veszélye Azonnal húzza ki a hálózati csatlakozódugót, ha a kábel megsérült, amikor takarít és, ha karbantartást végez. Repülő tárgyak veszélye. Ne engedjen bámészkodókat a munkaterületre. Mindig viseljen szemvédő felszerelést! Vegyen fel hallásvédelmet. Húzzon fel biztonsági kesztyűt. Amikor jár a motor, ne nyomja meg a tengelyrögzítő gombot. Tűzveszély. A terméket hulladékként ne tegye arra nem alkalmas konténerbe. A termék megfelel az európai irányelvek rá vonatkozó biztonsági követelményeinek. Általános munkavédelmi figyelmeztetések köszörülési, és köszörűkoronggal történő darabolási műveletekre vonatkozóan: a) A szerszámgép rendeltetése szerint köszörülésre szolgál. Ismerje meg a szerszámgéphez kapott minden figyelmeztetést, utasítást, ábrát és műszaki adatot. Az alább felsorolt utasítások be nem tartása esetén áramütés, tűz vagy akár súlyos sérülés is bekövetkezhet. b) Csiszolásra, drótkefézésre, polírozásra nem ajánlott ez a villamos kéziszerszám. A gépnek a rendeltetésétől eltérő célra történő használata veszélyhelyzetet teremthet, akár személyi sérülést is okozhat. c) Csak kifejezetten a termékhez készült vagy a gyártó által ajánlott tartozékokat használjon. Attól, hogy valamely tartozék felhelyezhető a gépre, még nem jelenti, hogy biztonságos is a használata. d) A tartozék névleges fordulatszám értéke legalább akkora legyen, mint a villamos kéziszerszámon megadott legnagyobb fordulatszám érték. A névleges fordulatszámuknál nagyobb sebességgel meghajtott tartozékok könnyen eltörnek, darabjaik szétrepülnek.86

e) A tartozék külső átmérőt és vastagságot a villamos kéziszerszám terhelhetőségi értékein belül kell megválasztani. A nem jó méretezésű tartozék nem irányítható megfelelően, ilyen esetben a védőburkolat sem képes megfelelő védelmet nyújtani. f) A menetes rögzítésű tartozékoknak méretben illeszkednie kell a csiszoló tengelymenetére. A karimás rögzítésű tartozékoknál a tengelyfurat méretnek pontosan illenie kell a felfogókarima átmérőhöz. Ha a tartozék nem illik a villamos kéziszerszám rögzítő szerelvényébe, nem lesz egyensúlyban, erősen rázkódni fog, sőt a gép akár irányíthatatlanná is válhat miatta. g) Sérült tartozékot ne használjon. Használat előtt mindig vizsgálja meg, hogy a köszörűkorongon nincs-e hasadás vagy repedés, az alapalatéten nincs-e nyoma repedésnek, törésnek vagy erős kopásnak, a drótkefe drótszálai nincsenek-e kilazulva vagy eltörve. Ha a gép vagy valamelyik tartozéka leesett, ellenőrizze, hogy nem sérült-e meg, vagy szereljen fel másik, ép tartozékot. A tartozék vizsgálatát és felszerelését követően győződjön meg hogy sem Ön, sem más nincs a forgó tartozék síkjában és járassa a gépet egy percen keresztül a legnagyobb üresjárati sebességen. Ha a tartozék sérült, ennyi idő alatt rendszerint széttörik. h) Viseljen személyi védőfelszerelést. Az adott munkától függően arcvédő pajzsot, biztonsági szemüveget vagy védőszemüve- get használjon. Szükség esetén porvédő álarcot, hallásvédelmet, kesztyűt, valamint a kisebb csiszolóanyag darabkák és munkadarab forgácsok kivédésére alkalmas védőkötényt is viseljen. A szemvédelemnek képesnek kell lennie megvédeni a szemet a különböző műveleteknél keletkező repülő törmeléktől. A porvédő álarcnak vagy légzőkészüléknek ki kell szűrnie a munka közben keletkező részecskéket. Az erős zaj hosszabb idő alatt halláskárosodást tud okozni.

i) Gondoskodjon arról, hogy a bámészkodók

biztonságos távolságban maradjanak a munkaterülettől. A munkaterületen mindenkinek személyi védőfelszerelést kell hordania. A munkadarabról vagy az esetlegesen törött tartozékról kirepülő forgács a közvetlen munkaterületen túl is sérülést okozhat. j) A villamos kéziszerszámot mindig csak a szigetelő markolatnál fogja, ha fennáll az esély, hogy a vágótárcsa rejtett vezetékbe vagy a szerszám saját vezetékébe ütközhet. Ha a vágótárcsa feszültség alatt levő vezetékhez ér, a szerszám fém részei feszültség alá kerülve áramütést okozhatnak. k) A csatlakozózsinór mindig legyen távol a forgó résztől. Ha ugyanis elveszíti uralmát a gép felett, akkor előfordulhat, hogy a forgó tartozék elvágja vagy behúzza a csatlakozózsinórt, amely aztán a kezét vagy karját is a forgó tartozéknak rántja. l) Tilos a gépet letenni, amíg a tartozék forgása teljesen le nem állt. Megtörténhet, hogy a forgó tartozék belemar a felületbe, és a gépet kirántja a kezéből. m) Ne járassa a gépet, miközben az oldalánál lógatva egyik helyről a másikra viszi. A forgó tartozék a ruhát véletlenül elkapva a testébe ütközhet. n) Rendszeresen tisztítsa meg a gépen a szellőző nyílásokat. A motor ventilátor ugyanis beszívja a port a házba, a sok összegyűlt fémpor pedig villamosság szempontjából veszélyes helyzetet teremthet. o) Ne használja a villamos kéziszerszámot tűzveszélyes anyagok közelében. A szikrák tüzet okozhatnak. p) Hűtőfolyadékot igénylő tartozékokat ne használjon. A víz vagy más hűtőfolyadék használata áramütést okozhat. Visszarúgás és hozzá kapcsolódó figyelmeztetések A visszarúgás a gép hirtelen reakciója a forgó csiszolókorong, alapalátét, kefe vagy egyéb87

tartozék megszorulására. A megszorulás hatására aforgótartozékhirtelenelakad,akezelőuralma alól kiszabadult gép pedig a tartozéknak a befeszülési ponton fennálló forgásirányával ellentétesiránybalökődik. Amikorpéldáulaköszörűkorongelakadvagy megszorul a munkadarabban, megtörténhet, hogyakorongnakamegszorulásipontonbelépő peremebelevájamunkadarabfelületébe,amitől a korong kicsúszik vagy visszarúg. A tárcsa akezelőirányábavagyellentétesiránybais lökődhet,attólfüggően,hogyéppenmilyen irányban mozog a korong az elakadási ponton. A csiszolótárcsa ilyen helyzetben könnyen el is törhet. A visszarúgás minden esetben a villamos kéziszerszám rossz használatának, a nem megfelelőmunkamódszernekvagykörülménynek akövetkezménye,azalábbfelsoroltmegfelelő óvintézkedésekkelelkerülhető. a) Markolja meg erősen a gépet, és tartsa úgy a karját, illetve úgy álljon a gép mellett, hogy le tudja győzni a visszarúgás erejét. Ha van, mindig használja a segédfogantyút, segít legyőzni a visszarúgás erejét és a beindításkor keletkező torziós nyomatékot. Akezelőatorziósnyomatékot,avisszarúgás erejétmegfelelőóvintézkedésekkelletudja győzni. b) Ne tegye kezét a forgó rész közelébe. A tartozék visszarúghat a kéz felé. c) Soha ne álljon arra a helyre, amely felé visszarúgás esetén a gép mozogna. Visszarúgáskor a szerszám mindig az ellenkezőiránybalendül,mintamilyenirányúa korong mozgása az elakadási ponton. d) Legyen különösen óvatos a sarkoknál, éles széleken stb. Akadályozza meg, hogy a tartozék ide-oda ugráljon vagy befeszüljön. A sarkok, éles peremek vagy a gép ugrálása miatt a forgó tartozék könnyen megszorul, amitőlagépkezelőelveszíthetiuralmátagép felett vagy a gép visszarúghat. e) Tilosagéprefűrészláncosfafaragókést vagyfogazottfűrészlapotfelerősíteni. Ilyen szerszámok gyakran váltanak ki visszarúgást vagy a gép feletti uralom elvesztését. Speciális munkavédelmi figyelmeztetések a köszörülési és darabolási műveletekre vonatkozóan: a) Mindig a kisgéphez kifejezetten ajánlott korongfajtákat és kifejezetten a kiválasztott korongfajtáhozelőírtvédőburkolatot használjon. A kisgép rendeltetésének nem megfelelőkorongokkalszembennem lehetkellővédelmetnyújtani,ezértazilyen korongok használata nem biztonságos. b) A középen süllyesztett korongok csiszolófelületét a védőburkolat él síkja alá kell szerelni. A nem jól felszerelt, a védőburkolat él síkján túlnyúló korong nem kaphat kellő védelmet. c) A védőburkolatot szilárdan kell felerősíteni a kisgépre, és szerelési helyzetét úgy kell beállítani, hogy a lehető legnagyobb védelmet nyújtsa, vagyis a korong lehető legkisebb része maradjon fedetlen. A védőburkolatvédiagépkezelőtatöröttkorong szétrepülődarabkáitólésattól,hogyvéletlenül hozzáérjen a koronghoz, valamint a ruha meggyulladását okozó szikráktól. d) A korongokat kizárólag az ajánlott rendeltetési célra szabad használni. Tilos például köszörülni a daraboló köszörűkorong oldalával. A daraboló köszörűkorongkerületicsiszolásra, köszörülésre szolgál, a korongra oldalirányban hatóerőktőlviszontdarabokratörhet. e) Mindig a kiválasztott korongnak megfelelő méretű és alakú, ép illesztőperemekkel dolgozzon. Amegfelelőillesztőperemek megtámasztják a korongot, és ezáltal csökkentik a korongtörés esélyét. A daraboló köszörűkorongokhoz alkalmas illesztőperemek eltérhetnek a csiszoló- vagy köszörűkorongokhoz alkalmas illesztőperemektől. f) Ne használjon nagyobb méretű gépeken lekoptatott korongokat. A nagyobb méretű gépekre való korong nem alkalmas kisebb méretű, nagyobb sebességű géphez, szétrepedhet.88

További munkavédelmi figyelmezte- tések kifejezetten köszörűkoronggal történő darabolásra: Darabolást csak speciális nyitott végű védőburkolattal (külön szerezhető be) lehet végezni C2 D2 ábra a) Ne„erőltesse”adarabolóköszörűkorongot,és ne gyakoroljon rá túlontúl nagy nyomást. Ne próbáljon túlságosan mélyen vágni vele. A túlnagyerőhatásfokozzaakorongterhelését növelve a korong vágatba szorulásának, görbülésének esélyét, ami visszarúgás vagy korongtörés oka is lehet. b) Soha ne álljon a forgó koronggal egy vonalba vagy a forgó korong mögé. Amikor a korong a műveletvégzés pontjában éppen távolodik a kezelőtől, egy esetleges visszarúgáskor a forgó korong, a gép egyenesen a gépkezelő felé fog lökődni. c) Ha a korong megszorul vagy valamilyen okból meg kell szakítani a vágást, akkor a gépet kikapcsolás után tartsa mozdulatlanul, amíg a korong forgása teljesen le nem áll. A még forgó korongot ne próbálja kiemelni a vágatból, mert visszarúgás következhet be. Derítse ki mi okozza a korong megszorulását és szüntesse meg. d) A vágást ne indítsa újra úgy, hogy a korong a munkadarabban van. Várjon, amíg a korong eléri teljes fordulatszámát, majd óvatosan engedje vissza a vágatba. A korong beköthet, felfelé kicsúszhat vagy visszarúghat, ha a munkadarabban indítja újra. e) A megszorulás és visszarúgás esélyét csökkentheti a nagy méretű munkadarabok alátámasztásával. A nagy méretű munkadarabok hajlamosak megereszkedni saját súlyuk alatt. A korong mindkét oldalán, a vágás vonalának közelében és a munkadarab széléhez közel is helyezzen el támasztékokat. f) Legyen különösen óvatos, ha bemélyedést vág meglévőfalba. A kiálló koronggal belevághat a gáz- és vízvezeték csövekbe, elektromos vezetékbe vagy más tárgyba, ami visszarúgást okozhat. Elektromos biztonság Villamos kisgépek használatakor mindig tartsa be azadottországtűzésáramütéselleniésegyéb balesetek elkerülését célzó szabályokat. Olvassa elakövetkezőbiztonságiutasításokatésa géphez mellékelt munkavédelmi utasításokat is. Mindig ellenőrizze, hogy a hálózati feszültség valóban megegyezzen típustábla szerinti adatokkal. II érintésvédelmi osztályú gép - Kettős szigetelés: földvezeték nélküli csatlakozó aljzatról is használható. Ha a szerszámgépet mindenképpen nedves környezetben kell használni, akkor használjon áramvédőkapcsolóvalellátotttápforrást. Azáramvédőkapcsolóvalellátotttápforrás használatávalmérsékelhetőazelektromos áramütés veszélye.

Rendeltetése A sarokcsiszoló fém és falazóanyagok köszörülésére szolgál víz használata nélkül. Daraboláshozkülönvédőburkolatotkellhasználni (nem része a csomagnak). D2 ábra Műszaki adatok AGm1060S AGm1061S Hálózati feszültség 230-240 V ~ 230-240 V ~ Hálózati frekvencia 50 Hz 50 Hz Teljesítmény felvétel 750W 900W Névleges fordulatszám 12.000 /min 12.000 /min Köszörűkorong Átmérő 115 mm 125mm Furat 22.2 mm 22.2 mm Vastagság 6 mm 6 mm Daraboló korong Átmérő 115 mm 125 mm Furat 22.2 mm 22.2 mm Vastagság 3 mm 3 mm Tengelymenet M14 M1489

Súly 1.79 kg 1.97 kg Hangnyomásszint (L

) 88.7 + 3dB(A) 88.1 + 3dB(A) Hangteljesítményszint (L

) 99.7 + 3dB(A) 99.1 + 3dB(A) Rezgés, “síkköszörülés” a h,AG

Rezgés értékek A használati útmutatóban megadott rezgéskibocsátási értékek mérése az EN 60745 sz. szabvány szerinti egységesített eljárással történt; az értékek használhatók gépek összehasonlítására és a munkavégzés közbeni rezgésterheléselőzetesmegbecsléséreazadott alkalmazási területen

• haazelektromoskéziszerszámotmás területen használják vagy más vagy rossz karban tartott tartozékkal, a rezgés terhelés jelentősenmegnövekedhet

• azokazidőtartamok,amelyalattagép üresenjárvagyáll,jelentősencsökkenthetika tényleges terhelést Védje magát a rezgés hatásától, tartsa karban a gépet és a tartozékokat, melegítsen be és szervezze meg okosan a munkáját. Leírás A szövegbeli számok a 2-4 oldal képeire utalnak. A ábra 1.Tengelyrögzítőgomb 2.Védőburkolatkioldógomb 3.Védőburkolat

4. A be- és kikapcsoló kioldó karja

6. Oldalfogantyú csatlakozási pontja

10. Korong (nincs a csomagban)

D1 ábra Védőburkolatköszörüléshez D2 ábra Védőburkolatdaraboláshoz(nincsacsomagban) összeszerelés Szerelés előtt mindig kapcsolja ki a gépet és húzza ki a hálózati csatlakozódugót. A védőburkolat felszerelése (C és D ábra)

• Tegyeagépetazasztalraatengelyorsó(7) nézzen felfelé.

• Tegyeavédőburkolatot(3)azorsóvégre a C ábrán látható módon, ügyelve, hogy avédőburkolatbütykeiéppenazorsóvég hornyaiba kerüljenek.

• ForgassaavédőburkolatotaDábraszerint balraésnyomjabeavédőburkolatkioldókart (2).

• Avédőburkolathelyzetétakioldókart(2) megoldva tudja állítani, állítsa be, majd a kart beszorítva rögzítse. Ne próbálkozzon a védőburkolat eltávolításával. A korong felhelyezése, levétele (B ábra)

• Mindigagéphezvalókorongothasználjon, az AGM1060S esetén Ø 115 mm-eset, az AGM1061S esetén pedig Ø 125 mm-eset, afurat22,2mmtőlkezdődhet,akorong vastagság köszörüléshez 6 mm, daraboláshoz 3mmlehet,aszerelőkorongnemérhethozzá avédőburkolathoz. Felszerelés

• Tegyeagépetazasztalra,avédőburkolat(3) nézzen felfelé.

• Tegyeráaszerelőkarimát(9)atengelyorsóra (7).

• Tegyeráakorongot(10)atengelyorsóra(7).

• Atengelyrögzítőgombot(1)nyomvatartva erősenhúzzaráabiztosítóanyát(11)az tengelyorsóra (7) a kulccsal (12). Levétele

• Tegyeagépetazasztalra,avédőburkolat(3) nézzen felfelé.

• Atengelyrögzítőgombot(1)nyomvatartva oldja meg a biztosítóanyát (11) a kulccsal (12).

• Vegyeleakorongot(10)atengelyorsóról(7).

• Atengelyrögzítőgombot(1)nyomvatartva húzza meg szorosra a biztosítóanyát (11) a kulccsal (12).90

Az oldalfogantyú felszerelése (A és B ábra)

• Azoldalfogantyút(8)aháromcsatlakoztatási pont egyikébe (6) lehet becsavarni.

A munkadarab legyen rendesen alátámasztva vagy rögzítve, a csatlakozó vezetéket a munkaterületen kívül vezesse. Bekapcsolás, kikapcsolás (A ábra)

• Agépbekapcsolásakorhúzzamagafeléa bekapcsoló kioldó kart (4), majd nyomja meg a bekapcsoló kapcsolót (5).

• Agépkikapcsolásakorengedjeela bekapcsoló kapcsolót (5). A gép bekapcsolásakor, kikapcsolásakor tartsa a munkadarabtól távol a gépet, mert a korong kárt tehet a munkadarabban.

• Erősenfogjabevagymásmódszerrelbiztosítsa, hogy a munkadarab ne mozdulhasson el munka közben.

• Rendszeresenellenőrizzeakorongot.Hakopott akorong,agépteljesítményegyengül.Időben cserélje a korongot.

• Használatutánelőszörmindigkapcsolja ki a gépet, csak azután húzza ki a hálózati csatlakozódugót. Sorjátlanítás (E ábra) Sorjátlanításkor legjobb eredményt 30º - 40º fokközöttidőlésszöggellehetelérni.Enyhe nyomássalmozgassaagépetelőrehátra.Így elkerülhető,hogyamunkadarabelszíneződjön, túlságosanfelmelegedjenésnemképződnek barázdák. Soha ne használjon sorjátlanításhoz daraboló köszörűkövet! Vágás (F ábra) Daraboláshozkülönvédőburkolatotkellhasználni (nem része a csomagnak). Biztosan érjen a munkadarabhoz, hogy ne rezegjen, vágáskor ne döntse és ne is fejtsen ki nyomást. Munka közben a megmunkált anyaghoz megfelelő,mérsékeltnyomástfejtsenki.Ne lassítsa a korongot oldalirányú ellennyomással. Az irány a fontos, amerre a vágás történik. A gépnek mindig a vágás irányában kell dolgoznia; ne mozgassa a gépet a másik irányba! Fennáll a veszély, hogy a gép a vágásba kap, visszarúgás következhet be vagy irányíthatatlanná válhat. Hasznos ötletek

• Fogjabeamunkadarabot.Kis munkadaraboknál használjon satut.

• Mindkétkezéveltartsaagépet.

• Várjameg,amígagépteljessebességre gyorsul.

• Helyezzeráakorongotamunkadarabra.

• Lassanmozgassaagépetamunkadarabon, közben szilárdan nyomja a korongot a munkadarabnak.

• Nenyomjatúlerősenagépet. Hagyja,hogy a gép dolgozzon.

• Kapcsoljakiagépet,majdvárjameg,amíg teljesen leáll, csak utána tegye le.

Tisztítás és karbantartás előtt mindig kapcsolja ki a gépet és húzza ki a hálózati csatlakozódugót. Agépvázatrendszeresen,lehetőlegminden használatutántöröljeátpuharuhával.Ellenőrizze, hogyaszellőzőnyílásokatpor,piszoknetömje el.Makacsszennyeződésekhezhasználjon szappanos vízzel átitatott ruhát. Oldószert, gázolajat, alkoholt, ammóniát stb ne használjon. Ezek a vegyszerek kárt tesznek a szintetikus részekben. Csatlakozó zsinór csere Ha a hálózati csatlakozódugó megsérült, a veszélyhelyzetek elkerülése érdekében ki kell cseréltetni a gyártóval, megbízott szervizzel vagy más, hasonlóan képzett személlyel. Hálózati csatlakozódugó csere (csak Nagy- Britannia) Ha az egység 3 villás csatlakozódugója tönkremegy és cserélni kell, fontos, hogy rendesen meg legyen semmisítve és BS 1363/7A biztosítékos csatlakozódugóra legyen cserélve a következőbekötésiutasítástkövetve.Ahálózati kábelvezetékeinekjelöléseakövetkező:91

• barna fázis Mivel az egység hálózati csatlakozókábelében a vezetékek színei nem feltétlenül felelnek meg a dugókapcsainak,akövetkezőképpenjárjonel:

• AkékszínűvezetéketadugóNneljelöltvagy feketeszínűkapcsárakellkötni.

• AbarnaszínűvezetéketadugóLleljelöltvagy pirosszínűkapcsárakellkötni. Szénkefe Ha a szénkefék elkoptak, a gyártó vevőszolgálatávalvagymás,hasonlóképp jogosult személlyel ki kell cseréltetni. Csak az eredetivel megegyező típusú szénkeféket szabad használni. jÓTÁLLÁS A jótállási feltételek a mellékelt külön jótállási jegyen találhatók. KöRNYEZETVÉDELEM A hibás vagy már feleslegessé vált elektromos, elektronikus készülékeket az ezzel foglalkozó begyűjtő helyeken kell leadni. Csak EU országokban Villamos kéziszerszámok nem kerülhetnek a háztartási hulladékba. Az elektromos és elektronikai hulladékokra vonatkozó, 2012/19/ EU európai irányelv és annak a nemzeti törvénykezésbetörténőátültetéseértelmébenaz elhasználódott elektromos készülékeket külön kell gyűjteniéshulladékotkörnyezetbarátmódonkell kezelni. A termék és a használati útmutató változtatásának jogátfenntartjuk.Aműszakiadatokelőzetes bejelentés nélkül változhatnak.92
