| Tipo di prodotto | Smerigliatrice angolare |
| Marca | Ferm |
| Modello | AGM1061S |
| Tensione di alimentazione | 230-240 V~ |
| Frequenza | 50 Hz |
| Potenza assorbita | 900 W |
| Velocità a vuoto | 12000 giri/min |
| Diametro del disco | 125 mm |
| Foro del disco | 22,2 mm |
| Spessore del disco di molatura | 6 mm |
| Spessore del disco di taglio | 3 mm |
| Filettatura dell'albero | M14 |
| Peso | 1,97 kg |
| Livello di pressione acustica (Lp) | 88,1 ± 3 dB(A) |
| Livello di potenza acustica (Lw) | 99,1 ± 3 dB(A) |
| Vibrazioni (molatura di finitura) | 9,110 ± 1,5 m/s² |
| Protezione | Doppio isolamento (classe II) |
| Dispositivi di sicurezza | Carter di protezione regolabile, pulsante di blocco dell'albero |
| Impugnatura laterale | Sì, 3 punti di fissaggio |
| Manutenzione | Pulire con un panno morbido e sapone; sostituire le spazzole di carbone presso un professionista |
| Accessori inclusi | Chiave di serraggio, impugnatura laterale |
| Garanzia | Sì, secondo il certificato fornito |
Domande frequenti - AGM1061S Ferm
Domande degli utenti su AGM1061S Ferm
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Trituratore in formato PDF gratuitamente! Trova il tuo manuale AGM1061S - Ferm e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. AGM1061S del marchio Ferm.

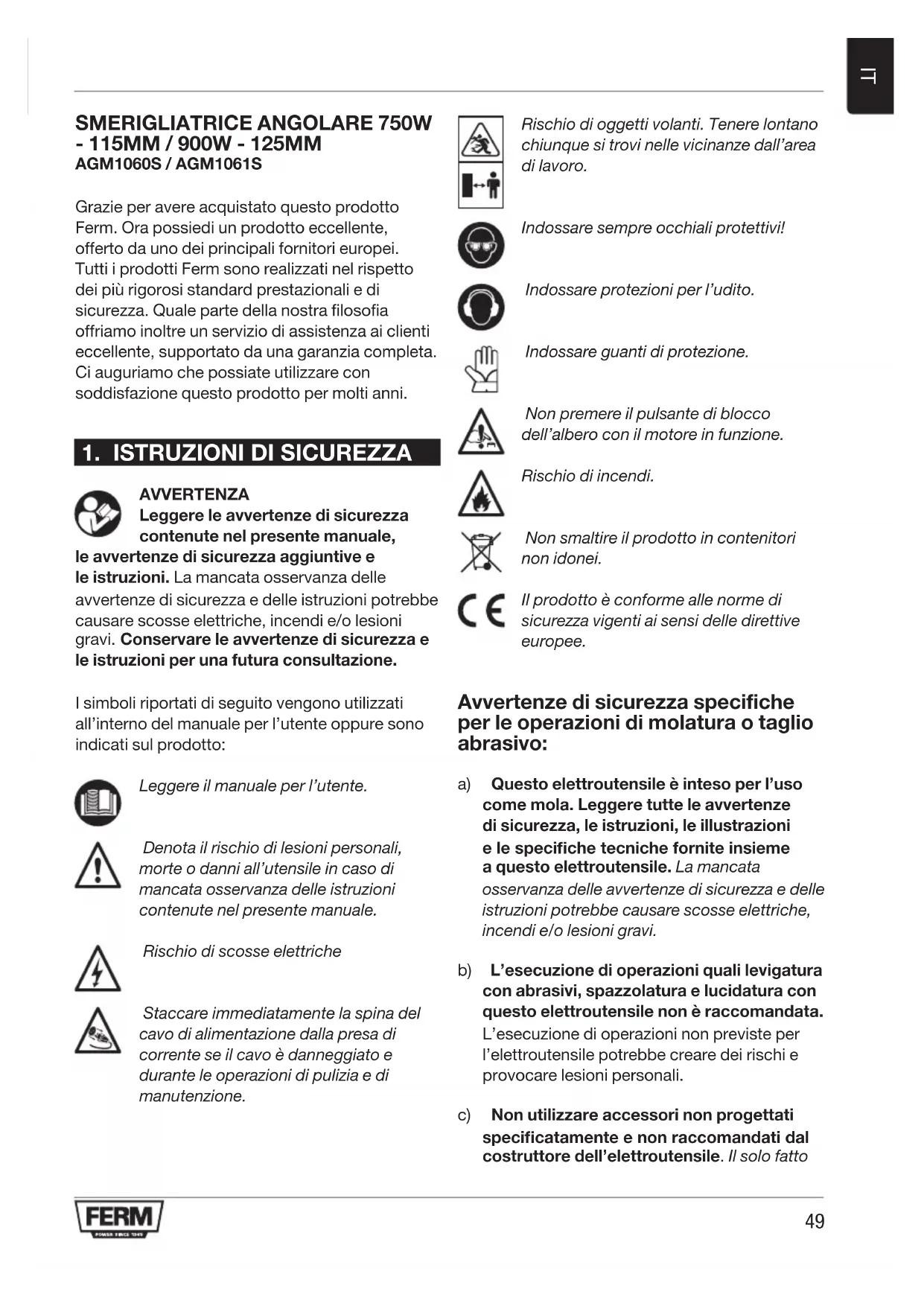

MANUALE UTENTE AGM1061S Ferm
Grazie per averere acquistato quello prodotto Ferm. Ora possiedi un prodotto effeliente, offerto da uno dei principali fornitori europei. Tutti i prodotti Ferm sono realizzati nel rispetto dei più rigorosi standard prestazionali e di sicurezza. Quale parte della notre filosofia offriamo inoltre un servizio di assistenza ai clienti effeliente, supportato da una garanzia completa. Ci auguriamo che possiate utilizzato con soddisfazione quello prodotto per molti anni.
1. ISTRUZIONI DI SICUREZZA
AVVERTENZA
Leggere le avvertenze di sicurezza continue nel presente manuale,
le avventenze di sicurezza aggintive e le istruzioni. La mancata osservanza delle avventenze di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendi e/o lesioni gravi. Conservare le avventenze di sicurezza e le istruzioni per una futura consulazione.
I symboli riportati di seguito vengono utilizzati all'interno del manuale per l'utente oppure sono indicati sul prodotto:
Leggere il manuale per l'utente.
Denota il rischio di lesioni personali, morte o danni all'utensile in caso di mancata osservanza delle istruzioni contenate nel presente manuale.
Rischio di scosse elettriche
Staccare immediatamente la spina del cavo di alimentazione alla presa di corrente se il cavo è danneggiato e durante le operazioni di pulizia e di manutenzione.
Rischio di oggetti volanti. Tenere lontano chiunque si trovi nelle vicinanze dall'area di lavoro.
Indossare sempre occhiali protettivi!
Indossare protezioni per l'udito.
Indossare guanti di protezione.
Non premere il pulsante di blocco dell'albero con il motore in funzione.
Rischio di incendi.
Non smaltire il prodotto in contentitori non idonei.
Il prodotto è conforme alle norme di sicurezza vigenti ai sensi delle dirittive europee.
Avvertenze di sicurezza specifiche per le operazioni di molatura o taglio abrasivo:
a) Questo elettroutensile è inteso per l'uso come mola. Leggere tutte le avventenze di sicurezza, le istruzioni, le illustrazioni e le specifiche tecniche fornite insieme a questo elettroutensile. La mancata osservanza delle avventenze di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendi e/ o lesioni gravi.
b) L'esecuzione di operazioni quali levigatura con abrasivi, spazzolatura e lucidatura con questo eletttroutensile non è raccomandata. L'esecuzione di operazioni non previste per l'eletttroutensile potrebbe creare dei rischi e provocare lesioni personali.
c) Non utilizzato accessori non progettati specificamente e non raccomandati dal costruttore dell'eletttroutensile. Il solo fatto
che I'accessorio si attacchi all'eletttroutensile non assicura la sicurezza operativa.
d) La velocità nominale dell'accessorio deve essere almeno parla velocità massima indicata sull'eletttradensile. Gli accessori che funzionano a una velocità superiore alla propria velocità nominale possono rompersi e staccarsi.
e) Il diametro esterno e lo spessore dell'accessorio devono rientrare nella capacità nominale dell'elettrotensile. Gli accessori di dimensioni non corrette non possono essere adeguatamente protetti o controllati.
f) La filettatura degli accessori deve corrispondere al filetto del mandrino della smerigliatrice. Per gli accessori attaccatitramite flangia, il foro dell'albero dell'accessorio deve corrispondere al diametro della flangia. Gli accessori il cui problema di attacco non corrisponde alla struttura di montaggio dell'elettroutensile si sbilanciano,vibranoccessivamente e possono causare la perdita di controlo.
g) Non utilizzato un accessorio danneggiato. Prima di anni utilizzato controllare gli accessori per verificare ad esempio che sui dischi abrasivi non vi siano scheggiature e lesioni, che non siano presenti crepe o segni eccessivi di usura sul platorello, che le spazzole metalliche non abbiano filamenti metallici staccati o spezzati. Se l'elettROUTensile o l'accessoriocade, verificare gli eventuali danni o montare un accessorio integro. Dopao aver controllato e montato un accessorio, l'operaatore e le altre persone eventually presente devono sistemarsi lontano dal piano dell'accessorio rotante e l'elettROUTensile delve essere fatto girare a vuoto alla massima velocità per un minuto. Gli accessori danneggiati normalmente si rompono durante QUESTa fase di verifica.
h) Indossare dispositivi di protezione individuale. A seconda delle operazioni da eseguire, utilizzare una maschera o
occhiali protettivi. Se opportuno, indossare una maschera antipolvere, protezioni acustiche, quanti e un grembiule da lavoro in grado di arrestare frammenti abrasivi o di lavorazione di piccole dimensioni. // dispositorio di protezione oculare deve impedire ai detriti volanti prodotti durante l'esecuzione delle varie lavorazioni di raggiungere gli occhi. La maschera antipolvere o il respiratore devono essere in grado di filtrare le particelle generate durante l'esecuzione delle varie lavorazioni. L'esposizione prolungata a rumori di elevata intensità cui causare la perdita dell'udito.
i) Tenere le personne presenti a distance di sicurezza dall'area di lavoro. Chiunque acceda all'area di lavoro deve indossare dispositivi di protezione individuale adeguati. Frammenti del pezzo da lavorare o di un accessorio rotto possono volare e causare danni o lesions anc che altre l'immediata area di lavoro.
j) Quando si eseguono operazioni in cui l'accessorio di taglio può entrare in contatto con fili elettrici nascosti o con il cavo di alimentazione dell'eletttroutensile, tenerlo esclusivamente delle impugnature, che sono isolate. Gli accessori da taglio che vengono aicontatto con un cavo sotto tensione trasmettono la corrente elettricaanche alle parti metalliche esposte dell'eletttroutensile con il pericolodi provocare la folgorazione dell'operatore.
k) Posizione are il cavo di alimentazione lontano dall'accessorio rotante. In caso di perdita di controllo, il cavo potrebbe essere tagliato o impigliarsi,trascinando la mano o il braccio dell'operatore verso l'accessorio rotante.
l) Non appoggiare mai l'eletttroutensile finché l'accessorio non si sia completeness arrestato. L'accessorio rotante potrebbe fare presa sulla superficie e trascinarre I'eletttroutensile facendone perdere il controllo.
m) Non accendere l'elettROUTensile nelle lo si trasporta sul fianco. Un contatto occidentale con l'accessorio rotante potrebbe
farlo impigliareagliindumenti dell'operaToretrascinandolo verso il suo corpo.
n) Pulire regolarmente le prese d'aria dell'elettROUTensile. La ventola di raffreddamento del motore attira la polvere all'interno dell'alloggiamento e l'accumulo excessivo di metallo polverizzato cui causere rischi elettrici.
o) Non utilizzato l'eeltroutensile in prossimità di materiali infiammabili. Le scintille potrebbero incendiare tali materiali.
p) Non utilizzato accessori che richiedono refrigeranti liquidi. L'utilizzo di acqua o altri liquidi refrigeranti può provocare elettrocuzione o scosse elettriche.
Contraccolpo e relative avventenze
Il contraccolpo è una reazione improvisa.
provocate da un disco, un platorello, una spazzola o qualsiasi altri accessorio in rotazione che rimanga schiacciato o impigliato. Cio provoca un arresto immediato dell'accessorio rotante che a sua volta causa la perdita di controllo dell'eletttroutensile, che viene spinto nella direzione opposta rispetto alla rotazione dell'accessorio nel punto in cui è stato trattenuto. Ad esempio, se il disco abrasivo rimane schiacciato o impigliato dal pezzo da lavorare, il bordo del disco penetrato nel punto di schiaccimento può scavare nel materiale e causare lo scavalcamento o il contraccolpo del disco. Il disco può saltare sia verso l'operatore che in direzione opposta a seconda della direzione del movimento del disco nel punto di schiaccimento. In queste condizioni i dischi abrasivi possonoanche rompersi. Il contraccolpo è il risultato di un uso errato dell'eletttroutensile e/o di metodi o condizioni di lavoro scorretti e più essere evitato prendendo le appropriate precauzioni, come descripto di seguito.
a) Mantenere una presa salda sull'elettroutensile, posizionando il corpo e le braccia in modo da resistere alle forze di contraccolpo. Utilizzato sempre l'impugnatura ausiliaria, se presente, per avere il massimo controllo sulla forza di contraccolpo o sulla reazione di coppiia
durante l'avviamento. Con le necessarie precauzioni, I'operaatore cui controllare le reazioni di coppi e le forza di contraccolpo.
b) Non porre mai le mani vicino all'accessorio in rotazione. L'accessorio potrebbe subire un contraccolpo rimbalzano sulle mani dell'operaatore.
c) Non posizionarsi nell'area verso cui potrebbe dirigersi l'elettROUTensile in caso di contraccolpo. Il contraccolpo spinge l'elettROUTensile nella direzione opposa al movimento del disco nel punto in cui si impiglia.
d) Prestare particolare attenzione quando si lavorano angoli, estremità appuntite ecc. Evitare che l'accessorio rimbalzi o si impigli. Angoli, estremità appuntite o rimbalzi tendono a fare impigliare l'accessorio rotante, provocando la perdita di controllo o il contraccolpo dell'elettroutensile.
e) Non collegare una lama da motosega per legno o una lama dentata. Queste lame creano contraccolpi e perdita di controllo frequenti.
Avvertenze di sicurezza specifiche per le operazioni di smerigliatura o taglio abrasivo:
a) Utilizzare esclusivamente tipi di dischi raccomandi per il proprio elettROUTensile e la protezione specifica per il disco selezionato. I dischi non concepiti per quell'elettROUTensile non possono essere protetti adeguatamente e non sono sicuri.
b) La superficie di smerigliatura dei dischi a centro depresso deve essere montata sotto al piano della linguetta della protezione. Non è possible fornire una protezione adeguata a un disco non montato correttamente che sporge dal piano della linguetta della protezione.
c) La protezione deve essere fissata saldamente all'elettroutensile e posizionata in modo da garantire la massima sicurezza,
facendo sì che il disco sporga il meno possibile verso l'operatore. La protezione serve a protegere l'operatorate da frammenti del disco rotti, dal contatto accidentale con il disco e dalle scintille che potrebbero incendiare gli indumenti.
I dischi devono essere usati solo per eseguire le lavorazioni per cui sono raccomandate. Per esempio, non molare utilizzato il disco dal lato di taglio. I dischi per taglio abrasivo sono progettati per la smerigliatura periferica. Forze laterali applicate a questi dischi possono causare la frantumazione.
e) Per i dischi utilizzato sempre flange non danneggiate, della dimensione e forma corretta per il disco scelto. Se le flange sono appropriate, sostengono il disco, riducendo la possibilità di rottura. Le flange per i dischi da taglio abrasivo possono essere diverse da quella per i dischi da smerigliatura.
f) Non utilizzare dischi usurati di eletttroutensili più grandi. I dischi destinati ad eletttroutensili più grandi non sono adatti alle maggiori velocità degli eletttroutensili più piccoli e potrebbero spaccarsi.
Avvertenze di sicurezza aggintive specifiche per le operazioni di taglio abrasivo:
Le operazioni di taglio abrasivo possono essere eseguite solo in presenza di una speciale protezione (non inclusa) fig. C2 - D2
a) Non far incastrare il disco da taglio né applicare una pressione eccessiva. Nontentare di eseguire tagli troppo profondi. Eccessive sollecitazioni del disco ne augmentano il carico e la suscettibilità alla torsione o all'inceppamento nel taglio, con la possibilità di contraccolpi o di rotture.
b) Non posizionarsi con il corpo allineato al disco in rotazione e rimanere dietro diesso. Quando il disco si muove nella direzione di allontamento dal corpo, il possibile contraccolpo potrebbe la mola in rotazione e
I'electrontroutensile direttamente verso di sé.
c) Quando il disco si inceppa o quando un taglio si interrompe per qualsiasi ragione, specnere l'elettroutensile e tenerlo immobile fino al suo completo arresto. Nontentare mai di rimuovere il disco da taglio nelle e in movimento, altrimenti potrebbe verificarsi un contraccolpo. Esaminare e intraprendere azioni correttive per eliminare le cause che inceppano la lama.
d) Non riprendere il taglio nel pezzo in lavorazione. Far raggiungere la massima velocità al disco e poi rientare con attenzione nel taglio. Se l'heettroutensile viene riavviato quando è ancora dentro al pezzo in lavorazione il disco potrebbe incepparsi, scavalcare il pezzo o subire un contraccolpo.
e) Pannelli o altri pezzi di grande dimensioni devono essere sorretti per ridurre al minimo il rischio che la mola si schiacci o subisca un contraccolpo. I pezzi più grandi tendono a incurvari tanto il loro stesso peso. è opportuno collocare dei supporti tanto al pezzo da entrambi i lati, vicino la linea di taglio e alle estremità del pannello, da entrambi i lati del disco.
f) Prestare anymore più attenzione quando si eseguono "tagli a tuffo"all'interno di pareti esistenti o di altre aree cieche. La parte sporgente del disco potrebbe tagliare tubi del gas o dell'acqua, cavi elettrici od oggetti che possono provocare un contraccolpo.
Sicurezza elettrica
Quando si utilizzato appearecchi elettrici, osservare sempre le norme di sicurezza vigenti nel proprio paese per ridurre il rischio di incendi, scosse elettriche e lesioni personali. Leggere le istruzioni di sicurezza riportate di seguitooltre a quale allegate al presente manuale.
Verificare sempre che la tensione della rete di alimentazione corrisponda al valore riportato sulla targhetta dei valori nominali dell'eletttroutensile.
Apparecchio di Classe II - Doppio isolamento - Non è necessario il collegamento a terra.
Se non è possibile evitare l'uso di un elettrotensile in ambiente umido, usare una rete di alimentazione protetta da un interrottore differenziale (salvavita). L'uso di un salvavita riduce il rischio di scosse elettriche.
2.INFORMAZIONIRELATIVE ALL'APPARECCHIO
Uso previsto
Questa smerigliatrice angolare è stata progettata per la smerigliatura di muratura e acciaiorawnza l'uso di acqua. Per le operazioni di taglio deveseissereutilizzatauna protezione speciale(non inclusa).Fig.D2.
Dati tecnici
| AGM1060SAGM1061S | ||
| Tensione di rete 230-240V~230-240V~ | ||
| Frequenza di rete 50Hz50Hz | ||
| Potenza assorbita 750W900W | ||
| Velocità nominale 12.000giri/min12.000giri/min | ||
| Disco da smerigliatura | ||
| Diametro est. 115mm125mm | ||
| Diametro int. | 22,2mm | 22,2mm |
| Spessore | 6mm | 6mm |
| Disco da taglio | ||
| Diametro est. 115mm125mm | ||
| Diametro int. | 22,2mm | 22,2mm |
| Spessore | 3mm | 3mm |
| Filettatura del mandrino | M14 | M14 |
| Peso | 1,79kg | 1,97kg |
| Pressione sonora (LPA) | 88,7 + 3 dB(A) | 88,1 + 3 dB(A) |
| Potenza sonora (LWA) | 99,7 + 3 dB(A) | 99,1 + 3 dB(A) |
| Vibrazioni "smerigliatura di superficie" aAg | 7.789+1,5 m/s2 | 9.110+1,5 m/s2 |
Livello di emissione di vibrazioni
Il livello di emissione di vibrazioni indicate nel presente manuale d'istruzioni è stato misurato in base al test standardizzato previsto alla normativa EN 60745; più essere utilizzato per confrontare vari apparetti fra loro e come valutazione preliminare dell'esposizione alle vibrazioni quando si utilizes l'utensile per le applicazioni menzionate.
- L'uso dell'utensile per applicazioni o con accessori diversi o in condizioni di scarsa manutenzione, potrebbe augmentare notevolmente il livello di esposizione a vibrazioni.
- I momenti in cui l'utensile è spento o quando è accesso ma non viene utilizzato potrebbero ridurre sensibilmente il livello di esposizione a vibrazioni.
Proteggersi contro gli effetti delle vibrazioni sottoponendo l'utensile e i relativi accessori a regolare manutenzione, evitare il raffreddamento delle mani, organizzato opportunistamente i torni di lavoro.
Descrizione
I numero che compaiano nel testo si riferisconoagli schemi riportati alle pagine 2-4.
Fig. A
- Pulsante di blocco mandrino
- Levetta di sgancio protezione
- Protezione
- Levetta di rilascio interruptore On/Off
5 Interrufttore on/off
6 Punto di attacco impugnatura laterale
Fig.B
- Mandrino
- Impugnatura laterale
9 Flangia di montaggio - disco (non incluso)
- Dado di serraggio.
- Chiave
Fig.C1 & D1
Protezione per smerigliatura
Fig.C2 & D2
Protezione per taglio (non inclusa)
Montaggio
Prima del montaggio spegnere sempre l'elettroutensile e staccare la spina alla presa di corrente.
Montaggio della protezione (Figure C e D)
Appoggiare l'elettroutensile su un ravolo con il mandrino (7) rivolto verso l'alto.
Collocare la protezione (3) sulla testa dell'elettroutensile, come illustrato nella Figura C, assicurandosi che i bordi in rilievo sulla protezione si incastrino nelle tacche della testa dell'elettroutensile
- Ruotare la protezione in senso antiorario come illustrato nella Figura D e serrare la levetta di sgancio della protezione (2).
- Per regolare la posizione della protezione sganciare la levetta (2), sistmare la protezione nella posizione desiderata e serrare la levetta per bloccarla.
Non tentare mai di rimuovere la protezione.
Inserimento e rimozione del disco (Figura B)
Utilizzare sempre un disco adatto per quello eletttrutensile, con un diametro esterno di 115 mm per il modello AGM1060S e di 125 mm per il modello AGM1061S e un diametro interno di 22,2 mm. Lo spessore del disco da smerigliatura deve essere di 6 mm nelle cui lo del disco da taglio deve essere di 3 mm. Il disco non deve toccare la protezione di sicurezza.
Inserimento
Appoggiare l'electrontroutsile su un ravolo con la protezione (3) rivolta verso l'alto.
- Inserire la flangia (9) sul mandrino (7).
Collocare il disco (10) sul mandrino (7).
- Mantenere premuto il pulsante di blocco del mandrino (1) e stringere saldamente il dato di serraggio (11) sul mandrino (7) con la chiave (12).
Rimozione
- Appoggiare l'elettroutensile su un ravolo con la o si riscaldi troppo e che si formino scanalature. protezione (3) rivolta verso l'alto.
- Mantenere premuto il pulsante di blocco del mandrino (1) e allentare il dato di serraggio
Nonutilizzaredischida taglio abrasivo per l'operazione di sbavatura.
(11) con la chiave (12).
Rimuovere il disco (10) dal mandrino (7).
- Mantenere premuto il pulsante di blocco del mandrino (1) e stringere saldamente il dato di serraggio (11) con la chiave (12).
Fissaggio dell'impugnatura laterale (Figure A e B)
- L'impugnatura laterale (8) cui estere avvitata ad uno dei tre punti di attacco (6).
3 UTILIZZO
Assicurarsi che il pezzo da lavorare sia adeguatamente sostenegro e fissato e mantenere il cavo di alimentazione lontano dall'area di lavoro.
Accensione e spegnimento (Figura A)
Per accendere l'elettroutensile tirare la levetta di rilascio dell'interruttore On/Off (4) verso di se, quando preme I'interruttore (5).
Per spagnere I'elettroutensile rilasciare I'interruttore On/Off (5).
Quando si accende o si spegne l'eletttroutensile, mantenerlo lontano dal pezzo da lavorare, perché il disco potrebbe danneggiarlo.
- Bloccare saldamente il pezzo da lavorare in una morsa oppure utilizzare un altro metod per fare in modo che rimanga fermo durante la lavorazione.
- Verificare regolarmente le condizioni dei dischi. I dischi usurati incidono negativamente sull'efficienza dell'elettroutensile. Sostituire i dischi in tempo utile.
Dopo l'uso spegnere subito l'elettroutensile prima di staccare la spina alla presa di corrente.
Sbavatura (Figura E)
Un angolo d'inclinazione di 30 - 40^ darà i migliori risultati durante l'operazione di sbavatura. Spostare I'eletttroutensile indietro e avanti esercitando una leggera pressione. In quello modo si eviterà che il pezzo da lavorare si scolori
Taglio (Figura F)
Per le operazioni di taglio deve essere utilizzata una protezione speciale (non inclusa). Mantenere una presa salda sul pezzo da lavorare per prevenir vibrazioni e non inclinarle l'eletttroutensile o esercitare pressione durante il taglio. Durante la lavorazione applicare una pressione moderata, adatta al materiale sul quale si sta lavorando. Non frenare i dischi applicando una contropressione laterale. La direzione in cui si desidera eseguire il taglio è importante. L'eletttroutensile deve sempre funzionare nella direzione opposta a quella del taglio, perché non muovere mai l'eletttroutensile nell'altra direzione! Vi è il rischio che l'eletttroutensile si incagli nel taglio provocando un contraccolpo e la consequente perdita di controllo.
Suggerimenti per un utilizzo ottimale
- Bloccare il pezzo da lavorare in una morsa. Utilizzato un morsetto per i pezzi di piccole dimensioni.
- Tenere l'eeltroutensile con entrambe le mani.
Accendere I'eeltroutensile. - Attendere che l'elettroutensile raggiunga la velocità piena.
- Posizione are il disco sul pezzo da lavorare.
- Muovero lentamente l'electronautensile lungo il pezzo da lavorare, premendo con decisione il disco contro il pezzo.
Non esercitare troppa pressione sull'elettroutensile. Lasciare che I'elettroutensile svolga il lavoro. - Spagnere l'elettROUTensile e attendere che si arresti completamente prima di appoggiarlo.
4.MANUTENZIONE
Prima di eseguire qualsiasi operazione di pulizia e intervento di manutenzione specnere sempre l'eletttroutensile e staccare la spina alla presa di corrente.
Pulire regolarmente il corpo dell'elettroutensile con un panno morbido, preferibilmente dopo agli uso. Assicurarsi che le prese d'aria siano libere da polvere e sporcizia. Rimuovere lo sporco particolaremente ostinato con un panno morbido inumidito con acqua e sapone. Non utilizzato solventi come benzina, alcol, ammoniaca, ecc. Le
sostenze chimiche di quello tipo danneggiano i componenti sintetici.
Sostituire il cavo di alimentazione
Se il cavo di alimentazione è danneggiato, deve essere sostituito dal costruttore, da un suo rappresentante addetto all'assistenza o da altre persona con qualifica similare al fine di evitare rischi per la sicurezza.
Sostituzione della spina (solo per il Regno Unito)
Se la spina tripolare stampata attaccata al cavo di alimentazione dell'elettroutensile è danneggiata e devese sostituita, è importante che sia correttamente demolita e sostituita con una spina fusa BS 1363/7A omologata e che si seguano le seguenti istruzioni per il collegamento dei fili elettrici. I fili all'interno del cavo di alimentazione sono colorati in base al segmente codice: blu neutro marronesottotensione
Poiché i colori dei fili all'interno del cavo di alimentazione potrebbero non corrispondere alle marcature colorate che identificano i terminali nella spina, procedere come segue:
- il filo blu delve essere collegato al terminale contrassegnato con la lettera N o di colore nero;
- il filo marrone deve essere collegato al terminale contrassegnato con la lettera L o di colore rosso.
Spazzole in carbonio
Se le spazzole in carbonio sono usurate, devono essere sostituite da un operatore del servizio di assistenza del costruttore o da un'altra persona con qualifica similare.
Utilizzato escludivamente spazzole in carbonio originali.
GARANZIA
Le condizioni della garanzia possono essere consultate sul foglio di garanzia separato allegato al presente manuale.
RISPETTO AMBIENTALE
Le apparecchiature elettriche o elettroniche difettose e/o scartate devono essere raccolte presso gli opportuni siti di riciclaggio.
Solo per i Paesi CE
Non smaltire gli eletttroutensili insieme ai rifiuti domestici. Secondo la Direttiva europea 2012/19/EU sui rifiuti delle apparecchiature elettriche ed elettroniche e relativa implementazione nelle normative locali, gli elettrottensili ormai inutilizzabili devono essere raccolti separamente e smaltiti in modo ecologico. Il prodotto e il manuale per l'utente sono soggetti a modifiche. I dati tecnici possono essere modificati sulla ulteriore notifica.
