AGM1060S - öğütücü Ferm - Ücretsiz kullanım kılavuzu

Ürün Tipi	Açılı Taşlama (taşlama makinesi)
Marka	Ferm
Model	AGM1060S
Elektrik Beslemesi	230-240 V ~, 50 Hz
Nominal Güç	750 W
Boşta Devir	12 000 dev/dak
Taşlama Diski Çapı	115 mm
Kesme Diski Çapı	115 mm
Disk Delik Çapı	22,2 mm
Taşlama Diski Kalınlığı	6 mm
Kesme Diski Kalınlığı	3 mm
Mil Diş Tipi	M14
Ağırlık	1,79 kg
Ses Basıncı Seviyesi (LpA)	88,7 dB(A) (belirsizlik 3 dB)
Ses Gücü Seviyesi (LwA)	99,7 dB(A) (belirsizlik 3 dB)
Titreşim (son taşlama)	7,789 m/s² (belirsizlik 1,5 m/s²)
Koruma Sınıfı	Çift yalıtım (Sınıf II)
Ana Fonksiyonlar	Taş, beton ve çelik taşlama; kesme (özel koruyucu ile, dahil değildir)
Bakım	Yumuşak bez ve sabunla temizleyin; aşınmış kömür fırçaları bir uzmana değiştirtin
Güvenlik	Ayarlanabilir koruyucu muhafaza, mil kilidi, emniyet anahtarı, koruyucu gözlük ve eldiven önerilir
Yedek Parçalar	Diskler, sıkma somunu, flanş, yan tutamak, koruyucu muhafaza, kömür fırçaları
Garanti	Verilen garanti belgesine bakın
Çevre (AB)	Ev çöpleriyle atmayın; WEEE yönergesine göre geri dönüştürün

Sık sorulan sorular - AGM1060S Ferm

Ferm AGM1060S üzerinde taşlama diski nasıl değiştirilir?

Aleti fişten çekin. Taşlama makinesini bir masaya, muhafaza yukarı bakacak şekilde yerleştirin. Flanşı mile, ardından diski takın. Mil kilidi düğmesine basılı tutun ve sıkma somununu verilen anahtarla sıkın. Sökmek için tersini yapın.

Kullanım sırasında hangi güvenlik önlemleri alınmalıdır?

Her zaman koruyucu gözlük, eldiven ve kulak koruyucu takın. Uygun koruyucu muhafazayı kullanın. Aleti yalıtımlı yüzeylerinden tutun. Seyircileri uzak tutun. Kullanmadan önce diskin durumunu kontrol edin.

AGM1060S üzerinde 125 mm disk kullanabilir miyim?

Hayır, AGM1060S 115 mm çapındaki diskler için tasarlanmıştır. 125 mm disklerin kullanımı AGM1061S modeline aittir.

Taşlama makinesinin ömrünü uzatmak için bakımı nasıl yapılır?

Gövdeyi düzenli olarak yumuşak bir bez ve biraz sabunla temizleyin. Havalandırma deliklerinin tıkalı olmadığından emin olun. Kömür fırçaları aşındığında bir uzmana değiştirtin.

Taşlama makinesi kesme için kullanılabilir mi?

Evet, ancak özel kesme koruyucu muhafazası (dahil değildir) kullanmalısınız. 3 mm kalınlığında uygun bir kesme diski kullanın.

AGM1060S'in ses seviyesi nedir?

Ses basıncı seviyesi 88,7 dB(A) ve belirsizlik 3 dB'dir. Kulak koruyucu takın.

Kullanım sırasında titreşim nasıl azaltılır?

Aleti iki elinizle sıkıca tutun. Yan tutamağı kullanın. Orta derecede basınç uygulayın ve aletin çalışmasına izin verin. Düzenli bakım ve iyi durumdaki diskler titreşimi azaltır.

Güç kablosu hasar görürse ne yapılmalı?

Kablo, üretici, servis veya kalifiye bir kişi tarafından değiştirilmelidir. Aleti kullanmayın.

Bu makine ile hangi malzemeleri taşlayabilirim?

AGM1060S, taş, beton ve çelik kuru taşlama için tasarlanmıştır. Soğutma sıvısı kullanmayın.

Taşlama makinesi ömrünü tamamladığında nasıl imha edilir?

Ev çöpleriyle atmayın. Uygun bir elektrikli ve elektronik ekipman geri dönüşüm noktasına (WEEE) bırakın.

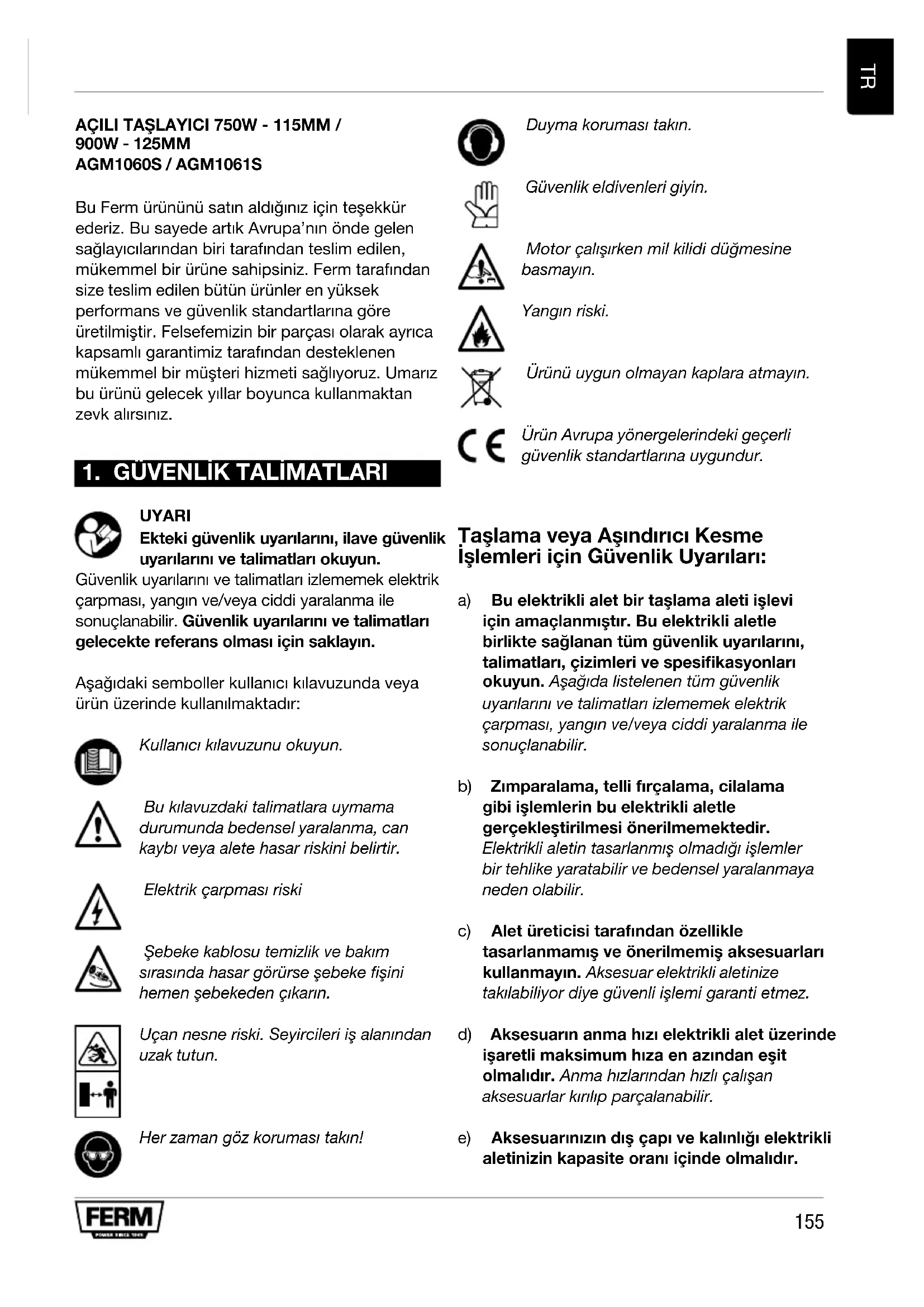

KULLANIM KILAVUZU AGM1060S Ferm

Bu Ferm ürününü satın aldığınız için teşekkür ederiz. Bu sayede artık Avrupa'nın önde gelen sağlayıcılarından biri tarafından teslim edilen, mükemmel bir ürüne sahipsiniz. Ferm tarafından size teslim edilen bütün ürünler en yüksek performans ve güvenlik standartlarına göre üretilmiştir. Felsefemizin bir parçası olarak ayrıca kapsamlı garantimiz tarafından desteklenen mükemmel bir müşteri hizmeti sağlıyoruz. Umarız bu ürünü gelecek yıllar boyunca kullanmaktan zevk alırsınız.

1. GÜVENLİK TALİMATLARI

UYARI

Ekteki güvenlik uyarılarını, ilave güvenlik uyarılarını ve talimatları okuyun.

Güvenlik uyarlarını ve talimatları izlememek elektrik çarpması, yangın ve/veya ciddi yaralanma ile sonuçlanabilir. Güvenlik uyarlarını ve talimatları gelecekte referans olması için saklayın.

Aşağıdaki semboller kullanıcı kılavuzunda veya ürün üzerinde kullanılmaktadır:

Kullanıcı kılavuzunu okuyun.

Bu kılavuzdaki talimatlara uymama durumunda bedensel yaralanma, can kaybı veya alete hasar riskini belirtir.

Elektrik çarpması riski

Şebeke kablosu temizlik ve bakım sırasında hasar görürse şebeke fişini hemen şebekeden çıkarın.

Uçan nesne riski. Seyircileri iş alanından uzak tutun.

Her zaman göz koruması takın!

Duyma koruması takın.

Güvenlik eldivenleri giyin.

Motor çalışırken mil kilidi düğmesine basmayın.

Yangın riski.

Ürünü uygun olmayan kaplara atmayın.

Ürün Avrupa yönergelerindeki geçerli güvenlik standartlarına uygundur.

Taşlama veya Aşındırıcı Kesme İşlemleri için Güvenlik Uyarıları:

a) Bu elektrikli alet bir taşlama aleti işlevi için amaçlanmıştır. Bu elektrikli aletle birlikte sağlanan tüm güvenlik uyarılarını, talimatları, çizimleri ve spesifikasyonları okuyun. Aşağıda listelenen tüm güvenlik uyarılarını ve talimatları izlememek elektrik çarpması, yangın ve/veya ciddi yaralanma ile sonuçlanabilir.

b) Zımparalama, telli fırçalama, cilalama gibi işlemlerin bu elektrikli aletle gerçekleştirilmesi önerilmemektedir. Elektrikli aletin tasarlanmış olmadığı işlemler bir tehlike yaratabilir ve bedensel yaralanmaya neden olabilir.

c) Alet üreticisi tarafından özellikle tasarlanmamış ve önerilmemiş aksesuarları kullanmayın. Aksesuar elektrikli aletinize takılabiliyor diye güvenli işlemi garanti etmez.

d) Aksesuarın anma hızı elektrikli alet üzerinde işaretli maksimum hıza en azından eşit olmalıdır. Anma hızlarından hızlı çalışan aksesuarlar kırılıp parçalanabilir.

e) Aksesuarınızın dış çapı ve kalınlığı elektrikli aletinizin kapasite oranı içinde olmalıdır.

Yanlış boyuttaki aksesuarlar yeterince korunamaz ve kontrol edilemez.

f) Aksesuarların dişli montajı öğütücü mil dişiyle eşleşmelidir. Flençlerle monte edilen aksesuarlar için, aksesuarın çark deliği flençin yerleştirme çapına uymalıdır. Elektrikli aletin monte donanımıyla eşleşmeyen aksesuarlar dengesizleşecek, aşırı derecede titreyecektir ve kontrol kaybına neden olabilir.

g) Hasar görmüş bir aksesuarı kullanmayın. Her kullanımdan önce taşlama çarklarını aşınma ve çatlaklar, destek yastığını çatlaklar, yırtılma veya aşırı yıpranma, tel fırçasını gevşek veya çatlamış teller açısından gibi aksesuarı kontrol edin. Elektrikli alet veya aksesuar düşürülürse, hasar açısından kontrol edin veya hasar görmemiş bir aksesuar takın. Bir aksesuarı kontrol ettikten ve taktıktan sonra, kendinizi ve izleyicileri dönen aksesuarın yüzeyinden uzaklaştırın ve elektrikli aleti bir dakikalığına maksimum yüksüz hızda çalıştırın. Hasar görmüş aksesuarlar normal olarak bu test süresi içinde parçalanacaktır.

h) Kişisel koruyucu donanım takın. Uygulamaya bağlı olarak yüz siperi, koruyucu gözlük veya emniyet gözlüğü kullanın. Uygun görüldüğü şekilde, küçük aşındırıcı ve iş parçalarını durdurabilecek toz maskesi, duyma koruyucuları, eldivenler ve atölye önlüğü giyin. Göz koruması çeşitli işlemler tarafından üretilen uçuşan molozu durdurabilecek nitelikte olmalıdır. Toz maskesi veya respiratör, yaptığınız işlem tarafından üretilen parçacıkları filtre edebilmelidir. Yüksek yoğunluktaki gürültüye uzun süre maruz kalma, işitme kaybına neden olabilir.

i) İzleyicileri iş alanından güvenli bir mesafec tutun. Çalışma alanına giren herkes kişisel koruyucu donanım giymelidir. İş parçası veya kırılmış bir aksesuarın parçaları fırlayabilir ve acil işlem alanının ötesinde yaralanmaya neden olabilir.

j) Elektrikli aleti yalnızca izole edilmiş tutma yüzeylerinden tutun, bir işlem gerçekleştirirken kesme aksesuarı gizli

tellerle veya kendi kordonuyla temas edebilir. Kesme aksesuarının “elektrikli” bir telle temas etmesi, elektrikli aletin açık metal kısımlarına “elektrik” verebilir ve operatörü elektrik çarpabilir.

k) Kordonu dönen aksesuardan uzağa konumlandırın. Kontrolü kaybederseniz, kordon kesilebilir veya takılabilir ve eliniz veya kolunuz dönen aksesuara kapılabilir.

I) Aksesuar tamamen durana kadar elektrikli aleti asla bir yere koymayın. Dönen aksesuar yüzeyi tutabilir ve elektrikli aleti kontrolünüzden çıkarabilir.

m) Yan tarafındanda taşırken elektrikli aleti çalıştırmayın. Dönen aksesuarla kazara temas kıyafetinize takılabilir ve aksesuarı bedeninize ćekebilir.

n) Elektrikli aletin havalandırma deliklerini düzenli olarak temizleyin. Motorun fanı tozu yuvanın içine çekecektir ve toz haline gelmiş metalin aşırı birikimi elektrik tehlikelerine neden olabilir.

o) Elektrikli aleti alev alan maddelerin yakınında çalıştırmayın. Kivilcımlar bu maddeleri tutuşturabilir.

p) Sıvı soğutucu gerektiren aksesuarlar kullanmayın. Su veya diğer sıvı soğutucuları kullanmak elektrik yüzünden ölüm veya elektrik çarpmasıyla sonuçlanabilir.

Geri Tepme ve İlgili Uyarılar

Geri tepme, sıkıştırılmış veya takılmış dönen çark, destek tamponu, fırça veya başka diğer aksesuara ani bir tepkidir. Sıkıştırma veya takılma dönen aksesuarın hızlı teklemesine neden olur, ebu da kontrol edilmeyen elektrikli aletin bağlama noktasında aksesuarın dönüşün karşı yönünde zorlanmasına neden olur.

Örneğin, bir taşlama çarkı iş parçası tarafından takılır veya sıkıştırılırsa, sıkıştırma noktasına giren çarkın kenarı çarkın yükselmesine veya atmosına neden olarak materyalin yüzeyini delebilir. Çark sıkıştırma noktasında çarkın hareketinin yönüne bağlı olarak operatöre doğru veya operatörden uzağa sıçrayabilir. Taşlama çarkları ayrıca bu

koşullar altında da bozulabilir. Geri tepme elektrikli aletin hatalı kullanımı ve/veya yanlış işlem prosedürleri veya koşullarının sonucunda oluşur ve aşağıdaki gibi uygun önlemler alınarak engellenebilir.

a) Elektrikli aleti sıkı tutun ve bedeninizi ve kolunuzu geri tepme kuvvetlerine dayanmaya izin verecek şekilde konumlandırın. Eğer sağlandıysa çalıştırma sırasında geri tepme veya tork tepkisine karşı maksimum kontrol için her zaman yardımcı tutamağı kullanın. Doğru önlemler alınırsa, operatör tork tepkilerini veya geri tepme kuvvetlerini kontrol edebilir.
b) Elinizi asla dönen aksesuarın yakınına yerleştirmeyin. Aksesuar elinizin üzerinden geri tepebilir.
c) Geri tepme meydana gelirse elektrikli aletin hareket edeceği alana bedeninizi konumlandırmayın. Geri tepme, aleti çarkın takılma noktasındaki hareketinin aksi yönünde itecektir.
d) Köşelerde, keskin kenarlarda vs. çalışırken özel dikkat gösterin. Aksesuarı sallamaktan ve taktırmaktan kaçının. Köşeler, keskin kenarlar veya sallamak, dönen aksesuarın takılması eğilimine sahiptir ve kontrol kaybına veya geri tepmeye neden olur.
e) Zincir testere oyma biçağı veya dişli testere biçağı takmayın. Bu tür bileçaklar sıklıkla geri tepme ve kontrol kaybı yaratır.

Taşlama veya Aşındırıcı Kesme İşlemleri için Özel Güvenlik Uyarıları:

a) Yalnızca elektrikli aletiniz için önerilen çark türlerini ve seçilen çark için olarak tasarlanmış özel siperi kullanın. Elektrikli alet için tasarlanmamış çarklar yeterince korunamaz ve emniyetsizdir.
b) Ortası çukur çarkların taşlama yüzeyi, siper contası düzleminin altına monte edilmelidir. Siper contasının düzlemi içinden yansıtma yapan uygun olmayan bir şekilde monte edilmiş çark, yeterince korunamaz.

c) Siper, elektrikli alete güvenli bir şekilde takılı olmalı ve maksimum güvenlik için konumlandırılmalıdır, böylece operatör en az miktarda çarka maruz kalır. Siper operatörü kırık çark parçalarından, giysileri tutuşturabilecek çark ve kıvılcımlarla kaza sonucu temastan korumaya yardımcı olur.
d) Çarklar yalnızca önerilen uygulamalar için kullanılmalıdır. Örneğin: kesme çarkının kenarıyla taşlama yapmayın. Aşındırıcı kesme çarkları çevresel taşlama içindir, bu çarklara uygulanan yan kuvvetler onların parçalanmasına neden olabilir.
e) Her zaman, seçtiğiniz çark için doğru boyut ve şekilde hasar görmemiş çark flençlerini kullanın. Uygun tekerlek flençleri çarkı destekleyerek çark kırılması olasılığını azaltır. Kesme çarkları için flençler taşlama çemberi flençlerinden farklı olabilir.
f) Daha büyük elektrikli aletlerin aşınmış çarklarını kullanmayın. Daha büyük elektrikli alet için amaçlanan çark, daha küçük bir aletin daha yüksek hızı için uygun değildir ve patlayabilir.

Aşındırıcı Kesme İşlemleri için Özel ilave Güvenlik Uyarıları:

Kesme işlemleri yalnızca özel bir koruma siperi (dahil değildir) ile uygundur şek. C2 - D2

a) Kesme çarkını “sıkıştırmayın” veya aşırı basınç uygulamayın. Aşırı derinlikte bir kesim yapmaya kalkışmayın. Çarkı aşırı germe, yüklemeyi ve kesimdeki çarkın burulmaya ve bağlanmaya duyarlılığını ve geri tepme veya çark kırılması olasılığını artırır.
b) Bedeninizi dönen çarkla aynı hizaya ve arkasına getirmeyin. İşlem noktasında çark bedeninizden uzaklaşırken, olası geri tepme dönen çarkı ve elektrikli aleti doğrudan size doğru itebilir.
c) Çark bağlanırken veya herhangi bir nedenden ötürü bir kesimi yarıda biraktığında, elektrikli aleti kapatın ve

çark tamamen durana kadar elektrikli aleti hareketsiz tutun. Çark hareket halindeyken kesme çarkını kesimden ayırmaya asla kalkışmayın, aksi takdirde geri tepme meydana gelebilir. Çark bağlanmasıin sebebini gidermek için araştırın ve düzeltici önlem alın.

d) Kesme işlemini işte yeniden başlatmayın. Çarkın tam hıza ulaşmasına izin verin ve dikkatlice kesiğe yeniden girin. Elektrikli alet iş parçasında yeniden başlatılırsa çark bağlanabilir, yukarı çıkabilir veya geri tepebilir.

e) Çark sıkıştırması ve geri tepme riskini azaltmak için destek panelleri veya herhangi bir büyük iş parçası. Büyük iş parçaları kendi ağırlıklarının altında çökme eğilimine sahiptir. Destekler iş parçasının altına, kesim hattının yakınına ve çarkın her iki tarafı üzerinde iş parçasının kenarının yakınına yerleştirilmelidir.

f) Mevcut duvarlara veya diğer gölgeli bölgelere bir “cep kesimi” yaparken fazladan dikkat gösterin. Çıkıntılı çark gaz veya su borularını, elektrik kablolarını veya geri tepmeye neden olabilecek nesneleri kesebilir.

Elektrik güvenliği

Elektrikli makineleri kullanırken yangın, elektrik çarpması ve bedensel yaralanma riskini azaltmak için ülkenizde geçerli güvenlik düzenlemelerine her zaman uyun. Aşağıdaki güvenlik talimatlarını ve ayrıca ekteki güvenlik talimatlarını okuyun.

Güç kaynağının voltajının, anma değeri plakası etiketi üzerindeki voltaja karşılık geldiğini her zaman kontrol edin. corresponds to the voltage on the rating plate label.

Sınıf II makine- Çift İzolasyon - Topraklanmış prize ihtiyacınız yok.

Elektrikli aleti nemli bir konumda çalıştırmak kaçınılmazsa, kaçak akım cihazı (RCD) korumalı bir kaynak kullanın. RCD kullanımı elektrik çarpması riskini azaltır.

2. MAKİNE BİLGİSİ

Kullanım amacı

Açılı taşlayıcınız su kullanmadan taş ve çelik maddeleri taşlamak için tasarlanmıştır. Kesmek için özel bir koruma siperi kullanılmalıdır (dahil değildir). Şek. D2.

Teknik spesifikasyonlar

AGM1060SAGM1061S
Şebeke voltajı 230-240V~230-240V~
Şebeke frekansı 50Hz	50Hz
Güç girişi	750W	900W
Nominal hız	12.000/dak	12.000/dak
Taşlama için çark diski
Çap	115mm	125mm
İç çap	22.2mm	22.2mm
Kalınlık	6mm	6mm
Kesme için çark diski
Çap	115mm	125mm
İç çap	22.2mm	22.2mm
Kalınlık	3mm	3mm
Dingil dişi	M14	M14
Ağırlık	1.79kg	1.97kg
Ses basıncı ( L_PA )	88.7 + 3 dB(A)	88.1 + 3 dB(A)
Akustik güç ( L_WA )	99.7 + 3 dB(A)	99.1 + 3 dB(A)
Vibrasyon “Yüzey taşlama” a_h,AG	7.789 + 1.5 m/s ^2	9.110 + 1.5 m/s ^2

Vibrasyon seviyesi

Bu talimat kılavuzunda belirtilen vibrasyon emisyon seviyesi EN 60745'te verilen bir standart teste uygun olarak ölçülmüştür; bir aleti diğeriyle karşılaştırmak ve aleti bahsedilen uygulamalar için kullanırken vibrasyona maruz kalmanın ön değerlendirmesi olarak kullanılabilir

• aleti farklı uygulamalar veya farklı ya da kötü bakılan aksesuarlarla kullanmak, maruz kalma seviyesini büyük ölçüde artırabilir
• aletin kapalı olduğu veya çalışıp gerçekten işi yapmadığı zamanlar maruz kalma seviyesini büyük ölçüde düşürebilir

Aletin ve aksesuarların bakımını yaparak, ellerinizi sıcak tutarak ve çalışma düzenlerinizi organize ederek vibrasyonun etkilerine karşı kendinizi koruyun.

Açıklama

Metindeki numaralar sayfa 2-4'teki şemaları işaret etmektedir

Şek. A

1. Mil kilidi düğmesi
2. Koruma siperi için ayırma kolu
3. Koruma siperi
4. Açık/Kapalı paletli anahtar için ayırma kolu
5. Açık/Kapalı paletli anahtar
6. Yan tutamak bağlantı noktası

Sek. B

1. Mil
2. Yan tutamak
3. Monte flençi
4. Çark diski (dahil değil)
5. Sıkıştırma somunu
6. Açık ağızlı anahtar

Şek. C1 & D1

Taşlama için koruma siperi

Şek. C2 & D2

Kesim için koruma siperi (dahil değil)

Montaj

Montajdan önce her zaman makineyi kapatın ve şebeke prizini şebekeden çıkarın.

Koruma siperini monte etme (şek. C ve D)

• Makineyi mil (7) yukarı bakacak şekilde bir masaya koyun.
• Koruma siperini (3) Şekil C'de gösterildiği üzere, koruma siperi üzerindeki çıkıntıların makine kafasının centiklerine yerleştiginden emin olarak makine kafasının üzerine yerleştirin.
• Koruma siperini Şekil D'de gösterildiği üzere saatin ters yönünde çevirin ve koruma siperi için ayırma kolunu (2) sıkın.
• Kolu serbest bırakarak (2) koruma siperinin konumunu ayarlayabilir, siperi istenen konuma ayarlayabilir ve kilitlemek için kolu sıkabilirsiniz.

Asla siperi çıkarmaya kalkışmayın.

Çark diskini monte etme ve çıkarma (şek. B)

• Bu makine için her zaman AGM1060S için ∅ 115 mm çapında ve AGM1061S için ∅ 125 mm çapında ve 22.2 mm iç çapında uygun çark diski kullanın, çark diskinin kalınlığı taşlama için çark diski için 6 mm ve kesme için çark diski için 3 mm olmalıdır, monte çark diski güvenlik siperine temas etmeyebilir.

Monte

• Makineyi koruma siperi (3) yukarı bakacak şekilde bir masa üzerine koyun.
• Flençi (9) mil (7) üzerine monte edin.
• Çark diskini (10) mil (7) üzerine yerleştirin.
• Mil kilit düğmesini (1) basılı tutun ve somun anahtarını (12) kullanarak sıkma somununu (11) mil (7) üzerine sıkın.

Sökme

• Makineyi koruma siperi (3) yukarı bakacak şekilde bir masa üzerine koyun.
• Mil kilit düğmesini (1) basılı tutun ve somun anahtarını (12) kullanarak sıkma somununu (11) gevşetin.
• Çark diskini (10) mil (7) üzerinden sökün.
• Mil kilit düğmesini (1) basılı tutun ve somun anahtarını (12) kullanarak sıkma somununu (11) sıkın.

Yan tutamağı monte etme (şek. A ve B)

- Yan tutamak (8) üç yan tutamak bağlantı noktasından (6) birine vidalanabilir.

3. ÇALIŞTIRMA

İş parçasının düzgün bir şekilde desteklendiğinden emin olun ve besleme kablosunu çalışma alanından uzağa yönlendirin.

Açma ve kapama (şek. A)

• Makineyi açmak için, Açık/Kapalı paletli anahtar için ayırma kolunu (4) kendinize doğru çekin ve Aç/Kapa paletli anahtara (5) basın.
• Makineyi kapatmak için Açık/Kapalı paletli anahtarı (5) serbest bırakın.

Çark diski iş parçasına zarar verebileceğinden makineyi açıp kapatırken makineyi iş parçasından uzak tutun.

• İş parçasını iyice sıkın veya çalışırken hareket etmemesini sağlamak için başka bir yöntem kullanın.
• Diskleri düzenli olarak kontrol edin. Aşınmış çark diskleri makinenin verimliliği üzerinde olumsuz etkiye sahiptir. Zamanı gelince yeni bir çark diskiyle değiştirin.
• Fişi prizden çıkarmadan önce her zaman kullanımdan sonra önce makineyi kapatın.

Çapak giderme (şek. E)

Çapak giderirken 30° ila 40° eğim açısı en iyi sonuçları verecektir. Hafif baskı uygulayarak makineyi ileri geri hareket ettirin. Bu, iş parçasının solmasını veya fazla ısınmasını önleyecek ve koruma yapmaktan kaçınacaktır.

Çapak giderme işi için asla aşındırıcı kesme diskleri kullanmayın!

Kesme (şek. F)

Kesme için özel bir koruma siperi kullanılmalıdır (dahil değildir).

Vibrasyonu önlemek için iş parçasıyla sabit bir şekilde temas edin ve keserken yana yatırmayın veya basınç uygulamayın. Çalışırken orta derecede, üzerinde çalışılan malzemeye uygun basınç kullanın. Yan taraftan kaşı basınç uygulayarak çark disklerini yavaşlatmayın. Kesmek istediğiniz yön önemlidir. Makine her zaman kesim yönünün aksinde çalışmalıdır; yani makineyi diğer yöne hareket ettirmeyin! Makinenin kesime takılıp geri tepmeye neden olması ve kontrolü kaybetmeniz gibi bir risk vardır. Ideal kullanım için ipuçları

• İş parçasını sıkın. Küçük iş parçaları için bir sıkma cihazı kullanın.
• Makineyi iki elle tutun.
• Makineyi açın.
• Makine tam hıza ulaşana dek bekleyin.
• Çark diskini iş parçası üzerine yerleştirin.
• Makineyi çark diskini iş parçasına sabit bir şekilde bastırarak iş parçası boyunca yavaşça hareket ettirin.
• Makine üzerinde çok fazla basınç uygulamayın. İsi makinenin yapmasına izin verin.

- Makineyi kapatın ve makineyi bir kenara koymadan önce makinenin tamamen durmasını bekleyin.

4.BAKIM

Temizlik ve bakımdan önce her zaman makineyi kapatın ve şebeke prizini şebekeden çıkarın.

Makine kaplamalarını yumuşak bir bezle, tercihen her kullanımdan sonra düzenli olarak temizleyin. Havalandırma deliklerinin toz ve kirden arınmış olduğundan emin olun. Çok inatçı kirleri sabun köpüğüyle ıslatılmış yumuşak bir bezle çıkarın. Benzin, alkol, amonyak vs. gibi çözücü maddeleri kullanmayın. Bunlar gibi kimyasallar sentetik bileşenlere zarar verecektir.

Elektrik kablolarını değiştirin

Besleme kablosu zarar gördüyse, tehlikeden kaçınmak için üretici, servis sorumlusu veya bu gibi vasıflı kişiler tarafından değiştirilmelidir.

Şebeke fişi değişimi (yalnızca BK)

Üniteye takılı kalıplanmış 3 pimli fiş hasarlıysa ve değişmesi gerekiyorsa, bunun doğru bir biçimde imha edilmesi ve onaylı bir BS 1363/7A sigortalı fişle değiştirilmesi ve aşağıdaki kablo tesisatı talimatlarının izlenmesi önemlidir. Şebeke kablosundaki teller aşağıdaki kodla uyumlu olarak renklendirilmiştir:

mavi nötr

kahverengi akımlı

Ünitenin şebeke kablosu içindeki tellerin renkleri fişteki uçları tanımlayan renkli işaretlere karşılık gelemeyeceğinden, aşağıdaki gibi devam edin:

• Mavi olan tel N harfi veya siyah renkli uca bağlanmalıdır.
• Kahverengi tel L harfli veya kırmızı renkli uca bağlanmalıdır.

Karbon fırçası

Karbon fırçaları yıpranmışsa, karbon fırçalar üreticinin müşteri hizmetleri departmanı veya benzer şekilde vasifli kişiler tarafından değiştirilmelidir.

Sadece doğru orijinal tipte karbon fırça kullanın.

GARANTI

Garanti koşulları ayrı olarak eklenmiş garanti kartı üzerinde bulunabilir.

ÇEVRE

Arızalı ve/veya atılmış elektrikli veya elektronik ekipmanların uygun geri dönüşüm konumlarında toplanması gerekir.

Yalnızca AT ülkeleri için

Elektrikli aletleri evsel atık olarak atmayın. Atık Elektrikli ve Elektronik Donanım için Avrupa İlkeleri 2012/19/EC 'ye ve ulusal hak uygulamasına göre, artık kullanılamaz olan elektrikli aletler ayrı olarak toplanalı ve çevre dostu bir yolla imha edilmelidir. Ürün ve kullanıcı kılavuzu değişikliğe tabidir. Spesifikasyonlar başka bir uyarı olmaksızın değiştirilebilir.

Spare parts lists

AGM1060S/ AGM1061S - Angle grinder 750W-115MM / 900W-125MM
Nr. Omschrijving Positie
406847 Outer flange (M14 x 40) 1
406846 Inner flange (15 x 40) 3
102047 Protection guard (open) 115mm - AGM1060S 4
102058 Protection guard (open) 125mm - AGM1061S 4
806000 Bearing 6000 ZZ 10
102048 Spindle gear 13
102049 Lock ring 14
102050 Oil bearing 15
102051 Spindle lock complete 16,19,20
800629 Bearing 629 ZZ 21
102052 Pinion gear 24
102053 Rotor - AGM1060S 25
102059 Rotor - AGM1061S 25
800607 Bearing 607 ZZ 26
102054 Stator - AGM1060S	29
102060 Stator - AGM1061S	29
102055 Carbon brush (2 pieces)	33
102056 Paddle switch (only lever)	39..42
102057 Switch (without lever)	45
410000 Auxiliary handle M8 screw	51
406814 Cam wrench	52
102061 Protection guard (closed)115mm - AGM1060S
102062 Protection guard (closed)125mm - AGM1061S

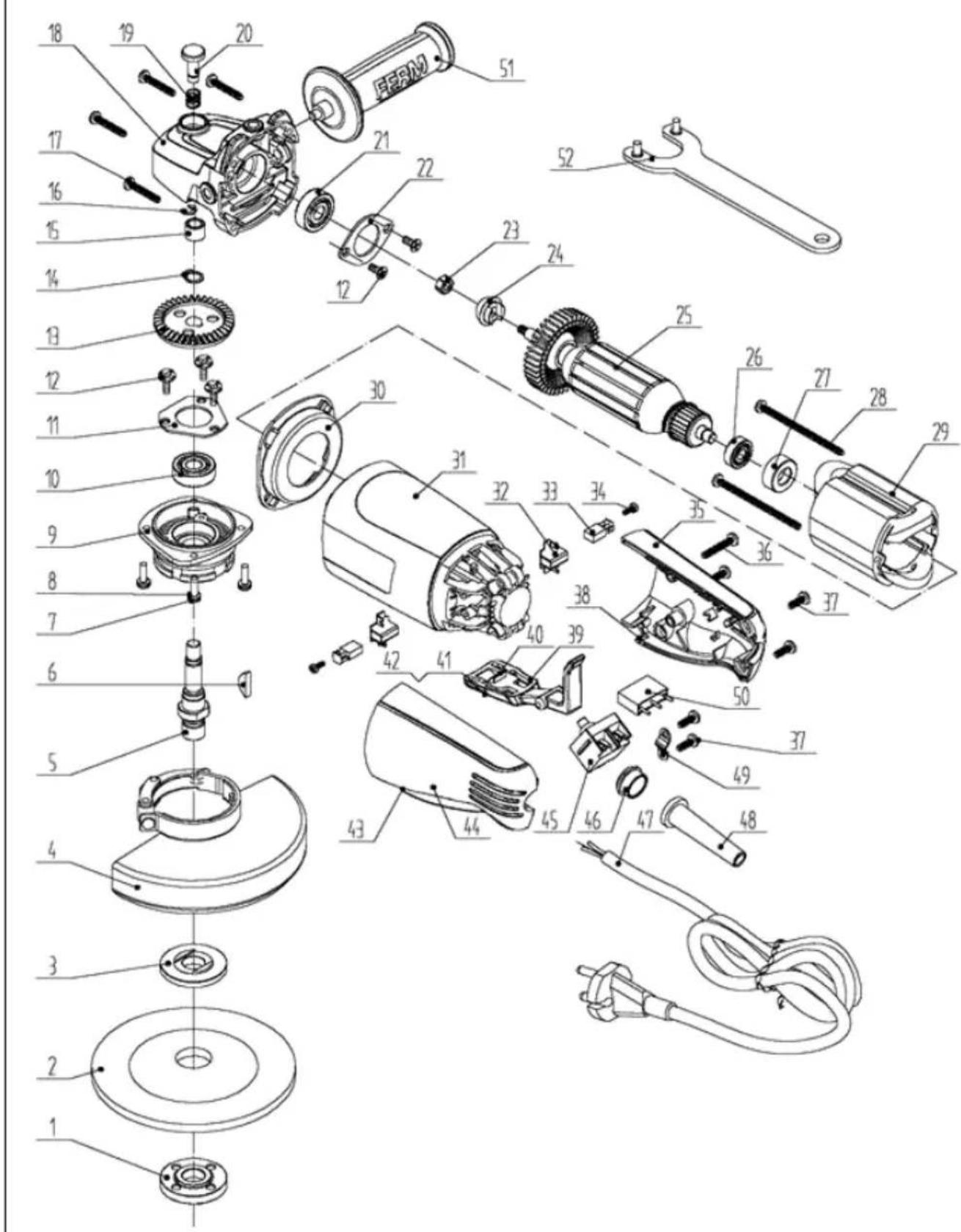

Exploded view
