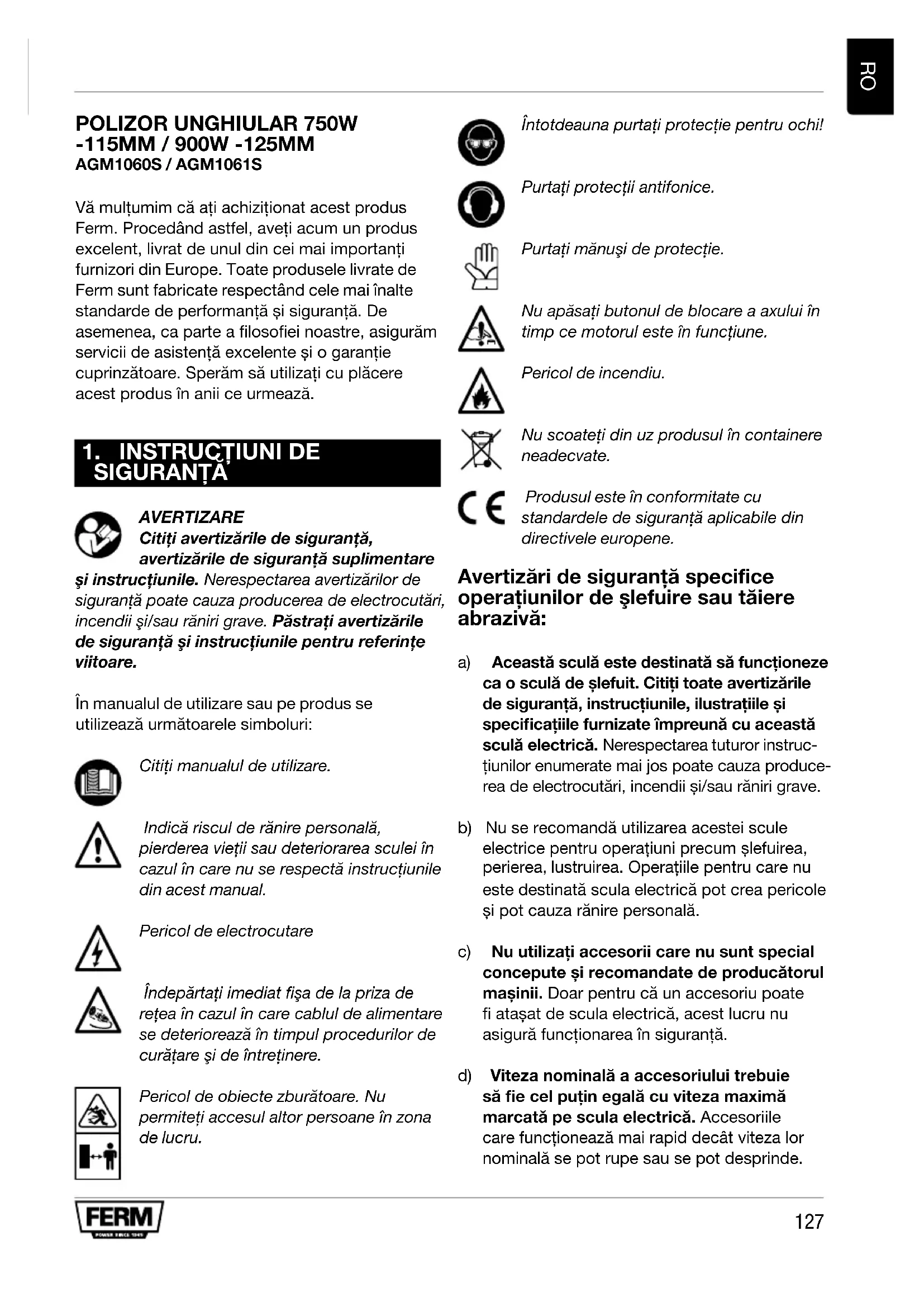

MANUAL DE UTILIZARE AGM1060S Ferm

Vă mulţumim că aţi achiziţionat acest produs Ferm. Procedând astfel, aveţi acum un produs excelent, livrat de unul din cei mai importanţi furnizori din Europe. Toate produsele livrate de Ferm sunt fabricate respectând cele mai înalte standarde de performanţă şi siguranţă. De asemenea, ca parte a losoei noastre, asigurăm servicii de asistenţă excelente şi o garanţie cuprinzătoare. Sperăm să utilizaţi cu plăcere acest produs în anii ce urmează.

AVERTIZARE Citiţi avertizările de siguranţă, avertizările de siguranţă suplimentare şi instrucţiunile. Nerespectarea avertizărilor de siguranţă poate cauza producerea de electrocutări, incendii şi/sau răniri grave. Păstraţi avertizările de siguranţă şi instrucţiunile pentru referinţe viitoare. În manualul de utilizare sau pe produs se utilizează următoarele simboluri: Citiţi manualul de utilizare. Indică riscul de rănire personală, pierderea vieţii sau deteriorarea sculei în cazul în care nu se respectă instrucţiunile din acest manual. Pericol de electrocutare Îndepărtaţi imediat fişa de la priza de reţea în cazul în care cablul de alimentare se deteriorează în timpul procedurilor de curăţare şi de întreţinere. Pericol de obiecte zburătoare. Nu permiteţi accesul altor persoane în zona de lucru. Întotdeauna purtaţi protecţie pentru ochi! Purtaţi protecţii antifonice. Purtaţi mănuşi de protecţie. Nu apăsaţi butonul de blocare a axului în timp ce motorul este în funcţiune. Pericol de incendiu. Nu scoateţi din uz produsul în containere neadecvate. Produsul este în conformitate cu standardele de siguranţă aplicabile din directivele europene.

Nerespectarea tuturor instruc- ţiunilor enumerate mai jos poate cauza produce- rea de electrocutări, incendii şi/sau răniri grave. b) Nu se recomandă utilizarea acestei scule electrice pentru operaţiuni precum şlefuirea, perierea, lustruirea. Operaţiile pentru care nu este destinată scula electrică pot crea pericole şi pot cauza rănire personală.

Doar pentru că un accesoriu poate ataşat de scula electrică, acest lucru nu asigură funcţionarea în siguranţă.

Accesoriile care funcţionează mai rapid decât viteza lor nominală se pot rupe sau se pot desprinde.128

Accesoriile incorect dimensionate nu pot protejate sau controlate în mod adecvat.

În cazul accesoriilor montat cu

Accesoriile care nu se potrivesc cu componentele de montaj ale sculei electrice se vor dezechilibra, vor vibra excesiv şi pot cauza pierderea controlului. g) Înainte de ecare utilizare, inspectaţi accesoriul, cum ar discurile abrazive pentru suri şi crăpături, tamponul de amortizare pentru crăpături, rupturi sau uzură excesivă, peria de sârmă pentru re desprinse sau rupte. În cazul în care scăpaţi scula electrică sau accesoriile, inspectaţi dacă există daune sau instalaţi un accesoriu nedeteriorat.

timp de un minut. De cele mai multe ori, accesoriile deteriorate se rup în această perioadă de probă.

În funcţie de utilizare, purtaţi o protecţie completă a feţei, protecţie pentru ochi sau ochelari de protecţie.

material. Ochii trebuie protejaţi de corpurile străine aate în zbor, apărute în cursul diferitelor aplicaţii. Masca antipraf sau masca de protecţie respiratorie trebuie să poată ltra particulele generate de operaţia pe care o efectuaţi. Expunerea prelungită la zgomotul de intensitate ridicată poate cauza pierderea auzului.

Fragmente din piesa de prelucrare sau din dispozitivele rupte pot zbura necontrolat şi provoca răniri chiar în afara sectorului direct de lucru.

putea atinge cablaje ascunse sau cablul de alimentare. Dacă accesoriul atinge un cablu „sub tensiune”, şi părţile metalice expuse ale sculei electrice se vor aa „sub tensiune”, ceea ce poate provoca electrocutarea operatorului.

accesoriile care se rotesc. Dacă pierdeţi controlul asupra maşinii, cablul de alimentare poate tăiat sau prins iar mâna sau braţul dumneavoastră poate nimeri sub accesoriul care se roteşte.

Accesoriul rotativ poate ajunge în contact cu suprafaţa de sprijin, fapt care vă poate face să pierdeţi controlul asupra sculei electrice.

În urma unui contact accidental cu accesoriul rotativ, acesta vă poate prinde îmbrăcămintea şi chiar pătrunde în corpul dumneavoastră.

Ventilatorul motorului va atrage praful în interiorul carcasei, iar acumularea excesivă de pulbere metalică poate cauza pericole electrice.

Utilizarea apei sau a altor agenţi de răcire lichizi poate cauza electrocutare sau şoc electric.

Reculul reprezintă o reacţie bruscă la un disc129

rotativ îndoit sau blocat, tamponul de amortizare, peria sau orice alt accesoriu. Îndoirea sau blocarea duce la oprirea rapidă a accesoriului rotativ care la rândul lui, face ca scula electrică necontrolată să e accelerată în punctul de blocare, în sens contrar direcţiei de rotaţie a accesoriului. Dacă, de exemplu, un disc de şlefuit se agaţă sau se blochează în piesa de prelucrare, marginea discului de şlefuit care penetrează direct piesa de prelucrare se poate agăţa în aceasta şi duce astfel la smulgerea discului de şlefuit sau poate provoca recul. Discul se va deplasa către operator sau în sens opus acestuia, în funcţie de direcţia de rotaţie a discului în punctul de blocare. În această situaţie discurile de şlefuit se pot chiar rupe. Reculul este rezultatul utilizării incorecte a maşinii şi/sau al procedurilor sau al condiţiilor incorecte de funcţionare, care pot evitate urmând măsurile de precauţie adecvate, după cum este indicat mai jos. a) Ţineţi bine scula electrică şi aduceţi-vă corpul şi braţele într-o poziţie în care să puteţi controla forţele de recul.

pentru a avea un control maxim asupra

Operatorul poate stăpâni forţele de recul şi de reacţie prin măsuri preventive adecvate.

Accesoriul se poate deplasa peste mâna dumneavoastră.

Reculul proiectează scula electrică într-o direcţie opusă mişcării discului de şlefuit din punctul de blocare.

Accesoriul aat în mişcare de rotaţie are tendinţa să se blocheze în colţuri, pe muchii ascuţite sau când ricoşează în urma izbirii, determinând astfel pierderea controlului sau reculul.

Asemenea dispozitive de lucru provoacă frecvent recul sau duc la pierderea controlului.

aceste discuri abrazive. Discurile abrazive care nu sunt prevăzute pentru această sculă electrică nu pot acoperite şi protejate sucient, ind nesigure.

Un disc montat necorespunzător care iese prin planul marginii apărătoarei nu poate protejat în mod adecvat.

Apărătoarea de protecţie trebuie să protejeze operatorul de fragmentele desprinse prin şlefuire, de atingerea accidentală a discului şi de scânteile care pot aprinde îmbrăcămintea. d) Discurile abrazive trebuie folosite numai

Discurile de tăiere sunt destinate îndepărtării de material cu marginea discului, întrucât exercitarea forţelor laterale asupra discurilor poate duce la ruperea lor.

Flanşele adecvate sprijină discul de şlefuit diminuând astfel pericolul ruperii acestuia. Flanşele pentru discuri de tăiere pot diferite faţă de anşele pentru discuri de şlefuit.

provenind de la scule electrice mai mari. Discurile de şlefuit pentru sculele electrice mai mari nu sunt concepute pentru turaţiile mai ridicate ale sculelor electrice mai mici şi se pot rupe.130

Operaţiile de tăiere pot fi desfăşurate numai cu un dispozitiv special de protecţie deschis (neinclus) fig. C2 - D2

posibilitatea unui recul sau a ruperii discului.

sau de recul a discului. Piesele mari se pot încovoia sub propria greutate. Piesele

Atunci când folosiţi maşini electrice, respectaţi întotdeauna reglementările de siguranţă aplicabile în ţara dumneavoastră, pentru a reduce riscul de incendii, electrocutare şi rănire personală. Citiţi următoarele instrucţiuni de siguranţă şi, de asemenea, instrucţiunile de siguranţă ataşate.

În cazul în care este necesară operarea sculei electrice într-o locaţie cu umiditate, folosiţi un dispozitiv de curent rezidual (RCD) cu alimentare protejată. Utilizarea unui RCD reduce riscul de electrocutare.

Domeniul de utilizare Polizorul unghiular a fost proiectat pentru debavurarea zidăriei şi a oţelului, fără a se utiliza apă. Pentru tăiere, folosiţi o apărătoare de protecţie specială (neinclusă). Fig. D2.

Tensiune reţea 230-240 V ~ 230-240 V ~ Frecvenţa prizei 50 Hz 50 Hz Putere de alimentare 750W 900W Viteza nominală 12.000 /min 12.000 /min Disc pentru şlefuit131

conformitate cu un test standardizat precizat în

4. Pârghie de deblocare pentru pornire/oprire

6. Punct de conexiune mâner lateral

Asamblarea Înainte de asamblare, opriţi alimentarea electrică a maşinii şi deconectaţi fişa cablului de alimentare de la priza de reţea. Asamblarea apărătorii de protecţie (g. C şi D)

bloca. Nu încercaţi niciodată să îndepărtaţi apărătoarea. Montarea şi îndepărtarea discului (g. B)

Montarea mânerului lateral (g. A şi B)

cele trei puncte de conexiune pentru mânerul lateral (6).

Asiguraţi-vă că piesa de prelucrare este sprijinită sau fixată corespunzător şi ţineţi cablu de alimentare departe de zona de lucru. Pornirea şi oprirea (g. A)

deblocare a comutatorului blocare/pornire

disc nou în timp util.

cele mai bune rezultate la un unghi de înclinare

prelucrare, evitându-se formarea de caneluri. Pentru lucrările de debavurare, nu utilizaţi niciodată discuri de tăiere abrazivă! Tăierea (g. F)

Sfaturi pentru utilizarea optimă

Înainte de curăţare şi întreţinere, opriţi alimentarea electrică a maşinii şi deconectaţi fişa cablului de alimentare de la priza de reţea. Curăţaţi regulat carcasa cu o cârpă moale, de preferat după ecare utilizare. Curăţaţi fantele de aerisire de praf şi murdărie. Îndepărtaţi murdăria persistentă cu o cârpă moale înmuiată în clăbuci de săpun. Nu folosiţi solvenţi precum benzină, alcool, amoniac, etc. Astfel de substanţe chimice vor deteriora componentele sintetice. Înlocuirea cablurilor de alimentare În cazul în care cablul de alimentare este deteriorat, acesta trebuie înlocuit de către producător, de către agentul de service sau de către persoane calicate în mod similar, pentru a evita pericolele. Înlocuirea şei de la priza de reţea (valabil numai pentru Marea Britanie) Dacă şa cu 3 contacte ataşată de unitate este deteriorată şi trebuie înlocuită, este important să e eliminată corespunzător şi înlocuită cu o siguranţă fuzibilă aprobată BS 1363/7A, respectând următoarele instrucţiuni de legare la reţea. Firele cablului de reţea au culorile în conformitate cu următorul cod:

• maro sub tensiune În cazul în care culorile relor de la cablul de reţea al unităţii nu corespunde cu marcajele colorate care identică terminalele ştecherului, procedaţi după cum urmează:

• Firul albastru trebuie conectat la terminalul care este marcat cu litera N sau are culoarea neagră.

• Firul maro trebuie conectat la terminalul care este marcat cu litera L sau are culoarea roşie. Peria de cărbune Dacă periile de cărbune sunt uzate, acestea trebuie înlocuite de către departamentul de service pentru clienţi al producătorului sau de către o persoană calicată în mod similar. Utilizaţi numai tipul original corect de perii de cărbune. GARANŢIE Condiţiile de garanţie pot fi găsite pe certificatul de garanţie inclus separat. MEDIU Aparatele electrice sau electronice deteriorate şi/sau defecte trebuie colectate în locurile de reciclare corespunzătoare. Numai pentru ţările din CE Nu aruncaţi echipamentele acţionate electric împreună cu gunoiul menajer. Conform Indicaţiei europene 2012/19/CE pentru echipamente electrice şi electronice uzate şi a implementării sale la nivel naţional, echipamentele acţionate electric scoase din uz trebuie colectate separat şi evacuate într-o manieră ecologică. Produsul şi manualul de utilizare pot suferi modicări. Specicaţiile se pot modica fără noticare prealabilă.134
