KULLANIM KILAVUZU BXPW1700PE BLACK & DECKER

Yüksek basınçlı yıkama makinesi Orijinal talimatların tercümesi

Kullanmadan önce, bu talimatları dikkatlice okuyunuz. Bu talimatları, ileride danışmak için saklayınız. Problem veya zorluk durumunda, tüketici yardım hattına başvurunuz: supporth@annovireverberi.it Sayfa: 256-265

Orijinal talimatların tercümesi

Orijinal talimatların tercümesi

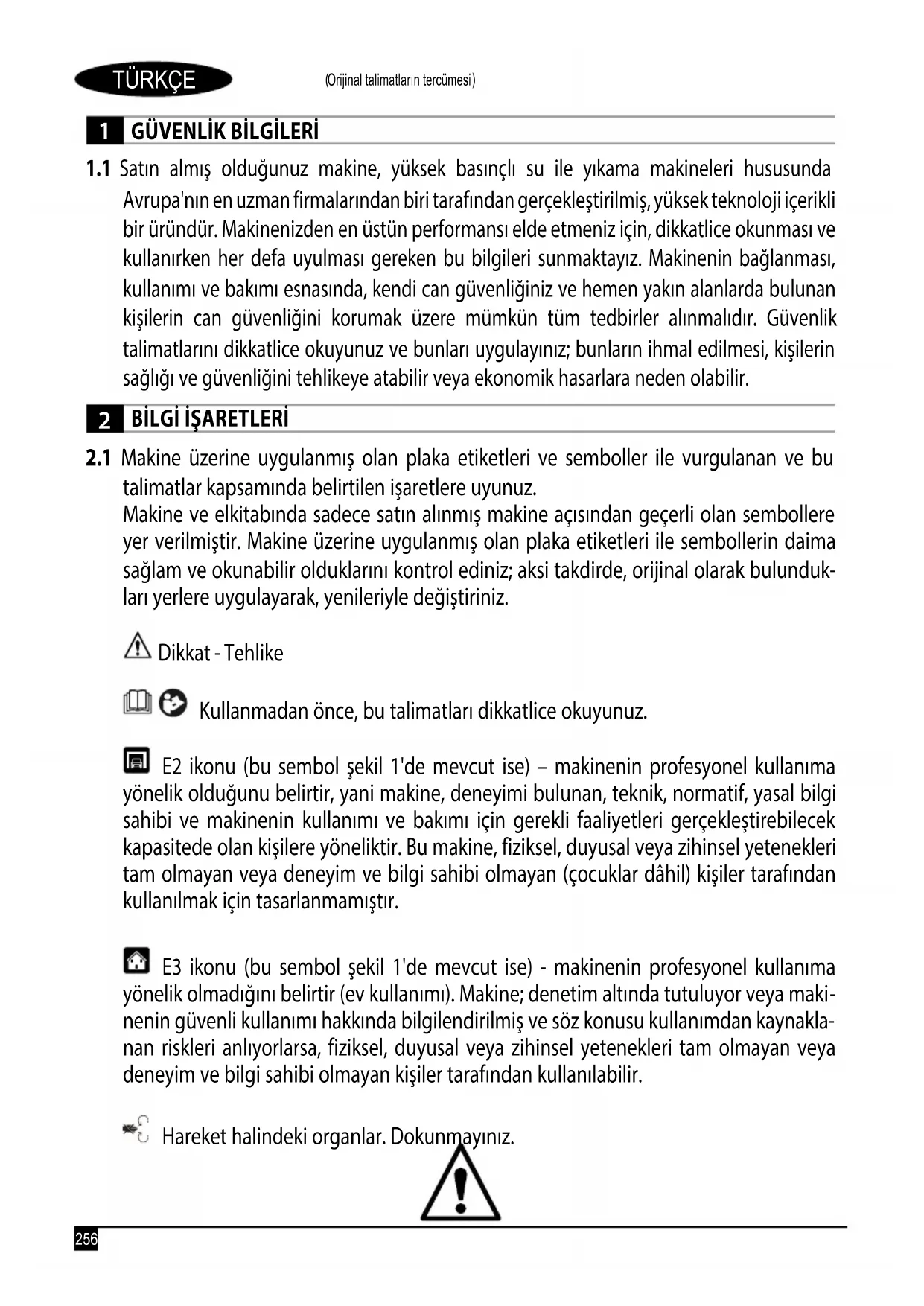

1.1 Satın almış olduğunuz makine, yüksek basınçlı su ile yıkama makineleri hususunda

Avrupa'nın en uzman firmalarından biri tarafından gerçekleştirilmiş, yüksek teknoloji içerikli bir üründür. Makinenizden en üstün performansı elde etmeniz için, dikkatlice okunması ve kullanırken her defa uyulması gereken bu bilgileri sunmaktayız. Makinenin bağlanması, kullanımı ve bakımı esnasında, kendi can güvenliğiniz ve hemen yakın alanlarda bulunan kişilerin can güvenliğini korumak üzere mümkün tüm tedbirler alınmalıdır. Güvenlik talimatlarını dikkatlice okuyunuz ve bunları uygulayınız; bunların ihmal edilmesi, kişilerin sağlığı ve güvenliğini tehlikeye atabilir veya ekonomik hasarlara neden olabilir.

2.1 Makine üzerine uygulanmış olan plaka etiketleri ve semboller ile vurgulanan ve bu

talimatlar kapsamında belirtilen işaretlere uyunuz. Makine ve elkitabında sadece satın alınmış makine açısından geçerli olan sembollere yer verilmiştir. Makine üzerine uygulanmış olan plaka etiketleri ile sembollerin daima sağlam ve okunabilir olduklarını kontrol ediniz; aksi takdirde, orijinal olarak bulunduk

ları yerlere uygulayarak, yenileriyle değiştiriniz. Dikkat - Tehlike Kullanmadan önce, bu talimatları dikkatlice okuyunuz. E2 ikonu (bu sembol şekil 1'de mevcut ise) – makinenin profesyonel kullanıma yönelik olduğunu belirtir, yani makine, deneyimi bulunan, teknik, normatif, yasal bilgi sahibi ve makinenin kullanımı ve bakımı için gerekli faaliyetleri gerçekleştirebilecek kapasitede olan kişilere yöneliktir. Bu makine, fiziksel, duyusal veya zihinsel yetenekleri tam olmayan veya deneyim ve bilgi sahibi olmayan (çocuklar dâhil) kişiler tarafından kullanılmak için tasarlanmamıştır. E3 ikonu (bu sembol şekil 1'de mevcut ise) - makinenin profesyonel kullanıma yönelik olmadığını belirtir (ev kullanımı). Makine; denetim altında tutuluyor veya maki

nenin güvenli kullanımı hakkında bilgilendirilmiş ve söz konusu kullanımdan kaynakla- nan riskleri anlıyorlarsa, fiziksel, duyusal veya zihinsel yetenekleri tam olmayan veya deneyim ve bilgi sahibi olmayan kişiler tarafından kullanılabilir. Hareket halindeki organlar. Dokunmayınız.256

Orijinal talimatların tercümesi

Orijinal talimatların tercümesi

0 Şalter kapalı pozisyonu I Şalter açık pozisyonu Garanti edilen ses gücü seviyesi Yasak işareti, kullanıcıya ulusal yasal düzenlemelerin ürünün içme suyu dağıtım şebekesine bağlanmasını yasaklayabileceklerini belirtir. Tehlike işareti, kullanıcıya su jetlerini insanlara, hayvanlara, elektrikli ekipman- lara veya ürünün kendisine doğru yönetilmemesi gerektiğini belirtir. Bu ürün yalıtım sınıfı II çerçevesinde konumlanır. Bu, ürünün takviyeli bir yalıtım veya çift yalıtımla (sadece bu sembol makine üzerinde mevcut ise) donatılmış olduğu anlamına gelir. Bu ürün yalıtım sınıfı I çerçevesinde konumlanır. Bu, ürünün topraklama koruyucu bir iletkenle (sadece bu sembol makine üzerinde mevcut ise) donatılmış olduğu anla

mına gelir. Bu ürün, mevzuata uygulanabilir Avrupa direktiflerine uygundur. E1 ikonu - makineyi şehir atığı olarak bertaraf etmeme yükümlülüğünü belirtir; eski makineniz, yeni bir makine satın alındığında distribütöre teslim edilebilir. Makineyi oluşturan elektrik ve elektronik kısımlar, sağlık açısından tehlikeli maddeler bulundur

duklarından, uygun olmayan kullanımlarda yeniden kullanılmamalıdırlar. Koruyucu kulaklık kullanınız. Koruyucu maske kullanınız. Solunum koruma ekipmanlarını kullanınız. Koruyucu eldivenler kullanınız. İş kazalarını önleyici ayakkabılar kullanınız. Koruyucu giysiler kullanınız.258

Orijinal talimatların tercümesi

Orijinal talimatların tercümesi

dikkat. Çocukların makineyi kullanmasına İZİN VERMEYİNİZ, çocukların makineyle oynamadıklarından emin olmak için onları gözetim altında tutunuz.

dikkat. Uygun kullanılmadıkları takdirde, basınçlı su jetleri tehlikeli olabilir.

dikkat. Makineyi alevlenebilir, zehirli veya makinenin doğru işleyişi ile uyumlu olmayan özelliklere sahip sıvılarla KULLANMAYINIZ. Makinenin potansiyel olarak alevlenebilir veya patlayıcı atmosferde kullanılması yasaktır.

dikkat. PAtLAMA tEHLİKESİ. Alevlenebilir sıvıları PÜSKÜRTMEYİNİZ.

dikkat. Su jetini insanlara veya hayvanlara doğru YÖNLENDİRMEYİNİZ.

dikkat. Su jetini makinenin kendisine, elektrikli kısımlarına veya diğer elektrikli aparatlara doğru YÖNLENDİRMEYİNİZ.

dikkat. Makineyi makinenin etki alanı içinde koruyucu giysi giymemiş olan kişilerin bulunması halinde KULLANMAYINIZ.

dikkat. Makineyi elbise veya ayakkabı temizlemek için kendinize ve başkalarına doğru YÖNLENDİRMEYİNİZ.

dikkat. Makineyi yağmur halinde açık alanlarda KULLANMAYINIZ.

dikkat. Makine, çocuklar, aciz kişiler ve talimatları okumamış ve anlamamış olan kişiler tarafından HAREKETE GEÇİRİLEMEZ.

dikkat. Makineyi hasar görmüş elektrik kablosu ile KULLANMAYINIZ. Elektrik kablosu hasar görmüş ise, güvenlik açısından tehlikeleri önlemek için imalatçı tarafından, onun yetkilendirmiş olduğu bir Teknik Servis Merkezi tarafından veya aynı derecede ehliyetli kişiler tarafından bir yenisiyle değiştirilmelidir.

dikkat. Bir besleme kablosu veya örneğin güvenlik tertibatları, yüksek basınç hortumları, tabancalar gibi önemli kısımların hasarlı oldukları görülürse, makineyi KULLANMAYINIZ.

dikkat. TABANCA TETİĞİNİ işler pozisyonda bloke ETMEYİNİZ.

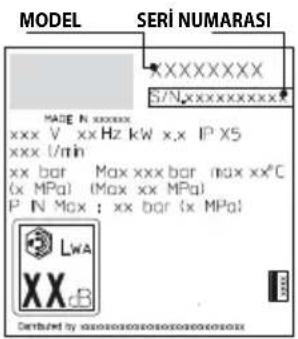

dikkat. Makinenin özellikler plaka etiketiyle donatılmış olduğunu kontrol ediniz, aksi takdirde makineyi satın almış olduğunuz satıcıya haber veriniz. Plaka etiketi olmayan makineler, potansiyel olarak tehlikeli ve anonim olduklarından KULLANILMAMALIDIR.

dikkat. Ayarlama valfı ve güvenlik düzenlerini KURCALAMAYINIZ veya bunların ayarını DEĞİŞTİRMEYİNİZ.

dikkat. Meme jetinin orijinal çapını TADİL ETMEYİNİZ.

dikkat. ELEKTRİK KABLOSUNDAN çekerek makineyi hareket ETTİRMEYİNİZ.258

Orijinal talimatların tercümesi

Orijinal talimatların tercümesi

dikkat. Taşıtların yüksek basınç hortumu üzerinden geçmesini önleyiniz.

dikkat. Yüksek basınç hortumunu çekerek makineyi hareket ETTİRMEYİNİZ.

dikkat. Lastikler, lastik supapları ve basınç altında bulunan diğer komponentler üzerine yüksek basınçlı su jetlerinin yönlendirilmesi potansiyel tehlike oluşturur. Döner meme kitini kullanmaktan kaçınınız ve temizlik işlemleri sırasında, her halükarda su jetinden en az 30 cm’lik bir mesafeyi koruyunuz.

dikkat. Orijinal olmayan ve özel olarak modele ait olmayan aksesuarların kullanımı yasak- tır. Makine üzerinde tadilat yapılması yasaktır; tadilat yapılması, Uygunluk Beyanının geçerliliğini sona erdirir ve imalatçıyı medeni ve cezai sorumluluktan muaf kılar.

dikkat. Elektrik akımı ileten parçaların hepsinin su jetine karşı KORUNMALARI GEREKİR.

dikkat. Elektrik bağlantısı, IEC 60364-1 standartları uyarınca vasıflı bir elektrikçi tarafından gerçekleştirilmelidir. Toprağa geçen akım kaçağı 30 ms boyunca 30 mA'yı aşıyorsa, bu makineye elektrik beslemesini kesen bir kaçak akım koruma şalteri veya bir topraklama arızası devre şalteri öngörülmesi önemle tavsiye edilir.

dikkat. Çalıştırma aşaması SIRASINDA makine şebekede parazit oluşmasına neden olabilir.

dikkat. Bir kaçak akım koruma şalterinin kullanılması, operatör için ilave bir koruma sağlar (30mA).

dikkat. Fiş ile donatılmamış olan modellerde kurma, nitelikli uzman personel tarafından gerçekleştirilmelidir.

dikkat. Sadece iletken kesiti uygun olan onaylı elektrik uzatma kablolarını kullanınız.

dikkat. Makine denetimsiz olarak bırakıldığında daima şalteri devreden çıkarınız.

dikkat. Yüksek basınç, parçaların sekmesine neden olabilir; operatörün güvenlik altına alınmasını ve hasara uğramamasını sağlayacak tüm giysi ve koruyucu donanımlar (KKD) kullanılmalıdır.

dikkat. Makine üzerinde çalışmadan önce fişi ÇEKİNİZ:

dikkat. Geri tepme nedeni, tetiğe basmadan önce tabancayı sağlam şekilde KAVRAYINIZ.260

Orijinal talimatların tercümesi

Orijinal talimatların tercümesi

dikkat. Yerel su dağıtım kurumunun talimatlarına göre HAREKET EDİNİZ. IEC 60335- 2-79 standardı uyarınca, sadece su besleme hortumuna EN 12729 standardına uygun nitelikte BA tipi boşaltma tesisatlı bir geri akış engelleme cihazı monte edilmiş ise, makine doğrudan doğruya kamu içme suyu dağıtım şebekesine bağlanabilir. Geri akış engelleme cihazı imalatçıya sipariş edilebilir.

dikkat. Geri akış engelleme cihazlarından geçmiş olan su, içilmez su olarak kabul edilir.

dikkat. Elektrikli komponentlerin bakımı ve/veya onarımı vasıflı personel tarafından GERÇEKLEŞTİRİLMELİDİR.

dikkat. Kalan basıncı, hortumu makineden çözmeden önce BOŞALTINIZ.

dikkat. Kullanmadan önce her defa ve düzenli aralıklar ile vidaların sıkılık durumlarını ve makineyi oluşturan parçalarının iyi durumda olduklarını KONTROL EDİNİZ, kırılmış veya aşınmış parçalar olup olmadığını gözden geçiriniz.

dikkat. Sadece yüksek basınç hortumu / elektrik kablosu kaplama malzemeleriyle uyumlu deterjanları KULLANINIZ.

dikkat. İnsanları ve hayvanları en az 15 m uzaklıkta TUTUNUZ.

dikkat. Bu makine, imalatçı tarafından temin veya önemle tavsiye edilen deterjanlarla kullanılmak için tasarlanmıştır. Farklı deterjan veya kimya ürünlerinin kullanılması makine güvenliği üzerinde olumsuz etki gösterebilir.

dikkat. Deterjanın deri ve özellikle gözlerle temasından sakınınız. Gözle teması halinde, temiz su ile yıkayarak durulayınız ve derhal doktor yardımına başvurunuz!

dikkat. Yüksek basınçlı hortumlar, rakorlar ve bağlantı parçaları makinenin güvenliği açısından önem taşırlar. Sadece imalatçı tarafından tavsiye edilen yüksek basınç hortumları, rakorlar ve bağlantı parçalarını kullanınız.

dikkat. Makinenin güvenliğini garanti etmek için sadece imalatçının orijinal yedek parçalarını veya imalatçı tarafından onaylanmış olanları kullanınız.

dikkat. Uygun olmayan uzatma kabloları tehlikeli olabilirler. Bir uzatma kablosunun kullanılması halinde, açık alanda kullanım için uygun olan bir tür seçiniz ve bağlantının kuru kaldığı ve zeminden uzak olduğunu kontrol ederek emin olunuz. Bu amaç doğrultusunda, prizin yerden en az 60 mm uzaklıkta olmasını sağlayacak bir kablo makarası kullanılması önemle tavsiye edilir.

dikkat. Montaj, temizleme, ayarlama, bakım, depolama ve nakliye işlemlerini gerçekleştirmeden önce makineyi kapatınız ve güç besleme kaynağından fişini çıkarınız.

dikkat. Makineyi açmadan önce boru temizleme kitini kırmızı işarete kadar yerine sokunuz.TR

Orijinal talimatların tercümesi

Orijinal talimatların tercümesi

4.1 Elktabının kullanımı

Bu elkitabı makinenin bütünleyici bir parçasıdır; gelecekte danışmak için muhafaza edilmelidir. Kurmadan/kullanmadan önce dikkatlice okuyunuz. El değiştirme durumunda, devredenin, elkitabını maki-nenin yeni sahibine teslim etme zorunluluğu bulunur.

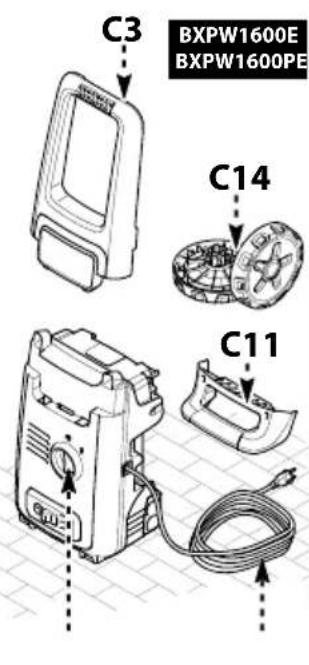

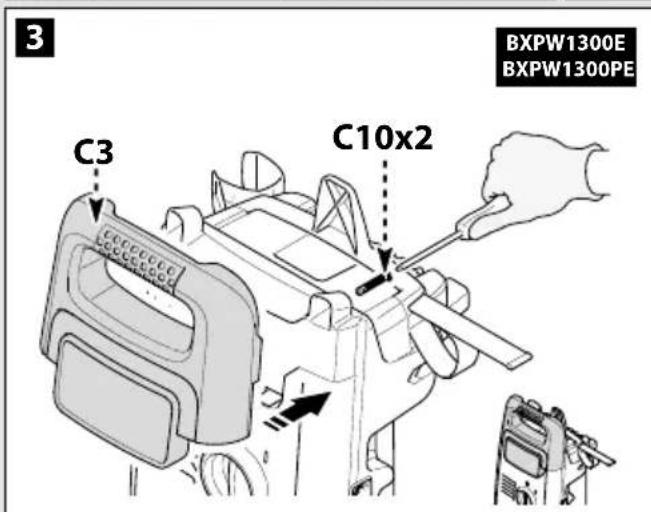

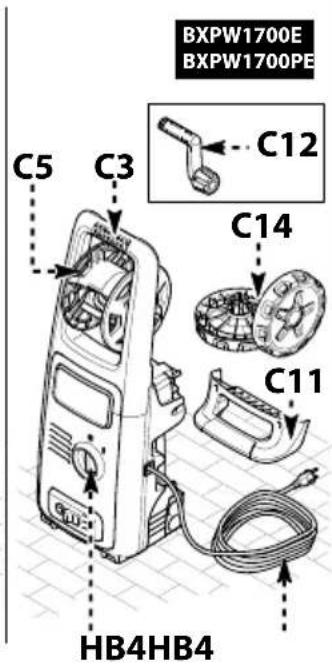

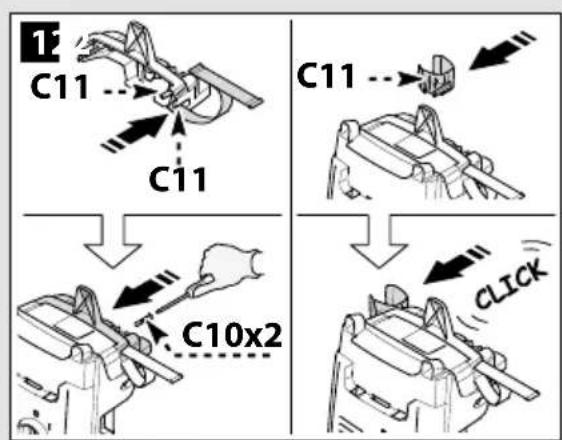

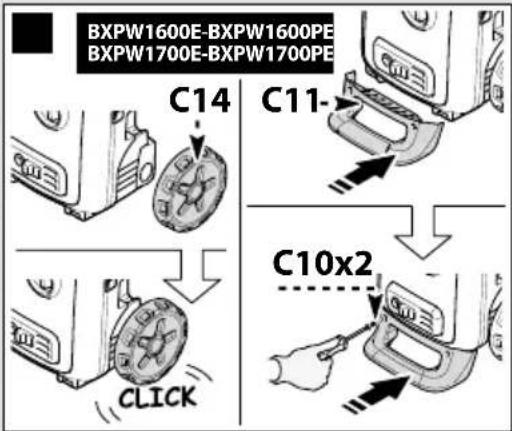

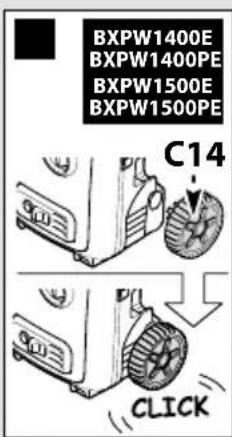

Makine, kısmen demonte edilmiş olarak bir karton ambalajın içinde teslim edilir.Tedarik kompozisyonu şekil 1’de gösterilmiştir.

4.2.1 Birlikte teslim edilen dokümantasyon

A1 Kullanım ve bakım elkitabıA2 Güvenlik bilgileriA3 Uygunluk beyanıA4 Garanti kuralları

4.3 Ambalajların mha edlmes

Ambalajı oluşturan malzemeler çevre kirletici değillerdir, buna rağmen malzemeler kullanıldıkları ülkenin yürürlükteki yönetmeliği uyarınca dönüştürülmeli veya bertaraf edilmelidirler.

TEKNİK BİLGİLER EKİL 1 SAYFA 3

5.1 Öngörülen kullanım

Makine; taşıtların, makinelerin, su üstünde yüzen araçların, duvarcı-lık işlerinin temizlenmesi v.b. için, giderilmesi zor kirleri temiz su ve biyolojik ayrışabilen kimyasal deterjanlar ile gidermek için bireysel kullanıma yöneliktir.Taşıtların motorlarının yıkanması, sadece kirli suyun yürürlükteki kanunlar uyarınca giderilmesi halinde uygun görülmüştür.- Su giriş sıcaklığı: makne üzernde bulunan özellkler plaka etketne bakınız. - Su giriş basıncı: mn. 0,1 MPa - max. 1 MPa. - İşleme ortamının sıcaklığı: 0°C üstünde. Makine, IEC 60335-1 ve IEC 60335-2-79 standardına uygundur.

Makine (profesyonel veya profesyonel olmayan) kullanımından sorumlu operatörü belirlemek için şekil 1'de gösterilen ikona bakınız.

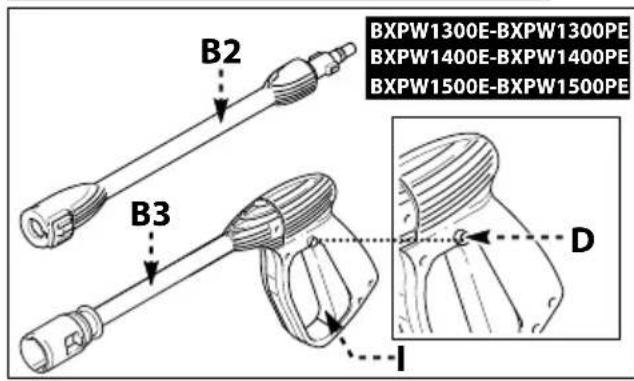

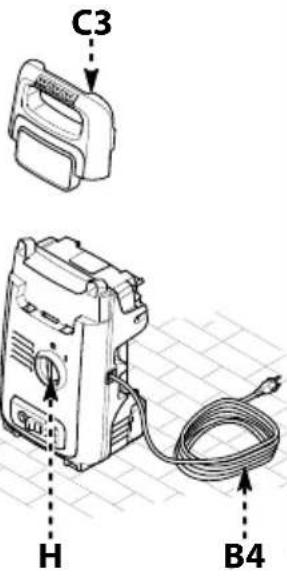

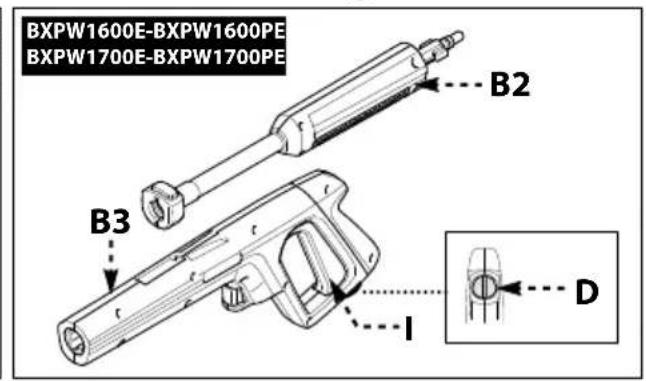

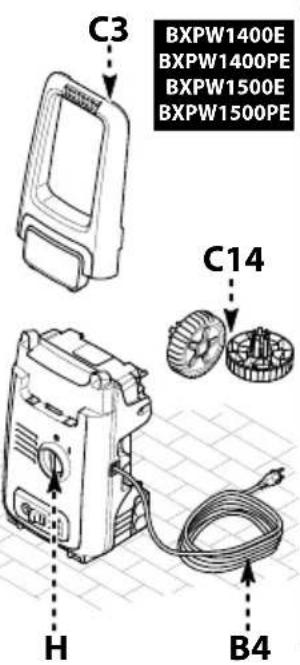

B2 Lans B3 Emniyet mandallı tabanca B4 Fişli elektrik kablosu (bu özelliği bulunduran modellerde)B5 Yüksek basınç hortumu B6 Deterjan haznesi (bu özelliği bulunduran modellerde)B7 Yağ doldurma kapağı (bu özelliği bulunduran modellerde)E MemeF Deterjan regülâtörü (bu özelliği bulunduran modellerde)G Basınç regülâtörü (bu özelliği bulunduran modellerde)L Su filtresi

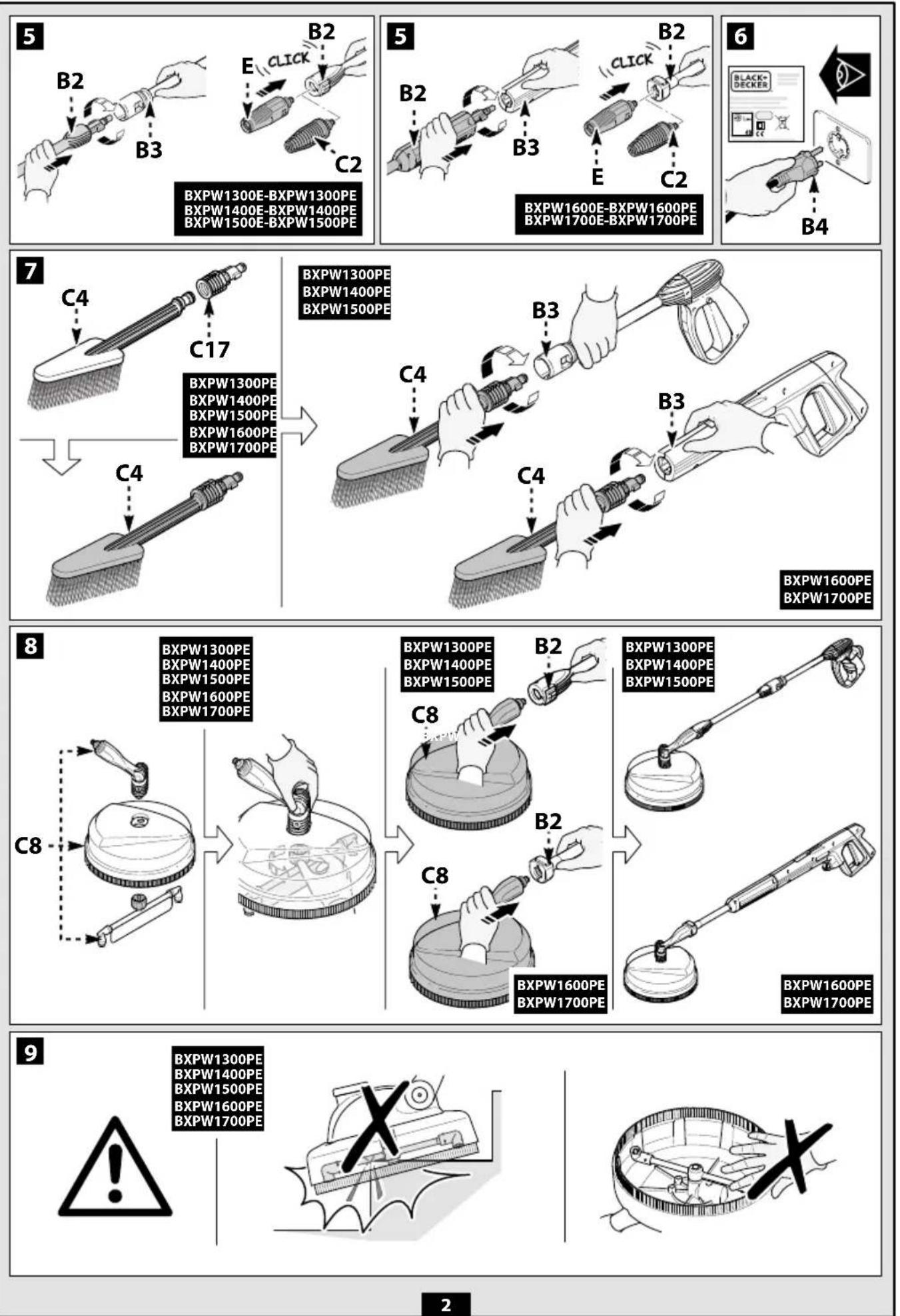

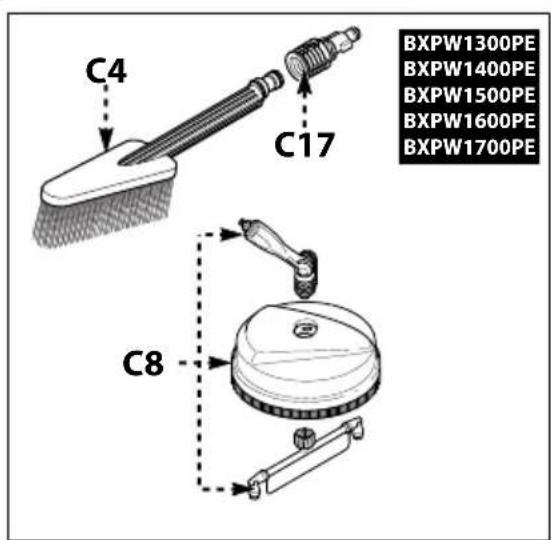

Aksesuarlar (tedarik paketinde öngörülmüş ise - şekil 1’e bakınız)

Meme temizleme aleti Döner meme kiti

Fırça Hortum makarası Su emme kiti Jet borularını temizleme kiti Büyük yüzeyler için fırça kiti Adaptör C10 Vida takımı C11 Braketler C12 Levye C13 Deterjan kiti C14 Tekerlekler C15 Tüp gres yağı C16 Manometre C17 Adaptör

5.4 Güvenlk düzenler

- - İlk hareket mekanizması (H) İlk hareket mekanizması makinenin istenmeden tesadüfî kullanı mını önler. Dikkat - tehlike! Emnyet vanasının ayarını kurcalamayınız veya değtrmeynz.- Emniyet vanası ve/veya basınç sınırlayıcısı. Emniyet vanası, aynı zamanda bir basınç sınırlama vanasıdır. Tabanca kapatıldığı zaman vana açılır ve su, pompa emmesi aracılığı ile devridaim eder veya yere boşaltılır.- Termostatik vana (D1 bu özelliği bulunduran modellerde) Su sıcaklığı üretici tarafından öngörülen sıcaklığı aşar ise, termosta tik vana sıcak suyu tahliye eder ve doğru sıcaklığı yeniden düzenle-yene kadar boşaltılmış olan suya eşit miktarda soğuk su emer.- Emniyet mandalı (D): istenmeden tesadüfî su jetini önler.- Termik koruma: aşırı yük halinde termik koruma makineyi durdurur.

Dikkat - tehlike! Tüm kurma ve montaj lemler, maknenn elektrk ebekes le bağlantısı keslm olarak yapılmalıdır.Montaj sırası için bakınız ekl 2.

6.2 Basınç tahlye kapaklarının montajı (bu özellğ bulunduran

modellerde) Yağ kaçaklarını önlemek amacıyla makine yağ doldurma ağızları kırmızı renkli kapaklar ile kapatılmış olarak teslim edilir; bu kırmızı kapakların, tedarik dâhilinde bulunan basınç tahliye kapakları ile değiştirilmesi gerekir.

6.3 Döner memenn montajı

(Döner meme ile donatılmış modeller için)Döner meme kiti daha yüksek bir yıkama gücü verilmesini sağlar.Döner memenin kullanımı, ayarlanabilir meme ile elde edilen basın ca göre %25’e eşit bir basınç düşüşüne karşılık gelebilir. Her halükar-da döner memenin kullanımı, su jetinin dönme hareketi sayesinde daha yüksek yıkama gücü sağlanmasına imkân tanır.

6.4 Elektrk bağlantısı

Dikkat - tehlike! Elektrk ebekesnn, tanımlayıcı plaka etketnde göste-rlen voltaj ve frekansa (V-Hz) uyduğunu kontrol ednz (ekl 2).

6.4.1 Uzatma kablolarının kullanımı

“IPX5” koruma dereceli kabloları ve fişleri kullanınız.Uzatma kablolarının kesiti, kablo uzunluğu ile orantılı olmalıdır; kablo ne kadar uzun olursa, kesit o kadar geniş olmalıdır. Bakınız tablo I.

Dikkat - tehlike! Sadece fltreden geçrlm veya temz suyu emdrn. Su alma musluğunun deb oranı, pompanın deb oranına e değerde olmalıdır.Makineyi mümkün olduğunca su besleme şebekesine yakın olarak yerleştiriniz.

6.5.1 Su besleme bağlantıları

Su çıkışı (OUTLET) Filtreli su girişi (INLET)

6.5.2 Kamu su şebekesine bağlantı

Sadece su besleme hortumuna yürürlükteki standartlara uygun nitelikte boşaltma tesisatlı bir geri akış engelleme cihazı monte edilmiş ise, makine doğrudan doğruya kamu içme suyu dağıtım şebekesine bağlanabilir. Hortumun; en az Ø 13 mm, takviye edilmiş ve uzunluğunun 25 metreyi aşmadığını kontrol ederek emin olunuz.

6.5.3 Açık kaplardan su emme

1) Filtreli su emme hortumunu su girişine (INLET) vidalayı-

nız ve kap dibine kadar daldırınız.2) Makinedeki havayı boşaltınız:a) Lansı, vidalarını çözerek çıkarınız.b) Makineyi çalıştırınız ve dışarı akan suda hava kabarcıkla rı kalmayana kadar tabancayı açık tutunuz. 3) Makineyi kapatınız ve lansı yeniden vidalayarak takınız.Not: maksimum emme yüksekliği 0,5 m. olmalıdır. Emme hortumunun kullanımdan önce doldurulması tavsiye edilir.TR

Orijinal talimatların tercümesi

Orijinal talimatların tercümesi

7.1 Püskürtme memesinin ayarlanması (bu özelliği bulunduran

modellerde) Su jeti (E) meme ayarlanarak düzenlenir.

7.2 Deterjan dağıtımını ayarlama

Doğru basınçta deterjan vermek için memeyi (E) (bu özelliği bulun-duran modellerde) " " pozisyonuna getiriniz veya deterjan kitini (C13) (bu özelliği bulunduran modellerde) şekil bağlamında göste- rildiği gibi monte ediniz.Verilecek deterjan miktarının doz ayarını regülâtörü (F) ile yapınız (bu özelliği bulunduran modellerde).

7.3 Çalışma basıncının ayarlanması (bu özelliği bulunduran

modellerde) Çalışma basıncını değiştirmek için regülatörü (G) kullanınız. Basınç manometre (mevcut olduğunda) üzerinde belirtilir.

- İlk hareket mekanizması (H).İlk hareket mekanizmasını, aşağıda belirtilenleri yapabilmek için (ON/I) pozisyonuna getiriniz:a) motorun harekete geçirilmesi (TSS mekanizması olmayan modellerde);b) motorun işlemeye hazırlanması (TSS mekanizması ile donatılmış modellerde).İlk hareket mekanizması ikaz lambası ile donatılmış ise, bu lamba yan malıdır. İlk hareket mekanizmasını, makinenin işlemesini durdurmak için (OFF/0) pozisyonuna getiriniz.İlk hareket mekanizması ikaz lambası ile donatılmış ise, bu lamba sön melidir.- Su jeti kumanda kolu (I). Dikkat - tehlike! Makine, şekil 4 bağlamında belirtilmiş olduğu gibi güvenli ve sabit bir düzey üzerine yaslanmalıdır.

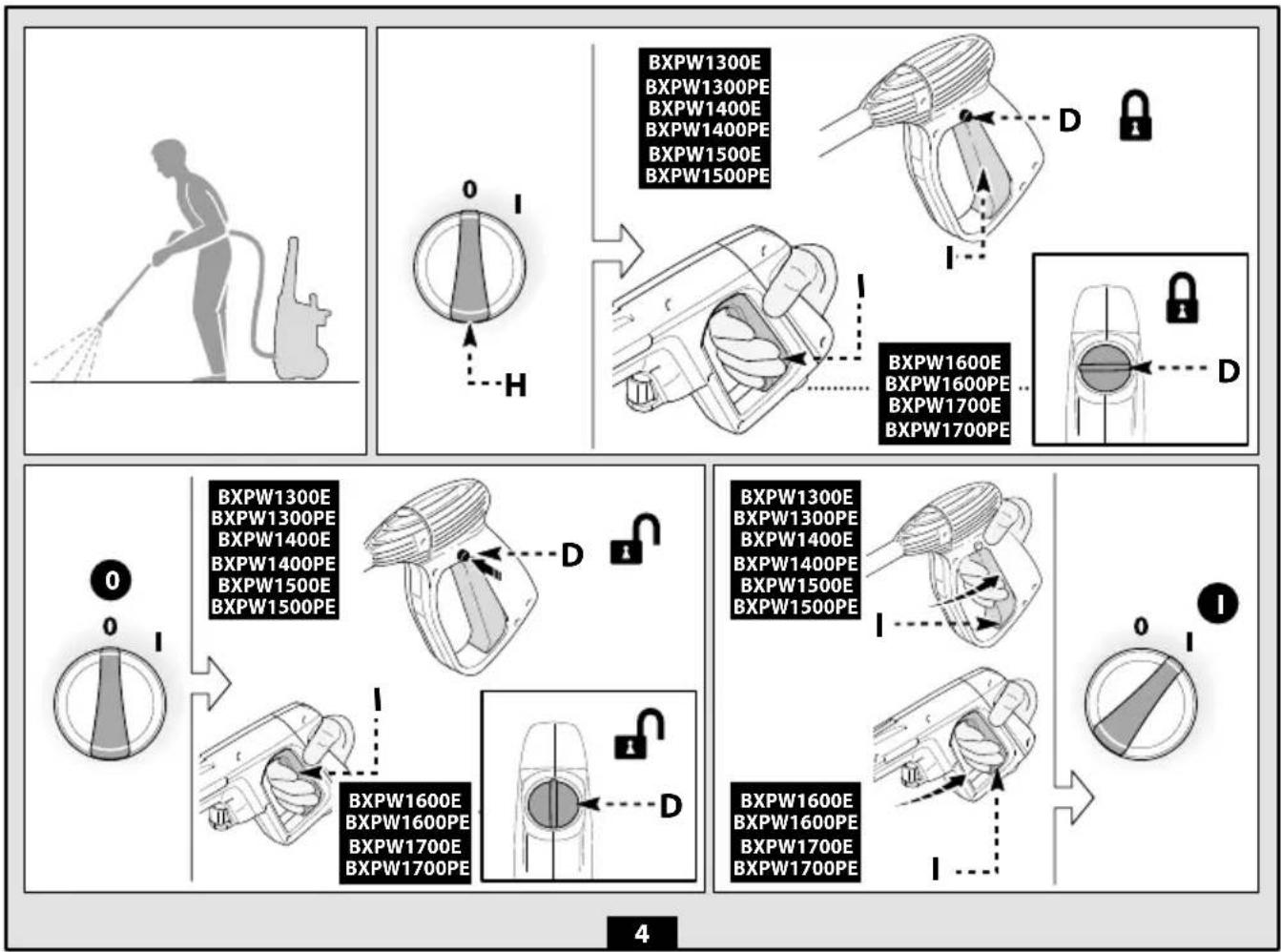

8.2 Harekete geçirme (bakınız şekil 4)

1) Su şebekesinin musluğunu tamamen açınız.

2) Emniyet mandalını serbest bırakınız (D).

3) Tabancayı birkaç saniye açık tuttuktan sonra ilk hareket mekaniz

ması (ON/I) ile makineyi çalışmaya başlatınız. Dikkat - tehlike! Makineyi çalışmaya başlatmadan önce, doğru olarak su ile beslendiğini kontrol ediniz; kuruda çalışma makineye zarar verir; işleme sırasında havalandırma ızgaraları kapa-tılmamalıdır. TSS modelleri - Beslemenin otomatik olarak kesildiği TSS model- lerinde: - tabanca kapatıldığında, dinamik basınç otomatik olarak elektrikli motoru kapatır; - tabanca açıldığında, basınç düşüşü otomatik olarak motoru çalıştı

rır ve basınç çok küçük bir gecikme ile tekrar oluşur; - TSS'nin doğru işlemesi için tabanca kapama ve açma işlemleri 4÷5 saniyeden daha az bir zaman aralığında gerçekleştirilmemelidir . Makineye zarar verilmesini önlemek için makinenin kuru çalıştırılmasından kaçınılmalı ve makinenin daima uygun şekilde suyla beslendiği kontrol edilmelidir.TSS ile donatılmamış olan modellerde, su sıcaklığının artışı nedeni makineye zarar verilmesini önlemek için makine işler durumda iken su jeti 5 dakikadan daha uzun bir süre boyunca kesilmemelidir.

1) İlk hareket mekanizmasını (OFF/0) pozisyonuna getiriniz.2) Tabancayı açınız ve boruların içindeki basıncı boşaltınız.3) Emniyet mandalını devreye alınız (D).

8.4 Yeniden çalıştırma

1) Emniyet mandalını serbest bırakınız (D).

2) Tabancayı açınız ve boruların içindeki havayı boşaltınız.3) İlk hareket mekanizmasını (ON/I) pozisyonuna getiriniz.

8.5 Hizmet dışına çıkarma

1) Su musluğunu kapatınız.2) Makineden bütün su dışarı akana kadar tabancadan artık basıncı boşaltınız.3) Makineyi kapatınız (OFF/0).4) Fişi prizden çıkarınız.5) Çalışma sonunda deterjan haznesini boşaltınız ve yıkayınız. Haznenin yıkanması için deterjan yerine temiz su kullanınız.6) Tabancanı emniyet mandalını (D) devreye alınız.

8.6 Deterjan doldurulması ve kullanımı

Deterjan, 7.3 sayılı noktada öngörülen aksesuarlar ve yöntem-lere göre verilmelidir.Makinenin orijinal donatımında bulunandan daha uzun bir yüksek basınç hortumunun kullanılması veya yedek bir hortum uzatmasının kullanımı, hazneden (bu özelliği bulunduran modellerde) deterjan emmesini azaltabilir veya tamamen durdurabilir.Hazneyi (B6) yüksek biyolojik bozunma niteliğine sahip deterjan ile doldurunuz.

8.7 Doğru yıkama için tavsiyeler

Kuru yüzey üzerine deterjan uygulayarak kirin çözülmesini sağlayı-nız. Dikey yüzeyler üzerinde aşağıdan yukarıya doğru çalışınız. Etki göstermesi için 1÷2 dakika bekleyiniz, ancak yüzeyin kurumasına izin vermeyiniz. Aşağıdan yukarıya doğru çalışmaya başlayarak, yüksek basınçlı jeti en az 30 cm mesafeden uygulayınız. Durulama sularının yıkanmamış yüzeyler üzerine akmasından kaçınınız.Bazı durumlarda kir giderilmesi için yıkama fırçalarının mekanik işlemi gereklidir.Bazı yüzeyleri hasara uğratabileceğinden, yüksek basınç her zaman iyi bir yıkama için en iyi çözümü temsil etmez. Ayarlanabilir meme nin iğne memesinin kullanımından ve hassas ve vernikli parça-lar üzerinde ve basınçlı komponentler (örneğin lastikler, şişirme supapları..) üzerinde döner memenin kullanımından kaçınılması tavsiye edilir.İyi bir yıkama etkisinin elde edilmesi, eşit ölçüde, su basıncına ve hacmine bağlıdır.

Bu bölümde yer almayan tüm bakım müdahaleleri bir yetkili satış ve Servis Merkezi tarafından yapılmalıdır. Dikkat - tehlike! Makine üzerinde herhangi bir müdahalede bulunma-dan önce fişi elektrik prizinden çıkartınız.

1) Lansı tabancadan sökünüz.

2) Alet ile meme deliğinden kiri çıkarınız (C1).

9.2 Filtre temizliği

Her kullanımdan önce emme filtresini (L) ve deterjan filtresini (bu özelliği bulunduran modellerde) kontrol ediniz ve gerekli olması halinde, belirtilmiş olduğu gibi temizleyiniz .

Motorun debloke edilmesi (bu özelliği bulunduran modellerde) Makinenin uzun süre kullanılmadığı durumlarda, kireç birikimleri motorun bloke olmasına neden olabilir. Motoru debloke etmek için bir alet ile motor milini döndürünüz (M).

9.4 Yağ ilave edilmesi (bu özelliği bulunduran modellerde)

Doğru seviyeyi yeniden düzenleyene kadar dolum ağzından yağ ilave ediniz. Yağ özellikleri için "Yağ özellikleri" tablosuna bakınız.

9.5 Sezon sonu depolama

Kış mevsimi için depoya kaldırma öncesinde, makineyi korozif ve zehirli olmayan donma önleyici sıvı ile çalıştırınız.Cihazı kuru ve dondan korunan bir mekânda muhafaza ediniz.

DEPOLAMA VE TAŞIMA (ŞEKİL 5)/ SAYFA 279 Aksesuarları şekil 5 bağlamında öngörüldüğü gibi depolayınız.Makineyi şekil 5 bağlamında öngörüldüğü gibi taşıyınız.TR

Orijinal talimatların tercümesi

Orijinal talimatların tercümesi

Problemler Olası nedenler Çözümler Pompa öngörülen basınca ulamıyor Meme aınmı Memeyi değitiriniz Su filtresi kirli Filtreyi temizleyiniz (L) (ekil 5) Su beslemesi yetersiz Musluğu tamamen açınız Hava emmesi Rakorları kontrol ediniz Pompada hava Makineyi kapatınız ve sürekli bir jet çıkıı oluana kadar tabancayı çalıtırınız. Makineyi tekrar çalıtırınız. Meme doğru olarak ayarlanmamı Memeyi (E) (+) pozisyonuna getiriniz (ekil 3) Termostatik vana müdahalesi Doğru su sıcaklığının yeniden düzenlenmesini bekleyiniz Açık kaptan emme yüksekliği 0,5 m üstünde Emme yüksekliğini azaltınız Pompada ani basınç değiiklikleri mevcut Dı hazneden su emme Makineyi su ebekesine bağlayınız Giriteki su ısısı çok yüksek Sıcaklığı azaltınız Meme tıkanık Memeyi temizleyiniz (ekil 5) Emme filtresi (L) kirli Filtreyi temizleyiniz (L) (ekil 5) Motor "uğulduyor" ama çalımaya balamıyor ebeke gerilimi yetersiz ebeke geriliminin plaka etiketinde belirtilen gerilime uygunluğunu kontrol ediniz (ekil 2) Uzatmanın neden olduğu gerilim kaybı Uzatmanın özelliklerini kontrol ediniz (I) Makinenin uzun süre stop etmesi Yetkili bir Teknik Servis Merkezine bavurunuz TTS mekanizmasında problemler Yetkili bir Teknik Servis Merkezine bavurunuz Elektrikli motor çalımaya balamıyor Gerilim yok ebekedeki gerilim mevcudiyetini kontrol ediniz ve fiin doğru olarak takılmı olduğunu kontrol ediniz (*) TTS mekanizmasında problemler Yetkili bir Teknik Servis Merkezine bavurunuz Makine çok uzun süredir kullanılmıyor Makinenin arkasında bulunan delik aracılığı ile ve (M) aleti kullanarak motoru debloke ediniz (bu özelliği bulunduran modeller için) (ekil 5) Su sızıntıları Sızdırmazlık contaları aınmı Contaları bir yetkili Teknik Servis Merkezinde değitiriniz Serbest tahliye emniyet vanası müdahalesi Yetkili bir Teknik Servis Merkezine bavurunuz Gürültü Su sıcaklığı çok yüksek Sıcaklığı azaltınız (teknik verilere bakınız) Yağ sızıntıları Sızdırmazlık contaları aınmı Yetkili bir Teknik Servis Merkezine bavurunuz Sadece TTS için: tabanca kapalı olmasına rağmen makine çalımaya balıyor Yüksek basınç sistemi veya pompa devresinde su sızdırma hatası Yetkili bir Teknik Servis Merkezine bavurunuz Sadece TSS versiyonları için: taban

ca tetiği çekildiğinde, su çıkmıyor (besleme hortumu takılı olarak) Meme tıkanık Memeyi temizleyiniz (ekil 5) Deterjan emmiyor Ayarlanabilir meme pozisyonu yüksek basınçta Memeyi (E) " " pozisyonuna getiriniz (ekil 3) Deterjan aırı yoğun Su ile seyreltiniz Yüksek basınç hortum uzatmaları kullanımı Orijinal hortumu yeniden düzenleyiniz Deterjan devresi kabuk bağlamı veya tıkanmı Temiz su ile durulayınız ve olası tıkanıklıları gideriniz. Problemin devam etmesi halinde, yetkili bir Teknik Servis Merkezine danıınız. Termostatik vanadan su dıarı çıkıyor Meme içindeki su sıcaklığı veri plaka etiketinde belirti

len maksimum değeri atı. Makine iler durumda olarak su jetini 5 dakikadan daha uzun bir süre boyunca kesmeyiniz. (*) İleme sırasında motor durur ve yenden harekete geçmez se, lk harekete geçrme lemn tekrarlamadan önce 2-3 dakka bekleynz (Termik koruma atması). Problemn brden çok defa tekrarlaması halnde, Teknk Servs Hzmetne bavurunuz.

Orijinal talimatların tercümesi

Orijinal talimatların tercümesi

Garantinin geçerliliği, (üretici tarafından farklı şekilde belirtmesi dışında) ürünün piyasaya sürüldüğü ülkede geçerli kanunlar tarafından düzenlenir . Ürünün, garanti geçerlilik süresinde, malzeme kalitesi, imalat veya uygunsuzluktan kaynaklanan nedenlerden ötürü hatalı çıkması halinde, imalatçı hatalı kısımların değiştirilmesini garanti eder, haklı olarak aşınmış olmaları halinde, ürünlerin onarılmasını veya değiştirilmesini sağlar. Garanti, normal aşınmaya tabi olan komponentleri kapsamaz (vanalar, piston, su contası, yağ contası, yaylar, OR ringler, hortum, tabanca, fırçalar, tekerlekler, v.b. gibi aksesuarlar);Garanti, aşağıdakilerin neden olduğu veya aşağıdakilerden kaynaklanan kusurları kapsamaz:- doğru olmayan kullanım, izin verilmeyen kullanım, ihmalkârlık,- ürünün evde kullanım için satılmış olduğu durumlarda, kiralama veya profesyonel kullanım,- özel elkitabında öngörülen bakım kurallarına riayet edilmemesi,- yetki sahibi olmayan personel veya merkezler tarafından yapılmış onarımlar,- orijinal olmayan yedek parça veya aksesuarların kullanımı,- taşıma, yabancı nesne veya maddeler, kaza nedeni hasarlar,- ambar ve depolama problemleri.Garantiyi geçerli kılmak için satın alma kanıtının ibraz edilmesi gerekir. Teknk servs, Sayfa: 276.

YÜZEYLERE ZARAR VERMEKTEN NASIL KAÇINABİLİRİZ DİKKAT12.1 Lastiklerin yıkanması için makinenin kullanımı, lastiklerde hasarlara neden olabilir ve tehlike yaratabilir.12.2 Yüksek basınçlı jeti, doğrudan lastik üzerine yönlendirmeyiniz. 12.3 Tekerlekler ve lastikler yakınında temizlik işlemleri gerçekleştirildiğinde, makineyi daima en düşük basınçta kullanınız. 12.4 Aracın herhangi bir kısmını yıkamak için asla "Turbo lans"ı kullanmayınız.12.5 Detaylı bilgiler için burada belirtilen bölümü okuyunuz: “8.7 Doğru yıkama tavsiyeleri”. CE uygunluk beyanı Biz, Modena, İtalya'da kâin Annovi Reverberi S.p.A., aşağıdaki Black+Decker makinesi/makinelerinin: Makine adı Yüksek basınçlı yıkama makinesi Model No. BXPW1300E/BXPW1300PE BXPW1400E/BXPW1400PE BXPW1500E/BXPW1500PE BXPW1600E/BXPW1600PE BXPW1700E/BXPW1700PE Emilen güç 1,3 kW 1,4 kW 1,5kW 1,6 kW 1,7 kW aşağıdaki Avrupa direktiflerine uygun olduğunu (olduklarını): 2006/42/EC, 2014/35/EU, 2011/65/EU, 2012/19/EU, 2014/30/EU, 2000/14/EC (Kanun hükmünde Kararname 262/2002); ve aşağıdaki yönetmeliklere veya standartlaştırılmış aşağıdaki belgelere uygun olarak üretilmiş olduğunu (olduklarını) beyan ederiz: EN 60335-1; EN 60335-2-79; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 61000-3-11; EN 60704-1; EN 62233; EN 50581 Teknik fasikülün verilmesi konusunda yetkili kişinin ismi ve adresi: Stefano Reverberi / AR Managing Director Via ML King, 3 - 41122 Modena, İtalya 2000/14/EC direktifi çerçevesinde talep edilen uygunluk değerlendirme prosedürü Ek V esaslarına uygun olarak gerçekleştirilmiştir Model No. BXPW1300E/BXPW1300PE BXPW1400E/BXPW1400PE BXPW1500E/BXPW1500PE BXPW1600E/BXPW1600PE BXPW1700E/BXPW170 0PE Ölçülmüş olan ses gücü seviyesi: 86,5 dB (A) 87,5 dB (A) 87,5 dB (A) 89,5 dB (A) 90,5 dB (A) Garanti edilen ses gücü seviyesi: 89 dB (A) 90 dB (A) 90 dB (A) 92 dB (A) 93 dB (A) Tarih: 11.03.2016 MODENA (I) Stefano Reverberi Managing Director GarantTR

Orijinal talimatların tercümesi

Orijinal talimatların tercümesi

Maksimum besleme basıncı MPa 1 1 1 1 1Maksimum basınçta tabancanın itme kuvveti 9,6 10,1 10,5 11,6 11,9Pompa yağ tipi - - - - -Koruma sınıfı

4,6 4,9 4,9 5,5 6,7 Teknik değişiklik yapma hakkı saklıdır!266 УКРАЇНСЬКА УКРАЇНСЬКА
