Ürün Türü	USB 3.0 Docking İstasyonu
Marka	ASUS
Model	USB3.0_HZ1
Boyutlar	264 x 87 x 29 mm
Ağırlık	299,5 g
Güç Kaynağı	AC 100-240 V adaptör, DC 5 V / 4 A çıkış
USB 3.0 Aşağı Yönlü Bağlantı Portları	3 adet Tip A port
USB 3.0 Yukarı Bağlantı Portu	1 adet Tip B port
Video Portları	1 x DVI-D (tek bağlantı), 1 x VGA, 1 x HDMI
Ses Portu	1 x kulaklık girişi, 1 x mikrofon girişi
Ağ Portu	1 x RJ-45 10/100/1000 Mbps
Güvenlik	2 Kensington güvenlik kilidi
Desteklenen İşletim Sistemleri	Windows XP (SP3), Vista (32/64 bit), 7 (32/64 bit)
Gerekli İşlemci	Intel Atom, Tek/Çift/Dört Çekirdekli Core, i3/i5/i7/Core
Paket İçeriği	Docking istasyonu, güç adaptörü, USB 3.0 kablosu, sürücü CD'si, kullanım kılavuzu
Bakım ve Temizlik	Temizlemeden önce fişini çekin, kuru aşındırıcı olmayan bir bez kullanın
Yedek Parçalar ve Onarılabilirlik	Arızalı parçalar için yetkili ASUS satıcısıyla iletişime geçin

Sık sorulan sorular - USB3.0_HZ1 ASUS

ASUS USB3.0_HZ1 docking istasyonu sürücüleri nasıl kurulur?

Verilen sürücü CD'sini bilgisayarınızın optik sürücüsüne takın, Setup.exe'yi çalıştırın, dili seçin ve Kabul Et'e tıklayın. Kurulumun bitmesini bekleyin. Önemli: Sürücüyü, istasyonu bilgisayara bağlamadan önce kurun.

Harici bir monitörü docking istasyonuna bağlamak için hangi kablolar gereklidir?

Monitörünüzdeki mevcut porta göre VGA, HDMI veya DVI-D kablosu kullanın. Kablolar verilmez. İki monitör bağlamak için bir HDMI/DVI dönüştürücü kullanın.

Harici bir monitörde genişletilmiş modda görüntü nasıl yapılandırılır?

Monitörü bağladıktan sonra, görev çubuğundaki DisplayLink simgesine sağ tıklayın, ASUSTEK USB Docking Station'ı seçin ve Genişlet'e tıklayın. Daha sonra aynı menüde çözünürlük ve döndürme ayarlarını yapabilirsiniz.

Docking istasyonunu şebeke gücünü takmadan kullanabilir miyim?

Hayır, docking istasyonu verilen adaptör aracılığıyla şebeke gücüne bağlanmalıdır. Güç olmadan bağlı çevre birimleri (monitörler, sabit diskler) düzgün çalışmaz.

İstasyona RJ-45 kablosu ile İnternet nasıl bağlanır?

İstasyondaki LAN portu ile modem/yönlendiriciniz arasına RJ-45 kablosu (verilmez) bağlayın. Bağlantı aktifse sarı LED yanar, trafik varsa yeşil LED yanıp söner. MAC adresi istasyonun altında bulunur.

USB3.0_HZ1 istasyonu hangi işletim sistemleriyle uyumludur?

İstasyon Windows XP (SP3), Windows Vista (32 ve 64 bit) ve Windows 7 (32 ve 64 bit) ile uyumludur. Intel Core veya uyumlu bir işlemci önerilir.

Çıkarmadan önce istasyon güvenli bir şekilde nasıl çıkarılır?

USB Ethernet adaptörünü ve USB bellek gibi aygıtları çıkarmak için görev çubuğundaki Donanımı Güvenle Kaldır simgesini kullanın. Veri aktarımı sırasında asla çıkarmayın.

Docking istasyonuna bir mikrofon bağlayabilir miyim?

Evet, istasyonda bir mikrofon portu (6) ve bir ses kulaklığı portu (5) bulunur. Mikrofonunuzu veya kulaklığınızı doğrudan bu girişlere takın.

Sürücü kurulumu sırasında ekran kararırsa veya yanıp sönerse ne yapmalıyım?

Bu normaldir. Video sürücülerinin kurulumu sırasında ekran kararabilir veya yanıp sönebilir. Müdahale etmeden kurulumun bitmesini bekleyin.

Docking istasyonu nasıl temizlenir?

Temizlemeden önce istasyonu her zaman fişten çekin. Yüzeyi silmek için kuru ve aşındırıcı olmayan bir bez kullanın. Kimyasal veya sıvı ürünlerden kaçının.

KULLANIM KILAVUZU USB3.0_HZ1 ASUS

HZ-1 USB 3.0 takma istasyonunuzu tanıma

Paket içeriği

• ASUS Takma İstasyonu x1ASUS Takma İstasyonu x1
- Güç adaptörü x1Güç adaptörü x1
- Sürücü CD'si x1
- USB 3.0 kablosu x1
- Kullanım Kilavuzu x1

Bileşenlerden herhangi biri hasar görmüş ya da eksik ise saticınızla temasa geçin.

Özelliklerin özeti

Bağlantı Noktaları	Bir USB 3.0 aygıtı için USB 3.0 akış aşağı bağlantı noktası (A tipi priz) x3Mikrofon bağlantı noktası x1Kulaklık bağlantı noktası x110/100/1000Mb/sn LAN (RJ-45) bağlantı noktası x1DVI-D (Tekli Link) bağlantı noktası x1VGA bağlantı noktası x1HDMI bağlantı noktası x1x1DC IN bağlantı noktası x1Bir dizüstü/masaüstü bilgisayar için USB 3.0 akış yukarı bağlantı noktası (B tipi priz) x1
Güvenlik çözümü Güvenlik kilidi	deliği x2
Güç adaptörü	Giriş: AC 100-240VÇıkış: DC 5V/4A
Fiziksel boyutları 264 x 87 x 29 mm (U x G x Y)
Ağırlık 285g
İS desteği	Windows® XP (SP3) / Windows® Vista (32 bit/64 bit) / Windows® 7 (32 bit/64 bit)
CPU Gereksinimi	Intel® tabanlı PC’ler (Atom N270, Tekli / Çiftli / Dörtlü Çekirdek, i3 / i5 / i7 / Çekirdek CPU’lar)

• Özellikler önceden haber verilmeksizin değiştirilebilir.
• Yazılımın performansı işleme gücünün kullanılabilirliğine ve kullanılan işletim sistemine bağlıdır. Birçok sistem özellikleri daha iyi performans sağlar.

Donanım özellikleri

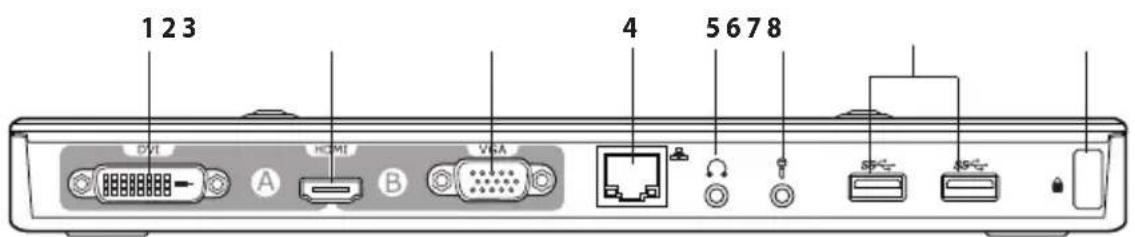

Arkadan görünüm

Soldan görünüm

Sağdan görünüm

1 DVI-D (Tekli Link) bağlantı noktasıBir DVI-D monitörüne veya diğer DVI-D uyumlu aygıta bağlanır.

2 HDMI bağlantı noktasıBir HDMI monitörüne veya diğer HDMI uyumlu aygıtlara bağlanır.

3 VGA bağlantı noktasıVGA monitöre veya başka VGA uyumlu aygıtlara bağlanır.

4 10/100/1000Mb/sn LAN (RJ-45) bağlantı noktasıBir kablolu/DSL modeme veya bir yerel ağa (LAN) bağlanır.

5 Kulaklık bağlantı noktasıBir çift kulaklık veya hoparlöre bağlanır..

6 Mikrofon bağlantı noktasıBir mikrofona bağlanır.

7 Standart USB 3.0 akış aşağı bağlantı noktasıFare veya joystick gibi bir USB 3.0 aygıta bağlanır.

8 Güvenlik kilidi deliğiTakma istasyonunuzu bir güvenlik kilidi ile hareket etmeyen bir nesneye sabitleyin.

9 USB 3.0 akış yukarı bağlantı noktasıBilgisayarınıza bağlanır ve verileri geçirir.

10 DC IN bağlantı noktasıTakma istasyonunuza ve buna bağlı aygıtlara güç sağlamak için güç adaptörünü bu bağlantı noktasına takın.

HZ-1 USB 3.0 takma istasyonunuzu yükleme

Sürücüleri yükleme

1. Sürücü CD'sini bilgisayarınızın optik sürücüsüne yerleştirin.
2. Setup.exe üzerine tıklayın.
3. Dilinizi seçin ve I Accept'i (Kabul Ediyorum) tıklatın.
4. Sürücüler bilgisayarınıza başarılı bir şekilde yüklenene kadar bekleyin.

• ISürücü yüklemesi işlemi sırasında bilgisayarınızın ekranının geçici olarak kararması veya yanıp sönmesi normaldir.
• Dok istasyonunu bilgisayarınıza bağlamadan önce sürücüyü yüklediğinizden emin olun.

Takma istasyonunuzu ayarlama

Takma istasyonunuzu ayarlamak için:

1. Sağlanan güç adaptörünün bir ucunu takma istasyonunuzdaki DC IN bağlantı noktasına bağlayın ve diğer ucu bir 100-240V AC prizine bağlayın.

DİKKAT: Yalnızca sağlanan güç adaptörünü kullanın. Başka güç adaptörlerini kullanma aygıtınıza zarar verebilir.

1. Sağlanan USB 3.0 kablosunun kare ucunu, takma istasyonundaki USB 3.0 akış yukarı bağlantı noktasına ve diğer ucu bilgisayarınızın USB 3.0 bağlantı noktasına bağlayın.

HZ-1 USB 3.0 takma istasyonunuzu kullanma

akma istasyonunuzu kullanırken, prize takılı tutun. Aksi halde, bağlı aygıtlar düzgün çalışmaz.

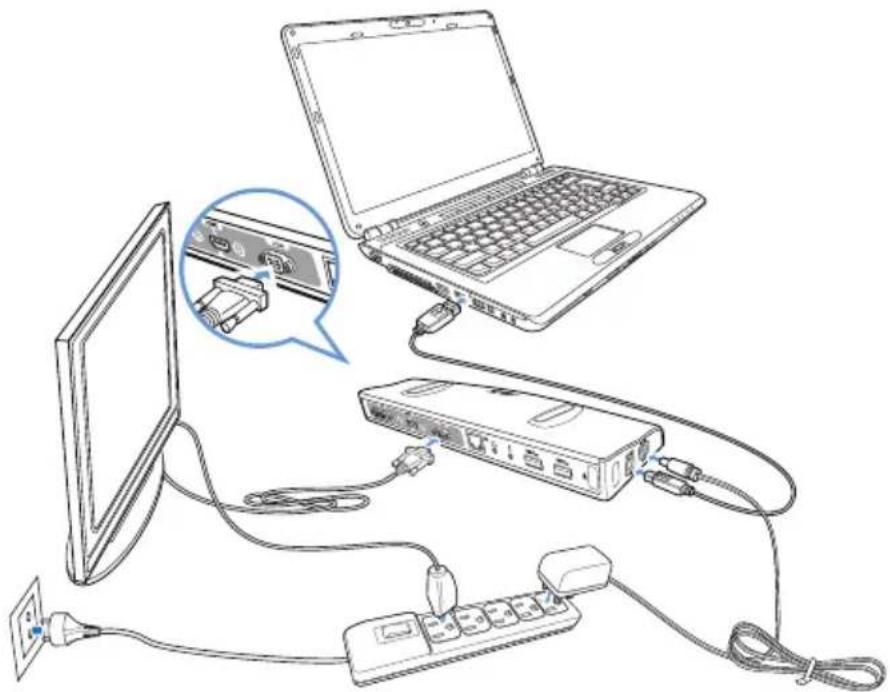

Harici bir monitor bağlama

Takma istasyonunuza harici bir monitor bağlamak için bir HDMI veya bir DVI-I kablosu kullanın.

Harici monitörü dok istasyonunuza bağlamak için çift çıkış bağlantı modunu belirleyin:

VGA + HDMI

• HDMI + DVI-D

- VGA / HDMI/ DVI-D kablosu ve HDMI'dan DVI'a dönüştürücü ayrıca satın alınır.

- Monitörleri VGA, HDMI ve DVI-D bağlantı noktalarına aynı anda bağlamayın. Monitör yapılandırmanızda beklenmeyen bir hataya sebep olabilir.

- Takma istasyonunuzun video özelliği hakkında daha fazla bilgi için Sürücü CD'sindeki Release Note.txt dosyasına bakın.

- İki DVI arayüz monitörünü bağlarken bir HDMI'dan DVI'a dönüştürücüyü kullanın.

- Bir VGA ve bir DVI arayüz monitörünü bağlarken bir HDMI'dan DVI'a dönüştürücüyü kullanın.

Aşağıdaki tablo HZ-1 USB 3.0 Dok İstasyonu bağlantısını gösterir:

Harici Monitor Kablosu Bağlantı Türü	Dok Video Çıkışı
	Video Çıkışı Bölümü ve A Video Çıkışı Bölümü ve B DVI HDMI VGA HDMI
VGA	☒	☒	☒	☒
DVI-D	☒	☒	☒	☒
DVI-I	☒	☒	☒	☒
HDMI	☒	☒	☒	☒

Bağlantı çıkış türleri

●: doğrudan bağlantı

☒ : farklı bağlantı arayüzü

■: dönüştürücü kullanılması gereklidir

Ekranı Kontrol Etme

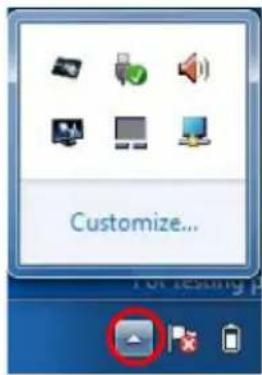

1. Görev çubuğundan, Show hidden icons (Gizli simgeleri göster) okuna tıklayın.

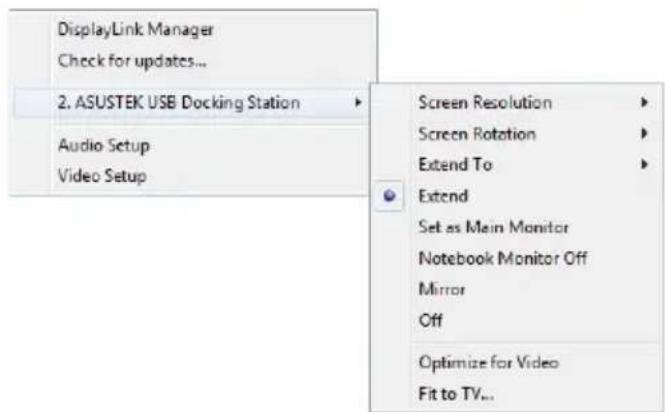

1. Dok istasyonu menü listesinde görüntülemek için simgesine tıklayın.

Dok istasyonu işlevleri

Menü İşlev
DisplayLink Manager Windows programını kullanarak ekranınızı açmak ve yönetmek için tıklayın.
Güncellemeleri kontrol edin	Güncelleme sunucusundan en son sürücü sürümünü indirmek ve kontrol etmek için tıklayın
ASUSTEK USB Dok istasyonu	Dok istasyonunuzun ayarlarını genişletmek için bir liste kullanmak ve görüntülemek üzere tıklayın:Ekran çözünürlüğü:Ekran çözünürlüğünü seçmek için tıklayın.Ekran çözünürlüğünü yalnızca ana monitor için ayarlayabilirsiniz.Ekranı Döndür:Genişletilen monitor için döner ayarı seçmek için tıklayın.Genişlet:Konumlarına bağlı olarak Windows masaustünü genişletilen monitorlere genişletmek için tıklayın: Sol, Sağ, Yukarı veya Aşağı.Genişlet:Windows masaustünüzü genişletilen monitorre genişletmek için tıklayın.Ana Monitoröre göre ayarlayın:Ana ekran olarak ekranı ayarlamak için tıklayınDizüstü Monitorü Kapalı:Dizüstü ekranını kapatmak için tıklayın ve genişletilen monitorü ana ekran olarak ayarlarBu seçenek sadece genişletilen monitor dok istasyonunuza bağlandığında belirir. Bu seçenek sadece dizüstü bilgisayarlarında görünecektir.Ayna:Ana ekranınızı genişletilen monitorünüze tam olarak yansıtmak üzere çoğaltmak için tıklayın.Ana ekranın çözünürlüğü genişletilen monitorün çözünürlüğü ile aynıdır.Kapalı:Ekranı kapatırVideo için optimize et:Daha iyi film oynatma performansını etkinleştirmek için bu seçeneği belirleyinVideo içeriği oynatırken sadece bu seçeneği seçin. Metinler etkinleştirildiğinde daha az net görünür.TV’ye Sığıdır:Bağlı TV ekranında masaustünün boyutunu ayarlamak için tıklayın.Bu seçenek sadece genişletilen modda çalışır.Bu seçenek birden fazla ekranda çalışacak şekilde tasarlanmamıştır..TV’ye sığdırma dönen modları desteklemez.
Ses Ayarı Windows Ses Yapılandırma penceresini açmak için tıklayın
Video Ayarı Windows Ekran Çözünürlüğü penceresini açmak için tıklayın.

Masaüstünüzü harici bir monitöre genişletme

Masaüstünüzü genişletmek ve ek bir çalışma alanına sahip olmak için harici bir monitor kullanın. Bu size şunları sağlar:

• Bilgisayarınızın monitöründen ve harici monitörden bir belgeyi veya uygulamayı görüntüleme;
• Her bir monitörü farklı bir belge veya uygulama görüntülemek için kullanma.

Harici monitörünüzün ekran modunu değiştirdikten sonra bilgisayar ekranınızın geçici olarak kararması veya yanıp sönmesi normaldir.

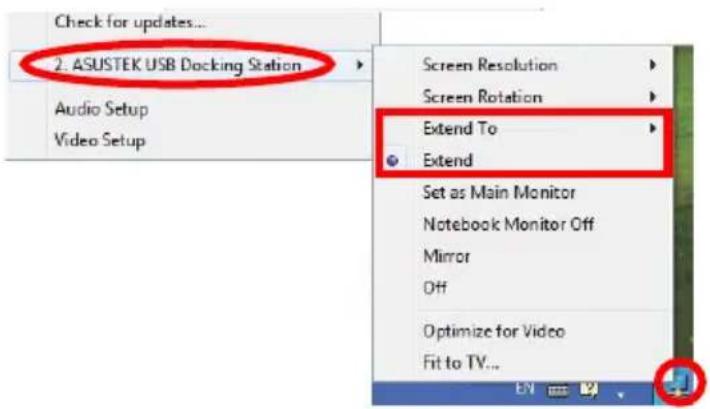

Masaüstünüzü harici bir monitöre genişletmek için:

Harici bir monitorü takma istasyonuna her bağlayışınızda, DisplayLink yazılımı simgesi Windows bildirim alanında gösterilir. DisplayLink yazılımı harici bir ekranı bağlamanızı ve yönetmenizi sağlar.

1. DisplayLink menüsünü açmak için bildirim alanında sağ tıklatın..
2. ASUSTEK USB Docking Station (ASUSTEK USB Dok İstasyonuna) tıklayın.
3. Extend'i (Genişlet) tıklatın.

• Genişletme modunda, harici monitor ana monitor olarak ayarlanamıyor.

• ASUSTEK USB Docking Station (ASUSTEK USB Dok İstasyonuna) menüsünden:

• Harici monitörünüzde ekranın konumunu belirtmek için Extend To (Genişlet) öğesini tıklatın.

• Harici monitorünüzün özelliklerini ayarlamak için Screen Resolution (Ekran Çözünürlüğü) ve Screen Rotation

• Harici monitörünüzün ekranını devre dışı bırakmak için Off (Kapalı) öğesini tıklatın. Etkinleştirmek için Set as Main Monitor (Ana Monitör Olarak Ayarla) öğesini tıklatın

• Windows® yardımcı programını kullanarak ekranlarını zı yönetmek için DisplayLink Manager öğesini tıklatın.

Masaüstünüzü harici bir monitöre yansıtma

Masaüstü alanınızı çoğaltmak için harici bir monitor kullanın.

NOT: Harici monitörünüzün ekran modunu değiştirdikten sonra bilgisayar ekranınızın geçici olarak kararması veya yanıp sönmesi normaldir..

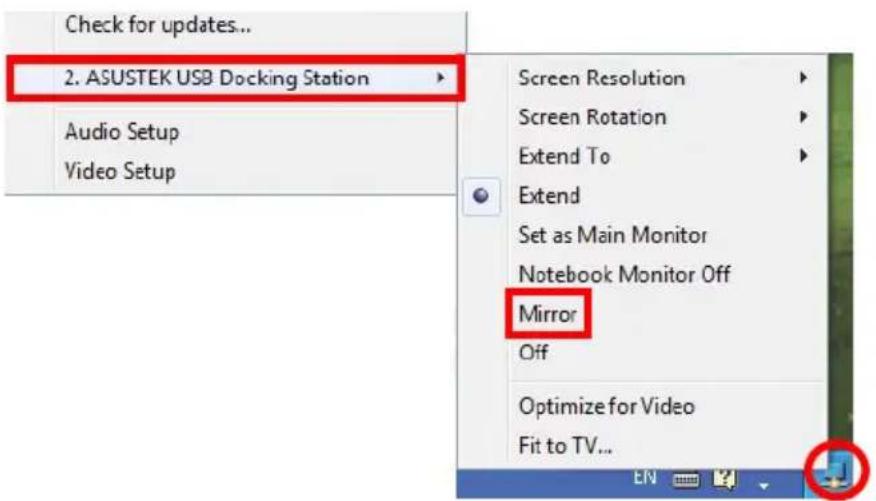

Masaüstünüzü harici bir monitöre yansıtmak için:

1. DisplayLink menüsünü açmak için birdirim alanında sağ tıklatın.
2. ASUSTEK USB Docking Station (ASUSTEK USB Dok İstasyonuna) tıklayın.
3. Mirror'i (Yansit) tıklatın..

• IMirror (Yansıtma) modunda, harici monitörünüzün ekran çözünürlüğünü ve renk kalitesini kullanıcı yapılandıramaz. Takma istasyonu otomatik olarak ayarları ayarlar.
• the ASUSTEK USB Docking Station (ASUSTEK USB Dok İstasyonuna) menüsünden:
• Harici monitorünüzün ekranını devre dışı bırakmak için Off (Kapalı) öğesini tıklatın. Etkinleştirmek için Set as Main Monitor (Ana Monitor Olarak Ayarla) öğesini tıklatın.
• WindowsWinaklowski programını kullanarak ekranlarınızı yönetmek için DisplayLink Manager öğesini tıklatın...

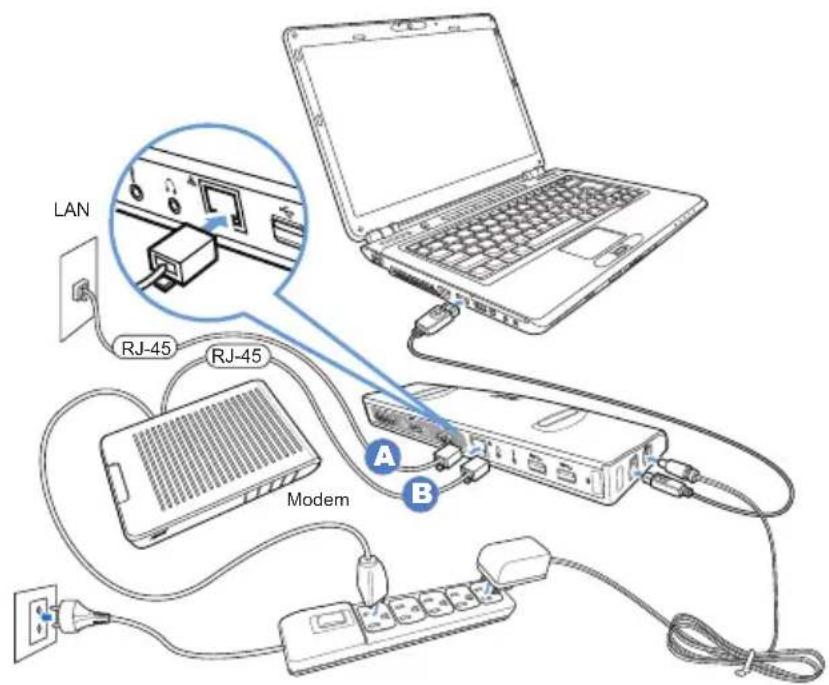

Dok istasyonunuza yerel bir alan ağına (LAN) (A) veya bir DSL/kablo modemine (B) bağlamak için bir RJ-45 kablosu kullanın.

Bir Internet bağlantısı olduğunda LAN bağlantı noktasındaki sarı LED yanar. Internet etkinliği olduğunda yeşil LED yanar.

• Ofisinizde takma istasyonunu kullanarak Internet'e bağlanamadıysanız, şirketinizin güvenlik duvarı tarafından takma istasyonunuzun MAC adresinin engellenip engellenmediğini kontrol edin.

• MAC adresi için takma istasyonunuzun alt kısmını kontrol edin. MAC adresini şu yollarla da alabilirsiniz:

• Windows * masaüstünden, Start (Başlat) > All programs (Tüm Programlar) > Accessories (Donatılar) > Command prompt (Komut istemi) öğelerini tıklatın.

• Komut isteminde, ipconfig -all yazın ve sonra tuşuna basın.

• HighSpeed USB-Ethernet Adapter'ı (Yüksek Hızlı USB-Ethernet Adaptörü) bulun.

- RJ-45 kablosu ayrı olarak satın alınır..

HZ-1USB 3.0 takma istasyonunuzun bağlantısını kesme

Bilgisayarınız çalışırken takma istasyonunuzu bağlayabilir veya bağlantısını kesebilirsiniz.

• Veriler bilgisayarınız ve takma istasyonu arasında aktarılırken takma istasyonunun bağlantısını KESMEYİN. Veri aktarımı tamamlanıncaya kadar bekleyin.
• Internet'e LAN bağlantı noktasıyla bağlanırken takma istasyonunun bağlantısını KESMEYİN. Önce Internet bağlantısını kesin..

USB 3.0 takma istasyonunuzun bağlantısını kesmek için:

• Bir USB flash sürücü ve USB sabit disk sürücüsü gibi USB-Ethernet adaptörünü ve bağlı aygıtları çıkarmak için bildirim alanından Donanımı güvenle kaldır özelliğini kullanın.
  • Takma istasyonunu bilgisayarınızdan ve prizden çıkarın.
