Tip produs	Stație de andocare USB 3.0
Marcă	ASUS
Model	USB3.0_HZ1
Dimensiuni	264 x 87 x 29 mm
Greutate	299,5 g
Alimentare	Adaptor de curent AC 100-240 V, ieșire DC 5 V / 4 A
Porturi de legătură descendentă USB 3.0	3 porturi tip A
Port de legătură ascendentă USB 3.0	1 port tip B
Porturi video	1 x DVI-D (legătură simplă), 1 x VGA, 1 x HDMI
Port audio	1 x jack căști, 1 x jack microfon
Port rețea	1 x RJ-45 10/100/1000 Mbps
Securitate	2 încuietori de securitate Kensington
Sisteme de operare suportate	Windows XP (SP3), Vista (32/64 biți), 7 (32/64 biți)
Procesor necesar	Intel Atom, Core simplu/dual/quad, i3/i5/i7/Core
Conținutul pachetului	Stație de andocare, adaptor de curent, cablu USB 3.0, CD cu drivere, ghid de utilizare
Întreținere și curățare	Deconectați înainte de curățare, utilizați o cârpă uscată neabrazivă
Piese de schimb și reparabilitate	Contactați distribuitorul autorizat ASUS pentru orice piesă defectă

Întrebări frecvente - USB3.0_HZ1 ASUS

Cum se instalează driverele stației de andocare ASUS USB3.0_HZ1 ?

Introduceți CD-ul cu drivere furnizat în unitatea optică a computerului, lansați Setup.exe, selectați limba apoi faceți clic pe Acceptați. Așteptați finalizarea instalării. Important: instalați driverul înainte de a conecta stația la computer.

Ce cabluri sunt necesare pentru a conecta un monitor extern la stația de andocare ?

Utilizați un cablu VGA, HDMI sau DVI-D în funcție de portul disponibil pe monitor. Cablurile nu sunt furnizate. Pentru a conecta două monitoare, utilizați un convertor HDMI/DVI.

Cum se configurează afișajul în mod extins pe un monitor extern ?

După conectarea monitorului, faceți clic dreapta pe pictograma DisplayLink din bara de activități, alegeți ASUSTEK USB Docking Station, apoi faceți clic pe Extindeți. Puteți ajusta rezoluția și rotația în același meniu.

Pot folosi stația de andocare fără a conecta alimentarea de la rețea ?

Nu, stația de andocare trebuie conectată la alimentarea de la rețea prin adaptorul furnizat. Fără alimentare, dispozitivele conectate (monitoare, hard disk-uri) nu vor funcționa corect.

Cum se conectează stația la Internet prin cablu RJ-45 ?

Conectați un cablu RJ-45 (nu este furnizat) între portul LAN al stației și modemul/routerul dvs. LED-ul galben se aprinde dacă conexiunea este activă, LED-ul verde clipește în caz de trafic. Adresa MAC se află sub stație.

Ce sisteme de operare sunt compatibile cu stația USB3.0_HZ1 ?

Stația este compatibilă cu Windows XP (SP3), Windows Vista (32 și 64 biți) și Windows 7 (32 și 64 biți). Un procesor Intel Core sau compatibil este recomandat.

Cum se ejectează stația în siguranță înainte de a o deconecta ?

Utilizați pictograma Eliminați în siguranță dispozitivul din bara de activități pentru a ejecta adaptorul Ethernet USB și dispozitivele precum stick-urile USB. Nu deconectați niciodată în timpul unui transfer de date.

Pot conecta un microfon la stația de andocare ?

Da, stația dispune de un port microfon (6) și un port căști audio (5). Conectați microfonul sau căștile direct la aceste prize.

Ce fac dacă ecranul devine negru sau clipește în timpul instalării driverelor ?

Este normal. Ecranul se poate înnegri sau clipi în timpul instalării driverelor video. Așteptați finalizarea instalării fără a interveni.

Cum se curăță stația de andocare ?

Deconectați întotdeauna stația înainte de a o curăța. Utilizați o cârpă uscată și neabrazivă pentru a șterge suprafața. Evitați produsele chimice sau lichide.

MANUAL DE UTILIZARE USB3.0_HZ1 ASUS

Prezentare generală a stației de andocare HZ-1 USB 3.0

Continutul pachetului

• 1x Stație de andocare ASUS
  • 1x Adaptor alimentare
• 1x CD driver
• 1x Cablu USB 3.0
• 1x Ghid de utilizare

Dacă unul din articole aceste articole lipsește sau este deteriorat, contactați distribuitorul.

Rezumat specificații tehnice

Porturi	3x Port USB 3.0 downstream pentru un dispozitiv USB 3.0 (receptor tip A) 1 x 31x Port microfon1x Port căști1x Port 10/100/1000Mbps LAN (RJ-45)1x Port DVI-D (o singură legătură)1x Port VGA1x Port HDMI1x port intrare DC1x Port USB 3.0 upstream pentru un computer notebook/desktop (receptor tip B)
Solutie securitate 2x Fantă blocare de siguranță
Adaptor alimentare	Intrare: AC 100-240Vleşire: DC 5V/4A
Dimensiuni fizice 264 x 87 x 29 mm (L x | x Î)
Greutate 299,5g
Sistem de operare	Windows° XP (SP3) / Windows° Vista (32 bit/64 bit) / Windows° 7 (32 bit/64 bit)
Cerințe CPU	Intel' pentru PC-uri (Atom N270, Single / Dual / Quad Core, i3 / i5 / i7 / Core CPUs)

• Specificațiile tehnice pot fi modificate fără o înștiințare prealabilă.
• Performanța software-ului depinde de disponibilitatea puterii de procesare, precum și de sistemul de operare utilizat. O capabilitate mai mare a sistemului asigură o performanță mai ridicată.

Caracteristici hardware

Vedere din spate

Vedere din partea stângă

Vedere din partea dreaptă

1 Port DVI-D (o singură legătură)Pentru conectarea la un monitor DVI-D sau la alte dispozitive compatibile DVI-D.

2 Port HDMIPentru conectarea la un monitor HDMI sau la alte dispozitive compatibile HDMI.

3 Port VGAPentru conectarea la un monitor VGA sau la alte dispozitive compatibile VGA.

4 Port 10/100/1000Mbps LAN (RJ-45)Pentru conectarea la un modem cablu-DSL sau la o rețea locală (LAN).

5 Port căștiPentru conectarea căștilor sau a difuzoarelor.

6 Port microfonPentru conectarea unui microfon.

7 Port standard USB 3.0 downstreamPentru conectarea la un dispozitiv USB 3.0, ca de exemplu la un mouse sau la un joystick.

8 Fantă blocare de siguranțăPentru a vă securiza stația de andocare utilizați sistemul de blocare de siguranță pentru a o prinde de un obiect imobil.

9 Port USB 3.0 upstreamPentru conectarea și transmiterea datelor către computerul dvs.

10 Port intrare DCIntroduceți adaptorul de alimentare în acest port pentru a asigura alimentarea stației de andocare și a dispozitivelor conectate la aceasta.

Instalarea stației de andocare HZ-1 USB 3.0

Instalarea driverelor

1. Introduceți CD-ul driver în unitatea optică a computerului.
2. Faceți clic pe Setup.exe.
3. Selectați limba și faceți clic pe I Accept (Accept).
4. Așteptați până când driverele sunt instalate cu succes pe computer.

• Este normal ca ecranul computerului să se înnegrească sau să pâlpâie temporar în timpul procesului de instalare al driverului.
• Asigurați-vă că ați instalat driverul înainte de a conecta stația de andocare la computer.

Configurarea statiei de andocare

Pentru a configura statia de andocare:

1. Conectați un capăt al adaptorului furnizat la portul de intrare DC al stației de andocare și celălalt capăt la o priză de 100-240 V AC.

Utilizați doar adaptorul de alimentare furnizat. Utilizarea altor tipuri de adaptoare poate provoca deteriorarea dispozitivului.

1. Conectați capătul dreptunghiular al cablului USB 3.0 furnizat la portul USB 3.0 de tip upstream al stației de andocare și celălalt capăt la portul USB 3.0 al computerului.

Utilizarea stației de andocare HZ-1 USB 3.0

Când utilizati stația de andocare, aceasta trebuie să fie conectată la o priză. În caz contrar, dispositivele conectate la aceasta nu vor funcționa bine.

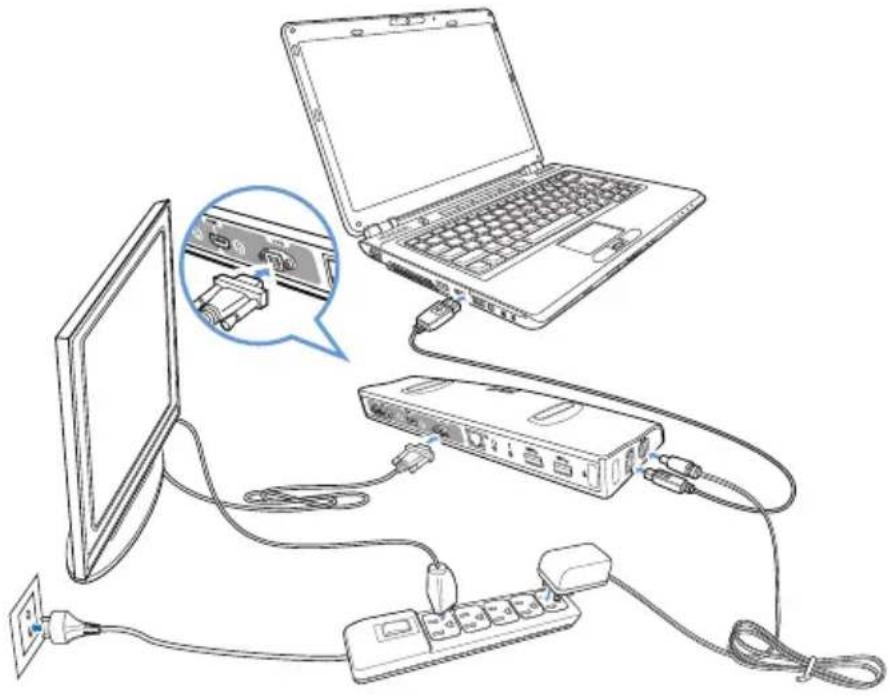

Conectarea la un monitor extern

Utilizați un cablu VGA, HDMI sau DVI-D pentru a conecta un monitor extern la statia de andocare.

Pentru a conecta un monitor extern la stația de andocare, specificați modul de conectare a ieșirii duale:

VGA + HDMI

• HDMI + DVI-D

- Cablul VGA/HDMI/DVI-D și convertor HDMI-la-DVI se achiziționează separat.

- Nu conectați monitoarele simultan la porturile VGA, HDMI și DVI-D. Există posibilitatea apariției de erori neașteptate în configurația monitorului.

- Consultați Release Note.txt de pe CD-ul driver pentru mai multe informații referitoare la funcția video a statiei de andocare.

- Utilizați un convertor HDMI-la-DVI pentru conectarea a două monitoare cu interfață DVI.

- Utilizați un convertor HDMI-la-DVI pentru conectarea unui monitor VGA și a unuia cu interfață DVI.

Tabelul următor afișează modul de conectare al stației de andocare HZ-1 USB 3.0:

Tip conexiune cablu monitor extern	Ieşire video andocareIeşire video sectiune A Ieşire video sectiune BDVI HDMI VGA HDMI
VGA	☒	☒	☒	☒
DVI-D	☒	☒	☒	☒
DVI-I	☒	☒	☒	☒
HDMI	☒	☒	☒	☒

Tipuri ieşire conexiune:

● : ●onexiune directă

☒: interfață conexiune diferită

■: este necesară utilizarea convertorului

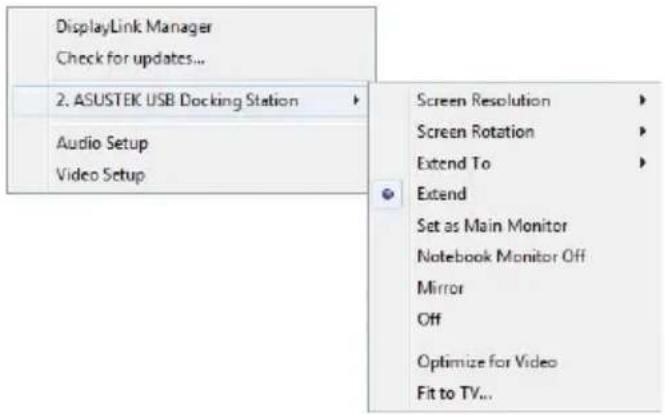

Controlul afişajului

Atunci când sunt atașate diverse dispositive, în bara de activități apare o pictogramă. Acest fapt vă permite accesul la meniul manager DisplayLink.

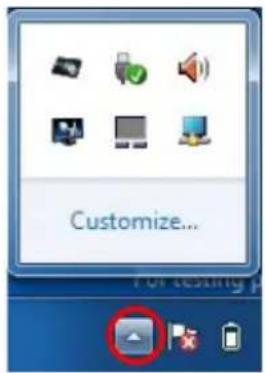

1. Din bara de activități, faceți clic pe săgeata Show hidden icon (Se afișează pictogramele ascunse).

1. Faceti clic pe pentru afişarea listei de meniuri pentru stația de andocare.

Funcțiile stației de andocare

Meniu Functie
Manager DisplayLink Faceți clic pentru a deschide și gestiona afișajele prin intermediul utilitarului Windows.
Căutare actualizări Faceți clic pentru a căuta și descărca cea mai recentă versiune de driver de pe serverul de actualizare.
Stație de andocare ASUSTEK USB	Faceți clic pentru a vizualiza și utiliză o listă de submeniuri pentru îmbunătățirea setărilor stației de andocare:Rezoluție ecran:Faceți clic pentru a selecta rezoluția ecranului. Puteți seta rezoluția ecranului doar pentru monitorul principal.Rotire ecran:Faceți clic pentru a selecta setarea de rotire pentru monitorul suplimentar.Extindere la:Faceți clic pentru a extinde desktop-ul Windows pe monitoarele suplimentare, în funcție de poziția lor: Stânga, dreapta, sus sau jos.Extindere:Faceți clic pentru a extinde desktop-ul Windows pe monitorul suplimentar.Setare ca monitor principal:Faceți clic pentru a seta ecranul ca monitor principalDezactivare monitor notebook:Faceți clic pentru a închide afișajulnotebook-ului și pentru a transforma monitorul suplimentar în monitor principal. Această opțiune se afișează doar dacă la stația de andocare este conectat un monitor suplimentar. Această opțiune se afișează doar la laptopuri.Oglindire:Faceți clic pentru a reproduce o replică fidelă a afișajului principal pe monitorul suplimentar. Rezoluția afișajului principal este aceeași cu cea a monitorului suplimentar.Dezactivat:Dezactivează afișajulOptimizare pentru video:Selectați această opțiune pentru a îmbunătăți performanța de redare a filmului. Selectați această opțiune doar în timpul redării conținutului video. Este posibil ca textul să fie puțin neclar în momentul activării acestei opțiuni.Adaptare la TV:Faceți clic pentru a ajusta dimensiunea desktop-ului ecranului televizorului conectat. Această opțiune este disponibilă doar în modul extins.Această opțiune nu este destinată să funcționeze simultan pe mai multe ecrane.Opțiunea Adaptare la TV nu acceptă modurile de rotire.
Configurare audio Faceți clic pentru a deschide fereastra Windows Audio Configuration (Configurare Audio Windows).
Configurare video Faceți clic pentru a deshide fereastra Windows Screen Resolusion (Rezoluție ecran Windows).

Extinderea desktop-ului la un monitor extern

Utilizați un monitor extern pentru a extinde desktop-ul și pentru a avea un spațiu de lucru suplimentar. Vă permite:

- Afişarea unui document sau a unei aplicații pe monitorul computerului și pe monitorul extern.

- Utilizați fiecare monitor pentru a afișa un alt document sau o altă aplicatie.

Este normal ca ecranul computerului să se înnegrească sau să pâlpâie temporar după modificarea modului de afişare pe monitorul extern.

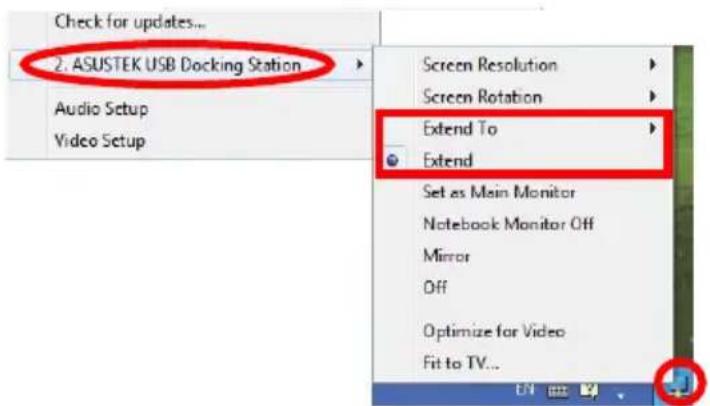

Pentru a vă extinde desktop-ul la un monitor extern:

De fiecare dată când conectați un monitor extern la stația de andocare, în zona de notificare Windows®. Software-ul DisplayLink vă permite conectarea și gestionarea unui afișaj extern.

1. Faceți clic cu butonul din dreapta în zona de notificare pentru a deschide meniul DisplayLink.

2. Faceți clic pe ASUSTEK USB Docking Station (Stație de andocare ASUSTEK USB).

3. Faceți clic pe Extend (Extindere).

• În modul Extindere, monitorul extern nu poate fi setat ca monitor principal.
• Din meniul ASUSTEK USB Docking Station (Stație de andocare ASUSTEK USB):
• Faceți clic pe Extend To (Extindere la) pentru a specifica poziția afișajului pe monitorul extern.
• Faceți clic pe Screen Resolution (Rezoluție ecran) și pe Screen Rotation (Rotire ecran) pentru a ajusta proprietățile pentru monitorul extern.
• Faceți clic pe Off (Dezactivare) pentru a dezactiva afișajul pe monitorul extern. Faceți clic pe Set as Main Monitor (Setare ca monitor principal) pentru a activa afișajul.
• Faceți clic pe DisplayLink Manager (Manager DisplayLink) pentru a gestiona afișajele cu ajutorul utilitarului Windows*.

Oglindirea desktop-ului la un monitor extern

Utilizați un monitor extern pentru a duplica zona desktop-ului.

NOTĂ: Este normal ca ecranul computerului să se înnegrească sau să pâlpăie temporar după modificarea modului de afișare pe monitorul extern.

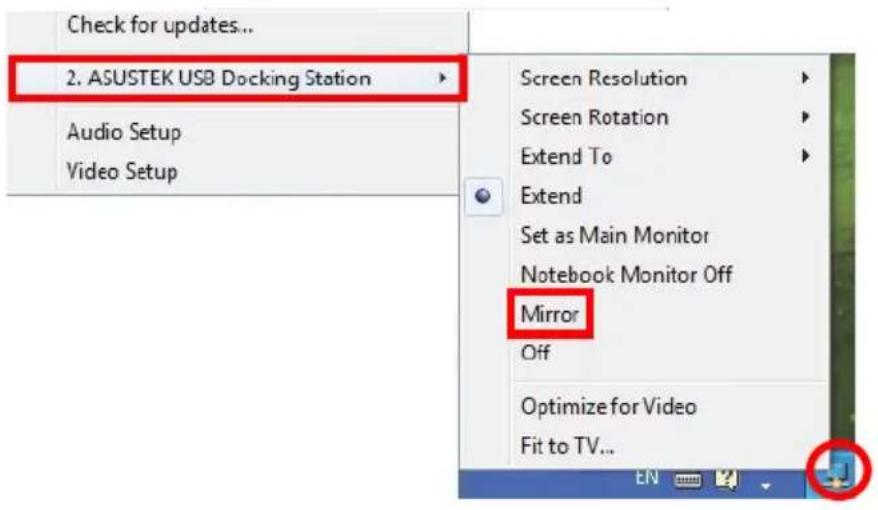

Pentru a oglindi desktop-ul la un monitor extern:

1. Faceți clic cu butonul din dreapta în zona de notificare pentru a deschide meniul DisplayLink.
2. Faceti clic pe ASUSTEK USB Docking Station (Stație de andocare ASUSTEK USB).
3. Faceți clic pe Mirror (Oglindire).

• în modul Oglindire, rezoluția ecranului și calitatea culorilor pentru monitorul extern nu pot fi configurate de utilizator. Stația de andocare ajustează automat setările.
• Din meniul ASUSTEK USB Docking Station (Stație de andocare ASUSTEK USB):
• Faceți clic pe Off (Dezactivare) pentru a dezactiva afișajul pe monitorul extern. Faceți clic pe Set as Main Monitor (Setare ca monitor principal) pentru a activa afișajul.
• Faceți clic pe DisplayLink Manager (Manager DisplayLink) pentru a gestiona afișajele cu ajutorul utilitarului Windows ^4 .

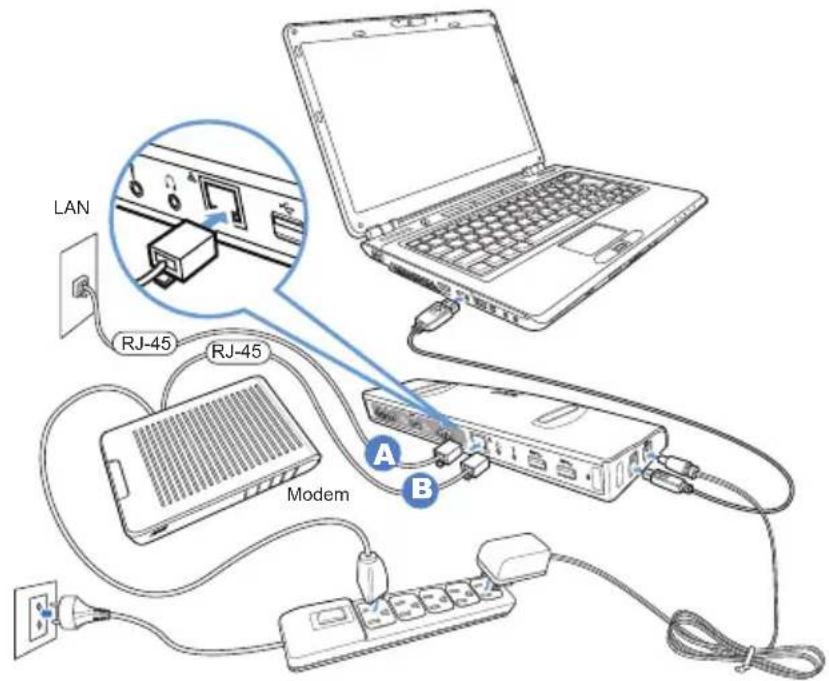

Utilizați un cablu RJ-45 pentru a conecta stația de andocare la o rețea locală (LAN) (A) sau un modem cablat (B)

Ledul galben al portului LAN se aprinde în momentul în care există o conexiune la Internet. Ledul verde se aprinde când există activitate pe Internet.

• Dacă încercarea de conectare la Internet prin intermediul stației de andocare de la birou a eșuat, întrebați administratorul de rețea dacă adresa MAC a stației de andocare este cumva blocată de paravanul de protectie al companiei.

• Verificați adresa MAC a stației de andocare menționată pe spatele acesteia. De asemenea, puteți afla adresa MAC prin următoarele metode:

• De pe spațiul de lucru Windows , faceți clic pe Start > All Programs (Toate programele) > Accessories (Accesorii) > Command prompt (Linie de comandă).

• În linia de comandă tastați ipconfig -all și apoi apăsați pe .

• Locate HighSpeed USB-Ethernet Adapter (Adaptor USB-Ethernet viteză mare).

• Cablul RJ-45 se achiziționează separat.

Deconectarea statiei de andocare HZ-1 USB 3.0

Puteți conecta și deconecta stația de andocare în timp ce computerul este în funcțiune.

• NU deconectați stația de andocare în momentul transferului de date între computer și stația de andocare. Așteptați până la finalizarea transferului de date.
• NU deconectați stația de andocare atunci când sunteți conectat la Internet prin portul ei LAN. Mai întâi deconectați-vă de la Internet.

Pentru a deconecta stația de andocare USB 3.0:

• Utilizați funcția Safely remove hardware (Eliminare în siguranță a unui dispozitiv hardware) din zona de notificare pentru a scoate adaptorul USB-Ethernet și dispozitivele conectate, ca de exemplu unitatea flash USB și unitatea hard USB.
• Deconectați stația de andocare de la computer și de la priză.
