Typ produktu	Stacja dokująca USB 3.0
Marka	ASUS
Model	USB3.0_HZ1
Wymiary	264 x 87 x 29 mm
Waga	299,5 g
Zasilanie	Zasilacz sieciowy AC 100-240 V, wyjście DC 5 V / 4 A
Porty USB 3.0 downstream	3 porty typu A
Port USB 3.0 upstream	1 port typu B
Porty wideo	1 x DVI-D (pojedyncze łącze), 1 x VGA, 1 x HDMI
Port audio	1 x gniazdo słuchawkowe, 1 x gniazdo mikrofonowe
Port sieciowy	1 x RJ-45 10/100/1000 Mbps
Bezpieczeństwo	2 blokady Kensington
Obsługiwane systemy operacyjne	Windows XP (SP3), Vista (32/64 bity), 7 (32/64 bity)
Wymagany procesor	Intel Atom, jedno/dwu/rdzeniowy, i3/i5/i7/Core
Zawartość opakowania	Stacja dokująca, zasilacz, kabel USB 3.0, płyta CD ze sterownikami, instrukcja obsługi
Konserwacja i czyszczenie	Odłącz przed czyszczeniem, używaj suchej, nieściernej szmatki
Części zamienne i naprawialność	W przypadku uszkodzenia skontaktuj się z autoryzowanym sprzedawcą ASUS

Często zadawane pytania - USB3.0_HZ1 ASUS

Jak zainstalować sterowniki stacji dokującej ASUS USB3.0_HZ1?

Włóż dołączoną płytę CD ze sterownikami do napędu optycznego komputera, uruchom Setup.exe, wybierz język, a następnie kliknij Akceptuj. Poczekaj na zakończenie instalacji. Ważne: zainstaluj sterownik przed podłączeniem stacji do komputera.

Jakie kable są potrzebne do podłączenia zewnętrznego monitora do stacji dokującej?

Użyj kabla VGA, HDMI lub DVI-D w zależności od dostępnego portu na monitorze. Kable nie są dołączone. Aby podłączyć dwa monitory, użyj konwertera HDMI/DVI.

Jak skonfigurować wyświetlanie w trybie rozszerzonym na zewnętrznym monitorze?

Po podłączeniu monitora kliknij prawym przyciskiem myszy ikonę DisplayLink na pasku zadań, wybierz ASUSTEK USB Docking Station, a następnie kliknij Rozszerz. Możesz następnie dostosować rozdzielczość i orientację w tym samym menu.

Czy mogę używać stacji dokującej bez podłączania zasilania sieciowego?

Nie, stacja dokująca musi być podłączona do zasilania sieciowego za pomocą dołączonego zasilacza. Bez zasilania podłączone urządzenia (monitory, dyski twarde) nie będą działać poprawnie.

Jak podłączyć stację do Internetu za pomocą kabla RJ-45?

Podłącz kabel RJ-45 (nie dołączony) między portem LAN stacji a modemem/routerem. Żółta dioda LED zapali się, jeśli połączenie jest aktywne, zielona dioda miga przy transmisji. Adres MAC znajduje się pod stacją.

Które systemy operacyjne są kompatybilne ze stacją USB3.0_HZ1?

Stacja jest kompatybilna z Windows XP (SP3), Windows Vista (32 i 64 bity) oraz Windows 7 (32 i 64 bity). Zalecany jest procesor Intel Core lub kompatybilny.

Jak bezpiecznie wysunąć stację przed odłączeniem?

Użyj ikony Bezpieczne usuwanie sprzętu na pasku zadań, aby wysunąć kartę sieciową Ethernet USB i urządzenia takie jak pendrive'y. Nigdy nie odłączaj podczas transferu danych.

Czy mogę podłączyć mikrofon do stacji dokującej?

Tak, stacja posiada port mikrofonowy (6) i port słuchawkowy (5). Podłącz mikrofon lub słuchawki bezpośrednio do tych gniazd.

Co zrobić, jeśli ekran robi się czarny lub miga podczas instalacji sterowników?

To normalne. Ekran może stać się czarny lub migać podczas instalacji sterowników wideo. Poczekaj na zakończenie instalacji bez ingerencji.

Jak czyścić stację dokującą?

Zawsze odłączaj stację przed czyszczeniem. Użyj suchej, nieściernej szmatki do wycierania powierzchni. Unikaj środków chemicznych i płynów.

INSTRUKCJA OBSŁUGI USB3.0_HZ1 ASUS

Poznanie stacji dokującej HZ-1 USB 3.0

Zawartość opakowania

• Stacja dokująca ASUS x1
• Adapter zasilania x1
  • Dysk CD ze sterownikiem x1
• Kabel USB 3.0 x1
• Instrukcja użytkownika x1

Jeśli którykolwiek z elementów jest uszkodzony lub go brakuje należy skontaktować się ze sprzedawcą.

Podsumowanie specyfikacji

Porty	Port USB 3.0 pobierania danych dla urządzenia USB 3.0 (Gniazdo typu A) x3Port mikrofonu x1Port słuchawek x1Port 10/100/1000Mbps LAN (RJ-45) x1Port DVI-D (Single Link) x1Port VGA x1Port HDMI x1Port DC IN (Wejście prądu stałego) x1Port USB 3.0 przesyłania danych dla komputera notebook/desktop (Gniazdo typu B) x1
Rozwiązanie zabezpieczenia Otwór blokady linki zabezpieczenia x2
Adapter zasilania	Wejście: Prąd zmienny 100-240VWyjście: Prąd stały 5V/4A
Wymiary fizyczne 264 x 87 x 29 mm (D x S x W)
Cieżar 299,5g
Obsługa systemu operacyjnego	Windows* XP (SP3) / Windows* Vista (32 bitowy/64 bitowy) / Windows*7 (32 bitowy/64 bitowy)
Wymagania dotyczące CPU	Komputer PC oparty o procesor Intel* (Atom N270, Single / Dual / Quad Core, CPU i3 / i5 / i7 / Core)

• Specyfikacje mogą zostać zmienione bez wcześniejjszego powiadomienia.
- Wydajność oprogramowania zależy od dostępnej mocy przetwarzania oraz od używanego systemu operacyjnego. Większe możliwości systemu zapewniają lepszą wydajność.

Właściwości sprzętu

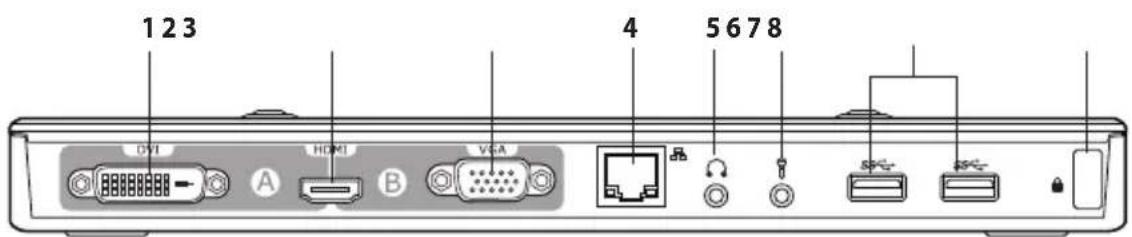

Widok z tyłu

Widok z lewej

Widok z prawej

1 Port DVI-D (Single Link)Połączenie z monitorem DVI-D lub z innymi zgodnymi urządzeniami DVI-D.

2 Port HDMIPołączenie z monitorem HDMI lub z innymi zgodnymi urządzeniami HDMI.

3 Port VGAPołączenie z monitorem VGA lub z innymi zgodnymi urządzeniami VGA.

4 Port 10/100/1000Mbps LAN (RJ-45)Połączenie z modemem kablowym/DSL lub z siecią lokalną (LAN).

5 Port słuchawekPołączenie z parą słuchawek lub z głośnikiem.

6 Port mikrofonuPołączenie z mikrofonem.

7 Standardowy port pobierania danych USB 3.0Połączenie z urządzeniem USB 3.0, takim jak mysz i joystick.

8 Otwór blokady linki zabezpieczeniaMocowanie stacji dokującej do nieruchomoego obiektu z wykorzystaniem blokady linki zabezpieczenia.

9 Port USB 3.0 przesyłania danychPołączenie i przekazanie danych do komputera.

10 Port wejścia prądu stałegoPodłącz do tego portu adapter zasilania w celu zasilania stacji dokującej i podłączonych do niej urządzeń.

Instalacja stacji dokującej HZ-1 USB 3.0

Instalacja sterowników

1. Wlóż płytę CD ze sterownikami do napędu optycznego komputera.
2. Kliknij Setup.exe.
3. Wybierz język i kliknij I Accept (Akceptuję).
4. Zaczekaj na pomyślne zainstalowanie sterowników w komputerze.

• Podczas instalacji sterownika, może wystąpić tymczasowe wyświetlenie czarnego obrazu lub miganie ekranu komputera.
• Przed podłączeniem stacji dokującej do komputera należy sprawdzić, czy zainstalowany został sterownik.

Ustawienia stacji dokującej

W celu ustawienia stacji dokującej:

1. Podłącz jeden koniec dostarczonego adaptera zasilania do portu DC IN (Wejście prądu stałego) stacji dokującej, a drugi koniec do gniazda zasilania prądu zmiennego 100-240V.

Nalezy używać jedynie dostarczony adapter zasilania. Używanie innych adapterów zasilania może spowodować uszkodzenie urządzenia.

1. Podłącz kwadratowe złącze na końcu dostarczonego kabla USB 3.0 do portu przesyłania danych USB 3.0 stacji dokującej, a drugi koniec do portu USB 3.0 komputera.

Używanie stacji dokującej HZ-1 USB 3.0

Podczas używania stacji dokującej należy ją podłączyć do gniazda zasilania. W przeciwnym razie, nie będą działać prawidłowo, podłączone do niej urządzenia.

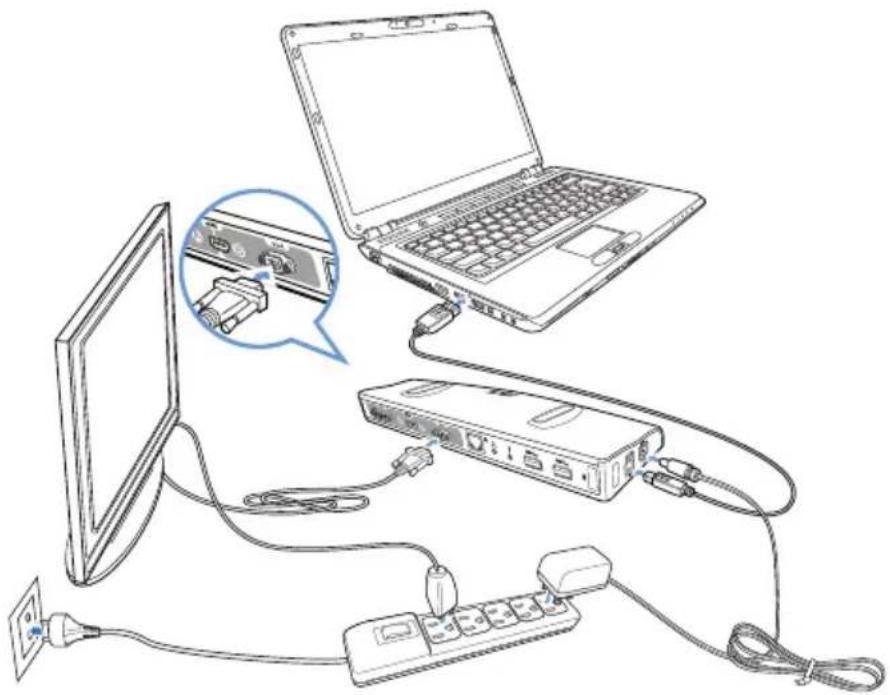

Podłączenie zewnętrznego monitora

Użyj kabla VGA, HDMI lub DVI-D do podłączenia do stacji dokującej zewnętrznego monitora.

W celu podłączenia do stacji dokującej zewnętrznego monitora należy określić tryb połączenia podwójnego wyjścia:

- VGA + HDMI

- HDMI + DVI-D

• Kabel VGA / HDMI / DVI-D i konwerter HDMI-do-DVI należy zakupić osobno.
• Nie należy podłączać w tym samym czasie monitorów do portów VGA, HDMI i DVI-D. Może to spowodować nieoczekiwany błąd w konfiguracji monitora.
• Dalsze informacje o funkcji video stacji dokującej znajdują się w pliku Release Note.txt na dysku CD ze sterownikiem.
• Użyj konwertera HDMI-do-DVI podczas podłączania dwóch monitorów z interfejsem DVI.
• Użyj konwertera HDMI-do-DVI podczas podłączania jednego monitora z interfejsem VGA i jednego z interfejsem DVI.

Następująca tabela pokazuje połączenie stacji dokującej HZ-1 USB 3.0:

Typ połączeniakabla zewnętrznegomonitora	Wyjście video stacji dokującejSekcja A wyjścia video Sekcja B wyjścia videoDVI HDMI VGA HDMI
VGA	☒	☒	☒	☒
DVI-D	☒	☒	☒	☒
DVI-I	☒	☒	☒	☒
HDMI	☒	☒	☒	☒

Typy wyjścia połączenia:

- połączenie bezpośrednie

☒ : inny interfejs połączenia

■ ■: wymagane użycie konwertera

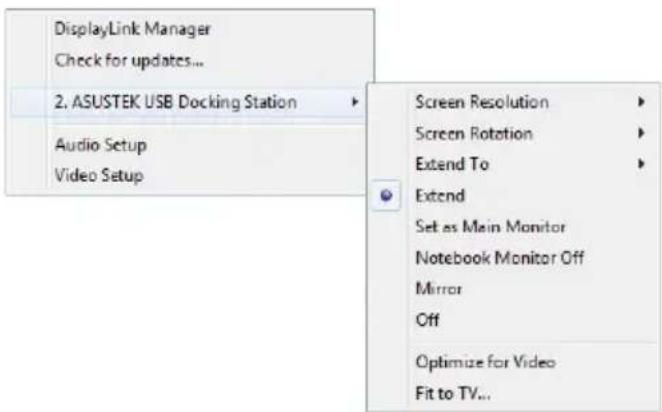

Sterowanie wyświetlaczem

Po podłączeniu urządzeń, na pasku zadań pojawia się ikona. Zapewnia ona dostęp do menu menedżera DisplayLink.

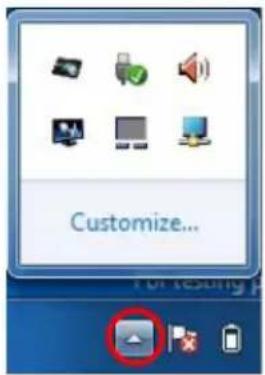

1. Na pasku zadań, kliknij strzałkę Show hidden icons (Pokaż ukryte ikony).

1. Kliknij, aby pokazać listę menu stacji dokującej.

Funkcje stacji dokującej

Menu Funkcja
Menedżer DisplayLink Kliknij, aby otworzyć i zarządzać wyświetlaczami poprzez program narzędziowy Windows.
Sprawdź atualizacje Kliknij, aby sprawdzić i pobrać najnowszą wersję sterownika z serwera aktualizacji.
Stacja dokująca USB ASUSTEK	Kliknij, aby przeglądać i wykorzystać listę podmenu w celu rozszerzenia ustawień stacji dokującej:Rozdzielczość ekranu: Kliknij, aby wybrać rozdzielczość ekranu. Rozdzielczość ekranu można ustawić wyłącznie dla głównego monitora.Obrót ekranu: Kliknij, aby wybrać ustawienie obrotu dla rozbudowanego monitora.Rozbuduj w: Kliknij, aby wydłużzyć pulpit Windows w stronę rozbudowanych monitorów, w zależności od ich pozycji: W lewo, w prawo, w górę lub w dół.Rozbuduj: Kliknij, aby powiększyć pulpit Windows na rozbudowany monitor.Ustaw jako główny monitor: Kliknij, aby ustawić ekran jako główny wyświetlaczWyłącz monitor komputera notebook: Kliknij, aby wyłączyć ekran komputera notebook i wybrać jako główny wyświetlacz rozbudowany monitor. Opcja ta pojawia się wyłącznie po podłączeniu rozbudowanego monitora do stacji dokującej. Opcja ta pojawia się wyłącznie w komputerach laptop.Lustro: Kliknij, aby utworzyć na rozbudowanym monitorze dokładną replikę głównego wyświetlacza. Rozdzielczość głównego ekranu jest taka sama, jak rozdzielczość rozbudowanego monitora.Wyłącz: Wyłączenie wyświetlaczaOptymalizuj dla video: Wybierz tę opcję, aby udostępnić lepszą wydajność odtwarzania filmu. Opcję tą należy wybrać wyłącznie podczas odtwarzania treści video. Po włączeniu tej opcji tekst może wydawać się mniej wyraźny.Dopasuj do TV: Kliknij, aby wyregulować rozmiar pulpitu na podłączonym ekranie TV. Ta opcja działa wyłącznie w trybie rozbudowanym.Ta opcja nie jest przeznaczona do pracy z wieloma ekranami.Fit to TV (Dopasuj do TV) nie obsługuje trybów obrotu.
Ustawienia audio Kliknij, aby otworzyć okno konfiguracji audio Windows.
Ustawienia video Kliknij, aby otworzyć okno rozdzielczości ekranu Windows.

Powiększanie pulpitu o zewnętrzny monitor:

Użyj zewnętrzny monitor do powiększenia pulpitu i uzyskania dodatkowego miejsca roboczego.

Umożliwia to:

- Wyświetlenie jednego dokumentu lub aplikacji na monitorze komputera i na zewnętrznym monitorze.

- Użycie każdego monitora do wyświetlenia innego dokumentu lub aplikacji.

Po zmianie trybu wyświetlania zewnętrznego monitora, może wystąpić tymczasowe wyświetlenie czarnego obrazu lub miganie ekranu komputera.

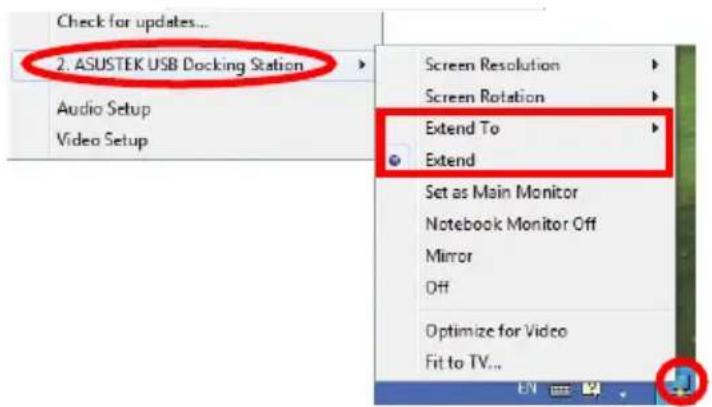

Aby powiększyć pulpit o zewnętrzny monitor:

Za każdym podłączeniem zewnętrznego monitora do stacji dokującej, w obszarze powiadamiania Windows* pojawi się ikona programu DisplayLink. Program DisplayLink umożliwia podłączenie i zarządzanie zewnętrznym wyświetlaczem.

1. Kliknij prawym przyciskiem w obszarze powiadamiania, aby otworzyć menu DisplayLink.
2. Kliknij ASUSTEK USB Docking Station (Stacja dokująca USB ASUSTEK).
3. Kliknij Extend (Rozbuduj).

• W trybie Extend (Rozbuduj), nie można ustawić zewnętrznego monitora jako monitor główny.
  • W menu ASUSTEK USB Docking Station (Stacja dokująca USB ASUSTEK):

• Kliknij Extend To (Rozbuduj w), aby określić pozycję dla wyświetlacza na zewnętrznym monitorze.

• Kliknij Screen Resolution (Rozdzielczość ekranu) i Screen Rotation (Obró ekranu), aby wyregulować właściwości dla zewnętrznego monitora.
• Kliknij Off (Wyłącz), aby wyłączyć wyświetlacz na zewnętrznym monitorze. Kliknij Set as Main Monitor (Ustaw jako główny monitor) w celu włączenia.

- Kliknij DisplayLink Manager (Menedżer DisplayLink) w celu zarządzania wyświetlaczami poprzez program narzędziowy Windows.

Lustrzana kopia pulpitu na zewnętrznym monitorze:

Użyj zewnętrzny monitor do wykonania duplikatu obszaru pulpitu.

UWAGA: Po zmianie trybu wyświetlania zewnętrznego monitora, może wystąpić tymczasowe wyświetlenie czarnego obrazu lub miganie ekranu komputera.

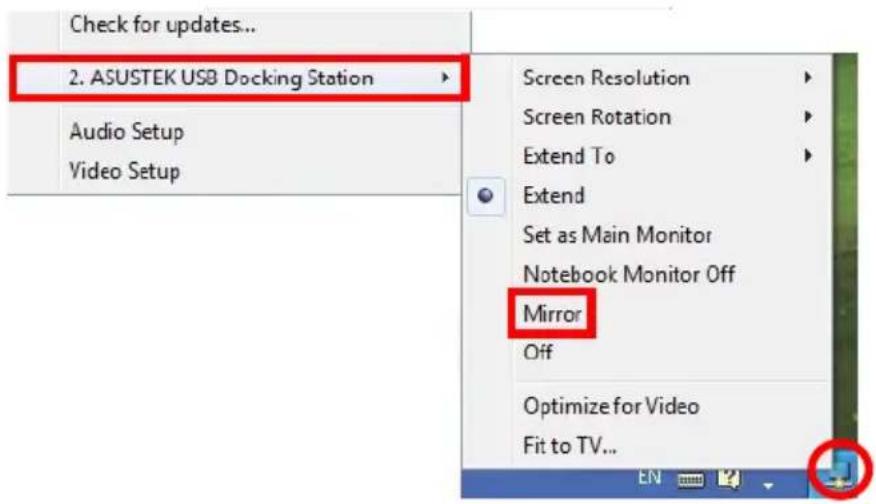

Aby uzyskać lustrzaną kopię pulpitu na zewnętrznym monitorze:

1. Kliknij prawym przyciskiem w obszarze powiadamiania, aby otworzyć menu DisplayLink.
2. Kliknij ASUSTEK USB Docking Station (Stacja dokująca USB ASUSTEK).
3. Kliknij Mirror (Lustro).

• W trybie Mirror (Lustro), użytkownik nie może konfigurować rozdzielczości ekranu i jakości kolorów dla zewnętrznego monitora. Stacja dokująca automatycznie reguluje ustawienia.
  • W menu ASUSTEK USB Docking Station (Stacja dokująca USB ASUSTEK):
• Kliknij Off (Wyłącz), aby wyłączyć wyświetlacz na zewnętrznym monitorze. Kliknij Set as Main Monitor (Ustaw jako główny monitor) w celu włączenia.
• Kliknij DisplayLink Manager (Menedżer DisplayLink) w celu zarządzania wyświetlaczami poprzez program narzędziowy Windows*.

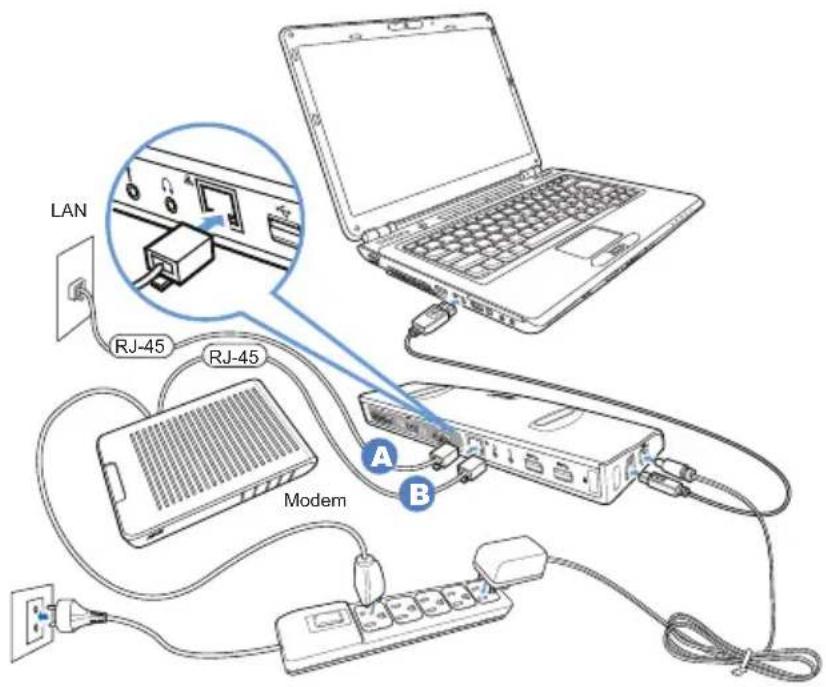

Połączenie z Internetem

Użyj kabel RJ-45 do połączenia stacji dokującej z siecią lokalną (LAN) (A) lub z modemem kablowym/DSL (B).

Po nawiązaniu połączenia z Internetem, świeci żółte światło LED na porcie LAN. Zielone światło LED świeci, przy aktywności połączenia z Internetem.

• W przypadku niepowodzenia połączenia z Internetem poprzez stację dokującą w biurze należy sprawdzić u administratora sieci, czy adres MAC stacji dokującej nie jest zablokowany przez firmowy firewall.

• Sprawdź na spodzie stacji dokującej jej adres MAC. Adres MAC można również uzyskać w następujący sposób:

• Na pulpicie Windows *, kliknij Start > All Programs (Wszystkie programy) > Accessories (Akcesoria) > Command prompt (Linia poleczeń).

• W linii poleceń, wpisz ipconfig -all, a następnie naciśnij .

• Zlokalizuj HighSpeed USB-Ethernet Adapter (Wysokiej szybkości adapter Ethernet USB).

• Kabel RJ-45 należy zakupić oddzielnie.

Odłączenie stacji dokującej HZ-1 USB 3.0

Stację dokująca można podłączać i odłączać w czasie uruchomienia komputera.

• NIE należy odłączać stacji dokującej podczas transferu danych pomiędzy komputerem, a stacją dokującą. Należy zaczekać na zakończenie transferu danych.
• NIE należy odłącać stacji dokującej w czasie połączenia z Internetem przez jej port LAN. Należy najpierw rozłączyć połączenie z Internetem.

Aby odłączyć stację dokującą USB 3.0:

• Użyj funkcji Safely remove hardware (Bezpieczne usuwanie sprzętu) w obszarze
powiadamiania w celu wysunięcia
adapter USB-Ethernet i podłączonych urządzeń, takich jak napęd flash USB i dysk twardy USB.
- Odłacz stację dokującą od komputera i od gniazda zasilania.
