BRUKSANVISNING 697 Starmix

5.2 Leveringsomvang....163

Innehållsförteckning

1. Allmänt 215

1.1 Adress 215

1.2 Standard-typsnitt....215

1.3 Symboler och märken....215

1.4 Begränsning av garanti 215

1.5 Garanti....215

1.6 Upphovsrätt 216

1.7 Målgrupp 216

1. Säkerhet 216

2.1 Avsedd användning 216

2.2 Felaktig användning....216

2.3 Operatörens ansvar 216

2.4 Allmänna säkerhetsanvisningar 217

2.5 Allmänna säkerhetsinstruktioner för batteri, laddningsuttag och laddare....217

2.6 Varningsanvisningar på maskinen 219

2.7 Personlig skyddsutrustning....219

1. Tekniska data....220

2. Uppbyggnad och funktion....221

3. Transport....223

5.1 Leverans....223

5.2 Medföljande komponenter....223

5.4 Förvaring av sopmaskinen....223

5.5 Bära maskinen....224

7.1 Innan du börjar arbeta 227

7.3 Justera nedhållaren 229

7.4 Batteridrift och LED-display....229

7.5 Överbelastningsskydd....230

7.6 Manuell drift....231

7.7 Tömma sopbehållaren 231

1. Åtgärda fel....232

8.1 Feltabell del 1....233

8.2 Feltabell del 2....234

8.3 Felsökning av utlopp 235

8.4 Ta bort och inspektera säkring F1 235

1. Service och rengöring 237

9.1 Serviceschema 238

9.2 Rengör dammfiltret 238

9.3 Åtgärda blockering....238

9.4 Rikta upp borstarna 239
9.5 Rengör maskinen 239
10. Ta maskinen ur drift Lagring/förvaring 239
10.1 Montera ned skjutbygeln 239
10.2 Dra ur batteriets anslutningskabel 240
10.3 Lagring/förvaring....241
10.4 Källsortering 241
11. REACH....242
12. EG-försäkran om överensstämmelse 242

1. Allmänt

Denna bruksanvisning tillhör utrustningen sopmaskin starmix 697 (byggår: fr.o.m 2025) och gäller uteslutande för denna utrustning.

Bruksanvisningen innehåller viktiga instruktioner om säker och effektiv hantering av maskinen.

Ett villkor för säkert arbete med maskinen är att du följer alla säkerhetsanvisningar och instruktioner i bruksanvisningen.

• Läs igenom bruksanvisningen noga innan du använder maskinen.
• Läs säkerhetsanvisningarna!
• Förvara bruksanvisningen på en säker och tillgänglig plats under hela maskinens nyttjandeperiod.
• Bruksanvisningen måste överlämnas till varje person som kommer att äga eller använda maskinen.

1.1 Adress

Electrostar GmbH

Hans-Zinser-Str. 1-3

73061 Ebersbach/Fils

Tyskland

Tel.: [phone]

Fax: [phone]

[e-mail]

www.starmix.de

1.2 Standard-typsnitt

För att göra bruksanvisningen så tydlig och lättfattlig som möjligt har vi använt följande standard-typsnitt för olika funktioner:

Uppräkning

- Texter i detta format utgör punkterna i en uppräkning.

Arbetsföljd

1. Steg 1 i arbetsföljden
2. Steg 2 i arbetsföljden
3. Steg 3 i arbetsföljden
   Håll dig till ordningsföljden när du arbetar med maskinen.

Tips

» Tips och information (som inte gäller maskinskador) visas i detta format.

1.3 Symboler och märken

Alla varnings- och säkerhetsanvisningar måste följas! Var alltid försiktig när du arbetar med maskinen för att undvika olyckor samt person- och materialskador!

Säkerhetsanvisningarnas uppbyggnad

SIGNALORD

Typ av risk och orsak

Tänkbara konsekvenser

- Åtgärd för att undvika risken

Risknivå

Risknivå Sannolikhet Ev. konsekvenser

FARA

WARNING

SE UPP

Omedelbara

dödsolyckor, allvarliga personskador

Potentiella

dödsolyckor, allvarliga personskador

Potentiella

lätta personskador

OBS Potentiella materialskador

1.4 Begränsning av garanti

Tillverkaren tar inget ansvar för skador och följdskador som uppstår på grund av skälen nämnda nedan:

• Om bruksanvisningen inte följs
• Vid användning av icke godkända reservdelar / fel reservdelar / reservdelar som inte motsvarar tillverkarens specifi kationer
• Vid ändringar, på- och ombyggnader på maskinen som utförs av kunden

1.5 Garanti

De villkor gäller som anges i tillverkarens allmänna aff ärsvillkor.

1.6 Upphovsrätt

Upphovsrätten till bruksanvisningen tillhör tillverkaren.

Bruksanvisningen innehåller anvisningar och ritningar resp. avsnitt av ritningar av teknisk natur. Dessa får varken helt eller delvis kopieras, distribueras eller användas i kommersiellt syfte eller meddelas andra personer.

Tillverkaren förbehåller sig rätten att ge sitt tillstånd till användning för publicering eller överföring av kopior på eller information ur denna bruksanvisning till andra personer.

Vid överträdelser har tillverkaren rätt att kräva skadestånd. Med förbehåll för ytterligare krav.

1.7 Målgrupp

Bruksanvisningen är avsedd för den person som använder maskinen.

2. Säkerhet

Observera följande instruktioner för att undvika felfunktioner, skador och hälsovådliga situationer!

2.1 Avsedd användning

Sopmaskinerna starmix 697 är uteslutande avsedda att användas för att avlägsna gatusmuts som t.ex. löv, gräs, grus, sand och liknande föroreningar på jämna och hårda ytor.

Enheten är lämplig för kommersiellt bruk t.ex. på hotell, skolor, sjukhus, fabriker och kontor.

2.2 Felaktig användning

All användning som inte motsvarar avsnitt „Avsedd användning“ anses som icke avsedd användning. Den person som använder maskinen ansvarar själv för eventuella skador på grund av dylik användning.

Sopmaskinen får inte användas för uppsopning av farliga, brännbara eller glödande material (cigarretter och tändstickor), vätskor, explosivt eller farligt (Ex), syror eller lösningsmedel.

Sopmaskinen får inte heller användas för att sopa vatten, betong, murbruk, cement eller gipsdamm.

Även vått skräp som snö, gödsel och leriga ämnen som t.ex. avföring får inte köras med sopmaskinen.

Sopmaskinen får inte användas i områden med explosionsrisk eller som transportmedel.

2.3 Operatörens ansvar

En operatör är en fysisk eller juridisk person som använder sopmaskinen eller som läter andra personen använda maskinen och som bär ansvaret för operatörens eller den andra personens säkerhet.

• Håll barn som befinner sig i närheten under uppsikt, så att de inte leker med maskinen.
• Omyndiga personer får inte arbeta med maskinen. Undantaget är tonåringar på över 16 år, som utbildas under uppsikt.

starmix

starmix 697

• Personer med nedsatt reaktionsförmåga, t.ex. på grund av narkotika, alkohol eller läkemedel, får inte arbeta med maskinen.
• Personer som inte får anstränga sig på grund av sitt hälsotillständ får inte arbeta med sopmaskinen.
• Byt ut skyltar på maskinen som blivit oläsliga.

2.4 Allmänna säkerhetsanvisningar

• Förvara emballaget utom räckhåll för barn. Tänk på kvävningsrisken!
• Arbeta inte med utslaget, långt hår, slips, löst sittande kläder eller smycken, inklusive ringar.
• Se till att det inte finns risk för att personer, kläder eller andra föremål fastnar eller dras in i sopmaskinen.

2.5 Allmänna säkerhetsinstruktioner för batteri, laddningsuttag och laddare

FARA

Livsfara på grund av elektrisk stöt!

Felaktig hantering av laddaren kan leda till dödsfall från elektriska stötar.

• Använd aldrig en defekt eller skadad laddare.
• Öppna eller demontera aldrig laddaren.
• Kontrollera regelbundet anslutningskabeln på laddaren för skador. I händelse av skador på anslutningskabeln ska du dra ut nätkontakten omedelbart.

FARA

Livsfara på grund av explosion!

Laddare och sopmaskin kan avge gnistor som kan antända damm eller ångor. Det kan hända att gnistor uppstår när du trycker på på/avomkopplaren

- Använd aldrig laddaren och sopmaskinen i en potentiellt explosiv atmosfär, dvs i en miljö där brännbara vätskor (ångor), gaser eller damm (EX) fi nns

WARNING

Risk för personskada eller olycka vid hantering av batteriet!

Felaktig hantering vid hantering av batteriel kan leda till olika farliga situationer. Följande punkter måste beaktas:

• Skydda batteriet mot direkt solljus, värme, öppna lågor och elektriska gnistor
• Rök inte i omedelbar närhet av batteriet.
• Utsätt aldrig batteriet för mikrovågor eller högt tryck.
• Ladda inte batteriet vid temperaturer under 0°C.
• Placera aldrig i eld.
• Ladda eller använd aldrig ett defekt, skadat eller deformerat batteri.
• Öppna, skada eller tappa aldrig batteriet i golvet.
• Förvara batteriet utom räckhåll för barn

WARNING

Risk för personskada eller olycka på grund av läckage från batteriet!

Läckande batterivätska kan orsaka hudirritationer, brännskador och frätskador

• Vid oavsiktlig kontakt, tvätta det drabbade området med mycket tvål och vatten.
• Om vätskan tränger in i ögonen, gnugga dem inte utan skölj med mycket vatten i minst 15 minuter. Sök också medicinsk hjälp
• Var uppmärksam på säker hantering av batteriet.

WARNING

Risk för personskada eller olycka vid hantering av laddaren!

Felaktig hantering av laddaren kan leda till olika farliga situationer. Följande punkter måste beaktas

• Genomför endast elektrisk anslutning till ett korrekt installerat uttag.
• När du har använt laddaren ska du koppla bort nätkontakten från uttaget.
• Brandrisk! Använd inte på brandfarliga ytor (t.ex. papper, textilier) eller i brandfarliga miljöer.
• Vid rök eller eld i laddaren, koppla ur apparaten omedelbart.
• Täck inte laddaren så att den kan svalna obehindrat.
• Lägg och markera anslutningskablar så att de inte skadas och ingen persons hälsa kan äventyras - undvik risken för att snubbla!

OBS

Felaktig hantering av batteriet, laddaren och laddningsuttaget kan leda till skador på egendom eller utrustning. Följande punkter måste beaktas

• Använd bara batteriet med sopmaskinen och tillverkarens laddare.
• Används endast för laddning av geometriskt lämpliga batterier enligt värdena i kapitlet „3. Tekniska data“.
• Anslut endast laddaren till nätspänning och nätfrekvens som anges på typskylten.
• Dra inte ut nätkontakten ur uttaget genom att dra i anslutningskabeln, utan ta alltid i nätkontakten.
• Låt den skadade anslutningslinjen repareras av en behörig elektriker.

OBS

• Förvara och använd endast laddare i stängda och torra rum. Skydda laddaren mot regn och fukt
• Använd endast laddare och batteri inom de angivna temperaturintervallerna enligt värdena i kapitlet „3. Tekniska data“
• Anslut aldrig kontakterna på laddaren till metallföremål (t.ex. spikar, mynt, smycken), då detta orsakar kortslutning. Laddaren kan skadas av kortslutning.
• Anslut aldrig batteripolen eller kontakterna på laddningsuttaget till metallföremål (t.ex. spikar, mynt, smycken), då detta orsakar kortslutning. Batteriet eller sopmaskinens elektronik kan skadas av kortslutning.
• Använd inte metallbehållare för att transportera batteriet.
• Skydda batteriet mot regn och fukt.
• För att förhindra djup urladdning av batteriet måste den blåa batterianslutningskabeln kopplas bort under lagringsperioder från cirka 2 månader. Information om lagring, bevaring och koppling av batteriet fi nns i kapitel „24.1 Lagring förvaring“ och kapitel„22.1 Dra ur batteriets anslutningskabel“ i denna manual.
• För lagringsperioder på cirka 6 månader måste batteriet först laddas helt för att upprätthålla batteriets prestanda. Information om laddning av batteriet fi nns i kapitel „10.1 Ladda batteriet“ i denna manual.

2.6 Varningsanvisningar på maskinen

På sopmaskinens typskylt fi nns följande symboler:

FÖRSIKTIGHET

Följ alla säkerhetsanvisningar i bruksanvisningen när du arbetar med maskinen.

Bruksanvisning

Läs igenom bruksanvisningen noga innan du använder maskinen.

Infl yttnings- och klämrisk

När du arbetar som en del av operationen, felsökning och underhåll och rengöring fi nns det kläm-och skaderisk från roterande delar. Följ alla säkerhetsanvisningar i bruksanvisningen.

Laddare och batteri

Använd endast laddaren som medföljer sopmaskinen och som godkänts av tillverkaren för att ladda batteriet.

2.7 Personlig skyddsutrustning

Personlig skyddsutrustning är obligatorisk när du arbetar med maskinen, för att minska hälsovådliga risker. Därför bör du:

- Alltid ta på dig den skyddsutrustning som anges innan du börjar arbeta och inte ta av dig den innan arbetet slutförts.

Stadiga skor

Ta på dig stadiga skor med tjocka, halkfria sulor.

Grovhandskar

Ta på dig grovhandskar.

Andningsskydd

Ta på dig ett andningsskydd.

3. Tekniska data

Basdata för sopmaskinen starmix 697

Tekniska data 697
Sopbredd i millimeter [mm] 970
Sopningsprestanda i kvadratmeter per timme [ m^2/h ]	4100
Behållarens kapacitet i liter [l] 40
Vikt i kilogram [kg] 22
Driftstid med fullt batteri* ca.min	90
Max driftstemperatur -10	°C till 40 °C

Information om buller och vibrationer (uppmätt enligt EN 60335-2-72)	uppmätt enligt EN 60745-2-6
	697
Ljudtrycksnivå L_p (EN 60335-2-72)* 64 dB (A)
Ljudeffektnivå L_p (EN 60335-2-72)* 80 dB (A)
Osäkerhet för de angivna ljudnivåerna (2006/42/EG) 2,5 dB (A)

*Bestäms i drifttillständ för nominell maximal hastighet vid en omgivningstemperatur på 20 °C / beroende på golvbeläggningen.

Vibrationsinformation (uppmätt enligt EN 60335-2-72) 697
Handtag vänster, a_h	<2,5 m / s ^2
Handtag höger, a_h
Osäkerhet (R) (RL 2006/42 / EG) 2,0 m / s ^2

Batteri 697
Spänning [V] 12
Prestanda [Ah] 14
Vikt i kilogram[kg]	3,8
Maximalt temperaturområde
Drift	från -10 °C till 50 °C
Ladda	från 0 °C till 40 °C
Bevaring	från -10 °C till 40 °C

Laddare	697
Ingångsspänning	230 VAC / 50 Hz
Utgångsspänning [V]	12
Laddningsändspänning [V]	13,8
Laddningsström [mA]	3 000
Vikt i gram [g]	350
Maximalt temperaturområde
Drift	från 0 °C till 25 °C
Bevaring	från -25 °C till 70 °C

4. Uppbyggnad och funktion

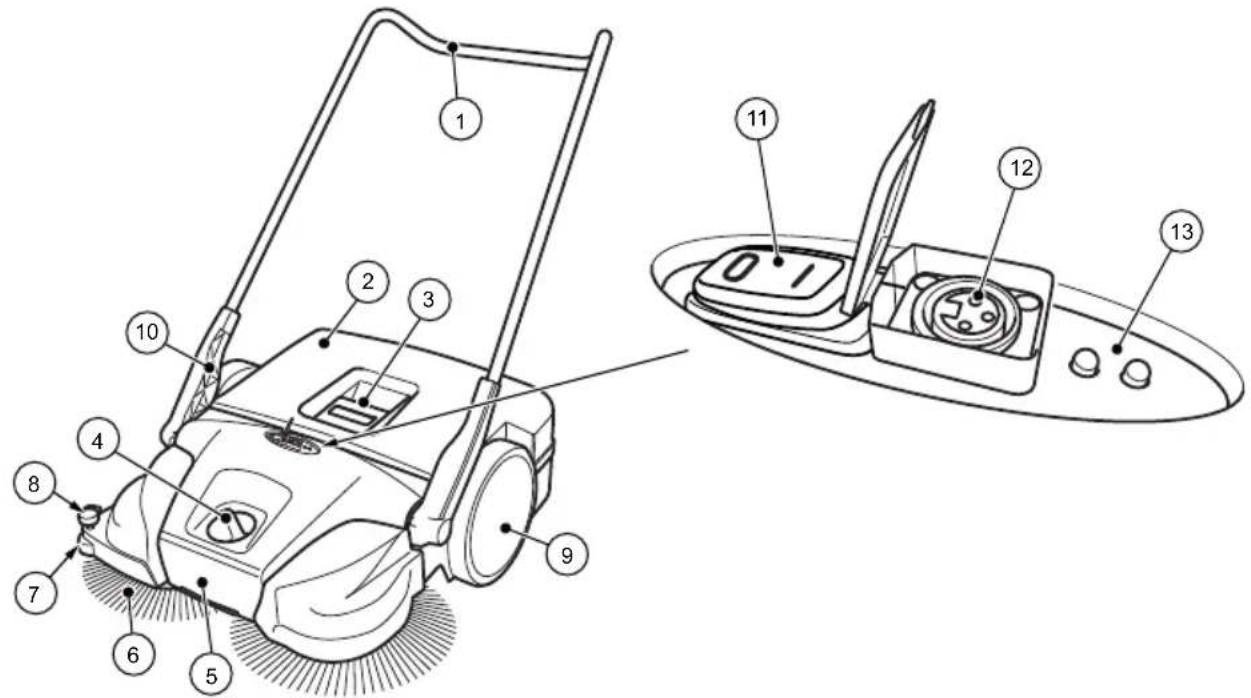

Bild 1: Översikt över komponenter 1

Art.nr. Komponent

1 Justerbar bygel

2 Sopbehållare

3 Handtag till behållaren

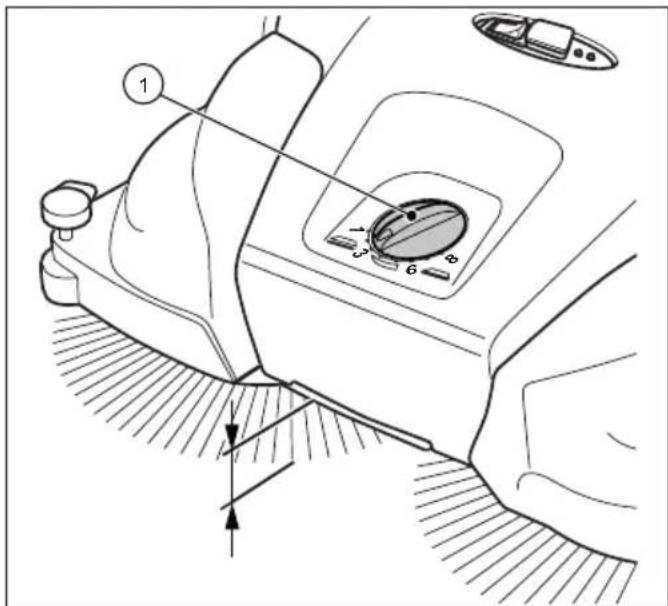

4 Höjdjustering av borstplattan

5 Bärhandtag

6 Borstplatta

7 Styrhjul på sidan

8 Nedhållare

9 Hjul

10 Handtagsbeslag

11 På/av-knappen

12 Laddningsuttag

13 LED-display

Enheten sätts i batteriläge genom att trycka på på/av-knappen (11) och flyttas framåt genom att skjuta den över styret (1). Härvid sopar de båda borstplattorna (6) in soporna i sopbehållaren (2) med hjälp av sopskyffeln (16).

Finsopvalsen (14) sopar in sopresterna i sopbehållaren (2). Strömmen levereras av ett batteri (24) installerat i enheten, vilket måste vara tillräckligt laddat för att enheten ska fungera optimalt.

» Information om laddning av batteriet finns i kapitel „10.1 Ladda batteriet“ i denna manual.

Under batteridrift visas soparens nuvarande driftsstatus via LED-displayen (13).

» Information om batterianvändning och LED-display finns i kapitel „14.1 Batteridrift och LED-display“ i denna manual.

Dessutom kan enheten också användas utan övergång även om batteriet är lågt.

» Information om manuell användning finns i kapitel „16.1 Manuell drift“ i denna manual.

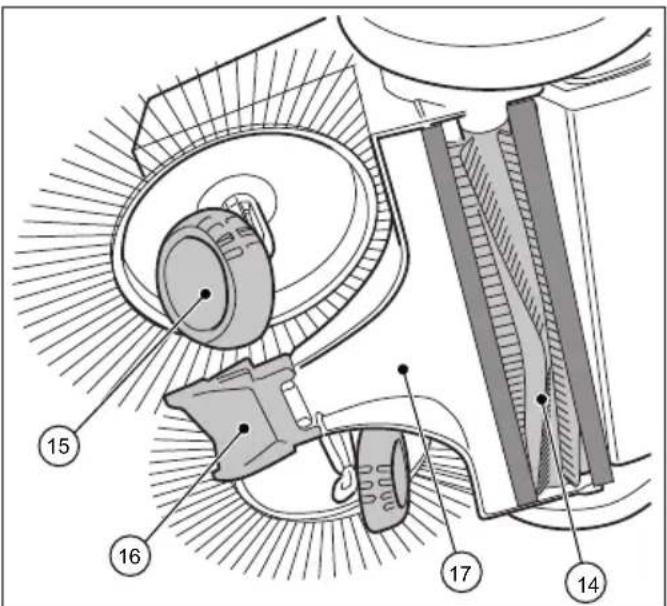

Bild 2: Översikt över komponenter 2

23 20 21 22

Bild 4: Översikt över komponenter 4

Art.nr. Komponent

14 Finsopvals

15 Snedhjul

16 Sopskyffel

17 Sopskiva

Bild 3: Översikt över komponenter 3

Art.nr. Komponent

20 Kopplingshus

21 Kugghylsa

22 Snedhjulskuggar

23 Överföringsskydd

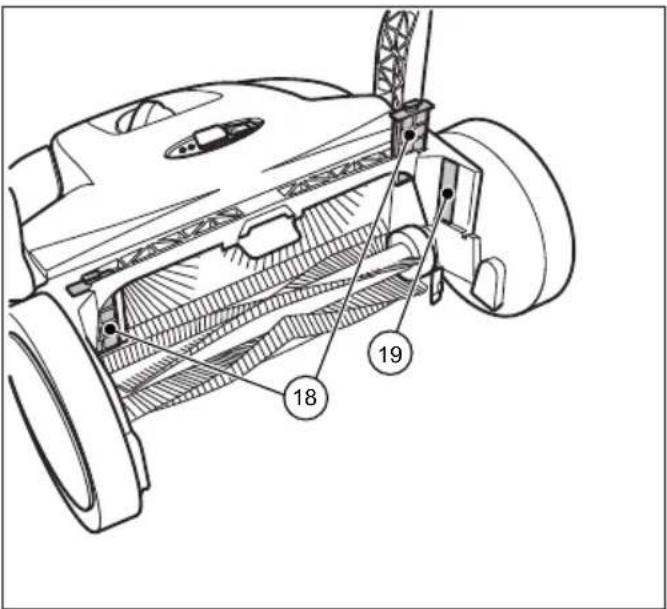

Bild 5: Översikt över komponenter 5

Art.nr. Komponent

18 Dammfilter

19 Typskylt

Bild 6: Översikt över komponenter 6

Art.nr. Komponent

27 Strömbrytarplatta
28 Säkringshållare
29 Säkring F1

» Bilden visar komponenterna med huven öppen eller borttagen.

5. Transport

5.1 Leverans

OBS

Synliga skador på emballaget måste genasi bekräftas av speditionsföretagets förare vid leverans. Om en transportskada inte märks förrän produkten packas upp måste speditionsföretaget meddelas inom 24 timmar efter leveransen, annars tar företaget inget ansvar för skadorna.

5.2 Medföljande komponenter

• Maskin
• Justerbar bygel
• Två handtagskopplingar (förmonterade)
  • Laddare med elkontakt
• Bruksanvisning

• Tänk på miljön när du kastar emballaget.
- Observera lokala, regionalt gällande lagstadgade direktiv.

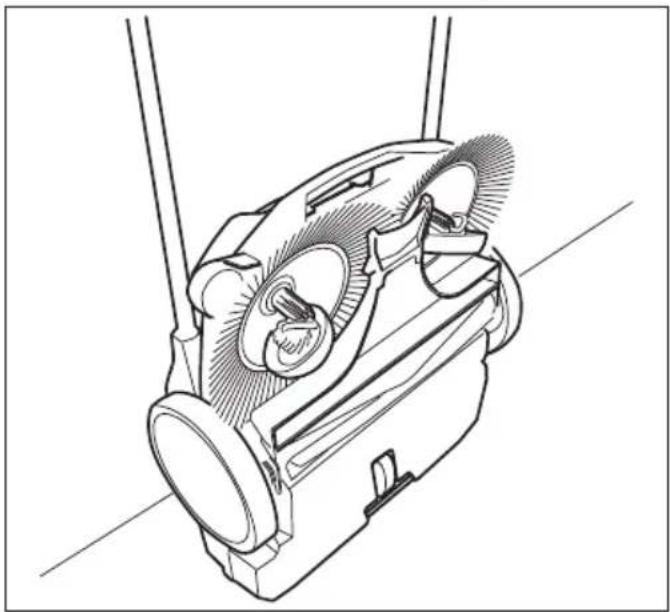

5.4 Förvaring av sopmaskinen

OBS

Felaktig förvaring, t.ex. förvaring av enheten i en fuktig miljö, en ansluten batterianslutningskabel eller ett batteri som inte är tillräckligt laddat kan skada soparen. Information om lagring och förvaring av enheten finns i kapitlet „10. Ta maskinen u drift Lagring/förvaring“

» För utrymmesbesparande lagring kan styret demonteras från enheten. Information om demontering av styret fi nns i kapitel „21.4 Montera ned skjutbygeln“ i denna manual.

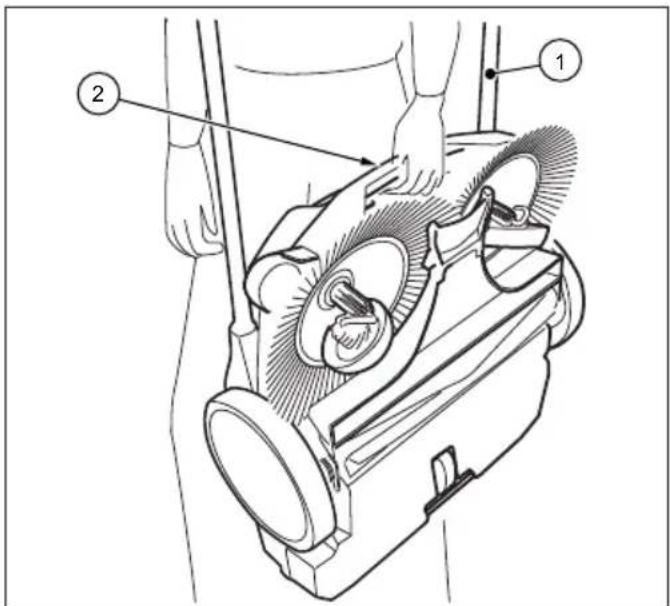

5.5 Bära maskinen

FÖRSIKTIGHET

Risk för personskador om skjutbygeln välter!

Om skjutbygeln välter kan lätta personskador uppstå, t.ex. klämskador på fi ngrar eller blöd ningar hos användaren eller andra personer.

- Greppa alltid utrustningen så att skjutbygeln inte kan valta när du bär den.

1. Sväng ned skjutbygeln (1) framåt.
2. Greppa maskinen i bärhandtaget (2).
3. Se till att du håller maskinen så att borstplattorna inte riktas mot dig.

5.6 Fordonstransport av maskinen

FÖRSIKTIGHET

Risk för personskador om sopmaskinen transporteras på ett felaktigt sätt!

Utrustning som slungas omkring, kommer på glid eller välter kan leda till att föraren eller andra personer skadas.

- Spänn fast maskinen med en rem, så att den inte kan halka eller rulla runt.

1. Placera maskinen på en lämplig plats i fordonet.
2. Spänn fast maskinen med en rem.
   » För utrymmesbesparande transport i fordon kan styret demonteras från enheten. Information om demontering av styret fi nns i

kapitel „21.4 Montera ned skjutbygeln“ i denna manual.

OBS

• Felaktig transport kan leda till skador på sopmaskinen.
• Lämna inte soparen i ett uppvärmt fordon för att skydda batteriet.
• Se till att enheten inte slås på av misstag även under transport. Koppla vid behov bort batteriets blåa anslutningskabel från batteriet. Information om bortkoppling av batteri fi nns i kapitel „22.1 Dra ur batteriets anslutningskabel“ i denna manual.

6. Idrifttagning

6.1 Montera skjutbygeln

FÖRSIKTIGHET

Risk för personskador om skjutbygeln välter!

Om skjutbygeln välter kan lätta personskador uppstå, t.ex. klämskador på fi ngrar eller blöd ningar hos användaren eller andra personer

- Greppa alltid utrustningen så att skjutbygeln inte kan välta när du bär den.

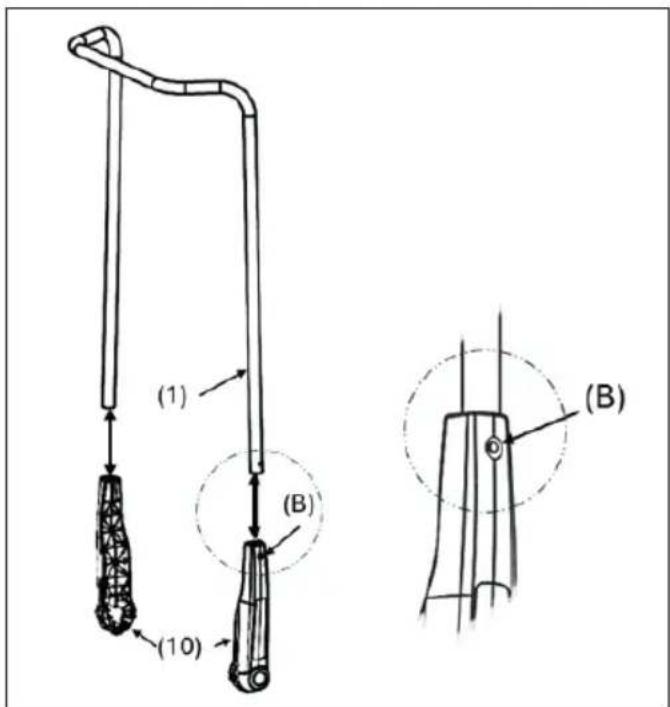

Vid leverans fi nns två handtagsbeslag (10) och styrbygeln (1) som enskilda delar.

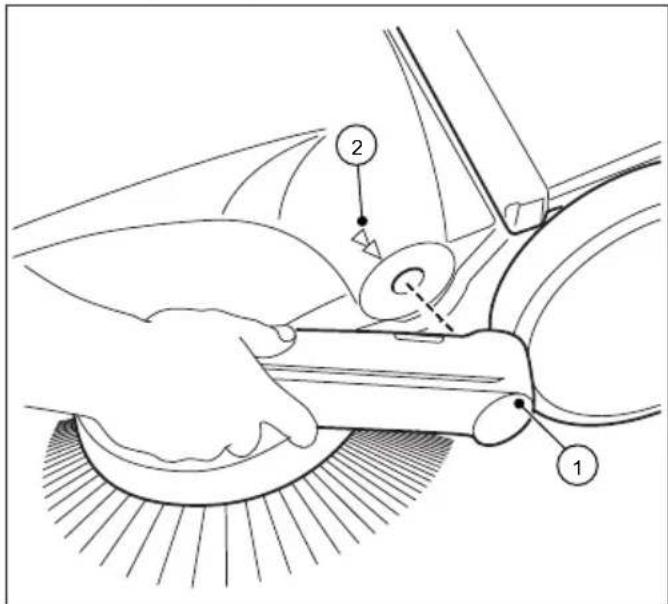

1. Tryck låsfjädern (B) på sidan av tryckstången

starmix

starmix 697

Idrifttagning

(1) inåt.

1. Tryck på handtagsfästet (10) på tryckstången tills det går i lås.
   » Se till att hålet på sidan av handtagsbeslaget är i linje med låsfjädern i tryckstången.
2. Fortsätt på samma sätt med den andra sidan av tryckstången.

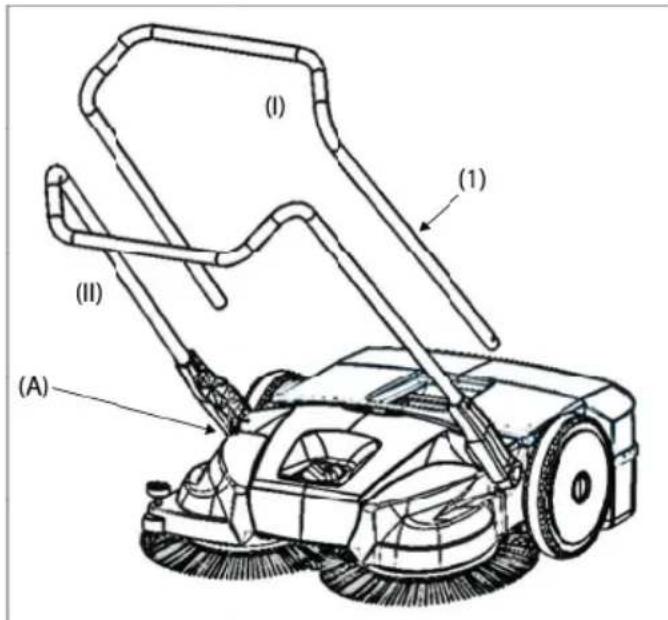

Skjutbygeln (1) kan anpassas till användarens kroppsstorlek i två lägen (I) och (II).

» (I): Lågt läge
» (II): Högt läge (föredragen position)

1. Placera dig mellan tryckstången (1) framför apparaten.

(A) (10)

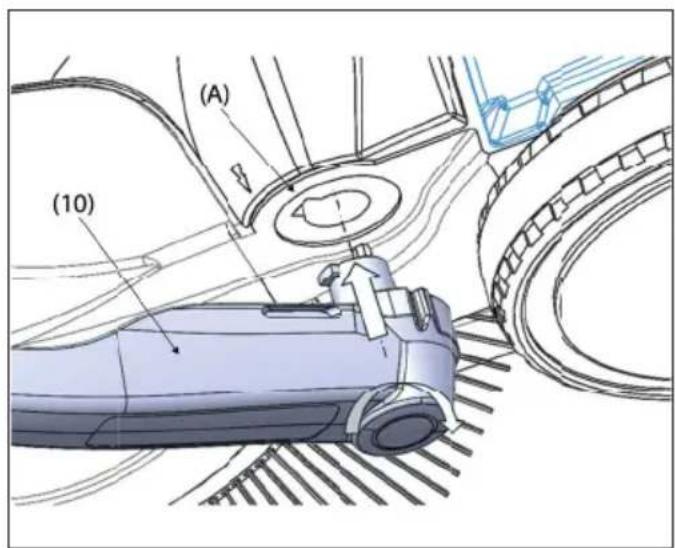

1. Placera ett av de två handtagsbeslagen med spärrfl iken på handtagsbeslaget (10) i det spår som fi nns på ramen (Å) så att det kan spärras på plats.
2. Flytta även handtagsfästet (10) på andra sidan till detta läge.
3. Nu kan handtagsbeslagen snäppas in i hållarna i apparaten (A) med lite tryck och tryckhandtaget (1) kan föras till det läge som krävs för att trycka på apparaten

Risk för personskada på grund av oavsiktlig start av sopmaskinen!

När du ansluter batterianslutningskabel fi nn: det risk för att fastna genom att oavsiktligt slå på soparen

- Innan du ansluter batteriet, se till att på / avomkopplaren på enheten är i läge "0".

» För att undvika sjävladdning av batteriet separeras den blåa anslutningskabeln till batteriet från plug-in fl iken på batteriet för leverans- och lagringsperioder längre än ca 2 månader.

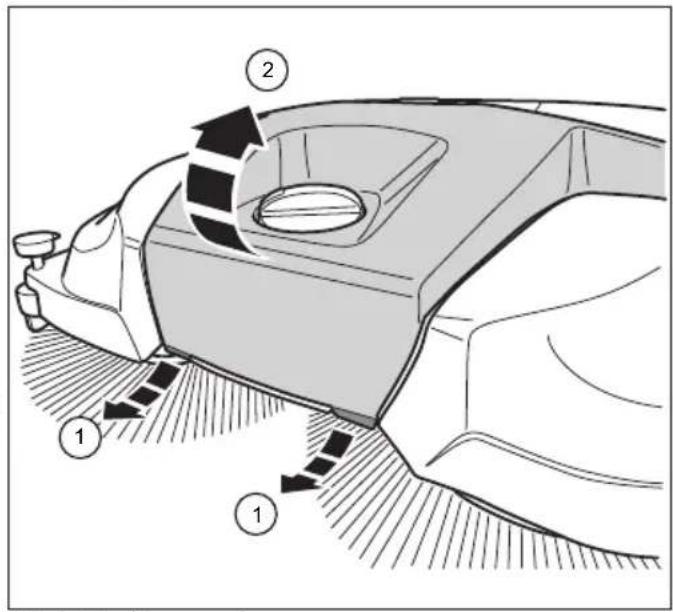

1. Dra fl ikarna (1) något framåt vid den främre underkanten på huven (2).
2. Sväng huven (2) uppåt.

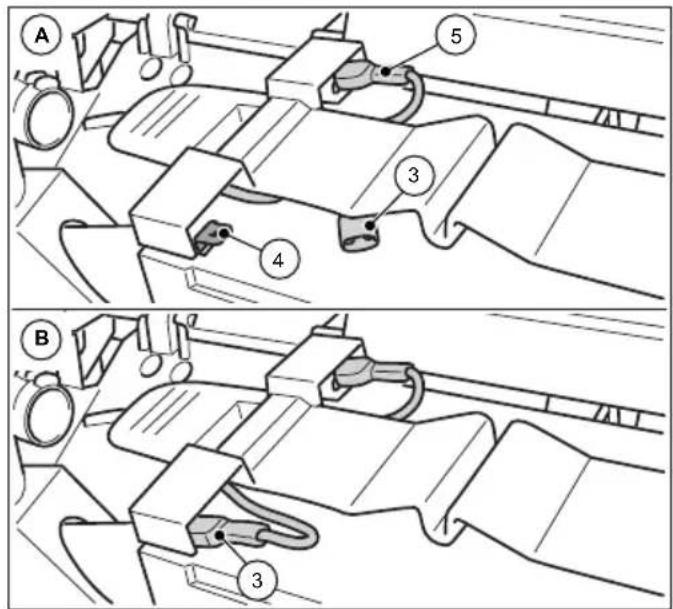

1. Sätt helt den blåa batteriets anslutningsledning (3) på batteriets plug-in fl ik (4).
   » (A): Batterianslutningskabel ej ansluten.
   » (B): Batterianslutningskabel ansluten.
   » Den röda anslutningskabeln till batteriet (5) är ansluten vid leverans.

OBS

Se också till att den röda anslutningskabeln (5) är helt och korrekt ansluten. En felaktig ansluten anslutningskabel till batteriet kan leda till skador på enheten och förlust av garantikrav.

1. Stäng huven (2) och lås den med fl ikarna (1).

6.3 Laddabatteriet

Bild 11: Anslut laddaren

» Det rekommenderas att ladda batteriet helt innan du använder det för första gången.
» Laddaren (3) har en helt elektronisk spänning- och strömbegränsning. Tack vare detta används alltid ett anslutet batteri för optimal laddning. Därmed förhindras överladdning av batteriet.
» För att ladda batteriet krävs att batterianslutningskablarna är korrekt anslutna. Information om anslutning av batteri fi nns i kapitel „8.1 Anslut batterianslutningskabel“ i denna manual.

OBS

• Sopmaskinen får inte slås på under laddning. Det kan orsaka skador på sopmaskinens elektriska komponenter.

• Innan du laddar, kontrollera laddaren och anslutningsuttaget på sopmaskinen för främmande föremål som t.ex. elektriskt ledande föremål. Skador på enheten på grund av kortslutning och kabelbrand.

• Öppna skyddslocket (1) på sopmaskinens laddningsuttag.

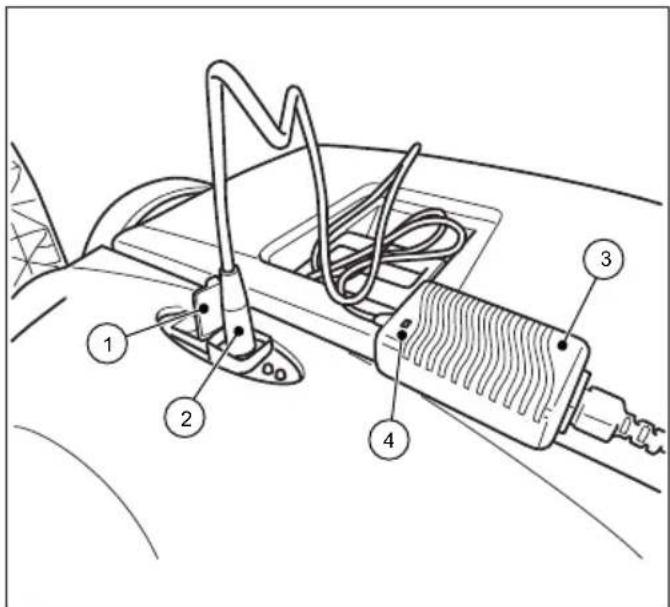

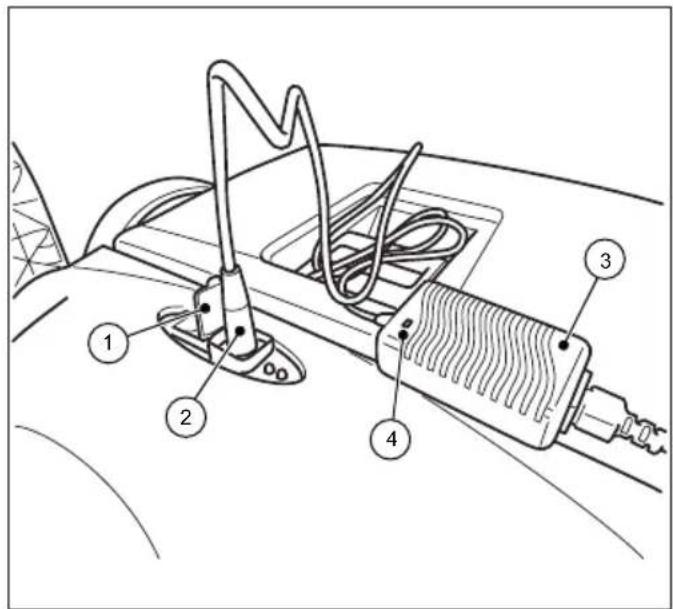

Bild 12: Anslut laddaren

1. Sätt i kontakten (2) på laddaren (3) i sopmaskinens laddningsuttag.
2. Anslut laddarens strömkabel (3) till en 230 V-anslutning.
   » Under laddning tänds LED-indikatorn (4) på laddaren "orange". Efter fulladdat batteri byter LED-indikatorn (4) på laddaren till "grönt".
   » Laddningstiden beror väsentligen på SOC- värdet (laddningstillståndet) som batteriet har innan laddningsprocessen startas. Om batteriet inte laddas under en lång tid sjunker laddningstillståndet vilket ökar laddningstiden. En full laddning kan ta upp till cirka 7 timmar. Observera informationen på ytterförpackningen eller på klistermärket som applicerats på sopmaskinen före leverans.

OBS

Ladda batteriet minst varannan månad i cirka 10 timmar för att maximera livslängden och minimera åldringsprocessen. Ett fulladdal batteri minskar risken för djup urladdning och irreparabel skada på battericellerna. Batteriet kan även laddas upp efter korta driftstider på cirka 15 minuter

7. Användning

WARNING

Risk för skärskador på grund av glasskärvor, metallbitar och andra vassa föremål!

När du tömmer sopbehållaren kan du skära dig på glasskärvor, metallbitar och andra vassa föremål.

- Använd alltid personlig skyddsutrustning enligt föreskrift!

FÖRSIKTIGHET

Hälsorisk på grund av det damm som utvecklas när du sopar!

- Använd alltid personlig skyddsutrustning enligt foreskrift!

7.1 Innan du börjar arbeta

• Kontrollera att maskinen fungerar som den ska innan du börjar.
• Kontrollera att skjutbygeln sitter säkert i handtagsbeslagen.
• Kontrollera att sopbehållaren sitter säkert och är i gott skick.
• Kontrollera borstplattan och fi nsopvalsen och hitta eventuella grenar, trådar och snören, långa fi berämnen, etc. Eliminera dem vid behov.
• Kontrollera att varken borstplattorna eller fi nsopvalsen blockeras av fastsittande föremål eller smuts.
• Kontrollera om handtagen är smutsiga och rengör dem vid behov.
• Kontrollera om på/av-knappen enkelt kan tryckas in i "0" -läget när som helst.
• Kontrollera kontakten för laddaren på sopmaskinen för främmande föremål.

OBS

Det får inte fi nnas elektriskt ledande föremå på eller i laddningsuttaget. Skador på enheten på grund av kortslutning och kabelbrand. Håll alltid skyddslocket på laddningsuttaget stängt.

7.2 Höjdjustering av borstplattorna

Mitt på framdelen fi nns det en ratt som du kan använda för att justera borstplattornas höjd. Anpassa borstplattorna till det underlag som ska sopas med hjälp av reglaget. Nivåerna är baserade på erfarenhet och bör tolkas som referensvärden. Alltså måste du ev. anpassa nivån till underlaget när du sopar.

• Nivå 1-2: för alla jämna, hårda ytor (t. ex. asfalt, betong, plattor...)
• Nivå 3-4: för fuktiga löv, sand, ojämna ytor (t. ex. tvättbetongplattor)
• Nivå 5-7: för starka föroreningar och grova ytor

OBS

I ryck inte skivbromsarna for härt mot marken. För högt kontakttryck leder till ökat slitage och minskad batteritid. För högt kontakttryck ökar även glidmotståndet och kan påverka rengöringsresultatet negativt

Bild 13: Justera borstplattans höjd

• Ställ in den nivå som krävs:
- Vrid ratten (1) åt vänster för att sänka nivån.
• Vrid ratten (1) åt höger för att höja nivån.
» Lyft maskinen lätt i bärhandtaget. På så sätt är det lättare att justera höjden.

7.3 Justera nedhållaren

Med hjälp av nedhållaren anpassas höger skivbroms till kanter som ska sopas på t.ex. väggar eller trottoarer.

OBS

Om nedhållaren ställs in på ett olämpligt sätt mot läga kanter utsätts den för onödigt slitage. Nedhållaren får inte skrapa mot underlaget.

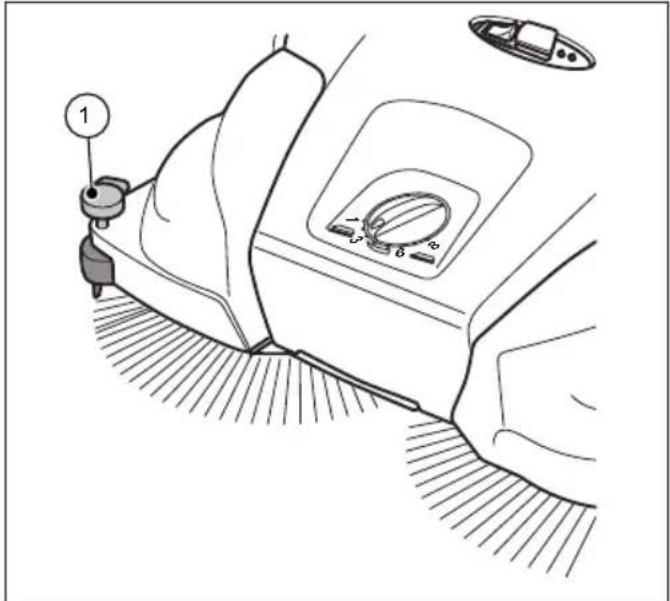

Bild 14: Inställning av nedhållaren

Sopa kanter och hörn

• Tryck ned handtaget (1) på nedhållaren.
• Dra upp handtaget (1) på nedhållaren.

Drift på ytor

7.4 Batteridrift och LED-display

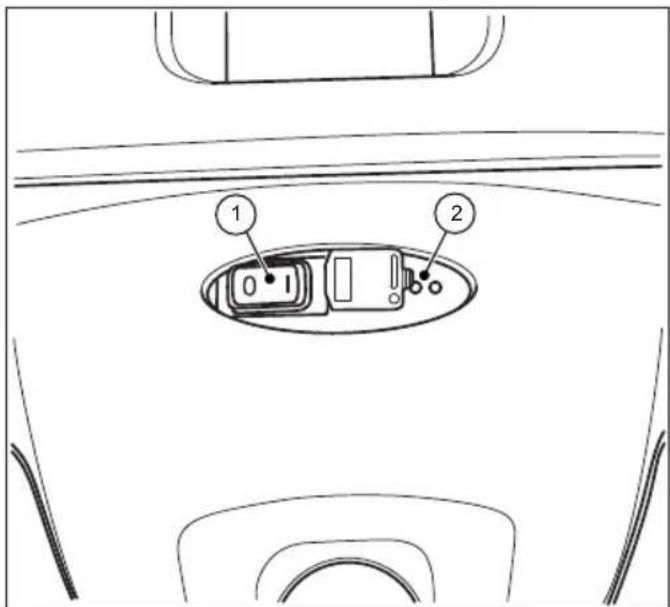

Bild 15: Drift och display

LED-displayen (2) ger information om sopmaskinens nuvarande driftstillständ i batteriläge.

- Placera sopmaskinen på ytan som ska sopas.

FÖRSIKTIGHET

Använd inte på/av-knappen med foten.

Om du lutar sopmaskinen när du startar borstplattorna kan det orsaka skador från atl falla eller snubbla

- Slå bara på och av sopmaskinen för hand.

- Slå på sopmaskinen genom att vrida på / avknappen (1) till läge "I".

Borstplattan och fi nsopvalsen börjar vända. Om batteriet är tillräckligt laddat tänds den gröna lysdioden på LED-displayen (2) under batteridrift.

Användning

starmix 697

starmix

• Förfi ytta maskinen genom att hålla skjutbygeln i båda händerna.
• Skjut maskinen framåt i normalt gångtempo.
• Slå av sopmaskinen genom att vrida på / avknappen (1) till läge "0".
• Töm sopbehållaren vid behov, se avsnittet „Tömma sopbehållaren“ i kapitel 16.2 i denna bruksanvisning.
  » För att få ett perfekt rengöringsresultat, töm behållaren med jämna mellanrum.

OBS

• Om borstplattorna vänder långsammare eller om den röda lysdioden på LED-displayen (2) tänds under drift, indikerar detta att batteriets laddning är låg. Stäng av enheten och ladda batteriet.

• Om batteriets laddning är för låg stängs enheten av via den inbyggda elektroniken. Den röda lysdioden för LED-displayen (2) blinkar. Stäng av enheten och ladda batteriet. Vid djup urladdning upphör garantin!

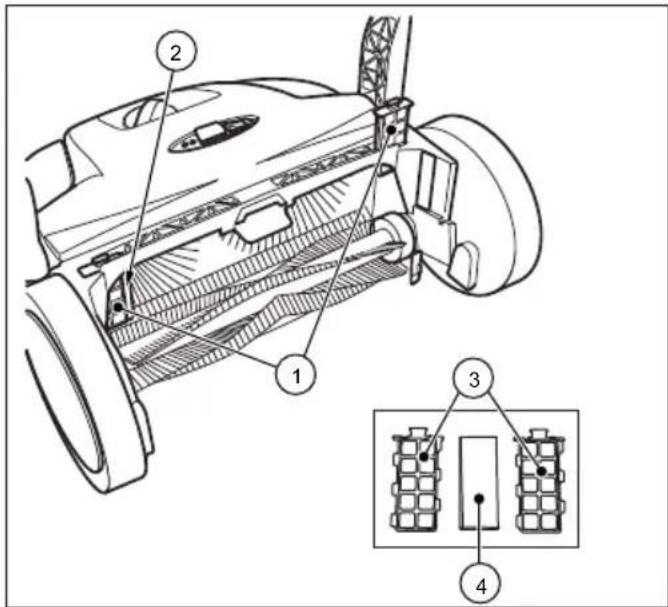

• Rengör sop- och dammfi Iter efter arbete, se avsnitt „Rengör maskinen“ i kapitel 21.3 i denna manual.

• Ladda ur batteri vid behov, se avsnittet „Ladda batteriet“ i kapitel 10.1 i denna bruksanvisning.

7.5 Överbelastningsskydd

För att undvika skador är motorerna utrustade med överbelastningsskydd. Stängs sopmaskinens elektronik av efter kort tid, beror detta på en överdriven belastning på motorerna. Därefter testas fi nsopvalsen och borstplattorna för frihet och blockeringar. Stenar, avvikande trådar och liknande ska elimineras.

Bild 16: Drift och display

- Efter att överbelastningsskyddet har aktiverats, stäng av sopmaskinens elektronik genom att vrida på/av-brytaren (1) till läge "0".

FÖRSIKTIGHET

Risk för personskada på grund av oavsiktlig start av sopmaskinen!

När du arbetar med sopmaskinen fi nns de risk för att fastna genom att oavsiktligt slå på enheten.

- Se till att enheten inte slås på av misstag när skräp i systemet elimineras. Koppla vid behov bort batteriets blåa anslutningskabel från batteriet. Se avsnitt „Dra ur batteriets anslutningskabel“ i kapitel 22.1 i denna manual.

1. Leta upp och eliminera blockeringen, se avsnitt „Åtgärda blockering“ i kapitel 21.1 i denna manual.
2. Anslut om nödvändigt den blåa batterianslutningskabeln. Se avsnitt „Anslut batterianslutningskabel“ i kapitel 8.1 i denna manual.

starmix

starmix 697

Användning

1. Slå på sopmaskinen genom att vrida på / avknappen till läge "I".
2. Kontrollera att enheten fungerar normalt igen.

7.6 Manuelldrift

Sopmaskinen kan övergå till ett batteri med lågt laddningstillstånd utan elektriskt stöd. Sopmekanismen drivs genom att trycka på enheten.

• Förfi ytta maskinen genom att hålla skjutbygeln i båda händerna.
• Skjut maskinen framåt i normalt gångtempo.
• Töm sopbehållaren vid behov, se avsnittet „Tömma sopbehållaren“ i kapitel 16.2 i denna bruksanvisning.
• Ladda batteriet fullständigt igen, se avsnittet „Ladda batteriet“ i kapitel 10.1 i denna bruksanvisning.
  » Använd endast manuell drift tillfälligt. I batteriläge kan ett bättre svepningsresultat uppnås genom att använda mindre kraft.

7.7 Tömmasopbehållaren

WARNING

Risk för skärskador på grund av glasskärvor, metallbitar och andra vassa föremål!

När du tömmer sopbehållaren kan du skära dig på glasskärvor, metallbitar och andra toremäl med vassa kanter.

- Använd alltid personlig skyddsutrustning enligt föreskrift!

FÖRSIKTIGHET

Hälsorisk på grund av mycket damm!

Vid tömning kan maskinoperatören äventyras av det sopade dammet.

- Använd alltid personlig skyddsutrustning enligt föreskrift!

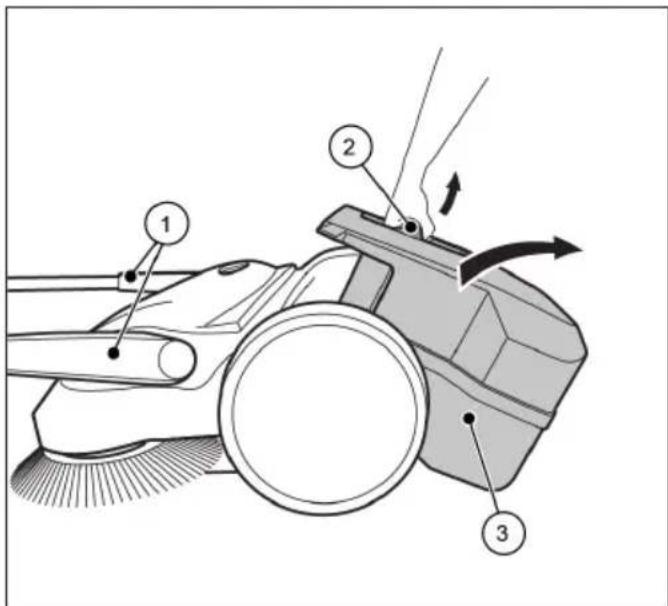

Bild 17: Tömma sopbehållaren

• Töm sopbehållaren varje gång du använt maskinen.
• Töm sopbehållaren med jämna mellanrum för att erhålla ett perfekt resultat.
• Fäll ned skjutbygeln (1) till framåtlutande läge.
• Ta tag i behållarens handtag (2) och dra sopbehållaren (3) uppåt.
• Töm sopbehållaren (3) helt.
  » Se till att även höljets kanter är fria från smuts.
• Sätt tillbaka sopbehållaren (3) i maskinen när du har tömt den.
• Tryck tillbaka behållarens handtag (2) till det ursprungliga läget. Tryck samtidigt med kraft i riktning mot sopmaskinen så att kroken på behållarens handtag lätt kan haka fast i låspunkten på sopmaskinen.
  » Du måste höra att sopbehållarens spärr (3) klickar på plats.
• Ställ skjutbygeln (1) i arbetsläge.

8. Åtgärda fel

WARNING

Risk för skärskador på grund av glasskärvor, metallbitar och andra vassa föremål!

När du tömmer sopbehållaren kan du skära dig på glasskärvor, metallbitar och andra föremål med vassa kanter.

- Använd alltid personlig skyddsutrustning enligt föreskrift!

FÖRSIKTIGHET

Hälsorisk på grund av det dammutveckling som sker när du sopar!

- Använd alltid personlig skyddsutrustning enligt föreskrift!

FÖRSIKTIGHET

Risk för personskador om skjutbygeln välter!

Om skjutbygeln välter kan lätta personskador uppstå, t.ex. klämskador på fi ngrar elle blödningar hos användaren eller andra personer.

- Greppa alltid utrustningen så att skjutbygeln inte kan välta när du bär den.

FÖRSIKTIGHET

Risk för personskada på grund av oavsiktlig start av sopmaskinen!

När du arbetar med sopmaskinen fi nns de risk för att fastna genom att oavsiktligt slå på enheten.

- Se till att enheten inte slås på av misstag genom missbruk av maskinen. Koppla vid behov bort batteriets blåa anslutningskabel från batteriet. Se avsnitt „Dra ur batteriets anslutningskabel“ i kapitel 22.1 i denna manual.

Även om du vidtar alla serviceåtgärder och kontrollerar maskinen före bruk kan det hända att fel uppstår. En förteckning över tänkbara fel fi nns i nedanstående tabeller 1 och 2, se uppgifter om orsaker och åtgärder.

8.1 Feltabell del 1

Fel Orsak Åtgård
Maskinen går tungt eller oroligt	Maskinen är förorenad	Rengör sopmaskinen, se kapitel 21.3 i avsnittet „Rengör maskinen“
	Borstarna är blockerade	Ta bort blockering, se kapitel 21.1 i avsnittet „Åtgärda blockering“
	Borstenheterna är smutsiga	Rengör borstenheter, se kapitel 21.3 i avsnittet „Rengör maskinen“
	Höjdjusteringens inställning är för låg	Justera höjden, se kapitel 12.2 i avsnittet „Höjdjustering av borstplattorna“
	Borstplattornas kontakttryck är för högt
	Batteriets laddning är för låg. LED-display på sopmaskinen visar "röd"	Ladda batteriet, se kapitel 10.1 i avsnittet „Ladda batteriet“
	Borstplattorna roterar inte	Kontakta kundtjänst
	Finsopvalsen vrids inte
Enheten stängs av	Borstplattornas kontakttryck är för högt	Justera höjden, se kapitel 12.2 i avsnittet „Höjdjustering av borstplattorna“
	Borstarna är blockerade	Rengör sopmaskinen, se kapitel 21.3 i avsnittet „Rengör maskinen“
	Överbelastningsskydd aktivt	Ta bort blockering, se kapitel 15.1 i avsnittet „Överbelastningsskydd“
	Batteriets laddning är för låg. LED-display på sopmaskinen blinkar "rött". Enheten stängs av med elektronik	Ladda batteriet, se kapitel 10.1 i avsnittet „Ladda batteriet“
	Säkring F1 defekt	Kontrollera och byt ut säkring F1, se kapitel 17.4 i avsnittet „Ta bort och inspektera säkring F1“
Enheten kan inte aktiveras längre	Säkring F1 defekt	Kontrollera och byt ut säkring F1, se kapitel 17.4 i avsnittet „Ta bort och inspektera säkring F1“
	Dra ut batteriets anslutningskabel	Anslut batteriets anslutningskabel, se kapitel 8.1 i avsnittet „Anslut batterianslutningskabel“
	Ladda ur batteriet djupt Kontakta kundtjänst
Borstarna är sneda Felaktig lagring		Rikta upp borstarna, se kapitel 21.2 i avsnittet „Rikta upp borstarna“

8.2 Feltabell del 2

Fel Orsak Åtgärd
Dåligt rengöringsresultat	Sopskyffeln saknas, sitter löst eller är starkt sliten	Byt ut sopskyffeln
	Borstplattornas kontakttryck är för högt	Justera höjden, se kapitel 12.2 i avsnittet „Höjdjustering av borstplattorna“
	Slitaget på borstplattorna är mycket långtgånget
		Byt ut borstplattorna
	Sopbehållaren är full	Töm sopbehållare, se kapitel 16.2 i avsnittet „Tömma sopbehållaren“
	Felaktig användning av sopmaskinen baserat på informationen i kapitel 1.9 i avsnittet „Felaktig användning“	Använd lämplig rengöringsutrustning och rengöringsmedel

8.3 Felsökning av utlopp

FÖRSIKTIGHET

Risk för personskada på grund av oavsiktlig start av sopmaskinen!

Efter felanvändning av sopmaskinen fi nns de risk för att fastna genom att oavsiktligt slå på enheten.

- Innan du ansluter batteriet, se till att på / avomkopplaren på enheten är i läge "0".

1. Ställ in på/ av-knappen på enheten till position "0".
2. Koppla vid behov bort batteriets blåa anslutningskabel från batteriet.
3. Eliminera felet enligt feltabellen.
4. Anslut vid behov den blå batteriets anslutningsledning från batteriet.
5. Slå på sopmaskinen genom att vrida på / avknappen till läge "I". Kontrollera att enheten fungerar normalt igen.

8.4 Ta bort och inspektera säkring F1

För att skydda de elektriska komponenterna är soparen utrustad med en 15 ampere-säkring. Gör så här för att kontrollera och byta ut säkring F1:

FÖRSIKTIGHET

Risk för personskada eller olycka på grund av felaktig säkringsstyrka!

Om du använder en felaktig sakringsklassiti cering kan det leda till överbelastning av de elektriska komponenterna, vilket kan resultera i rök och eld när enheten stängs av, laddas eller används

- Byt endast säkringen mot en ny 15 ampere-säkring som är godkänd av tillverkaren.

FÖRSIKTIGHET

Risk för personskada på grund av oavsiktlig start av sopmaskinen!

När du arbetar med sopmaskinen fi nns de risk för att fastna genom att oavsiktligt slå på enheten.

- Se till att enheten inte slås på av misstag när säkringen kontrolleras och byts ut. Koppla bort batteriets blåa anslutningskabel från batteriet.

OBS

Att använda en säkring med högre eller lagre värde kan orsaka betydande skador på enheten.

För att undvika skador bör du bara byta en blåst säkring med en 15 ampere-säkring som är godkand av tillverkaren. Byt endast säkringen om orsaken till felet har rättats

Bild 18: Ta bort huven

1. Ställ in på/ av-knappen på enheten till position "0".

2. Flytta styret till det framåtvinklade läget, se avsnitt „Tömma sopbehållaren“ i kapitlet 16.2 i denna manual.

3. Koppla bort den blåa batteriledningen från batteriet, se avsnitt „Dra ur batteriets anslutningskabel“ i kapitel 22.1 i denna manual.
4. Häng försiktigt huven (1) i gångjärnen (2) med lätta handfl atsrörelser mot huven i pilens riktning.

1. Dra försiktigt omkopplarplattan (3) uppåt med styrstiften (4).
2. Lägg omkopplarplattan (3) med de anslutna kablarna åt sidan.

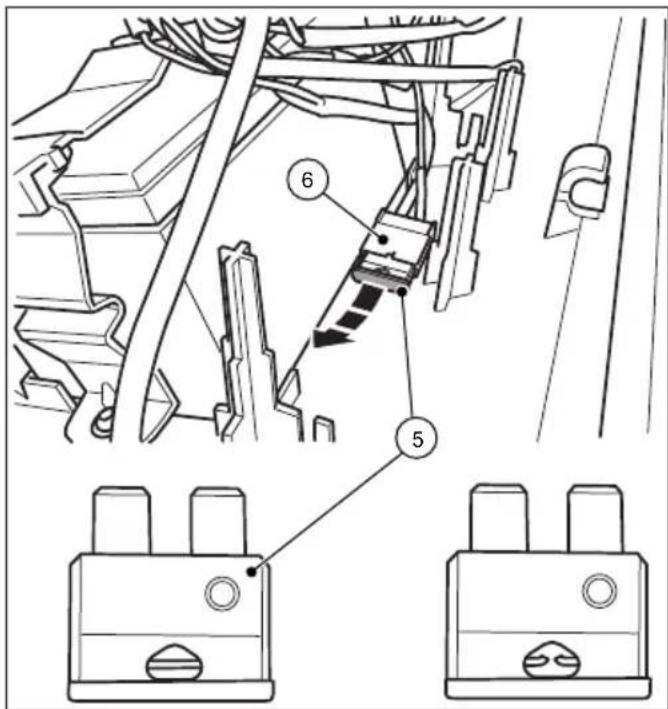

1. Dra säkring F1 (5) ur säkringshållaren (6).
2. Kontrollera och byt ut säkringen vid behov.
   » Bilden till höger visar en blåst säkring.
   » Använd endast en säkring med exakt 15 ampere.
   » Monteringen sker i omvänd ordning för borttagning.

Följande bör noteras:

1. Sätt huven ovanpå och fäst den sedan i gångjärnen genom att försiktigt trycka in den.
2. Sätt helt den blåa batterianslutningskabelpå batteriets plug-in fl ik.
3. Slå på sopmaskinen genom att vrida på / avknappen till läge "I".
4. Kontrollera att enheten fungerar normalt igen.

OBS

Om säkringen blåser igen omedelbart efter att sopmaskinen har slagits på måste kundtjänsten kontaktas.

9. Service och rengöring

WARNING

Risk för skärskador på grund av glasskärvor, metallbitar och andra vassa föremål!

När du tömmer sopbehållaren kan du skära dig på glasskärvor, metallbitar och andra föremål med vassa kanter.

- Använd alltid personlig skyddsutrustning enligt föreskrift!

FÖRSIKTIGHET

Hälsorisk på grund av det dammutveckling som sker när du sopar!

- Använd alltid personlig skyddsutrustning enligt föreskrift!

FÖRSIKTIGHET

Risk för personskador om skjutbygeln välter!

Om skjutbygeln välter kan lätta personskador uppstå, t.ex. klämskador på fi ngrar elle blödningar hos användaren eller andra personer.

- Greppa alltid utrustningen så att skjutbygeln inte kan välta när du bär den.

FÖRSIKTIGHET

Risker på grund av rengöringsmedel!

Rengöringsmedel kan innehålla hälsovådliga ingredienser och därigenom irritera luftvägarna och huden.

• Observera tillverkarens säkerhetsdatablad.
• Undvik spill och förångning.
• Ingen förtäring eller rökning är tillåten när du arbetar.
• Undvik kontakt med hud och ögon.

FÖRSIKTIGHET

Risk för personskada på grund av oavsiktlig start av sopmaskinen!

Vid underhåll och rengöring fi nns det risk fö att fastna genom att oavsiktligt slå på enheten.

• Under allt arbete måste apparaten stängas av och kopplas bort från elnätet.
• Utför inga arbeten medan motorn är igång
• På/av-knappen måste vara i läge "0"
• Se till att enheten inte slås på av misstag under underhållning- och rengöringsarbete. Koppla vid behov bort batteriets blåa anslutningskabel från batteriet. Se avsnitt „Dra ur batteriets anslutningskabel“ i kapitel 22.1 i denna manual.

OBS

Felaktigt underhåll kan leda till skador och förkorta soparens livslångd.

Följande avsnitt innehåller en beskrivning av de service- och rengöringsåtgärder som krävs för att maskinen ska fungera utan problem.

Intervallen för vissa av dessa åtgärder beror på hur ofta maskinen används eller på den belastning maskinen utsätts för. Om intervallet anges både i perioder som i arbetstimmar (Ah) gäller den situation som inträff ar först.

Om du har frågor om serviceåtgärder och -intervall ber vi dig ta kontakt med tillverkaren.

9.1 Serviceschema

Service-intervall	Serviceåtgärder
Innan du börjar	Kontrollera att maskinen fungerar som den ska och saknar skador. Ta ev. kontakt med kundtjänst
	Kontrollera att skjutbygeln sitter säkert i handtagsbeslagen
	Kontrollera att sopbehållaren sitter säkert och är i gott skick
	Kontrollera att inga trådar eller snören har lindats upp på borstplattorna eller finsopvalsen. Avlägsna ev. trådar eller snören.
	Kontrollera att varken borstplattorna eller finsopvalsen blockeras av fastsittande smådelar eller smuts
	Kontrollera om handtagen är smutsiga och rengör dem vid behov.
	Kontrollera att borstarna är justerade till rätt höjd
	Kontrollera inställningen av borstarnas tryck. Anpassa ev. borstarnas tryck till det underlag som ska sopas
	Kontrollera om på/av-knappen enkelt kan tryckas in i "0" -läget när som helst
	Kontrollera kontakten för laddaren på sopmaskinen för främmande föremål
	Kontrollera om batteriets laddningsnivå är tillräcklig för att det soparbetet ska utföras. Ladda batteriet om nödvändigt
Efter arbetet	Töm sopbehållaren
	Rengör maskinen
	Rengör dammfiltret
	Ladda batteriet
8 Ah Rengör borstenheterna
2 mänader Ladda batteriet

9.2 Rengör dammfiltret

1. Lyft ut sopbehållaren ur sopmaskinen, se avsnittet „Tömma sopbehållaren“ i kapitel 16.2 i denna bruksanvisning.

1. Dra de båda dammfiltren (1) uppåt ur skenorna (2).
2. Öppna plastkåpan (3) till dammfiltret på respektive sida och ta bort skumfiltret (4).
3. Piska ur skumfiltret (4) och rengör det med vatten.
4. När skumfiltret har torkat sätter du tillbaka det i plastkåpan.
5. Skjut in dammfiltret på skenorna.
6. Placera sopbehållaren i sopmaskinen.

9.3 Åtgärda blockering

• Avlägsna upplindade föremål (t.ex. snören, trådar, långa fiberämnen osv.) från borstar och axlar.
• Avlägsna material som fastnat (t.ex. stenar, kvistar, löv osv.)

9.4 Rikta upp borstarna

WARNING

Risk för eldsvåda vid felaktig hantering av blåsare eller vid användning av olämpliga blåsare!

När du riktar upp borstarna fi nns risk fö eldsvåda vid för stark uppvärmning.

• Använd inte öppen eld eller brännare som värmer upp borstarna!
• Använd inte varmluftsblåsare. Borstarna kan smälta om luften är för varm.

Du kan rikta upp sneda borstar genom att värma upp dem med hjälp av en varmluftsfl äkt (t.ex. en hårtork).

• Starta varmluftsfl äkten och rikta den mot de sneda borstarna.
  » Vid tillräcklig värmeutveckling riktar borstarna upp sig automatiskt.

9.5 Rengörmaskinen

• Använd inte fettlösningsmedel.
• Använd inga starka rengöringsmedel.
• Maskinen får inte rengöras med hjälp av en högtryckstvätt eller under rinnande vatten. Maskinen får inte sänkas ned i vatten och inte heller tvättas med vatten.
  • Skydda lagren mot fukt.

• Borstplattorna och fi nsopvalsen får inte rengöras med hjälp av tryckluft.
  » Den hårda luftstrålen kan skada borstarna.

• Rengör borstplattorna, fi nsopvalsen och drivenheterna med en väl fuktad trasa.

• Rengör alla plastkomponenter med en fuktig trasa.
  » Håll batteriet rent eftersom ett smutsigt batteri kan urladdas över tid på grund av läckström över polerna.
• Rengör dammfi Itren.

10. Ta maskinen ur drift / Lagring/förvaring

10.1 Montera ned skjutbygeln

FÖRSIKTIGHET

Risk för personskador om skjutbygeln välter!

Om skjutbygeln välter kan lätta personskador uppstå, t.ex. klämskador på fi ngrar elle blodningar hos användaren eller andra personer.

- Greppa alltid utrustningen så att skjutbygeln inte kan välta när du bär den.

» För utrymmesbesparande lagring och förvaring kan styret demonteras från enheten.

Bild 22: Demontering av styret

1. Placera de båda pilarna (2) på höljet på samma höjd som handtagsbeslagens (1) brygga.
2. Ställ dig mellan skjutbygelns stänger framför maskinen.
3. Greppa de båda handtagsbeslagen (1) med båda händer och tryck dem försiktigt uppåt.
4. Dra samtidigt ur handtagsbeslagen ur de båda fästena på maskinen.

Ta maskinen ur drift Lagring/förvaring

starmix 697

starmix

För att förhindra djup urladdning av batteriet måste den blåa batterianslutningskabeln kopplas bort under lagringsperioder från cirka 2 månader.

Dessutom, om nödvändigt, bör batteriet kopplas bort vid felsökning och borttagning av blockage. Skydd mot oavsiktlig start av sopmaskinen.

För lagringsperioder på cirka 6 månader måste batteriet först laddas helt för att upprätthålla batteriets prestanda. Information om laddning av batteriet finns i kapitel „10.1 Ladda batteriet“ i denna manual.

» Håll batteriet rent eftersom ett smutsigt batteri kan urladdas över tid på grund av läckström över polerna.

Bild 23: Öppna huven

1. Dra flikarna (1) något framåt vid den främre underkanten på huven (2).
2. Sväng huven (2) uppåt.

1. Koppla loss den blåa batterianslutningskabeln (3) från kontakten (4) på batteriet.
   » Se till att den blåa batterianslutningskabeln (3) inte påverkas av yttre påverkan, t.ex. rörelse av anordningen kan skapa en oönskad kontakt med införingsfliken (4) (se fig. 24, figur B).
   » Den röda batterianslutningskabeln (5) förblir ansluten.
2. Stäng huven (2) och lås den med flikarna (1).

10.3 Lagring/förvaring

OBS

Sopmaskinen kan skadas vid olämplig forvaring, t.ex. om utrustningen lagras i fuktig miljö.

» Notera informationen i kapitlet „22.1 Dra ur batteriets anslutningskabel“ i denna manual.
- Lagra endast maskinen i rengjort skick och tom sopbehållaren först.
» Information om hur du tömmer sopbehållaren fi nns i kapitel „16.2 Tömma sopbehållaren“ och om rengöring i kapitel „21.3 Rengör maskinen“ i denna bruksanvisning.

• Placera maskinen så att borstarna inte går av eller böjs.
• Se till att maskinen inklusive skjutbygeln inte kan välta eller komma på glid och på så sätt skadas.
• Förvara inte maskinen utomhus eller i fuktig miljö.

10.4 Källsortering

• Kassera sopmaskinen, laddaren och batteriet i enlighet med lokala bestämmelser.
• Kassera enheten och batteriet separat.

REACH är den europeiska kemikalieförordningen för registrering, utvärdering, godkännande och begränsning av kemikalier.

Information om överensstämmelse med REACHförordningen (EG) nr 1907/2006 kan hittas på www.starmix.de

12. EG-försäkran om överensstämmelse

Förklaring om överensstämmelse i den mening som avses i maskindirektivet 2006/42/EG, bilaga II 1A

Tillverkare:

Electrostar GmbH

Hans-Zinser-Str. 1-3

73061 Ebersbach/Fils

Tyskland

Auktoriserad representant för sammanställning av teknisk dokumentation:

Electrostar GmbH

Hans-Zinser-Str. 1-3

73061 Ebersbach/Fils

Tyskland

Produkt:

Handdriven, batteridriven sopmaskin starmix 697

Vi förklarar härmed att ovanstående produkt uppfyller alla relevanta bestämmelser i maskindirektivet 2006/42/EG. Ovanstående produkt uppfyller kraven i följande tillämpliga riktlinjer:

• EMC-direktiv 2014/30/EU

• RoHS 2011/65/EU

Följande harmoniserade standarder har tillämpats:

• EN ISO 12100:2010, Maskinsäkerhet - Allmänna principer för konstruktion, riskbedömning och riskminskning
• EN 60335-1:2012, Säkerhet för hushållsapparater och liknande elektriska apparater - Del 1: Allmänna krav

• EN 60335-2-72:2014, Säkerhet för hushållsapparater och liknande elektriska apparater - Del 2-72: Särskilda krav för golvbehandlingsmaskiner, med eller utan körning, för kommersiellt bruk

• N 55014-1:2006+A1:2009+A2:2011, Elektromagnetisk kompatibilitet - Krav på hushållsapparater, elverktyg och liknande elektriska apparater - Del 1: Emitterad interferens (CISPR 14-1:2005 + A1: 2008 + Cor. :2009 + A2:2011)

• EN 55014-2:1997+A1:2001+A2:2008, Elektromagnetisk kompatibilitet - Krav på hushållsapparater, elverktyg och liknande elektriska apparater - Del 2: Immunitet - Produktfamiljestandard (IEC/CISPR 14-2:1997 + A1:2001 +A2:2008)
• EN 62233:2008-04, Metod för mätning av elektromagnetiska fält för hushållsapparater och liknande elektriska apparater med avseende på säkerheten för personer i elektromagnetiska fält.
• EN IEC 63000: 2018-12, Teknisk dokumentation för bedömning av elektrisk och elektronisk utrustning avseende begränsning av farliga ämnen;

Ebersbach, 21/09/2020

Candu

frew

Carsten Gresser

Försäkringschef

starmix

starmix 697

Innholdsfortegnelse

1. Generelt....245

1.1 Adresse 245

5.3 Händtering av emballasjemateriale 253

5.3 Händtering av emballasjemateriale

Hvis feiemaskinen vipper när de tallerkenformede kostene settes i drift, vil det kunne oppstå skader som fölge av fall eller snubling.

1. Ta oppsamleren for oppfeiet materiale ut av feiemaskinen, se avsnitt „Kehrgutbehälter entleeren“ i kapittel 7.7 i denne betjeningsanvisningen.
