РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 697 Starmix

RU Руководство по эксплуатации 393

starmix

starmix 697

Inhaltsverzeichnis

1. Allgemeines 5

1.1 Adresse .... 5

1.2 Konventionen ....5

1. Общая информация 395

1.1 Адрес 395

1.2 Типографские обозначения....395

1.3 Знаки и обозначения....395

1.4 Ограниченная ответственность....395

1.5 Гарантийные обязательства 395

1.6 Авторское право....396

1.7 Целевая аудитория ....396

1. Безопасность 396

2.1 Надлежащая эксплуатация 396

2.2 Ненадлежащая эксплуатация....396

2.3 Ответственность пользователя....396

2.4 Общие указания по технике безопасности 397

2.5 Общие указания по технике безопасности в отношении аккумулятора, зарядного гнезда и зарядного устройства....397

2.6 Предупреждения об опасности, нанесенные на устройство 399

2.7 Средства индивидуальной защиты....399

1. Технические характеристики....400

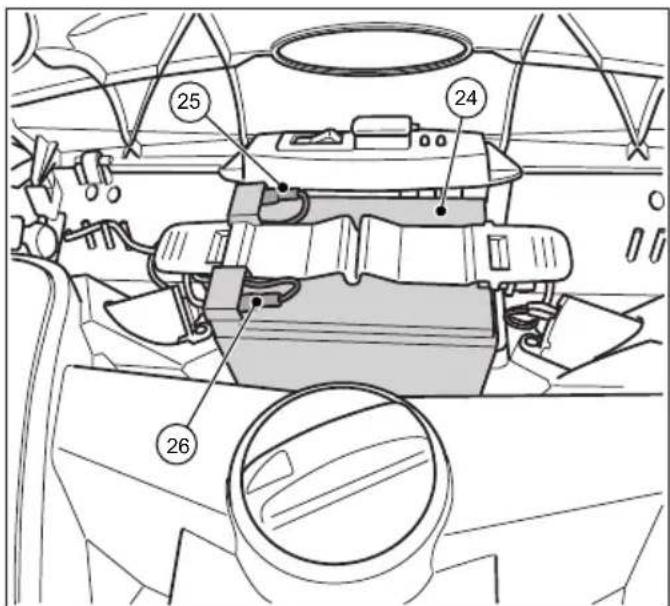

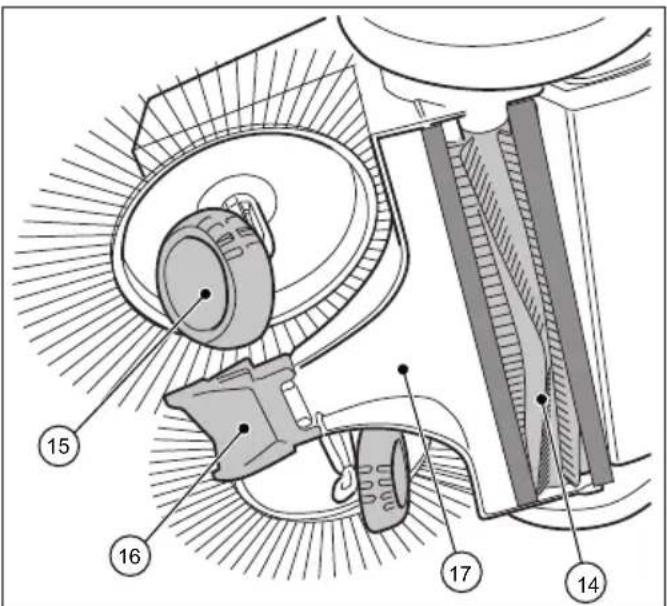

2. Строение и работа.... 401

3. Транспортировка/перевозка....403

5.1 Доставка....403

5.2 Объем поставки....403

5.3 Обращение с упаковочным материалом....403

5.4 Хранение подметального устройства....403

5.5 Перенос устройства 404

5.6 Перевозка устройства в транспортном средстве....404

1. Ввод в эксплуатацию....405

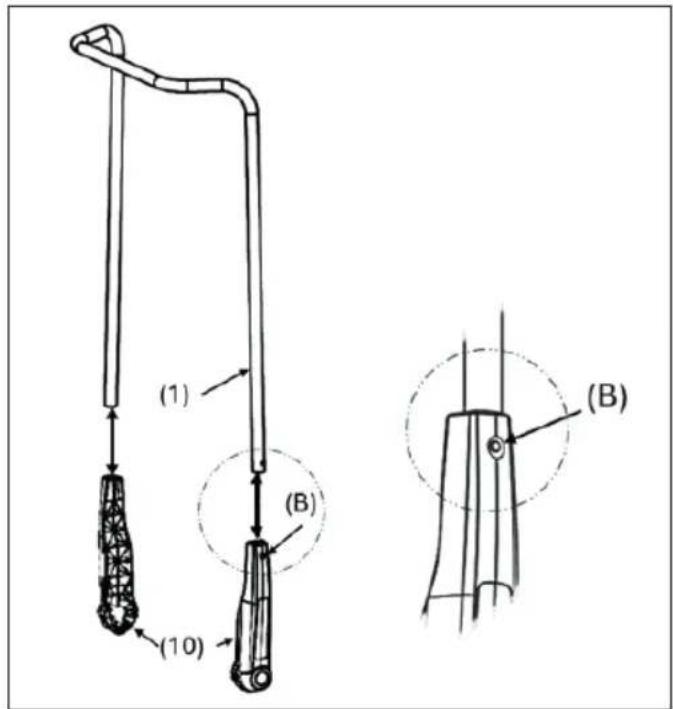

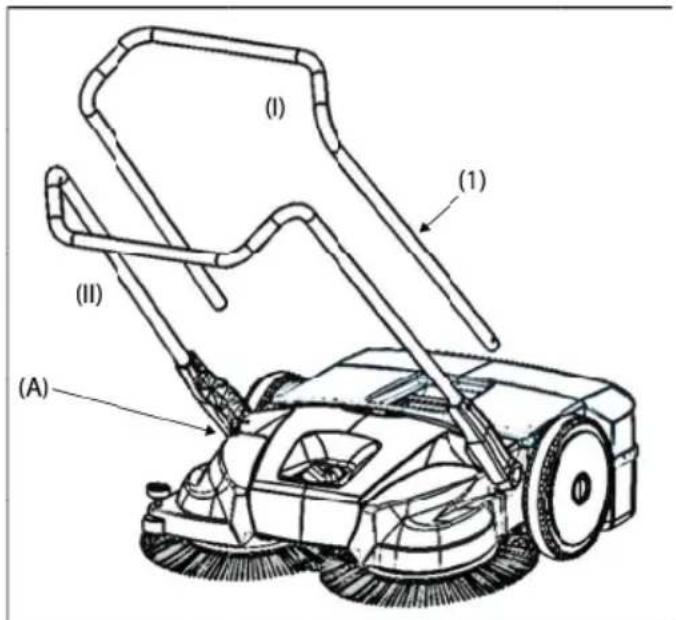

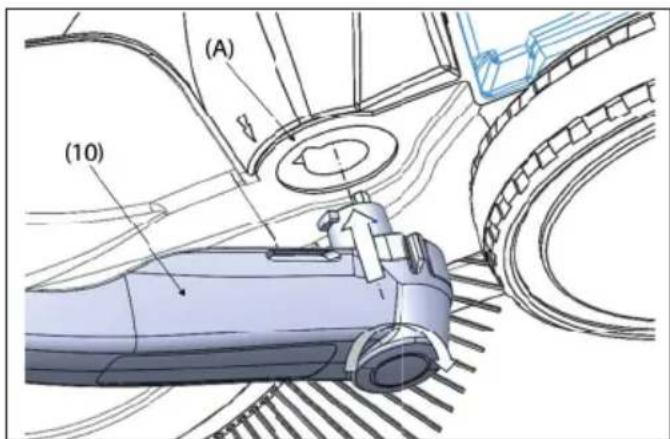

6.1 Монтаж дугообразной ручки ....405

6.2 Подключение соединительного кабеля аккумулятора 405

6.3 Зарядка аккумулятора 406

1. Управление 407

7.1 Перед началом работы....407

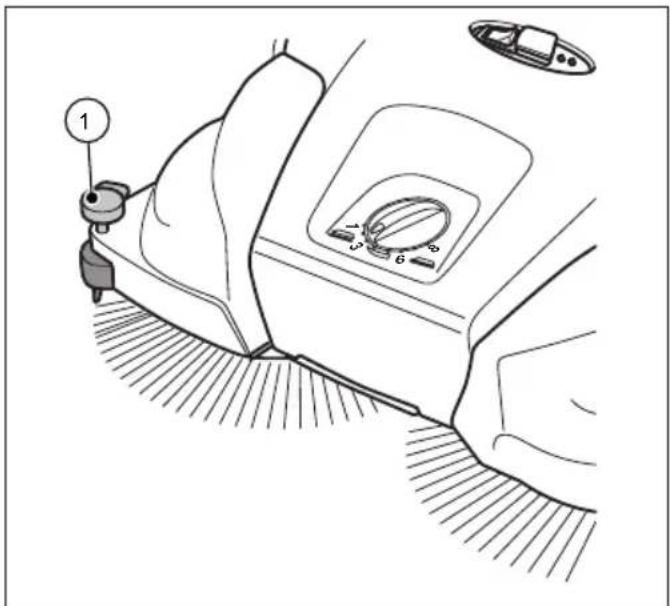

7.2 Регулировка высоты конических щеток 408

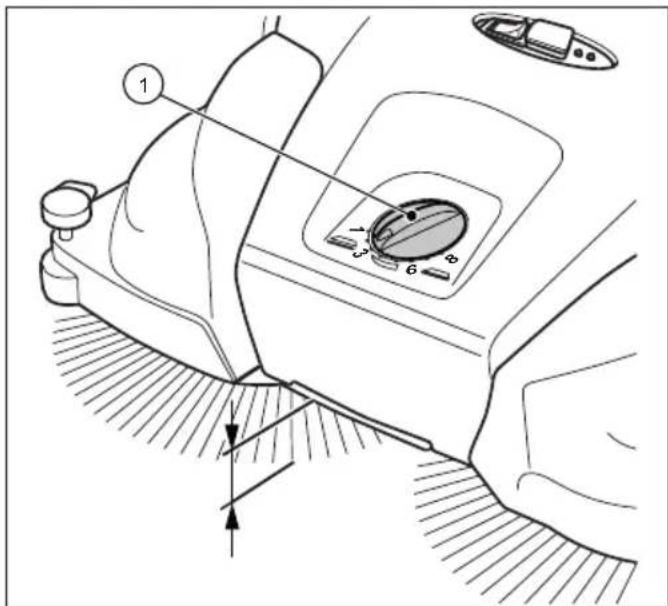

7.3 Регулировка прижима....409

7.4 Работа от аккумулятора и светодиодный индикатор....409

7.5 Защита от перегрузки....410

7.6 Ручной режим....411

7.7 Опорожнение бункера 411

1. Устранение неисправностей....412

8.1 Таблица неисправностей, часть 1 ....413

8.2 Таблица неисправностей, часть 2....414

8.3 Процесс устранения неисправности ....415

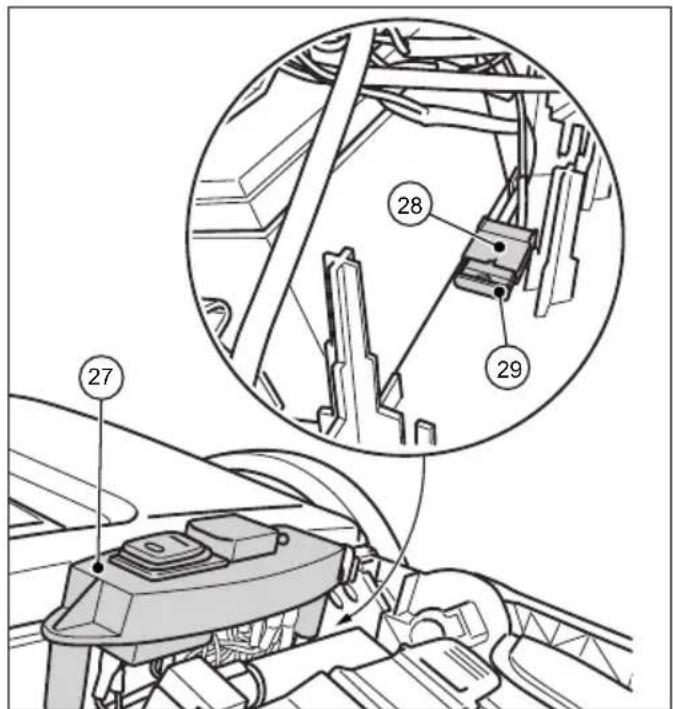

8.4 Снимите и проверьте предохранитель F1 415

1. Обслуживание и очистка....417

9.1 План технического обслуживания....418

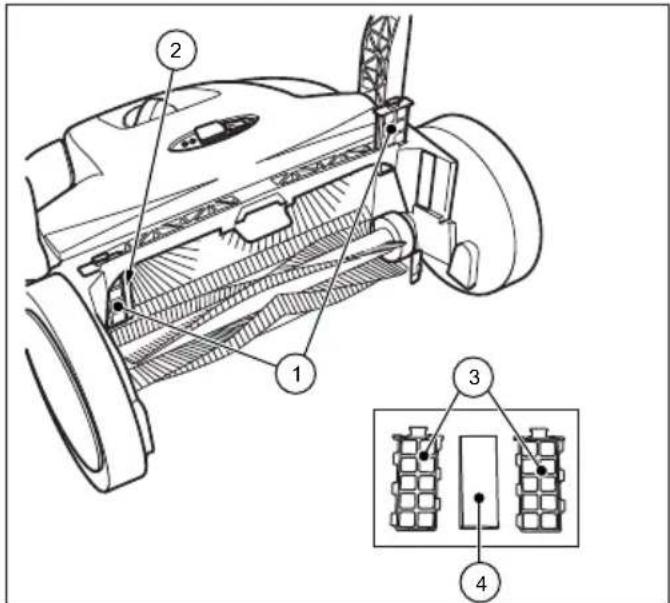

9.2 Очистите пылевой фильтр 418

9.3 Снятие блокировки .... 418
9.4 Выпрямление щетины....419
9.5 Очистка устройства....419
10. Вывод из эксплуатации Хранение/складское хранение .... 419
10.1 Снимите дугообразную ручку 419

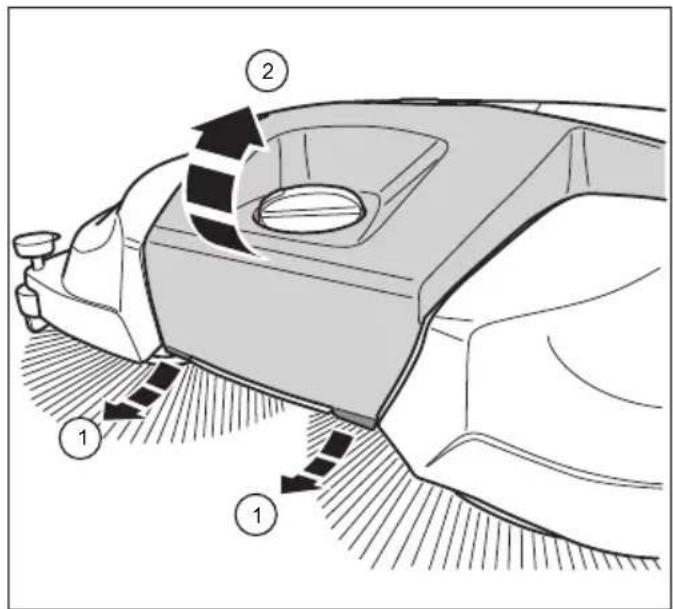

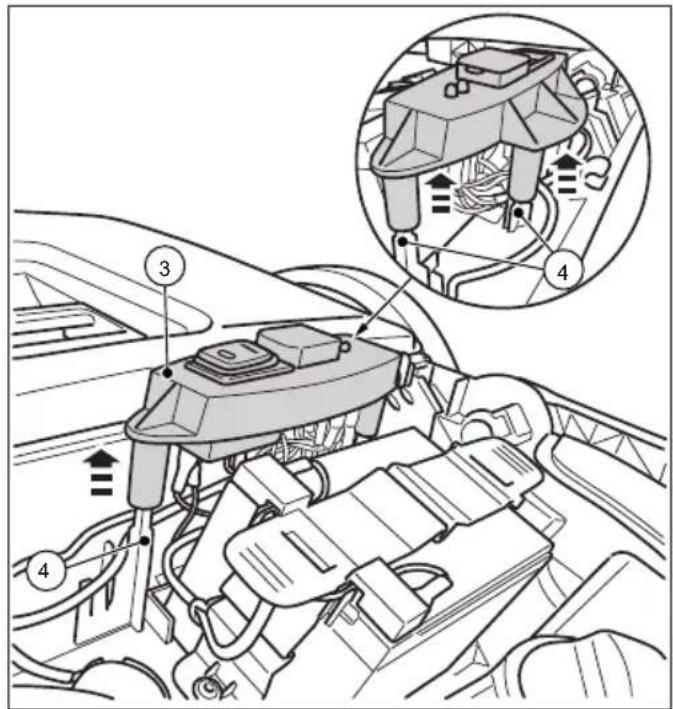

10.2 Отсоединение соединительного кабеля аккумулятора 420
10.3 Хранение/складское хранение .... 421
10.4 Утилизация 421
11. REACH....422
12. Декларация о соответствии требованиям ЕС......422

1. Общая информация

Настоящее руководство по эксплуатации является частью подметального устройства starmix 697 (год выпуска: с 2025) и применимо только к упомянутым устройствам.

Руководство по эксплуатации передает важные указания по безопасному и эффективному обращению с устройством.

Условием для обеспечения безопасной эксплуатации устройства является соблюдение любых указанных инструкций по технике безопасности и операционных инструкций.

• Внимательно ознакомьтесь с руководством по эксплуатации перед началом использования устройства.
• Ознакомьтесь с указаниями по технике безопасности!
• В течение всего срока службы устройства храните руководство по эксплуатации в надежном и доступном месте.
  • В случае смены владельца или пользователя устройства, следует передать им данное руководство по эксплуатации.

1.1 Адрес

Electrostar GmbH

Ганс-Цинзер-Штрассе, 1-3

73061 Эберсбах / Фильс

Германия

Тел.: [phone]

Факс: [phone]

[e-mail]

www.starmix.de

1.2 Типографские обозначения

Для оптимальной работы с руководством по эксплуатации следует соблюдать следующие пояснения к типографским обозначениям.

Перечисление

- Представленные таким образом тексты являются пунктами перечисления.

Последовательность рабочих шагов

1. 1-ый шаг последовательности действий
2. 2-ой шаг последовательности действий
3. 3-ий шаг последовательности действий Следует соблюдать порядок рабочих шагов.

Рекомендация

»Рекомендации и указания (не поломка устройства) представлены таким образом.

1.3 Знаки и обозначения

Следует соблюдать все предупредительные указания и указания по технике безопасности! При работе всегда действуйте осторожно, чтобы избежать несчастных случаев, травм и материального ущерба!

Структура указаний по технике безопасности

СИГНАЛЬНОЕ СЛОВО

Вид и источник опасности

Возможные последствия

- Меры, принятые для предотвращения опасности

Степень опасности

Степень опасности Вероятность возникновения			Последствия несоблюдения указания
[278T]	ОПАСНО	Непосредственно	Смерть, тяжелая степень тяжести травм
[6652]	ПРЕДУПРЕЖДЕНИЕ	Вероятно	Смерть, тяжелая степень тяжести травм
[4НУХ]	ОСТОРОЖНО	Вероятно	Легкая степень тяжести травм
	УКАЗАНИЕ	Вероятно	Материальный ущерб

1.4 Ограниченная ответственность

Electrostar GmbH не несет ответственности за ущерб или косвенный ущерб, вызванный следующими причинами:

• несоблюдение руководства по эксплуатации;
• применение несогласованных запасных частей / неправильных запасных частей / запасных частей, не соответствующих спецификации производителя;
• внесение несанкционированных изменений, модификации устройства.

1.5 Гарантийные обязательства

Применяются правила, описанные в Общих положениях и условиях Electrostar GmbH.

RU

1.6 Авторское право

Руководство по эксплуатации защищено авторским правом Electrostar GmbH.

Руководство по эксплуатации содержит предписания, чертежи и фрагменты чертежей технического характера, которые не разрешается тиражировать ни полностью, ни частично, распространять или неправомерно использовать в целях конкуренции, либо информировать о них посторонних лиц.

Electrostar GmbH оставляет за собой право разрешать использование публикаций или передачу копий или информации из данного руководства по эксплуатации третьим лицам.

При нарушении таких условий производитель имеет право предъявлять претензии на возмещение ущерба. Компания «Electrostar ГмбХ» также оставляет за собой право на предъявление других претензий.

1.7 Целевая аудитория

Данное руководство по эксплуатации направлено на пользователей этим подметальным устройством.

2. Безопасность

Во избежание неисправностей в работе, убытков и нанесения вреда здоровью людям соблюдайте следующие указания!

2.1 Надлежащая эксплуатация

Подметальные устройства starmix 697 предназначены только для удаления дорожной грязи, например листвы, травы, гравия, песка и подобных загрязнений, с плоских и твердых поверхностей.

Устройство подходит для коммерческого использования, например в гостиницах, школах, больницах, офисах и на фабриках.

2.2 Ненадлежащая эксплуатация

Любое использование, кроме описанного в разделе „Надлежащая эксплуатация“ считается ненадлежащим. Ответственность за ущерб, возникающий в результате использования не по назначению, несет исключительно пользователь устройства.

Подметальное устройство не разрешается использовать для уборки опасных для здоровья, легковоспламеняющихся и тлеющих веществ (сигареты и спички), а также для уборки жидкости, взрывчатой или опасной пыли (Ex), кислот или растворителей.

Подметальное устройство также нельзя использовать для уборки воды, бетона, раствора, цемента и пыли, содержащей гипс.

Влажный мусор, такой как снег, стойловый навоз, коровий навоз, и вязкие материалы, такие как фекалии, запрещается подметать подметальным устройством.

Подметальное устройство не разрешается использовать на взрывоопасных участках или в виде транспортного средства.

2.3 Ответственность пользователя

Пользователь — это любое физическое или юридическое лицо, которое использует подметальное устройство, передает его третьему лицу в пользование и во время использования устройства несет ответственность за безопасность пользователя или третьего лица.

• Присматривайте за детьми, которые находятся на рабочем участке, чтобы убедиться, что они не станут играть с устройством.
• Несовершеннолетним не разрешается работать с данным устройством. Исключением являются подростки старше 16 лет, которых можно подготовить и проконтролировать.

starmix

starmix 697

• Люди, физиологическая реактивность которых находится под воздействием, например, наркотических веществ, алкоголя или медикаментов, не допускаются к выполнению какой-либо работы с данным устройством.
• Люди, которые по их состоянию здоровья не могут прилагать старание, не допускаются к выполнению каких-либо работ с данным устройством.
• Замените наклеенные на подметальном устройстве этикетки, которые стали неразборчивы.

2.4 Общие указания по технике безопасности

• Не допускайте детей к упаковочному материалу. Существует опасность удушья!
• Не носите неприкрытые, длинные волосы, галстук, широкую одежду или украшения, включая кольца.
• При обращении с подметальным устройством помните, что существует риск травмы в результате захвата и затягивания в устройство одежды и частей тела.

2.5 Общие указания по технике безопасности в отношении аккумулятора, зарядного гнезда и зарядного устройства

ОПАСНО!

Существует опасность для жизни из-за риска поражения электрическим током

Неправильное обращение с зарядным устройством может привести к смерти от поражения электрическим током.

• Никогда не используйте неисправное или поврежденное зарядное устройство
• Никогда не открывайте и не разбирайте зарядное устройство.
• Регулярно проверяйте соединительный кабель зарядного устройства на предмет повреждений. Если соединительный кабель поврежден, немедленно выньте вилку из розетки.

ОПАСНО!

Существует опасность для жизни из-за риска взрыва

Зарядное устройство и подметальное устройство могут образовывать искры, которые могут воспламенить пыль или пары. Например, искры могут появиться при нажатии выключателя

- Никогда не используйте зарядное устройство или подметальное устройство во взрывоопасной среде, то есть в среде с легковоспламеняющимися жидкостями (парами), газами или пылью (ЕХ).

ПРЕДУПРЕЖДЕНИЕ

Существует опасность травмы или несчастного случая при обращении с аккумулятором

Неправильное обращение с аккумулятором может привести к различным опасным ситуациям. Необходимо соблюдать следующие правила

• Берегите аккумулятор от воздействия прямых солнечных лучей, тепла, открытого огня и искр.
• Не курите в непосредственной близости от аккумулятора
• Никогда не подвергайте аккумулятор воздействию микроволн или высокого давления.
• Не заряжайте аккумулятор при температуре ниже 0 °C.
• Никогда не бросайте аккумулятор в огонь
• Никогда не заряжайте и не используйте неисправный, поврежденный или деформированный аккумулятор.
• Никогда не открывайте, не повреждайте и не роняйте аккумулятор.
• Храните аккумулятор в недоступном для детей месте.

ПРЕДУПРЕЖДЕНИЕ

Существует опасность травмы или несчастного случая из-за утечки жидкости из аккумулятора!

Утечка электролита из аккумулятора может вызвать раздражение кожи, ожоги и химические ожоги.

• При случайном контакте промыть пораженные части тела большим количеством воды с мылом.
• Если жидкость попала в глаза, не трите их, а промойте глаза большим количеством воды в течение как минимум 15 минут. Дополнительно обратитесь за медицинской помощью
• Обязательно аккуратно обращайтесь с аккумулятором.

ПРЕДУПРЕЖДЕНИЕ

Существует опасность травмы или несчастного случая при обращении с зарядным устройством!

Неправильное обращение с зарядным устройством может привести к различным опасным ситуациям. Необходимо соблюдать следующие правила

• Подключайте электропитание только к правильно установленной розетке.
• После использования зарядного устройства выньте вилку кабеля из розетки
• Существует опасность пожара! Не работайте на легковоспламеняющихся поверхностях (например, бумаге, текстиле) или в легковоспламеняющейся среде.
• В случае возникновения дыма или возгорания в зарядном устройстве немедленно выньте вилку кабеля из розетки
• Не накрывайте зарядное устройство, чтобы оно могло беспрепятственно остывать.
• Прокладывайте и маркируйте соединительные кабели так, чтобы не повредить их и не подвергать опасности людей - исключите опасность спотыкания!

УКАЗАНИЕ

Неправильное обращение и ненадлежащее использование аккумулятора, зарядного устройства и зарядного гнезда может привести к повреждению имущества или оборудования. Необходимо соблюдать следующие правила

• Используйте аккумулятор только с подметальным устройством и зарядным устройством производителя
• Только для зарядки аккумуляторов, геометрически совпадающих с параметрами, указанными в главе „3. Технические характеристики“
• Подключайте зарядное устройств только к сетевому напряжению и частоте, указанным на заводской табличке.
• Не вынимайте вилку кабеля из розетки, потянув за соединительный кабель. всегда тяните за вилку
• Поручите квалифицированному электрику отремонтировать поврежденный соединительный кабель

УКАЗАНИЕ

• Используйте и храните зарядное устройство только в закрытых и сухих помещениях. Берегите зарядное устройство от дождя и влаги
• Используйте зарядное устройство и аккумулятор только в указанных диапазонах температур согласно параметрам в главе „3. Технические характеристики“
• Никогда не подключайте (не замыкайте накоротко) контакты зарядного устройства к металлическим предметам (например гвоздям, монетам, украшениям). Зарядное устройство может быть повреждено коротким замыканием.
• Никогда не подключайте (не замыкайте накоротко) полюса аккумулятора или контакты зарядного гнезда к металлическим предметам (например, гвоздям, монетам украшениям). Аккумулятор или электроника подметального устройства могут быть повреждены в результате короткого замыкания.
• Не используйте металлические транспортные контейнеры для аккумулятора.
  • Берегите аккумулятор от дождя и влаги
• Во избежание глубокой разрядки аккумулятора синий соединительный кабель аккумулятора должен быть отключен на период хранения около 2 месяцев или более без подзарядки аккумулятора Информацию о хранении и складском хранении, а также об отсоединении аккумулятора можно найти в главе „Хранение/складское хранение“ и главе„22.1 Отсоединение соединительного кабеля аккумулятора“ данного руководства пс эксплуатации.
• В случае если планируется складское хранение в течение 6 месяцев и более, аккумулятор необходимо заранее полностью зарядить, чтобы сохранить его работоспособность. Информацию о зарядке аккумулятора можно найти в главе „10.1 Зарядка аккумулятора“ данного руководства по эксплуатации

2.6 Предупреждения об опасности, нанесенные на устройство

На подметальном устройстве или на заводской табличке нанесены следующие пиктограммы:

ОСТОРОЖНО

Во время работы обратите внимание на соблюдение указаний по технике безопасности, которые описаны в руководстве по эксплуатации.

Руководство по эксплуатации

Внимательно ознакомьтесь с руководством по эксплуатации перед началом использования устройства.

Опасность захвата и затягивания в устройство

При работе в процессе эксплуатации, поиска и устранения неисправностей, технического обслуживания и очистки устройства существует опасность затягивания и причинения травм вращающимися частями. Обратите внимание на инструкции по технике безопасности, описанные в руководстве по эксплуатации.

Зарядное устройство и акку- мулятор

Для зарядки аккумулятора используйте только зарядное устройство, поставляемое с подметальным устройством и одобренное производителем.

2.7 Средства индивидуальной защиты

Во время работы требуется носить средства индивидуальной защиты, чтобы свести к минимуму угрозы для здоровья. Поэтому:

• перед началом проведения любых работ надевайте соответствующие указанные средства защиты и носите их во время выполнения работ.

Прочная обувь

Носите прочную обувь на рифленой, противоскользящей подошве.

Прочные защитные перчатки

Носите прочные защитные перчатки.

Противопылевой респиратор

Носите противопылевой респиратор.

3. Технические характеристики

Основные данные подметального устройства starmix 697

Технические характеристики	697
Ширина подметания в миллиметрах [мм]	970
Производительность подметания в квадратных метрах в час [ м^2/ч ]	4100
Емкость бункера для мусора в литрах [л]	40
Вес в килограммах [кг] 22
Время работы при полном заряде аккумулятора* ок. мин.	90
Макс. рабочая температура От -10	°C до 40 °C

Информация о шуме и вибрации(измерено согласно EN 60335-2-72)	измерено согласно EN 60745-2-6
	697
Уровень звукового давления L_p (EN 60335-2-72)* 64 дБ (А)
Уровень звуковой мощности L_w (EN 60335-2-72)* 80 дБ (А)
Возможная погрешность указанных уровней звука(2006/42/EC)	2,5 дБ (А)

*Определено в рабочем состоянии с номинальной максимальной частотой вращения при температуре окружающей среды 20 °C / в зависимости от напольного покрытия.

Информация о вибрации (измерена в соответствии с EN 60335-2-72)	697
Ручка слева, a_h	<2,5 м/с ^2
Ручка справа, a_h
Возможная погрешность (K) (RL 2006/42/EG) 2,0 м/с ^2

Аккумулятор 697
Напряжение [В] 12
Мощность [Ач] 14
Вес в килограммах [кг]	3,8
Максимальный температурный диапазон
Эксплуатация от -10	°C до 50 °C
Зарядка от 0	°C до 40 °C
Хранение от -10	°C до 40 °C

Зарядное устройство 697
Входное напряжение 230 В переменного тока / 50 Гц
Выходное напряжение [В] 12
Напряжение в конце заряда [В]	13,8
Зарядный ток [МА] 3 000
Вес в граммах [Г]	350
Максимальный температурный диапазон
Эксплуатация от 0	°C до 25 °C
Хранение	от -25 °C до 70 °C

4. Строение и работа

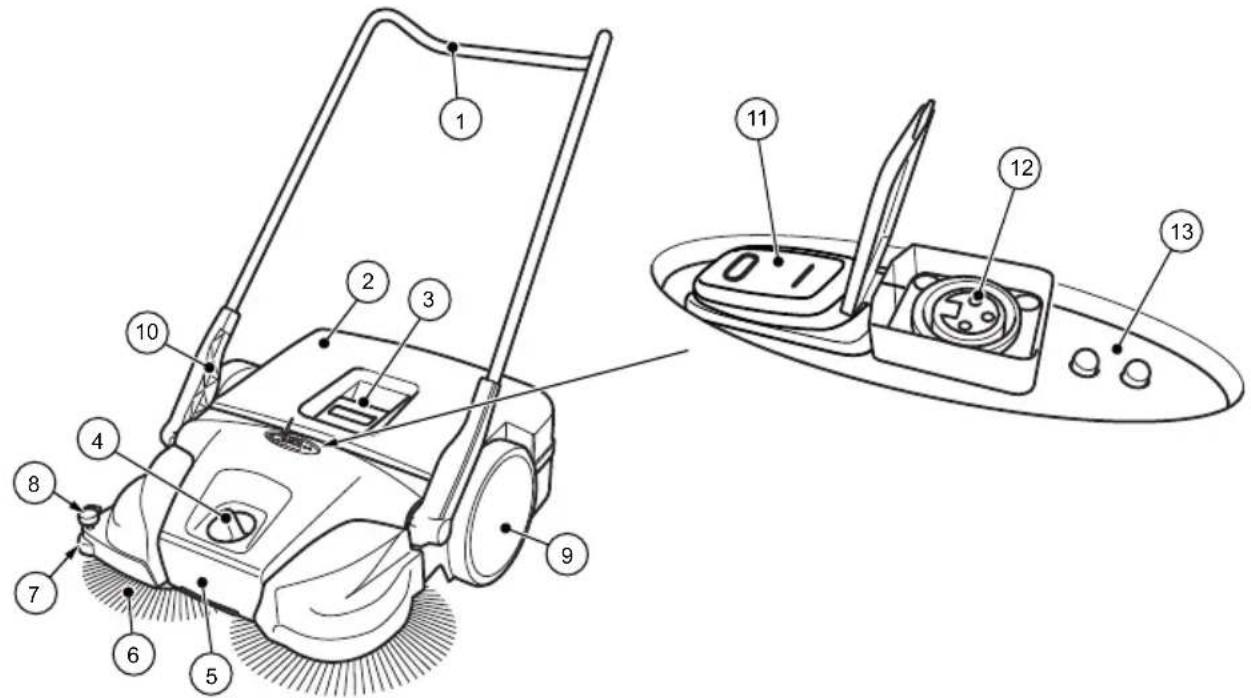

Рис. 1: Обзор компонентов 1

Поз. No Компонент
1Дугообразная ручка
2Бункер
3 Ручка бункера
4Регулировка высоты конических щеток
5 Ручка корпуса
6Коническая щетка
7Боковой направляющий ролик
8Прижим
9Рабочее колесо
10Зажим
11Выключатель
12Зарядное гнездо
13 Светодиодный индикатор

Устройство переключается в режим работы от аккумулятора нажатием выключателя (11) и перемещается вперед с помощью дугообразной ручки (1). Две конические щетки (6) используют язычок (16) для перемещения мусора в направлении бункера для мусора (2).

Цилиндрическая щетка для мелкого смёта (14) перемещает оставшийся мусор в бункер для мусора (2). Питание обеспечивается аккумулятором (24), установленным в устройстве, который должен иметь достаточный заряд для оптимальной работы устройства.

»Информацию о зарядке аккумулятора можно найти в главе „10.1 Зарядка аккумулятора“ данного руководства по эксплуатации.

Во время работы от аккумулятора текущее рабочее состояние подметального устройства отображается на светодиодном индикаторе (13).

»Информацию о работе от аккумулятора и о светодиодном индикаторе можно найти в главе „14.1 Работа от аккумулятора и светодиодный индикатор“ данного руководства по эксплуатации.

Кроме того, устройство также можно временно использовать без электрического питания, даже если аккумулятор имеет низкий уровень заряда.

»Информацию о ручном управлении можно найти в главе „16.1 Ручной режим“ данного руководства по эксплуатации.

Рис. 2: Обзор компонентов 2

23 20 21 22

Рис. 4: Обзор компонентов 4

Поз. No Компонент

14Цилиндрическая щетка для мелкого смёта

15 Наклонное колесо

16Язычок

17Пластина

Рис. 3: Обзор компонентов 3

Поз. No Компонент

20Корпус муфты

21Зубчатая втулка

22Косозубое зацепление наклонного колеса

23 Защитный кожух

Рис. 5: Обзор компонентов 5

Поз. № Компонент

18Пылевой фильтр

193аводская табличка

Поз. No Компонент

24Аккумулятор

25 Соединительный кабель аккумулятора(красный +)

26Соединительный кабель аккумулятора (синий -)

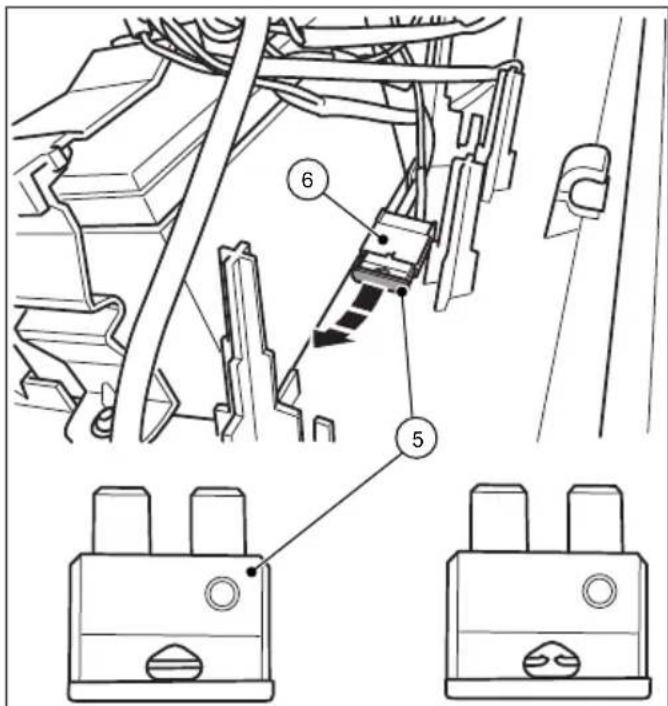

Рис. 6: Обзор компонентов 6

Поз. № Компонент

27Пластина переключателя

28Держатель плавкого предохранителя

29Предохранитель F1

»На рисунке показаны компоненты с открытым или снятым кожухом.

5. Транспортировка/перевозка

5.1 Доставка

УКАЗАНИЕ

При доставке необходимо получить от водителя подтверждение о видимых повреждениях наружной упаковки. Если повреждения, нанесенные при транспортировке устройства, были замечены только при распаковке, следует письменно уведомить об этом службу доставки посылок в течение 24 часов с момента доставки устройства, чтобы сделать ее ответственной за причиненный ущерб

5.2 Объем поставки

• Устройство
  • Дугообразная ручка
  • Два зажима (предварительно собранные)
• Зарядное устройство с вилкой питания
  • Руководство по эксплуатации

5.3 Обращение с упаковочным материалом

• Всегда утилизируйте упаковочный материал в соответствии с требованиями охраны окружающей среды.
• Соблюдайте местные и действующие предписания регионального законодательства.

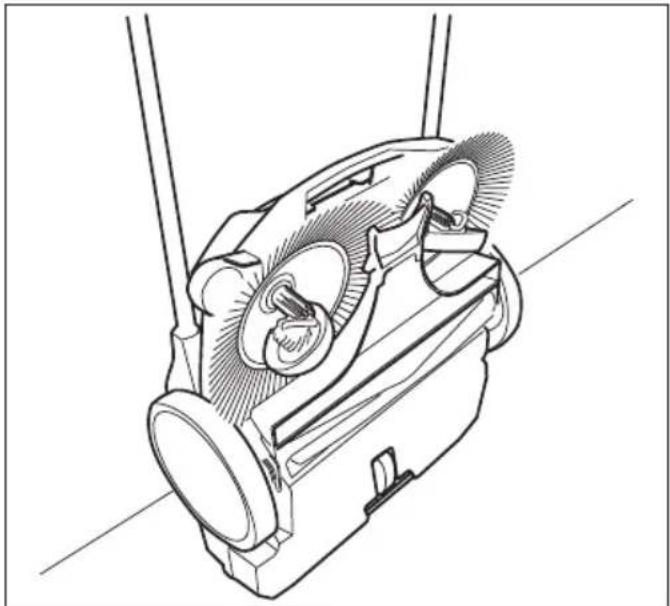

5.4 Хранение подметального устройства

УКАЗАНИЕ

Неправильное хранение, например хранение устройства во влажной среде, подключенный кабель аккумулятора или недостаточно заряженный аккумулятор могут повредить подметальное устройство Информацию о хранении и складском хранении устройства можно найти в главе „10. Вывод из эксплуатации Хранение/складское хранение“.

»Дугообразная ручка может быть снята с устройства для экономии места при хранении. Информацию о демонтаже ручки можно найти в главе „21.4 Снимите дугообразную ручку“ данного руководства по эксплуатации.

RU

5.5 Перенос устройства

ОСТОРОЖНО

Существует опасность травмы из-за падения дугообразной ручки!

Из-за падения дугообразной ручки пользователям или другим лицам могут быть нанесены легкие повреждения, как то: защемление пальцев или гематомы

- При переносе устройства держите его так, чтобы дугообразная ручка не упала.

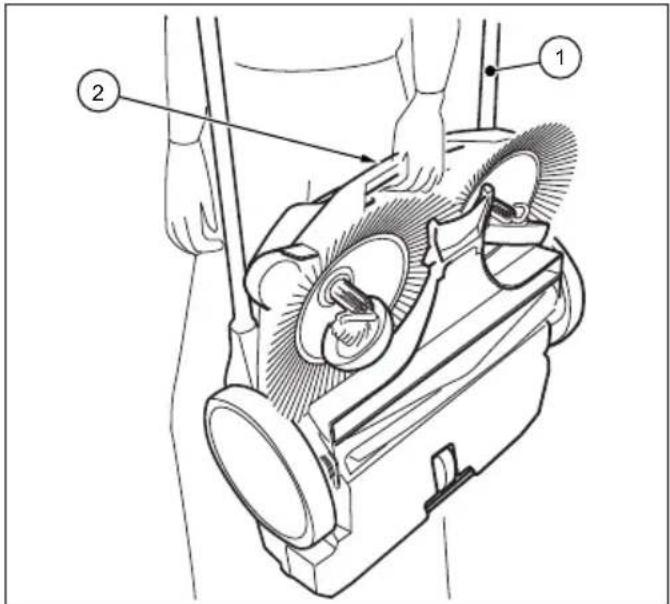

Рис. 7: Перенос устройства

1. Откиньте дугообразную ручку (1) вперед, в горизонтальное положение.
2. Возьмитесь за ручку корпуса (2).
3. Переносите устройство так, чтобы конические щетки отходили от корпуса в стороны.

5.6 Перевозка устройства в транспортном средстве

ОСТОРОЖНО

Существует опасность из-за неправильной транспортировки подметального устройства!

Смещающее, опрокинутое устройство или устройство, которое бросает из стороны в сторону, может травмировать водителя или других лиц.

- При помощи крепежного ремня защитите устройство от смещения, и чтобы его не бросало из стороны в сторону.

1. Ставьте устройство в транспортное средство на подходящее для него место.
2. Прикрепите устройство крепежным ремнем.
   »Дугообразная ручка может быть снята с устройства для экономии места в транспортных средствах во время транспортировки. Информацию о демонтаже дугообразной ручки можно найти в главе „21.4 Снимите дугообразную ручку“ данного руководства по эксплуатации.

УКАЗАНИЕ

• Неправильная транспортировка ведет к повреждению подметального устройства
• Для защиты аккумулятора не оставляйте подметальное устройство в нагретом автомобиле.
• Убедитесь, что устройство защищенс от случайного включения во время транспортировки. При необходимости отсоедините синий соединительный кабель аккумулятора от аккумулятора. Информацию об отключении аккумулятора можно найти в главе „22.1 Отсоединение соединительного кабеля аккумулятора“ данного руководства пс эксплуатации.

6. Ввод в эксплуатацию

6.1 Монтаж дугообразной ручки

ОСТОРОЖНО

Существует опасность травмы из-за падения дугообразной ручки!

Из-за падения дугообразной ручки пользователям или другим лицам могут быть нанесены легкие повреждения, как то: защемление пальцев или гематомы

- При переносе устройства держите его так, чтобы дугообразная ручка не упала.

В объем поставки входят два зажима (10) и дугообразная ручка (1) в виде отдельных частей.

1. Нажмите стопорную пружину (В) на боковой стороне нажимной планки (1) внутрь.

2. Наденьте штуцер рукоятки (10) на толкающую штангу, пока он не зафиксируется.
   »Убедитесь, что отверстие на боковой стороне фитинга ручки совпадает со стопорной пружиной в толкателе.

3. Аналогичным образом выполните вторую сторону перекладины

Уровень установки (I) и (II) дугообразной ручки (1) можно подогнать под рост пользователя.

»(I): низкая установка
»(II): высокая установка (предпочтительная позиция)

Рис. 8: Монтаж зажимов

1. Расположитесь между нажимной планкой (1) перед прибором.
2. Поместите одну из двух ручек-фитингов с защелкой (10) в паз на раме (A), чтобы она могла защелкнуться

1. Переместите фитинг ручки (10) с другой стороны в это положение.

(A) (10)

1. Теперь фитинги ручки можно с небольшим усилием вставить в держатели на приборе (A) и переместить ручку (1) в нужное положение для толкания прибора.

6.2 Подключение соединительного кабеля аккумулятора

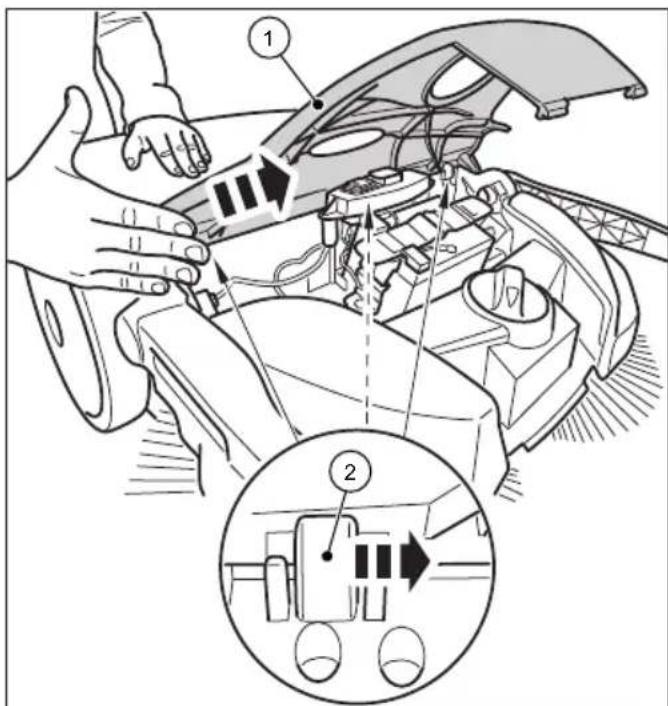

Рис. 9: Открытие кожуха

⚠️ ОСТОРОЖНО

Существует опасность травмы из-за случайного включения подметального устройства

При подключении соединительного кабеля аккумулятора существует опасность затягивания из-за случайного включения подметального устройства

- Перед подключением аккумулятора убедитесь, что выключатель на устройстве находится в положении «0»

»При поставке или складском хранении более 2 месяцев во избежание саморазряда аккумулятора синий соединительный кабель аккумулятора отсоединяется от зажима аккумулятора.

1. Слегка потяните язычки (1) на переднем нижнем крае кожуха (2) вперед.
2. Поднимите кожух (2) вверх.

A 3 4 5

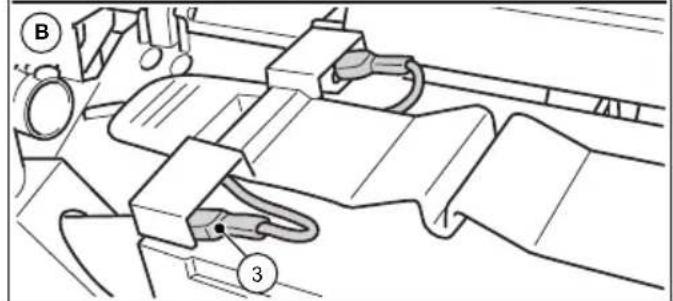

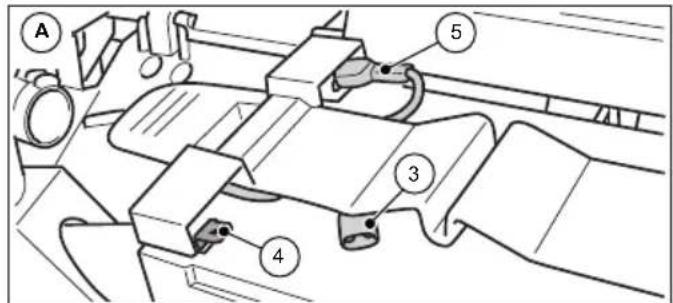

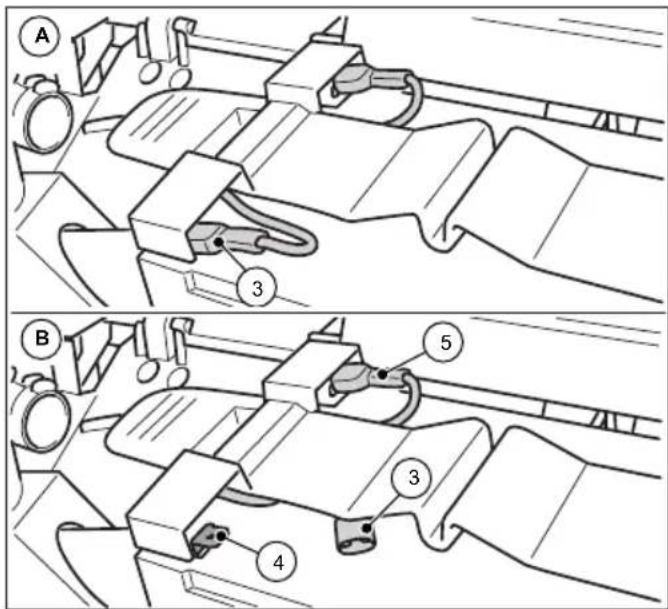

Рис. 10: Подключение соединительного кабеля аккумулятора

1. Полностью вставьте синий соединительный кабель аккумулятора (3) в зажим (4) аккумулятора.
   »(A): Соединительный кабель аккумулятора не подключен.
   »(В): Соединительный кабель аккумулятора подключен.
   »Красный соединительный кабель аккумулятора (5) при поставке смонтирован.

УКАЗАНИЕ

Также убедитесь, что красный соединительный кабель аккумулятора (5) полностью и правильно подключен. Неправильно подключенный к аккумулятору соединительный кабель может привести к повреждению устройства и аннулированию гарантии

1. Закройте кожух (2) и зафиксируйте язычками (1).

6.3 Зарядка аккумулятора

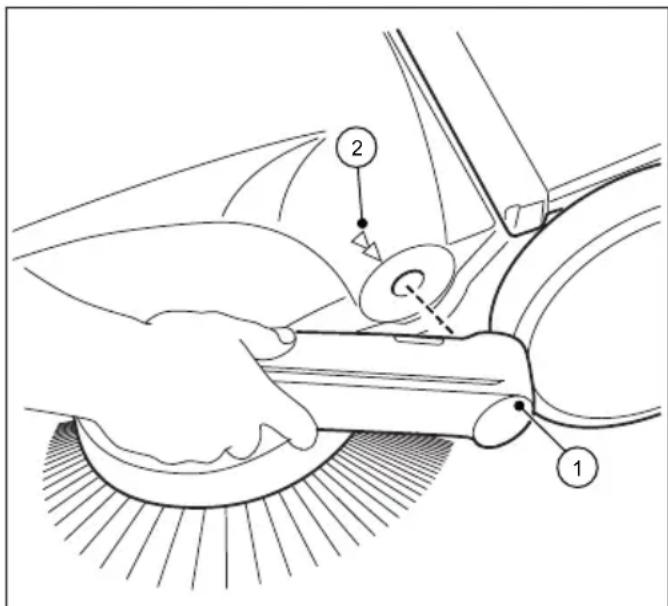

Рис. 11: Подключение зарядного устройства

»Перед первым использованием рекомендуется полностью зарядить аккумулятор. »Зарядное устройство (3) имеет полностью электронный ограничитель напряжения и тока. Это обеспечивает оптимальный уровень заряда подключенного аккумулятора. Благодаря этому предотвращается перезаряд аккумулятора.
»Для зарядки аккумулятора необходимо, чтобы соединительные кабели аккумулятора были правильно подключены. Информацию о подключении аккумулятора можно найти в главе „8.1 Подключение соединительного кабеля аккумулятора“ данного руководства по эксплуатации.

УКАЗАНИЕ

• Подметальное устройство нельзя включать во время зарядки. Это может повредить электрические компоненты подметального устройства

• Перед зарядкой проверьте вилку зарядного устройства и розетку на подметальном устройстве на наличие посторонних предметов, таких как электропроводящие предметы. Повреждение устройства из-за короткого замыкания и возгорания кабеля

• Откройте защитную крышку (1) зарядного гнезда подметального устройства.

Рис. 12: Подключение зарядного устройства

1. Вставьте вилку (2) зарядного устройства (3) в зарядное гнездо подметального устройства.
2. Подключите кабель питания зарядного устройства (3) к розетке 230 В.
   »Во время зарядки светодиодный индикатор (4) назарядном устройстве горит оранжевым светом, а когда аккумулятор полностью заряжен, светодиодный индикатор (4) на зарядном устройстве становится зеленым.
   »Время зарядки существенно зависит от значения SOC (состояния заряда), которое имеет аккумулятор перед началом процесса зарядки. Если аккумулятор не заряжается в течение длительного периода времени, уровень заряда падает, что увеличивает время зарядки. Полная зарядка может занять до 7 часов. Обратите внимание на информацию на внешней упаковке или на наклейке, прикрепленной к подметальному устройству перед отгрузкой со склада.

УКАЗАНИЕ

Чтобы добиться оптимального срока службы и минимизировать процесс старения, заряжайте аккумулятор не реже одного раза в 2 месяца в течение примерно 10 часов. Полностью заряженный аккумулятор снижает риск глубокой разрядки и непоправимого повреждения элементов аккумулятора. Аккумулятор также можно перезарядить после короткогс (примерно 15 минут) времени работы.

7. Управление

ПРЕДУПРЕЖДЕНИЕ

Существует опасность пореза осколками стекла, металлом или другими материалами с острыми краями

При опорожнении бункера можно порезаться осколками стекла, металлом или другими материалами с острыми краями

- Носите указанные средства индивидуальной защиты!

ОСТОРОЖНО

Существует опасность для здоровья при подметании образующейся пыли

Вдыхание пыли опасно для здоровья

- Носите указанные средства индивидуальной защиты!

7.1 Перед началом работы

• Перед началом проведения работ проверьте устройство на предмет заданной функциональности.
• Проверьте неподвижную посадку дугообразной ручки в зажимах.
• Проверьте прочное крепление и состояние бункера.
• Проверьте конические щетки и цилиндрическую щетку для мелкого смёта на наличие веток, намотанных нитей и веревок, длинноволокнистых материалов и т. д. Удалите их при необходимости.
• Проверьте конические щетки и цилиндрическую щетку для мелкого смёта на наличие защемленных частей или присохшей грязи.
• Проверьте ручку бункера на предмет загрязнения и при необходимости очистите ее.
• Проверьте, можно ли в любой момент легко установить выключатель в положение «0».
• Проверьте гнездо подключения зарядного устройства на подметальном устройстве на наличие посторонних предметов.

УКАЗАНИЕ

На зарядном гнезде или внутри негс не должно быть электропроводящих предметов. Повреждение устройства из-за короткого замыкания и возгорания кабеля. Всегда держите защитную крышку зарядного гнезда закрытой

7.2 Регулировка высоты конических щеток

Поворотная рукоятка для регулировки высоты конических щеток находится в центре передней части подметального устройства. Настройка конических щеток на поверхность, которую необходимо подмести, осуществляется регулировкой высоты конических щеток. Уровни высоты основывается на эмпирических данных и следовательно рассматриваются как ориентировочные данные. По этой причине во время подметания необходимо подобрать уровень высоты в зависимости от поверхности.

• Уровень 1–2: предназначен для всех ровных, твердых поверхностей (напр., асфальт, бетон, плиты...)
• Уровень 3–4: предназначен для влажной листвы, песка, неровных поверхностей (напр., бетонномозаичные плиты)
• Уровень 5–7: предназначен для сильных загрязнений и очень неровных поверхностей

УКАЗАНИЕ

Не давите коническими щетками слишком сильно на пол. Чрезмерное контактное давление приводит к повышенному износу и сокращению срока службы аккумулятора. Чрезмерное контактное давление также увеличивает сопротивление скольженик и может отрицательно сказаться на результате очистки

Рис. 13: Регулировка высоты конических щеток

• Установите необходимый уровень высоты:
  • для этого поверните поворотную рукоятку (1) влево, чтобы уменьшить высоту.
  • для этого поверните поворотную рукоятку (1) вправо, чтобы увеличить высоту.
  »Слегка приподнимите устройство за ручку корпуса. Такой способ упростит вам регулировку высоты.

7.3 Регулировка прижима

С помощью прижима правая коническая щетка настраивается для подметания крайних областей, например, области стены или бордюров.

УКАЗАНИЕ

При неправильной установке прижима нижние края устройства могут подвергаться сильному износу. Прижим не должен царапать нижнюю часть подметального устройства

Рис. 14: Установка прижима

Подметание краев и углов

- Надавите на ручку (1) прижима вниз.

Работа на поверхностях

- Потяните ручку (1) прижима вверх.

7.4 Работа от аккумулятора и светодиодный индикатор

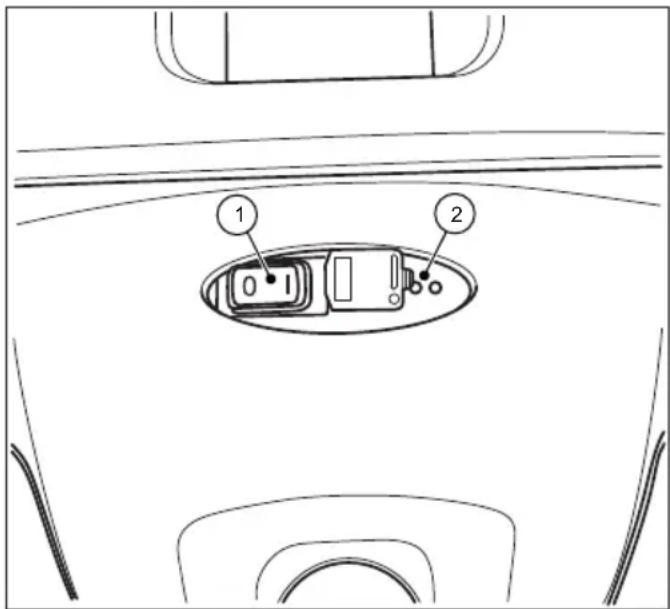

Рис. 15: Управление и индикация

Светодиодный индикатор (2) отображает информацию о текущем рабочем состоянии подметального устройства в режиме работы от аккумулятора.

- Поместите подметальное устройство на очищаемую поверхность.

ОСТОРОЖНО

Не нажимайте на выключатель ногой

Если подметальное устройство при запуске конической щетки наклоняется, это может привести к травмам в результате падения или спотыкания.

- Включайте и выключайте подметальное устройство только вручную.

- Включите подметальное устройство, нажав выключатель (1) в положение «I».

Конические щетки и цилиндрическая щетка для мелкого смёта начнут вращаться. Если аккумулятор достаточно заряжен, во время работы от аккумулятора горит зеленый светодиод на светодиодном индикаторе (2).

• Передвигайте устройство за дугообразную ручку обеими руками.
- Толкайте устройство с нормальной скоростью пешехода.
- Выключите подметальное устройство, нажав выключатель (1) в положение «0».
- При необходимости опорожните бункер для мусора, см. раздел „Опорожнение бункера“ в главе 16.2 данного руководства по эксплуатации.
»Для достижения идеальных результатов подметания регулярно опорожняйте бункер для мусора.

УКАЗАНИЕ

• Если конические щетки вращаются медленнее или красный светодиод на светодиодном индикаторе (2) горит во время работы, это означает, что аккумулятор разряжен. Выключите устройство и зарядите аккумулятор.
• Если уровень заряда аккумулятора слишком низкий, устройство отключается встроенной электроникой. При этом красный светодиод светодиодного индикатора (2) мигает. Выключите устройство и зарядите аккумулятор. Гарантия аннулируется в случае глубокой разрядки

- По окончании работы очистите подметальное устройство и пылевой фильтр, см. раздел „Очистка устройства“ в главе 21.3 данного руководства по эксплуатации.

- При необходимости снова полностью зарядите аккумулятор, см. раздел „Зарядка аккумулятора“ в главе 10.1 данного руководства по эксплуатации.

7.5 Защита от перегрузки

Чтобы избежать поломки, двигатели оснащены защитой от перегрузки. Если электроника подметального устройства отключается через короткое время, это связано с чрезмерной нагрузкой на двигатели. В таком случае необходимо проверить цилиндрическую щетку для мелкого смёта и конические щетки на предмет свободы движения и устранить засоры, такие как застрявшие камни, намотавшиеся нити и т.п.

Рис. 16: Управление и индикация

- После срабатывания защиты от перегрузки выключите электронику подметального устройства, нажав выключатель (1) в положение «0».

ОСТОРОЖНО

Существует опасность травмы из-за случайного включения подметального устройства

При работе с подметальным устройством существует риск затягивания из-зе случайного включения устройства.

- Следите за тем, чтобы устройств с случайно не включилось во время удаления засоров! При необходимости отсоедините синий соединительный кабель аккумулятора от аккумулятора. См. раздел „Отсоединение соединительного кабеля аккумулятора“ в главе 22.1 данного руководства по эксплуатации.

1. Найдите и удалите засор, см. раздел „Снятие блокировки“ в главе 21.1 данного руководства по эксплуатации.
2. При необходимости повторно подсоедините синий соединительный кабель аккумулятора. См. раздел „Подключение соединительного кабеля аккумулятора“ в главе 8.1 данного руководства по эксплуатации.

starmix

starmix 697

Управление

1. Включите подметальное устройство, переведя выключатель в положение «I».
2. Еще раз проверьте, работает ли устройство в обычном режиме.

7.6 Ручной режим

Подметальное устройство может временно работать без электричества при низком заряде аккумулятора. Механизм подметания приводится в действие толканием устройства.

• Передвигайте устройство за дугообразную ручку обеими руками.
- Толкайте устройство с нормальной скоростью пешехода.
- При необходимости опорожните бункер для мусора, см. раздел „Опорожнение бункера“ в главе 16.2 данного руководства по эксплуатации.
- Снова полностью зарядите аккумулятор, см. раздел „Зарядка аккумулятора“ в главе 10.1 данного руководства по эксплуатации.
»Используйте ручной режим только временно. При работе от аккумулятора лучшие результаты подметания могут быть достигнуты с меньшими усилиями.

7.7 Опорожнение бункера

ПРЕДУПРЕЖДЕНИЕ

Существует опасность пореза осколками стекла, металлом или другими материалами с острыми краями

При опорожнении бункера можно порезаться осколками стекла, металлом или другими материалами с острыми краями

- Носите указанные средства индивидуальной защиты!

ОСТОРОЖНО

Существует опасность для здоровья из- за подметаемой пыли!

При опорожнении бункера для мусора здоровью может угрожать подметаемая пыль.

- Носите указанные средства индивидуальной защиты!

Рис. 17: Опорожнение бункера

• Опорожняйте бункер после каждого применения.

• Опорожняйте бункер через определенные интервалы времени, чтобы добиться безупречного результата при подметании.

• Установите дугообразную ручку (1) в наклоненное вперед положение.

• Потяните бункер (3) вверх за его ручку (2).

• Полностью опорожните бункер (3).

»Проследите за тем, чтобы в углах бункера не оставалась грязь.

1. Вставьте пустой бункер (3) в устройство.

2. Нажмите на ручку бункера (2), чтобы установить бункер обратно в исходное положение. Для этого одновременно нажмите с силой в направлении подметальной машины, чтобы крючок ручки контейнера легко вошел в точку фиксации на подметальной машине.

»При фиксации бункера (3) должен раздаться щелчок.

1. Установите дугообразную ручку (1) в рабочее положение.

8. Устранение неисправностей

ПРЕДУПРЕЖДЕНИЕ

Существует опасность пореза осколками стекла, металлом или другими материалами с острыми краями

При опорожнении бункера можно порезаться осколками стекла, металлом или другими материалами с острыми краями

- Носите указанные средства индивидуальной защиты!

ОСТОРОЖНО

Существует опасность для здоровья из- за образующейся при подметании пыли!

Вдыхание пыли опасно для здоровья

- Носите указанные средства индивидуальной защиты!

ОСТОРОЖНО

Существует опасность травмы из-за падения дугообразной ручки!

Из-за падения дугообразной ручки пользователям или другим лицам могут быть нанесены легкие повреждения, как то: защемление пальцев или гематомы

- При переносе устройства держите его так, чтобы дугообразная ручка не упала.

ОСТОРОЖНО

Существует опасность травмы из-за случайного включения подметального устройства!

При работе с подметальным устройством существует риск затягивания из-за случайного включения устройства

- Следите за тем, чтобы устройств с случайно не включилось во время устранения неполадок! При необходимости отсоедините синий соединительный кабель аккумулятора от аккумулятора. См. раздел „Отсоединение соединительного кабеля аккумулятора“ в главе 22.1 данного руководства по эксплуатации.

Несмотря на соблюдение предписанных работ по техническому обслуживанию и контролю устройства перед началом использования могут возникнуть неисправности. Возможные неисправности перечислены в следующих таблицах, часть 1 и часть 2, с указанием причины и способа устранения.

8.1 Таблица неисправностей, часть 1

Неисправность Причина Устранение
Устройство работает с трудом и неравномерно	Устройство грязное	Очистите подметальное устройство, см. главу 21.3 в разделе „Очистка устройства“
	Щетки заблокированы	Устраните засор, см. главу 21.1 в разделе „Снятие блокировки“
	Приводы щеток грязные	Очистите приводы щеток, см. главу 21.3 в разделе „Очистка устройства“
	Регулировка высоты слишком низкая	Отрегулируйте высоту, см. главу 12.2 в разделе „Регулировка высоты конических щеток“
	Слишком высокое контактное давление конических щеток
	Уровень заряда аккумулятора слишком низкий. Светодиодный индикатор на подметальном устройстве горит красным светом	Зарядите аккумулятор, см. главу 10.1 в разделе „Зарядка аккумулятора“
	Конические щетки не вращаются	Обратитесь в сервисную службу
	Цилиндрическая щетка для мелкого смёта не вращается
Устройство выключается	Слишком высокое контактное давление конических щеток	Отрегулируйте высоту, см. главу 12.2 в разделе „Регулировка высоты конических щеток“
	Щетки заблокированы	Очистите подметальное устройство, см. главу 21.3 в разделе „Очистка устройства“
	Защита от перегрузки активна	Устранить засор, см. главу 15.1 в разделе „Защита от перегрузки“
	Уровень заряда аккумулятора слишком низкий. Светодиодный индикатор на подметальном устройстве мигает красным светом. Устройство выключено электроникой	Зарядите аккумулятор, см. главу 10.1 в разделе „Зарядка аккумулятора“
	Неисправен предохранитель F1	Проверьте и замените предохранитель F1, см. главу 17.4 в разделе „Снимите и проверьте предохранитель F1“
Устройство больше не включается	Неисправен предохранитель F1	Проверьте и замените предохранитель F1, см. главу 17.4 в разделе „Снимите и проверьте предохранитель F1“
	Отсоединен соединительный кабель аккумулятора	Подключите соединительный кабель аккумулятора, см. главу 8.1 в разделе „Подключение соединительного кабеля аккумулятора“
	Глубокий разряд аккумулятора Обратитесь в сервисную службу
Щетина щеток погнута Неправильное хранение		Выровняйте щетину, см. главу 21.2 в разделе „Выпрямление щетины“

RU

8.2 Таблица неисправностей, часть 2

Неисправность Причина Устранение
Неудовлетворительный результат подметания	Нет язычка, язычок ослаблен или сильно изношен	Замените язычок
	Слишком высокое контактное давление конических щеток	Отрегулируйте высоту, см. главу 12.2 в разделе „Регулировка высоты конических щеток“
	Износ конических щеток значительно увеличился	Замените конические щетки
	Бункер для мусора заполнен	Опорожните бункер для мусора, см. главу 16.2 в разделе „Опорожнение бункера“
	Ненадлежащее использование подметального устройства на основании информации в главе 1.9 в разделе „Ненадлежащая эксплуатация“	Используйте подходящее чистящее устройство или чистящее средство

8.3 Процесс устранения неисправности

ОСТОРОЖНО

Существует опасность травмы из-за случайного включения подметального устройства!

После устранения неполадок подметального устройства существует риск затягивания из-за случайного запуска устройства.

• Перед подключением аккумулятора убедитесь, что выключатель на устройстве находится в положении «0».

1. Установите выключатель на устройстве в положение «0».
2. При необходимости отсоедините синий соединительный кабель аккумулятора от аккумулятора.
3. Устраните неисправность согласно таблице неисправностей.
4. При необходимости снова подключите синий соединительный кабель аккумулятора.
5. Включите подметальное устройство, нажав выключатель в положение «I». Еще раз проверьте, работает ли устройство в обычном режиме.

8.4 Снимите и проверьте предохранитель F1

Подметальное устройство оснащено плавким предохранителем на 15 ампер для защиты электрических компонентов. Чтобы проверить и заменить предохранитель F1, действуйте следующим образом:

ОСТОРОЖНО

Существует опасность травмы или несчастного случая из-за неправильного предохранителя!

Если используется предохранители неправильного номинала, электрические компоненты могут быть перегружены, когда устройство выключено, заряжается или работает, что приведет к дыму и возгоранию

- Заменяйте предохранитель только на новый предохранитель на 15 ампер, одобренный производителем

ОСТОРОЖНО

Существует опасность травмы из-за случайного включения подметального устройства

При работе с подметальным устройством существует риск затягивания из-за случайного включения устройства.

- При снятии и проверке предохранителя следите за тем, чтобы устройствс случайно не включилось! Для этого отсоедините синий соединительный кабель аккумулятора от аккумулятора

УКАЗАНИЕ

Использование предохранителя с более высоким или более низким номиналом может привести к значительном повреждению устройства

Во избежание повреждений заменяйте перегоревший предохранитель толькос предохранителем на 15 ампер, одобренным производителем. Заменяйте предохранитель только после устранения причины неисправности.

Рис. 18: Снятие кожуха

1. Установите выключатель на устройстве в положение «0».

Устранение неисправностей

starmix 697

starmix

1. Установите дугообразную ручку в наклоненное вперед положение, см. раздел „Опорожнение бункера“ в главе 16.2 данного руководства по эксплуатации.
2. Отсоедините синий соединительный кабель аккумулятора от аккумулятора, см. раздел „Отсоединение соединительного кабеля аккумулятора“ в главе 22.1 данного руководства по эксплуатации.
3. Осторожно отсоедините кожух (1) от петель (2), слегка постучав ладонью по краю кожуха в направлении стрелки.

Рис. 19: Снятие пластины переключателя

1. Осторожно потяните пластину переключателя (3) вверх и снимите с направляющих штифтов (4).
2. Отложите пластину переключателя (3) с подключенными кабелями в сторону.
3. Осторожно потяните пластину переключателя (3) вверх и снимите с направляющих штифтов (4).
4. Отложите пластину переключателя (3) с подключенными кабелями в сторону.

Рис. 20: Предохранитель F1

1. Выньте предохранитель F1 (5) из держателя предохранителя (6).
2. Проверьте и при необходимости замените предохранитель.
   »На картинке справа показан перегоревший предохранитель.
   »Используйте предохранитель только на 15 ампер.
   »Сборка производится в порядке, обратном снятию.

Обратите внимание на следующее:

1. Наденьте кожух сверху и защелкните его, аккуратно надавив на петли.
2. Полностью вставьте синий соединительный кабель аккумулятора в зажим аккумулятора.
3. Включите подметальное устройство, переведя выключатель в положение «І».
4. Еще раз проверьте, работает ли устройство в обычном режиме.

УКАЗАНИЕ

Если предохранитель снова перегорит сразу после включения подметального устройства, обратитесь в сервисную службу

9. Обслуживание и очистка

ПРЕДУПРЕЖДЕНИЕ

Существует опасность пореза осколками стекла, металлом или другими материалами с острыми краями

При опорожнении бункера можно порезаться осколками стекла, металлом или другими материалами с острыми краями

- Носите указанные средства индивидуальной защиты!

ОСТОРОЖНО

Существует опасность для здоровья из- за образующейся при подметании пыли!

Вдыхание пыли опасно для здоровья

- Носите указанные средства индивидуальной защиты!

ОСТОРОЖНО

Существует опасность травмы из-за падения дугообразной ручки!

Из-за падения дугообразной ручки пользователям или другим лицам могут быть нанесены легкие повреждения, как то: защемление пальцев или гематомы

- При переносе устройства держите его так, чтобы дугообразная ручка не упала.

ОСТОРОЖНО

Существует опасность из-за применения чистящих средств!

Средства могут содержать ингредиенты опасные для здоровья человека. Они могут вызвать раздражение дыхательных путей и кожи.

• Соблюдайте паспорт безопасности химической продукции производителя
• Не пролейте чистящее средство и не допускайте образования тумана.
• Во время работы запрещено есть, пить и курить.
• Не допускайте попадания средства на кожу и в глаза

ОСТОРОЖНО

Существует опасность травмы из-за случайного включения подметального устройства

Во время работ по техническому обслуживанию и очистке подметального устройства существует опасность затягивания из-за случайного включения устройства.

• Устройство должно быть выключено и отключено от источника питания при всех видах работ
• Не выполняйте никаких работ при работающем двигателе
• Выключатель должен находиться в положении «0».
• Следите за тем, чтобы устройство не было случайно включено во время работ по техническому обслуживанию и очистке! При необходимости отсоедините синий соединительный кабель аккумулятора от аккумулятора. См. раздел „Отсоединение соединительного кабеля аккумулятора“ в главе 22.1 данного руководства по эксплуатации.

УКАЗАНИЕ

Ненадлежащее обслуживание может привести к поломке и сократить срок службы подметального устройства

В нижеприведенных разделах описаны работы по техническому обслуживанию, необходимые для оптимальной и бесперебойной эксплуатации.

Проведение вышеназванных работ в некоторых случаях зависит от времени и/или нагрузки. При указании сроков и наработки часов (Bh) в периодичности технического обслуживания действует правило первой необходимости.

В случае возникновения вопросов по поводу проведения работ по техническому обслуживанию и периодичности технического обслуживания обращайтесь к производителю.

9.1 План технического обслуживания

Интервал технического обслуживания	Работы по техническому обслуживанию
Перед началом проведения работ	Проверьте устройство на его функциональную значимость и наличие повреждений. При необходимости свяжитесь с сервисной службой
	Убедитесь, что дугообразная ручка плотно сидит в зажимах
	Убедитесь, что бункер для мусора закреплен и находится в хорошем состоянии
	Проверьте конические щетки и цилиндрическую щетку для мелкого смёта на наличие намотанных нитей и веревок. При необходимости уберите их.
	Проверьте коническую щетку и цилиндрическую щетку для мелкого смёта на наличие застрявших деталей или загрязнений
	Проверьте ручку бункера на предмет загрязнения и при необходимости очистите ее.
	Проверьте правильность регулировки высоты
	Проверьте установку прижимного усилия щеток. При необходимости отрегулируйте прижимное усилие в зависимости от очищаемой поверхности
	Убедитесь, что выключатель всегда легко устанавливается в положение «0»
	Проверьте гнездо подключения зарядного устройства на подметальном устройстве на наличие посторонних предметов
	Убедитесь, что уровень заряда аккумулятора достаточен для проведения подметальных работ. При необходимости зарядите аккумулятор
После окончания работ	Опорожните бункер для мусора
	Очистите устройство
	Очистите пылевой фильтр
	Зарядите аккумулятор
8 Bh Очистите приводы щеток
2 месяца Зарядите аккумулятор

9.2 Очистите пылевой фильтр

1. Снимите бункер для мусора с подметального устройства, см. раздел „Опорожнение бункера“ в главе 16.2 данного руководства по эксплуатации.

Рис. 21: Извлечение пылезадерживающих фильтров

1. Извлеките оба пылезадерживающих фильтра (1) из направляющих (2) по направлению вверх.
2. Откройте пластмассовый корпус (3) пылезадерживающих фильтров и извлеките поролоновую вставку (4).
3. Выбейте пыль из поролоновой вставки (4), и промойте ее водой.
4. Сухие вставки вставьте обратно в пластмассовые корпусы.
5. Пылезадерживающие фильтры вставьте обратно в направляющие.
6. Вставьте бункер в подметальное устройство.

9.3 Снятие блокировки

• Удалите намотавшийся материал (например, веревки, нити, длинноволокнистые материалы...) со щетины и осей.
• Уберите защемленный и присохший материал (напр., камни, ветки, листва...).

9.4 Выпрямление щетины

ПРЕДУПРЕЖДЕНИЕ

Существует опасность возникновения пожара из-за неправильного обращения с устройством или из-за использования грязного устройства

При выпрямлении щетины существует опасность пожара, когда при нагревании возникает слишком высокая температура

• Не используйте открытый огонь или лампы для нагревания щетины!
• Не используйте термофен. Слишком горячий воздух может расплавить щетину

Погнутую щетину можно выпрямить путем нагревания тепловентилятором (напр., фен для волос).

• Направляйте включенный тепловентилятор на погнутую щетину.
  »При достаточном нагревании щетина сама расправится.

9.5 Очистка устройства

• Не пользуйтесь жирорастворяющими средствами.
• Не пользуйтесь едкими очищающими средствами.
• Не мойте устройство под проточной водой или устройством для очистки под высоким давлением. Устройство не разрешается погружать в воду или промывать водой.

- Защитите место хранения от проникновения влаги.

- Не очищайте конические щетки и цилиндрическую щетку для мелкого смёта сжатым воздухом.

»Сильная воздушная струя может повредить щетину.

1. Конические щетки, цилиндрическую щетку для мелкого смёта и приводы протирайте сырой тряпкой.

2. Протирайте все пластмассовые части влажной салфеткой.

»Содержите аккумулятор в чистоте, так как грязный аккумулятор может со временем разрядиться из-за токов утечки через полюса.

1. Очистите пылевые фильтры.

10. Вывод из эксплуатации Хранение/складское хранение

10.1 Снимите дугообразную ручку

ОСТОРОЖНО

Существует опасность травмы из-за падения дугообразной ручки!

Из-за падения дугообразной ручки пользователям или другим лицам могут быть нанесены легкие повреждения, как то: защемление пальцев или гематомы

- При переносе устройства держите его так чтобы дугообразная ручка не упала.

»Дугообразная ручка может быть демонтирована с устройства для экономии места при хранении.

Рис. 22: Демонтаж дугообразной ручки

1. Совместите соответствующие стрелки (2) на корпусе с перегородкой зажимов (1).
2. Встаньте перед подметальным устройством в центр дугообразной ручки.
3. Возьмитесь за оба зажима (1) обеими руками и осторожно нажмите на них в стороны.
4. Одновременно извлеките зажимы из гнезд с обеих сторон устройства.

10.2 Отсоединение соединительного кабеля аккумулятора

Во избежание глубокой разрядки аккумулятора синий соединительный кабель аккумулятора должен быть отключен на период хранения около 2 месяцев или более без подзарядки аккумулятора.

Кроме того, при необходимости следует отключать аккумулятор при поиске неисправностей и устранении засора. Защита от случайного запуска подметального устройства.

В случае если планируется складское хранение в течение 6 месяцев и более, аккумулятор необходимо заранее полностью зарядить, чтобы сохранить его работоспособность. Информацию о зарядке аккумулятора можно найти в главе „10.1 Зарядка аккумулятора“ данного руководства по эксплуатации.

»Содержите аккумулятор в чистоте, так как грязный аккумулятор может со временем разрядиться из-за токов утечки через полюса.

Рис. 23: Открытие кожуха

1. Слегка потяните язычки (1) на переднем нижнем крае кожуха (2) вперед.
2. Поднимите кожух (2) вверх.

Рис. 24: Отсоединение соединительного кабеля аккумулятора

1. Отсоедините синий соединительный кабель аккумулятора (3) от зажима (4) аккумулятора.
   »Убедитесь при этом, что синий соединительный кабель аккумулятора (3) не подвержен внешним воздействиям, например перемещению, которые могут привести к нежелательному контакту с зажимом (4) (см. Рис. 24 Карт. В).
   »Красный соединительный кабель аккумулятора (5) остается подключенным.
2. Закройте кожух (2) и зафиксируйте язычками (1).

10.3 Хранение/складское хранение

УКАЗАНИЕ

Неправильное хранение, например, хранение устройства во влажной среде, ведет к повреждению подметального устройства.

»Обратите внимание на информацию в главе „22.1 Отсоединение соединительного кабеля аккумулятора“ данного руководства по эксплуатации.
- Храните устройство только в чистом состоянии и с пустым бункером.
»Информацию по опорожнению бункера вы найдете в главе „16.2 Опорожнение бункера“, информацию по очистке – в главе „21.3 Очистка устройства“ данного руководства по эксплуатации.

Рис. 25: Положение при хранении

• Ставьте устройство так, чтобы не надломить и не погнуть щетину щеток.
- Защитите устройство и дугообразную ручку от падения, соскальзывания и тем самым от нанесения повреждений.
- Не храните устройство под открытым небом или во влажных условиях.

10.4 Утилизация

• Утилизируйте подметальное устройство, зарядное устройство и аккумулятор экологически безопасным способом в соответствии с региональными правовыми нормами.
• Утилизируйте устройство и аккумулятор отдельно.

Pb

11. REACH

REACH – это Европейский регламент по химическим веществам для регистрации, оценки, разрешения и ограничения химических веществ.

Информацию о соответствии требованиям регламента REACH (EC) № 1907/2006 Вы можете найти на сайте www.starmix.de

12. Декларация о соответствии требованиям ЕС

Декларация о соответствии согласно Директиве по машинному оборудова- нию 2006/42/EC, Приложение II 1A

Производитель:

Electrostar GmbH

Ганс-Цинзер-Штрассе, 1-3

73061 Эберсбах / Фильс

Германия

Уполномоченный представитель по составлению технической документации:

Electrostar GmbH

Ганс-Цинзер-Штрассе, 1-3

73061 Эберсбах / Фильс

Германия

Продукт:

Подметальное устройство с ручным управлением и аккумулятором starmix 697

Настоящим мы заявляем, что вышеуказанный продукт соответствует всем необходимым требованиям Директивы по машинному оборудованию 2006/42/ЕС. Вышеуказанный продукт соответствует требованиям следующих директив:

• Директива по электромагнитной совместимости 2014/30/EC
• RoHS 2011/65/EC

Применялись следующие гармонизированные стандарты:

• EN ISO 12100:2010, Безопасность машин. Общие принципы проектирования для оценки рисков и снижения рисков
• EN 60335-1:2012, Безопасность бытового и аналогичного электрического оборудования - Часть 1: Основные требования

• EN 60335-2-72:2014, Бытовые и аналогичные электрические приборы - Безопасность - Часть 2-72: Особые требования к машинам для обработки полов, с приводом или без него, для коммерческого использования

• EN 55014-1:2006+A1:2009+A2:2011, Электромагнитная совместимость - Требования к бытовым приборам, электроинструментам и аналогичным электрическим устройствам - Часть 1: Излучение помех (CISPR 14-1:2005 + A1: 2008 + Кор. :2009 + A2:2011)

• EN 55014-2:1997+A1:2001+A2:2008, Электромагнитная совместимость - Требования к бытовым приборам, электроинструментам и аналогичным электрическим устройствам - Часть 2: Помехоустойчивость - Стандарт семейства продуктов (IEC/CISPR 14-2:1997 + A1:2001 +A2:2008)
• EN 62233:2008-04, Метод измерения электромагнитных полей бытовых и аналогичных электрических устройств с учетом безопасности людей в электромагнитных полях.
• EN IEC 63000:2018-12, Техническая документация по оценке электрического и электронного оборудования на предмет ограничения содержания вредных веществ;

Эберсбах, 21.09.2020 г.

Candu Sprey

Карстен Грессер

Руководитель Страховщика

starmix

ELECTROSTAR GmbH

Hans-Zinser-Str. 1-3
