1. Yleistä

Tämä käyttöohje on osa starmix 697-lakaisukonetta (valmistusvuosi: alk. 2025) ja se koskee vain mainittuja laitteita.

Käyttöohje sisältää laitteen turvallista ja tehokasta käyttöä koskevia tärkeitä ohjeita.

Kaikkien turvallisuus- ja toimintaohjeiden noudattaminen on laitteen turvallisen käytön edellytys.

• Lue käyttöohje huolellisesti ennen laitteen käyttöä.
• Lue turvallisuusohjeet!
• Säilytä käyttöohje laitteen käyttöiän ajan käytettävissä.
• Anna käyttöohje laitteen jokaiselle seuraavalle omistajalle tai käyttäjälle.

1.1 Osoite

Electrostar GmbH

Hans-Zinser-Str. 1-3

Käyttöohjeessa käytetään seuraavia typografi sia optimaalista käyttöä helpottavia käytänteitä-

Luetelma

- Näin merkityt tekstit ovat luetelmia.

Työjärjestys

1. Työjärjestyksen vaihe 1

2. Työjärjestyksen vaihe 2

3. Työjärjestyksen vaihe 3

Työvaiheiden järjestystä on noudatettava

Vihje

» Vihjeet, ohjeet (ei koneen vauriot) merkitään näin.

1.3 Symbolit ja merkinnät

Noudata ehdottomasti kaikki varoituksia ja turvallisuusohjeita! Työskentele aina harkiten onnettomuuksien sekä henkilö- ja omaisuusvahinkojen välttämiseksi

Turvallisuusohjeiden rakenne

SIGNAALISANA

Vaaran laatu ja lähde

Mahdolliset seuraukset

• Toimenpide vaaran välttämiseksi

Vaaran aste

Vaaran aste Todennäköisyys Seuraukset ei

noudatettaessa

VAARA

Välitön

Kuolema, vakava ruumiinvamma

VAROITUS

Mahdollinen

Kuolema, vakava ruumiinvamma

VARO

Mahdollinen

Lievä ruumiinvamma

OHJE Mahdollinen Esinevahinko

1.4 Vastuun rajoitus

Electrostar GmbH ei vastaa seuraavista syistä aiheutuneista vahingoista ja seurausvahingoista:

• Käyttöohjetta ei noudateta
• Hyväksymättömien varaosien / väärien varaosien / valmistajan vaatimuksia vastaamattomien varaosien käyttö
• Laitteen omavaltaisen, muutokset ja lisäykset

1.5 Takuu

Electrostar GmbH:n yleisiin käyttöehtoihin sisältyvät määräykset ovat voimassa.

1.6 Tekijänoikeus

Electrostar GmbH omistaa käyttöohjeen tekijänoikeudet.

Käyttöohje sisältää määräyksiä ja teknisiä piirustuksia, joita ei saa kopioida kokonaan tai osittain eikä jaella tai käyttää hyväksi kilpailutarkoituksiin, eikä niitä saa luovuttaa kolmansille osapuolille.

Julkaisujen käyttöön tai niiden kopointiin tai niihin sisältyvien tietojen luovuttamiseen kolmansille osapuolille vaaditaan Electrostar GmbH:n lupa.

Valmistaja vaatii korvauksen määräysten rikkomisesta. Muut oikeuden varataan.

1.7 Kohderyhmä

Käyttöohje on tarkoitettu lakaisukoneen käyttäjille.

2. Turvallisuus

Vältä toimintavirheet, vauriot ja terveyshaitat noudattamalla seuraavia ohjeita!

2.1 Määräysten mukainen käyttö

starmix 697-lakaisukoneet on tarkoitettu vain kaduilla olevan lian kuten esim. lehtien, ruohon, sepelin, hiekan ja vastaavien epäpuhtauksien poistamiseen tasaisilta ja kovilta pinnoilta.

Laite soveltuu kaupalliseen käyttöön esim. hotelleissa, kouluissa, sairaaloissa, tehtaissa ja toimistoissa.

2.2 Muu kuin määräystenmukainen käyttö.

Muuta kuin kohdassa "Määräysten mukainen käyttö" kuvattua käyttöä pidetään määräysten vastaisena. Niistä aiheutuvista vaurioista vastaa yksin laitteen käyttäjä.

Lakaisukonetta ei saa käyttää terveydelle vaarallisten, palavien tai hehkuvien aineiden (savukkeet ja tulitikut), nesteiden, räjähtävien tai vaarallisten pölyjen (Ex), happojen tai liuottimien pois lakaisemiseen.

Lakaisukonetta ei myöskään saa käyttää veden, betonin, laastin, sementin tai kipsiä sisältävän pölyn lakaisuun.

Lakaisukoneella ei saa lakaista kosteita aineita kuten lunta, navettojen lantaa, lehmän lantaa tai mutaisia materiaaleja.

Lakaisukonetta ei saa käyttää räjähdysvaarallisilla alueilla eikä kuljetusvälineenä.

2.3 Käyttäjän vastuu

Käyttäjä on jokainen luonnollinen tai juridinen henkilö, joka käyttää lakaisukonetta itse tai luovuttaa sen kolmannen osapuolen käyttöön ja vastaa käyttäjän tai kolmannen osapuolen turvallisuudesta.

• Huolehdi siitä, että työympäristössä oleskelevat lapset eivät leiki laitteella.
• Alaikäiset eivät saa työskennellä laitteella. Ei koske yli 16 vuoden ikäisiä nuoria, joita koulutetaan valvottuna.

starmix

starmix 697

• Henkilöt, joiden reaktiokyky on alentunut esim. huumeiden, alkoholin tai lääkkeiden vaikutuksesta, eivät saa käsitellä laitetta.
• Jos terveyden tila estää rasituksen, henkilö ei saa työskennellä koneella.
  • Uusi lakaisukoneen lukukelvottomat kilvet.

2.4 Yleisiä turvallisuusohjeita

• Säilytä pakkausmateriaali lasten ulottumattomissa. Tukehtumisen vaara!
• Suojaa pitkät hiukset, äläkä käytä solmiota, väljiä vaatteita tai koruja, sormukset mukaan luettuna.
• Huomaa laitteeseen kiinni jäämisen tai siihen tarttumisen aiheuttama loukkaantumisriski, kun käsittelet lakaisukonetta.

2.5 Akun, latauspistorasian ja laturin yleiset turvallisuusohjeet

VAARA

Sähköiskun aiheuttama hengenvaara!

Laturin vääränlainen käsittely voi johtaa sähköiskuun ja siten hengenvaaraan.

• Älä koskaan käytä viallista tai vaurioitunutta laturia.
• Älä koskaan avaa tai pura laturia.
• Tarkista laturin liitäntäkaapeli säännöllisesti vaurioiden varalta. Jos liitäntäkaapeli on vaurioitunut, vedä verkkopistoke pois välittömästi.

VAARA

Räjähdysriskin aiheuttama hengenvaara!

Laturi ja lakaisukone voivat aiheuttaa kipinöitä, jotka voivat sytyttaa polyn tai hoyryt. Kun virtakytkintä painetaan, voi esimerkiksi syntyä kytkentakipinoita.

- Älä koskaan käytä laturia ja lakaisukonetta räjähdysherkässä ympäristössä, eli ympäristössä, jossa on syttyviä nesteitä (höyryjä), kaasuja tai pölyjä (EX-alueet).

VAROITUS

Loukkaantumis- tai tapaturmariski akkua käsiteltäessä

Akun vaaranlainen kasittely voi johtaa erilaisiin vaarallisiin tilanteisiin. Seuraavat seikat on otettava huomioon:

• Suojaa akku suoralta auringonvalolta, kuumuudelta, avotulelta ja sähkökipinöiltä.
• Älä tupakoi akun välittömässä läheisyydessä.
• Älä koskaan altista akkua mikroaalloille tai korkealle paineelle.
• Älä lataa akkua alle 0 °C:n lämpötilassa.
• Älä koskaan heitä akkua tuleen.
• Älä koskaan lataa tai käytä viallista, vaurioitunutta tai epämuodostunutta akkua.
• Älä koskaan avaa, vahingoita tai pudota akkua.
• Pidä akku poissa lasten ulottuvilta.

VAROITUS

Akun nestevuoto voi aiheuttaa loukkaantumis- tai tapaturmariskin!

Akkunesteen vuotaminen voi aiheuttaa ihoärsytystä, palovammoja ja kemiallisia palovammoja.

• Jos olet koskenut aineisiin vahingossa, pese kosketuksiin joutuneet ruuminnosat runsaalla vedellä ja saippualla.
• Jos nestettä pääsee silmiin, älä hiero niitä, vaan huuhtele silmiäsi runsaalla vedellä vähintään 15 minuutin ajan. Hanki lisää lääkinnällistä apua.
• Varmista, että käsittelet akkua turvallisesti

VAROITUS

Loukkaantumis- tai tapaturmavaara laturia käsiteltäessä!

Laturin vaaranlainen kasittely voi johtaa erilaisiin vaaratilanteisiin. Seuraavat seikat on otettava huomioon:

• Sähköliitännän saa tehdä vain oikein asennettuun pistorasiaan.
• Kun olet käyttänyt laturia, vedä virtapistoke ulos pistorasiasta.
• Tulipalon vaara! Älä käytä helposti syttyvällä pinnalla (esim. paperi, tekstiilit) tai helposti syttyvassa ymparistossa.
• Jos laturissa on savua tai jos se palaa, vedä virtapistoke ulos välittömästi.
• Älä peitä laturia, jotta se voi jäähtyä esteettä.
• Asenna ja merkitse liitäntäkaapelit siten, että ne eivät voi vaurioitua eikä kukaan voi vaarantua - vältä kompastumisvaaraa!

OHJE

Akun, laturin ja latauspistorasian vääränlainen ja sopimaton käsittely voi vahingoittaa omaisuutta tai laitteita. Seuraavat seikat on otettava huomioon:

• Käytä akkua vain yhdessä lakaisukoneen ja valmistajan laturin kanssa.
• Käytä akkua vain muodoltaan sopivien paristojen lataamiseen luvun "3. Tekniser tiedot" arvojen mukaisesti.
• Liitä laturi vain tyyppikilvessä ilmoitettuun verkkojännitteeseen ja verkkotaajuuteen.
• Älä vedä virtapistoketta pistorasiasta vetämällä liitäntäkaapelista, vaan vedä aina virtapistokkeesta.
• Anna patevan sahkoasentajan korjata vaurioitunut liitäntäkaapeli.

OHJE

• Käytä ja säilytä laturia vain suljetuissa ja kuivissa tiloissa. Suojaa laturi sateelta ja kosteudelta.
• Käytä laturia ja akkua vain määritetyillä lampotila-alueilla luvun "3. Iekniset tiedot' arvojen mukaisesti.
• Älä koskaan yhdistä (aiheuta oikosulkua) laturin koskettimia metalliesineisiin (esim. nauloihin, kolikoihin, koruihin). Laturi voi vaurioitua oikosulusta.
• Älä koskaan yhdistä (aiheuta oikosulkua) akun napoja tai latausliittimen koskettimia metalliesineisiin (esim. nauloihin, kolikoihin, koruihin). Oikosulku voi vahingoittaa akkua tai lakaisukoneen elektroniikkaa.
• Älä kuljeta akkua metallisissa kuljetuslaatikoissa.
• Suojaa akku sateelta ja kosteudelta.
• Akun täyden purkautumisen estämiseksi akun sininen liitäntäkaapeli on irrotettava, jos akkua varastoidaan lataamatta yli 2 kuukauden ajan. Tietoja akun säilytyksestä ja irrotuksesta löydät tämän käyttöohjeen luvuista "10.3 Varastointi/säilytys" ja luvuista"10.2Akunliitäntäkaapelin irrottaminen".
• Noin kuuden kuukauden tai sitä pidempien varastointiaikojen aikana akun on oltava ladattu täyteen etukäteen, jotta akun suorituskyky säilyy. Tietoja akun lataamisesta löytyy tämän käyttöohjeen luvusta "6.3 Akun lataus".

2.6 Laitteen varoitusmerkinnät

Lakaisukoneessa eli tyyppikilvessä on seuraavat kuvakkeet:

VARO

Noudata käyttöohjeeseen sisältyviä turvallisuusohjeita.

Käyttöohje

Lue käyttöohje huolellisesti ennen laitteen käyttöä.

Tarttumis- ja puristusvaara

Kun työskentelet koneella käytön, vianmäärityksen, huollon ja puhdistuksen yhteydessä, on olemassa vaara, että pyörivät osat aiheuttavat tarttumis- ja loukkaantumisvaaran. Huomioi käyttöohjeessa kuvatut turvaohjeet.

Laturi ja akku

Käytä akun lataamiseen vain lakaisukoneen mukana toimitettua ja valmistajan hyväksymää laturia.

2.7 Henkilökohtaiset suojavarusteet

Työskenneltäessä on käytettävä henkilökohtaisia suojavarusteita terveysvaarojen minimoimiseksi. Siksi:

- Pue tarvittavat suojavarusteet ennen aloittamista ja käytä työskentelyn aikana.

Umpijalkineet

Käytä umpijalkineita, joiden pohja ei luista.

Suojakäsineet

Käytä suojakäsineitä.

Pölysuojanaamari

Käytä pölysuojanaamaria.

3. Tekniset tiedot

starmix-lakaisukoneen perustiedot 697

Tekniset tiedot 697
Työleveys millimetriä [mm] 970
Lakaisuteho neliömetriä tunnissa [ m^2/h ]	4100
Lakaisuainesäiliön tilavuus litroina [l]	40
kiloa [kg] 22
Käyttöaika täydellä akkuvirralla* noin min	90
Suurin käyttölämpötila -10	°C - 40 °C

Melua ja tärinää koskevat tiedot (mitattu EN 60335-72:n mukaisesti)	mitattu EN 60745-2-6:n mukaisesti
	697
Äänenpainetaso L_p (EN 60335-2-72)* 64 dB (A)
Äänitehotaso L_w (EN 60335-2-72)* 80 dB (A)
Epävarmuus mainituille äänitasoille (2006/42/EY) 2,5 dB (A)

^* Määritetty nimellisen maksiminopeuden käyttötilassa ja ympäristön lämpötilan ollessa 20 °C tai ympäristön lämpötilan riippuessa lattianpäällysteestä.

Tärinätiedot (mitattu EN 60335-2-72 mukaan) 697
Vasen käsikahva, a_h	< 2,5 m/s ^2
Oikea käsikahva, a_h
Epävarmuus (K) (RL 2006/42/EY) 2,0 m/s ^2

FI

Akku 697
Jännite [V] 12
Teho [Ah] 14
kiloa [kg] 3,8
Suurin lämpötila-alue
Lakaisminen	-10 ^ – 50 ^
Lataus	0 ^ – 40 ^
Säilytys	-10 ^ – 40 ^

Laturi	697
Tulojännite	230 VAC/50 Hz
Lähtöjännite [V] 12
Latauksen lopussa oleva jännite [V]	13,8
Latausvirta [mA]	3 000
Paino grammana [g]	350
Suurin lämpötila-alue
Lakaisminen	0 °C–25 °C
Säilytys	-25 °C–70 °C

4. Rakenne ja toiminta

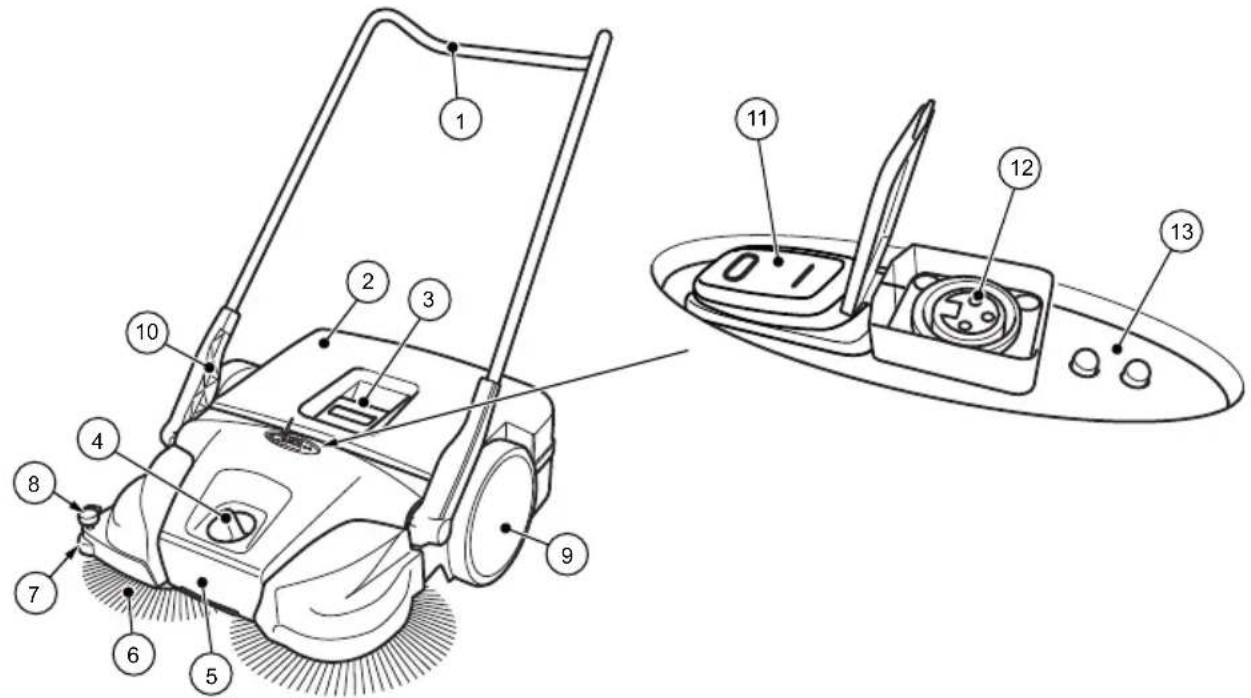

Kuva 1: Laitteen osat 1

Nro Osa
1 Työntöaisa
2 Säiliö
3 Säiliön kahva
4 Sivuharjan korkeussäätö
5 Kantokahva
6 Sivuharja
7 Sivuohjausrulla
8 Pitolaite
9 Pyörä
10 Kahvan helat
11 Virtakytkin
12 Latauspistoke
13 LED-näyttö

Laite kytketään akkukäyttöön painamalla virtakytkintä (11), jonka jälkeen se työnnetään eteenpäin työntöaisan (1) avulla. Sivuharjat (6) ja luiska (16) kuljettavat roskat kohti keruusäiliötä (2).

Telaharja (14) kuljettaa loput lakaistut roskat keruusäiliöön (2). Virta toimitetaan laitteeseen asennetulla akulla (24), jonka on oltava ladattuna riittävän täyteen, jotta laite toimisi optimaalisesti.

» Tietoja akun lataamisesta löytyy tämän käyttöohjeen luvusta "6.3 Akun lataus".

Akun käytön aikana lakaisukoneen ajankohtainen toimintatila näkyy LED-näytössä (13).

» Tietoja akun käytöstä ja LED-näytöstä löytyy tämän käyttöohjeen luvusta "7.4 Akkukäyttö ja LED-näyttö".

Lisäksi laitetta voidaan käyttää myös väliaikaisesti ilman sähköä, vaikka akun varaus olisi vähissä.

» Tietoja manuaalisesta käytöstä löytyy tämän käyttöohjeen luvusta "7.6 Manuaalinen käyttö"

Kuva 2: Laitteen osat 2

23 20 21 22

Kuva 4: Laitteen osat 4

Nro Osa

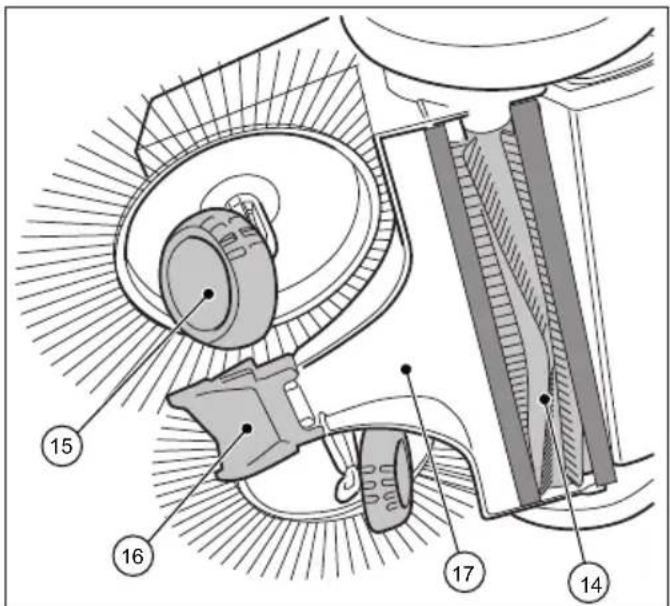

14 Telaharja
15 Kalteva pyörä
16 Luiska
17 Keruulevy

Kuva 3: Laitteen osat 3

Nro Osa
20 Kytkimen kotelo
21 Hammasholkki
22 Kaltevan pyörän hammastus
23 Vaihdelaatikon suoja

Kuva 5: Laitteen osat 5

Nro Osa

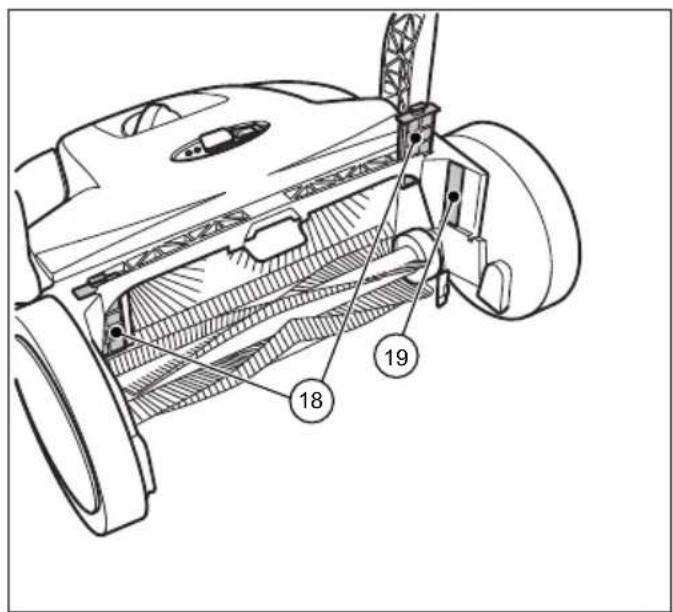

18 Pölysuodatin
19 Tyyppikilpi

Nro Osa

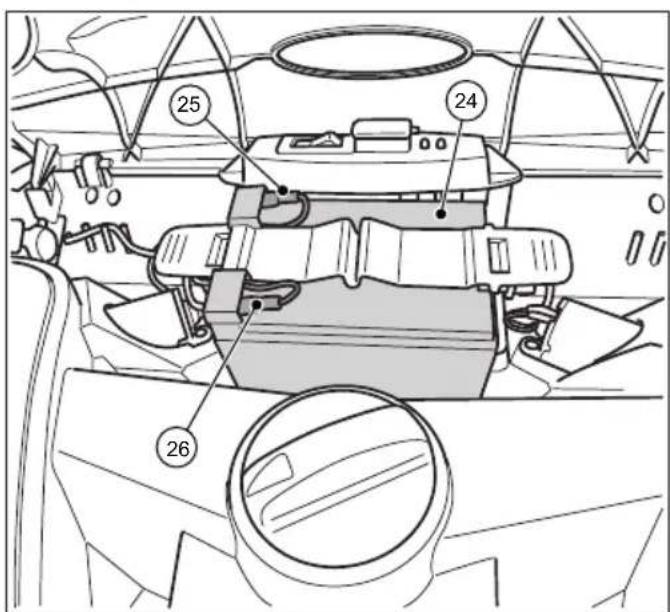

24 Akku
25 Akun liitäntäkaapeli (punainen +)
26 Akun liitäntäkaapeli (sininen -)

Kuva 6: Laitteen osat 6

Nro Osa

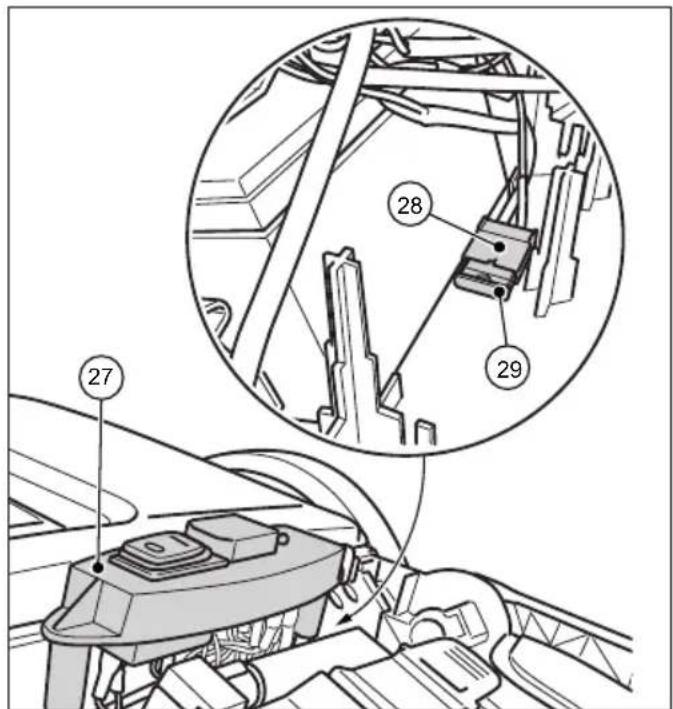

27 Kytkinlevy
28 Sulakkeen pidike
29 Sulake F1

» Kuvassa näytetään komponentit, joiden huppu on auki tai jotka on poistettu.

5. Kuljetus/kuljettaminen

5.1 Toimitus

OHJE

Ilmoita ulkopakkauksen näkyvistä vaurioista heti lähetyksen toimittajalle. Jos kuljetusvaurio havaitaan vasta purettaessa pakkausta, siitä on ilmoitettava kuljetusyritykselle kirjallisesti 24 tunnin kuluessa, jotta kuljetusyritys vastaa vaurioista.

5.2 Toimituksen sisältö

• Laite
• Työntöaisa
  • Kaksi kahvan helaa (esiasennettuja)
  • Laturi verkkopistokkeella
• Käyttöohje

5.3 Pakkausmateriaalien käsittely

• Huomioi aina ympäristö, kun hävität pakkausmateriaalia.
• Huomioi voimassa olevat määräykset.

5.4 Lakaisukoneenvarastointi

OHJE

Epäasiallinen varastointi, esim. koneen säilyttäminen kosteassa ympäristössä, akun liitäntäkaapelin pitäminen kytkettynä tai riittämättömästi ladattu akku voival vahingoittaa lakaisukonetta. Tietoja laitteen varastoinnista ja säilyttämisestä löytyy luvusta "10. Käytöstä poistaminen Varastointi/säilytys"

» Työntöaisa voidaan poistaa laitteesta tilan säästämiseksi säilytyksen aikana. Tietoja työntöaisan purkamisesta löytyy näiden käyttöohjeiden luvusta "10.1 Työntöaisan poistaminen".

5.5 Laitteen kantaminen

VARO

Säädettävan työntöaisan kallistumisen aiheuttama loukkaantumisvaara!

Säädettävän työntöaisan kallistuminen voi aiheuttaa käyttäjän tai muiden henkilöiden lievän loukkaantumisen, esim. sormien jäännin puristuksiin tai verenpurkaumia

- Pidä kannettava laitetta niin, että säädettävä työntöaisa ei voi kallistua.

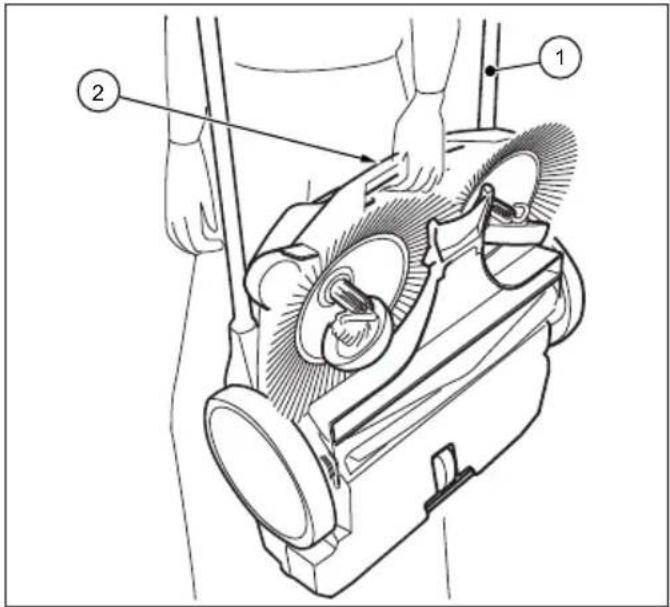

Kuva 7: Laitteen kantaminen

1. Käännä säädettävä työntöaisa (1) konetta vasten eteenpäin.
2. Käytä kantokahvaa (2) laitteen kantamiseen.
3. Kanna laitetta harjat itsestäsi poispäin käännettynä.

5.6 Laitteen kuljettaminen ajoneuvossa

VARO

Lakaisukoneen virheellinen kuljetus voi johtaa loukkaantumiseen!

Sinkoileva, liukuva tai kaatuva laite voi vahingoittaa kuljettajaa tai muita henkilöitä.

- Kiinnita laite sidontahihnalla paikoilleen.

1. Sijoita laite sopivaan paikkaan ajoneuvoon.
2. Varmista laite sidontahihnalla.
   » Työntöaisa voidaan poistaa laitteesta ajoneuvoissa tilan säästämiseksi. Tietoja työntöaisan purkamisesta löytyy näiden käyttöohjeiden luvusta "10.1 Työntöaisan poistaminen".

OHJE

• Asiaton kuljetus voi vahingoittaa lakaisukonetta.
• Suojataksesi akkua, älä jätä lakaisukonetta lämmitettyyn ajoneuvoon
• Varmista, että laitetta ei ole kytketty päälle vahingossa kuljetuksen aikana. Irrota akun sininen liitäntäkaapeli akusta tarvittaessa. Tietoja akun irrottamisesta löytyy tämän käyttöohjeen luvusta "10.2 Akun liitäntäkaapelin irrottaminen"

6. Käyttöönotto

6.1 Työntöaisan asentaminen

VARO

Säädettävän työntöaisan kallistumisen aiheuttama loukkaantumisvaara

Säädettävän työntöaisan kallistuminen voi aiheuttaa käyttäjän tai muiden henkilöiden lievän loukkaantumisen, esim. sormien jäännin puristuksiin tai verenpurkaumia

- Pidä kannettava laitetta niin, että säädettävä työntöaisa ei voi kallistua.

Toimitettaessa luovutetaan kaksi kahvan helaa (10) ja työntöaisa (1) erillisinä osina.

1. Paina työntötangon (1) sivulla olevaa lukitusjousta (B) sisäänpäin.
2. Työnnä kahvan liitososa (10) työntötankoon, kunnes se napsahtaa paikalleen.
   » Varmista, että kahvan sivussa oleva reikä on linjassa työntötangossa olevan lukitusjousen kanssa.
3. Toimi samalla tavalla työntötangon toisen puolen kanssa.

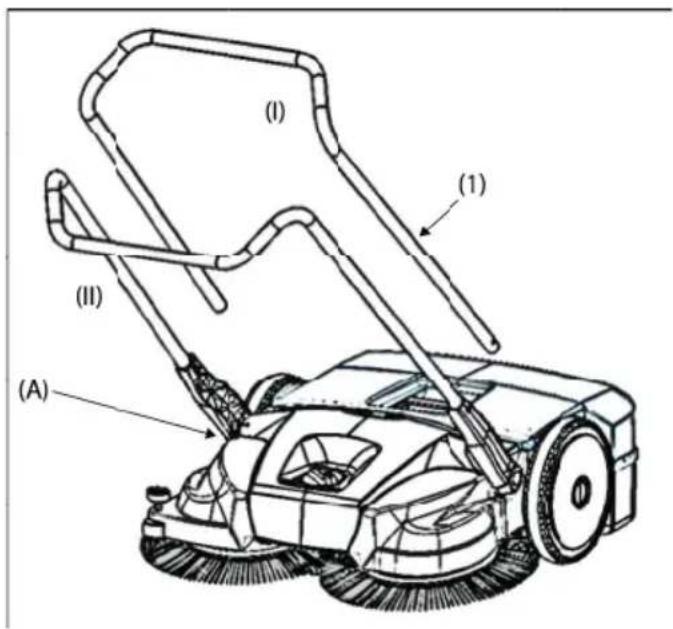

Työntöaisaa (1) voidaan säätää käyttäjän pituuden mukaan kahdessa vaiheessa (I) ja (II).

» (I): Ala-asento
» (II): Yläasento (ensisijainen asema)

1. Asetu laitteen edessä olevan työntötangon (1) väliin.
2. Aseta toinen kahdesta kahvan liitososasta siten, että kahvan liitososassa (10) oleva lukitusnokka asetetaan kehyksessä (A) olevaan uraan, jotta se voi lukittua paikalleen

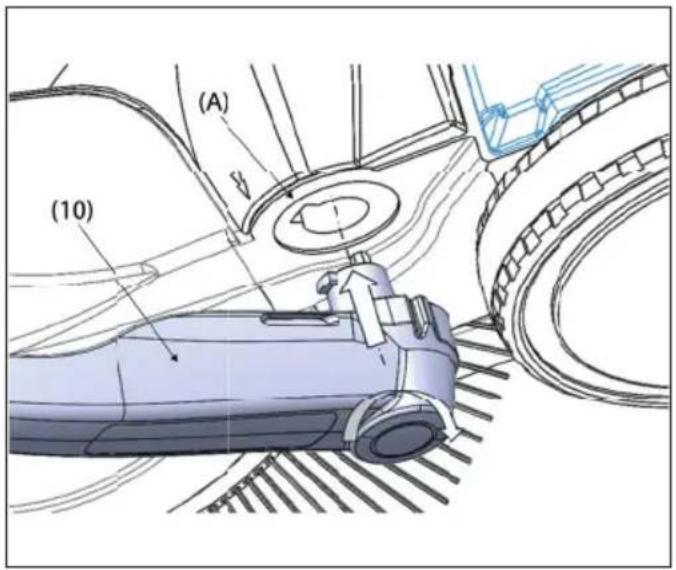

Kuva 8: Kahvan helojen asennus

(A) (10)

6.2 Liitä akun liitäntäkaapeli

1. Siirrä myös toisella puolella oleva kahvan kiinnitys (10) tähän asentoon.
2. Nyt kahvan liitososat voidaan napsauttaa laitteessa (A) oleviin pidikkeisiin pienellä painalluksella ja työntökahva (1) voidaan viedä haluttuan asentoon laitteen työntämistä varten.

Loukkaantumisvaara lakaisukoneen vahingossa käynnistämisen yhteydessä!

Kun liität akun liitäntäkaapelin, on olemassa laitteeseen kiinni jaamisen vaara, jos lakaisukone käynnistyy.

- Ennen kuin kytket akun, varmista, että laitteen virtakytkin on asennossa "0".

» Pariston itsepurkautumisen välttämiseksi akun sininen liitäntäkaapeli irrotetaan akun pidikkeestä, kun se toimitetaan asiakkaalle tai kun sitä varastoidaan yli 2 kuukautta.

Käyttöönotto

starmix 697

starmix

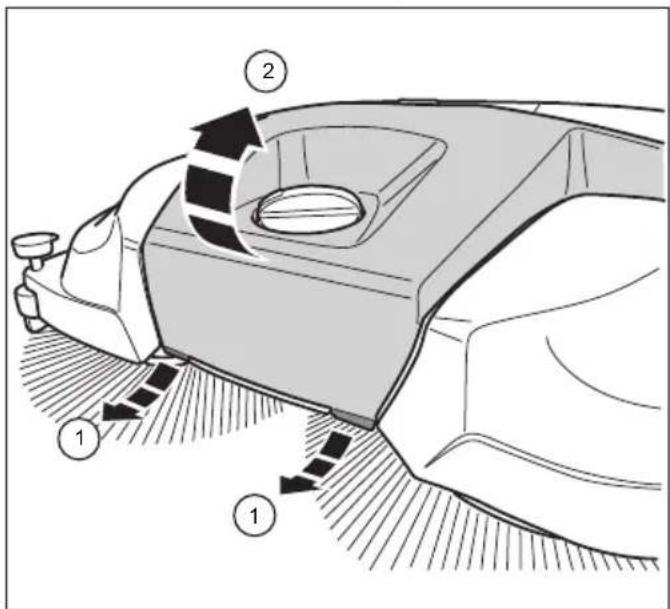

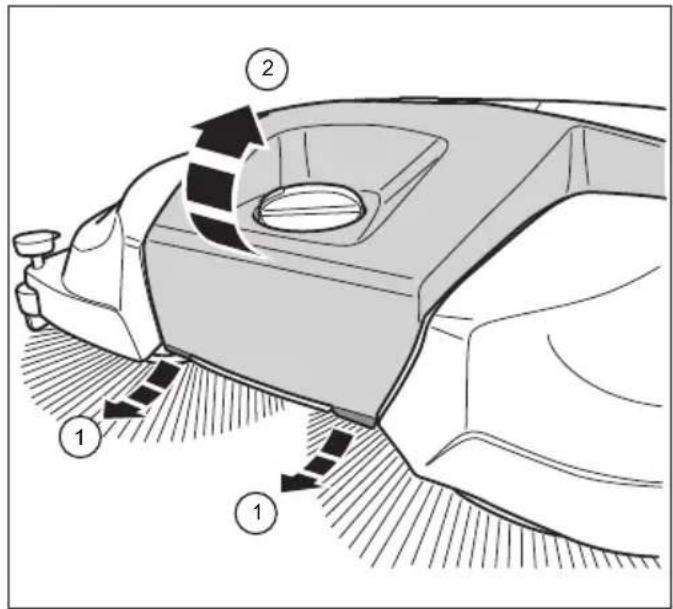

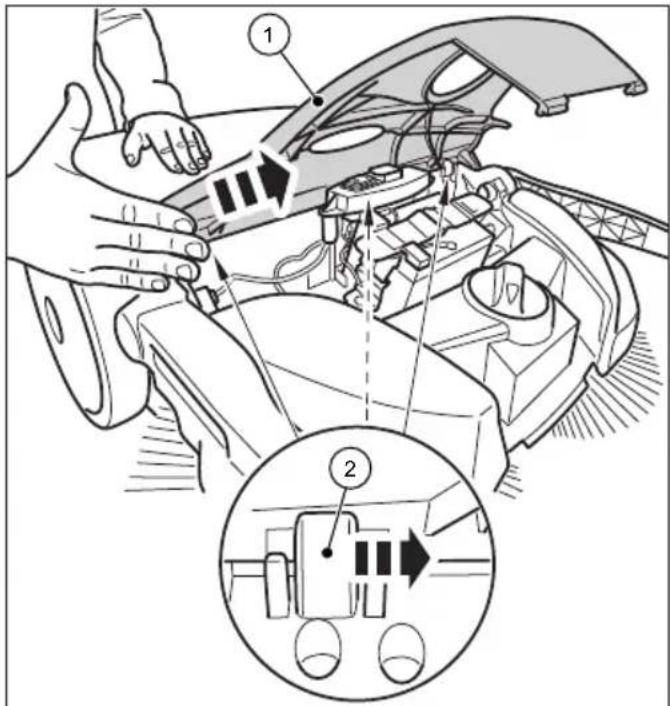

1. Vedä hupun (2) etureunan pidikkeitä (1) hieman eteenpäin.
2. Käännä huppu (2) ylöspäin.

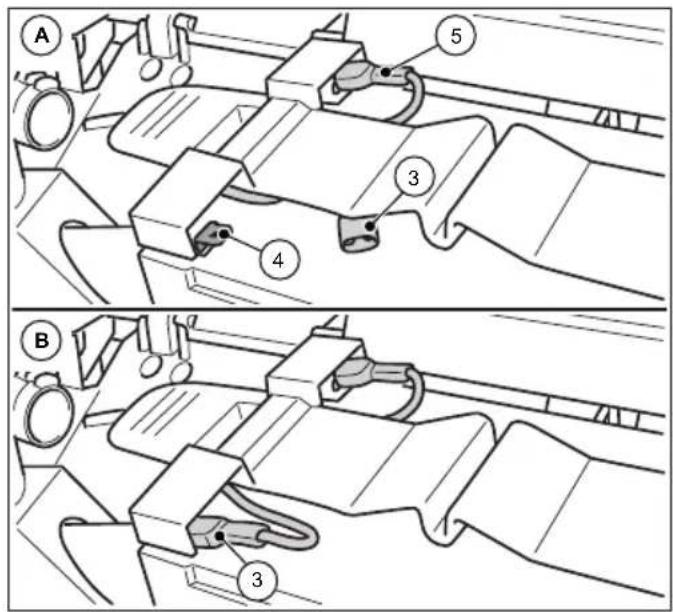

Kuva 10: Liitä akun liitäntäkaapeli

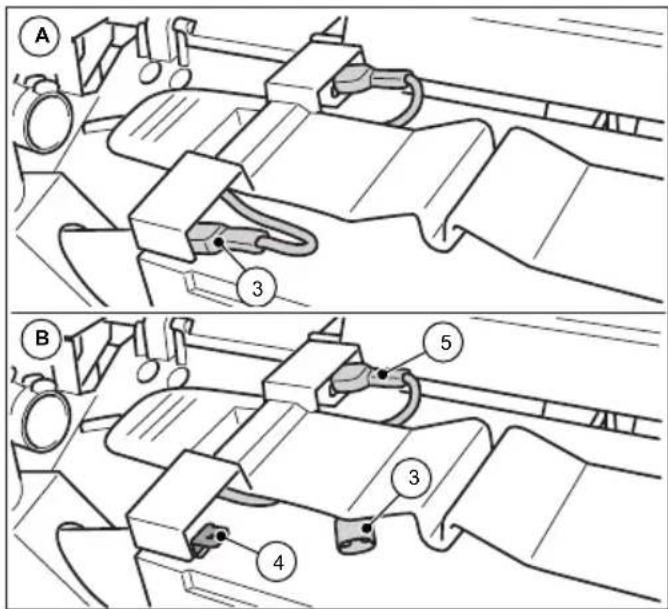

1. Liitä akun sininen liitäntäkaapeli (3) akun pidikkeeseen (4) kokonaan.

» (A): Akun liitäntäkaapelia ei ole liitetty.
» (B): Akun liitäntäkaapeli on liitetty.
» Punainen akun liitäntäkaapeli (5) on kiinnitetty toimituksen yhteydessä.

OHJE

FI

Varmista lisäksi, että akun punainen liitäntäkaapeli (5) on kytketty kunnolla. Väärin liitetty akun kaapeli voi vahingoittaa laitetta ja mitätöidä takuun

1. Sulje huppu (2) ja lukitse se pidikkeillä (1).

6.3 Akunlataus

Kuva 11: Liitä laturi

» On suositeltavaa ladata akku täyteen ennen ensimmäistä käyttökertaa.
» Laturissa (3) on täysin elektroninen jännitteen ja virran rajoitin. Tämä tarkoittaa, että liitetty akku pidetään aina optimaalisesti ladattuna. Tämä estää akun ylikuormittumisen.
» Akun lataaminen edellyttää, että akun liitäntäkaapelit on kytketty oikein. Tietoja akun liittämisestä löytyy tämän käyttöohjeen luvusta "6.2 Liitä akun liitäntäkaapelī".

OHJE

• Lakaisukonetta ei saa käynnistää lataamisen aikana. Tämä voi vahingoittaa lakaisukoneen sähköosia.

• Iarkista ennen lataamista, ettei laturin pistokkeessa ja lakaisukoneessa ole vieraita esineita, esim. sahkoa johtavia esineita. Oikosulun ja kaapelipalon aiheuttama laitevaurio.

• Avaa lakaisukoneen latausliitännän suojakorkki (1).

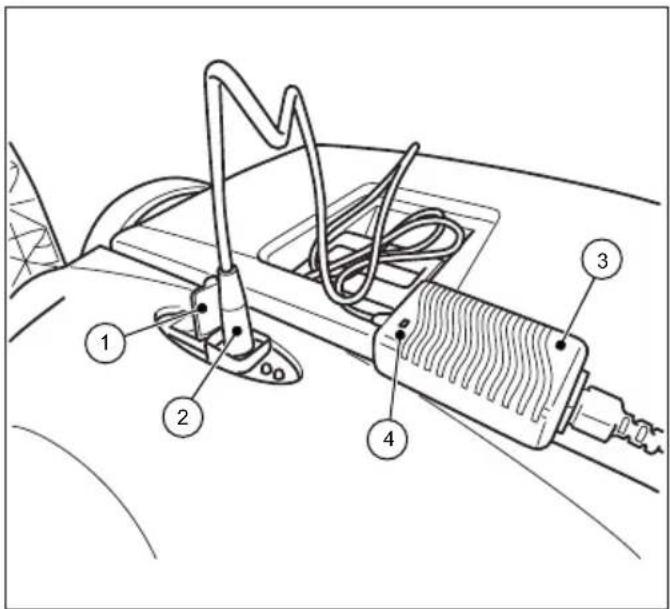

Kuva 12: Liitä laturi

1. Työnnä laturin (3) pistoke (2) lakaisukoneen latausliittimeen.
2. Liitä laturin (3) virtajohto 230 V:n verkkoliitäntään.
   » Lataamisen aikana laturinLED-näyttö (4) palaa oranssina. Kun akku on ladattu täyteen, laturin LED-näyttö (4) muuttuu vihreäksi.
   » Latausaika riippuu olennaisesti akun lataamisen aloittamista edeltävästä SOC-arvosta (lataustilasta) Jos akkua ei ladata pitkään aikaan, varaustaso laskee, mikä pidentää latausaikaa. Täyteen lataaminen voi kestää jopa noin 7 tuntia. Huomaa ulkopakkauksen tai ennen toimitusta lakaisukoneeseen kiinnitetyn tarran tiedot.

OHJE

Lataa akkua optimaalisen käyttöiän saavuttamiseksi ja ikääntymisen minimoimiseksi vähintään joka toinen kuukausi noin 10 tunnin ajan. Täyteen ladattu akku vähentää syväpurkautumisen ja akkukennojen korjaamattoman vahingoittumisen riskiä. Akku voidaan ladata myös lyhyen, noin 15 minuutin käyttöajan jälkeen.

7. Käyttö

VAROITUS

Lasinsirpaleet, metallit tai muut teräväreunaiset materiaalit voivat viiltää!

Lasinsirpaleet, metallit tai muut teräväreunai-set materiaalit voivat viiltaa tyhjennettaessa säiliötä.

- Käytä ohjeiden mukaisia henkilökohtaisia suojavarusteita!

VARO

Lakaistaessa nouseva pöly vaarantaa terveyden!

Pölyn hengittäminen voi vaarantaa terveyden

- Käytä ohjeiden mukaisia henkilökohtaisia suojavarusteita!

7.1 Ennen töiden aloittamista

• Tarkasta laitteen toiminta ennen töiden aloittamista.
• Tarkasta, että säädettävä työntöaika on tiukasti kiinnikkeissä.
  • Tarkasta säiliön kiinnitys ja kunto.
• Tarkista sivuharjat ja telaharja oksien, kelattujen lankojen ja narujen, pitkäkuituisten materiaalien jne. varalta. Poista ne tarvittaessa.
• Tarkasta, onko sivuharjoihin ja telaharjan tarttunet osia tai likaa.
• Tarkasta otepintojen likaisuus ja puhdista tarvittaessa.
• Tarkista, voidaanko virtakytkin kääntää helposti ja milloin tahansa asentoon "0".
• Tarkista, ettei lakaisukoneen laturin liitäntäpistokkeessa ole vieraita esineitä.

OHJE

Latauspistokkeessa tai sen sisällä ei saa olla sähköä johtavia esineitä. Oikosulun ja kaapelipalon aiheuttama laitevaurio. Pidä latauspistokkeen suojaläppä aina kiinni.

7.2 Sivuharjojen korkeuden säätäminen

Sivuharjojen korkeudensäätökahva on keskellä etuosaa. Sivuharjojen korkeus voidaan säätää lakaistavan alustan mukaan. Asennot perustuvat kokemukseen ja on tarkoitettu ohjeeksi. Harjojen korkeutta on tarvittaessa säädettävä alustan mukaan.

• Asento 1-2: kaikki tasaiset, kovat pinnat (esim. asfaltti, betoni, laatat...)
• Asento 3-4: kosteat lehdet, hiekka, epätasaiset pinnat (esim. pesubetonilaatat)
• Asento 5-7: runsas lika ja suuret epätasaisuudet

OHJE

Älä paina sivuharjoja maata vasten liian lujasti. Liian suuri kosketuspaine lisää kulumista ja lyhentää akun käyttöikää. Liian korkea kosketuspaine lisää myös työntövastusta ja voi vaikuttaa puhdistustulokseen negatiivisesti.

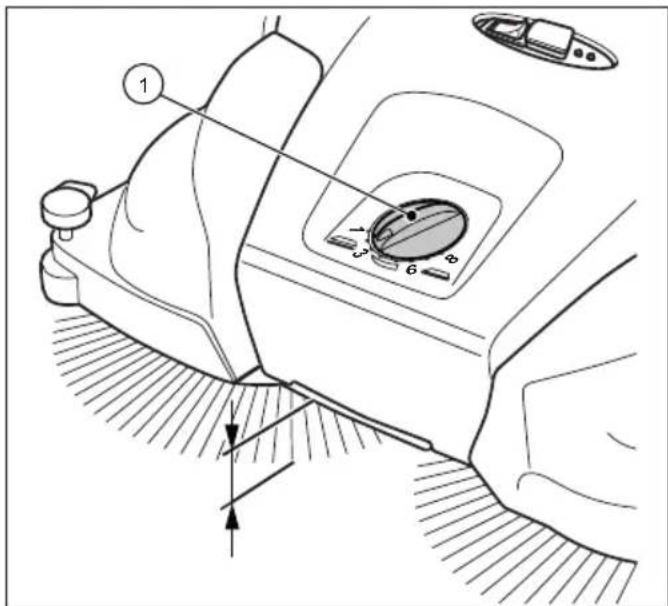

Kuva 13: Sivuharjojen korkeuden säätö

• Säädä tarvittava asento:
- Säädä korkeus asentoa pienemmäksi kääntämällä kahvaa (1) vasemmalle.
- Säädä korkeus asentoa suuremmaksi kääntämällä kahvaa (1) oikealle.
» Nosta konetta hieman kantokahvasta. Korkeuden saa silloin säädettyä helpommin.

7.3 Painimen säätö

Painimen avulla sivuharja säädetään lakaistaviin reuna-alueisiin, esim. seiniin tai reunakiviin sopivaksi.

OHJE

Jos painin on säädetty väärin matalia reunoja vasten, seurauksena voi olla liika kuluminen. Painin ei saa koskettaa alustaa.

Kuva 14: Painimen säätäminen

Reunojen ja kulmien lakaisminen

• Paina painimen kahva (1) alas.
Tasaisten pintojen lakaisminen
• Vedä painimen kahva (1) ylös.

7.4 Akkukäyttö ja LED-näyttö

Kuva 15: Käyttö ja näyttö

LED-näyttö (2) antaa tietoa lakaisukoneen nykyisestä toimintatilasta akkukäyttötilassa.

- Aseta lakaisukone lakaistavalle pinnalle.

VARO

Älä paina virtakytkintä jalalla.

Jos lakaisukone kallistuu sivuharjojen käynnistytyä, voi kaatuminen tai kompastuminen aiheuttaa vammoja

- Kytke lakaisukone päälle tai pois päältä vain käsin.

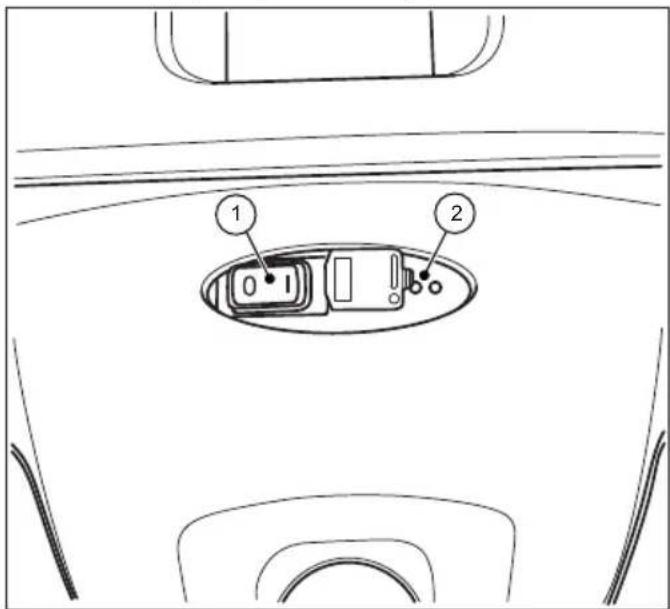

- Kytke lakaisukone päälle painamalla virtakytkin (1) "l" -asentoon.

Sivuharjat ja telaharja alkavat pyöriä. Jos akkua on ladattu riittävästi, LED-näytön (2) vihreä LED syttyy akun käytön aikana.

Käyttö

starmix 697

starmix

• Työnnä konetta kahdella kädellä aisasta.
• Työnnä konetta eteenpäin normaalia kävelyvauhtia.
• Kytke lakaisukone pois päältä kääntämällä virtakytkin (1) asentoon "0".
• Tyhjennä keruusäiliö tarvittaessa; katso "Säiliön tyhjentäminen" käyttöohjeen kohdasta luvusta 7.7.
  » Tyhjennä keruusäiliö säännöllisin väliajoin täydellisen lakaisutuloksen aikaansaamiseksi.

OHJE

• Jos sivuharjat pyörivät hitaammin tai jos LED-näytön (2) punainen LED syttyy käytön aikana, se tarkoittaa, etta akun varaus on vähissä. Sammuta laite ja lataa akku.

• Jos akun varaus on liian alhainen, laite kytkeytyy pois päältä sisäänrakennetun elektroniikan ansiosta. Siinä yhteydessä LED-näytön (2) punainen LED vilkkuu. Sammuta laite ja lataa akku. Takuu päättyy jos akun annetaan purkautua kokonaan!

• Puhdista lakaisukone ja pölysuodatin työn päätyttyä, katso tämän käyttöohjeen "Laitteen puhdistaminen" luku 9.5.

• Lataa akku tarvittaessa täyteen, katso tämän käyttöoppaan "Akun lataus" luku 6.3.

7.5 Ylikuormitussuoja

Vaurioiden välttämiseksi moottorit on varustettu ylikuormitussuojalla. Jos lakaisukoneen elektroniikka sammuu jo hetken kuluttua, se johtuu moottoreiden liiallisesta kuormituksesta. Telaharjojen sekä sivuharjojen liikkumisvapaus on tarkistettava ja tukokset, kuten esim. jumiutuneet kivet, kierretyt langat ja vastaavat on poistettava.

Kuva 16: Käyttö ja näyttö

- Kun ylikuormitussuoja on lauennut, sammuta lakaisukoneen elektroniikka kääntämällä virtakytkin (1) asentoon "0".

VARO

Loukkaantumisvaara lakaisukoneen vahingossa käynnistämisen yhteydessä!

Lakaisukoneella työskenneltäessä on olemassa koneeseen tarttumisen vaara, jos se kytkeytyy päälle vahingossa

- Varmista, ettei laitetta kaynnisteta vahingossa, kun tukosta vapautetaan! Irrota akun sininen liitantakaapelik akusta tarvittaessa. Katso kohta "Akun liitantakaapelin irrottaminen" kayttoohjeiden luvusta 10.2

1. Paikanna ja poista tukos, katso näiden käyttöohjeiden kohta "Esteen poistaminen" luvusta 9.3.
2. Liitä tarvittaessa akun sininen liitäntäkaapeli uudelleen. Katso kohta "Liitä akun liitäntäkaapeli" käyttöohjeiden luvusta 6.2.

starmix

starmix 697

1. Kytke lakaisukone päälle siirtämällä virtakytkintä asentoon "I".
2. Tarkista, toimiiko laite jälleen normaalisti.

7.6 Manuaalinenkäyttö

Lakaisukonetta voidaan käyttää väliaikaisesti ilman sähköistä apua, kun akun varaus on vähissä. Lakaisumekanismia käytetään silloin työntämällä laitetta.

• Työnnä konetta kahdella kädellä aisasta.
• Työnnä konetta eteenpäin normaalia kävelyvauhtia.
• Tyhjennä keruusäiliö tarvittaessa; katso "Säiliön tyhjentäminen" käyttöohjeen kohdasta "Säiliön tyhjentäminen" luvusta 7.7.
• Lataa akku uudelleen täyteen, katso tämän käyttöohjeen kohta "Akun lataus" luvussa 6.3.
  » Käytä laitetta manuaalisesti vain väliaikaisesti. Akkukäytöllä paremmat lakaisutulokset voidaan saavuttaa pienemmällä vaivalla.

7.7 Säiliöntyhjentäminen

VAROITUS

Lasinsirpaleet, metallit tai muul teräväreunaiset materiaalit voivat viiltää!

Lasinsirpaleet, metallit tai muut teräväreunaiset materiaalit voivat viiltää tyhjennettäessä säiliötä.

- Käytä ohjeiden mukaisia henkilökohtaisia suojavarusteita!

VARO

Lakaistun pölyn aiheuttama terveysvaara!

Lakaistu pöly voi vaarantaa terveyden keruusäiliötä tyhjennettäessä.

- Käytä ohjeiden mukaisia henkilökohtaisia suojavarusteita!

Kuva 17: Säiliön tyhjentäminen

• Tyhjennä säiliö aina käytön jälkeen.
• Tyhjennä säiliö säännöllisesti, jolloin lakaisutulos on moitteeton.
• Tuo työntöaisa (1) eteenpäin kallistettuun asentoon.
• Nosta säiliö (3) ylöspäin kahvasta (2) vetämällä.
• Tyhjennä säiliö (3) täysin.
  » Tarkasta, että reunoissakaan ei ole likaa.
• Aseta tyhjä säiliö (3) takaisin laitteeseen ja käännä säädettävä työntöaisa työntöasentoon.
• Paina säiliön kahva (2) alkuasentoon. Paina samanaikaisesti voimalla lakaisulaitteen suuntaan niin, että säiliön kahvan koukku jää helposti kiinni lakaisulaitteen lukituskohtaan.
  » Säiliön (3) on lukkiuduttava kuuluvasti.
• Käännä säädettävä työntöaisa (1) työsuoraan.

8. Ongelmien korjaaminen

VAROITUS

Lasinsirpaleet, metallit tai muul teräväreunaiset materiaalit voivat viiltää!

Lasinsirpaleet, metallit tai muut teravareunaiset materiaalit voivat viiltaa tyhjennettäessä säiliötä.

- Käytä ohjeiden mukaisia henkilökohtaisia suojavarusteita!

VARO

Lakaistaessa nouseva pöly vaarantaa terveyden!

Pölyn hengittäminen voi vaarantaa terveyden.

- Käytä ohjeiden mukaisia henkilökohtaisia suojavarusteita!

VARO

Säädettävän työntöaisan kallistumisen aiheuttama loukkaantumisvaara!

Säädettävän työntöaisan kallistuminen voi aiheuttaa käyttäjän tai muiden henkilöiden lievän loukkaantumisen, esim. sormien jäännin puristuksiin tai verenpurkaumia

- Pida kannettava laitetta niin, etta saadettava työntöaisa ei voi kallistua.

VARO

Loukkaantumisvaara lakaisukoneen vahingossa käynnistämisen yhteydessä!

Lakaisukoneella työskenneltäessä on olemassa koneeseen tarttumisen vaara, jos se kytkeytyy päälle vahingossa

- Varmista, että laitetta ei käynnistetä vahingossa vian korjaamisen aikana! Irrota akun sininen liitäntäkaapeli akusta tarvittaessa. Katso kohta "Akun liitäntäkaapelin irrottaminen" käyttöohjeiden luvusta 10.2.

Häiriöt ovat mahdollisia vaikka laite huolletaan ja tarkastetaan ohjeiden mukaisesti. Mahdolliset häiriöt, niiden syyt ja korjaamistoimenpiteet luetellaan seuraavassa taulukossa osa 1 ja osa 2.

8.1 Häiriötaulukko osa 1

Häiriö Syy Korjaus
Laite liikkuu raskaasti tai epätasaisesti	Laite likainen	Lakaisukoneen puhdistus, katso luvun 9.5 kohdasta "Laitteen puhdistaminen"
	Harjojen pyöriminen on estynyt	Tukoksen poistaminen, katso luvun 9.3 kohdasta "Esteen poistaminen"
	Harjojen voimansiirrot likaiset	Harjojen voimansiirtojen puhdistus, katso luvun 9.5 kohdasta "Laitteen puhdistaminen"
	Korkeuden säätö asetettu liian matalalle	Säädä korkeus, katso luku 7.2 kohdassa "Sivuharjojen korkeuden säätäminen"
	Sivuharjojen kosketuspaine on liian korkea
	Akun varaustaso on liian alhainen. Lakaisukoneen LED-valo palaapunaisena	Lataa akku, katso luku 6.3 kohdassa "Akun lataus"
	Sivuharjat eivät pyöri	Ota yhteys huoltoon
	Telaharja ei pyöri.
Laite sammuu	Sivuharjojen kosketuspaine on liian korkea	Säädä korkeus, katso luku 7.2 kohdassa "Sivuharjojen korkeuden säätäminen"
	Harjojen pyöriminen on estynyt	Lakaisukoneen puhdistus, katso luvun 9.5 kohdasta "Laitteen puhdistaminen"
	Ylikuormitussuoja on aktiivinen	Tukoksen poistaminen, katso luvun 7.5 kohdasta "Ylikuormitussuoja"
	Akun varaustaso on liian alhainen. Lakaisukoneen LED-näyttö vilkkuu "punaisena". Elektroniikka on sammuttanut laitteen	Lataa akku, katso luku 6.3 kohdassa "Akun lataus"
	Sulake F1 on viallinen	Tarkista ja vaihda sulake F1, katso luku 8.4 kohdassa "Poista sulake F1 ja tarkista se"
Laite ei enää käynnisty	Sulake F1 on viallinen	Tarkista ja vaihda sulake F1, katso luku 8.4 kohdassa "Poista sulake F1 ja tarkista se"
	Akun liitäntäkaapeli on irrotettu	Akun liitäntäkaapelin liittäminen, katso luku 6.2 kohdassa "Liitä akun liitäntäkaapeli"
	Akun syväpurkaus Ota yhteys huoltoon
Harjakset ovat vääntyneet Väärä säilytys		Kohdista harjakset, katso luku 9.4 kohdassa "Harjasten oikaiseminen"

8.2 Häiriötaulukko osa 2

Häiriö Syy Korjaus

Lakaistutulos riittämätön	Luiska puuttuu, on löysä tai erittäinkulunut	Uusi luiska
	Sivuharjojen kosketuspaine on liiankorkea	Säädä korkeus, katso luku 7.2 kohdassa"Sivuharjojen korkeuden säätäminen"
	Sivuharjat ovat kuluneet merkittävästi	Vaihda sivuharja
	Keruusäiliö on täynnä.	Keruusäilön tyhjennys, katso luku 7.7 kohdassa "Säiliön tyhjentäminen"
	Lakaisukoneen vääränlainenkäyttö luvun 2.2 kohdan "Muu kuinmääräystenmukainen käyttö." tietojenperusteella.	Käytä sopivaa puhdistuslaitetta taipuhdistusainetta

8.3 Viankorjausprosessi

VARO

Loukkaantumisvaara lakaisukoneen vahingossa käynnistämisen yhteydessä!

Lakaisukoneen vianmäärityksen jälkeen on olemassa koneeseen tarttumisen vaara, jos se kytkeytyy päälle vahingossa.

- Ennen kuin kytket akun, varmista, että laitteen virtakytkin on asennossa "0".

1. Aseta laitteen virtakytkin asentoon "0".
2. Irrota akun sininen liitäntäkaapeli akusta tarvittaessa.
3. Poista vika vikataulukon mukaisesti.
4. Liitä akun sininen liitäntäkaapeli takaisin akkuun tarvittaessa.
5. Kytke lakaisukone päälle kääntämällä virtakytkin asentoon "I". Tarkista, toimiiko laite jälleen normaalisti.

8.4 Poista sulake F1 ja tarkista se

Lakaisukoneessa on 15 ampeerin sulake sähköosien suojaamiseksi. Tarkasta ja vaihda sulake F1 seuraavasti:

VARO

Sulakkeen väärän vahvuuden aiheuttama loukkaantumis- tai tapaturmavaara!

Jos kaytetaan vaaran vahvuista sulaketta, voivat sähkökomponentit ylikuormittua sammutetussa laitteessa, latausprosessin aikana tai kun laite on toiminnassa, mikä voi johtaa savun muodostumiseen ja tulipaloon.

- Vaihda sulake vain uuteen, valmistajan hyväksymään 15 ampeerin sulakkeeseen.

VARO

Loukkaantumisvaara lakaisukoneen vahingossa käynnistämisen yhteydessä!

Lakaisukoneella työskenneltäessä on olemassa koneeseen tarttumisen vaara, jos se kytkeytyy päälle vahingossa

- Varmista, että laitetta ei käynnistetä vahingossa, kun irrotat ja tarkistat sulaketta! Irrota sitä varten akun sininen liitäntäkaapeli akusta

OHJE

Käyttämällä suuremman tai pienemmän arvon sulaketta voi vahingoittaa laitetta huomattavasti.

Vaurioiden välttämiseksi vaihda palanut sulake vain valmistajan 15 ampeerin sulakkeeseen. Vaihda sulake vasta, kun vian syy on poistettu.

Kuva 18: Hupun irrottaminen

1. Aseta laitteen virtakytkin asentoon "0".

2. Siirrä työntöaisaa eteenpäin kallistettuun asentoon, katso tämän käyttöohjeen kohdan "Säiliön tyhjentäminen" luku 7.7.

3. Irrota akun sininen liitäntäkaapeli akusta, katso tämän käyttöohjeen kohdan "Akun liitäntäkaapelin irrottaminen" luku 10.2.
4. Irrota huppu (1) varovasti saranoista (2) naputtamalla saranaa kämmenellä varovasti hupun reunaa vasten nuolen suuntaan.

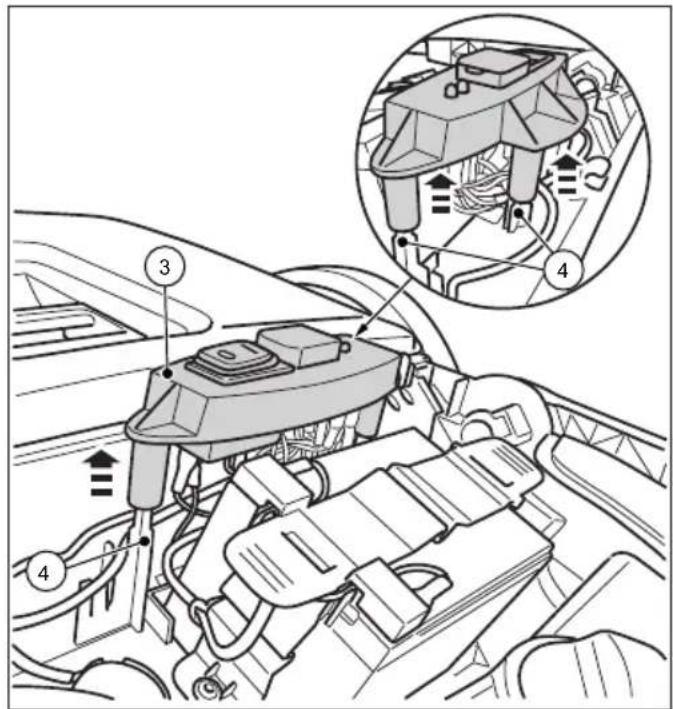

Kuva 19: Kytkinlevyn irrottaminen

1. Vedä kytkinlevyä (3) varovasti ylös ja poispäin ohjaintapeista (4).
   FI 6. Aseta kytkinlevy (3) liitetyillä kaapeleilla syrjään.

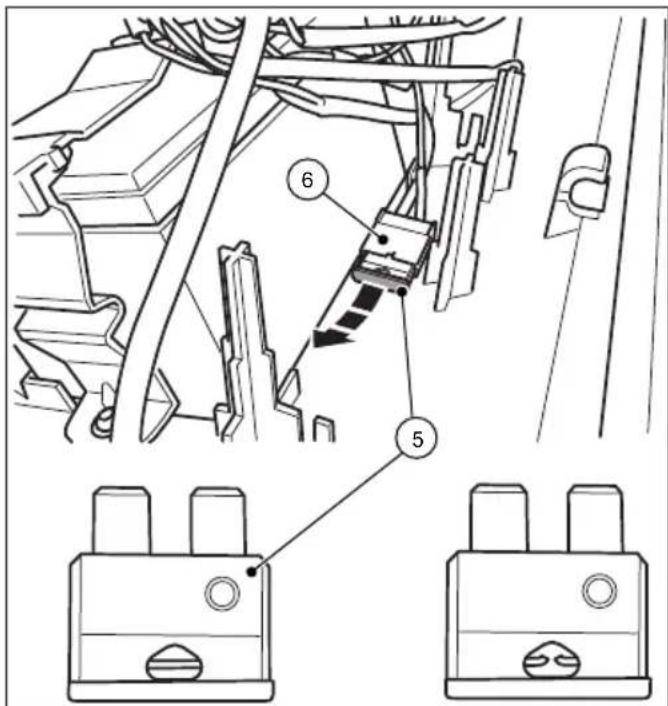

1. Vedä sulake F1 (5) pois sulakepidikkeestä (6).
2. Tarkista ja vaihda sulake tarvittaessa.

» Oikealla olevassa kuvassa näkyy palanut sulake.

» Käytä vain sulaketta, joka on tarkasti 15 ampeeria.

» Kokoonpano suoritetaan päinvastaisessa järjestyksessä kuin purkaminen.

Huomaa seuraava:

1. Aseta huppu paikalleen päältäpäin ja napsauta ne saranoihin painamalla sitä varovasti.
2. Liitä akun sininen liitäntäkaapeli akun pidikkeeseen kokonaan.
3. Kytke lakaisukone päälle siirtämällä virtakytkintä asentoon "I".
4. Tarkista, toimiiko laite jälleen normaalisti.

OHJE

Jos sulake palaa uudelleen heti lakaisukoneen virran kytkemisen jälkeen, ota yhteys huoltoon

9. Huolto ja puhdistaminen

VAROITUS

Lasinsirpaleet, metallit tai muul teräväreunaiset materiaalit voivat viiltää!

Lasinsirpaleet, metallit tai muut teravareunaiset materiaalit voivat viiltaa tyhjennettäessä säiliötä.

- Käytä ohjeiden mukaisia henkilökohtaisia suojavarusteita!

VARO

Lakaistaessa nouseva pöly vaarantaa terveyden!

Pölyn hengittäminen voi vaarantaa terveyden.

- Käytä ohjeiden mukaisia henkilökohtaisia suojavarusteita!

VARO

Säädettävän työntöaisan kallistumisen aiheuttama loukkaantumisvaara!

Säädettävän työntöaisan kallistuminen voi aiheuttaa käyttäjän tai muiden henkilöiden lievän loukkaantumisen, esim. sormien jäännin puristuksiin tai verenpurkaumia

- Pida kannettava laitetta niin, etta saadettava työntöaisa ei voi kallistua.

VARO

Vaaralliset puhdistusaineet!

Aineet voivat sisaltaa terveydelle haitallisia aineosia ja siten ärsyttää hengitysteitä ja ihoa.

• Huomioi valmistajan käyttöturvallisuustiedote.
  • Vältä roiskumista ja sumuamista.
• Älä syö, juo, tupakoi työskentelyn aikana.
• Estä aineen joutuminen iholle ja silmiin

VARO

Loukkaantumisvaara lakaisukoneen vahingossa käynnistämisen yhteydessä!

Lakaisukoneen huolto- ja puhdistustöiden aikana on olemassa koneeseen tarttumisen vaara, jos kone kytketään päälle vahingossa.

• Laite on kytkettävä pois päältä ja irrotettava virtalähteestä kaikkea työtä varten.
• Älä tee mitään työtä moottorin käydessä.
• Virtakytkimen on oltava asennossa "0".
• Varmista, että laitetta ei käynnistetä vahingossa huolto- ja puhdistustöiden aikana! Irrota akun sininen liitäntäkaapeli akusta tarvittaessa. Katso kohta "Akun liitäntäkaapelin irrottaminen" käyttöohjeiden luvusta 10.2.

OHJE

Virheellinen huolto voi johtaa vaurioihin ja lyhentää lakaisukoneen käyttöikää

Seuraavissa osissa selostetaan huolto- ja puhdistustyöt, joilla varmistetaan laitteen optimaalinen ja häiriötön toiminta.

Joiden töiden välit riippuvat ajasta ja/tai kuormituksesta. Kun väli ilmoitetaan sekä määräaikana että käyttötunteita (kt), ensin saavutettavaa on noudatettava.

Kysy valmistajalta huoltotöistä ja -väleistä.

9.1 Huoltokaavio

Huoltoväli	Huoltotyöt
Ennen töiden aloittamista	Tarkasta laitteen toiminta ja vauriot. Ota tarvittaessa yhteys huoltoon.
	Tarkasta, että työntöaisa on tiukasti kiinni kahvan heloissa
	Tarkasta keruusäiliön kiinnitykset ja kunto.
	Tarkasta, onko sivuharjoihin ja telaharjaan kiertynyt lankoja ja naruja. Poista ne tarvittaessa.
	Tarkasta, onko sivuharjoihin ja telaharjaan tarttunut osia tai likaa.
	Tarkasta otepintojen likaisuus ja puhdista tarvittaessa.
	Tarkasta onko korkeus säädetty oikeaksi.
	Tarkasta lakaisupaineen säätö. Säädä lakaisupaine tarvittaessa lakaistavan kohteen mukaan.
	Tarkista, voidaanko virtakytkin kääntää aina helposti "0" -asentoon
	Tarkista, ettei lakaisukoneen laturin liitäntäpistokkeessa ole vieraita esineitä
	Tarkista riittääkö akun varaustaso suoritettavaan lakaisutyöhön. Lataa akku tarvittaessa
Töiden jälkeen	Tyhjennä keruusäiliö.
	Laitteen puhdistaminen
	Pölysuodattimen puhdistaminen
	Akun lataus
8 kt Puhdista harjojen voimansiirto
2 kuukautta Akun lataus

9.2 Pölysuodattimen puhdistaminen

1. Poista keruusäiliö lakaisukoneesta, katso tämän käyttöoppaan kohdan "Säiliön tyhjentäminen" luku 7.7.

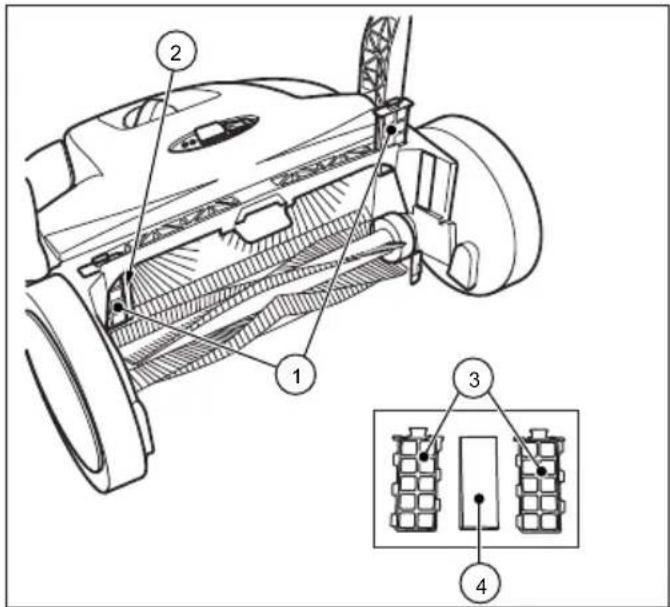

Kuva 21: Pölynsuodattimen poistaminen

1. Vedä pölynsuodattimet (1) ylös pois ohjaimista (2).
2. Avaa pölynsuodattimen muovikotelon (3) ja poista vaahtomuoviosa (4).
3. Koputa pöly vaahtomuoviosasta (4) ja puhdista vedellä.
4. Aseta kuivat vaahtomuoviosat takaisin muovikoteloon.
5. Työnnä pölynsuodatin takaisin ohjaimiin.
6. Kiinnitä säiliö takaisin lakaisukoneeseen.

9.3 Esteen poistaminen

• Poista harjoihin ja akseleihin kiertynyt materiaali (esim. narut, langat, pitkåt kuitumateriaalit...).
• Poista kiinni tarttunut materiaali (esim. kivet, oksat, lehdet...).

9.4 Harjastenoikaisminen

VAROITUS

Tulipalon vaara, jos puhallinta käytetään huolimattomasti tai puhallin on sopimaton!

Tulipalon vaara, kun oikaistavia harjaksia kuumennetaan liikaa.

• Älä käytä avotulta tai poltinta harjasten lammittamiseen!
• Älä käytä kuumailmapuhallinta. Kuuma ilma voi sulattaa harjakset.

Vääntyneet harjakset voidaan oikaista lämmittämällä niitä esim. hiustenkuivaimella.

• Suuntaa lämmin ilmavirta harjaksiin.
  » Oikaise tarpeeksi lämmenneet harjakset yksitellen.

9.5 Laitteenpuhdistaminen

• Älä käytä rasvaa liuottavia aineita.
• Älä käytä teräviä puhdistusvälineitä.
• Älä käytä puhdistamiseen painepesuria tai juoksevaa vettä. Laitetta ei saa upottaa veteen eikä puhdistaa vedellä.
• Suojaa laakeroinnit kosteudelta.

• Älä puhdista sivuharjoja ja telaharjaa paineilmalla.
  » Voimakas ilmavirtaa voi vahingoittaa harjaksia.

• Puhdista sivuharjat, telaharjat ja voimansiirrot märällä rievulla.

• Puhdista kaikki muoviosat kostealla liinalla.

» Pidä akku puhtaana, koska likainen akku voi purkautua ajan myötä napojen läpi kulkevan vuotovirran vuoksi.

1. Puhdista pölysuodatin.

10. Käytöstä poisto / Varastointi/säilytys

10.1 Työntöaisanpoistaminen

VARO

Säädettävan työntöaisan kallistumisen aiheuttama loukkaantumisvaara

Säädettävän työntöaisan kallistuminen voi aiheuttaa käyttäjän tai muiden henkilöiden lievan loukkaantumisen, esim. sormien jaannin puristuksiin tai verenpurkaumia

- Pidä kannettava laitetta niin, että säädettävä työntöaisa ei voi kallistua.

» Työntöaisa voidaan poistaa laitteesta tilan säästämiseksi säilytyksen aikana.

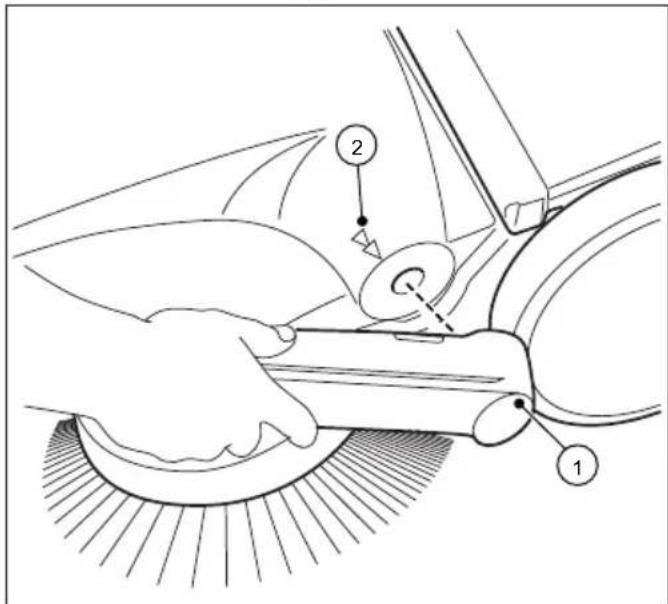

Kuva 22: Työntöaisan poistaminen

1. Kohdista kukin kotelon nuoli (2) kahvan helojen (1) harjaan.
2. Aseta laitteen eteen työntöaisan väliin.
3. Tartu kumpaankin kiinnikkeeseen (1) ja paina niitä varovasti ulospäin.
4. Vedä kiinnikkeet samanaikaisesti ulos laitteen kummastakin aukosta.

10.2 Akun liitäntäkaapelin irrottaminen

Akun täyden purkautumisen estämiseksi akun sininen liitäntäkaapeli on irrotettava, jos akkua varastoidaan lataamatta yli 2 kuukauden ajan.

Vianmäärityksen ja tukoksen poistamisen yhteydessä akku on myös tarvittaessa irrotettava. Suojaa lakaisukone tahattomalta käynnistymiseltä.

Noin kuuden kuukauden tai sitä pidempien varastointiaikojen aikana akun on oltava ladattu täyteen etukäteen, jotta akun suorituskyky säilyy. Tietoja akun lataamisesta löytyy tämän käyttöohjeen luvusta "6.3 Akun lataus".

» Pidä akku puhtaana, koska likainen akku voi purkautua ajan myötä napojen läpi kulkevan vuotovirran vuoksi.

FI Kuva 23: Avaa huppu

1. Vedä hupun (2) etureunan pidikkeitä (1) hieman eteenpäin.
2. Käännä huppu (2) ylöspäin.

Kuva 24: Akun liitäntäkaapelin irrottaminen

1. Vedä akun sininen liitäntäkaapeli (3) irti akun pidikkeestä (4).

» Varmista siinä yhteydessä, että akun sininen liitäntäkaapeli (3) ei voi ulkoisten vaikutusten, kuten laitteen liikkumisen takia, muodostaa eitoivottua yhteyttä pidikkeeseen (4) vahingossa (katso kuvaus 24 kuva B).
» Akun punainen liitäntäkaapeli (5) pysyy kytkettynä.

1. Sulje huppu (2) ja lukitse se pidikkeillä (1).

10.3 Varastointi/säilytys

OHJE

Asiaton säilytys, esimerkiksi varastointi kosteassa ymparistossa, voi vahingoittaa lakaisukonetta

» Ota huomioon tämän käyttöohjeen luvun "10.2 Akun liitäntäkaapelin irrottaminen" tiedot.
- Puhdista kone ja tyhjennä säiliö ennen varastointia.
» Tietoja säiliön puhdistamisesta on käyttöohjeen luvussa "7.7 Säiliön tyhjentäminen" ja puhdistamisesta luvussa "9.5 Laitteen puhdistaminen".

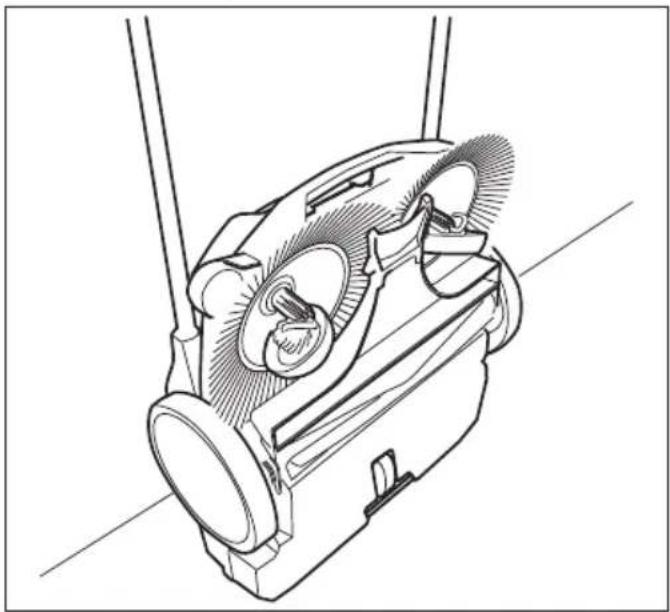

Kuva 25: Säilytysasento

• Aseta laite niin, että harjat eivät taitu tai väänny.
• Estä koneen ja säädettävän työntöaisan kaatuminen, liukuminen ja siten vaurioituminen.
• Älä säilytä laitetta ulkona tai kosteassa ympäristössä.

10.4 Hävittäminen

• Hävitä lakaisukone, laturi ja akku ympäristöystävällisellä tavalla alueellisten lakimääräysten mukaisesti.
• Hävitä laite ja akku erikseen.

REACH / EY-vaatimusten- mukaisuusvakuutus

starmix 697

starmix

11. REACH

REACH on kemikaalien rekisteröintiä, arviointia, lupia ja rajoituksia koskeva eurooppalainen kemikaaliasetus.

Tietoja REACH-asetuksen (EY) nro. 1907/2006 noudattamisesta löytyy osoitteesta www.starmix.de

12. EY-vaatimustenmukaisuusvakuutus Konedirektiivin 2006/42/EY liitteen II 1A mukainen vaatimustenmukaisuusvakuutus

Valmistaja:

Electrostar GmbH

Hans-Zinser-Str. 1-3

Teknisten asiakirjojen kokoonpanijaksi on valtuutettu:

Electrostar GmbH

Hans-Zinser-Str. 1-3

Käsiohjattava, akkukäyttöinen lakaisukone starmix 697

Vakuutamme, että edellä mainittu tuote on kaikkien asiaankuuluvien konedirektiivin 2006/42/EY säännösten mukainen. Yllä oleva tuote täyttää seuraavien asiaankuuluvien direktiivien vaatimukset:

• EMC-direktiivi 2014/30/EU
• RoHS 2011/65 / EU

Seuraavia yhdenmukaistettuja standardeja sovellettiin:

• EN ISO 12100:2010, koneturvallisuus - Riskien arvioinnin ja vähentämisen yleiset suunnitteluperiaatteet
• EN 60335-1:2012, kotitalouksia ja vastaavia käyttötarkoituksia varten suunniteltujen sähkölaitteiden turvallisuus - osa 1: Yleiset vaatimukset

• EN 60335-2-72: 2014, kotitalouksia ja vastaavia käyttötarkoituksia varten suunniteltujen sähkölaitteiden turvallisuus - osa 2-72: Erityisvaatimukset kaupalliseen käyttöön tarkoitetuille maankäsittelykoneille, vetolaitteella tai ilman

• EN 55014-1:2006 + A1:2009 + A2:2011, sähkömagneettinen yhteensopivuus - kodinkoneita, sähkötyökaluja ja vastaavia sähkölaitteita koskevia vaatimuksia - osa 1: Häiriöpäästöt (CISPR 14-1: 2005 + A1: 2008 + Cor. :2009 + A2:2011)

• EN 55014-2:1997+A1:2001+A2:2008, sähkömagneettinen yhteensopivuus - kodinkoneita, sähkötyökaluja ja vastaavia sähkölaitteita koskevia vaatimuksia - osa 2: Häiriönsieto - tuoteperhestandardi (IEC/CISPR 14-2:1997 + A1:2001 + A2:2008)
• EN 62233:2008-04, Menetelmä kodinkoneiden ja vastaavien sähkölaitteiden sähkömagneettisten kenttien mittaamiseksi sähkömagneettisissa kentissä olevien henkilöiden turvallisuuden kannalta.
• EN IEC 63000:2018-12, Tekninen dokumentaatio sähkö- ja elektroniikkalaitteiden arvioimiseksi vaarallisten aineiden rajoituksia koskien;

Ebersbach, 21.09.2020

Candu

Srem

Carsten Gresser

Head of Assurancer

starmix

starmix 697

Spis treści
