KÄYTTÖOHJE DuroSweep 77 Pro Starmix

1. Yleistä....247
   1.1 Osoite 247
   1.2 Käytänteet 247
   1.3 Symbolit ja merkinnät 247
   1.4 Vastuun rajoitus 247
   1.5 Takuu 247
   1.6 Tekijänoikeus....248
   1.7 Kohderyhmä 248
2. Turvallisuus 248
   2.1 Määräysten mukainen käyttö 248
   2.2 Muu kuin määräystenmukainen käyttö. 248
   2.3 Käyttäjän vastuu....249
   2.4 Yleisiä turvallisuusohjeita 249
   2.5 Yleiset akkua koskevat turvallisuustiedot 249
   2.6 Laitteen varoitusmerkinnät 251
   2.7 Henkilökohtaiset suojavarusteet 251
3. Tekniset tiedot 251
4. Rakenne ja toiminta 252
   4.1 DuroSweep 77 Pro 18 V 253
   4.2 DuroSweep 77 Pro....253
5. Kuljetus 253
   5.1 Toimitus....253
   5.2 Kuljetussymbolit 253
   5.3 Toimituksen sisältö 253
   5.4 Pakkausmateriaalien käsittely 253
   5.5 Lakaisukoneen varastointi 253

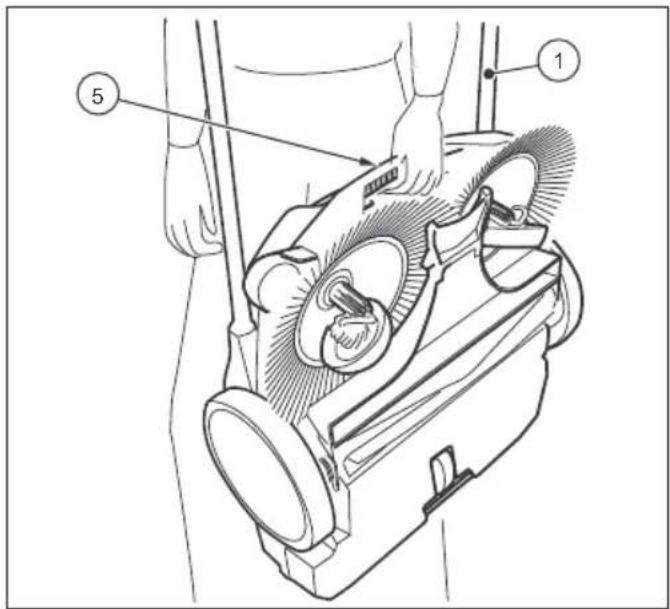

   5.6 Laitteen kantaminen....254
   5.7 Laitteen kuljettaminen ajoneuvossa....254
6. Käyttöönotto 255

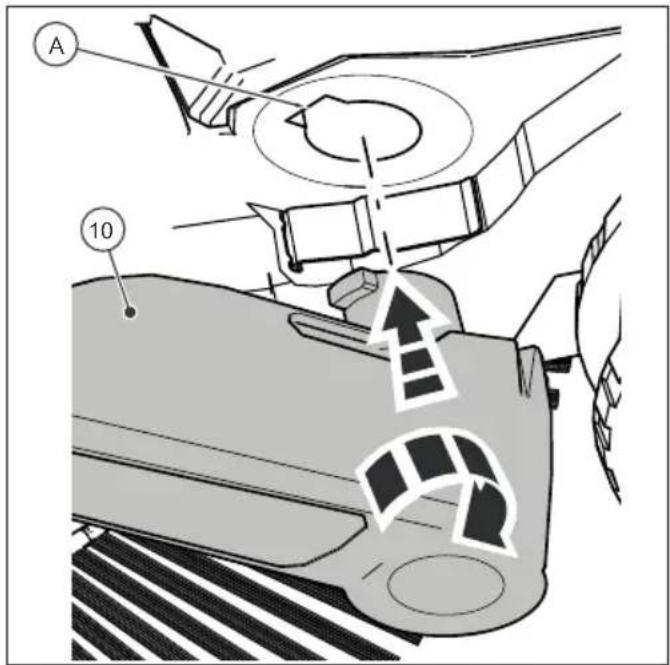

   6.1 Kahvan helojen asennus 255

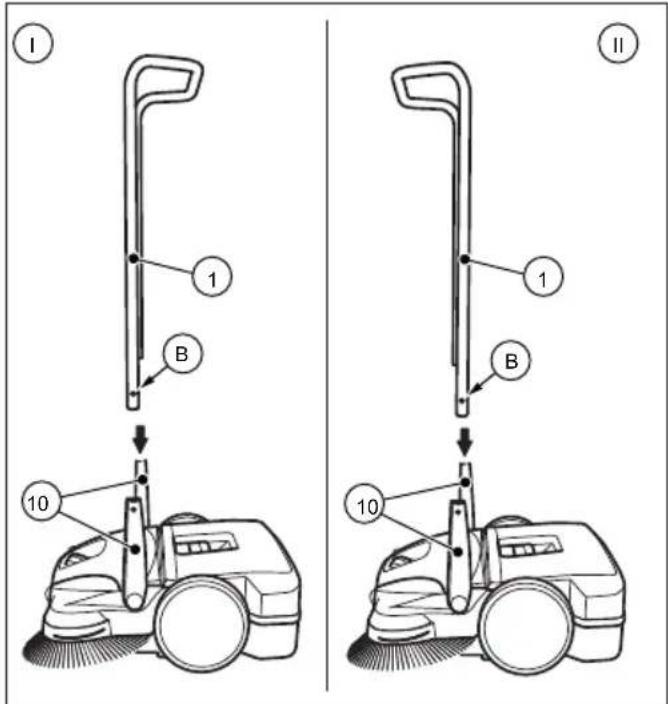

   6.2 Työntöaisan asentaminen....255

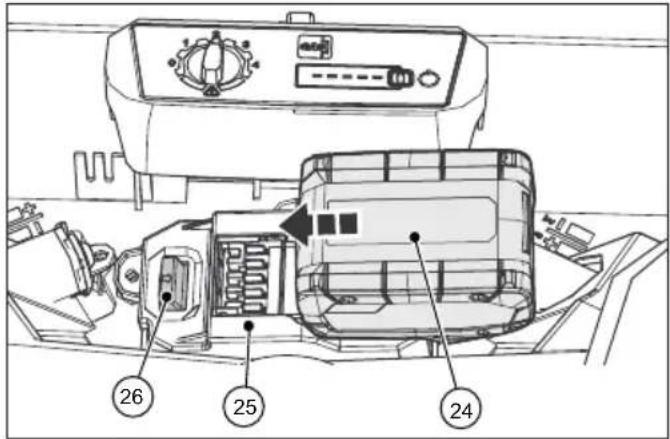

   6.3 Akun asennus....256
   6.4 Akun lataus....256
7. Käyttö 256
   7.1 Ennen töiden aloittamista....256

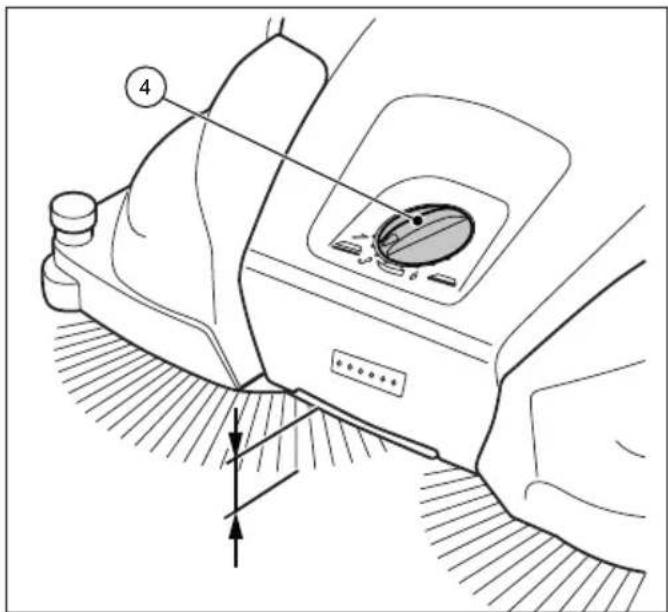

   7.2 Sivuharjojen korkeuden säätäminen....257

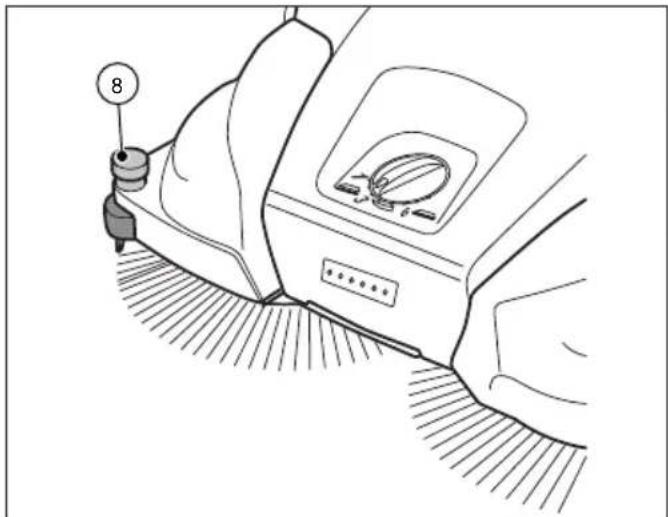

   7.3 Pitolaitteen säätö....257
   7.4 Akkukäyttö ja LED-näyttö....258
   7.5 Ylikuormitussuoja 258
   7.6 Manuaalinen käyttö 259

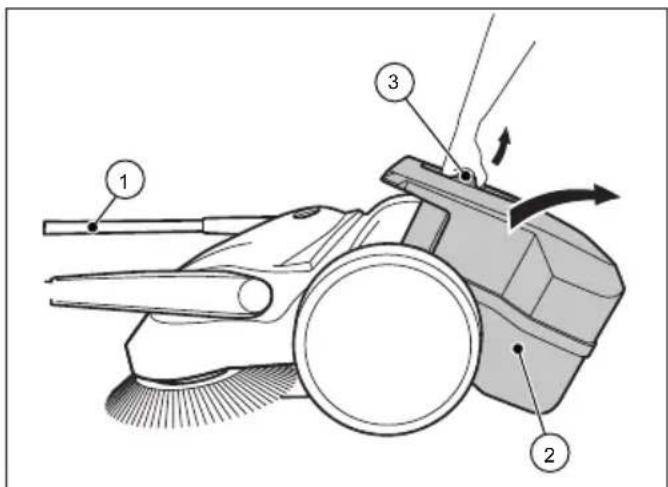

   7.7 Säiliön tyhjentäminen 259
8. Ongelmien korjaaminen....260
   8.1 Häiriötaulukko osa 1....261
   8.2 Häiriötaulukko osa 2....262
   8.3 Viankorjausprosessi 263

DuroSweep 77 Pro / DuroSweep 77 Pro 18 V

starmix

1. Huolto ja puhdistaminen 263
   9.1 Huoltokaavio....264

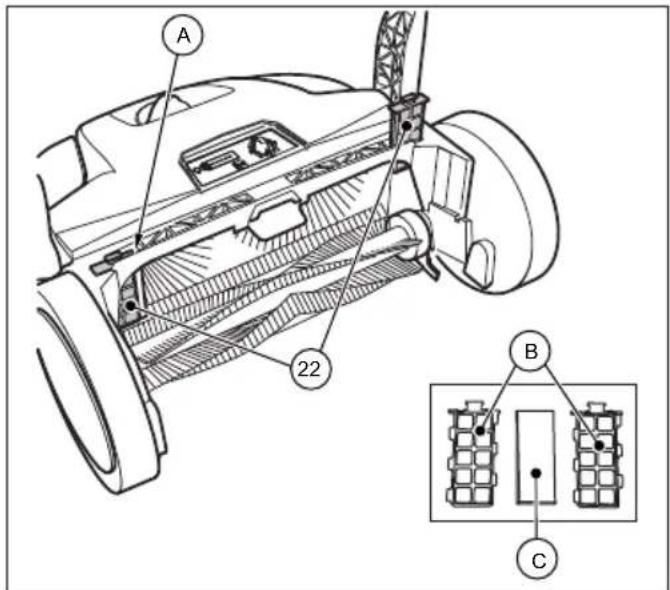

   9.2 Pölysuodattimen puhdistaminen....265
   9.3 Esteen poistaminen 265
   9.4 Harjasten oikaiseminen 265
   9.5 Laitteen puhdistaminen 265
2. Käytöstä poisto ja varastointi 266
   10.1 Työntöaisan poistaminen 266

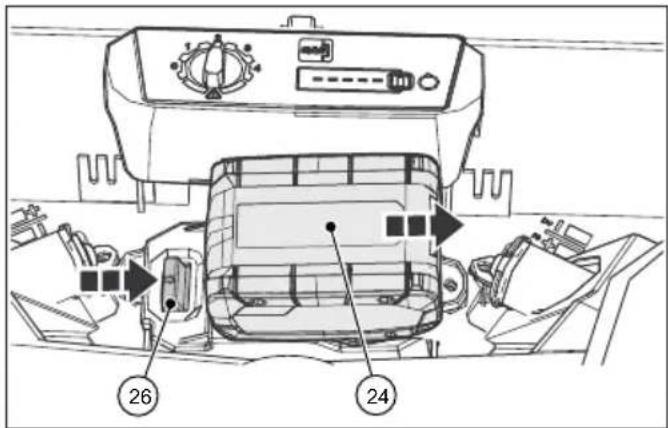

   10.2 Akun poistaminen 266
   10.3 Varastointi/säilytys 267
   10.4 Hävittäminen....267
   10.5 Huolto/kuljetus 267
3. REACH....268
4. EY-vaatimustenmukaisuusvakuutus 268

1. Yleistä

Nämä käyttöohjeet ovat osa DuroSweep 77 Pro -lakaisukonetta (rakennusvuosi: 2022 alkaen) ja DuroSweep 77 Pro 18 V -lakaisukonetta (rakennusvuosi: 2022 alkaen) ja ne ovat voimassa vain mainituille laitteille.

Käyttöohje sisältää laitteen turvallista ja tehokasta käyttöä koskevia tärkeitä ohjeita.

Kaikkien turvallisuus- ja toimintaohjeiden noudattaminen on laitteen turvallisen käytön edellytys.

• Lue käyttöohje huolellisesti ennen laitteen käyttöä.
  • Lue turvallisuusohjeet!
• Säilytä käyttöohje käytettävissä laitteen käyttöiän ajan.
• Anna käyttöohje laitteen jokaiselle seuraavalle omistajalle tai käyttäjälle.

1.1 Osoite

Electrostar GmbH

Hans-Zinser-Str. 1-3

Käyttöohjeessa käytetään seuraavia typografi sia optimaalista käyttöä helpottavia käytänteitä.

Luettelo

- Näin merkityt tekstit ovat luetteloita.

Työjärjestys

1. Työjärjestyksen vaihe 1

2. Työjärjestyksen vaihe 2

3. Työjärjestyksen vaihe 3

Työvaiheiden järjestystä on noudatettava

Vihje

» Vihjeet, ohjeet (ei koneen vauriot) merkitään näin.

1.3 Symbolit ja merkinnät

Noudata ehdottomasti kaikki varoituksia ja turvallisuusohjeita! Työskentele aina harkiten onnettomuuksien sekä henkilö- ja omaisuusvahinkojen välttämiseksi

Turvallisuusohjeiden rakenne

SIGNAALISANA

Vaaran laatu ja lähde

Mahdolliset seuraukset

• Toimenpide vaaran välttämiseks

Vaaran aste

Vaaran aste Todennäköisyys Seuraukset, jos

vaaran välttämiseksi tehtävää toimenpidettä ei tehdä

VAARA

Välitön

Kuolema, vakava ruumiinvamma

VAROITUS

Mahdollinen

Kuolema, vakava ruumiinvamma

VARO

Mahdollinen

Lievä ruumiinvamma

OHJE Mahdollinen Esinevahinko

1.4 Vastuun rajoitus

Electrostar GmbH ei vastaa seuraavista syistä aiheutuneista vahingoista ja seurausvahingoista:

• käyttöohjeen noudattamatta jättäminen,
• ei-hyväksyttyjen varaosien / väärien varaosien / valmistajan antamien eritelmien vastaisten varaosien käyttö,
• luvattomat muutokset, lisäykset ja muunnokset laitteeseen.

1.5 Takuu

Voimassa ovat laitteen ostomaan vastaavat lakimääräykset. Ota yhteyttä jälleenmyyjään tai lähimpään valtuutettuun huoltoliikkeeseen ostotositteen kanssa.

1.6 Tekijänoikeus

Electrostar GmbH omistaa käyttöohjeen tekijänoikeudet.

Käyttöohje sisältää määräyksiä ja teknisiä piirustuksia, joita ei saa kopioida kokonaan tai osittain eikä jakaa tai käyttää hyväksi kilpailutarkoituksiin, eikä niitä saa luovuttaa kolmansille osapuolille.

Julkaisujen käyttöön tai niiden kopointiin tai niihin sisältyvien tietojen luovuttamiseen kolmansille osapuolille vaaditaan Electrostar GmbH:n lupa.

Valmistaja vaatii korvauksen määräysten rikkomisesta. Muut oikeudet pidätetään.

1.7 Kohderyhmä

Käyttöohje on tarkoitettu lakaisukoneen käyttäjille.

2. Turvallisuus

Vältä toimintavirheet, vauriot ja terveyshaitat noudattamalla seuraavia ohjeita!

2.1 Määräysten mukainen käyttö

Lakaisukoneet DuroSweep 77 pro ja DuroSweep 77 pro 18 V on tarkoitettu yksinomaan tielian poistamiseen. Tällaista likaa on esim. lehdet, ruoho, hiekka, sora ja vastaava lika tasaisilla ja kovilla pinnoilla.

Laite soveltuu kaupalliseen käyttöön esim. hotelleissa, kouluissa, sairaaloissa, tehtaissa ja toimistoissa.

2.2 Muu kuin määräystenmukainen käyttö.

Muuta kuin kohdassa "Määräysten mukainen käyttö" kuvattua käyttöä pidetään määräysten vastaisena. Niistä aiheutuvista vaurioista vastaa yksin laitteen käyttäjä.

Lakaisukonetta ei saa käyttää vaarallisen, syttyvän tai hehkuvan materiaalin (savukkeet ja tulitikut), metallilastujen, nesteiden, räjähdysherkän tai vaarallisen pölyn (Ex), happojen tai liuottimien lakaisuun.

Lakaisukonetta ei saa myöskään käyttää veden, betonin, laastin, sementin ja kipsiä, olkia, heinää tai hevosenkarvoja sisältävän pölyn lakaisuun.

Lakaisukoneella ei saa lakaista kosteita aineita kuten lunta, navettojen lantaa, lehmän lantaa tai mutaisia materiaaleja.

Lakaisukonetta ei saa käyttää räjähdysvaarallisilla alueilla eikä kuljetusvälineenä.

2.3 Käyttäjän vastuu

Käyttäjä on kuka tahansa luonnollinen tai juridinen henkilö, joka käyttää lakaisukonetta itse tai luovuttaa sen kolmannen osapuolen käyttöön ja vastaa käyttäjän tai kolmannen osapuolen turvallisuudesta.

• Huolehdi siitä, että työympäristössä oleskelevat lapset eivät leiki laitteella.
• Alaikäiset eivät saa työskennellä laitteella. Ei koske yli 16-vuotiaita nuoria, joita koulutetaan valvonnan alaisena.
• Henkilöt, joiden reaktiokyky on alentunut esim. huumeiden, alkoholin tai lääkkeiden vaikutuksesta, eivät saa käsitellä laitetta.
• Jos terveyden tila estää rasituksen, henkilö ei saa työskennellä koneella.
  • Uusi lakaisukoneen lukukelvottomat kilvet.

2.4 Yleisiä turvallisuusohjeita

• Säilytä pakkausmateriaali lasten ulottumattomissa. Tukehtumisen vaara!
• Suojaa pitkät hiukset, älä käytä solmiota, väljiä vaatteita tai koruja, sormukset mukaan luettuna.
• Huomaa laitteeseen kiinni jäämisen tai siihen tarttumisen aiheuttama loukkaantumisriski, kun käsittelet lakaisukonetta.

2.5 Yleiset akkua koskevat turvallisuustiedot

VAARA

Sähköiskun aiheuttama hengenvaara!

Laturin vääränlainen käsittely voi johtaa sähköiskuun ja siten hengenvaaraan.

• Älä koskaan käytä viallista tai vaurioitunutta laturia
• Älä koskaan avaa tai pura laturia.
• Tarkista laturin liitäntäkaapeli säännöllisest vaurioiden varalta. Jos liitäntäkaapeli on vaurioitunut, vedä verkkopistoke pois välittömästi.

VAARA

Räjähdysriskin aiheuttama hengenvaara!

Laturi ja lakaisukone voivat aiheuttaa kipinöitä, jotka voivat sytyttää pölyn tai höyryt. Kun virtakytkintä painetaan, voi esimerkiksi syntyä kytkentäkipinöitä.

- Älä koskaan käytä laturia ja lakaisukonetta räjähdysherkässä ympäristössä, el ympäristössä, jossa on syttyviä nesteitä (höyryjä), kaasuja tai pölyjä (EX-alueet)

VAROITUS

Loukkaantumis- tai tapaturmariski akkua käsiteltaessä

Akun vääränlainen käsittely voi johtaa erilaisiin vaarallisin tilanteisiin. Seuraavat seikat on otettava huomioon:

• Noudata akun ja akkulaturin mukana toimitettuja ohjeita.
• Suojaa akku suoralta auringonvalolta, kuumuudelta, avotulelta ja sähkökipinöiltä.
• Älä tupakoi akun välittömässä läheisyydessä.
• Älä koskaan altista akkua mikroaalloille tai korkealle paineelle
• Älä lataa akkua alle 0 °C:n lämpötilassa.
• Älä koskaan heitä akkua tuleen.
• Älä koskaan lataa tai käytä viallista, vaurioitunutta tai epämuodostunutta akkua.
• Älä koskaan avaa, vahingoita tai pudota akkua.
• Pidä akku poissa lasten ulottuvilta

VAROITUS

Akusta karkaavien hiukkasten aiheuttama loukkaantumis- tai onnettomuusvaara

Ulos pääsevät akkuhiukkaset voivat aiheuttaa ihoärsytystä, palovammoja ja kemiallisie palovammoja.

• Jos olet koskenut aineisiin vahingossa, pese kosketuksiin joutuneet ruumiinosat runsaalla vedella ja saippualla.
• Jos hiukkasia joutuu silmiin, älä hiero silmiä vaan huuhtele silmiä runsaalla vedellä vähintään 15 minuutin ajan. Hanki lisäksi lääkinnällistä apua.
  • Varmista, että käsittelet akkua turvallisest

OHJE

Akun ja laturin virheellinen käsittely ja väärä käyttö voivat johtaa omaisuusvahinkoihin tai laitteen vaurioitumiseen. Seuraavat seikat on otettava huomioon:

• Käytä lakaisukonetta vain valmistajan luvun "3. Iekniset tiedot" mukaisesti ja maaritetylla akulla
• Käytä määritellylle akulle vain valmistajar suosittelemaa laturia.
• Liitä laturi vain tyyppikilvessä ilmoitettuun verkkojännitteeseen ja verkkotaajuuteen.
• Älä vedä virtapistoketta pistorasiasta vetämällä liitäntäkaapelista, vaan vedä aina virtapistokkeesta
• Anna pätevän sähköasentajan korjata vaurioitunut liitäntäkaapeli.
• Käytä ja säilytä laturia vain suljetuissa ja kuivissa tiloissa. Suojaa laturi sateelta ja kosteudelta
• Käytä laturia ja akkua vain määritetyillä lampotila-alueilla luvun "3. Iekniset tiedot' arvojen mukaisesti
• Älä koskaan yhdistä (aiheuta oikosulkua) laturin koskettimia metalliesineisiin (esim. nauloihin, kolikoihin, koruihin). Laturi voi vaurioitua oikosulusta.
• Älä kuljeta akkua metallisissa kuljetuslaatikoissa
• Suojaa akku sateelta ja kosteudelta.
• Akun syväpurkauksen estämiseksi akku on poistettava lakaisukoneesta, jos sitä varastoidaan yli 2 kuukautta. Lisätietoja varastoinnista ja akun poistamisesta on tämän oppaan "10.2 Akun poistaminen" -osiossa.
• Noin kuuden kuukauden tai sitä pidempien varastointiaikojen aikana akun on oltava ladattu täyteen etukäteen, jotta akun suorituskyky säilyy. Lisätietoja akun lataamisesta on tämän oppaan "6.4 Akun lataus" -ösiössä.

2.6 Laitteen varoitusmerkinnät

Lakaisukoneessa eli tyyppikilvessä on seuraavat kuvakkeet:

VARO

Noudata käyttöohjeeseen sisältyviä turvallisuusohjeita.

Käyttöohje

Lue käyttöohje huolellisesti ennen laitteen käyttöä.

Tarttumis- ja puristusvaara

Kun työskentelet koneella käytön, vianmäärityksen, huollon ja puhdistuksen yhteydessä, on olemassa vaara, että pyörivät osat aiheuttavat tarttumis- ja loukkaantumisvaaran. Huomioi käyttöohjeessa kuvatut turvaohjeet.

Laturi ja akku

Käytä akun lataamiseen vain valmistajan hyväksymää laturia.

2.7 Henkilökohtaiset suojavarusteet

Työskenneltäessä on käytettävä henkilökohtaisia suojavarusteita terveysvaarojen minimoimiseksi. Siksi:

- Pue tarvittavat suojavarusteet ennen aloittamista ja käytä työskentelyn aikana.

Umpijalkineet

Käytä umpijalkineita, joiden pohja ei luista.

Suojakäsineet

Käytä suojakäsineitä.

Pölysuojanaamari

Käytä pölysuojanaamaria.

3. Teknisettiedot

DuroSweep-lakaisukoneen perustiedot 77 pro / 77 pro 18 V

Tekniset tiedot 77 pro 77 pro 18 V
Työleveys millimetriä [mm] 770 770
Lakaisuteho neliömetriä tunnissa [m2/h]	3000 3600
Likasäiliön kokonaistilavuus litroina [l]	40 40
Kiloa [kg] 15		16 (ilman akkua)
Käyttöaika täydellä akulla* väh. noin(Li-Power-akku 18 V 5,2 Ah)	/ 120
Suurin käyttölämpötila -10	°C - 40 °C

Melua ja tärinää koskevat tiedot (mitattu EN 60335-72:n mukaisesti)	mitattu EN 60745-2-6:n mukaisesti
	77 pro 77 pro 18 V**
Äänenpainetaso L_p (EN 60335-2-72)*	/	64 dB (A)
Äänitehotaso L_w (EN 60335-2-72)*	/	80 dB (A)
Epävarmuus mainituille äänitasoille (2006/42/EY)	/	2,5 dB (A)

*Määritetty nimellisen maksiminopeuden käyttötilassa ja ympäristön lämpötilan ollessa 20 °C tai ympäristön lämpötilan riippuessa lattianpäällysteestä.
**Mittaus laitteessa Li-Power-akulla 18 V 5,2 Ah

Tekniset tiedot

Rakenne ja toiminta

DuroSweep 77 Pro /

DuroSweep 77 Pro 18 V

starmix

Tärinätiedot (mitattu EN 60335-2-72 mukaan)	77 pro 77 pro 18 V
Vasen käsikahva, ah	/ < 2,5 m/s^2
Oikea käsikahva, ah
Epävarmuus (K) (RL 2006/42/EG)	/ 2,0 m/s^2

Akku 77 pro 18 V
Jännite [V] 18
Suorituskyky ja paino riippuvat käytetystä akusta. Tietoja löytyy akun valmistajan dokumentaatiosta.
Suurin lämpötila-alue
Lakaisminen -10	°C–40°C
Lataus* 5	°C–40°C
Säilytys -10	°C–40°C

*Huomioi myös laturin valmistajan ohjeissa olevat tiedot.

1. Rakenne ja toiminta

Nro Osa
1 Työntöaisa
2 Säiliö
3 Säiliön kahva
4 Sivuharjan korkeussäätö
5 Kantokahva
6 Sivuharja
7 Sivuohjausrulla
8 Pitolaite
9 Pyörä
10 Kahvan helat
11 Kansi
12 Läpät
13 Nopeuden valintakytkin
14 LED-näyttö
15 Päälle/pois päältä-painike
16 Telaharja
17 Keruulevy
18 Lakaisureuna
19 Kalteva pyörä
20 Kytkin
21 Hammasholkki
22 Pölysuodatin
23 Tyyppikilpi
24 Akku
25 Akun kannatin
26 Lukitus

4.1 DuroSweep 77 Pro 18 V

Ennen laitteen käynnistämistä sivuharjan haluttu pyörimisnopeus asetetaan nopeudenvalitsimella (13). Laite kytketään sitten akkukäyttöön painamalla virtapainiketta (15). Jäljellä oleva akun varaustila näkyy sitten näytössä (14). Sivuharjan pyörimisnopeutta voidaan sitten säätää uudelleen nopeuden (13) valintakytkimellä (0 -> nopeus 0).

Lakaisua varten laitetta siirretään eteenpäin työntämällä se työntöaisan (1) yli. Sivuharjat (6) ja lakaisureuna (18) kuljettavat roskat kohti keruusäiliötä (2).

Telaharja (16) kuljettaa loput lakaistut roskat keruusäiliöön (2). Virransyöttö tapahtuu sisään asetetun akun (24) kautta, jota on ladattava riittävästi laitteen optimaalisen toiminnan varmistamiseksi.

» Lisätietoja akun lataamisesta on tämän oppaan "6.4 Akun lataus" -osiossa.

Akun käytön aikana lakaisukoneen ajankohtainen toimintatila näkyy LED-näytössä (14).

» Tietoja akun toiminnasta ja LED-näytöstä on tämän oppaan "7.4 Akkukäyttö ja LED-näyttö" -osiossa.

Lisäksi laitetta voidaan käyttää myös väliaikaisesti ilman sähköä, vaikka akun varaus olisi vähissä.

» Tietoja manuaalisesta käytöstä on tämän oppaan "7.6 Manuaalinen käyttö" -osiossa.

4.2 DuroSweep 77 Pro

Laitetta liikutetaan eteenpäin työntämällä työntöaisasta (1). Sivuharjat (6) ja lakaisureuna (18) kuljettavat roskat kohti keruusäiliötä (2).

Telaharja (14) kuljettaa loput lakaistut roskat keruusäiliöön (2).

5. Kuljetus

5.1 Toimitus

OHJE

Ilmoita ulkopakkauksen näkyvistä vaurioista heti lähetyksen toimittajalle. Jos kuljetusvaurio havaitaan vasta purettaessa pakkausta, siitä on ilmoitettava kuljetusyritykselle kirjallisesti 24 tunnin kuluessa, jotta kuljetusyritys vastaa vaurioista.

5.2 Kuljetussymbolit

Vaarallisia aineita

Kuljetettavat tavarat, jotka sisältävät litiumioniakkuja / ladattavia akkuja (UN 3481).

5.3 Toimituksen sisältö

• Laite
• Työntöaisa
  • Kaksi kahvan helaa (esiasennettuja)
• Käyttöohje

» Litiumioniakku (18 V) ei sisälly toimitukseen.

5.4 Pakkausmateriaalien käsittely

• Huomioi aina ympäristö, kun hävität pakkausmateriaalia.
• Huomioi voimassa olevat määräykset.

5.5 Lakaisukoneenvarastointi

OHJE

Vääränlainen säilytys, esim. laitteen säilyttaminen kosteassa ymparistossa tai riittämättömästi ladattu akku, voi vaurioittaa lakaisukonetta. Iietoja laitteen varastoinnista ja säilyttämisestä löytyy luvusta "10. Käytöstä poisto ja varastointi".

» Työntöaisa voidaan poistaa laitteesta tilan säästämiseksi säilytyksen aikana. Lisätietoja työntöaisan purkamisesta on tämän oppaan "10.1 Työntöaisan poistaminen" -osiossa.

5.6 Laitteen kantaminen

VARO

Loukkaantumisvaara työntöaisar kallistuessa

Työntöaisan kallistuminen voi aiheuttaa käyttäjän tai muiden henkilöiden lievän loukkaantumisen, esim. sormien jäämisen puristuksiin tai verenpurkaumia.

- Pitele kannettava laitetta niin, että työntöaisa ei voi kallistua.

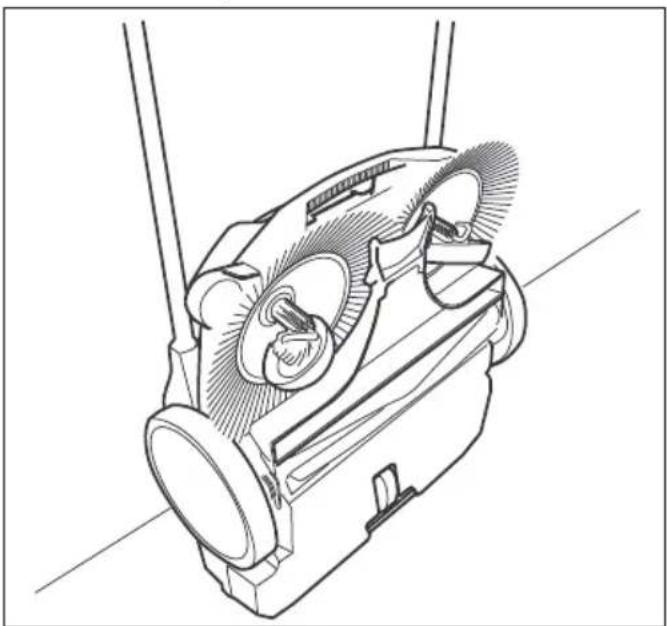

Kuva 1: Laitteen kantaminen

1. Käännä työntöaisa (1) konetta vasten eteenpäin.
2. Käytä kantokahvaa (5) laitteen kantamiseen.
3. Kanna laitetta sivuharjat itsestäsi poispäin käännettynä.

5.7 Laitteen kuljettaminen ajoneuvossa

VARO

Lakaisukoneen virheellinen kuljetus voi johtaa loukkaantumiseen!

Sinkoileva, liukuva tai kaatuva laite voi vahingoittaa kuljettajaa tai muita henkilöitä.

• Kiinnitä laite sidontahihnalla paikoilleen

1. Sijoita laite sopivaan paikkaan ajoneuvoon.
2. Varmista laite sidontahihnalla.
   » Työntöaisa (1) voidaan irrottaa laitteesta tilaa säästävää kuljetusta varten ajoneuvoissa. Lisätietoja työntöaisan purkamisesta on tämän oppaan "10.1 Työntöaisan poistaminen" -osiossa.

OHJE

• Asiaton kuljetus voi vahingoittaa lakaisukonetta
• Suojataksesi akkua, älä jätä lakaisukonetta lämmitettyyn ajoneuvoon.
• Varmista, että laitetta ei ole kytketty päälle vahingossa kuljetuksen aikana. Poista akku tarvittaessa. Lisätietoja akun poistamisesta on tämän oppaan "10.2 Akun poistaminen" -osiossa.

6. Käyttöönotto

6.1 Kahvan helojen asennus

A 10

Kuva 2: Kahvan helojen asennus

Toimitettaessa luovutetaan kaksi kahvan helaa (10) ja työntöaisa (1) erillisinä osina.

1. Aseta aisan kahvan helat (10) kuvan 2 mukaiseen asentoon.
2. Työnnä tässä asennossa kahvan heloja (10) niin pitkälle kuin ne menevät lakaisukoneen tarkoitettuun kiinnikkeeseen (A).
3. Kierrä kahvan helat sisäänvientiasentoon nähden niin, että niitä ei voi vetää uudelleen ulos.

6.2 Työntöaisan asentaminen

VARO

Loukkaantumisvaara työntöaisan kallistuessa!

Työntöaisan kallistuminen voi aiheuttaa käyttäjän tai muiden henkilöiden lievän loukkaantumisen, esim. sormien jäämisen puristuksiin tai verenpurkaumia.

- Pitele kannettavaa laitetta niin, etta työntöaisa ei voi kallistua.

Työntöaisaa (1) voidaan säätää käyttäjän pituuden mukaan kahdessa vaiheessa (I) ja (II).

» (I): Ala-asento
» (II): Yläasento

I 1 B 10 II 1 B 10

Kuva 3: Työntöaisan kokoaminen

1. Käännä työntöaisan kahvan helat (10) pystyasentoon.

2. Paina työntöaisan molemmilla puolilla olevat lukitusjouset (B) sisään.

3. Työnnä työntöaisa (1) samanaikaisesti molempiin kahvan heloihin (10).
   » Tätä varten työntöaisat on taivutettava noin 10 cm:n etäisyydelle toisistaan, ennen kuin ne työnnetään kahvan helaan.

4. Työnnä työntöaisaa (1) kahvan heloihin (10), kunnes lukitusjouset lukittuvat.

6.3 Akunasennus

» Litiumioniakku ei sisälly toimitukseen. Jotta akku ei purkautuisi itsestään, se tulee poistaa, jos sitä ei käytetä pitkään aikaan.
1. Vedä hupun (11) etureunan pidikkeitä (12) hieman eteenpäin.
2. Käännä huppu (11) ylöspäin.

Kuva 4: Akun asennus

1. Työnnä akku (24) akkutelineeseen (25) niin pitkälle kuin se menee.
   » Kuulet napsahduksen, kun akku lukittuu lukkoon (26).
2. Sulje huppu (11) ja lukitse se pidikkeillä (12).

6.4 Akunlataus

» On suositeltavaa ladata akku (24) täyteen ennen kuin käytät sitä ensimmäistä kertaa.
» Katso akun valmistajan asiakirjoista kaikki tiedot akun lataamisesta.
» Tietoja akun toiminnasta ja LED-näytöstä on tämän oppaan "7.4 Akkukäyttö ja LED-näyttö" -osiossa.

7. Käyttö

VAROITUS

Lasinsirpaleet, metallit tai muut teräväreunaiset materiaalit voivat viiltää!

Lasinsirpaleet, metallit tai muut teräväreunai-set materiaalit voivat viiltää tyhjennettäessä säiliötä.

- Käytä ohjeiden mukaisia henkilökohtaisia suojavarusteita!

VARO

Lakaistaessa nouseva pöly vaarantaa terveyden!

Pölyn hengittäminen voi vaarantaa terveyden

- Käytä ohjeiden mukaisia henkilökohtaisia suojavarusteita

7.1 Ennen töiden aloittamista

• Tarkasta laitteen toiminta ennen töiden aloittamista.
• Tarkista, että työntöaisa (1) on tiukasti paikallaan kahvan heloissa (10).
• Tarkista likasäiliön (2) kunto ja että se on kiinnitetty tukevasti.
• Tarkasta sivuharja (6) ja hienon lian lakaisutela (16) oksien, kierteisten lankojen ja narujen, pitkäkuituisten materiaalien tms. varalta. Poista ne tarvittaessa.
• Tarkista, ettei sivuharjassa (6) ja hienon lian harjassa (16) ole juuttuneita osia tai likaa.
• Tarkasta otepintojen likaisuus ja puhdista tarvittaessa.
• Tarkista, voidaanko on/off -painike (15) kytkeä päälle milloin tahansa.
• Tarkista, onko akun varaustaso riittävä työn suorittamiseen.

7.2 Sivuharjojen korkeuden säätäminen

OHJE

Korkeutta tulee saataa pystytetyssa tilassa (katso kuva 11). Tämä vapauttaa kalteva pyorat ja varmistaa helpon saadon.

Sivuharjojen korkeudensäätökahva on keskellä etuosaa. Sivuharjojen korkeus voidaan säätää lakaistavan alustan mukaan. Asennot perustuvat kokemukseen ja on tarkoitettu ohjeeksi. Harjojen korkeutta on tarvittaessa säädettävä alustan mukaan.

• Asento 1-2: kaikki tasaiset, kovat pinnat (esim. asfaltti, betoni, laatat...)
• Asento 3-4: kosteat lehdet, hiekka, epätasaiset pinnat (esim. pesubetonilaatat)
• Asento 5-6: runsas lika ja suuret epätasaisuudet

OHJE

Älä paina sivuharjoja maata vasten liian lujasti. Liian suuri kosketuspaine lisää kulumista ja lyhentää akun käyttöikää. Liian korkea kosketuspaine lisää myös työntövastusta ja voi vaikuttaa puhdistustulokseen negatiivisesti

Kuva 5: Sivuharjojen korkeuden säätö

1. Säädä tarvittava asento:

2. Säädä korkeusasentoa pienemmäksi kääntämällä kahvaa (4) vasemmalle.

3. Säädä korkeusasentoa suuremmaksi kääntämällä kahvaa (4) oikealle.

7.3 Pitolaitteen säätö

Oikea sivuharja asemoidaan pitolaitteen avulla lakaistaville reuna-alueille, esim. seiniin tai reunakiveyksiin. Jousivaikutuksensa ansiosta pitolaite ottaa aina oikean asennon.

Kuva 6: Pitolaitteen säätäminen

7.4 Akkukäyttö ja LED-näyttö

LED-näyttö (14) antaa tietoa lakaisukoneen nykyisestä toimintatilasta akkukäyttötilassa.

1. Aseta lakaisukone lakaistavalle pinnalle.
2. Käytä valintakytkintä (13) valitaksesi sähkökäyttöisen sivuharjan nopeuden.

Valittavia asetuksia on asennosta 1 (hidas) erittäin kevyttä roskaa varten (esim. polystyreenihelmet) asentoon 4 (nopea) raskaille roskille (esim. märät lehdet).

1. Kytke lakaisukone päälle painamalla on/off - painiketta (15).

Sivuharja ja hienon lian lakaisutela alkavat pyöriä esivalitulla nopeudella. Jos akkua on ladattu riittävästi, LED-näytön (14) vihreä LED syttyy akun käytön aikana.

1. Ohjaa laitetta työntöaisan (1) yli molemmin käsin.
2. Työnnä konetta eteenpäin normaalia kävelyvauhtia.
3. Kytke lakaisukone pois päältä painamalla on/off -painiketta (15).
4. Tyhjennä likasäiliö (2) tarvittaessa, katso tämän käsikirjan "7.7 Säiliön tyhjentäminen" -osio.
   » Tyhjennä keruusäiliö säännöllisin väliajoin täydellisen lakaisutuloksen aikaansaamiseksi.

OHJE

• Jos sivuharjat pyorivat hitaammin tai jos LED-näytön (14) viimeinen vihreä LED vilkkuu kayton aikana, akun varaustaso on alhainen. Sammuta laite ja lataa akku

• Jos akun varaus on liian alhainen, laite kytkeytyy pois päältä sisäänrakennetun elektroniikan ansiosta. LED-näytön (14) vihreä LED vilkkuu. Sammuta laite ja lataa akku. Takuu päättyy, jos akun annetaar purkautua kokonaan!

• Puhdista lakaisukone ja pölysuodatin työn jälkeen, katso tämän oppaan "9.5 Laitteen puhdistaminen" -osio.

• Lataa akku tarvittaessa uudelleen täyteen, katso tämän oppaan "6.4 Akun lataus" -osio.

7.5 Ylikuormitussuoja

Vaurioiden välttämiseksi moottorit on varustettu ylikuormitussuojalla. Jos lakaisukoneen elektroniikka sammuu jo hetken kuluttua, se johtuu moottoreiden liiallisesta kuormituksesta. Hienon lian lakaisutela ja sivuharjan tukos. Tässä tapauksessa akun näyttöön syttyy varoituskolmio

1. Kun ylikuormitussuoja on lauennut, kytke lakaisukoneen elektroniikka pois päältä ja uudelleen päälle painamalla on/off -painiketta (15). Tämä poistaa koneen lukituksen.
   Jos hienon lian lakaisutela ja sivuharjat ovat edelleen tukossa, on tarkistettava molempien liikkumisvapaus ja tukokset ja poistettava esim. juuttuneet kivet, kiertyneet langat ja vastaavat.
2. Kytke lakaisukoneen elektroniikka pois päältä painamalla on/off -painiketta (15).

VARO

Loukkaantumisvaara lakaisukoneen vahingossa käynnistämisen yhteydessä!

Lakaisukoneella työskenneltäessä on olemassa koneeseen tarttumisen vaara, jos se kytkeytyy päälle vahingossa.

- Varmista, ettei laitetta käynnistetä vahingossa, kun tukosta vapautetaan! Aseta nopeudenvalitsin asentoon "0". Irrota akku. Lisatietoja akun poistamisesta on tamar oppaan "10.2 Akun poistaminen" -osiossa

1. Paikanna ja poista tukos, katso tämän oppaan "9.3 Esteen poistaminen" -osio.
2. Kytke lakaisukone uudelleen päälle painamalla on/off -painiketta (15).
3. Tarkista, toimiiko laite jälleen normaalisti. Jos varoitusvalo pysyy punaisena, ota yhteyttä asiakaspalveluumme.

7.6 Manuaalinenkäyttö

Lakaisukonetta voidaan käyttää väliaikaisesti ilman sähköistä apua, kun akun varaus on vähissä. Lakaisumekanismia käytetään silloin työntämällä laitetta.

1. Ohjaa laitetta työntöaisan (1) yli molemmin käsin.
2. Työnnä laitetta eteenpäin kävelynopeudella.
3. Tyhjennä likasäiliö (2) tarvittaessa, katso tämän käsikirjan "7.7 Säiliön tyhjentäminen" -osio.
4. Lataa akku uudelleen täyteen, katso tämän oppaan "6.4 Akun lataus" -osio.
   » Käytä laitetta manuaalisesti vain väliaikaisesti. Akkukäytöllä paremmat lakaisutulokset voidaan saavuttaa pienemmällä vaivalla.

7.7 Säiliöntyhjentäminen

VAROITUS

Lasinsirpaleet, metallit tai muul teräväreunaiset materiaalit voivat viiltää!

Lasinsirpaleet, metallit tai muut teravareunaiset materiaalit voivat viiltaa tyhjennettäessä säiliötä

- Käytä ohjeiden mukaisia henkilökohtaisia suojavarusteita

VARO

Pyörivän telan aiheuttama sisään vetämisen vaara!

Jatesailiota tyhjennettaessa on olemassa pyörivän lakaisutelan aiheuttama sisään vetamisen vaara

- Käytä ohjeiden mukaisia henkilökohtaisia suojavarusteita

VARO

Lakaistun pölyn aiheuttama terveysvaara!

Lakaistu poly voi vaarantaa terveyden keruusäiliötä tyhjennettäessä.

- Käytä ohjeiden mukaisia henkilökohtaisia suojavarusteita!

Kuva 7: Säiliön tyhjentäminen

• Tyhjennä jätesäiliö (2) jokaisen käytön jälkeen.
• Tyhjennä jätesäiliö (2) säännöllisin väliajoin, jotta lakaisujälki olisi täydellistä.
• Aseta työntöaisa (1) eteenpäin kallistettuun asentoon tai lukittuun asentoon (työntöaisa on pystysuora).
• Nosta säiliö (2) ylöspäin kahvasta (2) vetämällä.
• Tyhjennä säiliö (2) täysin.
  » Tarkasta, että reunoissakaan ei ole likaa.
• Aseta tyhjä säiliö (2) takaisin laitteeseen ja käännä säädettävä työntöaisa työntöasentoon.
• Paina säiliön kahva (3) alkuasentoon.
  » Säiliön (2) on lukkiuduttava kuuluvasti.
• Käännä työntöaisa (1) takaisin käyttöasentoon.

8. Ongelmien korjaaminen

VAROITUS

Lasinsirpaleet, metallit tai muul teräväreunaiset materiaalit voivat viiltää!

Lasinsirpaleet, metallit tai muut teräväreunaiset materiaalit voivat viiltää tyhjennettäessä säiliötä

- Käytä ohjeiden mukaisia henkilökohtaisia suojavarusteita

VARO

Lakaistaessa nouseva pöly vaarantaa terveyden!

Pölyn hengittäminen voi vaarantaa terveyden

- Käytä ohjeiden mukaisia henkilökohtaisia suojavarusteita

VARO

Loukkaantumisvaara työntöaisar kallistuessa

Työntöaisan kallistuminen voi aiheuttaa käyttäjän tai muiden henkilöiden lievär loukkaantumisen, esim. sormien jäämisen puristuksiin tai verenpurkaumia

- Pitele kannettavaa laitetta niin, että työntöaisa ei voi kallistua.

VARO

Loukkaantumisvaara lakaisukoneen vahingossa käynnistämisen yhteydessä!

Lakaisukoneella työskenneltäessä on olemassa koneeseen tarttumisen vaara, jos se kytkeytyy päälle vahingossa.

- Varmista, että laitetta ei käynnistetä vahingossa vian korjaamisen aikana! Aseta nopeudenvalitsin asentoon "0". Poista akku. Lisätietoja akun poistamisesta on tämär oppaan "10.2 Akun poistaminen" -osiossa

Häiriöt ovat mahdollisia vaikka laite huolletaan ja tarkastetaan ohjeiden mukaisesti. Mahdolliset häiriöt, niiden syyt ja korjaamistoimenpiteet luetellaan seuraavassa taulukossa osa 1 ja osa 2.

8.1 Häiriötaulukko osa 1

Häiriö Syy Korjaus
Laite liikkuu raskaasti tai epätasaisesti	Laite likainen	Puhdista lakaisukone, katso kohta "9.5 Laitteen puhdistaminen".
	Harjojen pyöriminen estynyt	Poista tukos, katso kohta "9.3 Esteen poistaminen".
	Harjojen käyttölaitteet likaiset	Puhdista harjojen käyttölaitteet, katso kohta "9.5 Laitteen puhdistaminen".
	Korkeuden säätö asetettu liian matalalle	Säädä korkeutta, katso kohta "7.2 Sivuharjojen korkeuden säätäminen".
	Sivuharjojen kosketuspaine on liian korkea
	Akun varaustaso on liian alhainen. LED-näytön viimeinen LED vilkkuu vihreänä	Lataa akku, katso kohta "6.4 Akun lataus".
	Sivuharjat eivät pyöri	Ota yhteys huoltoon
	Hienon lian lakaisutela ei pyöri.
Laite sammuu	Sivuharjojen kosketuspaine on liian korkea	Säädä korkeuden säätö, katso kohta "7.2 Sivuharjojen korkeuden säätäminen".
	Harja on tukossa, akun näyttöön syttyy varoituskolmio	Puhdista lakaisukone, katso kohta "9.5 Laitteen puhdistaminen".
	Ylikuormitussuoja on aktiivinen	Poista tukos, katso kohta "7.5 Ylikuormitussuoja".
	Akun varaustaso on liian alhainen. LED-näytön viimeinen LED lakaisukoneessa vilkkuu vihreänä. Elektroniikka on sammuttanut laitteen	Lataa akku, katso kohta "6.4 Akun lataus".
Laite ei enää käynnisty Akku on kytketty pois		Tarkista akun asento, katso kohta "6.3 Akun asennus".
	Akku on tyhjä Lataa akku, katso kohta "6.4 Akun lataus".
Harjakset ovat vääntyneet Väärä säilytys		Kohdista harjakset, katso kohta "9.4 Harjasten oikaisminen".

8.2 Häiriötaulukko osa 2

Häiriö Syy Korjaus
Lakaistutulos riittämätön	Lakaisureuna puuttuu, on löysä tai erittäin kulunut	Uusi lakaisureuna
	Sivuharjojen kosketuspaine on liian korkea	Säädä korkeutta, katso kohta "7.2 Sivuharjojen korkeuden säätäminen".
	Sivuharjat ovat kuluneet merkittävästi	Vaihda sivuharja
	Keruusäiliö on täynnä.	Tyhjennä jätesäiliö, katso kohta "7.7 Säiliön tyhjentäminen".
	Lakaisukoneen vääränlainen käyttö kohdan "2.2 Muu kuin määräystenmukainen käyttö." tietojen perusteella.	Käytä sopivaa puhdistuslaitetta tai puhdistusainetta
	Roskien poistaminen sivulta. Puhdista keruulevy (17).

8.3 Viankorjausprosessi

VARO

Loukkaantumisvaara lakaisukoneer vahingossa käynnistämisen yhteydessä!

Lakaisukoneen vianmäärityksen jälkeen on olemassa koneeseen tarttumisen vaara, jos se kytkeytyy päälle vahingossa

- Varmista ennen akun asentamista, että laite on sammutettu

1. Kytke laite pois päältä virtapainikkeella (15).
2. Irrota tarvittaessa akku (24) laitteesta. Lisätietoja akun poistamisesta on tämän oppaan "10.2 Akun poistaminen" -osiossa.
3. Poista vika vikataulukon mukaisesti.
4. Aseta akku (24) takaisin laitteeseen. Lisätietoja akun poistamisesta on tämän oppaan "6.3 Akun asennus" -osiossa.
5. Kytke lakaisukone päälle painamalla on/off - painiketta (15). Tarkista, toimiiko laite jälleen normaalisti.

9. Huolto ja puhdistamin

VAROITUS

Lasinsirpaleet, metallit tai muteräväreunaiset materiaalit vo

Lasinsirpaleet, metallit tai muut teräväreunaiset materiaalit voivat viiiaa tyhjennettäessä säiliötä.

- Käytä ohjeiden mukaisia henkilökohtai suojavarusteita!

VARO

Lakaistaessa nouseva pöly vaarantaa terveyden!

Pölyn hengittäminen voi vaarantaa tervey

- Käytä ohjeiden mukaisia henkilökohtai suojavarusteita!

VARO

Loukkaantumisvaara työntöaisan kallistuessa!

Työntöaisan kallistuminen voi aiheuttaa käyttäjän tai muiden henkilöiden lievän loukkaantumisen, esim. sormien jäämiser puristuksiin tai verenpurkaumia

- Pitele kannettava laitetta niin, että työr ei voi kallistua.

VARO

Vaaralliset puhdistusaineet!

Ainoot voivat sisältää tervyvdolle haitallisi

VARO

Loukkaantumisvaara lakaisukoneen vahingossa käynnistämisen yhteydessä!

Lakaisukoneen huolto- ja puhdistustöider aikana on olemassa koneeseen tarttumisen vaara, jos kone kytketään päälle vahingossa.

• Laite on kytkettävä pois päältä kaiken työn ajaksi.
• Älä tee mitään työtä moottorin käydessä.
• Varmista, etta laitetta ei kaynnisteta vahingossa huolto- ja puhdistustöiden aikana! Irrota sita varten akku laitteesta. Katso tämän oppaan kohta "10.2 Akun poistaminen".

OHJE

Virheellinen huolto voi johtaa vaurioihin ja lyhentää lakaisukoneen käyttöikää

OHJE

Tämän laitteen käyttäjät saavat suorittaa vain tässä käyttöohjeessa kuvattuja huolto- ja hoitotöitä. Lisäkorjauksia saavat suorittaa vair erikoisliikkeet

Käytä korjaustöihin vain alkuperäisiä Electrostar-varaosia. Muuten saattaa olla olemassa onnettomuusvaara tai laite voi vaurioitua.

Seuraavissa osissa selostetaan huolto- ja puhdistustyöt, joilla varmistetaan laitteen optimaalinen ja häiriötön toiminta.

Joiden töiden välit riippuvat ajasta ja/tai kuormituksesta. Kun väli ilmoitetaan sekä määräaikana että käyttötunteita (kt), ensin saavutettavaa on noudatettava.

Kysy valmistajalta huoltotöistä ja -väleistä.

9.1 Huoltokaavio

Huoltoväli	Huoltotyöt
Ennen töiden aloittamista	Tarkasta laitteen toiminta ja vauriot. Ota tarvittaessa yhteys huoltoon.
	Tarkasta, että työntöaisa on tiukasti kahvan heloissa.
	Tarkasta säiliön kiinnitys ja kunto.
	Tarkasta, onko sivuharjoihin ja hienon lian lakaisutelaan kiertynyt lankoja ja naruja. Poista ne tarvittaessa.
	Tarkasta, onko sivuharjoihin ja hienon lian lakaisutelaan tarttunut osia tai likaa.
	Tarkista kahvat lian varalta ja puhdista ne tarvittaessa.
	Tarkista korkeussäädön oikea korkeus.
	Tarkasta lakaisupaineen säätö. Säädä tarvittaessa lakaistavan kohteen mukaan.
	Tarkista, voidaanko laite kytkeä päälle.
	Tarkista riittääkö akun varaustaso suoritettavaan lakaisutyöhön. Lataa akkua tarvittaessa.
Töiden jälkeen	Tyhjennä säiliö.
	Puhdista laite.
	Puhdista pölysuodatin.
	Lataa akku.
8 kt Puhdista harjojen voimansiirto.

9.2 Pölysuodattimenpuhdistaminen

1. Irrota likasäiliö (2) lakaisukoneesta, katso tämän oppaan kohta "7.7 Säiliön tyhjentäminen".

A 22 B C

Kuva 8: Pölynsuodattimen poistaminen

1. Vedä molemmat pölysuodattimet (22) ylös ja ulos ohjaimista (A).
2. Avaa jokaisen pölysuodattimen muovikotelo (B) ja irrota vaahtomuoviosa (C).
3. Napauta vaahtomuoviosa (C) ulos ja puhdista se vedellä.
4. Aseta kuivat vaahtomuoviosat takaisin muovikoteloon.
5. Työnnä pölysuodattimet (22) takaisin ohjaimiin.
6. Aseta likasäiliö (2) lakaisukoneeseen.

9.3 Esteenpoistaminen

• Poista harjoihin ja akseleihin kiertynyt materiaali (esim. narut, langat, pitkät kuitumateriaalit...).
• Poista kiinni tarttunut materiaali (esim. kivet, oksat, lehdet...).

9.4 Harjastenoikaisminen

VAROITUS

Tulipalon vaara, jos puhallinta käytetään huolimattomasti tai puhallin on sopimaton!

Tulipalon vaara, kun oikaistavia harjaksia kuumennetaan liikaa

• Älä käytä avotulta tai poltinta harjasten lämmittämiseen
• Älä käytä kuumailmapuhallinta. Kuuma ilma voi sulattaa harjakset.

Vääntyneet harjakset voidaan oikaista lämmittämällä niitä esim. hiustenkuivaimella

1. Suuntaa lämmin ilmavirta harjaksiin.
   » Oikaise tarpeeksi lämmenneet harjakset yksitellen.

9.5 Laitteenpuhdistaminen

• Älä käytä rasvaa liuottavia aineita.
• Älä käytä teräviä puhdistusvälineitä.
• Älä käytä puhdistamiseen painepesuria tai juoksevaa vettä. Laitetta ei saa upottaa veteen eikä puhdistaa vedellä.
• Suojaa laakeroinnit kosteudelta.

• Älä puhdista sivuharjoja ja hienon lian lakaisutelaa paineilmalla.
  » Voimakas ilmavirtaa voi vahingoittaa harjaksia.

• Puhdista sivuharjat, hienon lian lakaisutela ja käyttölaitteet märällä rievulla.

• Puhdista kaikki muoviosat kostealla liinalla.
  » Pidä akku puhtaana, koska likainen akku voi purkautua ajan myötä napojen läpi kulkevan vuotovirran vuoksi.

• Puhdista pölysuodattimet (katso tämän oppaan kohta "9.2 Pölysuodattimen puhdistaminen")

10. Käytöstä poisto ja varastointi

10.1 Työntöaisanpoistaminen

VARO

Loukkaantumisvaara työntöaisar kallistuessa

Työntöaisan kallistuminen voi aiheuttae käyttäjän tai muiden henkilöiden lievär loukkaantumisen, esim. sormien jäämisen puristuksiin tai verenpurkaumia

- Pitele kannettava laitetta niin, että työntöaisa ei voi kallistua.

» Työntöaisa (1) voidaan irrottaa laitteesta tilaa säästävää säilytystä ja varastointia varten.

FI Kuva 9: Työntöaisan kokoaminen

1. Aseta työntöaisa (1) pystyasentoon.
2. Paina työntöaisan (1) molemmilla puolilla olevia lukitusjousia (B) sisäänpäin.
3. Vedä työntöaisa (1) molemmista kahvan heloista (10) ulos samanaikaisesti.
4. Kierrä kahvan heloja (10) niin, että ne ovat lähellä koteloa.

10.2 Akunpoistaminen

Lisäksi akku tulee tarvittaessa poistaa vianmäärityksen ja tukosten poistamisen yhteydessä. Tämä suojaa lakaisukoneen tahattomalta käynnistymiseltä.

» Pidä akku puhtaana, koska likainen akku voi purkautua ajan myötä napojen läpi kulkevan vuotovirran vuoksi.

1. Vedä hupun (11) etureunan pidikkeitä (12) hieman eteenpäin.
2. Käännä huppu (11) ylöspäin.

Kuva 10: Poista akku

1. Paina lukkoa (26) akkua (24) kohti.
2. Vedä akku (24) irti akkutelineestä (25) osoitettuun suuntaan.
3. Sulje huppu (11) ja lukitse se pidikkeillä (12).

10.3 Varastointi/säilytys

OHJE

Asiaton sailytys, esimerkiksi varastointi kosteassa ympäristössä, voi vahingoittaa lakaisukonetta

» Noudata tämän käyttöoppaan kohdassa "10.2 Akun poistaminen" olevia tietoja.
- Varastoi laite vain, kun se on puhdistettu ja kun sen jätesäiliö (2) on tyhjä.
» Tietoja jätesäiliön (2) tyhjentämisestä löydät tämän oppaan osiosta "7.7 Säiliön tyhjentäminen" sekä puhdistamisesta osiosta "9.5 Laitteen puhdistaminen".

Kuva 11: Säilytysasento

• Aseta laite niin, että harjat eivät taitu tai väänny.
• Estä koneen ja työntöaisan kaatuminen ja liukuminen ja siten vaurioituminen.
• Älä säilytä laitetta ulkona tai kosteassa ympäristössä.

10.4 Hävittäminen

• Hävitä lakaisukone, laturi ja akku ympäristöystävällisellä tavalla alueellisten lakimääräysten mukaisesti.
• Hävitä laite ja akku erikseen.
• Älä hävitä laitetta kotitalousjätteiden mukana.

Li-lon-akkujen kuljetukseen sovelletaan vaarallisia aineita koskevaa lainsäädäntöä (UN3480 ja UN3481) ja niihin sovelletaan erityismääräyksiä. Selvitä maassasi tällä hetkellä voimassa olevat määräykset.

Jos tarvitaan huoltoa, akkuja ei saa lähettää laitteen mukana, älä lähetä myöskään yksittäisiä akkuja, ne jäävät sinulle!

Ota etukäteen yhteyttä myyntipisteeseen, josta ostit laitteen, tai maasi huoltokorjaamoon ja selvitä menettelytavan yksityiskohdat suoraan.

REACH / EY-vaatimusten- DuroSweep 77 Pro / mukaisuusvakuutus DuroSweep 77 Pro 18 V

starmix

11. REACH

REACH on kemikaalien rekisteröintiä, arviointia, lupia ja rajoituksia koskeva eurooppalainen kemikaaliasetus.

Tietoja REACH-asetuksen (EY) nro. 1907/2006 noudattamisesta löytyy osoitteesta www.starmix.de

12. EY-vaatimustenmukaisuusvakuutus Konedirektiivin 2006/42/EY liitteen II 1A mukainen vaatimustenmukaisuusvakuutus

Valmistaja:

Electrostar GmbH

Hans-Zinser-Str. 1-3

Teknisten asiakirjojen kokoonpanijaksi on valtuutettu:

Electrostar GmbH

Hans-Zinser-Str. 1-3

Akkukäyttöinen lakaisukone

DuroSweep 77 Pro 18 V

Vakuutamme, että edellä mainittu tuote on kaikkien asiaankuuluvien konedirektiivin 2006/42/

EY säännösten mukainen. Yllä oleva tuote täyttää seuraavien asiaankuuluvien direktiivien vaatimukset:

• EMC-direktiivi 2014/30/EU
• RoHS-direktiivi 2011/65/EU

Seuraavia yhdenmukaistettuja standardeja sovellettiin:

• EN ISO 12100:2010, koneturvallisuus - Riskien arvioinnin ja vähentämisen yleiset suunnitteluperiaatteet
• EN 60335-1:2012/A15:2021, kodinkoneiksi ja vastaaviin tarkoituksiin tarkoitettujen sähkölaitteiden turvallisuus - Osa 1: Yleiset vaatimukset

• EN 60335-2-72: 2012, kotitalouksia ja vastaavia käyttötarkoituksia varten suunniteltujen sähkölaitteiden turvallisuus - osa 2-72: Erityisvaatimukset kaupalliseen käyttöön tarkoitetuille maankäsittelykoneille, vetolaitteella tai ilman

• EN IEC 55014-1:2021, sähkömagneettinen yhteensopivuus - vaatimukset kodinkoneille, sähkötyökaluille ja vastaaville sähkölaitteille - Osa 1: Häiriöemissio (CISPR 14-1:2020)

• EN IEC 55014-2:2021, sähkömagneettinen yhteensopivuus - vaatimukset kodinkoneille, sähkötyökaluille ja vastaaville sähkölaitteille - Osa 2: Häiriönsietokyky - Tuoteperhestandardi (IEC/CISPR 14-2:2020)
• EN 62233:2008-04, Menetelmä kodinkoneiden ja vastaavien sähkölaitteiden sähkömagneettisten kenttien mittaamiseksi sähkömagneettisissa kentissä olevien henkilöiden turvallisuuden kannalta.
• EN IEC 63000:2018, tekninen dokumentaatio sähkö- ja elektroniikkalaitteiden arvioimiseksi vaarallisten aineiden rajoittamisen osalta.

Ebersbach, päivämäärä 09.06.2023

Carsten Gresser
