KÄYTTÖOHJE Haaga 375 Starmix

1.3 Symbolit ja merkinnät 88

1.4 Vastuun rajoitus....88

1.5 Takuu 88

1.6 Tekijänoikeus 89

1.7 Kohderyhmä....89

1. Turvallisuus 89

2.1 Määräysten mukainen käyttö....89

2.2 Määräysten mukainen käyttö....89

2.3 Käyttäjän vastuu....89

2.4 Yleisiä turvallisuusohjeita....90

2.5 Laitteen varoitusmerkinnät....90

2.6 Henkilökohtaiset suojavarusteet....90

1. Tekniset tiedot 90

2. Rakenne ja toiminta....91

3. Kuljetus/kuljettaminen....92

5.1 Toimitus....92

5.2 Toimituksen sisältö 92

5.3 Pakkausmateriaalien käsittely....92

5.4 Varastointi/säilytys 92

5.5 Laitteen kantaminen....93

5.6 Laitteen kuljettaminen ajoneuvossa....93

1. Käyttöönotto 94

6.1 Asenna aisan kiinnikkeet (haaga 375) 94

6.2 Työntöaisan asentaminen....94

1. Käyttö 95

7.1 Ennen töiden aloittamista....95

7.2 Sivuharjojen korkeuden säätäminen 95

7.3 Säädä painin (ei haaga 375) 96

7.4 Lakaisminen....96

7.5 Säiliön tyhjentäminen....96

1. Ongelmien korjaaminen 97

8.1 Häiriötaulukko 97

1. Huolto ja puhdistaminen 98

9.1 Huoltokaavio 98

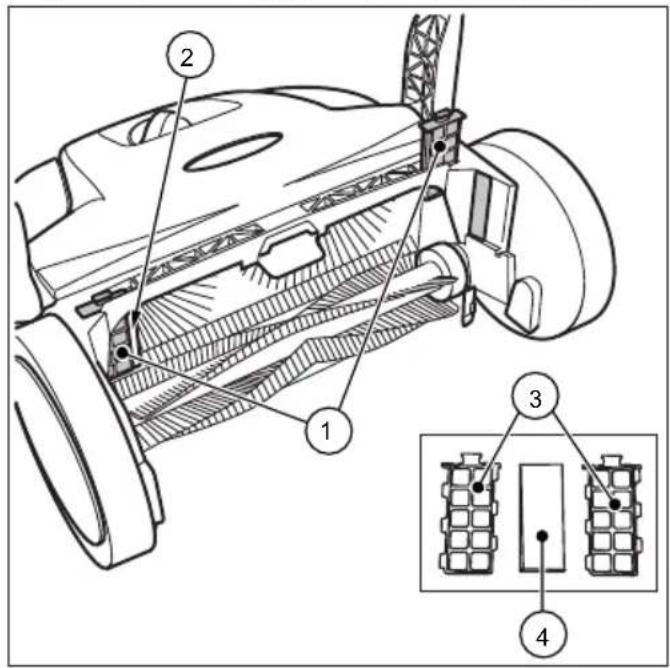

9.2 Puhdista pölynsuodatin (ei haaga 375) 99

9.3 Esteen poistaminen....99

9.4 Harjasten oikaisminen....99

9.5 Laitteen puhdistaminen 99

1. Poistaminen käytöstä 100

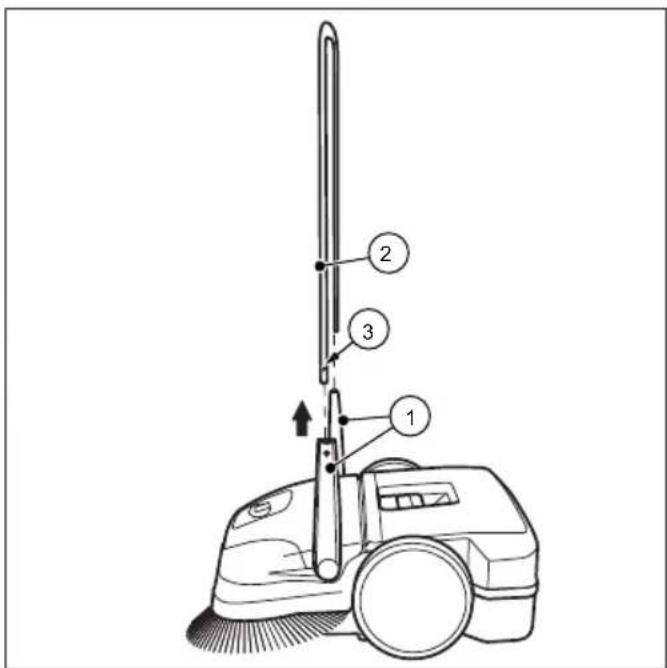

10.1 Työntöaisan irrottaminen....100

10.2 Hävittäminen 100

1. Yleistä

Käyttöohje on osa lakaisukoneita haaga 375 (valmistusvuosi: 2025-) ja koskee vain mainittuja laitteita.

Käyttöohje sisältää laitteen turvallista ja tehokasta käyttöä koskevia tärkeitä ohjeita.

Kaikkien turvallisuus- ja toimintaohjeiden noudattaminen on laitteen turvallisen käytön edellytys.

• Lue käyttöohje huolellisesti ennen laitteen käyttöä.
• Lue turvallisuusohjeet!
• Säilytä käyttöohje laitteen käyttöiän ajan käytettävissä.
• Anna käyttöohje laitteen jokaiselle seuraavalle omistajalle tai käyttäjälle.

1.1 Osoite

Electrostar GmbH

Käyttöohjeessa käytetään seuraavia typografi sia optimaalista käyttöä helpottavia käytänteitä-

Luetelma

- Näin merkityt tekstit ovat luetelmia.

Työjärjestys

1. Työjärjestyksen vaihe 1
2. Työjärjestyksen vaihe 2
3. Työjärjestyksen vaihe 3
   Työvaiheiden järjestystä on noudatettava

Vihje

» Vihjeet, ohjeet (ei koneen vauriot) merkitään näin.

1.3 Symbolit ja merkinnät

Noudata ehdottomasti kaikki varoituksia ja turvallisuusohjeita! Työskentele aina harkiten onnettomuuksien, henkilö- ja esinevahinkojen välttämiseksi!

Turvallisuusohjeiden rakenne

SIGNAALISANA

Vaaran laatu ja lähde

Mahdolliset seuraukset

• Toimenpide vaaran välttämiseksi

Vaaran aste

Vaaran aste Todennäköi-syys			Seuraukset ei noudatettaessa
	VAARA	Välitön	Kuolema, vakava ruumiinvamma
	VAROITUS	Mahdollinen	Kuolema, vakava ruumiinvamma
	VARO	Mahdollinen	Lievä ruumiinvamma
OHJE Mahdollinen Esinevahinko

1.4 Vastuun rajoitus

Electrostar GmbH ei vastaa vahingoista ja seurausvahingoista, jotka johtuvat seuraavista syistä:

• Käyttöohjetta ei noudateta
• Hyväksymättömien varaosien / väärien varaosien / valmistajan vaatimuksia vastaamattomien varaosien käyttö
• Laitteen omavaltaisen, muutokset ja lisäykset

1.5 Takuu

Electrostar GmbH:n yleisiin myyntiehtoihin sisältyvät määräykset ovat voimassa.

1.6 Tekijänoikeus

Electrostar GmbH omistaa käyttöohjeen tekijänoikeudet.

Käyttöohje sisältää määräyksiä ja teknisiä piirustuksia, joita ei saa kopioida kokonaan tai osittain eikä jaella tai käyttää hyväksi kilpailutarkoituksiin, eikä niitä saa luovuttaa kolmansille osapuolille.

Julkaisujen käyttöön tai sen kopointiin tai sisältyvien tietojen luovuttamiseen kolmansille osapuolille vaaditaan Electrostar GmbH:n lupa.

Valmistaja vaatii korvauksen määräysten rikkomisesta. Muut oikeuden varataan.

1.7 Kohderyhmä

Käyttöohje on tarkoitettu lakaisukoneen käyttäjille.

2. Turvallisuus

Vältä toimintavirheet, vauriot ja terveyshaitat noudattamalla seuraavia ohjeita!

2.1 Määräysten mukainen käyttö

Lakaisukoneet haaga 375 on tarkoitettu vain esim. lehtien, ruohon, sepelin, hiekan ja vastaavien epäpuhtauksien poistamiseen tasaisilta ja kovilta pinnoilta.

2.2 Määräysten mukainen käyttö

Muu kuin kohdassa "Määräysten mukainen käyttö" kuvattu käyttö on määräysten vastaiseksi. Niistä aiheutuvista vaurioista vastaa yksin laitteen käyttäjä.

Lakaisukonetta ei saa käyttää terveydelle vaarallisten, palavien tai hehkuvien aineiden (savukkeet ja tulitikut), nesteiden, räjähtävien tai vaarallisten pölyjen (Ex), happojen tai liuottimien pois lakaisemiseen.

Lakaisukonetta ei saa myöskään käyttää veden lakaisemiseen.

Lakaisukonetta ei saa käyttää räjähdysvaarallisilla alueilla eikä kuljetusvälineenä.

2.3 Käyttäjän vastuu

Käyttäjä on jokainen luonnollinen tai juridinen henkilö, joka käyttää lakaisukonetta itse tai luovuttaa sen kolmannen osapuolen käyttöön ja vastaa käyttäjän tai kolmannen osapuolen turvallisuudesta.

• Huolehdi siitä, että työympäristössä oleskelevat lapset eivät leiki laitteella.
• Alaikäiset eivät saa työskennellä laitteella. Ei koske yli 16 vuoden ikäisiä nuoria, joita koulutetaan valvottuna.
• Henkilöt, joiden reaktiokyky on alentunut esim. huumeiden, alkoholin tai lääkkeiden vaikutuksesta, eivät saa käsitellä laitetta.
• Jos terveyden tila estää rasituksen, henkilö ei saa työskennellä koneella.
  • Uusi lakaisukoneen lukukelvottomat kilvet.

Turvallisuus Tekniset tiedot

haaga 375

2.4 Yleisiä turvallisuusohjeita

• Säilytä pakkausmateriaali lasten ulottumattomissa. Tukehtumisen vaara!
• Suojaa pitkät hiukset, äläkä käytä solmiota, väljiä vaatteita tai koruja, sormukset mukaan luettuna.
• Huomaa loukkaantumisen vaara kiinni jäämisen tai sisään vetämisen seurauksena, kun käsittelet lakaisukonetta.

2.5 Laitteen varoitusmerkinnät

Lakaisukoneessa on seuraavat kuvakkeet:

VARO

Noudata käyttöohjeeseen sisältyviä turvallisuusohjeita.

Käyttöohje

Lue käyttöohje huolellisesti ennen laitteen käyttöä.

2.6 Henkilökohtaiset suojavarusteet

FI Työskenneltäessä on käytettävä henkilökohtaisia suojavarusteita terveysvaarojen minimoimiseksi. Siksi:

- Pue tarvittavat suojavarusteet ennen aloittamista ja käytä työskentelyn aikana.

Umpijalkineet

Käytä umpijalkineita, joiden pohja ei luista.

Suojakäsineet

Käytä suojakäsineitä.

Pölysuojanaamari

Käytä pölysuojanaamaria.

1. Tekniset tiedot Lakaisukoneen haaga 375 perustiedot

Tekniset tiedot Arvo
Korkeus millimetriä [mm] 1200
Leveys millimetriä [mm] 770
Pituus millimetriä [mm] 800
Työleveys millimetriä [mm] 750
Lakaisuteho neliömetriä tunnissa [m2/h] 2900
Säiliön tilavuus litraa [l] 40
kiloa [kg] 11

1. Rakenne ja toiminta


Kuva 1: Laitteen osat 1

Nro Osa
1 Työntöaisa
2 Säiliö
3 Säiliön kahva
4 Sivuharjan korkeussäätö
5 Kantokahva
6 Sivuharja
7 Sivuohjausrulla (ei haaga 375)
8 Painin (ei haaga 375)
9 Pyörä
10 Kahvan helat

Laitetta liikutetaan eteenpäin työntämällä säädettävästä aisasta (1). Sivuharjat (6) ja luiska (13) kuljettavat roskat kohti säiliötä (2). Telaharja (11) kuljettaa loput lakaistut roskat säiliöön (2).

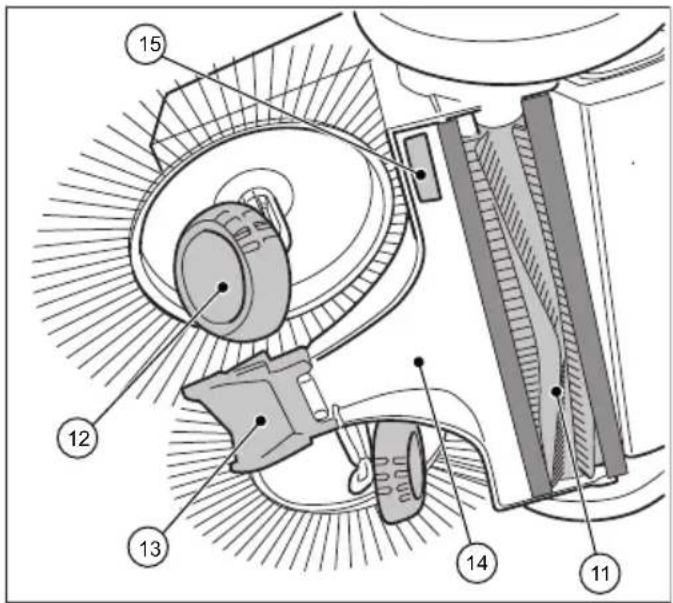

Kuva 2: Laitteen osat 2

Nro Osa
11 Telaharja
12 Kalteva pyörä
13 Luiska
14 Keruulevy
15 Tyyppikilpi (haaga 375)

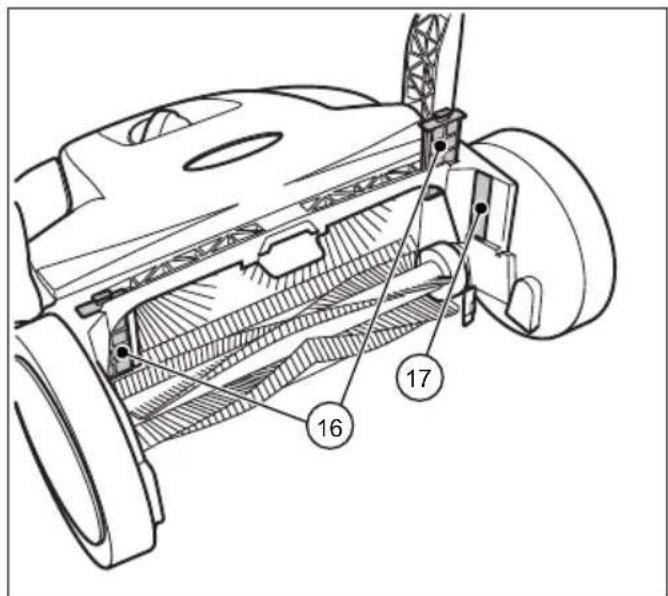

Kuva 3: Laitteen osat 3

Nro Osa
16 Pölynsuodatin (ei haaga 375)
17 Tyyppikilpi (ei haaga 375)

Rakenne ja toiminta Kuljetus/kuljettaminen

haaga 375

Kuva 4: Laitteen osat 4

Nro Osa
18 Kytkimen kotelo
19 Hammasholkki
20 Kaltevan pyörän hammastus
21 Vaihteen suojus (ei haaga 375)

5. Kuljetus/kuljettaminen

5.1 Toimitus

OHJE

Ilmoita ulkopakkauksen näkyvistä vaurioista heti lähetyksen toimittajalle. Jos kuljetusvaurio havaitaan vasta purettaessa pakkausta, siitä on ilmoitettava kuljetusyritykselle kirjallisesti 24 tunnin kuluessa, jotta kuljetusyritys vastaa vaurioista.

5.2 Toimituksen sisältö

• Laite
• Työntöaisa
  • Kaksi kahvan helaa (haaga 375)
• Käyttöohje

5.3 Pakkausmateriaalien käsittely

• Huomioi aina ympäristö, kun hävität pakkausmateriaalia.
• Huomioi voimassa olevat määräykset.

5.4 Varastointi/säilytys

OHJE

Asiaton säilytys, esimerkiksi varastointi kosteassa ympäristössä, voi vahingoittaa lakaisukonetta.

• Puhdista kone ja tyhjennä säiliö ennen varastointia.
  » Tietoja säiliön puhdistamisesta on käyttöohjeen luvussa 7.5 ja puhdistamisesta luvussa 9.5.

Kuva 5: Säilytysasento

• Aseta laite niin, että harjat eivät taitu tai väänny.
• Estä koneen ja säädettävän työntöaisan kaatuminen, liukuminen ja siten vaurioituminen.
• Älä säilytä laitetta ulkona tai kosteassa ympäristössä.

5.5 Laitteen kantaminen

VARO

Loukkaantumisen vaara säädettävan työntöaisan kallistuessa!

Säädettävän työntöaisan kallistuminen voi aiheuttaa käyttäjän tai muiden henkilöiden lievän loukkaantumisen, esim. sormien jäännin puristuksiin tai verenpurkaumia

- Pidä kannettava laitetta niin, että säädettävä työntöaisa ei voi kallistua.

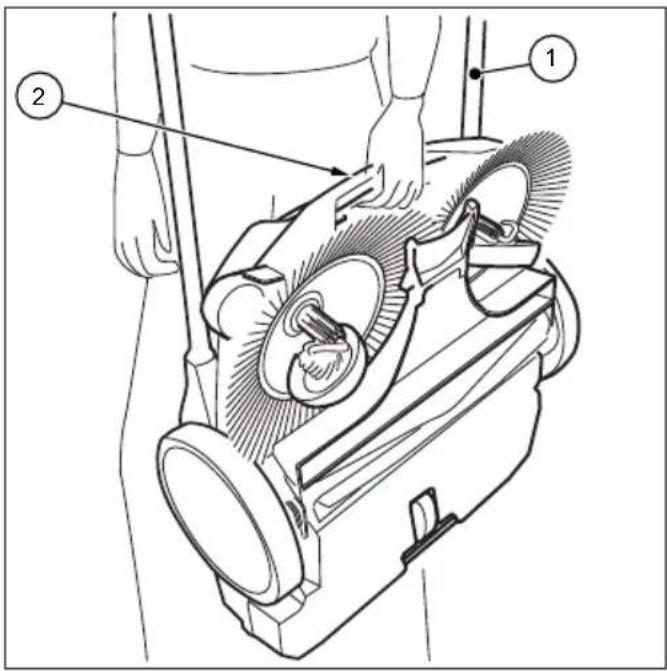

Kuva 6: Laitteen kantaminen

1. Käännä säädettävä työntöaisa (1) konetta vasten eteenpäin.
2. Käytä kantokahvaa (2) laitteen kantamiseen.
3. Kanna laitetta harjat itsestäsi poispäin käännettynä.

5.6 Laitteen kuljettaminen ajoneuvossa

VARO

Lakaisukoneen virheellinen kuljetus voi johtaa loukkaantumiseen!

Sinkoileva, liukuva tai kaatuva laite voi vahingoittaa kuljettajaa tai muita henkilöitä.

• Kiinnitä laite sidontahihnalla paikoilleen

1. Sijoita laite sopivaan paikkaan ajoneuvoon.
2. Varmista laite sidontahihnalla.

OHJE

Asiaton kuljetus voi vahingoittaa lakaisukonetta

6. Käyttöönotto

6.1 Asenna aisan kiinnikkeet (haaga 375)

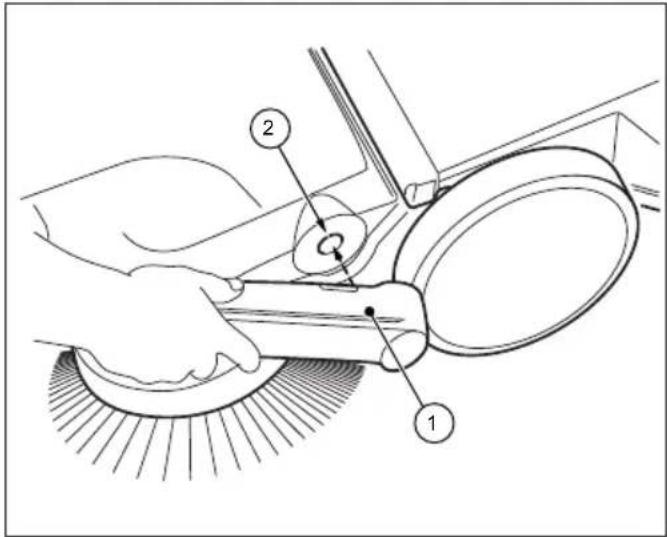

Kuva 7: Aisan kiinnikkeet asentaminen (haaga 375)

FI

Aisan kiinnikkeet (1) ja työntöaisa toimitetaan kokoamattomina.

1. Aseta aisan kiinnikkeet (1) kuvan 7 mukaiseen asentoon.
2. Työnnä aisan kiinnikkeet tässä asennossa lakaisukoneen (2) aukkoon. Lyö aisan kiinnikkeitä tarvittaessa kevyesti.
   » Kiinnikkeiden on lukkiuduttava kuuluvasti paikoilleen.

6.2 Työntöaisan asentaminen

VARO

Loukkaantumisen vaara säädettävän työntöaisan kallistuessa!

Säädettävän työntöaisan kallistuminen voi aiheuttaa kayttajan tai muiden henkiloiden lievän loukkaantumisen, esim. sormien jäännin puristuksiin tai verenpurkaumia

- Pidä kannettava laitetta niin, että säädettävä työntöaisa ei voi kallistua.

A 2 3 1 B 2 3 1

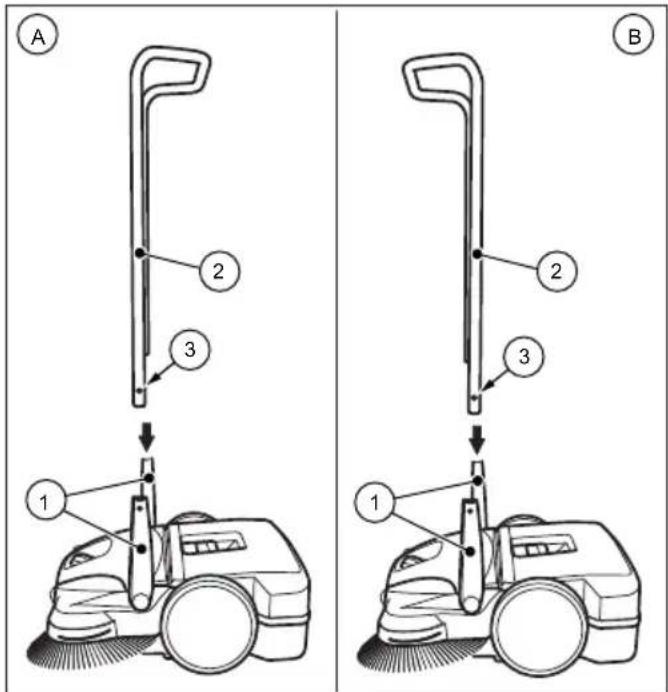

Kuva 8: Säädettävän työntöaisan kokoaminen

1. Käännä työntöaisan kiinnikkeet (1) pystyasentoon.
2. Paina säädettävän työntöaisan kummankin puolen lukkojousia (3) sisäänpäin.
3. Työnnä säädettävä työntöaisa (2) samanaikaisesti kumpaankin kiinnikkeeseen.
   » Mallin työntöaisaa on taivutettava noin 10 cm erilleen ennen työntämistä kiinnikkeisiin.
4. Työnnä työntöaisa (2) niin pitkälle kiinnikkeisiin, että jouset lukkiutuvat.

(ei haaga 375) työntöaisa

Säädettävä työntöaisa voidaan säätää kahteen asentoon (A) ja (B) käyttäjän pituuden mukaan.

» (A): Ala-asento
» (B): Yläasento

7. Käyttö

VAROITUS

Lasinsirpaleet, metallit tai muut teräväreunaiset materiaalit voivat viiltää!

Lasinsirpaleet, metallit tai muut teräväreunaiset materiaalit voivat viiltaa tyhjennettaessa säiliötä.

- Käytä ohjeiden mukaisia henkilökohtaisia suojavarusteita!

VARO

Lakaistaessa nouseva pöly vaarantaa terveyden!

Pölyn hengittäminen voi vaarantaa terveyden

- Käytä ohjeiden mukaisia henkilökohtaisia suojavarusteita!

7.1 Ennen töiden aloittamista

• Tarkasta laitteen toiminta ennen töiden aloittamista.
• Tarkasta, että säädettävä työntöaika on tiukasti kiinnikkeissä.
• Tarkasta säiliön kiinnitys ja kunto.
• Tarkasta, onko sivuharjoihin ja telaharjan kiertynyt lankojen ja naruja. Poista ne tarvittaessa.
• Tarkasta, onko sivuharjoihin ja telaharjan tarttunet osia tai likaa.
• Tarkasta otepintojen likaisuus ja puhdista tarvittaessa.

7.2 Sivuharjojen korkeuden säätäminen

Sivuharjojen korkeudensäätökahva on keskellä etuosaa. Sivuharjojen korkeus voidaan säätää lakaistavan alustan mukaan. Asennot perustuvat kokemukseen ja on tarkoitettu ohjeeksi. Harjojen korkeutta on tarvittaessa säädettävä alustan mukaan.

• Asento 1-2: kaikki tasaiset, kovat pinnat (esim. asfaltti, betoni, laatat...)
• Asento 3-4: kosteat lehdet, hiekka, epätasaiset pinnat (esim. pesubetonilaatat)
• Asento 5-7: runsas lika ja suuret epätasaisuudet

OHJE

Älä paina sivuharjoja liian lujasi maata vasten. Liian suuri paine ei paranna lakaisutulosta, mutta johtaa suurempaan työntövastukseer ja nopeuttaa laitteen kulumista.

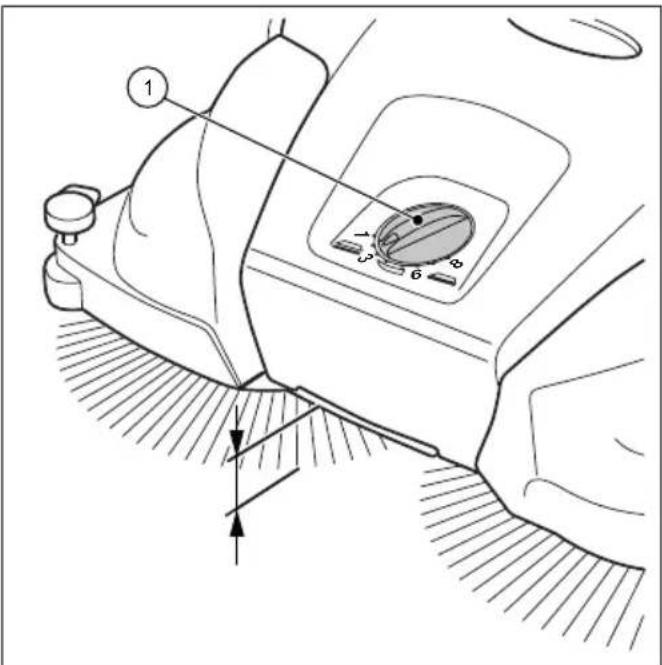

Kuva 9: Sivuharjojen korkeuden säätö

• Säädä tarvittava asento:
- Säädä korkeus asentoa pienemmäksi kääntämällä kahvaa (1) vasemmalle.
- Säädä korkeus asentoa suuremmaksi kääntämällä kahvaa (1) oikealle.
» Nosta konetta hieman kantokahvasta. Korkeuden saa silloin säädettyä helpommin.

7.3 Säädä painin (ei haaga 375)

Painin säätää oikean sivuharjan harjattavan alueen reunoihin, esim. seiniin tai reunakiviin.

OHJE

Jos painin on säädetty väärin matalia reunoja vasten, seurauksena voi olla liika kuluminen. Painin ei saa koskettaa alustaa.

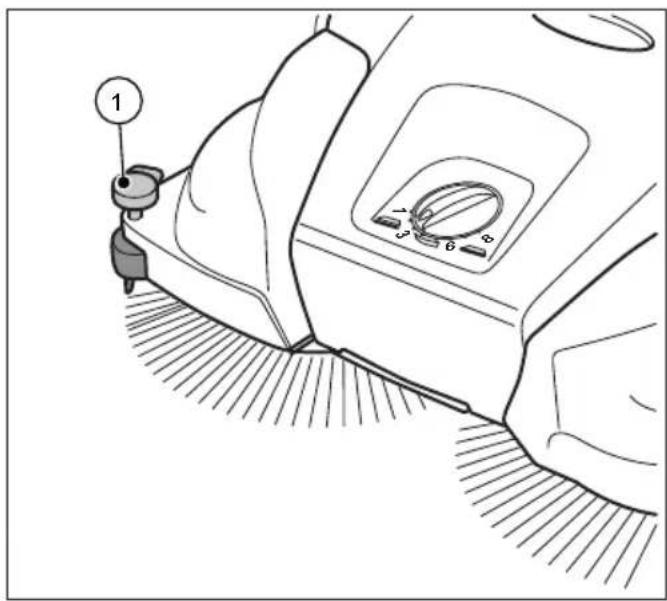

Kuva 10: Painimen säätäminen

Reunojen ja kulmien lakaisminen

• Paina painimen kahva alas.

Tasaisten pintojen lakaisminen

• Vedä painimen kahva ylös.

7.4 Lakaisminen

• Työnnä konetta kahdella kädellä aisasta.
• Työnnä konetta eteenpäin normaalia kävelyvauhtia.
• Tyhjennä säiliö tarvittaessa; katso "Säiliön tyhjentäminen" käyttöohjeen luvusta 7.5.

7.5 Säiliöntyhjentäminen

Kuva 11: Säiliön tyhjentäminen

• Tyhjennä säiliö aina käytön jälkeen.

• Tyhjennä säiliö säännöllisesti, jolloin lakaisutulos on moitteeton.

• Käännä säädettävä työntöaisa (1) vaakasuoraan.

• Nosta säiliö (3) ylöspäin kahvasta (2) vetämällä.

• Tyhjennä säiliö (3) täysin.

» Tarkasta, että reunoissakaan ei ole likaa.
4. Aseta tyhjä säiliö (3) takaisin laitteeseen ja käännä säädettävä työntöaisa työntöasentoon.
5. Paina säiliön kahva (2) alkuasentoon. Paina samanaikaisesti voimalla lakaisulaitteen suuntaan niin, että säiliön kahvan koukku jää helposti kiinni lakaisulaitteen lukituskohtaan.

» Säiliön (3) on lukkiuduttava kuuluvasti.

1. Käännä säädettävä työntöaisa (1) työsuoraan.

8. Ongelmien korjaaminen

VAROITUS

Lasinsirpaleet, metallit tai muul teräväreunaiset materiaalit voivat viiltää!

Lasinsirpaleet, metallit tai muut teravareunaiset materiaalit voivat viiltaa tyhjennettäessä säiliötä.

- Käytä ohjeiden mukaisia henkilökohtaisia suojavarusteita!

VARO

Lakaistaessa nouseva pöly vaarantaa terveyden!

Pölyn hengittäminen voi vaarantaa terveyden.

- Käytä ohjeiden mukaisia henkilökohtaisia suojavarusteita!

VARO

Loukkaantumisen vaara säädettävän työntöaisan kallistuessa!

Säädettävän työntöaisan kallistuminen voi aiheuttaa käyttäjän tai muiden henkilöiden lievän loukkaantumisen, esim. sormien jäännin puristuksiin tai verenpurkaumia.

- Pida kannettava laitetta niin, etta saadettava työntöaisa ei voi kallistua.

Häiriöt ovat mahdollisia vaikka laite huolletaan ja tarkastetaan ohjeiden mukaisesti. Mahdolliset häiriöt, niiden syyt ja korjaukset luetellaan seuraavassa taulukossa.

8.1 Häiriötaulukko

Häiriö Syy Korjaus
Laite liikkuu raskaasti tai epätasaisesti	Laite likainen Puhdista laite, katso luku 9.5
	Harjojen pyöriminen estynyt	Poista este, katso luku 9.3 "Esteen poistaminen"
	Harjojen voimansiirrot likaiset	Puhdista voimansiirrot, katso luku 9.5 "Laitteen puhdistaminen"
	Korkeus säädetty liian pieneksi, sivuharjojen puristuspaine liian suuri	Säädä korkeus, katso luku 7.2, osa "Korkeuden säätäminen"
	Sivuharjat eivät pyöri	Ota yhteys huoltoon
Harjakset ovat vääntyneet	Väärä säilytys Oikaisen harjakset, katso luku 9.4, osa "Harjasten oikaiseminen"
Lakaistutulos riittämätön	Luiska puuttuu, on löysä tai erittäin kulunut	Uusi luiska

9. Huolto ja puhdistaminen

VAROITUS

Lasinsirpaleet, metallit tai muul teräväreunaiset materiaalit voivat viiltää!

Lasinsirpaleet, metallit tai muut teravareunaiset materiaalit voivat viiltaa tyhjennettäessä säiliötä.

- Käytä ohjeiden mukaisia henkilökohtaisia suojavarusteita!

VARO

Lakaistaessa nouseva pöly vaarantaa terveyden!

Pölyn hengittäminen voi vaarantaa terveyden.

- Käytä ohjeiden mukaisia henkilökohtaisia suojavarusteita!

VARO

Loukkaantumisen vaara säädettävän työntöaisan kallistuessa!

Säädettävän työntöaisan kallistuminen voi aiheuttaa käyttäjän tai muiden henkilöiden lievän loukkaantumisen, esim. sormien jäännin puristuksiin tai verenpurkaumia

- Pida kannettava laitetta niin, etta saadettava työntöaisa ei voi kallistua.

VARO

Vaaralliset puhdistusaineet!

Aineet voivat sisaltaa terveydelle haitallisia aineosia ja siten ärsyttää hengitysteitä ja ihoa.

• Huomioi valmistajan käyttöturvallisuustiedote.
  • Vältä roiskumista ja sumuamista.
• Älä syö, juo, tupakoi työskentelyn aikana.
• Estä aineen joutuminen iholle ja silmiin

Seuraavissa osissa selostetaan huolto- ja puhdistustyöt, joilla varmistetaan laitteen optimaalinen ja häiriötön toiminta.

Joiden töiden välit riippuvat ajasta ja/tai kuormituksesta. Kun väli ilmoitetaan sekä määräaikana että käyttötunteita (kt), ensin saavutettavaa on noudatettava.

Kysy valmistajalta huoltotöistä ja -väleistä.

9.1 Huoltokaavio

Huolto-väli	Huoltotyöt
Ennen töiden aloittamista	Tarkasta laitteen toiminta ja vauriot. Ota tarvittaessa yhteys huoltoon.
	Tarkasta, että säädettävä työntöaika on tiukasti kiinnikkeissä.
	Tarkasta säiliön kiinnitys ja kunto.
	Tarkasta, onko sivuharjoihin ja telaharjan kiertynyt lankojen ja naruja. Poista ne tarvittaessa.
	Tarkasta, onko sivuharjoihin ja telaharjan tarttunut osia tai likaa.
	Tarkasta otepintojen likaisuus ja puhdista tarvittaessa.
	Tarkasta oikea korkeussäätö.
	Tarkasta lakaisupaineen säätö. Säädä tarvittaessa lakaistavan kohteen mukaan.
Töiden jälkeen	Tyhjennä säiliö.
	Puhdista laite.
8 kt Puhdista harjojen voimansiirto.

9.2 Puhdista pölynsuodatin (ei haaga 375)

1. Poista säiliön lakaisukoneesta ; katso "Säiliön tyhjentäminen" käyttöohjeen luvusta 7.5.

Kuva 12: Pölynsuodattimen poistaminen

1. Vedä pölynsuodattimet (1) ylös pois ohjaimista (2).
2. Avaa pölynsuodattimen muovikotelon (3) ja poista vaahtomuoviosa (4).
3. Koputa pöly vaahtomuoviosasta (4) ja puhdista vedellä.
4. Aseta kuivat vaahtomuoviosat takaisin muovikoteloon.
5. Työnnä pölynsuodatin takaisin ohjaimiin.
6. Kiinnitä säiliö takaisin lakaisukoneeseen.

9.3 Esteenpoistaminen

• Poista harjoihin ja akseleihin kiertynyt materiaali (esim. narut, langat...).
• Poista kiinni tarttunut materiaali (esim. kivet, oksat, lehdet...).

9.4 Harjastenoikaisminen

VAROITUS

Tulipalon vaara, jos puhallinta käytetään huolimattomasti tai puhallin on sopimaton!

Tulipalon vaara, kun oikaistavia harjaksia kuumennetaan liikaa.

• Älä käytä avotulta tai poltinta harjasten lammittamiseen!
• Älä käytä kuumailmapuhallinta. Kuuma ilma voi sulattaa harjakset.

Vääntyneet harjakset voidaan oikaista lämmittämällä niitä esim. hiustenkuivaimella.

• Suuntaa lämmin ilmavirta harjaksiin.
  » Oikaise tarpeeksi lämmenneet harjakset yksitellen.

9.5 Laitteenpuhdistaminen

• Älä käytä rasvaa liuottavia aineita.
• Älä käytä teräviä puhdistusvälineitä.

• Älä käytä puhdistamiseen painepesuria tai juoksevaa vettä. Laitetta ei saa upottaa veteen eikä puhdistaa vedellä.

• Suojaa laakeroinnit kosteudelta.

• Älä puhdista sivuharjoja ja telaharjaa paineilmalla.

» Voimakas ilmavirtaa voi vahingoittaa harjaksia.

1. Puhdista sivuharjat, telaharjat ja voimansiirrot märällä rievulla.

2. Puhdista kaikki muoviosat kostealla liinalla.

10. Poistaminen käytöstä

10.1 Työntöaisan irrottaminen

VARO

Loukkaantumisen vaara säädettävän työntöaisan kallistuessa!

Säädettävän työntöaisan kallistuminen voi aiheuttaa käyttäjän tai muiden henkilöiden lievan loukkaantumisen, esim. sormien jaannin puristuksiin tai verenpurkaumia

- Pidä kannettava laitetta niin, että säädettävä työntöaisa ei voi kallistua.

Kuva 14: Työntöaisan irrottaminen (ei haaga 375)

1. Kohdista kotelon nuoli kiinnikkeeseen (1).
2. Aseta laitteen eteen työntöaisan väliin.
3. Tartu kumpaankin kiinnikkeeseen (1) ja paina niitä varovasti ulospäin.
4. Vedä kiinnikkeet samanaikaisesti ulos laitteen kummastakin aukosta.

10.2 Hävittäminen

- Hävitä laite ympäristöä vahingoittamatta voimassa olevien määräysten mukaan.

Kuva 13: Työntöaisan irrottaminen (haaga 375)

1. Käännä säädettävä työntöaisa (2) pystyasentoon.
2. Paina säädettävän työntöaisan kummankin puolen lukkojousia (3) sisäänpäin, kunnes säädettävä työntöaisa voidaan irrottaa.
3. Vedä säädettävä työntöaisa (2) samanaikaisesti kummastakin kiinnikkeestä (1).

Table des matières

1. Généralités.... 102

1.1 Adresse....102
