BRUGSANVISNING 697 Starmix

1.4 Ansvarsbegrænsning 185

1.5 Garanti....185

1.6 Ophavsret....186

1.7 Målgruppe 186

1. Sikkerhed 186

2.1 Tilsigtet brug....186

2.2 Utilsigtet brug....186

2.3 Brugerens ansvar....186

2.4 Generelle sikkerhedsanvisninger 187

2.5 Generelle sikkerhedsanvisninger til batteri, opladningsport og oplader 187

2.6 Faresignaler på enheden....189

2.7 Personlige værnemidler 189

1. Tekniske specifikationer....190

2. Konstruktion og funktion 191

3. Transport/Transportør......193

5.1 Levering 193

5.2 Levering 193

5.3 Händtering af emballagematerialer 193

5.4 Opbevaring af fejemaskine....193

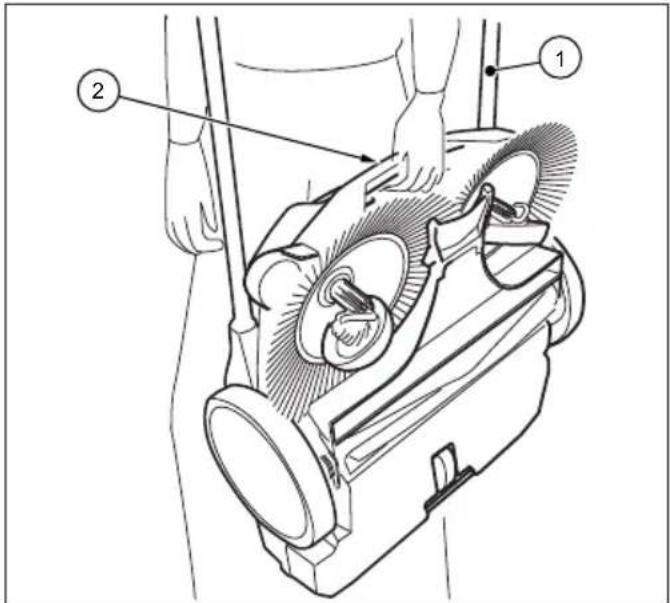

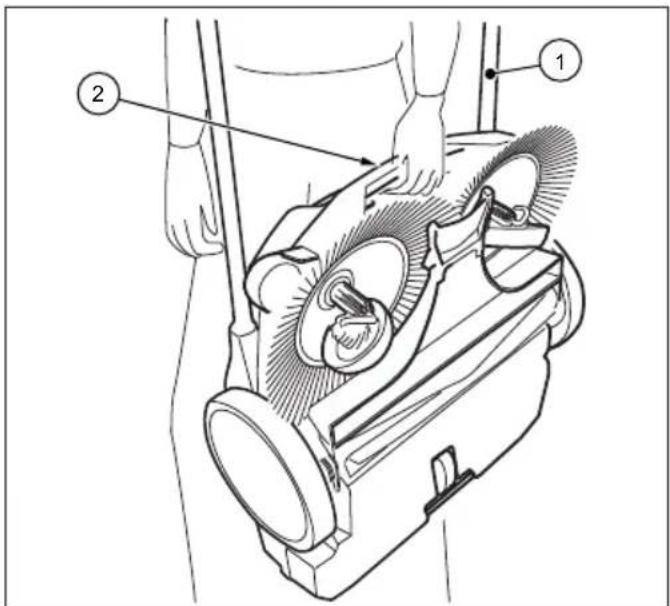

5.5 Bær enheden 194

5.6 Transport enheden i en bil....194

1. Idriftsættelse....195

6.1 Monter skubbebøjlen 195

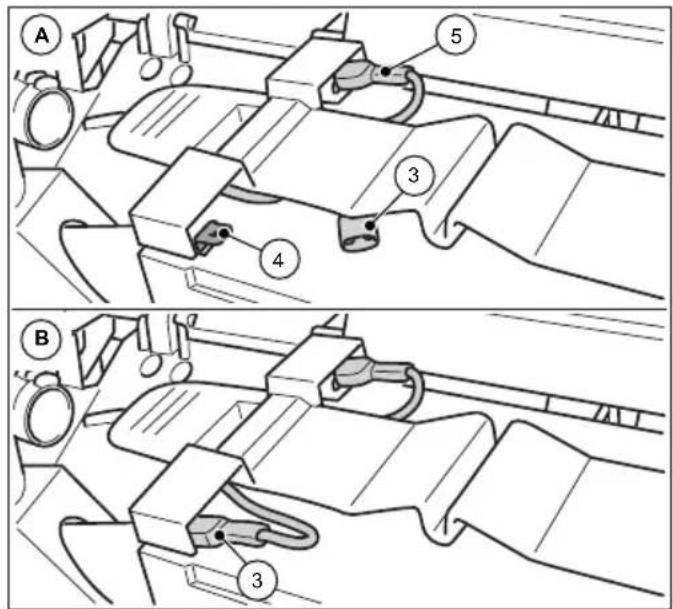

6.2 Tilslut batterikablet....195

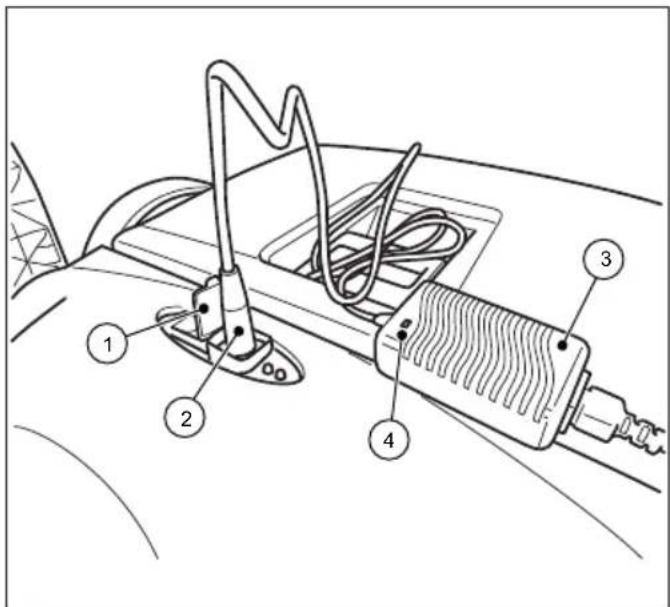

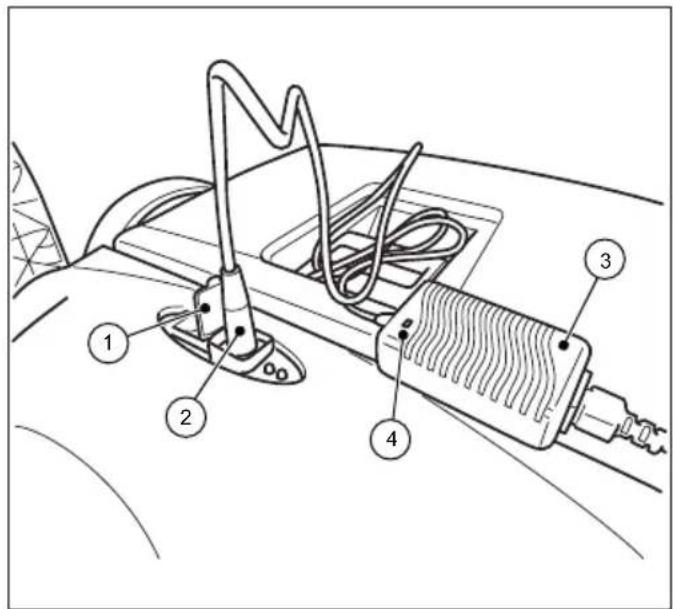

6.3 Oplad batteriet....196

1. Betjening 197

7.1 Før arbejdet påbegyndes.... 197

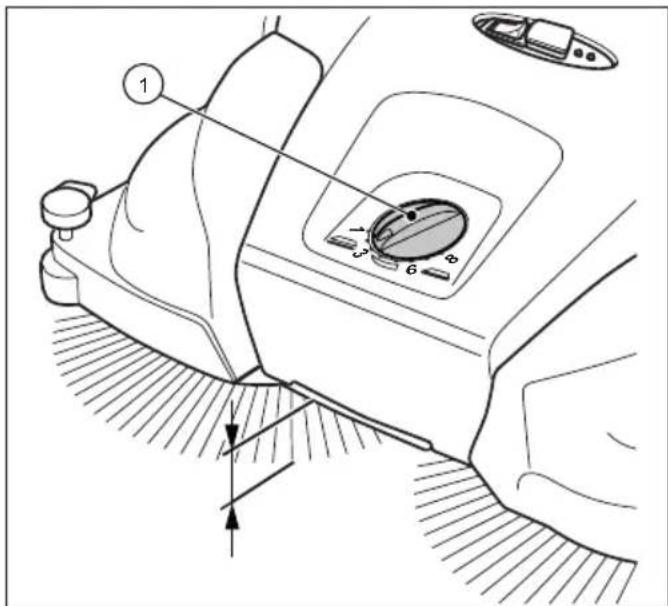

7.2 Højdeindstilling af børsterne....198

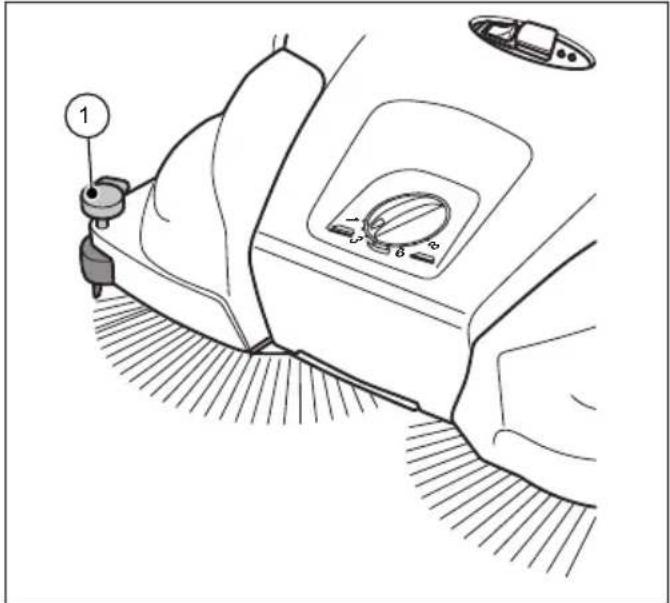

7.3 Indstil nedholderen 199

7.4 Batteridrift og LED-display....199

7.5 Overbelastningsbeskyttelse....200

7.6 Manuel drift....201

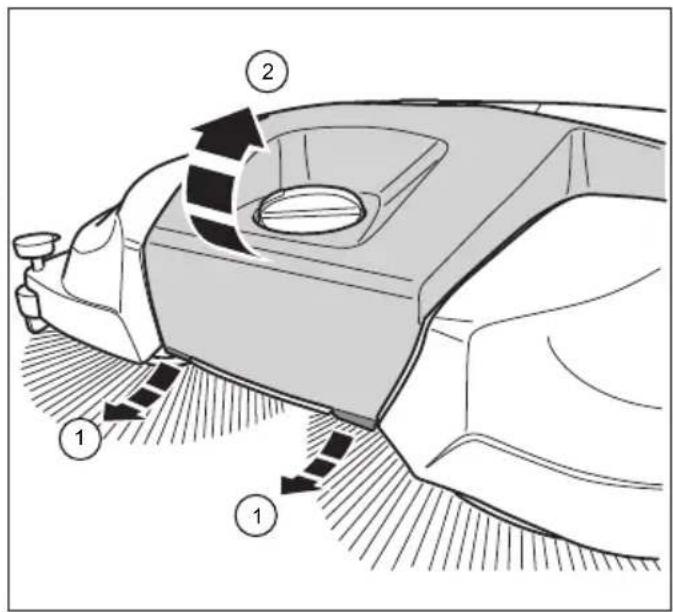

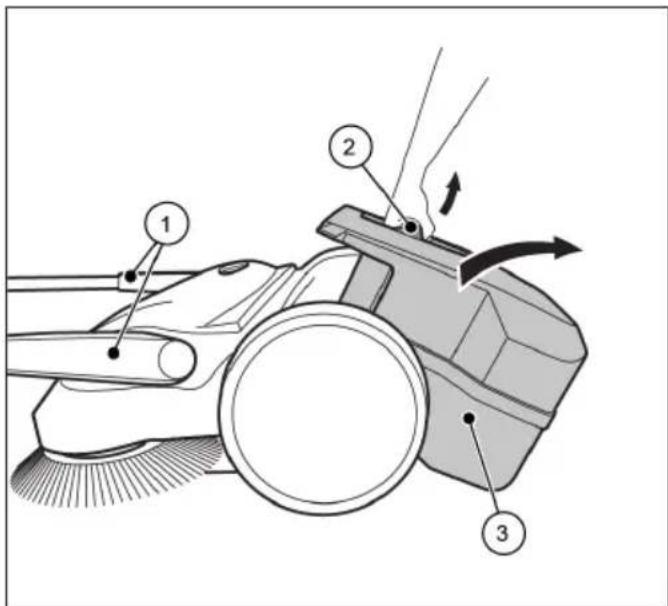

7.7 Sådan tømmes affaldsbeholderen....201

1. Fejlfinding 202

8.1 Fejltabel Del 1....203

8.2 Fejltabel Del 2....204

8.3 Fejlafhjælpning udløb 205

9.2 Rengør støvfiltret 208

9.3 Fjern blokeringer 208

9.4 Ret børsterne ud....209
9.5 Sådan rengøres maskinen....209
10. Udafdrifttagning oplagring/opbevaring....209
10.1 Skubbebøjle demontering 209
10.2 Frakobl batterikablet 210
10.3 Oplagring/opbevaring 211
10.4 Bortskaffelse 211
11. REACH....212
12. EF-overensstemmelseserklæring 212

DA

1. Generelt

Denne vejledning er en del af udstyr til fejemaskine starmix 697 (Konstruktionsår: 2025) og gælder kun for sådanne apparater.

Vejledningen indeholder vigtige oplysninger om sikker og eff aktiv brug af enheden.

Det er en forudsætning for at arbejde sikkert på og med enheden, at man følger og overholder alle angivne sikkerhedsanvisninger og vejledninger.

• Læs vejledningen omhyggeligt, før du bruger maskinen.
  • Læs sikkerhedsanvisningerne!
• Opbevar vejledningen på et sikkert og let tilgængeligt sted i hele enhedens levetid.
• Giv denne vejledning videre til enhver efterfølgende ejer eller bruger af enheden.

1.1 Adresse

Electrostar GmbH

Hans-Zinser-Str. 1-3

73061 Ebersbach/Fils

Germany

Tel.: [phone]

Fax: [phone]

[e-mail]

www.starmix.de

1.2 Konventioner

For at kunne arbejde optimalt med brugervejledningen, skal man være opmærksom på følgende forklaringer på de typografi ske konventioner.

Optælling

- Tekster, der præsenteres på denne måde, står i punktform.

Driftssekvenser

1. Trin 1 af driftssekvensen
2. Trin 2 af driftssekvensen
3. Trin 3 af driftssekvensen
   Rækkefølgen i driftssekvensen skal overholdes.

Tips

» Tips, råd (ikke motorproblemer) vises sådan her.

1.3 Symboler og markeringer

Alle advarsler og sikkerhedsvejledninger skal overholdes! Når du arbejder, skal du altid være omhyggelig med at undgå ulykker samt person- og tingsskader!

Sikkerhedsvejledningens opbygning

N∅GLEORD

Fareniveau Sandsynlighed for forekomst			Konsekvenser af manglende overholdelse
	FARE	Umiddelbar	Død, alvorlig personskade
	ADVARSEL	Muligt	Død, alvorlig personskade
	FORSIGTIG	Muligt	Mindre personskade
	BEMÆRK Muligt Tingsskader

1.4 Ansvarsbegrænsning

Electrostar GmbH påtager sig intet ansvar for skader og følgeskader, der skyldes følgende punkter:

• Hvis man ikke følger eller overholder vejledningen
• Brug af uautoriserede reservedele/forkerte reservedele / reservedele, der ikke overholder producentens specifi kationer
• Uautoriserede ændringer, tilføjelser eller ombygninger af eller på enheden

1.5 Garanti

Reglerne, som er beskrevet i Electrostar GmbHsvilkår og betingelser - gælder.

1.6 Ophavsret

Enhver ophavsret til vejledningen forbeholdes Electrostar GmbH.

Vejledningen indeholder instruktioner og tegninger eller dele af tegninger af teknisk art, som ikke, hverken helt eller delvist, må gengives, distribueres eller bruges til konkurrencemæssige formål eller på anden udbredes uden direkte skriftlig tilladelse.

Electrostar GmbH forbeholder sig retten til, efter eget skøn, at give eller ikke give tilladelse til offentliggørelse eller distribution af kopier eller oplysninger fra denne vejledning til tredjepart.

I tilfælde af overtrædelse, vil producenten rejse påstand om erstatning. Alle andre rettigheder forbeholdes.

1.7 Målgruppe

Denne vejledning henvender sig til brugeren af denne fejemaskine.

2. Sikkerhed

For at undgå funktionsfejl, beskadigelse og personskade, skal du omhyggeligt læse og følge denne vejledning!

2.1 Tilsigtet brug

starmix 697 fejemaskiner er udelukkende designet for at fjerne vej snavs, græs, split, sand og lignende urenheder på flade og hårde overflader.

Enheden er egnet til kommerciel brug f.eks. på hoteller, skoler, hospitaler, fabrikker og kontorer.

2.2 Utilsigtet brug

Enhver anden brug, end den som er beskrevet afsnittet „Tilsigtet brug“ anses for at være utilsigtet. Brugeren af enheden er alene ansvarlig for deraf følgende skader.

Fejemaskinen må ikke anvendes til fejning af farlige, brændbare eller glødende materialer (cigaretter og tændstikker), væsker, eksplosiver eller farligt støv (Ex), syrer eller opløsningsmidler.

Fejemaskinen må heller ikke bruges til at feje vand, beton, mørtel, cement og gipsstøv.

Også våde materialer som sne, dyr- og kogødning og mudrede stoffer som f.eks. fækalier må ikke fejes med fejemaskinen.

Fejemaskinen må ikke anvendes i farlige områder, eller som transportmiddel.

2.3 Brugerens ansvar

En bruger er en fysisk eller juridisk person, der bruger fejemaskinen, eller stiller den til rådighed for tredjepart og er under brugen ansvarlig for sikkerheden for brugeren eller tredjepart.

• Man skal overvåge børn, der befinder sig i arbejdsmiljøet, for at sikre, at de ikke leger med maskinen.
• Mindreårige må ikke arbejde med enheden. Dette gælder ikke unge over 16, der uddannes under opsyn.

starmix

starmix 697

• Personer, hvis reaktionsevne er påvirket, fx af narkotika, alkohol eller medicin må ikke udføre noget arbejde med enheden.
• Personer, der ikke må anstrenge sig på grund af deres sundhedstilstand, må ikke udføre noget arbejde med fejemaskinen.
• Udskift skilte eller mærkater på fejemaskinen, som er blevet ulæselige.

2.4 Generelle sikkerhedsanvisninger

• Sørg for, at emballagen ikke er tilgængelig for børn. Der er fare for kvælning!
• Undgå at have eller bære løst, langt hår, slips, løst tøj eller smykker - inklusive ringe.
• Vær, under håndteringen af fejemaskinen, opmærksom på risikoen for skader ifm. at hænge fast, eller at blive trukket ind i maskinen med tøj eller kropsdele.

2.5 Generelle sikkerhedsanvisninger til batteri, opladningsport og oplader

FARE

Livsfare pga. elektrisk stød!

Forkert håndtering af opladeren kan medføre livsfare på grund af et elektrisk stød

• Brug aldrig en defekt eller beskadiget oplader.
• Opladeren må aldrig åbnes eller afmonteres.
• Tjek regelmæssigt opladerens tilslutningskabel for beskadigelser. I tilfælde at beskadigelse at tilslutningskabel, træk straks netstikket ud.

FARE

Livsfare pga. eksplosion!

Oplader og fejemaskine kan skabe gnister, der kan antænde støv eller dampe. Der kan opstå gnister f.eks. ved tryk på Tænd/slukafbryderen.

- Brug aldrig opladeren og fejemaskinen i en eksplosionsfarlig atmosfære, dvs. i en omgivelse, hvor der fi ndes brandfarlige væsker (dampe), gasser eller støv (EX-kategori).

ADVARSEL

Fare for kvæstelser eller ulykker ved håndtering af batteriet!

Forkert håndtering af batteriet kan medføre forskellige farlige situationer. Følgende punkter skal overholdes:

• Beskyt batteriet mod direkte sollys, varme, åben ild og elektriske gnister.
• Ryg ikke i nærheden at batteriet.
• Udsæt aldrig batteriet for mikrobølger eller højt tryk
• Oplad ikke batteriet ved temperaturer under 0°C.
  • Kast aldrig batteriet på ilden
• Oplad eller brug aldrig et defekt, beskadiget eller deformeret batteri.
• Batteriet må ikke være åbent, beskadiget eller droppet.
• Opbevar batteriet uden for børns rækkevidde.

ADVARSEL

Fare for kvæstelser eller ulykker på grund af væskelækage fra batteriet!

Lækket batterivæske kan medføre hudirritationer, forbrændinger og ætsninger

• I tilfælde af utilsigtet kontakt, vask de berørte områder på kroppen med rigeligt vand og sæbe.
• Ved øjenkontakt, gnid ikke og skyl øjnene med rigeligt vand i mindst 15 minutter. Derudover søg lægehjælp
• Sørg for at garantere en sikker håndtering af batteriet.

ADVARSEL

Fare for kvæstelser eller ulykker ved håndtering af opladeren!

Forkert håndtering af opladeren kan medføre forskellige farlige situationer. Følgende punkter skal overholdes:

• Udfør kun elektrisk tilslutning til en forskriftsmæssigt installeret stikkontakt.
• Efter brug at opladeren, tag netstikket ud at stikkontakten.
• Brandfare! Enheden må ikke anvendes på let brændbare underlag (f.eks. papir, tekstiler) eller i brandfarlige omgivelser.
• I tilfælde af røgudvikling eller ild i opladeren, tag straks netstikket ud.
• Dæk ikke opladeren, så den kan afkøle uhindret.
• Læg og afmærk tilslutningskabler således at de ikke er beskadiget, og for ikke at skade nogen - undgå risiko for at snuble!

BEMÆRK

Forkert håndtering og uhensigtsmæssig behandling af batteriet, opladeren og opladningsporten kan medføre tings- eller udstyrsskader. Følgende punkter skal overholdes:

• Brug kun batteriet med fejemaskinen og opladeren fra producenten.
• Kun til opladning af geometrisk kompatible batterier iht. værdierne i kapitlet „3. Tekniske specifi kationer“
• Tilslut kun opladeren til netspænding og netfrekvens, angivet på typeskiltet
• Benyt ikke tilslutningskablet til at trække netstikket ud af stikkontakten, træk det ud direkte ved stikket.
• Lad en autoriseret elektriker reparere det beskadigede batterikabel.

BEMÆRK

• Brug og opbevar oplader kun i lukkede og tørre rum. Beskyt opladeren mod regn og fugtighed.
• Brug kun opladeren og batteriet i de forudbestemte temperaturområder iht. værdierne i kapitlet „3. Tekniske speciti kationer“
• Forbind aldrig opladerens kontakter med metalliske objekter (f.eks. søm, mønter, smykker) for at undgå kortslutning. Opladeren kan beskadiges ved kortslutning
• Forbind aldrig batteripolen eller kontakterne af opladningsporten med metalliske objekter (f.eks. søm, mønter, smykker) for at undgå kortslutning. Batteriet eller fejemaskinens elektronik kan beskadiges ved kortslutning.
• Brug ikke metalliske transportbeholdere til batteriet.
• Beskyt batteriet mod regn og fugtighed.
• For at forhindre en dyb afl adning af batteriet skal det blå batterikabel frakobles for oplagringsperiode på ca. 2 måneder uden genopladning. For oplysninger om oplagring og opbevaring samt frakobling af batteriet, se kapitlet „10.3 Oplagring/opbevaring“ og kapitlet „10.2 Frakobl batterikablet“ i denne vejledning.
• For oplagringsperioder på ca. 6 måneder skal batteriet først oplades helt for at bevare batteriets ydeevne. For oplysninger om opladning af batteriet, se kapitlet „6.3 Oplad batteriet“ i denne vejledning.

2.6 Faresignaler på enheden

Følgende piktogrammer er monteret på fejemaskinen eller på typeskiltet:

FORSIGTIG

Når du arbejder, skal du sørge for, at overholde de sikkerhedsanvisninger, der er beskrevet i vejledningen.

Vejledning

Læs vejledningen omhyggeligt, før du bruger maskinen.

Fare for at blive trukket ind eller komme i klemme

Ved arbejder med betjening, fejlfi nding og vedligeholdelse samt rengøring, opstår fare for at blive trukket ind og for kvæstelser pga. roterende dele. Sørg for at overholde de sikkerhedsanvisninger, der er beskrevet i vejledningen.

Oplader og batteri

For at oplade batteriet brug kun opladeren, der leveres med fejemaskinen, og er godkendt af producenten.

2.7 Personlige værnemidler

Det er obligatorisk at bære personlige værnemidler under arbejdet, for at minimere sundhedsrisici. Derfor:

- Sørg for, at iføre dig passende og korrekte værnemidler før og under arbejdet.

Solide sko

Bær solide sko med skridsikre, gribende såler.

Kraftige handsker

Bær kraftige handsker.

Støvmaske

Bær en støvmaske.

3. Tekniske specifikationer

Grundlæggende oplysninger om fejemaskinen starmix 697

Tekniske specifikationer 697
Fejende bredde i millimeter [mm]	970
Fejeevne i kvadratmeter pr. time [ m^2/h ]	4100
Kapacitet for affaldsbeholder i liter [l]	40
Vægt i kilogram [kg] 22
Driftstid ved fuld batterikapacitet* ca. min	90
Maks. driftstemperatur -10	°C til 40 °C

DA

Støj- og vibrationsoplysninger(målt iht. EN 60335-2-72)	målt iht. EN 60745-2-6
	697
Lydtrykniveau L_p (EN 60335-2-72)* 64 dB (A)
Lydeffektniveau L_w (EN 60335-2-72)* 80 dB (A)
Usikkerhed for de angivne lydniveauer (2006/42/EF) 2,5 dB (A)

*Bestemmer nominelt højeste omdrejningstal i driftstilstanden ved en omgivelsestemperatur på 20°C / afhængigt af gulvbelægningen.

Vibrationsoplysninger (målt iht. EN 60335-2-72) 697
Håndtag venstre, a_h	< 2,5 m/s ^2
Håndtag højre, a_h
Usikkerhed (K) (RL 2006/42/EG) 2,0 m/s ^2

Oplader	697
Indgangsspænding	230 VAC/50 Hz
Udgangsspænding [V] 12
Spænding ved opladningens afslutning [V]	13,8
Ladestrøm [mA]	3.000
Vægt i gram [g]	350
Maks. temperaturområde
Drift	fra 0 °C til 25 °C
Opbevaring	fra -25 °C til 70 °C

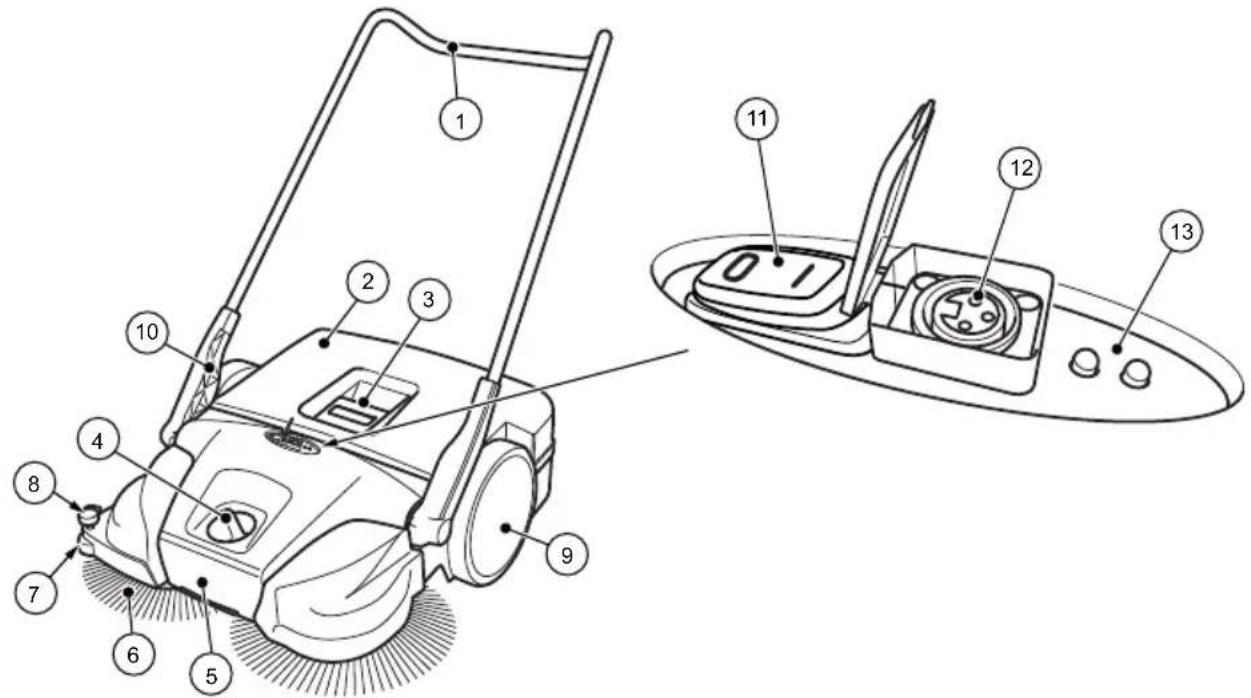

4. Konstruktion og funktion

Pos.-nr. Komponent

1 Skubbebøjle

2 Affaldsbeholder

3 Container handleren

4 Børstehøjde

5 Bærehåndtag

6 Tallerkenbørste

7 Guidehjul, side

8 Nedholder

9 Hjul

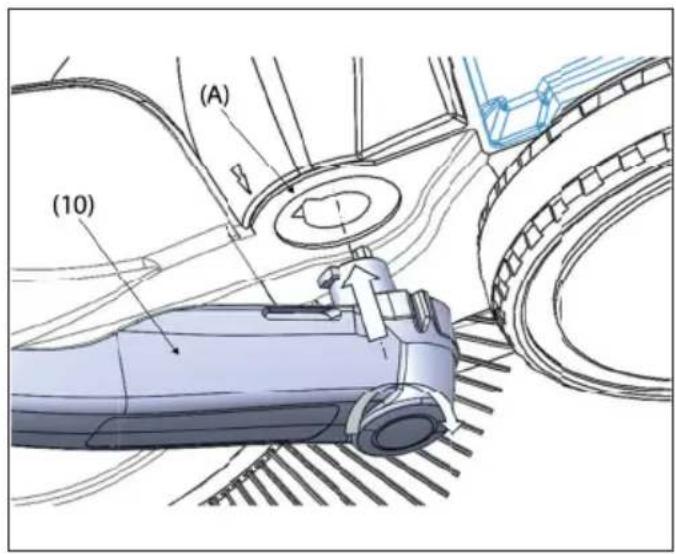

10 Håndtagsbeslag

11 Tænd/sluk-afbryder

12 Opladningsport

13 LED-display

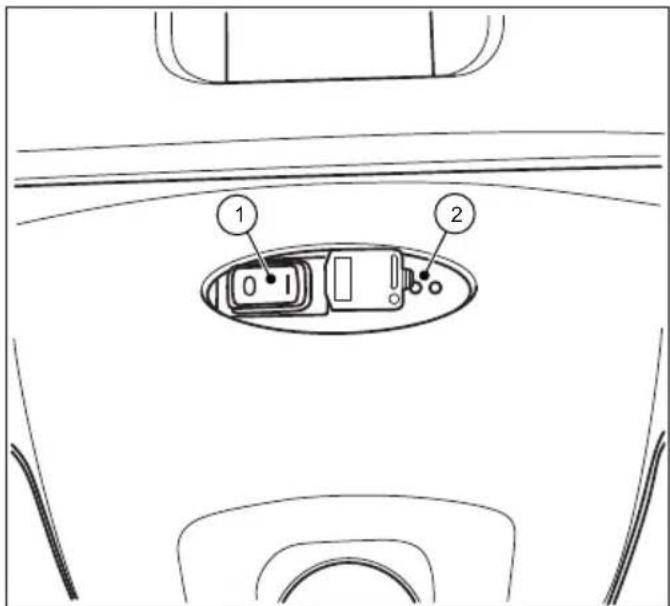

Enheden sættes i batteridrift ved tryk på Tænd/sluk-afbryderen (11) og flyttes fremad ved at skubbe den over skubbebøjlen (1). Dermed fører de to runde børster (6) affaldet hen mod affaldsbeholderen (2) via fejebladet (16).

Vejevalsen for fint affald (14) transporterer det resterende affald i ned i affaldsbeholderen (2). Strømforsyning sikres af et batteri (24), der er installeret i enheden, dette batteri skal være tilstrækkeligt opladet til optimal drift af enheden.

» For oplysninger om opladning af batteriet, se kapitlet „6.3 Oplad batteriet“ i denne vejledning.

Under batteridrift vises den aktuelle driftstilstand af fejemaskinen på LED-displayet (13).

» For oplysninger om batteridrift og LED-display, se kapitlet „7.4 Batteridrift og LED-display“ i denne vejledning.

Desuden kan enheden fortsat bruges midlertidigt hvis batteriets ladetilstand er lav også uden elektrisk drift.

» For oplysninger om manuel drift, se kapitlet „7.6 Manuel drift“ i denne vejledning.

Pos.-nr. Komponent

20 Koblingshuse

21 Fortandet bøsning

22 Snekke

23 Beskyttelse af gearkasse

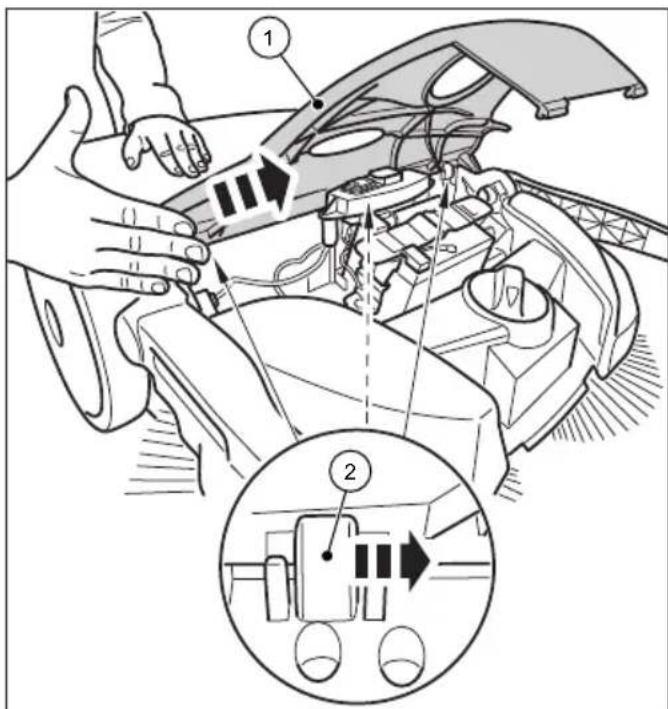

» Billedet viser komponenterne ved åbnet eller udbygget hætte.

5. Transport/Transportør

5.1 Levering

BEMÆRK

Ved levering af varen, skal du omgående anmelde evt. synlige skader til pakketjenestens chauff ør. Hvis en transportskade kun opdages under udpakning, skal pakkeservicen skriftligt meddeles inden for 24 timer efter levering for at gøre dem ansvarlige for skaden.

5.2 Levering

• Enhed
• Skubbebøjle
  • To håndtagsbeslag (formonteret)
• Oplader med netstik
• Vejledning

5.3 Händtering af emballagematerialer

• Sørg for bortskaff else af emballage på en miljøvenlig måde.
  • Overhold lokale, regionale gældende regler.

5.4 Opbevaring af fejemaskine

BEMÆRK

Forkert opbevaring, f.eks. oplagring at apparatet i et fugtigt miljø, et tilsluttet batterikabel eller et batteri, der ikke er tilstrækkeligt opladet kan forårsage skader på fejemaskinen. For oplysninger om oplagring og opbevaring af enheden, se kapitlet „10. Udafdrifttagning oplagring/opbevaring“

» For pladsbesparende opbevaring kan skubbebøjlen afmonteres fra enheden. For oplysninger om afmontering af skubbebøjlen, se kapitlet „10.1 Skubbebøjle demontering“ i denne vejledning.

5.5 Bær enheden

FORSIGTIG

Fare for skade ved væltning af skubbebøjlen!

Væltning af skubbebøjlen kan medføre mindre skader som f.eks. klemme fi ngre eller blå mærker til brugeren eller andre personer

- Hold enheden när den bæres således, at skubbebøjlen ikke kunne vælte.

1. Drej af skubbebøjlen (1) fl adt fremad.
2. Tag fat i enheden ved hjælp af bærehåndtaget (2).
3. Bær enheden, så tallerkenbørsterne vender væk fra kroppen.

5.6 Transport enheden i en bil

FORSIGTIG

Forkert transport af fejemaskinen kan medføre fare for personskader!

Svajende eller rullende enheden kan føre til skade til føreren eller andre personer

- Fastgør enheden med en rem eller strop for at forhindre det forskubbes eller kastes rundt.

1. Placer enheden på et egnet sted i køretøjet.
2. Fastgør maskinen med en strop eller rem.
   » For pladsbesparende transport i køretøjer kan skubbebøjlen afmonteres fra enheden. For oplysninger om afmontering af skubbebøjlen, se kapitlet „10.1 Skubbebøjle demontering“ i

denne vejledning.

BEMÆRK

• Forkert transport kan beskadige fejemaskinen.
• Forlad ikke fejemaskinen i et opvarmet køretøj for at beskytte batteriet
• Sørg for at sikre enheden mod en utilsigtet tænding under transport. Frakobl det bla batterikabel fra batteriet efter behov. For oplysninger om frakobling af batteriet, se kapitlet „10.2 Frakobl batterikablet“ i denne vejledning.

6. Idriftsættelse

6.1 Monter skubbebøjlen

FORSIGTIG

Fare for skade ved væltning at skubbebøjlen!

Væltning af skubbebøjlen kan medføre mindre skader som f.eks. klemme fi ngre eller blå mærker til brugeren eller andre personer

- Hold enheden när den bæres således, at skubbebøjlen ikke kunne vælte.

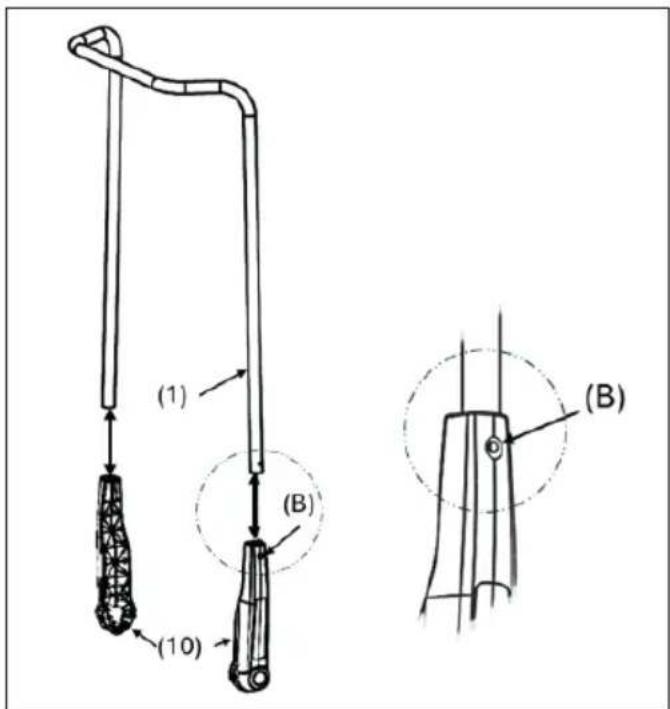

Fig. 8: Montering af håndtagsbeslagene

Ved levering fås to håndtagsbeslag (10) og skubbebøjlen (1) som enkeltdele.

1. Tryk låsefjederen (B) på siden af skubbestangen (1) indad.

starmix

starmix 697

Idriftsættelse

1. Skub håndtagsbeslaget (10) på skubbestangen, indtil det går i indgreb.
   » Sørg for, at hullet på siden af håndtagsbeslaget er på linje med läsefjederen i skubbestangen.
2. Fortsæt på samme måde med den anden side af skubbestangen

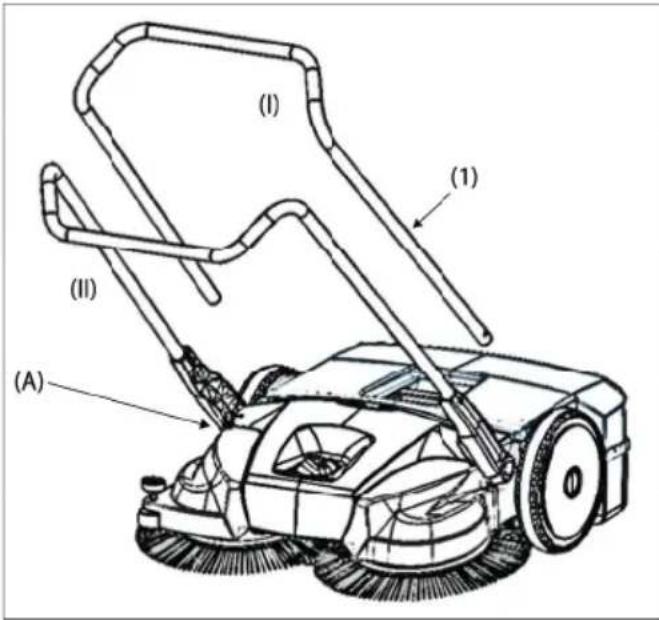

Skubbebøjlen (1) kan justeres til brugerens højde i to trin (I) og (II).

» (I): Lavt niveau
» (II): Højt niveau (foretrukken position)

1. Placer dig mellem skubbestangen (1) foran apparatet.
2. Placer et af de to håndtagsbeslag med låsefl iget på håndtagsbeslaget (10) i rillen på rammen (A), så det kan låse på plads.

(A) (10)

1. Flyt også håndtagsbeslaget (10) på den anden side til denne position.
2. Nu kan håndtagsbeslagene klikkes ind i holderne i apparatet (A) med et let tryk, og skubbehåndtaget (1) kan bringes i den ønskede position til at skubbe apparatet

6.2 Tilslutbatterikablet

Utilsigtet opstart af fejemaskinen kan medføre fare for personskader!

Ved tilslutning af batterikablet er der fare for at blive trukket ind pga. utilsigtet tænding af fejemaskinen.

- Sørg for, at Tænd/sluk-afbryderen på enheden er i stilling "0", før du tilslutter batteriet.

» For at undgå selvafl adning af batteriet, adskilles det blå batterikabel fra batteriets stiklask til leverings- og oplagringsperioder længere end ca. 2 måneder.

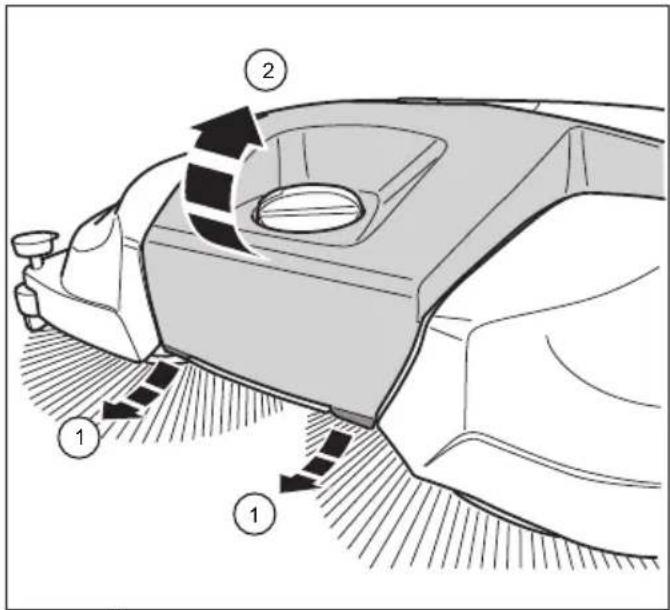

1. Træk laskerne (1) lidt fremad på den forreste underkant af hætten (2).
2. Drej hætten (2) opad.

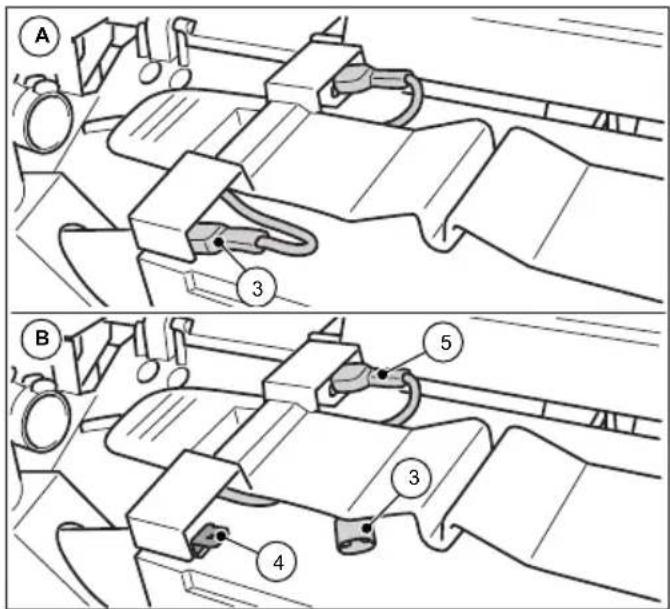

1. Tilslut det blå batterikabel (3) fuldstændigt til batteriets stiklaske (4).
   » (A): Batterikabel ikke tilsluttet.
   » (B): Batterikabel tilsluttet.
   » Det røde batterikabel (5) er tilsluttet ved levering.

BEMAERK

Sørg desuden for, at det røde batterikabel (5) er fuldstændigt og korrekt tilsluttet. Et ukorrekt tilsluttet kabel på batteriet kan medføre beskadigelser på enheden og tab af garantikrav.

1. Luk hætten (2) og lås den ved hjælp af laskerne (1).

6.3 Opladbatteriet

Fig. 11: Tilslut opladeren

» Det anbefales at lade batteriet helt op, inden den første idriftsættelse.
» Opladeren (3) har en fuld elektronisk spændings- og strømbegrænsning. Derved holdes et tilsluttet batteri altid med optimal opladning. Overladning af batteriet forhindres derved.
» Opladning af batteriet forudsætter, at batterikablerne er korrekt tilsluttet. For oplysninger om tilslutning af batteriet, se kapitlet „6.2 Tilslut batterikablet“ i denne vejledning.

BEMÆRK

• Fejemaskinen må ikke være tændt under opladningen. Det kan medføre skader på elektriske komponenter af fejemaskinen.

• Før opladningen påbegyndes, tjek opladerens stik og tilslutningsport på fejemaskinen for fremmedlegemer som f.eks. elektrisk ledende objekter. Enhedens skader på grund af kortslutning og kabelbrand

• Åbn beskyttelseshætten (1) af opladningsporten på fejemaskinen.

Fig. 12: Tilslut opladeren

1. Sæt stikket (2) af opladeren (3) i opladningsporten af fejemaskinen.
2. Tilslut netledningen af opladeren (3) til en 230 V forsyningstilslutning.
   » Under opladningsproceduren lyser LED-displayet (4) på opladeren "orange". Når batteriet er fuldt opladet, skiftes LED-displayet (4) på opladeren til "grøn".
   » Opladningstiden afhænger hovedsageligt af SOC-værdien (ladetilstand), som batteriet har før opladningsproceduren. Hvis batteriet ikke oplades i lang tid, falder ladetilstanden, hvorved øges opladningstiden. En fuld opladningsprocedure kan tage op til ca. 7 timer. Vær opmærksom på oplysningerne på den ydre emballage eller på klistermærket, som påføres fejemaskinen inden levering.

BEMAERK

For at opnå en optimal levetid og minimere aldringsprocessen, oplad batteriet mindst hver anden måned i ca. 10 timer. Et fuldt opladet batteri reducerer faren for dyb afl adning og uoprettelige skader på battericellerne. Batteriet kan selv efter korte driftstider på ca. 15 min. genoplades

7. Betjening

ADVARSEL

Fare for at blive skåret af glasskår, metal eller andre skarpkantede materialer!

• Bær passende personlige værnemidler

FORSIGTIG

Det kan være forbundet med sundhedsfare at feje støv!

Indånding af støv kan være sundhedsskadeligt.

• Bær passende personlige værnemidler

7.1 Før arbejdet påbegyndes

• Tjek at maskinen er funktionsdygtig, før arbejdet påbegyndes.
• Tjek at skubbebøjle er fastgjort i håndtagets beslag.
• Tjek aff aldsbeholderen til tæthed og god tilstand.
• Tjek tallerkenbørsterne og fejevalsen for fi nt aff ald for fastsiddende tråd og snore, lange stoff er osv. Fjern dem efter behov.
• Tjek om tallerkenbørsterne og fejevalsen for fi nt aff ald er spændt korrekt, og at der ikke sidder noget aff ald fastklemt.
• Tjek håndtagene for tilsnavsning, og rengør dem om nødvendigt.
• Tjek om Tænd/sluk-afbryderen let kan trykkes i stilling "0" til enhver tid.

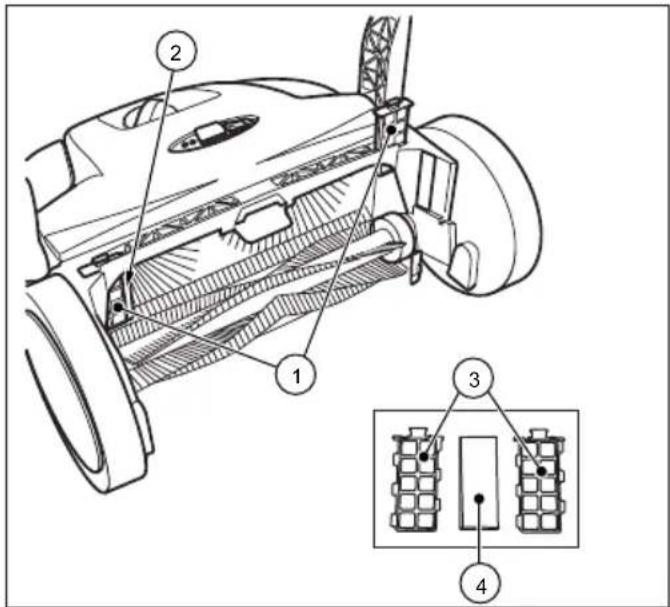

• Tjek tilslutningsporten til opladeren på fejemaskinen for fremmedlegemer.

BEMÆRK

Der må ikke være elektrisk ledende objekter på eller i opladningsporten. Enhedens skader på grund af kortslutning og kabelbrand. Hold altid beskyttelseshætten lukket på opladningsporten

7.2 Højdeindstilling af børsterne

Drejegrebet til højdejustering af tallerkenbørsterne er placeret i midten af den forreste del. Brug tallerkenbørsternes højdejustering, og stil dem, så de fejer underlagets overfl ade. Trinene er stillet ud fra erfaring, hvilket blot skal opfattes som referenceværdier. Derfor skal børsterne, om nødvendigt, justeres trinvist under fejningen, så de tilpasses overfl aden.

• Niveau 1-2: for alle plane hårde overfl ader (f.eks. asfalt, beton, plader...)
• Niveau 3-4: for fugtige blade, sand, ujævne overfl ader (f.eks. betonplader)
• Niveau 5-7: for kraftig forurening og stærkere uregelmæssigheder

BEMÆRK

Tryk ikke på tallerkenbørsterne for hårdt mod jorden. Et for højt pressetryk fører til øget slid samt reducing af batteriets levetid. Et for højt pressetryk øger også glidebestandigheden og kan have en negativ indvirkning på rengøringsresultatet

Fig. 13: Sådan højdejusteres tallerkenbørsterne

• Indstil de trin du ønsker:
• Drej håndtaget (1) til venstre for at reducere niveauet.
• Drej håndtaget (1) til højre for at øge niveauet.

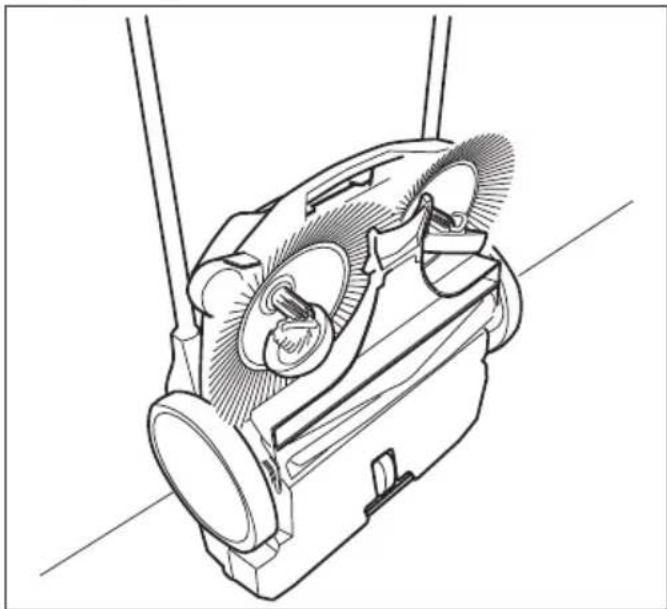

  » Løft enheden let ved hjælp af håndtaget. Det gør det lettere at foretage højdeindstillingen.

7.3 Indstil nedholderen

Den nedholder af ret tallerkenbørsten skal anvendes til områderne som er f.eks. installeret på vægge eller kantsten.

BEMAERK

Ukorrekt indstilling af nedholderen ved nedre kanter kan føre til meget slitage. Nedholderen må ikke ridse på jorden

• Tryk på håndtaget (1) af nedholderen nedad.
• Træk håndtaget (1) af nedholderen opad.

Fig. 15: Betjening og display

LED-displayet (2) viser oplysninger om den aktuelle driftstilstand af fejemaskinen i batteridrift.

- Placer fejemaskinen på overfl ader, der skal fejes.

! FORSIGTIG

Tryk ikke på Tænd/sluk-afbryderen med foden.

Ved vipning af fejemaskinen när tallerkenbørsten starter, kan det medføre kvæstelser på grund af risiko for at falde eller snuble.

• Tænd eller sluk fejemaskinen med hånden.

- Tænd fejemaskinen ved tryk på Tænd/slukafbryderen (1) i stilling "I".

De runde børster og fejevalsen begynder at dreje. Når batteriet er tilstrækkeligt opladet, lyser den grønne LED på LED-displayet (2) under batteridrift.

Betjening

starmix 697

starmix

• Skub enheden ved hjælp af skubhåndtaget med begge hænder.
• Skub maskinen fremad ved normal ganghastighed.
• Sluk fejemaskinen ved tryk på Tænd/slukafbryderen (1) i stilling "0".
• Tøm aff aldsbeholder efter behov. Se afsnit „Sådan tømmes aff aldsbeholderen“ i kapitel 7.7 i denne vejledning.
  » For at opnå et perfekt fejeresultat, tøm aff aldsbeholderen regelmæssigt.

BEMAERK

• Hvis de tallerkenbørster drejer langsommere eller lyser de røde LED-indikatorer på LED-displayet (2) under drift, indikerer dette en lav ladetilstand af batteriet. Sluk enheden og oplad batteriet.

• Hvis batteriets ladetilstand er for lav, slukkes apparatet ved hjælp af den indbyggede elektronik. I så fald blinker de røde LED-indikatorer på LED-displayet (2). Sluk enheden og oplad batteriet. Ved dyb afl adning udløber garantikrav

• Rengør fejemaskinen og støvfi liter når arbejdet er afsluttet, se afsnit „Sådan rengøres maskinen“ i kapitel 9.5 i denne vejledning.

• Genoplad batteriet fuldstændigt efter behov. Se afsnit „Oplad batteriet“ i kapitel 6.3 i denne vejledning.

7.5 Overbelastningsbeskyttelse

For at undgå beskadigelser, er motorerne udstyret med overbelastningsbeskyttelse. Hvis fejemaskinens elektronik slukkes efter en kort tid, skyldes dette en for stor belastning på motoren. Fejevalsen for fi nt aff ald samt tallerkenbørster skal derefter testes for frigang og blokeringer, som f.eks. fastklemte sten, fastsiddende tråd osv., som skal fjernes efter behov.

- Efter aktivering af overbelastningsbeskyttelsen, sluk fejemaskinens elektronik ved tryk på Tænd/ sluk-afbryderen (1) i stilling "0".

FORSIGTIG

Utilsigtet opstart af fejemaskinen kan medføre fare for personskader!

Ved arbejder på fejemaskinen er der fare for at blive trukket ind pga. utilsigtet tænding af enheden

- Sørg for at sikre enheden mod en utilsigtet tænding under fjernelse at blokeringen! Frakobl det blå batterikabel fra batteriet efter behov. Se afsnit „Frakobl batterikablet” kapitel 10.2 i denne vejledning.

1. Find og fjern blokering, se afsnit „Fjern blokeringer“ i kapitel 9.3 i denne vejledning.
2. Tilslut det blå batterikabel igen efter behov. Se afsnit „Tilslut batterikablet“ i kapitel 6.2 i denne vejledning.

starmix

starmix 697

Betjening

1. Tænd fejemaskinen ved tryk på Tænd/slukafbryderen i stilling "l".
2. Tjek, at enheden fungerer normalt igen.

7.6 Manueldrift

Fejemaskinen kan fungere midlertidigt hvis batteriets ladetilstand er lav også uden elektrisk understøtning. Fejemekanismen drives i så fald ved at skubbe enheden.

• Skub enheden ved hjælp af skubhåndtaget med begge hænder.
• Skub maskinen fremad ved normal ganghastighed.
• Tøm aff aldsbeholder efter behov. Se afsnit „Sådan tømmes aff aldsbeholderen“ i kapitel 7.7 i denne vejledning.
• Genoplad batteriet fuldstændigt efter behov. Se afsnit „Oplad batteriet“ i kapitel 6.3 i denne vejledning.
  » Brug den manuelle drift kun midlertidigt. For at opnå et bedre fejeresultat i batteridrift, brug mindre kraft.

7.7 Sådan tømmes aff aldsbeholderen

ADVARSEL

Fare for at blive skåret af glasskår, metal eller andre skarpkantede materialer!

Ved tømning af beholderen kan forårsages skæringer af glasfl ager, metal eller andre skarpe kanter

• Bær passende personlige værnemidler

FORSIGTIG

Sundhedsfare pga. fejet støv!

Ved tømning af beholderen, kan sundheden blive påvirket af de fejede støv

• Bær passende personlige værnemidler

- Tøm aff aldsbeholderen efter hver brug. - Tøm aff aldsbeholderen med jævne mellemrum, for at opnå et optimalt fejeresultat.

1. Bring skubbebøjlen (1) i fremad-hældende position.
2. Træk aff aldsbeholderen (3) på beholderhåndtaget (2) opad.
3. Tøm aff aldsbeholderen (3) fuldstændigt.
   » Sørg for, at beholderens kanter er fri for snavs.
4. Placer den tomme aff aldsbeholder (3) i enheden.
5. Skub beholderens håndtag (2) tilbage til startposition. For at gøre dette skal du samtidig trykke med kraft i retning af fejemaskinen, så krogen på beholderens håndtag let kan hænge fast i låsepunktet på fejemaskinen.
   » Låsning af beholderen (3) skal klickes hørbart.
6. Skub skubbebøjlen (1) tilbage til driftspositionen.

8. Fejlfi nding

ADVARSEL

Fare for at blive skåret af glasskår, metal eller andre skarpkantede materialer!

Ved tømning af beholderen kan forårsages skæringer af glasfl ager, metal eller andre skarpe kanter

• Bær passende personlige værnemidler!

FORSIGTIG

Det kan være forbundet med sundhedsfare at feje støv!

Indånding af støv kan være sundhedsskadeligt.

- Bær passende personlige værnemidler!

FORSIGTIG

Fare for skade ved væltning af skubbebøjlen!

Væltning af skubbebøjlen kan medføre mindre skader som f.eks. klemme fi ngre eller blå mærker til brugeren eller andre personer

- Hold enheden när den bæres således, at skubbebøjlen ikke kunne vælte.

FORSIGTIG

Utilsigtet opstart af fejemaskinen kan medføre fare for personskader!

Ved arbejder på fejemaskinen er der fare for at blive trukket ind pga. utilsigtet tænding af enheden.

- Sørg for at sikre enheden mod en utilsigtet tænding under fejlfi nding! Frakobl det blå batterikabel fra batteriet efter behov. Se afsnit „Frakobl batterikablet“ i kapitel 10.2 i denne vejledning.

Selvom du overholder alle informationer om vedligeholdelse og tester maskinen før brug, kan der forekomme fejl. De mulige fejl er anført i nedenstående tabel Del 1 og Del 2 med angivelse af årsag og løsning.

8.1 Fejltabel Del 1

Fejl Årsag Løsning
Maskinen kører trægt, langsomt eller ujævnt	Maskinen er snavset til	Rengør fejemaskinen, se kapitel 9.5 i afsnittet „Sådan rengøres maskinen“
	Børsten er blokeret	Fjern blokeringen, se kapitel 9.3 i afsnittet „Fjern blokeringer“
	Børstens drev er snavset til	Rengør børstens drev, se kapitel 9.5 i afsnittet „Sådan rengøres maskinen“
	Højdejustering for lav	Foretag højdejustering, se kapitel 7.2 i afsnittet „Højdeindstilling af børsterne“
	Pressetryk af tallerkenbørster for højt
	Batteriets ladetilstand er for lav. LED-display af fejemaskinen lyser "rødt"	Oplad batteriet, se kapitel 6.3 i afsnittet „Oplad batteriet“
	Børsterne roterer ikke	Kontakt service/tekniker
	Fejevalse drejer sig ikke
Enhed slukkes	Pressetryk af tallerkenbørster for højt	Foretag højdejustering, se kapitel 7.2 i afsnittet „Højdeindstilling af børsterne“
	Børsten er blokeret	Rengør fejemaskinen, se kapitel 9.5 i afsnittet „Sådan rengøres maskinen“
	Overbelastningsbeskyttelse aktiv	Fjern blokeringen, se kapitel 7.5 i afsnittet „Overbelastningsbeskyttelse“
	Batteriets ladetilstand er for lav. LED-display af fejemaskinen blinker "rødt". Enheden slukkes elektronisk	Oplad batteriet, se kapitel 6.3 i afsnittet „Oplad batteriet“

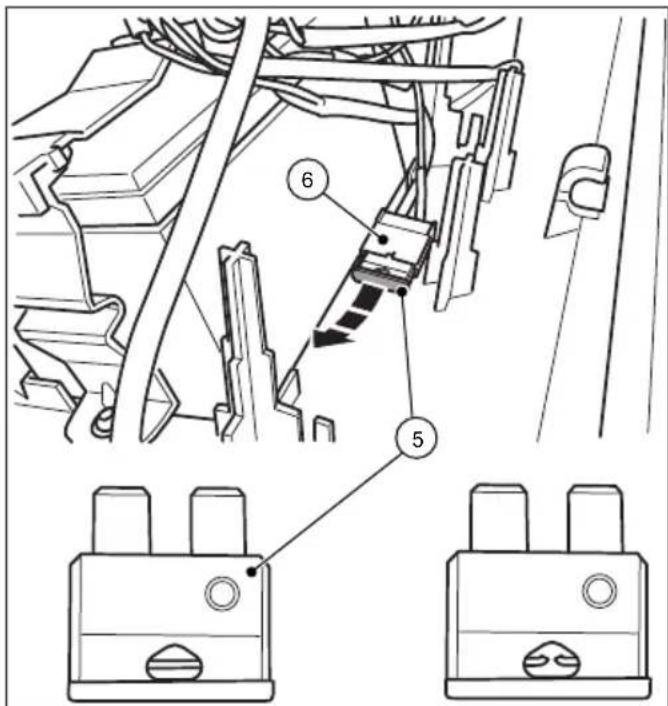

	Sikring F1 defekt	Tjek og udskift sikring F1, se kapitel 8.4 i afsnittet „Afmonter og tjek sikring F1“
Enheden ikke kan tændes	Sikring F1 defekt	Tjek og udskift sikring F1, se kapitel 8.4 i afsnittet „Afmonter og tjek sikring F1“
	Batterikablet er afbrudt	Tilslut batterikablet, se kapitel 6.2 i afsnittet „Tilslut batterikablet“
	Batteriet er dybt afladet Kontakt service/tekniker
Børsterne bøjes Forkert opbevaring		Juster børster, se kapitel 9.4 i afsnittet „Ret børsterne ud“

8.2 Fejltabel Del 2

Fejl Årsag Løsning
Fejeresultaterne erutilstrækkelige	Fejebladet mangler, er løst eller slidt Udskift fejebladet
	Pressetryk af tallerkenbørster for højt	Foretag højdejustering, se kapitel 7.2 i afsnittet „Højdeindstilling af børsterne“
	Tallerkenbørster er meget slidte	Udskift tallerkenbørsterne
	Affaldsbeholder er fuld	Tøm affaldsbeholderen, se kapitel 7.7 i afsnittet „Sådan tømmes affaldsbeholderen“
	Utilsigtet brug af fejemaskinen på grundlag af oplysningerne i kapitel 2.2 i afsnittet „Utilsigtet brug“	Brug det relevante rengøringsudstyr eller rengøringsmiddel

8.3 Fejlafhjælpning udløb

FORSIGTIG

Utilsigt opstart af fejemaskinen kan medføre fare for personskader!

Efter tejlti nding på tejemaskinen er der fare to at blive trukket ind pga. utilsigtet tænding af enheden.

- Sørg for, at Tænd/sluk-afbryderen på enheden er i stilling "0", før du tilslutter batteriet.

1. Sæt Tænd/sluk-afbryderen på enheden i stilling "0".
2. Frakobl det blå batterikabel fra batteriet efter behov.
3. Afhjælp fejlen i henhold til fejltabellen.
4. Tilslut det blå batterikabel fra batteriet igen efter behov.
5. Tænd fejemaskinen ved tryk på Tænd/slukafbryderen i stilling "I". Tjek, at enheden fungerer normalt igen.

For at beskytte de elektriske komponenter er fejemaskinen udstyret med 15 ampere smeltesikring. For at tjekke og udskifte sikringen F1, fortsæt som følger:

FORSIGTIG

Fare for kvæstelser eller ulykker på grund af forkert sikringsstyrke!

Brug af ukorrekt sikringsstyrke kan medføre overbelastning at de elektriske komponenter, og dermed røgudvikling og brand, når enheden er slukket, ved opladningsprocedure eller under drift.

- Udskift sikringen kun med en ny 15 ampere sikring, der er godkendt af producenten.

FORSIGTIG

Utilsigt opstart af fejemaskinen kan medføre fare for personskader!

Ved arbejder på fejemaskinen er der fare for at blive trukket ind pga. utilsigtet tænding af enheden

- Sørg for at tjekke enheden og sikre den mod en utilsigtet tænding under afmontering! Frakobl det blå batterikabel fra batteriet.

BEMÆRK

Brug af en sikring med en højere eller lavere værdi kan medføre væsentlig skade på enheden

For at undgå skader, udskift en udbrændl sikring kun med en 15 ampere sikring, der er godkendt af producenten. Udskift kun sikringen, när årsagen til fejlen er afhjulpet.

Fig. 18: Afmonter hætten

1. Sæt Tænd/sluk-afbryderen på enheden i stilling "0".

Fejlfi nding

starmix 697

starmix

1. Bring skubbebøjlen i fremad-hældende position, se afsnit „Sådan tømmes aff aldsbeholderen“ i kapitlet 7.7 i denne vejledning.
2. Frakobl det blå batterikabel fra batteriet, se afsnit „Frakobl batterikablet“ i kapitlet 10.2 i denne vejledning.
3. Opsæt hætten (1) forsigtigt ud af hængslerne (2) med lette slag manuelt mod hættens kant i retning af pilen.

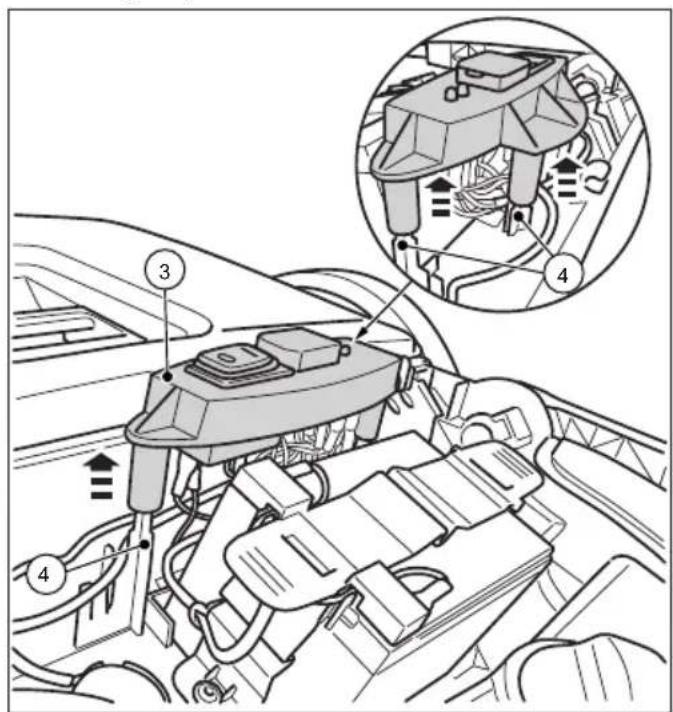

1. Træk kontaktpladen (3) forsigtigt opad fra styrestifterne (4).
2. Læg kontaktpladen (3) med de tilsluttede kabler til side.

1. Træk sikringen F1 (5) ud af sikringsholderen (6).
2. Tjek og udskift sikringen efter behov.

» Billedet til højre viser en udbrændt sikring.
» Brug kun en sikring med præcis 15 ampere.
» Montering udføres i omvendt rækkefølge for afmontering.

Derudover skal følgende bemærkes:

1. Påsæt hætten ovenfra og lås den derefter i hængslerne med et forsigtigt tryk på den.
2. Tilslut det blå batterikabel fuldstændigt til batteriets stiklaske.
3. Tænd fejemaskinen ved tryk på Tænd/slukafbryderen i stilling "I".
4. Tjek, at enheden fungerer normalt igen.

BEMÆRK

Hvis sikringen brænder igen straks efter tænding af fejemaskinen, kontakt servicen.

Ved tømning af beholderen kan forårsages skæringer af glasfl ager, metal eller andre skarpe kanter

- Bær passende personlige værnemidler!

FORSIGTIG

Det kan være forbundet med sundhedsfare at feje støv!

Indånding af støv kan være sundhedsskadeligt.

- Bær passende personlige værnemidler!

FORSIGTIG

Fare for skade ved væltning af skubbebøjlen!

Væltning af skubbebøjlen kan medføre mindre skader som f.eks. klemme fi ngre eller blå mærker til brugeren eller andre personer

- Hold enheden när den bæres således, at skubbebøjlen ikke kunne vælte.

FORSIGTIG

Rengøringsmídler kan indeholde skadelige ingredienser og kan forårsage irritation af luftvejene og huden

• Læs og følg producentens sikkerhedsdatablad.
• Undgå spild og dug-dannelse.
• Der må ikke spises, drikkes eller ryges under arbejdet.
• Undgå hud- og øjenkontakt.

FORSIGTIG

Utilsigt opstart af fejemaskinen kan medføre fare for personskader!

Under vedligeholdelse og rengøringsarbejder på fejemaskinen er der fare for at blive trukkel ind pga. utilsigtet tænding af enheden.

• Ved alle arbejder skal enheden være slukket og afbrudt fra elnettet.
• Udfør ikke noget arbejde, mens motoren er i gang
• Tænd/sluk-afbryderen skal være i stilling "0".
• Sørg for at sikre enheden mod en utilsigtet tænding under vedligeholdelse og rengøringsarbejder! Frakobl det blå batterikabel fra batteriet efter behov. Se afsnit „Frakobl batterikablet“ i kapitel 10.2 i denne vejledning.

BEMÆRK

Forkert vedligeholdelse kan medføre skader samt en forkortelse af fejemaskinens levetid

I de følgende afsnit, fi ndes en vejledning om de vedligeholdelses- og rengøringsarbejder, der kræves for optimal og fejlfri drift.

Hvorvidt og hvornår disse arbejder skal udføres afhænger i nogle tilfælde af tid og belastning. Ved angivelse af intervaller, frister eller driftstimer (Bh), gælder den af de tre, der indtræff er først.

Kontakt producenten mht. alle spørgsmål om vedligeholdelsesarbejder og -intervaller.

Vedligeholdelses-interval	Vedligeholdelsesarbejder
Før arbejdet påbegyndes	Tjek enheden for funktionalitet og beskadigelser. Kontakt servicen efter behov
	Tjek at skubbebøjle er fastgjort i håndtagets beslag
	Tjek affaldsbeholderen til tæthed og god tilstand
	Tjek børsterne og fejevalsen for fastsiddende tråde og snore. Fjern dem om nødvendigt.
	Tjek børsterne og fejevalsen for fast-spændte dele eller snavs
	Tjek håndtagene for forurening, og rengør dem om nødvendigt.
	Tjek højdejusteringen for den korrekte højde
	Tjek instillingen af fejningstryk. Juster fejningstrykket til overfladen, om nødvendigt
	Tjek om Tænd/sluk-afbryderen let kan trykkes i stilling "0" til enhver tid
	Tjek tilslutningsporten til opladeren på fejemaskinen for fremmedlegemer
	Tjek om batteriets ladetilstand er tilstrækkeligt for det fejende arbejde, der skal gennemføres. Genoplad batteriet efter behov
Efter arbejdet	Tøm affaldsbeholderen
	Rengør maskinen
	Rengør støvfiltret
	Oplad batteriet
8 Bh Rengør børsternes drev
2 måneder Oplad batteriet

1. Fjern affaldsbeholderen ud af fejemaskinen, se afsnit „Sådan tømmes affaldsbeholderen“ i kapitel 7.7 i denne vejledning.

1. Fjern begge støvfiltre (1) ud af styrene (2).
2. Åbn plastikhus af støvfilteret (3) og fjern skumindsats (4).
3. Tryk på skumindsats (4) og rengør den med vand.
4. Placer de tørrede skumindsats tilbage i plastikhus.
5. Skub støvfiltrene tilbage i styrene.
6. Sæt affaldsbeholderen i fejeren.

9.3 Fjern blokeringer

9.4 Ret børsterne ud

ADVARSEL

Brandfare på grund af forkert håndtering af en blæser eller ved brug af en uegnet blæser!

Der kan opstå brandfare under justering af børsterne, när de opvarmes ved høje temperaturer.

• Brug ikke åben ild eller brændere til opvarmning af børsterne!
• Brug ikke en varmluftpistol. Børstehårene kan smelte, när de udsættes for varm luft.

Bøjede børstehår kan rettes ud, når de varmes op med en varmluftblæser (fx en hårtørrer).

• Ret den tændte varmluft blæser mod de bøjede børstehår.
  » Ved tilstrækkelig opvarmning, retter børsterne sig selv ud igen.

9.5 Sådan rengøres maskinen

• Brug ikke nogen aff edtningsmidler.
• Brug ikkenogen skrappe rengøringsmidler.
• Maskinen må ikke rengøres med en højtryksrenser eller under rindende vand. Maskinen må ikke nedsænkes i vand eller med vaskes vand.
• Beskyt lejerne mod fugt.

• Rengør ikke børster eller fejevalse med trykluft.
  » Den hårde luftstråle kan beskadige børsterne.

• Rengør børsterne og fejevalsen med en våd klud.

• Rengør alle plastdele med en fugtig klud.

» Hold batteriet rent, fordi et snavset batteri kan afl ades over tid på grund af lækstrømme via polerne.

1. Rengør støvfi ltret.

10. Sådan skilles maskinen ad / oplagring/opbevaring

10.1 Skubbebøjledemontering

FORSIGTIG

Fare for skade ved væltning af skubbebøjlen!

Væltning af skubbebøjlen kan medføre mindre skader som f.eks. klemme fi ngre eller blå mærker til brugeren eller andre personer

- Hold enheden når den bæres således, at skubbebøjlen ikke kunne vælte.

» For pladsbesparende oplagring og opbevaring kan skubbebøjlen afmonteres fra enheden.

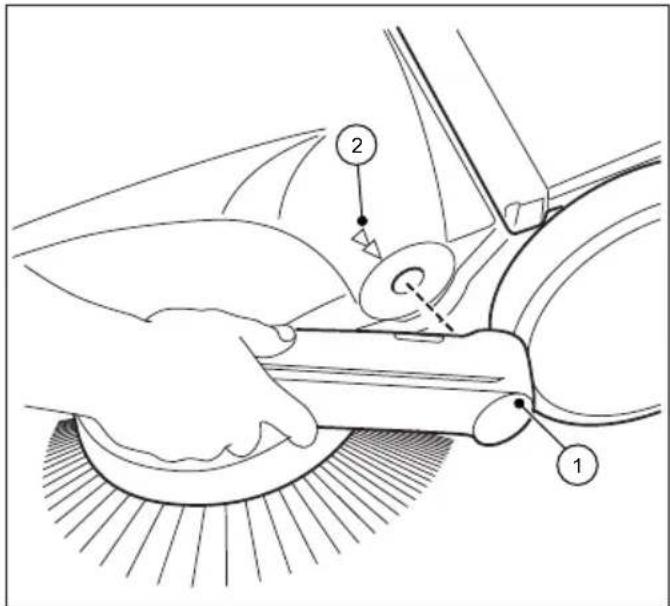

1. Tag de respektive pile (2) på huset med stien af håndtagets beslag (1) til dækning.
2. Placer dig selv mellem skubbebøjle foran apparatet.
3. Tag begge håndtagene (1) og tryk dem forsigtigt udad.
4. Fjern samtidigt begge håndtagets beslag fra beholdere på enheden.

Sådan skilles maskinen ad Oplagring/opbevaring

starmix 697

starmix

10.2 Frakobl batterikablet

For at forhindre en dyb afladning af batteriet, skal det blå batterikabel frakobles for oplagringsperiode på ca. 2 måneder uden genopladning.

Desuden skal batteriet frakobles efter behov, under fejlfinding og fjernelse af blokering. Beskyttelse mod utilsigtet opstart af fejemaskinen.

For oplagringsperioder på ca. 6 måneder skal batteriet først oplades helt for at bevare batteriets ydeevne. For oplysninger om opladning af batteriet, se kapitlet „6.3 Oplad batteriet“ i denne vejledning.

» Hold batteriet rent, fordi et snavset batteri kan aflades over tid på grund af lækstrømme via polerne.

1. Træk laskerne (1) lidt fremad på den forreste underkant af hætten (2).
2. Drej hætten (2) opad.

1. Frakobl det blå batterikabel (3) fra batteriets stiklaske (4).

» Sørg for, at det blå batterikabel (3) ikke påvirkes af eksterne faktorer, som f.eks. enhedens bevægelse kan skabe uønsket kontakt med stiklasken (4) (se fig. 24, billede B).
» Det røde batterikabel (5) forbliver tilsluttet.

1. Luk hætten (2) og lås den ved hjælp af laskerne (1).

10.3 Oplagring/opbevaring

BEMAERK

Forkert opbevaring, f.eks. oplagring af apparatet i et fugtiqt miljø, det kan forårsage skade på fejemaskinen.

» Overhold oplysningerne i kapitlet „10.2 Frakobl batterikablet“ i denne vejledning.
- Opbevar kun enheden i ren tilstand og med tømt aff aldsbeholder.
» Du fi nder information om hvordan beholderen tømmes i kapitlet „7.7 Sådan tømmes aff aldsbeholderen“ og om rengøring i kapitlet „9.5 Sådan rengøres maskinen“ i denne vejledning.

• Placer enheden, så børstens hårene ikke er bøjet eller knækker.
• Fastgør apparatet, herunder skubbebøjle mod væltning, for at undgå udskridning og dermed mod skader.
• Opbevar ikke enheden i et udendørs eller fugtigt miljø.

10.4 Bortskaff else

• Bortskaf fejemaskinen, opladeren og batteriet miljøvenligt i henhold til de regionale lovbestemmelser.
• Bortskaf enheden og batteriet separat.

REACH er den europæiske kemikalieforordning om registrering, vurdering og godkendelse af samt begrænsninger for kemikalier.

Oplysninger om overholdelsen af REACH-forordningen (EF) nr. 1907/2006 findes på www.starmix.de

12. EF-overensstemmelseserklæring Overensstemmelseserklæring i henhold til maskindirektivet 2006/42/EF, bilag II 1A

Producent:

Electrostar GmbH

Hans-Zinser-Str. 1-3

73061 Ebersbach/Fils

Deutschland

Bemyndiget repræsentant for udarbejdelse af teknisk dokumentation:

Electrostar GmbH

Hans-Zinser-Str. 1-3

73061 Ebersbach/Fils

Deutschland

Produkt:

Vi erklærer herved, at det ovennævnte produkt overholder alle relevante bestemmelser af maskindirektivet 2006/42/EF. Det ovennævnte produkt opfylder kravene af følgende relevante direktiver:

• EMC-direktivet 2014/30/EF

• RoHS 2011/65/EF

Følgende harmoniserede standarder er blevet anvendt:

• EN ISO 12100:2010, Maskinsikkerhed - Generelle principper for konstruktion, risikovurdering og risikonedsættelse
• EN 60335-1:2012, Elektriske apparater til husholdningsbrug o.l. – Sikkerhed. Del 1: Generelle krav

• EN 60335-72:2014, Elektriske apparater til husholdningsbrug o.l. – Sikkerhed. Del 2-72: Særlige krav til maskiner til gulvbehandling med eller uden trækkraft til kommerciel brug

• EN 55014-1:2006+A1:2009+A2:2011, Elektromagnetisk kompatibilitet - Krav til husholdningsapparater, elektriske værktøjer og lignende apparater - Del 1: Emission (CISPR 14-1:2005 + A1: 2008 + Cor. :2009 + A2:2011)

• EN 55014-2:1997+A1:2001+A2:2008, Elektromagnetisk kompatibilitet - Krav til husholdningsapparater, elektriske værktøjer og lignende apparater - Del 2: Immunitet - Produktfamiliestandard (IEC/CISPR 14-2:1997 + A1:2001 +A2:2008)
• EN 62233:2008-04, Metoder til måling af elektromagnetiske felter i husholdningsapparater og lignende med hensyn til eksponering af mennesker for elektromagnetiske felter.
• EN IEC 63000:2018-12, Teknisk dokumentation til vurdering af elektriske og elektroniske apparater med hensyn til begrænsning af farlige stoffer

Ebersbach, 21.09.2020

Canton

Srem

Carsten Gresser

Head of Assurancer

starmix

starmix 697

6.2 Anslut batterianslutningskabel....225

6.3 Ladda batteriet....226

1. Användning....227

Art.nr. Komponent
24 Batteri
25 Batterianslutningskabel (röd + )
26 Batterianslutningskabel (blå -)

6.2 Anslutbatterianslutningskabel

Bild 10: Anslut batterianslutningskabel

10.2 Dra ur batteriets anslutningskabel

2.1 Bruk i strid med det maskinen er beregnet på 246

2.2 Bruk i strid med det maskinen er tiltenkt brukt til....246

2.3 Brukerens ansvar....246

2.4 Generelle henstillinger ang. sikkerhet 247

2.5 Generelle anvisninger ang. sikkerhet for batteri, ladesokkel og lader 247

» Tips, henstillinger (ikke skader på maskinen) presenteres slik.

1.3 Symboler og markeringer

Hvordan henstillingene ang. sikkerhet er bygget opp

SIGNALORD

Type fare og -kilde

Potensielle konsekvenser

2.1 Bruk i strid med det maskinen er beregnet på

• Bruk aldri en defekt eller skadet lader.
• Äpne eller demonter laderen aldri.
• Kontroller jevnlig laderens tilkoblingskabel for skader. Hvis tilkoblingskabelen er skadet, så trekk straks i støpselet.

FARE

Følgende piktogrammer er festet til feiemaskinen, hhv. typeskiltet:

FORSIKTIG

Bruk solide sko med sklisikre såler med godt grep.

Solide vernehansker

Ha på deg solide vernehansker.

Støvmaske

Under batteriets drift vises feiemaskinens aktuelle driftsstatus på LED-visningen (13).

» Informasjon om batteridrift og LED-visning finnes i kapittel „7.4 Batteridrift og LED-display“ i denne betjeningsanvisningen.

Pos.-nr. Komponent
24 Batteri
25 Batteritilkoblingsledning (rød +)
26 Batteritilkoblingsledning (blå -)

• Maskin
• Skyvebøyle
  • To håndtaksbeslag (ferdigmonterte)
  • Lader med strømkontakt
  • Betjeningsanvisning

- Hold i maskinen på en slik måte när du bærer den at ikke skyvebøylen kan velte.

5.6 Å frakte maskinen i bil

FORSIKTIG

i denne betjeningsanvisningen.

OBS!

Fig. 8: Monter håndtaksbeslag

» (A): Batteritilkoblingsledningen ikke koblet til.
» (B): Batteritilkoblingsledningen koblet til.
» Den røde batteritilkoblingsledningen (5) er stukket inn ved levering.

OBS!

Forsikre deg ekstra godt om at den røde batteritilkoblingsledningen (5) er koblet til fullstendig og på riktig måte. En tilkoblingskabel som er feilkoblet til batteriet vil kunne skade enheten og medføre at garantien settes ut av kraft.

Fig. 12: Koble til laderen

1. Sett støpselet (2) på laderen (3) inn i ladekontakten på feiemaskinen.
2. Koble strømledningen på laderen (3) til en 230 V forsyningstilkobling.
   » Under ladeprosessen lyser LED-visningen (4) på laderen "oransje". Når batteriet er fulladet, skifter LED-visningen (4) på laderen til "grønt".
   » Ladetiden avhenger i hovedsak av SOC-verdien (ladetilstanden) som batteriet har før ladeprosessen settes i gang. Hvis batteriet ikke blir ladet over lengre tid, synker ladetilstanden, noe som øker ladetiden. En full ladeprosess kan ta opptil ca. 7 timer. Vær oppmerksom på angivelsene på ytteremballasjen eller på klistremerket som er festet til feiemaskinen før levering.

OBS!

Fig. 15: Betjening og visning

1. Finn og fjern hindringen; se avsnitt „Blockierung beseitigen“ i kapittel 9.3i denne håndboken.

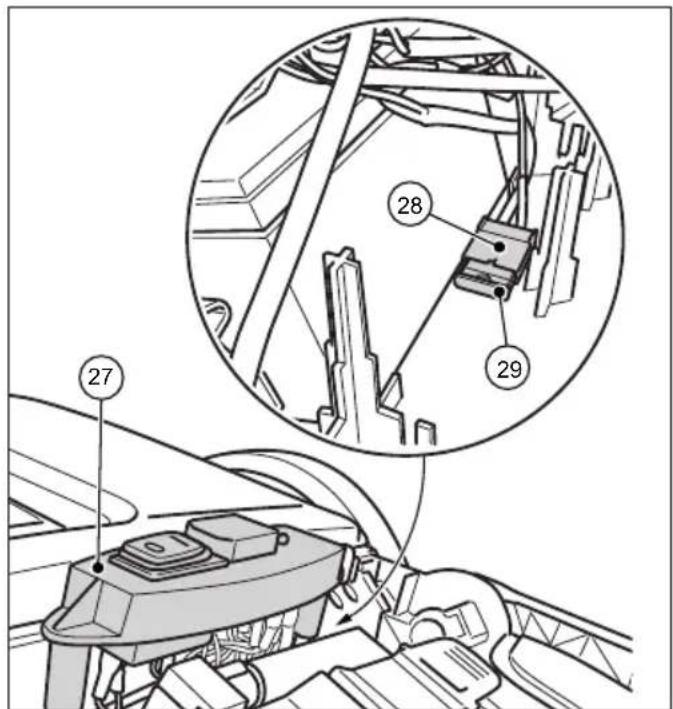

2. Om nødvendig så koble på nytt til den blå batteritilkoblingsledningen. Se avsnitt „Akku-Anschlussleitung anklemmen“ i kapittel 6.2i denne betjeningsanvisningen.

starmix

starmix 697

Betjening

- Hold i maskinen på en slik måte när du bærer den at ikke skyvebøylen kan velte.

FORSIKTIG

- Hold i maskinen på en slik måte när du bærer den at ikke skyvebøylen kan velte.

FORSIKTIG

Ukyndig vedlikehold kan føre til skader og forkorte feiemaskinens levetid.

- Hold i maskinen på en slik måte när du bærer den at ikke skyvebøylen kan velte
