BRUKSANVISNING 697 Starmix

8.4 Afmonter og tjek sikring F1....205

1. Vedligeholdelse og rengøring 207

9.1 Vedligeholdelsesplan....208

Type og kilde til fare

Mulige konsekvenser

- Tiltag for at undgå faren

Fareniveau

Batteri 697
Spænding [V] 12
Kapacitet [Ah] 14
Vægt i kilogram [kg]	3,8
Maks. temperaturområde
Drift fra -10	°C til 50 °C
Opladning fra 0	°C til 40 °C
Opbevaring	fra -10 °C til 40 °C

Når du tømmer aff aldsbeholderen, kan de forekomme glasskår, metalsplinter eller andre skarpe materialer

Returkanter og hjørner

Betjening på områder

7.4 Batteridrift og LED-display

8.4 Afmonter og tjek sikring F1

9. Vedligeholdelse og rengøring

ADVARSEL

Fare for at blive skåret af glasskår, metal eller andre skarpkantede materialer!

Fare ved rengøringsmidler!

9.1 Vedligeholdelsesplan

9.2 Rengør støvfiltret

Fig. 21: Støvfilter fjernelse

• Fjern fastsiddende materiale (f.eks. snore, tråde, lange stoffer) fra børster og aksler.
• Fjern fastsiddende materiale (fx sten, grene, blade...).

Håndbetjent, batteridrevet fejemaskine starmix 697

5.3 Hantering av emballage 223

5.6 Fordonstransport av maskinen....224

1. Idrifttagning 225

6.1 Montera skjutbygeln 225

7.2 Höjdjustering av borstplattorna....228

5.3 Hantering av emballage

Inandning av damm kan skada din hälsa

Inandning av damm kan skada din hälsa

Inandning av damm kan skada din hälsa

1.2 Konvensjoner 245

1.3 Symboler og markeringer....245

1.4 Begrensning i ansvar....245

1.5 Garanti 245

1.6 Opphavsrett 246

1.7 Målgruppe 246

1. Sikkerhet 246

2.6 Henstillinger ang. fare på maskinen....249

2.7 Personlig verneutstyr....249

1. Tekniske data....250

2. Oppbygging og funksjon....251

3. Transport/å transportere....253

5.1 Levering 253

5.2 Leveransens omfang 253

5.4 Oppbevaring av feiemaskin....253

5.5 Å bære maskinen 254

5.6 Å frakte maskinen i bil 254

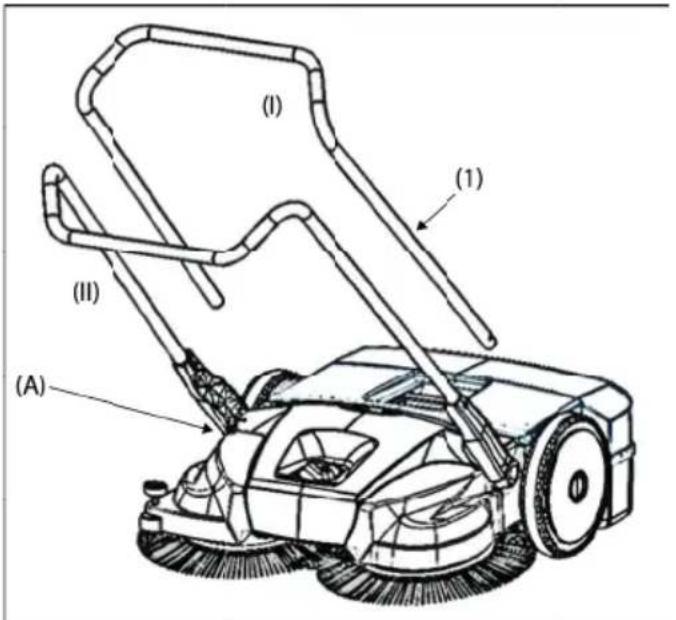

6.1 Monter skyvebøyle 255

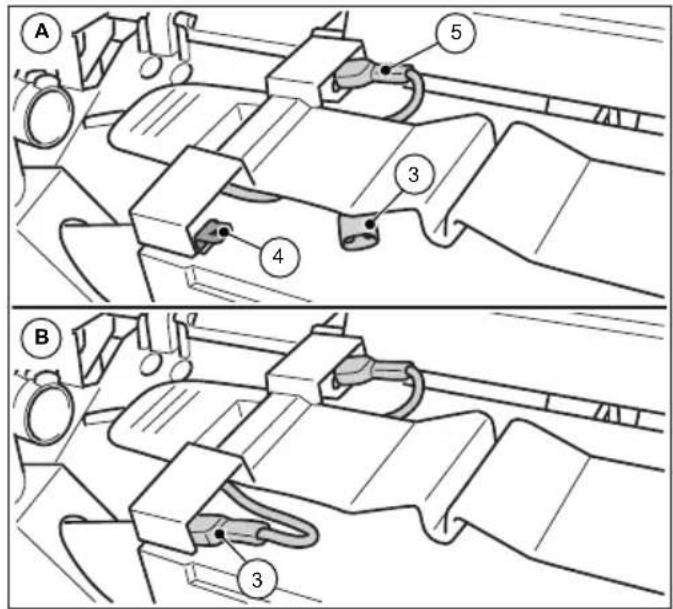

6.2 Sett inn batteritilkoblingsledningen 255

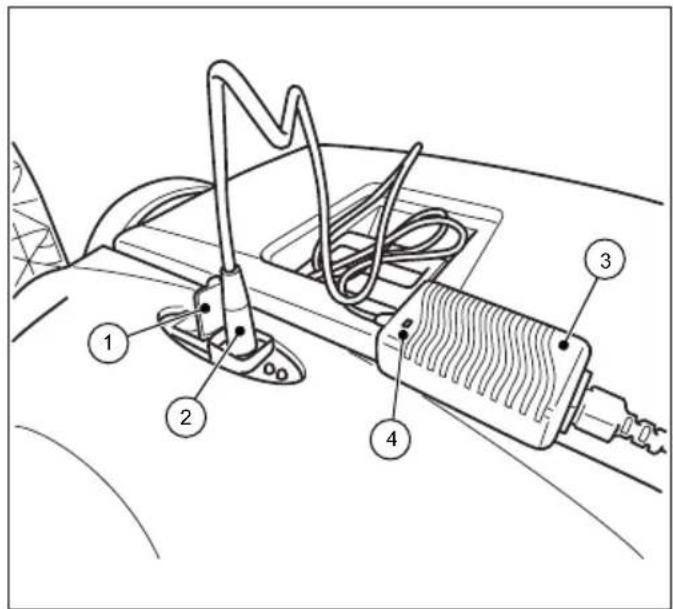

6.3 Lad batteriet....256

1. Betjening 257

7.1 Før arbeidet settes i gang....257

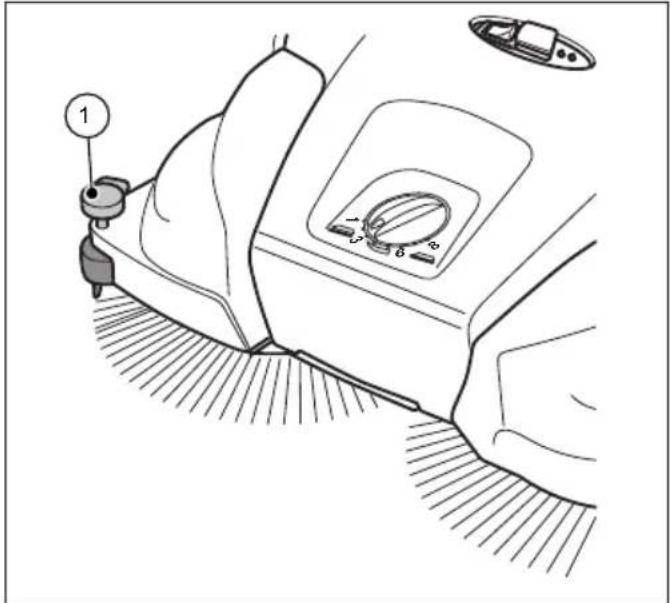

7.2 Høydeinnstilling av flatkoster 258

7.3 Still inn nedeholderen....259

7.4 Batteridrift og visning 259

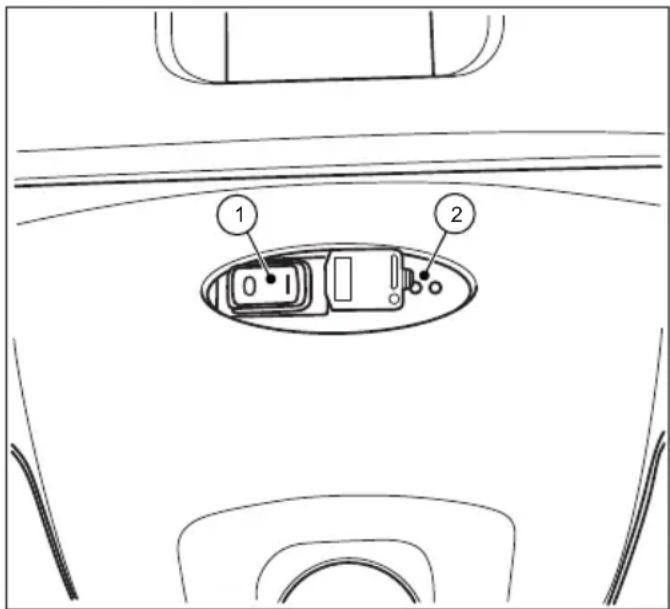

7.5 Beskyttelse mot overbelastning 260

7.6 Manuell drift....261

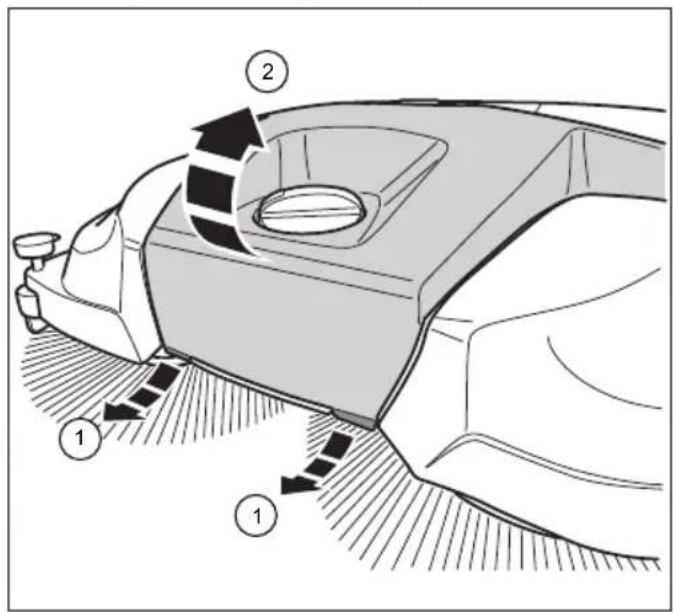

7.7 Tøm oppsamler....261

1. Utbedring av feil 262

8.1 Tabell over defekter del 1....263

8.2 Tabell over defekter del 2....264

8.3 Utbedring av defekter avvikling....265

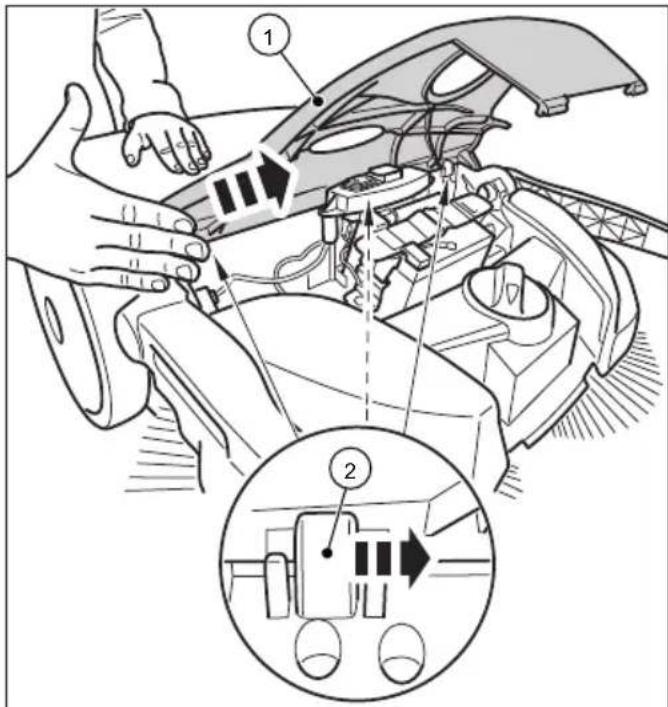

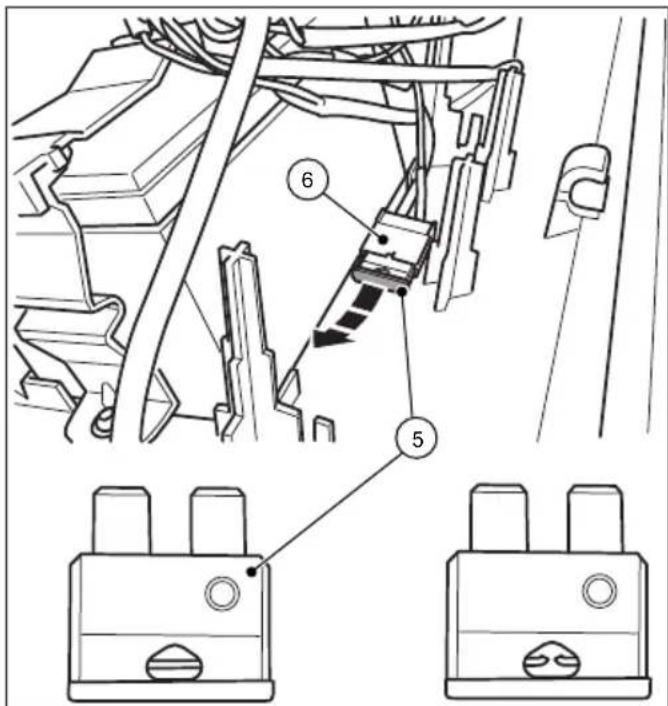

8.4 Ta ut sikring F1 og sjekk....265

1. Vedlikehold og rengjøring 267

9.1 Vedlikeholdsplan....268

9.2 Gjør støvfiltret rent....268

9.3 Opphev blokkering....268

9.4 Rett ut kostene 269
9.5 Gjør maskinen ren....269
10. Avvikling av lagring/oppbevaring 269
10.1 Demonter skyvebøyle 269

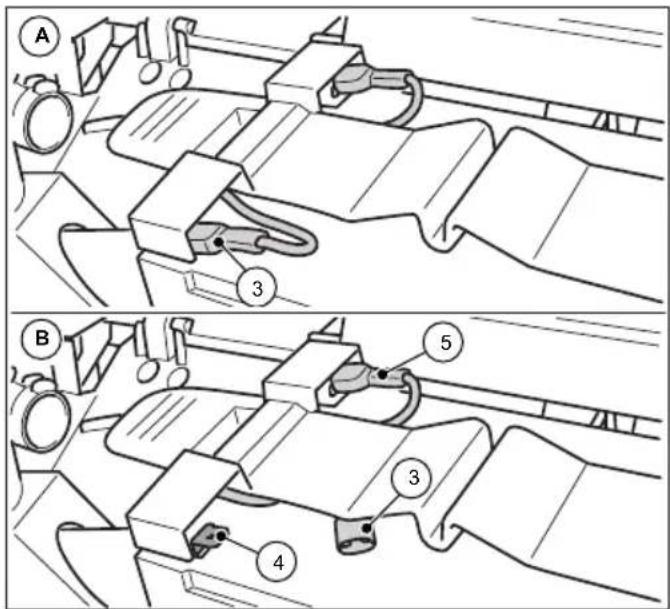

10.2 Trekk ut batteritilkoblingsledningen....270
10.3 Lagring/oppbevaring....271
10.4 Avhendelse 271
11. REACH....272
12. EU-samsvarserklæring 272

1. Generelt

Denne betjeningsanvisningen er en del av feiemaskinen starmix 697 (produksjonsår 2025) og gjelder bare for de nevnte enhetene.

Betjeningsanvisningen inneholder viktige henstillinger for en trygg og eff aktiv omgang med maskinen.

En forutsetning for trygt arbeid med maskinen er at alle oppgitte henstillinger ang. sikkerhet og hvordan en skal gå fram, overholdes.

• Les nøye gjennom betjeningsanvisningen før du tar maskinen i bruk.
  • Vennligst les henstillingene ang. sikkerhet!
• Ta godt vare på betjeningsanvisningen gjennom hele maskinens levetid og la anvisningen være lett tilgjengelig.
  • Overlever betjeningsanvisningen til den nye eieren eller brukeren när maskinen selges.

1.1 Adresse

Electrostar GmbH

Hans-Zinser-Str. 1-3

73061 Ebersbach/Fils

Tyskland

Tel.: [phone]

Faks: [phone]

[e-mail]

www.starmix.de

1.2 Konvensjoner

For å optimal kunne arbeide med bruksanvisningen, må følgende forklaringer ang. typografi ske konvensjoner tas hensyn til.

Oppregning

- Tekster som presenteres på denne måten er oppregningspunkter.

Arbeidsoperasjonenes rekkefølge

1. Trinn 1 i arbeidsoperasjonenes rekkefølge
2. Trinn 2 i arbeidsoperasjonenes rekkefølge
3. Trinn3 i arbeidsoperasjonenes rekkefølge
   Arbeidsoperasjonenes rekkefølge må overholdes.

Tips

Alle henstillinger ang. sikkerhet og advarsler skal overholdes! Når du arbeider, må du alltid opptre forsiktig for å unngå ulykker, personskader og materielle skader!

- Tiltak for å unngå fare

Farenivå

Farenivå Sannsynlig		forekomst	Konsekvenser dersom henstillingene ikke overholdes
	FARE	Umiddelbar	død, alvorlig kroppsskade
	ADVARSEL	Mulig	død, alvorlig kroppsskade
	FORSIKTIG	Mulige	lettere kroppsskader
OBS! Mulige skader på eiendom

1.4 Begrensning i ansvar

For skader og følgeskader forårsaket av at de følgende punktene ikke er overholdt, tar ikke Electrostar GmbH på seg noe ansvar:

• Når ikke instruksjonene blir fulgt
• Bruk av uautoriserte deler/ikke-originale reservedeler/reservedeler som ikke oppfyller produsentens spesifi kasjoner
• Uautoriserte endringer, tillegg eller ombygging av maskinen

1.5 Garanti

Reglene som beskrives i Electrostar GmbHs generelle vilkår gjelder.

1.6 Opphavsrett

Betjeningsanvisningens opphavsrett tilhører Electrostar GmbH og er beskyttet.

Betjeningsanvisningen inneholder instruksjoner og tegninger, hhv. utsnitt av tegninger av teknisk art som ikke får reproduseres, verken delvis eller I sin helhet, distribueres eller brukes uten autorisasjon til konkurranseformål, eller formidles til andre.

Electrostar GmbH forbeholder seg retten til å gi samtykke til bruk i publisering eller distribusjon av kopier eller informasjon fra denne anvisningen til tredjeparter.

For brudd på opphavsretten vil produsenten ha krav på erstatning for påførte skader. Vi forbeholder oss retten til å fremme ytterligere krav.

1.7 Målgruppe

Innholdet i denne betjeningsanvisningen er rettet mot feiemaskinens brukere.

2. Sikkerhet

Ta hensyn til følgende henstillinger for å unngå feil på funksjoner, skader og negative helseeffekter!

Feiemaskinene starmix 697 er kun beregnet på fjerning av smuss fra vei, slik som løv, gress, flis, sand og liknende smuss fra flate og harde overflater.

Enheten er egnet for kommersiell bruk, f.eks. på hotell, skoler, sykehus, fabrikker og kontorer.

2.2 Bruk i strid med det maskinen er tiltenkt brukt til

Alt annet enn den bruken som er beskrevet i avsnittet „Bestimmungsgemäße Verwendung“ er i strid med det maskinen er beregnet på å brukes til. B Bare maskinens bruker er ansvarlig for skader som følge av slik bruk.

Feiemaskinen får ikke benyttes til feiing av farlige, brennbare eller glødende materiale (sigaretter og fyrstikker), væsker, eksplosivt eller farlig støv (Ex), syrer eller løsningsmidler.

Feiemaskinen får heller ikke brukes til å feie vann, betong, mørtel, sement eller støv som inneholder gips.

Heller ikke fuktig avfall som snø, stallgjødsel, kumøkk og gjørmete materialer som f.eks avføring får feies opp med feiemaskinen.

Feiemaskinen får ikke benyttes i eksplosjonsfarlige områder eller som et transportmiddel.

2.3 Brukerens ansvar

En bruker er enhver fysisk eller juridisk person som bruker feiemaskinen eller gjør den tilgjengelig for bruk av andre og er under bruk ansvarlig for sin egen og andres sikkerhet.

• Hold tilsyn med barn i nærheten av arbeidsmiljøet, for å sikre at de ikke leker med maskinen.
• Mindreårige får ikke arbeide med maskinen. Unge over 16 år som får opplæring under tilsyn er unntatt fra regelen.

starmix

starmix 697

• Personer, hvis reaksjonsevnen er påvirket av f.eks. medikamenter, alkohol eller narkotika, får ikke utføre arbeid med maskinen.
• Personer som ikke kan anstrenge seg på grunn av sin helsetilstand, får ikke utføre noe arbeid med maskinen.
• Skift ut skilt på maskinen som har blitt uleselige.

2.4 Generelle henstillinger ang. sikkerhet

• Oppbevar emballasjemateriale utilgjengelig for barn. Fare for kvelning!
• Gå ikke med langt, utslått här, slips, løstsittende klær eller smykker, inkludert ringer när du arbeider med maskinen.
• Vær under omgang med feiemaskinen påpasselig med at det er fare for personskader som følge av at en blir hengende eller at deler av klesplass blir dratt inn i maskinen.

2.5 Generelle anvisninger ang. sikkerhet for batteri, ladesokkel og lader

FARE

Livsfare på grunn av elektrisk støt!

Feil håndtering av laderen vil kunne føre til dødsfall på grunn av elektrisk støt.

Livsfare pga. eksplosjon!

Laderen og feiemaskinen vil kunne generere gnister som kan antenne støv eller damper. Det kan f.eks. oppstå koblingsgnister når av-/ på-bryteren trykkes på.

- Bruk aldri laderen og feiemaskinen i eksplosjonsfarlige omgivelser, dvs. i omgivelser der det fi nnes brennbare væske (damper), gasser eller støv (EX).

ADVARSEL

Fare for personskade eller ulykke ved håndtering av batteriet!

Feil håndtering av batteriet vil kunne føre til forskjellige farlige situasjoner. Følgende punkter må overholdes:

• Beskytt batteriet mot direkte sollys, varme, åpen ild og elektriske gnister.
• Ikke røyk i batteriets umiddelbare nærhet.
• Utsett aldri batteriet for mikrobølger eller høyt trykk.
• Ikke lad batteriet ved temperaturer på under 0 °C.
  • Kast aldri batteriet på et bål.
• Lad aldri og bruk aldri et defekt, skadet eller deformert batteri.
• Åpne aldri batteriet og skad eller slipp det aldri ned.
• Oppbevar batteriet utilgjengelig for barn.

ADVARSEL

Fare for personskade eller ulykke på grunn av væskelekkasje fra batteriet!

Lekkasje av batterivæske vil kunne forårsake hudirritasjon, forbrenninger og etseskader.

• I tilfelle utilsiktet kontakt, så vask de berørte delene av kroppen med rikelig med vann og såpe.
• Får du væsken i øynene dine, må du ikke gni, men skyll øynene med rikelig med vann i minst 15 minutter. Få ytterligere medisinsk hjelp.
• Forsikre deg om at du håndterer batteriet på en trygg måte.

ADVARSEL

Fare for personskade eller ulykke ved håndtering av laderen!

Gal håndtering av laderen vil kunne føre til at forskjellige farlige situasjoner oppstår. Følgende punkter må overholdes:

• Foreta elektrisk tilkobling bare til en forskriftsmessig installert elektrisk kontakt.
• Etter at du har brukt laderen, trekker du støpselet ut av kontakten.
• Brannfare! Får ikke driftes på en lett brennbar overfl ate (f.eks. papir, tekstiler eller i et lett antennelig miljø.
• Hvis det oppstår røyk eller brann i laderen, så trekk straks ut støpselet.
• For at den skal kunne kjøles ned uhindret, så ikke dekk til laderen.
• Legg og merk tilkoblingskablene på en slik måte at de ikke kan bli skadet og slik at ingen kan bli utsatt for fare - unngå snublefare!

OBS!

Feil håndtering av og ukyndig omgang med batteri, lader og ladekontakt vil kunne føre til skade på eiendom eller utstyr. Følgende punkter må overholdes:

• Bruk batteriet bare sammen med feiemaskinen og produsentens lader.
• Får kun brukes til lading av geometrisk egnede batterier i henhold til verdiene i kapittel „3. Tekniske data“
• Koble bare laderen til den nettspenningen og frekvensen som er angitt på typeskiltet.
• Ikke trekk støpselet ut av kontakten ved å trekke i tilkoblingskabelen, trekk alltid i selve støpselet.
• Få en skadet tilkoblingskabel reparert av en kvalifi sert elektriker

OBS!

• Bruk og oppbevar laderen kun i lukkede og tørre rom. Beskytt laderen mot regn og fuktighet.
• Bruk laderen og batteriet bare i de angitte temperaturområdene i henhold til verdiene i kapittel „3. Tekniske data“
• Koble (kortslutte) aldri laderens kontakter til metallgjenstander (f.eks. nagler, mynter, smykker). Laderen kan bli skadet av kortslutning.
• La aldri (kortslutt) batteripolene eller kontaktene til ladekontakten komme i kontakt med metallgjenstander (f.eks. nagler, mynter smykker). Batteriet eller feiemaskinens elektronikk vil kunne bli skadet av kortslutning.
• Ikke bruk transportbeholdere av metall til batteriet.
• Beskytt batteriet mot regn og fuktighet.
• Batteritilkoblingskabelen kan kobles fra i lagringsperioder på ca. 2 måneder eller mer uten å etterlade batteriet. Informasjon om lagring og oppbevaring, samt om frakobling av batteriet, fi nner du i kapitlene „10.3 Lagring/oppbevaring“ og kapitlene „10.2 Akku-Anschlussleitung abklemmen“ i denne betjeningsanvisningen.
• I lagringsperioder på ca. 6 måneder eller mer, må batteriet være fulladet på forhånd for å opprettholde batteriets ytelse. Informasjon om lading av batteriet fi nner du i kapittel „6.5 Lad batteriet“i denne betjeningsanvisningen.

2.6 Henstillinger ang. fare på maskinen

Vær påpasselig med å overholde de henstillingene ang. sikkerhet som er beskrevet i betjeningsanvisningen.

Betjeningsanvisning

Les nøye gjennom betjeningsanvisningen før du tar maskinen i bruk.

Fare for å bli trukket inn og komme i klem

Når du arbeider i forbindelse med drift, feilsøking, vedlikehold og rengjøring er det en risiko for å bli trukket inn i maskinen og skadet av roterende deler. Ta hensyn til anvisningene ang. sikkerhet som er beskrevet i bruksanvisningen.

Lader og batteri

Bruk bare laderen som følger med feiemaskinen og er godkjent av produsenten til å lade batteriet.

2.7 Personlig verneutstyr

Under arbeidet er det å ha på seg personlig verneutstyr nødvendig for å redusere helsefarene. Derfor:

- Før arbeidet starter må det nevnte verneutstyret settes på som seg hør og bør og en må beholde dette på så lenge arbeidet varer.

Solide sko

Ha på deg støvmaske.

3. Tekniske data

Grunnleggende data som gjelder feiemaskinen starmix 697

Tekniske data 697
feiebredde i millimeter [mm] 970
Feieytelse i kvadratmeter pr. time [ m^2/h ]	4100
Oppsamlingskapasitet for oppsamleren for oppfeiet materiale i liter [l]	40
Vekt i kilo [kg] 22
Driftstid ved full batterieffekt* ca. min	90
Maks. driftstemperatur -10	°C til 40 °C

Informasjon ang. støy og vibrasjoner(målt iht. EN 60335-2-72)	(målt iht. EN 60745-2-6
	697
Lydtrykknivå L_p (EN 60335-2-72)* 64 dB (A)
Lydeffektnivå L_w (EN 60335-2-72)* 80 dB (A)
Usikkerhet for de angitte lydnivåene (2006/42/EU) 2,5 dB (A)

*Fastsatt i driftstilstand for den nominelle maksimale hastigheten ved en omgivelsestemperatur på 20 °C/avhengig av overflaten som bakken består av.

Vibrasjonsinformasjon (målt i henhold til EN 60335-2-72) 697

Venstre håndtak, a_h

Høyre håndtak, a_h

Usikkerhet (K) (RL 2006/42/EU) 2,0 m/s ^2

< 2,5 m/s ^4

Batteri 697
Spenning [V] 12
Effekt [Ah] 14
Vekt i kilo [kg] 3,8
Maksimalt temperaturområde
Drift	fra -10 °C til 50 °C
Lading	fra 0 °C til 40 °C
Oppbevaring	fra -10 °C til 40 °C

Lader	697
Inngangsspenning	230 V AC/50 Hz
Utgangsspenning [V]	12
Endelig ladespenning [V]	13,8
Ladestrøm [mA]	3 000
Vekt i gram [g]	350
Maksimalt temperaturområde
Drift fra 0	°C til 25 °C
Oppbevaring	fra -25 °C til 70 °C

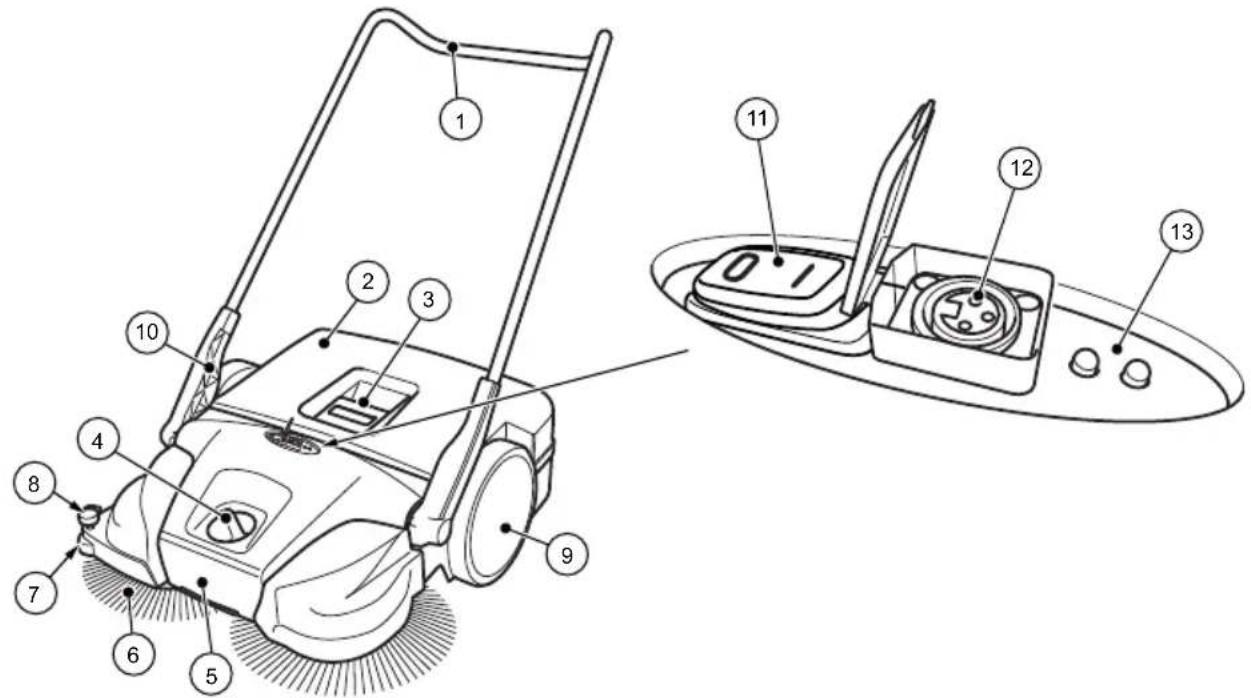

4. Oppbygging og funksjon

Pos.-nr. Komponent

1 Skyvebøyle

2 Oppsamler for oppfeiet materiale

3 Beholderhåndtak

4 Høydejustering av flatkoster

5 Håndtak til bæring

6 Flatkoster

7 Føringsrull på siden

8 Nedeholder

9 Løpehjul

10 Håndtaksbeslag

11 På-/av-bryter

12 Ladekontakt

13 LED-visning

Enhetens batteridrift tas i bruk ved å trykke på av-/på-bryteren (11) og flyttes fremover og ved skyving over skyvebøylen (1). Mens maskinen beveger seg framover, frakter de to flatkostene (6) med hjelp av feieleppen (16) det oppfeiede materialet i retning oppsamler for oppfeiet materiale (2).

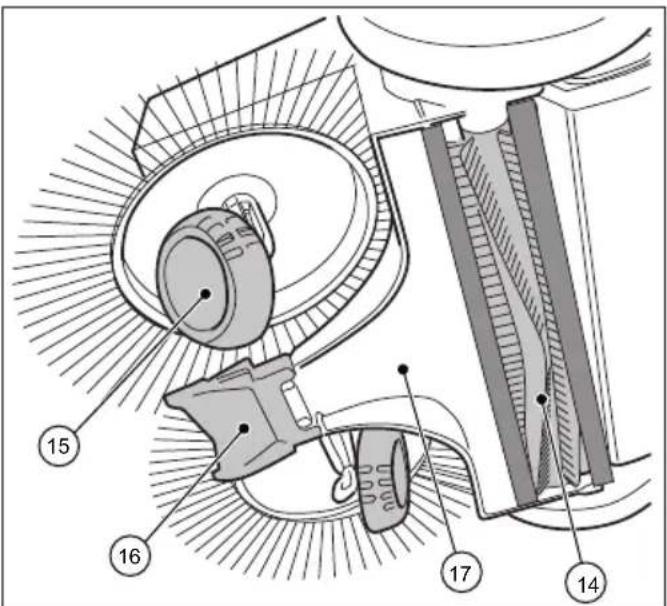

Feievalsene til fint smuss (14) frakter resten av det oppfeiede materialet til oppsamleren for oppfeiet materiale (2). Strøm leveres av et batteri (24) som er installert i enheten, og som må være tilstrekkelig oppladet for at enheten skal kunne fungere optimalt.

» Informasjon om lading av batteriet finner du i kapittel „6.3 Lad batteriet“ i denne betjeningsanvisningen.

I tillegg kan enheten midlertidig også brukes uten elektrisk drift, og det selv når batteriet er nesten utladet.

» Informasjon om manuell betjening finner du i kapittel „7.6 Manuell betjening“ i denne betjeningsanvisningen.

Fig. 6: Komponentoversikt 6

Pos.-nr. Komponent

27 Bryterplate

28 Sikringsholder

29 Sikring F1

» Bildet viser komponentene med åpen eller fjernet deksel.

5. Transport/å transportere

5.1 Levering

OBS!

Få umiddelbart av føreren som leverer pakker bekreftelse i tilfelle synlig skade på den ytre emballasjen. Dersom du oppdager skader som er påført under frakt først når du pakker ut maskinen, skal dette meldes tra om skriftlig til spedisjonsforetaket innen 24 timer etter levering, for å gjøre dette ansvarlig for skaden.

5.2 Leveransens omfang

• Sørg for at emballasjemateriale avhendes på en miljøvennlig måte.
• Følg lokalt/regionalt gjeldende forskrifter.

5.4 Oppbevaring av feiemaskin

OBS!

Ukyndig oppbevaring, f.eks. i et fuktig miljø, med tilkoblet batteritilkoblingsledning eller et utilstrekkelig ladet batteri vil kunne skade feiemaskinen. Informasjon ang. lagring og oppbevaring av enheten fi nner du i kapitle „10. Dekommisjonering Lagring/lagring“.

» Skyvebøylen kan demonteres fra enheten for plassbesparende oppbevaring. Informasjon om demontering av skyvebøylen fi nner du i kapitlet „10.1 Demontering av trykkstangen“i denne betjeningsanvisningen.

5.5 Å bære maskinen

FORSIKTIG

Fare for personskader dersom skyvebøylen velter!

Dersom skyvebøylen velter, vil det kunne føre til personskader, slik som f.eks. at fi ngre kom mer i klem eller bruker eller andre påtøres sår

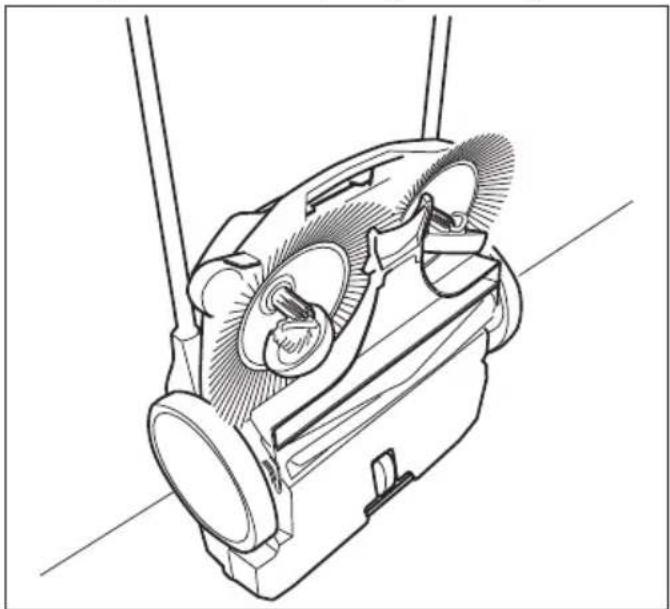

Fig. 7: Å bære maskinen

1. Bikk skyvebøylen (1) fl att framover.
2. Ta tak i håndtaket på maskinen (2).
3. Bær maskinen på en slik måte at fl atkostene peker bort fra kroppen.

Fare for personskader som følge av ukyndig frakt av maskinen!

En maskin som beveger seg hit og dit, glir av gårde eller velter vil kunne påføre brukeren eller andre personer skader.

- Fest maskinen med en strekksele (stropp) for å hindre glidning og bevegelser hit og dit.

1. Plasser maskinen på et egnet sted i bilen.
2. Fest maskinen ved hjelp av strekksele (stropp).
   » For plassparende transport i kjøretøyer kan skyvebøylen demonteres fra enheten. Informasjon om demontering av skyvebøylen fi nner du i kapitlet „10.1Demonter skyvebøyle“

• Ukyndig transport vil kunne føre til skader på feiemaskinen.
• For å beskytte batteriet, så ikke la feiemaskinen bli liggende i et oppvarmet kjøretøy.
• Forsikre deg om at enheten heller ikke blir koblet inn tilfeldig under transport. For å gjøre det, så trekk om nødvendig den blå batteritilkoblingsledningen ut av batteriet. Informasjon om frakobling av batteriet fi nner du i kapittel „10.2 Trekk ut batteritilkoblingsledningen“ i denne betjeningsanvisningen.

6. Idriftssetting

6.1 Monter skyvebøyle

FORSIKTIG

Fare for personskader dersom skyvebøylen velter!

Dersom skyvebøylen velter, vil det kunne føre til personskader, slik som f.eks. at fi ngre kommer i klem eller bruker eller andre påføres sår.

- Hold i maskinen på en slik måte når du bærer den at ikke skyvebøylen kan velte

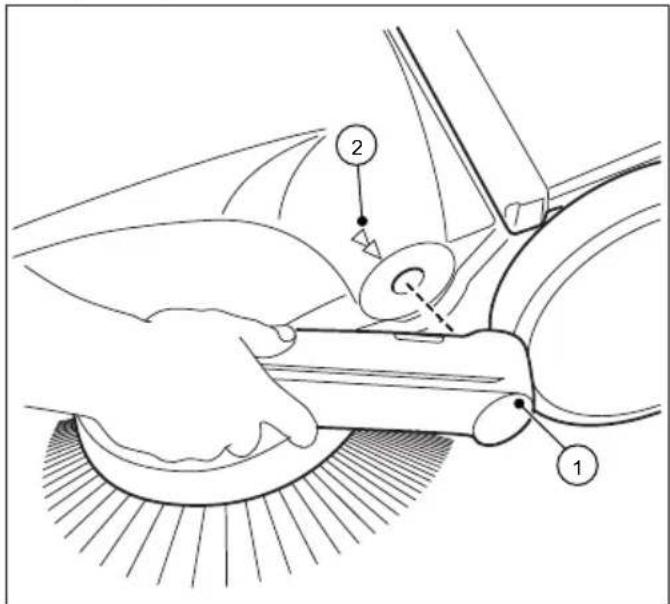

Ved levering er det to håndtaksbeslag (10) og skyvebøylen (1) som enkeltdeler.

1. Trykk läsefjæren (B) på siden av trykkstangen (1) innover.
2. Skyv håndtaksbeslaget (10) på skyvestangen til det klikker på plass.
   » Sørg for at hullet på siden av håndtaksbeslaget er på linje med låsefjæren i trykkstangen.
3. Fortsett på samme måte med den andre siden av skyvestangen

Skyvebøylen (1) kan justeres til brukerens høyde i to trinn (I) og (II).

» (I): Nedre trinn
» (II): ∅vre trinn (foretrukket posisjon)

1. Plasser deg mellom skyvestangen (1) foran apparatet.
2. Plasser ett av de to håndtaksbeslagene med läsefl iken på håndtaksbeslaget (10) i sporet på rammen (A) slik at det kan låses på plass.
3. Før også håndtaksbeslaget (10) på den andre siden inn i denne posisjonen.
4. Nå kan håndtaksbeslagene klikkes inn i holderne i apparatet (A) med et lett trykk, og skyvehåndtaket (1) kan settes i ønsket posisjon for å skyve apparatet.

Fare for personskade dersom feiemaskinen settes i gang av vanvare!

Når du kobler til batteritilkoblingsledningen er det risiko for å bli trukket inn i maskinen som følge av at den settes i gang av vanvare.

- Før du kobler til batteriet, må du forsikre deg om at av-/på-bryteren på enheten er i posisjon "0".

Idriftssetting

starmix 697

starmix

» For å unngå selvutladning av batteriet, kobles när det leveres eller lagres i mer enn ca. 2 måneder den blå batteritilkoblingsledningen fra stikktappen på batteriet.
1. Trekk tappen (1) på framre underkant av dekslet (2) et stykke frem.
2. Bikk dekslet (2) opp.

1. Lukk dekslet (2) og lås dette ved hjelp av fanene (1).

6.3 Ladbatteriet

» Det anbefales å lade batteriet helt før du bruker det for første gang.
» Laderen (3) er utstyrt med en helelektronisk spennings- og strømbegrensning. Derigjennom vil et tilkoblet batteri alltid holdes optimalt oppladet. Dette forhindrer at batteriet blir overoppladet.
» Lading av batteriet forutsetter at tilkoblingsledningene til batteriet er riktig tilkoblet. Informasjon ang. tilkobling av batteriet fi nner du i kapitlet „6.2 Koble til batteriets tilkoblingskabel“ i denne bruksanvisningen.

OBS!

• Feiemaskinen får ikke kobles inn under ladeprosessen. Dette vil kunne skade teiemaskinens elektriske komponenter.

• Før du lader, så sjekk laderens støpsel og tilkoblingskontakten på feiemaskinen for fremmedlegemer som f.eks. strømførende gjenstander. Skader på enheten på grunn av kortslutning og kabelbrann.

• Åpne den beskyttende kappen (1) på ladekontakten på feiemaskinen.

For å oppnå en optimal levetid og for å minimere aldringsprosessen, må du lade batteriet minst annenhver måned i ca. 10 timer. Et fulladet batteri reduserer risikoen for dyp utladning og uopprettelig skade på battericellene. Batteriet kan også lades opp igjen etter en kort brukstid på ca. 15 minutter.

7. Betjening

ADVARSEL

Fare for kuttskader pga. skår av glass, metall eller andre skarpe materialer!

Når oppsamleren for oppfeiet materiale skal tømmes, vil det kunne oppstå kuttskader pga. skår av glass, metall eller andre skarpe materialer

• Ha på deg foreskrevet personlig verneutstyr!

FORSIKTIG

Helsefare forårsaket av støv som oppstår under feiing!

A puste inn støv kan være skadelig for helsen.

• Ha på deg foreskrevet personlig verneutstyr!

7.1 Før arbeidet settes i gang

• Test hvorvidt maskinen virker som den skal før arbeidet settes i gang.
• Sjekk at skyvebøylen sitter godt i håndtaksbeslagene.
• Sjekk at oppsamleren for oppfeiet materiale sitter godt og er i god stand.

• Sjekk de tallerkenformede kostene og feiebørsten til fi nt smuss for grener, opprullede tråder og snorer, stoff er med lange fi bre osv. og fjern om nødvendig slike.

• Sjekk fl atkostene og feievalsene for fastklemte deler eller tilsmussing.

• Sjekk håndtakene for tilsmussing og gjør dem om nødvendig rene.
• Kontroller om på-/av-bryteren når som helst enkelt kan vris til "0"-posisjon.
• Sjekk om det fi nnes fremmedlegemer på feiemaskinens laders tilkoblingskontakt.

OBS!

Det får ikke fi nnes noen strømførende gjenstander på, hhv. i laderens tilkoblingskontakt. Skader på enheten på grunn av kortslutning og kabelbrann. Hold den beskyttende klaff en på laderen tilkoblingskontakt bestandig lukket.

7.2 Høydeinnstilling av fl atkoster

Dreiehåndtaket for høydeinnstilling av fl atkostene er plassert midt på den framre delen. Med høydejusteringen blir fl atkostene stilt inn for den overfl aten som skal feies. Trinnene er basert på erfaring og bør tolkes tilsvarende (som referanseverdier). Derfor må en under feiing tilpasse trinnene alt etter overfl ate.

• Trinn 1-2: Til alle jevne, harde overfl ater (f.eks. asfalt, betong, plattinger...)
• Trinn 3-4: Til fuktige blader, sand, ujevne overfl ater, f.eks. betongplater)
• Trinn 5-7: Til svært forurensede fl ater og ujevne fl ater

OBS!

I rykk ikke til atkostene for hardt mot bakken For mye kontakttrykk fører til økt slitasje og redusert batterilevetid. For mye kontakttrykk øker også skyvemotstanden og vil kunne påvirke rengjøringsresultatet negativt.

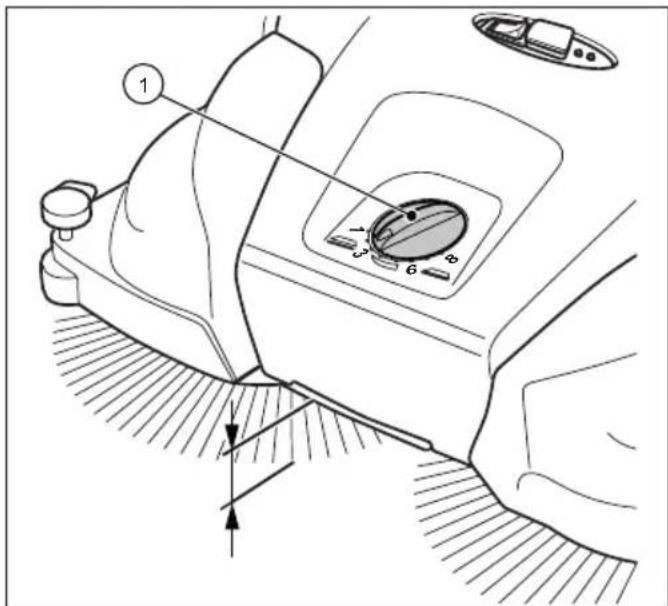

Fig. 13: Innstilling av fl atkostenes høyde

• Still inn på det trinnet du har behov for:
• Vri dreiehåndtaket (1) mot venstre for å redusere trinnet.
• Vri dreiehåndtaket (1) mot høyre for å øke trinnet.
  » Løft maskinen litt etter bærehåndtaket. Slik gjør du høydejusteringen enklere.

7.3 Still inn nedeholderen

Med nedeholderen stilles høyre tallerkenformede kost på de ytterkantene som skal feies, f.eks. mot vegger eller fortauskanter.

OBS!

Dersom nedholderen ikke er stilt rett inn til lave kanter, vil det kunne oppstå overdreven slitasje. Nedholderen får ikke ripe mot underlaget.

Fig. 14: Innstilling av nedholder

Feiing av kanter og hjørner

• Trykk ned håndtaket (1) på nedeholderen.
• Trekk opp håndtaket (1) på nedeholderen.

Arbeid på fl ater

7.4 Batteridrift og visning

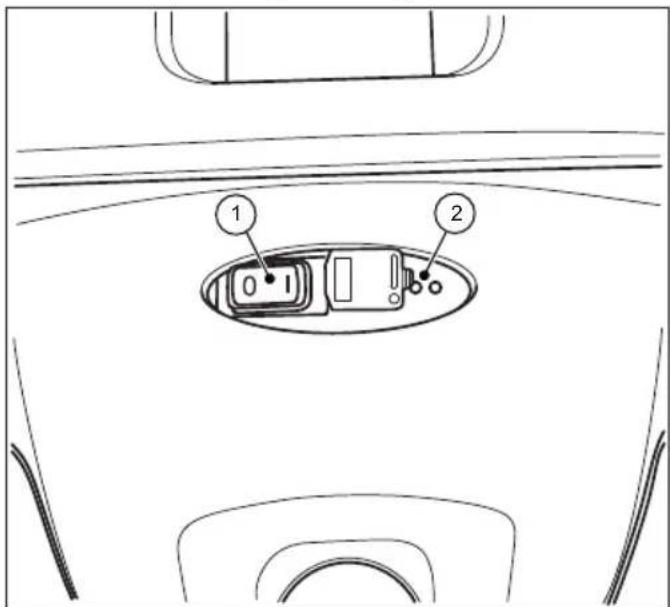

LED-visningen (2) gir informasjon om gjeldende driftsstatus for feiemaskinen i batterimodus.

- Plasser feiemaskinen på den overfl aten som skal feies.

FORSIKTIG

Ikke betjen av-/på-bryteren med foten.

- Koble feiemaskinen inn eller ut utelukkende for hånd.

- Koble feiemaskinen inn ved å vri på-/av-bryteren (1) til posisjon "I".

De tallerkenformede kostene og børstene til fi nt smuss begynner å rotere. Dersom batteriet er tilstrekkelig oppladet, lyser den grønne LED-lampen på LED-displayet (2) under batteriets drift.

Betjening

starmix 697

starmix

• Før maskinen over skyvebøylen med begge hender.
• Skyv maskinen med vanlig skritthastighet framover.
• Koble ut feiemaskinen ved å vri på-/av-bryteren (1) til posisjon "0".
• Tøm oppsamleren for oppfeiet materiale ved behov, vennligst se avsnitt „Kehrgutbehälter entleeren“ i kapittel 7.7 i denne betjeningsanvisningen.
  » Tøm oppsamleren for oppfeiet materiale med jevne mellomrom for å oppnå perfekte feieresultater.

OBS!

• Hvis de tallerkenformede kostene roterer saktere, eller dersom den røde lysdioden på LED-skjermen (2) lyser under bruk, indikerer dette at batteriet begynner å bli utladet. Koble ut enheten og lad batteriet.

• Hvis batteriladingen er for lav, kobles enheten ut av den innebygde elektronikken. Den røde LED-lampen på LED-displayet (2) blinker när dette skjer. Koble ut enheten og lad batteriet. Garantien utløper ved kraftig utladning!

• Gjør feiemaskinen og støvfi Iteret rene etter endt arbeid, se avsnitt „Gerät reinigen“ i kapittel 9.5 i denne betjeningsanvisningen.

• Lad om nødvendig batteriet helt opp, se avsnittet „Akku laden“ i kapittel 6.3 i denne betjeningsanvisningen.

7.5 Beskyttelse mot overbelastning

For å unngå skade er motorene utstyrt med overbelastningsbeskyttelse. Hvis feiemaskinens elektronikk kobles ut etter kort tid, skyldes dette for stor belastning på motorene. Feiebørsten til fi nt smuss og den tallerkenformede kosten må deretter kontrolleres for bevegelsesfrihet og hindringer som f.eks. oppfangede steiner, opprullede tråder og liknende må elimineres.

- Etter at overbelastningsbeskyttelsen er utløst, så slå av feiemaskinens elektronikk ved å vri på-/av-bryteren (1) til posisjon "0".

FORSIKTIG

Fare for personskade dersom feiemaskinen settes i gang av vanvare!

Når du arbeider med feiemaskinen er det er risiko for å bli trukket inn i maskinen ved at enheten kobles inn utilsiktet.

- Forsikre deg om at maskinen idet hindringer elimineres ikke kobles inn av vanvare. For å gjøre det, så trekk om nødvendig den blå batteritilkoblingsledningen ut av batteriet. Se avsnitt „Akku-Anschlussleitung abklemmen“ i kapittel 10.2 i denne betjeningsanvisningen.

1. Koble inn feiemaskinen ved å fl ytte av-/på-bryteren til "l" -posisjon.
2. Sjekk hvorvidt enheten fungerer som vanlig igjen.

7.6 Manuelldrift

Feiemaskinen kan brukes midlertidig uten elektrisk støtte när batteriladingen er lav. Feiemekanismen drives ved at enheten skyves.

• Før maskinen over skyvebøylen med begge hender.
• Skyv maskinen med vanlig skritthastighet framover.
• Tøm oppsamleren for oppfeiet materiale ved behov, vennligst se avsnitt „Kehrgutbehälter entleeren“ i kapittel 7.7 i denne betjeningsanvisningen.
• Lad helt opp batteriet helt igjen; se avsnitt „Akku laden“ i kapittel 6.3 i denne betjeningsanvisningen.
  » Bruk manuell betjening bare midlertidig i overgangsperioder. Ved batteridrift kan bedre feieresultater oppnås med mindre innsats.

7.7 Tømoppsamler

ADVARSEL

Fare for kuttskader pga. skår av glass, metall eller andre skarpe materialer!

Når oppsamleren for oppfeiet materiale skal tømmes, vil det kunne oppstå kuttskader pga. skår av glass, metall eller andre skarpe materialer

• Ha på deg foreskrevet personlig verneutstyr!

FORSIKTIG

Helsefare pga. støv som feies opp!

Under tømming av oppsamleren for oppfeiet materiale vil helsen kunne settes i fare pga. det støvet som er feiet opp.

• Ha på deg foreskrevet personlig verneutstyr!

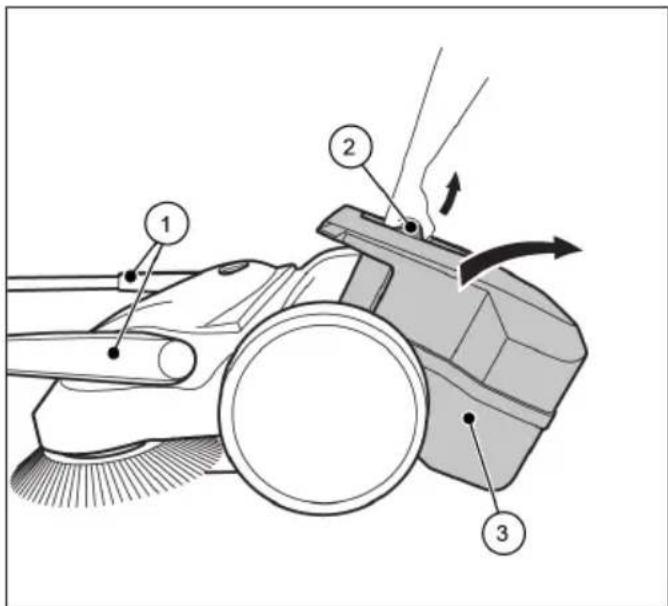

Fig. 17: Tøm oppsamler

• Tøm oppsamleren for oppfeiet materiale etter hver gangs bruk.

• Tøm oppsamleren for oppfeiet materiale i jevnlige intervaller, for å oppnå et perfekt feieresultat.

• Sett skivebøylen (1) i skråstillingen fremover.

• Dra oppsamleren oppover og bort (3) idet du holder i håndtaket(2).

• Tøm oppsamleren (3)helt.

» Pass på at også kabinettets kanter er smussfrie.
4. Sett den tomme oppsamleren (3) inn i maskinen.
5. Trykk håndtaksgrepet (2) tilbake i utgangsposisjonen. For å gjøre dette, trykk samtidig med kraft i retning av feiemaskinen slik at kroken på beholderhåndtaket lett kan hekte seg fast i läsepunktet på feiemaskinen.

» Du må kunne høre at oppsamleren (3) låses på plass og festes.

1. Sett skyvebøylen (1) tilbake i betjeningsposisjon.

8. Utbedring av feil

ADVARSEL

Fare for kuttskader pga. skår av glass, metall eller andre skarpe materialer!

Når oppsamleren for oppfeiet materiale skal tømmes, vil det kunne oppstå kuttskader pga. skår av glass, metall eller andre skarpe materialer

- Ha på deg foreskrevet personlig verneutstyr!

FORSIKTIG

Helsefare forårsaket av støv som oppstår under feiing!

A puste inn støv kan være skadelig for helsen.

- Ha på deg foreskrevet personlig verneutstyr!

FORSIKTIG

Fare for personskader dersom skyvebøylen velter!

Dersom skyvebøylen velter, vil det kunne føre til personskader, slik som f.eks. at ti ngre kommer i klem eller bruker eller andre påføres sår.

Fare for personskader ved utilsiktet oppstart av feiemaskinen!

Når du arbeider med feiemaskinen er det en risiko for å bli trukket inn i maskinen ved at enheten kobles inn utilsiktet.

- Forsikre deg om at enheten ikke kobles inn utilsiktet mens feil utbedres! For å gjøre det, så trekk om nødvendig den blå batteritilkoblingsledningen ut av batteriet. Se avsnitt „Akku-Anschlussleitung abklemmen“ i kapittel 10.2 i denne bruksanvisningen.

Trass i at det foreskrevede vedlikeholdsarbeidet og testingen av maskinen før bruk overholdes, vil det kunne oppstå feil. Potensielle feil er listet opp i de følgende tabellene i del 1 og del 2 under omtale av årsak og botemiddel.

8.1 Tabell over defekter del 1

Feil Årsak Botemiddel

	Maskinen er tilsmusset	Gjør feiemaskinen ren, se kapittel 9.5 i avsnitt „Rengjøring av apparatet“
	Kostene er blokkert	Få bukt med blokkering, se kapittel 9.3 i avsnitt „Fjern blokkeringen“
	Kostenes drivverk er tilsmusset	Gjør kostenes drivverk rene, se kapittel 9.5 i avsnitt „Rengjøring av apparatet“
Maskinen går tregt eller urolig	Høydejusteringen er stilt for dypt inn	Still inn høydejustering, vennligst se kapitlet 7.2 i avsnittet „Høydejustering av skivebørstene“
	De tallerkenformede kostenes pressetrykker for høyt
	Batteriets ladestatus er for lav. LED-visningen på feiemaskinen lyser “rødt”	Lad batteriet, vennligst se kapitlet 6.3 i avsnittet „Lad batteriet“
	Flatkostene roterer ikke	Kontakt service
	Børsten til fint smuss roterer ikke
	De tallerkenformede kostenes pressetrykker for høyt.	Still inn høydejustering, vennligst se kapitlet 7.2 i avsnittet „Høydejustering av skivebørstene“
	Kostene er blokkert	Gjør feiemaskinen ren, se kapittel 9.5 i avsnitt „Rengjøring av apparatet“
	Overbelastningsvern aktivt	Få bukt med blokkering, se kapittel 7.5 i avsnitt „Beskyttelse mot overbelastning“
Enheten kobler seg ut	Batteriets ladestatus er for lav. Lysdiodevisningen på feiemaskinen blinker “rødt”. Enheten utkoblet gjennom elektronikk.	Lad batteriet, vennligst se kapitlet 6.3 i avsnittet „Lad batteriet“
	Sikring F1 defekt	Sjekk sikring F1 og skift den ut, se kapittel 8.4 i avsnitt „Fjern og kontroller sikring F1“
	Sikring F1 defekt	Sjekk sikring F1 og skift den ut, se kapittel 8.4 i avsnitt „Fjern og kontroller sikring F1“
Enheten lar seg ikke lenger kobles inn	Batteritilkoblingsledningen er trukket ut	Koble til batteritilkoblingsledningen, se kapitlet 6.2 i avsnitt „Koble til batteriets tilkoblingskabel“
	Batteriet er kraftig utladet Kontakt service
Børstene er bøyd Ukyndig oppbevaring		Rett ut børstene, vennligst se kapitlet 9.4 i avsnittet „Juster busten“

8.2 Tabell over defekter del 2

Feil Årsak Botemiddel
Utilfredsstillende feieresultat	Feieleppen mangler, er løs eller svært slitt Skift ut feieleppen
	De tallerkenformede kostenes pressetrykk er for høyt	Still inn høydejustering, vennligst se kapitlet 7.2 i avsnittet „Høydejustering av skivebørstene“
	De tallerkenformede kostenes slitasje er sterkt fremstreden	Skift ut de tallerkenformede kostene
	Oppsamleren for oppfeiet materiale er full	Tøm oppsamleren for oppfeiet materiale, se kapittelet 7.7 i avsnitt t „Tømming av feiemiddelbeholderen“
	Feil bruk av feiemaskinen basert på informasjonen i kapittelet 2.2 i avsnitt „Nicht bestimmungsgemäße Verwendung“	Benytt egnet utstyr til rengjøring, hhv. rengjøringsmiddel

8.3 Utbedring av defekter avvikling

FORSIKTIG

Fare for personskader ved utilsiktel oppstart av feiemaskinen!

Etter at feil på feiemaskinen er utbedret er det fare for å bli dratt inn i maskinen som følge av at enheten settes i gang av vanvare.

- Før du kobler til batteriet, må du forsikre deg om at av-/på-bryteren på enheten er i posisjon "0".

1. Sett av-/på-bryteren på enheten i "0"-posisjon.
2. Trekk om nødvendig ut den blå batteritilkoblingsledningen fra batteriet.
3. Eliminer feilen i henhold til feilsøkingstabellen.
4. Sett eventuelt inn igjen den blå batteritilkoblingsledningen fra batteriet.
5. Slå på feiemaskinen ved å vri av/på-bryteren til "I"-posisjon. Sjekk hvorvidt enheten fungerer som vanlig igjen.

8.4 Ta ut sikring F1 og sjekk

Feiemaskinen er utstyrt med en 15 ampere sikring for å beskytte de elektriske komponentene. For å sjekke og skifte ut sikring F1, går du frem slik:

FORSIKTIG

Fare for personskade eller ulykke på grunn av feil sikringsstyrke!

Dersom feil sikringsstyrke brukes, vil det når enheten er slått av, under ladeprosessen eller når enheten er i drift forekomme at de elektriske komponentene blir overbelastet, noe som kan føre til røykutvikling og brann.

- Skift bare sikringen ut med en ny 15 ampere sikring som er godkjent av produsenten.

FORSIKTIG

Fare for personskader ved utilsiktet oppstart av feiemaskinen

Når du arbeider med feiemaskinen er det er risiko for å bli trukket inn i maskinen ved al enheten kobles inn utilsiktet.

- Forsikre deg om at enheten ikke kobles inn ved av vanvare mens du tar ut og kontrollerer sikringen! For å gjøre det, så trekk ut den blå batteritilkoblingsledningen.

OBS!

Bruk av en sikring med høyere eller lavere verdi vil kunne forårsake betydelig skade på enheten.

For å unngå skade, må du bytte ut en sikring som er gått bare med en 15 amperes sikring som er godkjent av produsenten. Bytt bare sikringen när årsaken til feilen er eliminert.

1. Sett av-/på-bryteren på enheten i "0"-posisjon.

2. Sett skyvebøylen i framoverposisjon, se avsnitt „Tømming av feiemiddelbeholderen“ i kapittel 7.7 i denne betjeningsanvisningen.

3. Trekk den blå batteritilkoblingsledningen ut av batteriet, se avsnitt „Koble fra batteriets tilkoblingskabel“ i kapittel 10.2 i denne betjeningsanvisningen.
4. Løsne dekslet (1) forsiktig fra hengslene (2) ved å banke med håndfl aten forsiktig mot dekslet i pilens retning.

1. Trekk bryterplaten (3) forsiktig oppover fra føringsstiftene (4).
2. Legg bryterplaten (3) med de tilkoblede ledningene til side.

1. Trekk sikringen F1 (5) ut av sikringsholderen (6).
2. Kontroller og skift ut sikringen om nødvendig.
   » Bildet til høyre viser en sikring som har gått.
   » Bruk bare en sikring med nøyaktig 15 ampere.
   » Montering utføres i motsatt rekkefølge av demonteringen.

Når du gjør dette, så må du ta hensyn til følgende:

1. Sett på dekslet overfra og fest det deretter ved å varsomt trykke på hengslene.
2. Stikk den blå batteritilkoblingsledningen helt inn på batteriets stikktapp.
3. Slå på feiemaskinen ved å trykke på-/av-bryteren slik at den settes i "l"-posisjon.
4. Sjekk hvorvidt enheten fungerer som vanlig igjen.

OBS!

Dersom sikringen går igjen umiddelbart etter at du har slått på feiemaskinen, så kontakt service.

9. Vedlikehold og rengjøring

ADVARSEL

Fare for kuttskader pga. skår av glass, metall eller andre skarpe materialer!

Når oppsamleren for oppfeiet materiale skal tømmes, vil det kunne oppstå kuttskader pga. skår av glass, metall eller andre skarpe materialer

- Ha på deg foreskrevet personlig verneutstyr!

FORSIKTIG

Helsefare forårsaket av støv som oppstår under feiing!

A puste inn støv kan være skadelig for helsen.

- Ha på deg foreskrevet personlig verneutstyr!

FORSIKTIG

Fare for personskader dersom skyvebøylen velter!

Dersom skyvebøylen velter, vil det kunne føre til personskader, slik som f.eks. at ti ngre kommer i klem eller bruker eller andre påføres sår.

Fare pga. rengjøringsmidler!

Rengjøringsmidler kan inneholde skadelige bestanddeler og kan irritere luftveiene og huden.

• Ta hensyn til produsentens sikkerhetsdatablad.
- Unngå søl og dannelse av damptåke.
- Spis, drikk og røyk ikke under arbeidet.
- Unngå kontakt med hud og øyne.

FORSIKTIG

Fare for personskader ved utilsiktet oppstart av feiemaskinen

Under vedlikeholds- og rengjøringsarbeid på feiemaskinen er det en risiko for å bli trukket inn i maskinen ved at enheten av vanvare kobles inn.

• Enheten må være slått av og koblet fra strømtorsyningen før alt av arbeid skal utføres.
• Ikke utfør noe arbeid mens motoren er i gang.
  • Av-/på-bryteren må være i posisjon "0".
• Forsikre deg om at enheten ikke vil kunne kobles inn av vanvare under vedlikeholds- og rengjøringsarbeid! For å gjøre det, kobler du - om nødvendig - den blå batteritilkoblingsledningen tra batteriet. Se avsnitt „Akku-Anschlussleitung abklemmen“ i kapittel 10.2 i denne bruksanvisningen.

OBS!

I de følgende avsnittene er det beskrevet vedlikehold og rengjøringsoperasjoner som er som er nødvendige for en optimal og feilfri drift.

Utførelse av det omtalte arbeidet er i enkelte tilfeller tids- og/eller belastningsavhengig. Der intervallene er angitt som frister, i tillegg til driftstimer, gjelder det som måtte oppstå først.

Har du spørsmål ang. vedlikeholdarbeider og intervaller, ber vi deg kontakte produsenten.

9.1 Vedlikeholdsplan

Vedlikeholdsintervall	Vedlikeholdsarbeid
Før arbeidet settes i gang	Test maskinen for hvorvidt den virker som den skal og for evt. skader.Kontakt evt. service
	Sjekk at teleskop-skyvebøylen sitter godt i håndtaksbeslagene.
	Sjekk at oppsamleren for oppfeiet materiale sitter godt og er i god stand.
	Sjekk de tallerkenformede kostene og børstene til fint smuss mht.oppspolt tråd og snorer. Fjern slike om nødvendig.
	Sjekk de tallerkenformede kostene og børstene til fint smuss for fast-klemte deler eller tilsmussing.
	Sjekk håndtakene for tilsmussing og gjør dem om nødvendig rene.
	Sjekk at høydejusteringen er stilt rett inn.
	Sjekk innstillingen av feietrykket.Tilpass evt. feietrykket til den overflaten som skal feies.
	Kontroller hvorvidt på-/av-bryteren når som helst enkelt kan vris til "0"-posisjon
	Sjekk om det er fremmedlegemer i tilkoblingsstikkontakten til laderen på feiemaskinen
	Sjekk hvorvidt batteriets ladenivå er tilstrekkelig for å kunne utføre feiearbeidet. Lad eventuelt opp batteriet
Når arbeidet er over,	Tøm oppsamleren for oppfeiet materiale
	Gjør maskinen ren
	Gjør støvfiltret rent
	Lad batteriet
8 driftstimer Gjør kostens drivverk rent
2 måneder Lad batteriet

9.2 Gjør støvfiltret rent

1. Dra begge støvfiltrene (1) oppover og ut av føringene (2).
2. Åpne kabinettet av plast (3) på støvfiltrene og ta ut skuminnlegget (4).
3. Bank ut skuminnlegget (4) og gjør dette rent ved hjelp av vann.
4. Sett skuminnleggene etter at de har fått tørke inn i kabinettet av plast igjen.
5. Skyv støvfiltrene tilbake inn i føringene.
6. Sett oppsamleren inn i feiemaskinen.

9.3 Opphev blokkering

• Fjern oppspolet materiale (f.eks. tråd, snorer, stoffer med lange fibre osv.) fra børster og akser.
• Fjern inneklemt materiale (slik som f.eks. steiner, grener, løv...).

9.4 Rett ut kostene

ADVARSEL

Brannfare på grunn av feil håndtering av vifte eller ved bruk av uegnet vifte!

Når børstene skal rettes ut er det fare for brann dersom det under oppvarming oppstår for høye temperaturer

• Bruk ikke åpen fl amme eller brennere til å varme opp børstene!
• Bruk ikke varmluftspistol. Kostene vil kunne smelte pga. for varm luft.

Bøyd bust kan ved hjelp av en innretning som blåser varm luft (f.eks. en hårtørrer) rettes ut igjen etter oppvarming.

• Rett den påslåtte innretningen som blåser varm luft mot busten som er bøyd.
  » Med tilstrekkelig oppvarming, retter busten seg opp igjen.

9.5 Gjør maskinen ren

• Ikke bruk avfettingsmiddel.
• Bruk ikke sterke vaskemidler.
• Gjør ikke maskinen ren ved bruk av høyttrykksspyler eller under rennende vann. Maskinen får verken dykkes ned i vann eller vaskes med vann.
• Beskytt lagrene mot fuktighet.

• Gjør ikke fl atkostene og feievalsene til fi nt smuss rene ved trykkluft.
  » Den harde luftstrålen vil kunne skade busten.

• Gjør fl atkostene, feievalsene og drivverkene rene med en fuktet fi lle.

• Gjør alle plastdeler rene med en fuktet klut.

» Hold batteriet rent, da et skittent batteri kan lades ut over tid på grunn av lekkasjestrømmer gjennom polene.

1. Gjør støvfi ltret rent.

10. Å ta maskinen ut av bruk / Lagring/oppbevaring

10.1 Demonterskyvebøyle

FORSIKTIG

Fare for personskader dersom skyvebøylen velter!

Dersom skyvebøylen velter, vil det kunne føre til personskader, slik som f.eks. at fi ngre kommer i klem eller bruker eller andre påføres sår.

» For plassparende lagring og oppbevaring, kan skyvebøylen demonteres fra enheten.

Fig. 22: Demontering av skyvebøyle

1. Plasser de respektive pilene (2) på kabinettet slik at de dekker håndtaksbeslagenes (1) stang.
2. Posisjoner deg mellom skyvebøylen foran maskinen.
3. Ta tak i begge håndtaksbeslag(1) med hendene og trykk denne forsiktig utover.
4. Ta håndtaksbeslagene samtidig ut av begge spor på maskinen.

Å ta maskinen ut av bruk Lagring/oppbevaring

starmix 697

starmix

10.2 Trekk ut batteritilkoblingsledningen

For å forebygge kraftig utlading av batteriet, må den blå batteritilkoblingsledningen kobles fra i lagringsperioder på ca. 2 måneder eller mer uten å etterlade batteriet.

I tillegg skal batteriet om nødvendig kobles fra når du feil utbedres og når du fjerner en hindring. Beskyttelse mot at feiemaskinen skal settes i gang av vanvare.

I lagringsperioder på ca. 6 måneder eller mer, må batteriet være fulladet på forhånd for å opprettholde batteriets ytelse. Informasjon om lading av batteriet finner du i kapittel „6.3 Akku laden“ i denne betjeningsanvisningen.

» Hold batteriet rent, da et skittent batteri vil kunne lades ut over tid på grunn av lekkasjestrømmer gjennom polene.

1. Trekk tappen (1) på framre underkant av dekslet (2) et stykke frem.
2. Bikk dekslet (2) opp.

1. Trekk den blå batteritilkoblingsledningen (3) fra batteriets stikktapp (4).
   » Når du gjør dette, så forsikre deg om at den blå batteritilkoblingsledningen (3) ikke påvirkes av ytre påvirkninger, f.eks. bevegelse av enheten som vil kunne skape uønsket kontakt med tappen (4) (se fig. 24 bilde B).
   » Den røde batteritilkoblingsledningen (5) forblir tilkoblet.
2. Lukk dekslet (2) og lås dette ved hjelp av fanene (1).

10.3 Lagring/oppbevaring

OBS!

Feil lagring, f.eks. i fuktige omgivelser, vi kunne føre til skader på feiemaskinen.

» Overhold det som står i kapittel „10.2 Koble fra batteriets tilkoblingskabel“ i denne bruksanvisningen.
- Lagre maskinen kun i ren tilstand og med tømt oppsamler for oppfeiet material.
» Opplysninger ang. tømming av oppsamleren for oppfeiet material fi nner du i kapittel „7.7 Tømming av feiemiddelbeholderen“ og informasjon om rengjøring i kapittel „9.5 Gerät reinigen“ i denne betjeningsanvisningen.

Fig. 25: Oppbevaringsposisjon

• Plasser maskinen slik at børstene ikke kan bli knekt eller bøyd.
• Sikre maskinen, inkl. skyvebøylen, mot velt, forskyvelse og dermed mot skader.
• Oppbevar ikke maskinen ute i det fri eller i fuktige omgivelser.

10.4 Avhendelse

• Avhend feiemaskinen, laderen og batteriet på en miljøvennlig måte i samsvar med de regionale lovbestemmelsene.
• Avhend enheten og batteriet separat fra hverandre.

REACH er EUs kjemikaliedirektiv for registrering, evaluering, godkjenning og begrensning av kjemiske stoffer.

Du finner informasjon om samsvar med REACH-forskriften (EU) nr. 1907/2006 på www.starmix.de

12. EU-samsvarserklæring

Samsvarserklæring i henhold til maskindi-rektivet 2006/42/EU, vedlegg II 1A

Produsent:

Electrostar GmbH

Hans-Zinser-Str. 1-3

73061 Ebersbach/Fils

Tyskland

Ansvarlig for sammensettingen av den tekniske dokumentasjonen:

Electrostar GmbH

Hans-Zinser-Str. 1-3

73061 Ebersbach/Fils

Tyskland

Produkt:

Batteridrevede feiemaskiner som føres for hånd av typene starmix 697

Vi erklærer herved at ovennevnte produkt er i samsvar med alle relevante bestemmelser i maskindirektivet 2006/42/EU. Ovennevnte produkt oppfyller kravene i følgende relevante direktiver:

• EUs maskindirektiv 2014/30/EU
• RoHS 2011/65/EU

Følgende harmoniserte standarder ble brukt:

• EN ISO 12100: 2010, Maskinsikkerhet - generelle prinsipper for utforming - risikoevaluering og risikoreduksjon
• EN 60335-1: 2012, Sikkerhet for elektrisk utstyr beregnet på husholdninger og liknende - del 1: Generelle krav

• EN 60335-2-72:2014, Sikkerhet for elektrisk utstyr beregnet på husholdninger og liknende - del 2-72: Spesielle krav til maskiner beregnet på behandling av bakken, med eller uten drivverk, beregnet på kommersiell bruk

• EN 55014-1: 2006 + A1: 2009 + A2: 2011, Elektromagnetisk kompatibilitet - krav til husholdningsapparater, elektrisk verktøy og liknende elektriske apparater - del 1: Forstyrrelser som sendes ut (CISPR 14-1:2005 + A1: 2008 + Cor. :2009 + A2:2011)

• EN 55014-2:1997+A1:2001+A2:2008, Elektromagnetisk kompatibilitet - krav til husholdningsapparater, elektrisk verktøy og liknende elektriske apparater - del 2: Immunitet mot forstyrrelser - Produktfamilienorm (IEC/CISPR 14-2:1997 + A1:2001 +A2:2008)
• EN 62233: 2008-04, Metode for måling av husholdningsapparater og liknende elektriske apparaters elektromagnetiske felt med hensyn til personers sikkerhet i elektromagnetiske felt.
• EN IEC 63000: 2018-12, teknisk dokumentasjon for vurdering av elektrisk og elektronisk utstyr med hensyn til begrensning av farlige stoffer;

Ebersbach, 21.9.2020

Candu

Srem

Carsten Gresser

Head of Assurancer

starmix

starmix 697

Sisällysluettelo

1. Yleistä....275

1.1 Osoite 275
