GEBRUIKSAANWIJZING 697 Starmix

1.3 Symbolen en aanduidingen....155

1.4 Aansprakelijkheidsbeperking 155

1.5 Garantiedekking 155

1.7 Doelgroep.... 156

1. Veiligheid....156

2.1 Gebruik overeenkomstig het doel 156

2.2 Ondoelmatig gebruik 156

2.3 Verantwoordelijkheid van de gebruiker 156

2.4 Algemene veiligheidsinstructies 157

2.5 Algemene veiligheidsinstructies voor de accu, de laadplug en de lader 157

2.6 Waarschuwingen voor gevaar op het apparaat.... 159

2.7 Persoonlijke beschermingsmiddelen....159

1. Technische gegevens 160

2. Opbouw en werking 161

3. Transport/Transporteren....163

5.1 Aflevering....163

5.3 Omgang met verpakkingsmaterialen 163

5.4 Opslag van de veegmachine 163

5.5 Dragen van het apparaat 164

5.6 Apparaat in een voertuig transporteren....164

1. Inbedrijfstelling.... 165

6.1 Duwbeugel monteren.... 165

6.2 Accu-aansluitkabel aansluiten....165

6.3 Accu laden 166

1. Bediening....167

7.1 Voor aanvang van de werkzaamheden....167

7.2 Hoogteverstelling van de schotelbezems....168

7.3 Retentiehouder afstellen 169

7.4 Accuvoeding en leddisplay 169

8.1 Storingstabel deel 1 173

8.2 Storingstabel deel 2....174

8.3 Procedure probleemoplossing 175

8.4 Zekering F1 verwijderen en controleren 175

1. Onderhoud en reiniging.... 177

9.1 Onderhoudsschema....178

9.2 Stoffilter reinigen....178

9.3 Blokkering verwijderen....178

9.4 Borstels uitlijnen 179
9.5 Apparaat schoonmaken....179
10. Buitenbedrijfstelling opslag/conserveren.... 179
10.1 Duwbeugel demonteren....179
10.2 Accu-aansluitkabel loskoppelen.... 180
10.3 Opslag/conserveren.... 181
10.4 Afvalverwijdering 181
11. REACH.... 182
12. EG-conformiteitsverklaring.... 182

NL

1. Algemeen

Deze bedieningshandleiding hoort bij de veegmachine starmix 697 (allen vanaf bouwjaar 2025) en is uitsluitend geldig voor de genoemde apparaten.

De bedieningshandleiding bevat belangrijke aanwijzingen voor de veilige en effi ciënte omgang met het apparaat.

Voorwaarde voor veilig werken is de naleving van alle aangegeven veiligheidsvoorschriften en instructies.

• Lees de bedieningshandleiding voor de toepassing van het apparaat opmerkzaam door.
• Lees de veiligheidsaanwijzingen!
• Bewaart u de bedieningshandleiding tijdens de levensduur van het apparaat veilig en toegankelijk.
• Geef de bedieningshandleiding aan elke volgende eigenaar of gebruiker van het apparaat door.

1.1 Adres

Electrostar GmbH

Hans-Zinser-Str. 1-3

73061 Ebersbach/Fils

Duitsland

Tel.: [phone]

Fax: [phone]

[e-mail]

www.starmix.de

1.2 Conventies

Om optimaal met de gebruiksaanwijzing te kunnen werken, moeten de volgende verklaringen van de typografi sche conventies in acht genomen worden.

Opsomming

- Zo weergegeven teksten zijn opsommingspunten.

Werkvolgorde

1. Stap 1 van de werkvolgorde
2. Stap 2 van de werkvolgorde
3. Stap 3 van de werkvolgorde
   De volgorde van de stappen aanhouden.

Tip

» Tips, aanwijzingen (niet mechanisch defecten) worden zo getoond.

1.3 Symbolen en aanduidingen

Alle waarschuwings- en veiligheidsaanwijzingen onder alle omstandigheden aanhouden! Ga bij de werkzaamheden altijd voorzichtig te werk om ongevallen, persoonlijk letsel en materiële schade te voorkomen!

Opbouw van de veiligheidsinstructies

SIGNAALWOORD

Soort en bron van het gevaar

Mogelijke gevolger

- Maatregel ter voorkoming van het gevaar

Gevarencategorie

Gevarencategorie Kans dat	dit zich voordoet	Gevolgen bij veronachtzaming
GEVAAR	Onmiddellijk	Dood, ernstig lichamelijk letsel
WAARSCHUWING	Mogelijk	Dood, ernstig lichamelijk letsel
VOORZICHTIG	Mogelijk	Lichte verwondingen
OPMERKING Mogelijk		Materiële schade!

1.4 Aansprakelijkheidsbeperking

Voor schades en gevolgschades, die door de navolgend weergegeven punten ontstaan, aanvaardt Electrostar GmbH geen enkele aansprakelijkheid:

• Niet naleven van de bedieningshandleiding
• Gebruik van niet-goedgekeurde reserveonderdelen / verkeerde serviceonderdelen / reserveonderdelen, die niet overeen komen met de specifi caties van de fabrikant
• Zelf aangebrachte wijzigingen van en ombouwwerkzaamheden aan het apparaat

1.5 Garantiedekking

De regelgeving die in de Algemene leveringsvoorwaarden van Electrostar GmbH worden beschreven zijn geldig.

1.6 Auteursrecht

De bedieningshandleiding is auteursrechtelijk beschermd door Electrostar GmbH.

De bedieningshandleiding bevat voorschriften en tekeningen resp. uitsnedes van technische tekeningen, die zonder toestemming noch volledig nog gedeeltelijk vermenigvuldigd, verspreid of voor concurrerende doeleinden gebruikt of aan anderen medegedeeld mogen worden.

Electrostar GmbH behoudt zich het recht voor om toestemming te verlenen voor gebruik in publicaties of om kopieën of informatie uit deze bedieningshandleiding door te geven aan derden.

Door overtreding ontstaat een eis tot schadevergoeding door de fabrikant. Verdere aanspraken blijven voorbehouden.

1.7 Doelgroep

Deze bedieningshandleiding is gericht aan de gebruiker van deze veegmachine.

2. Veiligheid

Bekijk ter voorkoming van storingen, schades en gevaren voor de gezondheid de volgende aanwijzingen!

2.1 Gebruik overeenkomstig het doel

De starmix 697-veegmachines zijn uitsluitend bedoeld voor het verwijderen van straatvuil, zoals bijv. bladeren, gras, grind, zand en soortgelijke verontreinigingen op effen en harde oppervlakken.

Het apparaat is geschikt voor commercieel gebruik, bijv. in hotels, scholen, ziekenhuizen, fabrieken en kantoren.

2.2 Ondoelmatig gebruik

Elk ander gebruik dan beschreven in paragraaf "Gebruik overeenkomstig het doel" wordt beschouwd als ondoelmatig gebruik. Voor hieruit voortvloeiende schades is alleen de gebruiker van het apparaat aansprakelijk.

De veegmachine mag niet voor het vegen van gevaarlijke, brandbare of gloeiende stoffen (sigaretten en lucifers), vloeistoffen, explosieve of gevaarlijke stofdeeltjes (Ex), zuren of oplosmiddelen worden gebruikt.

De veegmachine mag ook niet worden gebruikt voor het vegen van water, beton, mortel, cement en gipshoudend stof.

Nat veegmateriaal zoals sneeuw, stalmest, koemest en modderig materiaal zoals uitwerpselen mogen evenmin met de veegmachine worden geveegd.

De veegmachine mag niet in explosiegevaarlijk gedeeltes of als transportmiddel worden gebruikt.

2.3 Verantwoordelijkheid van de gebruiker

Een gebruiker is iedere natuurlijke of juridische persoon, die de veegmachine gebruikt of derden deze voor gebruik ter beschikking stelt en tijdens het gebruik voor de veiligheid of derden verantwoordelijk is.

- Houd kinderen die zich in het werkgebied ophouden onder toezicht, om zeker te stellen dat zij er niet mee spelen.

- Minderjarigen mogen niet met het apparaat werken. Uitgezonderd zijn jongeren boven de 16 jaar, die onder toezicht opgeleid worden.

starmix

starmix 697

• Personen waarvan het reactievermogen be-invloed is, bijv. door drugs, alcohol of medicijnen, mogen geen werkzaamheden met het apparaat uitvoeren.
• Mensen die zich als gevolg van hun gezondheidstoestand niet mogen inspannen, mogen geen werkzaamheden met de veegmachine uitvoeren.
• Vervang onleesbaar geworden aanwijzingen op de veegmachine.

2.4 Algemene veiligheidsinstructies

• Maak verpakkingsmateriaal ontoegankelijk voor kinderen. Er bestaat verstikkingsgevaar!
• Draag geen lange haren, stropdas, open of ruime kleding of sieraden, inclusief ringen.
• Let er bij het werken met de veegmachine op, dat er letselgevaar door blijven hangen en naar binnen trekken van kledingstukken en lichaamsdelen kan bestaan.

2.5 Algemene veiligheidsinstructies voor de accu, de laadplug en de lader

GEVAAR

Levensgevaar door elektrische schok!

Onjuiste behandeling van de lader kan levensgevaarlijk zijn door elektrische schokken.

• Gebruik nooit een defecte of beschadigde lader.
• Open of demonteer de lader nooit.
• Controleer de aansluitkabel van de lader regelmatig op beschadigingen. Als de aansluitkabel beschadigd is, trek dan onmiddellijk de stekker uit het stopcontact.

GEVAAR

Levensgevaar door explosie!

Lader en veegmachine kunnen vonken produceren die stof of dampen kunnen doen ontbranden. Er kunnen bijvoorbeeld schakelvonken ontstaan wanneer de aan-/uitschakelaar wordt bediend.

- Gebruik de lader en veegmachine nooit in een explosieve omgeving, d.w.z. een omgeving waar ontvlambare vloeistoff er (dampen), gassen of stof (EX) aanwezig zijn.

WAARSCHUWING

Gevaar voor letsel of ongevallen bij het hanteren van de accu!

Onjuiste behandeling van de accu kan leiden tot diverse gevaarlijke situaties. De volgende punten moeten in acht worden genomen

• Bescherm de accu tegen direct zonlicht, hitte, open vuur en elektrische vonken
• Rook niet in de onmiddellijke nabijheid van de accu.
• Stel de accu nooit bloot aan microgolven of hoge druk.
• Laad de accu niet op bij temperaturen onder 0°C.
  • Gooi de accu nooit in vuur.
• Laad of gebruik nooit een defecte, beschadigde of vervormde accu.
• Open, beschadig of laat de accu nooit vallen.
• Houd de accu buiten het bereik van kinderen.

WAARSCHUWING

Gevaar voor letsel of ongevallen door vloeistofl ekkage uit de accu

Uitlopende accuvloeistof kan huidirritatie, brandwonden en chemische brandwonden veroorzaken.

• Was bij toevallig contact de getroff en plekker op het lichaam met veel water en zeep.
• Wrijf niet in uw ogen spoel deze gedurende ten minste 15 minuten met veel water, als de vloeistof in uw ogen komt. Zoek bovendien medische hulp.
  • Zorg ervoor dat u veilig met de accu omgaat.

WAARSCHUWING

Gevaar voor letsel of ongevallen bij het hanteren van de lader!

Verkeerd gebruik van de lader kan tot verschillende gevaarlijke situaties leiden. De volgende punten moeten in acht worden genomen:

• Steek de voedingskabel alleen in een correct geïnstalleerd stopcontact.
• Trek na gebruik van de lader de voedingsstekker uit het stopcontact.
• Brandgevaar! Niet gebruiken op gemakkelijk brandbare ondergrond (b.v. papier, textiel) of in gemakkelijk brandbare omgevingen.
• Trek in geval van rook of brand in de lader onmiddellijk de voedingsstekker uit het stopcontact.
• Dek de lader niet af, zodat hij ongehinderd kan afkoelen.
• Leg en markeer de verbindingsleidingen zodanig dat ze niet beschadigd kunnen worden en niemand in gevaar kan worden gebracht - voorkom het risico van struikelen!

OPMERKING

Onjuiste behandeling en onjuist gebruik van de accu, de lader en de laadaansluiting kan leiden tot schade aan goederen of apparatuur De volgende punten moeten in acht worden genomen:

• Gebruik de accu alleen met de veegmachine en lader van de fabrikant.
• Gebruik alleen voor het laden van qua afmetingen passende accu's volgens de waarden in hoofdstuk "3. Technische gegevens".
• Sluit de lader alleen aan op de netspanning en netfrequentie die op het typeplaatje staan aangegeven.
• Trek de voedingsstekker niet uit het stopcontact door aan het aansluitsnoer te trekken, maar trek altijd aan de voedingsstekker.
• Laat een beschadigde aansluitkabel door een erkende elektricien repareren.

OPMERKING

• Gebruik en bewaar de lader alleen in gesloten en droge ruimten. Bescherm de lader tegen regen en vocht
• Gebruik de lader en de accu alleen in de temperatuurbereiken die daarvoor zijn aangegeven in overeenstemming met de waarden in het hoofdstuk "3. Technische gegevens".
• Verbind de contacten van de lader nooit met metalen voorwerpen (bijv. spijkers, munten, sieraden) met elkaar (kortsluiten). De lader kan door kortsluiting beschadigd raken.
• Verbind de contacten van de laadplug nooit met metalen voorwerpen (bijv. spijkers, munten, sieraden) met elkaar (kortsluiten). De accu of de elektronica van de veegmachine kan door kortsluiting beschadigd raken
• Gebruik geen metalen transportcontainers voor de accu.
• Bescherm de accu tegen regen en vocht.
• Om een geheelontlading van de accu te voorkomen, moet de blauwe accuaansluitkabel bij opslagperiodes van ca. 2 maanden of langer zonder de accu op te laden worden losgekoppeld. Zie hoofdstuk "10.3 Opslag/conserveren" en"10.2 Accuaansluitkabel loskoppelen" van deze bedieningshandleiding voor informatie over het opbergen en loskoppelen van de accu.
• Bij opslagperioden van ca. 6 maanden of langer moet de accu van tevoren volledig worden opgeladen om de prestaties van de accu te behouden. Zie hoofdstuk "6.3 Accu laden" van deze bedieningshandleiding voor informatie over het laden van de accu.

2.6 Waarschuwingen voor gevaar op het apparaat

De volgende pictogrammen zijn op de veegmachine of het typeplaatje aangebracht:

VOORZICHTIG

Let er bij de werkzaamheden op, dat de in de bedieningshandleiding beschreven veiligheidsaanwijzingen worden gerespecteerd.

Bedieningshandleiding

Lees de bedieningshandleiding voor de toepassing van het apparaat opmerkzaam door.

Gevaar voor naar binnen trekken en beknelling

Bij werkzaamheden tijdens de bediening, het verhelpen van storingen en onderhoud en reiniging bestaat het risico van beknelling en verwonding door draaiende delen. Neem de veiligheidsvoorschriften in de bedieningshandleiding in acht.

Lader en accu

Gebruik voor het opladen van de accu alleen de lader die bij de veegmachine is geleverd en door de fabrikant is goedgekeurd.

2.7 Persoonlijke beschermingsmiddelen

Bij de werkzaamheden is het dragen van persoonlijke beschermingsmiddelen vereist, om de gezondheidsrisico's tot een minimum te beperken. Daarom:

- Voor het begin van alle werkzaamheden de telkens benoemde veiligheidsuitrusting volgens de voorschriften bevestigen en tijdens het werk dragen.

Stevige schoenen

Draag stevige schoenen met gripvaste, glijvaste zool.

Stevige beschermende hand- schoenen

Draag stevige beschermende handschoenen.

Stofmasker

Draag een stofmasker.

Basisgegevens van de starmix-veegmachine 697

Technische gegevens 697
Veegbreedte in millimeter [mm]	970
Veegcapaciteit in vierkante meter per uur [ m^2/h ]	4100
Inhoud van de opvangbak in liter [l]	40
Gewicht in kilogram [kg] 22
Bedrijfstijd bij volle accucapaciteit* ca.	90 min
Max. bedrijfstemperatuur -10 tot 40	°C

NL

Informatie over geluid en trillingen(gemeten volgens EN 60335-2-72)	gemeten volgens EN 60745-2-6
	697
Geluidsdrukniveau L_p (EN 60335-2-72)* 64 dB (A)
Geluidsvermogensniveau L_w (EN 60335-2-72)* 80 dB (A)
Marge voor de vermelde geluidsniveaus (2006/42/EG) 2,5 dB (A)

^a Bepaald bij nominaal maximum toerental en een omgevingstemperatuur van 20 °C/afhankelijk van de bodembedekking.

Trillingsinformatie (gemeten volgens EN 60335-2-72) 697
Handgreep links, a_h	<2,5 m/s ^2
Handgreep links, a_h
Marge (K) (RL 2006/42/EG) 2,0 m/s ^2

Accu 697
Spanning [V] 12
Capaciteit [Ah] 14
Gewicht in kilogram [kg]	3,8
Maximaal temperatuurbereik
Bediening van -10 tot 50	°C
Laden van 0 tot 40	°C
Opslag	van -10 tot 40 °C

Lader	697
Ingangsspanning	230 VAC/50 Hz
Uitgangsspanning [V]	12
Spanning na het laden [V]	13,8
Laadstroom [mA]	3.000
Gewicht in gram [g]	350
Maximaal temperatuurbereik
Bediening	van 0 tot 25 °C
Opslag	van -25 tot 70 °C

4. Opbouw en werking

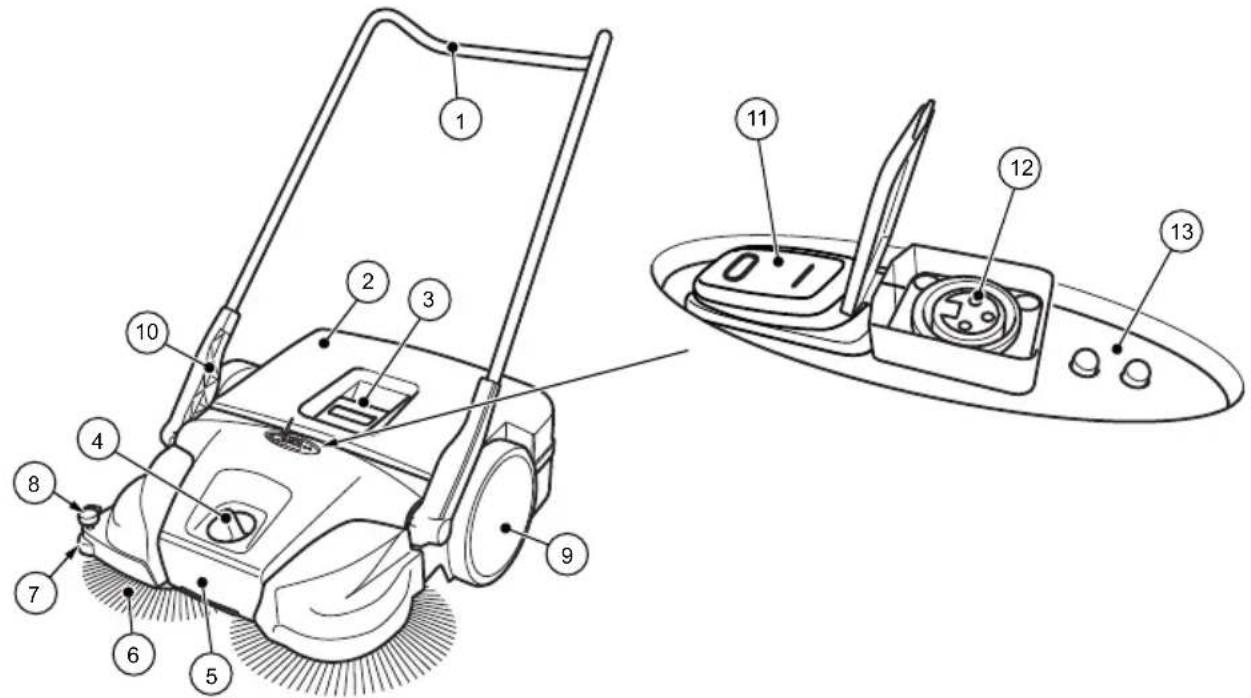

Afb. 1: Componentenoverzicht 1

Pos.nr. Onderdeel

1 Duwbeugel

2 Opvangbak

3 Handgreep opvangbak

4 Schotelbezem-hoogteverstelling

5 Draaggrepen

6 Schotelbezem

7 Zijdelingse geleiderol

8 Retentiehouder

9 Loopwiel

10 Handvat

11 Aan-/uitschakelaar

12 Laadplug

13 Ledlampje

Het apparaat wordt door bediening van de aan-/uitschakelaar (11) in accubedrijf gezet en wordt met de duwbeugel (1) naar voren bewogen. Daarbij transporteren de twee schotelbezems (6) het geveegde materiaal met behulp van de veeglip (16) naar de opvangbak (2).

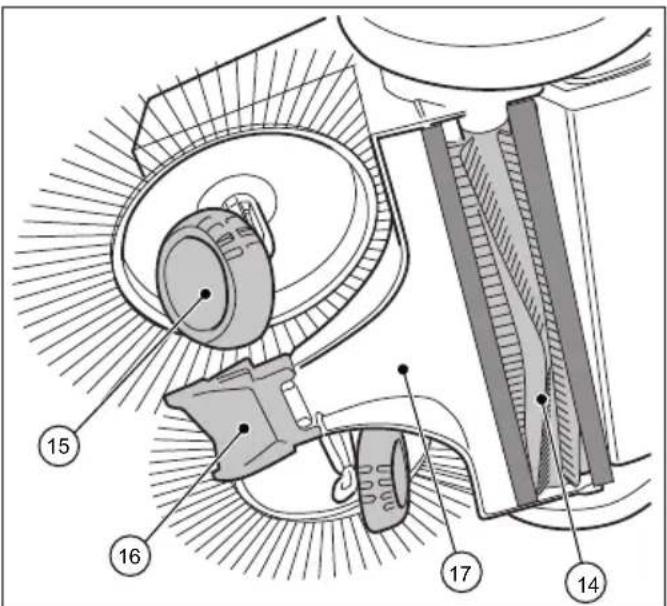

De veegwals (14) transporteert het resterende vuil naar de opvangbak (2). De stroomvoorziening wordt verzorgd door een in het apparaat geïnstalleerde accu (24), die voldoende geladen moet zijn om het apparaat optimaal te laten werken.

» Zie hoofdstuk "6.3 Accu laden" van deze bedieningshandleiding voor informatie over het laden van de accu.

Tijdens het accugebruik wordt de huidige bedrijfstoestand van de veegmachine aangegeven via het leddisplay (13).

» Zie hoofdstuk "7.4 Accuvoeding en leddisplay" van deze bedieningshandleiding voor informatie over het werken met de accu en het ledlampje.

Bovendien kan het apparaat gedurende een overgangsperiode zonder elektrische bediening worden gebruikt, zelfs als het laadniveau van de accu laag is.

» Zie hoofdstuk "7.6 Handmatige bediening" van deze bedieningshandleiding voor informatie over het werken in de handmatige modus.

Afb. 2: Componentenoverzicht 2

Pos.nr. Onderdeel

14 Veegwals voor fijn vuil

15 Schuin wiel

16 Veeglip

17 Veegplaat

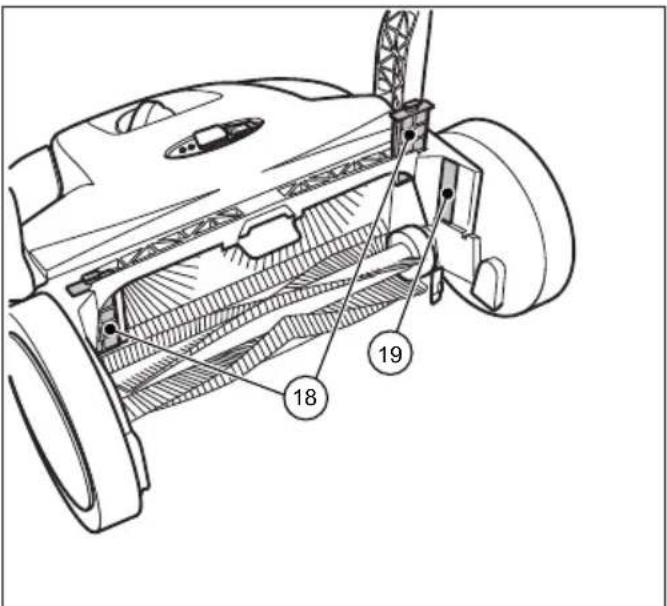

Afb. 3: Componentenoverzicht 3

Pos.nr. Onderdeel

18 Stofffilter

19 Typeplaatje

23 20 21 22

Afb. 4: Componentenoverzicht 4

Pos.nr. Onderdeel
20 Koppelingshuis
21 Worm
22 Schuine vertanding
23 Tandwielbeschermkap

Afb. 5: Componentenoverzicht 5

Pos.nr. Onderdeel

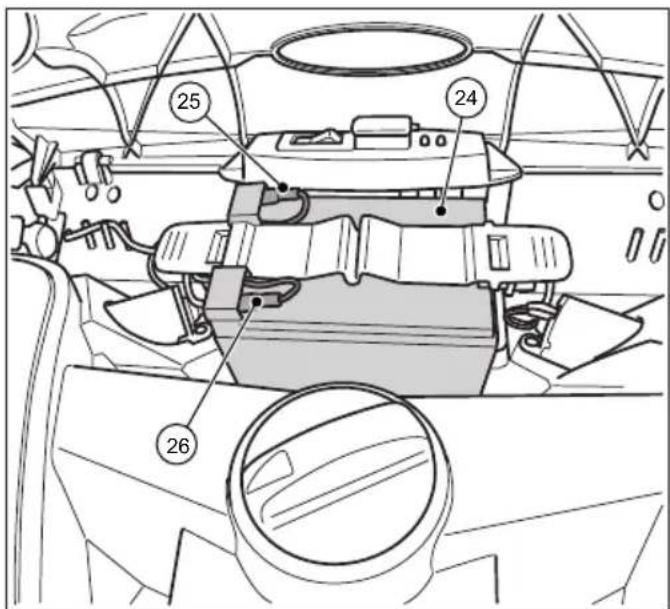

24 Accu
25 Accu-aansluitkabel (rood +)
26 Accu-aansluitkabel (blauw -)

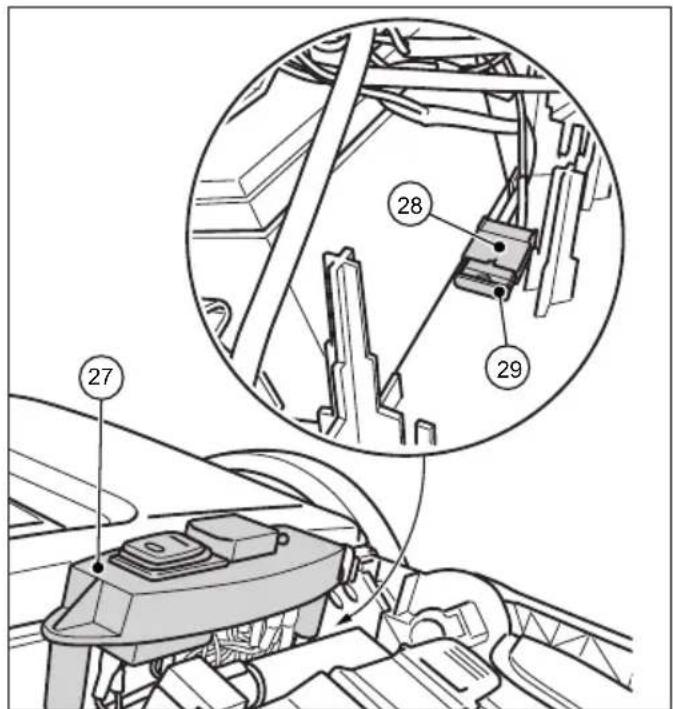

Afb. 6: Componentenoverzicht 6

Pos.nr. Onderdeel

27 Schakelplaat
28 Zekeringhouder
29 Zekering F1

» De foto toont de onderdelen met de kap open of verwijderd.

5. Transport/Transporteren

5.1 Afl evering

OPMERKING

Zichtbare schades aan de omverpakking alstublieft onmiddellijk bij afl evering doo de bestuurder van de koeriersdienst laten bevestigen. Wordt een transportschade pas bij het uitpakken opgemerkt, dan moet de koeriersdienst binnen 24 uur na afl evering schriftelijk worden geïnformeerd, om hem voor de schades aansprakelijk te stellen.

5.2 Leveringsomvang

• Apparaat
• Duwbeugel
• Twee beugelhouders (voorgemonteerd)
  • Lader met voedingsstekker
  • Bedieningshandleiding

5.3 Omgang met verpakkingsmaterialen

• Verpakkingsmateriaal altijd milieuvriendelijk als afval verwijderen.
• Let op de lokale en regionaal geldende wettelijke voorschriften.

5.4 Opslag van de veegmachine

OPMERKING

Onjuiste opslag, b.v. opslag van het apparaat in een vochtige omgeving, een aangesloten accu-aansluitkabel of een onvoldoende opgeladen accu kunnen tot beschadiging van de veegmachine leiden. Zie hoofdstuk "10. Buitenbedrijfstelling opslag/conserveren" van deze handleiding voor informatie over opslag en conserveren van het apparaat.

» De duwbeugel kan van het apparaat voor plaatsbesparende opslag worden verwijderd. Zie hoofdstuk "10.1 Duwbeugel demonteren" van deze bedieningshandleiding voor informatie over het demonteren van de duwbeugel.

5.5 Dragen van het apparaat

VOORZICHTIG

Letselgevaar door omkiepen van de duwbeugel!

Door omkiepen van de telescopische duwbeugel kunnen er lichte verwondingen zoals bijv. beknellen van de vingers of bloeduitstortingen bij de gebruiker of andere personen ontstaan

- Houd het apparaat bij het dragen zo, dat de duwbeugel niet kan omkiepen.

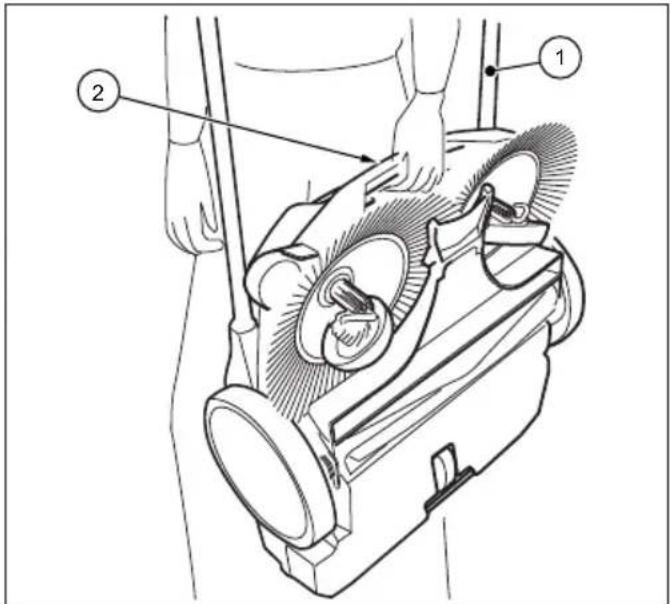

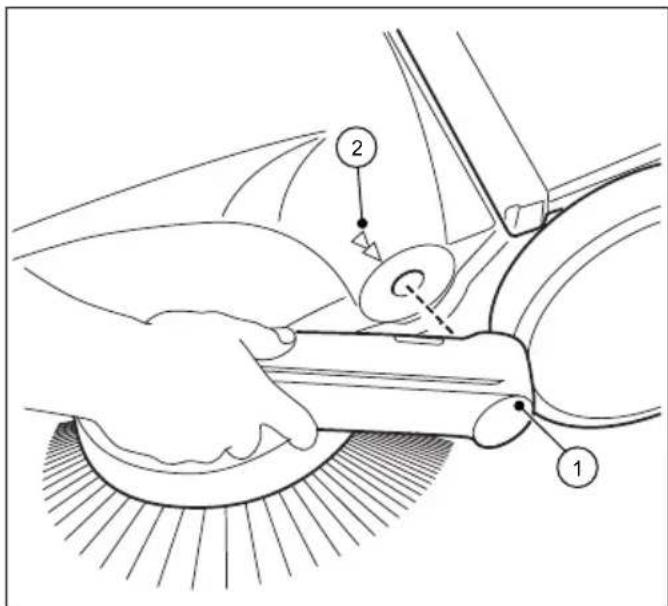

Afb. 7: Dragen van het apparaat

1. Draai de duwbeugel (1) vlak naar voren.
2. Grijp het apparaat aan de draaggreep (2).
3. Draag het apparaat zo, dat de schotelbezems van het lichaam af wijzen.

5.6 Apparaat in een voertuig transporteren

VOORZICHTIG

Letselgevaar door ondeskundig transport van de veegmachine!

Een rondslingerend, glijdend of omkiepend apparaat kan tot persoonlijk letsel van de bestuurder of van andere personen leiden.

- Vergrendel het apparaat met een spanband tegen verschuiven en rondslingeren.

1. Plaats het apparaat op een geschikte plek in het voertuig.
2. Zet het apparaat met een spanband vast.
   » Voor ruimtebesparend transport in voertuigen kan de duwbeugel uit het apparaat worden verwijderd. Zie hoofdstuk "10.1 Duwbeugel

demonteren" van deze bedieningshandleiding voor informatie over het demonteren van de duwbeugel.

OPMERKING

• Ondeskundig transport kan tot schades aan de veegmachine leiden.
• Om de accu te beschermen mag u de veegmachine niet in een verwarmd voertuig laten liggen.
• Zorg ervoor dat het apparaat niet per ongeluk wordt ingeschakeld, ook niet tijdens het transport. Koppel hiervoor indien nodig de blauwe accu-aansluitkabel los van de accu. Zie hoofdstuk "10.2 Accu-aansluitkabel loskoppelen" van deze bedieningshandleiding voor informatie over het loskoppelen van de accu.

6. Inbedrijfstelling

6.1 Duwbeugel monteren

VOORZICHTIG

Letselgevaar door omkiepen van de duwbeugel!

Door omkiepen van de telescopische duwbeugel kunnen er lichte verwondingen zoals bijv. beknellen van de vingers of bloeduitstortingen bij de gebruiker of andere personen ontstaan

- Houd het apparaat bij het dragen zo, dat de duwbeugel niet kan omkiepen.

Bij levering zijn twee handgrepen (10) en de duwstang (1) als afzonderlijke onderdelen aanwezig.

1. Druk de borgveer (B) aan de zijkant van de duwstang (1) naar binnen.
2. Duw het handgreepbeslag (10) op de duwstang totdat het vastklikt.
   » Zorg ervoor dat het gat aan de zijkant van het handgreepbeslag is uitgelijnd met de borgveer in de duwstang.
3. Ga op dezelfde manier te werk met de tweede kant van de duwstang

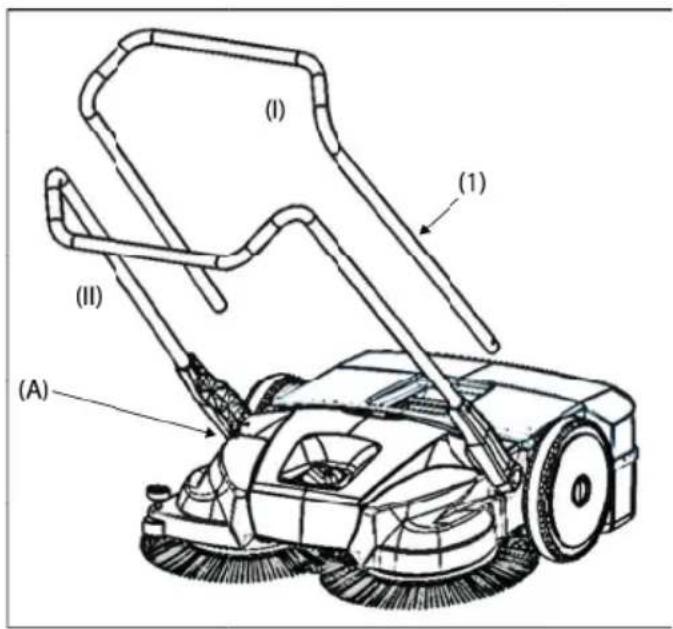

De duwstang (1) kan in twee fasen (I) en (II) op de hoogte van de gebruiker worden ingesteld.

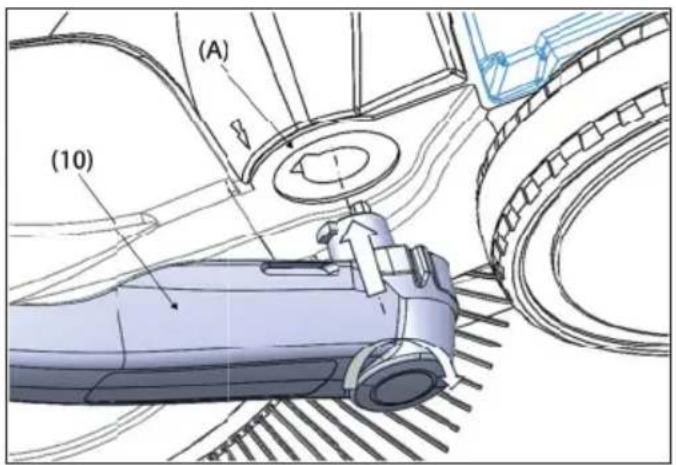

Afb. 8: Montage van de handgrepen

1. Plaats jezelf tussen de duwstang (1) voor het apparaat.
2. Plaats een van de twee greepgarnituren met de grendelnok op het greepgarnituur (10) in de daarvoor bestemde groef op het frame (A) zodat het op zijn plaats kan vastklikken

1. Zet de handgreepfi tting (10) aan de andere kant ook in deze positie.
2. Nu kunnen de handgreepfi ttingen met een beetje druk in de houders in het apparaat (A)

worden geklikt en kan de duwbeugel (1) in de gewenste positie worden gebracht om het apparaat te duwen.

(A) (10)

6.2 Accu-aansluitkabelaansluiten

Gevaar voor letsel door onbedoeld starten van de veegmachine!

Bij het aansluiten het aansluitkabel van de accu veegmachine bestaat het gevaar van naar binnen trekken door onbedoeld inschakelen.

- Voordat u de accu aansluit, moet u ervoor zorgen dat de aan-/uitschakelaar van het apparaat in de stand "0" staat.

Inbedrijfstelling

starmix 697

starmix

» Om zelfontlading van de accu te voorkomen, wordt de blauwe accu-aansluitkabel bij levering en tijdens opslagperiodes langer dan ca. 2 maanden losgekoppeld van de aansluitlip van de accu.

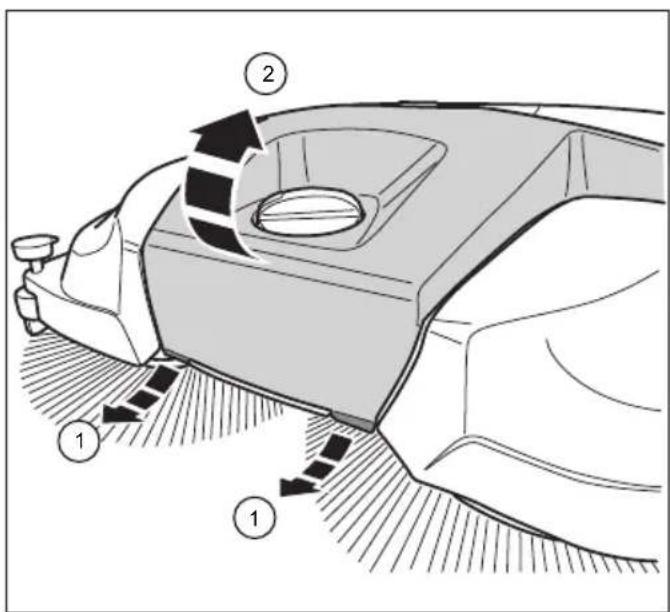

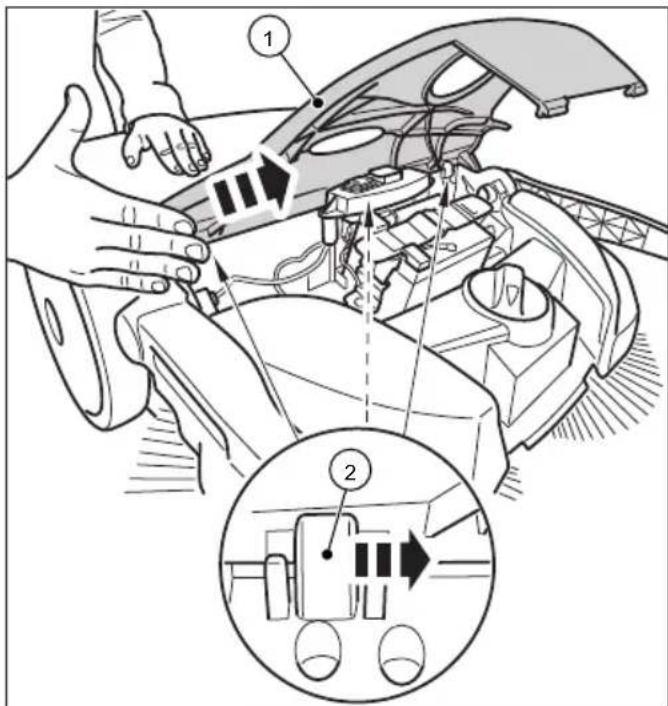

1. Trek de lipjes (1) aan de voorste onderrand van de kap (2) iets naar voren.
2. Draai de kap (2) naar boven.

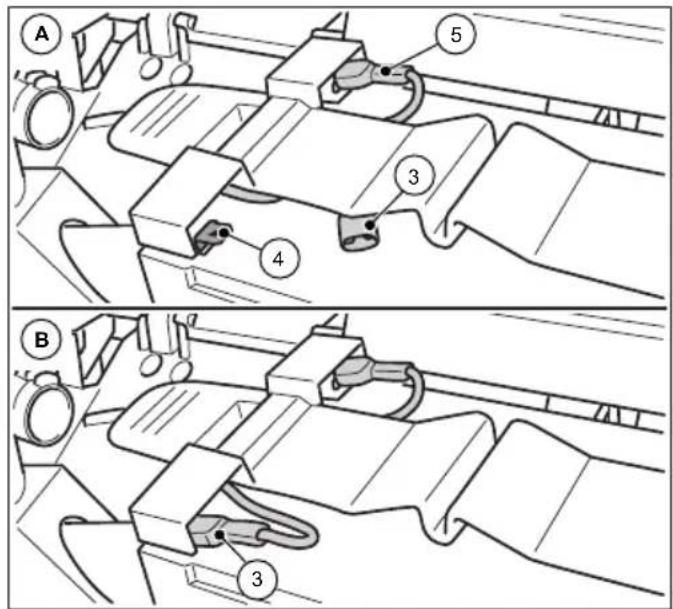

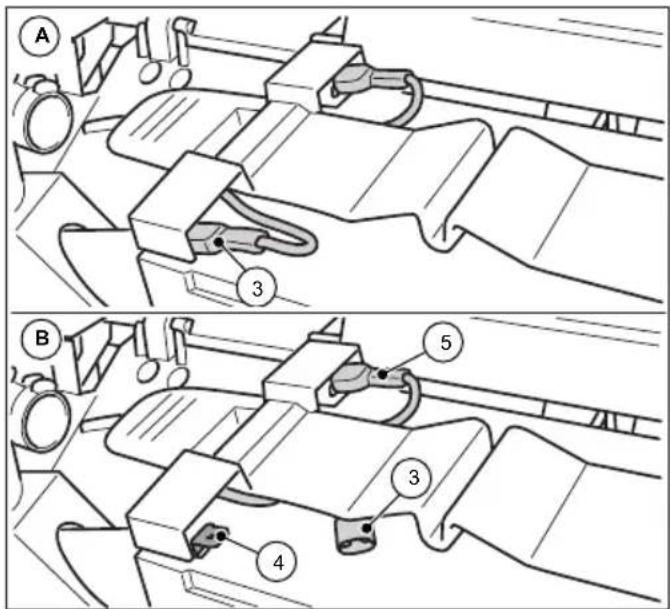

Afb. 10: Accu-aansluitkabel aansluiten

1. Schuif de blauwe accu-aansluitkabel (3) volledig op de aansluitlip (4) van de accu.
   » (A): De aansluitkabel van de accu is niet aangesloten.
   » (B): Accu-aansluitkabel aangesloten.
   » De rode accu-aansluitkabel (5) is bij levering aangesloten.

OPMERKING

Zorg er bovendien voor dat de rode accu-aansluitkabel (5) volledig en correct is aangesloten. Een verkeerd aangesloten aansluitkabel naar de accu kan leiden tot schade aan het apparaat en het verlies van aanspraak op garantie.

1. Sluit de kap (2) en vergrendel deze met de lipjes (1).

6.3 Acculaden

Afb. 11: Aansluiten van de lader

» Het wordt aanbevolen de accu volledig op te laden voordat u deze voor het eerst gebruikt.
» De lader (3) heeft een volledig elektronische spannings- en stroombegrenzing. Daardoor wordt een aangesloten accu altijd optimaal geladen gehouden. Dit voorkomt dat de accu overladen wordt.
» Om de accu op te laden moeten de aansluitkabels van de accu correct zijn aangesloten. Zie hoofdstuk "6.2 Accu-aansluitkabel aansluiten" van deze bedieningshandleiding voor informatie over het aansluiten van de accu.

OPMERKING

• De veegmachine mag tijdens het laden niet ingeschakeld zijn. Er kan schade aan elektrische onderdelen van de veegmachine ontstaan.

• Controleer vóór het laden de stekker van de lader en de aansluitbus van de veegmachine op vreemde voorwerpen zoals elektrisch geleidende voorwerpen. Schade aan het apparaat door kortsluiting en kabelbrand.

• Open de beschermkap (1) van het laadcontact op de veegmachine.

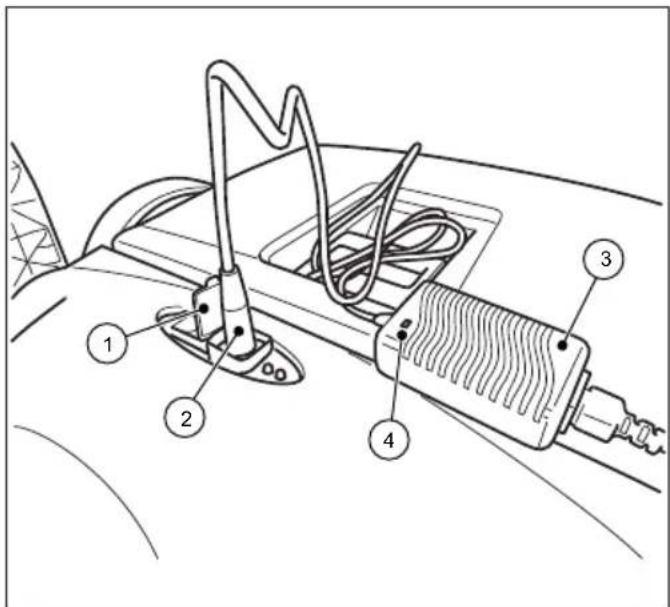

Afb. 12: Aansluiten van de lader

1. Steek de stekker (2) van de lader (3) in de laadaansluiting van de veegmachine.
2. Sluit de voedingskabel van de lader (3) aan op een 230 V-voedingsaansluiting.
   » Tijdens het opladen brandt het leddisplay (4) op de lader "oranje". Als de accu volledig is opgeladen, verandert het leddisplay (4) op de lader in "groen".
   » De laadtijd hangt voornamelijk af van de SOC-waarde (laadtoestand) die de accu heeft voordat het opladen begint. Als de accu gedurende lange tijd niet wordt opgeladen daalt het laadniveau, waardoor de laadtijd toeneemt. Een volledige lading kan tot ongeveer 7 uur duren. Let op de informatie op de verpakking of op de sticker die vóór de levering op de veegmachine is aangebracht.

OPMERKING

Om een optimale levensduur te bereiken en het verouderingsproces tot een minimum te beperken, moet de accu ten minste om de 2 maanden gedurende ca. 10 uur worden opgeladen. Een volledig opgeladen accu vermindert het risico van geheelontlading en onherstelbare schade aan de accucellen. De accu kan ook na korte bedrijfstijden van ca. 15 min. weer worden opgeladen

7. Bediening

WAARSCHUWING

Snijgevaar door glasscherven, metaal of anderen, scherpe materialen!

Bij het leegmaken van de opvangbak kunnen snijverwondingen door glasscherven, metaal of anderen, scherpe materialen ontstaan!

- Draag de voorgeschreven persoonlijke veiligheidsuitrusting!

VOORZICHTIG

Gezondheidsrisico door bij het vegen ontstane stoff en

Het inademen van stofdeeltjes kan de gezondheid in gevaar brengen.

- Draag de voorgeschreven persoonlijke veiligheidsuitrusting!

7.1 Voor aanvang van de werkzaamheden

• Controleer het apparaat voor aanvang van de werkzaamheden op zijn werking.
• Controleer de duwbeugel op stevige bevestiging in de beugelhouders.
• Controleer de opvangbak op stevige bevestiging en goede staat.
• Controleer de schotelbezems en de veegwals op takken, opgewikkelde draden en koorden, langvezelig materiaal, enz. en verwijder deze indien nodig.
• Controleer de schotelbezems en de veegwals voor fi jn vuil op vastgeklemde onderdelen en verontreinigingen.
• Controleer de handgrepen op verontreinigingen en reinig deze zo nodig.
• Controleer of de aan-/uitschakelaar gemakkelijk in de stand "0" kan worden gezet.
• Controleer de aansluiting van de lader op de veegmachine op vreemde voorwerpen.

OPMERKING

Er mogen zich geen elektrisch geleidende voorwerpen op of in de laadaansluiting bevinden. Schade aan het apparaat door kortsluiting en kabelbrand. Houd de beschermkap van de laadaansluiting altijd gesloten

7.2 Hoogteverstelling van de schotelbezems

De draaigreep voor de hoogteverstelling van de schotelbezems bevindt zich in het midden van het voorste deel. Met de hoogteverstelling worden de schotelbezems op de te vegen ondergrond ingesteld. De standen berusten op ervaringswaarden en moeten daarom als referentiewaarden worden beschouwd. Als gevolg daarvan moeten de standen afhankelijk van ondergrond zo nodig tijdens het vegen worden aangepast.

• Stand 1-2: voor alle vlakke, harde ondergronden (bijv. asfalt, beton, platen...)
• Stand 3-4: voor vochtig blad, zand, oneff en ondergronden (bijv. grindbetonplaten)
• Stand 5-7: voor sterke verontreinigingen en grotere oneff enheden

NL

OPMERKING

Druk de schotelbezems niet te hard op de vloer. Overmatige contactdruk leidt tot meer slijtage en een kortere levensduur van de accu. Een te hoge contactdruk verhoogt ook de schuifweerstand en kan een nadelig eff ec hebben op het reinigingsresultaat.

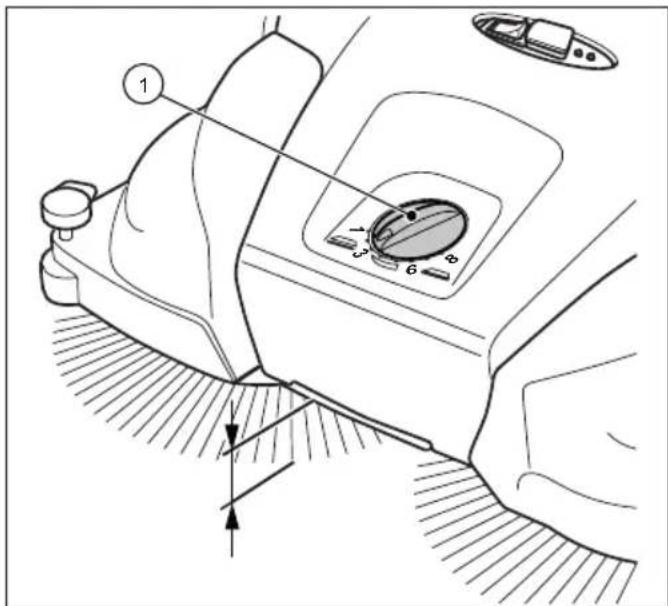

Afb. 13: Hoogteverstelling van de schotelbezems

• Stel het benodigde niveau in:
- Draai daarvoor de draaigreep (1) naar links, om het niveau te verlagen.
- Draai daarvoor de draaigreep (1) naar rechts, om het niveau te verhogen.
» Het apparaat met de draaggreep licht optillen. Zo maakt u de procedure van de hoogteverstelling eenvoudiger.

7.3 Retentiehouder afstellen

Met de retentiehouder wordt de rechter schotelbezem op de te vegen randgebieden, bijv. langs muren of stoepranden, ingesteld.

OPMERKING

Bij onjuiste instelling van de retentiehouder aan lage kanten kan er bovenmatige slijtage ontstaan. De retentiehouder mag de ondergrond niet raken.

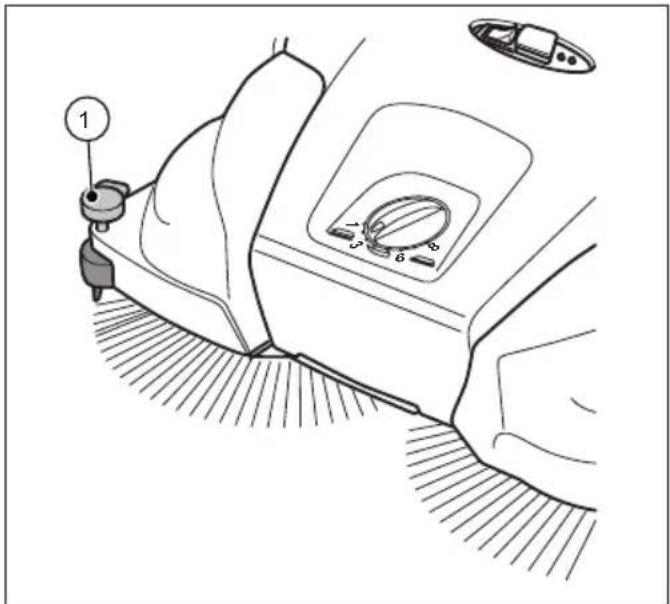

Afb. 14: Afstelling van de retentiehouder

Uitvegen van randen en hoeken

- Duw de handgreep (1) van de retentiehouder omlaag.

Werking op vlakke ondergrond

- Trek de handgreep (1) van de retentiehouder naar boven.

7.4 Accuvoeding en leddisplay

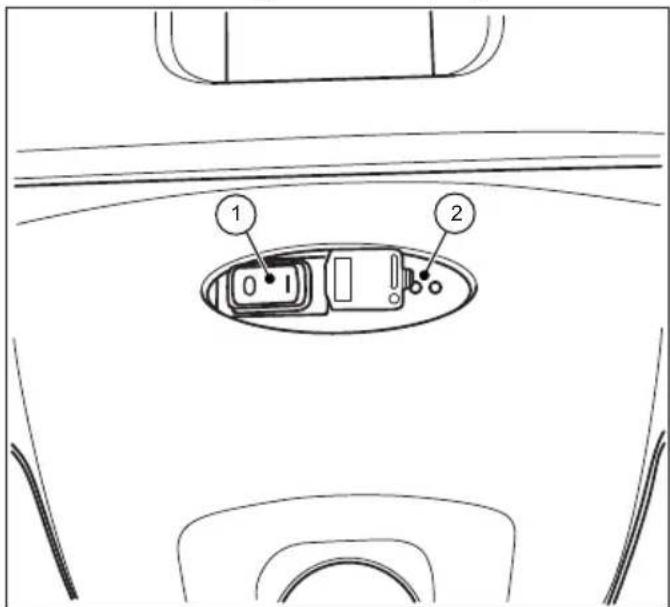

Afb. 15: Bediening en aanduiding

Het leddisplay (2) geeft informatie over de huidige bedrijfsstatus van de veegmachine in accumodus.

- Plaats de veegmachine op het te vegen oppervlak.

VOORZICHTIG

Bedien de aan-/uitschakelaar niet met de voet.

Als de veegmachine kantelt wanneer de schotelbezems in werking treden, kan er letsel optreden door vallen of struikelen.

- Schakel de veegmachine alleen met de hand in of uit.

- Schakel de veegmachine in door de aan-/uitschakelaar (1) in stand "I" te zetten.

De schotelbezems en de en de veegwals beginnen te draaien. Als de accu voldoende is opgeladen, brandt de groene led van het leddisplay (2) tijdens het gebruik van de accu.

Bediening

starmix 697

starmix

• Geleid het apparaat met beide handen aan de duwbeugel.
• Duw het apparaat met normale loopsnelheid vooruit.
• Schakel de veegmachine uit door de aan-/uitschakelaar (1) in stand "0" te zetten.
• Leeg de opvangbak indien nodig, zie paragraaf "Opvangbak leegmaken" in hoofdstuk 7.7 van deze bedieningshandleiding.
  » Voor een perfect veegresultaat moet de opvangbak regelmatig worden geleegd.

OPMERKING

• Als de schotelbezems langzamer gaan draaien of als de rode led van het leddisplay (2) tijdens het gebruik oplicht, duidt dit op een laag oplaadniveau van de accu. Schakel het apparaat uit en laad de accu op.

• Als het oplaadniveau van de accu te laag is, wordt het apparaat door de ingebouwde elektronica uitgeschakeld. De rode led van het leddisplay (2) knippert. Schakel het apparaat uit en laad de accu op. Bij geheelontlading vervalt de garantie!

• Reinig de veegmachine en het stoffi Iter aan het einde van het werk, zie paragraaf "Apparaat schoonmaken" in hoofdstuk 9.5 in deze bedieningshandleiding.

• Laad de accu indien nodig volledig op, zie paragraaf "Accu laden" in hoofdstuk 6.3 in deze bedieningshandleiding.

7.5 Overbelastingsbeveiliging

Om schade te voorkomen, zijn de motoren uitgerust met een overbelastingsbeveiliging. Als de elektronica van de veegmachine al na korte tijd uitschakelt, is dat te wijten aan een te hoge belasting van de motoren. Vervolgens moet worden gecontroleerd of de veegwals en de schotelbezems vrij kunnen bewegen en moeten blokkeringen zoals vastzittende steentjes, opgewikkelde draden en dergelijke worden verwijderd.

Afb. 16: Bediening en aanduiding

- Nadat de overbelastingsbeveiliging in werking is getreden, schakelt u de elektronica van de veegmachine uit door de aan-/uitschakelaar (1) in stand "0" te zetten.

VOORZICHTIG

Gevaar voor letsel door onbedoeld starten van de veegmachine!

Bij werkzaamheden aan de veegmachine bestaat het gevaar van naar binnen trekken door onbedoeld inschakelen van het apparaat.

- Zorg ervoor dat het apparaat niet per ongeluk wordt ingeschakeld terwijl de blokkade wordt opgeheven! Koppel hiervoor indien nodig de blauwe accu-aansluitkabel los van de accu. Zie paragraaf "Accu-aansluitkabel loskoppelen" in hoofdstuk 10.2 van deze bedieningshandleiding.

1. Lokaliseer en verhelp de blokkering, zie paragraaf "Blokkering verwijderen" in hoofdstuk 9.3 in deze bedieningshandleiding.

2. Sluit indien nodig de blauwe accukabel weer aan. Zie paragraaf "Accu-aansluitkabel aansluiten" in hoofdstuk 6.2 van deze bedieningshandleiding.

starmix

starmix 697

Bediening

1. Schakel de veegmachine in door de aan-/uitschakelaar in stand "I" te zetten.
2. Controleer of het toestel weer als gebruikelijk werkt.

De veegmachine kan tijdelijk zonder elektrische ondersteuning worden gebruikt wanneer het laadniveau van de accu laag is. Het veegmechanisme wordt daarbij aangedreven door het apparaat te duwen.

• Geleid het apparaat met beide handen aan de duwbeugel.
• Duw het apparaat met normale loopsnelheid vooruit.
• Leeg de opvangbak indien nodig, zie paragraaf "Opvangbak leegmaken" in hoofdstuk 7.7 van deze bedieningshandleiding.
• Laad de accu weer volledig op, zie paragraaf "Accu laden" in hoofdstuk 6.3 van deze bedieningshandleiding.
  » Gebruik handbediening alleen als overgangsmaatregel. Bij accugebruik kan met minder inspanning een beter veegresultaat worden bereikt.

7.7 Opvangbakleegmaken

WAARSCHUWING

Snijgevaar door glasscherven, metaal of anderen, scherpe materialen!

Bij het leegmaken van de opvangbak kunnen snijverwondingen door glasscherven, metaal of anderen, scherpe materialen ontstaan!

- Draag de voorgeschreven persoonlijke veiligheidsuitrusting!

VOORZICHTIG

Gezondheidsgevaar door opgeveegd stof!

Bij het ledigen van de opvangbak kan de gezondheid in gevaar worden gebracht door het opgeveegde stof.

- Draag de voorgeschreven persoonlijke veiligheidsuitrusting!

Afb. 17: Opvangbak leegmaken

• Maak de opvangbak na ieder gebruik leeg.
• Maak de opvangbak regelmatig leeg, om een goed veegresultaat te krijgen.
• Zet de duwbeugel (1) in de vooroverhellende stand.
• Trek de opvangbak (3) aan de handgreep van de opvangbak (2) naar boven weg.
• Maak de opvangbak (3) helemaal leeg.
  » Zorg ervoor dat ook de randen van de behuizing schoon zijn.
• Plaats de lege opvangbak (3) op het apparaat.
• Druk de handgreep van de opvangbak (2) terug in de uitgangspositie. Druk hiervoor tegelijkertijd met kracht in de richting van de veegmachine zodat de haak van de containerhandgreep gemakkelijk in het vergrendelpunt op de veegmachine kan haken.
  » Daarbij moet de vergrendeling van de opvangbak (3) hoorbaar vastklikken.
• Zet de duwbeugel (1) terug in de bedieningspositie.

8. Storingsoplossing

WAARSCHUWING

Snijgevaar door glasscherven, metaal of anderen, scherpe materialen!

Bij het leegmaken van de opvangbak kunnen snijverwondingen door glasscherven, metaal of anderen, scherpe materialen ontstaan!

- Draag de voorgeschreven persoonlijke veiligheidsuitrusting!

VOORZICHTIG

Gezondheidsrisico door bij het vegen ontstane stoff en

Het inademen van stofdeeltjes kan de gezondheid in gevaar brengen.

- Draag de voorgeschreven persoonlijke veiligheidsuitrusting!

VOORZICHTIG

Letselgevaar door omkiepen van de duwbeugel!

Door omkiepen van de telescopische duwbeugel kunnen er lichte verwondingen zoals bijv. beknellen van de vingers of bloeduitstortingen bij de gebruiker of andere personen ontstaan

- Houd het apparaat bij het dragen zo, dat de duwbeugel niet kan omkiepen.

VOORZICHTIG

Gevaar voor letsel door onbedoeld starten van de veegmachine!

Bij werkzaamheden aan de veegmachine bestaat het gevaar van naar binnen trekken door onbedoeld inschakelen van het apparaat.

- Zorg ervoor dat het apparaat tijdens de storingensoplossing niet per ongeluk wordt ingeschakeld! Koppel hiervoor indien nodig de blauwe accu-aansluitkabel los van de accu. Zie paragraaf "Accu-aansluitkabel loskoppelen" in hoofdstuk 10.2 van deze bedieningshandleiding.

Ondanks toepassing de voorgeschreven onderhoudswerkzaamheden en controle van het apparaat voor gebruik kunnen er storingen optreden. Mogelijke storingen worden in de volgende tabellen deel 1 en deel 2 opgesomd, met vermelding van oorzaak en oplossing.

8.1 Storingstabel deel 1

Storing Oorzaak Oplossing
Apparaat loopt zwaar of onregelmatig	Apparaat verontreinigd	Veegmachine reinigen, zie hoofdstuk 9.5, paragraaf “Apparaat schoonmaken”
	Bezem geblokkeerd	Blokkering verwijderen, zie hoofdstuk 9.3, paragraaf “Blokkering verwijderen”
	Bezemaandrijving verontreinigd	Bezemaandrijving reinigen, zie hoofdstuk 9.5, paragraaf “Apparaat schoonmaken”
	Hoogte-instelling te laag ingesteld	Hoogte-instelling instellen, zie hoofdstuk 7.2, paragraaf “Hoogteverstelling van de schotelbezems”
	Te hoge contactdruk van de schotelbezems
	Laadniveau van de accu te laag. Ledlampje op de veegmachine brandt "rood"	Accu laden, zie hoofdstuk 6.3, paragraaf “Accu laden”
	Schotelbezems draaien niet	Contact opnemen met de serviceafdeling
	De veegwals draait niet
Apparaat schakelt uit	Te hoge contactdruk van de schotelbezems	Hoogte-instelling instellen, zie hoofdstuk 7.2, paragraaf “Hoogteverstelling van de schotelbezems”
	Bezem geblokkeerd	Veegmachine reinigen, zie hoofdstuk 9.5, paragraaf “Apparaat schoonmaken”
	Overbelastingsbeveiliging actief	Blokkering verwijderen, zie hoofdstuk 7.5, paragraaf “Overbelastingsbeveiliging”
	Laadniveau van de accu te laag. Ledlampje op de veegmachine knippert "rood". Apparaat uitgeschakeld door elektronica	Accu laden, zie hoofdstuk 6.3, paragraaf “Accu laden”
	Zekering F1 defect	Zekering F1 controleren de en vervangen, zie paragraaf 8.4 in hoofdstuk “Zekering F1 verwijderen en controleren”
Apparaat kan niet meer worden ingeschakeld	Zekering F1 defect	Zekering F1 controleren de en vervangen, zie paragraaf 8.4 in hoofdstuk “Zekering F1 verwijderen en controleren”
	Accu-aansluitkabel losgekoppeld	Accukabel aansluiten, zie paragraaf 6.2 in hoofdstuk “Accu-aansluitkabel aansluiten”
	Accu geheel ontladen Contact opnemen met de serviceafdeling
Borstels zijn verbogen Verkeerde opslag		Borstelharen uitlijnen, zie hoofdstuk 9.4 in hoofdstuk “Borstels uitlijnen”

8.2 Storingstabel deel 2

Storing Oorzaak Oplossing
Veegresultaat onvoldoende	Veeglip ontbreekt, zit los of sterk versleten	Veeglip vervangen
	Te hoge contactdruk van de schotelbezems	Hoogte-instelling instellen, zie hoofdstuk 7.2, paragraaf “Hoogteverstelling van de schotelbezems”
	Slijtage van de schotelbezems sterk gevorderd	Schotelbezems vervangen
	Opvangbak is vol	Opvangbak legen, zie hoofdstuk 7.7, hoofdstuk “Opvangbak leegmaken”
	Ondoelmatig gebruik van de veegmachine op basis van de informatie in het hoofdstuk 2.2 in paragraaf “Ondoelmatig gebruik”	Gebruik een geschikt reinigingsmiddel of reinigingsapparaat

NL

8.3 Procedure probleemoplossing

VOORZICHTIG

Gevaar voor letsel door onbedoeld starten van de veegmachine!

Na het oplossen van storingen aan de veegmachine bestaat het gevaar van naar binnen trekken door het onbedoeld starten van het apparaat.

- Voordat u de accu aansluit, moet u ervoor zorgen dat de aan-/uitschakelaar van het apparaat in de stand "0" staat.

1. Zet de aan-/uitschakelaar op het apparaat in de "0" positie.
2. Koppel indien nodig de blauwe accu-aansluitkabel los van de accu.
3. Verhelp de storing aan de hand van de storingstabel.
4. Sluit indien nodig de blauwe accu-aansluitkabel weer aan op de accu.
5. Schakel de veegmachine in door de aan-/uitschakelaar in stand "I" te zetten. Controleer of het toestel weer als gebruikelijk werkt.

8.4 Zekering F1 verwijderen en controleren

Ter bescherming van de elektrische onderdelen is de veegmachine uitgerust met een zekering van 15 ampère. Ga als volgt te werk om zekering F1 te controleren en te vervangen:

VOORZICHTIG

Gevaar voor letsel of ongevallen door verkeerde zekeringwaarde!

Als de verkeerde zekering wordt gebruikt, kunnen de elektrische componenten worden overbelast wanneer het apparaat is uitgeschakeld, tijdens het laden of wanneer het apparaat in bedrijf is, wat kan leiden tot rook en brand.

- Vervang de zekering alleen door een nieuwe door de fabrikant goedgekeurde zekering van 15 ampère.

VOORZICHTIG

Gevaar voor letsel door onbedoeld starten van de veegmachine!

Bij werkzaamheden aan de veegmachine bestaat het gevaar van naar binnen trekken door onbedoeld inschakelen van het apparaat.

- Zorg ervoor dat het apparaat tijdens het verwijderen en controleren van de zekering niet per ongeluk wordt ingeschakeld! Koppel hiervoor de blauwe accu-aansluitkabel los van de accu.

OPMERKING

Het gebruik van een zekering met een hogere of lagere waarde kan aanzienlijke schade aan het apparaat veroorzaken.

Vervang een doorgebrande zekering alleen door een door de fabrikant goedgekeurde zekering van 15 ampère om schade te voorkomen. Vervang de zekering alleen als de oorzaak van de storing is verholpen

1. Zet de aan-/uitschakelaar op het apparaat in de "0" positie.

2. Zet de duwbeugel in de vooroverhellende stand, zie paragraaf "Opvangbak leegmaken" in hoofdstuk 7.7 van deze gebruikershandleiding.

3. Maak de blauwe accukabel los van de accu, zie paragraaf "Accu-aansluitkabel loskoppelen" in hoofdstuk 10.2 van deze bedieningshandleiding.
4. Maak de kap (1) voorzichtig los van de scharnieren (2) door met de palm van uw hand lichtjes in de richting van de pijl tegen de rand van de kap te tikken.

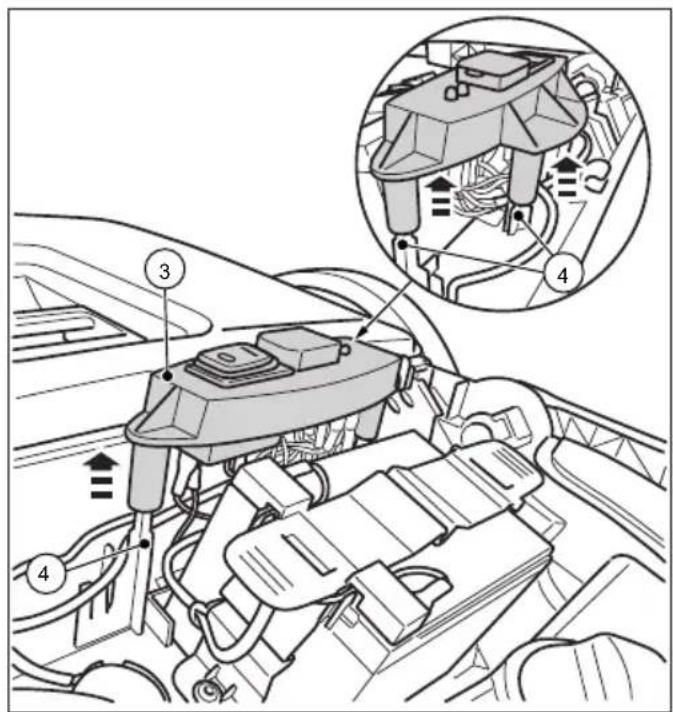

Afb. 19: Schakelplaat uitbouwen

1. Trek de schakelplaat (3) voorzichtig omhoog van de geleidepennen (4).
2. Leg de schakelplaat (3) met de aangesloten kabels opzij.

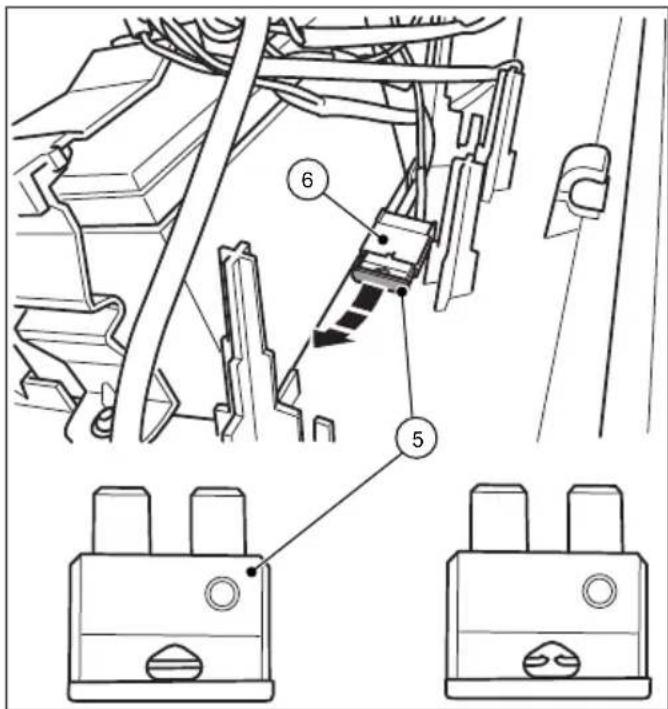

Afb. 20: Zekering F1

1. Trek zekering F1 (5) uit de zekeringhouder (6).
2. Controleer en vervang zonodig de zekering.

» De foto rechts toont een doorgebrande zekering.
» Gebruik alleen een zekering van precies 15 ampère.
» De montage wordt in omgekeerde volgorde uitgevoerd.

Let daarbij op het volgende:

1. Plaats de kap van bovenaf en druk hem dan voorzichtig in de scharnieren.
2. Schuif de blauwe accu-aansluitkabel volledig op de aansluitlip van de accu.
3. Schakel de veegmachine in door de aan-/uitschakelaar in stand "I" te zetten.
4. Controleer of het toestel weer als gebruikelijk werkt.

OPMERKING

Neem contact op met de serviceafdeling als de zekering onmiddellijk na het inschakelen van de veegmachine weer doorbrandt.

9. Onderhoud en reiniging

WAARSCHUWING

Snijgevaar door glasscherven, metaal of anderen, scherpe materialen!

Bij het leegmaken van de opvangbak kunnen snijverwondingen door glasscherven, metaal of anderen, scherpe materialen ontstaan!

- Draag de voorgeschreven persoonlijke veiligheidsuitrusting!

VOORZICHTIG

Gezondheidsrisico door bij het vegen ontstane stoff en

Het inademen van stofdeeltjes kan de gezondheid in gevaar brengen.

- Draag de voorgeschreven persoonlijke veiligheidsuitrusting!

VOORZICHTIG

Letselgevaar door omkiepen van de duwbeugel!

Door omkiepen van de telescopische duwbeugel kunnen er lichte verwondingen zoals bijv. beknellen van de vingers of bloeduitstortingen bij de gebruiker of andere personen ontstaan

- Houd het apparaat bij het dragen zo, dat de duwbeugel niet kan omkiepen.

VOORZICHTIG

Gevaar door reinigingsmiddelen!

De middelen kunnen bestanddelen die schadelijk voor de gezondheid zijn bevatten en kunnen tot irritaties van de luchtwegen en de huid leiden.

• Veiligheidsinformatieblad van de fabrikant in acht nemen.
  • Morsen en verneveling vermijden.
• Bij de werkzaamheden niet eten, drinken, roken.
• Huid- en oogcontact vermijden:

VOORZICHTIG

Gevaar voor letsel door onbedoeld starten van de veegmachine!

Bij onderhouds- en reinigingswerkzaamheden aan de veegmachine bestaat het gevaar van naar binnen trekken door onbedoeld inschakelen van het apparaat

• Het apparaat moet tijdens alle werkzaamheden worden uitgeschakeld en van het stroomnet worden losgekoppeld.
• Voer geen werkzaamheden uit terwijl de motor draait.
• De aan-/uitschakelaar moet in stand "0" staan.
• Zorg ervoor dat het apparaat tijdens onderhouds- en reinigingswerkzaamheden niet per ongeluk wordt ingeschakeld! Koppel hiervoor indien nodig de blauwe accu-aansluitkabel los van de accu. Zie paragraaf "Accu-aansluitkabel loskoppelen" in hoofdstuk 10.2 van deze bedieningshandleiding.

OPMERKING

Ondeskundig onderhoud kan tot schade leiden en de levensduur van de veegmachine verkorten.

In de volgende paragrafen worden de onderhouds- en reinigingswerkzaamheden beschreven die voor een optimale en storingsvrije werking noodzakelijk zijn.

Het uitvoeren van de vermelde werkzaamheden is in een aantal gevallen afhankelijk van tijd en/of belasting. Bij de zowel in termijnen als in bedrijfsuren (Bu) aangegeven intervallen geldt daarom telkens de situatie die als eerste optreedt.

Neem bij vragen over onderhoudswerkzaamheden en intervallen contact op met de fabrikant:

9.1 Onderhoudsschema

Onderhoudsinterval	Onderhoudswerkzaamheden
Voor het begin van de onderhouds-werkzaamheden:	Controleer het apparaat voor aanvang van de werkzaamheden op zijn werking en beschadigingen. Neem eventueel contact op met de serviceafdeling
	Controleer de duwbeugel op stevige bevestiging in de beugelhouders.
	Controleer de opvangbak op stevige bevestiging en goede staat
	Controleer de schotelbezems en de veegwals op opgewikkelde draden en snoeren. Verwijder deze zo nodig
	Controleer de schotelbezem en de veegwals op vastzittende onderdelen of vervuiling
	Controleer de handgrepen op veront-reinigingen en reinig deze zo nodig.
	Controleer de hoogte-instelling op de juiste hoogte
	Controleer de veegdrukinstelling. Pas zo nodig de veegdruk aan op het te vegen oppervlak
	Controleer of de aan-/uitschakelaar gemakkelijk in de stand "0" kan worden gezet
	Controleer de aansluitbus voor de lader op de veegmachine op vreemde voorwerpen
	Controleer of het laadniveau van de accu voldoende is voor de uit te voeren veegwerkzaamheden. Laad de accu eventueel op
Na einde van de werkzaamheden	Opvangbak leegmaken
	Apparaat schoonmaken
	Stofffilter reinigen
	Accu laden
8 Bu Bezemaandrijving reinigen
2 maanden Accu laden

9.2 Stoffilter reinigen

1. Verwijder de opvangbak van de veegmachine, zie paragraaf "Opvangbak leegmaken" in hoofdstuk 7.7 in deze bedieningshandleiding.

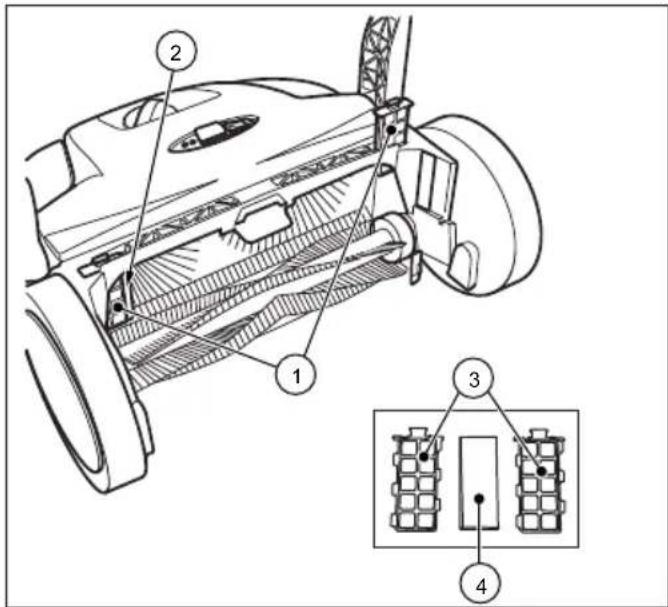

Afb. 21: Stoffilter verwijderen

1. Draai beide stoffilters (1) naar boven uit de geleidingen (2).
2. Open de kunststof behuizing (3) van de stoffilters en verwijder de filterpatroon van schuimrubber (4).
3. Klop de filterpatroon van schuimrubber (4) uit en reinig deze met water.
4. Plaats de gedroogde filterpatronen weer in de kunststof behuizingen.
5. Schuif de stoffilters terug in de geleidingen.
6. Plaats de opvangbak in de veegmachine.

9.3 Blokkering verwijderen

• Verwijder opgerold materiaal (bv. touwtjes, draden, langvezelig materiaal...) van borstelharen en assen.
• Verwijder ingeklemd materiaal (bijv. stenen, takken, blad...).

9.4 Borstelsuitlijnen

WAARSCHUWING

Brandgevaar door ondeskundig gebruik van een ventilator of door gebruik van ongeschikte ventilator!

Bij het uitlijnen van de borstels bestaal brandgevaar, wanneer bij het verwarmen te hoge temperaturen ontstaan.

• Geen open vlammen of branders voor het verwarmen van de borstels gebruiken!
• Geen warmeluchtblazer gebruiken. De borstels kunnen door te hete lucht smelten.

Verbogen borstels kunnen door middel van een warmeluchtblazer (bijv. haardroger) door verwarming weer worden uitgelijnd.

• Richt de ingeschakelde warmeluchtblazer op de verbogen borstels.
  » Bij voldoende verwarming richten de borstels zich vanzelf weer op.

9.5 Apparaatschoonmaken

• Gebruik geen vetoplossende middelen.
• Gebruik geen agressieve reinigingsmiddelen.
• Reinig het apparaat niet met een hogedrukreiniger of onder stromend water. Het apparaat mag niet in water gedompeld of met water afgespoeld worden.
• Bescherm de lagersets tegen vocht.

• Reinig de schotelbezems en veegwals niet met perslucht.
  » De harde luchtstraal kan de borstels beschadigen.

• Reinig de schotelbezems, de veegwals en aandrijvingen met een natte doek.

• Reinig alle kunststofdelen met een vochtige doek.

» Houd de accu schoon, want een vuile accu kan na verloop van tijd ontladen als gevolg van lekstromen over de polen.

1. Reinig de stoffi Iters.

10. Buitenbedrijfstelling / Opslag/conserveren

10.1 Duwbeugeldemonteren

VOORZICHTIG

Letselgevaar door omkiepen van de duwbeugel!

Door omkiepen van de telescopische duwbeugel kunnen er lichte verwondingen zoals bijv. beknellen van de vingers of bloeduitstortingen bij de gebruiker of andere personen ontstaan

- Houd het apparaat bij het dragen zo, dat de duwbeugel niet kan omkiepen.

» De duwbeugel kan voor plaatsbesparende opslag uit het apparaat worden verwijderd.

Afb. 22: Demontage van de duwbeugel

1. Lijn de betreff ende pijlen (2) op de behuizing uit met het profi el van de beugelhouders (1).
2. Ga midden voor de duwbeugel voor het apparaat staan.
3. Grijp beide beugelhouders (1) met de handen en druk deze voorzichtig naar buiten.
4. Trek tegelijkertijd de beugelhouders uit beide bevestigingen van het apparaat.

10.2 Accu-aansluitkabel loskoppelen

Om een geheelontlading van de accu te voorkomen, moet de blauwe accu-aansluitkabel bij opslagperiodes van ca. 2 maanden of langer zonder de accu op te laden worden losgekoppeld.

Bovendien moet, indien nodig, de accu worden losgekoppeld bij het oplossen van problemen en het verhelpen van een storing. Bescherming tegen onbedoeld starten van de veegmachine.

Bij opslagperioden van ca. 6 maanden of langer moet de accu van tevoren volledig worden opgeladen om de prestaties van de accu te behouden. Zie hoofdstuk "6.3 Accu laden" van deze bedieningshandleiding voor informatie over het laden van de accu.

» Houd de accu schoon, want een vuile accu kan na verloop van tijd ontladen als gevolg van lekstromen over de polen.

NL

1. Trek de lipjes (1) aan de voorste onderrand van de kap (2) iets naar voren.
2. Draai de kap (2) naar boven.

Afb. 24: Accu-aansluitkabel loskoppelen

1. Maak de blauwe accu-aansluitkabel (3) los van het aansluitlip (4) van de accu.
   » Zorg ervoor dat de blauwe accu-aansluitkabel (3) niet door invloeden van buitenaf, bijvoorbeeld door beweging van het apparaat, onbedoeld contact kan maken met de aansluitlip (4) (zie afb. 24, afb. B).
   » De rode accu-aansluitkabel (5) blijft aangesloten.
2. Sluit de kap (2) en vergrendel deze met de lipjes (1).

10.3 Opslag/conserveren

OPMERKING

Ondeskundige opslag, bijv. in een vochtige omgeving, kan tot schades aan de veegmachine leiden.

» Neem de aanwijzingen in het hoofdstuk "10.2 Accu-aansluitkabel loskoppelen" van deze bedieningshandleiding in acht.
- Sla het apparaat alleen in gereinigde staat en met een geleegde opvangbak op.
» Zie hoofdstuk "7.7 Opvangbak leegmaken" van deze bedieningshandleiding voor informatie over het leegmaken en hoofdstuk voor het reinigen "9.5 Apparaat schoonmaken" van de opvangbak.

Afb. 25: Opbergplaats

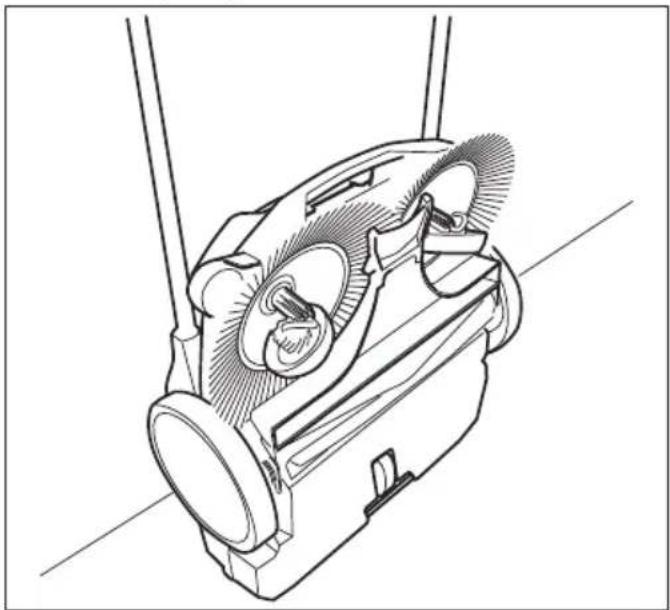

• Plaats het apparaat zo, dat de borstels niet geknikt of verbogen worden.
• Beveilig het apparaat met duwbeugel tegen omkantelen, verschuiven en zodoende tegen beschadiging.
• Bewaart u het apparaat niet buitenshuis of in vochtige omgevingen.

10.4 Afvalverwijdering

• Voer de veegmachine, de lader en de accu op een milieuvriendelijke manier af, in overeenstemming met de regionaal geldende wettelijke voorschriften.
  • Voer het apparaat en de accu apart af.

REACH is de Europese verordening inzake chemische stoffen voor de registratie, beoordeling, toelating en beperking ten aanzien van chemische stoffen.

Informatie over de naleving van de REACH-verordening (EG) nr. 1907/2006 is te vinden op www.starmix.de

12. EG-conformiteitsverklaring

Conformiteitsverklaring in de zin van de Machinerichtlijn 2006/42/EG, bijlage II 1A

Fabrikant:

Electrostar GmbH

Hans-Zinser-Str. 1-3

73061 Ebersbach/Fils

Duitsland

Gemachtigde voor het samenstellen van technische documentatie:

Electrostar GmbH

Hans-Zinser-Str. 1-3

73061 Ebersbach/Fils

Duitsland

Product:

Handbediende, accu-aangedreven veegmachine starmix 697

Hierbij verklaren wij dat bovengenoemd product voldoet aan met alle relevante bepalingen van de machinerichtlijn 2006/42/EG. Het bovengenoemde product voldoet aan de eisen van de volgende relevante richtlijnen:

• EMC-richtlijn 2014/30/EU
• RoHS 2011/65/EU

De volgende geharmoniseerde normen zijn toegepast:

• EN ISO 12100:2010, Veiligheid van machines - Algemene principes voor het ontwerp - Risicobeoordeling en risicobeperking
• EN 60335-1:2012, Veiligheid van elektrische apparaten voor huishoudelijk gebruik en soortgelijke - Deel 1: Algemene eisen

• EN 60335-2-72:2014, Veiligheid van elektrische apparaten voor huishoudelijk gebruik en soortgelijke - Deel 2-72: Specifieke eisen voor al dan niet door wielen aangedreven vloerbehandelingsmachines voor industrieel gebruik

• EN 55014-1:2006+A1:2009+A2:2011, Elektromagnetische compatibiliteit - Eisen voor huishoudelijke apparaten, elektrisch gereedschap en soortgelijke elektrische apparaten - Deel 1: Stoorsignalen (CISPR 14-1:2005 + A1: 2008 + cor. :2009 + A2:2011)

• EN 55014-2:1997+A1:2001+A2:2008, Elektromagnetische compatibiliteit - Eisen voor huishoudelijke apparaten, elektrisch gereedschap en soortgelijke elektrische apparaten - Deel 2: Storingsbestendigheid - productgroepnorm (IEC/CISPR 14-2:1997 + A1:2001 +A2:2008)
• EN 62233:2008-04, Methoden voor het meten van de elektromagnetische velden van huishoudelijke en soortgelijke elektrische apparaten met betrekking tot de veiligheid van personen in elektromagnetische velden.
• EN IEC 63000:2018-12, Technische documentatie voor de beoordeling van elektrische en elektronische apparatuur met betrekking tot de beperking van gevaarlijke stoffen;

Ebersbach, 21.09.2020

Candu

Snow

Carsten Gresser

Head of Assurancer

starmix

starmix 697

Indholdsfortegnelse

1. Generelt....185

1.1 Adresse 185

1.2 Konventioner 185

1.3 Symboler og markeringer....185
