BRUKSANVISNING Vitronic 18 W OASE

Les bruksanvisningen.

• Om elektriska apparater ligger i vatten ska de kopplas loss från elnätet innan du griper ned i vattnet. I annat fall föreligger risk för allvarliga personskador eller dödsolyckor av elektriskt slag.
  Denna apparat kan användas av barn som är 8 år eller äldre samt av personer med sänkt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap förutsatt att de hålls under uppsikt eller instrueras i hur de använder apparaten säkert samt de risker som kan uppstå. Barn får inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan uppsikt.

• För elinstallation utomhus gäller särskilda föreskrifter. Elinstationen får endast utföras av en behörig elinstallatör.
• En behörig elinstallatör med yrkesutbildning, kunskaper och erfarenhet är kvalificerad och får därmed utföra elinstallationer utomhus. En behörig elinstallatör kan känna igen faror och beaktar lokala och nationella standarder, föreskrifter och bestämmelser.
• Om frågor eller problem uppstår måste du kontakta en elinstallatör.
• Apparaten får endast anslutas om de elektriska data som gäller för apparaten stämmer överens med strömförsörjningen.
• Anslut endast apparaten till ett vägguttag som installerats enligt gällande föreskrifter. Apparaten måste vara ansluten till en jordfelsbrytare vars dimensionerade felström uppgår till max. 30 mA.
• Förlängningskablar och strömfördelare (t ex grenuttag) ska vara godkända för användning utomhus (dropptäta).
• Skydda öppna kontakter och uttag mot fukt.

Säker drift

• Använd inte apparaten om elektriska ledningar eller käpor har skadats.
• En skadad anslutningskabel kan inte bytas ut. Skrota apparaten.
• Bär inte och dra inte apparaten i elkabeln.
• Dra kablarna så att de är skyddade motskador och att ingen kan snava över dem.
• Genomför aldrig tekniska ändringar på apparaten.
• Genomför endast sådana arbeten på apparaten som beskrivs i denna anvisning.
• Använd endast originalreservdelar och -tillbehör.

Ändamålsenlig användning

Använd produkten såsom beskrivs i den här handboken endast på följande sätt:

• Avsedd för rengöring av trädgårdsdammar.
• För drift med rent vatten.
• Använd apparaten i enlighet med den tekniska datan. (→ Tekniska data)

För apparaten gäller följande begränsningar:

• Denna produkt är inte avsedd för allmänbelysning, utan endast avsedd för angivet användningssyfte.
• Använd aldrig UVC-lampan utanför käpan eller för andra syften. UVC-strålningen är farlig för ögon och hud även i låga doser.
• Använd inte för kommersiella eller industriella ändamål.
• Kör aldrig utan vattengenomströmning.
• Använd aldrig apparaten med annan annan vätska än vatten.
• Använd inte för sterilisering av dricksvatten eller andra vätskor.
• Använd inte kombination med kemikalier, livsmedel eller lättantändliga eller explosiva ämnen.

Produktbeskrivning

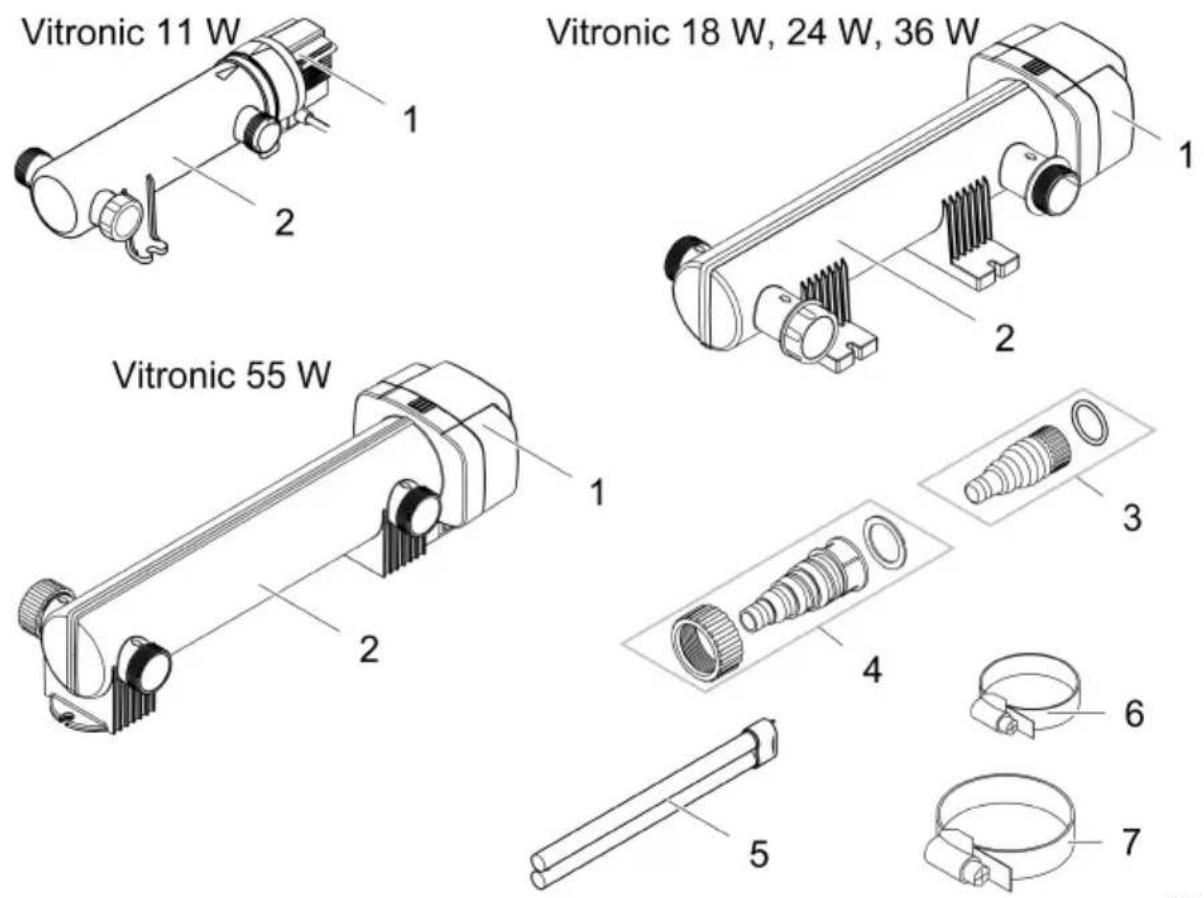

Leveransomfattning

VTC0001

Beskrivning		Antal	Antal
1	Apparatens ovandel	1	1
2	Kåpa	1	1
3	Transparent konisk slangkoppling med O-ringFör slangdiameter 19 ... 38 mm	2	-
4	Transparent konisk slangkoppling med överfallsmutter och flatpackningFör slangdiameter 25 ... 38 mm	-	2
5	UVC-lampaVitronic 11 W: förmonterad i fabriken	-	1
6	Slangklämma 20 ... 32 mm	-	2
7	Slangklämma 35 ... 50 mm	-	2

Egenskaper

UV-strålningen från UVC-lampan åtgärdar flytande alger, bakterier och andra mikroorganismer. UVC-förrenaren integreras i vattenkretsloppet, helst före ett dammfilter.

Apparaten är skyddad mot stänkvatten och mot beröring av farliga delar.

Farlig UVC -strålning.

Skydda apparaten mot direkt solstrålning.

Lampan är avsedd för direkt montering på normala antändbara monteringsytor.

Skydda apparaten mot frost.

Apparaten får inte kastas i vanliga hushållssopor.

Läs igenom bruksanvisningen.

Installation och anslutning

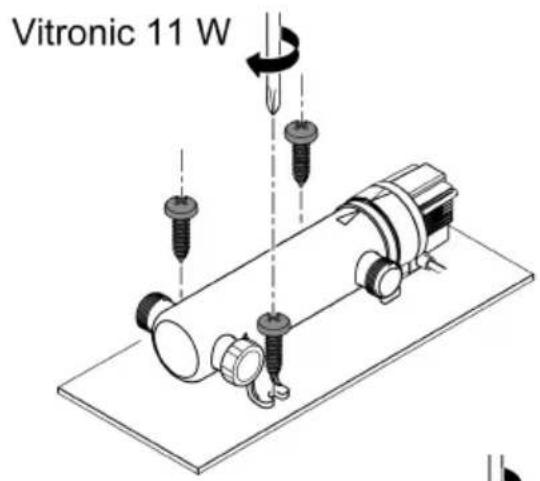

Vitronic 11 W

• När käpan ska monteras på underlaget behöver apparatens ovandel inte demonteras.
• UVC-lampan har redan förmonterats i fabriken.

- Innan kåpan kan monteras på underlaget måste apparatens ovandel demonteras. (→ Demontera apparatens ovandel)

- UVC-lampan har inte förmonterats i fabriken. Sätt in UVC-lampan i apparatens ovandel innan ovandelen monteras in igen. (→ Rengöra kvartsglaset / Byta ut UVC-lampan)

Installera apparaten

• Ställ apparaten minst 2 m från dammens kant.
• Ställ endast apparaten i en av de tillåtna positionerna. Detta garanterar en störningsfri drift.
• Se till att det finns tillräckligt fritt utrymme för underhållsarbeten.

≥2 m

VTC0016

Upprätta anslutningarna

• Använd slangar som är gjorda för ett tryck på minst 1 bar.
• Korta av de koniska slangkopplingarna så att de passar till slangdiametern som används.
  • Fixera slangen med en slangklämma.
• Dra åt överfallsmuttern på den koniska slangkopplingen för hand.
• Skruva fast den koniska slangkopplingen inkl. flat packning eller O-ring på anslutningen så att anslutningen är tät.
• För en optimal slangdragning kan du välja mellan de båda anslutningarna som ligger mittemot varandra.
• Stäng till anslutningen som inte används med täcklocket.
• Vitronic 55 W: Täcklocket har ett inspektionsglas så att funktionen kan kontrolleras.

Ansluta enheten till filtret

Enheten är gjord för att anslutas till dammfiltret. De båda utloppsrören skruvas fast på dammfiltret med hjälp av inloppsmunstyckena. Beakta bruksanvisningen till dammfiltret.

Gör så här:

1. Skruva av täcklocket.
2. För de båda utloppsrören med flat packning genom de båda hålen i genomströmningsfiltrets behållarvägg.
3. Skruva fast inloppsmunstycket med O-ringen på utloppsröret och dra åt inloppsmunstycket för hand.
4. Anslut tilloppsslangen till inloppsröret. (→ Upprätta anslutningarna)

Sekvens för idriftsättning:

1. Slå på pumpen och vänta tills UVC-förreningens käpa har fyllts med vatten.
2. Slå på UVC-förreningen.
   — Använd aldrig UVC-förreningen utan vattenflöde.
3. Kontrollera UVC-förreningens funktion.
4. Kontrollera att alla anslutningar är täta.

Påslagning / frånslagning

- Slå på apparaten: Anslut stickkontakten till stickuttaget.

- Apparaten startar direkt.

- Slå ifrån apparaten: Dra ut stickkontakten ur stickuttaget.

Funktionstest	Vitronic
	11 W	18 W, 24 W, 36 W	55 W
Funktionsindikeringen lyser när UVGlampan har slagits på.	√	√	√
UV-ljuset strålar genom den transparenta ko-niska slangkopplingen när UVC-lampan har slagits på.	×	√	√
UV-ljuset strålar genom inspektionsglaset i täck- locket när UVC-lampan har slagits på.	×	×	√

Vitronic 11 W

c 11 W

Rengöring och underhåll

ANVISNING

Använd inga aggressiva rengöringsmedel eller kemiska lösningar. Dessa medel kan angripa kåpan, försämra apparatens funktion och skada djur, växter och miljön.

▶ Rengör endast kåpan på utsidan med rent vatten och en mjuk borste.

- Rekommenderade rengöringsmedel vid svåra kalkavlagringar:

- Pumprengöringsmedel PumpClean från OASE.

- Ättiks- och klorfritt hushållsrengöringsmedel.

Demontera apparatens ovandel

OBS

Det finns risk för att ultraviolett strålning från UVC-lampan orsakar brännskador i ögonen eller på huden.

▶ Använd aldrig UVC-lampan utanför sitt fodral eller i ett skadat fodral.
Koppla bort apparaten från elnätet innan underhållsarbeten påbörjas eller du byter UVC-lampan.

OBS

Det finns risk för att kvartsglaset och UVC-lampan spricker och orsakar skärskador.

▶ Var försiktig vid allt arbete på UVC-förrening för att undvika skärskador.
▶ Undvik stötar, chocker och hektiska rörelser för att förhindra att glaset går sönder.

i Av säkerhetsskäl kan UVC-lampan endast tändas när UVC-förreningen är korrekt installerad i apparaten.

Vitronic 11 W

Gör så här:

- Vrid apparatens ovandel moturs tills det tar emot och dra försiktigt ut den inkl. O-ringen ur kåpan.

- Tryck in spärren, vrid apparatens ovandel moturs tills det tar emot och dra försiktigt ut ovandelen ur kåpan.

Vitronic 11 W

1. Kontrollera att O-ringen på apparatens ovandel sitter rätt.
2. Kontrollera om O-ringen på apparatens överdel är skadad. Byt ut den vid behov.
3. Skjut försiktigt in apparatens ovandel i kåpan med lätt tryck tills det tar emot.
4. Vrid apparatens ovandel en aning så att klackarna och spåren i bajonettkopplingen griper in i varandra.
5. Vrid apparatens ovandel medurs tills det tar emot.

Vitronic 11 W

Rengöra kvartsglaset / Byta ut UVC-lampan

Byt ut UVC-lampan senast efter 8000 drifttimmar. Vid konstant drift motsvarar detta ungefär en dammsäsong. Detta garanterar en optimal filtereffekt.

! OBS

Det finns risk för att kvartsglaset och UVC-lampan spricker och orsakar skärskador.

▶ Var försiktig vid allt arbete på UVC-förrening för att undvika skärskador.
▶ Undvik stötar, chocker och hektiska rörelser för att förhindra att glaset går sönder.

Förutsättning

• Enhetens ovandel har tagits av. (→ Demontera apparatens ovandel)
• Använd endast UVC-lampor vars beteckning och effekt stämmer överens med uppgifterna som finns på typskylten. (→ Tekniska data)

Gör så här:

• Lossa på plåtskruven tills skruvspetsen inte längre skjuter ut ur klämringen.
• Dra av kvartsglaset framåt med en lätt vridande rörelse.
• Tryck försiktigt in kvartsglaset tillsammans med O-ringen i apparatens ovandel tills det tar emot.
• O-ringen måste ligga i spalten mellan apparatens ovandel och kvartsglaset.
• Dra åt klämringen för hand tills det tar emot.
• Torka av kvartsglaset med en fuktig duk för att ta bort smuts och fingeravtryck.

Förvaring / lagring under vintern

Apparaten är inte frostsäker och ska avinstalleras och läggas undan för förvaring om frost förväntas.

Förvara apparaten så här:

• Rengör apparaten grundligt och ersätt skadade delar.
• Förvara apparaten torrt och frostfritt.

Felavhjälpning

Störning	Möjlig orsak	Åtgärd
Enheten avger inte tillräcklig effekt	Vattnet är extremt smutsigt	Ta bort alger och löv ur dammen
		Byt ut vattnet i dammen
	Kvartsglaset är smutsigt	Rengör kvartsglaset
	UVC-lampan saknar filterverkan	Byt ut UVC-lampan. Efter 8000 drifttimmar är filterverkan förbrukad.
	Flödesmängden är för hög	Reducera pumpkapaciteten
UVC-lampan lyser inte	Stickkontakten har inte anslutits	Anslut stickkontakten till stickuttaget
	UVC-lampan är defekt	Byt ut UVC-lampan
	Nätanslutningen är defekt	Kontrollera elanslutningen
	Vitronic 55 W: UVC-förreningen har slagits ifrån pga. överhettning	Efter att UVC-förreningen har svalnat slås den på automatiskt igen

Tekniska data

Beskrivning			Vitronic
			11 W	18 W	24 W	36 W	55 W
Anslutningsspänning		V AC	220 ... 240	220 ... 240	220 ... 240	220 ... 240	220 ... 240
Nätfrekvens		Hz	50/60	50/60	50/60	50/60	50/60
Effektförbrukning		W	14	18	24	36	55
Nätkabellängd		m	5	5	5	5	5
Kapslingsklass			IP24	IP24	IP24	IP24	IP24
UVC-lampa	Typ		11 W TC-S (UV-C)	18 W TC-S (UV-C)	24 W TC-S (UV-C)	36 W TC-S (UV-C)	55W TC-S (UV-C)
Flödesmängd	max.	l/h	1700	3500	4500	6000	8500
Drifttryck	max.	bar	0,5	0,6	0,6	0,6	0,6
Anslutningar			3 × G1	3 × G1 12	3 × G1 12	3 × G1 12	3 × G1 12
Slangdiameter		mm	19, 25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38
Lämplig för max. dammvolym	utan fisk	m^3	10,0	20,0	25,0	40,0	60,0
	med fisk	m^3	5,0	10,0	12,5	20,0	30,0
	med koi	m^3	2,5	5,0	6,5	10,0	15,0
Mått	Längd	mm	330	529	529	529	660
	Bredd	mm	120	186	186	186	155
	Höjd	mm	100	130	130	130	130
Vikt		kg	1,3	2,1	2,3	2,3	2,3

Tillåtna vattenvärden

Typ		Färskvatten, dammva-	Poolvatten
		tten
pH-värde		6,8 ... 8,5	7,2 ... 8,3
Hårdhet	DH	8 ... 15	8 ... 15
Fritt klor	mg/l	<0,3	<0,6
Kloridhalt	mg/l	<250	<250
Salthalt	%	<0,4	<0,4
Total torr rest	mg/l	<50	<50
Temperatur	°C	+4 ... +35	+4 ... +30

Slitagedelar

- UVC-lampa, kvartsglas och O-ring till kvartsglas

Avfallshantering

ANVISNING

Denna apparat får inte kastas i hushållssoporna.

När UVC-lampan och apparaten är förbrukade ska de tas om hand enligt föreskrifterna för avfallshantering.
- Klipp av kabeln så att apparaten inte längre kan tas i drift.
