BRUGSANVISNING Vitronic 18 W OASE

Afbryd forbindelsen mellem alle elektriske apparater i vandet og el-nettet, før du stikker hånden ned i vandet. Ellers er der fare for svære kvæstelser og dødsfald pga. elektrisk stød.
Dette apparat kan bruges af børn fra 8 år og derover og personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, når de er under opsyn eller får instruktion i sikker brug af apparatet og forstår de dermed forbundne risici. Børn må ikke lege med apparatet. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.

Sikkerhedsanvisninger

El-tilslutning

• Mht. elektrisk installation udendørs gælder der særlige forskrifter. Elektrisk elinstallation må kun udføres af en autoriseret elinstallatør.
• Einstallatøren er kvalificeret på grundlag af sin tekniske uddannelse, viden og erfaring og er autoriseret til at udføre elektriske installationer udendørs. Einstallatøren kan genkende potentielle farer og overholder regionale og nationale standarder, forskrifter og bestemmelser.
• Ved spørgsmål og problemer rettes henvendelse til en autoriseret el-installatør.
• Enheden må kun tilsluttes, hvis de elektriske data for enheden og strømforsyningen stemmer overens.
• Tilslut kun apparatet til en forskriftsmæssigt installeret stikkontakt. Apparatet skal afsikres med lækageafbryder indstillet til en nominel fejlstrøm på maksimalt 30 mA.
• Forlængerledning og strømfordeler (f.eks. strømskinne) skal være egnet til udendørs brug (stænktæt).
• Beskyt åbne stik og stikkontakter mod fugt.

Sikker drift

• Anvend ikke apparatet, hvis de elektriske ledninger eller huset er beskadiget.
• En beskadiget tilslutningsledning kan ikke udskiftes. Bortskaf enheden.
• Bær eller træk ikke apparatet i den elektriske ledning.
• Før ledninger, så de er beskyttet mod beskadigelser, og så ingen kan falde over dem.
• Foretag aldrig tekniske ændringer på apparatet.
• Der må kun udføres arbejde på enheden, som er beskrevet i denne vejledning.
• Brug kun originale reservedele og originalt tilbehør.

Brug kun det produkt, der er beskrevet i denne vejledning, som følger:

• Til rengøring af havedamme.
• Til brug med rent vand.
• Anvend kun apparatet under overholdelse af de tekniske data. (→ Tekniske data)

Der gælder følgende restriktioner for apparatet:

• Dette produkt er ikke egnet som almindelig belysning, men må kun anvendes i henhold til dens bestemmelse.
• UVC-pæren må aldrig anvendes udenfor huset eller til andre formål. UVC-strålingen lampen er farlig for øjne og hud, også i små doser.
• Må ikke anvendes til erhvervs- eller industrimæssige formål.
• Må aldrig betjenes uden gennemstrømning af vand.
• Må ikke betjenes med andre væsker end vand.
• Må ikke bruges til at sterilisere drikkevand eller andre væsker.
• Må ikke sættes i forbindelse med kemikalier, levnedsmidler, let brændbare eller eksplosive stoffer.

Produktbeskrivelse

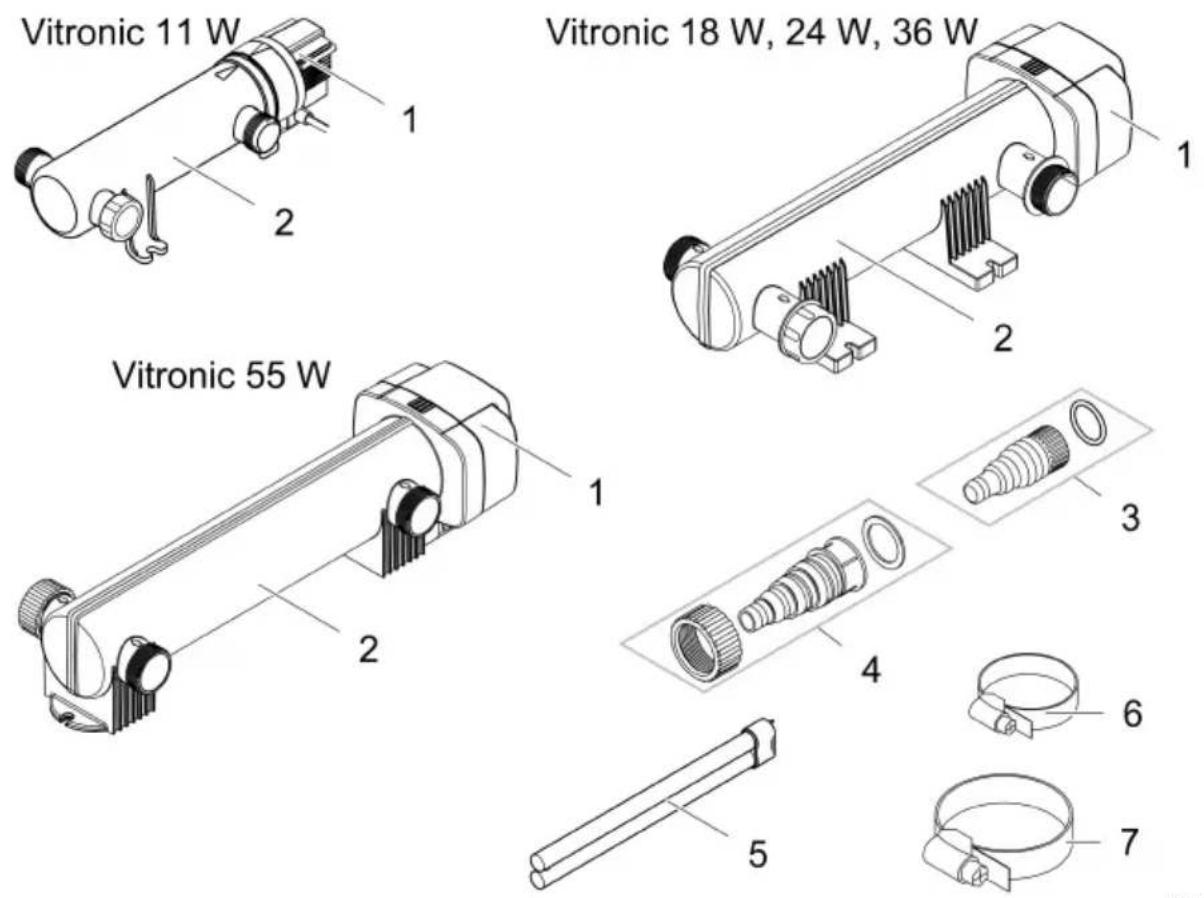

Leveringsomfang

VTC0001

Beskrivelse		Antal	Antal
1	Apparathoved	1	1
2	Hus	1	1
3	Gennemsigtig trinvis slangestuds med o-ring• Til slangediameter 19 ... 38 mm	2	-
4	Tilslut den gennemsigtige trinvise slangestuds med omløbermø--trik og fladpakning• Til slangediameter 25 ... 38 mm		2
5	UVC-lampe• Vitronic 11 W: formonteret på fabrikken	-	1
6	Slangebånd 20 ... 32 mm	-	2
7	Slangebånd 35 ... 50 mm	-	2

Egenskaber

Strålingen fra UVC-renseenheden fjerner svævealger, bakterier og andre mikroorganismer. UVC- renseenheden integreres i vandets kredsløb, fortrinsvis foran et filter.

Symboler på apparatet

IP 24 Apparatet er beskyttet mod indtrængning af vandsprøjt og mod berøring af farlige dele.

Farlig UVC -stråling.

Beskyt apparatet mod direkte sollys.

Lampen er egnet til direkte fastgørelse på almindelige, antændelige fastgørelsesflader.

Beskyt apparatet mod frost.

Apparatet må ikke bortskaffes som normalt husholdningsaffald.

Læs brugsanvisningen.

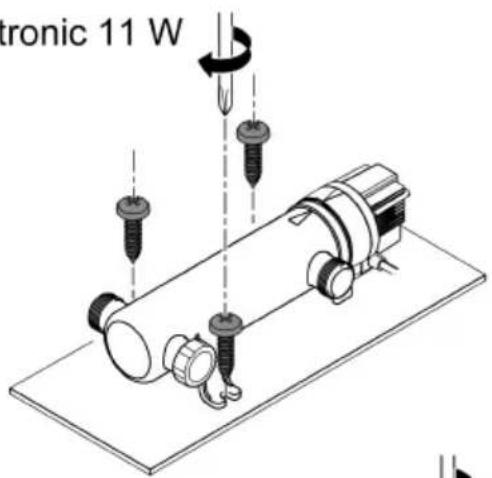

• Til fastgørelse af huset på underlaget behøver apparathovedet ikke at blive afmonteret.
• UVC-pæren er formonteret på fabrikken.

• Inden du kan fastgøre huset på underlaget, skal apparathovedet afmonteres. (→ Afmontering af apparathoved)
• UVC-pæren er ikke formonteret på fabrikken. Sæt UVC-pæren i apparathovedet, inden du igen monterer apparathovedet. (→ Rengøring af kvartsglas/udskiftning af UVC-pære)

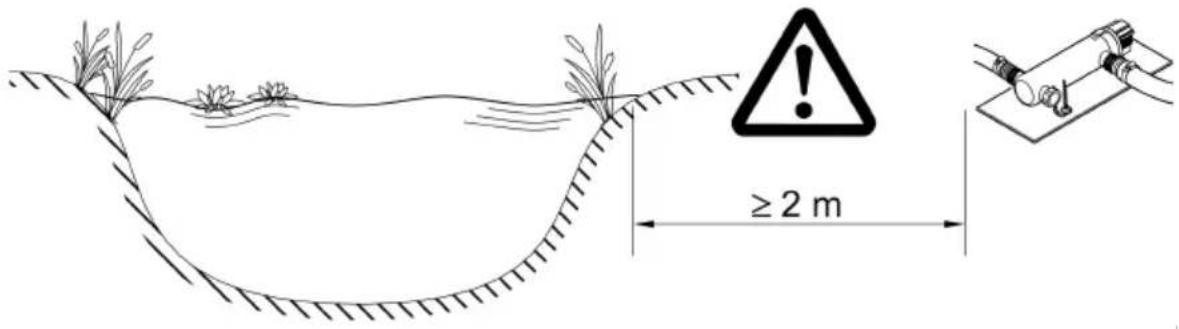

Opstilling af apparatet

• Opstil apparatet mindst 2 m fra bassinets kant.
• Opstil kun apparatet, hvor det er tilladt. Det sikrer fejlfri drift.
• Ved opstillingen skal der tages højde for, at der er tilstrækkelig plads til vedligeholdelse.

≥2 m

VTC0016

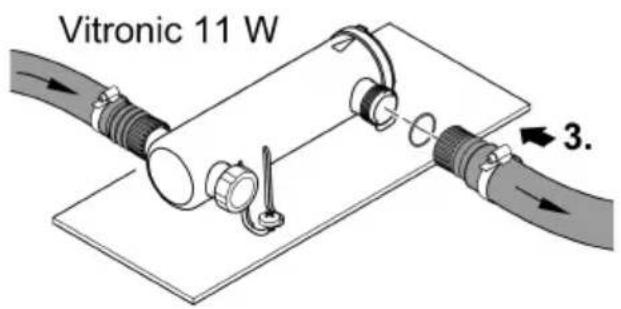

Vitronic 11 W

• Brug slanger, der er egnede til et tryk på mindst 1 bar.
• Afkort de trinvise slangestudser, så de passer til den anvendte slangediameter.
• Fastgør slangen med et slangebånd.
• Spænd omløbermøtrikken på den trinvise slangestuds håndfast til.
• Skru den trinvise slangestuds med fladpakning eller o-ring på tilslutningen, så tilslutningen er tæt.
• For optimal slangeføring kan du vælge mellem de to tilslutninger, der er placeret over for hinanden.
  — Brug slutmuffen til at lukke den tilslutning, som du ikke bruger.
  — Vitronic 55 W: Slutmuffen har et niveauglas som funktionskontrol.

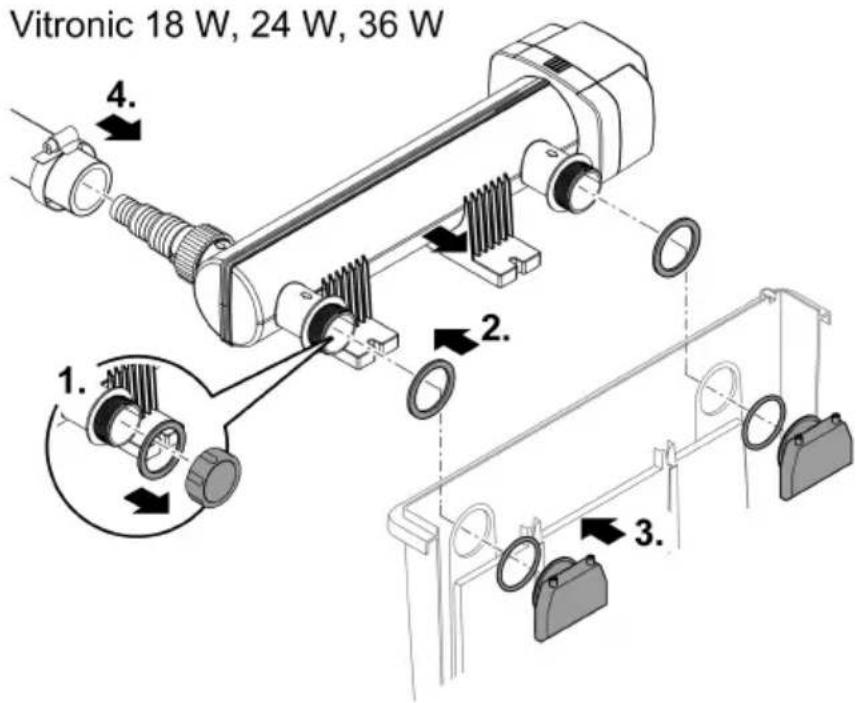

Tilslutning af apparatet til gennemløbsfilteret

Apparatet er beregnet til tilslutning til gennemløbsfilter. Begge udløbsstudser skal skrues på gennemløbsfilteret med indløbsdyserne. Følg vejledningen til gennemløbsfilteret.

Sådan gør du:

1. Skru slutmuffen af.
2. Før de to udløbsstudser med fladpakning gennem begge boringer i gennemløbsfilterets beholdervæg.
3. Skru indløbsdysen med o-ring på udløbsstudsen, og spænd indløbsdysen håndfast.
4. Tilslut tilløbsslangen ved indløbsstudsen. (→ Skab forbindelse)

Vitronic 18 W, 24 W, 36 W 1. 2. 3.

DA

VTC0011

Ibrugtagning

Rækkefølge for ibrugtagning:

1. Tænd pumpen, og vent, til UVC-renseenhedens hus er fyldt med vand.
2. Tænd UVC-renseenheden.
   — Brug aldrig UVC-renseenheden uden vandgennemløb.
3. Kontrollér, at UVC-renseenheden fungerer korrekt.
4. Kontrollér alle tilslutninger for tæthed.

Tænd / sluk

• Tænd: Sæt netstikket i stikkontakten.
• Apparatet tænder med det samme.
• Sluk: Træk netstikket ud af stikdåsen.

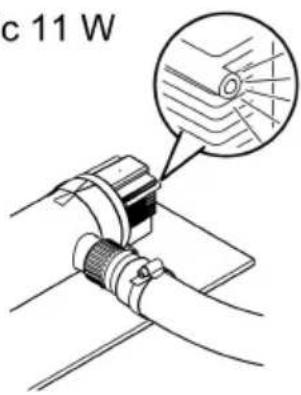

Kontrol af funktion

Funktionskontrol	Vitronic
	11 W	18 W, 24 W, 36 W	55 W
Funktionsdisplayet lyser, når UVC-pæren er tændt.	√	√	√
UV-lyset skinner gennem den gennemsigtige trinvise slangestuds, når UVC-pæren er tændt.	×	√	√
UV-lyset skinner gennem slutmuffens niveauglas, når UVC-pæren er tændt.	×	×	√

Vitronic 11 W

c 11 W

Brug ikke aggressive rengøringsmidler eller kemiske opløsningsmidler. Sådanne midler kan be- skadige huset, forringe enhedens funktion, og skade dyr, planter og miljøet.

▶ Rengør kun huset udvendigt med rent vand og en blød børste.

• Anbefalede rengøringsmidler ved genstridige tilkalkninger:
  — Pumperens PumpClean fra OASE.
• Eddike- og klorfrit husholdningsrengøringsmiddel.

Afmontering af apparathoved

FORSIGTIG

Ultraviolet stråling fra UVC-pæren kan medføre forbrændinger på øjne eller hud.

▶ Brug aldrig UVC-pæren udenfor huset eller i et defekt hus.
- Afbryd strømmen til apparatet, før du påbegynder vedligeholdelsesarbejde, eller før du udskifter UVC-lampen.

FORSIGTIG

▶ Vær forsigtigt ved alt arbejde på UVC-renseren for at undgå snitsår.
▶ Undgå rystelser, stød og hektiske bevægelser for at forhindre brud på glasset.

i Af sikkerhedsmæssige grunde kan UVC-lampen først tændes, når UVC-renseren er korrekt monteret i apparatet.

Vitronic 11 W

Sådan gør du:

- Drej apparathovedet mod urets retning indtil anslag, og træk det forsigtigt ud af huset sammen med o-ringen.

- Tryk låsehåndtaget, drej så apparathovedet mod urets retning indtil anslag, og træk apparathovedet forsigtigt ud af huset.

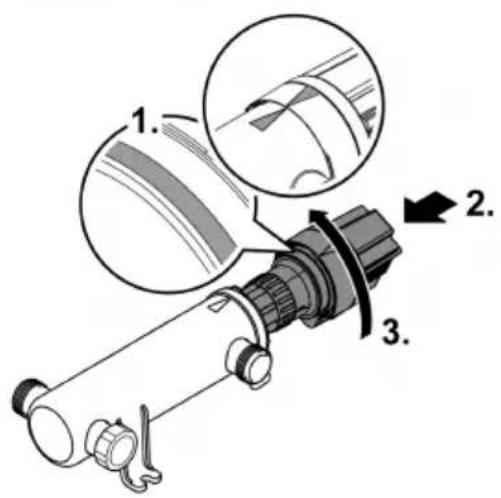

Vitronic 11 W

1. Kontrollér, at o-ringen sidder korrekt på apparathovedet.
   — Rens o-ringen, og udskift den, hvis den er beskadiget.
2. Skub forsigtigt og med et let tryk apparathovedet ind i huset indtil anslag.
3. Drej apparathovedet en smule, så bajonetlukningens tapper og fordybninger griber ind i hinanden.
4. Drej apparathoved i urets retning indtil anslag.

Vitronic 11 W

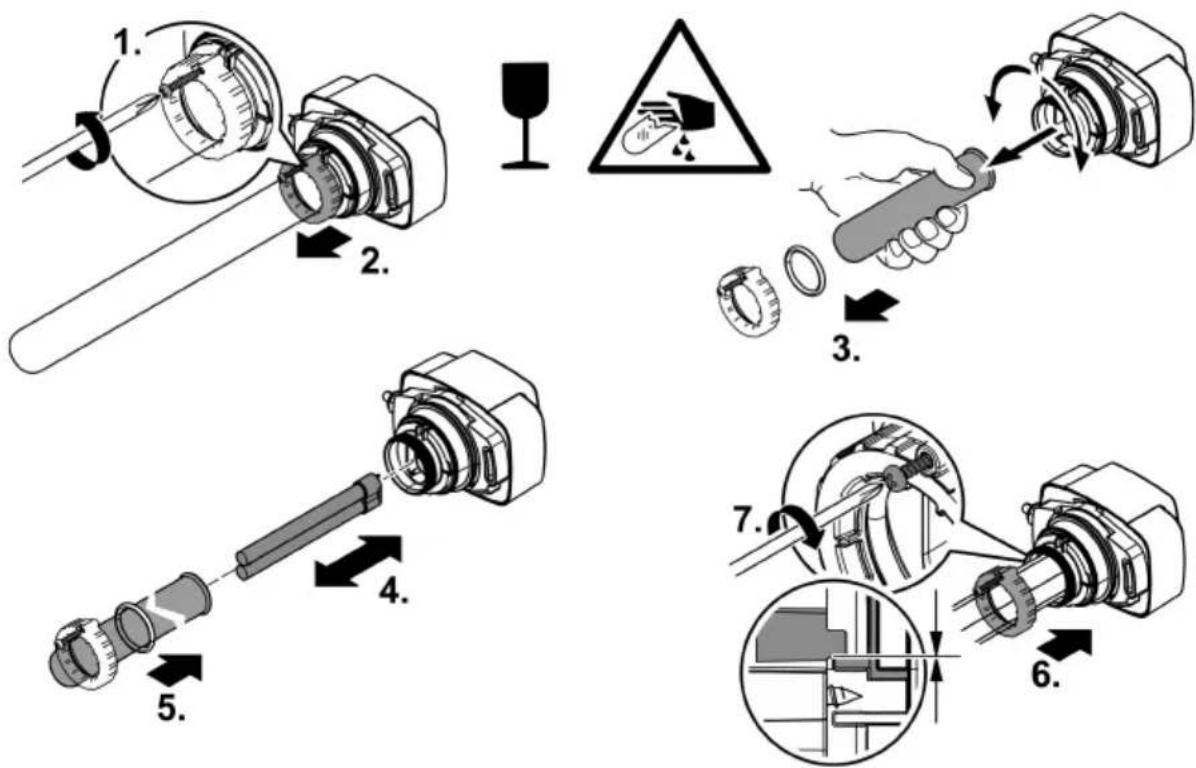

Rengøring af kvartsglas/udskiftning af UVC-pære

Udskift UVC-pæren senest efter 8000 driftstimer. Ved konstant drift svarer det omtrent til en damsæson. Dermed sikres en optimal filterkapacitet.

FORSIGTIG

▶ Vær forsigtigt ved alt arbejde på UVC-renseren for at undgå snitsår.
▶ Undgå rystelser, stød og hektiske bevægelser for at forhindre brud på glasset.

Forudsætning

• Apparathovedet er taget af. (→Afmontering af apparathoved)
• Der må kun bruges UVC-pærer, hvis betegnelse og effektangivelse stemmer overens med oplysningerne på typeskiltet. (→ Tekniske data)

Sådan gør du:

• Løsn pladeskruen, indtil skruespidsen er sænket ned i klemskruens hus.
• Træk forsigtigt kvartsglasset med o-ringen af fremefter med en let drejebevægelse.
• Tryk ved indbygning kvartsglasset med o-ringen forsigtigt ind i apparathovedet indtil anslag.
• O-ringen skal ligge i slidsen mellem apparathovedet og kvartsglasset.
• Spænd klemmeskruen indtil anslag.
• Tør kvartsglasset med en fugtig klud for at fjerne smuds og fingeraftryk.

Apparatet er ikke frostsikkert og skal afmonteres og sættes til opbevaring, hvis der ventes frostvejr.

Sådan opbevares apparatet korrekt:

• Rengør apparatet grundigt, og udskift beskadigede dele.
• Opbevar apparatet tørt og frostfrit.

Fejlafhjælpning

Fejl	Mulig årsag	Afhjælpning
Apparatet giver ikke en tilfredsstillende virkning	Vandet er ekstremt snavset	Fjern alger og blade fra dammen
		Udskift vandet i dammen
	Kvartsglasset er snavset	Rengør kvartsglasset
	UVC-pærens filter har ikke længere effekt	Udskift UVC-pæren. Efter 8000 driftstimer er filtereffekten op-brugt.
	Gennemstrømningen er for høj	Reducér pumpeydelsen
UVC-pæren lyser ikke	Netstikket er ikke tilsluttet	Sæt netstikket i stikkontakten
	UVC-lampen er defekt	Udskift UVC-pæren
	Nettilslutningen er defekt	Kontrollér den elektriske tilslutning
	Vitronic 55 W: UVC-renseenheden er koblet fra på grund af overop-hedning	Efter afkøling tænder UVC-renseenheden automatisk igen

Tekniske data

Beskrivelse			Vitronic
			11 W	18 W	24 W	36 W	55 W
Tilslutningsspænding		V AC	220 ... 240	220 ... 240	220 ... 240	220 ... 240	220 ... 240
Netfrekvens		Hz	50/60	50/60	50/60	50/60	50/60
Effektforbrug		W	14	18	24	36	55
Længde på netkabel		m	5	5	5	5	5
Beskyttelsesgrad			IP24	IP24	IP24	IP24	IP24
UVC-lampe	Type		11 W TC-S (UV-C)	18 W TC-S (UV-C)	24 W TC-S (UV-C)	36 W TC-S (UV-C)	55 W TC-S (UV-C)
Gen-nemløbsmængde	maksimum	l/t	1700	3500	4500	6000	8500
Driftstryk	maksimum	bar	0,5	0,6	0,6	0,6	0,6
Tilslutninger			3 × G1	3 × G1 12	3 × G1 12	3 × G1 12	3 × G1 12
Slangediameter		mm	19, 25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38
Velegnet til maks. damvolumen	uden fiskebestand	m ^3	10,0	20,0	25,0	40,0	60,0
	med fiskebestand	m ^3	5,0	10,0	12,5	20,0	30,0
	med koi-karpe	m ^3	2,5	5,0	6,5	10,0	15,0
Dimensioner	Længde	mm	330	529	529	529	660
	Bredde	mm	120	186	186	186	155
	Højde	mm	100	130	130	130	130
Vægt		kg	1,3	2,1	2,3	2,3	2,3

Tilladte vandværdier

Type		Ferskvand, søvand	Poolvand
pH-værdi		6,8 ... 8,5	7,2 ... 8,3
Hårdhed	DH	8 ... 15	8 ... 15
Frit klor	mg/l	<0,3	<0,6
Kloridindhold	mg/l	<250	<250
Saltindhold	%	<0,4	<0,4
Total tør rest	mg/l	<50	<50
Temperatur	°C	+4 ... +35	+4 ... +30

Lukkedele

Dette apparat må ikke bortskaffes som husholdningsaffald.

▶ Bortskaf UVC-lampen og apparatet på genbrugssteder, der er beregnet til det.
▶ Gør apparatet ubrugeligt ved at skære kablet af.
