BRUKSANVISNING WPW-20 MSW

För din bekvämlighet har denna bruksanvisning översatts med hjälp av maskinöversättning. Rimliga ansträngningar har gjorts för att tillhandahålla en korrekt översättning, men ingen automatiserad översättning är perfekt och är inte heller avsedd att ersätta mänskliga översättare. Den officiella bruksanvisningen är den engelska versionen. Eventuella avvikelser eller skillnader som kan ha uppstått i översättningen är inte bindande och har ingen rättslig verkan för efterlevnads- eller verkställighetsändamål. Om det uppstår frågor om huruvida informationen i användarhandboken är korrekt, hänvisar vi till den engelska versionen av innehållet, som är den officiella versionen.

Tekniska data

Parameterbeskrivning Parametervärde
Produktnamn	Del bricka
Modell	MSW-WPW-20
Nominell spänning [V~] / frekvens [Hz]	230/50
Tankkapacitet [l]	20
Arbetskapacitet [l]	13
Mått (bredd x djup x höjd) [cm]	43 x 33 x 24
Vikt [kg]	6,5

Läs och spara dessa instruktioner.

Läs igenom denna bruksanvisning noggrant innan du använder produkten. Skydda dig själv och andra genom att följa all säkerhetsinformation, varningar och försiktighetsåtgärder. Underlätenhet att följa instruktionerna kan resultera i personskada och/eller skada på produkt eller egendom. Spara instruktionerna för framtida referens.

SE

SÄKERHETSÅTGÄRDER

WARNING

Som med alla maskiner finns det vissa faror med deras drift och användning. Att utöva respekt och försiktighet minskar risken för personskador avsevärt.

Men om normala säkerhetsåtgärder förbises eller ignoreras, kan det leda till personskador på operatören eller skada på egendom.

1. Lär dig ALLTID maskinens tillämpningar, begränsningar och de specifika potentiella farorna som är speciella för den. Läs och bekanta dig med hela bruksanvisningen.
2. Bär ALLTID lämpliga skyddskläder, handskar och skyddsglasögon, tillverkade enligt de senaste europeiska säkerhetsstandarderna. Vardagsglasögon är inte skyddsglasögon.
3. Rengör ALLTID bort eventuella stänk av avfettningsmedel på huden, sök omedelbart läkare om det behövs.
4. Följ ALLTID avfettningstillverkarens instruktioner noggrant.
5. Kontrollera ALLTID efter skador. Innan du använder tvättmaskinen bör alla skadade delar kontrolleras för att säkerställa att den fungerar korrekt och utför sin avsedda funktion. Eventuella skador bör repareras ordentligt eller delen bytas ut. Om du är osäker, ANVÄND INTE maskinen. Rådfråga din lokala återförsäljare.
6. Koppla ALLTID bort brickan från strömförsörjningen innan du utför något underhåll eller rengöring av reservdelsbrickan.
7. Håll ALLTID arbetsområdet rent. Röriga områden och bänkar leder till olyckor, torka upp oavsiktligt spill av avfettningsmedel omedelbart.
8. Se ALLTID till att det finns tillräckligt med belysning. En minsta intensitet på 300 lux bör tillhandahållas. Se till att belysningen är placerad så att du inte arbetar i din egen skugga.
9. Håll ALLTID barn borta. Alla besökare bör hållas på säkert avständ från arbetsområdet, särskilt när maskinen används.
10. Håll ALLTID maskinen i toppskick. Håll tvättmaskinen ren för bästa och säkraste prestanda. Följ underhållsinstruktionerna.
11. Se ALLTID till att strömbrytaren är avstängd innan du ansluter den till elnätet. Undvik oavsiktlig start.
12. Koncentrera dig ALLTID på det aktuella jobbet, hur trivialt det än kan verka. Var medveten om att olyckor orsakas av slarv på grund av förtrogenhet.
13. Håll ALLTID rätt fotfäste och balans hela tiden, gå inte för långt. För bästa fotfäste, använd skor med gummisulor. Håll golvet rent.

SE

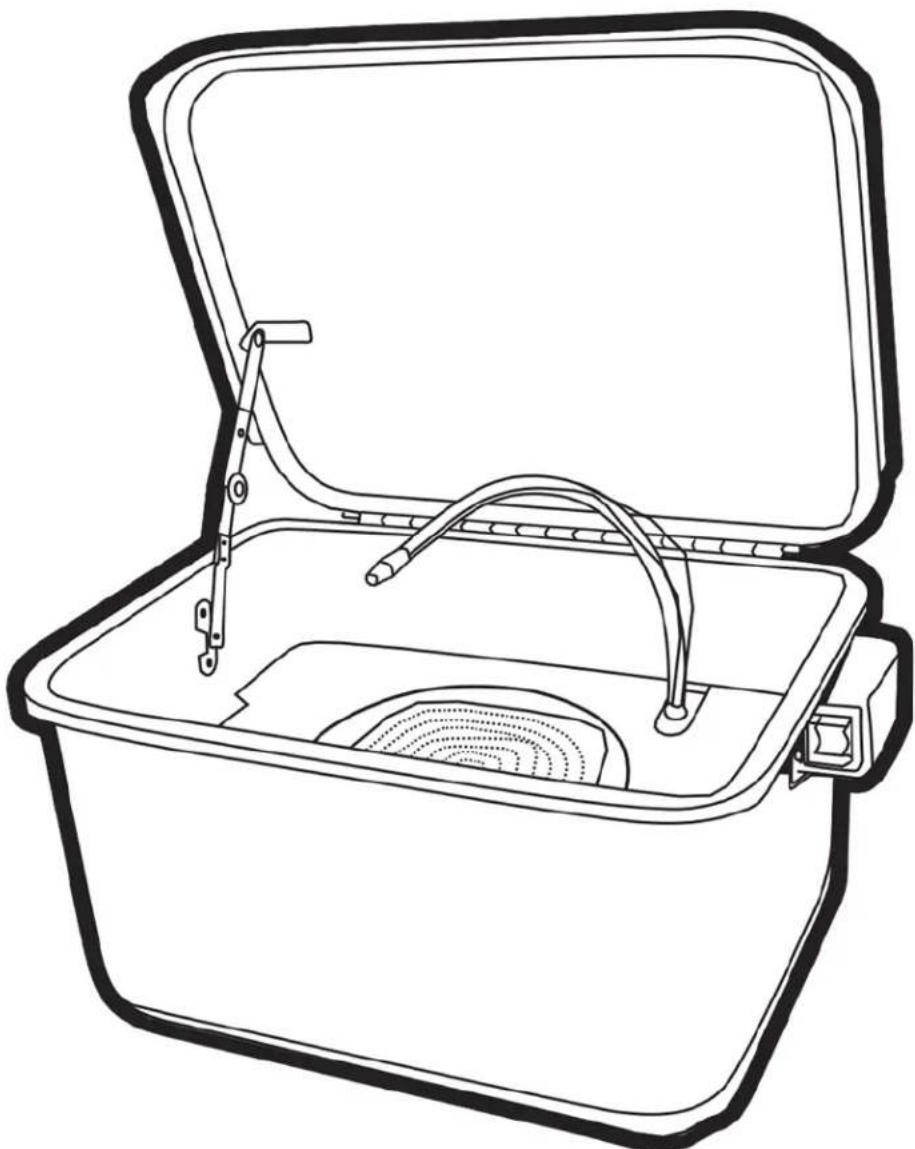

Inkluderar

1. 5,0 gallon kapacitet tank (3,5 gallon faktisk driftskapacitet)
2. Reservdelsbricka
3. Flexibelt, positionerbart "Gooseneck" vätskeutloppsrör i metall med munstycke

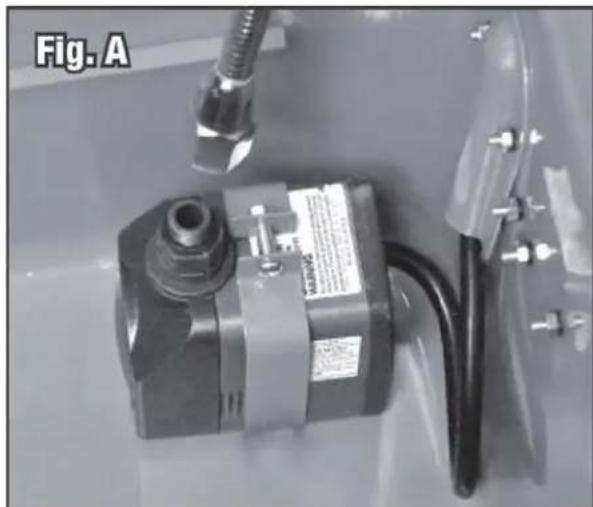

- Trä på det flexibla "svanhals"-vätskeutloppsröret av metall på pumpens utloppskoppling (Fig A).

- Placera rengöringsbrickan för delar över avsatserna på karets väggar. Se till att munstycket på det flexibla "svanhals"-vätskeutloppsröret av metall är format så att det är vänt inåt och nedåt mot mitten av karet (Fig B).

- Fyll enheten med lämplig vattenbaserad avfettningslösning tillräckligt för att täcka hela pumpen (ca 3,5 gallon) (Fig C).

Viktiga anmärkningar:

• Följ instruktionerna för blandning av avfettningslösning, användning och säkerhetsetikett noggrant före användning.
• Se till att rengöringslösningsnivån helt täcker pumpen, annars kommer den inte att fungera korrekt.
• Anslut nätsladden till en godkänd, jordad och GFI-utrustad AC 230V/50Hz.
  • Vrid strömbrytaren till läget "På". Reservdelsbrickan är nu klar att användas.

Användning

• Placera delar som ska rengöras på reservdelsfacket.
• Låt rengöringslösningen rinna helt över delytan och väta den helt. Låt lösningen mjukna upp eventuellt fett och skräp och använd sedan en lämplig rengöringsborste för att ta bort envisa avlagringar.
• Låt överflödig lösning rinna av från delarna, ta sedan bort från tvättmaskinen och skölj i varmt vatten.
• När du är klar, vrid pumpen till avstängt läge, stäng locket och koppla ur enheten.

Underhåll

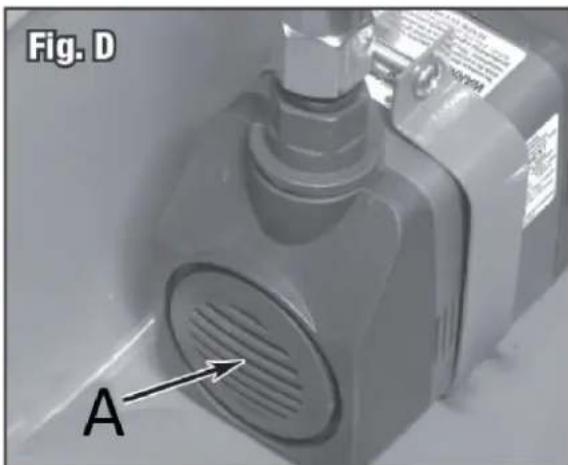

Koppla ur enheten och inspektera pumpens intagsgrill efter varje timmes rengöring (Fig D). Städa oftare om man tar bort alltför stora avlagringar av fett och grus.

Fig. D A

A – Pumpintagsgrill

SE

Viktig anmärkning:

• Underlåtenhet att rengöra pumpintaget kommer att resultera i minskat vätskeflöde, rengöringseffektivitet och eventuellt pumpmotorfel.
• Om det blir uppenbart att pumpens intagsgrill kräver rengöring oftare, är det troligt att rengöringslösningen behöver bytas ut och en ansamling av sediment från badkarets botten måste avlägsnas.
• Töm och håll avloppsrengöringslösning i lämpliga behållare och kassera på rätt sätt.

Felsökning

• Om vätska slutar flöda eller flödar sporadiskt, kanske pumpen inte är helt nedsänkt. Pumpen måste vara helt under vätskeytan för att fungera korrekt (Fig C).
• Om rengöringen av pumpintaget inte återställer pumpens prestanda, kan det finnas en ansamling av smuts och grus i det flexibla "svanhals"-vätskeutloppsröret av metall.
• Koppla ur enheten och ta bort det flexibla "svanhals"-vätskeutloppsröret av metall och kontrollera om det finns några hinder i röret och ta bort det.

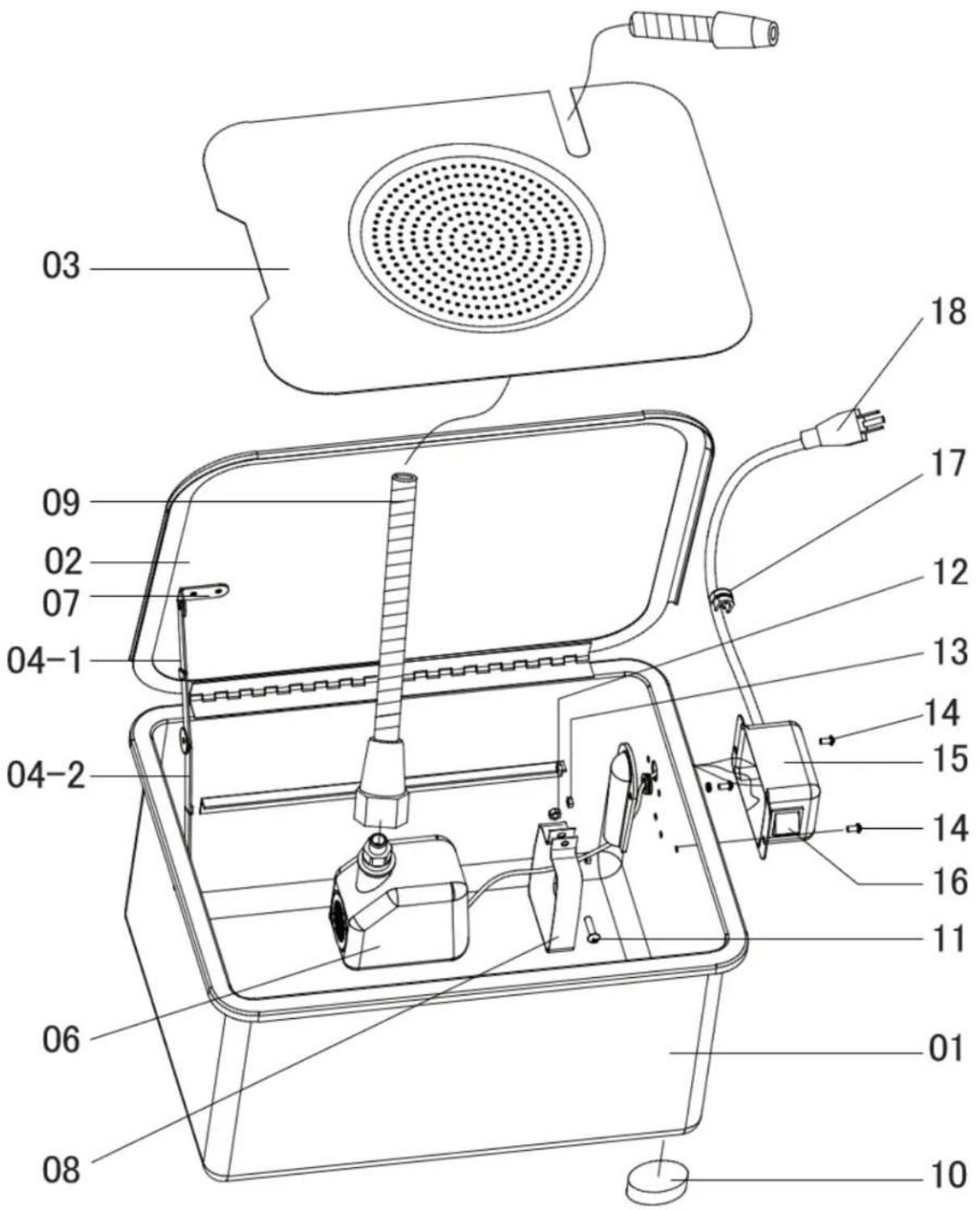

Delarlista

INGA	BESKRIVNING	INGA	BESKRIVNING
1	Tank	10	Plastfot
2	Lock	11	M5x30 Skruv
3	Arbetshylla	12	M5 Mutter
4-1	Övre smältlänk	13	Lock
4-2	Nedre smältlänk	14	M4x12 skruv
6	Pump	15	Switch Box
7	Nit	16	Växla
8	Pumphållare	17	Dragavlastning
9	Flexibel metalltapp	18	Nätsladd
