NÁVOD NA OBSLUHU WPW-20 MSW

Táto používatelšká príručka bola preložená pomocou strojového prekladu. Vynaložili sme primeranú snahu o poskytnutie presného prekladu, avšak žiadny automatický preklad nie je dokonalý a nemá nahradiť ľudských prekladatelov. Oficiálna používatelšká príručka je v anglickom jazyku. Akékoľvek nezrovnalosti alebo rozdiely, ku ktorým došlo v procese prekladu, nie sú záväzné a nemajú žiadny právny účinok na účely dodržiavania alebo presadzovania predpisov. Ak máte akékoľvek otázky týkajúce sa presnosti informácií obsiahnutých v používatelškej príručke, pozrite si jej anglickú verziu, ktorá predstavuje oficiálnu verziu.

Technické údaje

Popis parametra Hodnota parametra
Názov produktu	Podložka dielov
Model	MSW-WPW-20
Menovité napätie [V~]/frekvencia [Hz]	230/50
Kapacita nádrže [l]	20
Pracovná kapacita [l]	13
Rozmery (šírka x híbka x výška; mm) [cm]	43 x 33 x 24
Hmotnosť [kg]	6,5

Prečítajte si a uschovajte si tieto pokyny.

Pred použitím produktu si pozorne prečítajte tento návod na obsluhu. Chránět seba a ostatných dodržiavaním všetkých bezpečnostných informácií, varovaní a upozornení. Nedodržanie pokynov môže viest'k zraneniu osôb a/alebo poškodeniu produktu alebo majetku. Uschovajte si pokyny pre budúce použitie.

SK

Ako pri všetkých strojoch, aj pri ich prevádzke a používaní existujú určité riziká. Rešpekt a opatrnost výrazne zníži riziko zranenia osób.

Ak sa však prehliadnu alebo ignorujú bežné bezpečnostné opatrenia, môže dôjst' k zraneniu obsluhy alebo poškodeniu majetku.

1. VŽDY sa zoznámte s aplikáciami stroja, obmedzeniami a špecifickými potenciálnymi rizikami, ktoré sú preň typické. Prečítajte si a oboznámte sa s celým návodom na obsluhu.
2. VŽDY noste vhodný ochranný odev, rukavice a okuliare vyrobené podľa najnovších európskych bezpečnostných noriem. Každodenné okuliare nie sú bezpečnostné okuliare.
3. VŽDY očistite pokožku od náhodného striekania odmastovacieho prostriedku, v prípade potreby okamžite vyhládajte lekársku pomoc.
4. VŽDY pozorne dodržiavajte pokyny výrobcu odmastovača.
5. VŽDY skontrolujte poškodenie. Pred použitím práčky by sa mala skontrolovať akákol'vek poškodená časť, aby sa zabezpečilo, že bude správne fungovať a plnit svoju zamýšľanú funkciu. Akékol'vek poškodenie by malo byť riadne opravené alebo vymenená časť. V prípade pochybností stroj NEPOUŽÍVAJTE. Porad'te sa s miestnym predajcom.
6. VŽDY odpojte práčku od zdroja napájania pred vykonávaním akejkol'vek údržby alebo čistenia častí umývačky.
7. VŽDY udržujte pracovný priestor čistý. Neporiadok na miestach a lavičkách môže viest' k nehodám, náhodne rozliaty odmastóvací prostriedok ihned' utrite.
8. VŽDY zabezpečte, aby bolo k dispozícii dostatočné osvetlenie. Mala by sa zabezpečit minimálna intenzita 300 luxov. Uistite sa, že osvetlenie je umiestnené tak, aby ste nepracovali vo vlastnom tieni.
9. VŽDY držte deti mimo dosahu. Všetci návštevníci by sa mali zdržiavať v bezpečnej vzdialenosti od pracovného priestoru, najmä počas obsluhy stroja.
10. VŽDY udržujte stroj v top stave. Udržujte práčku čistú, aby ste dosiahli čo najlepší a najbezpečnejší výkon. Postupujte podľa pokynov na údržbu.
11. Pred zapojením do siete sa VŽDY uistite, že je vypínač vypnutý. Vyhnite sa náhodnému spusteniu.
12. VŽDY sa sústred'te na vykonávanú prácu, bez ohľadu na to, aká triviálna sa môže zdat. Uvedomte si, že nehody sú spôsobené nedbanlivost'ou kvôli známosti.
13. VŽDY udržujte správny postoj a za každých okolností nepresahujte rovnováhu. Pre čo najlepší postoj noste obuv s gumenou podrážkou. Udržujte podlahu čistú.

SK

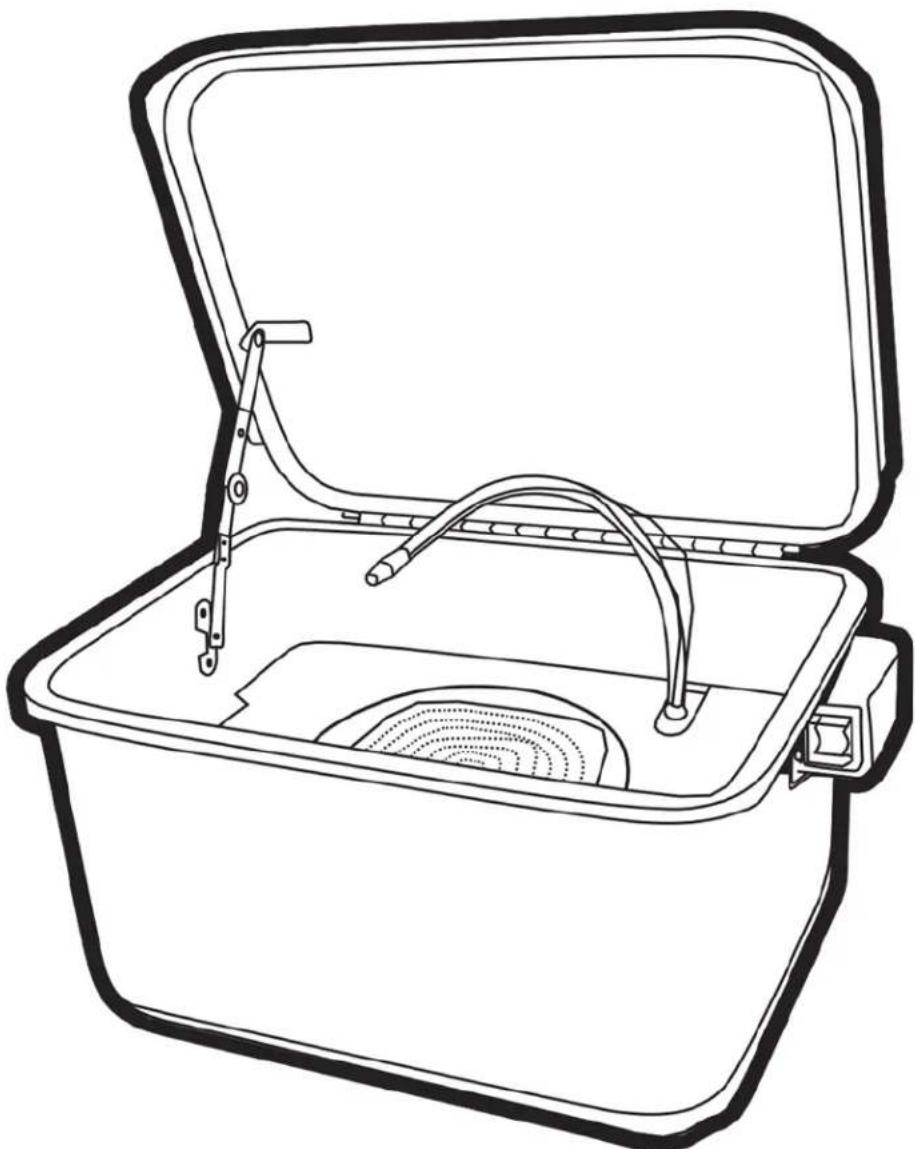

Zahřna

1. Nádrž s objemom 5,0 galónov (3,5 galónu skutočná prevádzková kapacita)

2. Zásobník na diely

3. Flexibilná, polohovateľná kovová vývodná trubica s „husím krkom“ s tryskou

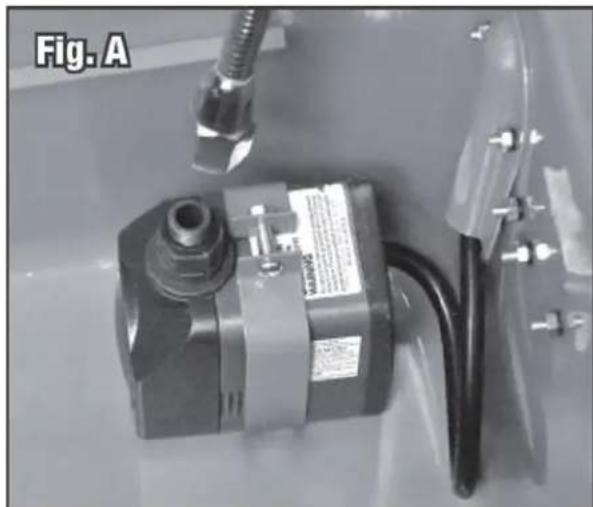

- Naskrutkujte flexibilnú kovovú hadicu na výstup tekutiny s „husím krkom“ na výstupnú armatúru čerpadla (obr. A).

- Umiestnite podnos na čistenie dielov cez rímsy na stenách vane. Uistite sa, že dýza ohybnej kovovej trubice na výstup tekutiny s „husím krkom“ je tvarovaná tak, aby smerovala dovnútra a nadol smerom k stredu vane (obr. B).

- Naplňte jednotku vhodným odmastovacím roztokom na vodnej báze dostatočne na pokrytie celej pumpy (približne 3,5 galónu) (obr. C).

• Pred použitím starostlivo dodržiavajte pokyny na miešanie odmastovacieho roztoku, použitie a bezpečnostné pokyny.
• Uistite sa, že hladina čistiaceho roztoku úplne pokrýva pumpu, inak nebude fungovat správne.
• Zapojte napájací kábel do schváleného, uzemneného AC 230V/50Hz vybaveného GFI.
• Prepnite vypínač do polohy „Zapnuté“. Umývačka súčiastok je teraz pripravená na použitie.

Prevádzka

• Umiestnite diely, ktoré chcete vyčistiť, na zásobník na diely.
• Nechajte čistiaci roztok úplne pretiect po povrchu dielu a úplne ho navlhčit. Nechajte roztok čas na zmäkčenie mastnoty a nečistôt a potom použite vhodnú kefku na čistenie častí na odstránenie odolných usadenín.
• Nechajte prebytočný roztok vytiečť z častí, potom vyberte z práčky a opláchnite v teplej vode.
• Po dokončení otočte čerpadlo do vypnutei polohy, zatvorte veko a odpoite jednotku.

Údržba

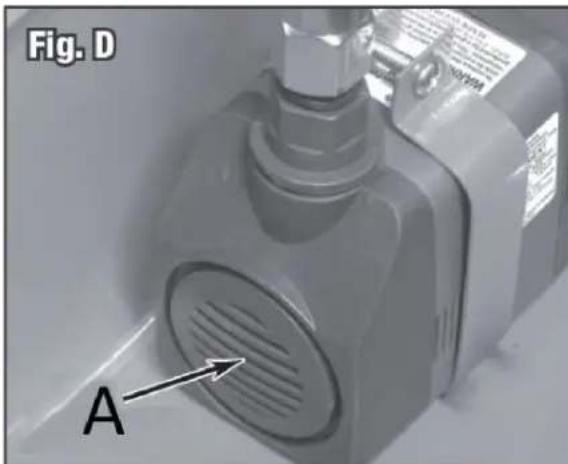

Po každej hodine čistenia odpojte jednotku a skontrolujte vstupnú mriežku čerpadla (obr. D). Čistite častejšie ak sa odstráni nadmerne silné usadeniny mastnoty a piesku.

Fig. D A

SK

• Nevyčistenie prívodu čerpadla bude mať za následok znížený prietok kvapaliny, účinnost čistenia a prípadnú poruchu motora čerpadla.
• Ak sa ukáže, že mriežka nasávania čerpadla vyžaduje čistenie častejšie, je pravdepodobné, že je potrebné vymeniť čistiaci roztok a odstránit' nahromadené usadeniny z dna vane.
  • Vypustite a nalejte roztok na čistenie odtokov do vhodných nádob a riadne zlikvidujte.

Riešenie problémov

• Ak kvapalina prestane tieč' alebo tečie sporadicky, čerpadlo nemusí byt úplne ponorené. Aby čerpadlo správne fungovalo, musí byt úplne pod hladinou kvapaliny (obr. C).
• Ak čistenie nasávania čerpadla neobnoví výkon čerpadla, vo flexibilnej kovovej trubici na výstup tekutiny s husím krkom sa môžu nahromadit' nečistoty a piesok.
• Odpojte jednotku a vyberte flexibilnú kovovú výstupnú trubicu tekutiny s „husím krkom“ a skontroluite, či v trubici nie sú prekážky a odstráňte ju.

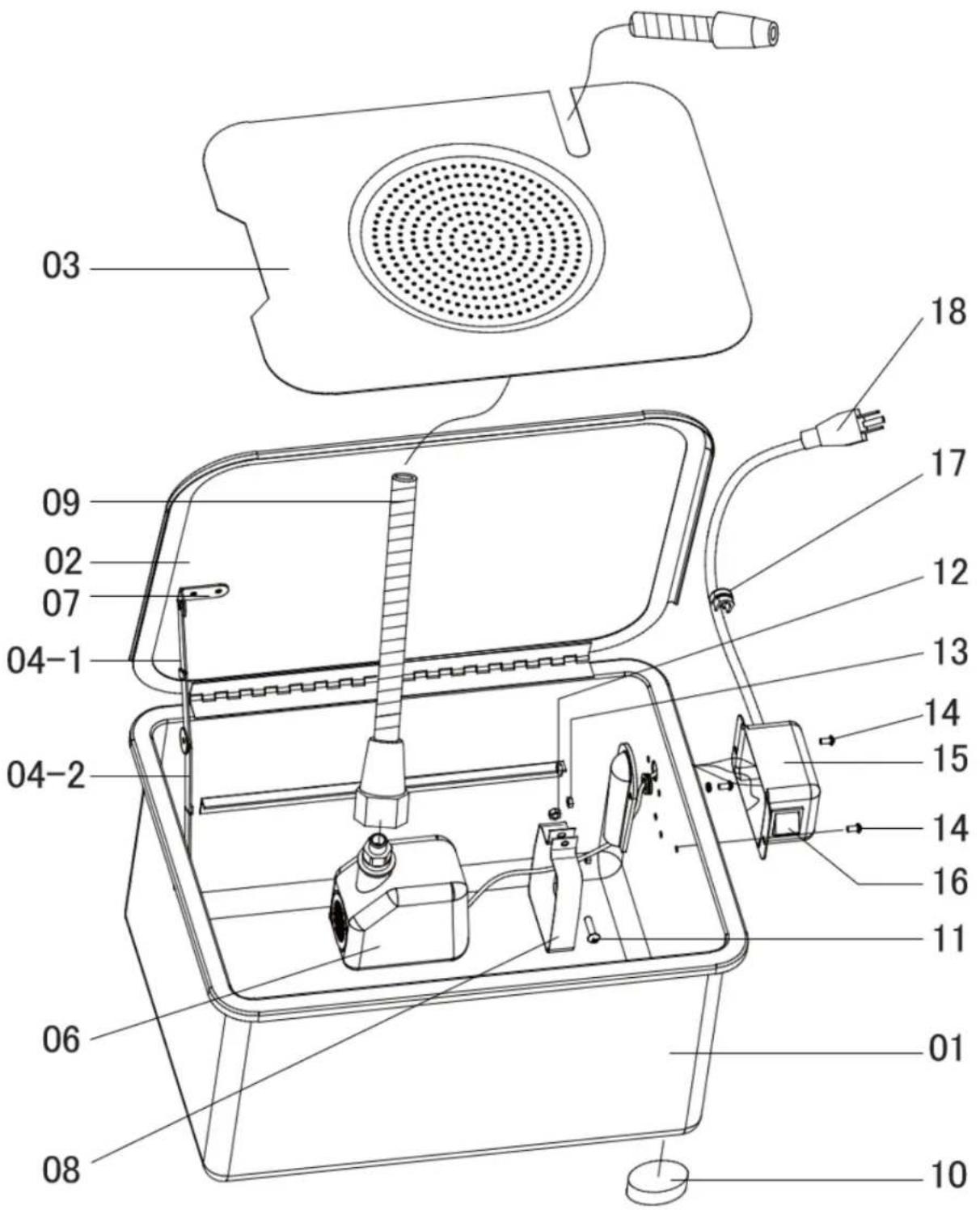

Zoznam dielov

NIE	POPIS	NIE	POPIS
1	Nádrž	10	Plastová noha
2	Veko	11	Skrutka M5x30
3	Pracovná polica	12	Matica M5
4-1	Horný tavný článok	13	Kryt
4-2	Spodný tavný článok	14	Skrutka M4x12
6	Pumpa	15	Spínacia skrinka
7	Nit	16	Prepínač
8	Držiak pumpy	17	Uvol’nenie napätia
9	Flexibilný kovový nástavec	18	Napájací kábel
