NÁVOD K OBSLUZE WPW-20 MSW

Tento návod k použití byl přeložen strojově. Vždy se snažíme o poskytnutí přesného překladu. Žádný strojový překlad však není dokonalý. Rovněž neslouží k nahrazení překladu lidskou osobou. Oficiální návod k použití je dostupný v anglické verzi. Případné nesrovnalosti nebo rozdíly v překladu nejsou závazné a nemají žádný právní účinek pro účely dodržování předpisů nebo jejich vymáhání. V případě jakýchkoli otázek ohledně správnosti informací uvedených v návodu k použití se říd'te anglickou verzí tohoto obsahu. Jedná se o oficiální verzi.

Technické údaje

Popis parametru Hodnota parametru
Stůl pro horní frézku	Podložka dílů
Model	MSW-WPW-20
Jmenovité napětí [V~] / frekvence [Hz]	230/50
Kapacita nádrže [l]	20
Pracovní kapacita [l]	13
Rozměry (šířka x hloubka x výška) [cm]	43 x 33 x 24
Hmotnost [kg]	6,5

Přečtěte si prosím tyto pokyny a uschovejte je.

Před použitím výrobku si pečlivě přečtěte tento návod k obsluze. Chraňte sebe i ostatní dodržováním všech bezpečnostních informací, varování a upozornění. Nedodržení pokynů může vést ke zranění osob a/nebo poškození produktu nebo majetku. Uschovejte si pokyny pro budoucí použití.

CZ

BEZPEČNOSTNÍ OPATŘENÍ

VAROVÁNÍ

Stejně jako u všech strojů existují určitá rizika spojená s jejich provozem a používáním. Respekt a opatrnost výrazně sníží riziko zranění osob. Pokud však budou běžná bezpečnostní opatření přehlížena nebo ignorována, může dojít ke zranění obsluhy nebo poškození majetku.

1. VŽDY se seznamte s aplikacemi stroje, omezeními a specifickými potenciálními nebezpečími, která jsou pro něj charakteristická. Přečtěte si a seznamte se s celým návodem k obsluze.
2. VŽDY používejte vhodný ochranný oděv, rukavice a brýle vyrobené podle nejnovějších evropských bezpečnostních norem. Každodenní brýle nejsou bezpečnostní brýle.
3. VŽDY očistěte pokožku od náhodného potřísnění odmaštovačem, v případě potřeby okamžitě vyhledejte lékařskou pomoc.
4. VŽDY pečlivě dodržujte pokyny výrobce odmaštovače.
5. VŽDY zkontrolujte, zda nedošlo k poškození. Před použitím pračky by měla být kontrolována jakákoli poškozená část, aby bylo zajištěno, že bude správně fungovat a plnit zamýšlenou funkci. Jakékoli poškození by mělo být řádně opraveno nebo část vyměněna. V případě pochybností stroj NEPOUŽÍVEJTE. Poradťe se s místním prodejcem.
6. VŽDY odpojte myčku od napájení před prováděním jakékoli údržby nebo čištění myčky dílů.
7. VŽDY udržujte pracovní prostor v čistotě. Nepořádek a lavičky vedou k úrazům, náhodné rozlití odmašťovače okamžitě vyčistěte.
8. VŽDY zajistěte dostatečné osvětlení. Měla by být zajištěna minimální intenzita 300 luxů. Ujistěte se, že osvětlení je umístěno tak, abyste nepracovali ve svém vlastním stínu.
9. VŽDY držte děti mimo dosah. Všichni návštěvníci by se měli zdržovat v bezpečné vzdálenosti od pracovního prostoru, zejména při obsluze stroje.
10. VŽDY udržujte stroj v top stavu. Udržujte pračku čistou pro nejlepší a nejbezpečnější výkon. Dodržujte pokyny pro údržbu.
11. VŽDY se ujistěte, že je vypínač před připojením k síti vypnutý. Zabraňte náhodnému spuštění.
12. VŽDY se soustřed'te na vykonávanou práci, bez ohledu na to, jak triviální se může zdát. Uvědomte si, že nehody jsou způsobeny nedbalostí kvůli důvěrnosti.
13. VŽDY udržujte správný postoj a rovnováhu za všech okolností nepřesahujte. Pro nejlepší postavení noste obuv s pryžovou podrážkou. Udržujte podlahu čistou.

CZ

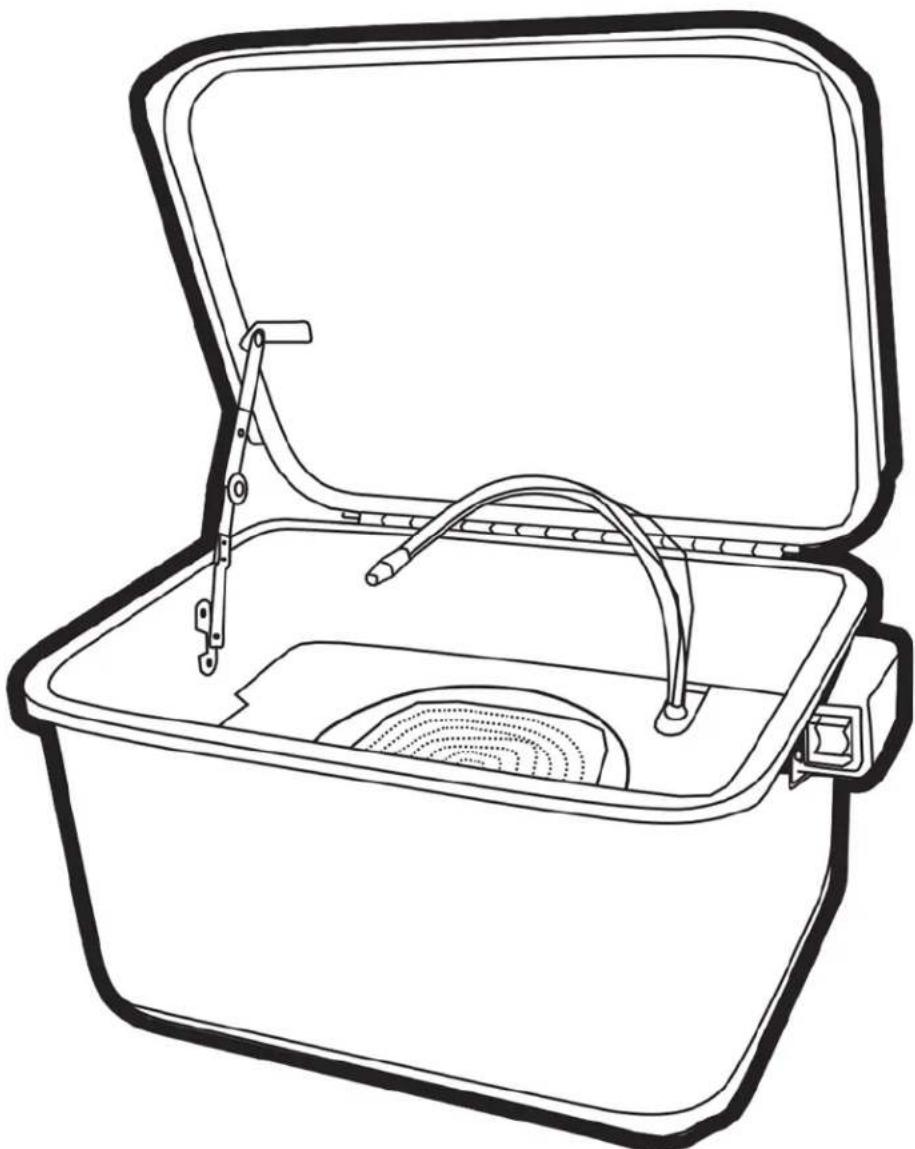

Zahrnuje

1. Kapacita nádrže 5,0 galonu (3,5 galonu skutečná provozní kapacita)

2. Zásobník dílů

3. Flexibilní, polohovatelná kovová výstupní trubice kapaliny „Husí krk“ s tryskou

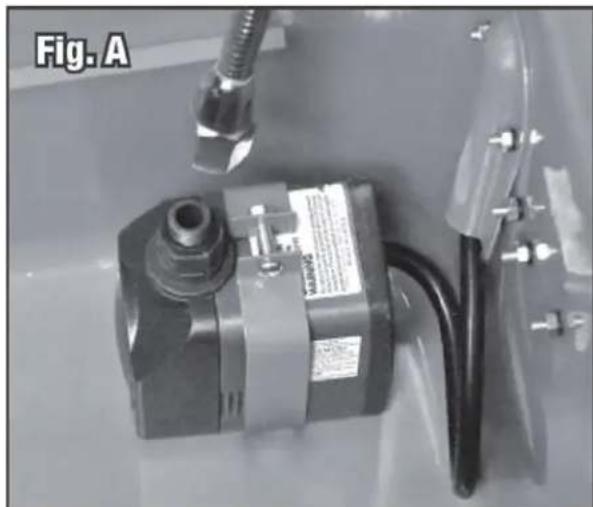

- Navlékněte ohebnou kovovou hadici pro výstup kapaliny s „husím krkem“ na výstupní armaturu čerpadla (obr. A).

- Umístěte podnos na čištění dílů přes římsy na stěnách vany. Ujistěte se, že tryska ohebné kovové výstupní trubice tekutiny s „husím krkem“ je tvarována tak, aby směřovala dovnitř a dolů ke středu vany (obr. B).

- Naplňte jednotku vhodným odmašťovacím roztokem na vodní bázi natolik, aby pokryl celou pumpu (cca 3,5 galonu) (obr. C).

• Před použitím pečlivě dodržujte pokyny pro míchání, použití a bezpečnostní štítky odmašťovacího roztoku.
• Ujistěte se, že hladina čisticího roztoku zcela pokrývá čerpadlo, jinak nebude fungovat správně.
• Zapojte napájecí kabel do schváleného uzemněného AC 230V/50Hz vybaveného GFI.
• Přepněte vypínač napájení do polohy „Zapnuto“. Myčka dílů je nyní připravena k použití.

Činnost

• Umístěte díly, které chcete vyčistit, na zásobník dílů.
• Nechte čisticí roztok zcela stéct po povrchu součásti a zcela jej namočte. Nechte roztok změkčit případnou mastnotu a nečistoty a poté použijte vhodný kartáč na čištění dílů k odstranění odolných usazenin.
• Nechte přebytečný roztok vytéct z dílů, poté vyjměte z myčky a opláchněte v teplé vodě.
• Po dokončení vypněte čerpadlo, zavřete víko a odpojte jednotku ze zásuvky.

ÚDRŽBA

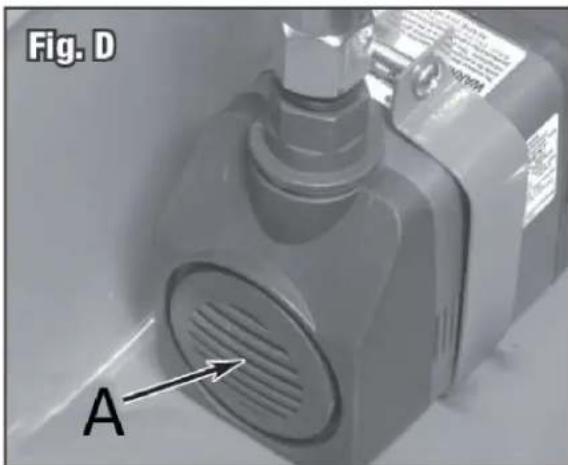

Po každé hodině čištění odpojte jednotku a zkontrolujte mřížku sání čerpadla (obr. D). Čistěte častěji pokud se odstraní nadměrně silné usazeniny mastnoty a písku.

Fig. D A

A – Gril sání čerpadla

CZ

Důležitá poznámka:

• Nečištění sání čerpadla bude mít za následek snížený průtok kapaliny, účinnost čištění a případnou poruchu motoru čerpadla.
• Pokud je zřejmé, že sací mřížka čerpadla vyžaduje čištění častěji, je pravděpodobné, že je třeba vyměnit čisticí roztok a odstranit nahromaděné usazeniny ze dna vany.
  • Vypustte a nalijte čisticí roztok do vhodných nádob a řádně zlikvidujte.

Řešení problémů

• Pokud kapalina přestane proudit nebo teče sporadicky, čerpadlo nemusí být zcela ponořeno. Aby čerpadlo správně fungovalo, musí být zcela pod hladinou kapaliny (obr. C).
• Pokud čištění sání čerpadla neobnoví výkon čerpadla, může se ve flexibilní kovové výstupní trubici kapaliny s „husím krkem“ nahromadit nečistota a písek.
• Odpojte jednotku a vyjměte flexibilní kovovou výstupní trubici kapaliny s „husím krkem“ a zkontrolujte, zda v trubici nejsou překážky, a odstraňte ji.

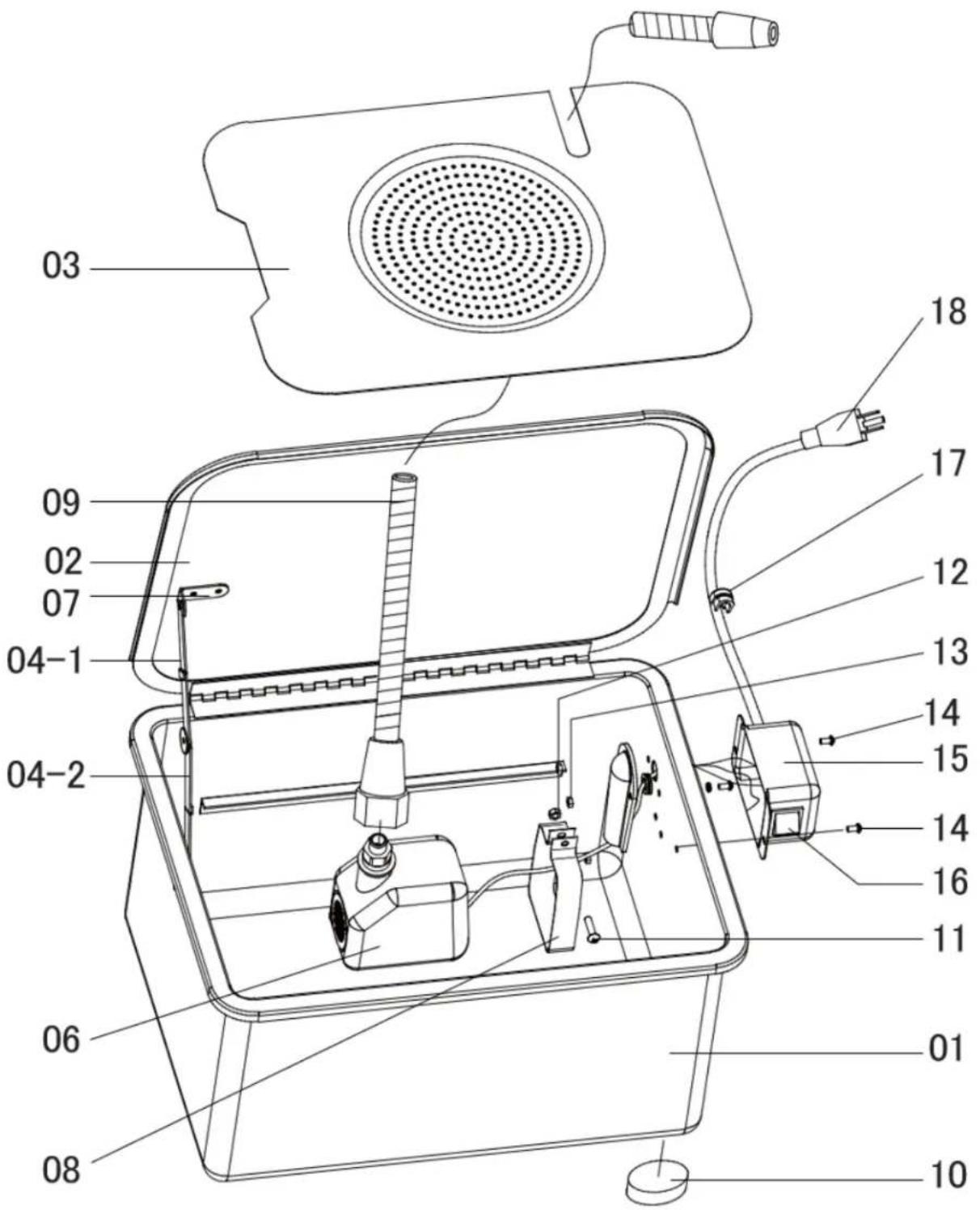

Seznam dílů

ŽÁDNÝ	POPIS ŽÁDN	Ý	POPIS
1	Nádržka	10	Plastová noha
2	Víčko	11	Šroub M5x30
3	Pracovní police	12	Matice M5
4-1	Horní tavný článek	13	Kryt
4-2	Spodní tavný článek	14	Šroub M4x12
6	Čerpadlo	15	Spínací skříňka
7	Nýt	16	Vypínač
8	Držák pumpy	17	Odlehčení napětí
9	Flexibilní kovový čep	18	Napájecí kabel

CZ
