MANUALE UTENTE WPW-20 MSW

Questo manuale di istruzioni è stato tradotto con la traduzione automatica. Ci sforziamo costantemente di fornire una traduzione accurata. Tuttavia, nessuna traduzione automatica è perfetta, né intende sostituire la traduzione umana. Il manuale di istruzioni ufficiale è nella versione inglese. Eventuali discrepanze o differenze create dalla traduzione non sono vincolanti e non hanno alcun effetto legale ai fini della conformità o dell'esecuzione. In caso di domande relative all'accuratezza delle informazioni contenute nel manuale di istruzioni, consultare la versione inglese dei contenuti, in quanto questa è la versione ufficiale.

Dati tecnici

Descrizione del parametro	Valore del parametro
Nome del prodotto	Rondella di parte
Modello	Modello MSW-WPW-20
Tensione nominale [V~] / frequenza [Hz]	230/50
Capacità del serbatoio [l]	20
Capacità di lavoro [l]	13
Dimensioni (larghezza x profondità x altezza) [cm]	Dimensioni: 43x33x24
Peso [kg]	6,5

Si prega di leggere e conservare queste istruzioni.

Prima di utilizzare il prodotto, leggere attentamente il presente manuale d'uso. Proteggete voi stessi e gli altri osservando tutte le informazioni, le avvertenze e le precauzioni di sicurezza. La mancata osservanza delle istruzioni potrebbe causare lesioni personali e/o danni al prodotto o alla proprietà. Si prega di conservare le istruzioni per riferimento futuro.

PRECAUZIONI DI SICUREZZA

AVVERTIMENTO

Come per tutti i macchinari, il loro funzionamento e utilizzo comportano determinati rischi. Adottando comportamenti rispettosi e prudenti si ridurranno notevolmente i rischi di lesioni personali.

Tuttavia, se le normali precauzioni di sicurezza vengono trascurate o ignoreate, potrebbero verificarsi lesioni personali all'operatore o danni alla proprietà.

1. Imparare SEMPRE le applicazioni della macchina, i suoi limiti e i potenziali pericoli specifici ad essa peculiari. Leggere e acquisire familiarità con l'intero manuale operativo.
2. Indossare SEMPRE indumenti protettivi, guanti e occhiali protettivi adatti, realizzati secondo i più recenti standard di sicurezza europei. Gli occhiali da vista di uso quotidiano non sono occhiali di sicurezza.
3. Pulire SEMPRE eventuali schizzi accidentali di sgrassatore sulla pelle e, se necessario, consultare immediatamente un medico.
4. Seguire SEMPRE attentamente le istruzioni del produttore dello sgrassatore.
5. Controllare SEMPRE che non vi siano danni. Prima di utilizzare la lavatrice, è necessario controllare eventuali parti danneggiate per assicurarsi che funzioni correttamente e svolga la sua funzione prevista. Eventuali danni devono essere riparati adeguatamente oppure il pezzo deve essere sostituito. In caso di dubbi, NON utilizzare la macchina. Rivolgiti al tuo rivenditore locale.
6. Scollegare SEMPRE la lavatrice dall'alimentazione elettrica prima di effettuare qualsiasi operazione di manutenzione o pulizia della stessa.
7. Mantenere SEMPRE pulita l'area di lavoro. Aree e panche disordinate possono causare incidenti: pulire immediatamente eventuali fuoriuscite accidentali di sgrassatore.
8. Assicurarsi SEMPRE che sia disponibile un'illuminazione adeguata. Dovrebbe essere fornita un'intensità minima di 300 lux. Assicuratevi che l'illuminazione sia posizionata in modo da non lavorare nella vostra ombra.
9. TENERE SEMPRE i bambini lontani. Tutti i visitatori devono essere tenuti a distanza di sicurezza dall'area di lavoro, in particolare durante l'utilizzo della macchina.
10. Mantenere SEMPRE la macchina in condizioni ottimali. Per ottenere prestazioni ottimali e sicure, mantenere la lavatrice pulita. Seguire le istruzioni per la manutenzione.
11. Assicurarsi SEMPRE che l'interruttore sia spento prima di collegare la spina alla rete elettrica. Evitare l'avviamento accidentale.
12. Concentratevi SEMPRE sul lavoro da svolgere, non importa quanto banale possa sembrare. Tenete presente che gli incidenti sono causati dalla disattenzione dovuta alla familiarità.
13. Mantieni SEMPRE la giusta posizione e il giusto equilibrio in ogni momento, non sbilanciarti troppo. Per una migliore aderenza, indossare calzature con suola in gomma. Mantenere il pavimento libero.

IT

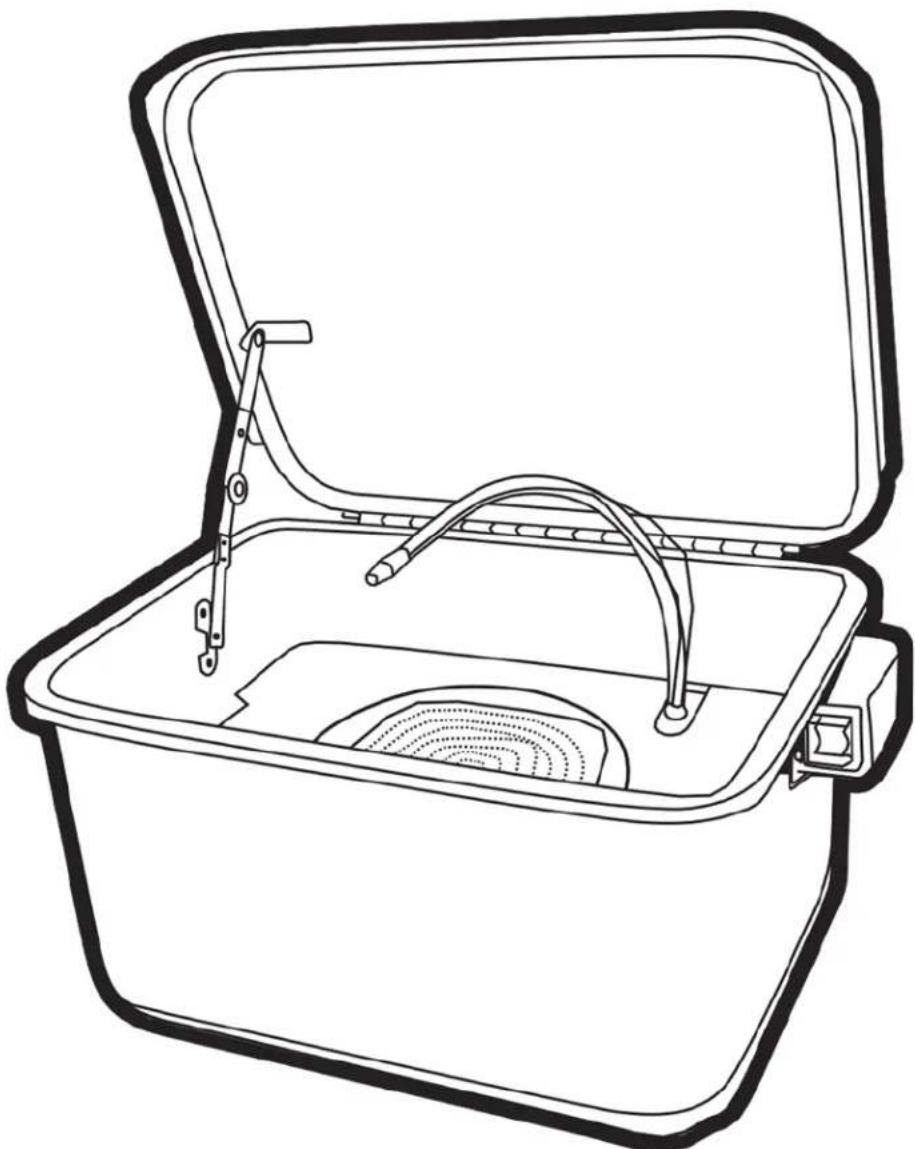

Include

1. Serbatoio con capacità di 5,0 galloni (3,5 galloni capacità operativa effettiva)

2. Vassoio per parti

3. Tubo flessibile di uscita del fluido "a collo di cigno" in metallo posizionabile con ugello

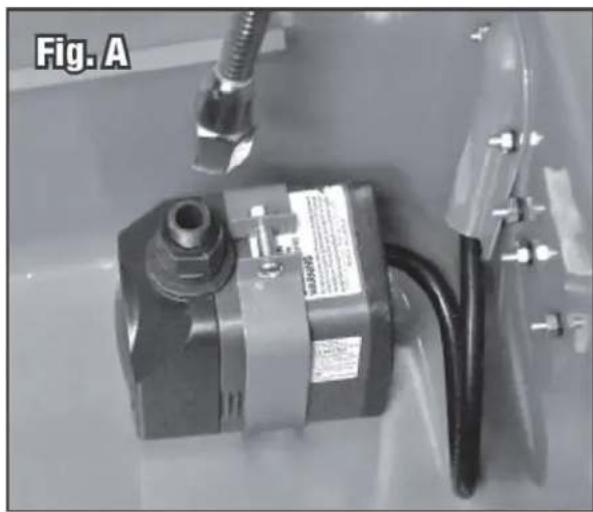

- Avvitare il tubo flessibile di uscita del fluido a "collo di cigno" in metallo sul raccordo di uscita della pompa (Fig. A).

- Posizionare il vassoio per la pulizia dei pezzi sui bordi delle pareti della vasca. Assicurarsi che l'ugello del tubo di uscita del fluido a "collo d'oca" in metallo flessibile sia sagomato in modo da essere rivolto verso l'interno e verso il basso, in direzione del centro della vasca (Fig. B).

- Riempire l'unità con una soluzione sgrassante idonea a base d'acqua in quantità sufficiente a coprire l'intera pompa (circa 3,5 galloni) (Fig. C).

• Prima dell'uso, seguire attentamente le istruzioni riportate sull'etichetta di sicurezza, la miscelazione e l'uso della soluzione sgrassante.
• Assicurarsi che il livello della soluzione detergente copra completamente la pompa, altrimenti non funzionerà correttamente.
• Collegare il cavo di alimentazione a una presa AC 230 V/50 Hz approvata, dotata di messa a terra e interruttore differenziale.
• Portare l'interruttore di alimentazione in posizione "On". La lavatrice per pezzi è ora pronta per l'uso.

Operazione

• Posizionare i pezzi da pulire sul vassoio portapezzi.
• Lasciare che la soluzione detergente scorra completamente sulla superficie della parte, bagnandola completamente. Lasciare che la soluzione ammorbidisca il grasso e i detriti, quindi utilizzare una spazzola adatta per la pulizia dei pezzi per rimuovere i depositi ostinati.
• Lasciare scolare la soluzione in eccesso dai componenti, quindi rimuoverli dalla lavatrice e risciacquarli con acqua calda.
• Una volta terminato, spegnere la pompa, chiudere il coperchio e scollegare l'unità.

MANUTENZIONE

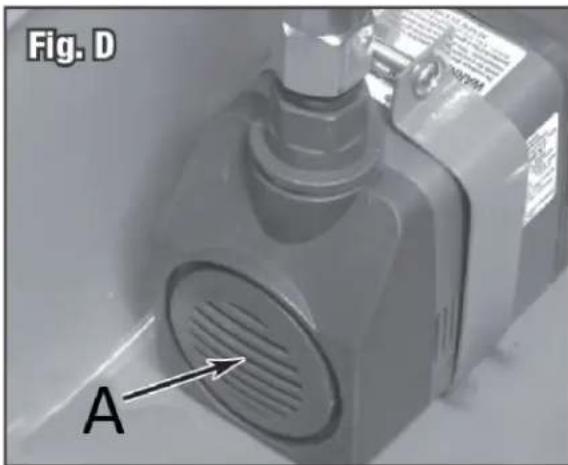

Scollegare l'unità e ispezionare la griglia di aspirazione della pompa dopo ogni ora di pulizia (Fig. D). Pulisci più spesso se si rimuove depositi eccessivamente pesanti di grasso e ghiaia.

IT

Fig. D A

A – Griglia di aspirazione della pompa

Nota importante:

- La mancata pulizia dell'aspirazione della pompa comporterà una riduzione del flusso del fluido, dell'efficacia della pulizia e, infine, un guasto del motore della pompa.

- Se risulta evidente che la griglia di aspirazione della pompa necessita di una pulizia più frequente, è probabile che sia necessario sostituire la soluzione detergente e rimuovere l'accumulo di sedimenti dal fondo della vasca.

- Scolare e versare la soluzione detergente per scarichi in contenitori idonei e smaltirla correttamente.

Risoluzione dei problemi

- Se il fluido smette di fluire o fluisce in modo sporadico, la pompa potrebbe non essere completamente immersa. Per funzionare correttamente, la pompa deve trovarsi completamente sotto il livello della superficie del fluido (Fig. C).

- Se la pulizia dell'aspirazione della pompa non ripristina le prestazioni della pompa, potrebbe essere presente un accumulo di sporcizia e granelli nel tubo di uscita del fluido "a collo d'oca" in metallo flessibile.

- Scollegare l'unità e rimuovere il tubo di uscita del fluido flessibile in metallo "a collo di cigno", quindi verificare la presenza di ostruzioni nel tubo e rimuoverle.

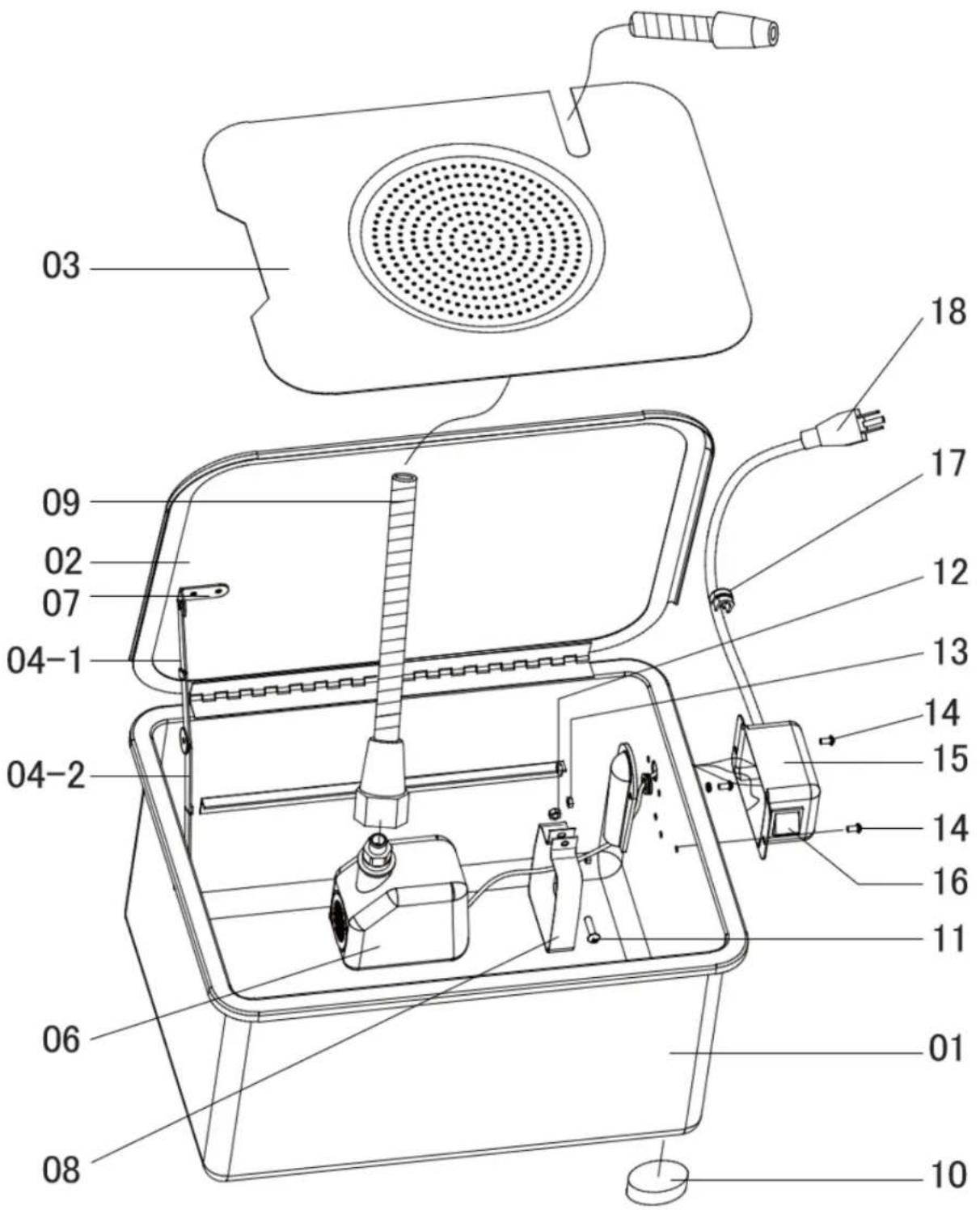

Elenco delle parti

IT

NO	DESCRIZIONE	NO	DESCRIZIONE
1	Contenitore	10	Piede di plastica
2	Coperchio	11	Vite M5x30
3	Scaffale di lavoro	12	Dado M5
4-1	Collegamento fusibile superiore	13	Copertura
4-2	Collegamento fusibile inferiore	14	Vite M4x12
6	Pompetta	15	Scatola di commutazione
7	Rivetto	16	Selettore
8	Supporto pompa	17	Sollievo dalla trazione
9	Rubinetto flessibile in metallo	18	Cavo di alimentazione
