BRUKSANVISNING PG2200 EASY MSW

H. Motoroliepåfyldningsprop med oliepind

DA

För din bekvämlighet har denna bruksanvisning översatts med hjälp av maskinöversättning. Rimliga ansträngningar har gjorts för att tillhandahålla en korrekt översättning, men ingen automatiserad översättning är perfekt och är inte heller avsedd att ersätta mänskliga översättare. Den officiella bruksanvisningen är den engelska versionen. Eventuella avvikelser eller skillnader som kan ha uppstått i översättningen är inte bindande och har ingen rättslig verkan för efterlevnads- eller verkställighetsändamål. Om det uppstår frågor om huruvida informationen i användarhandboken är korrekt, hänvisar vi till den engelska versionen av innehållet, som är den officiella versionen.

Tekniska data

Parameterbeskrivning	Parametervärde
Produktnamn	Elgenerator
Modell	MSW-PG3000 LÄTT	MSW-PG2200 LÄTT
Motortyp	Bensin 1-cylindrig, 210 cm ^3 fyrtaktare, luftkyld, OHV-typ, 8,5: 1 kompression, manuell start, Euro 5	Bensin 1-cylindrig, 196 cm ^3 fyrtaktare, luftkyld, OHV-typ, 8,5: 1 kompression, manuell start, Euro 5
Nominell/maximal hastighet [rpm]	3000 / 3600
Maximal motoreffekt [kW/HP]	5,2/7 vid 3600 rpm	3,68/6,5 vid 3600 rpm.
Maximalt vridmoment [Nm]	14 vid 2500 rpm	13 vid 2500 rpm.
Matningsspänning [V~] /Frekvens [Hz]	12V ~ DC / 230V ~ AC / 50 Hz
Märkeffekt [kVA]	3,1	2,2
Nominell/maxeffekt [W]	2800 / 3000	2000 / 2200
DC-utgång	12V / 8,3A
AC-utgång	230V 12,2A	12V 8,3A
Effektfaktor	1,0
Märkutgångsström [A]	26 / 13 / 7	19 / 9,1
Motorolja typ	Rekommenderad 10-W30-40 * för 4-taktsmotorer med rengöringstillsatser*Standard applikationstemperaturförhållanden.Vid mycket låga temperaturer under -20 ° Crekommenderas SAE 5W30.

SE

Tändstiftstyp / elektrodgap [mm]	F6RTC (eller motsvarande) / 0,7-0,8 mm
Bränsletankens kapacitet [L]	15
Motorsmörjsystem volym [L]	0,6
Bränsletyp	Blyfritt bränsle min 95 oktan (RON)
Appliceringstemperaturområde [°C]	-5 ~ +40
Genomsnittlig bränsleförbrukning [L/h]	2,9 2
Mått (längd x bredd x höjd) [mm]	620 x 570 x 540 820 x 580 x 530
Vikt [kg]	45	40
Ljudnivå [dB(A)]	94,8	91,6
Ljudeffektnivå LwA [dB (A)]	94,8	91,6
Ljudtrycksnivå LpA [dB (A)]	74,8	71,6
Överströmsskydd	√

1. Allmän beskrivning

Denna bruksanvisning är avsedd att vara ett stöd för en säker och tillförlitlig användning. Produkten är konstruerad och tillverkad strikt enligt tekniska anvisningar, med hjälp av den senaste tekniken och de senaste komponenterna och enligt de högsta kvalitetsstandarderna.

LÄS NOGGRANT IGENOM OCH FÖRSTÅ DENNA BRUKSANVISNING INNAN ARBETET PÅBÖRJAS.

För att säkerställa en lång livslängd och tillförlitlig drift av maskinen ska du se till att den används och underhålls på rätt sätt enligt anvisningarna i bruksanvisningen. De tekniska data och specifikationer som anges i denna bruksanvisning är aktuella. Tillverkaren förbehåller sig rätten att göra ändringar för att förbättra kvaliteten. Med beaktande av tekniska framsteg och möjligheten att begränsa buller har utrustningen utformats och byggts så att risker på grund av bulleremission minskas till lägsta möjliga nivå.

Förklaring av symbolerna

CE		Produkten uppfyller kraven i de tillämpliga säkerhetsstandarderna.
		Läs instruktionerna före användning.
		Återvinningsbar produkt.
		OBS! eller WARNING! eller KOM IHÅG! beskriver en situation (allmän varningsskylt).
		Använd hörselskydd. Exponering för buller kan orsaka hörselnedsättning.
		Använd skyddshandskar.
		OBS! Risk för elektrisk stöt!
		OBS! Varning för högt ljud!
		OBS! Brandrisk - brandfarliga material!
		Varning för förgiftningsrisk med giftiga ämnen!
		OBS! Heta ytor kan orsaka brännskador!
		En kvävande atmosfär! Använd inte i ett oventilerat utrymme [ilska för avgasförgiftning]!
		Rökning förbjuden i närheten av utrustningen. Enheten innehåller brandfarliga ämnen.

OBS! Illustrationerna i denna bruksanvisning är endast avsedda som referens och kan i vissa detaljer avvika från produktens faktiska utseende.

2. Säkerhet vid användning

OBS! Läs alla säkerhetsvarningar och instruktioner. Om varningarna och uktionerna inte följs kan det leda till elektriska stötar, brand och/eller allvarliga onskador eller dödsfall.

Termen "enhet" eller "produkt" i varningarna och beskrivningen av instruktionerna avser Elgenerator

2.1. Elsäkerhet

a) Vidrör inte apparaten med våta eller fuktiga händer.
b) OBS – LIVSFARA! Vid rengöring får apparaten aldrig sänkas i vatten eller andra vätskor.
c) Använd inte i mycket fuktiga miljöer eller i närheten av vattentankar.
d) Låt inte utrustningen bli våt. Risk för elektrisk stöt!
e) Använd inte generatorn utan att jorda den först!

2.2. Säkerhet på arbetsplatsen

a) Håll arbetsområdet snyggt och väl upplyst. Oordning eller bristfällig belysning på arbetsplatsen kan leda till olyckor. Var förutseende, titta på vad du gör och använd sunt förnuft när du använder enheten.
b) Använd inte utrustningen i explosiv miljö, exempelvis i närheten av brännbara vätskor, gaser eller damm. Apparaten skapar gnistor som kan antända damm eller ångor.
c) Om du upptäcker skador eller oregelbunden/felaktig funktion ska du omedelbart stänga av apparaten och rapportera detta till en överordnad utan dröjsmål.
d) Kontakta tillverkarens servicepersonal om du är osäker på om produkten fungerar som den ska eller om du har upptäckt en skada.
e) Endast tillverkarens servicecenter får utföra reparationer på produkten. Försök inte utföra reparationer på egen hand!

f) Vid brand, använd en pulver- eller kolsyresläckare (CO2) (en brandsläckare som är avsedd att användas på spänningssatta elektriska apparater) för att släcka branden.
g) Inga barn eller obehöriga får vistas i arbetsområdet. (Ouppmärksamhet kan leda till att du förlorar kontrollen över enheten.)
h) Använd utrustningen i ett väl ventilerat utrymme.
i) Damm och skräp genereras under driften av enheten, vänligen skydda åskådare från deras skadliga effekter.
j) Skicket på säkerhetsdekalerna ska kontrolleras regelbundet. Om dekalerna är oläsliga, byt ut dem.
k) Spara bruksanvisningen för framtida bruk. Om produkten skulle överlämnas till tredje part så måste bruksanvisningen också överlämnas.
I) Förvara förpackningsdelar och små monteringsdelar på en plats som är oåtkomlig för barn.
m) Håll apparaten borta från barn och djur.
n) Om denna apparat används tillsammans med annan utrustning ska även de övriga bruksanvisningarna följas. När du börjar använda enheten, öka gradvis lufttillförseln till enheten för att säkerställa att den fungerar korrekt. Om du märker att enheten inte fungerar korrekt, koppla omedelbart bort den från tryckluftsförsörjningen och kontakta tillverkarens serviceavdelning.

KOM IHÅG! Skydda barn och andra personer som befinner sig i närheten när du använder apparaten.

2.3. Personlig säkerhet

a) Använd inte apparaten om du är trött, sjuk eller påverkad av alkohol, narkotika eller mediciner som kan försämra förmågan att använda apparaten avsevärt.
b) Maskinen är inte konstruerad för att hanteras av personer (inklusive barn) med nedsatta mentala och sensoriska funktioner eller personer som saknar relevant erfarenhet och/eller kunskap, såvida de inte övervakas av en person som ansvarar för deras säkerhet eller såvida de inte har fått instruktioner om hur maskinen ska användas.
c) Maskinen får endast användas av personer som är fysiskt lämpade för att hantera maskinen, har rätt utbildning, har läst igenom denna bruksanvisning och som har fått utbildning i arbetsmiljö och -säkerhet.
d) Var uppmärksam och använd sunt förnuft när du använder apparaten. Ett ögonblicks ouppmärksamhet under operationen kan leda till allvarliga personskador.

e) Använd den personliga skyddsutrustning som krävs för arbetet och som anges i punkt 1 i förklaringen av symbolerna. Användning av lämplig godkänd personlig skyddsutrustning minskar risken för skador.
f) Överskatta inte din förmåga. Upprätthåll kroppsbalansen hela tiden under arbetet. Det ger dig bättre kontroll över utrustningen vid oväntade situationer.
g) Bär inte löst sittande kläder eller smycken. Håll hår, kläder och handskar borta från rörliga delar. Löst sittande kläder, smycken eller långt hår kan fastna i rörliga delar.
h) Apparaten är inte en leksak. Barn bör övervakas för att säkerställa att de inte leker med apparaten. Överskatta inte din förmåga. Upprätthåll kroppsbalansen hela tiden under arbetet. Det ger dig bättre kontroll över utrustningen vid oväntade situationer.

2.4. Säker användning av apparaten

a) Överbelasta inte apparaten. Använd rätt verktyg för jobbet. En korrekt vald produkt kommer att göra ett bättre och säkrare jobb som den är designad för.
b) Använd inte apparaten om "ON/OFF"-brytaren inte fungerar som den ska (den slås inte på och av). Apparater som inte kan styras med strömbrytaren är farliga, får inte fungera och måste repareras.
c) Förvara oanvända produkter utom räckhåll för barn och alla som inte känner till enheten eller denna bruksanvisning. Apparaten kan vara farlig för oerfarna användare.
d) Håll apparaten i perfekt tekniskt skick. Kontrollera alltid utrustningen med avseende på eventuella allmänna skador eller skador på rörliga delar (trasiga delar och komponenter eller andra omständigheter som kan påverka utrustningens säkerhet och funktion) innan arbetet påbörjas. Om du upptäcker skador ska du lämna in apparaten för reparation innan användning.
e) Låt endast kvalificerad personal reparera och underhålla produkten, och tillåt endast att originalreservdelar används. Detta säkerställer en säker användning av utrustningen.
f) För att garantera den driftsintegritet som har designats för utrustningen ska fabriksmonterade skydd eller skruvar inte tas bort.
g) När du transporterar och flyttar utrustningen från lagringsplatsen till användningsplatsen ska du följa de hälso- och säkerhetsprinciper för manuellt transportarbete som gäller i det land där utrustningen används.
h) Undvik situationer där utrustningen stannar på grund av tung belastning under drift. Det kan leda till att drivkomponenterna överhettas och utrustningen skadas.
i) Flytta, omplacera eller vänd inte på utrustningen när den är i drift.
j) Lämna inte enheten påslagen utan uppsikt.

k) Rengör utrustningen regelbundet för att förhindra tuffa smutsavlagringar. Undvik situationer där utrustningen stannar på grund av tung belastning under drift. Det kan leda till att drivkomponenterna överhettas och utrustningen skadas.
I) Det angivna vibrationsemissionsvärdet har mätts upp med standardiserade mätmetoder. Vibrationsemissionsvärdet kan ändras när apparaten används under andra miljöförhållanden.
m) Luftintaget och luftutloppet får inte övertäckas.
n) Maskinen får inte startas tom.
o) Gör aldrig några ingrepp i utrustningens konstruktion för att ändra dess parametrar eller konstruktion.
p) Håll utrustningen borta från eld- och värmekällor.
q) Överbelasta inte apparaten.
r) Utrustningens ventilationsöppningar får aldrig övertäckas!
s) Fyll på olja till rätt nivå innan du sätter på maskinen. Om oljenivån är för låg startar inte motorn eller kan stängas av.
t) Vid eventuella läckage av oljor från enheten måste du rapportera dem till relevanta tjänster/myndigheter eller följa lagkraven i området där enheten används.
u) Fara! Hälsofara och risk för explosion av förbränningsmotorn.
v) Motorns avgaser innehåller giftig kolmonoxid. Att stanna kvar i en miljö som innehåller kolmonoxid kan leda till medvetslöshet eller till och med dödsfall. Kör inte motorn i ett slutet utrymme.
w) Håll motorn borta från värme, gnistor och lågor. Rök inte nära maskinen!
x) Bensin är brandfarligt och explosivt. Stanna motorn och låt den svalna innan du tankar.
y) OBS! Fel bränsle kan orsaka skador på motorn.
z) OBS! Vissa delar av enheten blir varma under användning! Det är förbjudet att vidröra heta komponenter i systemet under och efter den omedelbara driften! Risk för brännskador! Apparaten är inte en leksak. Rengöring och underhåll får inte utföras av barn utan uppsikt av någon vuxen.

OBS! Trots den säkra konstruktionen av apparaten och dess skyddsfunktioner, och trots användningen av ytterligare element som skyddar användaren, finns det fortfarande en liten risk för olycka eller skada vid användning av apparaten. Var hela tiden uppmärksam och använd sunt förnuft när du använder apparaten.

3. Instruktioner för användning

Maskinen används för att generera elektricitet och leverera den till andra elektriska apparater.

Användaren ansvarar för eventuella skador som orsakats genom icke avsedd användning.

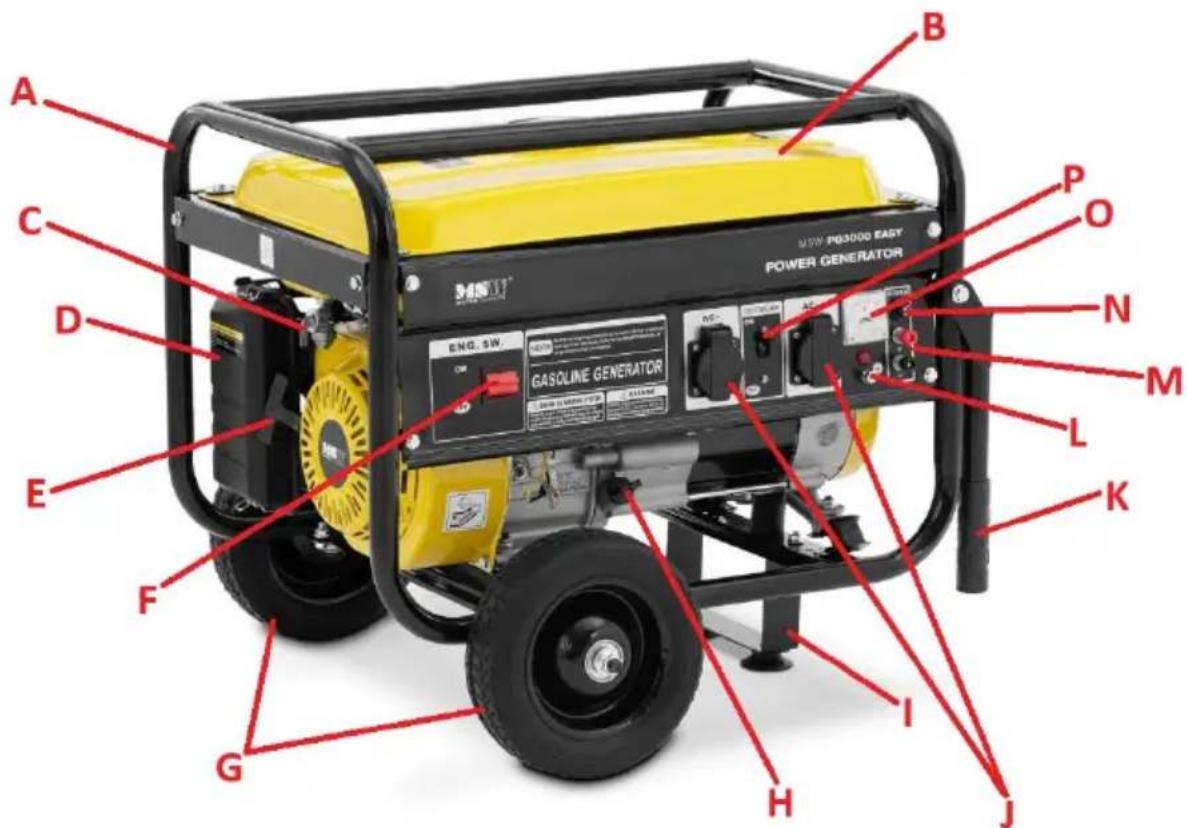

3.1. Produktöversikt

A B C D E F G H I J K L M N O P ENQ. SW. GASOLINE GENERATOR MSW PG3000 EASY POWER GENERATOR

Q R

A. Stödram
B. Bränsletank
C. Bränsleventil
D. Luftfilterhölje
E. Starthandtag
F. Tändningslås
G. Hjul
H. Oljepåfyllningsplugg med oljesticka

I. Stödelement
J. AC 230V uttag
K. Fällbart transporthandtag (x2)
L. Jordförbindelse
M. DC 12V polutgångar
N. DC 12V säkringsuttag
O. Voltmeter
P. Överströmsbrytare

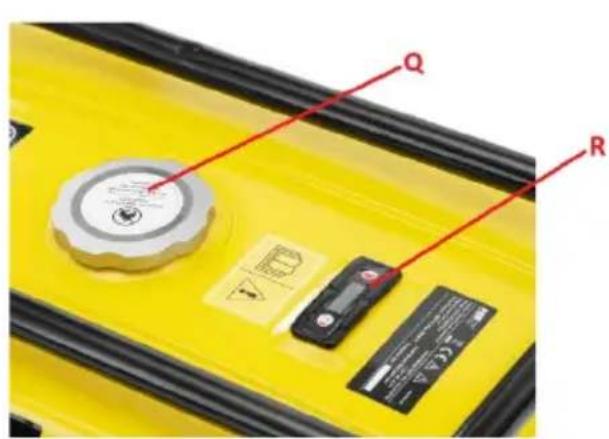

Q. Bränslepåfyllningslock med silfilter (inuti)
R. Bränslenivåindikator

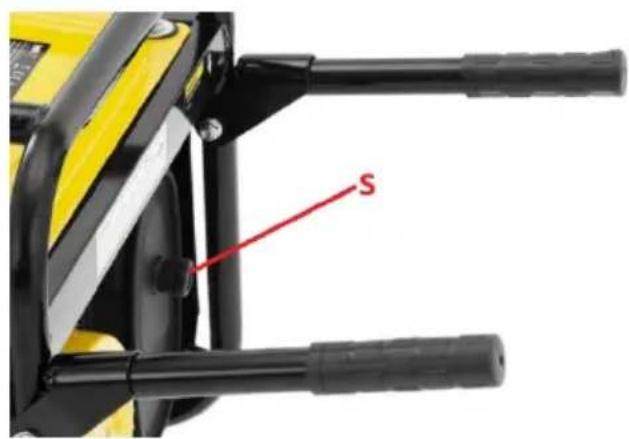

S. Ljuddämpare med avgasrör
T. Rör för tändkabel
U. Bränsletank med avtappningsplugg
V. Sugspak

3.2. Förberedelser inför arbetet

Använd enheten i väl ventilerade utrymmen. Utrustningens luftutlopp får inte övertäckas. Håll utrustningen borta från heta ytor. Använd alltid enheten på en jämn, stabil, ren, brandsäker yta och utom räckhåll för barn och personer med nedsatt mental, sensorisk och intellektuell funktion. Enhetens arbetsområde bör ge omedelbar åtkomst till tändningslåset.

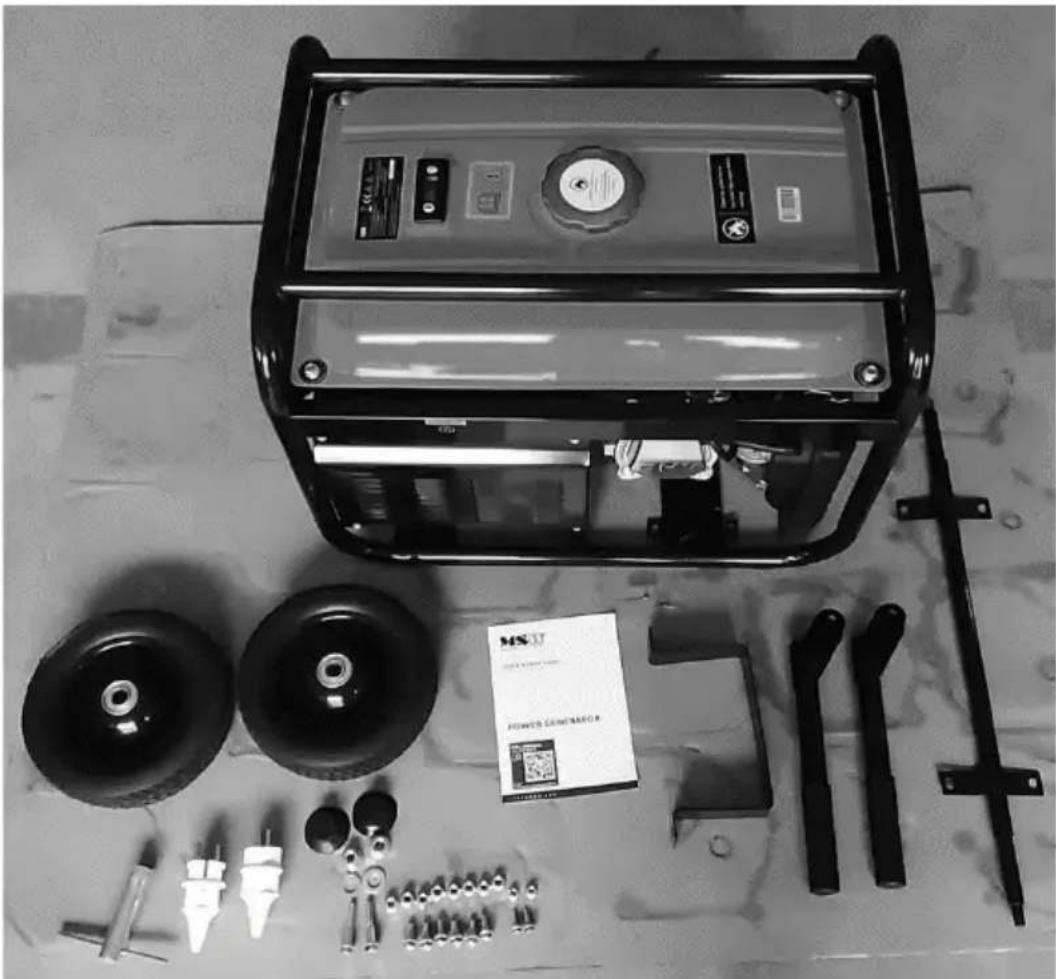

MONTERING AV UTRUSTNINGEN

Produkten levereras nästan färdig, och endast hjul, stöd och transporthandtag behöver monteras:

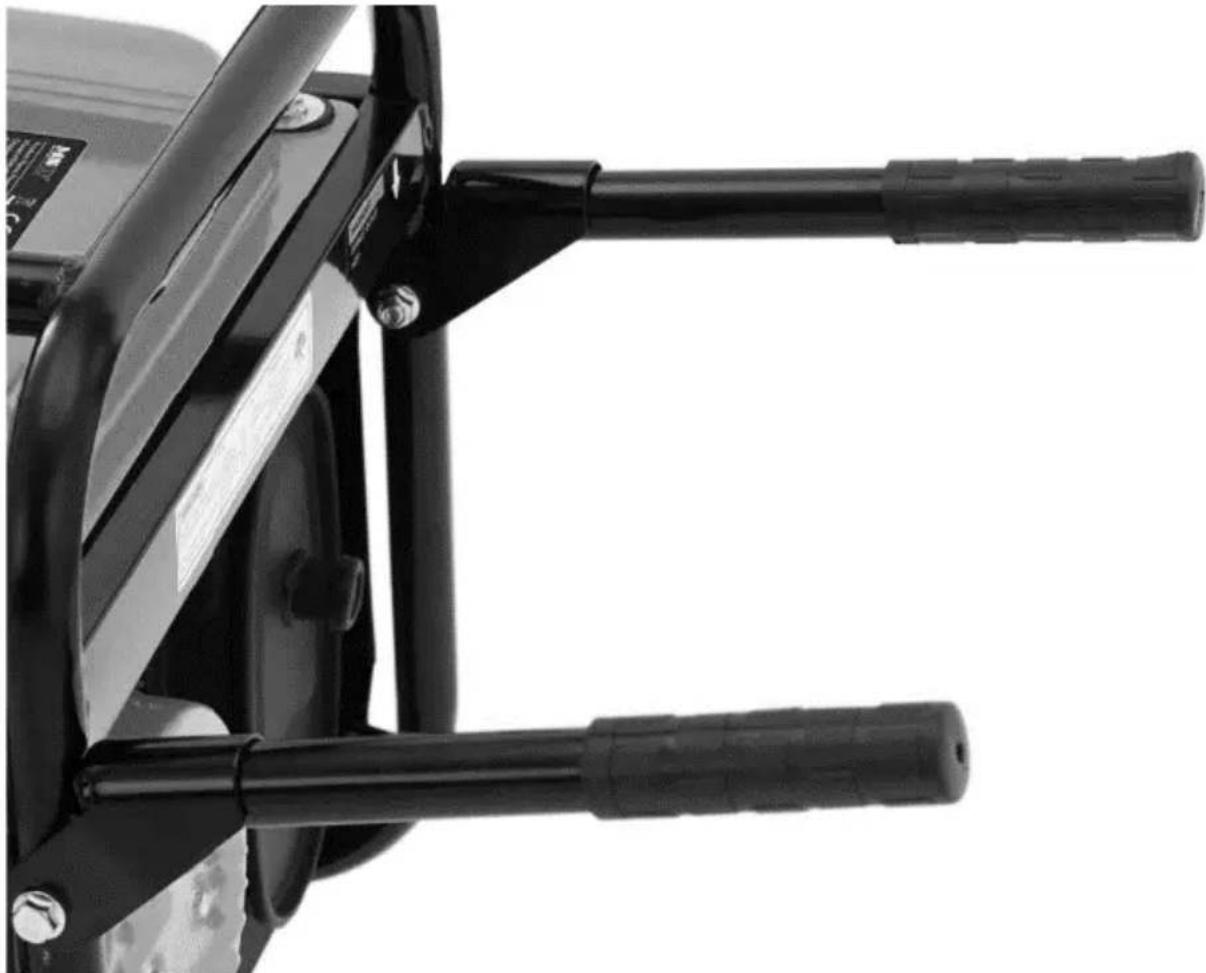

Fäst först de fällbara transporthandtagen på enhetens ram - skruva fast dem med de medföljande muttrarna och bultarna. Dra åt handtagen tillräckligt hårt eftersom de fortfarande kan vikas ihop när de inte används.

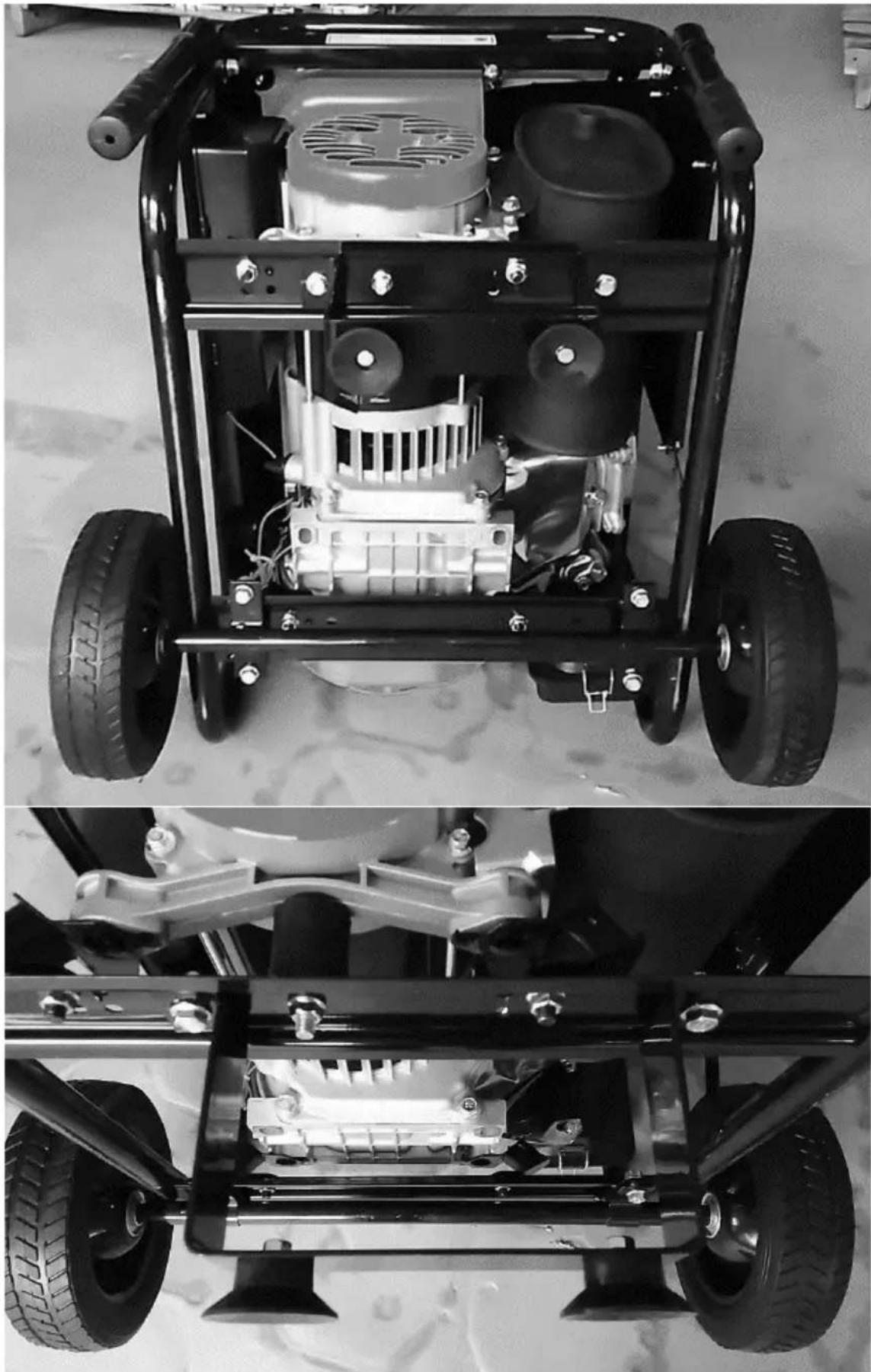

Efter att ha fäst transportfästena, lägg enheten på sidan (den på sidan av luftfiltret) och skruva ihop axeln under ramen med hjulen och stödet med gummifötter. Skruva fast både axeln och stödet på de speciellt avsedda platserna på botten av enhetens ram. Sätt sedan hjulen på axeln och skruva fast dem, och gummifötterna till stödet - som visas på bilderna nedan:

3.3. Användning av apparaten

3.3.1 Innan du startar för första gången

• Placera motorn på en jämn, solid yta, inte lutad mer än 20 ° från rätt vertikal.

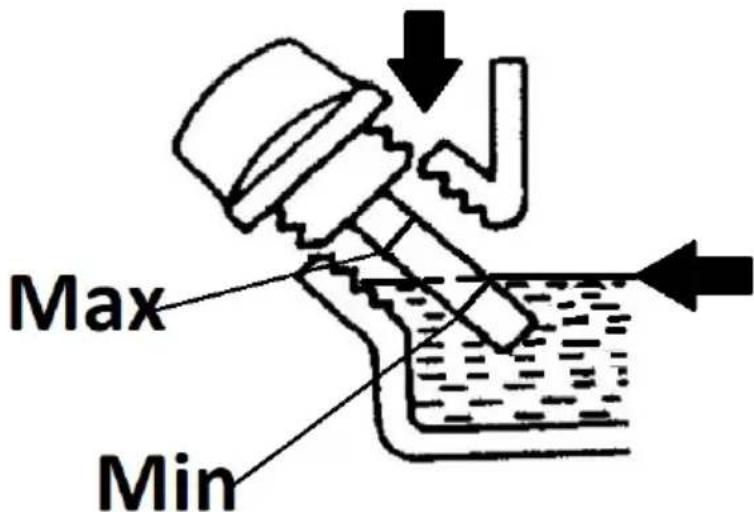

• Fyll på motorolja, eftersom motorn berövas den under transporten. För att göra detta, skruva loss oljepluggen och fyll på med motorolja genom den tills nivån när rätt nivå på pluggens oljesticka (endast en plugg har en kontrollsticka) - helst nära den högsta tillåtna nivån. Oljenivån bör kontrolleras genom att skruva i/sätta in pluggen med den torra oljestickan i motorn och efter några sekunder skruva av den igen och kontrollera oljenivån på oljestickan.

VIKTIGT: Överfyll inte motoroljan - det kan skada motorn! Om oljenivån överstiger den tillåtna nivån, sug ut överskottsoljan. Kontrollera alltid motoroljenivån med motorn avstängd och kall eller kyld.

Max Min

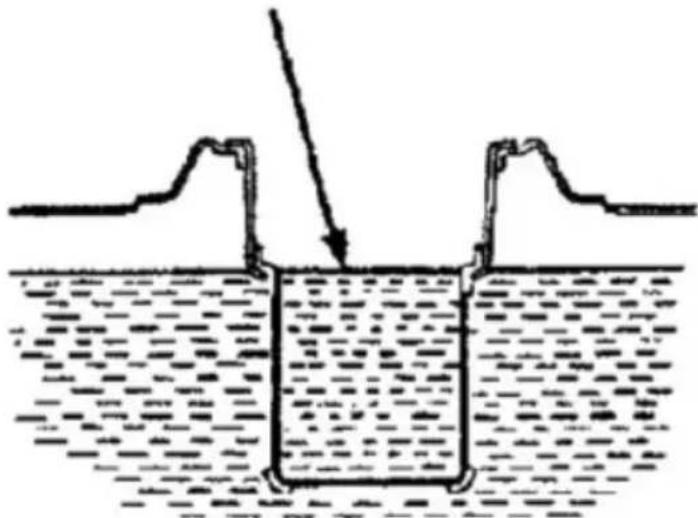

- Häll bränsle i tanken - för att göra detta, skruva av locket på tanken och håll på bränslet, var noga med att inte svämma över maxnivåindikatorn (se följande bild) i silfiltret.

- Sätt tillbaka påfyllningslocket genom att dra åt det hela vägen. - Anslut generatorn till jord - skruva jordledningen (ingår ej i enheten) till jordanslutningen i produkten, och dess andra ände drivs ner i jorden. VIKTIGT: jordning av generatorn är extremt viktigt, eftersom det skyddar operatören från effekterna av en eventuell överspänning, av denna anledning bör den åtgärdas varje gång enheten används.

3.3.2 Starta generatorn

a) Se till att ingen last är ansluten till generatorn. Om det finns, koppla bort den.

b) Ställ överströmsomkopplaren på kontrollpanelen till avstängt läge - "OFF"

c) Ställ bränslekranen i öppet läge, dvs med spaken i läge "ON" (se motsvarande piktogram på huset ovanför spaken)

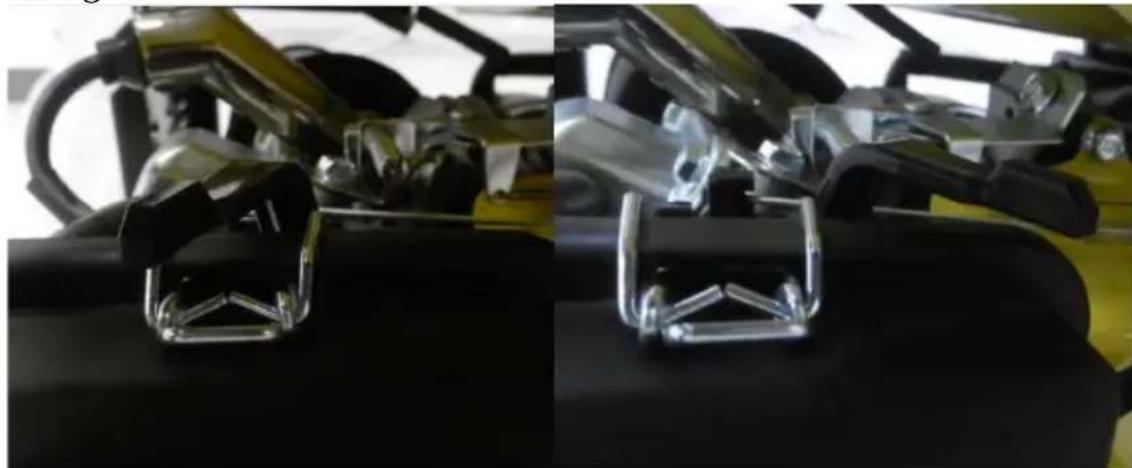

d) Ställ in suggasreglaget i stängt läge - spaken flyttas åt vänster. Vid start av en varm motor ska insugningsgasreglaget vara i öppet läge - spaken flyttas åt höger:

e) Ställ tändningslåset på kontrollpanelen i läge "ON".

f) Ta tag i startryckhandtaget och dra långsamt bort från enheten tills du känner motständ, dra sedan med en fast rörelse och håll hela tiden ryckhandtaget i handen även när det återgår till utgångsläget. Upprepa denna rörelse tills motorn startar.

g) Låt den löpande motorn arbeta på suget i ca 1-3 minuter för att nå driftstemperatur.

h) Efter att generatorn har värmts upp, stäng av suget (flytta gasspjället mjukt till öppet-högerläge).

i) Du kan ansluta 230V AC-mottagare till uttagen, observera regeln att ansluta i den ordning som börjar från mottagaren som kräver den högsta startströmmen till den lägsta. När du driver 12V-mottagare, anslut dem till rätt poler innan du startar generatorn, var uppmärksam på rätt polaritet.

j) Vrid installationsomkopplaren till "ON"-läget och du kan använda de anslutna mottagarna.

3.3.3 Stänga av generatorn

a) Stäng av alla strömförbrukare som är anslutna till enheten.

b) Vrid installationsomkopplaren till läget "OFF".

c) Vrid även tändningslåset till läget "OFF" - detta kommer att stänga av motorn.

d) Stäng bränslekranen - flytta dess spak till "OFF"-läget.

OBS: vid nödavstängning av generatorn: ställ tändningslåset i läge "OFF" - motorn slocknar. Stäng sedan bränslekranen.

Om utrustningen inte ska användas igen, kyl den helt innan transport. För transport är det lämpligt att tömma bränsletanken för att förhindra eventuellt bränsleläckage under transport.

SE

Om enheten inte används under en period av 1-2 månader, töm bränslet från tanken eller håll nytt bränsle och tillsätt stabilisator till den. Om enheten inte används på mer än några månader, töm dessutom förgasaren på bränsle (tappa tanken) och tappa ur oljan från motorn. Förvara inte bränsle i tanken med stabilisator längre än vad som rekommenderas av tillverkaren av denna tillsats.

3.4. Rengöring och underhåll

3.4.1 TABELL FÖR SERVICEINTERVALLER

Åtgärd↓		Intervall→	Dagligen	Efter 1månadeller 20drifttimmar	Var 3:emånadeller 50arbetstimmar	Var sjättemånadeller 100arbetstimmar	Varje årellerefter 300drifttimmar
Motorolja	Kontrollera xErsättning x
Luftfilter	Kontrollera x Ersättning x
Bränsledroppfilter	RengöringBesiktningochrengöring			x
Tändstift				x
Bränsleslangar frånbränsletanken	Besiktni ng ochrengöring

a) Dra alltid ur stickproppen och låt utrustningen svalna helt före varje rengöring, justering, tillbehörsbyte och även när utrustningen inte används.

b) Vänta tills de roterande delarna har stannat.

c) Använd endast icke-frätande rengöringsprodukter för att rengöra ytorna.

d) Förvara utrustningen på en torr och sval plats som är skyddad mot fukt och direkt solljus.

e) Spruta inte utrustningen med en vattenstråle och sänk inte ned den i vatten.

f) Se till att inget vatten tränger in genom ventilationsöppningarna i höljet.

g) Rengör ventilationsöppningarna med en borste och tryckluft.

h) Kontrollera utrustningen regelbundet med avseende på dess tekniska effektivitet och eventuella skador.
i) Använd en mjuk trasa för rengöring.
j) Byt ut motoroljan regelbundet mot ny olja.

Att byta motorolja görs bäst när oljan är varm eftersom den är tunnare och flyter lättare. Skruva först av oljepåfyllningslocket och sedan avtappningspluggen, ställ först en behållare för använd olja under den. Efter att ha tömt oljan, stäng avtappningspluggen ordentligt och torka av området runt den från resten av den använda oljan. Du kan fylla på motorn med ny olja.

WARNING: uppvärmd olja är varm - risk för brännskador!

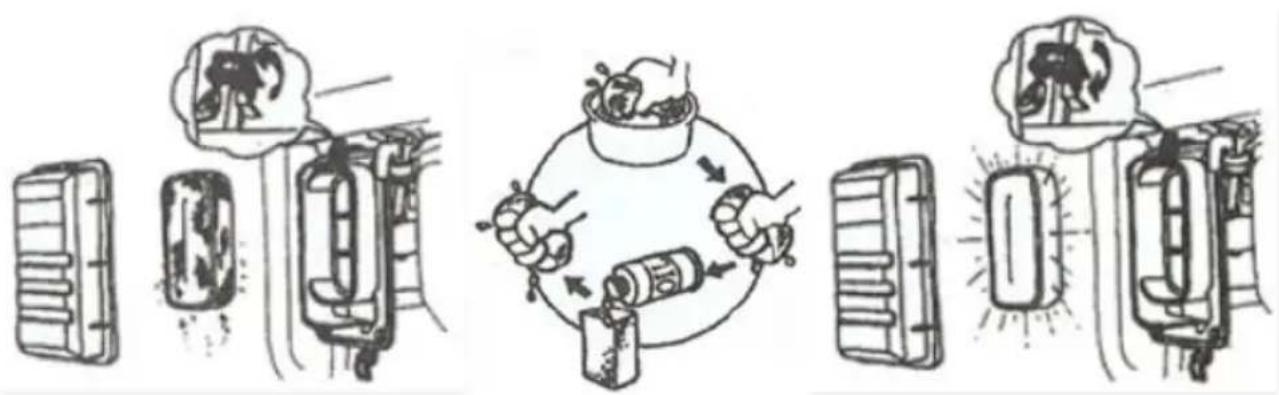

k) Inspektera och rengör luftfiltret regelbundet och byt ut det mot ett nytt vid behov.

Ta bort luftfiltret: För att komma åt luftfiltret, lossa klämmorna på käpan och ta bort filtret. Skölj svampfiltret i varmt vatten med diskmedel eller i extraktionsbensin. Torka svampfiltret helt innan det sätts ihop igen, blötlägg det sedan i lite ny motorolja. Krama ut överflödig olja ur filtret innan du installerar det i maskinen.

VIKTIGT: använd inte enheten utan luftfiltret!

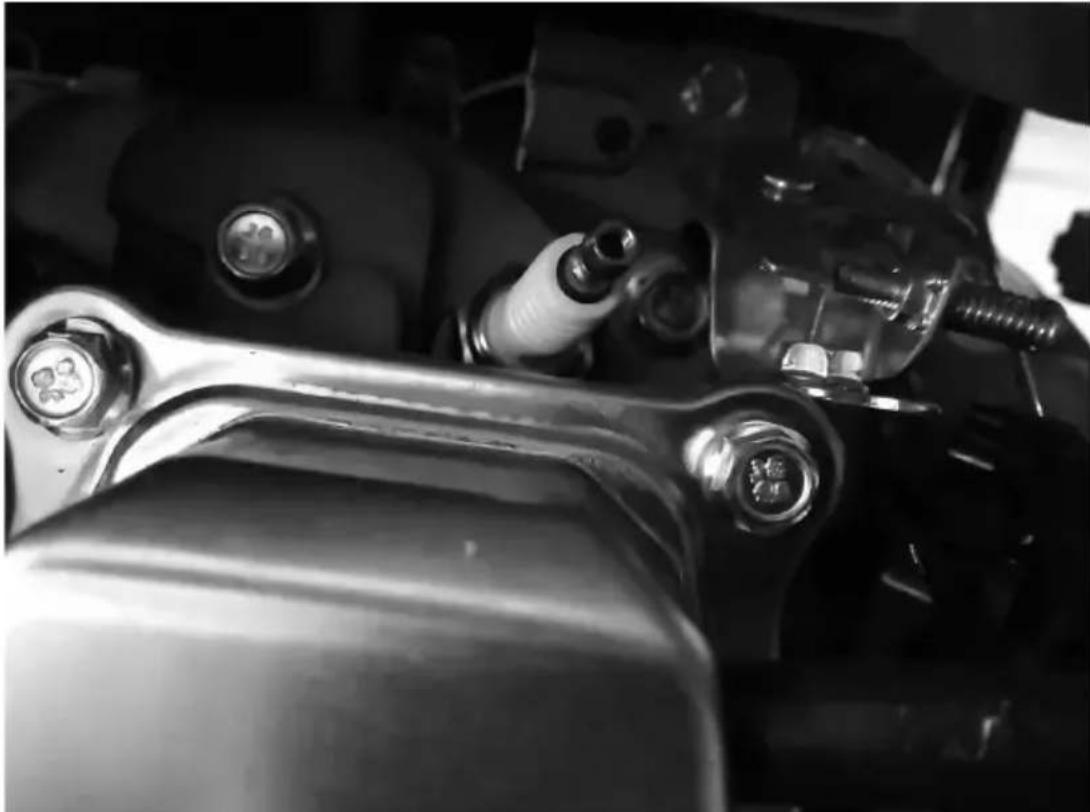

1) Kontrollera tändstiftets skick regelbundet - rengör det om det är smutsigt och kontrollera elektrodavständet före återmontering och justera vid behov.

För att komma åt tändstiftet, ta först bort tändkabelns rör från tändstiftet. Sedan kan tändstiftet skruvas loss.

VIKTIGT: det är bäst att ta bort tändstiftet när motorn är kall eller åtminstone kyld.

VIKTIGT: Ett tändstift som nyligen har varit i drift kan vara varmt - risk för brännskador!

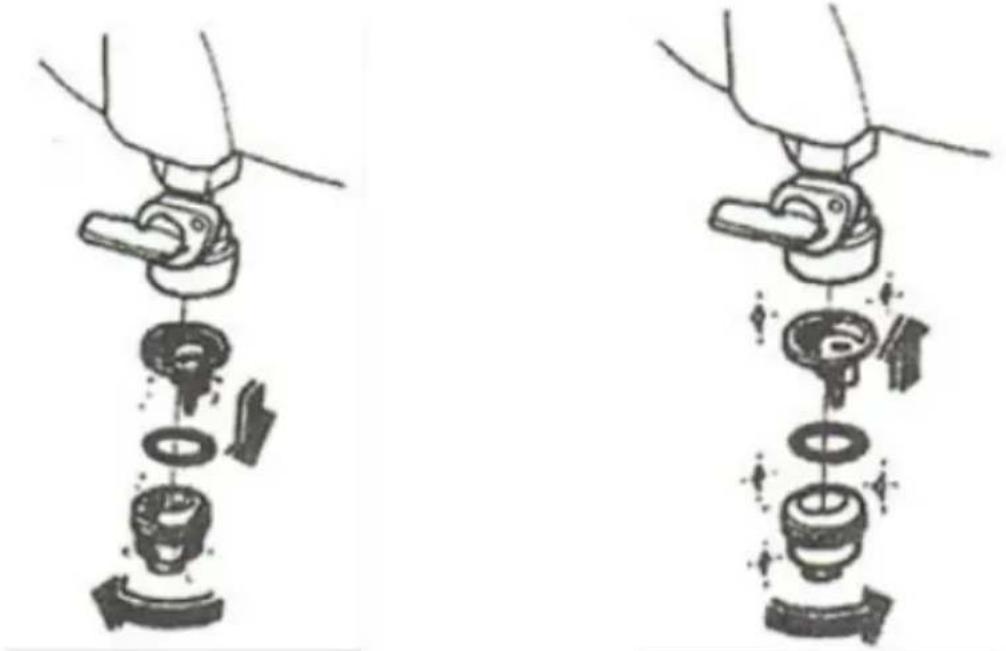

m) Rengör bränslefiltret regelbundet

Bränslefiltret är placerat längst ner på bränsleventilen. För att komma till det,

stäng först av bränsleventilen på den avstängda enheten - ställ sin spak i läge "OFF". Skruva sedan av filterhuset

placerad på undersidan av ventilen (se bilden nedan till vänster). Efter att ha skruvat av höljet, ta bort filtret från det och rengör det (t.ex. skölj in det extrahera bensin och blåsa ut den under lågt tryck). Montera filtret i omvänd ordning från borttagningen, men se till att även fästa tätningsringen (se följande bild till höger).
