BEDIENUNGSANLEITUNG PG2200 EASY MSW

Diese Bedienungsanleitung wurde für Sie maschinell übersetzt. Wir arbeiten kontinuierlich daran, eine akkurate Übersetzung zu liefern. Allerdings ist keine maschinelle Übersetzung perfekt. Die offizielle Bedienungsanleitung ist die englische Version. Etwaige Abweichungen oder Unterschiede in der Übersetzung sind weder bindend noch haben sie eine rechtliche Wirkung für die Einhaltung oder Durchsetzung von Vorschriften. Sollten Fragen zur Genauigkeit der Informationen in der Bedienungsanleitung aufkommen, beziehen Sie sich bitte auf die englische Version dieser Inhalte. Sie ist die offizielle Version.

Technische Daten

Beschreibung des Parameters	Parameterwert
Produktname	Stromerzeuger
Modell	MSW-PG3000 LEICHT	MSW-PG2200 LEICHT
Motortyp	Benzin 1-Zylinder, 210 ^cm^3 Viertakt,luftgekühlt, OHV-Typ,8,5: 1 Verdichtung,Handstarter, Euro 5	Benzin 1-Zylinder, 196 cm^3 Viertakt,luftgekühlt, OHV-Typ,8,5: 1 Verdichtung,Handstarter, Euro 5
Nenn-/Maximaldrehzahl[U/min]	3000 / 3600
Maximale Motorleistung[kW/HP]	5,2/7 bei 3600 U/min	3,68/6,5 bei 3600U/min.
Maximales Drehmoment [Nm]	14 bei 2500 U/min	13 bei 2500 U/min.
Versorgungsspannung [V~] /Frequenz [Hz]	12V ~ DC / 230V ~ AC / 50 Hz
Nennleistung [kVA]	3,1	2,2
Nenn-/Höchstleistung [W]	2800 / 3000	2000 / 2200
DC-Ausgang	12V / 8,3A
AC-Ausgang	230V 12.2A	12V 8.3A
Leistungsfaktor	1,0
Nennausgangsstrom [A]	26 / 13 / 7	19 / 9,1
Motoröltyp	Empfohlenes 10-W30-40 * für 4-Takt-Motorenmit Reinigungszusätzen*Standardmäßige Temperaturbedingungen fürden Einsatz.Bei sehr niedrigen Temperaturen unter ^-20oC wird SAE 5W30 empfohlen.

DE

Zündkerzentyp / Elektrodenabstand [mm]	F6RTC (oder gleichwertig) / 0,7-0,8mm
Fassungsvermögen des Kraftstofftanks [l]	15
Fassungsvermögen des Motorschmiersystems [l]	0,6
Kraftstofftyp	Bleifreier Kraftstoff mit mindestens 95 Oktan (ROZ)
Anwendungstemperaturbereich [°C]	-5 ~ +40
Durchschnittlicher Kraftstoffverbrauch [L/h]	2,9 2
Abmessungen (Länge x Breite x Höhe)[ mm]	620 x 570 x 540 820	x 580 x 530
Gewicht [kg]	45	40
Geräuschpegel [dB(A)]	94,8	91,6
Schallleistungspegel LwA [dB (A)]	94,8 91,6
Schalldruckpegel LpA [dB (A)]	74,8	71,6
Überstromschutz	√

1. Allgemeine Beschreibung

Das Handbuch soll Ihnen helfen, das Gerät sicher und zuverlässig zu benutzen. Das Produkt wird streng nach den technischen Spezifikationen unter Verwendung der neuesten Technologien und Komponenten und unter Einhaltung der höchsten Qualitätsstandards entwickelt und hergestellt.

VOR BEGINN DER ARBEITEN IST DIESE BETRIEBSANLEITUNG SORGFÄLTIG ZU LESEN UND ZU VERSTEHEN.

Um einen langen und zuverlässigen Betrieb des Geräts zu gewährleisten, müssen Sie es ordnungsgemäß bedienen und warten, indem Sie die Richtlinien in dieser Bedienungsanleitung befolgen. Die technischen Daten und Spezifikationen in dieser Anleitung sind auf dem neuesten Stand. Der Hersteller behält sich das Recht vor, Änderungen zur Verbesserung der Qualität vorzunehmen. Unter Berücksichtigung des technischen Fortschritts und der Möglichkeiten zur Lärmminderung wird die Anlage so konzipiert und gebaut, dass die Risiken durch Lärmemissionen auf ein Minimum reduziert werden.

Symbolerklärung

CE		Das Produkt entspricht den Anforderungen der einschlägigen Sicherheitsnormen.
		Vor dem Gebrauch die Gebrauchsanweisung sorgfältig lesen.
		Recycelbares Produkt.
		VORSICHT! oder WARNUNG! oder HINWEIS! zur Beschreibung einer Situation (allgemeines Warnzeichen).
		Einen Gehörschutz tragen. Lärmbelastung kann zu Hörverlusten führen.
		Es sind Schutzhandschuhe zu tragen.
		ACHTUNG! Warnung vor Stromschlag!
		ACHTUNG! Warnung vor hoher Geräuschbelastung!
		ACHTUNG! Brandgefahr - brennbares Material!
		Warnung vor der Gefahr einer Vergiftung mit giftigen Substanzen!
		Achtung! Heiße Oberfläche kann Verbrennungen verursachen!
		Erstickende Atmosphäre! Nicht in einem unbelüfteten Raum verwenden [Gefahr von Abgasvergiftung]!

In der Nähe des Geräts ist das Rauchen untersagt. Das Gerät enthält leichtentzündliche Substanzen.

ACHTUNG! Die Abbildungen in dieser Bedienungsanleitung dienen nur der Veranschaulichung und können in einigen Details vom tatsächlichen Aussehen des Produkts abweichen.

2. Anwendungssicherheit

ACHTUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Die Nichtbeachtung der Warnhinweise und Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen oder zum Tod führen.

Der Begriff "Gerät" oder "Produkt" in den Warnhinweisen und in der Beschreibung der Gebrauchsanweisung bezieht sich auf Stromerzeuger

2.1. Elektrische Sicherheit

a) Berühren Sie das Gerät niemals mit nassen oder feuchten Händen.
b) VORSICHT – LEBENSGEFAHR! Tauchen Sie das Gerät beim Reinigen oder Verwenden niemals in Wasser oder andere Flüssigkeiten.
c) Verwenden Sie das Gerät nicht in Räumen mit sehr hoher Luftfeuchtigkeit / in unmittelbarer Nähe von Wasserbehältern!
d) L assen Sie das Gerät nicht nass werden. Warnung vor Stromschlag!
e) Verwenden Sie den Generator nicht, ohne ihn vorher zu erden!

2.2. Sicherheit am Arbeitsplatz

a) H alten Sie den Arbeitsbereich aufgeräumt und gut beleuchtet. Unordnung oder schlechte Beleuchtung kann zu Unfällen führen. Seien Sie vorausschauend, achten Sie darauf, was Sie tun, und nutzen Sie Ihren gesunden Menschenverstand, wenn Sie das Gerät benutzen
b) Verwenden Sie das Gerät nicht in explosionsgefährdeten Bereichen, z. B. bei Vorhandensein von brennbaren Flüssigkeiten, Gasen oder Staub. Das Gerät erzeugt Funken, die Staub oder Dämpfe entzünden können.

c) Wenn Sie Schäden oder Unregelmäßigkeiten beim Betrieb des Produkts feststellen, schalten Sie es sofort aus und melden Sie dies einer autorisierten Person.

d) B ei Zweifeln an der Funktionstüchtigkeit des Produkts oder bei Beschädigung des Produkts wenden Sie sich bitte an den Kundendienst des Herstellers.

e) R eparaturen am Gerät dürfen nur vom Kundendienst des Herstellers durchgeführt werden. Keine Reparaturen in Eigenregie durchführen!

f) Im Falle eines Brandes oder einer Brandentzündung dürfen nur Pulver- oder Schaumlöscher (CO2) verwendet werden, um die unter Spannung stehenden Geräte zu löschen.

g) K inder und unbefugte Personen dürfen sich nicht im Arbeitsbereich aufhalten. (Unachtsamkeit kann zum Verlust der Kontrolle über das Gerät führen.)

h) Verwenden Sie das Gerät in gut belüfteten Bereichen.

i) Wä hrend des Betriebs des Geräts entstehen Staub und Schmutz, bitte schützen Sie umstehende Personen vor deren schädlichen Auswirkungen.

j) Ü berprüfen Sie regelmäßig den Zustand der Sicherheitshinweisaufkleber. Falls die Aufkleber unleserlich sind, müssen sie ersetzt werden.

k) Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Soll das Gerät an Dritte weitergegeben werden, muss auch die Gebrauchsanweisung mit übergeben werden.

I) B ewahren Sie Verpackungsteile und kleine Montageteile außerhalb der Reichweite von Kindern auf.

m) Halten Sie das Gerät von Kindern und Tieren fern.

n) B eachten Sie bei Verwendung dieses Geräts mit anderen Geräten auch die einschlägigen Gebrauchsanweisungen. Wenn die Arbeit mit dem Gerät begonnen wird, muss die Luftzufuhr zum Gerät schrittweise erhöht werden, um sicherzustellen, dass das Gerät ordnungsgemäß funktioniert. Falls eine Fehlfunktion des Geräts festgestellt wird, muss das Gerät sofort von der Luftzufuhr getrennt werden und der Kundenservice des Herstellers muss kontaktiert werden.

VERGESSEN! Achten Sie auf die Sicherheit von Kindern und anderen Unbeteiligten, während Sie das Gerät bedienen.

2.3. Eigenschutz

a) B edienen Sie das Gerät nicht, wenn Sie müde oder krank sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen, die Ihre Fähigkeit zur Bedienung des Geräts beeinträchtigen könnten.

b) Das Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten geistigen, sensorischen oder intellektuellen Fähigkeiten oder durch Personen mit mangelnder Erfahrung und/oder mangelndem Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
c) Das Gerät darf nur von Personen bedient werden, die körperlich fit und in der Lage sind, das Gerät zu bedienen, und die entsprechend geschult sind und diese Betriebsanleitung gelesen haben sowie in Arbeitssicherheit und Gesundheitsschutz unterwiesen wurden.
d) Seien Sie vorsichtig und benutzen Sie Ihren gesunden Menschenverstand, wenn Sie mit dem Gerät arbeiten. Ein Moment der Unachtsamkeit während des Betriebs kann zu schweren Verletzungen führen.
e) Verwenden Sie bei der Arbeit mit dem Gerät die erforderliche persönliche Schutzausrüstung, wie in Abschnitt 1 der Symbolerklärung angegeben. Die Verwendung geeigneter, zugelassener persönlicher Schutzausrüstung verringert das Verletzungsrisiko.
f) Überschätzen Sie Ihre Fähigkeiten nicht. Achten Sie darauf, bei der Arbeit stets das Gleichgewicht und die Stabilität zu halten. Dies ermöglicht eine bessere Kontrolle des Geräts in unerwarteten Situationen.
g) Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie Haare, Kleidung und Handschuhe von den beweglichen Teilen fern. Lose Kleidung, Schmuck oder lange Haare können von beweglichen Teilen erfasst werden.
h) Bei dem Gerät handelt es sich nicht um ein Spielzeug. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Überschätzen Sie Ihre Fähigkeiten nicht. Achten Sie darauf, bei der Arbeit stets das Gleichgewicht und die Stabilität zu halten. Dies ermöglicht eine bessere Kontrolle des Geräts in unerwarteten Situationen.

2.4. Sichere Verwendung des Geräts

a) Stellen Sie sicher, dass das Rad fest sitzt. Verwenden Sie Werkzeuge, die für die Anwendung geeignet sind. Ein richtig ausgewähltes Produkt wird die Aufgabe, für die es entwickelt wurde, besser und sicherer erfüllen.
b) Verwenden Sie das Gerät nicht, wenn der EIN/AUS-Schalter nicht richtig funktioniert (sich nicht ein- und ausschalten lässt). Geräte, die nicht über einen Schalter gesteuert werden können, sind unsicher, dürfen nicht betrieben werden und müssen repariert werden.
c) Bewahren Sie unbenutzte Produkte außerhalb der Reichweite von Kindern und Personen auf, die mit dem Gerät oder dieser Anleitung nicht vertraut sind. Die Geräte sind in den Händen unerfahrener Benutzer gefährlich.

d) Halten Sie das Gerät in einem guten technischen Zustand. Prüfen Sie vor jedem Einsatz, ob allgemeine Schäden oder Schäden an beweglichen Teilen vorliegen (Risse in Bauteilen und Komponenten oder andere Zustände, die den sicheren Betrieb des Geräts beeinträchtigen können). Wenn das Gerät beschädigt ist, geben Sie es vor der Verwendung zur Reparatur.
e) Die Reparatur und Wartung der Geräte ist von qualifiziertem Personal unter ausschließlicher Verwendung von Originalersatzteilen durchzuführen. Dies gewährleistet eine sichere Verwendung.
f) Um die Funktionstüchtigkeit des Geräts zu gewährleisten, dürfen die werksseitig installierten Abdeckungen nicht entfernt und die Schrauben nicht gelöst werden.
g) Beachten Sie beim Transport oder der Verbringung des Geräts vom Lager zum Einsatzort die in dem Land, in dem das Gerät verwendet wird, geltenden Gesundheits- und Sicherheitsvorschriften für die manuelle Handhabung.
h) Vermeiden Sie Situationen, in denen das Gerät unter starker Belastung während des Betriebs stehen bleibt. Dies kann zu einer Überhitzung der Antriebskomponenten und damit zur Beschädigung des Geräts führen.
i) Bewegen, verschieben oder drehen Sie das Gerät während des Betriebs nicht.
j) Es ist untersagt, das Gerät unbeaufsichtigt laufen zu lassen.
k) Das Gerät sollte regelmäßig gereinigt werden, um die dauerhafte Ablagerung von Schmutz zu verhindern. Vermeiden Sie Situationen, in denen das Gerät unter starker Belastung während des Betriebs stehen bleibt. Dies kann zu einer Überhitzung der Antriebskomponenten und damit zur Beschädigung des Geräts führen.
I) Der angegebene Emissionswert der Vibrationen wurde mit gängigen Messmethoden gemessen. Der Emissionswert des Vibrationspegels bei Nutzung des Geräts unter anderen Umgebungsbedingungen einer Änderung unterliegen.
m) Der Luftein- und -auslass darf nicht blockiert werden.
n) Es ist verboten das leere Gerät zu starten.
o) Es ist untersagt die Konstruktion des Geräts zu verändern, um die Parameter oder Bauweise des Geräts zu modifizieren.
p) Das Gerät muss von Feuer- und Wärmequellen ferngehalten werden.
q) Stellen Sie sicher, dass das Rad fest sitzt.
r) Die Lüftungsöffnungen des Geräts dürfen nicht blockiert werden!
s) Bevor Sie den Motor starten, füllen Sie den Behälter mit Öl zum entsprechenden Ölstand. Wenn der Ölstand zu niedrig ist, springt der Motor nicht an oder schaltet sich möglicherweise ab.
t) Sollten Öle aus dem Gerät austreten, müssen Sie dies den zuständigen Stellen/Behörden melden oder die gesetzlichen Bestimmungen in dem Gebiet beachten, in dem das Gerät verwendet wird.
u) Gefahr! Gesundheitsgefährdung und Gefahr einer Explosion des Verbrennungsmotors.

v) Die Motorabgase enthalten giftiges Kohlenmonoxid. Der Aufenthalt in einer kohlenmonoxidhaltigen Umgebung kann zur Bewusstlosigkeit und sogar zum Tod führen. Lassen Sie den Motor nicht in einem geschlossenen Raum laufen.
w) Halten Sie den Motor von Hitze, Funken und Flammen fern. Rauchen Sie nicht in der Nähe des Geräts!
x) Benzin ist brennbar und explosiv. Vor dem Tanken den Motor abstellen und abkühlen lassen.
y) Achtung! Falscher Kraftstoff kann zu Schäden am Motor führen.
z) ACHTUNG! Einige Teile des Geräts werden während des Gebrauchs heiß! Es ist verboten, heiße Bauteile der Anlage während und nach dem unmittelbaren Betrieb zu berühren! Es besteht eine Verbrennungsgefahr! Bei dem Gerät handelt es sich nicht um ein Spielzeug. Die Reinigung und Wartung darf ohne Aufsicht von Erwachsenen nicht von Kindern durchgeführt werden.

ACHTUNG! Obwohl das Produkt so konstruiert wurde, dass es sicher ist und über angemessene Sicherheitsvorkehrungen verfügt, besteht trotz der zusätzlichen Sicherheitsvorkehrungen für den Benutzer ein geringes Unfall- oder Verletzungsrisiko bei der Handhabung des Produkts. Es wird empfohlen, bei der Verwendung Vorsicht und gesunden Menschenverstand walten zu lassen.

3. Anweisungen für den Gebrauch

Die Maschine dient der Stromerzeugung und der Versorgung anderer elektrischer Geräte.

Für allerlei Schäden, die durch unsachgemäßen Gebrauch entstehen, haftet der Anwender.

3.1. Produktübersicht

T GIV U OFF ON AIR FILTER MAINTENANCE MOTOR TECHNOLOGY

A. Tragrahmen
B. Treibstofftank
C. Treibstoffventil
D. Luftfiltergehäuse
E. Startergriff für Tugger
F. Zündschalter
G. Räder
H. Öleinlaufverschluss mit Ölmessstab

I. Ablage
J. AC 230V Steckdosen
K. Zusammenklappbarer Transportgriff (x2)
L. Erdungsanschluss
M. DC 12V Polausgänge
N. DC 12V-Sicherungssockel
O. Spannungsmesser
P. Überstrom-Schutzschalter
Q. Kraftstofftankdeckel mit Sieb (innen)
R. Kraftstoffstandanzeige
S. Schalldämpfer mit Auspuffrohr

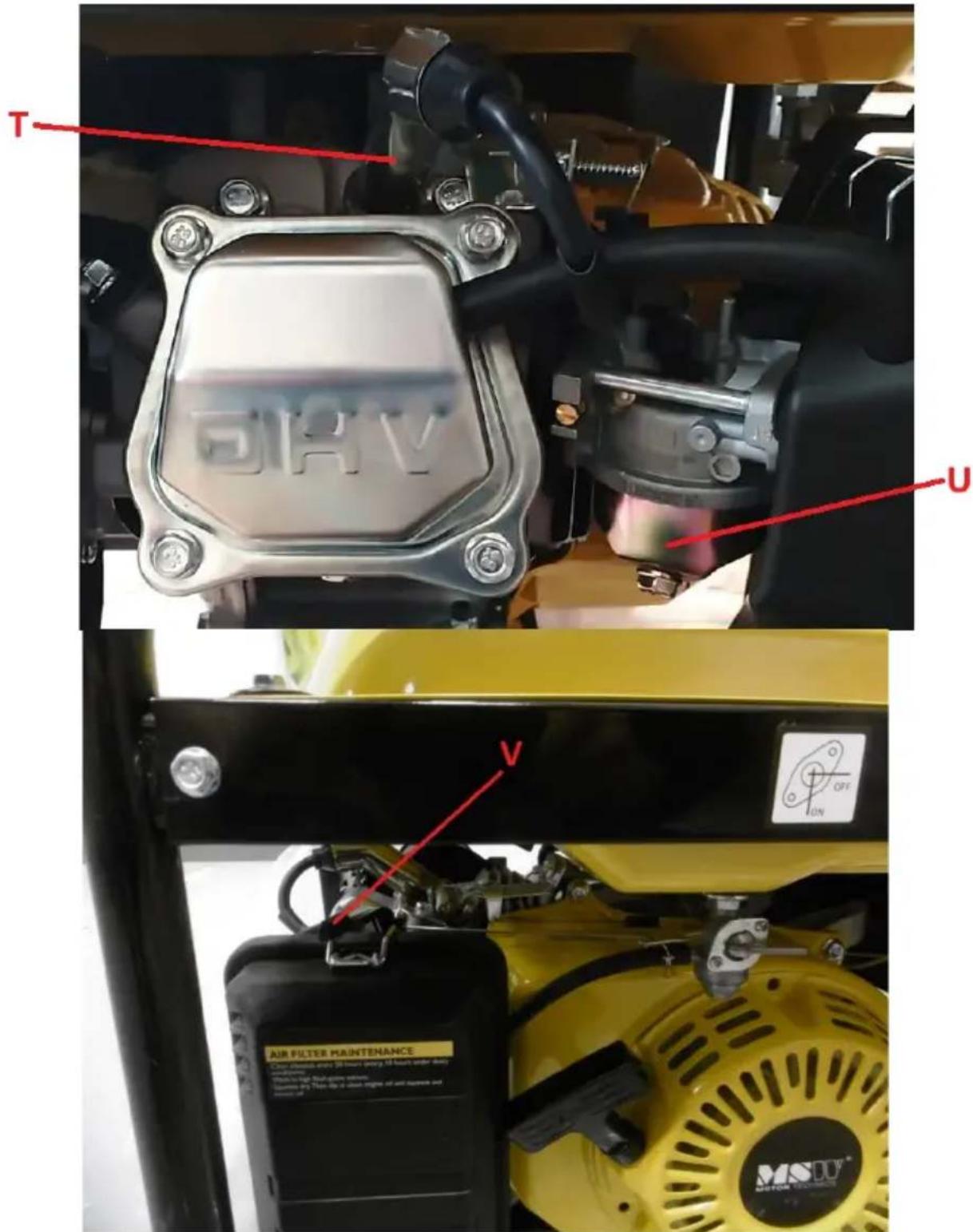

T. Zündkabelrohr
U. Kraftstofftank mit Ablassschraube
V. Saughebel

3.2. Arbeitsvorbereitung

AUFSTELLUNG DES GERÄTS:

Das Gerät darf ausschließlich an gut gelüfteten Orten betrieben werden. Der Luftauslass des Geräts darf nicht blockiert werden. Das Gerät muss von heißen Oberflächen ferngehalten werden. Das Gerät immer auf einer ebenen, stabilen und feuerbeständigen Oberfläche sowie außerhalb der Reichweite von Kindern und Personen mit eingeschränkten geistigen, sensorischen oder intellektuellen Fähigkeiten verwendet werden. Der Arbeitsplatz, an dem das Gerätes betrieben wird, muss einen unmittelbaren Zugang zum einem Zündschalter sicherstellen.

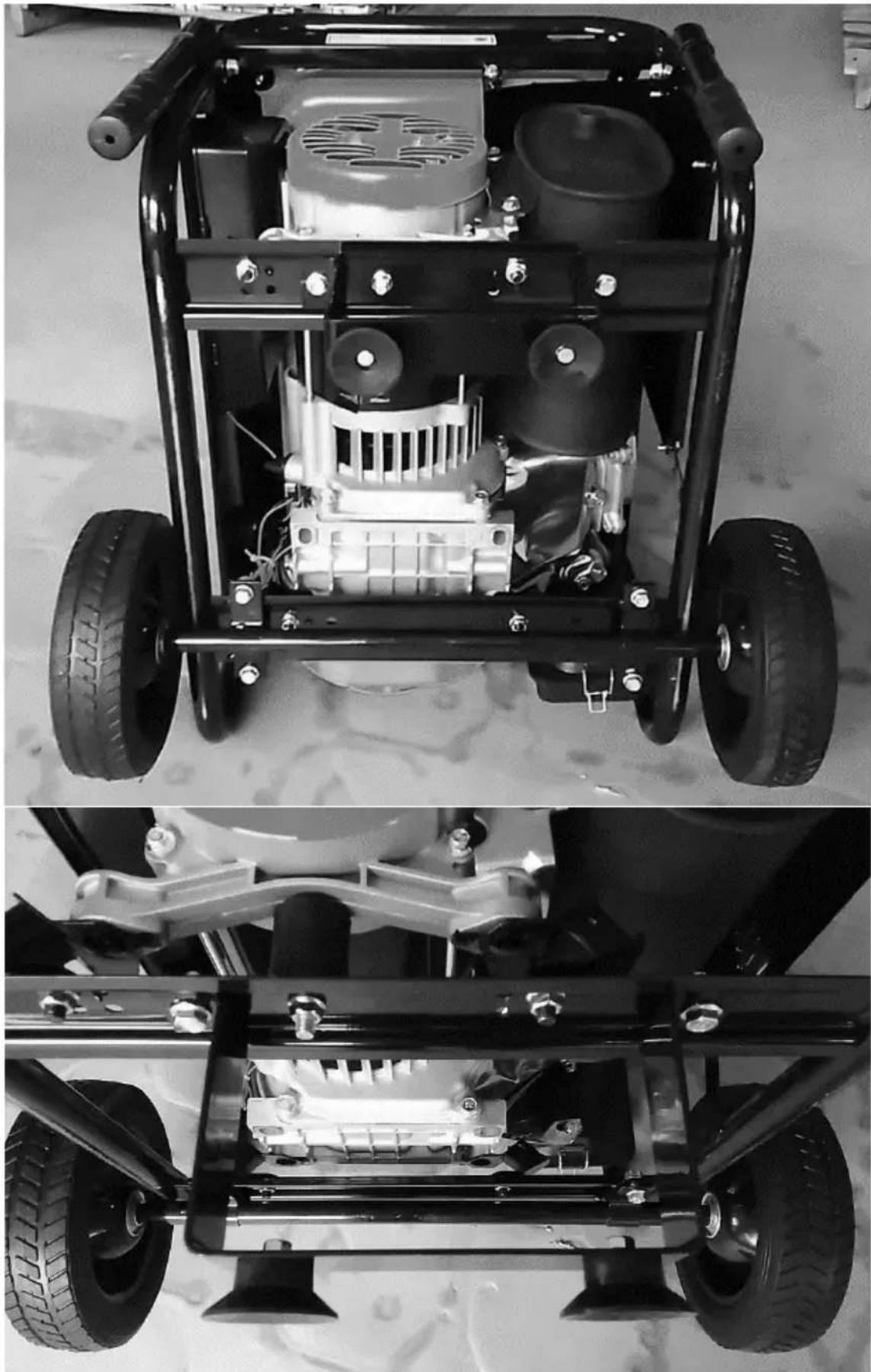

ZUSAMMENBAU DES GERÄTS

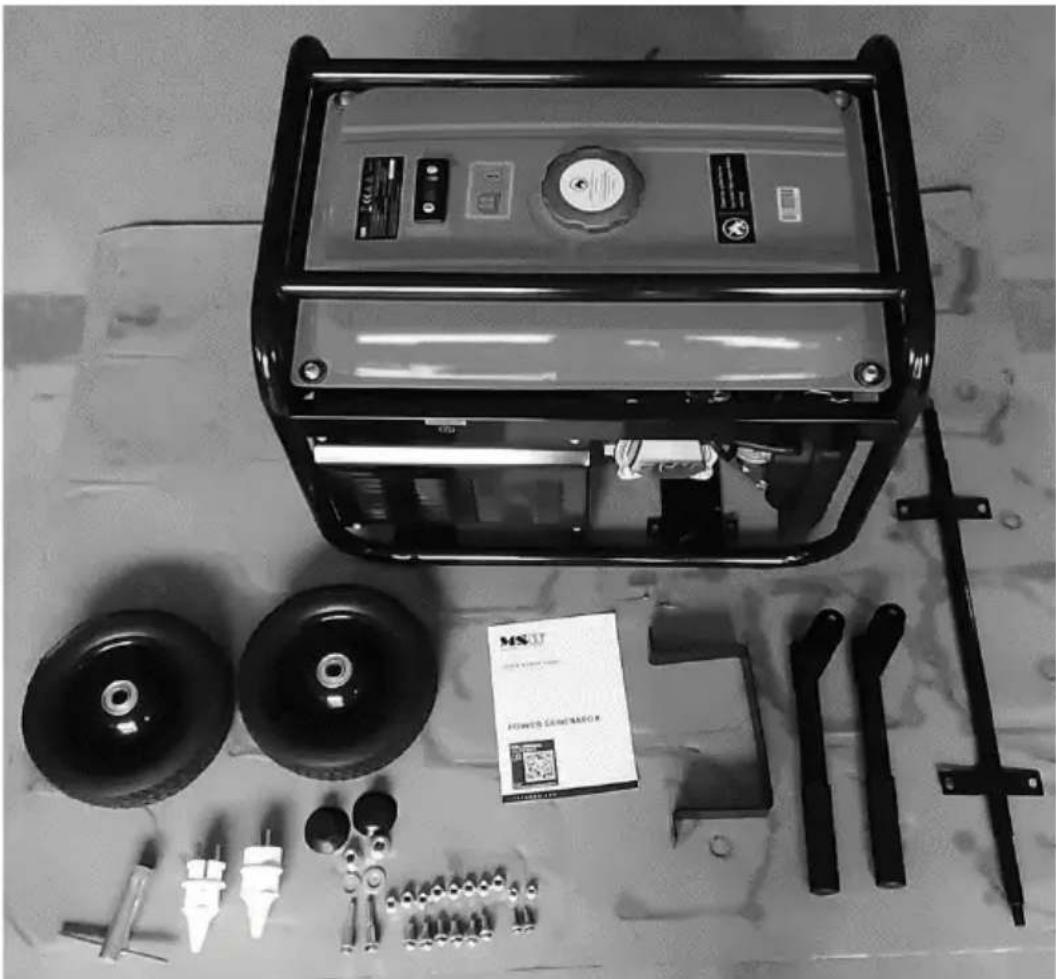

Das Produkt wird fast fertig geliefert, nur die Räder, die Halterung und die Transportgriffe müssen noch montiert werden:

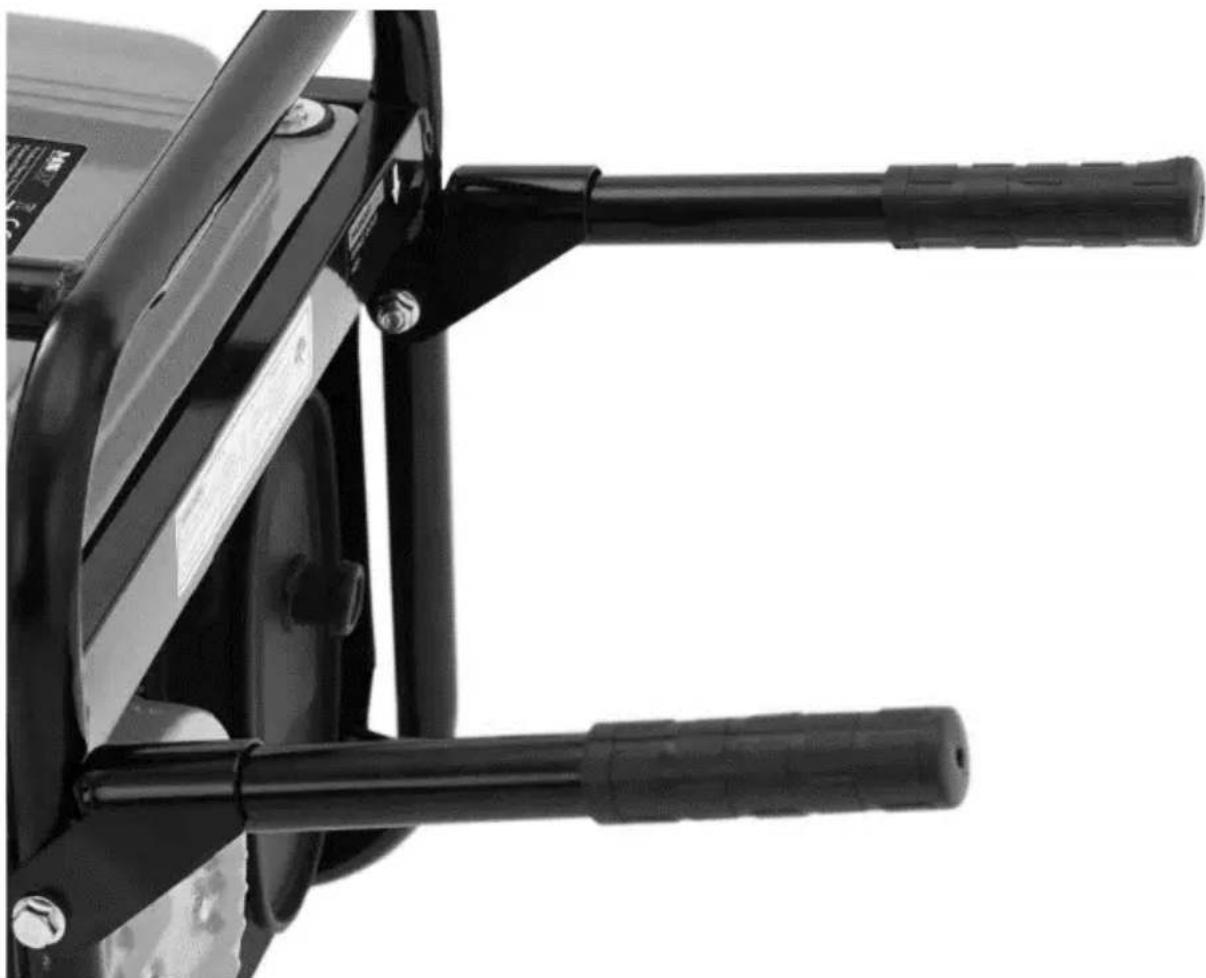

Befestigen Sie zunächst die klappbaren Transportgriffe am Rahmen des Geräts, indem Sie sie mit den mitgelieferten Schrauben und Muttern festschrauben. Ziehen Sie die Griffe fest genug an, da sie bei Nichtgebrauch noch zusammengeklappt werden können.

Nachdem Sie die Transporthalterungen befestigt haben, legen Sie das Gerät auf die Seite (die Seite des Luftfilters) und schrauben von unten die Achse mit den Rädern und die Halterung mit den Gummifüßen fest. Schrauben Sie sowohl die Achse als auch die Stütze an die dafür vorgesehenen Stellen an der Unterseite des Geräterahmens. Setzen Sie dann die Räder auf die Achse und schrauben Sie sie an, und die Gummifüße an die Halterung - wie auf den Bildern unten gezeigt:

3.3. Arbeiten mit dem Gerät.

3.3.1 Vor der ersten Inbetriebnahme

• Stellen Sie den Motor auf eine ebene, feste Fläche, die nicht mehr als 20° von der korrekten Senkrechten geneigt ist.

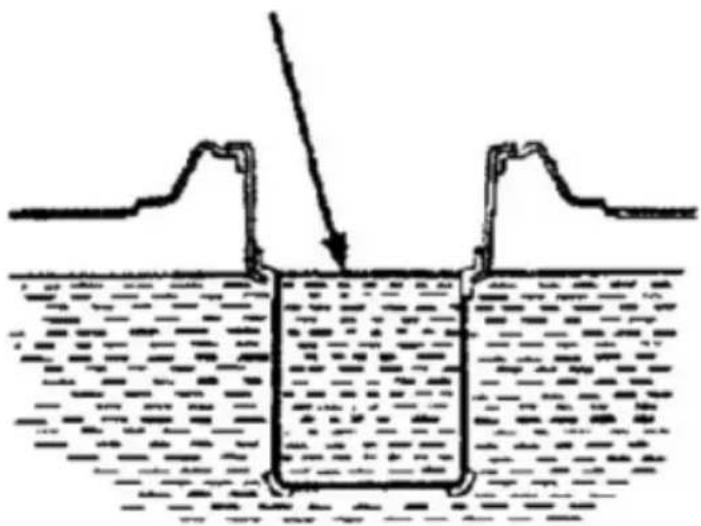

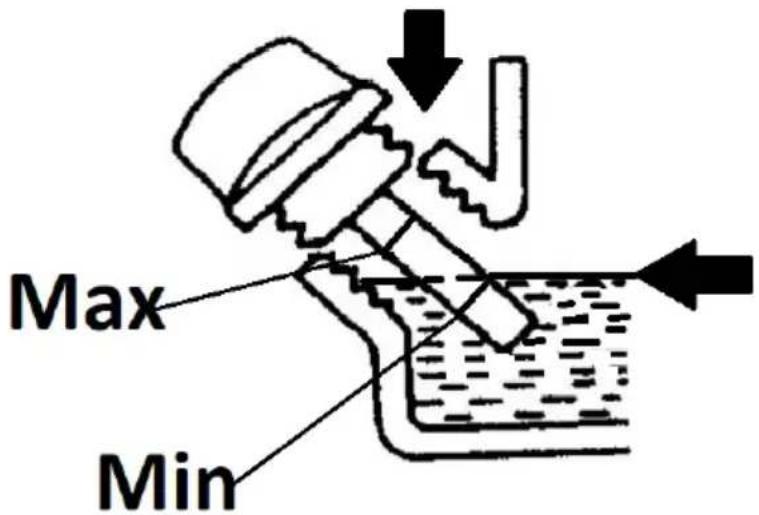

• Motoröl auffüllen, da kein Öl während des Transports im Motor ist. Hierzu muss der Verschluss des Ölbehälters geöffnet werden und es muss so lange Motoröl eingefüllt werden, bis der Füllstand, der auf dem Ölmessstab auf dem Verschluss sichtbar ist (nur ein Verschluss verfügt über den Ölmessstab), den richtigen Stand erreicht – vorzugsweise sollte das Motoröl bis auf den maximalen zulässigen Füllstand aufgefüllt werden. Der Ölstand wird geprüft, indem der Verschluss mit einem Ölmessstab, der zuvor trocken abgewischt wurde, in den Motor geschraubt/eingesteckt und nach einigen Sekunden wieder herausgeschraubt wird; jetzt kann der Ölstand auf dem Ölmessstab überprüft werden.

WICHTIG: Füllen Sie das Motoröl nicht zu viel auf - das kann den Motor beschädigen! Falls das Motoröl über den zulässigen maximalen Füllstand

aufgefüllt wird, muss das übermäßige Motoröl abgesaugt werden. Der Füllstand des Motoröls muss immer bei ausgeschaltetem und kaltem oder abgekühltem Motor überprüft werden.

Max Min

- Gießen Sie den Kraftstoff in den Tank - schrauben Sie dazu den Tankdeckel ab und gießen Sie den Kraftstoff ein, wobei Sie darauf achten müssen, dass er nicht über die Maximalfüllstandsanzeige (siehe folgende Abbildung) im Filter überläuft.

• Den Kraftstofftankverschluss wieder schließen, indem er bis zum Anschlag festgedreht wird.
• Schließen Sie den Generator an die Erde an, indem Sie das Erdungskabel (nicht im Lieferumfang enthalten) an den Erdungsanschluss des Geräts schrauben und sein anderes Ende in die Erde stecken.

WICHTIG: Die Erdung des Generators ist äußerst wichtig, da sie den Bediener vor den Auswirkungen einer möglichen Überspannung schützt; aus diesem Grund sollte sie bei jeder Benutzung des Geräts vorgenommen werden.

3.3.2 Starten des Generators

a) Es muss sichergestellt werden, dass kein Abnehmer am Stromerzeuger angeschlossen ist. Falls dies doch der Fall sein sollte, muss das Gerät abgetrennt werden.
b) Stellen Sie den Überstromschalter auf der Schalttafel in die Aus-Stellung - "OFF".
c) Stellen Sie den Kraftstoffhahn in die offene Position, d. h. mit dem Hebel in der Stellung "ON" (siehe das entsprechende Piktogramm auf dem Gehäuse über dem Hebel)

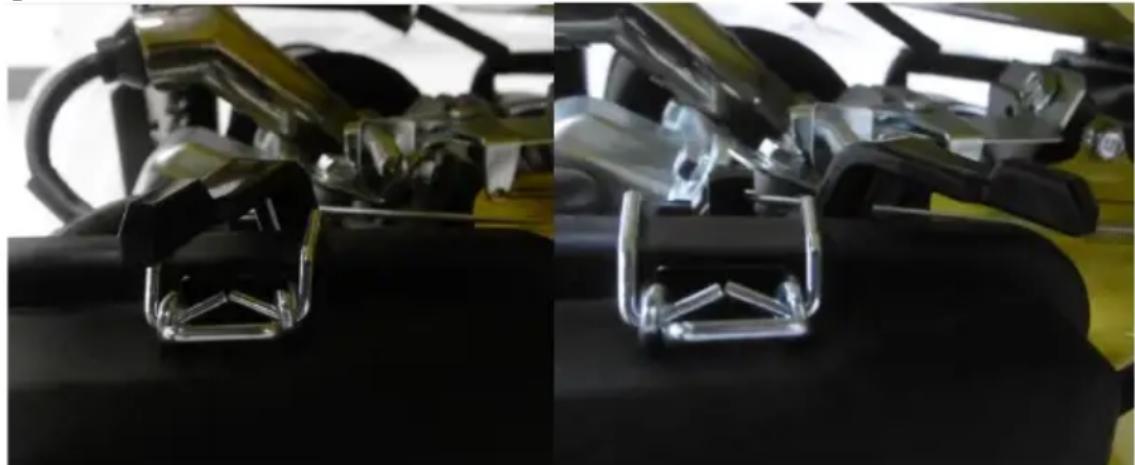

d) Stellen Sie die Ansaugdrossel auf die geschlossene Position - der Hebel wird nach links bewegt. Beim Anlassen eines warmen Motors sollte die Ansaugdrossel in geöffneter Stellung sein, d. h. der Hebel ist nach rechts geschoben:

e) Den Zündschalter auf dem Steuerfeld auf die Position an – „ON“ stellen.

f) Den Griff von dem Seilzug des Reversierstarters greifen und langsam von dem Gerät weg ziehen, bis ein Widerstand spürbar ist, dann fest an dem Seilzug ziehen, wobei der Griff des Reversierstarters die ganze Zeit über in der Hand festgehalten werden muss, auch wenn dieser auf die Startposition zurückgeführt wird. Diese Bewegung wiederholen, bis der Motor startet.

g) Lassen Sie den laufenden Motor etwa 1-3 Minuten auf die Ansaugung einwirken, um die Betriebstemperatur zu erreichen.

h) Nachdem der Generator aufgewärmt ist, schalten Sie die Ansaugung aus (bewegen Sie die Drosselklappe gleichmäßig in die Position "offen-rechts").

i) An die Versorgungsbuchsen können Stromabnehmer mit 230V AC angeschlossen werden, wobei das Prinzip beachtet werden muss, dass die Abnehmer in der Reihenfolge von dem Abnehmer, der den höchsten Anlaufstrom benötigt, bis zu dem Abnehmer, der den niedrigsten Anlaufstrom benötigt, angeschlossen werden müssen. Wenn Sie 12-V-Empfänger mit Strom versorgen, schließen Sie diese vor dem Starten des Generators an die richtigen Pole an und achten Sie dabei auf die richtige Polarität.

j) Den Installationsschalter auf die Position „ON“ stellen und schon können die angeschlossenen Empfänger verwendet werden.

3.3.3 Ausschalten des Generators

a) Schalten Sie alle an das Gerät angeschlossenen Stromverbraucher aus.
b) Den Installationsschalter auf die Position „OFF“ stellen.
c) Den Zündschalter ebenfalls auf die Position „OFF“ stellen – hierdurch wird der Motor ausgeschaltet.
d) Das Kraftstoffventil schließen – den Hebel in die Position „OFF“ stellen. HINWEIS: Im Falle einer Notabschaltung des Generators: Stellen Sie den Zündschalter auf die Position "OFF" - der Motor geht dann aus. Danach muss das Kraftstoffventil geschlossen werden.

3.3.4 Transport / Lagerung

Wenn das Gerät nicht weiter verwendet werden soll, muss es vollkommen abgekühlt werden, bevor es transportiert werden kann. Es wird empfohlen, den Kraftstofftank für die Dauer des Transport zu leeren, um ein mögliches Auslaufen während des Transports zu verhindern.

Wenn das Gerät über die nächsten 1-2 Monate nicht verwendet werden soll, muss der Kraftstofftank geleert werden oder es muss frischer Kraftstoff in den Tank eingefüllt werden und es muss ein Stabilisator hinzugefügt werden. Wenn das Gerät über einen Zeitraum von mehreren Monaten nicht verwendet werden soll, muss zusätzlich der Kraftstoff aus dem Vergaser (Sammelbehälter) und das Öl aus dem Motor abgelassen werden. Der Kraftstoff mit Zusatz des Stabilisators darf nicht länger in dem Tank belassen werden, als dies von dem Hersteller des Additivs empfohlen wird.

3.4. Reinigung und Wartung

3.4.1 TABELLE DER WARTUNGSINTERVALLE

Aktion↓		Interv all→.	Täglich	Nach 1 Monat oder 20 Betriebsst unden	Alle 3 Monate oder 50 Arbeitsst unden	Alle sechs Monate oder 100 Arbeitsst unden	Jährlich oder nach 300 Betriebsst unden
Motoröl	Kontrolle x
	Auswechsel n		x
LUFTFILTER :	Kontrolle x		x
	Auswechsel n		x
Kraftstofftropfenfilter		Reinigung		x
ZÜNDKERZE:		Inspektion und Reinigung		x
Kraftstoffschläuche vom Kraftstofftank	Inspektion und Reinigung		Alle 2 Jahre

a) Der Netzstecker muss gezogen werden, bevor Reinigungs-, Einstellungs- oder Auswechselarbeiten des Zubehörs ausgeführt werden oder falls das Gerät nicht benutzt wird.
b) Warten Sie ab, bevor die rotierenden Bauteile zum Stillstand kommen.
c) Verwenden Sie zur Reinigung der Oberfläche nur nicht-korrosive Mittel.
d) Lagern Sie das Gerät an einem trockenen und kühlen Ort, geschützt vor Feuchtigkeit und direkter Sonneneinstrahlung.
e) Es ist verboten, das Gerät mit einem Wasserstrahl abzuspritzen oder es in Wasser zu tauchen.
f) Achten Sie darauf, dass kein Wasser durch die Öffnungen des Gehäuses eindringt.
g) Reinigen Sie die Lüftungsöffnungen mit einer Bürste und Druckluft.
h) Das Gerät muss regelmäßig hinsichtlich seiner technischen Leistungsfähigkeit und auf eventuelle Schäden hin überprüft werden.
i) Für die Reinigung muss ein weiches Tuch verwendet werden.
j) Das Motoröl muss regelmäßig gewechselt werden.
Das das Motoröl kann am besten ausgewechselt werden, nachdem das Öl warm gelaufen wird, da es dann flüssiger ist und leichter abläuft. Zuerst muss der Verschluss der Motoröleinfüllöffnung und danach die Kraftstoffablassschraube geöffnet werden, wobei zuvor ein Behälter für das Altöl unter den Ablass gestellt werden muss. Nachdem das Öl abgelaufen ist, muss die Kraftstoffablassschraube wieder festgeschraubt werden und das Altöl muss von dem Bereich der Ablassschraube abgewischt werden. Der Motor kann mit frischem Motoröl aufgefüllt werden.
ACHTUNG: das aufgewärmte Öl ist heiß – es besteht Verbrennungsgefahr!

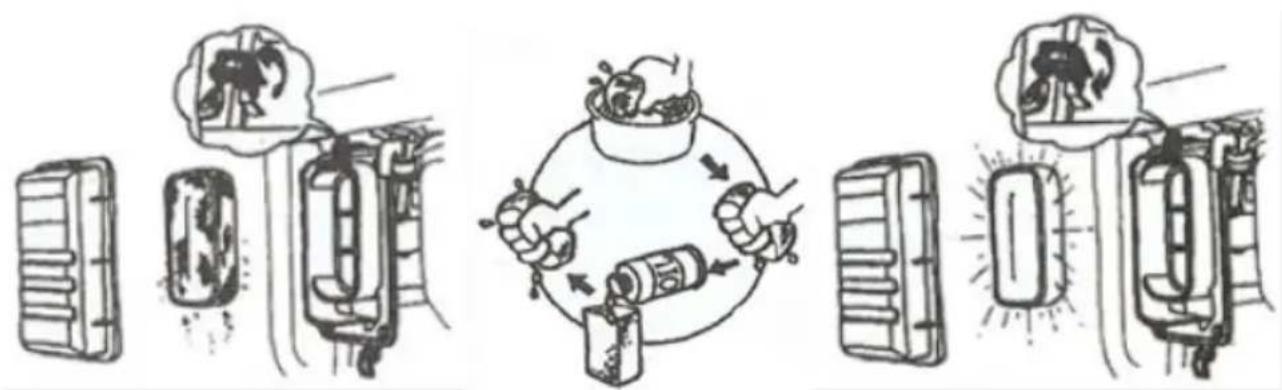

k) Der Luftfilter muss regelmäßig überprüft und gereinigt werden; bei Bedarf muss er ausgewechselt werden.
Demontage des Luftfilters: Um an den Luftfilter zu gelangen, müssen die Verschlüsse des Gehäusedeckels gelöst werden, danach kann der Deckel abgenommen und der Filter kann entnommen werden. Der Schwammfilter muss in warmen Wasser mit einem Zusatz von Reinigungsmittel oder

Waschbenzin ausgespült werden. Der Schwammfilter muss komplett trocknen und danach mit einer kleinen Menge an frischem Motoröl benetzt werden, bevor er erneut eingesetzt werden kann. Das überschüssige Öl muss aus dem Filter gedrückt werden, bevor er in das Gerät eingesetzt wird.

WICHTIG: Das Gerät darf nicht ohne eingesetzten Luftfilter eingeschaltet werden!

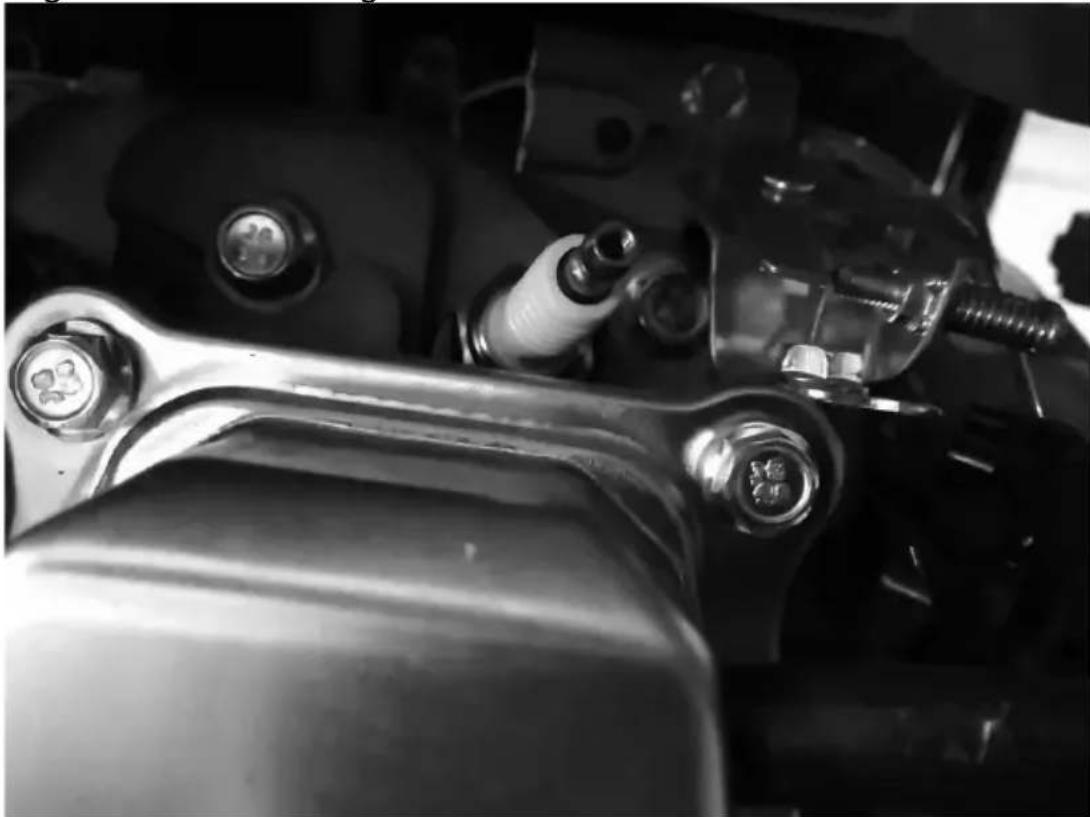

Der Zustand der Zündkerze muss regelmäßig überprüft werden – bei Verschmutzungen muss sie gereinigt und der Elektrodenabstand muss vor dem erneuten Einsetzen überprüft und gegebenenfalls eingestellt werden. Um an die Zündkerze zu gelangen, entfernen Sie zunächst das Zündkabelrohr von

die Zündkerze. Danach kann die Zündkerze eingeschraubt werden.

WICHTIG: Die Zündkerze sollte möglichst bei kalten oder zumindest abgekühlten Motor ausgeschraubt werden.

WICHTIG: Eine Zündkerze, die kürzlich in Betrieb war, kann heiß sein.

Gefahr von Verbrennungen!

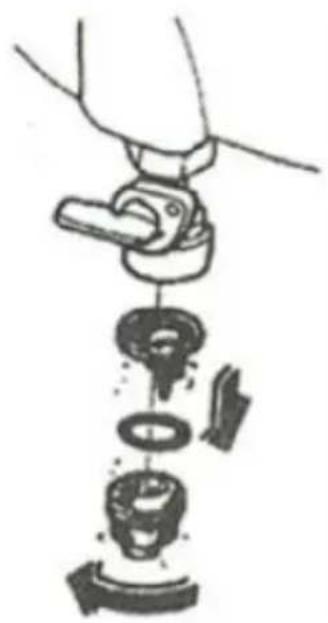

m) Den Kraftstofffilter regelmäßig reinigen.

Das Filtersieb für den Kraftstoff befindet sich an der Unterseite des Kraftstoffventils. Um es zu erreichen,

zuerst den Kraftstoffhahn am ausgeschalteten Gerät zudrehen -

stellen Sie den Hebel auf die Position "OFF". Dann schrauben Sie das Filtergehäuse ab

die sich an der Unterseite des Ventils befindet (siehe Abbildung unten links). Nachdem Sie das Gehäuse abgeschraubt haben, nehmen Sie den Filter heraus und reinigen ihn (z. B. durch Spülen in

Extraktionsbenzin und blasen es unter niedrigem Druck aus). Das Einsetzen des Filters erfolgt in umgekehrter Reihenfolge zur Demontage des Filters, wobei das Einsetzen des Dichtungsrings nicht vergessen werden darf (siehe Abbildung unten rechts).

Umwelt – und Entsorgungshinweise

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro – und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich – rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt – oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES ÜBER ELEKTRO – UND ELEKTRONIK – ALTGERÄTE

[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro – und Elektronikgeräten (Elektro – und Elektronikgerätegesetz – ElektroG).

Utylizacja produktu
