KÄYTTÖOHJE PG2200 EASY MSW

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

Tekniset tiedot

Parametrin kuvaus	Parametrin arvo
Tuotteen nimi	Voima generaattori
Malli	MSW-PG3000 HELPPO	MSW-PG2200 HELPPO
	Bensiini 1-sylinterinen, 210 cm ^3 nelitahti,	Bensiini 1-sylinterinen, 196 cm ^3 nelitahti,
Moottorityyppi	ilmajäähdytteinen, OHV tyyppi, 8.5:1 puristus, käsikäynnistin, Euro 5	ilmajäähdytteinen, OHV tyyppi, 8.5:1 puristus, käsikäynnistin, Euro 5
Nimellis-/maksiminopeus [rpm]	3000 / 3600
Moottorin suurin teho [kW/hv]	5.2/7 3600 rpm	3,68/6,5 nopeudella 3600 rpm.
Suurin vääntömomentti [Nm]	14 2500 rpm 13 2500 rpm.
Virtalähteen jännite [V~] / taajuus [Hz]	12V ~ DC / 230V ~ AC / 50 Hz
Nimellisteho [kVA]	3,1	2,2
Nimellis-/maksimiteho [W]	2800 / 3000	2000 / 2200
DC-lähtö	12V / 8,3A
AC-lähtö	230V 12,2A	12V 8,3A
Tehokerroin	1,0
Nimellislähtövirta [A]	26 / 13 / 7	19 / 9,1
	Suositeltu 10-W30-40 * 4-tahtimoottoreille, joissa on puhdistusaineita
Moottoriöljyn tyyppi

* Vakiokäyttölämpötilaolosuhteet.

	Erittäin alhaisissa lämpötiloissa alle -20 °C suositellaan SAE 5W30:aa.
Sytytystulpan tyyppi / elektrodiväli [mm]	F6RTC (tai vastaava) / 0,7-0,8 mm
Polttoainesäiliön tilavuus [L]	15
Moottorin voitelujärjestelmän tilavuus [L]	0,6
Polttoainetyyppi	Lyijytön polttoaine min 95 oktaani (RON)
Käyttölämpötila-alue [°C]	-5 ~ +40
Keskimääräinen polttoaineenkulutus [l/h]	2,9 2
Mitat (pituus x leveys x korkeus) [mm]	620 x 570 x 540 820 x 580 x 530
Paino [kg]	45	40
Melutaso [dB(A)]	94,8	91,6
Äänen tehotaso LWA [dB (A)]	94,8 91,6
Äänenpainetaso LPA [dB (A)]	74,8 71,6
Ylivirtasuoja	√

1. Yleiskuvaus

Käyttöohje on tarkoitettu auttamaan tuotteen turvallisessa ja luotettavassa käytössä. Tuote on suunniteltu ja valmistettu tarkkojen teknisten ohjeiden mukaisesti, käyttäen viimeisintä teknologiaa ja komponentteja sekä noudattaen korkeimpia laatustandardeja.

ENNEN KÄYTÖN ALOITTAMISTA TÄMÄ OPAS ON LUETTAVA HUOLELLISESTI JA SEN SISÄLTÖ TULEE YMMÄRTÄÄ JA SISÄISTÄÄ.

Laitteen pitkän ja luotettavan toiminnan varmistamiseksi on välttämätöntä huolehtia sen oikeanlaisesta käytöstä ja huollosta tämän käyttöohjeen sisältämien ohjeiden mukaisesti. Näiden käyttöohjeiden sisältämät tekniset tiedot ja spesifikaatiot ovat ajantasaisia. Valmistaja pidättää oikeuden muutoksiin laadun parantamiseksi. Ottaen huomioon tekninen kehitys ja mahdollisuudet vähentää melua, yksikkö on suunniteltu ja rakennettu siten, että melupäästöistä aiheutuvat riskit ovat mahdollisimman pienet.

Symbolien selitykset

CE		Tuote täyttää sitä koskevien turvallisuusstandardien vaatimukset.
		Lue käyttöohje ennen käyttöä.
		Tuote on kierrätettävä.
		VAROITUS!, HUOMAUTUS! tai MUISTUTUS! Kyseiseen tilanteeseen sopiva (yleinen varoitusmerkki).
		Käytä kuulosuojaimia. Melulle altistuminen voi aiheuttaa kuulon menetyksen.
		Käytä suojakäsineitä
		HUOMIO! Sähköiskun vaara!
		HUOMIO! Varoitus kovasta melusta!
		HUOMIO! Tulipalon vaara - helposti syttyvät materiaalit!
		Varoitus myrkyllisten aineiden aiheuttamasta myrkytysvaarasta!
		Huomio! Kuuma pinta voi aiheuttaa palovammoja.
		Tukahduttava tunnelma! Älä käytä tuulettamattomassa tilassa [pakokaasumyrkytyksen viha]!

Tupakointi kielletty laitteen läheisyydessä. Laite sisältää syttyviä aineita.

HUOMIO! Tämän käyttöohjeen kuvat ovat vain viitteellisiä ja joissakin yksityiskohdissa ne voivat poiketa laitteen todellisesta ulkonäöstä.

2. Käyttöturvallisuus

HUOMIO! Lue kaikki turvallisuutta koskevat varoitukset ja ohjeet. Varoitusten ja ohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon, vakaviin vammoihin tai kuolemaan.

Varoituksissa ja ohjeiden kuvauksessa oleva termi "laite" tai "tuote" viittaa Voima generaattori

2.1. Sähköturvallisuus

a) Älä kosketa laitetta märillä tai kosteilla käsillä.
b) HUOMIO – HENGENVAARA! Kun puhdistat tai käytät laitetta, älä koskaan upota sitä veteen tai muihin nesteisiin.
c) Älä käytä laitetta tiloissa, joissa on erittäin korkea kosteus tai vesisäiliöiden välittömässä läheisyydessä!
d) Älä anna laitteen kastua. Sähköiskun vaara!
e) Älä käytä generaattoria maadoittamatta sitä ensin!

2.2. Turvallisuus työpaikalla

a) Pidä työalue siistinä ja hyvin valaistuna. Epäjärjestys tai huono valaistus voivat johtaa onnettomuuksiin. Ole ennakoiva, katso mitä olet tekemässä ja käytä maalaisjärkeä käyttäessäsi laitetta.
b) Älä käytä laitetta räjähdysvaarallisissa tiloissa, joissa on esimerkiksi helposti syttyviä nesteitä, kaasuja tai pölyä. Laite tuottaa kipinöitä, jotka voivat sytyttää pölyn tai höyryt.
c) Jos laitteen toiminnassa ilmenee vaurioita tai epäsäännöllisyyksiä, sammuta se välittömästi ja ilmoita siitä valtuutetulle henkilölle.

d) Jos sinulla on epäilyksiä, toimiiko laite asianmukaisesti, tai toteat, että laitteessa on vaurioita, ota yhteyttä valmistajan huoltoon.
e) Tuotteen saa korjata vain valmistajan huoltopalvelu. Älä yritä tehdä korjauksia itse!
f) Jos tulipalo syttyy, sammuta se jauhe- tai hiilidioksidisammuttimella (CO2) (joka on tarkoitettu käytettäväksi jännitteisten sähkölaitteiden sammuttamiseen).
g) Lapset tai asiattomat henkilöt eivät saa olla työalueella. (Huomioimattomuus voi johtaa yksikön hallinnan menettämiseen.)
h) Käytä laitetta tilassa, jossa on hyvä ilmanvaihto.
i) Pölyä ja roskia syntyy laitteen käytön aikana, suojele sivullisia niiden haitallisilta vaikutuksilta.
j) Tarkasta säännöllisesti turvallisuutta koskevien tarrojen kunto. Jos tarrat eivät ole luettavissa, ne on vaihdettava.
k) Säilytä käyttöohje myöhempää käyttöä varten. Jos tuote luovutetaan kolmansille osapuolille, myös käyttöohje on luovutettava tuotteen mukana.
I) Pakkauksen osat ja pienet asennusosat pitää säilyttää lasten ulottumattomissa.
m) Pidä laite poissa lasten ja eläinten ulottuvilta.
n) Kun käytät tätä laitetta yhdessä muiden laitteiden kanssa, sinun pitää noudattaa myös muita käyttöohjeita. Kun aloitat yksikön käytön, lisää asteittain yksikön ilmansyöttöä varmistaaksesi, että se toimii oikein. Jos huomaat, että laite ei toimi kunnolla, irrota se välittömästi paineilman syötöstä ja ota yhteyttä valmistajan huoltoon.

MUISTAA! Lapset ja sivulliset henkilöt on suojattava laitteen käytön aikana.

2.3. Henkilökohtainen turvallisuus

a) Laitetta ei saa käyttää väsyneenä, sairaana, alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena, jotka rajoittavat merkittävästi kykyä käyttää tuotetta.
b) Konetta ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joilla on alentuneet psyykkiset, sensoriset ja henkiset toiminnot tai joilla ei ole riittävää kokemusta ja/tai tietoa, jos he eivät ole heidän turvallisuudestaan vastaavan henkilön valvonnassa tai he eivät ole saaneet ohjeita, kuinka konetta on käytettävä.

c) Konetta voivat käyttää fyysisesti hyväkuntoiset, sen käyttöön kykenevät ja asianmukaisesti koulutetut henkilöt, jotka ovat lukeneet tämän käyttöohjeen ja jotka ovat saaneet työterveys ja työturvallisuuskoulutuksen.
d) Ole varovainen ja käytä tervettä harkintaa koneen käytön aikana. Hetken huolimattomuus toimenpiteen aikana voi johtaa vakavaan henkilövahinkoon.
e) Käytä koneen käytön edellyttämiä henkilönsuojaimia, jotka on määritelty symbolien selityksen kohdassa 1. Asianmukaisten, sertifioitujen henkilönsuojainten käyttö vähentää loukkaantumisriskiä.
f) Ei saa yliarvioida omia mahdollisuuksia. Pidä kehosi koko ajan vakaana ja tasapainossa. Se mahdollistaa laitteen paremman hallinnan odottamattomissa tilanteissa.
g) Älä käytä väljiä vaatteita ja koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.
h) Tämä laite ei ole leikkikalu. Lapsia tulee tarkkailla, jotta he eivät leiki laitteella. Ei saa yliarvioida omia mahdollisuuksia. Pidä kehosi koko ajan vakaana ja tasapainossa. Se mahdollistaa laitteen paremman hallinnan odottamattomissa tilanteissa.

2.4. Laitteen turvallinen käyttö

a) Älä ylikuormita laitetta. Käytä tähän sovellukseen sopivia työkaluja. Oikein valittu tuote tekee paremman ja turvallisemman työn, jota varten se on suunniteltu.
b) Älä käytä laitetta, jos ON/OFF-kytkin ei toimi kunnolla (ei kytke päälle eikä pois päältä). Laitteita, joita ei voida ohjata kytkimellä, ovat vaarallisia. Niitä ei saa käyttää ja ne pitää korjata.
c) Pidä käyttämättömät tuotteet poissa lasten ja sellaisten henkilöiden ulottuvilta, jotka eivät tunne laitetta tai tätä ohjekirjaa. Tuotteet ovat vaarallisia, kun niitä käyttävät kokemattomat käyttäjät.
d) Pidä tuote hyvässä teknisessä kunnossa. Tarkista ennen jokaista käyttöä, ettei laitteessa ole yleisiä tai liikkuvien osien vaurioita (osien halkeamat tai kaikki muut tekijät, joilla voi olla vaikutus laitteen turvalliseen toimintaan). Jos laite on vaurioitunut, anna laite korjattavaksi ennen käyttöä.
e) Tuotteen korjauksen ja huollon saa suorittaa vain pätevä henkilö käyttäen ainoastaan alkuperäisvaraosia. Se varmistaa turvallisen käytön.
f) Tehtaalla asennettuja suojia tai ruuveja ei saa irrottaa, jotta laitteen toimivuus suunnitellulla tavalla on varmistettu.
g) Laitetta kuljetettaessa ja siirrettäessä varastointipaikasta käyttöpaikkaan on otettava huomioon laitteiden käyttömaassa voimassa olevat käsin kuljetuksen työterveys- ja työturvallisuusmääräykset.

h) Vältettävä tilanteita, joissa laite pysähtyy suuren kuormituksen vaikutuksesta käytön aikana. Se voi aiheuttaa käyttöosien ylikuumenemisen ja vahingoittaa sen seurauksena laitetta.
i) Laitteen siirtäminen, asennon muuttaminen tai kiertäminen on kiellettyä sen ollessa toiminnassa.
j) Päälle kytkettyä laitetta ei saa jättää ilman valvontaa.
k) Laite on puhdistettava säännöllisesti, jottei epäpuhtauksia päästetä kerrostumaan pysyvästi. Vältettävä tilanteita, joissa laite pysähtyy suuren kuormituksen vaikutuksesta käytön aikana. Se voi aiheuttaa käyttöosien ylikuumenemisen ja vahingoittaa sen seurauksena laitetta.
I) Ilmoitettu tärinäpäästöarvo on mitattu standardimittausmenetelmällä. Tärinäpäästön arvo voi muuttua, kun laitetta käytetään erilaisissa ympäristöolosuhteissa.
m) Ilman sisäänmeno- ja ulostuloaukkoa ei saa peittää.
n) Älä käynnistä tyhjää yksikköä.
o) Laitteen rakenteeseen puuttuminen sen parametrien tai rakenteen muuttamiseksi on kielletty.
p) Pidä tuote etäällä syttymis- ja lämmönlähteistä.
q) Älä ylikuormita laitetta.
r) Laitteen ilmanvaihtoaukkoja ei saa peittää!
s) Lisää öljyä oikealle tasolle ennen koneen käynnistämistä. Jos öljytaso on liian alhainen, moottori ei käynnisty tai voi sammua.
t) Jos laitteesta vuotaa öljyä, sinun on ilmoitettava niistä asianmukaisille huolto-/viranomaisille tai noudatettava laitteen käyttöalueen lakisääteisiä vaatimuksia.
u) Vaara! Terveysvaara ja polttomoottorin räjähdysvaara.
v) Moottorin pakokaasut sisältävät myrkyllistä hiilimonoksidia. Hiilimonoksidia sisältävään ympäristöön jääminen voi johtaa tajuttomuuteen tai jopa kuolemaan. Älä käytä moottoria suljetussa tilassa.
w) Pidä moottori poissa kuumuudesta, kipinöistä ja liekeistä. Älä tupakoi koneen lähellä!
x) Bensiini on syttyvää ja räjähtävää. Pysäytä moottori ja anna sen jäähtyä ennen tankkausta.
y) Huomio! Väärä polttoaine voi vahingoittaa moottoria.
z) HUOMIO! Jotkut laitteen osat kuumenevat käytön aikana! Järjestelmän kuumien osien koskettaminen välittömästi käytön aikana ja sen jälkeen on kielletty! Palovammojen vaara! Tämä laite ei ole leikkikalu. Lapset eivät saa puhdistaa ja huoltaa laitetta ilman aikuisen valvontaa.

HUOMIO! Siitä huolimatta, että laite on suunniteltu siten, että se olisi turvallinen, että siinä olisi riittävät suojat, ja käyttäjän lisäturvaelementtien käytöstä huolimatta, on edelleen olemassa

pieni onnettomuus- tai loukkaantumisriski laitteen käytön aikana. Pysy valppaana ja käytä tervettä järkeä laitetta käyttäessäsi.

3. Käyttöohjeet

Konetta käytetään sähkön tuottamiseen ja syöttämiseen muille sähkölaitteille. Käyttäjällä on vastuu kaikista vahingoista, jotka aiheutuvat käyttötarkoituksen vastaisesta käytöstä.

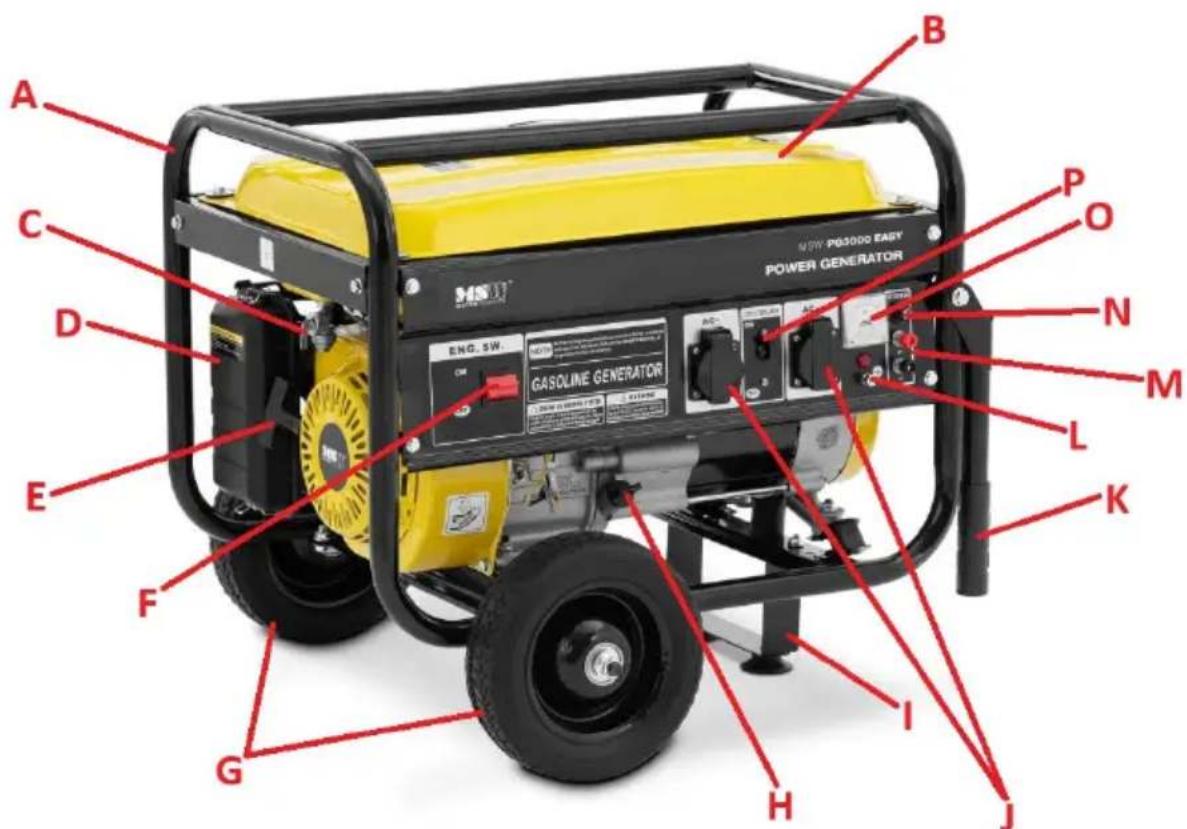

3.1. Tuotteen yleiskatsaus

A. Tukikehys
B. Polttoainetankki
C. Polttoaineventtiili
D. Ilmansuodattimen kotelo
E. Käynnistimen hinaajan kahva
F. Virtalukko
G. Pyörät
H. Öljyn täyttötulppa mittatikulla

I. Tuki
J. AC 230V pistorasiat
K. Taitettava kuljetuskahva (x2)
L. Maadoitusliitäntä
M. DC 12V napalähdöt
N. DC 12V sulakepistoke
O. Voltimittari
P. Ylivirtakatkaisija
Q. Polttoainesäiliön korkki siiviläsuodattimella (sisällä)
R. Polttoainetason ilmaisin
S. Äänenvaimennin pakoputkella
T. Sytytyskaapelin putki
U. Polttoainesäiliö tyhjennystulpalla
V. Imuvipu

3.2. Käyttöön valmistelu

Laitteen sijoittaminen

Laitetta on käytettävä ainoastaan tiloissa, joissa on hyvä ilmanvaihto. Ei saa peittää laitteen ilmanpoistoaukkoa. Laite on pidettävä etäällä kuumista pinnoista. Käytä laitetta aina tasaisella, vakaalla, puhtaalla, tulenkestävällä alustalla ja poissa lasten ja henkisesti, aistillisesti tai älyllisesti vammaisten henkilöiden ulottuvilta. Yksikön työskentelyalueen tulee tarjota välitön pääsy virtalukkoon.

LAITTEEN ASENNUS

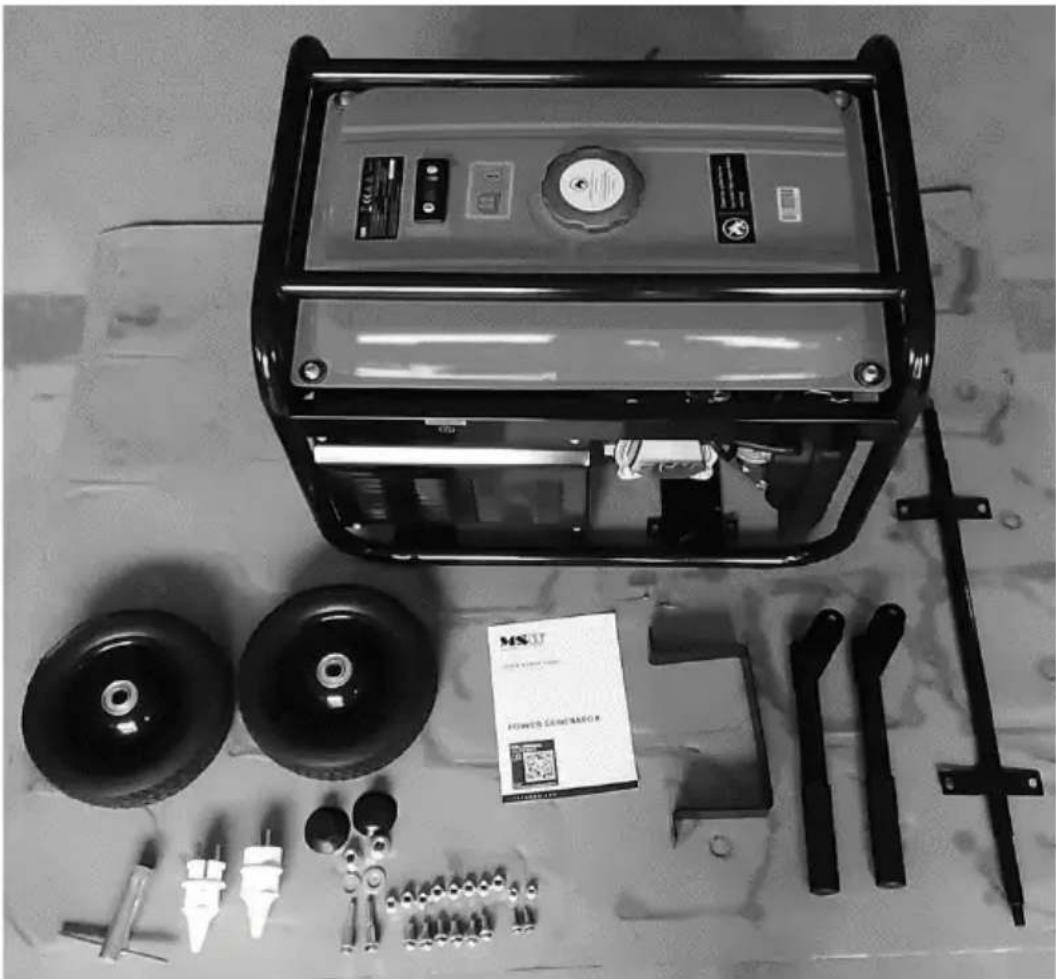

Tuote toimitetaan lähes valmiina, ja vain pyörät, tuki ja kuljetuskahvat tarvitsee koota:

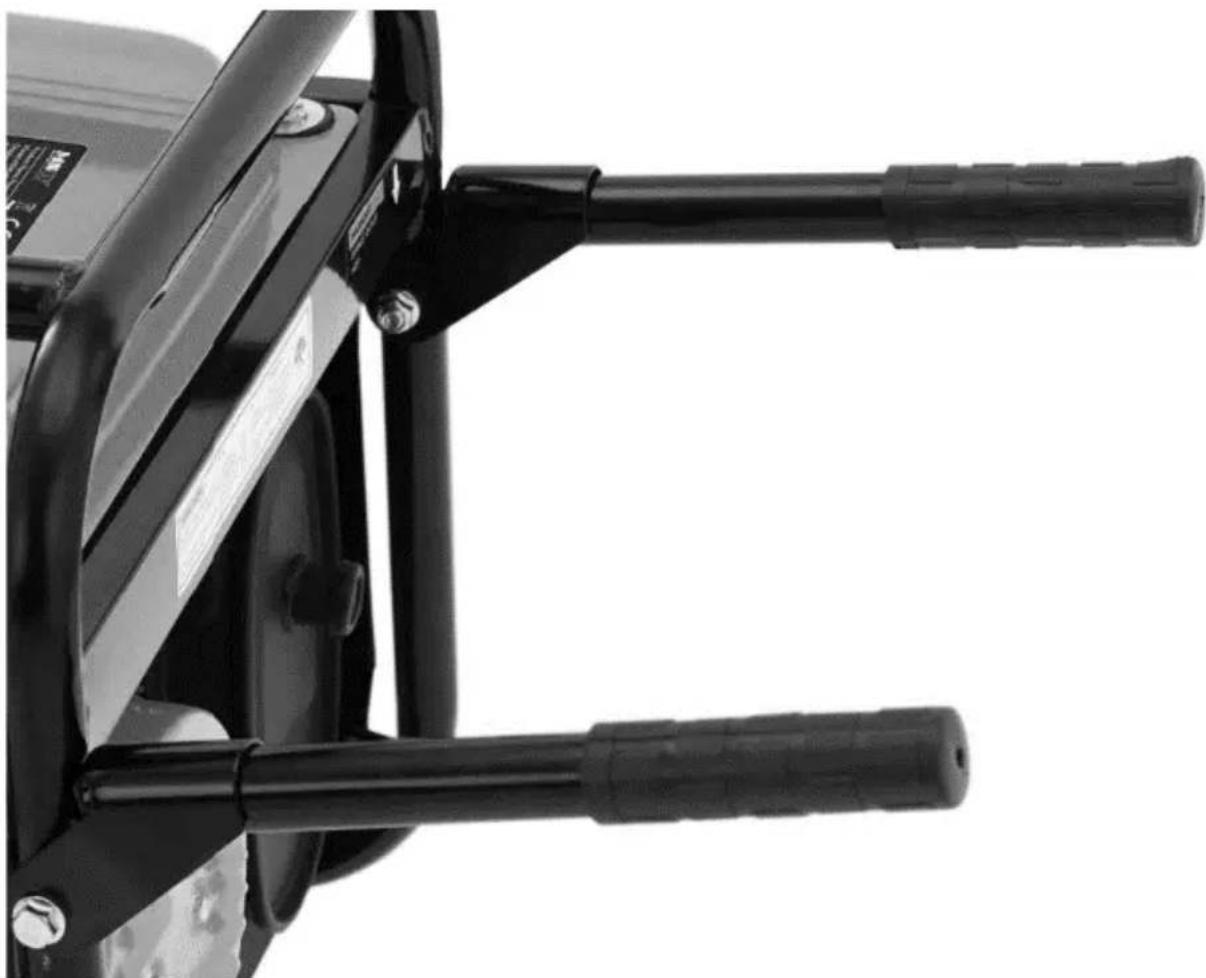

Kiinnitä ensin taitettavat kuljetuskahvat laitteen runkoon - ruuvaa ne mukana toimitetuilla muttereilla ja pulteilla. Kiristä kahvat riittävän lujasti, koska ne voivat edelleen taittua, kun niitä ei käytetä.

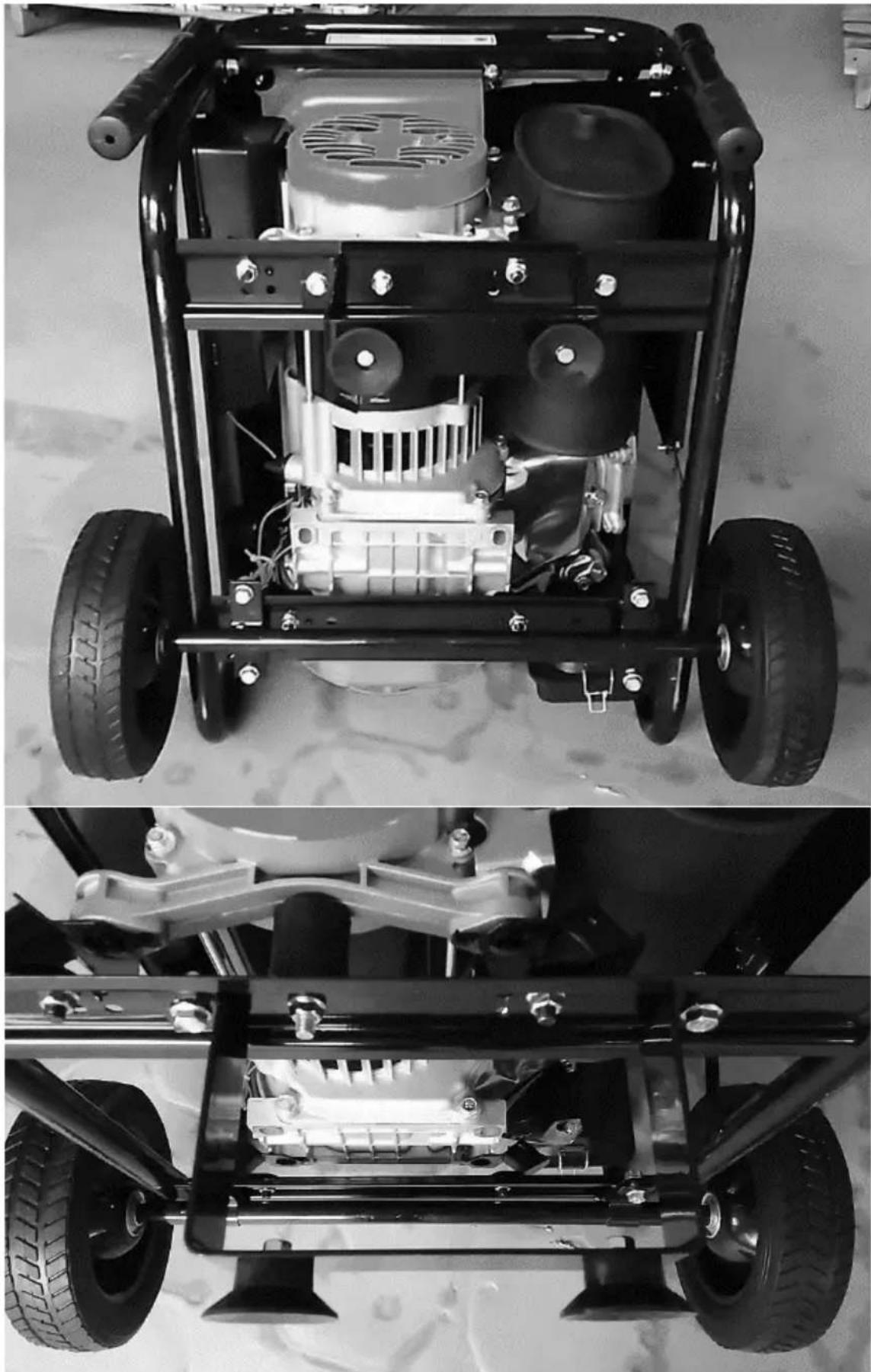

Kun olet kiinnittänyt kuljetuskannattimet, aseta laite kyljelleen (ilmansuodattimen puolelle) ja ruuvaa rungon alta akseli yhteen pyörien ja tuen kanssa kumijaloilla. Ruuvaa sekä akseli että tuki laitteen rungon pohjassa oleviin erityisesti tarkoitettuihin kohtiin. Aseta sitten pyörät akselille ja ruuvaa ne kiinni ja kumijalat tukeen - kuten alla olevissa kuvissa näkyy:

3.3. Laitteen käyttö

3.3.1 Ennen ensimmäistä käynnistystä

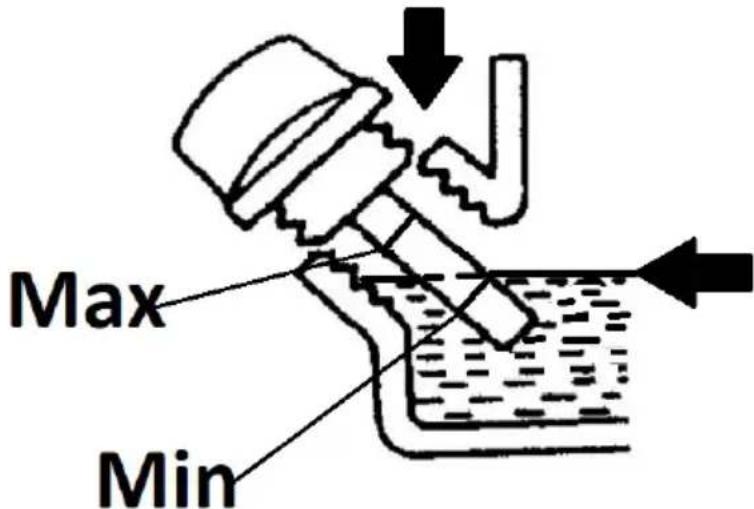

- Aseta moottori tasaiselle, kiinteälle alustalle, joka ei ole kallistettu enempää kuin 20 ° oikeasta pystysuorasta. - Täytä moottoriöljyllä, koska moottori ei saa sitä kuljetuksen aikana. Tätä varten irrota öljytulppa ja täytä moottoriöljyä sen läpi, kunnes taso saavuttaa oikean tason tulpan mittatikun kohdalla (vain yhdessä tulpassa on tarkistusmittatikku) - mieluiten lähellä suurinta sallittua tasoa. Öljyn taso tulee tarkistaa ruuvaamalla/asettamalla tulppa kuivalla mittatikulla moottoriin ja muutaman sekunnin kuluttua kiertämällä se uudelleen irti ja tarkistamalla öljyn taso mittatikun kautta.

TÄRKEÄÄ: Älä täytä liikaa moottoriöljyä - se voi vahingoittaa moottoria! Jos öljytaso ylittää sallitun tason, ime ylimääräinen öljy pois. Tarkista aina moottoriöljyn taso moottorin ollessa sammutettuna ja kylmänä tai jäähdytettynä.

Max Min

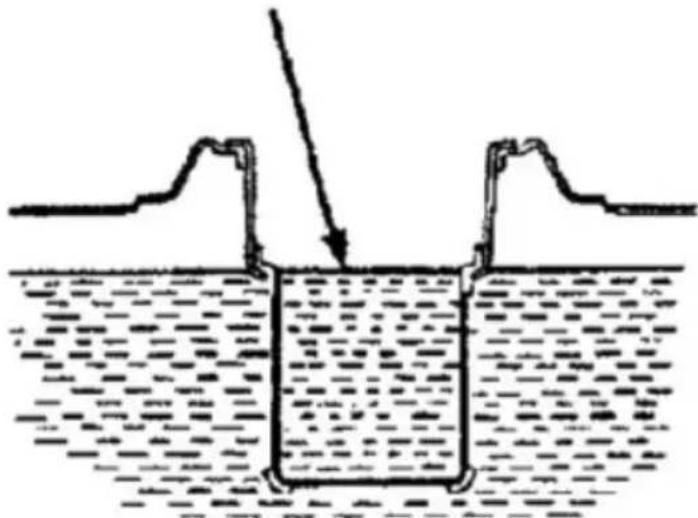

- Kaada polttoainetta säiliöön - tehdäksesi tämän, avaa säiliön korkki ja kaada polttoainetta varoen valumasta yli siiviläsuodattimen enimmäistason ilmaisimen (katso seuraava kuva).

• Aseta täyttökorkki takaisin paikalleen kiristämällä se kokonaan.
• Liitä generaattori maahan - ruuvaa maadoitusjohto (ei sisälly laitteeseen) tuotteen maadoitusliitäntään ja sen toinen pää työnnetään maahan.
  TÄRKEÄÄ: generaattorin maadoitus on äärimmäisen tärkeää, koska se suojaa käyttäjää mahdollisen ylijännitteen vaikutuksilta, minkä vuoksi se tulee korjata joka kerta, kun laitetta käytetään.

3.3.2 Generaattorin käynnistäminen

a) Varmista, että generaattoriin ei ole kytketty kuormaa. Jos on, irrota se.
b) Aseta ohjauspaneelin ylivirtakytkin off-asentoon - "OFF"
c) Aseta polttoaineventtiili auki-asentoon, eli vivun ollessa "ON"-asennossa (katso vastaava kuvake kotelossa vivun yläpuolella)

d) Aseta imukaasu kiinni-asentoon - vipu siirtyi vasemmalle. Lämmintä moottoria käynnistettäessä imukaasun tulee olla auki-asennossa - vipu siirretty oikealle:

e) Aseta ohjauspaneelin virta-avain "ON"-asentoon.

f) Tartu käynnistimen nykimiskahvaan ja vedä hitaasti pois laitteesta, kunnes tunnet vastusta, vedä sitten lujalla liikkeellä pitäen nykäyksen kahvaa aina kädessäsi, vaikka se palaa lähtöasentoon. Toista tätä liikettä, kunnes moottori käynnistyy.

g) Anna käynnissä olevan moottorin toimia imulla noin 1-3 minuuttia, jotta se saavuttaa käyttölämpötilansa.

h) Kun generaattori on lämmennyt, sammuta imu (siirrä kaasuventtiiliä tasaisesti auki oikeaan asentoon).

i) Voit kytkeä 230V AC-vastaanottimia pistorasiaan noudattaen sääntöä kytkeä järjestyksessä alkaen suurimman käynnistysvirran vaativasta vastaanottimesta pienimpään. Kun käytät 12 V vastaanottimia, kytke ne oikeisiin napoihin ennen generaattorin käynnistämistä ja kiinnitä huomiota oikeaan napaisuuteen.

j) Käännä asennuskytkin "ON"-asentoon ja voit käyttää kytkettyjä vastaanottimia.

3.3.3 Generaattorin sammuttaminen

a) Sammuta kaikki laitteeseen kytketyt virrankuluttajat.

b) Käännä asennuskytkin "OFF"-asentoon.

c) Käännä myös virta-avain "OFF"-asentoon - tämä sammuttaa moottorin.

d) Sulje polttoaineventtiili - siirrä sen vipu "OFF"-asentoon.

HUOMAA: generaattorin hätäpysäytystapauksessa: aseta virta-avain "OFF"-asentoon - moottori sammu. Sulje sitten polttoaineventtiili.

3.3.4 Kuljetus / varastointi

Jos laitetta ei aio käyttää uudelleen, jäähdytä se kokonaan ennen kuljetusta. Kuljetusta varten on suositeltavaa tyhjentää polttoainesäiliö, jotta polttoainetta ei vuoda kuljetuksen aikana.

FI

Jos laitetta ei käytetä 1-2 kuukauteen, tyhjennä polttoaine säiliöstä tai kaada tuoretta polttoainetta ja lisää siihen stabilointiainetta. Jos laitetta ei käytetä yli muutamaan kuukauteen, tyhjennä lisäksi kaasutin polttoaineesta (pudotussäiliö) ja tyhjennä öljy moottorista. Älä säilytä polttoainetta stabilointiaineella varustetussa säiliössä pidempään kuin tämän lisääineen valmistaja suosittelee.

3.4. Puhdistaminen ja huolto

3.4.1 HUOLTOVÄLITAULUKKO

Toiminta↓		Väli →	Päivittäin	1kuukauden tai 20käyttötunninjälkeen	3kuukauden tai50työtunninvälein	Kuudenkuukauden tai100työtunninvälein	Jokavuosi tai300käyttötunninjälkeen
Moottoriöljy	Ohjaus x
	Korvaus x
Ilmansuodatin	Ohjaus x
	Korvaus x
Polttoainepisarasuodatin	Puhdistus			x
	Tarkastus ja puhdistus
Sytytystulppa				x
Polttoaineletkutpolttoainesäiliöstä	Tarkastus ja puhdistus				2 vuoden välein

a) Ennen jokaista puhdistusta, säätöä, varusteen vaihtoa ja myös silloin, kun laitetta ei käytetä, pistoke on irrotettava pistorasiasta ja laitteen on annettava jäähtyä täydellisesti.
b) Odota, kunnes pyörivät osat pysähtyvät.
c) Käytä pintojen puhdistamiseen vain puhdistusaineita, jotka eivät sisällä syövyttäviä aineita.
d) Laite on säilytettävä kuivassa ja viileässä paikassa suojassa kosteudelta ja suoralta auringonvalolta.
e) Laitteen ruiskuttaminen vedellä tai upottaminen veteen on kielletty.

f) Muista, että laitteeseen ei saa päästää vettä kotelossa olevien ilmanvaihtoaukkojen kautta.
g) Ilmanvaihtoaukot pitää puhdistaa harjalla ja paineilmalla.
h) Tuote on tarkastettava säännöllisesti sen teknisen kunnon ja kaikkien vaurioiden suhteen.
i) Käytä puhdistamiseen pehmeää puhdistusliinaa.
j) Vaihda moottoriöljy säännöllisesti tuoreella öljyllä.

Moottoriöljyn vaihto on parasta tehdä, kun öljy on lämmintä, koska se on ohuempaa ja virtaa helpommin. Ruuvaa ensin öljyntäyttöaukon korkki ja sitten tyhjennystulppa irti. Laita ensin käytetylle öljylle tarkoitettu säiliö sen alle. Sulje öljyn tyhjennyksen jälkeen tyhjennystulppa tiukasti ja kuivaa sitä ympäröivä alue muusta käytetystä öljystä. Voit täyttää moottorin uudella öljyllä.

VAROITUS: kuumennettu öljy on kuumaa - palovammojen vaara!

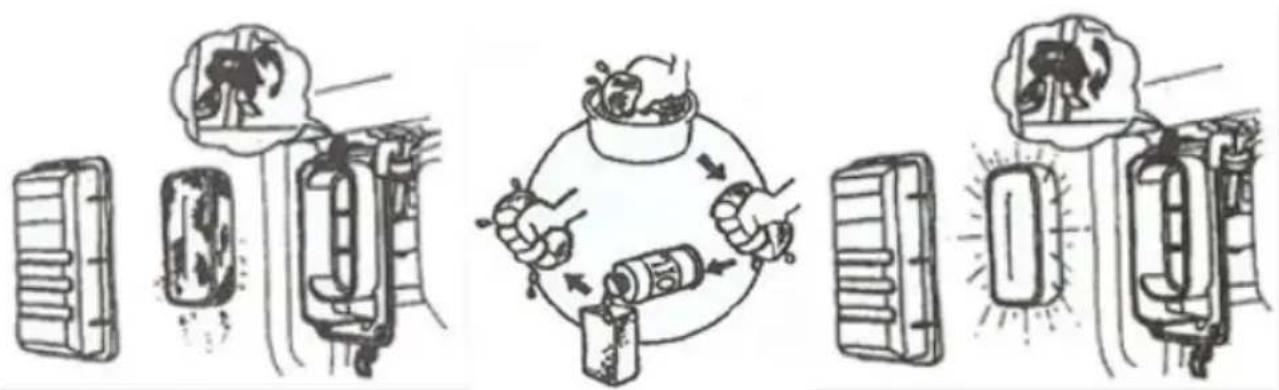

k) Tarkista ja puhdista ilmansuodatin säännöllisesti ja vaihda tarvittaessa uuteen.

Ilmansuodattimen irrottaminen: Päästäksesi käsiksi ilmansuodattimeen, avaa kotelon kannessa olevat pidikkeet ja irrota suodatin. Huuhtele sienisuodatin lämpimässä vedessä, jossa on pesuainetta, tai poistobensiinissä. Kuivaa sienisuodatin kokonaan ennen kokoamista ja liota se sitten pienessä määrässä tuoretta moottoriöljyä. Purista ylimääräinen öljy pois suodattimesta ennen sen asentamista koneeseen.

TÄRKEÄÄ: älä käytä laitetta ilman ilmansuodatinta!

I) Tarkista sytytystulpan kunto säännöllisesti - puhdista se, jos se on likainen, ja tarkista elektrodiväli ennen kokoamista ja säädä tarvittaessa.

Päästäksesi käsiksi sytytystulppaan, irrota ensin sytytyskaapelin putki sytytystulppa. Sitten sytytystulppa voidaan ruuvata irti.

TÄRKEÄÄ: on parasta irrottaa sytytystulppa, kun moottori on kylmä tai ainakin jäähtynyt.

TÄRKEÄÄ: Äskettäin käytössä ollut sytytystulppa voi olla kuuma - palovammojen vaara!

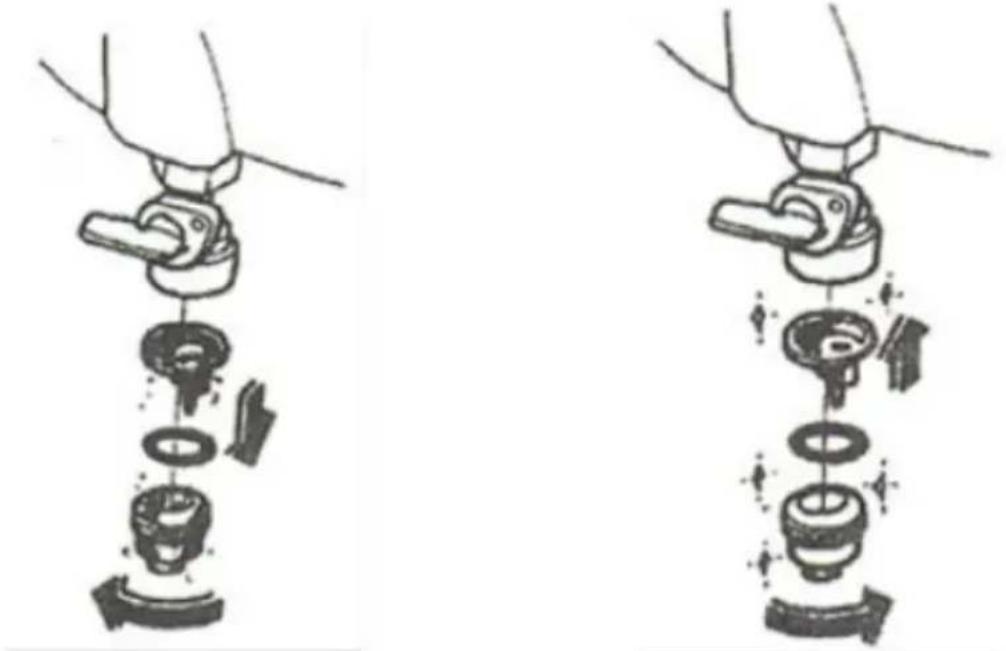

m) Puhdista polttoainesuodatin säännöllisesti

Verkon polttoainesuodatin sijaitsee polttoaineventtiilin alaosassa.

Päästäksesi siihen,

sulje ensin sammutetun laitteen polttoaineventtiili -

aseta sen vipu "OFF"-asentoon. Ruuvaa sitten suodattimen kotelo irti

sijaitsee venttiilin alapuolella (katso kuva alla vasemmalla). Kun kotelo on ruuvattu irti, irrota suodatin siitä ja puhdista se (esimerkiksi huuhtele sisään

poistobensiini ja puhalla se ulos matalassa paineessa). Asenna suodatin päinvastaisessa irrotusjärjestyksessä, mutta muista kiinnittää myös tiivisterengas (katso seuraava kuva oikealla).
