MANUALE UTENTE PG2200 EASY MSW

Questo manuale di istruzioni è stato tradotto con la traduzione automatica. Ci sforziamo costantemente di fornire una traduzione accurata. Tuttavia, nessuna traduzione automatica è perfetta, né intende sostituire la traduzione umana. Il manuale di istruzioni ufficiale è nella versione inglese. Eventuali discrepanze o differenze create dalla traduzione non sono vincolanti e non hanno alcun effetto legale ai fini della conformità o dell'esecuzione. In caso di domande relative all'accuratezza delle informazioni contenute nel manuale di istruzioni, consultare la versione inglese dei contenuti, in quanto questa è la versione ufficiale.

Dati tecnici

Descrizione del parametro	Valore del parametro
Nome del prodotto	Generatore di corrente
Modello	MSW-PG3000 FACILE	MSW-PG2200 FACILE
Tipo di motore	Monocilindrico benzina, 210^cm3 , quattro tempi,raffreddamento ad aria, tipo OHV, compressione8,5:1, avviamento manuale, Euro 5	Monocilindrico benzina, 196^cm3 , quattro tempi,raffreddamento ad aria, tipo OHV, compressione8,5:1, avviamento manuale, Euro 5
Velocità nominale/massima [rpm]	3000 / 3600
Potenza massima del motore [kW/HP]	5,2/7 a 3600 giri/min 3,68/6,5 a 3600 giri/min.
Coppia massima [Nm]	14 a 2500 giri/min	13 a 2500 giri/min.
Tensione di alimentazione [V~] / Frequenza [Hz]	12 V ~ CC / 230 V ~ CA / 50 Hz
Potenza nominale [kVA]	3,1	2,2
Potenza nominale/massima [W]	2800 / 3000 2000 / 2200
Uscita CC	12 V/8,3 A
Uscita CA	230 V 12,2 A	12 V 8,3 A
Fattore di potenza	1,0
Corrente di uscita nominale [A]	26 / 13 / 7 19 / 9,1
Tipo di olio motore	Consigliato 10-W30-40* per motori a 4 tempi con additivi detergenti*condizioni di temperatura di applicazione standard. In caso di temperature molto basse inferiori a -20°C, si consiglia SAE 5W30.
Tipo di candela / distanza tra gli elettrodi [mm]	F6RTC (o equivalente) / 0,7-0,8 mm
Capacità del serbatoio di carburante [L]	15
Capacità del sistema di lubrificazione del motore [L]	0,6
Tipo di carburante	Carburante senza piombo min 95 ottani (RON)
Intervallo di temperatura di applicazione [°C]	-5 ~ +40
Consumo medio di carburante [L/h]	2,9 2
Dimensioni (lunghezza x larghezza x altezza) [mm]	620×570×540 820×580×530
Peso [kg]	45	40
Livello di rumore [dB(A)]	94,8	91,6
Livello di potenza sonora LwA [dB (A)]	94,8 91,6
Livello di pressione sonora LpA [dB (A)]	74,8 71,6
Protezione da sovracorrente	√

1. Descrizione generale

Il manuale ha lo scopo di assistere nell'uso sicuro e affidabile. Il prodotto è progettato e fabbricato rigorosamente secondo le specifiche tecniche utilizzando la tecnologia e i componenti più recenti e mantenendo i più alti standard di qualità.

LEGGERE ATTENTAMENTE E COMPRENDERE QUESTO MANUALE PRIMA DI INIZIARE IL LAVORO.

Per garantire il funzionamento lungo e affidabile del dispositivo, assicurarsi di utilizzarlo e mantenerlo correttamente seguendo le linee guida contenute in questo manuale di istruzioni. I dati tecnici e le specifiche di questo manuale sono aggiornati. Il produttore si riserva il diritto di apportare modifiche per migliorare la qualità. Tenendo conto del

progresso tecnico e della possibilità di ridurre il rumore, l'unità è progettata e costruita in modo tale che i rischi derivanti dalle emissioni acustiche siano ridotti al livello più basso possibile.

Spiegazione dei simboli

CE		Il prodotto soddisfa i requisiti degli standard di sicurezza pertinenti.
		Prima dell’uso bisogna prendere visione del manuale.
		Prodotto riciclabile.
		ATTENZIONE! o ATTENZIONE! oppure RICORDA! descrivere una situazione (segnale di pericolo generale).
		Indossare i dispositivi di protezione dell’udito. L'esposizione al rumore può causare la perdita dell'udito.
		Indossare guanti di protezione.
		ATTENZIONE! Pericolo di folgorazione!
		ATTENZIONE! Avvertenza contro il rumore forte!
		ATTENZIONE! Pericolo di incendio - materiali facilmente inflammabili!
		Vvertenza contro il pericolo di avvelenamento con sostanze tossiche!
		Attenzione! La superficie calda può causare ustioni!
		Atmosfera soffocante! Non utilizzare in uno spazio non ventilato [rabbia da avvelenamento da gas di scarico]!
		Non fumare nelle vicinanze dell'apparecchio. L'apparecchio contiene sostanze infiammabili.

ATTENZIONE! Le illustrazioni in questo manuale hanno il carattere illustrativo e possono differire in alcuni dettagli dall'aspetto reale del prodotto.

2. Sicurezza d'uso

ATTENZIONE! Leggere tutte le avvertenze e le istruzioni di sicurezza. La mancata osservanza delle avvertenze e delle istruzioni può provocare scosse elettriche, incendi e/o lesioni gravi o mortali.

Il termine "dispositivo" o "prodotto" si riferisce nelle avvertenze e nella descrizione delle istruzioni

Generatore di corrente

2.1. Sicurezza elettrica

a) Non toccare il dispositivo con mani bagnate o umide.
b) ATTENZIONE - PERICOLO DI MORTE! Durante la pulizia o l'utilizzo del dispositivo, non immergerlo mai in acqua o altri liquidi.
c) Non utilizzare il dispositivo in ambienti con umidità molto elevata/nelle immediate vicinanze di serbatoi dell'acqua!
d) Non permettere che l'apparecchio si bagni. Pericolo di folgorazione!
e) Non utilizzare il generatore senza averlo prima collegato a terra!

2.2. Sicurezza sul posto di lavoro

a) Mantenere l'area di lavoro ordinata e ben illuminata. Il disordine o la scarsa illuminazione possono provocare incidenti. Sii lungimirante, osserva ciò che stai facendo e usa il buon senso quando usi l'unità.

b) Non utilizzare il dispositivo in un'area esplosiva, per esempio in presenza di liquidi, gas o polveri infiammabili. L'apparecchio produce scintille che possono incendiare polvere o vapori.
c) Se si riscontrano danni o irregolarità nel funzionamento del prodotto, spegnerlo immediatamente e segnalarlo a una persona autorizzata.
d) In caso di dubbi sul corretto funzionamento del prodotto o in caso di constatazione di un danno, si prega di contattare il servizio di assistenza del produttore.
e) Le riparazioni devono essere eseguite solo dall'assistenza tecnica del produttore. Riparare il dispositivo in autonomia è severamente vietato!
f) In caso di incendio o di accensione del fuoco, si devono usare solo estintori a polvere o a neve (CO2) per spegnere l'apparecchio sotto tensione.
g) Non sono ammessi bambini o persone non autorizzate nell'area di lavoro. (La disattenzione può causare la perdita di controllo dell'unità.)
h) Utilizzare l'apparecchio in un'area ben ventilata.
i) Polvere e detriti vengono generati durante il funzionamento del dispositivo, proteggere gli astanti dai loro effetti dannosi.
j) Controllare regolarmente lo stato degli adesivi con le informazioni di sicurezza. In caso di adesivi non leggibili, procedere alla sostituzione.
k) Conservare il manuale d'uso per utilizzo futuro. Se il dispositivo deve essere affidato ai terzi, insieme ad esso va consegnato loro anche il manuale d'istruzioni.
I) Tenere le gli elementi dell'imballaggio e i piccoli elementi di montaggio fuori dalla portata dei bambini.
m) Tenere il dispositivo lontano dalla portata dei bambini e degli animali.
n) Quando si utilizza questo dispositivo insieme ad altri dispositivi, è necessario seguire anche le altre istruzioni per l'uso. Quando si inizia a usare l'apparecchio, aumentare gradualmente l'alimentazione d'aria all'apparecchio per assicurarsi che funzioni correttamente. Se si nota un malfunzionamento, scollegare immediatamente il dispositivo dall'aria compressa e contattare il servizio di assistenza del produttore.

RICORDARE! occorre proteggere bambini e altre persone durante il lavoro con l'aparecchio.

2.3. Sicurezza personale

a) Non utilizzare questo dispositivo se si è stanchi, malati o sotto l'influenza di alcol, droghe o farmaci che potrebbero compromettere la capacità di utilizzare il dispositivo.

b) Il dispositivo non è destinato all'uso da parte di persone (inclusi i bambini) con funzioni mentali, sensoriali o intellettuali ridotte o persone prive di esperienza e/o conoscenza, a meno che non siano supervisionate o abbiano ricevuto istruzioni da una persona responsabile della loro sicurezza su come utilizzarlo. utilizzare il dispositivo.
c) L'unità può essere utilizzata da persone fisicamente idonee, in grado di utilizzarla e adeguatamente addestrate, che hanno letto questo manuale di istruzioni e sono state addestrate in materia di sicurezza e salute sul lavoro.
d) Bisogna prestare attenzione, usare il buon senso durante il funzionamento dell'apparecchio. Un attimo di disattenzione durante l'operazione potrebbe causare gravi lesioni personali.
e) Usare i dispositivi di protezione individuale necessari quando si lavora con l'apparecchio, come specificato nella sezione 1 della spiegazione dei simboli. L'uso di dispositivi di protezione individuale appropriati e approvati riduce il rischio di lesioni.
f) Non sopravvalutate le proprie capacità. Mantenere l'equilibrio del corpo e il bilanciamento in ogni momento durante il lavoro. Questo permette un migliore controllo dell'apparecchio in situazioni impreviste.
g) Non indossare abiti larghi o gioielli. Tenere i capelli, i vestiti e i guanti lontani dalle parti in movimento. Abiti sciolti, gioielli o capelli lunghi possono rimanere impigliati nelle parti in movimento.
h) L'apparecchio non è un giocattolo. I bambini vanno sorvegliati affinché non giochi con il dispositivo. Non sopravvalutate le proprie capacità. Mantenere l'equilibrio del corpo e il bilanciamento in ogni momento durante il lavoro. Questo permette un migliore controllo dell'apparecchio in situazioni impreviste.

2.4. Utilizzo sicuro del dispositivo

a) Assicurarsi che la ruota sia posizionata in modo stabile. Utilizzare strumenti adatti all'applicazione. Un prodotto correttamente selezionato svolgerà un lavoro migliore e più sicuro per il quale è stato progettato.
b) Non utilizzare il dispositivo se l'interruttore ON/OFF non funziona correttamente (non si accende e non si spegne). L'apparecchio che non può essere controllato da un interruttore, non è sicuro, non può funzionare e deve essere riparato.
c) Tenere i prodotti non utilizzati fuori dalla portata dei bambini e di chiunque non abbia familiarità con il dispositivo o con questo manuale. I dispositivi sono pericolosi se utilizzati da persone senza esperienza.
d) Mantenere il dispositivo in buono stato tecnico. Controllare prima di ogni operazione che non ci siano danni generali o relativi alle parti in movimento (crepe nelle parti e nei componenti o qualsiasi altra condizione che possa

influenzare il funzionamento sicuro del dispositivo). Se danneggiato, restituire il dispositivo per la riparazione prima dell'uso.

e) La riparazione e la manutenzione delle apparecchiature dovrebbero essere effettuate dal personale qualificato utilizzando esclusivamente parti di ricambio originali. Ciò garantirà un utilizzo sicuro.

f) Per assicurare l'integrità operativa progettata dell'apparecchio, non rimuovere le coperture installate in fabbrica o allentare le viti.

g) Durante il trasporto o lo spostamento del dispositivo dal luogo di stoccaggio al luogo di utilizzo, osservare le norme di salute e sicurezza per la movimentazione manuale applicabili nel paese in cui viene utilizzato il dispositivo.

h) Evitare situazioni in cui il dispositivo si ferma sotto carichi pesanti durante il funzionamento. Questo può causare il surriscaldamento dei componenti dell'unità e di conseguenza danneggiare l'unità.

i) Non spostare, spostare o ruotare il dispositivo mentre è in funzione.

j) Non lasciare l'apparecchio acceso senza sorveglianza.

k) Pulire regolarmente l'apparecchio per evitare un accumulo permanente di sporco. Evitare situazioni in cui il dispositivo si ferma sotto carichi pesanti durante il funzionamento. Questo può causare il surriscaldamento dei componenti dell'unità e di conseguenza danneggiare l'unità.

I) Il valore di emissione delle vibrazioni specificato è misurato con metodi di misurazione standard. Il valore di emissione delle vibrazioni può cambiare quando l'apparecchio viene utilizzato in altre condizioni ambientali.

m) L'entrata e l'uscita dell'aria non devono essere ostruite.

n) Non avviare l'apparecchio vuota.

o) È vietato intervenire sul design del dispositivo per modificarne i parametri o la costruzione.

p) Tenere il dispositivo lontano da fonti di fuoco e di calore

q) Assicurarsi che la ruota sia posizionata in modo stabile.

r) Non coprire i fori di ventilazione dell'apparecchio.

s) Prima di accendere l'apparecchio, bisogna aggiungere l'olio al livello corretto. Se il livello dell'olio è troppo basso il motore non si avvia o potrebbe spegnersi.

t) In caso di perdite di oli dall'unità, è necessario segnalarli ai servizi/autorità competenti o osservare i requisiti legali nell'area in cui viene utilizzata l'unità.

u) Pericolo! Pericolo per la salute e rischio di esplosione dal motore a combustione

v) Gli scarichi del motore contengono monossido di carbonio velenoso. Trovarsi in un ambiente contenente monossido di carbonio può portare all'incoscienza e persino alla morte. Non far funzionare il motore in un'area chiusa.

w) Tenere il motore lontano da fonti di calore, scintille e fiamme. Non fumare nelle vicinanze dell'apparecchio!

x) La benzina è infiammabile ed esplosiva. Il motore deve essere spento e lasciato raffreddare prima di fare rifornimento

y) Attenzione! Il carburante sbagliato può causare danni al motore.
z) ATTENZIONE! Alcune parti dell'apparecchio si surriscaldano durante l'uso! È vietato toccare componenti caldi del sistema durante e dopo il funzionamento immediato! Rischio di ustioni! L'apparecchio non è un giocattolo. Le operazioni di pulizia e di manutenzione non devono essere effettuate da bambini senza sorveglianza.

ATTENZIONE! Sebbene il prodotto sia stato progettato per essere sicuro e disponga di protezioni adeguate e nonostante le caratteristiche di sicurezza aggiuntive fornite all'utente, esiste ancora un lieve rischio di incidente o lesioni durante la manipolazione del prodotto. Si consiglia procedere con cautela e mantenere il buon senso durante l'utilizzo.

3. Istruzioni per l'uso

La macchina viene utilizzata per generare elettricità e fornirla ad altri dispositivi elettrici.

L'utente è responsabile di qualsiasi danno derivante da un uso improprio.

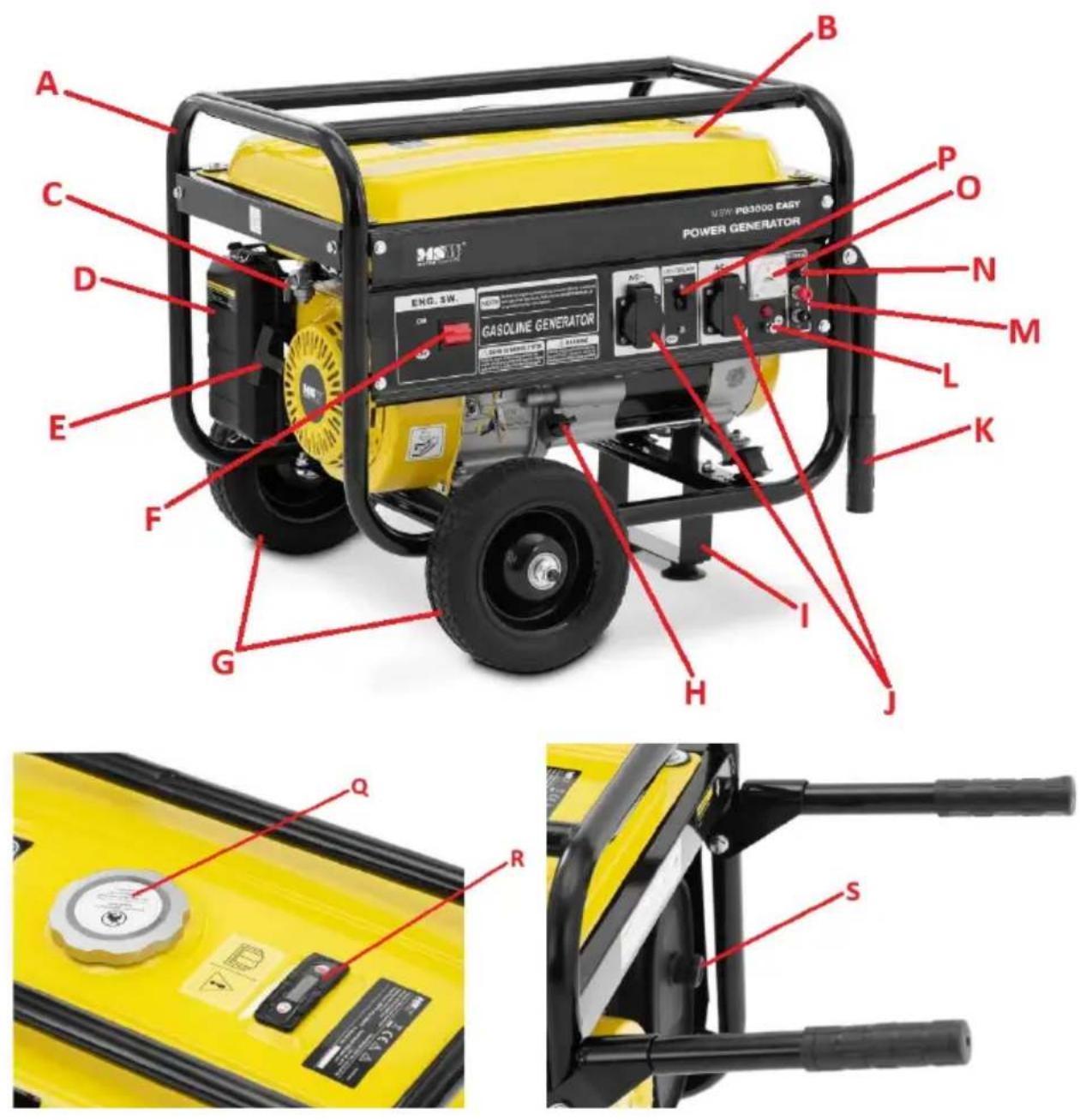

3.1. Panoramica del Prodotto

T GIV U OFF ON AIR FILTER MAINTENANCE MOTOR TECHNOLOGY

A. Telaio di supporto
B. Contenitore per il carburante
C. Rubinetto carburante
D. Alloggiamento del filtro dell'aria
E. Maniglia di avviamento
F. Interruttore di accensione
G. Ruote
H. Tappo di riempimento dell'olio con astina

I. Supporto
J. Prese AC 230V
K. Maniglia di trasporto pieghevole (x2)
L. Collegamento a terra
M. Uscite polari CC 12 V
N. Presa per fusibile CC 12 V
O. Voltmetro
P. Interruttore automatico di sovracorrente
Q. Tappo del serbatoio del carburante con filtro a rete (interno)
R. Indicatore del livello del carburante
S. Marmitta con tubo di scarico

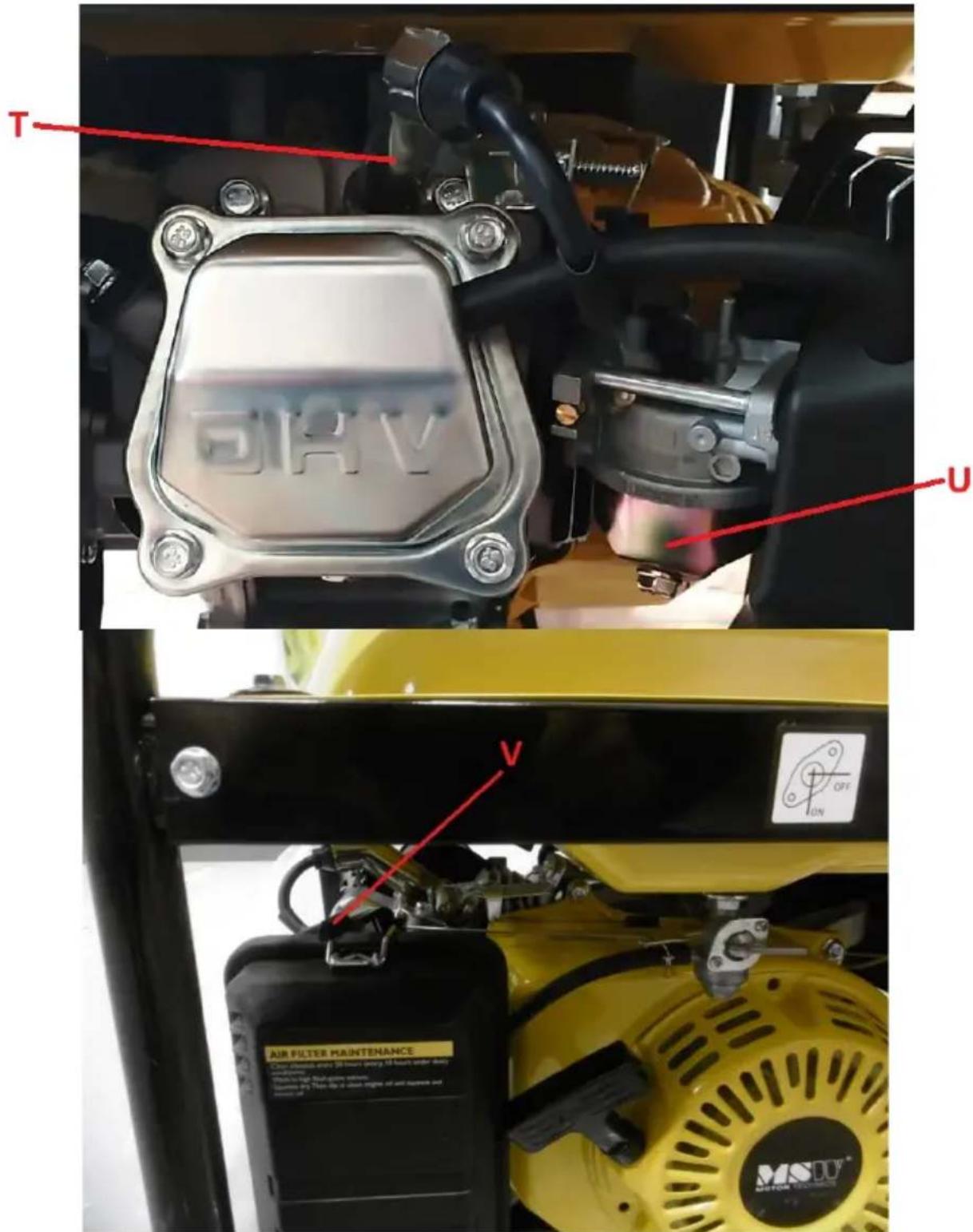

T. Tubo cavo accensione
U. Serbatoio carburante con tappo di scarico
V. Leva di aspirazione

3.2. Preparazione al lavoro

Utilizzare l'apparecchio solo in aree ben ventilate. Non ostruire l'uscita dell'aria dell'apparecchio. Tenere l'apparecchio lontano da qualsiasi superficie calda. Utilizzare sempre l'apparecchio su una superficie piana, stabile, ignifuga e fuori dalla portata dei bambini e delle persone con funzioni mentali, sensoriali o intellettuali ridotte. La posizione di funzionamento dovrebbe fornire un accesso immediato all'interruttore di accensione.

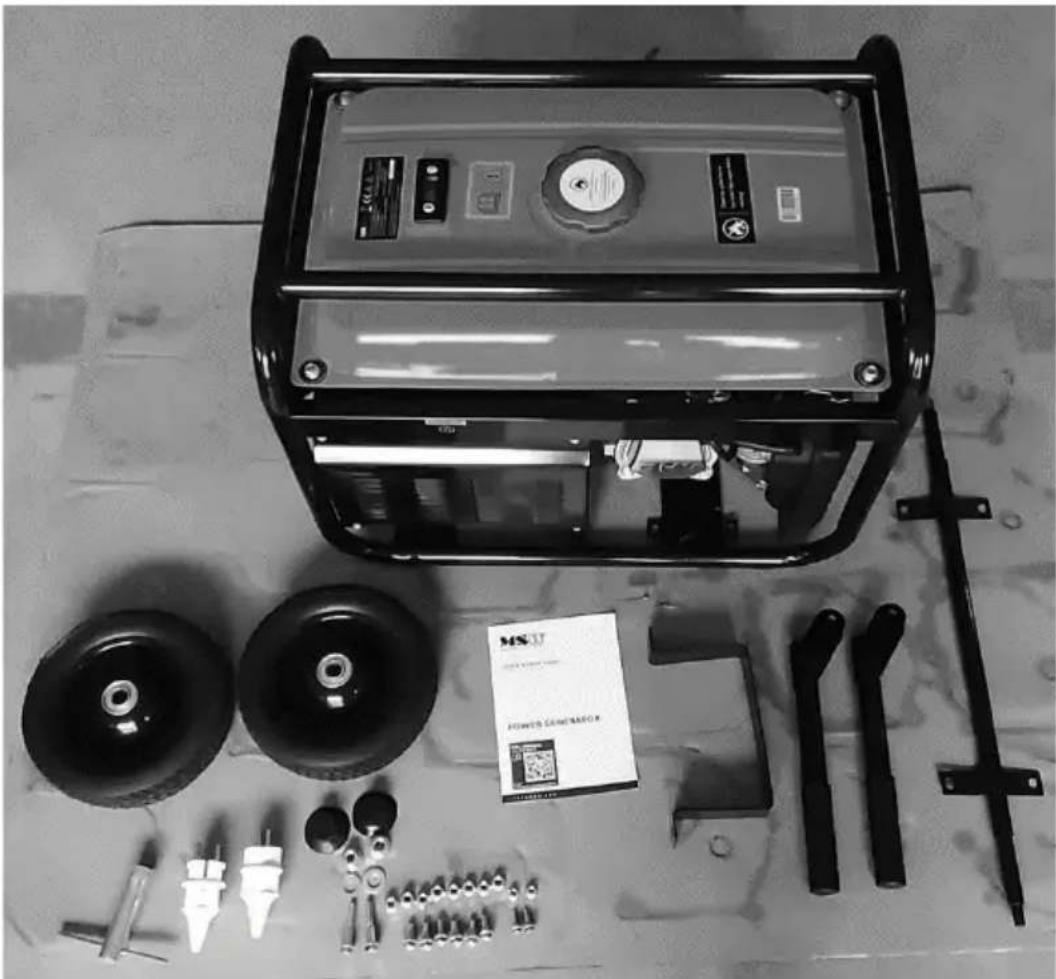

MONTAGGIO DELL'APPARECCHIO

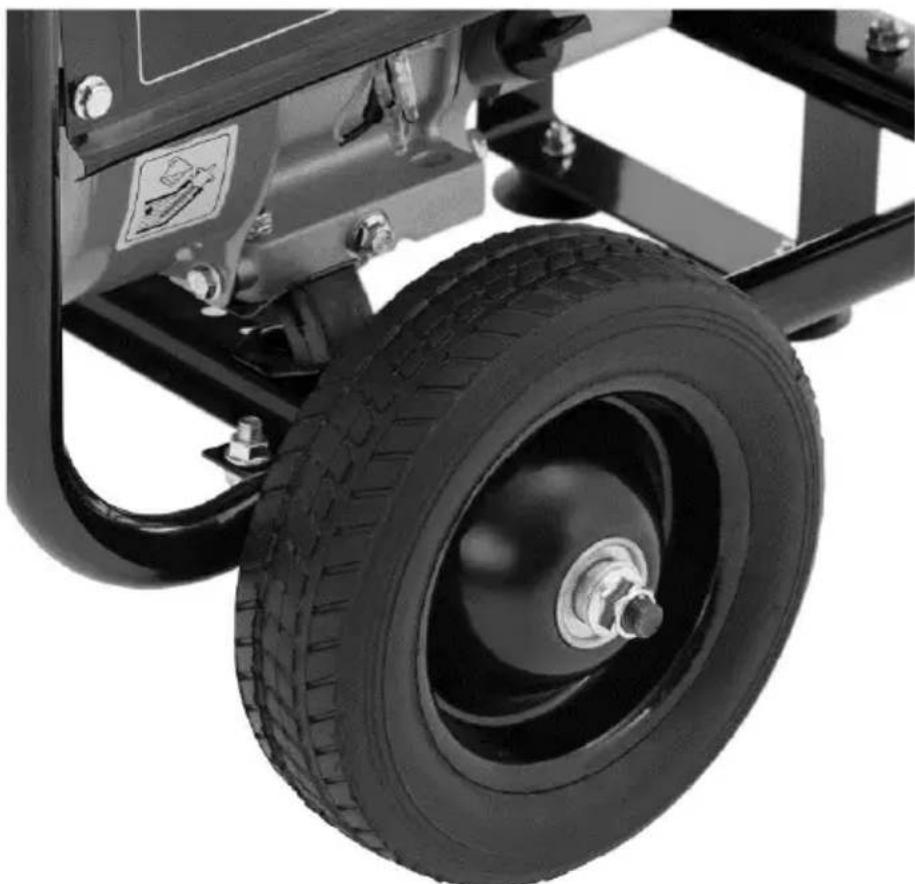

Il prodotto viene consegnato quasi già pronto e devono essere assemblate solo le ruote, le maniglie di supporto e di trasporto:

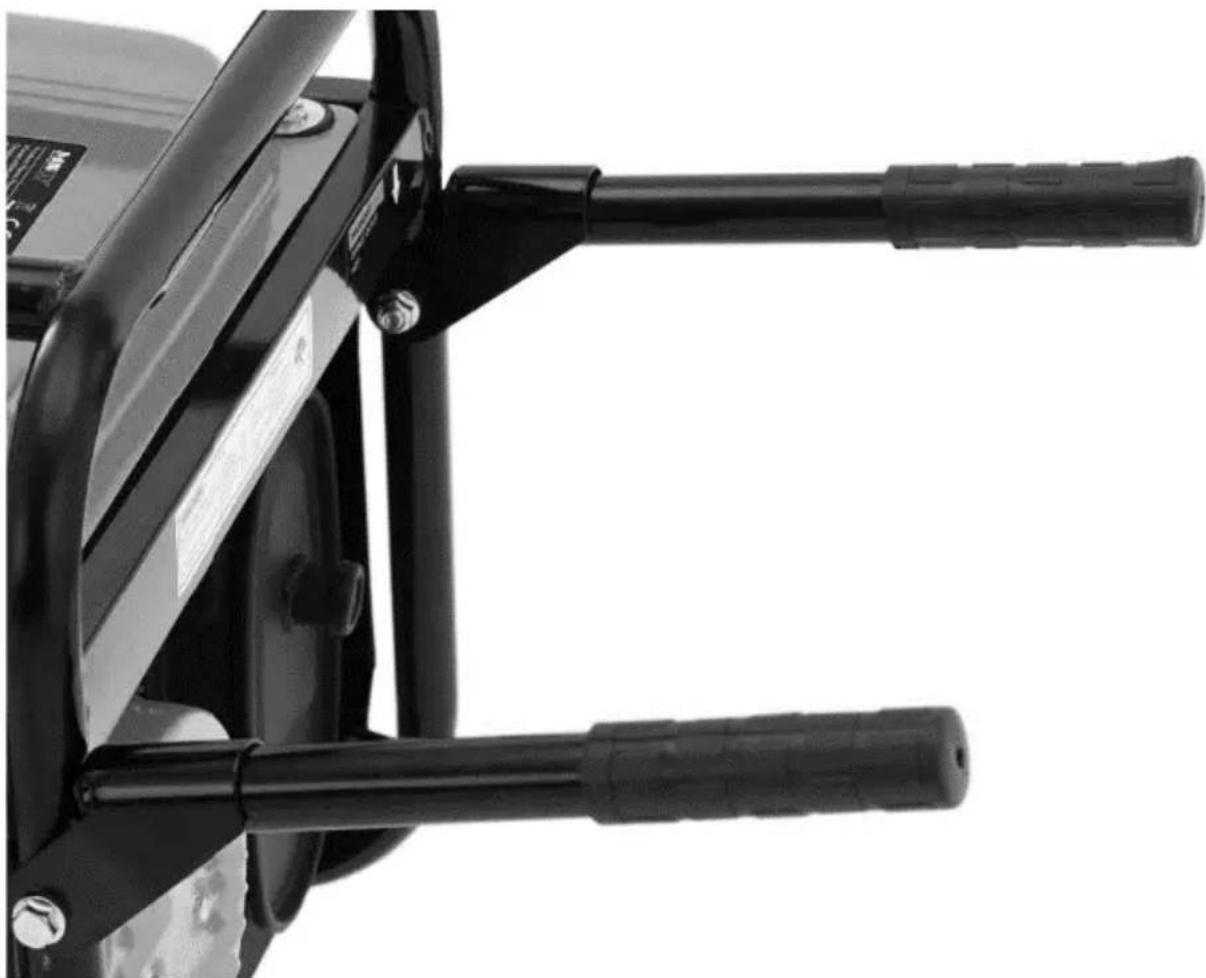

Innanzitutto, fissa le maniglie di trasporto pieghevoli al telaio del dispositivo, avvitandole con i dadi e i bulloni in dotazione. Stringere le maniglie abbastanza saldamente perché potrebbero ancora essere piegate quando non vengono utilizzate.

Dopo aver fissato le staffe di trasporto, appoggiare il dispositivo su un fianco (quello dal lato del filtro dell'aria) e da sotto al telaio avvitare l'asse con le ruote ed il supporto con piedini in gomma. Avvitare sia l'asse che il supporto nei punti appositamente designati sul fondo del telaio del dispositivo. Quindi posizionare le ruote sull'asse e avvitarle, e i piedini in gomma al supporto, come mostrato nelle immagini seguenti:

IT

3.3. Utilizzo del dispositivo.

3.3.1 Prima della prima messa in funzione

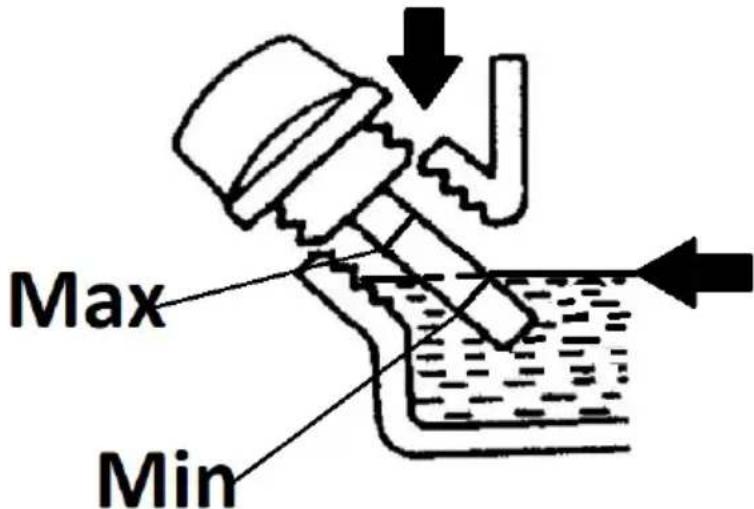

- Posizionare il motore su una superficie piana e solida, non inclinata più di 20° rispetto alla verticale corretta. - Rabboccare l'olio motore, poiché il motore ne è privato durante il trasporto. Per fare questo, svitare il tappo dell'olio e riempire l'olio motore attraverso di esso fino a quando il livello dell'olio raggiunge il livello corretto sull'astina del tappo (solo 1 tappo ha un'astina di controllo) - preferibilmente vicino al livello massimo consentito. Il livello dell'olio deve essere controllato avvitando/inserendo il tappo con l'astina asciutta nel motore e dopo alcuni secondi svitandolo di nuovo e controllando a quale livello arriva l'olio sull'astina.

IMPORTANTE: non riempire eccessivamente l'olio motore: potrebbe danneggiare il motore! Se l'olio supera il livello consentito, aspirare l'eccesso. Controllare sempre il livello dell'olio motore quando il motore è spento e freddo o raffreddato.

Max Min

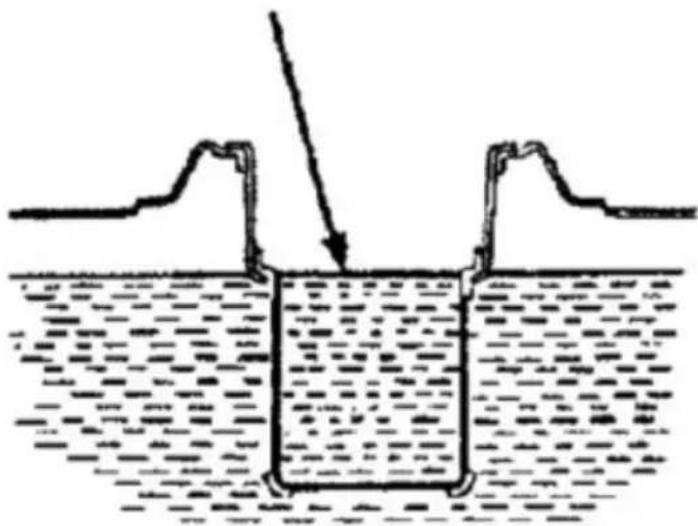

- Versare il carburante nel serbatoio: per fare ciò, svitare il tappo del serbatoio e versare il carburante, facendo attenzione a non traboccare oltre l'indicatore di livello massimo (vedi immagine seguente) nel filtro a rete.

• Rimettete il tappo di riempimento al suo posto stringendolo fino in fondo.
• Collegare il generatore a terra avvitando il filo di terra (non incluso nel dispositivo) al collegamento di terra del prodotto e l'altra estremità viene conficcata nel terreno.

IMPORTANTE: la messa a terra del generatore è estremamente importante, perché protegge l'operatore dagli effetti di un'eventuale sovratensione, per questo motivo va fissata ogni volta che si utilizza il dispositivo.

3.3.2 Avviamento del generatore

a) Assicurarsi che nessun ricevitore sia collegato al generatore. Se lo è scollegarlo.

b) Impostare l'interruttore di sovracorrente sul pannello di controllo in posizione off - "OFF"
c) Impostare la valvola del carburante in posizione aperta, cioè con la leva in posizione "ON" (vedere il pittogramma corrispondente sull'alloggiamento sopra la leva)

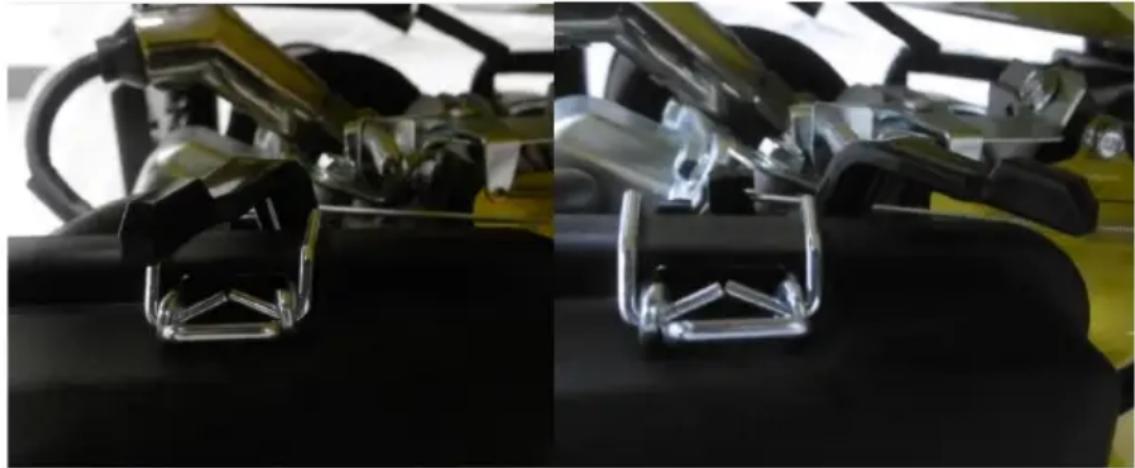

d) Impostare la valvola a farfalla di aspirazione in posizione chiusa: la leva si è spostata a sinistra. Quando si avvia un motore caldo, la valvola a farfalla di aspirazione deve essere in posizione aperta - la leva spostata a destra:

e) Mettere l'interruttore di accensione sul pannello di controllo in posizione "ON".
f) Afferrare la maniglia della fune di avviamento e tirare lentamente finché non si sente resistenza, poi tirare con un movimento deciso, mantenendo sempre la maniglia di avviamento nella mano, anche se ritorna alla posizione di partenza. Ripetere questo movimento fino a quando il motore si avvia.
g) Lasciare che il motore acceso funzioni sull'aspirazione per circa 1-3 minuti per raggiungere la temperatura di esercizio.
h) Dopo che il generatore si è riscaldato, spegnere l'aspirazione (spostare dolcemente la valvola a farfalla nella posizione aperta a destra).
i) Si possono collegare i ricevitori 230V AC alle prese, osservando la regola di collegare nell'ordine a partire dal ricevitore che richiede la corrente di avviamento più alta a quella più bassa. Quando si alimentano ricevitori a 12V, collegarli ai poli corretti prima di avviare il generatore, prestando attenzione alla corretta polarità.
j) Mettere l'interruttore di installazione sulla posizione "ON" e i ricevitori collegati possono ora essere utilizzati.

3.3.3 Spegnimento del generatore

a) Spegnere tutte le utenze collegate al dispositivo.
b) Portare l'interruttore di installazione in posizione "OFF".
c) Spostare anche l'interruttore di accensione in posizione "OFF" - questo spegnerà il motore.

d) Chiudere la valvola del carburante - spostare la sua leva nella posizione "OFF".

NOTA: in caso di arresto di emergenza del generatore: posizionare l'interruttore di accensione in posizione "OFF" - il motore si spegnerà. Poi chiudere la valvola del carburante.

3.3.4 Trasporto/stoccaggio

Se l'apparecchio non viene più utilizzato, deve essere completamente raffreddato prima di essere trasportato. Per il trasporto, si consiglia di svuotare il serbatoio del carburante per evitare qualsiasi perdita di carburante durante il trasporto.

Quando non si usa il dispositivo per un periodo di 1-2 mesi, svuotare il carburante dal serbatoio o versare carburante fresco e aggiungervi lo stabilizzatore. Se l'apparecchio non viene utilizzato per più di qualche mese, bisogna inoltre svuotare il carburatore dal carburante (serbatoio a caduta) e scaricare l'olio dal motore. Non tenere il carburante in un serbatoio con stabilizzatore più a lungo di quanto raccomandato dal produttore dell'additivo.

3.4. Pulizia e manutenzione

3.4.1 TABELLA INTERVALLI DI SERVIZIO

Azione↓		Intervall o→		Quotidi ano	Dopo 1 mese o 20 ore di funzionamento	Ogni 3 mesi o 50 ore lavorative	Ogni sei mesi o 100 ore lavorative	Ogni anno o dopo 300 ore di funzionamento
Olio motore	Ispezione x
	Sostituzione			x
FILTRO DELL'ARI A:	Ispezione x			x
	Sostituzione			x

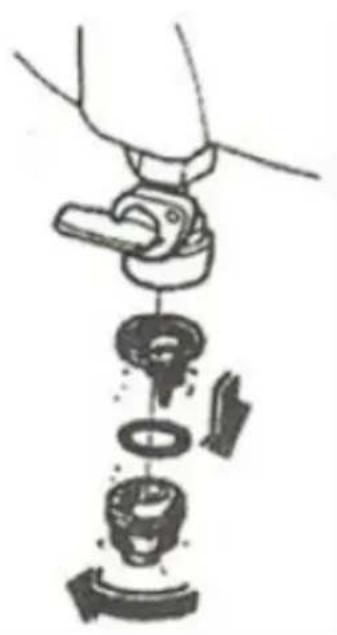

Filtro antigoccia carburante		Pulizia x

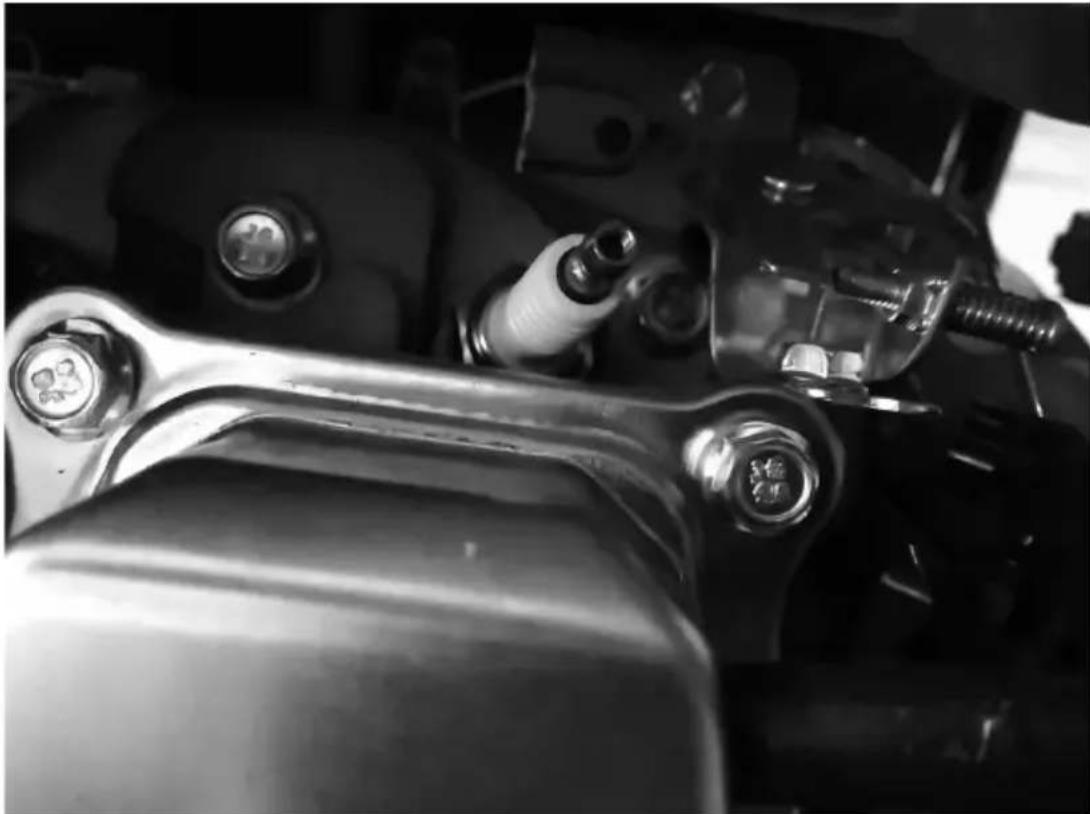

CANDELA DI ACCENSIO NE:		Ispezione e pulizia		x
Tubi del carburante dal serbatoio		Ispezione e pulizia		Ogni 2 anni
delcarburante

a) Prima di ogni pulizia, regolazione o sostituzione di accessori, e anche quando l'apparecchio non è in uso, bisogna rimuovere la spina di alimentazione e raffreddare completamente l'apparecchio.
b) Aspettare che le parti rotanti si fermino.
c) Usare solo agenti non corrosivi per la pulizia della superficie.
d) Conservare l'apparecchio in un luogo asciutto e fresco, al riparo dall'umidità e dalla luce solare diretta.
e) È vietato spruzzare l'apparecchio con un getto d'acqua o immergerlo in acqua.
f) Assicurarsi che l'acqua non penetri dalle aperture dell'alloggiamento.
g) Pulire le aperture di ventilazione con una spazzola e aria compressa.
h) Eseguire ispezioni regolari dell'apparecchio per assicurarsi che sia in buone condizioni di funzionamento e che non si siano verificati danni.
i) Per la pulizia utilizzare un panno morbido.
j) Cambiare regolarmente l'olio motore con olio fresco.

Per cambiare l'olio motore, è meglio farlo quando l'olio è caldo, perché è più fluido e scorre più facilmente. Svitare prima il tappo di riempimento dell'olio e poi il tappo di scarico, avendo precedentemente messo un contenitore per l'olio usato. Dopo aver scaricato l'olio, chiudere bene il tappo di scarico e asciugate l'area intorno ad esso da ogni residuo d'olio. Il motore può essere rabboccato con olio fresco.

ATTENZIONE: l'olio riscaldato è caldo - rischio di ustioni!

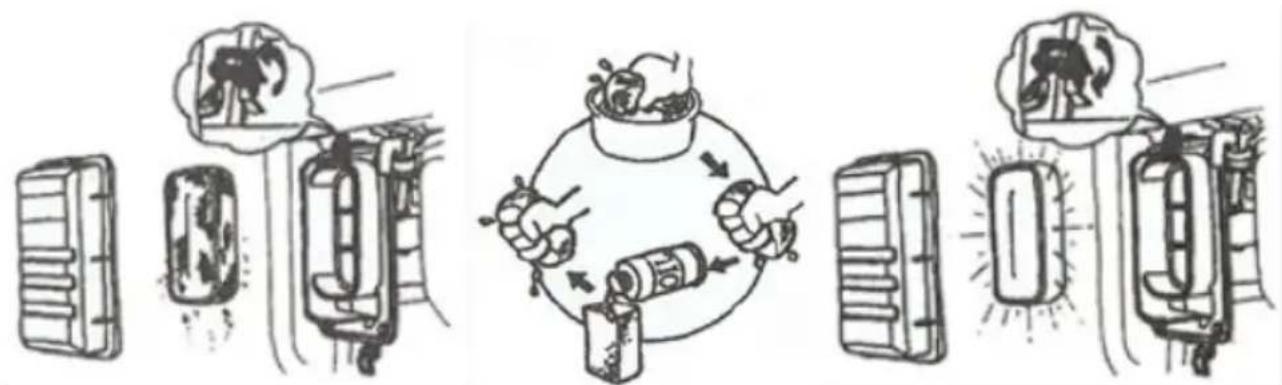

k) Ispezionare e pulire il filtro dell'aria regolarmente e sostituirlo con uno nuovo se necessario.

Rimozione del filtro dell'aria: per accedere al filtro dell'aria, sganciare le clip sulla copertura dell'alloggiamento e rimuoverla, quindi estrarre il filtro.

Sciacquare il filtro di spugna in acqua calda con detersivo o in benzina di estrazione. Prima di rimontare il filtro in spugna, asciugarlo completamente e poi immergerlo in un po' di olio motore fresco. Spremere l'olio in eccesso dal filtro prima di installarlo nel dispositivo.

IMPORTANTE: non far funzionare il dispositivo senza un filtro dell'aria!

I) Controllare regolarmente le condizioni della candela - pulirla se è sporca e, prima di reinstallarla, controllare la distanza tra gli elettrodi e regolarla se necessario.

Per accedere alla candela, rimuovere prima il tubo del cavo di accensione la candela. Poi si può svitare la candela.

IMPORTANTE: è meglio rimuovere la candela quando il motore è freddo o almeno raffreddato.

IMPORTANTE: una candela che è stata utilizzata di recente può essere calda

rischio di ustioni!

m) Pulire regolarmente il filtro del carburante

Il filtro del carburante si trova nella parte inferiore della valvola del carburante. Per arrivarci,

chiudere prima la valvola del carburante sul dispositivo spento -

impostare la leva sulla posizione "OFF". Quindi svitare l'alloggiamento del filtro

situato sul lato inferiore della valvola (vedere l'immagine in basso a sinistra). Dopo aver svitato l'alloggiamento, rimuovere il filtro dallo stesso e pulirlo (ad esempio sciacquarlo).

ESTRARRE LA BENZINA E SOFFIARLA A BASSA PRESSIONE). Installazione del filtro nell'ordine inverso alla rimozione, ricordandosi anche di montare l'anello di tenuta (vedi immagine in basso a destra).
