MANUALE UTENTE POWER 700 MSW

Questo manuale di istruzioni è stato tradotto con la traduzione automatica. Ci sforziamo costantemente di fornire una traduzione accurata. Tuttavia, nessuna traduzione automatica è perfetta, né intende sostituire la traduzione umana. Il manuale di istruzioni ufficiale è nella versione inglese. Eventuali discrepanze o differenze create dalla traduzione non sono vincolanti e non hanno alcun effetto legale ai fini della conformità o dell'esecuzione. In caso di domande relative all'accuratezza delle informazioni contenute nel manuale di istruzioni, consultare la versione inglese dei contenuti, in quanto questa è la versione ufficiale.

Dati tecnici

Descrizione del parametro	Valore del parametro
Nome del prodotto	Centrale elettrica portatile
Modello	MSW-POTENZA 700
Tensione nominale [V~] / frequenza [Hz]	230/50
Potenza nominale [W]	200
Capacità [Ah]	20 (25,6 V)
Potenza continua [W]	700
Potenza di picco [W]	1400
Grado di protezione IP	IP20
Dimensioni (larghezza x profondità x altezza) [mm]	250×160×220
Peso [kg]	8

1. Descrizione generale

Il manuale dell'utente è progettato per assistere nell'uso sicuro e senza problemi del dispositivo. Il prodotto è progettato e realizzato secondo rigorose linee guida tecniche, utilizzando tecnologie e componenti all'avanguardia. Inoltre, è prodotto nel rispetto dei più severi standard di qualità.

NON UTILIZZARE IL DISPOSITIVO SENZA AVER LETTO E COMPRESO ATTENTAMENTE IL PRESENTE MANUALE D'USO.

Per aumentare la durata del dispositivo e garantire un funzionamento senza problemi, utilizzarlo in conformità con il presente manuale dell'utente ed eseguire regolarmente attività di manutenzione. I dati tecnici e le specifiche contenute nel presente manuale utente sono aggiornati. Il produttore si riserva il diritto di apportare modifiche legate al miglioramento della qualità. Il dispositivo è progettato per ridurre al minimo i rischi di emissione di rumore, tenendo conto del progresso tecnologico e delle opportunità di riduzione del rumore.

Leggenda

Il prodotto soddisfa i relativi standard di sicurezza.

Leggere le istruzioni prima dell'uso.

Il prodotto deve essere riciclato.

AVVERTIMENTO! oppure ATTENZIONE! oppure RICORDA!

Segnale generico di pericolo.

ATTENZIONE! Avviso di scossa elettrica!

ATTENZIONE! I disegni contenuti in questo manuale sono solo a scopo illustrativo e in alcuni dettagli potrebbero differire dal prodotto reale.

2. Sicurezza d'uso

ATTENZIONE!

Leggere tutte le avvertenze relative alla sicurezza e tutte le istruzioni. La mancata osservanza delle avvertenze e delle istruzioni può provocare scosse elettriche, incendi e/o lesioni gravi o addirittura la morte.

I termini "dispositivo" o "prodotto" vengono utilizzati nelle avvertenze e nelle istruzioni per fare riferimento a: Centrale elettrica portatile

2.1. Sicurezza elettrica

a) La spina deve adattarsi alla presa. Non modificare la spina in alcun modo. L'utilizzo di spine originali e prese adatte riduce il rischio di scosse elettriche.
b) Evitare di toccare elementi collegati a terra come tubi, riscaldatori, caldaie e frigoriferi. Il rischio di scosse elettriche aumenta se il dispositivo messo a terra è esposto alla pioggia, entra in contatto diretto con una superficie bagnata o funziona in un ambiente umido. L'ingresso di acqua nel dispositivo aumenta il rischio di danni al dispositivo e di scosse elettriche.
c) Non toccare il dispositivo con mani bagnate o umide.
d) Per evitare scosse elettriche, non immergere il cavo, la spina o il dispositivo in acqua o altri liquidi. Non utilizzare il dispositivo su superfici bagnate.
e) Non utilizzare in ambienti molto umidi.
f) Evitare che il dispositivo si bagni. Pericolo di folgorazione!

2.2. Sicurezza sul posto di lavoro

a) Non utilizzare il dispositivo in un ambiente potenzialmente esplosivo, ad esempio in presenza di liquidi, gas o polveri infiammabili.
b) Se non siete sicuri se il prodotto funziona correttamente o se riscontrate danni, contattate il centro assistenza del produttore.
c) Solo il centro assistenza del produttore può effettuare riparazioni al prodotto. Non tentare di effettuare riparazioni da soli!
d) Solo il punto di assistenza del produttore può riparare il dispositivo. Non tentare alcuna riparazione in modo indipendente!
e) In caso di incendio, utilizzare un estintore a polvere o ad anidride carbonica (CO2) (destinato all'uso su dispositivi elettrici sotto tensione) per spegnerlo.

f) Utilizzare il dispositivo in uno spazio ben ventilato.

g) Si prega di tenere questo manuale a disposizione per riferimento futuro. Se questo apparecchio viene ceduto a terzi, è necessario consegnare anche il manuale.

h) Conservare gli elementi dell'imballaggio e le piccole parti dell'assemblaggio in un luogo non accessibile ai bambini.

i) Tenere il dispositivo lontano dalla portata dei bambini e degli animali.

j) Se questo dispositivo viene utilizzato insieme ad un'altra apparecchiatura, è necessario seguire anche le restanti istruzioni per l'uso.

Ricordati! Quando si utilizza il dispositivo, proteggere i bambini e gli altri astanti.

2.3. Sicurezza personale

a) Non utilizzare il dispositivo in caso di stanchezza, malattia o sotto l'effetto di alcol, narcotici o farmaci che possono compromettere significativamente la capacità di utilizzo del dispositivo.
b) Il dispositivo non è progettato per essere maneggiato da persone (compresi i bambini) con funzioni mentali e sensoriali limitate o da persone prive di esperienza e/o conoscenza, a meno che non siano supervisionate da una persona responsabile della loro sicurezza o abbiano ricevuto istruzioni su come utilizzare il dispositivo. dispositivo.
c) Il dispositivo non è un giocattolo. I bambini devono essere sorvegliati per assicurarsi che non giochi con il dispositivo.

2.4. Utilizzo sicuro del dispositivo

a) Non utilizzare il dispositivo se l'interruttore ON/OFF non funziona correttamente (non accende e spegne il dispositivo). I dispositivi che non possono essere accesi e spenti tramite l'interruttore ON/OFF sono pericolosi, non devono essere utilizzati e devono essere riparati.
b) Quando non in uso, conservare in un luogo sicuro, lontano dalla portata dei bambini e da persone che non hanno familiarità con il dispositivo e che non hanno letto il manuale utente. Il dispositivo può rappresentare un pericolo nelle mani di utenti inesperti.
c) Tenere il dispositivo fuori dalla portata dei bambini.
d) La riparazione o la manutenzione del dispositivo deve essere eseguita da personale qualificato, utilizzando solo pezzi di ricambio originali. Ciò garantirà un utilizzo sicuro.
e) Per garantire l'integrità operativa del dispositivo, non rimuovere le protezioni montate in fabbrica e non allentare alcuna vite.
f) Durante il trasporto e la movimentazione del dispositivo tra il magazzino e la destinazione, osservare i principi di salute e sicurezza sul lavoro per le operazioni di trasporto manuale applicabili nel paese in cui verrà utilizzato il dispositivo.
g) Non lasciare questo apparecchio incustodito mentre è in uso.
h) Pulisci regolarmente il dispositivo per evitare l'accumulo di sporco ostinato.
i) Il dispositivo non è un giocattolo. La pulizia e la manutenzione non possono essere effettuate dai bambini senza la supervisione di una persona adulta.
j) È vietato intervenire sulla struttura del dispositivo per modificarne i parametri o la costruzione.
k) Tenere il dispositivo lontano da fonti di fuoco e calore.

ATTENZIONE! Nonostante la struttura sicura dell'apparecchio e le sue caratteristiche protettive, e nonostante l'utilizzo di elementi aggiuntivi per la protezione dell'operatore, durante l'utilizzo dell'apparecchio sussiste comunque un leggero rischio di incidenti o lesioni. Stai attento e usa il buon senso quando usi il dispositivo.

3. Utilizzare le linee guida

Il dispositivo è una banca di energia mobile. È progettato per immagazzinare energia elettrica e fornire energia a vari dispositivi elettrici/elettronici durante, ad esempio, interruzioni di corrente.

Il prodotto è destinato esclusivamente all'uso domestico!

L'utente è responsabile per eventuali danni derivanti dall'uso non conforme del dispositivo.

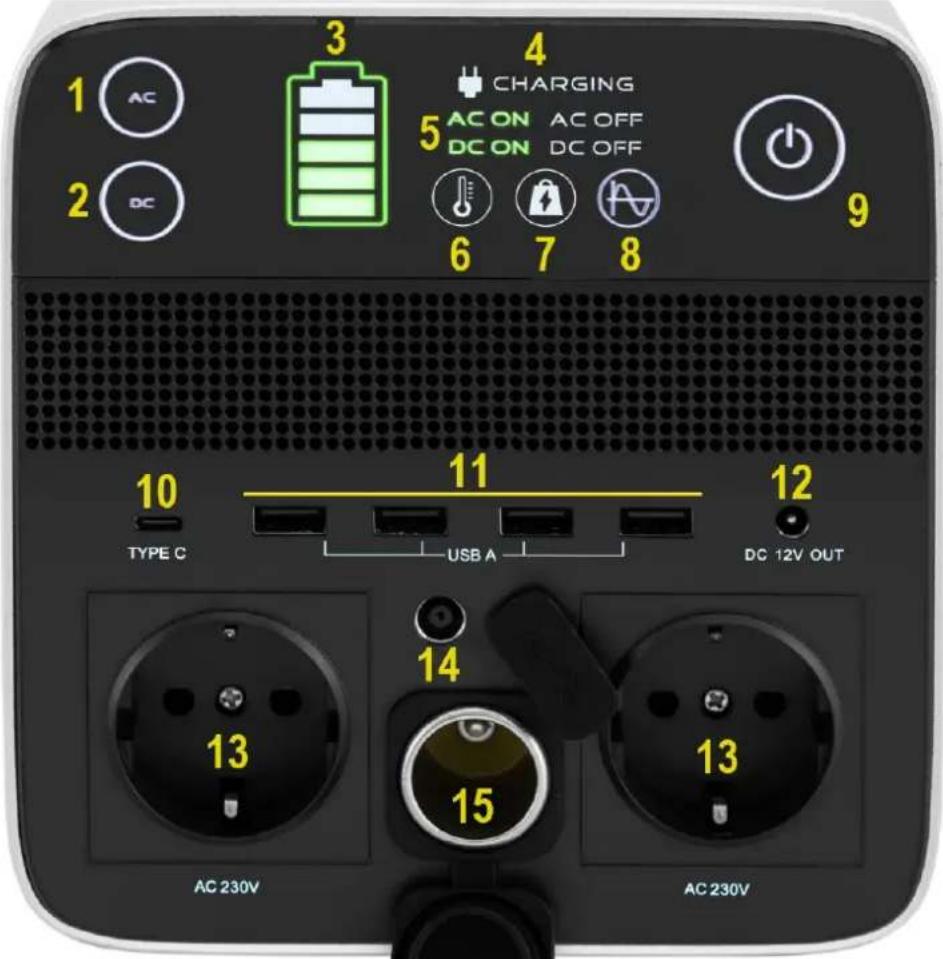

3.1. Descrizione del dispositivo

1 AC 2 DC 3 4 CHARGING 5 AC ON AC OFF DC ON DC OFF 6 7 8 9 10 TYPE C 11 USB A 12 DC 12V OUT 13 14 15 AC 230V AC 230V

1. Pulsante AC ON/OFF : premere il pulsante per accendere/spegnere l'uscita AC.
2. Pulsante DC ON/OFF : premere il pulsante per accendere/spegnere l'uscita CA.
3. Indicatore della batteria : indica l'energia rimasta.
4. Indicatore di carica : indica quando la stazione di alimentazione è in carica.
5. Stato AC/DC ON/OFF : Quando l'AC è acceso, l'indicatore "AC ON" diventerà verde. Quando l'AC è spenta, l'indicatore "AC OFF" diventerà rosso. Quando si accende l'alimentazione CC, l'indicatore "DC ON" diventa verde. Quando si spegne la corrente continua, l'indicatore "DC OFF" diventa rosso.
6. Avviso di surriscaldamento : se la temperatura della batteria è troppo elevata, diventa rosso e attiva un allarme. L'alimentatore CA/CC smetterà di funzionare e la ventola di raffreddamento si avvierà automaticamente. La centrale elettrica non può essere spenta. Una volta che la batteria si è raffreddata è possibile riprendere il funzionamento.
7. Avviso di sovraccarico : quando la potenza assorbita dalle prese CA supera costantemente la potenza massima di uscita CA, il colore cambia in rosso. I dispositivi devono essere scollegati.
8. Onda sinusoidale pura : la potenza in uscita è un'onda sinusoidale pura.
9. Interruttore di alimentazione : premere il pulsante per 1-2 secondi per accendere/spegnere la stazione di alimentazione.
10. Uscita USB tipo C : USB tipo C consente di caricare dispositivi come tablet, smartphone e molti altri dispositivi tramite una porta USB tipo C.
11. Prese USB-A : USB-A consente di caricare dispositivi come tablet, smartphone e molti altri dispositivi tramite una porta USB-A.
12. Porta di uscita DC 12 V : ricarica/alimentazione di dispositivi che richiedono alimentazione a 12 V DC.

13. Prese CA 230 V : ricarica/alimentazione di dispositivi che richiedono un'alimentazione CA 230 V.

14. Porta di ingresso 7909 : Collegare questa porta per caricare la stazione di alimentazione con il caricatore di rete.

15. Porta accendisigari CC da 12 V : ricarica di dispositivi che richiedono una presa accendisigari da 12 V, come il frigorifero dell'auto.

3.2. Preparazione per l'uso

UBICAZIONE DELL'APPARECCHIO

La temperatura dell'ambiente non deve essere superiore a 40°C e l'umidità relativa deve essere inferiore all'85%. Garantire una buona ventilazione nella stanza in cui viene utilizzato l'apparecchio. Dovrebbe esserci una distanza di almeno 10 cm tra ciascun lato del dispositivo e il muro o altri oggetti. Il dispositivo deve essere sempre utilizzato posizionato su una superficie piana, stabile, pulita, ignifuga e asciutta e fuori dalla portata dei bambini e delle persone con funzioni mentali e sensoriali limitate. Posizionare l'apparecchio in modo da avere sempre accesso alla presa di corrente. Il cavo di alimentazione collegato all'apparecchio deve essere adeguatamente collegato a terra e corrispondere ai dati tecnici riportati sull'etichetta del prodotto.

3.3. Utilizzo del dispositivo

Come fai a sapere se i dispositivi elettronici funzioneranno con una centrale elettrica?

Innanzitutto, determinare la quantità di energia richiesta dal dispositivo elettronico. Potrebbe essere necessario indagare personalmente, dovrebbe essere sufficiente controllare il manuale dell'utente del dispositivo elettronico. In secondo luogo, controlla le prestazioni delle singole porte di uscita. Ad esempio, la porta CA dell'A700 è monitorata da un inverter che consente 700 W di potenza continua. Ciò significa che se il dispositivo assorbe più di 700 W per un periodo di tempo prolungato, la centrale elettrica portatile si spegne.

NOTA:

1. Quando la tensione della batteria scende al di sotto di 2,5 V, sia la corrente alternata che quella continua smettono di funzionare, la centrale elettrica deve essere spenta per proteggere le batterie da danni dovuti alla perdita di potenza.
2. Quando il livello di carica della batteria è pari o inferiore al 3%, il simbolo del livello di carica della batteria cambia da verde a rosso.
3. Se possibile, caricare completamente la centrale elettrica prima di tempi di inattività prolungati. (Per un uso a lungo termine, caricare completamente la stazione almeno ogni 6 mesi).

3.3.1. Come caricare la centrale elettrica

3.3.1.1. caricatore a muro

Collegare il cavo di ricarica a una presa a muro, quindi collegare l'altra estremità alla porta di ingresso 7909 (14) della stazione di alimentazione portatile, l'indicatore di ricarica diventerà verde (3), (4). Ricaricare solo con il caricabatterie specificato dal produttore.

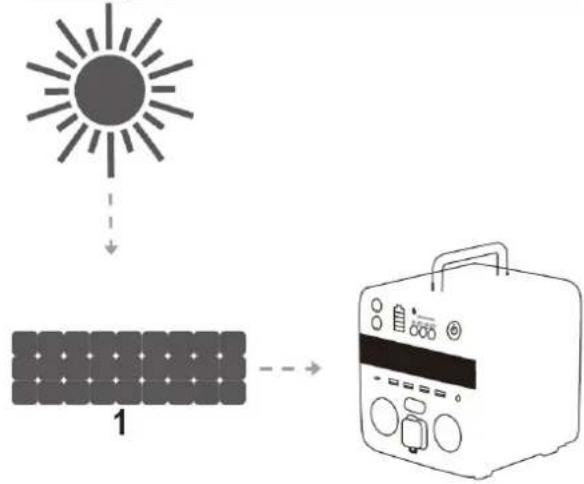

Posizionare il pannello solare in un luogo in cui sarà esposto alla luce solare diretta. Collegare il caricabatterie solare utilizzando il cavo di ricarica solare, quindi collegare il cavo con il connettore 7909 alla

porta di ingresso (14). Lo stato di carica (3), (4) può essere controllato sul display LCD. La ricarica terminerà quando la batteria sarà piena di energia.

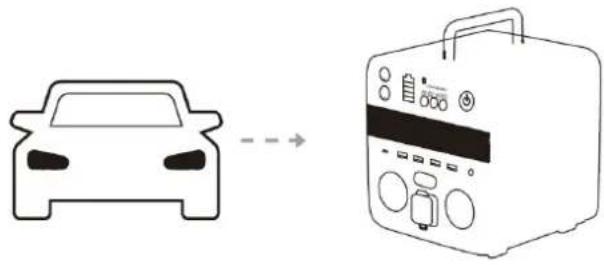

3.3.1.3. Ricarica con un'auto

Collegare un'estremità del caricatore per auto alla porta dell'accendisigari, collegare l'altra estremità alla porta di ingresso 7909 (14), gli indicatori di carica (3) e (4) diventeranno verdi.

La mancata osservanza delle seguenti raccomandazioni potrebbe danneggiare la batteria.

1. Caricare la batteria prima di riporla e caricarla completamente per almeno 6 mesi. Conservare l'unità in un luogo fresco e asciutto.
2. Se l'alimentazione principale si spegne automaticamente a causa della minore capacità della batteria, ricaricare la batteria entro 3 mesi. In caso contrario, la capacità della batteria non verrà ripristinata.

Le basse temperature (sotto lo zero) possono compromettere la capacità della batteria della centrale elettrica. Se mantenuta in condizioni sotto zero, la batteria potrebbe scaricarsi. Non caricare mai l'unità in condizioni sotto zero poiché ciò danneggerebbe la batteria e la sua capacità potrebbe non essere ripristinata.

3.3.2. Descrizione delle informazioni di avviso

3.3.2.1. Sovraccarico

Quando la potenza di uscita in uso è superiore alla potenza di uscita specificata che può essere applicata al modello, l'indicatore "OVERLOAD" si accenderà di rosso. È necessario ridurre la potenza delle apparecchiature elettriche. Se l'uscita CA viene disattivata durante questo periodo, premere nuovamente il pulsante CA ON/OFF e riavviare l'unità.

3.3.2.2. Alta temperatura

Quando la temperatura interna è superiore a 35 gradi Celsius o la potenza in uscita è superiore a 700 W, la ventola di raffreddamento inizia a funzionare. Quando la temperatura interna è superiore a 85 gradi

Celsius, suona l'allarme della temperatura. Le uscite CA e CC verranno disattivate e l'indicatore "OVERHEAT" diventerà rosso, interrompendo immediatamente l'operazione. Per riavviare l'unità, attendere finché la temperatura non scende sotto i 35 gradi Celsius.

3.4. Pulizia e manutenzione

a) Scollegare la spina e lasciare raffreddare completamente l'apparecchio prima di ogni pulizia, regolazione o sostituzione degli accessori o se l'apparecchio non viene utilizzato.
b) Utilizzare solo detergenti non corrosivi per pulire la superficie.
c) Conservare l'unità in un luogo fresco e asciutto, privo di umidità e privo di esposizione diretta alla luce solare.
d) Non spruzzare il dispositivo con un getto d'acqua né immergerlo in acqua.
e) Non consentire all'acqua di penetrare all'interno del dispositivo attraverso le prese d'aria nell'alloggiamento del dispositivo.
f) Pulire le prese d'aria con una spazzola e aria compressa.
g) Il dispositivo deve essere regolarmente ispezionato per verificarne l'efficienza tecnica e individuare eventuali danni.
h) Per la pulizia utilizzare un panno morbido.
i) Non utilizzare oggetti appuntiti e/o metallici per la pulizia (ad esempio una spazzola metallica o una spatola metallica) perché potrebbero danneggiare il materiale superficiale dell'apparecchio.
j) Non pulire il dispositivo con sostanze acide, agenti di uso medico, diluenti, carburante, oli o altre sostanze chimiche perché potrebbero danneggiare il dispositivo.

SMALTIMENTO DEI DISPOSITIVI USATI:

Non smaltire questo dispositivo nei sistemi di smaltimento dei rifiuti urbani. Consegnarlo a un punto di riciclaggio e raccolta di dispositivi elettrici ed elettrici. Controllare il simbolo sul prodotto, sul manuale di istruzioni e sulla confezione. La plastica utilizzata per costruire il dispositivo può essere riciclata in conformità con le relative marcature. Scegliendo di riciclare dai un contributo significativo alla protezione del nostro ambiente.

Contatta le autorità locali per informazioni sul tuo impianto di riciclaggio locale.
