NÁVOD K OBSLUZE PG2200 EASY MSW

Tento návod k použití byl přeložen strojově. Vždy se snažíme o poskytnutí přesného překladu. Žádný strojový překlad však není dokonalý. Rovněž neslouží k nahrazení překladu lidskou osobou. Oficiální návod k použití je dostupný v anglické verzi. Případné nesrovnalosti nebo rozdíly v překladu nejsou závazné a nemají žádný právní účinek pro účely dodržování předpisů nebo jejich vymáhání. V případě jakýchkoli otázek ohledně správnosti informací uvedených v návodu k použití se řídte anglickou verzí tohoto obsahu. Jedná se o oficiální verzi.

Technické údaje

Popis parametru	Hodnota parametru
Název výrobku	Elektrocentrála
Model	MSW-PG3000 EASY	MSW-PG2200 EASY
Typ motoru	Benzínový 1válec, 210 cm ^3 čtyřtaktní, vzduchem chlazený, typ OHV, komprese 8,5:1, manuální startér, Euro 5	Benzínový 1válec, 196 cm ^3 čtyřtaktní, vzduchem chlazený, typ OHV, komprese 8,5:1, manuální startér, Euro 5
Jmenovitá/maximální rychlost [ot./min]	3000 / 3600
Maximální výkon motoru [kW/HP]	5,2/7 při 3600 ot./min	3,68/6,5 při 3600 ot./min.
Maximální točivý moment [Nm]	14 při 2500 ot./min 13	při 2500 ot./min.
Napájecí napětí [V~] / Frekvence [Hz]	12V ~ DC / 230V ~ AC / 50 Hz
Jmenovitý výkon [kVA]	3,1	2,2
Jmenovitý / maximální výkon [W]	2800 / 3000 2000 /	2200
DC výstup	12V / 8,3A
AC výstup	230V 12,2A	12V 8,3A
Koeficient výkonu	1,0
Jmenovitý výstupní proud [A]	26 / 13 / 7 19 / 9,1
Typ motorového oleje	Doporučený 10-W30-40 * pro 4taktní motory s čisticími přísadami*standardní teplotní podmínky použití.V případě velmi nízkých teplot pod -20 °C se doporučuje SAE 5W30.
Typ zapalovací svíčky / vzdálenost elektrod [mm]	F6RTC (nebo ekvivalent) / 0,7-0,8 mm
Objem palivové nádrže [L]	15
Objem mazacího systému motoru [L]	0,6
Druh paliva	Bezolovnaté palivo min 95 oktanů (RON)
Rozsah teplot aplikace [°C]	-5 ~ +40
Průměrná spotřeba paliva [l/h]	2,9 2
Rozměry (délka x šířka x výška) [mm]	620 x 570 x 540 820 x 580 x 530
Hmotnost [kg]	45	40
Hladina hluku [dB(A)]	94,8	91,6
Hladina akustického výkonu LWA [dB (A)]	94,8 91,6
Hladina akustického tlaku LpA [dB (A)]	74,8 71,6
Nadproudová ochrana	√

1. Všeobecný popis

Účelem tohoto návodu je pomoci při bezpečném a spolehlivém používání. Výrobek je navržený a vyrobený přísně podle technických pokynů pomocí nejnovějších technologií a komponentů a při zachování nejvyšších standardů kvality.

NEŽ ZAČNETE PRACOVAT SE ZAŘÍZENÍM, PEČLIVĚ SI PROČTĚTE TENTO NÁVOD, ABYSTE POROZUMĚLI VŠEM JEHO POKYNŮM.

Abyste zajistili dlouhý a spolehlivý provoz zařízení, ujistěte se, že jej provozujete a udržujete správně podle pokynů v tomto návodu k použití. Technické údaje a specifikace uvedené v těchto pokynech k obsluze jsou aktuální. Výrobce si vyhrazuje právo na změny za účelem zlepšení kvality. S ohledem na technický pokrok a možnosti snížení hluku je jednotka navržena a postavena tak, aby rizika vyplývající z emisí hluku byla snížena na nejnižší možnou míru.

CE		Výrobek splňuje požadavky příslušných bezpečnostních norem.
		Před použitím se seznamte s pokyny.
		Recyklovatelný výrobek.
		POZOR! nebo VAROVÁNÍ! nebo PAMATUJ! popisující situaci (obecné varovné znamení).
		Používejte ochranu sluchu. Expozice hluku může vést ke ztrátě sluchu.
		Používejte ochranné rukavice.
		UPOZORNĚNÍ! Výstraha před úrazem elektrickým proudem!
		UPOZORNĚNÍ! Varování před silným hlukem!
		UPOZORNĚNÍ! Nebezpečí požáru – hořlavé materiály!
		Varování před nebezpečím otravy toxickými látkami!
		Upozornění! Horký povrch může způsobit popáleniny!
		Dusivá atmosféra! Nepoužívejte v nevětraném prostoru [hněv otravy výfukovými plyny]!
		V blízkosti zařízení platí zákaz kouření. Zařízení obsahuje hořlavé látky.

UPOZORNĚNÍ! Ilustrace použité v těchto pokynech k obsluze slouží pouze k náhledu a v některých detailech se mohou lišit od skutečného vzhledu výrobku.

2. Bezpečnost používání

UPOZORNĚNÍ! Přečtěte si všechna bezpečnostní varování a pokyny. Nedodržení varování a pokynů může mít za následek úraz elektrickým proudem, požár a/nebo vážné zranění nebo smrt.

Termín „zařízení“ nebo „produkt“ ve varováních a v popisu návodu se vztahuje Elektrocentrála

2.1. Elektrická bezpečnost

a) Nedotýkejte se zařízení mokrýma nebo vlhkýma rukama.
b) POZOR – OHROŽENÍ ŽIVOTA! Během čištění nebo používání zařízení jej nikdy neponořujte do vody nebo jiných tekutin.
c) Nepoužívejte zařízení v místnostech s velmi vysokou vlhkostí / v bezprostřední blízkosti nádrží na vodu!
d) Zařízení nenamáčejte. Výstraha před úrazem elektrickým proudem!
e) Nepoužívejte generátor bez předchozího uzemnění!

2.2. Bezpečnost na pracovišti

a) Udržujte pracovní prostor uklizený a dobře osvětlený. Nepořádek nebo nedostatečné osvětlení může vést k nehodám a úrazům. Budťe předvídaví, sledujte, co děláte, a při používání jednotky používejte zdravý rozum.
b) Nepoužívejte zařízení v potenciálně výbušné atmosféře, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Při používání zařízení vznikají jiskry, které mohou zapálit prach nebo výpary.
c) Zjistíte-li poškození nebo nesrovnalosti v provozu výrobku, ihned jej vypněte a nahlaste oprávněné osobě.
d) V případě pochybností, zda výrobek funguje správně, nebo pokud zjistíte, že je poškozený, kontaktujte servis výrobce.
e) Opravy zařízení může provádět pouze servis výrobce. Je zakázáno provádět opravy svépomocně!

f) Při vznícení nebo požáru používejte na hašení zařízení pod napětím výhradně práškové nebo sněhové hasicí přístroje (CO2).
g) Do pracovního prostoru nesmějí děti ani nepovolané osoby. (Nepozornost může vést ke ztrátě kontroly nad jednotkou.)
h) Zařízení používejte pouze v dostatečně větraných prostorech.
i) Při provozu zařízení vzniká prach a nečistoty, chraňte prosím kolemjdoucí před jejich škodlivými účinky.
j) Pravidelně kontrolujte stav nálepek s informacemi týkajícími se bezpečnosti. Jsou-li nálepky nečitelné, vyměňte je.
k) Pokyny k používání si uložte pro pozdější použití. Pokud má být zařízení předáno třetím osobám, předejte současně s ním rovněž pokyny k používání.
I) Části balení a drobné montážní prvky ukládejte mimo dosah dětí.
m) Zařízení uložte mimo dosah dětí a zvířat.
n) Během používání tohoto zařízení společně s jinými zařízeními musí být při jejich používání zohledněny také jejich návody k použití. Při zahájení práce se zařízením postupně zvyšujte přívod vzduchu do zařízení a ujistěte se, že funguje správně. Pokud zpozorujete, že zařízení pracuje vadně, okamžitě ho odpojte od stlačeného vzduchu a kontaktujte servis výrobce.

PAMATOVAT SI! Během práce se zařízením chraňte děti a jiné, okolní osoby.

2.3. Osobní bezpečnost

a) Toto zařízení nepoužívejte, pokud jste unavení, nemocní nebo pod vlivem alkoholu, drog nebo léků, které by mohly zhoršit vaši schopnost ovládat zařízení.
b) Zařízení není určeno pro použití osobami (včetně dětí) se sníženými mentálními, smyslovými nebo intelektuálními funkcemi nebo osobami, které nemají zkušenosti a/nebo znalosti, pokud nejsou pod dohledem nebo nebyly poučeny osobou odpovědnou za jejich bezpečnost, jak ovládat zařízení.
c) Jednotku mohou obsluhovat osoby, které jsou fyzicky způsobilé, schopné s ní pracovat a příslušně proškolené, které si přečetly tento návod k obsluze a byly proškoleny o bezpečnosti a ochraně zdraví při práci.
d) Při používání zařízení dávejte pozor a řídte se zdravým rozumem. Chvilková nepozornost během operace může způsobit vážné zranění.
e) Používejte osobní ochranné prostředky vyžadované při práci se zařízením a uvedené v bodu 1 vysvětlivek symbolů. Používání vhodných a atestovaných osobních ochranných prostředků snižuje riziko úrazu.

f) Nepřeceňujte své možnosti. Po celou dobu práce udržujte rovnováhu. Ta umožňuje lepší kontrolu nad zařízením v neočekávaných situacích.
g) Nenoste volný oděv ani šperky. Vlasy, oděv a rukavice udržujte v dostatečné vzdálenosti od pohyblivých částí. Volný oděv, šperky nebo dlouhé vlasy mohou být pohyblivými částmi zachyceny a vtaženy.
h) Zařízení není hračka. Zabraňte dětem, aby si se zařízením hrály. Nepřeceňujte své možnosti. Po celou dobu práce udržujte rovnováhu. Ta umožňuje lepší kontrolu nad zařízením v neočekávaných situacích.

2.4. Bezpečné používání zařízení

a) Je nutné se přesvědčit, zda je kolo na zařízení umístěno stabilně. Používejte nářadí určené k danému účelu. Správně vybraný produkt odvede lepší a bezpečnější práci, pro kterou byl navržen.
b) Zařízení nepoužívejte, pokud vypínač ON/OFF nefunguje správně (nezapíná a nevypíná). Zařízení, která nemohou být kontrolována pomocí přepínače, jsou nebezpečná, nesmějí se používat a musejí být opravena.
c) Nepoužívané produkty uchovávejte mimo dosah dětí a kohokoli, kdo není obeznámen se zařízením nebo s tímto návodem. V rukou nezkušených uživatelů jsou tato zařízení nebezpečná.
d) Udržujte zařízení v dobrém technickém stavu. Před každou prací zkontrolujte, zda zařízení není poškozeno nebo nejsou poškozeny jeho pohyblivé části (praskliny částí nebo veškeré jiné podmínky, které mohou mít vliv na bezpečný chod zařízení). V případě poškození vraťte zařízení před použitím k opravě.
e) Opravu a údržbu zařízení musí provádět kvalifikovaní pracovníci pomocí výhradně originálních náhradních dílů. Bude tak zajištěno bezpečné používání.
f) Aby byla zajištěna provozní integrita jednotky tak, jak byla navržena, neodstraňujte kryty instalované výrobcem ani šrouby.
g) Při přepravě nebo přemistování zařízení ze skladu na místo použití dodržujte zdravotní a bezpečnostní pravidla pro ruční manipulaci platná v zemi, kde je zařízení používáno.
h) Vyhněte se situacím, kdy se zařízení během provozu zastaví při velkém zatížení. Může to způsobit přehřátí součástí pohonu a v důsledku toho poškození zařízení.
i) Zařízení během provozu neposouvejte, neposouvejte ani neotáčejte.
j) Zapnuté zařízení neponechávejte bez dozoru.
k) Zařízení pravidelně čistěte, aby nedošlo k trvalému usazování nečistot. Vyhněte se situacím, kdy se zařízení během provozu zastaví při velkém zatížení. Může to způsobit přehřátí součástí pohonu a v důsledku toho poškození zařízení.

I) Uvedená hodnota emise vibrací je stanovena standardními měřicími metodami. Hodnota emise vibrací se může měnit podle používání zařízení v jiných podmínkách prostředí.

m) Nezakrývejte přívod a vývod vzduchu.

n) Prázdné zařízení nikdy neuvádějte do provozu.

o) Je zakázáno zasahovat do konstrukce zařízení a provádět změny jeho parametrů nebo konstrukce.

p) Zařízení nepoužívejte ani neukládejte v blízkosti zdrojů ohně a tepla.

q) Je nutné se přesvědčit, zda je kolo na zařízení umístěno stabilně.

r) Nezakrývejte větrací otvory zařízení!

s) Před zapnutím zařízení doplňte hladinu oleje podle pokynů. Pokud je hladina oleje příliš nízká, motor nenastartuje nebo se může vypnout.

t) V případě jakéhokoli úniku olejů z jednotky je třeba je nahlásit příslušným službám/úřadům nebo dodržovat zákonné požadavky v oblasti, kde je jednotka používána.

u) Nebezpečí! Riziko pro zdraví a riziko výbuchu spalovacího motoru.

v) Výfukové plyny motoru obsahují jedovatý oxid uhelnatý. Pobyt v prostředí s obsahem oxidu uhelnatého může být příčinou bezvědomí i smrti. Nenechávejte běžet motor v uzavřeném prostoru.

w) Chraňte motor před teplem, jiskrami a plamenem. V blízkosti zařízení nekuřte!

x) Benzin je hořlavou a výbušnou látkou. Před tankováním by měl být motor vypnutý a vychladlý

y) Upozornění! Nesprávné palivo může způsobit poškození motoru.

z) UPOZORNĚNÍ! Některé části zařízení se během používání zahřívají! Během a po okamžitém provozu je zakázáno dotýkat se horkých součástí systému! Nebezpečí popálení! Zařízení není hračka. Čištění a údržbu nesmějí provádět děti bez dozoru dospělé osoby.

UPOZORNĚNÍ! Přestože byl produkt navržen tak, aby byl bezpečný a má odpovídající bezpečnostní opatření, a navzdory dalším bezpečnostním funkcím poskytovaným uživateli, stále existuje mírné riziko nehody nebo zranění při manipulaci s produktem. Doporučujeme, abyste při používání s výrobkem nakládali opatrně a rozumně.

3. Návod k použití

Stroj slouží k výrobě elektřiny a jejímu zásobování jinými elektrickými zařízeními. Zodpovědnost za veškeré škody, které vzniknou jako důsledek používání zařízení způsobem, který není v souladu s jeho určením, je na straně uživatele.

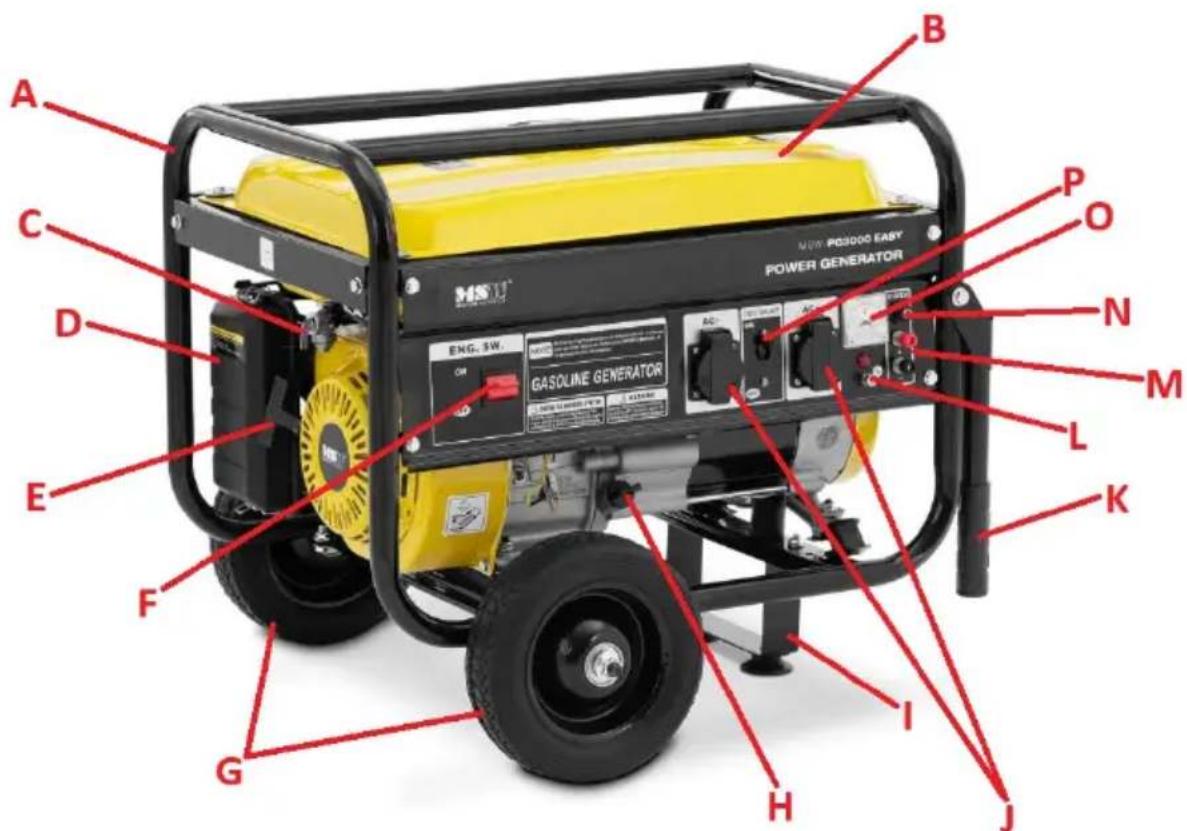

3.1. Přehled produktů

A. Podpěrný rám
B. Palivová nádrž
C. Palivový ventil
D. Pouzdro vzduchového filtru
E. Rukojeť tažného startéru
F. Spínač zapalování
G. Kola
H. Víčko otvoru plnění oleje s měrkou

I. Podpěra
J. Zásuvky AC 230V
K. Skládací transportní madlo (2x)
L. Zemní spojení
M. DC 12V pólové výstupy
N. Pojistková zásuvka DC 12V
O. Voltmetr
P. Nadproudový jistič
Q. Víčko palivové nádrže se sítkovým filtrem (uvnitř)
R. Ukazatel hladiny paliva
s. Tlumič výfuku s výfukovým potrubím
T. Trubka zapalovacího kabelu
U. Palivová nádrž s vypouštěcím šroubem
V. Páčka sytiče

3.2. Příprava k práci

UMÍSTĚNÍ ZAŘÍZENÍ

Zařízení používejte pouze v dobře větraných prostorách. Nezakrývejte výstup vzduchu ze zařízení. Zařízení používejte v dostatečné vzdálenosti od horkých ploch. Zařízení vždy používejte na rovném, pevném, čistém a ohnivzdorném povrchu mimo dosah dětí a osob se sníženými psychickými, smyslovými a duševními funkcemi. Místo práce zařízení by mělo zajistit okamžitý přístup k spínači zapalování.

MONTÁŽ ZAŘÍZENÍ

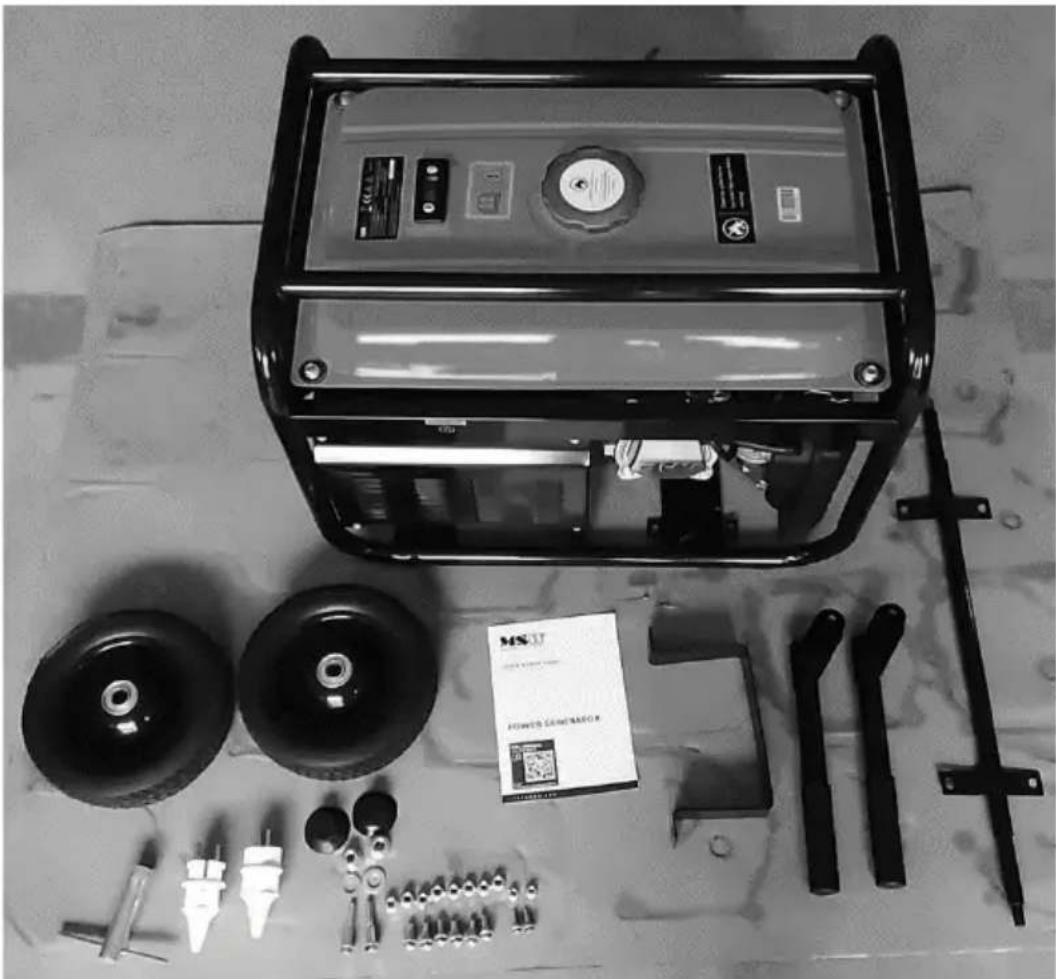

Výrobek je dodáván téměř hotový a je třeba sestavit pouze kola, podpěru a přepravní madla:

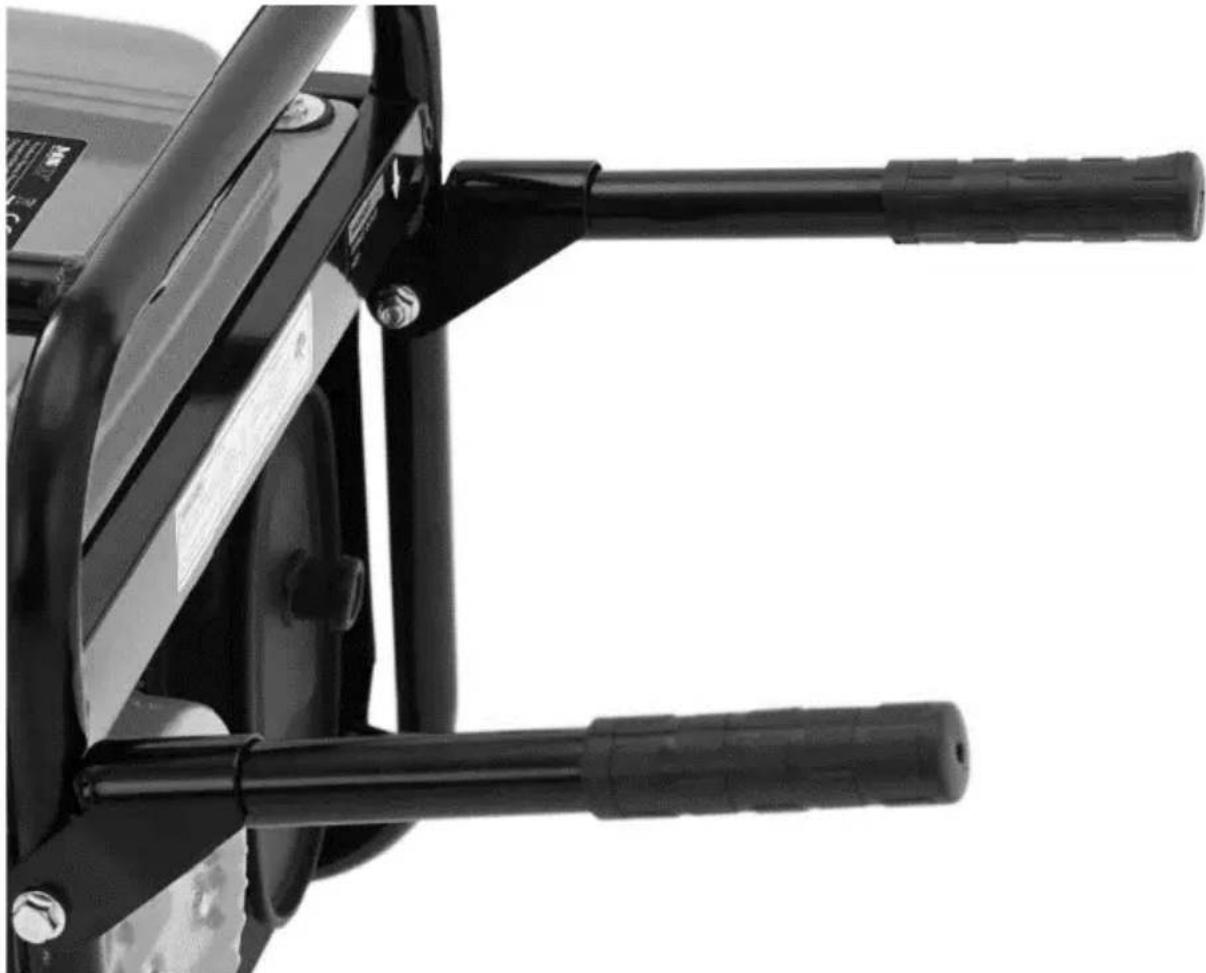

Nejprve připevněte sklopné přepravní madla k rámu zařízení – přišroubujte je dodanými maticemi a šrouby. Utáhněte rukojeti dostatečně pevně, protože je lze stále složit, když se nepoužívají.

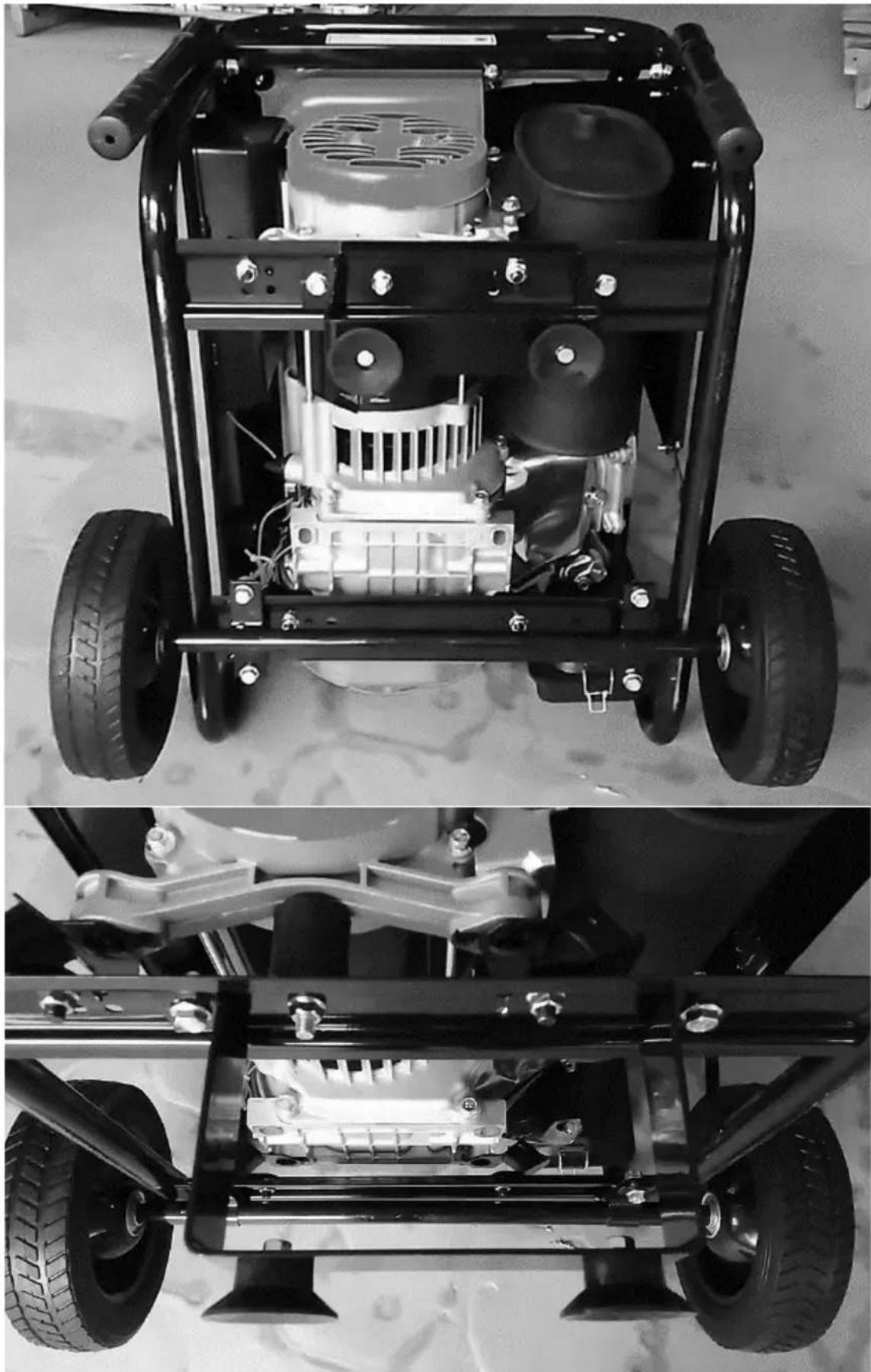

Po zajištění přepravních držáků položte zařízení na bok (ten na straně vzduchového filtru) a zespodu rámu sešroubujte nápravu s koly a podpěrou s gumovými nožičkami. Přišroubujte osu i podpěru na speciálně určená místa na spodní straně rámu zařízení. Poté nasadťe kola na osu a přišroubujte je a gumové nožičky k podpěře - jak je znázorněno na obrázcích níže:

3.3. Práce se zařízením.

3.3.1 Před prvním spuštěním

• Umístěte motor na rovný, pevný povrch a nenaklánějte jej o více než 20 _o od správné svislice.

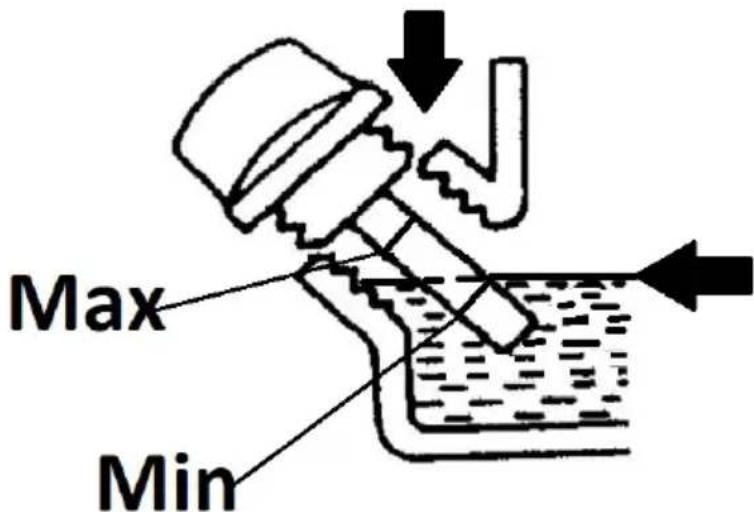

• Doplňte motorový olej, protože motor je během přepravy prázdný. Chcete-li to provést, vyšroubujte olejové víčko a nalijte přes něj motorový olej, dokud jeho hladina nedosáhne správného pole na měrce víčka (pouze 1 víčko má měrku) – nejlépe blízko maximální povolené hladiny. Hladina oleje se kontroluje zašroubováním/zasunutím víčka se suchou měrkou do motoru a po několika sekundách jejím opětným vyšroubováním a kontrolou, do jaké hladiny sahá olej na měrce.

DŮLEŽITÉ: Nepřeplňujte motorový olej - mohlo by dojít k poškození motoru! V případě přeplnění oleje nad povolenou hladinu, odsajte přebytek. Hladinu motorového oleje kontrolujte vždy na vypnutém a studeném nebo vychlazeném motoru.

Max Min

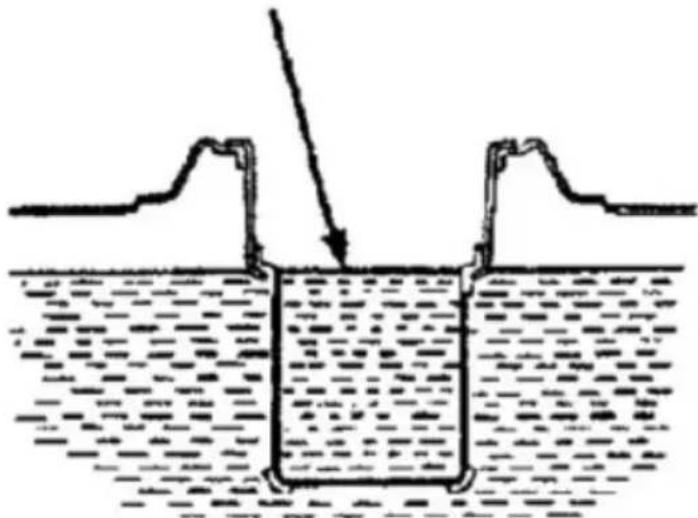

- Nalijte palivo do nádrže - za tímto účelem odšroubujte uzávěr nádrže a nalijte palivo, dávejte pozor, abyste nepřetekli přes ukazatel maximální hladiny (viz následující obrázek) v sítovém filtru.

• Nasad'te víčko plnicího otvoru jeho úplným utažením.
• Připojte generátor k zemi - přišroubováním zemnícího vodiče (není součástí zařízení) k zemnící přípojce ve výrobku a jeho druhý konec se zapíchne do země.
  DŮLEŽITÉ: uzemnění generátoru je nesmírně důležité, protože chrání obsluhu před účinky možného přepětí, proto by mělo být při každém použití zařízení opraveno.

3.3.2 Spuštění generátoru

a) Ujistěte se, že ke generátoru není připojen žádný přijímač. Pokud ano, odpojte jej.
b) Přepněte nadproudový spínač na ovládacím panelu do polohy vypnuto - "VYPNUTO"

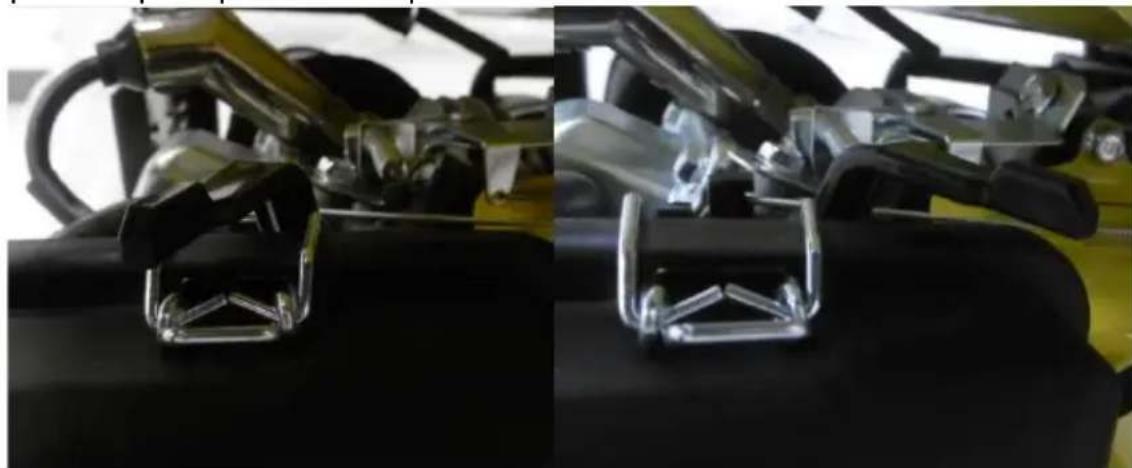

c) Nastavte palivový ventil do otevřené polohy, tj. s pákou v poloze "ON" (viz odpovídající piktogram na krytu nad pákou)

d) Nastavte škrticí klapku sání do zavřené polohy - páka se posunula doleva. Při startování zahřátého motoru by měla být sací škrticí klapka v otevřené poloze - páka posunuta doprava;

e) Nastavte spínač zapalování na ovládacím panelu do zapnuté polohy - "ON".

f) Uchopte rukojeť lanka startéru a pomalu ji vytahujte ze zařízení, dokud neucítíte odpor, poté pevně zatáhněte, přičemž rukojeť startéru stále držte v ruce, i když se vrátí do výchozí polohy. Tento pohyb opakujte, dokud motor nenastartuje.

g) Nechte běžící motor pracovat na sání cca 1-3 minuty, aby dosáhl provozní teploty.

h) Po zahřátí generátoru vypněte sání (plynule posuňte škrticí klapku do polohy otevřeno-pravá).

i) K zásuvkám napájení můžete připojovat přijímače proudu 230V AC, ale dodržujte přitom zásadu zapojování v e správném pořadí, tj. počínaje přijímačem vyžadujícím nejvyšší startovací proud až po nejnižší. Při napájení 12V přijímačů je před spuštěním generátoru připojte ke správným pólům, přičemž dbejte na správnou polaritu.

j) Nastavte instalační přepínač do polohy "ON" a připojené přijímače lze již používat.

3.3.3 Vypnutí generátoru

a) Vypněte všechny spotřebiče připojené k zařízení.

b) Otočte instalační přepínač do polohy "OFF".

c) Spínač zapalování také otočte do polohy "OFF" - tím se motor vypne.

d) Zavřete palivový ventil – nastavte jeho páku do polohy "OFF".

POZNÁMKA: v případě nouzového vypnutí generátoru: nastavte spínač zapalování do polohy "OFF" - motor zhasne. Uzavřete pak palivový ventil.

3.3.4 Přeprava / skladování

Pokud se zařízení nebude dále používat, nechte jej před přepravou zcela vychladnout. Pro přepravu se doporučuje vyprázdnit palivovou nádrž, aby se zabránilo možnému úniku během přepravy.

V případě nepoužívání zařízení po dobu 1-2 měsíců vypust’te palivo z nádrže nebo nalijte čerstvé palivo a přidejte do něj stabilizátor. Pokud zařízení nebude používáno déle než několik měsíců, je třeba vypustit palivo z karburátoru (odpadková nádrž) a vypustit olej z motoru. Nenechávejte palivo v nádrži se stabilizátorem déle, než toto doporučuje výrobce této přísady.

3.4. ČISTĚNÍ A ÚDRŽBA

3.4.1 TABULKA SERVISNÍCH INTERVALŮ

Akce↓		Interval →	Denně	Po 1 měsíci nebo 20 provozních hodinách	Každé 3 měsíce nebo 50 pracovních hodin	Každých šest měsíců nebo 100 pracovních hodin	Každý rok nebo po 300 provozních hodinách
Motorový olej		Kontrola x
		Výměna x
VZDUCHOVÝ FILTR:		Kontrola x	x
		Výměna	x
Filtr kapek paliva		Čištění	x
ZAPALOVACÍ SVÍČKA:		Kontrola a čištění	x
Palivové hadice z palivové nádrže		Kontrola a čištění	Každé 2 roky

a) Před každým čištěním, seřízením, výměnou vybavení a rovněž není-li zařízení používáno, vytáhněte sít'ovou zástrčku a zařízení nechejte zcela vychladnout.
b) Počkejte, až se otáčející se části zastaví.
c) Na čistění ploch zařízení používejte výhradně přípravky neobsahující leptavé látky.
d) Zařízení uchovávejte na suchém a chladném místě chráněném před vlhkostí a přímým slunečním zářením.
e) Na zařízení nestříkejte vodu ani ho nevkládejte do vody.
f) Dejte pozor, aby skrze otvory, které se nacházejí na krytu, nepronikla voda.
g) Větrací otvory čistěte štětečkem a stlačeným vzduchem.

h) Zařízení pravidelně kontrolujte z hlediska jeho technické funkčnosti a na jakákoli poškození.
i) K čistění používejte měkký hadřík.
j) Pravidelně vyměňujte motorový olej za čerstvý.

Pro výměnu motorového oleje je nejlepší to udělat s nahřátým olejem, protože je řidší a snadněji se vypouští. Nejprve odšroubujte víčko plnění oleje a poté vypouštěcí víčko, předtím podložte nádobu na použitý olej. Po vypuštění oleje pevně zašroubujte vypouštěcí víčko a oblast vypouštěcího víčka otřete dosucha od zbytku oleje. Motor lze doplnit čerstvým olejem.

POZOR: nahřátý olej je horký - nebezpečí popálení!

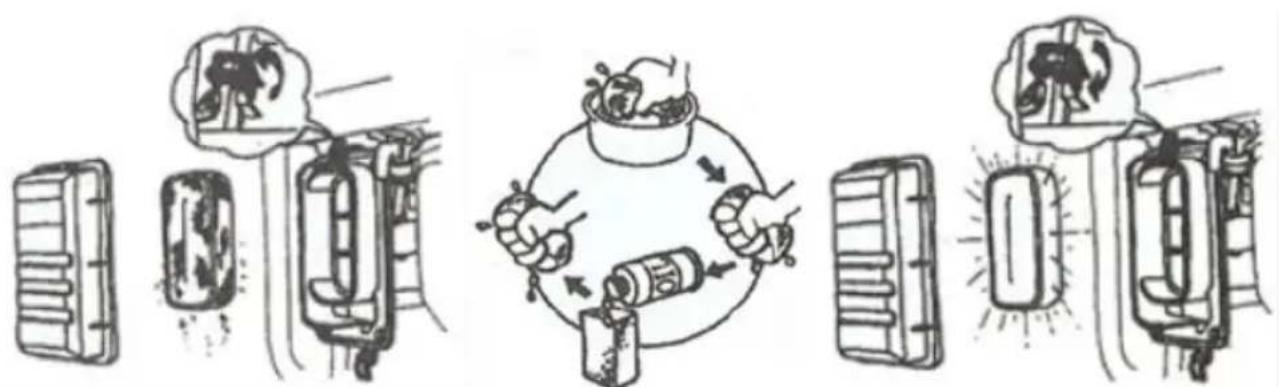

k) Vzduchový filtr pravidelně kontrolujte a čistěte a v případě potřeby jej vyměňte.

Demontáž vzduchového filtru: pro přístup ke vzduchovému filtru uvolněte spony krytu pouzdra, sejměte jej a vytáhněte filtr. Opláchněte houbový filtr v teplé vodě s přidáním mycího prostředku nebo v extrakčním benzínu. Před opětovnou montáží houbový filtr zcela vysušte a poté jej namočte do trochy čerstvého motorového oleje. Před instalací filtru do zařízení vytlačte z něj přebytečný olej.

DŮLEŽITÉ: Nespouštějte zařízení bez vzduchového filtru!

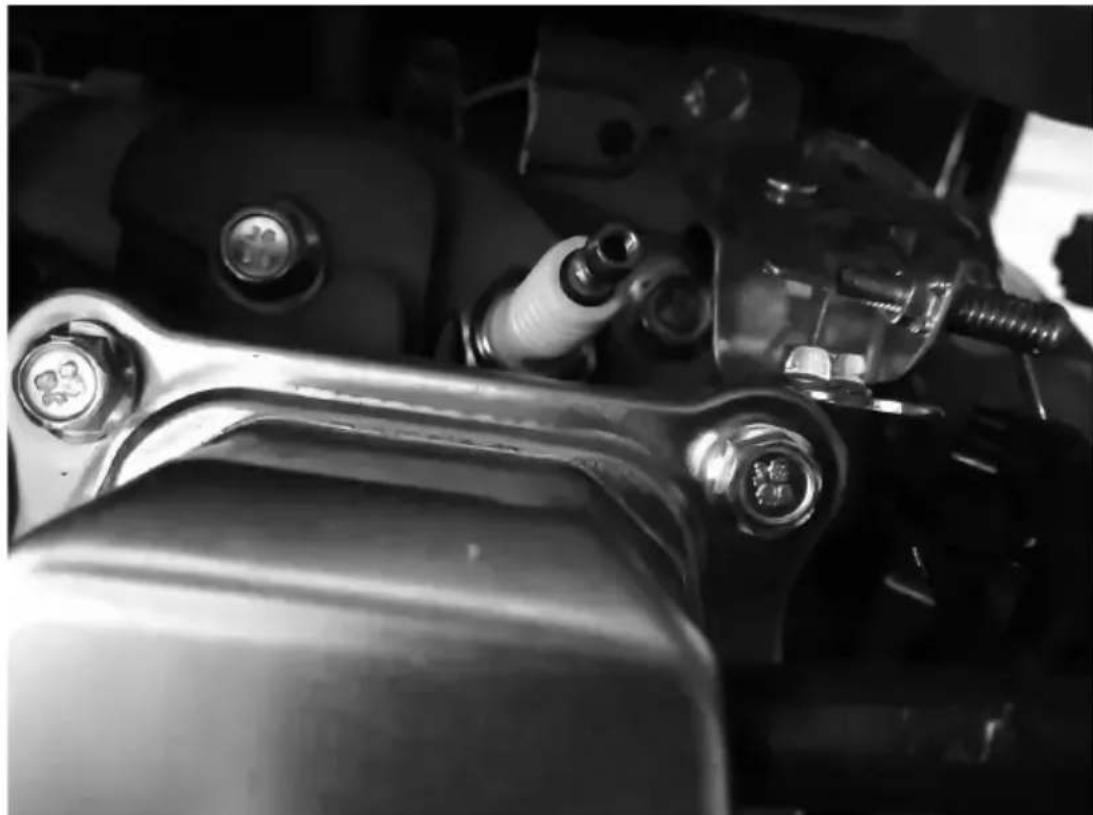

I) Pravidelně kontrolujte stav zapalovací svíčky – v případě znečištění ji očistěte a před opětovnou montáží zkontrolujte vzdálenost elektrod a v případě potřeby ji seřidťe.

Chcete-li získat přístup k zapalovací svíčce, nejprve odstraňte trubku zapalovacího kabelu

zapalovací svíčku. Poté můžete svíčku odšroubovat.

DŮLEŽITÉ: Zapalovací svíčku je nejlepší demontovat, když je motor studený nebo alespoň vychladlý.

DÜLEŽITÉ: Zapalovací svíčka, která byla nedávno v provozu, může být horká

nebezpečí popálení!

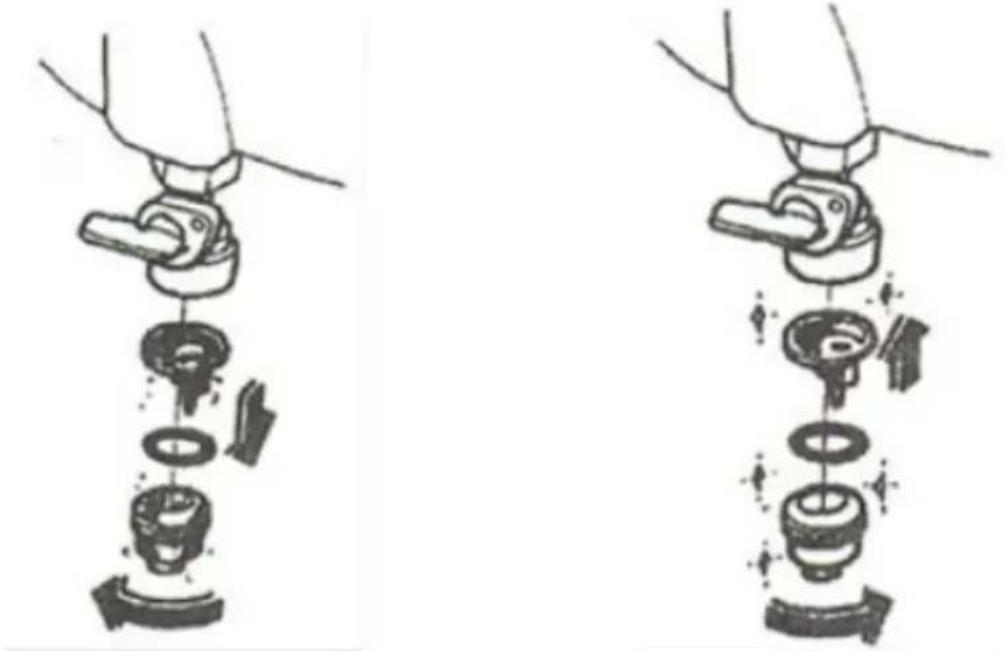

m) Palivový filtr pravidelně čistěte

Sítový palivový filtr je umístěn na spodní straně palivového ventilu. Abyste se k tomu dostali,

nejprve uzavřete palivový ventil na vypnutém zařízení -

nastavte jeho páku do polohy "OFF". Poté odšroubujte pouzdro filtru umístěný na spodní straně ventilu (viz obrázek níže vlevo). Po odšroubování pouzdra z něj vyjměte filtr a vyčistěte jej (například opláchněte

extrakční benzín a vyfoukejte jej pod nízkým tlakem). Montáž filtru probíhá v opačném pořadí k demontáži a nezapomeňte také nasadit těsnicí kroužek (viz obrázek níže vpravo).

Výraz „zariadenie“ alebo „produkt“ vo varovaniach a popise pokynov sa vztahuje na Elektrocentrála

2.1. Elektrická bezpečnost

2.2. Bezpečnost na pracovisku

2.3. Osobná bezpečnost'

i) Počas práce zariadením nehýbte, neupravujte ho ani neotáčajte.

j) Nenechávajte zapnuté zariadenie bez dozoru.

n) Neštartujte prázdnu jednotku.

w) Udržujte motor mimo dosahu tepla, iskier a plameňa. Nefajčite v blízkosti stroja!

A. Nosný rám
B. Palivová nádrž
C. Palivový ventil
D. Puzdro vzduchového filtra
E. Rukovät tahača štartéra
F. Spínač zapal'ovania
G. Kolesá
H. Plniaca zátka oleja s mierkou

I. podpora
J. Zásuvky AC 230V
K. Sklopná transportná rukovät' (x2)
L. Pozemné spojenie
M. DC 12V pólové výstupy
N. Poistková zásuvka DC 12V
O. Voltmeter
P. Nadprúdový istič
Q. Uzáver palivovej nádrže so sitkovým filtrom (vo vnútri)
R. Indikátor hladiny paliva
S. Tlmič výfuku s výfukovým potrubím
T. Potrubie zapaľovacieho kábla
U. Palivová nádrž s vypúšťacou zátkou
V. Nasávacia páka

a) Uistite sa, že ku generátoru nie je pripojená žiadna zát'až. Ak existuje, odpojte ho.
b) Nastavte nadprúdový spínač na ovládacom paneli do polohy vypnuté - "VYPNUTÉ"

3.4. Čistenie a údržba

3.4.1 TABULKA SERVISNÝCH INTERVALOV

j) Motorový olej pravidelne vymieňajte za čerstvý.

m) Palivový filter pravidelne čistite

nastavte jeho páku do polohy „OFF“. Potom odskrutkujte kryt filtra
