Termék típusa	Hordozható áramfejlesztő
Márka és modell	MSW PG2200 EASY
Méretek (H x Sz x M)	820 x 580 x 530 mm
Tömeg	40 kg
Motor típusa	Egyhengeres benzinmotor 196 cm³, 4 ütemű, OHV, léghűtéses, kézi indítású
Névleges / maximális teljesítmény	2,0 / 2,2 kW (2,2 kVA)
AC kimeneti feszültség	230 V~, 50 Hz, 12,2 A
DC kimeneti feszültség	12 V~, 8,3 A
Üzemanyagtartály kapacitása	15 L (ólommentes benzin 95 RON)
Üzemanyag-fogyasztás	2 L/h (névleges terhelésen)
Motorolaj-kapacitás	0,6 L (10W30/40 ajánlott)
Hangnyomásszint (LwA)	91,6 dB(A)
Hangnyomás (LpA)	71,6 dB(A)
Védelem	Túláramvédő megszakító, földelés kötelező
Rendszeres karbantartás	Olajcsere (20 óránként), légszűrő tisztítása (50 óra), gyújtógyertya ellenőrzés (100 óra)
Pótalkatrészek	A gyártónál elérhető (gyújtógyertya, légszűrő, üzemanyagszűrő)
Javíthatóság	Javítás kizárólag hivatalos szervizben
Biztonság	Használat jól szellőző kültéren, gyúlékony anyagoktól távol, ne érintse meg a forró felületeket
Szabványok	CE megfelelőség, Euro 5 motor

Gyakran ismételt kérdések - PG2200 EASY MSW

Milyen olajat használjak az MSW PG2200 EASY generátor motorjához?

Használjon SAE 10W30/40 típusú 4 ütemű motorolajat. Nagyon alacsony hőmérsékleten (< -20°C) részesítse előnyben az SAE 5W30-at. A kapacitás 0,6 L.

Hogyan indítsam el az MSW PG2200 EASY generátort?

Győződjön meg róla, hogy nincs csatlakoztatva készülék. Nyissa ki az üzemanyagszelepet, zárja le a szívatót (hideg motor), állítsa a gyújtáskapcsolót ON állásba, majd húzza lassan az indítózsinórt ellenállásig, majd erőteljesen. Hagyja melegedni 1-3 percig, mielőtt kinyitja a szívatót.

Miért nem indul a generátor?

Ellenőrizze az olajszintet (a motor nem indul, ha alacsony), a benzint a tartályban, a gyújtógyertyát (tisztaság és hézag 0,7-0,8 mm), valamint a szívató és az üzemanyagszelep helyzetét.

Használhatom a generátort beltéren?

Nem. A kipufogógázok mérgező szén-monoxidot tartalmaznak. Mindig jól szellőző, kültéri helyen használja a generátort, ajtóktól és ablakoktól távol.

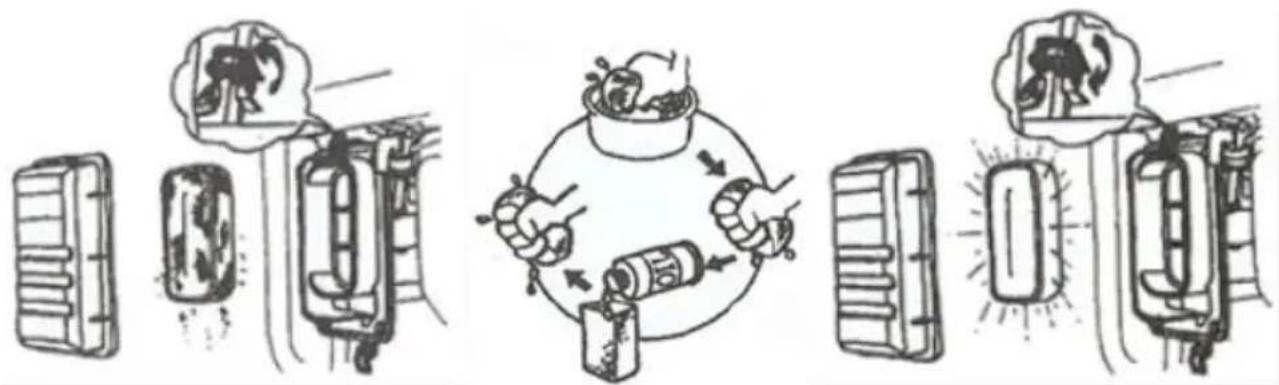

Hogyan karbantartsam a légszűrőt?

Vegye le a ház fedelét, vegye ki a szivacsszűrőt. Mossa meg szappanos meleg vízzel vagy petróleummal, szárítsa meg teljesen, majd enyhén áztassa be új motorolajjal, mielőtt visszaszereli.

Milyen gyakran kell olajat cserélnem?

Az első olajcsere 20 üzemóra után, majd 50 óránként vagy 3 havonta. Az olajat melegen cserélje a könnyebb lefolyás érdekében.

Mit tegyek üzemanyag- vagy olajszivárgás esetén?

Azonnal állítsa le a motort, és hagyja lehűlni. Jelentse a szivárgást az illetékes hatóságoknak, és tisztítsa meg a területet. Ne használja a készüléket, amíg a szivárgást meg nem javították.

Hogyan csatlakoztassak 12 V-os készülékeket a generátorhoz?

Csatlakoztassa a 12 V-os vevőkészülékeket a DC kapcsokhoz (pólusokhoz) az indítás előtt, ügyelve a polaritásra (+ és -). A DC kimenet 12 V~, 8,3 A.

A generátor nagyon hangos, ez normális?

Igen, a zajszint 91,6 dB(A). Viseljen hallásvédőt, és tartsa távol a generátort a lakóépületektől. Stabil felületen használja a rezgések csökkentése érdekében.

Csatlakoztathatom a generátort a háztartási elektromos hálózatra?

Nem. Soha ne csatlakoztassa a generátort közvetlenül fali aljzathoz. Használjon megfelelő hosszabbítót a készülékek közvetlen csatlakoztatásához a generátor aljzataihoz.

HASZNÁLATI ÚTMUTATÓ PG2200 EASY MSW

Kérjük, vegye figyelembe, hogy ez a használati útmutató gépi fordítással készült. Arra törekszünk, hogy a fordítások a lehető legpontosabbak legyenek, azonban egyetlen gépi fordítás sem tökéletes, és nem is célja, hogy helyettesítse az emberi fordítást. A hivatalos használati útmutató az angol nyelvű változat. A fordításban keletkezett eltérések vagy különbségek nem kötelező érvényűek, és nincs jogi hatásuk a megfelelőség vagy a végrehajtás szempontjából. Ha bármilyen kérdés merül fel a használati útmutatóban szereplő információk pontosságával kapcsolatban, kérjük, hivatkozzon ezen tartalmak angol nyelvű változatára, amely a hivatalos változat.

Műszaki adatok

Paraméter leírása	Paraméter értéke
Precíziós mérleg	Áramfejlesztő
Modell	MSW-PG3000 EASY	MSW-PG2200 EASY
Motor típusa	Benzin 1 hengeres, 210 ^cm^3 négyütemű,léghűtéses, OHV típusú,8,5:1 sűrítés, kézi indító,Euro 5	Benzin 1 hengeres, 196 cm^3 négyütemű,léghűtéses, OHV típusú,8,5:1 sűrítés, kézi indító,Euro 5
Névleges/maximális fordulatszám [rpm]	3000 / 3600
Maximális motorteljesítmény [kW/HP]	5,2/7 3600fordulat/percnél	3,68/6,5 3600-as fordulatszámon.
Maximális nyomaték [Nm]	14 2500 fordulat/percnél	13 2500 fordulat/percnél.
Tápfeszültség [V ~] /Frekvencia [Hz]	12V ~ DC / 230V ~ AC / 50 Hz
Névleges teljesítmény [kVA]	3,1 2,2
Névleges / maximális teljesítmény [W]	2800 / 3000 2000 /	2200
DC kimenet	12V / 8.3A
AC kimenet	230V 12.2A	12V 8.3A
Teljesítménytényező	1,0
Névleges kimeneti áram [A]	26 / 13 / 7 19 / 9,1
Motorolaj típusa	Ajánlott 10-W30-40 * 4 ütemű motorokhoz tisztító adalékanyagokkal*normál üzemi hőmérséklethez.Nagyon alacsony, -20o C alatti hőmérséklet esetén SAE 5W30 ajánlott.
Gyújtógyertya típusa/gyertyahézag [mm]	F6RTC (vagy azzal egyenértékű) / 0,7-0,8mm
Üzemanyagtartály úrtartalma [L]	15
Motor-k enőrendszer térfogata [L]	0,6
Üzemanyagtípus	Ólommentes üzemanyag min. 95 oktánszám (RON)
Alkalmazási hőmérséklet-tartomány [°C]	-5 ~ +40
Átlagos üzemanyag-fogyasztás [L/h]	2,9 2
Méretek (szélesség x hosszúság x magasság) [mm]	620 x 570 x 540 820 x	580 x 530
Súly [kg]	45	40
Zajszint [dB(A)]	94,8	91,6
Hangteljesítményszint LwA[dB (A)]	94,8 91,6
Hangnyomásszint LpA [dB (A)]	74,8 71,6
Túláramvédelem	√

1. Általános leírás

A kézikönyv célja, hogy segítse a biztonságos és megbízható használatot. A termék szigorúan a műszaki előírásoknak megfelelően, a legújabb műszaki megoldások és alkatrészek felhasználásával, a legmagasabb minőségi előírások betartásával lett tervezve és legyártva.

ELINDÍTÁS ELÓTT FIGYELMESEN OLVASSA EL ÉS ÉRTELMEZZE EZEKET AZ UTASÍTÁSOKAT.

A készülék hosszú és megbízható működésének biztosítása érdekében ügyeljen arra, hogy a készüléket a jelen használati utasításban foglalt irányelvek szerint megfelelően üzemeltesse és karbantartsa. A használati útmutatóban szereplő műszaki adatok és specifikációk naprakészek. A gyártó fenntartja a jogot a minőség javítása érdekében történő változtatásokra. A műszaki fejlődést és a zajcsökkentés lehetőségét figyelembe véve a készüléket úgy tervezték és építették meg, hogy a zajkibocsátásból eredő kockázatokat a lehető legalacsonyabb szintre csökkentsék.

Jelmagyarázat

CE		A termék megfelel a vonatkozó biztonsági előírásoknak.
		Használat előtt ismerkedjen meg az utasítással!
		Újrahasznosítható termék.
		VIGYÁZAT! vagy FIGYELEM! vagy FIGYELEM! egy helyzet leírása (általános figyelmeztető jel).
		Viseljen hallásvédőt. A zajnak való kitettség halláskárosodást okozhat.
		Használjon védőkesztyűt.
		VIGYÁZAT! Vigyázat, áramütés veszélye áll fent!
		VIGYÁZAT! Vigyázat, hangos zajok!
		VIGYÁZAT! Tűzveszély - gyúlékony anyagok!
		Figyelmeztetés mérgező anyagokra, mérgezés veszélyére!

			Vigyázat! A forró felület égési sérülést okozhat!
			Fojtó légkör! Ne használja szellőzetlen helyiségben [kipufogógáz-mérgezés veszélye]!
			Tilos a dohányzás a készülék közelében. A készülék gyúlékony anyagokat tartalmaz.

VIGYÁZAT! A használati útmutató illusztrációi szemléltető jellegűek és bizonyos részletekben eltérhetnek a termék tényleges megjelenésétől.

2. A felhasználás biztonsága

VIGYÁZAT! Olvassa el az összes biztonsági figyelmeztetést és utasítást. A figyelmeztetések és utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést vagy halált okozhat.

A figyelmeztetésekben és a használati utasítás leírásában az "eszköz" vagy "termék" kifejezés a következőkre utal

Áramfejlesztő

2.1. Elektromosságra vonatkozó biztonsági szabályok

a) Ne érintse meg a készüléket vizes vagy nedves kézzel!
b) FIGYELEM - ÉLETVESZÉLY! Tilos a berendezést tisztítás vagy használat során vízbe vagy egyéb folyadékba meríteni.
c) Ne használja a készüléket nagyon magas páratartalmú helyiségekben / víztartályok közvetlen közelében!
d) Tilos a készülék eláztatása. Vigyázat, áramütés veszélye áll fent!
e) Ne használja a generátort földelés nélkül!

2.2. Munkahelyre vonatkozó biztonsági szabályok

a) Tartsa rendben és jól megvilágítva a munkaterületet. A rendetlenség vagy a rossz megvilágítás balesetekhez vezethet. Legyen előrelátó, figyeljen arra, hogy mit csinál, és használja a józan észt a készülék használatakor.
b) Ne használja a készüléket robbanásveszélyes környezetben, például gyúlékony folyadékok, gázok vagy por jelenlétében. A készülék szikrázhat, és ezek meggyújthatják a port vagy a gyúlékony gőzöket.
c) Ha bármilyen sérülést vagy szabálytalanságot tapasztal a termék működésében, azonnal kapcsolja ki azt, és jelentse egy erre felhatalmazott személynek.
d) Ha bizonytalan abban, hogy a termék megfelelően működik-e, vagy sérülést észlel, lépjen kapcsolatba a gyártó szervizével.
e) A berendezés javítását kizárólag a gyártó szervize végezheti. saját hatáskörben javítást végezni!
f) Tüz esetén por vagy szén-dioxid (CO2) tüzoltó készülékkel oltsa el a tüzet (olyan készülékkel, amelyet feszültség alatt álló elektromos berendezésekhez terveztek).
g) Gyermekek vagy illetéktelen személyek nem tartózkodhatnak a munkaterületen. (A figyelmetlenség elvesztheti az irányítást a készülék felett.)
h) A készüléket jól szellőző helyen szabad csak használni.
i) A készülék működése során por és törmelék keletkezik, kérjük, óvja a járókelőket ezek káros hatásaitól.
j) A biztonsági információs matricák állapotát rendszeresen ellenőrizni kell. Amennyiben a matricák olvashatatlanok, újakra kell őket cserélni.
k) A használati utasítást meg kell őrizni, később is szükség lehet rá. Ha a készüléket átadja egy következő tulajdonosnak, a használati útmutatót is át kell adni a termékkel együtt.
I) A csomagolás részeit és az apró alkatrészeket tartsa gyermekektől elzárva.
m) Tartsa távol a készüléket gyermekektől és háziállatoktól!
n) Ha ezt az készüléket más készülékkel együttesen használja, vegye figyelembe a többi készülék használati utasítást is! A készülékkel való munka megkezdésekor fokozatosan növelje a készülék levegőellátását, így megbizonyosodhat róla, hogy megfelelően működik. Ha bármilyen hibát észlel a készüléken, azonnal válassza le a sűrített levegőről, és lépjen kapcsolatba a gyártó szervizével.

EMLÉKEZTESS! Használat közben ügyeljen a gyermekek és a közelben tartózkodók testi épségére!

2.3. Személyekre vonatkozó biztonsági szabályok

a) Ne kezelje ezt a készüléket, ha fáradt, beteg, vagy olyan alkohol, kábítószer vagy gyógyszer hatása alatt áll, amely befolyásolhatja a készülék kezelési képességét.
b) A készüléket nem használhatják csökkent szellemi, érzékszervi vagy értelmi képességekkel rendelkező személyek (beleértve a gyermekeket is), illetve olyan személyek, akiknek nincs tapasztalatuk és/vagy ismereteik, kivéve, ha felügyelet alatt állnak, vagy a biztonságukért felelős személy utasította őket a készülék használatára.
c) A készüléket csak olyan személyek üzemeltethetik, akik fizikailag alkalmasak, képesek a készülék üzemeltetésére, megfelelő képzettséggel rendelkeznek, és akik elolvasták ezt a használati útmutatót, valamint munkavédelmi és egészségügyi képzésben részesültek.
d) Legyen óvatos, használja a józan eszét a készülék használata során. Egy pillanatnyi figyelmetlenség a működés közben súlyos személyi sérülést okozhat.
e) Használja a szimbólummagyarázat 1. pontjában felsorolt, a gép üzemeltetéséhez szükséges személyi védőfelszereléseket. A megfelelő, hitelesített egyéni védőfelszerelések használata csökkenti a sérülés veszélyét.
f) Ne becsülje túl képességeit. Mindenkor tartsa fenn teste egyensúlyát. Ez lehetővé teszi váratlan helyzetekben a készülék jobb irányítását.
g) Ne viseljen laza ruházatot vagy ékszert. Haját, ruházatát és kesztyűjét tartsa távol a mozgó alkatrészektől! A bó ruházatot, az ékszereket vagy a hosszú hajat elkaphatják a mozgó alkatrészek.
h) A készülék nem játék. Nem szabad megengedni, hogy gyermekek játszanak a készülékkel. Ne becsülje túl képességeit. Mindenkor tartsa fenn teste egyensúlyát. Ez lehetővé teszi váratlan helyzetekben a készülék jobb irányítását.

2.4. A készülék biztonságos használata

a) Ne terhelje túl a berendezést! Az adott alkalmazásnak megfelelő eszközöket használja! A helyesen kiválasztott termék jobban és biztonságosabban végzi el azt a munkát, amelyre tervezték.

b) Ne használja a készüléket, ha a be-/kikapcsoló nem működik megfelelően (nem kapcsol be és ki). A kapcsolóval nem vezérelhető készülékek veszélyesek, nem alkalmasak a használatra és meg kell őket javítani.

c) A fel nem használt termékeket tartsa távol a gyermekektől és azoktól, akik nem ismerik a készüléket vagy ezt a kézikönyvet. A berendezés veszélyes a gyakorlatlan felhasználók kezében.

d) Tartsa a berendezést jó műszaki állapotban! Minden használat előtt ellenőrizze, hogy a berendezés nem mutat-e általános vagy a mozgó elemekkel kapcsolatos sérüléseket (alkatrészek vagy elemek törése vagy minden egyéb

olyan körülmény, amely hatással van a berendezés biztonságos működésére)! Ha megsérült, használat előtt küldje vissza a készüléket javításra.

e) A készülékek javítását és karbantartását csak szakképzett személyek végezhetik, kizárólag eredeti cserealkatrészek használatával. Ez biztosítja a biztonságos használatot.

f) A készülék működési integritásának biztosítása érdekében tilos eltávolítani a gyári burkolatot vagy a csavarokat.

g) A készülék tárolásból a felhasználási helyre történő szállításakor vagy mozgatásakor tartsa be a kézi kezelésre vonatkozó, a készülék felhasználási országában érvényes egészségügyi és biztonsági szabályokat.

h) Kerülje az olyan helyzeteket, amikor a készülék működés közben nagy terhelés alatt megáll. Ez a meghajtó alkatrészeinek túlmelegedéséhez és az egység károsodásához vezethet.

i) Működés közben ne mozgassa, tolja vagy forgassa a készüléket.

j) Ne hagyja felügyelet nélkül a készüléket, amíg be van kapcsolva.

k) Rendszeresen tisztítsa meg a készüléket, hogy megakadályozza a szennyeződések felhalmozódást. Kerülje az olyan helyzeteket, amikor a készülék működés közben nagy terhelés alatt megáll. Ez a meghajtó alkatrészeinek túlmelegedéséhez és az egység károsodásához vezethet.

I) A megadott rezgéskibocsátási értékek szabványos mérési módszerekkel lettek lemérve. A rezgéskibocsátási érték változhat, attól függően, hogy milyen környezeti feltételek mellett üzemel a készülék.

m) A levegő be- és kimeneti nyílásait tilos elzárni.

n) A készüléket tilos üresen indítani.

o) Tilos módosítani a készülék felépítését paramétereinek vagy kialakításának megváltoztatása érdekében.

p) Tartsa távol a készülékeket tűztől és más hőforrásoktól.

q) Ne terhelje túl a berendezést!

r) A készülék szellőzőnyílásait nem szabad lezárni!

s) A gép bekapcsolása előtt a jelölésig fel kell tölteni olajjal. Ha az olajszint túl alacsony, a motor nem indul be, vagy leállhat.

t) Ha a készülékből olajok szivárognak ki, azt jelenteni kell az illetékes szerveknek/hatóságoknak, illetve be kell tartani a készülék használatának területén érvényes jogszabályi előírásokat.

u) Veszély! A belső égésű motor baleset- és robbanásveszélyes.

v) A motor kipufogógázai mérgező szén-monoxidot tartalmaznak. A szén-monoxidot tartalmazó környezetben való tartózkodás eszméletvesztéshez és akár halálhoz is vezethet. Ne működtesse a motort zárt térben.

w) Tartsa a motort távol a hőtól, szikrától és lángtól. Ne dohányozzon a készülék közelében!

x) A benzin nagyon gyúlékony és robbanásveszélyes. Tankolás előtt a motort le kell állítani és le kell hűteni

y) Vigyázat! A nem megfelelő üzemanyag károsíthatja a motort.

z) VIGYÁZAT! A készülék egyes részei használat közben felforrósodnak! Tilos a rendszer forró alkatrészeit megérinteni a közvetlen működés közben és után! Égési sérülés veszélye áll fenn! A készülék nem játék. Gyermekek nem végezhetik felnőtt felügyelete nélkül a tisztítási vagy karbantartási munkálatokat.

VIGYÁZAT! Bár a terméket úgy tervezték, hogy biztonságos legyen, és megfelelő biztosítékokkal rendelkezik, és a felhasználó számára biztosított további biztonsági funkciók ellenére a termék kezelése során még mindig fennáll a baleset vagy sérülés kockázata. A termék használata során járjon el óvatosan és a józan ész szabályai szerint!

3. Használati utasítás

A gépet elektromos áram előállítására és más elektromos eszközök ellátására használják.

A felhasználó felelős a nem rendeltetésszerű használatból eredő bármilyen kárért.

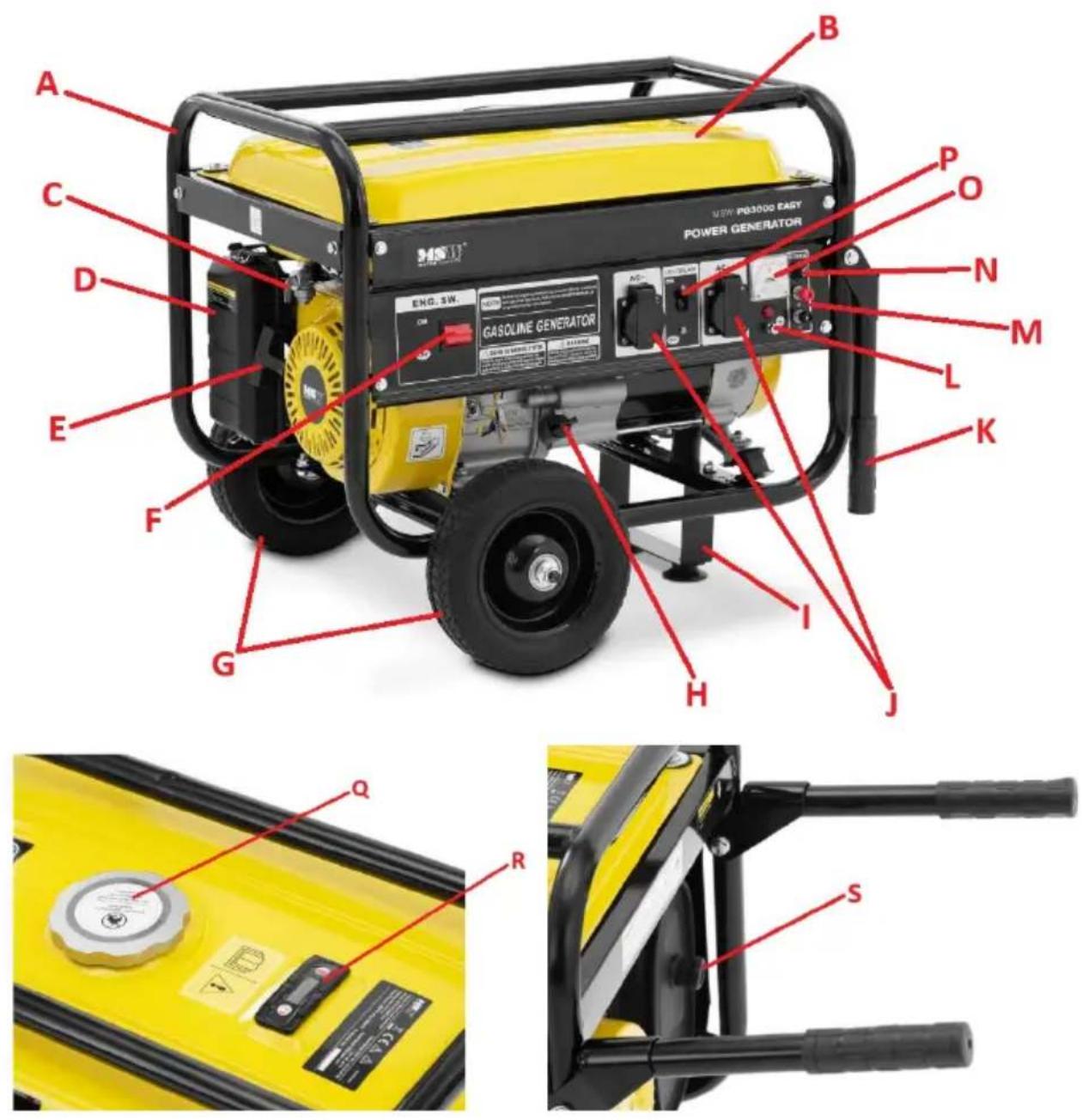

3.1. Termék áttekintés

A. Segédkeret
B. Üzemanyagtank
C. Üzemanyagcsap
D. Légszűrő-ház
E. Starter rántó fogantyú
F. Gyújtáskapcsoló
G. Kerekek

H. Olajbetöltő dugó mérőpálcával

I. Támaszték
J. AC 230V aljzatok
K. Összecsukható szállítási fogantyú (x2)
L. Földelt csatlakozás
M. DC 12V-os pólus kimenetek
N. DC 12V biztosíték aljzat
O. Voltmérő
P. Túláram-megszakító
Q. Üzemanyagbetöltő kupak szűrővel (belül)
R. Üzemanyagszint-jelző
S. Kipufogó kipufogócsővel

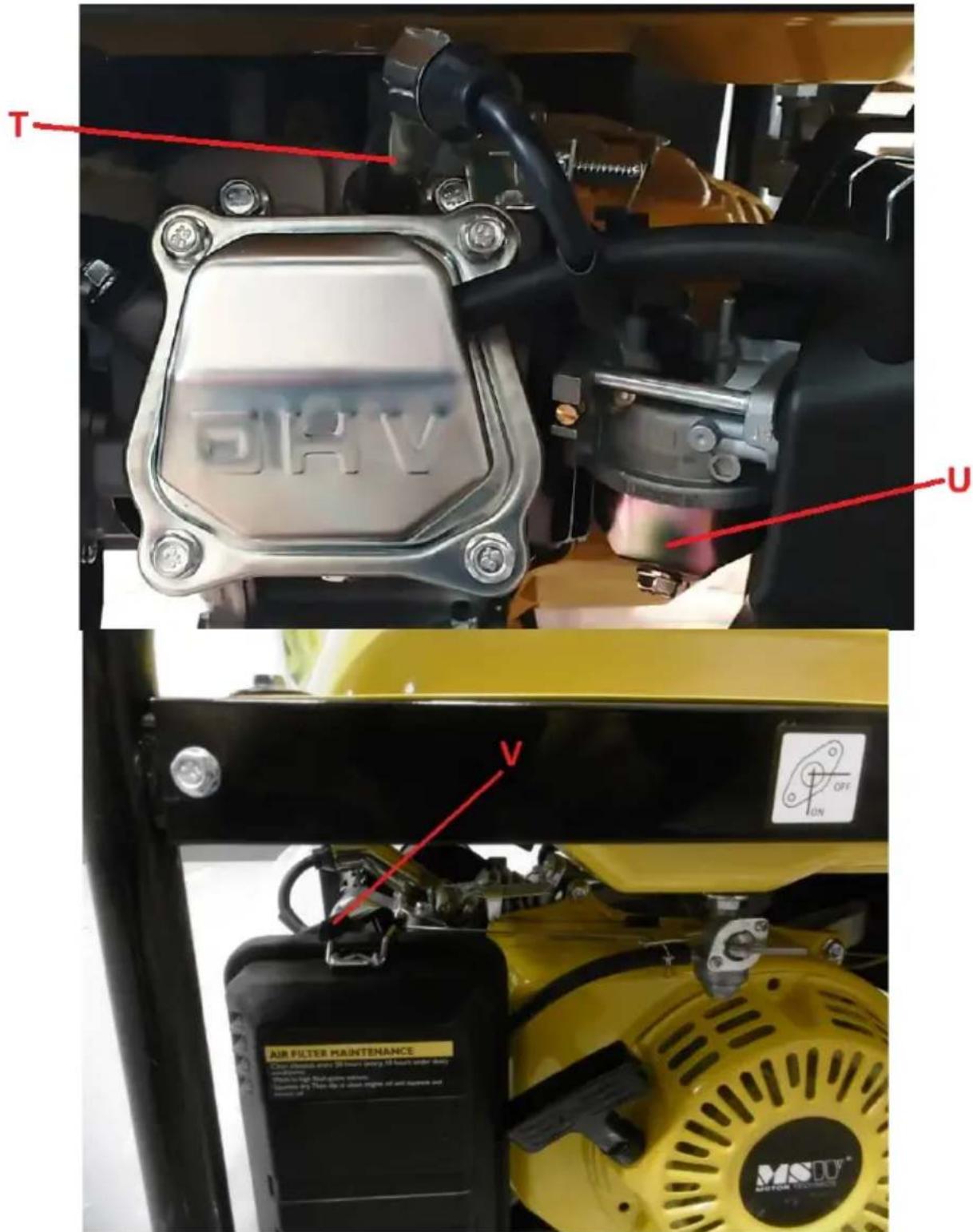

T. Gyújtókábel cső
U. Üzemanyagtartály leeresztő dugóval
V. Fojtó kar

3.2. Beüzemelés előtt

BERENDEZÉS ELHELYEZÉSE:

A berendezést csak jól szellőző helyen szabad használni. Tilos lefedni a készülék légkimenetét. Tartsa távol a készüléket bármilyen forró felülettől. A készüléket mindig egyenes, stabil, tiszta, tűzálló és száraz felületen kell használni, gyermekek és csökkent szellemi, érzékszervi vagy mentális funkciókkal rendelkező személyek számára elérhetetlen helyen. A készülék munkahelyének azonnali hozzáférést kell biztosítania a gyújtáskapcsolóhoz.

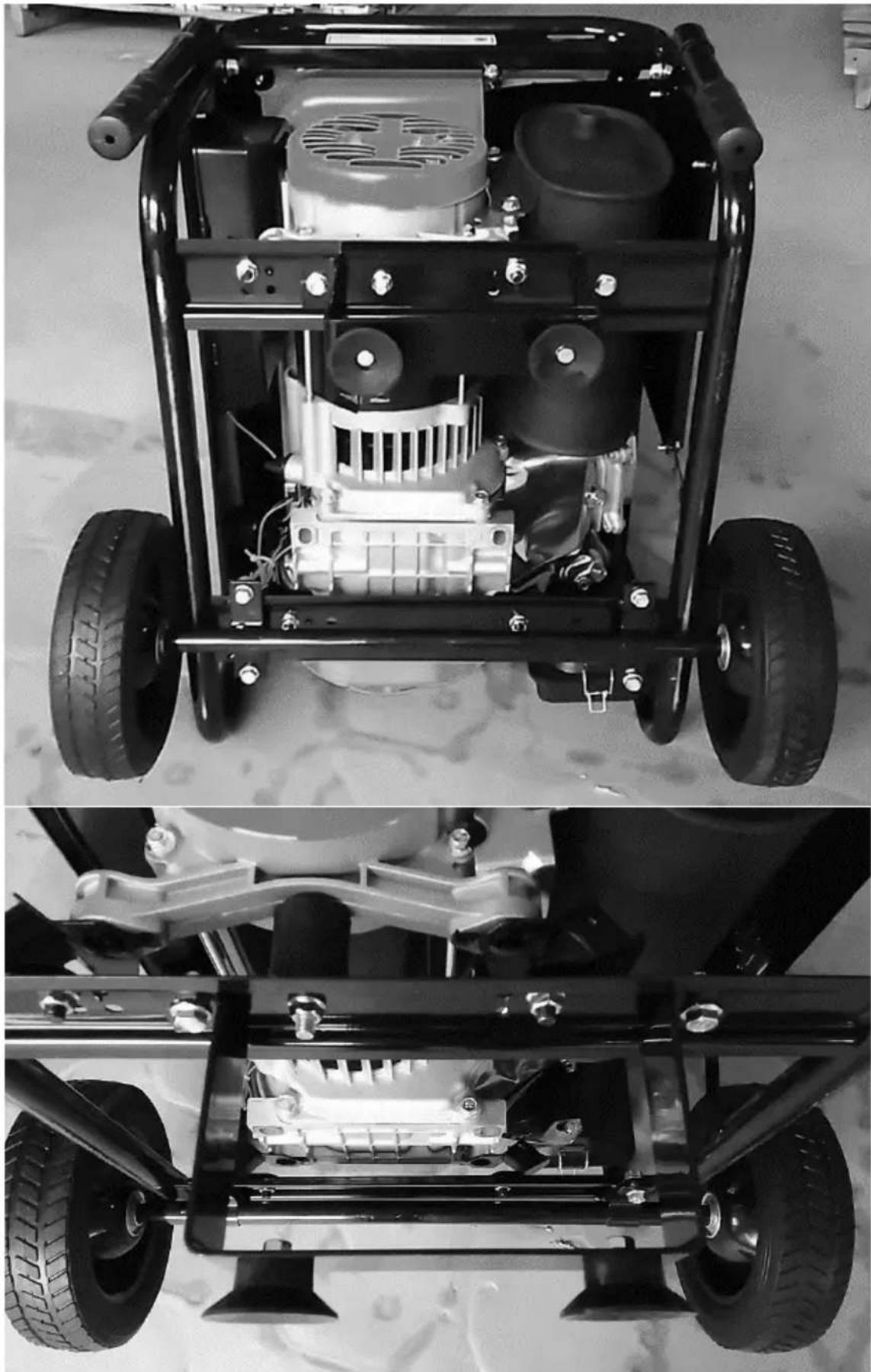

A KÉSZÜLÉK ÖSSZESZERELÉSE

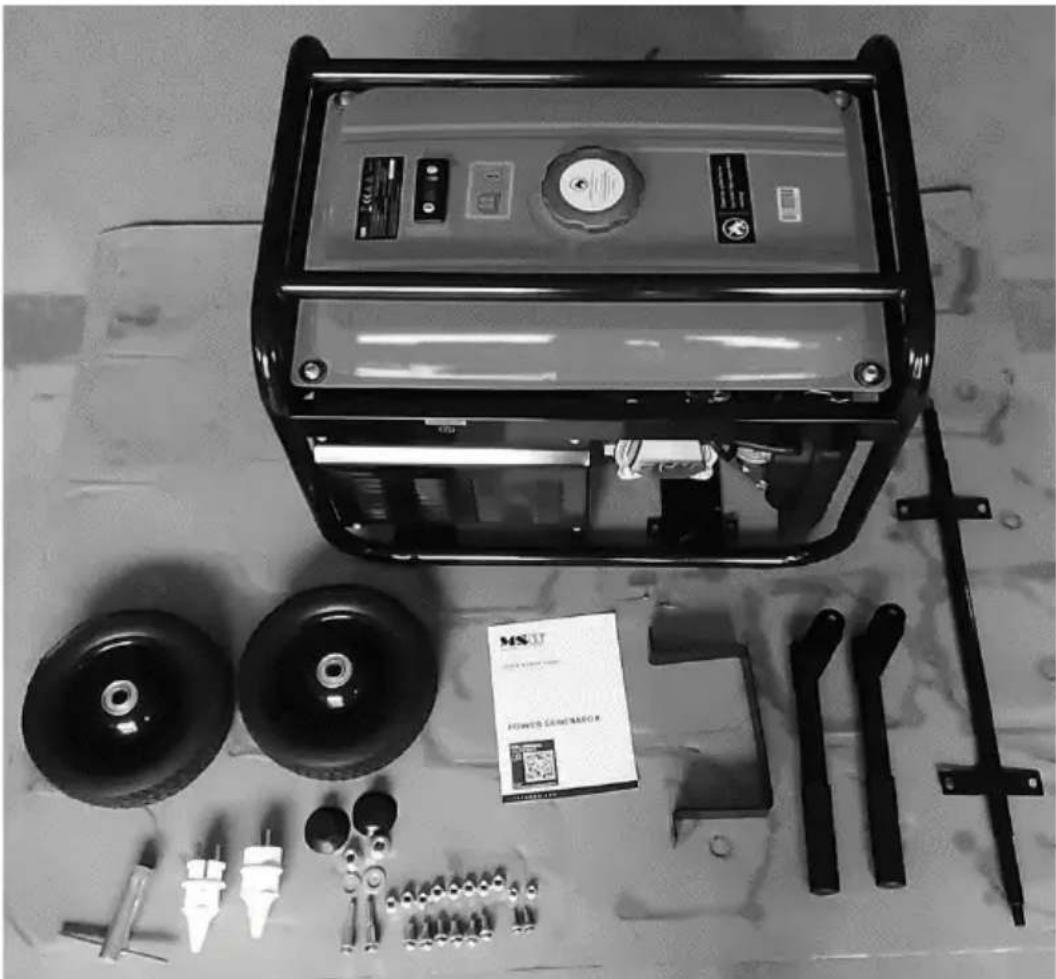

A terméket szinte kész állapotban szállítják, csak a kerekeket, a támasztékot és a szállítási fogantyúkat kell összeszerelni:

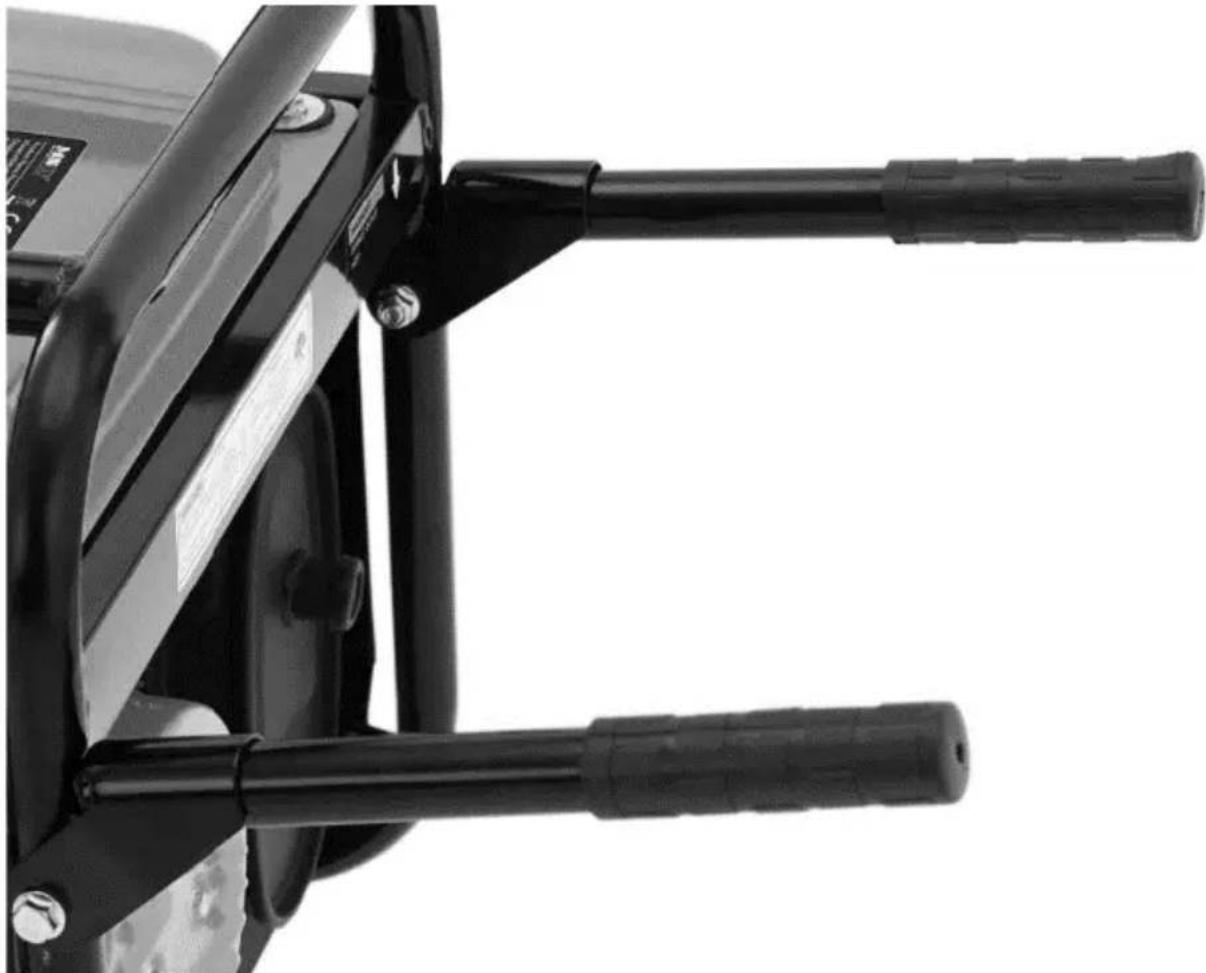

Először is rögzítse az összecsukható szállítási fogantyúkat a készülék keretéhez - csavarja őket a mellékelt anyákkal és csavarokkal. A fogantyúkat elég erősen húzza meg, mert használaton kívül is összecsukódhatnak.

A szállítási konzolok rögzítése után fektesse a készüléket az oldalára (a légszűrő oldalán lévő oldalra), és a keret alól csavarozza be a tengelyt a kerekekkel és a gumilábakkal ellátott tartóval együtt. Csavarozza a tengelyt és a támaszt a készülékkeret alján lévő, erre a célra kijelölt helyekre. Ezután helyezze a kerekeket a tengelyre és csavarozza fel őket, a gumilábakat pedig a tartóra - ahogy az alábbi képeken látható:

3.3. Munkavégzés a berendezéssel

3.3.1 Az első indítás előtt

• Helyezze a motort egy vízszintes, szilárd felületre, amely nem dölhet el 200 -nál nagyobb mértékben a megfelelő függőlegestől.

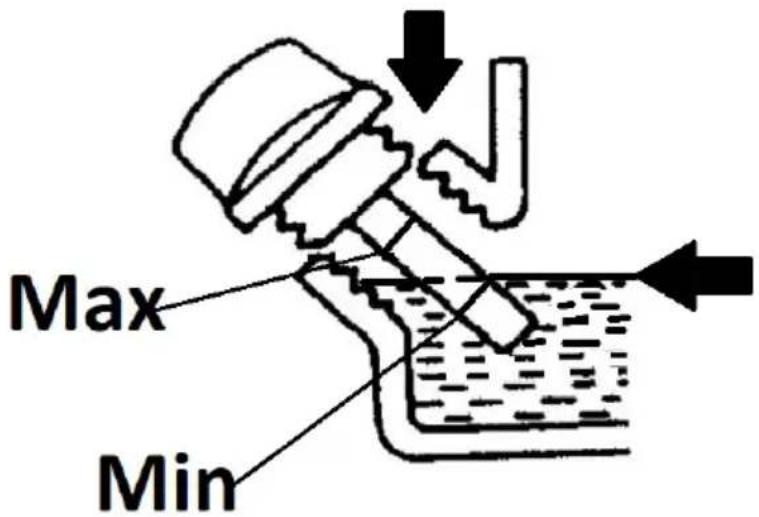

• Töltse be a motorolajat, mivel a motor szállítás közben üres. Ehhez csavarja ki az olajdugót, és töltse fel motorolajjal, amíg a szint el nem éri a megfelelő mezőt a dugó nívópálcáján (csak 1 dugóban van nívópálca) - lehetőleg a megengedett maximális szint közelében. Az olajszint ellenőrzése úgy történik, hogy a dugót szárazon törölt nívópálcával a motorba csavarja / bedugja, majd néhány másodperc múlva ismét kicsavarja, és ellenőrizze, hogy milyen szinten van az olaj a nívópálcán.
  FONTOS: Ne töltse túl a motorolajat - ez károsíthatja a motort! Ha az olaj a megengedett szint fölé kerül, szívja le a felesleget. Mindig kikapcsolt, hideg vagy lehült motornál ellenőrizze a motorolaj szintjét.

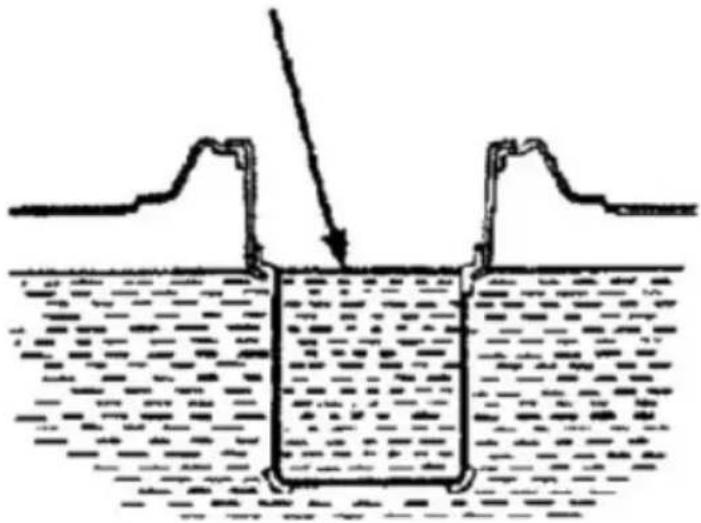

- Öntsön üzemanyagot a tartályba - ehhez csavarja le a tartály kupakját, és öntse ki az üzemanyagot, ügyelve arra, hogy ne folyjon túl a szűrőszűrőben lévő maximális szintjelzőn (lásd a következő képet).

• Helyezze vissza a betöltőnyílás kupakját úgy, hogy teljesen meghúzza.
• Csatlakoztassa a generátort a földhöz - csavarozza a földkábelt (nem tartozik a készülékhez) a termék földcsatlakozásához, és a másik végét a földbe vezetve.

FONTOS: a generátor földelése rendkívül fontos, mert megvédi a kezelőt az esetleges túlfeszültség hatásaitól, ezért minden alkalommal, amikor a készüléket használják, rögzíteni kell.

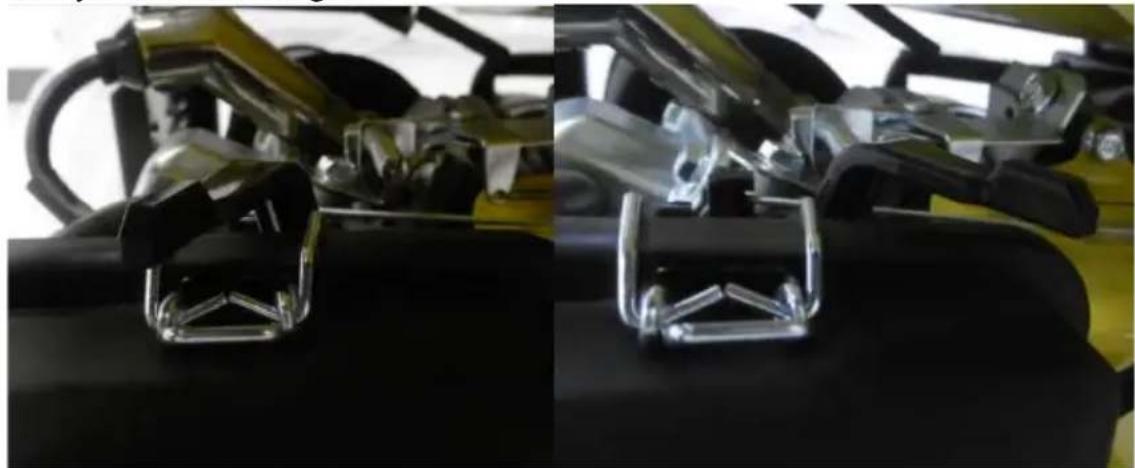

3.3.2 A generátor indítása

a) Győződjön meg arról, hogy nincs fogyasztó csatlakoztatva az áramfejlesztőhöz. Ha van, távolítsa el.
b) Állítsa a vezérlőpanelen lévő túláramkapcsolót kikapcsolt állásba - "OFF".
c) Állítsa az üzemanyagszelepet nyitott állásba, azaz a kart "ON" állásba (lásd a megfelelő piktogramot a kar feletti házon).

d) Állítsa a szívószelep fojtószelepét zárt állásba - a kart balra mozgatva. Meleg motor indításakor a szívószelepnek nyitott állásban kell lennie - a kart jobbra kell mozgatni:

e) Fordítsa a gyújtáskapcsolót a vezérlőpulton "ON" állásba.

f) Fogja meg az indító behúzófogantyúját, és lassan húzza el a készüléktől, amíg ellenállást nem érez, majd határozottan húzza meg, miközben az behúzófogantyút tartsa a kezében, még akkor is, amikor az visszaáll a kiindulási helyzetébe. Ismételje meg ezt a mozgást, amíg a motor be nem indul.

g) Hagyja, hogy a járó motor körülbelül 1-3 percig dolgozzon a szíváson, hogy elérje az üzemi hőmérsékletet.

h) Miután a generátor bemelegedett, zárja el a szívást (a fojtószelepet simán mozgassa a jobbra nyitott állásba).

i) Az aljzatokhoz 230 V-os váltóáramú fogyasztókat csatlakoztathat, a szekvenciális bekötés elvét követve, a legnagyobb indítóáramot igénylő vevőtől a legalacsonyabbig. 12V-os vevőkészülékek táplálásakor a generátor indítása előtt csatlakoztassa őket a megfelelő pólusokra, ügyelve a helyes polaritásra.

j) Állítsa az installációs kapcsolót "ON" állásba, és a csatlakoztatott vevőegységefogyasztók használhatók.

3.3.3 A generátor kikapcsolása

a) Kapcsolja ki a készülékhez csatlakoztatott összes áramfogyasztót.

b) Állítsa az installációs kapcsolót "OFF" állásba.

c) Fordítsa a gyújtáskapcsolót is "OFF" állásba - ez leállítja a motort.

d) Zárja el az üzemanyagszelepet – állítsa a kart "OFF" állásba. MEGJEGYZÉS: a generátor vészleállítása esetén: állítsa a gyújtáskapcsolót "OFF" állásba - a motor kialszik. Zárja el az üzemanyagcsapot.

3.3.4 Szállítás / tárolás

Ha tovább nem használja a készüléket, szállítás előtt hagyja teljesen kihülni. Szállításkor ajánlatos kiüríteni az üzemanyagtartályt, hogy elkerüljük a szállítás közbeni esetleges szivárgást.

Ha 1-2 hónapig nem használja a készüléket, ürítse ki az üzemanyagot a tartályból, vagy töltsön bele friss üzemanyagot és adjon hozzá stabilizátort. Ha a készüléket néhány hónapnál tovább nem használják, a karburátorból le kell engedni az üzemanyagot (esőtartály), és le kell engedni az olajat a motorból. Ne tartsa tovább az üzemanyagot a stabilizátorral a tartályban, mint azt az adalékanyag gyártója ajánlja.

3.4. Tisztítás és karbantartás

3.4.1 SZERVIZINTERVALLUM TÁBLÁZAT

Akció↓			Intervallum→		Mindennapi	1hónapvagy20üzemóraután	3 havonta vagy 50munkaóránként	Hathavonta vagy 100munkaóránként	Mindenévbenvagy300üzemóraután
Motorolaj	Ellenőrzés X
	Csere X
LÉGSZÜRÖ:	Ellenőrzés X				X
	Csere X
Üzemanyagcseppszürő			Tisztítás		X
GYUJTÓGYERTYA:			Ellenőrzés éstisztítás		X
Üzemanyagtömlők azüzemanyagtartályból		Ellenőrzésés tisztítás			2 évente

a) Minden tisztítás, beállítás vagy tartozékcsere előtt, valamint akkor is, ha a készüléket nem használja, húzza ki a hálózati csatlakozót, és hagyja teljesen kihülni a készüléket.
b) Várja meg, amíg a forgó elemek leállnak.
c) A felületek tisztítására csak maró anyagoktól mentes tisztítószereket szabad használni.

d) A készüléket hűvös és száraz helyen, nedvességtől és közvetlen napfénytől védve kell tárolni.
e) Tilos a készüléket vízsugárral fröcskölni, vagy vízbe meríteni.
f) Ügyeljen arra, hogy víz ne kerülhessen a készülék házába.
g) A szellőzőnyílásokat kefével és sűrített levegővel kell tisztítani.
h) A készüléket rendszeresen ellenőrizni kell, hogy nincsenek-e raja sérülések és megfelelően működik-e.
i) A tisztításhoz puha rongyot vagy szivacsot kell használni.
j) Rendszeresen cserélje le a motorolajat frissre.

A motorolaj cseréjét célszerű forró olajjal megtenni, mivel az hígabb és könnyebben leereszthető. Először csavarja ki az olajbetöltő csavart, majd a leeresztő csavart, előzőleg egy tartályt helyezve alá a fáradt olajnak. Az olaj leeresztése után csavarja be szorosan a leeresztő csavart, és törölje szárazra a leeresztőcsavar környékét. Töltse be a friss olajat.

FIGYELEM: a forró olaj égési sérülést okozhat!

k) Rendszeresen ellenőrizze és tisztítsa meg a légszűrőt, és szükség esetén cserélje ki.

A légszűrő szétszerelése: a légszűrőhöz való hozzáféréshez oldja ki a burkolat kapcsait, vegye le és húzza ki a szűrőt. Öblítse a szivacsszűrőt meleg vízben, némi tisztítószerrel vagy petroléterben. Szárítsa meg teljesen a szivacsszűrőt, mielőtt visszahelyezi, majd áztassa be egy kevés friss motorolajba. Csavarja ki a felesleges olajat a szűrőből, mielőtt behelyezi az egységbe.

FONTOS: Ne működtesse a gépet légszűrő nélkül!

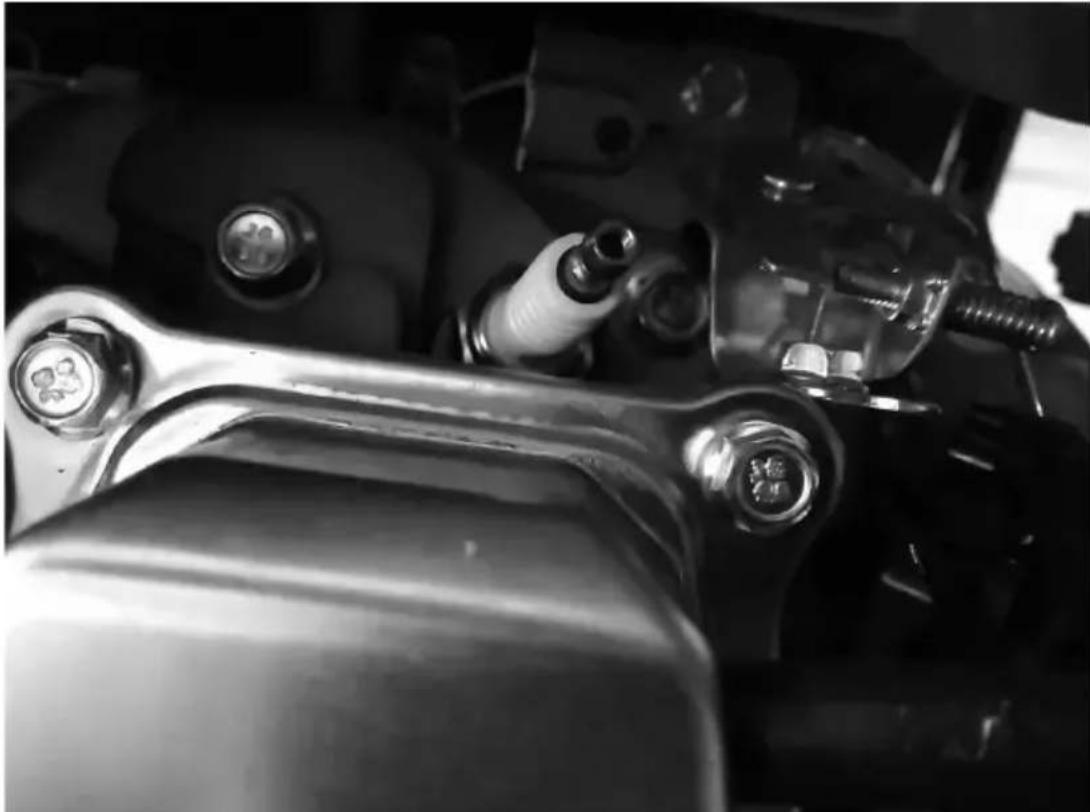

I) Rendszeresen ellenőrizze a gyújtógyertya állapotát - tisztítsa meg, ha szennyezett, és ellenőrizze a gyertyahézagot, mielőtt újra összeszerelné, és szükség esetén állítsa be.

A gyújtógyertyához való hozzáféréshez először távolítsa el a gyújtáskábel csövét a

a gyújtógyertya. Ezután kicsavarhatja a gyertyát.

FONTOS: A gyújtógyertyát a legjobb eltávolítani, ha a motor hideg, vagy legalábbis lehült.

FONTOS: A nemrégiben üzembe helyezett gyújtógyertya forró lehet. égési sérülések veszélye!

m) Rendszeresen tisztítsa meg az üzemanyagszúrót

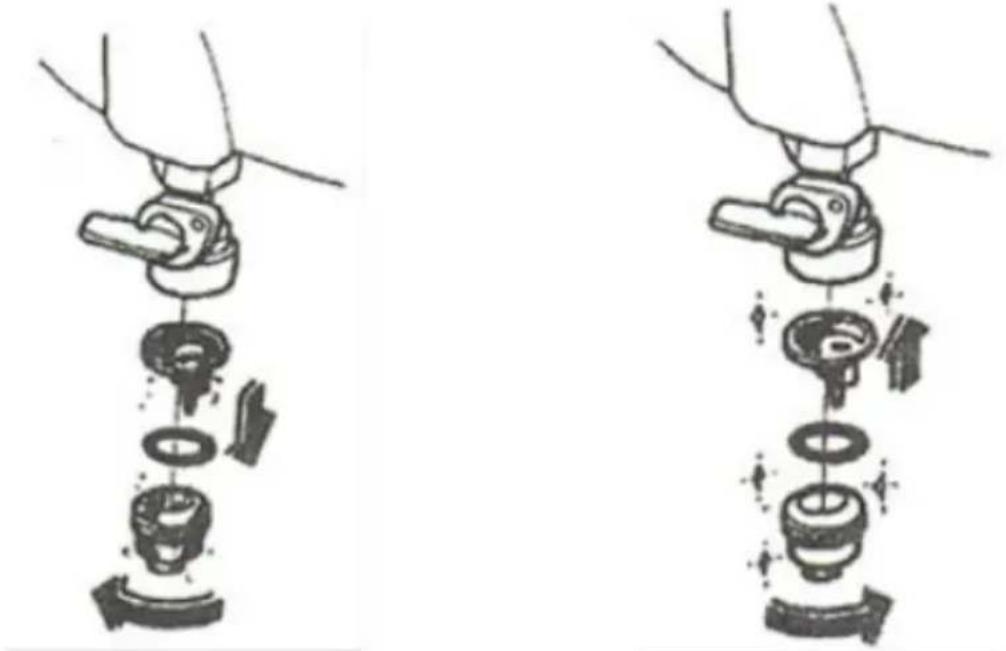

Az üzemanyagszűrő az üzemanyagcsap alján található. Hogy eljussunk hozzá,

először zárja el az üzemanyagszelepet a kikapcsolt készüléken - állítsa a kart "OFF" állásba. Ezután csavarja ki a szűrőház

a szelep alján található (lásd az alábbi bal oldali képet). A ház kicsavarása után vegye ki belőle a szűrót, és tisztítsa meg (például öblítse ki a szűrót extrakciós benzin és fújja ki alacsony nyomáson). Szerelje be a szűrót az eltávolítással fordított sorrendben, ne felejtse el felszerelni a tömítőgyűrút is (lásd az alábbi képet a jobb oldalon).
