BRUKSANVISNING SinePower DSP-EM DOMETIC

Läsigenom anvisingarna noga innanprodukten monteras och används. Spara mon-terings- ochBruksanvisingen for senare bruk. Overlämna bruksanvisingen till dennya ägaren vid ev. vidareförsäljning.

Innehållsförteckning

1Forklaring av symboler 95
2 Sakerhetsanvisningar 96
3 Leveransomfattning 97
4 Tillbehör 97
5 Andamalsenlig anvandning 97
6 Teknisk beskrivning 98
7 Montera och ansluta DSP-EM. 98
8 Ta DSP-EM i drift 99
9 Anvanda DSP-EM 100
10 Felsökning. 104
11 Garanti. 105
12 Avfallshtantering 105
13 Tekniska data. 105

1 Förlaring av symboler

WARNING!

Observera: Beaktas anvisningen ej kan det leda till dödsfara aller svåra skador.

AKTA!

Observera: Beaktas anvisingen ej kan det leda till kroppsskador.

OBSERVERA!

Om anvisingarna inte beaktas kan det leda till materiskador ochprodukten Funktion kan påverkas negativt.

ANVISING

Komplettterande information om användning av Produkten.

Tillverkaren övertar inget ansvar För skador i följande fall:

• skador på produitornakade av mekanisk paverkan eller fel anslutningssspanning
• andringar som utförtsutan uttryckligtmedgivande fran tillverkaren
• ejändamalsenlig användning

Beakta nedanstæende grundläggande sakerhetsanvisningar for elapparater for attforallhindra:

elstotar
brandfara
- sk a d o r

WARNING!

- Elapparater ar inga leksaker!

Förvara och använd apparaten utom räckhäll für barn.

• Denna apparat kan användas av barn余万元 8 År samt av personer med fysiska, sensöriska eller mentala Funktionshinder och personer som saknar erfarenhet och kunskap under forutsättning att de använder den under uppsikt eller har undervisats om hur apparaten används på att saker tätt och känner till ev. risker i samband med användningen.
• Använd endast apparaten für angivna ändamål.
• Dra kablarna sa att de inte kan skadas av dorrar ellr motorhuvar. Klamda kablar kan ortsaka persorskador med dddlig utgang.

AKTA!

• Dra kablarna sö att ingen kan snubbla över dem och sö att kablarna inte kan skadas.

• Använd inte apparaten

• i salthaltiga, fuktiga eller våta omgivningar
  -i narheten av aggressiva angor

• i explosionsfarliga omgivningar

• Koppla alltid bort spanningskallan fore arbeten på apparaten.

• Tänk på att vissa av apparatens componenter fortfarande År under spanning+när skyddet (sakringen) har lõst ut.
• Lossa inga kablar Near apparaten anvands.

OBSERVERA!

• Använd tomma rör eller kabelkanaler om kablarna dras genom plåtväggar aller andra väggar med vassa kanter.
  Lägg inte kablarna留存ller med skarpa böjar.
  Fast kablarna ordentlich.
  ·Drainteikablarna.

3 Leveransomfattning

Pos. på bild 1,sida 3	Mängd Beteckning
1	1	D	i	s	p
21 Anslutningskabel
34 Fästskruvar
41 Borrmall

4 Tillbehör

Följande tillbehör finns tillgangliga (ingär inte i leveransomfattningen):

Beteckning Artikelnr

Batterisensor Hella-sensor MCA-HS1 9102500038

IBS-multiplexer 9600002566

5 Ändamälsenlig användning

WARNING!

Beakta även braksanvisingarna for de anslutna apparaterna.

DSP-EM används für styrning,inställning av och statusindikering För apparater som År anslutna till Cl-bussen.

På sö sätt kan man fjärrstyra en ansluten MCA-batteriladdare och den påfoljande omvandlaren:

• DSP1312T, DSP1812T, DSP2312T, DSP3512T, DSP1324T, DSP1824T, DSP2324T, DSP3524T

Med en ansluten batterisensor av sensortypen Hella MCA-HS1 fungerar DSP-EM som energimonitor.

Med hjälp av en IBS-multiplexer ar det möjlgigt att ansluta upp till fyra batterisensorer. Om det inte finns Norway ansluten omvandlare maste man använda en IBS-multiplexer for elförsörjningen.

6 Teknisk beskrivning

6.1 Funktion

En ansluten omvandlare kan både slås på och stängas av samt konfigureras.

En ansluten MCA-batteriladdare kan slås på i vilolåget.

DSP-EM kan kommunicera tillsammans med en batterisensor av sensortypen Hella MCA-HS1.

Med hjälp av en IBS-multiplexer ar det möjligt att ansluta upp till fyra batterisensorer.

6.2 Lysdioder och reglage

Pos. på bild 2, sida 3	Beteckning Förlaring
	1	V	a	I	k	n	a p p Vrid: N
					Tryck: Välja menyalternativ erler värden
	2 Vid ansluten omvandlare:				Inaktiverar omvandlarens funktion och)därmed batterietsströmförsörjning till 230 V-föbrukarna. Batteriet laddas inteur via omvandlaren.
	3 Vid en ansluten MCA-laddare:				Slår på eller stänger av den anslutna apparatens natlüge.Den anslutna apparatens laddström begränsas och fläktenstängs av.
	4 Display Visar värden och aktuella status För de anslutna apparaterna.

7 Montera och ansluta DSP-EM

Beakta följande anvisningar vid monteringen:

• Apparaten mäste monteras på att ställe som ar skyddat mot fukt.
• Apparaten fär inte monteras i dammiga omgivningar.
• Montera apparaten på en jämn och stabil yta.
• Beakta anslutningskabelns langd.
• Montera apparaten på en skyddad plats sö att inga foremål kan komma i kontakt med eller dra ur anslutningskabeln.

Forbered ursparningen i vaggen med den medfoljande mallen.
Montera displayen enligt bilden (bild 3, sida 4).

Anslut displayen enligt bilden(bild 4, sida 5).

8 Ta DSP-EM i drift

Vid starten kontrollerar DSP-EM om de anslutna apparaterna ar installerade.

Anslut displayen.

Om en installation inte har kunnat genomforas öppnas servicemenyn:

Siffran "1" visas.
Ta reda på det nödvändiga värdet for de anslutna apparaterna:

Värde anslutna apparater

1 e n d a s t b a t

2 endast MCA-batteriladdare

3 Batterisensor och MCA-batteriladdare

4 e n d a s t D S P

5 Batterisensor och DSP-T-omvandlare

6 MCA-batteriladdare och DSP-T-omvandlare

7 Batterisensor, MCA-batteriladdare och DSP-T-omvandlare

Vrid pa valknappen tills det faststallda vardet visas.
Tryck på valknappen for att spara vardet.

Utan ansluten batterisensor

Tryck på valknappen tills displayen slutar att lysa.
Nu kan man ta DSP-EM i drift.

Med ansluten batterisensor

_a displayen visas "servicekod 12".
Fortsatt med installationen enligt beskrivningen i det nedanstæende kapitlet (kapitel "Ta batterisensorn i drift" på sidan 100).

8.1 Ta batterisensorn i drift

Ta reda på det nödvändiga värdet for batteritypen med hjälp av tabellen:

Värde Batterityp
0	B	I	y	-	s	y	r	a	-	b
1	G	e	I	b	a	t	t	e	r	i
2	A	G	M	-	b	a	t	t	e	r
3 eStore-batteri

Tryck pa valknappen.
Vrid pa valknappen tills det faststalda vardet visas.
Tryck pa valknappen for att spara vardet.
Pà displayen visas "servicekod 13".
Ta reda pa batterikapaciteten (0 - 500Ah)
Tryck pa valknappen.
Vrid pa valknappen tills den faststalda kapaciteten visas.
Tryck pa valknappen for att spara vardet.
DSP-EM stänger av sig och kan nu tas i drift.

ANVISNING

Gäller endast fackmän

De avancerade serviceinstallingarna hittar man i serviceanvisningen under dometic.com/manuals.

Övriga serviceinställningar måste genomföras av fackmän. Vid felaktig inställning av värdena kan de anslutna apparaternas Funktioner påverkas.

9 A n v a n d a D S

9.1 Display

Pos. på bild 5, sida 5	Förklaring
1	M	e	n	y	e	r
2 Statusindikeringar
3	V	i	s	n	i	n	g	a
4 Visning av värden som stapeldiagram

9.2 Menyer

Symbol Meny Visade värden
- +	Batteriemny	Utan batterisensor • Ingångsspänning vid omvandlaren Med batterisensor Batteriet laddas:
		→ - +
		• Tid tills batteriet är fardigladdat • Batterispänning • Laddström Stapeldiagram: Batteriets procentuella laddningsstatus
		Batteriet laddas ur:
		• K v ar va r a n d e t i d • Batterispänning • Hämtad batteriström Stapeldiagram: Batteriets procentuella laddningsstatus
	Belastningsmeny for växelspänning	• Utgångsspänning vid omvandlaren • Utgångs s t röm • Uteffekt Stapeldiagram: Omvandlarens procentuella utnyttjande
	Servicemeny Gäller endast fackmän
			De avancerade serviceinställingarna hittar man i servicean- visningen under dometic.com/manuals

Symbol Meny
→-+	Batteriet laddas
←-+	Batteriet laddas ur
图	Växelspänningsätet és anslutet
图	Omvandlaren és i drift Det és möjít att ansluta föbrukare Vid ett strömavbrott sköter omvandlaren om föbrukarnas försörjning via batteriet
图	Energisparläget és bortkopplat
图	Laddaren körsi nattläge
→-+	Omvandlaren és bortkopplat 230 V-föbrukare försörjs endast via elnätet
图	Med batterisensor Låg batteriladdning

9.4 Navigera i menyn

Navigera i menyerna på foljande satt:

Vrid pa valknappen (bild 2 1, sida 3), for att bladdra bland menysidorna.

Det ar möjigt att vrida på valknappen i båda riktningarna. När man harkommen till den sista menypunktten hoppar displayen tillbaka till den Första menypunktten.

Symbolen for den valda menyn (bild 5 1, sida 5) visas.
Det Första värdet visas (kapitel "Menyer" på sidan 101).

Tryck på valknapen for att visa nästa.Varde.

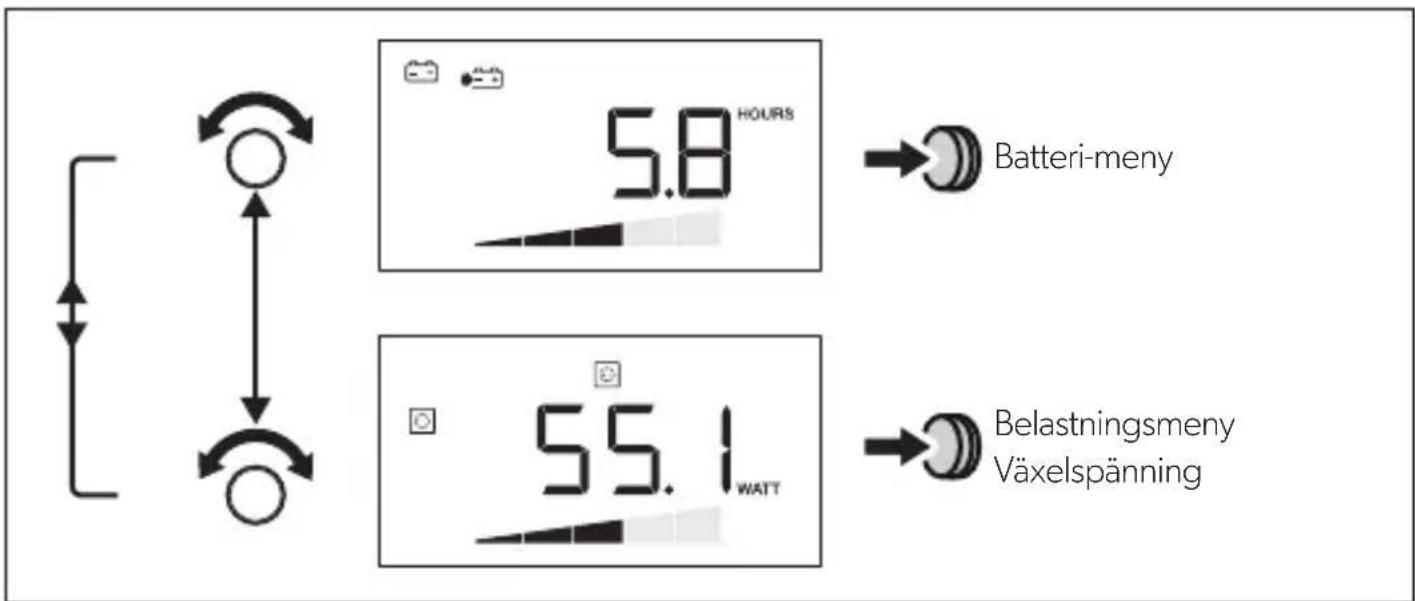

Av den nedanstäende bilden framgår det hur du kan navigera i menyn:

Tryck på valknappen För att visa{nasta varde För den aktuella menyn (kapitel "Menyer" på sidan 101).

Slå på/stänga av omvandlaren

Tryck pa for att stenga av omvandlaren.
Tryck en gäng till pa for attsla pa omvandlaren.

Slå på displayen

After en fastställd tid stängs displayen av.
Tryck pa valknappen ell er Her for att lysa upp displayen.

10 Felsökning

Om det fastställs ett fel i systemet stängs det automatiskt av. Symbollisten och indikeringsstapeln döljs.

Källa	Felkod	Möjlig orsak	Möjlig Lösning
DSP E-01 Batteriets underspanning			Ladda batteriet.
	E-02 Batteriets överspänning Reducera ingångsspänningen.
	E-03 Omvandlaren År överbelastad		Reducera den anslutna belastningen.
	E-04 - E-05	Överhettning avomvandlaren	Kontrollera att det tillförs tillräckligt med luftvid omvandlaren.
	E-06 Fel vid initialiseringen Kontakta kundtjänst.
	E-07 Strömförsörjningutanavbrott År inte givet		Aktivera omvandlarens Funktion (kapitel"Slå på/stänga av omvandlaren" på sidan 103).Kontrollera elnätsanslutningen.
Display	E-16	CI-buss svarar inte	Kontrollera batterisensorns BUSS-kablar.
	E-17 DSP-T svarar inte		Ställ huvudbrytaren på REMO.Kontrollera BUSS-kablarna für DSP-T-omvandlaren.
	E-19 MCA svarar inte		Kontrollera BUSS-kablarna für MCA-laddaren.
	E-20 Batterinivån År förlåg		Ladda batteriet.

11 Garanti

Den lagstadgade garantitiden gäller. Omprodukten ar defekt: kontakta tillverkarens kontor i ditt land (adresser, se bruksanvisingens baksida) eller Återförsäljaren.

Vid reparations- resp. garantiärenden skä följande skickas med:

• defektakomponenter,
• en kopia på fakturan med inköpsdatum,
• en reklamationsbeskrivning/felbeskrivning.

12 Avfallshantering

Lämna om möjligt forpackningsmaterialiet till ätervinning.

Närprodukten slutgiltigt tas ur bruk: informera dig om gällande bestämelseh os narmaste Återvinningscentral eller hos Återförsäljaren.

13 Tekniska data

	DSP-EM
Art.nr: 9600002565
Ingångsspänning: 9 – 35 V---
Strömbehov i displayläge: i standby-läge:	170 mA 40 mA
Mätt, display:	bild 6, sida 6
Godkännande:	CE E13
