GEBRUIKSAANWIJZING SinePower DSP-EM DOMETIC

Lees deze handleiding voor de montage en de ingebruikname zorgvuldig door en bewaar hem. Geef de handleiding bij het doorgeven van het product aan de gebruiker.

Inhoudsopgave

1 Verklaring van de symbolen 73
2Veiligheidsinstructies 74
3 Omvang van de levering 75
4 Toebehoren 75
5 Reglementair gebruik 75
6 Technische beschrifijing. 76
7 DSP-EM monteren en aansluten 76
8 DSP-EM in bedrijf stellen 77
9 DSP-EM bedieren 78
10 Verhelsen van storingen 82
11 Garantie. 83
12 Afvoer 83
13 Technische gegevens. 83

1 Verklaring van de symbolen

WAARSCHUWING!

Veiligheidsaanwijzing: Het Niet naleven kan leiden tot overlijden of ernstig letsel.

VOORZICTIG!

Veiligheidsaanwijzing: Het nicht naleven kan leiden tot letsel.

LET OP!

Het Niet naleven ervan kan leiden tot materiaële schade en de werkinq van het product beperken.

INSTRUCTIE

Aanvullende informatatie voor het bedieren van het product.

2 Veiligheidsinstructies

De fabrikant kan in de volgende geallen nicht aansprakelijk worden gesteld voor schade:

• beschadiging van het product door mechanische invloeden en verkeerde aansluitspanning
• veranderingen aan het product zonder uitdrukkelijke toestemming van de fabrikant
• gebruik voor andere dan de in de handleiding beschreiben toepasseningen

Neem de volgendefundamenteleveiligheidsmaatregeleninacht bijhet gebruik van elektrische apparatuur ter bescherming gegen:

• elektrische schokken
  • brand gevaar
  ·verwondeningen

WAARSCHUWING!

- Elektrische apparaten zijn geen spelgoed!

Bewaar en gebruik het toestel buiten het bereik van kinderen.

• Dit toestel kan door kinderen vanaf 8aar en ouder evenals door Personen met verminderde fysieke, zintuiglijkke of geestelijkke vermogens of tekortschietende ervaring en kennis gebruikt worden, als ze worden begeleid of hun is uitgelegd hoe ze het toestel veilig+kennen gebruiken. Ook dienen ze inzicht te hebben in de bevaren die het gebruik van het toestel met zich meebrengt.
• Gebruik het toestel alleen volgens de voorschriften.
• Leg de leidingen zo aan, dat ze Niet door deuren of motorkappen beschadigd kunnen raken. Geplette kabels hunnen tot levensgevaarlijke verwondingen leiden.

VOORZICTIG!

• Installee der leidingen zodanig dat er nicht over gestruikeld kan worden en beschadi-ging van de kabel uitgesloten is.

• Gebruik het toestel Niet

• in een zouthoudende, vochtige of natte omgeving

• in de buurt van agressieve dampen
  -inexplosieveomgevingen

• Onderbreek bij werkzaamheden aan het apparaat.altijd de stroomtoevoer.

• Let erop dat ook na het activeren van de veiligheidsinrichting (zekering) delen van het toestel onder spanning hunnen blijven staan.
  Maak geen kabels los, als het toestel nog in gebruik is.

LETOP!

• Gebruik holle buizen of leidingdoorvoeren, als leidingen doorplaatwanden of andere wanden met scherpe randen geleid要去en worden.
• Leg de leidingen nicht los of scherp geknikt.
• Bevestig de leidingen goed.
• Trek nicht aan leidingen.

3 Omvang van de levering

Pos. in afb. 1, pageina 3	Aantal Omschrijving
1	1	D	i	s	p	l
2	1	A	a	n	s	l
3	4	Bevestigsschroeven
4	1	Boormal

Als toebehoren verkrijgbaar (niet bij de levering inbegrepen):

Omschrijving	Artikelnr.
Accusensor Hella Sensor MCA-HS1	9102500038
IBS-Multiplexer	9600002566

Neem ook de bedieningshandleidingen van de aangesloten apparaten in acht.

DSP-EM worden gezebruikt voor de besturing, instelling en statusweergave van apparaten die op de Cl-Bus zijn aangesloten.

Een aangesloten MCA acculader en volgende omvormer können hiermee op afstand worden bediend:

• DSP1312T, DSP1812T, DSP2312T, DSP3512T, DSP1324T, DSP1824T, DSP2324T, DSP3524T

Bij een aangesloten van het type Hella Sensor MCA-HS1 is de DSP-EM bedoeld als energiemonitor.

Met een IBS-Multiplexer können tot vier accusensors worden aangesloten. Als geen omvormer is aangesloten, is een IBS-Multiplexer voor de energievoorziening vereist.

6 Technische beschrijving

6.1 Functie

Een aangesloten omvormer kan worden in- en uitgeschakeld en worden geconfigureerd.

Een aangesloten MCA-acculader kan in slaipmodus worden geschakeld.

DSP-EM kan met een accusensor van het type Hella sensor MCA-HS1 communicatoren. Met een IBS-Multiplexer können tot vier accusensors worden aangesloten.

6.2 Indicatie- en bedieningselementen

Pos. in afb. 2, pageina 3	Omschrijving Verklaring
1	Selectieknop	Draaien: Navigeren in menu's of waarden wijzigien Indrukken: Selectie van menu-elementen of waarden
2 Bij aangesloten omvormer:		Deactivateert de omvormerfunctie en hiermee de stroomvoor- ziening van de accu waar de 230 V verbruikers. De accu ont- laadt Niet via de omvormer.
3 Bij aangesloten MCA-lader:		Schakelt de nachthmodus van het aangesloten apparaat in of uit. De laadstroom van het aangesloten apparaat worden begrensd en de ventilator uitgeschakeld.
4 Display Toont waarden en actuele toestanden van de aangesloten apparaten.

7 DSP-EM monteren en aansluten

Neem bij de keuze van de montageplaats de onderstaande instructies in acht:

• Het apparaat moet op een plaats worden ingebouwd die beschermd is gegen vocht.
• Het apparaat mag nicht in stoffige omgevingen worden ingebouwd.
• Het montagevlak moet vlak+zijn en voldoende stevigheid bieden.
• Neem de lenghte van de aansluitkabel inRCT.
• Monteer het apparaat op een beschermde locatie, zodat geen voorwerpen de aansluitkabel hunnen raken of lostrekken.

Bereid de uitsparing in de wand voor met de bijgeleverde sjabloon.
Monteer het display als volgt (afb. 3, pagina 4).
Sluit het display aan zoals afgebeeld (afb. 4, pagina 5).

8 DSP-EM in bedrijf stellen

DSP-EM test bij het starten of de aangesloten apparaten zich ingericht.

Sluit het display aan.

Als een inrichting Niet is uitgevoerd, verschijnt het servicemenu:

Hetgetal ^ 1^ verschijnt.
Bepaal met de tabel de vereiste waarde voor uw aangesloten apparaten:

Waarde Aangesloten apparaten

1 Alleen accusensor
2 Alleen MCA-acculader
3 Accusensor en MCA-acculader
4 Alleen DSP-T omvormer
5 Accusensor en DSP-T omvormer
6 MCA-acculader en DSP-T omvormer
7 Accusensor en MCA-acculader en DSP-T omvormer

Draai de selectieknop tot de vastgestelde waarde worden weergegeven.
Druk op de selectieknop om de waarde op te slaan.

Zonder aangesloten accusensor

Druk op de selectieknop tot het display Niet meer worden verlicht.
DSP-EM kan nu in bedrijf worden gesteld.

Meta aangesloten accusensor

Het display toont „Service Code 12".

Ga verder met de inrichting, zoals in volgend hoofdstuk beschreiben (hoofdstuk „Accusensor in gebruik nemen" op pagina 78).

8.1 Accusensor in gebruik nemen

Bepaal met de tabel de vereiste waarde voor uw aangesloten accutype:

Waarde Accutype

0 L 0 0 d z u u r a c

1 Gelaccu
2 AGM-accu
3 eStore-accu

Druk op de selectieknop.
Draai de selectieknop tot de vastgestelde waarde worden weergegeven.
Druk op de selectieknop om de waarde op te slaan.

Het display toont, Service Code 13".
Bepaal de capacitieit van uw accu's (0 - 500 Ah).
Druk op de selectieknop.
Draai de selectieknop tot de vastgestelde capaciteit worden weergegeven.
Druk op de selectieknop om de waarde op te slaan.

DSP-EM worden uitgeschakeld en kan nu in gebruik worden genomen.

INSTRUCTIE

Alleen voor vakpersoneel

De uitgebrende service-instellen vindt u in de servicehandleiding op domatic.com/manuals.

De uitgebrende service-instelingen要去en doorvakpersoneel worden uitgevoerd.

Een verkeerde instelling van de waarden kan de functionaliteit van de aangesloten apparaten beinvloeden.

9 DSP-EM bedieren

9.1 Display

Pos.in afb.5, Verklaring pagina 5

1 M e n u s
2 Statusindications
3 Weergave van waarden
4 Weergave van waarden als staafdiagram

9.2 Menu's

Symbool Menu Weergegeven waarden
- +	Accumenu	Zonder.accusensor • Ingangsspanning op de omvormer Met.accusensor De accu worden geladen:
		- + • Duur tot de accu volledig geladen is • Accuspanning • L a a d s t r o o m Staafdiagram: Procentuele laadtoestand van de accu
		De accu worden ontladen:
		- + • Resterende looptijd • Accuspanning • Verbruike accustroom Staafdiagram: Procentuele laadtoestand van de accu
	Lastmenu wissel- spanning	• Uitgangsspanning aan de omvormer • Uitgangsstroom • Uitgangsvermogen Staafdiagram: Procentuele belasting van de omvormer
	Servicemenu Alleen voor vakpersoneel
			De uitgebeide service-instellen vindt u in de service- handleiding op dometic.com/manuals

Symbool Menu
→-+	Accu worden geladen
←-+	Accu worden ontladen
泗	Wisselspanningnet is aangesloten
图	Omvormer is in bedrijf Verbruikers können worden aangesloten Bij een netuitval neemt de omvormer de verzorging van de verbruikers over via de accu
	Energiebesparingsmodus is uitgeschakeld
	De lader werkt in nachthomus
-+	Omvormer is uitgeschakeld 230 V verbruikers worden alleen via het stroomnet verzorgd
	Met.accusensor Lage acculading

9.4 In het menu navigeren

Beweeg als volgt door het menu:

Draai de selectieknop (afb. 2 1, pagina 3) om door de menu's te bladeren.

De selectieknop kan in beidenrichtingen worden gedraaid. Als het LASTe punt wordt bereikt, springt de weergave terug maar het eerste menupunt.

Het symbol van het geselecteerde menu (afb. 5 1, pagina 5) worden weergegeven.
De eerste waarde worden weergegeven (hoofdstuk „Menu's" op pagina 79).

Druk op de selectieknop om de volgende waarde weer te geben.

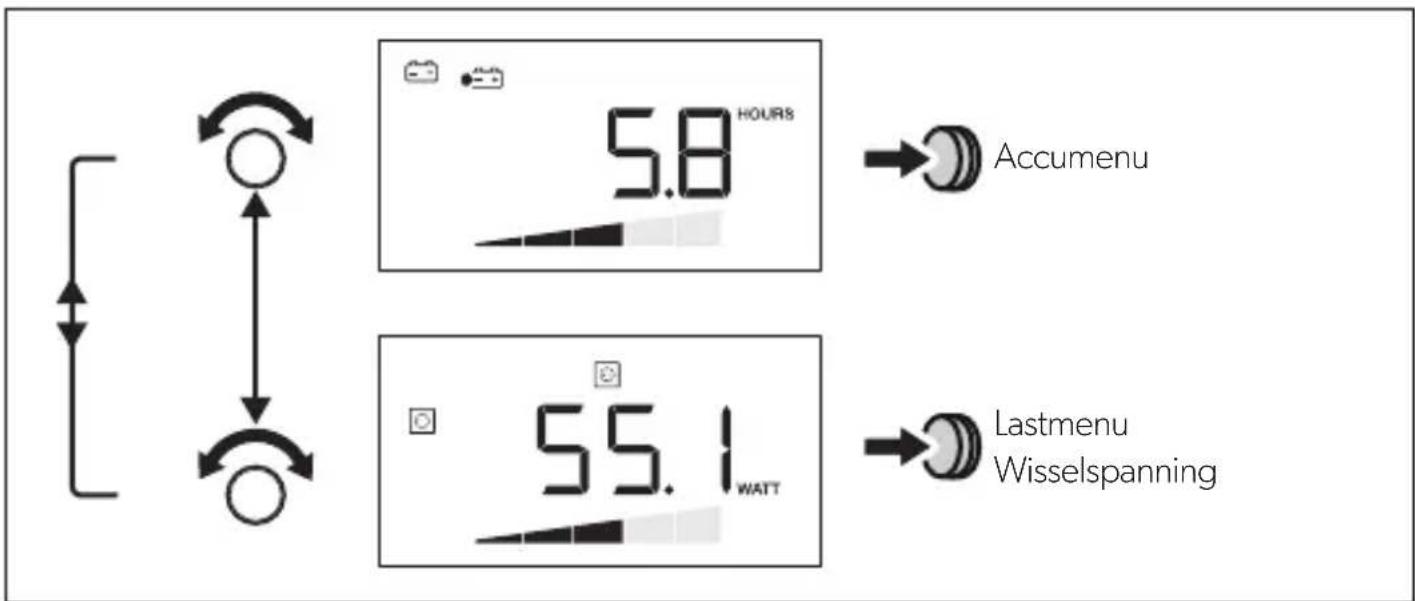

De volgende afbeelding toont hoe in het menu kan worden genavigeerd:

Druk op de selectieknop om de volgende waarde van het actuele menu weer te geven (hoofdstuk „Menu's" op pagina 79).

Omvormer in-/uitschakelen

Druk op om de omvormer uitt te schakelen.
Druk opniew op om de amvormer in te schakelen.

Display inschakelen

Het display worden na een gedefinieerdeijduitgeschakeld.

Druk op de selectieknop of om het display te verlichten.

10 Verhelpen van storingen

Nadat het systeme een storing heeft herkend, worden het automatisch uitgeschakeld. De symbolbalk en de weergavebalk worden verborgen.

Bron

Foutcode

Mogelijk oorzaak Mogelijk oplossing

DSP E-01 Accu-onderspanning Laad de accu op.

E-02 Accu-overspanning Reduceer de ingangsspanning.
E-03 Overbelasting van de omvormer Reduceer de aangesloten last.
E-04 - Oververhitting van de Zorg voor voldoende ventilatie bij de E-05 omvormer omvormer.
E-06 Initialisatiefout Raadpleeg de klantenservice.
E-07 Onderbrekingsvrijesteroomtoevoer is nichtoorhanden
- Controller de aansluiting op het stroomnet.

Display E-16 Cl-Bus reageert nicht Controller de BUS-bekabeling van de accusensor.

E-17 DSP-T reageert nicht • Zet de hoofdschakelaar REMO.

• Controller de BUS-bekabeling van de DSP-T omvormer.

E-19 MCA reageert nicht Controller de BUS-bekabeling maar het MCA-lader.

E-20 Acculaadtoestand te Laad de accu op. gering

11 Garantie

De wettelijke garantiperiode is van toepassing. Als het product defect is, wendl u zich tot het filial van de fabrikant in uw land (adressen diechterkant van de handleiding) of tot uw specialzaak.

Voor de afhandeling van de reparatie of garantie dient u het volgende mee op te sturen:

defecte onderdelen,
- een kopie van de factuur met datum van aankoop,
- reden van de klacht of een beschrijving van de storing.

12 Afvoer

Laat het verpakkingsmateriaal indien möglichk recyclen.

Als u het product definitief buren bedrijf stelt, informeer dan bij het dichtst bijzijnde recyclingcentrum of uw specialzaak maar de betreffende afvoervoorschriften.
