BEDIENUNGSANLEITUNG SinePower DSP-EM DOMETIC

Bittelesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Produktes an den Nutzer weiter.

Inhalt

1 Erklärung der Symbole 18
2 Sicherheitshinweise 19
3 Lieferumfang 20
4 Zubehor 20
5 Bestimmungsgemäßer Gebrauch 20
6 Technische Beschreibung 21
7 DSP-EM montieren und anschließen 21
8 DSP-EM in Betriebnehmen 22
9 DSP-EM bedieren 23
10Fehlerbeseitigung. 27
11 Garantie. 28
12 Entsorgung 28
13 Technische Daten 28

1 Erklärung der Symbole

WARNING!

Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verletzung führen.

VORSICHT!

Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen.

ACHTUNG!

Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen.

HINWEIS

Ergänzende Informationen zur Bedienung des Produktes.

2 Sicherheitshinweise

Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden:

• Beschädigungen am Produkt durch mechanische Einflüsse und falsche Anschlussspannung
• Veränderungen am Produkt ohne ausdrückliche Genehmigung vom Hersteller
• Verwendung für andere als die in der Anleitung beschriebenen Zwecke

Beachten Sie folgende grundsätzliche Sicherheitsmaßnahmen beim Gebrauch von elektrischen Geräten zum Schutz vor:

• elektrischem Schlag
  • Brand gefahr
• Verletzungen

WARNING!

- Elektrogeräte sind kein Kinderspielzeug!

Verwahren und benutzen Sie das Gerät außerhalb der Reichweite von Kindern.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darauf resultierenden Gefahren verstehen.
• Verwenden Sie das Gerät nur zu seinem bestimmungsgemäßen Gebrauch.
• Verlegen Sie die Leitungen so, dass sie nicht durch Türen oder Motorhauben beschädigt werden. Eingequetsche Kabel konnen zu lebensgefährlichen Verletzungen führen.

VORSICHT!

• Verlegen Sie die Leitungen so, dass keine Stolpergebnis entstehen und eine Beschäftigung des Kabels ausgeschlossen ist.
• Betreiben Sie das Gerät nicht
• in salzhaltiger, feuchter oder nasser Umgebung
• in der Nähe von aggressiven Dämpfen

• in explosionsgeführdeten Bereichen

• Unterbrechen Sie bei Arbeiten am Gerät immer die Stromversorgung.

• Beachten Sie, dass auch nach Auslösen der Schutzeinrichtung (Sicherung) Teile des Gerätes unter Spannung bleiben können.
• Lösien Sie keine Kabel, wenn das Gerät noch in Betrieb ist.

ACHTUNG!

• Benutzen Sie Leerrohre oder Leitungs durchführungen, wenn Leitungen durch Blechwände oder andere scharfkantige Wände geführt werden müssen.
• Verlegen Sie Leitungen nicht lose oder scharf abgeknicht.
• Befestigen Sie die Leitungen gut.
• Ziehen Sie nicht an Leitungen.

3 L i e f e r u m f a

Pos. in Abb. 1, Seite 3	Menge Bezeichnung
1	1	D	i	s	p	l
2	1 Anschlusskabel
3	4	B	e	f	e	s
4	1 Bohrschablone

4 Z u b e h o r

Als Zubehör erhältlich (nicht im Lieferumfang enthalten):

Bezeichnung Artikel-Nr.

Batteriesensor Hella Sensor MCA-HS1 9102500038

IBS-Multiplexer 9600002566

5 Bestimmungsgemäßer Gebrauch

WARNING!

Beachten Sie auch die Bedienungsanleitungen der angeschlossenen Geräte.

DSP-EM wird zur Steuerung, Einstellung und Statusanzeige von Geräten verwendet, die am Cl-Bus angeschlossen sind.

Ein angeschlossener MCA Batterielader und folgende Wechselrichter können damit fernbedient werden:

• DSP1312T, DSP1812T, DSP2312T, DSP3512T, DSP1324T, DSP1824T, DSP2324T, DSP3524T

Bei einem angeschlossenen Batteriesensor des Typs Hella Sensor MCA-HS1 dient das DSP-EM als Energiemonitor.

Mit einem IBS-Multiplexer können bis zu vier Batteriesensoren angeschlossen werden. Ist kein Wechselrichter angeschlossen, wird ein IBS-Multiplexer zur Energieversorgung besteht.

6 Technische Beschreibung

6.1 Funktion

Ein angeschlossener Wechselrichter kann ein- und ausgeschaltet sowie konfiguriert werden.

Ein angeschlossener MCA-Batterielader kann in den Schlafmodus geschaltet werden.

DSP-EM kann mit einem Batteriesensor des Typs Hella Sensor MCA-HS1COMMUNIZIEREN. Mit einem IBS-Multiplexer können bis zu vier Batteriesensoren angeschlossen werden.

6.2 Anzeige- und Bedienelemente

Pos. in Abb. 2, Seite 3	Bezeichnung Erklärung
1	Auswahlknopf	Drehen: Navigieren in Menü oder Werte ändern Drücken: Auswahl von Menüelementen oder Werten
2 Bei angeschlossen Wechselrichter:		Deaktiviert die Wechselrichterfung und damit die Strom- versorgung von der Batterie zu den 230 V Verbrauchern. Die Batterie wird nicht über den Wechselrichter entladen.
3 Bei angeschlossen MCA-Ladegerät:		Schaltet den Nachthomus des angeschlossenen Gerätes ein oder aus. Der Ladestrom des angeschlossenen Gerätes wird begrenzt und der Ventilator schaltet sich ab.
4 Display Zeigt Werte und aktuelle Zustände der angeschlossenen Geräte an.

7 DSP-EM montieren und anschließen

Beachten Sie bei der Wahl des Montageortes folgende Hinweise:

• Das Gerät muss an einer vor Feuchtigkeit geschützten Stelle eingebaut werden.
• Das Gerätarf nicht in staubigen Umgebungen eingebaut werden.
  Die Montagefläche muss eben sein und eine ausreichende Festigkeit aufweisen.
• Beachten Sie die Länge des Anschlusskabels.
• Montieren Sie das Gerät an einem geschützten Ort, so dass keine Gegenstände das Anschluss-kabel berühren und abreiben können.

Bereiten Sie die Aussparung in der Wand mit der im Lieferumfang enthaltenen Schablone vor.

Montieren Sie das Display wie dargestellt (Abb. 3, Seite 4).
SchlieBen Sie das Display wie dargestellt an (Abb. 4, Seite 5).

8 DSP-EM in Betriebnehmen

DSP-EM prüft beim Start, ob die angeschlossenen Geräte eingerichtet sind.

SchlieBen Sie das Display an.

Ist eine Einrichtung nicht erfolgt öffnet sich das Service-MENU:

√Die Ziffer „1“ erscheint.
Ermitteln Sie mit Hilfe der Tabelle den benöttigen Wert für ihre angeschlossenen Geräte:

Wertangeschlossene Geräte

I nur Batteriesensor

2 n u r M C A - B a

3 Batteriesensor und MCA-Batterielader
4 nur DSP-T Wechselrichter
5 Batteriesensor und DSP-T Wechselrichter
6 MCA-Batterielader und DSP-T Wechselrichter
7 Batteriesensor, MCA-Batterielader und DSP-T Wechselrichter

Drehen Sie den Auswahlknopf bis der ermittelte Wert angezeigt wird.

Drücken Sie den Auswahlknopf um den Wert zu speichern.

Ohne angeschlossenen Batteriesensor

Drücken Sie den Auswahlknopf bis das Display nicht mehr beleuchtet wird.
DSP-EM kann nun in Betrieb genommen werden.

Mit angeschlossenen Batteriesensor

Das Display zeit, "Service Code 12" an.
Fahren Sie mit der Einrichtung fort, wie es im folgenden Kapitel beschrieben ist (Kapitel „Batteriesensor in Betriebnehmen" auf Seite 23).

8.1 Batteriesensor in Betriebnehmen

Ermitteln Sie mit Hilfe der Tabelle den benöttigen Wert für ihren Batterietyp:

Wert Batterietyp
0 Blei-Säure-Batterie
1	G	e	l	-	B	a	t	t	e
2 AGM-Batterie
3 eStore-Batterie

Drucken Sie den Auswahlknopf.
Drehen Sie den Auswahlknopf bis der ermittelte Wert angezeigt wird.
Drucken Sie den Auswahlknopf um den Wert zu speichern.
Das Display zeit „Service Code 13" an.
Ermitteln Sie die Kapazität ihrer Batterien (0 - 500 Ah).

Drücken Sie den Auswahlknopf.
Drehen Sie den Auswahlknopf bis die ermittelte Kapazität angezeigt wird.
Drücken Sie den Auswahlknopf um den Wert zu speichern.
DSP-EM schaltet sich aus und kann nun in Betrieb genommen werden.

HINWEIS Nur für Fachkräfte

Die erweiterten Serviceeinstellungen finden Sie in der Serviceanleitung auf dometic.com/manuals.
Die erweiterten Serviceeinstellungen müssen von Fachkräften vorgenommen werden. Eine falsche Einstellung der Werte kann die Funktionalität der angeschlossenen Geräte beeinträchtigen.

9 DSP-EM bedieren

9.1 Display

Pos. in Abb. 5, Seite 5	Erklärung
1	M	e	n	ü	s
2	S	t	a	t	u	s	a	n	z
3 Anzeige von Werten
4 Anzeige von Werten als Balkendiagramm

9.2 Menüs

Symbol Menu Angezeigte Werte
- +	Batteriemü	Ohne Batteriesensor • Eingangsspannung am Wechselrichter Mit Batteriesensor Die Batterie wird geladen:
		- + Dauer bis die Batterie voll geladen ist • Batteriespannung • La destrom Balkendiagramm: Prozentualer Ladezustand der Batterie
		Die Batterie wird entladen:
		- + Restlaufzeit • Batteriespannung • Entnommener Batteriestrom Balkendiagramm: Prozentualer Ladezustand der Batterie
	Lastmenü Wechsel- spannung	• Ausgangsspannung am Wechselrichter • Ausgangsstroom • Ausgangsleistung Balkendiagramm: Prozentuale Ausl astung des Wechselrichters
	Servicemenü Nur für Fachräfte Die erweiterten Serviceinstellungen finden Sie in der Serviceanleitung auf dometic.com/manuals

9.3 Statusanzeigen

Symbol Menu
→-+	Batterie wird geladen
←-+	Batterie wird entladen
↓	Wechselspannungsnetz ist angeschlossen
○	Wechselrichter ist in Betrieb Verbraucher können angeschlossen werden Bei einem Netzausfall übernimmt der Wechselrichter die Versorgung der Verbraucher über die Batterie
⊗	Energiesparmodus ist ausgescheltet
◇	Das Ladegerät arbeitet im Nachtmodus
-+	Wechselrichter ist ausgescheltet 230 V Verbraucher werden nur über das Stromnetz versorgt
A	Mit Batteriesensor Niedrige Batterieladung

9.4 Im Menu navigieren

Bewegen Sie sich durch die Menüs wie folgt:

Drehen Sie den Auswahlknopf (Abb. 2 1, Seite 3), um durch die Menüseiten zu blättern. Das Drehen des Auswahlknopfes Funktioniert in beiden Richtungen. Wenn der letzte Menüpunkt erreicht wird, springt die Anzeige darüber zu dem ersten Menüpunkt.
Das Symbol des gewählten Menus (Abb. 5 1, Seite 5) wird angezeigt.
✓ Der erste Wert wird angezeigt (Kapitel „Menüs" auf Seite 24).

Drücken Sie den Auswahlknopf, um den nachsten Wert anzuzeigen.

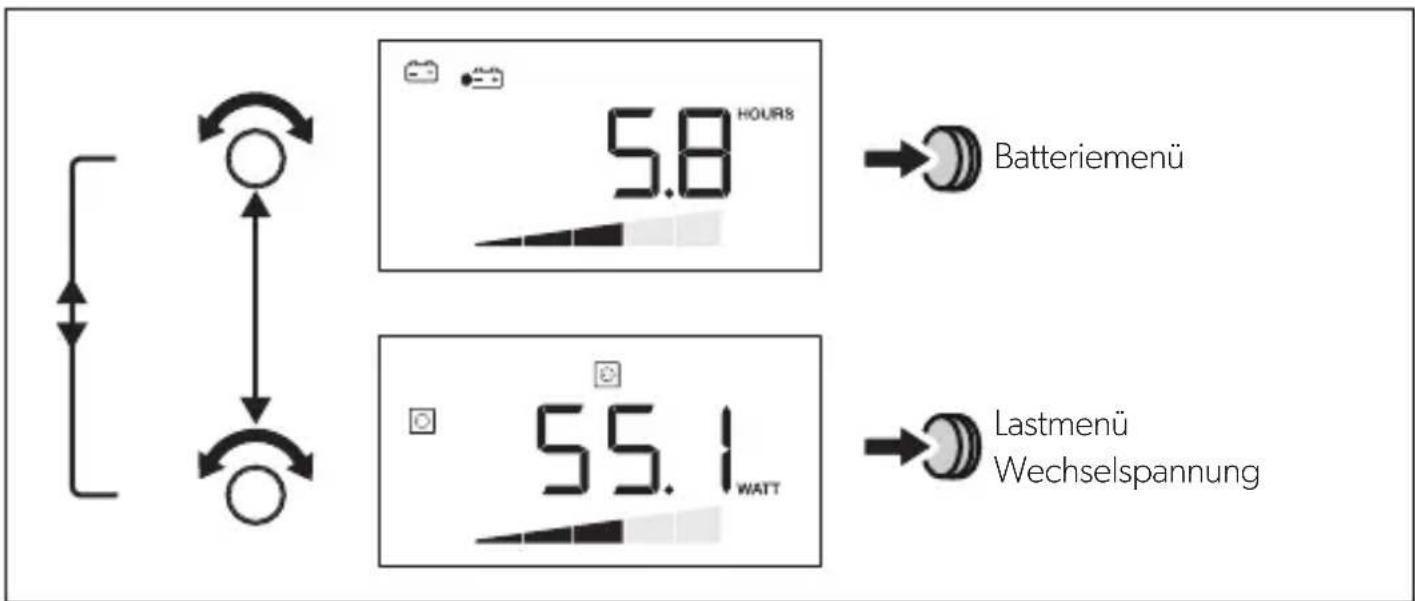

Die folgende Abbildung zeigt, wie Sie im Menu navigieren können:

Drücken Sie den Auswahlknopf, um den{nachsten Wert des aktuellen Menus anzuzeigen (Kapitel „Menus" auf Seite 24).

Wechselrichter ein-/ausschalten

Drucken Sie umden Wechselrichter auszuschalten.
Drücken Sie erneut um den Wechselrichter einzuschalten.

Display einschalten

Das Display schaltet sich nach einer definierten Zeit ab.
Drucken Sie den Auswahlknopf oder oder um das Display zu beleuchten.

10 Fehlerbeseitigung

Stellt das System einen Fehler fest, schaltet es sich selbstständig ab. Die Symbolleiste und der Anzeigebalken werden ausgeblendet.

Quelle

Fehlercode

Mögliche Ursache Mögliche Lösung

DSP E-01 Batterieunterspannung Laden Sie die Batterie auf.

E-02 Batterieüberspannung Reduzieren Sie die Eingangsspannung.
E-03 Überlastung des Wechselrichters	Reduzieren Sie die angeschlossene Last.
E-04 - Überhitzung des Wechselrichters	Sorgen Sie für eine ausreichende Luftzuführ an dem Wechselrichter.
E-06 Initialisierungsfehler Kontaktieren Sie den Kundenservice.
E-07 Unterbrechungsfreie Stromversorgung ist nicht gegeben	Aktivieren Sie die Wechselrichterfungk (Kapitel „Wechselrichter ein-/ausschalten" auf Seite 26). Überprüfen Sie den Anschluss an das Stromnetz.
16 CI-Bus reagiert nicht Überprüfen Sie die BUS-Verkabelung des Batteriesensors.
E-17 DSP-T reagiert nicht • Stellen Sie den Hauptschalter auf REMO. Überprüfen Sie die BUS-Verkabelung des DSP-T Wechselrichters.
E-19 MCA reagiert nicht	Überprüfen Sie die BUS-Verkabelung zum MCA-Ladegerät.
E-20 Batterieladezustand zu gering	Laden Sie die Batterie auf.

11 Garantie

Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sichitte an die Niederlassung des Herstellers in Ihrlem Land (Adressen siehe Rückseite der Anleitung) oder an ihren Fachhändler.

Zur Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie Folgendes einschicken:

• defekte Komponenten,
• eine Kopie der Rechnung mit Kaufdatum,
• einen Reklamationsgrund oder eine Fehlerbeschreibung.

12 Entsorgung

Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Mull.

Wenn Sie das Produkt endgültig außer Betriebnehmen, informieren Sie sichitte beim nachsten Recyclingcenter oder bei Ihr dem Fachhändler über die zutreffenden Entsorgungsvorschriften.

13 Technische Daten

	DSP-EM
Art.-Nr.: 9600002565
Eingangsspannung: 9 - 35 V==
Stromaufnahmeim Anzeige-Modus:im Standby-Modus:	170 mA40 mA
Abmessungen Display:	Abb. 6, Seite 6
Zulassung:	CE E13

13 Technische gegevens

	DSP-EM
Art.-nr.: 9600002565
Ingangsspanning: 9 - 35 V---
Stroomgebruik In individie-modus: In stand-bymodus:	170 mA 40 mA
Afmetingen display:	afb. 6, paging 6
Certificaat:	CE E13

9.3 Statusindikeringar

Bla i menyene pa ffolgende mate:

9.4 Habirraçın B MeHIO

HabiruaaB MeHIO BbIOpHNReTc CneDyUOuM O6pa3OM:

InpennctbBaHnA CtpaHnC MeHIO BpaAaTe KHOKky Bb6opa (pnc. 2 1, ctp. 3).

BpaueHne KhoNKn Bb6opa cyHKunOHnpyET B oObx HappaBneHnx. Nocne doctnxeHnIocneHrno NyKtta MeHIO nHdkaunBaO3BpaaetcK nepbomy NykTMy MeHIO.

OTo6paXaETcA CmBON BbI6paHHOro MeHIO (pnc. 5 1, ctp. 5).

OTo6paxaetc npBoe 3HaueHne (m. «MeHIO» Ha cTp. 134).

Haxmte KhoNky Bb6opa, yTo6bl Noka3aTb cneIyUoee 3HaueHne.

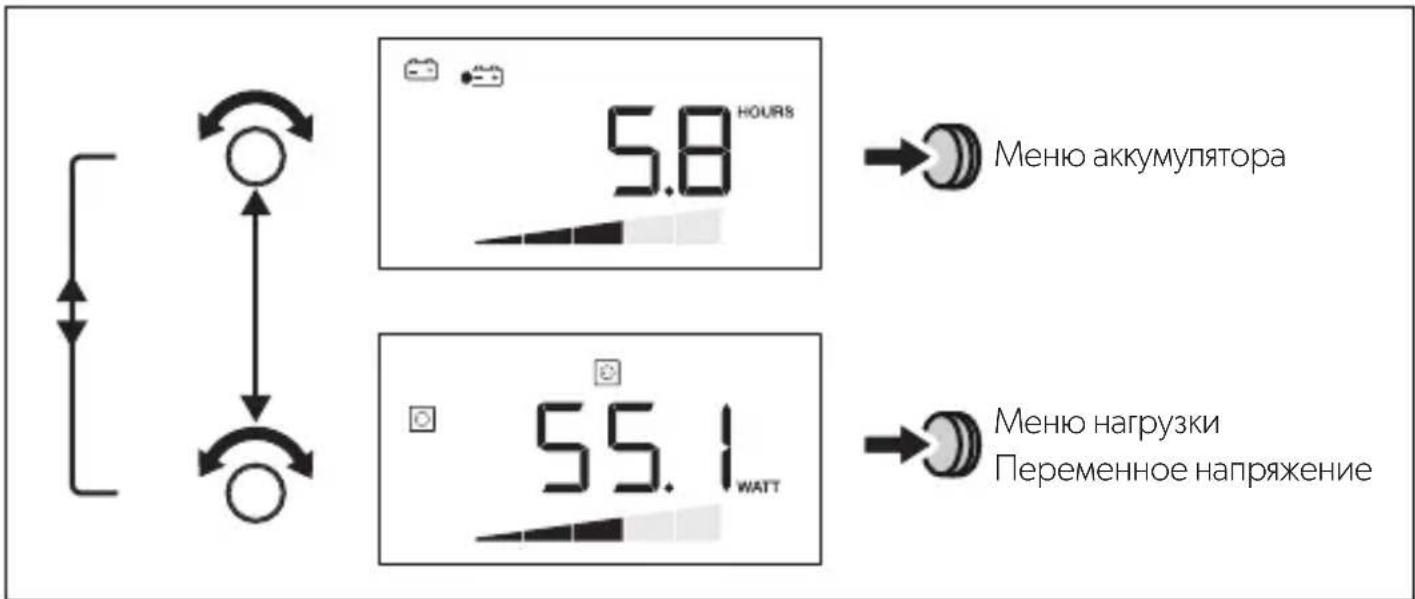

Ha cneyuIeM pncyHKe noka3aHO, KaK BbINOJHReTcR HaBnraU R MeHIO:
