Produkttyp	Gas-Kochfeld mit 3 Brennern
Modell	PI8063M
Marke	Dometic
Einbaumaße (B × T)	609 × 340 mm
Gasanschluss	1/2"-Gewinde, flexibler Schlauch max. 1,5 m
Stromversorgung Zündung	12 V Gleichstrom
Brenner	1 Hilfsbrenner (47 mm, 1,0 kW), 2 Halbschnellbrenner (62 mm, 1,8 kW)
Gesamtleistung	4,6 kW
Zündung	Elektronisch (Tastendruck) und manuell (Streichholz)
Gaseinstellung	Butan (30 mbar) oder Propan (37 mbar) gemäß Kategorie I3+ oder I3B/P
Kochfeldmaterial	Edelstahl, lackierte Teile
Mindestabstände	135 mm zu Seitenwänden, 500 mm über Kopf, 30 mm nach unten
Gewicht	ca. 8 kg (Schätzung)
Reinigung	Mit Wasser und neutralem Reinigungsmittel, keine Scheuermittel
Wartung	Düsenwechsel durch autorisierten Fachmann; Schmierung der Scharniere mit lebensmittelechtem Fett
Sicherheit	Gashahn abschließbar; Hinweise zu Gasleckverhalten
Lieferumfang	Kochfeld, Montagematerial, Bedienungsanleitung
Verwendungszweck	Nur in Wohnmobilen und Booten; ausschließlich zum Kochen

Häufig gestellte Fragen - PI8063M DOMETIC

Welche Gasarten kann ich mit dem Dometic PI8063M verwenden?

Das Gerät ist für Butan (G30) bei 30 mbar und Propan (G31) bei 37 mbar ausgelegt, je nach eingestellter Kategorie (I3+ oder I3B/P). Die genaue Einstellung entnehmen Sie bitte dem Typenschild.

Wie schließe ich das Kochfeld an die Gasflasche an?

Verwenden Sie einen zugelassenen Druckminderer und einen flexiblen Gasschlauch (max. 1,5 m). Der Schlauch muss zugänglich, vor Hitze geschützt und frei von Zug- oder Torsionskräften sein. Dichten Sie alle Verbindungen mit einer nicht korrosiven Prüfflüssigkeit ab.

Wie zünde ich die Brenner richtig an?

Drücken Sie den Bedienknopf fest nach innen und drehen Sie ihn auf die Position 'Große Flamme'. Drücken Sie gleichzeitig den Zündknopf (elektronisch) oder halten Sie ein Streichholz an den Brenner. Halten Sie den Knopf einige Sekunden gedrückt, bis die Flamme stabil brennt.

Was tun, wenn die Flamme nach dem Loslassen des Knopfes ausgeht?

Wiederholen Sie den Zündvorgang und halten Sie den Knopf länger gedrückt. Prüfen Sie, ob Gas vorhanden ist. Drehen Sie den Knopf auf 'Kleine Flamme' und versuchen Sie es erneut. Bleibt die Störung, schließen Sie den Gashahn und kontaktieren Sie den Kundendienst.

Wie reinige ich das Kochfeld richtig?

Schalten Sie das Gerät aus und lassen Sie es abkühlen. Verwenden Sie Wasser mit etwas Neutralreiniger und ein weiches Tuch. Keine Scheuermittel, chlorhaltigen Reiniger oder Stahlwolle. Bei Edelstahl- oder lackierten Oberflächen nach dem Reinigen trockenreiben.

Darf ich das Kochfeld in einer Küche mit Dunstabzugshaube betreiben?

Ja, aber sorgen Sie für ausreichende Belüftung. Die Verbrennungsabgase müssen abgeführt werden. Bei intensiver Nutzung kann zusätzliche Fensterlüftung erforderlich sein.

Welche Sicherheitsmaßnahmen sind bei Gasgeruch zu beachten?

Öffnen Sie sofort Fenster, entfernen Sie Personen aus dem Raum. Betätigen Sie keine elektrischen Schalter, zünden Sie kein Feuer. Schließen Sie das Gasflaschenventil und lassen Sie die Leckage von einem Fachmann suchen.

Kann ich das Kochfeld auch ohne elektronische Zündung verwenden?

Ja, es ist eine manuelle Zündung mit Streichholz oder Gasanzünder möglich. Drehen Sie den Knopf auf 'Große Flamme', zünden Sie den Brenner direkt an und halten Sie den Knopf gedrückt, bis die Flamme brennt.

Welche Topfgrößen sind für die Brenner geeignet?

Hilfsbrenner (47 mm): 6-16 cm Topfdurchmesser. Halbschnellbrenner (62 mm): 16-22 cm (bei Modell HBH1303ILG/IRG 10-16 cm). Der Topf sollte mittig stehen, die Flamme nicht über den Topfboden hinausragen.

Wie wechsle ich die Gasflasche sicher?

Schließen Sie die Bedienknöpfe des Kochfelds und das Ventil der leeren Flasche. Entfernen Sie den Druckminderer und tauschen Sie die Flasche. Schließen Sie die neue Flasche an, prüfen Sie die Dichtigkeit mit einer nicht korrosiven Flüssigkeit. Kein offenes Feuer verwenden.

BEDIENUNGSANLEITUNG PI8063M DOMETIC

Kochfelder und Kombinationen

Installation, Gebrauch, Wartung .....32

GASFLASCHEN 20

WARTUNG 21

REINIGUNG 21

DÜSEN 21

PRÜFDRUCKPUNKT 21

ABBILDUNGEN UND TECHNISCHE ZEICHNUNGEN 122-147

INSTALLATION

SICHERHEITSWARNHINWEISE

GASFLASCHEN

VORSICHT

WARN- UND SICHERHEITSSYMBOLE

Sicherheitssymbole, die auf mögliche Risiken für die persönliche Sicherheit hinweisen.

Befolgen Sie alle Sicherheitsanweisungen unter Beachtung dieser Symbole:

ACHTUNG

ACHTUNG

Verletzungs- oder

Todesgefahr.

WICHTIG

WICHTIG

Zur Vermeidung möglicher

Verletzung und/oder

Schäden.

INHALT

INSTALLATION 33

VORSICHTSMASSNAHMEN 33

EINBAUÖFFNUNG 33

GASANSCHLUSS 34

ELEKTRISCHER ANSCHLUSS 35

BEFESTIGUNG 35

VERWENDUNG 36

VORSICHTSMASSNAHMEN 36

BEDIENFELD 36

BRENNER: 37

KOCHFELD: 39

BRENNERAUSWAHL 39

ELEKTRONISCHE ZÜNDUNG (JE NACH MODELL) 39

MANUELLE ZÜNDUNG 39

REGULIERUNG DER FLAMME 39

SICHTKONTROLLE DER FLAMME 40

GASFLASCHE 40

WARTUNG 41

REINIGUNG 41

DUSEN 41

GASANSCHLUSS 41

ABBILDUNGEN UND TECHNISCHE ZEICHNUNGEN 122-147

INSTALLATION

VORSICHTSMASSNAHMEN

ACHTUNG: DIESER HINWEIS IST AUF DEM GERÄT ANGEBRACHT. DIESES GERÄT MUSS ENTSPRECHEND DER GELTENDEN VORSCHRIFTEN INSTALLIERT WERDEN UND DARF NUR IN EINER GUT BELÜFTETEN UMGEBUNG BENUTZT WERDEN. VOR DER INSTALLATION UND DEM GEBRAUCH DIESES GERÄTS SIND DIE ANWEISUNGEN GENAU ZU LESEN. DAS GERÄT MUSS VON QUALIFIZIERTEM FACHPERSONAL INSTALLIERT WERDEN.

DIESES GERÄT IST NUR ZUR VERWENDUNG IN BOOTEN UND WOHNMOBILEN BESTIMMT.

DIESES GERÄT DARF NUR FÜR DAS GAREN VON LEBENSMITTELN VERWENDET WERDEN. JEDER ANDERE GEBRAUCH WIRD ALS UNSACHGEMÄSS BETRACHTET UND IST DAHER GEFÄHRLICH. DER HERSTELLER ÜBERNIMMT KEINE VERANTWORTUNG FÜR SCHÄDEN AN DINGEN UND PERSONEN, DIE DURCH EINE NICHT KORREKTE INSTALLATION ODER DURCH UNSACHGEMÄSSEN ODER UNVERANTWORTLICHEN GEBRAUCH HERVORGERUFEN WURDEN.

ÜBERPRÜFEN SIE VOR DER INSTALLATION, OB DIE LOKALEN VERTEILUNGSGEGEBENHEITEN (ART DES GASES UND GASDRUCK) UND DER STATUS DER EINSTELLUNG DES GERÄTS KOMPATIBEL SIND.

DIE EINSTELLBEDINGUNGEN DIESES GERÄTS SIND AUF DEM ETIKETT (ODER AUF DEM DATENSCHILD) DARGESTELLT.

DIESES GERÄT IST NICHT AN EINEM ABLUFTGERÄT FÜR DIE ABGASE DER VERBRENNUNG ANGESCHLOSSEN. DIES MUSS GEMÄSS DER GELTENDEN INSTALLATIONSVORSCHRIFTEN INSTALLIERT UND ANGESCHLOSSEN WERDEN. ES IST INSBESONDERE AUF DIE HIERBEI ANWENDBAREN ABLUFTVORSCHRIFTEN ACHT ZU GEBEN.

EINBAUÖFFNUNG

DAS GERÄT MUSS VON BRENNBAREN MATERIALIEN FERN GEHALTEN WERDEN.

DIESES KOCHFELD GEHÖRT ZUR KLASSE 3: EINBAUGERÄT FÜR KÜCHEN ODER FÜR ARBEITSFLÄCHEN.

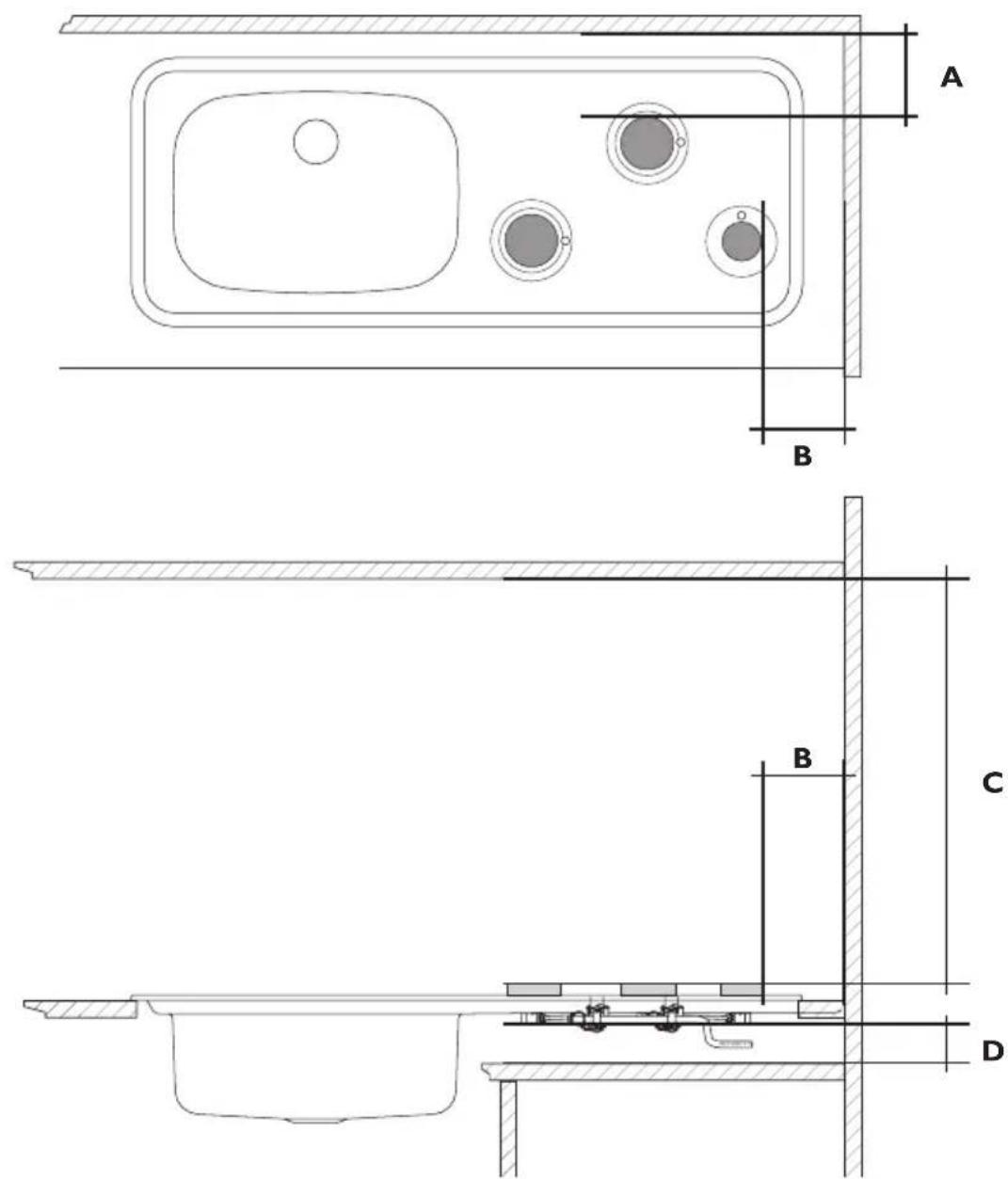

VON DEN WÄNDEN EINZUHALTENDER MINDESTABSTAND (ABB. I - S. 122):

A/B VON DER AUSSENKANTE EINES DEN SEITENWÄNDEN AM NÄCHSTEN UND/ODER HINTEN GELEGENEN BRENNKOPFES:135 mm
C ZWISCHEN DEM OBEREN TEIL DER BRENNER UND DER MÖBEL ODER DER ÜBER DEM KOCHFELD AUFGEHÄNGTEN REGALE:500 mm
D ZWISCHEN DEM UNTEREN TEIL DES BRENNERS UND DER DARUNTER LIEGENDEN EBENE:30 mm

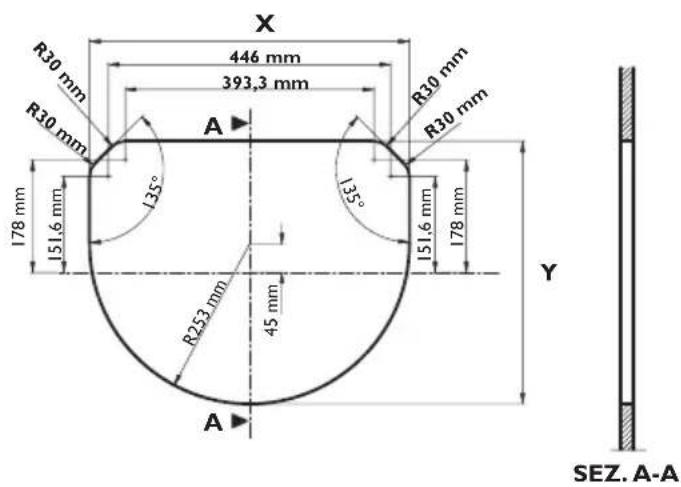

ABMESSUNGEN DER EINBAUÖFFNUNG

Machen Sie in das Möbel eine Öffnung, wie unter ABB. 2 - S. 123, entsprechend des Modells. Das Möbel muss genau rechtwinklig, sowohl zur Arbeitsfläche als auch zur Möbelfront selbst gebaut sein. Die Einbauöffnung muss sich korrekt im 90° Winkel befinden. Sollten Öffnungen für die Belüftung des Möbels geschaffen werden, ist zu vermeiden, dass brennbare Materialien in dieselben hinein gelangen können.

Die Modelle PI8621A, PI8621S und PI8621R sind modularer Bauweise.

Es können 1 bis 5 Geräte in Reihe geschaltet werden. ES IST UNBEDINGT AUF DIE DISTANZ ZWISCHEN DER EINEN UND DER ANDEREN EINBAUÖFFNUNG ZU ACHTEN. (S. 127).

GASANSCHLUSS

ACHTUNG

ÜBERPRÜFEN SIE DIESE DATEN, BEVOR SIE DAS GERÄT AN DIE GASFLASCHE ANSCHLIESSEN. DIE ZWISCHEN DER GASFLASCHE UND DEM GERÄT ZU VERWENDENDEN DRUCKMINDERER MÜSSEN MIT DEN UNTEN IN DER TABELLE ANGEFÜHRTEN KATEGORIEN ÜBEREINSTIMMEN.

Dieses Gerät funktioniert mit den folgenden Gasen und den entsprechenden Versorgungsdrücken. Die Kategorie (oder die Kategorien), nach denen das Gerät eingestellt wurde, wird (werden) deutlich auf dem sich auf dem Gerät befindlichen Identifikationsschild angezeigt.

KATEGORIE UND ZIELLÄNDER	GASDRUCK
I3B/P(30)AT BE DE DK FI GB NL NO PT SE SI	30 mbar Butan (G30)30 mbar Propan (G31)
I3+ (28-30/37)BE CH ES FR GB IE IT PT SI	28-30 mbar Butan (G30)37 mbar Propan (G31)

MODELL GESAMT-	NENNWÄRMEDURCHSATZkW - gr/h m	FÜR DIE VERBRENNNUNGNOTWENDIGESLUFTVOLUMEN 3 /h
MO8801D - MO8801S - MO8821DMO8821S - PI8621A	1,0 - 73	2,0
PI8621S	1,8 - 131	3,6
PI8621R	2,2 - 160	4,4
MO0911 - MO0911P - MO0917D - MO0917SMO0921D - MO0921S - MO0927D - MO0927SMO8302 - MO8322 - MO8342MO8362 -- MO9202D - MO9202SMO9222D - MO9222SMO9702L - MO9702R - MO9722L - MO9722RPI0909 - PI0909P - PI2212 - PI2212PPI8002 - PI8022 - PI8042 - PI8062	2,8 - 204	5,6
PI8802D - PI8802S - PI8822D - PI8822SPI8842D - PI8842S - PI8862D - PI8862S	3,2 - 233	6,4
MO8952 - MO9122	3,6 - 262	7,2
7103 - 7123 - 8103 VD - 8103 VDM8123 VD - 8123 VDM - 8203 - 8203M - 82238223M - MO0903 - MO8303 - MO8323PI0913 - PI0913A - PI9003 - PI9023PI9803R - PI9803L - PI9823R - PI9823L	3,8 - 277	7,6
HBH1303ILG - HBH1303IRG	4,8 - 350	9,6
PI7803		9,2
PI7823 - PI8003 - PI8023 - PI8043 - PI8063	4,6 - 335
PI8403 - PI8423 - PI8443 - PI8463		9,8
PI7903T - PI7923T	4,9 - 356	10,0
MO9303 - MO9323 - MO9503	5,0 - 364	11,2
MO9523 - PI7903 - PI7923 - PI8723

WÄHREND DER INSTALLATIONS- UND ANSCHLUSSARBEITEN DARF DIE GASLEITUNG DES GERÄTS KEINER TORSION, KEINEM ZUG ODER ANDEREN BELASTUNGEN AUSGESETZT WERDEN.

Die Verbindung mit der Gasleitung muss mit steifen Metallrohren und abgedichteten Anschlüssen geschehen. Es können auch Schläuche verwendet werden, dabei aber Folgendes beachten:

a) Der Schlauch muss jederzeit zur Kontrolle zugänglich sein; b) Er muss vor heißen Stellen, wie zum Beispiel unter den Brennern, geschützt werden; c) Er darf keinerlei Belastungen ausgesetzt sein (Verdrehungen, Zug, Quetschungen,...); d) Er muss beweglichen Einbauteilen (wie Schubladen) fern gehalten werden; e) Max. Länge 1,5 m; f) Er muss vor Fälligkeitsdatum gewechselt werden; Bei den Modellen PI8621A, PI8621S, PI8621R schließen Sie den Gasanschluss des Geräts unter Verwendung des mitgelieferten Blindrohrs mit dem vormontierten Anschluss. Nach dem Gasanschluss Dichtheit kontrollieren, indem man eine nicht korrosive Flüssigkeit benutzt, um eventuelle Gasaustritte zu entdecken. Keine Seifenlösung benutzen. KEINE OFFENEN FLAMMEN VERWENDEN.

Die Modelle PI8621A, PI8621S und PI8621R sind modularer Bauweise. Es können 1 bis 5 Geräte in Reihe geschaltet werden. Lösen Sie das geschlossene Rohr von der Gasleitung des bestehenden Kochfeldes und verbinden Sie dieses an die Gasleitung des Geräts, das Sie montieren wollen. Verbinden Sie die Geräte untereinander und verbinden Sie die Gasleitungen mittels des Anschlusses in Reihe.

ELEKTRISCHER ANSCHLUSS

NIEDERSPANNUNG 12 V ---

Dieses Kapitel betrifft nur Modelle mit der Beschriftung 12 V — auf der Identifizieretikette, die am Gerät aufgeklebt ist.

DIESES GERÄT DARF NUR AN EINEN 12 V: GENERATOR ANGESCHLOSSEN WERDEN. BEI VERWENDUNG EINES KABELS 2 X 0,5 MM2 DARF DIESES NICHT LÄNGER ALS 2 M SEIN. BEIM ANSCHLIESSEN AUF DIE POLUNG ACHTEN!

DAS GERÄT DARF KEINESFALLS AN DIE NETZSPANNUNG (230 V~) ANGESCHLOSSEN WERDEN, DENN DIE KOMPONENTEN WÜRDEN DADURCH ENDGÜLTIG ZERSTÖRT UND DER BENUTZER GEFÄHRDET.

Für den Anschluss des Geräts ein doppeltes Kabel verwenden und an die Klemmleiste mit der Bezeichnung "+12 V — —" im hinteren Gerätebereich anschließen. Das rote Endstück ist der positive Pol, das schwarze Endstück der negative Pol.

BEFESTIGUNG

DAS GERÄT HAT AM MÖBELSTÜCK MIT HILFE DER ENTSPRECHENDEN MITGELIEFERTEN SCHRAUBEN, WIE IN DER ABB. 3 - S. 138 BESCHRIEBEN, BEFESTIGT ZU WERDEN.

VERWENDUNG

VORSICHTSMASSNAHMEN

DIESES GERÄT DARF AUSSCHLIESSLICH VON ERWACHSENEN BENUTZT WERDEN. DIE ERREICHBAREN TEILE WERDEN SOFORT WÄHREND UND BLEIBEN NACH DEM GEBRAUCH HEISS. FASSEN SIE DIESE NICHT AN UND HALTEN SIE DIE KINDER DAVON FERN. NACH BEENDIGUNG DES KOCHVORGANGS VERGEWISSERN SIE SICH, DASS DER/DIE BEDIENKNOPF/-KNÖPFE AUF GESCHLOSSEN STEHT/STEHEN. NACH DEM GEBRAUCH SCHLIESSEN SIE DEN HAUPTHAHN DER GASLEITUNG.

DIE VERWENDUNG EINES GASKOCHERS VERURSACHT WÄRME UND FEUCHTIGKEIT IN DESSEN INSTALLATIONSRAUM. SORGEN SIE FÜR EINE GUTE BELÜFTUNG DER KÜCHE: HALTEN SIE DIE NATÜRLICHEN LÜFTUNGSÖFFNUNGEN GEÖFFNET UND INSTALLIEREN SIE EIN MECHANISCHES BELÜFTUNGSGERÄT (MECHANISCHE ABZUGSHAUBE).

EIN LÄNGERER UND INTENSIVER GEBRAUCH DES GERÄTS KANN EINE ZUSÄTZLICHE LÜFTUNG ERFORDERLICH MACHEN, BEISPIELSWEISE DAS ÖFFNEN EINES FENSTERS ODER EINE STÄRKERE LÜFTUNG, ZUM BEISPIEL UM DIE LEISTUNG DER EVENTUELLEN MECHANISCHEN LÜFTUNG ZU VERSTÄRKEN.

EINE UNGENÜGENDE BELÜFTUNG KANN EINE GEFAHR FÜR DEN BENUTZER UND EIN VERLETZUNGSRISIKO DARSTELLEN.

BEI DEN MODELLEN DER SERIE MO8800 MUSS DIE ABTROPFVORRICHTUNG WÄHREND DER NUTZUNG DES BRENNERS ENTFERNT WERDEN.

ACHTUNG: DIESER HINWEIS IST GUT SICHTBAR AUF DER GLASABDECKUNG DER KOCHFLÄCHE ANGEBRACHT. DIE GLASABDECKUNGEN KÖNNTEN ZERSPRINGEN, WENN SIE ZU HEISS WERDEN. VOR EINSCHALTEN DER BRENNER (KOCHFLÄCHE, OFEN UND GRILL) IMMER DIE GLASABDECKUNG ÖFFNEN UND VOR DEM SCHLIESSEN ALLE BRENNER (KOCHFLÄCHE, OFEN UND GRILL) AUSSCHALTEN UND ABKÜHLEN LASSEN.

ACHTUNG: DIESER HINWEIS BETRIFFT DIE MODELLE MIT EINGEBAUTEM BECKEN UND KOCHFLÄCHE MIT EINER GLASABDECKUNG, DIE IN DIE BEREICHE DER KOCHFLÄCHE UND DEN BEREICH DES WASCHBECKENS AUFGETEILT SIND. DIESER HINWEIS IST GUT SICHTBAR AUF DER GLASABDECKUNG DER KOCHFLÄCHE ANGEBRACHT. WÄHREND DER NUTZUNG DER KOCHFLÄCHE MIT BECKENSEITIG GESCHLOSSENER ABDECKUNG, MUSS EIN MINDESTABSTAND VON 10 MM ZWISCHEN DEM TOPF UND DER BECKENSEITIGEN ABDECKUNG BESTEHEN.

BEDIENFELD

Die folgenden Symbole weisen auf den Brenner, der dem Bedienknopf entspricht.

HINWEIS: Auf anderen Modellen können die Bedienknöpfe und Symbole verschieden sein.

DIESES SYMBOL BEFINDET SICH BEI DEN BEDIENKNÖPFEN DER BRENNER DER KOCHFLÄCHE. DER SCHWARZE PUNKT ZEIGT DIE POSITION DES BRENNERS AUF DER KOCHFLÄCHE AN.

Nachfolgende Symbole zur Flammenregulierung entsprechend der Position des Bedienknopfs.

HINWEIS: Auf anderen Modellen können die Bedienknöpfe und Symbole verschieden sein.

GASHAHN GESCHLOSSEN

GROSSE FLAMME

KLEINE FLAMME

ANDERE SYMBOLE

DRUCKKNOPF FÜR ELEKTRONISCHES EINSCHALTEN

Nachfolgend die Eigenschaften der Brenner in Bezug auf die unterschiedlichen Modelle:

MODELL	NENNWÄRMEDURCHSATZ DER BRENNER
	HILFSBRENNER∅ 47 mm			HALBSCHNELL∅ 62 mm			SCHNELL∅ 77 mm
	nr.	Kw	gr/h	nr.	Kw	gr/h	nr.	Kw	gr/h
8203	2		1	73		1,8		131
8203 M 2 I 73 I	1,8		131
8223	2		1	73		1,8		131
8223 M 2 I 73 I	1,8		131
PI0909	1		1	73		1,8		131
PI0909P	1		1	73		1,8		131
PI0913	2		1	73		1,8		131
PI0913A		2		73		1,8		131
PI2212	1		1	73		1,8		131
PI2212P	1		1	73		1,8		131
PI7803	1		1	73		2,1,8		131
PI7823	1		1	73		2,1,8		131
PI7903	1		1	73		1,8		131	1,2,2
PI7923	1		1	73		1,8		131	1,2,2
PI7903T	1	0,9		1	1,8		131	2,2
PI7923T	1	0,9		1	1,8		131	2,2
PI8002	1		1	73		1,8		131
PI8003	1		1	73		2,1,8		131
PI8004	1		1	73		2,1,8		131	1,2,2
PI8022	1		1	73		1,8		131
PI8023	1		1	73		2,1,8		131
PI8024	1		1	73		2,1,8		131	1,2,2
PI8042	1		1	73		1,8		131
PI8043	1		1	73		2,1,8		131
PI8062	1		1	73		1,8		131
PI8063	1		1	73		2,1,8		131
PI8403	1		1	73		2,1,8		131
PI8423	1		1	73		2,1,8		131
PI8443	1		1	73		2,1,8		131
PI8463	1		1	73		2,1,8		131
PI8621A	1		73
PI8621R								1	2,2
PI8621S				1	1,8		131
PI8802D	1		73					1	2,2
PI8802S	1		73					1	2,2
PI8822D	1		73					1	2,2
PI8822S	1		73					1	2,2
PI8842D	1		73					1	2,2
PI8842S	1		73					1	2,2
PI8862D	1		73					1	2,2
PI8862S	1		73					1	2,2
PI9003	2		1	73		1,8		131
PI9023	2		1	73		1,8		131
PI9803R	2		1	73		1,8		131
PI9803L	2		1	73		1,8		131
PI9823R	2		1	73		1,8		131
PI9823L	2		1	73		1,8		131
HBH1303ILG	1		73		1,6			116	1,2,2
HBH1303IRG	1		1	73		1,6		116	1,2,2

Nachfolgend die Eigenschaften der Brenner in Bezug auf die unterschiedlichen Modelle:

MODELL	NENNWÄRMEDURCHSATZ DER BRENNER
	HILFSBRENNER∅ 47 mm			HALBSCHNELL∅ 62 mm			SCHNELL∅ 77 mm
	nr.	Kw	gr/h	nr.	Kw	gr/h	nr.	Kw	gr/h
7103	2		1	73		1,8		131
7123	2		1	73		1,8		131
8103 VD 2 | 73	1,8		131
8103 VDM	2		1	73	1,8	131
8123 VD 2 | 73	1,8		131
8123 VDM	2		1	73	1,8	131
MO0903	2		1		73	1,8		131
MO0911	1		1		73	1,8		131
MO0911P	1		1		73	1,8		131
MO0917D	1		1		73	1,8		131
MO0917S	1		1		73	1,8		131
MO0921D	1		1		73	1,8		131
MO0921S	1		1		73	1,8		131
MO0927D	1		1		73	1,8		131
MO0927S	1		1		73	1,8		131
MO8302	1		1		73	1,8		131
MO8303	2		1		73	1,8		131
MO8322	1		1		73	1,8		131
MO8323	2		1		73	1,8		131
MO8342	1		1		73	1,8		131
MO8362	1		1		73	1,8		131
MO8801D	1		1	73
MO8801S	1		1	73
MO8821D	1		1	73
MO8821S	1		1	73
MO8952					2	1,8	131
MO9122					2	1,8	131
MO9202D	1		1		73	1,8		131
MO9202S	1		1		73	1,8		131
MO9222D	1		1		73	1,8		131
MO9222S	1		1		73	1,8		131
MO9303	1		1		73	1,8		131	2,2
MO9323	1		1		73	1,8		131	2,2
MO9503	1		1		73	1,8		131	2,2
MO9523	1		1		73	1,8		131	2,2
MO9702L	1		1		73	1,8		131
MO9702R	1		1		73	1,8		131
MO9722L	1		1		73	1,8		131
MO9722R	1		1		73	1,8		131

KOCHFELD

- BRENNERAUSWAHL

ACHTUNG

DIE FLAMME DARF NICHT UNTER DEM TOPF HERVOR KOMMEN. STELLEN SIE DEN TOPF MITTIG AUF DEN BRENNER, DAMIT ER SICHER AUF DEM ABSTELLROST STEHT.

BRENNER TOPFDURCHMESSER
HILFSBRENNER∅ 47 mm	von 6 bis 16 cm
HALBSCHNELL∅ 62 mm	von 16 bis 22 cmvon 10 bis 16 cm (MOD. HBH1303ILG/IRG)
SCHNELL∅ 77 mm	von 16 bis 22 cm

- ELEKTRONISCHE ZÜNDUNG (JE NACH MODELL)

ACHTUNG

DER VORGANG MUSS OHNE EINEN TOPF ODER ANDEREN GEGENSTAND AUF DEM BRENNER DURCHGEFÜHRT WERDEN.

Zur Erzeugung der Flamme den Bedienknopf fest drücken und in Position "große Flamme" drehen. Gleichzeitig den Knopf zur elektronischen Zündung drücken. Den Bedienknopf einige Sekunden gedrückt halten, damit die Flamme an bleibt.

WICHTIG

WENN SICH DER BRENNER NICHT GLEICH ENTZÜNDET, WIEDERHOLEN SIE DEN VORGANG NACH JEDEM DER FOLGENDEN VORSCHLÄGE:

• DREHEN SIE DEN KNOPF AUF DIE POSITION "KLEINE FLAMME" • ZÜNDEN SIE VON HAND • KONTROLLIEREN SIE, OB GAS IN DER FLASCHE IST

FUNKTIONIERT DAS GERÄT ABSOLUT NICHT, SCHLIESSEN SIE DEN GASHAHN UND KONTAKTIEREN SIE DEN VERTRAGSHÄNDLER

- MANUELLE ZÜNDUNG

Die manuelle Zündung wird vorgenommen, wenn eine elektronische Zündung nicht vorhanden ist oder dieselbe defekt ist.

ACHTUNG

DER VORGANG MUSS OHNE EINEN TOPF ODER ANDEREN GEGENSTAND AUF DEM BRENNER DURCHGEFÜHRT WERDEN.

Zur Erzeugung der Flamme den Bedienknopf fest drücken und in Position "große Flamme" drehen. Gleichzeitig den Brenner mit einem Streichholz oder Gasanzünder zünden. Den Bedienknopf einige Sekunden gedrückt halten, damit die Flamme an bleibt.

WICHTIG

WENN SICH DER BRENNER NICHT GLEICH ENTZÜNDET ÜBERPRÜFEN SIE, OB GAS IN DER FLASCHE IST.

FUNKTIONIERT DAS GERÄT ABSOLUT NICHT, SCHLIESSEN SIE DEN GASHAHN UND KONTAKTIEREN SIE DEN VERTRAGSHÄNDLER.

- REGULIERUNG DER FLAMME

Zur Regulierung der Flamme drehen Sie den Bedienknopf in die gewünschte Position.

SICHTKONTROLLE DER FLAMME

Entsprechend des verwendeten Gases kann die Flamme folgendermaßen aussehen:

Propan (G31): innere Spitze der Flamme blau und mit scharfer Kontur

Butan (G30): Flamme mit undefinierten gelben spitzen Enden beim Zünden des Brenners, die sich nach, wenn der Brenner sich erhitzt, intensivieren.

GASFLASCHE

WICHTIG

DIE VERWENDUNG EINES ANDEREN GASES UND/ODER MIT EINEM ANDEREN DRUCK ALS VON SMEV VORGESCHRIEBEN, KANN ZU ABNORMEN FUNKTIONSBEDINGUNGEN DES GERÄTS FÜHREN, DAHER ÜBERNIMMT DIE SMEV KEINERLEI VERANTWORTUNG FÜR DEN UNSACHGEMÄSSEN GEBRAUCH DES GERÄTS.

Die verwendbaren Gasflaschen sind die handelsüblichen Flaschen des Landes, in dem das Gerät verwendet wird. Das zu verwendende Gas wird eindeutig außen auf der Verpackung und auf dem unlöschbaren Klebeetikett auf der Rückseite des Geräts angegeben. Beachten Sie auf jeden Fall folgende Hinweise: Die Gasflaschen müssen in einem geeigneten Raum in aufrechter Position gelagert werden, müssen mit einem Druckminderer versehen sein und der Zugang dazu darf nicht versperrt sein. Der Austausch der Flaschen muss ohne Behinderung und mit Leichtigkeit gehen.

ACHTUNG!: Beim Wechseln der Gasflasche sind folgende Sicherheitsmaßnahmen zu treffen:

a) schließen Sie die Hähne des Geräts; b) vergewissern Sie sich, dass sich in der Nähe keine offene Flamme oder Feuer befindet; c) schließen Sie das Ventil der auszutauschenden Gasflasche; d) schrauben Sie den Druckminderer von der leeren Flasche ab und entnehmen Sie diese aus dem Raum. Die neue Flasche in umgekehrter Reihenfolge anschließen. Eventuelle Gasverluste mithilfe einer nicht ätzenden Flüssigkeit prüfen. Nicht Seifenwasser benutzen. e) zünden Sie die Brenner und überprüfen Sie ihren korrekten Betrieb. Bei Problemen wenden Sie sich an einen autorisierten Techniker.

KEINE OFFENEN FLAMMEN VERWENDEN

SCHLIESSEN SIE NACH DEM GEBRAUCH DIE GASZUFUHR AN DER GASFLASCHE.

ENTWEICHEN VON GAS

Wir empfehlen die Verwendung eines elektronischen Gasmelders.

Wird Gasgeruch wahrgenommen:

a) Öffnen Sie die Fenster und schicken Sie sofort alle Personen aus dem Camper, Wohnwagen, etc. b) Berühren Sie keine Elektroschalter, zünden Sie keine Streichhölzer an oder machen Sie irgend etwas anderes, was das Gas entzünden könnte. c) Löschen Sie jede offene Flamme. d) Schließen Sie das Ventil der Gasflasche oder des Gastanks und öffnen Sie das Ventil nicht, bis die Leckage festgestellt und beseitigt wurde. e) Kontaktieren Sie einen autorisierten Techniker.

INSTANDHALTUNG

REINIGUNG

VOR DEM REINIGEN DAS GERÄT AUSSCHALTEN, VOM STROMNETZ ABSTECKEN UND ABKÜHLEN LASSEN.

BITTE ENTFERNEN SIE NICHT DAS SCHMIERFETT VON DEN SCHARNIEREN. FALLS NEUES SCHMIERFETT AUFGETRAGEN WERDEN MUSS, EMPFEHLEN WIR DIE VERWENDUNG VON LOCTITE 8104 SILIKONFETT ODER EINES ANDEREN FETTS MIT LEBENSMITTELFREIGABE.

KOMMEN DIE WARMEN OBERFLÄCHEN MIT KALTEM WASSER ODER EINEM NASSEN SCHWAMM IN BERÜHRUNG, KÖNNEN SIE BESCHÄDIGT WERDEN. VERWENDEN SIE KEINE SCHARFEN REINIGUNGSMITTEL ODER SCHEUERMITTEL AUF BASIS VON CHLOR, KEINEN KRATZER ODER STAHLWOLLE. GEBEN SIE KEINE SAUREN ODER ALKALISCHEN SUBSTANZEN (ESSIG, SALZ, ZITRONENSAFT, ETC.) AUF DIE OBERFLÄCHEN DES GERÄTS. ROSTFREIE STAHLFLÄCHEN UND LACKIERTE TEILE: MIT WASSER UND SEIFE ODER NEUTRALREINIGER REINIGEN, ABSPÜLEN UND TROCKNEN. SAUBERE SCHWÄMME UND TÜCHER VERWENDEN.

DÜSEN

EVENTUELLE ARBEITEN MÜSSEN VON AUTORISIERTEM PERSONAL VORGENOMMEN WERDEN. NACH DIESER WARTUNG LEHNT DER HERSTELLER JEDE VERANTWORTUNG AB, DIE IM ZUSAMMENHANG MIT DER WARTUNG SELBST STEHT.

Die Entfernung und die Befestigung der Düsen muss unter Blockierung (mit Hilfe eines Werkzeugs) des Düseneinsatzes erfolgen (ABB. 5 - S. 144).

BRENNER	∅ DÜSE (mm)	Nr. GESTEMPELT
HILFSBRENNER∅ 47 mm	0,500,45 ( MOD. PI7903T - PI7923T )	5045 ( MOD. PI7903T - PI7923T )
HALBSCHNELL∅ 62 mm	0,670,64 ( MOD. HBHI303ILG/IRG )	6764 ( MOD. HBHI303ILG/IRG )
SCHNELL∅ 77 mm	0,75 75

GASANSCHLUSS (FALLS VORHANDEN)

DER GASANSCHLUSS BEFINDET SICH UNTERHALB DES KOCHFELDES (ABB. 4 - S. 143).

Das Entfernen und Befestigen des Gasanschlusses muss von einem autorisierten Techniker vorgenommen werden. Die Druckwerte hängen von der Gaskategorie ab, mit der das Gerät versorgt wird. Sehen Sie das Kapitel GAS des vorliegenden Handbuchs ein.

SYMBOLIK

ANSCHLUSS AN GAS 64

ELEKTRISCHER ANSCHLUSS 65

BEFESTIGUNG65

63

GEBRAUCH66

VORSCHRIFTEN 66

BEDIENFELD

66

BRENNER: 67

KOCHFELD: 69

AUSWAHL DES BRENNERS 69

ELEKTRONISCHE ZÜNDUNG FÜR DAS KOCHFELD (JE NACH MODELL) 69

DAS KOCHFELD MANUELL EINSCHALTEN 69

DIE FLAMME AUF DEM KOCHFELD REGELN 69

DIE FLAMME SICHTBAR PRÜFEN 70

GASFLASCHE

70

WARTUNG

REINIGUNG

71

DÜSEN

71

DRUCKEINLASS

71

ABBILDUNGEN UND TECHNISCHE ZEICHNUNGEN

122-147

INSTALLATION

VORSCHRIFTEN

ACHTUNG: DIESE WARNUNG BEFINDET SICH AUF DEM GERÄT. DIESES GERÄT MUSS GEMÄSS DEN GELTENDEN VORSCHRIFTEN INSTALLIERT WERDEN UND DARF NUR IN EINEM BELÜFTETEN RAUM BETRIEBEN WERDEN. LESEN SIE DIE VORSCHRIFTEN, BEVOR SIE DAS GERÄT INSTALLIEREN UND IN BETRIEB NEHMEN. DAS GERÄT MUSS VON EINEM FACHMONTEUR INSTALLIERT WERDEN.

DIESES GERÄT IST AUSSCHLIESSLICH FÜR DEN GEBRAUCH IN FREIZEITFAHRZEUGEN UND -BOOTEN BESTIMMT.

DIESES GERÄT DARF NUR ZUM ZUBEREITEN VON SPEISEN VERWENDET WERDEN. JEDE ANDERE VERWENDUNG IST FALSCH UND KANN DAHER GEFÄHRLICH SEIN. DER HERSTELLER ÜBERNIMMT KEINE HAFTUNG FÜR SCHÄDEN AN GEGENSTÄNDEN ODER VERLETZUNGEN VON PERSONEN, DIE DURCH FALSCHE INSTALLATION UND UNSACHGEMÄSSEN, FALSCHEN ODER UNVERANTWORTLICHEN GEBRAUCH DES GERÄTS VERURSACHT WERDEN.

PRÜFEN SIE VOR DER INSTALLATION DES GERÄTS, OB DAS GERÄT RICHTIG AUF DIE BEDINGUNGEN DER GASVERSORGUNG (GASTYP UND -DRUCK) EINGESTELLT IST.

DIE EINSTELLUNGEN FÜR DIESES GERÄT SIND AUF DEM ETIKETT (ODER AUF DEM TYPENSCHILD) ANGEGEBEN.

DIESES GERÄT IST NICHT AN EINE VORRICHTUNG ZUR ABFUHR VON VERBRENNUNGSPRODUKTEN ANGESCHLOSSEN. DIES MUSS ENTSPRECHEND ALLEN GELTENDEN INSTALLATIONSVORSCHRIFTEN INSTALLIERT UND ANGESCHLOSSEN WERDEN. BESONDERE BEACHTUNG IST DEN GELTENDEN VORSCHRIFTEN ZUR BELÜFTUNG DES RAUMES ZU SCHENKEN.

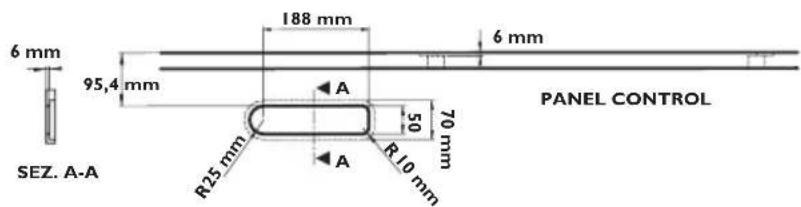

EINBAUÖFFNUNGEN

DAS GERÄT MUSS WEIT ENTFERNT VON BRENNBAREN MATERIALIEN GEHALTEN WERDEN.

ELEKTRISCHER ANSCHLUSS

KEINE FLAMMEN VERWENDEN;

NACH GEBRAUCH DEN GASHAHN AN DER GASFLASCHE SCHLIESSEN.

GASLECKS

WENN DIE BRENNER NICHT SOFORT ZÜNDEN, PRÜFEN SIE, OB GAS IN DER FLASCHE IST.

WENN DAS GERÄT NICHT SOFORT FUNKTIONIERT, SCHLIESSEN SIE DEN GASHAHN UND KONTAKTIEREN SIE DEN HÄNDLER.

- EINSTELLUNG DER KOCHSTELLENFLAMME

ZUM EINSTELLEN DER FLAMME DREHEN SIE DEN KNOB IN DIE GEWÜNSCHTE POSITION.

SICHTKONTROLLE DER FLAMME

VERWENDEN SIE NIEMALS OFFENE FLAMMEN;

SCHLIESSEN SIE DIE GASZUFUHR ZUM BEHÄLTER NACH DEM GEBRAUCH.

GASLECK

ANSCHLUSS DES GASES 104

ELEKTRISCHER ANSCHLUSS 105

BEFESTIGUNG 105

GEBRAUCH 106

FORHOLDSREGLER 106
KONTROLLPANEL:	106
KOKEPLATER	107
VALG AV PLATE	109
ELEKTRONISK PÅTENNING AV KOKEPLATEN (ALT ETTER MODELLEN)	109
MANUELL PÅTENNING AV KOKEPLATEN	109
REGULERING AV KOKEPLATENS FLAMME	109
VISUELL KONTROLL AV FLAMMEN	110
GASSFLASKE	110

ABBILDUNGEN UND TECHNISCHE ZEICHNUNGEN 111

RENGJ∅RING	III
INNSPR∅YTERE	III
TRYKKONTAKT	III

ABBILDUNGEN UND TECHNISCHE ZEICHNUNGEN 122-147

INSTALLATION

VORSICHTSMASSNAHMEN

WARNUNG: DIESER WARNHINWEIS IST AM GERÄT ANGEBRACHT. DAS GERÄT MUSS GEMÄSS DEN GELTENDEN GESETZEN INSTALLIERT WERDEN. DAS GERÄT DARF NUR AN EINEM ORT MIT AUSREICHENDER BELÜFTUNG VERWENDET WERDEN. LESEN SIE DIE ANWEISUNGEN, BEVOR SIE DAS GERÄT INSTALLIEREN UND VERWENDEN. DAS GERÄT MUSS VON AUTORISIERTEM PERSONAL INSTALLIERT WERDEN.

DIESES GERÄT WURDE NUR FÜR DEN GEBRAUCH AUF FREIZEITBOOTEN UND FREIZEITFAHRZEUGEN HERGESTELLT.

DIESES GERÄT DARF NUR ZUM KOCHEN VERWENDET WERDEN. JEDE ANDERE VERWENDUNG GILT ALS MISSBRAUCH UND IST DAHER GEFÄHRLICH. DER HERSTELLER HAFTET NICHT FÜR SCHÄDEN AN GEGENSTÄNDEN ODER PERSONEN, DIE DURCH FALSCHE INSTALLATION ODER FALSCHE UND UNVERANTWORTLICHE VERWENDUNG ENTSTEHEN.

FÜR DIE INSTALLATION MÜSSEN SIE SICH VERGEWISSERN, DASS DIE LOKALEN VERTEILUNGSBEDINGUNGEN (GASTYP UND GASDRUCK) UND DIE EINSTELLUNG DES GERÄTS KOMPATIBEL SIND.

DIE EINSTELLUNGSBEDINGUNGEN FÜR DIESES GERÄT SIND AUF DEM ETIKETT (ODER TYPENSCHILD) ANGEGEBEN.

DIESES GERÄT IST NICHT AN EINE ABGASABFÜHRUNGSEINRICHTUNG ANGESCHLOSSEN. DIESE MUSS ENTSPRECHEND DEN GELTENDEN INSTALLATIONSVORSCHRIFTEN INSTALLIERT UND ANGESCHLOSSEN WERDEN. SIE MUSS SORGFÄLTIG AN ALLE BESTIMMUNGEN ZUR BELÜFTUNG ANGEPASST WERDEN.

VERSENKUNGSLOCH

ELEKTRISCHER ANSCHLUSS

NIEDERSPANNUNG 12 V ---

Dieses Kapitel gilt nur für die Modelle, die auf dem am Gerät angebrachten Typenschild die Angabe 12 V --- tragen.

DIESES GERÄT KANN AN EINEN 12-V-GENERATOR ANGESCHLOSSEN WERDEN. WENN EIN KABEL MIT EINEM QUERSCHNITT VON 2 X 0,5 MM² VERWENDET WIRD, DARF ES NICHT LÄNGER ALS 2 M SEIN. AUF DIE RICHTIGE POLUNG IST ZU ACHTEN.

DAS GERÄT DARF AUF KEINEN FALL AN DIE NETZSPANNUNG (230 V~) ANGESCHLOSSEN WERDEN, DA DIES ZUR VOLLSTÄNDIGEN ZERSTÖRUNG DER BAUTEILE FÜHREN UND EINE GEFAHR FÜR DEN BENUTZER DARSTELLEN WÜRDE.

	mm
A	135
B	135
C	500
D	30

2 ABB.

MOD.		[ATX2]
	PAG.	PAG.
8203	124	144
8203 M 124 144
8223	124	144
8223 M 124 144
PI0909	131	147
PI0909P	131	147
PI0913	131	147
PI0913A	131	147
PI2212	131	147
PI2212P	131	147
PI7803	125	142
PI7823	125	142
PI7903	125	142
PI7923	125	142
PI7903T	125	142
PI7923T	125	142
PI8002	126	144
PI8003	126	144
PI8022	126	144
PI8023	126	144
PI8042	126	144
PI8043	126	144
PI8062	126	144
PI8063	126	144
PI8403	127	142
PI8423	127	142
PI8443	127	142
PI8463	127	142
PI8621A	128	143
PI8621R	128	143
PI8621S	128	143
PI8802D	129	142
PI8802S	130	142
PI8822D	129	142
PI8822S	130	142
PI8842D	129	142
PI8842S	130	142
PI8862D	129	142
PI8862S	130	142
PI9003	129	142
PI9023	129	142
PI9803R	141	148
PI9803L	141	148
PI9823R	141	148
PI9823L	141	148
HBH1303ILG	141	148
HBH1303IRG	141	148

MOD.	PAG.	PAG.
7103		130	142
7123		130	142
8103 VD 131 144
8103 VDM 131 144
8123 VD 131 144
8123 VDM 131 144
MO0903		132	146
MO0911		131	147
MO0911P	131	147
MO0917D	131	147
MO0917S	131	147
MO0921D	132	146
MO0921S	132	146
MO0927D	131	147
MO0927S	131	147
MO8302		134	142
MO8303		134	142
MO8322		134	142
MO8323		134	142
MO8342		134	142
MO8362		134	142
MO8801D	129	142
MO8801S	130	142
MO8821D	129	142
MO8821S	130	142
MO8952	136	-
MO9122		137	145
MO9202D	137	142
MO9202S	138	142
MO9222D	137	142
MO9222S	138	142
MO9303		138	144
MO9323		138	144
MO9423		139	145
MO9503		139	147
MO9523		139	147
MO9702L	140		142
MO9702R	140	142
MO9722L	140		142
MO9722R	140	142

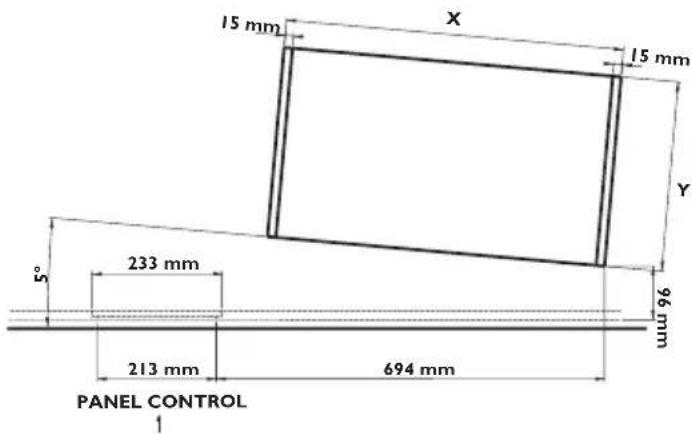

MOD.	X mm	Y mm
8203	506	416
8203M
8223
8223M

MOD.	X mm	Y mm
PI7803	609	340
PI7823
