BRUKSANVISNING DXPW010E DEWALT

Garantien dekker ici feil forarsaket av aller som resultat av:

1.1 Maskinen som du har inforskaffat ar en hogtechnologisk produit som ar konstruerad av en av Europas ledande tillverkare av hogtryckstvattar. For att fä den basta nyttan av din maskin, läs noggrant dessa rader som vi har sammanstätt och folj dem alltid vid varje användningstillfälle. Vidta alla de försiktighetsåtgärder som erfordras for att värna om din egen och andras sakerhet i maskinens omedelbara närhet i samband med anslutning, användning och underhäll. Läs och iaktha sakerhetsanvisingarna noggrant eftersom försummelse av dessa kan äventyra människors hälsa och sakerhet eller orsaka ekonomiska skador.

2 INFORMATIONSSKYLTAR OCH SYMBOLER

2.1 lakta informationsskyltar och symboler på maskinen och iBruksanvisningen.

Endast de symboler som berör den införskaffade maskinen Återfinns på maskinen och iBruksanvisningen. Kontrollera att maskinens symboler och informationsskyltar alltid År på plats och att de gär att lasa. Byt ut dem om det behövs och se till att placera de nya skyltarna)där de gamla satt.

Varning-fara!

Läs bruksanvisingen noggrant före användning.

Symbol E2 (om den finns i fig. 1) - anger att maskinen ar avsedd for professionll bruk. Den som anvanderenna typ av maskin maste vara erfaren och kanna till hur maskinen fungerar, anvands och underhalls samt ha kannedom om gallande lagar och standarder. Maskinen ar inte avsedd att anvandas av barn erperer med nedsatt fysisk, sensorisk erler mental funktionsformaga, ellr som saknar erfarenhet och kunskap.

Symbol E3 (fig. 1) - anger att maskinen ar avsedd for icke professionellt bruk (hushållsbruk). Maskinen fär användas av personer med nedsatt fysisik, sensorisk ell er mental funktionsförmåga, aller som saknar erfarenhet och kunskap, om de ar under uppsikt eller har blivit informerade om saker användning av maskinen och Förstår vilka riskerenna användning medfor.

Rörliga delar. Vidrör ej.

Förbränningsrisik! Varning für mycket varma enheter.

Risk for forgiving! Andas inte in avgaser.

0 Fränslagen strombrytare

Garanterad ljudeffektnivå

Forbudssymbol som informerar användaren om att nationella bestämelsek kan forbjuda anslutning av maskinen till dricksvattennätet.

Varningssymbol som päminner användaren om att inte rikta vattenstrålen mot personer, djur, elustrustning aller den anvanda maskinen.

Maskinen tillhör isolerklass II. Det betyder att den ar försedd med en Förstärkt eller dubbel isolering (endast om symbolen finns på maskinen).
Maskinen tillhör isolerklass I. Det betyder att den ar försedd med en jordledare (endast om symbolen finns på maskinen).
Maskinen ar i overensstammelse med gallande EU-direktiv.
Symbol E1 - anger att maskinen inte fär bortskaffas som hushållsavfall. Maskinen kan lämnas tillbaka till Återförsäljaren vid inköp av en ny maskin. Maskinens elektriska och elektroniska componenter fär inte Återanvändas for otillätnaändamål aftersom de innehäller hälsovådliga/amnen.
Använd hörselskydd.
Använd skyddsmask.
Använd andningskydd.
Använd skyddshandskar.

Använd skyddsskor.

Använd skyddskläder.

3 SÄKERHETSANVISNINGAR/KVARSTÄENDE RISKER

3.1 VARNINGSFÖRESKRIFTER: VAD DU INTE FÄR GÖRA

3.1.1 VARNING! Hall barn under uppsikt. De fär INTE använda eller leka med maskinen.
3.1.2 VARNING! Tryckstrålar kan vara farlga om de används på fel satt.
3.1.3 VARNING! ANVAND INTE maskinen tillsammans med vatskor som ar lattantändiga, giftiga eller vilkas egenskaper ar oforenliga med en korrekt fonction av maskinen. Det ar forbjudet att anvanda maskinen i potentiellt lattantändiga eller explosiva utrymmen.
3.1.4 VARNING! EXPLOSIONSRISK SPRUTA INTE lattantändiga vatskor.
3.1.5 VARNING! RIKTA INTE vattenstralen mot personer aller djur.
3.1.6 VARNING! RIKTA INTE vattensträlen mot maskinen, elkomponenter aller mot andra elutrustninger.
3.1.7 VARNING! ANVAND INTE maskinen inom en aktionsradie dar det befindner sig personer som inte har på sig skyddiskläder.
3.1.8 VArInG! RikTA INTE stralen mot dig sjalv aller andra for att rengora klader ellerskor.
3.1.9 VARNING! ANVAND INTE maskinen utomhus vid regn.
3.1.10 VARNING! Maskinen fär INTE användas av barn, okunniga personer erler av nägon som inte har LAST och Förstätt braupsanvisningen.
3.1.11 VARNING! SPÄRRA INTE tvättpistolens spak i funktionsläge.

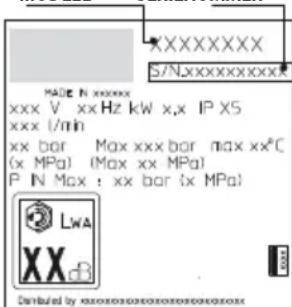

3.1.12 VARNING! Kontrollera att maskinen ar utrustad med typskylt. I annat fall maste du kontakta Återförsäljaren. Maskiner som saknar typskylt fär INTE användas eftersom de inte ar godkända och darüber potentiellt farliga.
3.1.13 VARNING! Mixtra INTE med reglerventilen och sakerhetsanordningarna eller andra deras kalibrering.
3.1.14 Varning! Anders INTE originaldiametern på munstyckets stråle.
3.1.15 VARNING! Se till att inga motorfordon kör über hogtrycksslangen.
3.1.16 VArInG! Flytta INTE maskinen genom att dra i hogtrycksslangen.

3.1.17 VARNING! Det ar potentiellt farligt att rikta hogtrycksstralen mot dack, dackventiler och andra trycksatta delar. Undvik att anvanda det roterande munstycket och häll stralen på min. 30 cm avständ under rengöringen.

3.1.18 VARNING! Det ar forbjudet att använda piratreservdilar erler reservdilar som inte ar avsedda for modellen. Det ar forbjudet att gora andringar på maskinen. Vid andringar bortfaller EG-forsakran om overensstammelse och tillverkaren befrias fran civil- och straffrattsligt ansvar.

3.1.19 VARNING! Man ske inte böja sig over avgasutslappet, aller ta i det. (risk for brännskador).

3.1.20 VARNING! Ta inte i heta ljuddampare, cylindrar ell er kylelement. (risk for brännskador).

3.2 VARNINGSFÖRESKRIFTER: VAD DU SKA GÖRA

3.2.1 VARNING! Samtliga stromforande delar SKA SKYDDAS mot vattenstralen.

3.2.2

行

VARNING! Hogtrycksstralen kan lossa delar som slungas ivag. Använd darüberforall skyddsklader och personlig skyddsutrustning.

3.2.3 VARNING! Risk För skador vid oavsiktlig start av maskinen. Ta bort tandstiftshattar innan arbeten utförs på maskinen.
3.2.4 VARNING! TA ETT STADIGT TAG om tvättpistolen innan du drar i spaken med tanke på rekylen.
3.2.5 VARNING! FÖLJ anvisingarna från det lokala vattenverket. Enligt standard IEC 60335-2-79 fär maskinen endast anslutas direkt till det allmanna dricksvattennätet om vattenledningen omfattar en backventil med tömningsmöjlighet av typ BA i överensstammelse med standard EN 12729. Backventilen kan beställas från tillverkaren.
3.2.6 VARNING! Vattnet som har runnit genom backventilen ar inte drickbart.
3.2.7 VARNING! Underhäll och/eller reparation av elkomponenter fär ENDAST göras av behörig personal.
3.2.8 VARNING! SLÄPP UT resttrycket innan slangen lossas frän maskinen.
3.2.9 VARNING! KONTROLLERA fore varje användning av maskinen och med jämna mellanrum att samtiga skruvar ar ordentligt Åtdragna och att det inte finns slittna eller skadade komponenter.
3.2.10 VARNING! ANVÄND endast rengöringsmedel som ar kompatibla med det material som högtrycksslangens/elmabelns holje ar gjort av.

3.2.11 VARNING! FÖRSÄKRA dig om att personer och djur befinner sig på minst 15 meters avständ.
3.2.12 VARNING! Maskinen ar konstruerad for att användas tillsammans med de rengöringsmedel som levereras eller rekommenderas av tillverkaren. Användning av andra rengöringsmedel eller kemiskaprodukter kan påverka maskinens sakra Funktion negativt.
3.2.13 VARNING! Undvik att rengöringsmedletkommen i kontakt med huden och i synnerhet med ögonen! Vidkontakt med ögonen, skölj med rent vatten och uppsök omedelbart lakare!
3.2.14 VARNING! Hogtrycksslangar, kopplingar och skarvkopplingar ar viktiga for maskinens sakra Funktion. Använd endast hogtrycksslangar, kopplingar och skarvkopplingar som rekommenderas av tillverkaren.
3.2.15 VARNING! Garantera maskinens sakra fonction genom att endast anvanda originalreservdilar som levereras av tillverkaren aller har godknts av tillverkaren.
3.2.16 VArNing! For in rorrensaren till det roda market innan maskinen slas pa.
3.2.17 VARNING! Endast i bruksanvisingen angivet drivmedel fãr anvandas.

När aggregat med bensinmotor tankas är det viktigt att bränds inte hamnar på heta ytor.

3.2.18 VArNing! Beakta de speciella sakerhetsanvisiningar for aggregat med bensinmotor som finns iBruksanvisingen.
3.2.19 VARNING! När aggregatet används inomhus måste tillräcklig ventilation somt utflöde für avgaser finnas (risk För förgiftning).

Avgasutslappet fär inte forslutas.

Se till att inga avgasutslapp forekommer i narheten av luftintag.

3.2.20 VARNING! Vid transport skamotorn stangas av och maskinen sakras ordentligt.

4 ALLMÄN INFORMATION (FIG. 1)/SID.3

4.1 Använding av bruksanvisningen

Bruksanvisingen ar en viktig del av maskinen och sca sparas for framtida bruk. LäsigenomBruksanvisingen fore installation och användning av maskinen. Bruksanvisingen ske alltid medfolja vid ev. agarbyte.

4.2 Leverans

Maskinen levereras delvis nedmonterad i en kartong.

I fig. 1 visas vilka delar som medfoljer vid leveransen.

A1 Bruks- och underhãllsanvisning
A2 Sakerhetsbestammelser
A3 Forsakran on overensstammelse
A4 Garantivillkor
A5 Bruks- och underhãllsanvisning for motor

4.3 Bortskaffande av emballage

Emballaget ar miljovänligt och atervinningsbart. Bortskaffa det enligt installationslandets gällande miljolagstiftning.

5 TEKNISK INFORMATION (FIG.1)/SID.3

5.1 Avsedd användning

Maskinen ar avsedd for hushallsbruk for rengoring av fordon, maskiner, batar, bygninger o.s.v. Den tar bort ingrodd smuts med hjalp av rent vatten och kemiska rengoringsmedel som ar biologiskt nedbrytbara.

Fordonsmotorer fär endast rengöras om det använda vattnet bortskaffas,enigt gällande miljolagstiftning.

Vattentemperatur vid inloppet: Se maskinens typskylt.
Vattentryck vid inloppet: min. 0,1 MPa - max. 1 MPa.
- Omgivningstemperatur vid Funktion: over 0^ .

Maskinen ar i overensstammelse med standard IEC 60335-1 och IEC 60335-2-79.

5.2 Anyandare

Symbolen i fig. 1 anger om maskinen ar avsedd for professionelt bruk eller hushallsbruk.

5.3 Huvuddelar

B1-Forbänningsmotor
B2 - Reducerväxel (beroende på modell)
B3-Pump
B4 - Tvattpistol med sparr
B5-Tryckrör

B6-Hogtrycksslang
B7 - Oljepluggar (beroende på modell)
B8-Munstycken
B9-Behallare for rengöringsmedel (beroende pa modell)
B10 - Slanghällare med filter
5.3.1 Tillbehör (om de medfoljer vid leveransen - se fig. 1)

C1 Rengöringsverktyg für munstycke

C3

Handtag

C2 Roterande munstycke

C4

Skruvar och muttrar

5.4 Sakerhetsanordninger

Varning-fara!

Mixtra inte med sakerhetsventilen aller,andra dess

brering.

• Säkerhets- och/eller övertrycksventil.

Sakerhetsventilen ar aven en overtrycksventil.

När tvättpistolen stängs av öppnas sakerhetsventilen och vattnet cirkular frän pumpens insug eller toms ut på marken.

• Termostatisk ventil (D1 beroende på modell)

Om vattentemperaturen overskrider den temperatur som har fastställs av tillverkaren, tommer den termostatiska ventilen ut det varma vattnet och suger in motsvarande mangd kallt vatten tills korrekt temperatur har Återställs.

• Sparr (D): Skyddar mot oavsiktliga vattenstrålar.

- 6 INSTALLATION (FIG.2)/SID.4

6.1 Montering

Varning-fara!

Ta bort tändstiftshattar innan arbeten utförs på maski

nen.

Se fig. 2 for monteringssekvensen.

6.2 Montering av avluftningspluggar (beroende på modell)

For att undvika oljelackage levereras maskinen med oljepafyllingshalen igensatta med roda pluggar som sca ersattas med de avluftningspluggar som medfoljer vid leveransen.

6.3 Montering av roterande munstycke

(beroende pa modell).

Det roterande munstycket okar rengöringseffekten.

Användning av det roterande munstycket kan medföra en tryck sänkning på 25% i forhällande till det tryck som erhälls med det reglerbara munstycket. Användning av det roterande munstycket ökar dock rengöringseffekten tack vare vattenstrålens roterande verkan.

6.4 Motor

Varning-fara!

Beakta avsnitt "Sakerhetsanvisningar"!

6.4.1 Läs motortilverkarens braksanvisning färe ibruktagning och beakta sakerhetsanvisningarna speiciellt.

Kontrollera motons oljeniva. Starta inte apparaten om oljenivan har sjunkit under MIN'. Fyll pa olja om sa behovs. Fyll drivmedelstanken med blyfri bensin. Anvand inte tvataktsblandning.

6.5 Vattenanslutting

Varning-fara!

Sug endast in filtrer atller rent vatten. Vattenkranens kapacitet sak overensstämma med pumpens kapacitet.

Maskinen sk placeras sà nara vattenledningen som möjligt.

6.5.1 Anslutningshal

Vattenutlopp (OUTLET)
Vatteninlopp med filter (INLET)

6.5.2 Anslutting till det allmnna vattennatet

Maskinen fär endast anslutas direkt till det allmanna dricksvattennätet om vattenledningen omfattar en back ventil med tömningsmöljeh entigt gällande standarder. Försakra dig om att slangen har min. Ø 13 mm, är forstärkt och ár max. 25 m lang.

6.5.3 Insug av vatten fran öppna behällare

1) Skruva fast sugslangen med filtret pa vatteninloppet (INLET) och sank ned den helt i behallaren.
2) Avlufta maskinen:
a) Skruva loss tryckroret.
b) Slä på maskinen och öppna tvättpistolen tills vattnet somkommen ut ar utan luftbubblor.
3) Stäng av maskinen och skruva Åter fast tryckröret.
Obs: Max. sughöjd ar 0,5 m. Det rekommenderas att fylla sugslangen fore användningen.

7 INSTALLNINGAR (FIG.3)/SID.5

7.1 Inställning av munstycke (beroende på modell) Ställ in vattenstrålen med munstcket (E).
7.2 Reglage for fordeling av rengöringsmedel

Fordela rengöringsmedlet med korrekt tryck genom att satta munstystonek (E) (beroende pa modell) i lage " - erer montera behallaren for rengoringsmedel (C13) (beroende pa modell) enigt anvisingarna i figuren. Stall in mangden rengoringsmedel som sca fordelas med reglaget (F) (beroende pa modell).

7.3 Reglage für arbetstryck (beroende pa modell)

Ställ in arbetstrycket med reglaget (G). Trycket anges på manometern (beroende på modell).

8 INFORMATION ON ANVÄNDNING (FIG. 4)/SID.5

8.1 Reglage

-Startanordning(H).

Starta motorn enligt motortillverkarens bruksanvising.

• Spak für vattensträte (I).

Varning-fara!

Maskinen skaplaceras pàett säkert och stadigt underlag enligt anvisingarna i fig. 4.

8.2 Start (se fig. 4)

1) Oppna vattenkranen welt.
2) Frigör spärren (D).
3) Hall tvattpistolen oppen nagra sekunder och starta motorn enigt motortillverkarens braksanvisning.

Varning-fara!

Kontrolera fore start av maskinen att den foreskes korrekt med vatten. Anvandning av maskinenutan vatten kan skada den. Tack inte over ventilationsoppningarna under anvandning.

For att undvika skador på maskinen fãr den inte torrköras. Kontrollera att maskinen alltid forses korrekt med vatten.

8.3 Stopp

1) Tryck regleringsspaken på motorn till "STOP" tills motorn stannat och stang sedan drivmedelskranen.
2) Oppna tvattpistolen och slapp ut resttrycket fran rorledningarna.
3) Inkoppla spärren (D).

8.4 Aterstart

1) Frigör spärren (D).
2) Oppna tvattpistolen och slapp ut resttrycket fran rorledningarna.
3) Starta motorn enligt motortillverkarens bruksanvising.

8.5 Avställning

1)Stängvattenkranen.
2) Slapp ut resttrycket fran tvattpistolen tills allt vatten har kommit ut fran maskinen.
3) Tryck regleringsspaken pa motorn till "STOP" tills motorn stannat och stang sedan drivmedelskranen.
4) Ta bort tandstiftshattarna.
5) Töm och rengör behällaren für rengöringsmedel after använding. Rengör behällaren genom att använda rent vatten istället for rengöringsmedel.

6)Inkopplatvattistolens sparr (D).

8.6 Päfyllning och användning av rengöringsmedel

Rengöringsmedlet ske fördelas med de tillbehör och tillvagagängssatt som beskrivs i punkt 7.3.

Användning av en högtrycksslang som är länger an den i maskinens originalutforande eller användning av en forlängningslang, kan medföra att insuget av rengöringsmedel frän behällaren (beroende på modell) minskar eller upphörHLT.

Fyll pa behallaren (B6) med rengöringsmedel med hog biologisk nedbrytbarhet.

Lös upp smutsen genom att applicerca rengöringsmedel pa den torra ytan. Rengör vertikala ytor nedifran och upp. Låt verka i 1 - 2 minutes. Ytan fär inte torka. Använd vattenstrålen med högt tryck och pa minst 30 cm avständ. Börja nedifran. Undvik att sköljvattnet rinner pa de ej rengjorda ytorna.
I vissa fall kan det behovas rengöringsborstar for att fã bort smutsen. Hogtryckssträden are inte alltid det bösta rengöringssättet aftersom den kan skada somlga ytor. Undvik att anvanda det reglerbara munstyckets riktade stråle och det roterande munstcycket pa ömtäliga och lackerade delar Samuel atrycksatta delar (dack, dackventiler o.s.v.).
En bra rengöringseffekt beror lika mycket på vattentrycket som vattenmöngen.

9 UNDERHALL (FIG.5)/SID.6

De underhällsmoment som inte tas upp i detta kapitel skä göras av en auktoriserad serviceverkstad.

Varning-fara!

Risk for skador vid oavsiktlig start av maskinen. Ta indstiftshattar innan arbeten utfors på maskinen.

Risk for brännskador! Ta inte i heta Ijuddämpare, cylindrar erller kylelement.

9.1 Rengöring av munstycke

1) Lossa tryckroret fran tvattpistolen.
2) Avlagsna smutsi munstckets hal med verktyget (C1).

Kontrolera sugfiltret (L) och rengöringsmedlets filter (beroende på modell) fore varje användning och rengör vid behov entwickel anvisingarna.

9.3 Frigora motorn (beroende på modell)

Om maskinen inte anvands pa en langre tid, kan det bildas kalkavlagringar som far motorn att karva. Vrid pa motoraxeln med verktyget (M) for att frigora motorn.

9.4 Pafyllning av olja (beroende på modell)

Fyll pa olja genom oljepafyllningshalet upp till korrett niva.

For oljeegenskaper, se tabellen Tekniska specifikationer.

Det rekommenderas att byta ut oljan var 500:e drifttimme.

9.5 Forvaring

Körigenom maskinen med iche korroderande och giftfri frostskyddsvatska fore vinterforvaringen.

Forvara maskinen pa en torr plats och skyddad fran frost.

Forvara tillbehoren enligt anvisiningarna i fig. 5.

Transportera maskinen enligt anvisingarna i fig. 5.

11 FELSÖKNING

Fel Orsak Åtgård
Pumpen arbetar inte med inställtryck.	Munstcyket ár utslitet. Byt ut munstcyket.
	Vattenfiltret ár smutsigt. Rengör filtre (L) (fig. 5).
	Vatten tillförseln ár otillräcklig. Öppna vattenkranen helt.
	Luft sugs in. Kontrollera kopplingarna.
	Luft i pumpen.	Stäng av maskinen och spruta ut vattnet ur tvättpistolen tills det strömmar ut jämnt. Återstarta)därefter maskinen.
	Munstcyket ár felinställt. Ställ in munstcyket (E) i läge (+) (fig. 3).
	Den termostatiska ventilen har utlösts. Invänta äterställningen av korrekt vattentemperatur.
	Sughöjen frän den öppna behällaren ár over 0,5 m. Minska	sughöjen.
Pumpen har tryckvariationer.	Vatten sugs in frän en yttre behällare. Anslut maskinen till vattenätet.
	Vatten temperaturen vid inloppet ár for Hög. Sänd temperaturen.
	Munstcyket ár tilläppt. Rengör munstcyket (fig. 5).
	Sugfiltret (L) ár smutsigt.	Rengör filtre (L) (fig. 5).
Vattenläckage.	Utslitna packningar.	Kontaka en auktoriserad serviceverkstad für byte av packningarna.
	Säkerhetsventilen med fri tömning har utlösts.	Kontaka en auktoriserad serviceverkstad.
Oljud.	Vattentemperatureen ár for Hög.	Sänd temperaturen (se teknska specifikationer).
Oljeläckage.	Utslitna packningar.	Kontaka en auktoriserad serviceverkstad.
Det sugs inte in rengöringsmedel.	Det reglerbara munstcyket ár inställt på högt tryck.	Ställ in munstcyket (E) i läge " " (fig. 3).
	Rengöringsmedlet ár for trogflytande.	Späd med vatten.
	Det används fällngningsslangar till högtrycksslangen.	Sätt tillbaka originalslangen.
	Kretsen med rengöringsmedel ár full av beläggninger erller hopklämd.	Skölj med rent vatten och ätgärdaev. hopklämmingar. Kontaka en auktoriserad serviceverkstad om problemet kvarstär.
Detkommen ut vatten frän den termostatiska ventilen.	Vattentemperaturen inuti munstcyket har överskridit det angivna max. värdet på typskylten.	Avbryt inte vattensträlen i mer øm 5 minuter nrä maskinen används.

MODELL SERIENUMMER

12 ANVISNINGAR FÖR ATT INTE SKADA YTORNA

WARNING!

12.1 Användning av maskinen for rengöring av dack kan skada däcken och vara farligt.
12.2 Rikta inte hogtrycksstränen direkt mot[Dacket.
12.3 Använd alltid maskinen med lagsta tryck vid rengöring i narheten av hjul och dack.
12.4 Använd aldrig turbotryckröret for att rengöra国家队 del av fordonet.
12.5 Foryterligare information, las kapitel 8.7 Råd für korrekt rengöring.

EG-forsakran om overensstammelse

Annovi Reverberi S.p.A., Modena, Italien, forsakrar att foljande maskin/maskiner AR Blue Clean:

Maskinbenämning

Modell nr.

Hogtryckstvatt

DXPW008

DXPW009

DXPW010

DXPW011

Effektforbrukning 3,6kW 6,3kW 8,7kW 8,7kW

överensstämmer med följande EU-direktiv:

2006/42/EG, 2014/35/EU, 2011/65/EU, 2012/19/EU, 2014/30/EU, 2000/14/EG (Italienskt lagstiftningsdekret nr 262/2002).

och att den/de ar tillverkad/tillverkade enligt foljande standarder aller standardiserade dokument:

EN 60335-1; EN 60335-2-79; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 61000-3-11; EN 60704-1; EN 62233; EN 50581

Namn pa och adress till den person som ar behörig att ställa samman den tekniska dokumentationen: Stefano Reverberi / AR Verkestallande direktr Via M.L. King 3 - 41122 Modena, Italien

Bedömmingen av överensstammelse entigt EU-direktivet 2000/14/EG har utförts enligt bilaga V.

Modell nr.

DXPW008

DXPW009

DXPW010

DXPW011

Uppmatt ljudeffektniva: 103,2 dB (A) 103,2 dB (A) 103,2 dB (A) 103,2 dB (A)

Garanterad Ijudeffektnivå: 105 dB (A) 105 dB (A)

105 dB (A)

105 dB (A)

Verkställande direktor

Garanti

Garantins giltiget regleras av gallande bestammelser i det land dar produkten marknadsfors, om inte annat anges av tillverkaren.

Omprodukten uppvisar material-ller tillverkningsfelamt fel som orsakas av bristande overensstammelse med kraven under garantitiden, atar sig tilverkaren att byta ut defekta delar och reparera ell byta ut rimligt slitna produiter.

Garantin omfattar inte forbrunningsmaterial (ventil, kolv, vattenpackning, oljepacking, fjadr, O-ringar, tillbehor sasom slang, tvattpistol, borstar, hjul o.s.v.).

Garantin omfattar inte fel som orsakas av ullupstar vid:

• felaktig, otilaten aller vardslos anvandning,
• uthyming eller professionell bruk nar maskinen har salts for hushallsbruk,
• forsummelse av underhalsanvisningarna i braksanvisinngen,
• reparationer utforda av iche auktorisarad personal eller serviceverkstader,
• använding av reservdeler erler tillbehör som inte ar original,
• transportskador, skador som orsakas av främmande foremäl erller ämnen, olyckor,
• problem med magasinering eller forvaring.

For garantiansprak maste inkopskvittot uppvisas.

For assistants, Sid.: 285.

Kontakta en Honda serviceverkstad for service på HONDA motorn: www.engines.honda.com

Tekniska spekifikationer

Tekniska specificationer	Mättenhet	DXPW008 DXPW009 DXPW010 DXPW011
Flöde l/min		10 13 15 15
Max. flöde l/min		----
Tryck MPa		17 19 24 24
Max. tryck MPa		19 21 25 25
Effekt kW		3,6 6,3 8,7 8,7
Max. inloppstemperatur °C		60 60 60 60
Max. inloppstryck MPa		1	1	1	1
Tvättistolens rekylkraft vid max. tryck	N	28,90	39,70	51,50	51,50
Typ av pumpolja	kg	0,13 SAE 15W40	0,13 SAE 15W40	0,13 SAE 15W40	0,13 SAE 15W40
Motormodell	-	Honda GX 160,1-cylinder, 4-takt	Honda GX 270,1-cylinder, 4-takt	Honda GX 390,1-cylinder, 4-takt	Honda GX 390,1-cylinder, 4-takt
Märkeffekt vid 3600 1/min	kW/HP	3,6/4,8	6,3/8,4	8,7/11,7	8,7/11,7
Varvital vid drift	1/min	3600±100	3600±100	1750±100	3600±100
Brönsetank	l	3,1 5,3 6,1 6,1
Drivmedel	-	Bensin, blyfri	Bensin, blyfri	Bensin, blyfri	Bensin, blyfri
Ljudtrycksnivå LPA (EN 60704-1) (K = 2,5 dB(A))	dB (A)	89,4	89,4	89,4	89,4
Ljudeffektnivå LWA (EN 60704-1) (K = 2,5 dB(A))	dB (A)	105	105	105	105
Maskinens vibrationer (K = 1 m/s2):	m/s2	6,26	6,26	6,26	6,26
Vikt	kg	30 42 50 48

Med forbehall for tekiska andringar!

1 GÜVENLIK BILGILERİ
