BRUKSANVISNING RW33B99C5TF SAMSUNG

Serviceanvisningar för användare

1. Information om var du kan köpa reservdelar finns på http://samsung.com
2. Besök sidan för köp av reservdelar och skriv in produktens modellkod för att visa alla delar som kan beställas. Modellkoden finns på etiketten på utsidan av produkten.
3. Du hittar modellkoden och versionen på streckkodsetiketten nere till vänster på produkten.
4. Kontrollera att delens namn motsvarar artikelnamnet i illustrationen i den här bruksanvisningen när du beställer reservdelen.
5. De enda delar som användaren kan bytas själv är handtag, (endast på vissa modeller), packningar, lädor och gångjärn.

OBS!

Efter reparation som genomförts av en icke-auktoriserad tjänsteleverantör eller av ägaren samt efter icke-professionell reparation av produkten tar Samsung inget ansvar för eventuella produktskador, personskador eller andra produktsäkerhetsproblem som orsakats av ett försök att reparera produkten som inte noga följer dessa reparations- och underhållsanvisningar. Eventuella produktskador som uppstår till följd av att någon annan än en tjänsteleverantör som certifierats av Samsung försökt reparera produkten täcks inte av garantin.

VAR FÖRSIKTIG

• Artikelnamnet på webbplatsen motsvarar eventuellt inte namnet i den här manualen. Kontrollera att du väljer rätt artikel.
• Var mycket försiktig när du byter ut gångjärnen, eftersom detta innebär att dörren tas loss.
• Använd alltid skyddshandskar när du genomför reparationer.

Svenska

Det faktiska utseendet och medföljande delar till kylskåpet kan skilja sig åt beroende på modell och land.

RZ38* RR40* RW33*

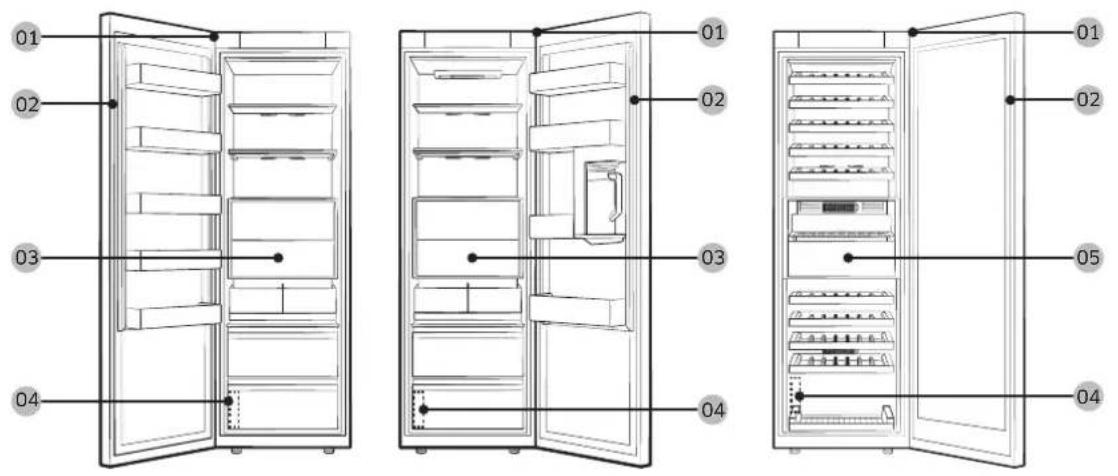

01 02 03 04 01 02 03 04 05 01 02 04

01 Övre gångjärn 02 Packning

03 Låda 04 Streckkodsetikett

05 Flexibelt skafferi

OBS!

Delarna för demontering och montering är desamma för frysen och kylen.

Byta ut packningar

⚠️ VAR FÖRSIKTIG

Tryck fast packningen ordentligt. Annars finns det risk för att det läcker kalluft ur kylskåpet.

Ta bort packningen

PACKNING

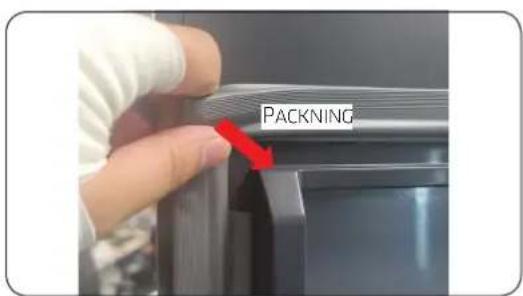

Öppna dörren och ta ut packningen ur dörren.

Sätta in packningen

Tryck in en ny packning i kylskåpsdörren. Kontrollera att det inte finns något glapp mellan den nya packningen och dörren.

Svenska

Byte av läda/flexibelt skafferi

VAR FÖRSIKTIG

Kontrollera att lådan är helt inskjuten i skenan vid montering.

Ta ut lådan

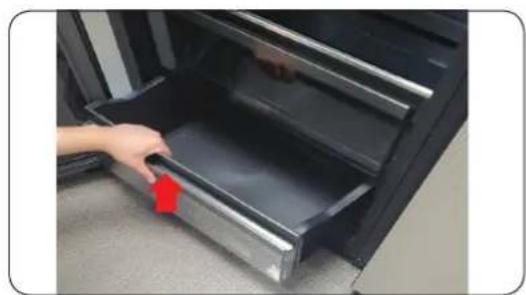

1. Dra ut lådan framåt.
2. Ta bort lådan genom att luta den.

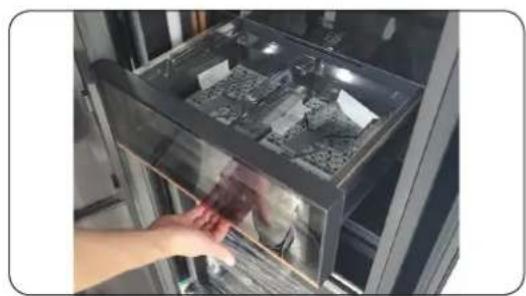

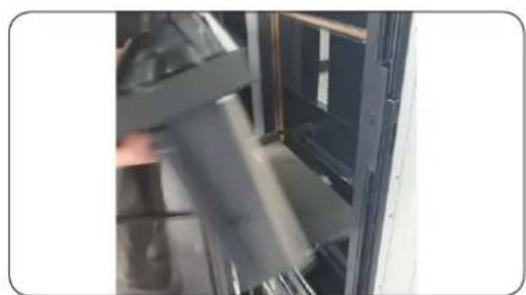

Så här tar du bort det flexibla skafferiet

1. Dra ut lådan framåt.

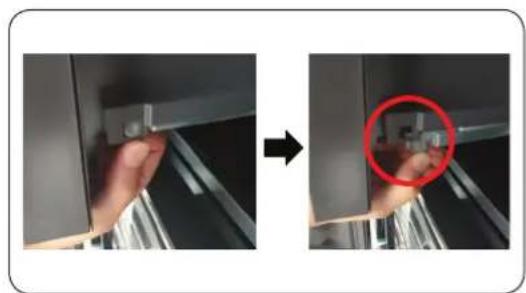

2. Tryck på krokarna på de nedre högra/vänstra sidorna för att lossa.

1. Lyft den för att ta bort den.

Så här sätter du dit lädorna/det flexibla skafferiet

Lådorna sätts tillbaka i steg med motsatt ordningsföljd till hur de togs ut.

Svenska

Byta ut gångjärn

För att byta ut gångjärnen måste du först ta bort dörren.

⚠️ VAR FÖRSIKTIG

• Var mycket försiktig när du tar loss dörrarna, eftersom de är tunga.
• Lägg ett mjukt underlag, till exempel en kartong, på golvet innan du ställer dörren på den och byter ut gångjärnet, så att dörren inte repas.
• Eftersom gångjärnen ska hanteras försiktigt och det krävs två eller flera personer för att byta ut dem rekommenderar vi att du tillkallar professionell teknisk servicepersonal.
• Om du tar bort gångjärnet utan att hålla i dörren kan dörren falla och orsaka skada.
• Se till att gångjärnsaxeln sitter säkert på gångjärnet.
• Kontrollera att gångjärnet sitter ordentligt fast vid själva kylskåpet.
• Se till att kabelkontakterna är korrekt anslutna.
• Var försiktig så att du inte skadar kablarna när du monterar det övre höljet.

⚠️ WARNING

• Minst två personer behöver samarbeta för att luta/lägga ned kylskåpet.
• Koppla bort strömsladden innan du vänder dörrarna.

Verktyg som behövs (bifogas ej)

8 mm hylsnyckel (för skruvar)

12 mm nyckel (för den nedre gångjärnsprinten)

(för den övre gångjärnsprinten)

Svenska

Ta bort dörren

1. Öppna DÖRREN och ta bort DÖRRSKYDDET.

Förvara DÖRRSKYDDET på en säker plats.

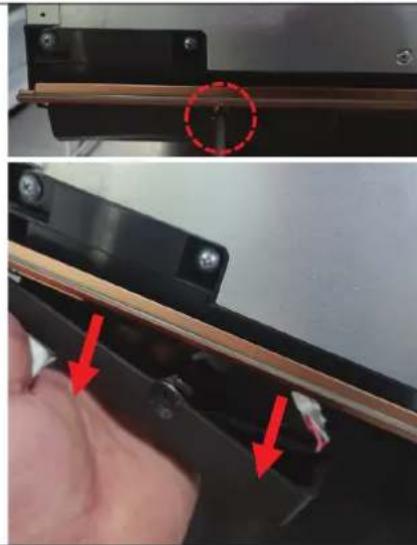

1. Skruva ut 1 SKRUVEN på TÄCKGÅNGJÄRNETS nedre del för att ta bort gångjärnet nedåt.

1. Skruva ur 4 SKRUVAR längst upp/ned.

OBS!

Förvara SKRUVARNA på en säker plats.

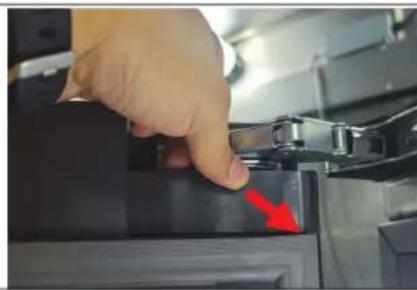

1. Ta bort DÖRRENS övre del genom att dra framåt och sedan lyfta den för att ta bort DÖRREN.

! VAR FÖRSIKTIG

Var försiktig så att du inte tappar DÖRREN. Håll ordentligt i dörren medan du skruvar ut SKRUVARNA.

DÖRRARNA är tunga. Var extra försiktig när du tar bort DÖRREN för att förhindra skada på DÖRREN eller dig själv.

Samma procedur används om DÖRRARNA öppnas motsatt.

(Endast delarnas placering blir omvända.)

1. Med GÅNGJÄRNET öppet.

Svenska

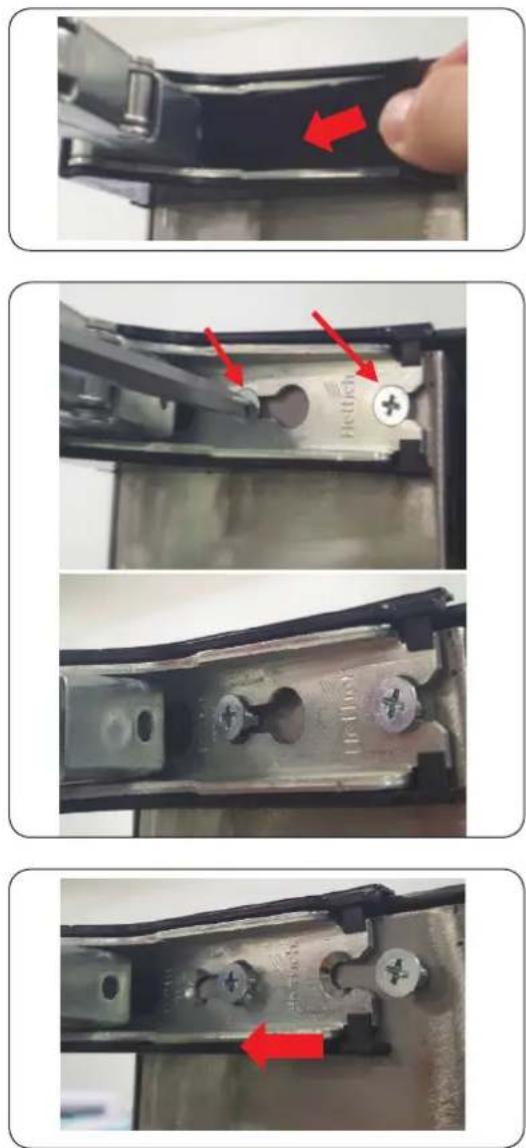

1. Tar du bort GÄNGJÄRNSSKYDDET.

2. Skruva ur 2 SKRUVAR till GÄNGJÄRNET.

3. Ta bort GÅNGJÄRNET.

OBS!

På grund av den automatiska stängningsfunktionen stängs GÅNGJÄRNET snabbt och säkert på grund av fjädern. Undvik att fingrarna fastnar i GÅNGJÄRNET med flera leder.

! VAR FÖRSIKTIG

• Ta isär GÅNGJÄRNET när du har tagit bort DÖRREN.
• Det kvarvarande GÅNGJÄRNET kan bli överbelastat om du tar isär ett av de övre eller nedre GÅNGJÄRNET medan DÖRREN fortfarande är fastsatt.
• Samma procedur används om DÖRRARNA öppnas motsatt.
• Samma borttagningsmetod gäller för de övre/nedre GÅNGJÄRNEN:
• Sätt tillbaka dem genom att göra borttagningsstegen i omvänd ordning.

Svenska

Brugervejledning

Utskifting av skuff / fleksibelt spiskammers

FORSIKTIG
